1 MŰANYAG FELDOLGOZÓ GÉPEK ÉS SZERSZÁMOK Fizikai Kémia és Anyagtudományi Tanszék Műanyag- és Gumiipari Laboratórium 1 Szerszámok csoportosítása 2 1

2 Önszigetelt előkamrás szerszám z= V db / V mag z: átöblítési szám V db : munkadarab térfogata V mag : ömledékmag térfogata a. munkadarab b. tűhegygát c. ömledék mag d. ledermedt műanyagréteg e. hűtött formaüreg f. hűtőcsatornák u. a gép fúvókája 3 Önszigetelt csatornás szerszám 10 mm vastagság felett kezdődik az önszigetelés Hátrány: -kötött a ciklusidő, ha lefagy az egész rendszer, szét kell szedni a szerszámot. - degradáció z= ΣV db / ΣV csatorna Önszigetelt csatornás tűbeömlős szerszám a nyitási sík b csatorna osztósíkja c folyékony mag d ledermedt műanyagréteg 4 2

a gép fúvókája 3 Önszigetelt csatornás szerszám 10 mm vastagság felett kezdődik az önszigetelés Hátrány: -kötött a ciklusidő, ha lefagy az

3 Forrócsatornás szerszám Közvetlenül fűtött előkamrás tűbeömlős szerszám a nyitási sík b csatorna osztósíkja c ömledék állapotú műanyag d ledermedt műanyagréteg e fűtés Közvetlenül fűtött előkamra A - kis teljesítményű fűtőtest B - előkamra 5 Forrócsatornás megoldások Fűtött előkamrás tűbeömlés Közvetlen tűbeömlő kialakítás elvi vázlata a gép fúvókája b hővezető fúvóka c hőszigetelő műanyagréteg d kamra (persely) 6 3

kis teljesítményű fűtőtest B - előkamra 5 Forrócsatornás megoldások Fűtött előkamrás tűbeömlés Közvetlen

4 Tipikus felépítésű fűtött csatornás szerszám 1. Fűtött elosztó tömb 2. Fűtőpatron 3. Terelődugó 4. Dugórögzítő csavar 5. Fúvóka 6. Hőérzékelő 7. Hőszigetelő lap rögzítő csavar 8. Formacsésze 9. Álló formalap 10. Álló felfogó lap 11. Távtartó 12. Összefogó csavar 13. Nyomógyűrű 14. Központi nyomógyűrű 15. Központi csap 16. Tájolócsap 17. Beömlőfej 18. Fúvókapersely 19. Felfogó lap 20. Hőszigetelő lap 7 Vegyes beömlésű szerszám Fűtőcsatornás alagútbeömlés Vegyes beömlő rendszerű forrócsatornás szerszám felépítési vázlata 1. meleg elosztó tömb 2. hidegcsatornás tömb 3. hideg csatornaszakasz (torok) 8 4

Központi nyomógyűrű 15. Központi csap 16. Tájolócsap 17. Beömlőfej 18. Fúvókapersely 19. Felfogó lap 20.

5 Vegyes beömlésű szerszám 1. hővezető fúvóka 2. fűtőpalást 3. hőérzékelő 4. beömlőpersely (hideg) 5. tányérrugó Fűtött felfekvő fúvóka nagyméretű, vegyes beömlőrendszerű szerszámban 9 Belülről fűtött fúvóka Problémák: - Plasztikáláskor kifolyik a fúvókán - szálhúzásra hajlamos anyagok szálat húznak, meglátszik a terméken Tűzáras fúvóka -beömlőnyílás helye alig látszik - ahány fészek, annyi tűszelep kell - mechanika kell a működtetéshez Fűthető a tű, nem fagy le az anyag A tű lehűlése akadályozza meg az anyagáramlást 10 5

Plasztikáláskor kifolyik a fúvókán - szálhúzásra hajlamos anyagok szálat húznak, meglátszik a terméken Tűzáras fúvóka -beömlőnyílás

6 Önnyitó tűszelepes fúvóka Rugó ellenében hátratolja a szelepet 1. szelepzár 2. rugó 3ütköőcsa 3. ütközőcsavarar 4. szelepvezető hüvely 5. rugófeszítő csavar 6. távtartó tömítő gyűrű 7. hővezető fúvóka 8. kamrapersely 11 Tűszelepes fúvóka A - fúvóka B - tűszelep C - tűszelep hátsó része D - rugó E - persely F - kifolyónyílás G - ütköző H - elosztócsatorna L - tömítőpersely M - ütközőcsavar N - rugó előfeszítését szabályozó anya 12 6

kamrapersely 11 Tűszelepes fúvóka A - fúvóka B - tűszelep C - tűszelep hátsó része D - rugó E - persely F -

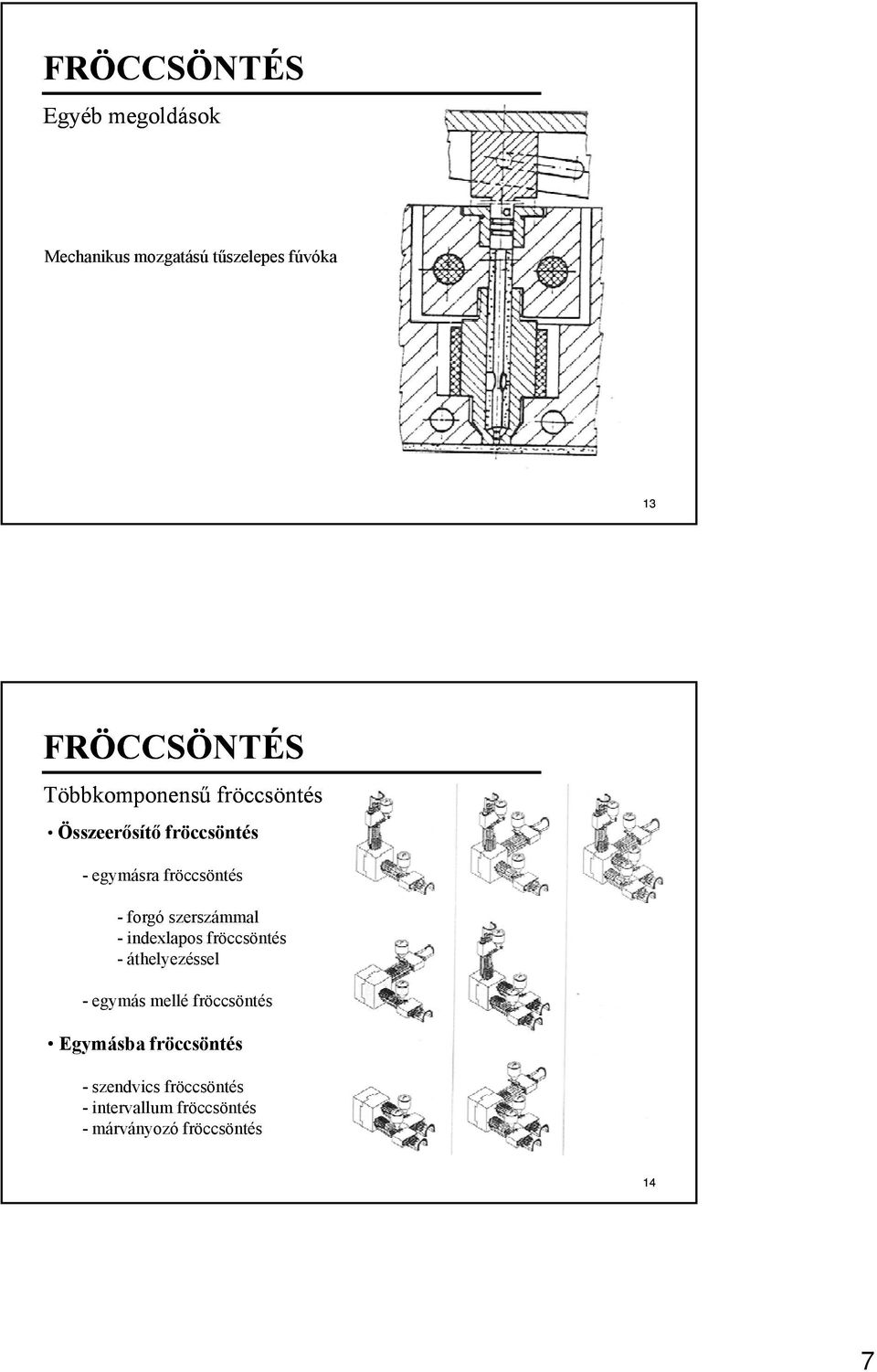

7 Egyéb megoldások Mechanikus mozgatású tűszelepes fúvóka 13 Többkomponensű fröccsöntés Összeerősítő fröccsöntés - egymásra fröccsöntés - forgó szerszámmal - indexlapos fröccsöntés - áthelyezéssel - egymás mellé fröccsöntés Egymásba fröccsöntés - szendvics fröccsöntés - intervallum fröccsöntés - márványozó fröccsöntés 14 7

- indexlapos fröccsöntés - áthelyezéssel - egymás mellé fröccsöntés Egymásba

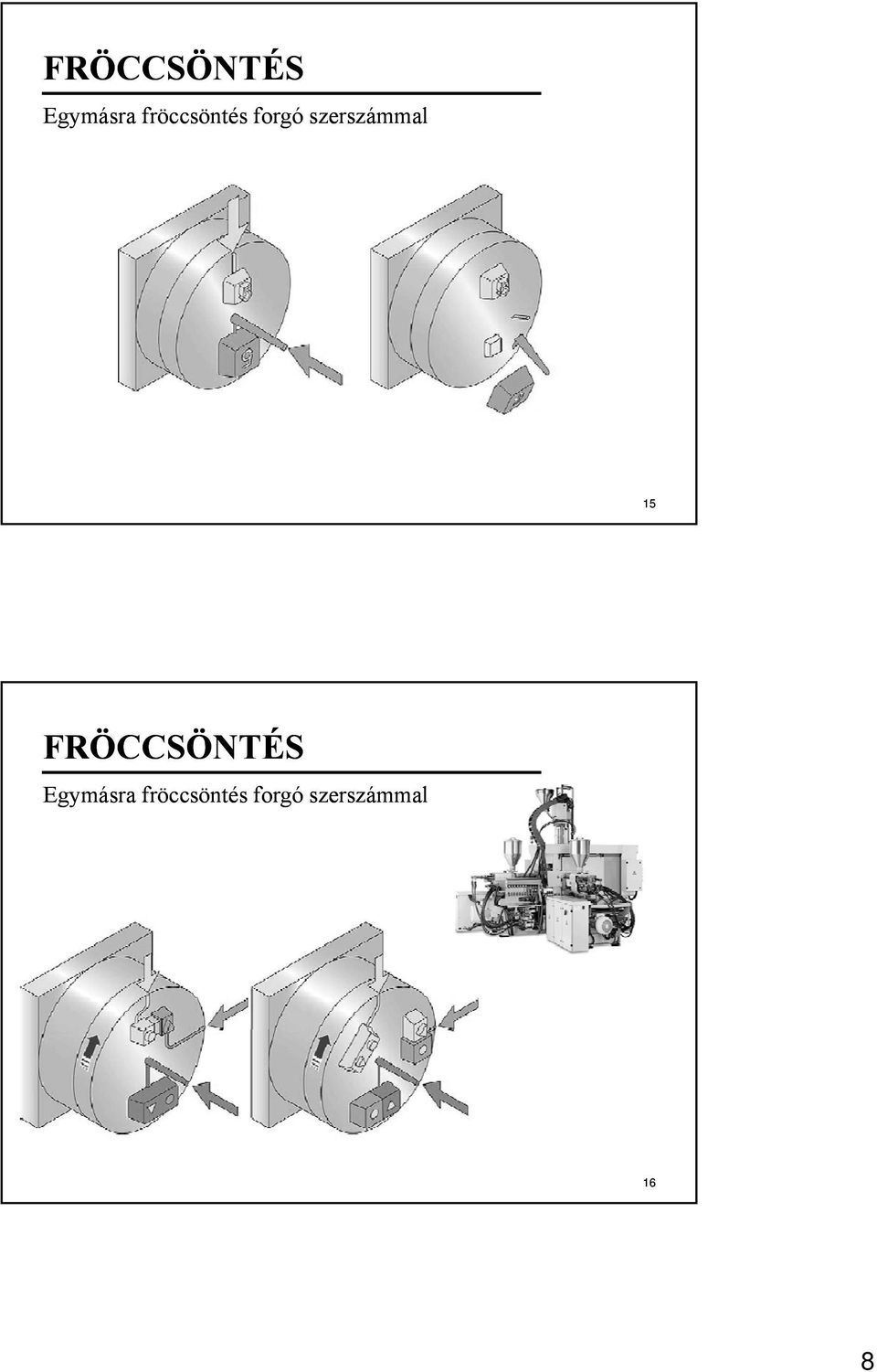

8 Egymásra fröccsöntés forgó szerszámmal 15 Egymásra fröccsöntés forgó szerszámmal 16 8

9 Egymásra fröccsöntés forgó szerszámmalmal 17 Egymásra fröccsöntés forgó szerszámmal 18 9

10 Egymásra fröccsöntés forgó szerszámmal 19 Egymásra fröccsöntés forgó szerszámmal 20 10

11 Egymásra fröccsöntés forgó szerszámmal 21 Indexlapos fröccsöntés Termék méretei és a forgószerszámos vagy indexlapos technológia alkalmazása túl nagy záróerőt igényelne, vagy nincs kétkomponensű fröccsgépünk

indexlapos technológia alkalmazása túl nagy záróerőt

12 Indexlapos fröccsöntés 23 Indexlapos fröccsöntés 24 12

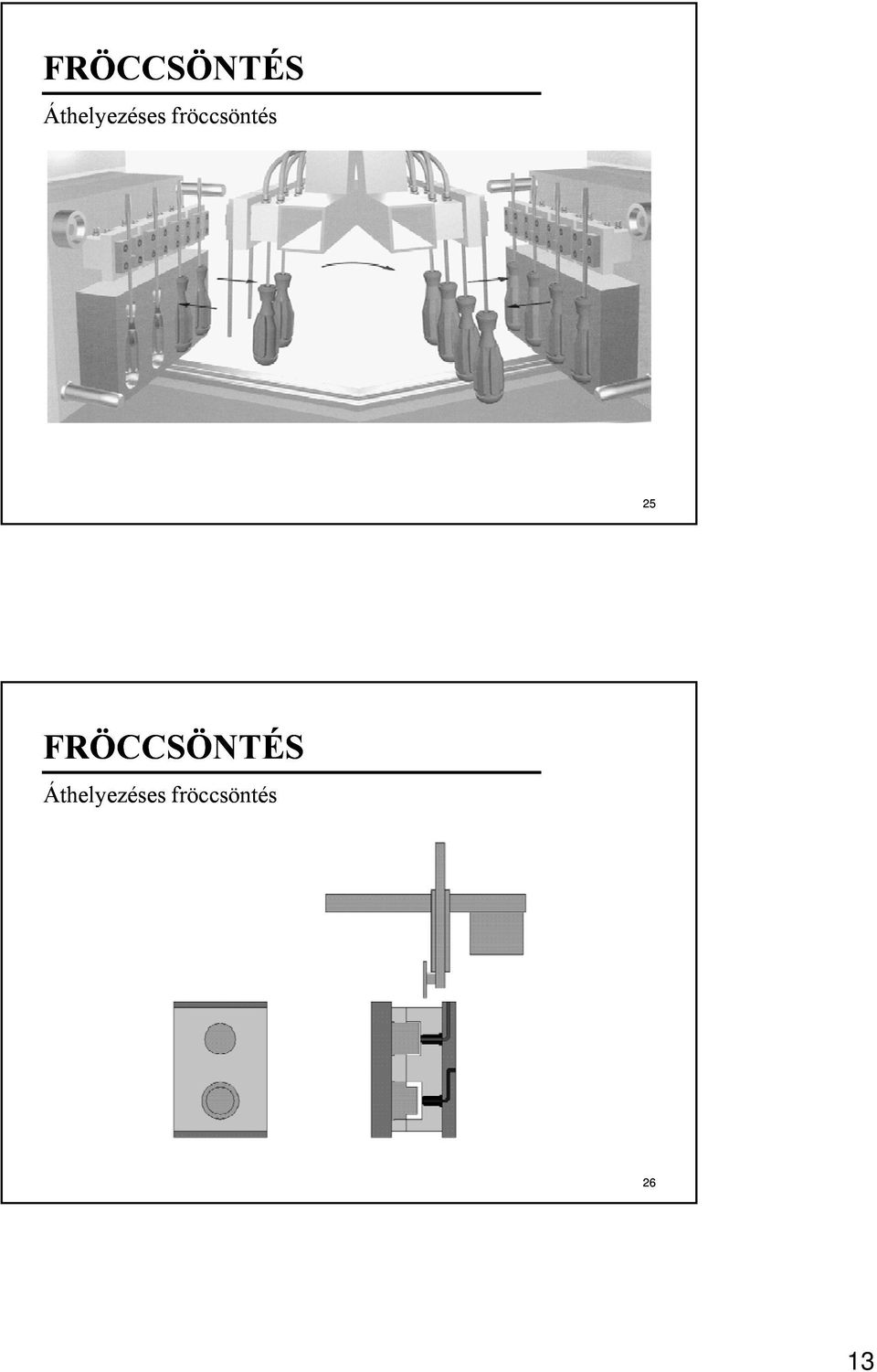

13 Áthelyezéses fröccsöntés 25 Áthelyezéses fröccsöntés 26 13

14 Egymás mellé fröccsöntés Akkor alkalmazzák általában, ha nagy előfröccsöntött termékre lágy tömítő éleket fröccsöntenek 27 Egymás mellé fröccsöntés 28 14

15 Egymás mellé fröccsöntés 29 Egymás mellé fröccsöntés 30 15

16 Szendvics fröccsöntés 31 Szendvics fröccsöntés Regranulátum alkalmazása magként Belső erősítés igényes felületnél 32 16

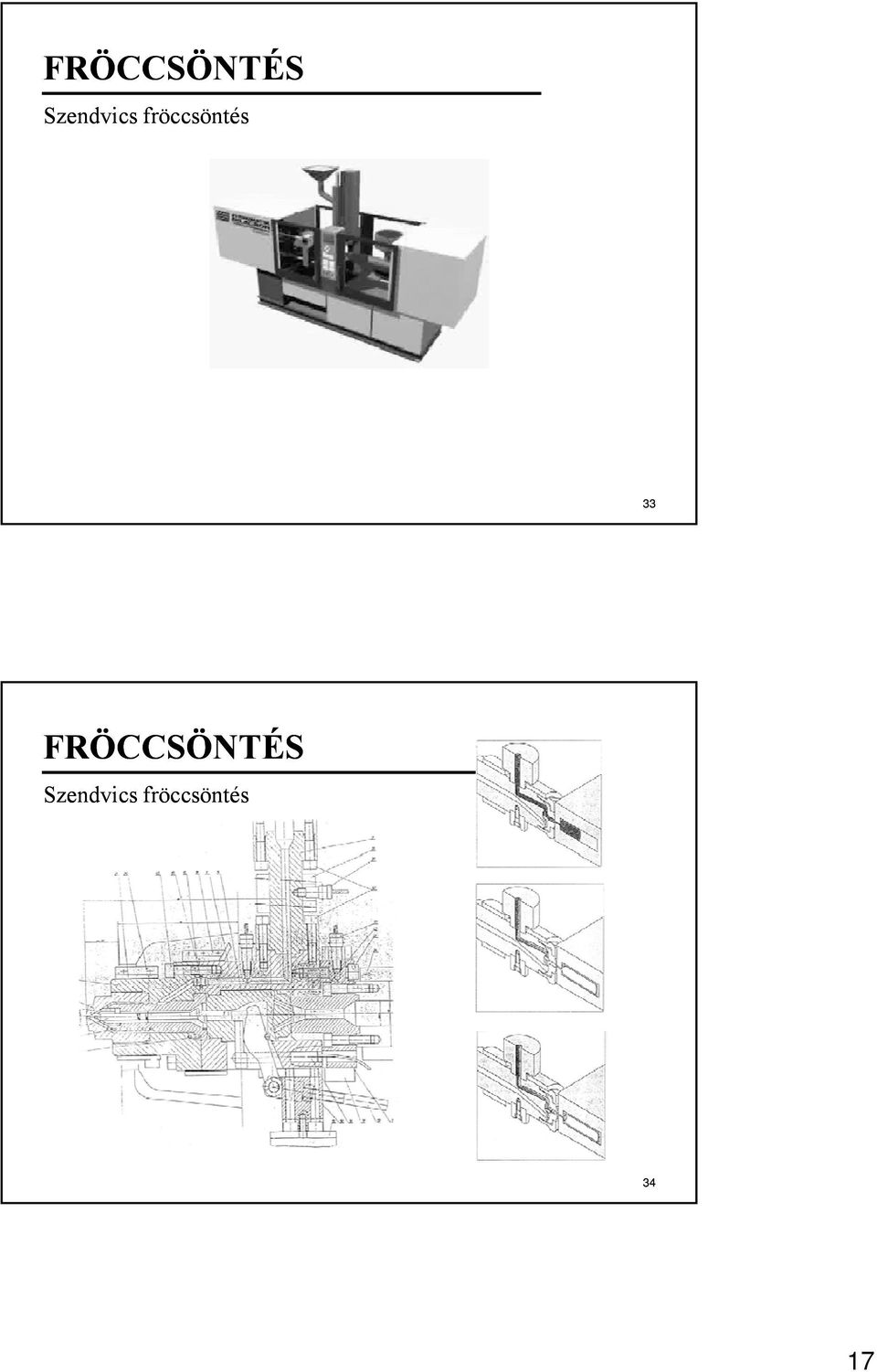

17 Szendvics fröccsöntés 33 Szendvics fröccsöntés 34 17

18 Szendvics fröccsöntés 35 Intervallum fröccsöntés Azonos anyagú, különböző színhatású termékek előállítására használják Programozási variációk: 36 18

19 Intervallum fröccsöntés 37 Márványozó fröccsöntés Plasztikáló csiga helyett dugattyú 1. henger a fűtéssel 2. torpedó a megömlesztés javításához 3. ömledék és granulátum 4. dugattyú az ömledék visszaáramlását akadályozó menetes résszel 38 19
