Qing Buqiang 81, avagy a QB 81, a Kínai Népi Felszabadító Hadsereg első hazai tervezésű gépkarabélya. Írta: Plieur

Átírás

1 Qing Buqiang 81, avagy a QB 81, a Kínai Népi Felszabadító Hadsereg első hazai tervezésű gépkarabélya Írta: Plieur Előzmények A földrajzi távolság és az évtizedes titkolózás miatt szinte semmi nem látott napvilágot a kínai fegyvertervezők munkájáról, eredményeiről. Pedig az elmúlt 50 évben igen komoly fejlesztési tevékenység zajlott, amelynek eredményei nagyon is kézzelfoghatóak, amelyek igazából 1974-től értek be igazán, amikor az új pártpolitika szakított a régi koncepcióval. A saját modern konstrukció szükségességét élesen kimutatta az 1979-es kínai-vietnámi határháború: a többnyire SKS el felszerelt ( az M56-os inkább az altisztek-tisztek fegyvere volt) kínai gyalogságnál nagyobb tűzerővel rendelkezett a vietnámi fél, amelynek gyalogsága teljes egészében AK és AKM gépkarabélyokkal volt felszerelve, hála a szovjet és VSZ országok szállításainak. Az QB81 tervezése 1979-ben indult meg, a cél egy olyan gépkarabély kifejlesztése volt amely később átalakítható a már tervezés alatt álló 5,8x42-es lőszerre, illetve gyártható a már meglévő, SZKSZ-t és M56-ost gyártó szerszámgépekkel. A követelmények szerint a szórás nem lehetett nagyobb, mint 5 cm 100m-en, illetve a fegyver az AK család megbízhatósági szintjét kellett elérje. A működési elv a gázelvételes kellett legyen, a kaliber 7,62x39. A kiskaliberű lőszer követelmény nem elírás: a vietnámi háború alatt zsákmányolt M16 gépkarabélyokat a kínai szakértők alapos csapatpróbáknak vetették alá. Az M193 lőszer előnyeit és lehetőségeit elismerték, viszont az M16 os megbízhatóságát nem tartották megfelelőnek. A tervezési feladatot a Wang Zin Jun vezette 266 számú üzem tervezőgárdája rekord idő alatt oldotta meg, az új fegyver 1980 őszén már kipróbálásra készen állt, 1983 ban rendszeresítette a Kínai Néphadsereg. A fegyver igazi csapatpróbája viszont az 1984 évi vietnámi-kínai határincidens volt, amely után 1986-ban megindult az QB81 tömeggyártása. A kínai QB81 jelzés fordítása 81-es típusú fegyver, az előforduló QBZ 81 jelzés fordítása 81-es típusú fegyver rendszer, utalva a 81-es típusú rajgéppuskára. Jelen cikk tárgya a 81-es gépkarabély, bár a hatásadatai alapján a rajgéppuska is megérne egy komoly áttekintést. A gyártó szerint a QB81 várható élettartama lövés, 1,3-1,5 szeresére felülmúlja az AK t.

2 Műszaki adatok: Gyártó: 266 sz. Állami Vállalat, Hilongján tartomány Forgalmazó: Norinco Kaliber: 7,62x39 Csőhossz: 440 mm Huzagolás: 4 db., jobb irányú Ütem: 240mm Vo= 727 m/s Teljes hossz: 960 mm Behajtott váltámasszal: 730 mm Irányzékvonal hossza: 315 mm Üres súly, tár nélkül: 3,45 kg Tárkapacitás: 20,30 töltényes ívtár, 75 töltényes dobtár Működési elv: A fegyver érdekessége hogy a működési elv az SZVD Dragunov-ról lett kölcsönözve, némi AK örökséggel. A gázátömlő furat kétállású, teljesen zárt és nyitott. A zárt állás a gránátkilövéshez szükséges, a kar ilyenkor függőleges állásban van. A mechanika mozgatásához szükséges lőporgázok a nyitott gázátömlő furaton keresztül jutnak el a gázhengerbe, amelyben található a gázdugattyú, mögötte pedig a tolórúd a rugóval. A rövid gázdugattyú hátrasiklás lényege hogy a gázdugattyú rövidebb utat tesz meg hátra mint a zárszerkezet, a tolórúdon keresztül csak ütésszerű nyomást gyakorol a zárszerkezetre, majd visszatér mellső helyzetbe. A zárszerkezet egy sokkal hosszabb úton siklik hátra. Ez a legfőbb eltérés az AK családhoz képest, amelynek jellegzetessége a hosszú gázdugattyú-hátrasiklás. Érdekes hogy az SZVD klón gyártását a kínai fegyveripar 1979-ben kezdte meg, tipikus back-engineering módszerrel: a szovjetek nem voltak hajlandóak eladni az SZVD dokumentációját, ezért néhány Közel-Keletről beszerzett példány alapján kezdték el a gyártását. Tok A szabvány AK tokhoz képest 25mm-el hosszabb, 1,5mm vastag lemezből préselt tok. A fegyver jellegzetessége a kétoldalt végigfutó merevítés. Tokfedél 1 mm vastag lemezből préselt, három függőleges és két oldalsó merevítő bordával. A nagyméretű felső kivágás hasonló a csehszlovák VZ58-on találhatóval. A tokfedél rögzítése megegyezik az AK-nál megszokottal. A nagyméretű kivágás ellenére nem lehetséges a tár felső töltése pld. töltőléccel. A kivágás elhelyezése és mérete lehetővé teszi a hüvelykivetést előre-jobbra-felfelé, 60 fokos szögben.

3 Zárszerkezet A fegyver reteszelése szilárd, jellege forgó záras. A zárkeret és zár teljesen krómozott. A zárkeret alsó részében látható a reteszelést vezérlő ferde kényszerpálya. A záron az AK szerű két darab reteszelő szemölcs van, hossztengelyében fut végig az ütőszeg, aminek nincs rugója, így szabadon van a zárban. A felhúzókar tipikus SKS örökség. Elsütő szerkezet Az elsütő szerkezet az AK családról ismert elsütő szerkezet, némi módosítással. Az elsütő szerkezet tulajdonképpen az M66 kísérleti fegyverről származik, amely az SKS váltófegyvere lett volna. Legjobban a sikertelen, szintén kínai M68 gépkarabély kakasos elsütőszerkezetére hasonlít. Cső Belül keménykrómozott, a függőleges gázátömlő furat előrébb van mint az AK családnál, mivel a gázhenger a puskagránát támasztófelülete. A cső kialakítása lehetővé teszi a szabvány 22 mm-es puskagránátok kilövését, azaz egyaránt használhatja a kínai M67 puskagránátot ( 300 m-ig), illetve a MECAR belga puskagránátot. Viszont használhatóak a golyófogóval ellátott 60 mm-es puskagránátok is. De rászerelhető a második világháborús, amerikai eredetű M1 kézigránát kilövő adapterek is. A cső végén található a kombinált, 8 függőleges réselésű lángrejtő-kompenzátor. Type 67 puskagránát Irányzékok Mindkét irányzék állítható, a hátsó keretirányzék 500m-ig rendelkezik beosztással. A Kínai Néphadsereg gyakorlata szerint az irányzék beállítást csak fegyverműhely vagy tiszt végezheti. Az irányzék használata szokatlan az AK családhoz szokott felhasználónak. Kezelőszervek Az első szembeötlő átalakítás a tok bal oldalára áthelyezett biztosító/tűzváltó kar, amelynek mintája valószínűleg a Galil-tól származik. A tűzváltó állásai: Hátsó: bebiztosított Fel: sorozatlövés Előre: egyes lövés Ágyazat A markolat, alsó-felső ágyazás, válltámasz kialakítás és anyaga teljese megegyező a korábbi M56-os gépkarabélynál használtakkal.

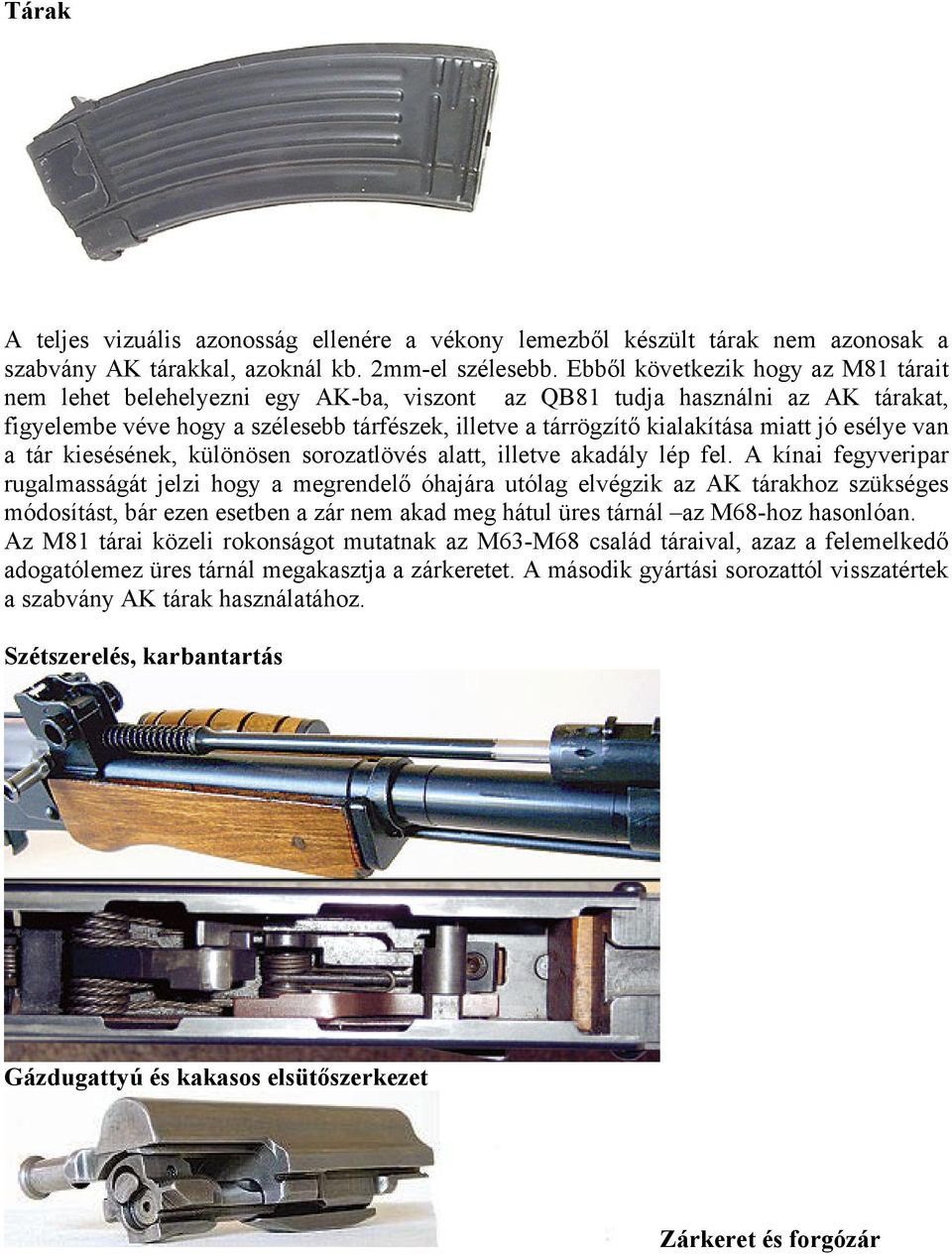

4 Tárak A teljes vizuális azonosság ellenére a vékony lemezből készült tárak nem azonosak a szabvány AK tárakkal, azoknál kb. 2mm-el szélesebb. Ebből következik hogy az M81 tárait nem lehet belehelyezni egy AK-ba, viszont az QB81 tudja használni az AK tárakat, figyelembe véve hogy a szélesebb tárfészek, illetve a tárrögzítő kialakítása miatt jó esélye van a tár kiesésének, különösen sorozatlövés alatt, illetve akadály lép fel. A kínai fegyveripar rugalmasságát jelzi hogy a megrendelő óhajára utólag elvégzik az AK tárakhoz szükséges módosítást, bár ezen esetben a zár nem akad meg hátul üres tárnál az M68-hoz hasonlóan. Az M81 tárai közeli rokonságot mutatnak az M63-M68 család táraival, azaz a felemelkedő adogatólemez üres tárnál megakasztja a zárkeretet. A második gyártási sorozattól visszatértek a szabvány AK tárak használatához. Szétszerelés, karbantartás Gázdugattyú és kakasos elsütőszerkezet Zárkeret és forgózár

5 A felhasználóbarát koncepció alapján az M81-esnek a szétszerelése és karbantartásigénye hasonló az AK családéval, viszont a szétszerelés művelete enyhén eltérő. Lépések: -tár kivétele, töltetlenség ellenőrzése, fesztelenítés -a tok hátsó részénél lévő helyretoló vezető végét benyomva leemelni a tokfedelet -a helyretoló rugó kiemelése -a zárkeret hátrahúzása, kiemelése, a zárkeret nincs egybeépítve a gázdugattyúval! -a zár kiemelése a zárkeretből -húzzuk ki a tisztítóvesszőt -a scőköpeny és előagy tartó gyűrűk előrehúzásával vegyük le a csőköpenyt és az előagyat -a gázdugattyút a helyretoló rugó ellenében toljuk hátra, majd a gázhengerből kijutott végét húzzuk előre Ez a fegyver szokásos karbantartásához szükséges műveletsor. Utóélet A QB 81 jelenleg a Kínai Néphadsereg alapfegyvere, bár fokozatosan felváltja a QBZ95 és QBZ 03 család modern gépkarabélyai, az új 5,8x42 DPB87 kaliberben. A kivont fegyverek átkerültek a Népi Rendőrség készleteibe. A QB81 alapkoncepciója még a 80-as évek tervezési elveit tükrözi, ennek dacára váratlan exportsikereket is ért el, afrikai és ázsiai vevőkkel. Ehhez hozzájárult a kínai fegyveripar rugalmassága, amely az alap QB81 modellen gyors és hatékony módosításokat végzett el: -mivel a puskagránát kilövési távolságának a szabályozása a cső bordáin történő előre-hátra mozgatás által történik ( valószínűleg a FAMAS adta az ötletet), illetve a fegyver nem rendelkezett külön gránátirányzékkal ( eltérően például a magyar AMP-től), a második gyártási szériától kezdve megoldották a 35mm-es LG1 cső alatti gránátvető ( a gránátja kísértetiesen emlékeztet a szovjet VOG-25 40mm-es gránátra ), illetve az amerikai M-203 másolat LG2 40mm-es gránátvető felszerelhetőségét. -kifejlesztették a 81S típust, amelynél beépítettek egy az SZKSZ öntöltő puskáéhoz hasonló mechanikus biztosítókart, ezt rendszeresítette és gyártja Bangladesh. -kifejlesztették az EM jelzésű 5,56x45 mm verziót, amelyet a az USA piacra szántak, viszont az 1994-es behozatali tilalom miatt nem került sor tömeggyártásra. Az Interarms cég forgalmazott belőle kisebb mennyiségeket, 5,56x45 és 7,62x39 mm kaliberekben, természetesen sorozatlövés lehetősége nélkül. -a Norinco illetve a Bao Wei Hong-Kong cégek elkészítettek és forgalmaznak különböző fegyvertokra vagy tokfedélre, gázhengervezetőre szerelhető irányzéksíneket. A pekingi Vörös Csillag optikai gyár a fegyverre szerelhető optikák széles választékát kínálja.

6 -a második gyártási szériától megoldották az AK tárak használatát. A QB81-et rendszeresítette Thajföld, Bangladesh, Myanmar, Észak-Korea, illetve szállítottak belőle Libériába is. Ezek a hivatalos adatok, a QB 81 többé-kevésbé legális módon eljutott egyéb ázsiai és afrikai országokba ( Indonézia,Vietnám, Kongó). A QBZ fegyvercsaládok rendszeresítése miatt valószínűleg 2015-ig lesz rendszerben a Népi Felszabadítási Hadseregben.
