1 A szívizom regionális bioelektromos tevékenységeinek vizsgálata testfelszíni potenciáltérképezéssel Doktori (PhD) értekezés Szakolczai Krisztina Készült a Pannon Egyetem Informatikai Tudományok Doktori Iskolája keretében Témavezető: Dr. Kozmann György Budapest, 2010

2 A szívizom regionális bioelektromos tevékenységeinek vizsgálata testfelszíni potenciáltérképezéssel Értekezés doktori (PhD) fokozat elnyerése érdekében Írta: Szakolczai Krisztina **Készült a Pannon Egyetem Informatikai Tudományok Doktori Iskolája keretében Témavezető: Dr. Kozmann György Elfogadásra javaslom (igen / nem). (aláírás)** A jelölt a doktori szigorlaton... % -ot ért el Az értekezést bírálóként elfogadásra javaslom: Bíráló neve: igen /nem Bíráló neve:......) igen /nem ***Bíráló neve:......) igen /nem A jelölt az értekezés nyilvános vitáján...% - ot ért el Veszprém/Keszthely, A doktori (PhD) oklevél minősítése.... (aláírás). (aláírás). (aláírás). a Bíráló Bizottság elnöke Az EDT elnöke Megjegyzés: a * közötti részt az egyéni felkészülők, a ** közötti részt a szervezett képzésben résztvevők használják, *** esetleges 2

3 KÖSZÖNETNYILVÁNÍTÁS Köszönetemet fejezem ki elsősorban témavezetőmnek Dr. Kozmann Györgynek, aki az elmúlt évek során alapvető szakmai iránymutatást adott, tanácsokkal és megfelelő kapcsolatokkal látott el. Munkámban folyamatos segítséget jelentettek kollégáim a Pannon Egyetem Villamosmérnöki és Információs Rendszerek Tanszékén, valamint az MTA Műszaki Fizikai és Anyagtudományi Kutatóintézet Biomérnöki Osztályán. Kutatásaim során jelentős támogatást nyújtottak Dr. Préda István igazgató főorvos (Országos Gyógyintézeti Központ, Kardiovaszkuláris Centrum), Dr. Medvegy Mihály osztályvezető főorvos (Pest Megyei Flór Ferenc Kórház, Kistarcsa, III. Belgyógyászat - Kardiológia Osztály), Dr. Szász Károly osztályvezető főorvos (Deszki Mellkasi Betegségek Szakkórháza), dr. Szűcs Endre (Központi Honvéd Kórház, II. Kardiológia-Belgyógyászat Osztály), valamint az Országos Gyógyintézeti Központ és a Belügyminisztérium Központi Kórház orvosai, azzal, hogy mérési lehetőségeket, nyers mérési adatokat és szakmai tanácsokat adtak, az adatokat validálták. A modellezési vizsgálatokhoz a Szlovák Tudományos Akadémia két intézetének munkatársai elsősorban Dr. Vavrinec Szathmáry (Institute for Normal and Pathological Physiology, Bratislava) és Dr. Milan Tysler (Institute for Measurement Science) - adtak felbecsülhetetlen szakmai segítséget és folyamatos támogatást. Köszönöm a Covent Rt.-nek hogy támogatásával lehetővé tette 1997 és 2000 között a nappali tagozatos PhD képzésben való részvételemet. A munkavégzést az alap és alkalmazott kutatási tevékenység kiváló körülmények közötti végzését az MTA MFA igazgatói Dr. Gyulai József akadémikus, majd Dr. Bársony István tették lehetővé. Financiális oldalról az OTKA T033085, T030747, F az IKTA 128/2001 és az NKFP 2/052/2001, NKFP 2/004/2004 sz. projektek nyújtottak támogatást. Szeretném kifejezni hálámat szüleimnek, testvéremnek és volt élettársamnak, hogy bátorítottak az elmúlt évek folyamán és hitték, hogy ez egyszer elkészül. 3

4 TARTALOMJEGYZÉK KÖSZÖNETNYILVÁNÍTÁS... 3 TARTALOMJEGYZÉK... 4 KIVONAT... 6 ABSTRACT IN ENGLISH... 7 EXTRAKT IN DEUTSCHE BEVEZETÉS A SZÍV BIOELEKTROMOS TULAJDONSÁGÁNAK JELLEMZÉSE TESTFELSZÍNI POTENCIÁL-TÉRKÉPEZÉSSEL AZ ELEKTROKARDIOLÓGIA ALAPJAI A szív, mint szerv A szív elektromos tevékenységének mérése A TESTFELSZÍNI POTENCIÁL-TÉRKÉPEZÉS Mérőrendszerek A testfelszíni potenciáltérképek validitása Testfelszíni potenciáltérkép ábrázolások A SZÍV BIOELEKTROMOS TEVÉKENYSÉGÉNEK MODELLEZÉSE Bioelektromos források és térfogati vezetők Modellezési megközelítések Az elektrokardiológia inverz problémája Numerikus kardiológiai kamrai aktivációs modell és testmodell A TESTFELSZÍNI POTENCIÁLTÉRKÉPEK REPRODUKÁLHATÓ-SÁGÁNAK ÉS AZ ADATOK VARIABILITÁSÁNAK VIZSGÁLATA AZ ELEKTRÓDA FELHELYEZÉS HIBÁI ELVEZETÉSES TPT REPRODUKÁLÁSA REDUKÁLT ELVEZETÉS-RENDSZERBŐL A CSONKÍTOTT KARHUNEN-LOEVE TRANSZFORMÁCIÓ REKONSTRUKCIÓS HIBÁI A TESTFELSZÍNI POTENCIÁLTÉRKÉPEK VARIABILITÁSÁNAK VIZSGÁLATA BIOELEKTROMOS SZÍVSZÖVETHIBÁK MODELLEZÉSE A NORMÁLIS SZIVMŰKÖDÉST LEGJOBBAN KÖZELÍTŐ MODELLPARAMÉTEREK MEGHATÁROZÁSA BIOELEKTROMOS SZÍVSZÖVET-HIBÁK SZIMULÁLÁSA Az elektrokardiológiai modell felbontási korlátai Mérhető eltérés a nem aktiválható térfogatok mérete szerint A TESTFELSZÍNI POTENCIÁLTÉRKÉPEK SZEPARÁLÁSA STATISZTIKAI MÓDSZEREKKEL A KORONÁRIA-RENDSZER SZŰKÜLETEINEK DETEKTÁLÁSA PITVARI FUNKCIÓZAVAR VIZSGÁLATA NITROGLICERINNEL ÉRZÉKENYÍTETT TPT-K ESETÉBEN TERHELÉSES VIZSGÁLATOK KOSZORÚÉR BETEGEKNÉL ÚJ TÉRKÉPÉRTELMEZÉSI MÓDSZEREK QRS ÉS QRST INTEGRÁLOK ÖSSZEFÜGGÉSEINEK VIZSGÁLATA NITROGLICERINNEL ÉRZÉKENYÍTETT TPT IDŐBELI VÁLTOZÁSAINAK VIZSGÁLATA DÖNTÉSTÁMOGATÁSI RENDSZER NYUGALMI ÉS GYÓGYSZERES TESTFELSZÍNI POTENCIÁLTÉRKÉP FELVÉTELEK ÉRTÉKELÉSÉRE

5 8. TÉZISEK TÉZISEK MAGYARUL THESES IN ENGLISH ÖSSZEFOGLALÁS, AZ EREDMÉNYEK HASZNOSÍTÁSA REFERENCIÁK MELLÉKLETEK MELLÉKLET - A SZÍV FŐ KORONÁRIA (KOSZORÚ) EREI MELLÉKLET - A SZÍV EGYES -A DISSZERTÁCIÓBAN EMLÍTETT MEGBETEGEDÉSEI MELLÉKLET - A DIAGNOSZTIKAI TELJESÍTMÉNY JELZŐSZÁMAI MELLÉKLET - A TESTFELSZÍNI POTENCIÁL-TÉRKÉPEZÉS VALIDÁLÓ ADATAI MELLÉKLET - GYAKRABBAN HIVATKOZOTT ELVEZETÉS-RENDSZEREK TULAJDONSÁGAI MELLÉKLET - MEDVEGY ÉS MTSI ÁLTAL KIDOLGOZOTT TESTFELSZÍNI POTENCIÁL TÉRKÉPEZÉS KIÉRTÉKELŐ MÓDSZER

6 KIVONAT Évtizedek óta bizonyított tény, hogy a testfelszíni potenciáltérképezés (TPT) lényegesen informatívabb, mint a standard 12 elvezetéses EKG, valamint bizonyított az, hogy a szívizom lokalizált diagnosztikai problémái a testfelszínén mérhető potenciál-eloszlás finom térbeli részleteiben rejlenek. Ezen információ noninvazív kinyerésére modellezéses, vagy determinisztikus eljárások alkalmazhatók. A TPT diagnosztikai szempontból fontos részleteinek feltárására két lehetséges út adódik a rendelkezésre álló adat függvényében, amikor a bioelektromos forrás felől közelítjük meg a kiváltott potenciálok térbeli eloszlását, (elektrokardiológiai forward probléma); illetve amikor a noninvazív elektromos jelekből becsüljük a forráseloszlást (az elektrokardiológiai inverz probléma). A disszertáció tárgyalja a numerikus kamrai szívmodellel végzett kísérleteket: a kamramodell normál paramétereinek beállítását, a szív orientációjának hatását, a modell felbontóképességét, valamint régi miokardiális infarktusokra vonatkozó kivetülési térképeit. Statisztikai módszerekkel megtörtént a mért TPT-ből kinyerhető tömörített paraméterek segítségével (QRS és QRST integrál, gradiens vektor, nondipolaritási index, departure index) meghatározátam a nem akut fázisban levő normál és patológiás esetek szeparálhatóságát. Jellemeztem nitroglicerinnel végzett terheléses vizsgálatok impulzusválasz függvényének egészséges és ischemiás páciensek esetére történő jellemzése. Az eredményekből egy Matlab alapú döntéstámogatási rendszert fejlesztettem ki, mely szoftver modellezési és statisztikai módszereket használ és képes a páciens egyéni, valamint populációra vonatkoztatott diszkriminatív eltérései alapján a bioelektromos források szintjére lebontott diagnózist alkotni. 6

7 ABSTRACT IN ENGLISH Analysis of the regional bioelectric properties of heart by the use of body surface potential maps Body surface mapping is proved to be a useful non-invasive tool to detect local bioelectric changes of the heart not accessible by the standard 12 leads ECG. The diagnostic value of body surface potential maps (BSPMs) can be evaluated by modeling or by deterministic methods. From diagnostic point of view the information located in the temporal and spatial changes of BSPMs can be revealed by solving the forward and inverse problem of electrocardiology depending on the type of data (whether bioelectrical source distribution or series of BSPMs) available. In the thesis the numerical ventricular model is used to analyze the effect of changing heart orientation, and the effects of non excitable regions placed in the myocardium after the parameters of normal activation sequence and resolution limits of the model were determined. Additionally, compressed BSPM parameters (QRS and QRST integrals, gradient vectors, nondipolarity indexes as well as departure indexes) were used for statistical analysis to separate normal states from pathological states in the non acute phase. The impulse response of nitroglycerine based medication (as exercise test) was characterized in case studies for healthy and ischemic patients. For characterization of bioelectric activity changes a decision support software system in Matlab environment was created from the results obtained. The evaluation of BSPM uses statistical and modeling tools and is capable of providing a diagnosis on bioelectric source level from individual and population-related discriminative deviations of results. 7

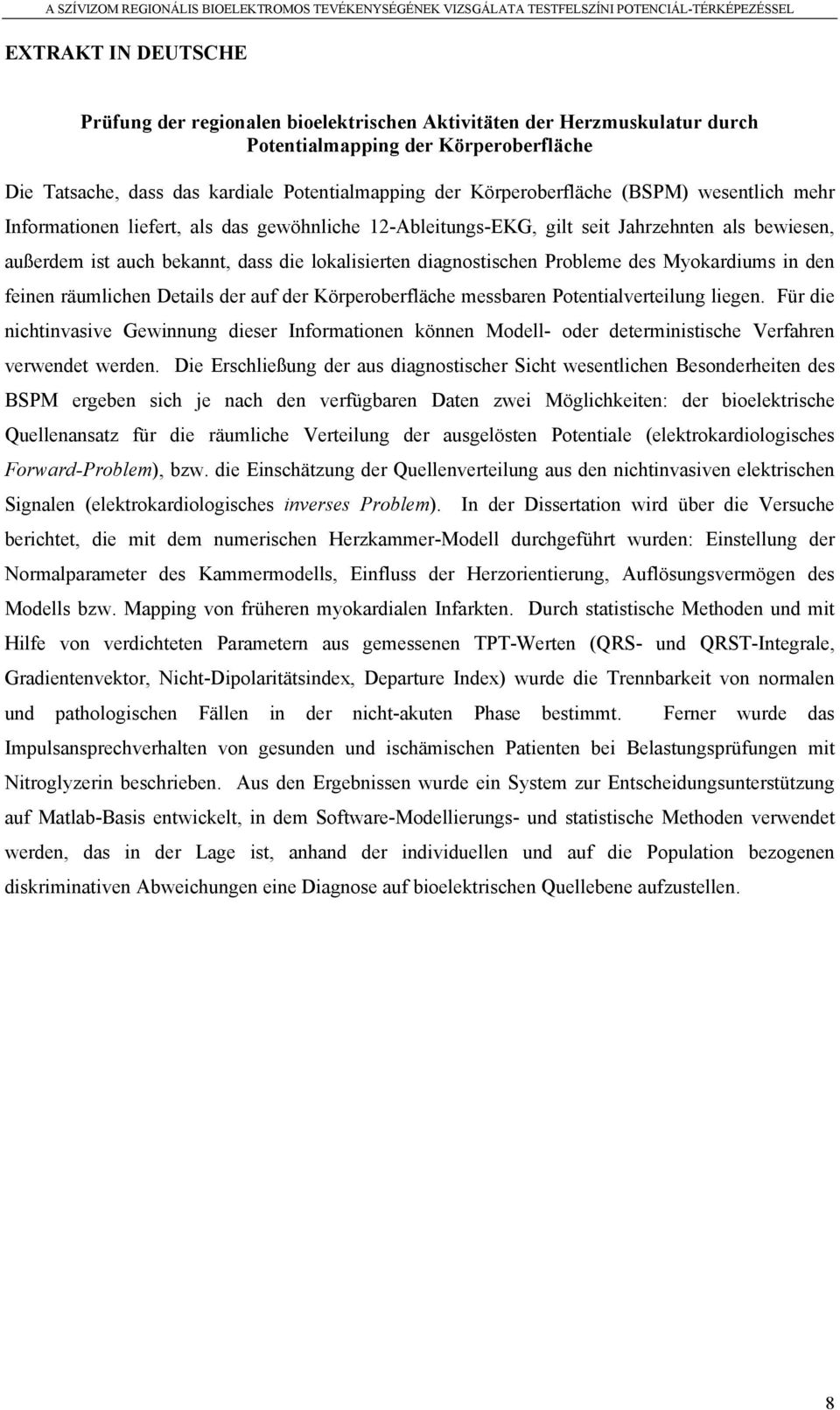

8 EXTRAKT IN DEUTSCHE Prüfung der regionalen bioelektrischen Aktivitäten der Herzmuskulatur durch Potentialmapping der Körperoberfläche Die Tatsache, dass das kardiale Potentialmapping der Körperoberfläche (BSPM) wesentlich mehr Informationen liefert, als das gewöhnliche 12-Ableitungs-EKG, gilt seit Jahrzehnten als bewiesen, außerdem ist auch bekannt, dass die lokalisierten diagnostischen Probleme des Myokardiums in den feinen räumlichen Details der auf der Körperoberfläche messbaren Potentialverteilung liegen. Für die nichtinvasive Gewinnung dieser Informationen können Modell- oder deterministische Verfahren verwendet werden. Die Erschließung der aus diagnostischer Sicht wesentlichen Besonderheiten des BSPM ergeben sich je nach den verfügbaren Daten zwei Möglichkeiten: der bioelektrische Quellenansatz für die räumliche Verteilung der ausgelösten Potentiale (elektrokardiologisches Forward-Problem), bzw. die Einschätzung der Quellenverteilung aus den nichtinvasiven elektrischen Signalen (elektrokardiologisches inverses Problem). In der Dissertation wird über die Versuche berichtet, die mit dem numerischen Herzkammer-Modell durchgeführt wurden: Einstellung der Normalparameter des Kammermodells, Einfluss der Herzorientierung, Auflösungsvermögen des Modells bzw. Mapping von früheren myokardialen Infarkten. Durch statistische Methoden und mit Hilfe von verdichteten Parametern aus gemessenen TPT-Werten (QRS- und QRST-Integrale, Gradientenvektor, Nicht-Dipolaritätsindex, Departure Index) wurde die Trennbarkeit von normalen und pathologischen Fällen in der nicht-akuten Phase bestimmt. Ferner wurde das Impulsansprechverhalten von gesunden und ischämischen Patienten bei Belastungsprüfungen mit Nitroglyzerin beschrieben. Aus den Ergebnissen wurde ein System zur Entscheidungsunterstützung auf Matlab-Basis entwickelt, in dem Software-Modellierungs- und statistische Methoden verwendet werden, das in der Lage ist, anhand der individuellen und auf die Population bezogenen diskriminativen Abweichungen eine Diagnose auf bioelektrischen Quellebene aufzustellen. 8

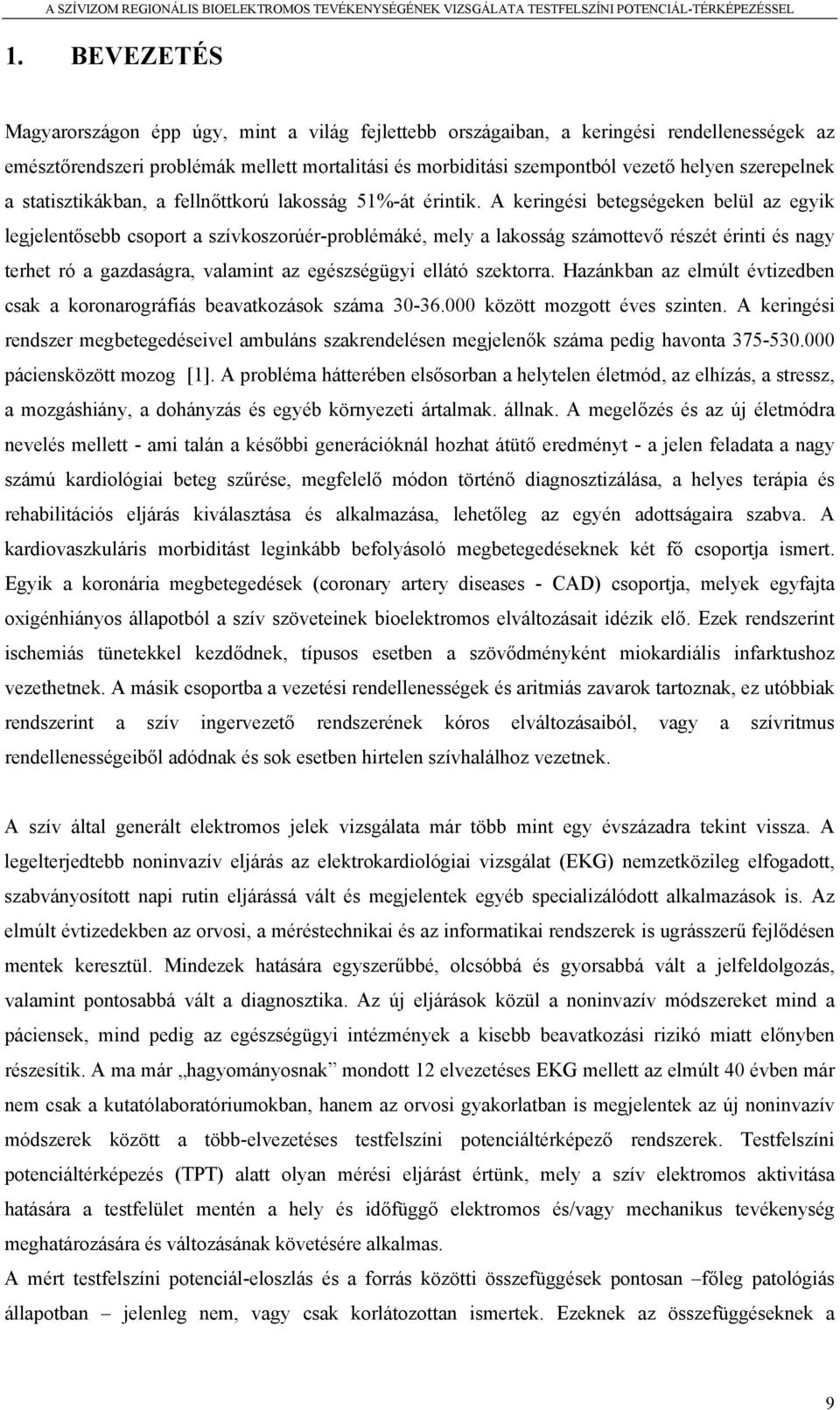

9 1. BEVEZETÉS Magyarországon épp úgy, mint a világ fejlettebb országaiban, a keringési rendellenességek az emésztőrendszeri problémák mellett mortalitási és morbiditási szempontból vezető helyen szerepelnek a statisztikákban, a fellnőttkorú lakosság 51%-át érintik. A keringési betegségeken belül az egyik legjelentősebb csoport a szívkoszorúér-problémáké, mely a lakosság számottevő részét érinti és nagy terhet ró a gazdaságra, valamint az egészségügyi ellátó szektorra. Hazánkban az elmúlt évtizedben csak a koronarográfiás beavatkozások száma között mozgott éves szinten. A keringési rendszer megbetegedéseivel ambuláns szakrendelésen megjelenők száma pedig havonta páciensközött mozog [1]. A probléma hátterében elsősorban a helytelen életmód, az elhízás, a stressz, a mozgáshiány, a dohányzás és egyéb környezeti ártalmak. állnak. A megelőzés és az új életmódra nevelés mellett - ami talán a későbbi generációknál hozhat átütő eredményt - a jelen feladata a nagy számú kardiológiai beteg szűrése, megfelelő módon történő diagnosztizálása, a helyes terápia és rehabilitációs eljárás kiválasztása és alkalmazása, lehetőleg az egyén adottságaira szabva. A kardiovaszkuláris morbiditást leginkább befolyásoló megbetegedéseknek két fő csoportja ismert. Egyik a koronária megbetegedések (coronary artery diseases - CAD) csoportja, melyek egyfajta oxigénhiányos állapotból a szív szöveteinek bioelektromos elváltozásait idézik elő. Ezek rendszerint ischemiás tünetekkel kezdődnek, típusos esetben a szövődményként miokardiális infarktushoz vezethetnek. A másik csoportba a vezetési rendellenességek és aritmiás zavarok tartoznak, ez utóbbiak rendszerint a szív ingervezető rendszerének kóros elváltozásaiból, vagy a szívritmus rendellenességeiből adódnak és sok esetben hirtelen szívhalálhoz vezetnek. A szív által generált elektromos jelek vizsgálata már több mint egy évszázadra tekint vissza. A legelterjedtebb noninvazív eljárás az elektrokardiológiai vizsgálat (EKG) nemzetközileg elfogadott, szabványosított napi rutin eljárássá vált és megjelentek egyéb specializálódott alkalmazások is. Az elmúlt évtizedekben az orvosi, a méréstechnikai és az informatikai rendszerek is ugrásszerű fejlődésen mentek keresztül. Mindezek hatására egyszerűbbé, olcsóbbá és gyorsabbá vált a jelfeldolgozás, valamint pontosabbá vált a diagnosztika. Az új eljárások közül a noninvazív módszereket mind a páciensek, mind pedig az egészségügyi intézmények a kisebb beavatkozási rizikó miatt előnyben részesítik. A ma már hagyományosnak mondott 12 elvezetéses EKG mellett az elmúlt 40 évben már nem csak a kutatólaboratóriumokban, hanem az orvosi gyakorlatban is megjelentek az új noninvazív módszerek között a több-elvezetéses testfelszíni potenciáltérképező rendszerek. Testfelszíni potenciáltérképezés (TPT) alatt olyan mérési eljárást értünk, mely a szív elektromos aktivitása hatására a testfelület mentén a hely és időfüggő elektromos és/vagy mechanikus tevékenység meghatározására és változásának követésére alkalmas. A mért testfelszíni potenciál-eloszlás és a forrás közötti összefüggések pontosan főleg patológiás állapotban jelenleg nem, vagy csak korlátozottan ismertek. Ezeknek az összefüggéseknek a 9

10 kimutatására klinikai mérési, statisztikai és modellezési feladatok sokszor egyszerre történő - használata szükséges. A szívizom lokalizált diagnosztikai problémái tisztázásához szükséges információ, a testfelszínén mérhető potenciál-eloszlás finom térbeli részleteiben rejlik. Amennyiben ezt a mérés, feldolgozás, adattömörítés és kifejtés nem tudja elegendő pontossággal rekonstruálni, a lényeget az információt - veszíthetjük el. A megfelelően nagy térbeli és időbeli mintavételi sűrűséggel mért TPT olyan nem akut - esetekben lehet hasznos diagnosztikai információforrás, ahol az EKG térbeli felbontása jelenti a korlátot: emiatt azon problémák megoldásában lehet hasznos, ahol lényeges a lokális szívizom rendellenességek felderítése. Ebbe a kategóriába tartozik: pl. a szívizom ischemia detektálása, az életveszélyes aritmiák gócainak, vagy (re-entry) pályáinak felderítése, a hirtelen szívhalálra vezető aritmia feltételek vizsgálata (a szívizom akciós potenciáljainak lokalizált, jelentős megváltozása), a koszorúér betegség diagnosztikájának problémája, stb. Ezen mechanizmusok hátterében a szívizom anyagcseréjének abnormalitásai, kóros ion és metabolit koncentráció-változások vannak. A szív megbetegedései általában strukturális abnormalitásból (kóros ingerületképzés, pacemaker aktivitás) vagy átmeneti funkciózavarból (kóros ingerületvezetés: re-entry exitáció) adódnak. A TPT mint diagnosztikai eszköz célja tehát, a test felszíni potenciál-eloszlás térbeli és időbeli függvényéből a szív bioelektromos tevékenységének megadása; vagyis hogy megoldja - páciensre szabottan- az elektrokardiológia inverz problémáját és a normáltól eltérő funkcionális és/vagy elektromos testfelszíni állapotokról a szív szöveti szintjére vonatkoztatva tudjunk diagnózist alkotni. Ennek a problémának a megoldása azonban matematikailag- nem egyértelmű. Az orvosi informatika, mint interdiszciplináris tudományág ezen szűk területével, a testfelszíni potenciáltérképek információban gazdag tárházával foglalkoztam kutatásaim során, pontosabban a szív, mint bioelektromos forrás és a test felszínén mérhető jelek kapcsolatának kvantitatív jellemzésével. A mérések elektrokardiológiai variabilitásának technikai, biofizikai, élettani okait, valamint az invazív vizsgálatok korlátait figyelembe véve, a disszertációban ismertetett kutatási eredmények a patológiás események háttérben meghúzódó bioelektromos, szívszöveti elváltozások fontosságát és noninvazívan - statisztikai és modell vizsgálatokkal- is kimutatható hatását kívánták kihangsúlyozni. A disszertáció tárgyalja és bizonyítja, hogy egyes kardiológiai patológiás állapotok vonatkozásában a TPT informatívabb, mint a hagyományos 12 elvezetéses EKG. Mivel az EKG az elmúlt több, mint 100 évben elsődleges információ-forrássá vált, egyes esetekben az eredményeket a 12 elvezetéses EKG elvezetéseire vonatkoztatva is szerepelnek. A disszertáció célja, hogy rávilágítson azokra a lényegi információkra, melyek elősegíthetik egyes kardiológiai megbetegedések, rendellenességek előrejelzését és diagnosztizálását kizárólag noninvazív módszerekkel. Az ehhez szükséges döntéstámogatási eszközöket és az általa generált javaslatokat az orvosok rendelkezésére lehet bocsátani, de nem szabad szem elől téveszteni, hogy a diagnosztizálás és a terápia meghatározása továbbra is a kardiológus feladata lesz. A disszertációban részletezett 10

11 problémákat jellemzően orvosok vetették fel, de megoldás csak az informatika és statisztika széles eszköztárával adható kérdéseikre: modellezési vizsgálatokkal (koncepcionális és hipotézis vizsgálatok) valamint mérési, adatgyűjtési és statisztikai értékeléssel, eljárás-fejlesztéssel. A későbbi klinikai felhasználás miatt TPT értelmezés statisztikai és egyedi szinten, a biofizikai források szintjére visszavezetve kell, hogy történjen, hiszen az orvosi diagnosztikai tevékenységet ez segíti elő. Mivel a disszertáció egy multidiszciplináris tudományágat tárgyal, emiatt a következő fejezetben a szív és az elektrokardiográfia alapdefinícióit (2.1), majd a test felszíni potenciáltérképezés módszereinek és kapcsolódó fogalmainak (2.2), illetve a bioelektromos jelenségek modellezésének alapjait ismertetem (2.3), miközben áttekintem a témához kapcsolódó irodalmat és ismertetem az ezek közül általam használt módszereket is (ezeket később a saját eredményeknél külön nem részleteztem). A 3. fejezettől kezdődően bemutatom az általam végzett kísérleteket és kapott eredményeimet. A 4-7 fejezetek azokat az originális kutatásokat, vizsgálatokat tartalmazzák, melyek a téziseimet megalapozták. A 8. fejezetben találhatók a tézisek (angolul és magyarul) feltüntetve melyik fejezet(ek) eredményeinek következtetéseit tartalmazzák. A 9. fejezet a disszertáció tartalmi összefoglalása, ezt a hivatkozott irodalmak listája követi. 11

12 2. A SZÍV BIOELEKTROMOS TULAJDONSÁGÁNAK JELLEMZÉSE TESTFELSZÍNI POTENCIÁL-TÉRKÉPEZÉSSEL 2. 1 Az elektrokardiológia alapjai A szív, mint szerv A szív az ember keringési rendszerének központja, fő funkciója a keringés fenntartása, ezáltal a test szerveinek, szöveteinek folyamatos friss oxigénnel történő ellátása. A vért a szív ritmikus összehúzódása és elernyedése (szisztolé és diasztolé) tarja keringésben. A szív állapotának változása alapvetően befolyásolja az egész keringési rendszer működését. A szív fala szívizomsejtekből épül fel, melyet miokardiumnak (myocardium) neveznek, a pumpa funkciót pedig a szív négy ürege jobb pitvar (RA), bal pitvar (LA), jobb kamra (RV), bal kamra (LV) látja el a kis és nagy vérkörön keresztül (1. ábra). A kamrákat elválasztó rész az intraventrikuláris szeptum. A szív orientációja szerint (átlagos esetben) úgy helyezkedik el, hogy anterior (mellkas felőli) részéhez a jobb kamra, posterior (hátsófali) oldalhoz pedig a bal pitvar esik legközelebb. A szív tömegének legnagyobb részét szívizomsejtek alkotják, melyek biológiai tulajdonságukat tekintve magukban hordozzák a harántcsíkolt izmok gyors összehúzódó képességét és a simaizmok hosszú távú igénybevehetőségét is. [2]. A szív szöveteinek oxigén-felhasználása arányos a szív által végzett munkával, ami azt jelenti, hogy terhelést is csak abban az esetben lehet növelni, ha az fokozott oxigénben dús vérellátással jár együtt. 1. ábra A szív kamráinak és ingervezető rendszerének sematikus rajza A szív szöveteinek vérellátásáért a koronária-rendszer a felelős. A koronária-rendszer esetén 3 fő ércsoportot különíthetünk el: baloldalon a főérből eredően az anterior oldalt ellátó LAD (Left anterior descending) és a laterális területet ellátó CX (left circumflex), jobb oldalon pedig a szív jobb és hátsó régióit ellátó RC (right coronary) ereket. Az erek tovább ágaznak, de lefutásukban és ellátási területükben egyénenként igen nagy a variabilitás. (2. ábra) Megkülönböztetünk kiegyenlített érellátású (a hátsó falat a CX és az RC is ellátja), jobb domináns (az RC lenyúlik a hátsó fal központi 12

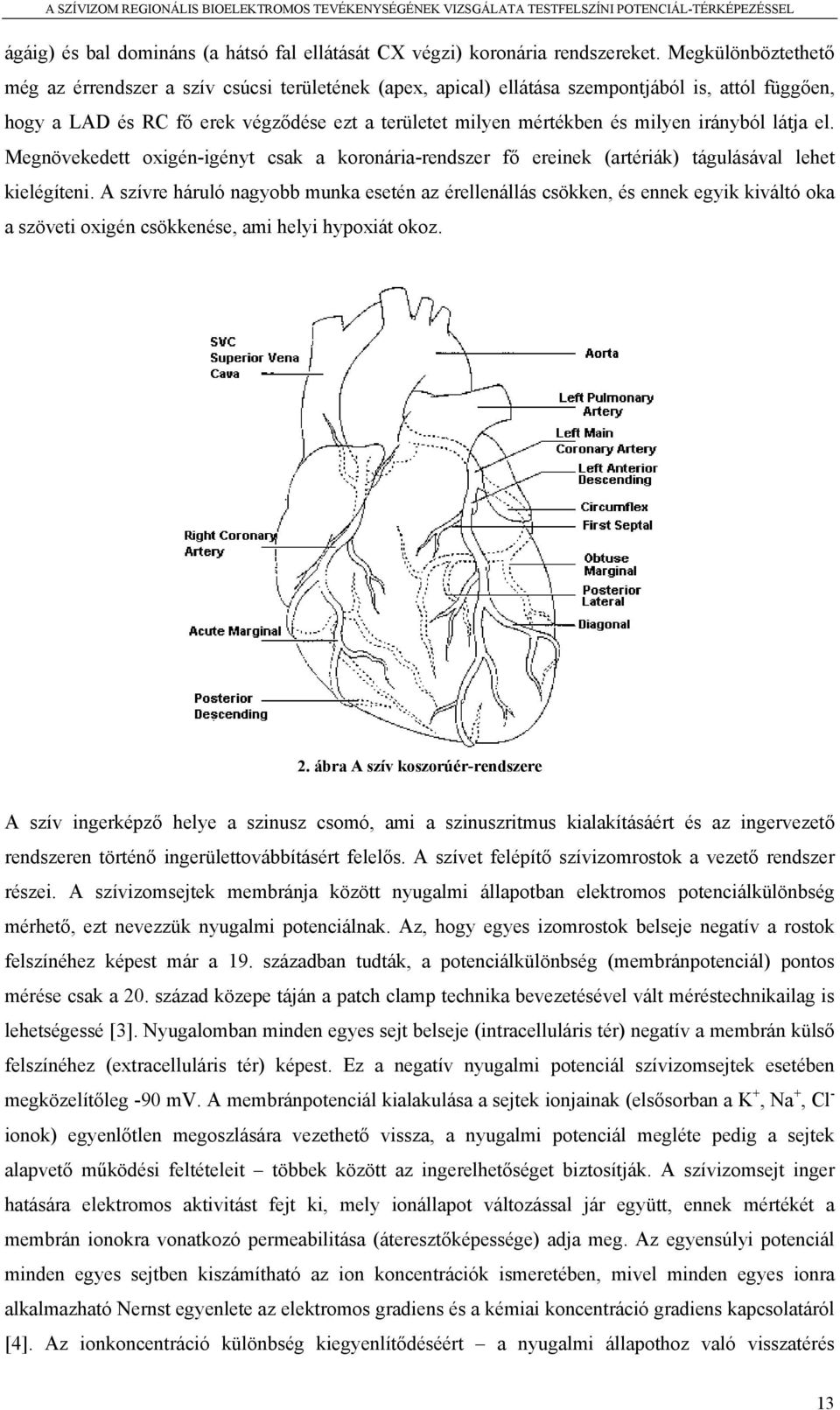

13 ágáig) és bal domináns (a hátsó fal ellátását CX végzi) koronária rendszereket. Megkülönböztethető még az érrendszer a szív csúcsi területének (apex, apical) ellátása szempontjából is, attól függően, hogy a LAD és RC fő erek végződése ezt a területet milyen mértékben és milyen irányból látja el. Megnövekedett oxigén-igényt csak a koronária-rendszer fő ereinek (artériák) tágulásával lehet kielégíteni. A szívre háruló nagyobb munka esetén az érellenállás csökken, és ennek egyik kiváltó oka a szöveti oxigén csökkenése, ami helyi hypoxiát okoz. 2. ábra A szív koszorúér-rendszere A szív ingerképző helye a szinusz csomó, ami a szinuszritmus kialakításáért és az ingervezető rendszeren történő ingerülettovábbításért felelős. A szívet felépítő szívizomrostok a vezető rendszer részei. A szívizomsejtek membránja között nyugalmi állapotban elektromos potenciálkülönbség mérhető, ezt nevezzük nyugalmi potenciálnak. Az, hogy egyes izomrostok belseje negatív a rostok felszínéhez képest már a 19. században tudták, a potenciálkülönbség (membránpotenciál) pontos mérése csak a 20. század közepe táján a patch clamp technika bevezetésével vált méréstechnikailag is lehetségessé [3]. Nyugalomban minden egyes sejt belseje (intracelluláris tér) negatív a membrán külső felszínéhez (extracelluláris tér) képest. Ez a negatív nyugalmi potenciál szívizomsejtek esetében megközelítőleg -90 mv. A membránpotenciál kialakulása a sejtek ionjainak (elsősorban a K +, Na +, Cl - ionok) egyenlőtlen megoszlására vezethető vissza, a nyugalmi potenciál megléte pedig a sejtek alapvető működési feltételeit többek között az ingerelhetőséget biztosítják. A szívizomsejt inger hatására elektromos aktivitást fejt ki, mely ionállapot változással jár együtt, ennek mértékét a membrán ionokra vonatkozó permeabilitása (áteresztőképessége) adja meg. Az egyensúlyi potenciál minden egyes sejtben kiszámítható az ion koncentrációk ismeretében, mivel minden egyes ionra alkalmazható Nernst egyenlete az elektromos gradiens és a kémiai koncentráció gradiens kapcsolatáról [4]. Az ionkoncentráció különbség kiegyenlítődéséért a nyugalmi állapothoz való visszatérés 13

14 elősegítése érdekében diffúziós folyamat indul el, melyet a sejtmembrán két oldalán felhalmozódott töltések befolyásolnak. A potenciál értéke minden sejtben minden időpillanatban megadható, melynek egyensúlyi ionképlete megadható a Goldman-Hodkin-Katz egyenlettel [5, 6]. A nyugalmi potenciál fenntartásához a diffúziós folyamaton felül aktív iontranszport szükséges, mely funkciót főként a Na- K ATPáz ionpumpa látja el. Az ingerelhető sejtek membránpotenciálja alapállapotban nyugalmi potenciálon van, megfelelő elektromos ingerlés hatására a sejten belül növekszik a pozitív ionok aránya és depolarizáció (1) következik be. Ez után egy plató fázis (2), majd lassú repolarizációs szakasz (3) következik, mikor a Na-K pumpa helyreállítja a nyugalmi potenciált. Két aktiváció között nyugalmi időszak található (4) (ld. 3. ábra). A folyamatot jellemző potenciál időfüggvényt akciós potenciálnak (action potential - AP) nevezik. A depolarizált membrán egy ideig nem képes új depolarizációra, vagyis refrakter periódusba kerül. A szívizomsejt akciós potenciálja megközelítőleg 100mV nagyságú, a hossza kb. 300ms. 3. ábra A szívizomsejt akciós potenciáljának időbeli függvénye A potenciál értéke az ingerület hatására nem egyszerre változik a sejtmembrán minden pontjában, hanem egyenletes sebességgel terjed minden irányba, így az adott ponton átfolyó áram hely és időbeli függésével jellemezhetjük a folyamatot, amit jellemzően az egyváltozós Hodkin-Huxley féle kábel egyenlettel lehet leírni [259] Egy szívciklus egy elektromos ingerület, amely végigfut a szívsejteken a szív ritmikus kvázi-periodikus összehúzódását váltja ki. A szív izomzatára jellemző, hogy a szívizom sejteket és rostokat kis elektromos ellenállású kapcsolatok (gap-junction) kötik össze, ezen keresztül egy bárhol keletkezett ingerület tovaterjed az egész izomzatban. Az ingerület terjedése a szívszövetben úgy történik, hogy az a szívizomsejt az összes vele szomszédos sejtet ingerli, kivéve a pitvar és a kamra között, hiszen ott egészséges esetben - egy nem vezető réteg található. Egy vékony réteg szeparálja az aktív sejteket a még nyugalmi állapotban levőktől, az ingerület-áttétel mindig csak a közvetlenül szomszédos sejteket érinti, feltéve, hogy meghaladja annak ingerelhetőségi küszöbértékét. A jobb pitvarban található szinusz csomó specializálódott sejtjei a pacemaker sejtek rendszeres időközönként (átlagos testalkatú egészséges embernél úgy szor percenként) akciós potenciált generálnak, ez a pitvar sejtjeiben tovaterjed. Egy-két patológiás állapottól eltekintve általában a szinusz csomó ingerképzési időintervalluma határozza meg a szív frekvenciáját. Az 14

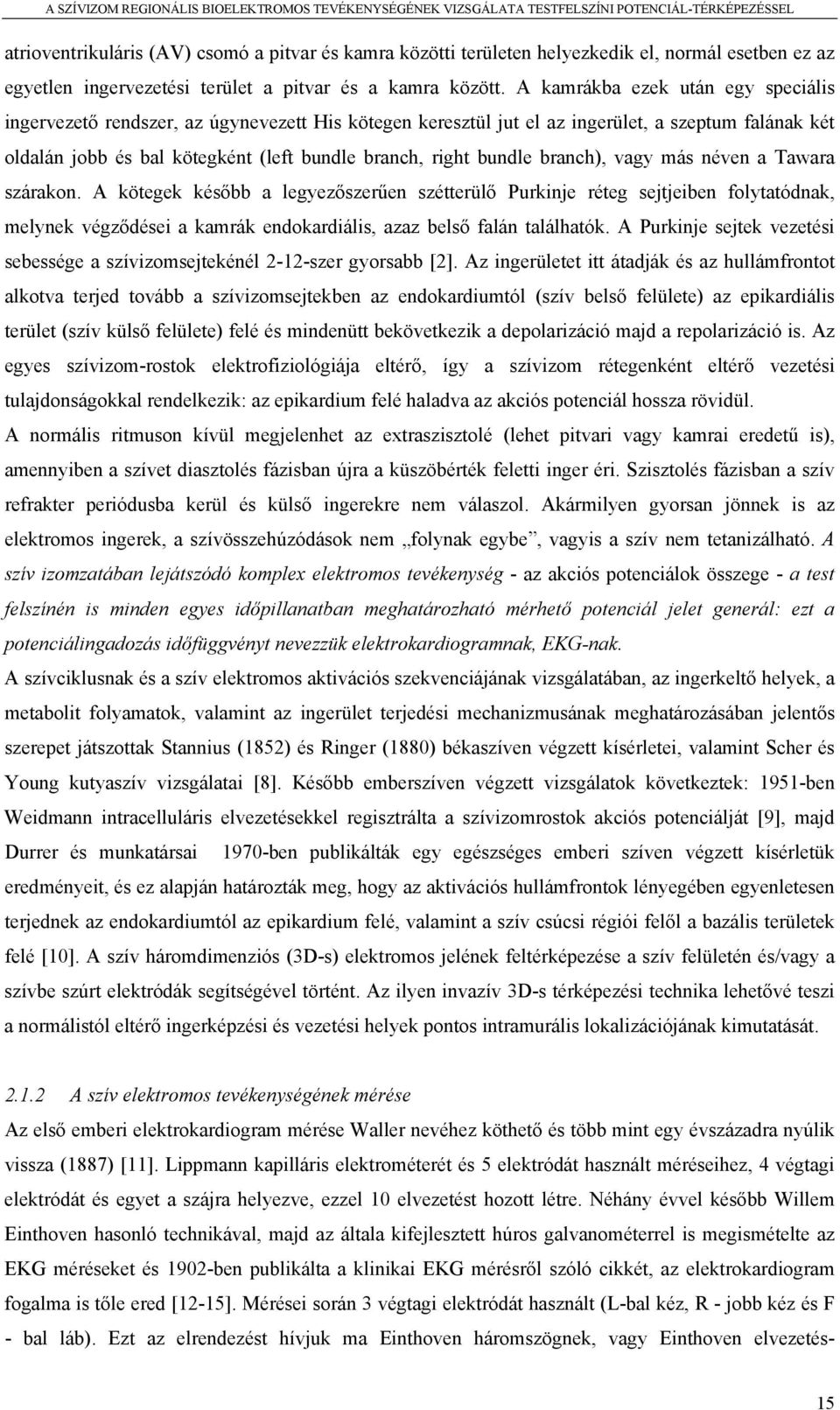

15 atrioventrikuláris (AV) csomó a pitvar és kamra közötti területen helyezkedik el, normál esetben ez az egyetlen ingervezetési terület a pitvar és a kamra között. A kamrákba ezek után egy speciális ingervezető rendszer, az úgynevezett His kötegen keresztül jut el az ingerület, a szeptum falának két oldalán jobb és bal kötegként (left bundle branch, right bundle branch), vagy más néven a Tawara szárakon. A kötegek később a legyezőszerűen szétterülő Purkinje réteg sejtjeiben folytatódnak, melynek végződései a kamrák endokardiális, azaz belső falán találhatók. A Purkinje sejtek vezetési sebessége a szívizomsejtekénél 2-12-szer gyorsabb [2]. Az ingerületet itt átadják és az hullámfrontot alkotva terjed tovább a szívizomsejtekben az endokardiumtól (szív belső felülete) az epikardiális terület (szív külső felülete) felé és mindenütt bekövetkezik a depolarizáció majd a repolarizáció is. Az egyes szívizom-rostok elektrofiziológiája eltérő, így a szívizom rétegenként eltérő vezetési tulajdonságokkal rendelkezik: az epikardium felé haladva az akciós potenciál hossza rövidül. A normális ritmuson kívül megjelenhet az extraszisztolé (lehet pitvari vagy kamrai eredetű is), amennyiben a szívet diasztolés fázisban újra a küszöbérték feletti inger éri. Szisztolés fázisban a szív refrakter periódusba kerül és külső ingerekre nem válaszol. Akármilyen gyorsan jönnek is az elektromos ingerek, a szívösszehúzódások nem folynak egybe, vagyis a szív nem tetanizálható. A szív izomzatában lejátszódó komplex elektromos tevékenység - az akciós potenciálok összege - a test felszínén is minden egyes időpillanatban meghatározható mérhető potenciál jelet generál: ezt a potenciálingadozás időfüggvényt nevezzük elektrokardiogramnak, EKG-nak. A szívciklusnak és a szív elektromos aktivációs szekvenciájának vizsgálatában, az ingerkeltő helyek, a metabolit folyamatok, valamint az ingerület terjedési mechanizmusának meghatározásában jelentős szerepet játszottak Stannius (1852) és Ringer (1880) békaszíven végzett kísérletei, valamint Scher és Young kutyaszív vizsgálatai [8]. Később emberszíven végzett vizsgálatok következtek: 1951-ben Weidmann intracelluláris elvezetésekkel regisztrálta a szívizomrostok akciós potenciálját [9], majd Durrer és munkatársai 1970-ben publikálták egy egészséges emberi szíven végzett kísérletük eredményeit, és ez alapján határozták meg, hogy az aktivációs hullámfrontok lényegében egyenletesen terjednek az endokardiumtól az epikardium felé, valamint a szív csúcsi régiói felől a bazális területek felé [10]. A szív háromdimenziós (3D-s) elektromos jelének feltérképezése a szív felületén és/vagy a szívbe szúrt elektródák segítségével történt. Az ilyen invazív 3D-s térképezési technika lehetővé teszi a normálistól eltérő ingerképzési és vezetési helyek pontos intramurális lokalizációjának kimutatását A szív elektromos tevékenységének mérése Az első emberi elektrokardiogram mérése Waller nevéhez köthető és több mint egy évszázadra nyúlik vissza (1887) [11]. Lippmann kapilláris elektrométerét és 5 elektródát használt méréseihez, 4 végtagi elektródát és egyet a szájra helyezve, ezzel 10 elvezetést hozott létre. Néhány évvel később Willem Einthoven hasonló technikával, majd az általa kifejlesztett húros galvanométerrel is megismételte az EKG méréseket és 1902-ben publikálta a klinikai EKG mérésről szóló cikkét, az elektrokardiogram fogalma is tőle ered [12-15]. Mérései során 3 végtagi elektródát használt (L-bal kéz, R - jobb kéz és F - bal láb). Ezt az elrendezést hívjuk ma Einthoven háromszögnek, vagy Einthoven elvezetés- 15

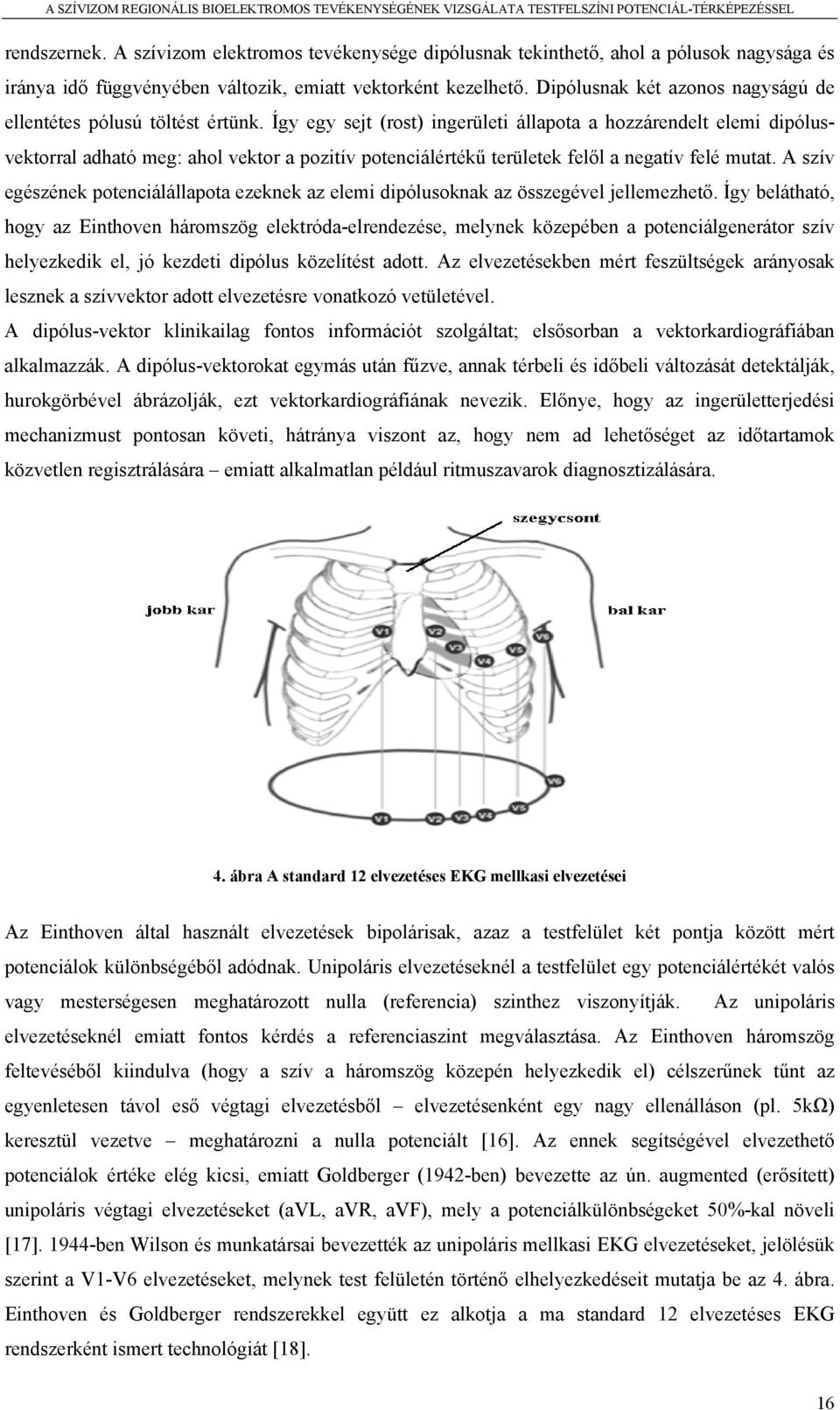

16 rendszernek. A szívizom elektromos tevékenysége dipólusnak tekinthető, ahol a pólusok nagysága és iránya idő függvényében változik, emiatt vektorként kezelhető. Dipólusnak két azonos nagyságú de ellentétes pólusú töltést értünk. Így egy sejt (rost) ingerületi állapota a hozzárendelt elemi dipólusvektorral adható meg: ahol vektor a pozitív potenciálértékű területek felől a negatív felé mutat. A szív egészének potenciálállapota ezeknek az elemi dipólusoknak az összegével jellemezhető. Így belátható, hogy az Einthoven háromszög elektróda-elrendezése, melynek közepében a potenciálgenerátor szív helyezkedik el, jó kezdeti dipólus közelítést adott. Az elvezetésekben mért feszültségek arányosak lesznek a szívvektor adott elvezetésre vonatkozó vetületével. A dipólus-vektor klinikailag fontos információt szolgáltat; elsősorban a vektorkardiográfiában alkalmazzák. A dipólus-vektorokat egymás után fűzve, annak térbeli és időbeli változását detektálják, hurokgörbével ábrázolják, ezt vektorkardiográfiának nevezik. Előnye, hogy az ingerületterjedési mechanizmust pontosan követi, hátránya viszont az, hogy nem ad lehetőséget az időtartamok közvetlen regisztrálására emiatt alkalmatlan például ritmuszavarok diagnosztizálására. 4. ábra A standard 12 elvezetéses EKG mellkasi elvezetései Az Einthoven által használt elvezetések bipolárisak, azaz a testfelület két pontja között mért potenciálok különbségéből adódnak. Unipoláris elvezetéseknél a testfelület egy potenciálértékét valós vagy mesterségesen meghatározott nulla (referencia) szinthez viszonyítják. Az unipoláris elvezetéseknél emiatt fontos kérdés a referenciaszint megválasztása. Az Einthoven háromszög feltevéséből kiindulva (hogy a szív a háromszög közepén helyezkedik el) célszerűnek tűnt az egyenletesen távol eső végtagi elvezetésből elvezetésenként egy nagy ellenálláson (pl. 5kΩ) keresztül vezetve meghatározni a nulla potenciált [16]. Az ennek segítségével elvezethető potenciálok értéke elég kicsi, emiatt Goldberger (1942-ben) bevezette az ún. augmented (erősített) unipoláris végtagi elvezetéseket (avl, avr, avf), mely a potenciálkülönbségeket 50%-kal növeli [17] ben Wilson és munkatársai bevezették az unipoláris mellkasi EKG elvezetéseket, jelölésük szerint a V1-V6 elvezetéseket, melynek test felületén történő elhelyezkedéseit mutatja be az 4. ábra. Einthoven és Goldberger rendszerekkel együtt ez alkotja a ma standard 12 elvezetéses EKG rendszerként ismert technológiát [18]. 16

17 A standard 12 elvezetéses EKG elvezetéseinek megnevezése I, II, III, av R, av L, av F V 1, V 2, V 3, V 4, V 5, V 6, melyet 6 mellkasi és 3 végtagi elvezetésből származtatunk. Az elektródák felhelyezése a következő: V1 elvezetés: 4. bordaköz parasternalisan jobb oldalon, V2 elvezetés: 4.bordaköz parasternalisan bal oldalon, V3 elvezetés: a V2 és V4 között, V4 elvezetés: 5. bordaköz, bal medioclavicularis vonalban, V5 elvezetés: bal elülső hónaljvonalban a V4 magasságában, V6 elvezetés: bal középső hónaljvonalban a V4 magasságában. A végtagi elvezetések megfelelnek Einthoven három elvezetésének (R, L, F). A 12 elvezetésből számított feszültség értékeket egy referencia-ponthoz viszonyítva adjuk meg, ez pedig általában az ún. Wilson central terminal, ami a három végtagi elvezetés átlagának tekinthető, technikailag úgy hogy ezeket egy nagy rezisztanciájú ellenálláson átvezetve földelik [16]. Ebből az következik, hogy a mellkasi unipoláris elvezetések (prekordiális elvezetések) a mért és a Wilson central terminal különbségeként adódnak. Vi = Φ Φ i=1..6 Vi W A származtatott elvezetések (augmented) pedig: Φ L + Φ F avr = Φ R, 2 Φ R + Φ F avl = Φ L és 2 avf = Φ F Φ L + Φ 2 R 5. ábra Normál elektrokardiogram hullámai és intervallumai (I) a V6-os elvezetésben (μv-ban) A 5. ábra a normál EKG V6 elvezetésben mérhető időfüggvényét mutatja, a nevezetesebb hullámokkal és intervallumokkal. A hullámokat az amplitúdó lokális szélsőértékei alapján abc sorrendben nevezték el ez nemzetközileg elfogadott jelölésrendszer-, az egyes intervallumoknak elektrofiziológiai jelentéstartalma van. A P hullám a pitvari ingerületterjedést, a PQ szakasz a pitvarok egészére kiterjedt ingerületi állapotot, a QRS komplexus a kamrai depolarizációt és pitvari repolarizációt, az ST szakasz a kamrák egészére kiterjedt ingerületi állapotot, a T hullám pedig a kamrai repolarizációt jelöli. Egyes esetekben megjelenik még az U hullám is. Az akciós potenciálok tulajdonságai miatt a repolarizációs fázis is az epikardiumtól az endokardium felé halad, épp emiatt lehet a repolarizációs szakaszt jelző T 17

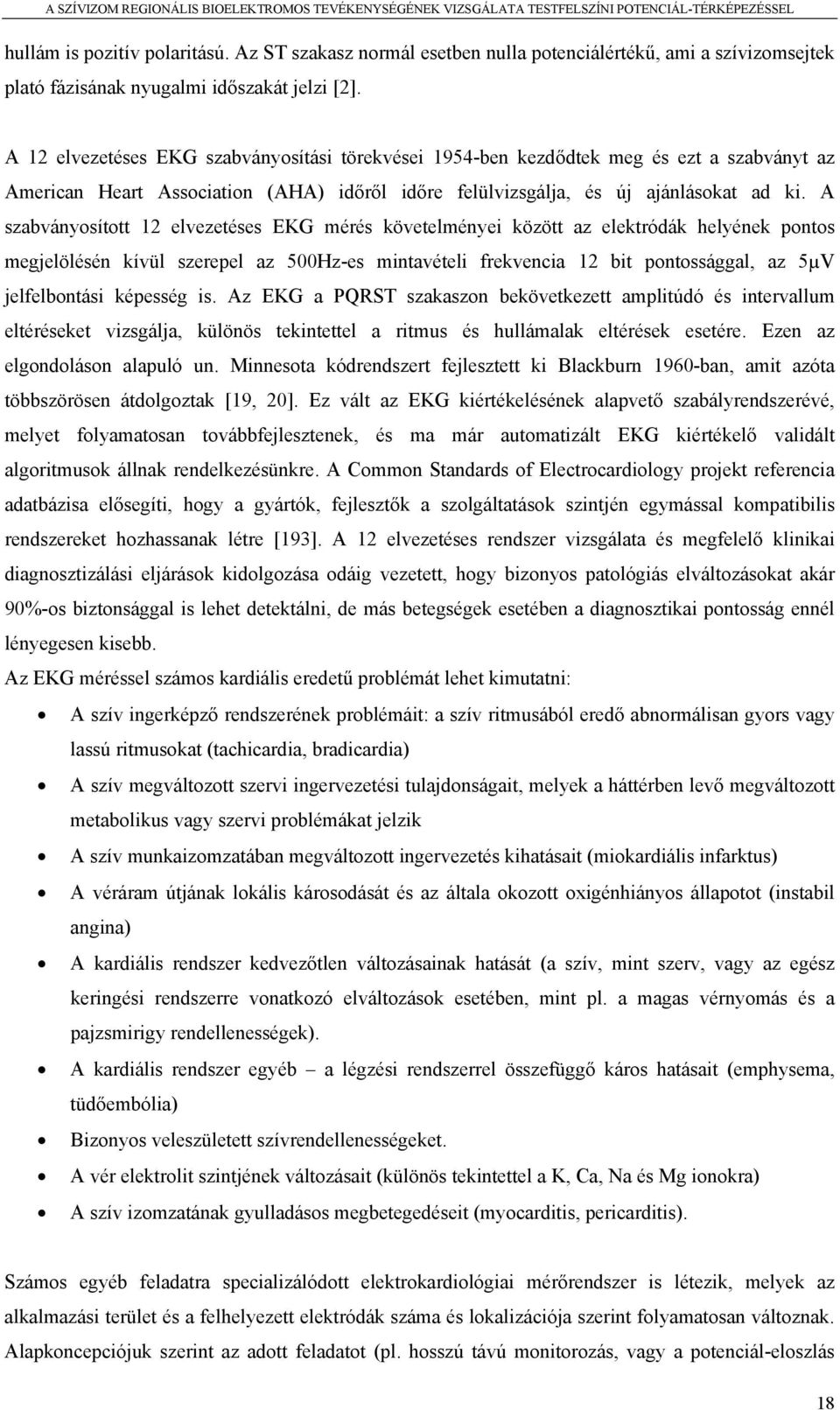

18 hullám is pozitív polaritású. Az ST szakasz normál esetben nulla potenciálértékű, ami a szívizomsejtek plató fázisának nyugalmi időszakát jelzi [2]. A 12 elvezetéses EKG szabványosítási törekvései 1954-ben kezdődtek meg és ezt a szabványt az American Heart Association (AHA) időről időre felülvizsgálja, és új ajánlásokat ad ki. A szabványosított 12 elvezetéses EKG mérés követelményei között az elektródák helyének pontos megjelölésén kívül szerepel az 500Hz-es mintavételi frekvencia 12 bit pontossággal, az 5µV jelfelbontási képesség is. Az EKG a PQRST szakaszon bekövetkezett amplitúdó és intervallum eltéréseket vizsgálja, különös tekintettel a ritmus és hullámalak eltérések esetére. Ezen az elgondoláson alapuló un. Minnesota kódrendszert fejlesztett ki Blackburn 1960-ban, amit azóta többszörösen átdolgoztak [19, 20]. Ez vált az EKG kiértékelésének alapvető szabályrendszerévé, melyet folyamatosan továbbfejlesztenek, és ma már automatizált EKG kiértékelő validált algoritmusok állnak rendelkezésünkre. A Common Standards of Electrocardiology projekt referencia adatbázisa elősegíti, hogy a gyártók, fejlesztők a szolgáltatások szintjén egymással kompatibilis rendszereket hozhassanak létre [193]. A 12 elvezetéses rendszer vizsgálata és megfelelő klinikai diagnosztizálási eljárások kidolgozása odáig vezetett, hogy bizonyos patológiás elváltozásokat akár 90%-os biztonsággal is lehet detektálni, de más betegségek esetében a diagnosztikai pontosság ennél lényegesen kisebb. Az EKG méréssel számos kardiális eredetű problémát lehet kimutatni: A szív ingerképző rendszerének problémáit: a szív ritmusából eredő abnormálisan gyors vagy lassú ritmusokat (tachicardia, bradicardia) A szív megváltozott szervi ingervezetési tulajdonságait, melyek a háttérben levő megváltozott metabolikus vagy szervi problémákat jelzik A szív munkaizomzatában megváltozott ingervezetés kihatásait (miokardiális infarktus) A véráram útjának lokális károsodását és az általa okozott oxigénhiányos állapotot (instabil angina) A kardiális rendszer kedvezőtlen változásainak hatását (a szív, mint szerv, vagy az egész keringési rendszerre vonatkozó elváltozások esetében, mint pl. a magas vérnyomás és a pajzsmirigy rendellenességek). A kardiális rendszer egyéb a légzési rendszerrel összefüggő káros hatásait (emphysema, tüdőembólia) Bizonyos veleszületett szívrendellenességeket. A vér elektrolit szintjének változásait (különös tekintettel a K, Ca, Na és Mg ionokra) A szív izomzatának gyulladásos megbetegedéseit (myocarditis, pericarditis). Számos egyéb feladatra specializálódott elektrokardiológiai mérőrendszer is létezik, melyek az alkalmazási terület és a felhelyezett elektródák száma és lokalizációja szerint folyamatosan változnak. Alapkoncepciójuk szerint az adott feladatot (pl. hosszú távú monitorozás, vagy a potenciál-eloszlás 18

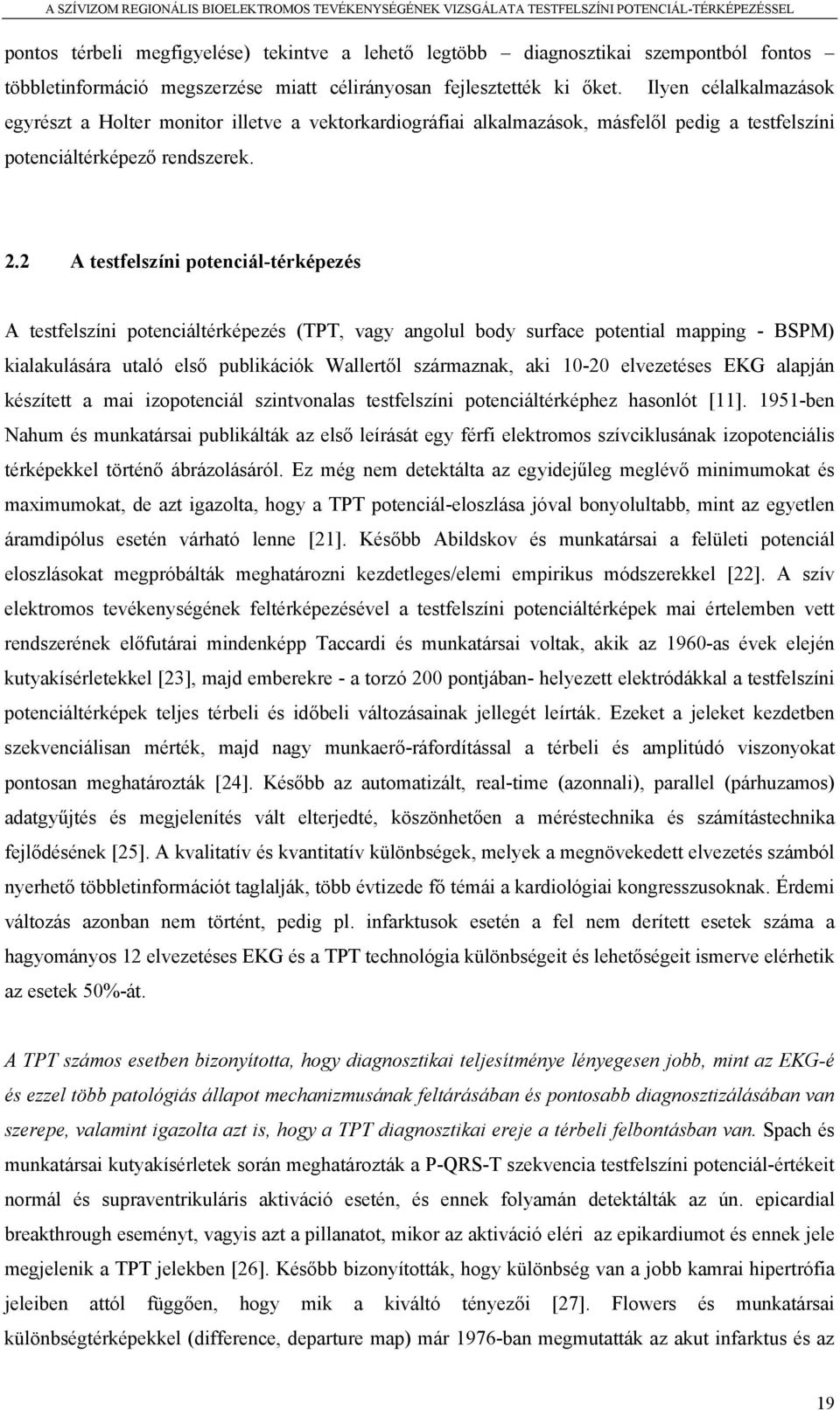

19 pontos térbeli megfigyelése) tekintve a lehető legtöbb diagnosztikai szempontból fontos többletinformáció megszerzése miatt célirányosan fejlesztették ki őket. Ilyen célalkalmazások egyrészt a Holter monitor illetve a vektorkardiográfiai alkalmazások, másfelől pedig a testfelszíni potenciáltérképező rendszerek. 2.2 A testfelszíni potenciál-térképezés A testfelszíni potenciáltérképezés (TPT, vagy angolul body surface potential mapping - BSPM) kialakulására utaló első publikációk Wallertől származnak, aki elvezetéses EKG alapján készített a mai izopotenciál szintvonalas testfelszíni potenciáltérképhez hasonlót [11] ben Nahum és munkatársai publikálták az első leírását egy férfi elektromos szívciklusának izopotenciális térképekkel történő ábrázolásáról. Ez még nem detektálta az egyidejűleg meglévő minimumokat és maximumokat, de azt igazolta, hogy a TPT potenciál-eloszlása jóval bonyolultabb, mint az egyetlen áramdipólus esetén várható lenne [21]. Később Abildskov és munkatársai a felületi potenciál eloszlásokat megpróbálták meghatározni kezdetleges/elemi empirikus módszerekkel [22]. A szív elektromos tevékenységének feltérképezésével a testfelszíni potenciáltérképek mai értelemben vett rendszerének előfutárai mindenképp Taccardi és munkatársai voltak, akik az 1960-as évek elején kutyakísérletekkel [23], majd emberekre - a torzó 200 pontjában- helyezett elektródákkal a testfelszíni potenciáltérképek teljes térbeli és időbeli változásainak jellegét leírták. Ezeket a jeleket kezdetben szekvenciálisan mérték, majd nagy munkaerő-ráfordítással a térbeli és amplitúdó viszonyokat pontosan meghatározták [24]. Később az automatizált, real-time (azonnali), parallel (párhuzamos) adatgyűjtés és megjelenítés vált elterjedté, köszönhetően a méréstechnika és számítástechnika fejlődésének [25]. A kvalitatív és kvantitatív különbségek, melyek a megnövekedett elvezetés számból nyerhető többletinformációt taglalják, több évtizede fő témái a kardiológiai kongresszusoknak. Érdemi változás azonban nem történt, pedig pl. infarktusok esetén a fel nem derített esetek száma a hagyományos 12 elvezetéses EKG és a TPT technológia különbségeit és lehetőségeit ismerve elérhetik az esetek 50%-át. A TPT számos esetben bizonyította, hogy diagnosztikai teljesítménye lényegesen jobb, mint az EKG-é és ezzel több patológiás állapot mechanizmusának feltárásában és pontosabb diagnosztizálásában van szerepe, valamint igazolta azt is, hogy a TPT diagnosztikai ereje a térbeli felbontásban van. Spach és munkatársai kutyakísérletek során meghatározták a P-QRS-T szekvencia testfelszíni potenciál-értékeit normál és supraventrikuláris aktiváció esetén, és ennek folyamán detektálták az ún. epicardial breakthrough eseményt, vagyis azt a pillanatot, mikor az aktiváció eléri az epikardiumot és ennek jele megjelenik a TPT jelekben [26]. Később bizonyították, hogy különbség van a jobb kamrai hipertrófia jeleiben attól függően, hogy mik a kiváltó tényezői [27]. Flowers és munkatársai különbségtérképekkel (difference, departure map) már 1976-ban megmutatták az akut infarktus és az 19

20 infarktust megelőző és azt követő állapotok közötti különbséget, elsősorban olyan a QRS-en megtalálható jellegzetességeket emelve ki, melyek a standard EKG diagnosztikai kritériumai között nem szerepeltek [28] ben Vincent és munkatársai a hagyományos 12 elvezetéses EKG és a TPT mérési eredményeit vetették össze régi miokardiális infarktusos páciensek esetén. Míg az EKG normál értéket mutatott, a TPT képes volt szignifikánsan jelezni a korábbi infarktus tényét [29]. Mirvis kutyakísérletekkel az epikardiális ischemiás állapot pontos helyzetét volt képes meghatározni [30]. Koinreich és kollegái indirekt módon egy nagy - több diagnosztikai csoportot felölelő - vizsgálatban bebizonyították, hogy az anterior és posterior infarktusok, valamint a balkamra hipertrófiás esetek egymástól való legjobb szeparálását olyan elvezetésekkel szám szerint 4-6 elvezetéssel lehet megoldani, melyeket a standard 12 elvezetés nem tartalmaz. Megmutatták továbbá, hogy ischemiás esetekben az ST depresszió maximális értékei nem a 12 elvezetés elektródáinak lokalizációjával esnek egybe, így csak bővített elektródarendszerrel érzékelhetők [31, 32]. Később Koinreich és Lux közösen belátták, hogy 4 kiegészítő elvezetés használata esetén (V4R, V8, V8R és V8R-RS) a diagnosztikai információ 96-99%-a az újonnan bevezetett elvezetésekből származik, tehát mindenképpen indokolt lenne felülvizsgálni a hagyományos 12 elvezetéses rendszert. Ezzel optimalizálni lehetne több patológiás elváltozás diagnosztizálását is, többek között a hipertrófia, fibrózis, infarktus (mérete), lokális ischemia, kamrai ingervezetési rendellenességek detektálását [33, 34, 183]. Az infarktusos, ischemiás területek pontosabb feltárására számos vizsgálat folyik az óta is, a diagnosztikai szempontból fontos időtartomány és főleg a lokalizáció meghatározására [ , 186, 195], valamint a korábban lezajlott de EKG eltérést nem mutató patológiás állapotok feltárására [48, 194]. De Ambroggi és Taccardi, valamint munkatársaik meghatározták a WPW szindrómás esetek preexcitációs területének detektálási kritériumait [35], ami nagy jelentőségűvé vált az ún. accessory pathway pontos helyének noninvazív feltárásában, és a radiofrekvenciás abláció előkészítése folyamán [185]. Stilli és munkatársaik voltak az elsők, akik képesek voltak a TPT jelek alapján érzékelni a balszár-blokkos eseteket [36] Majd Liebman és mtsi. meghatározták a jobbszár blokk TPT-n detektálható paramétereit, később ezt a munkát alapul véve Sohi és Flowers elkülönítette jellegzetességeit az egyes bal hemiblokkok jellegzetességeit is [37, 38]. Több betegség egyidejű diagnosztizálása nehéz feladat TPT rendszerekkel is, de izointegrál és izopotenciál térképek segítségével Song és munkatársai a jobbszár blokk jelenlétében EKG által nem diagnosztizálható - kamrai hipertrófia jeleit voltak képesek kimutatni TPT-n [39], továbbá Reich és munkatársai is közöltek tanulmányt az ischemia és miokardiális infarktus jobbszár blokktól történő statisztikai megkülönböztetésének diagnosztikai lehetőségeiről. [40]. Ezt számos tanulmány követte, köztük kiemelkedően fontos Préda és munkatársai eredményei, akik potenciáltérképekkel egyidejűleg kétféle diagnózist is képesek voltak kimutatni, egyrészt balszár blokkot (left bundle branch block, LBBB) miokardiális infarktus esetén, másrészt ischemiás szívbetegséget és érelzáródást, mellyel hipotézisük szerint kiváltható volt a Thallium-201 izotópos vizsgálat. Mindkét esetben a hagyományos 12 elvezetéses EKG alkalmatlannak bizonyult a diagnosztizálásra, ezért feltehető, hogy a TPT mérések a jövőben kiválthatják az izotópos vizsgálatokat [41-44]. A kis epikardiális méretű, EKG-val általában 20
