A KÕ TERMÉSZETESSÉGE ÉS AZ ACÉL EREJE RÖVIDÍTETT KIVITELEZÉSI ÚTMUTATÓ

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "A KÕ TERMÉSZETESSÉGE ÉS AZ ACÉL EREJE RÖVIDÍTETT KIVITELEZÉSI ÚTMUTATÓ"

Zsolt Barna
8 évvel ezelőtt
Látták:

1 A KÕ TERMÉSZETESSÉGE ÉS AZ ACÉL EREJE RÖVIDÍTETT KIVITELEZÉSI ÚTMUTATÓ 1 AMIRE SZÜKSÉGED VAN! 2 SZÜKSÉGED LEHET MÉG: Gerard cserepek Karos lemezollóra Ácsceruza Mérõszalag, vagy colostok Gömbölyû fejû szöghúzós kalapács Puha talpú cipõ HASZNÁLATA TILOS! Kombinált hajlító szerszámra Vigyázz! A vágott élek élesek! Kézi lemezolló Kicsapó zsinór Gerard szögek Ez a kivitelezési útmutató csak szemléltetõ jellegû. Itt most nem foglalkozunk az egyéb használható eszközökkel és azok biztonsági elõírásaival. Kimaradtak a tetõfóliára, illetve a tartószerkezetre (szarufák, fogópárok, stb.) vonatkozó utalások.

HASZNÁLATA TILOS! Kombinált hajlító szerszámra Vigyázz! A vágott élek élesek!

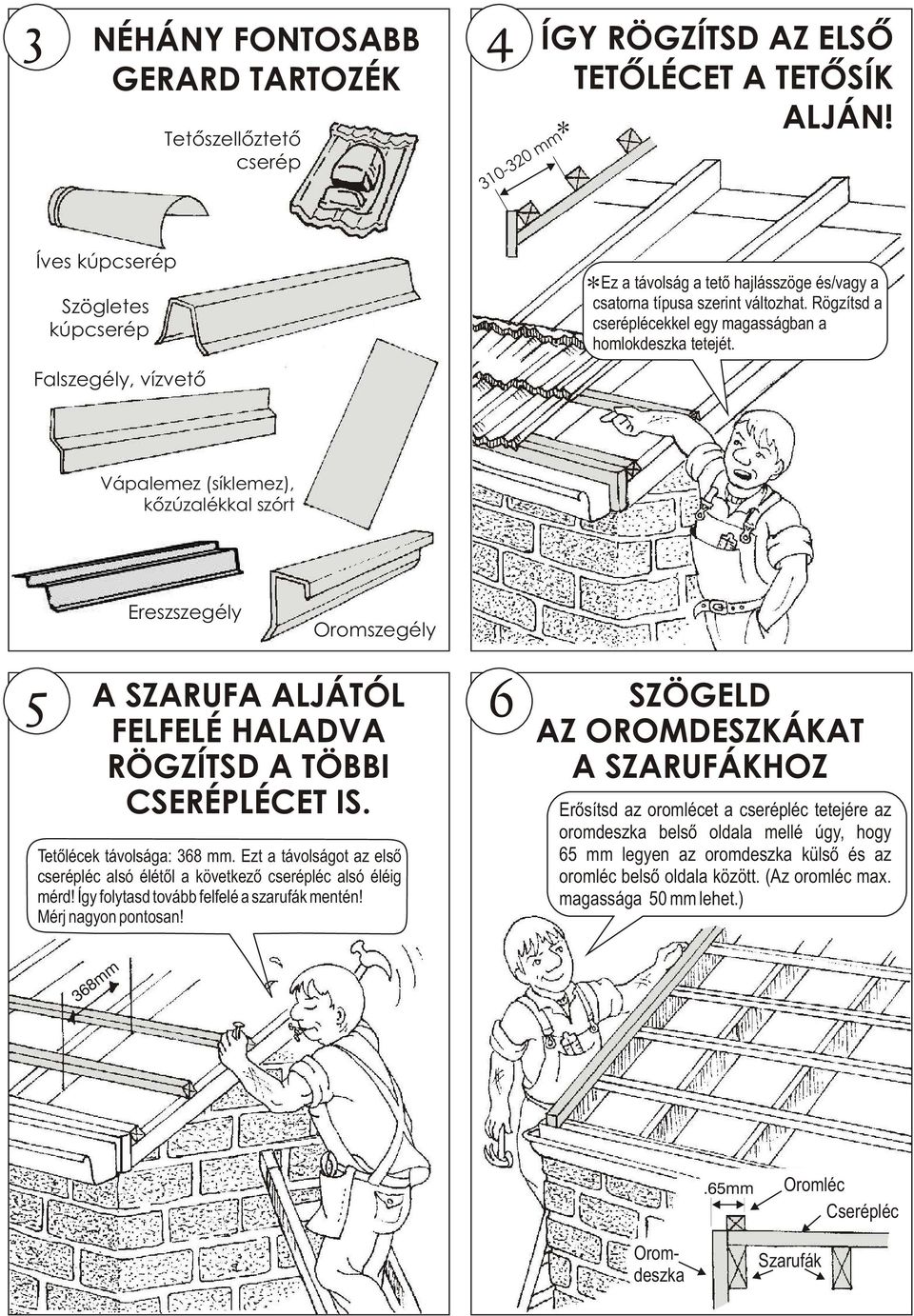

2 3 NÉHÁNY FONTOSABB GERARD TARTOZÉK Tetõszellõztetõ cserép mm ÍGY RÖGZÍTSD AZ ELSÕ TETÕLÉCET A TETÕSÍK ALJÁN! Íves kúpcserép Szögletes kúpcserép Falszegély, vízvetõ Ez a távolság a tetõ hajlásszöge és/vagy a csatorna típusa szerint változhat. Rögzítsd a cseréplécekkel egy magasságban a homlokdeszka tetejét. Vápalemez (síklemez), kõzúzalékkal szórt Ereszszegély Oromszegély 5 A SZARUFA ALJÁTÓL FELFELÉ HALADVA RÖGZÍTSD A TÖBBI CSERÉPLÉCET IS. Tetõlécek távolsága: 368 mm. Ezt a távolságot az elsõ cserépléc alsó élétõl a következõ cserépléc alsó éléig mérd! Így folytasd tovább felfelé a szarufák mentén! Mérj nagyon pontosan! 6 SZÖGELD AZ OROMDESZKÁKAT A SZARUFÁKHOZ Erõsítsd az oromlécet a cserépléc tetejére az oromdeszka belsõ oldala mellé úgy, hogy 65 mm legyen az oromdeszka külsõ és az oromléc belsõ oldala között. (Az oromléc max. magassága 50 mm lehet.) 368mm.65mm Oromléc Cserépléc Oromdeszka Szarufák

Vápalemez (síklemez), kõzúzalékkal szórt Ereszszegély Oromszegély 5 A SZARUFA ALJÁTÓL FELFELÉ HALADVA RÖGZÍTSD A TÖBBI CSERÉPLÉCET IS. Tetõlécek távolsága: 368 mm.

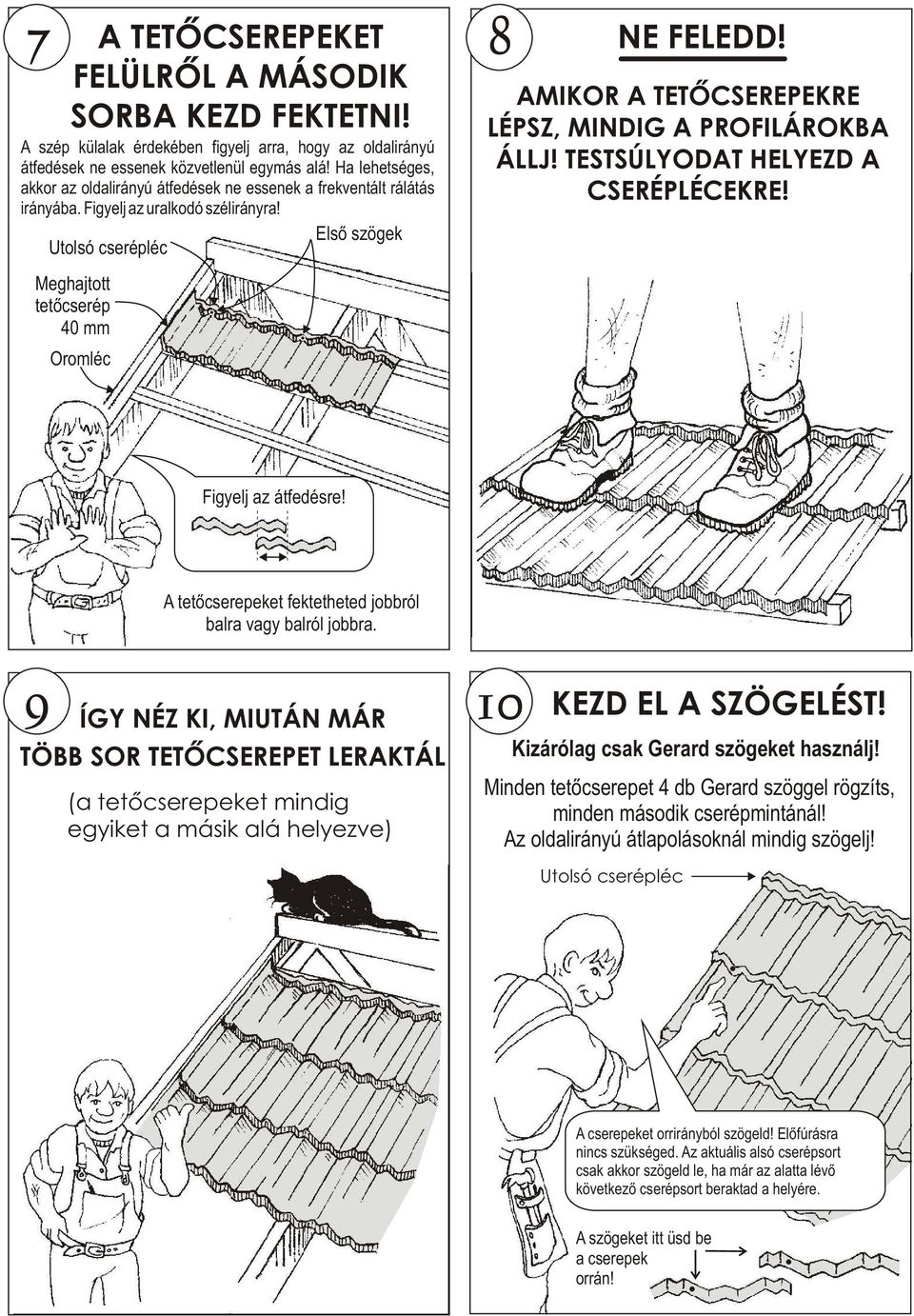

3 7 A TETÕCSEREPEKET 8 FELÜLRÕL A MÁSODIK SORBA KEZD FEKTETNI! A szép külalak érdekében figyelj arra, hogy az oldalirányú átfedések ne essenek közvetlenül egymás alá! Ha lehetséges, akkor az oldalirányú átfedések ne essenek a frekventált rálátás irányába. Figyelj az uralkodó szélirányra! Elsõ szögek Utolsó cserépléc Meghajtott tetõcserép 40 mm Oromléc NE FELEDD! AMIKOR A TETÕCSEREPEKRE LÉPSZ, MINDIG A PROFILÁROKBA ÁLLJ! TESTSÚLYODAT HELYEZD A CSERÉPLÉCEKRE! Figyelj az átfedésre! A tetõcserepeket fektetheted jobbról balra vagy balról jobbra ÍGY NÉZ KI, MIUTÁN MÁR TÖBB SOR TETÕCSEREPET LERAKTÁL (a tetõcserepeket mindig egyiket a másik alá helyezve) KEZD EL A SZÖGELÉST! Kizárólag csak Gerard szögeket használj! Minden tetõcserepet 4 db Gerard szöggel rögzíts, minden második cserépmintánál! Az oldalirányú átlapolásoknál mindig szögelj! Utolsó cserépléc A cserepeket orrirányból szögeld! Elõfúrásra nincs szükséged. Az aktuális alsó cserépsort csak akkor szögeld le, ha már az alatta lévõ következõ cserépsort beraktad a helyére. A szögeket itt üsd be a cserepek orrán!

AMIKOR A TETÕCSEREPEKRE LÉPSZ, MINDIG A PROFILÁROKBA ÁLLJ! TESTSÚLYODAT HELYEZD A CSERÉPLÉCEKRE! Figyelj az átfedésre! A tetõcserepeket fektetheted jobbról balra vagy balról jobbra.

4 11 HA A CSEREPET TÚLLÓGATOD AZ ESÕCSATORNÁBA, AKKOR SZÖGELD A LEGALSÓ CSERÉPSORT FELÜLRÕL, 10 MM-RE A CSERÉP- MINTÁZAT LEGMAGASABB PONTJÁTÓL. 10mm 4 db szöget használj cserepenként! 12 ÍGY RAKD A LEGFELSÕ CSERÉPSORT, HA SZÖGLETES KÚPCSEREPET HASZNÁLSZ! Szögeld a cserepet a gerincdeszkához! A szögeket a homlokdeszkába, vagy a mögötte lévõ cseréplécbe rögzítsd! Ha végeztél, akkor a felülrõl beütött szögek fejét vondd be a javító készlettel! Ha a legfelsõ cserépsor mérete nem egészcserép méretûre adódik, akkor mérd fel ezt a távolságot a cserépre. Hajlítsd fel a cserép hátulját, majd vágd le a felesleges cseréprészt a hajlítás vonalától 40 mm-re. 13 ÍGY RAKD A LEGFELSÕ CSERÉPSORT, HA ÍVES KÚPCSEREPET HASZNÁLSZ! Illesz két cseréplécet a gerinc mindkét oldalához. Rögzíts két 50 mm x 25 mm-es lécet az elõbb leszögelt cseréplécek hátsó felének tetejére. Ha a legfelsõ cserépsor nem egészcserép méretû, akkor úgy járj el, ahogy azt a 12-es pont alatt leírtuk. 125mm 14 NYEREGTETÕ ESETÉN A TETÕ SZÉLEINÉL RÖGZÍTSD AZ OROMSZEGÉLYT, VAGY AZ ÍVES KÚPCSEREPET EGY KIS ÁTALAKÍTÁSSAL AZ OROMDESZKÁHOZ Hajlítás 30mm Ha íves kúpcserepet használsz, akkor a megfelelõ vízzáróság érdekében alakítsd át az íves kúpcserepet a rajz szerint! Ne felejtsd el a cserép szélét felhajlítani az oromléchez!

Ha végeztél, akkor a felülrõl beütött szögek fejét vondd be a javító készlettel! Ha a legfelsõ cserépsor mérete nem egészcserép méretûre adódik, akkor mérd fel ezt a távolságot a cserépre.

5 15 ÍGY RÖGZÍTSD A SZÖGLETES KÚPCSEREPET! Hagyj kb. 80 mm-es átlapolást. Oldalanként 4 db szöggel szögeld mindkét oldalról a kúpcserepet a gerincdeszkához! Ne feledd: a szögletes kúpcserepet túl kell lógatni! 16 AZ ÉLSZARUFA ÉS KÖRNYÉKÉNEK KIALAKÍTÁSA, HA SZÖGLETES KÚPCSEREPET HASZNÁLSZ Helyezd az elsõ egész cserepet az élszarufától mm közötti távolságra. Kövesd az élszarufa vonalát és rakd a következõ cserépsorokat 50mm - 225mm is ugyanígy, a fenti távolságnak megfelelõen. Vágd be a kúpcserép végét! Hajlítsd be, ahogy a kép mutatja és szöggel rögzítsd a gerincdeszkához! Vigyázz! A tökéletes átfedés érdekében a kúpcserepek hosszirányban szûkülnek. Ellenõrizd, hogy a profilok egyenes vonalat alkotnak-e. 17 VÁGD EL A CSEREPEKET A felhajtott részeket illeszd az élszarufához, majd rögzítsd õket a helyükön. 18 AZ ÉLSZARUFA ÉS KÖRNYÉKÉNEK KIALAKÍTÁSA, HA ÍVES KÚPCSEREPET HASZNÁLSZ Helyezd az elsõ egész cserepet az élszarufától mm közötti távolságra. Kövesd az élszarufa vonalát és rakd a következõ cserépsorokat is ugyanígy, a fenti távolságnak megfelelõen. 125mm m40m 125mm A cserepeket hajlítsd fel az élszarufa oldalához. Helyezd fel és rögzítsd a szögletes kúpcserepeket, a gerincnél leírtakkal megegyezõ módon. Ellenõrizd, hogy a profilok egyenes vonalat alkotnak-e. Vigyázz! A tökéletes átfedés érdekében a kúpcserepek hosszirányban szûkülnek!

16 AZ ÉLSZARUFA ÉS KÖRNYÉKÉNEK KIALAKÍTÁSA, HA SZÖGLETES KÚPCSEREPET HASZNÁLSZ Helyezd az elsõ egész cserepet az élszarufától 50-225 mm közötti távolságra.

6 19 ÍGY KÉSZÍTSD EL A FALLEFEDÉST A KÉMÉNY KÖRÜL! 20 ÍGY ALAKÍTSD KI A VÁPACSATORNÁT Fektesd a vápadeszkát a szarufa szintjére. Hajlítsd fel a cserepet 75 mm magasan, majd helyezd rá a falszegélyt. A cserépléceket a vápacsatorna középvonalától számítva 65 mm-re vágd el úgy, hogy belógjanak a vápacsatornába. Nagyon figyelj arra, hogy a csapadék felülrõl be ne folyhasson!!! Vágd el, majd hajlítsd lefelé a cserepeket a vápacsatornába a cseréplécek végein kívül. A vápába esõ cserépdarabokat mindig orrirányból szögeld! Soha se szögeld õket a vápacsatornában a lehajtott oldaluknál! Húú! Elkészült. Kizárólagos magyarországi importõr: Gyártó: Felton Mathew Avenue, Glen Innes. P.O. Box 2183, Aukland, New Zealand. Telephone: (64 9) Európai Iroda: "Priestacott" Bradford, Holsworthy, Devon, Ex22 7AN, United Kingdom. Telephone: Facsimile: Budapest, Zirzen J. utca 38. Tel.: (06-1) Fax: (06-1) gerard@holimex.hu Internet:

!! Vágd el, majd hajlítsd lefelé a cserepeket a vápacsatornába a cseréplécek végein kívül. A vápába esõ cserépdarabokat mindig orrirányból szögeld!
