1 C14N/C15N Ipari kapu vezérlés H FULL-SERVICE OPERATOR SYSTEMS FOR GARAGE DOORS OPERATOR SYSTEMS FOR SECTIONAL DOORS OPERATOR SYSTEMS FOR SLIDING GATES OPERATOR SYSTEMS FOR HINGED GATES OPERATOR SYSTEMS FOR ROLLER SHUTTERS PARK BARRIER SYSTEMS Programozás ELECTRONIC CONTROL UNITS PRODUCT SERVICE ACCESSORIES

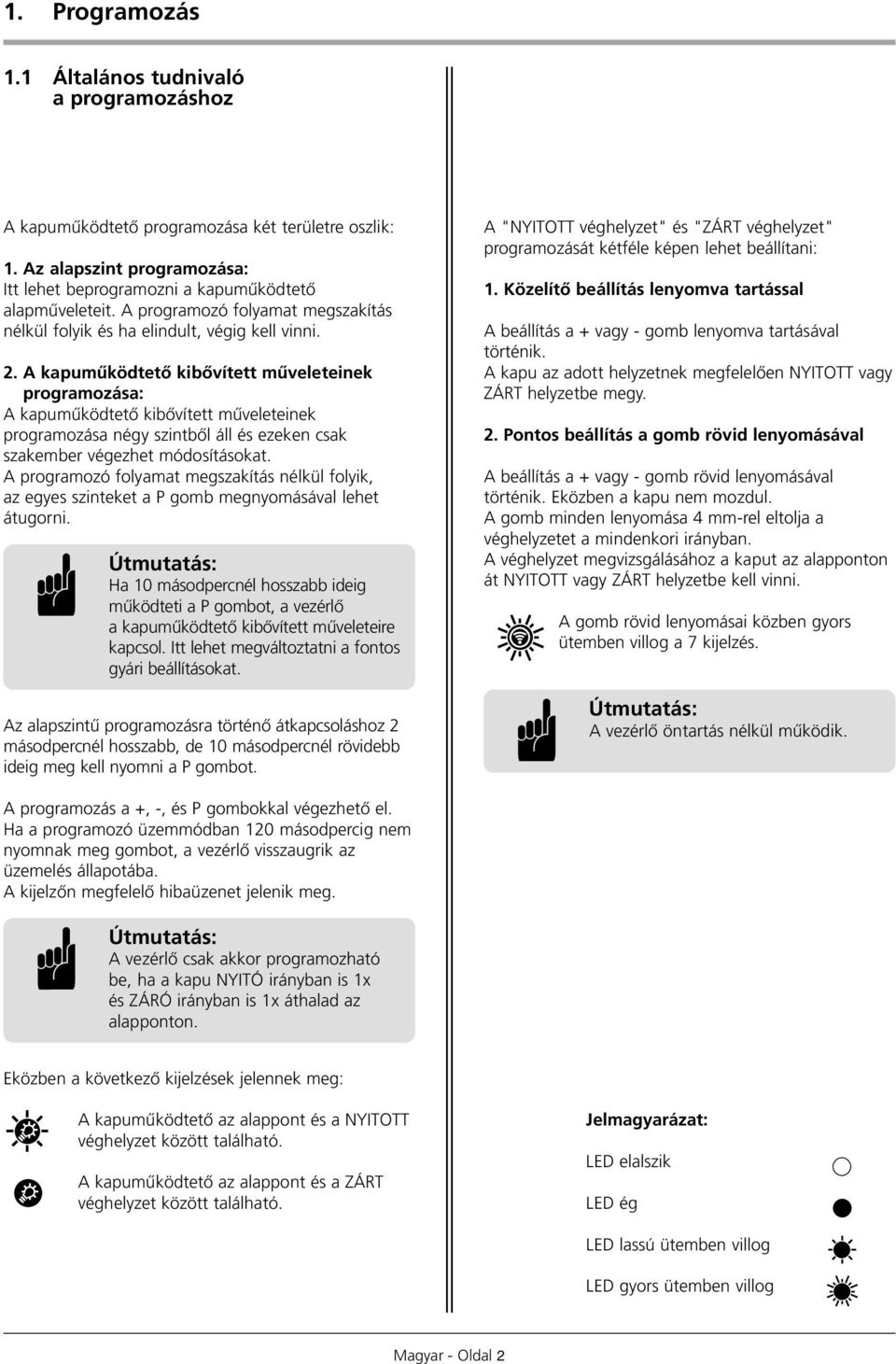

2 Programozás 1 Általános tudnivaló a programozáshoz A kapumıködtetœ programozása két területre oszlik: Az alapszint programozása: Itt lehet beprogramozni a kapumıködtetœ alapmıveleteit. A programozó folyamat megszakítás nélkül folyik és ha elindult, végig kell vinni. A kapumıködtetœ kibœvített mıveleteinek programozása: A kapumıködtetœ kibœvített mıveleteinek programozása négy szintbœl áll és ezeken csak szakember végezhet módosításokat. A programozó folyamat megszakítás nélkül folyik, az egyes szinteket a P gomb megnyomásával lehet átugorni. Útmutatás: Ha 10 másodpercnél hosszabb ideig mıködteti a P gombot, a vezérlœ a kapumıködtetœ kibœvített mıveleteire kapcsol. Itt lehet megváltoztatni a fontos gyári beállításokat. Az alapszintı programozásra történœ átkapcsoláshoz 2 másodpercnél hosszabb, de 10 másodpercnél rövidebb ideig meg kell nyomni a P gombot. A "NYITOTT véghelyzet" és "ZÁRT véghelyzet" programozását kétféle képen lehet beállítani: KözelítŒ beállítás lenyomva tartással A beállítás a + vagy - gomb lenyomva tartásával történik. A kapu az adott helyzetnek megfelelœen NYITOTT vagy ZÁRT helyzetbe megy. Pontos beállítás a gomb rövid lenyomásával A beállítás a + vagy - gomb rövid lenyomásával történik. Eközben a kapu nem mozdul. A gomb minden lenyomása 4 mm-rel eltolja a véghelyzetet a mindenkori irányban. A véghelyzet megvizsgálásához a kaput az alapponton át NYITOTT vagy ZÁRT helyzetbe kell vinni. A gomb rövid lenyomásai közben gyors ütemben villog a 7 kijelzés. Útmutatás: A vezérlœ öntartás nélkül mıködik. A programozás a +, -, és P gombokkal végezhetœ el. Ha a programozó üzemmódban 120 másodpercig nem nyomnak meg gombot, a vezérlœ visszaugrik az üzemelés állapotába. A kijelzœn megfelelœ hibaüzenet jelenik meg. Útmutatás: A vezérlœ csak akkor programozható be, ha a kapu NYITÓ irányban is 1x és ZÁRÓ irányban is 1x áthalad az alapponton. Eközben a következœ kijelzések jelennek meg: A kapumıködtetœ az alappont és a NYITOTT véghelyzet között található. A kapumıködtetœ az alappont és a ZÁRT véghelyzet között található. Magyar - Oldal 2

3 Programozás 2 Az alapszint programozása 1 A "Nyitott véghelyzet" programozása 2 A "ZÁRT véghelyzet" programozása A vezérlœ üzemelési módban van. A vezérlœ az alapprogramozás 2-es menüjében van. A programozó módba történœ átkapcsoláshoz nyomja meg a P gombot: > 2 Sek. < 10 Sek. A KAPU ZÁRT véghelyzetét állítsa be. A P gombot 10 mp-nél nem szabad tovább nyomni! Az alapponton 1x át kell haladni! A vezérlœ az alapprogramozás 1-es menüjében van. A + vagy - gomb rövid megnyomásával végezze el a pontos beállítást. A KAPU NYITOTT véghelyzetét állítsa be. A véghelyzet eltárolása. 6. Az alapponton 1x át kell haladni! Automatikus átkapcsolás a "nyitóerœ korlátozás" programozására. 7. A + vagy - gomb rövid megnyomásával végezze el a pontos beállítást. 8. A véghelyzet eltárolása. 9. Automatikus átkapcsolás a "ZÁRT véghelyzet" programozására. Magyar - Oldal 3

4 Programozás 3 A "nyitóerœ korlátozás" beprogramozása 4 A "záróerœ korlátozás" beprogramozása A vezérlœ az alapprogramozás 3-es menüjében van. A vezérlœ az alapprogramozás 4-es menüjében van. + gomb 1x Megjelenik az éppen használt beállítás. + gomb 1x Megjelenik az éppen használt beállítás. Állítsa be az erœkorlátozást a lehetœ legérzékenyebb értékre. Állítsa be az erœkorlátozást a lehetœ legérzékenyebb értékre. + vagy - gomb 1x Beállítás 1 (érzékeny) - 16 fokozatban. + vagy - gomb Beállítás 1 (érzékeny) - 16 fokozatban. A beállított érték eltárolása. A beállított érték eltárolása. 6. Automatikus átkapcsolás a "záróerœ korlátozás" programozására. 6. Automatikus átkapcsolás a "rádió távvezérlœ" programozására. Magyar - Oldal 4

5 Programozás 5 A "rádió távvezérlœ" beprogramozása Mıveletek hozzárendelése a memóriahelyekhez Akár 3, különbözœ módon kódolt mıveletet is be lehet olvasni: Rádió távvezérlœ programozása (Példa: 1-es memóriahely) Az elsœ memóriahelyet van kiválasztva. Impulzus mıvelet NYITÓ mıvelet + gomb 1x A választott memóriahely szabadon programozható. ZÁRÓ mıvelet A rádió távvezérlœ kiválasztásának beprogramozása A távkezelœ megfelelœ gombját nyomja meg. A távkezelœ kódolása bekerül a memóriába. A vezérlœ az alapprogramozás 5-ös menüjében van. Átkapcsolás a következœ memóriahelyre. + gomb 1x Ez az elsœ memóriahelyet választja ki. Ez a következœ memóriahelyet választja meg. Útmutatás: Rosszul beprogramozott kódolást új kódolással lehet átírni. De szükség esetén ki is törölhetœ! Magyar - Oldal 5

6 Programozás Rádió távvezérlœ törlése - szükség esetén (Példa: 1-es memóriahely) A rádió távvezérlœ beprogramozásának befejezése Az elsœ memóriahelyet van kiválasztva. P gombot nyomja meg addig, amíg a harmadik memóriahelyet ki nem választja. - gomb 1x A választott memóriahely szabadon törölhetœ. A rádió távvezérlœ programozása lezárul. A választott memóriahely kódolása eltınik a memóriából. A vezérlœ átkapcsol a "Gyári visszaállítás" programozására. Átkapcsolás a következœ memóriahelyre. Az alapszint programozása lezárul. A vezérlœ üzemelési módban van. Magyar - Oldal 6

7 Programozás 6 "Gyári visszaállítás" beprogramozása Reset mıvelettel minden menüpontot az elœre beállított gyári értékekre lehet visszaállítani. A vezérlœ üzemelési módban van. A programozó módba történœ átkapcsoláshoz: P gomb > 2 Sek. < 10 Sek. A P gombot 10 mp-nél nem szabad tovább nyomni! A P gombot nyomja meg 5x, mire a "Gyári visszaállítás" menübe jut. + vagy - gomb 1x "Reset nem" kiválasztás - Beállított értékek megmaradnak. - vagy + gomb 1x "Reset" kiválasztás - Gyári beállítások újból visszaállnak. Eltárolás és kilépés a programozásból Újraindítás kiválasztott RESET-nél: Minden kijelzés ég 2 másodpercig. A vezérlœ üzemelési módban van. Magyar - Oldal 7

8 Programozás 3 KapumıködtetŒ kibœvített mıveletei (csak szakembereknek) 1 A kapumıködtetœ kibœvített mıveleteinek áttekintése: Szint Mıveletek Magyarázat Gyári beállítások Kapunyitási idœ IdŒ, ameddig a kapu nyitva van, mielœtt ismét automatikusan bezáródna. Csukódást kikapcsolták ElŒfigyelmeztetési idœ IdŒ, ameddig a jelzœlámpa villog, mielœtt a kapu ismét automatikusan záródna. Csukódást kikapcsolták Programozó szint Automatikus csukódás Indulási figyelmeztetés IdŒ elœtti záródás a fénysorompón való áthajtás után IdŒ, ameddig a jelzœlámpa villog, mielœtt a kapu ismét mozgásba lendülne. A kapu a beállított kapunyitási idœ után, vagy idœ elœtt, a fénysorompón történœ áthajtás után záródik. 0 másodperc Nem JelzŒlámpák A jelzœlámpa üzemmódjánál villogás és állandó fény közt lehet választani Villog JárásidŒ korlátozás IdŒ, ami után a kapumıködtetœ lekapcsol anélkül, hogy a kapu elérné a véghelyzetet. 55 másodperc Programozó szint Paraméterek Megtanult erœkorlátozás eltolása A megtanult erœkorlátozás 1-16 közötti fokozatokban állítható be. 4-es fokozat ErŒkorlátozás mıködtetési érzékenysége Az erœkorlátozás mıködési érzékenysége 1-16 közötti fokozatokban állítható be. 13-os fokozat NYITÓERÃ korlátozás Beállítható, hogy a kapumıködtetœ leálljon-e ill. röviden vagy hosszan visszanyisson-e. Megállítás 6. Programozó szint Visszanyitási módok ZáRóERŒ korlátozás Fénysorompó bekapcsolás / fénysorompó ZÁRÁSNÁL Beállítható, hogy a kapumıködtetœ leálljon-e ill. röviden vagy hosszan visszanyisson-e. Beállítható, hogy a kapumıködtetœ leálljon-e ill. röviden vagy hosszan visszanyisson-e. Megállítás Megállítás Rácsukás-védŒ ZÁRÁSNÁL Beállítható, hogy a kapumıködtetœ leálljon-e ill. röviden vagy hosszan visszanyisson-e. röviden visszanyit Öntartás NYITÁSNÁL Elindítás után a kapumıködtetœ egészen az elœre választott helyzetig megy. Be 8. Programozó szint Üzemmódok Öntartás ZÁRÁSNÁL Elindítás után a kapumıködtetœ egészen az elœre választott helyzetig megy. Impulzus parancsok Az Impulzus gomb beélesítése járó kapumıködtetœnél. Nem Be Irányválasztó parancsok (NYITÓ ill. ZÁRÓ nyomókapcsoló) Az Irányadó gomb beélesítése járó kapumıködtetœnél. Igen Magyar - Oldal 8

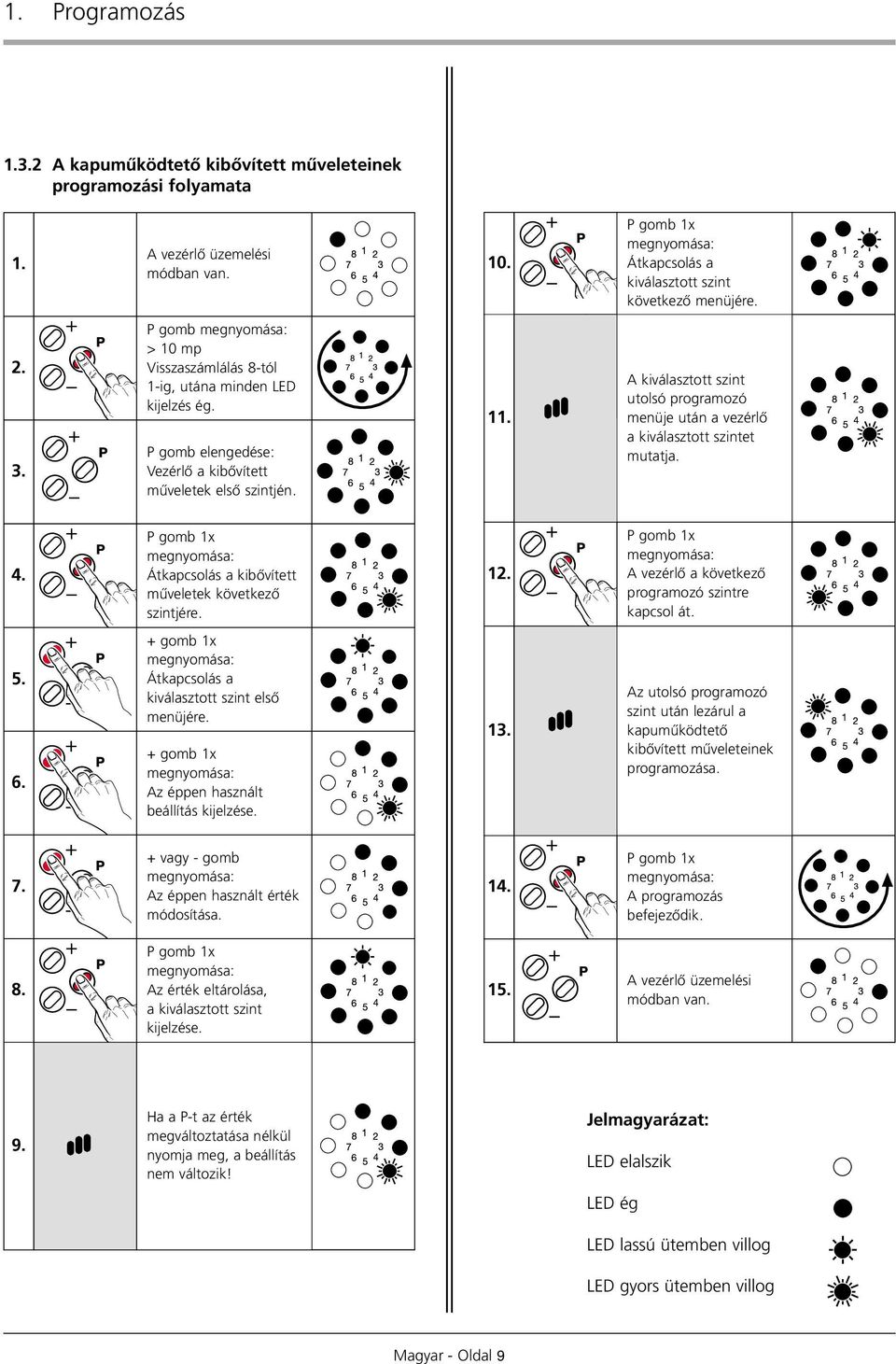

9 Programozás 2 A kapumıködtetœ kibœvített mıveleteinek programozási folyamata A vezérlœ üzemelési módban van. 10. Átkapcsolás a kiválasztott szint következœ menüjére. P gomb > 10 mp Visszaszámlálás 8-tól 1-ig, utána minden LED kijelzés ég. P gomb elengedése: VezérlŒ a kibœvített mıveletek elsœ szintjén. 1 A kiválasztott szint utolsó programozó menüje után a vezérlœ a kiválasztott szintet mutatja. Átkapcsolás a kibœvített mıveletek következœ szintjére. 1 A vezérlœ a következœ programozó szintre kapcsol át gomb 1x Átkapcsolás a kiválasztott szint elsœ menüjére. + gomb 1x Az éppen használt beállítás kijelzése. 1 Az utolsó programozó szint után lezárul a kapumıködtetœ kibœvített mıveleteinek programozása vagy - gomb Az éppen használt érték módosítása. 1 A programozás befejezœdik. 8. Az érték eltárolása, a kiválasztott szint kijelzése. 1 A vezérlœ üzemelési módban van. 9. Ha a P-t az érték megváltoztatása nélkül nyomja meg, a beállítás nem változik! Magyar - Oldal 9

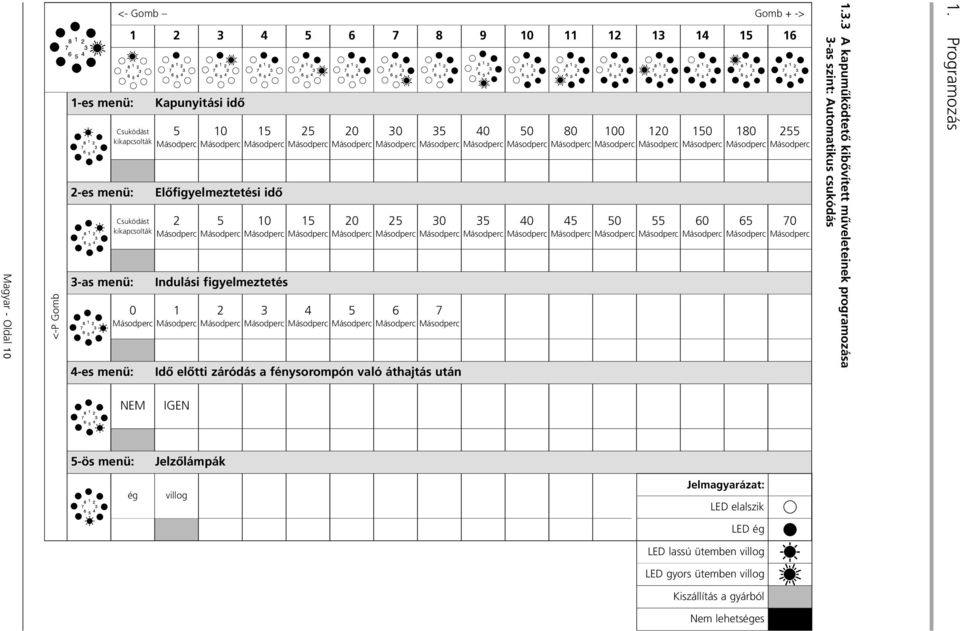

10 Magyar - Oldal 10 <-P Gomb 1 1-es menü: Csukódást kikapcsolták 2-es menü: Csukódást kikapcsolták 3-as menü: 0 4-es menü: <- Gomb Gomb + -> 2 3 Kapunyitási idœ ElŒfigyelmeztetési idœ Indulási figyelmeztetés IdŒ elœtti záródás a fénysorompón való áthajtás után A kapumıködtetœ kibœvített mıveleteinek programozása 3-as szint: Automatikus csukódás Programozás NEM IGEN 5-ös menü: ég JelzŒlámpák villog Kiszállítás a gyárból Nem lehetséges

11 Magyar - Oldal 11 <-P Gomb 1 1-es menü: 30 2-es menü: 1 3-as menü: <- Gomb Gomb + -> JárásidŒ korlátozás Megtanult erœkorlátozás eltolása ErŒkorlátozás mıködtetési érzékenysége A kapumıködtetœ kibœvített mıveleteinek programozása 4-es szint: Paraméterek Programozás Kiszállítás a gyárból Nem lehetséges

12 Magyar - Oldal 12 <-P Gomb <- Gomb Gomb + -> 1 1-es menü: Megállítás 2-es menü: Megállítás 4-es menü: Megállítás 6-os menü: 2 3 ErŒkorlátozás NYITÓ irányban Rövid visszanyitás Hosszú visszanyitás 4 Nem áll rendelkezésre ErŒkorlátozás ZÁRÓ irányban Rövid visszanyitás Hosszú visszanyitás Hosszú visszanyitás Nem áll rendelkezésre Nem áll rendelkezésre 5 Fénysorompó beélesítés / fénysorompó ZÁRÁSI iránynál Rövid visszanyitás Rácsukás-védŒ ZÁRÁSI iránynál A kapumıködtetœ kibœvített mıveleteinek programozása 6-os szint: Visszanyitási módok Programozás Megállítás Rövid visszanyitás Hosszú visszanyitás Nem áll rendelkezésre Kiszállítás a gyárból Nem lehetséges

13 Magyar - Oldal 13 <-P Gomb <- Gomb Gomb + -> es menü: Öntartás NYITÁSI iránynál KI 2-es menü: BE Öntartás ZÁRÁSI iránynál KI 3-as menü: BE Impulzus parancsadó mıködik járó kapumıködtetœnél NEM IGEN 4-es menü: NYITÓ/ZÁRÓ parancsadó mıködik járó kapumıködtetœnél 3 A kapumıködtetœ kibœvített mıveleteinek programozása 8-as szint: Üzemmódok Programozás NEM IGEN Kiszállítás a gyárból Nem lehetséges

14 Üzenetek 1 Az üzenetek kijelzése Üzenetek nyomva tartásnál Ha a kezelœ- és biztonsági elemeket nyomva tartják, megjelenik a berendezés éppen érvényes állapota. Üzenetek üzemzavaroknál A berendezés üzemzavarait megfelelœ hibaszám jelzi ki. A (6) ÜZEMZAVARellenŒrzŒ lámpa ég. A (6) ÜZEMZAVARellenŒrzŒ lámpa villog. Az állapot kijelzése (lásd alább). Az üzenetszám kijelzése (lásd 10.2). Státuszkijelzések Hibamemória A hibamemória a vezérlœ utolsó 5 hibaüzenetetét jelzi ki. IMPULZUS nyomókapcsolót mıködtették P gomb mıködtetése: Az 1-8 kijelzœk égnek. NYITÓ nyomókapcsolót mıködtették A vezérlœ az aktuális üzenetet jelzi ki. NYITÁSI rácsukás-védœ mıködött - gomb mıködtetése: Megjelennek a régebbi üzenetek. ZÁRÓ nyomókapcsolót mıködtették + gomb mıködtetése: Megjelenik az éppen fennálló üzenet. ZÁRÁSI rácsukás-védœ mıködött P gomb mıködtetése: A hibamemória kijelzése befejezœdik. Fénysorompó mıködött 6. A vezérlœ üzemelési módban van. Nyugalmi áramkör megszakadt Magyar - Oldal 14

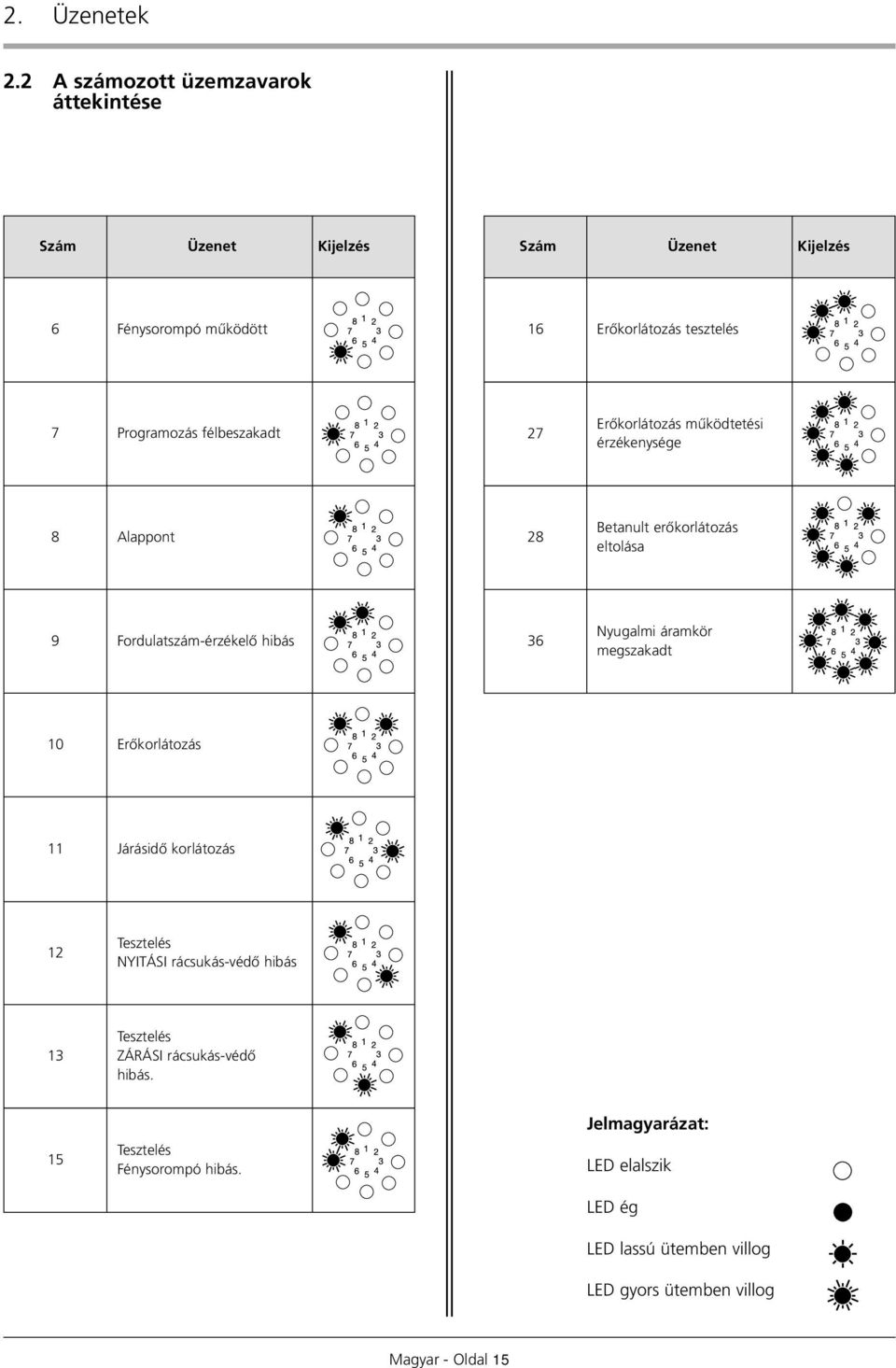

15 Üzenetek 2 A számozott üzemzavarok áttekintése Szám Üzenet Kijelzés Szám Üzenet Kijelzés 6 Fénysorompó mıködött 16 ErŒkorlátozás tesztelés 7 Programozás félbeszakadt 27 ErŒkorlátozás mıködtetési érzékenysége 8 Alappont 28 Betanult erœkorlátozás eltolása 9 Fordulatszám-érzékelŒ hibás 36 Nyugalmi áramkör megszakadt 10 ErŒkorlátozás 11 JárásidŒ korlátozás 12 Tesztelés NYITÁSI rácsukás-védœ hibás 13 Tesztelés ZÁRÁSI rácsukás-védœ hibás. 15 Tesztelés Fénysorompó hibás. Magyar - Oldal 15

16 Magyar A füzet tartalmát szerzœi jog védi. Kinyomtatni, akárcsak kivonatosan is, csak engedélyünkkel szabad. A mıszaki haladás célját szolgáló módosítások jogát fenntartjuk Havi állapot #71 430
