1 Profi-F D DK # Güde GmbH & Co. KG Birkichstraße 6 D Wolpertshausen Güde Scandinavia A/S Engelsholmvej 33 DK-8900 Randers Güde Czech, s.r.o. Počernická 120 CZ Karlovy Vary GÜDE Slovakia s.r.o Podtúreň-Roveň 208 SK Liptovský Hrádok Güde Hungary Kft. Kossuth L. út 72 H Zirc

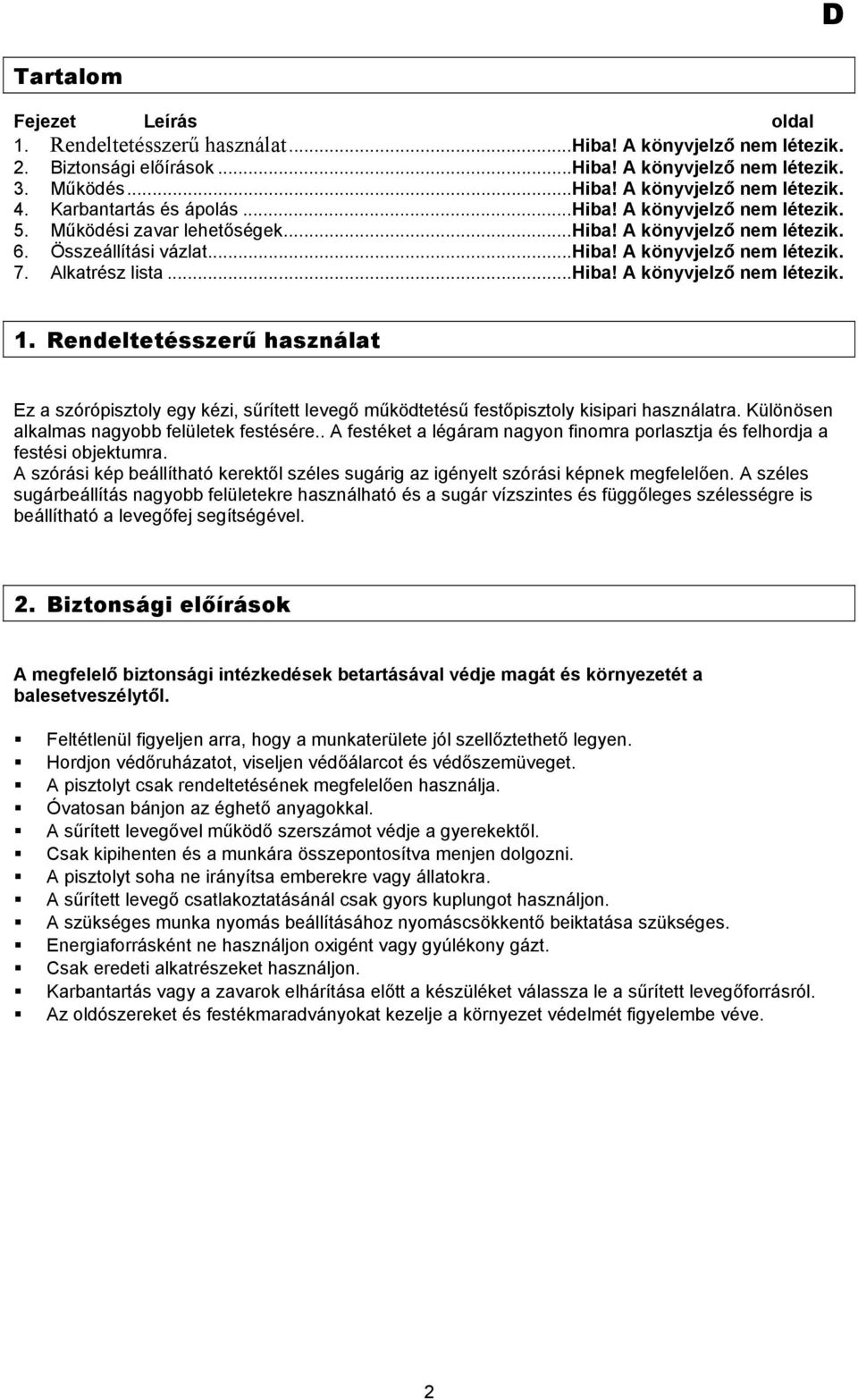

2 Tartalom Fejezet Leírás oldal 1. Rendeltetésszerű használat...hiba! A könyvjelző nem létezik. 2. Biztonsági előírások...hiba! A könyvjelző nem létezik. 3. Működés...Hiba! A könyvjelző nem létezik. 4. Karbantartás és ápolás...hiba! A könyvjelző nem létezik. 5. Működési zavar lehetőségek...hiba! A könyvjelző nem létezik. 6. Összeállítási vázlat...hiba! A könyvjelző nem létezik. 7. Alkatrész lista...hiba! A könyvjelző nem létezik. 1. Rendeltetésszerű használat Ez a szórópisztoly egy kézi, sűrített levegő működtetésű festőpisztoly kisipari használatra. Különösen alkalmas nagyobb felületek festésére.. A festéket a légáram nagyon finomra porlasztja és felhordja a festési objektumra. A szórási kép beállítható kerektől széles sugárig az igényelt szórási képnek megfelelően. A széles sugárbeállítás nagyobb felületekre használható és a sugár vízszintes és függőleges szélességre is beállítható a levegőfej segítségével. 2. Biztonsági előírások A megfelelő biztonsági intézkedések betartásával védje magát és környezetét a balesetveszélytől. Feltétlenül figyeljen arra, hogy a munkaterülete jól szellőztethető legyen. Hordjon védőruházatot, viseljen védőálarcot és védőszemüveget. A pisztolyt csak rendeltetésének megfelelően használja. Óvatosan bánjon az éghető anyagokkal. A sűrített levegővel működő szerszámot védje a gyerekektől. Csak kipihenten és a munkára összepontosítva menjen dolgozni. A pisztolyt soha ne irányítsa emberekre vagy állatokra. A sűrített levegő csatlakoztatásánál csak gyors kuplungot használjon. A szükséges munka nyomás beállításához nyomáscsökkentő beiktatása szükséges. Energiaforrásként ne használjon oxigént vagy gyúlékony gázt. Csak eredeti alkatrészeket használjon. Karbantartás vagy a zavarok elhárítása előtt a készüléket válassza le a sűrített levegőforrásról. Az oldószereket és festékmaradványokat kezelje a környezet védelmét figyelembe véve. 2

3 3. Működés Figyelem Soha ne szórjon élelmiszert vagy vegyszereket. Kőr sugár Szórt sugár Kisebb festékmenny Több festék Kisebb szóró nyomás Magasabb szóró nyomás a. A festéktartályt és a levegőtömlőt szilárdan és jól tömítetten kell a festőpisztolyra csatlakoztatni. b. A festéshez szükséges optimális légnyomás a festék viszkozitásának és előkészítési állapotának megfelelően 3 3,5 bar. c. Az optimális festékkép kb cm távolságból érhető el. A kisebb távolság vagy a túl gyors illetve túl lassú mozgatás rossz festékképet eredményez. d. Javaslat: Vegyen egy darab kartonpapírt és festés előtt mindig csináljon egy szórás próbát. A felhordás a mozgás során túlságosan egyenetlen! szórástávolsá Egyenletes felhordás. nedves a nedvesbe üh ROSSZ Szórásút kezdete szór szórásút vége Nem szór HELYES 3

4 4. Karbantartás és ápolás A munka befejezése után, azonnal a szórópisztolyt rendkívül gondosan tisztítsa meg és tartsa karba. Csak egy megtisztított festékszóró pisztoly biztosíthatja, hogy a következő munkánál problémamentesen tudjon dolgozni a készülékkel. Amennyiben a tisztítás során a fúvókát is eltávolítja, abban az esetben a menetet és a tömítést könnyű zsírral kezelni kell. Ily módon a fúvóka berágódását meggátolhatja. Figyelem: A festékszóró pisztolyt soha ne tegye egészben egy oldószerfürdőbe. A fúvóka és a fúvókatű kopó alkatrészek, ezért tartson mindig magánál készenlétben egy tartalék fúvóka készletet. Sűrített levegővel működő szerszámát/ készülékét mindig száraz térben tárolja. 5. Működési zavar lehetőségek Tünet Okok Elhárítás A festéksugár megszakad vagy lökésszerűen szór 1. Túl kevés festék van a tartályban. 2. Nagyon megdönti a szórópisztolyt 3. A festékút elzáródott. 4. Laza/sérült fúvóka. 5. Túl magas viszkozitás. 6. Eldugult lyuk a fedélben. 7. Elkopott tű-tömítés vagy laza mag. 1. feltölteni. 2. változtassa a szöget. 3. tisztítsa 4. húzza meg vagy cserélje. 5. csökkentse a viszkozitást. 6. tisztítsa 7. cserélje ki és szabályozza be a tűt. Csak helyenként van szórt kép. Rendszertelen festékkép vagy cseppképződés. Egyenetlen anyagtorlódás 1. A levegőfej elszennyeződött vagy sérült. 2. Festék ragadt a fúvókára vagy egyes részei megsérültek 1. Sérült fúvóka. 2. Túl alacsony munkanyomás. 3. Túl nagy viszkozitás. 1. Túl magas a munkanyomás. 2. Festék tömíti a levegőfejet és/vagy a fúvókát. 1. tisztítsa meg vagy cserélje ki. 2. tisztítsa meg vagy cserélje ki. 1. cserélje ki. 2. növelje a munkanyomást. 3. csökkentse a viszkozitást. 1. csökkentse a munkanyomást. 2. tisztítsa meg. 4

5 6. Összeállítási vázlat D 7. Alkatrész jegyzék Típ. Sz.. Alkatrész Vált. Sz. Poz.- Megnevezés mennyi ség Típ.- Alkatrész Vált.- Poz.- Megnevezés Beállító csavar Ravasz Ellenanya Zégergyűrű O-gyűrű Zégergyűrű Tömítés Fedőszelep rugó Fedél Szeleptű Festéktartály Nyomórugó Szűrő Szeleptű Tartálytömítés Szelepnyomó Csavarkötés O-gyűrű fúvókatű Alátét Tű rugó Állító csavar (nyomó) Ellenanya Illesztő tárcsa Állító csvar(tű) Hollandi anya Csavar Tárcsa Beállító gomb Nebler Ellenanya Fúvóka alátét Fúvóka tartó gyűrű Vezető hüvely Tömítő gyűrű O-gyűrű Állító csavar (fúvóka) Zégergyűrű Tű tömítés Pneucsatlakozás Tű tartó Fúvóka kulcs Nyomócsap Belső hatszögletű kulcs Tűcsavar Tisztító kefe Mennyi ség 5
