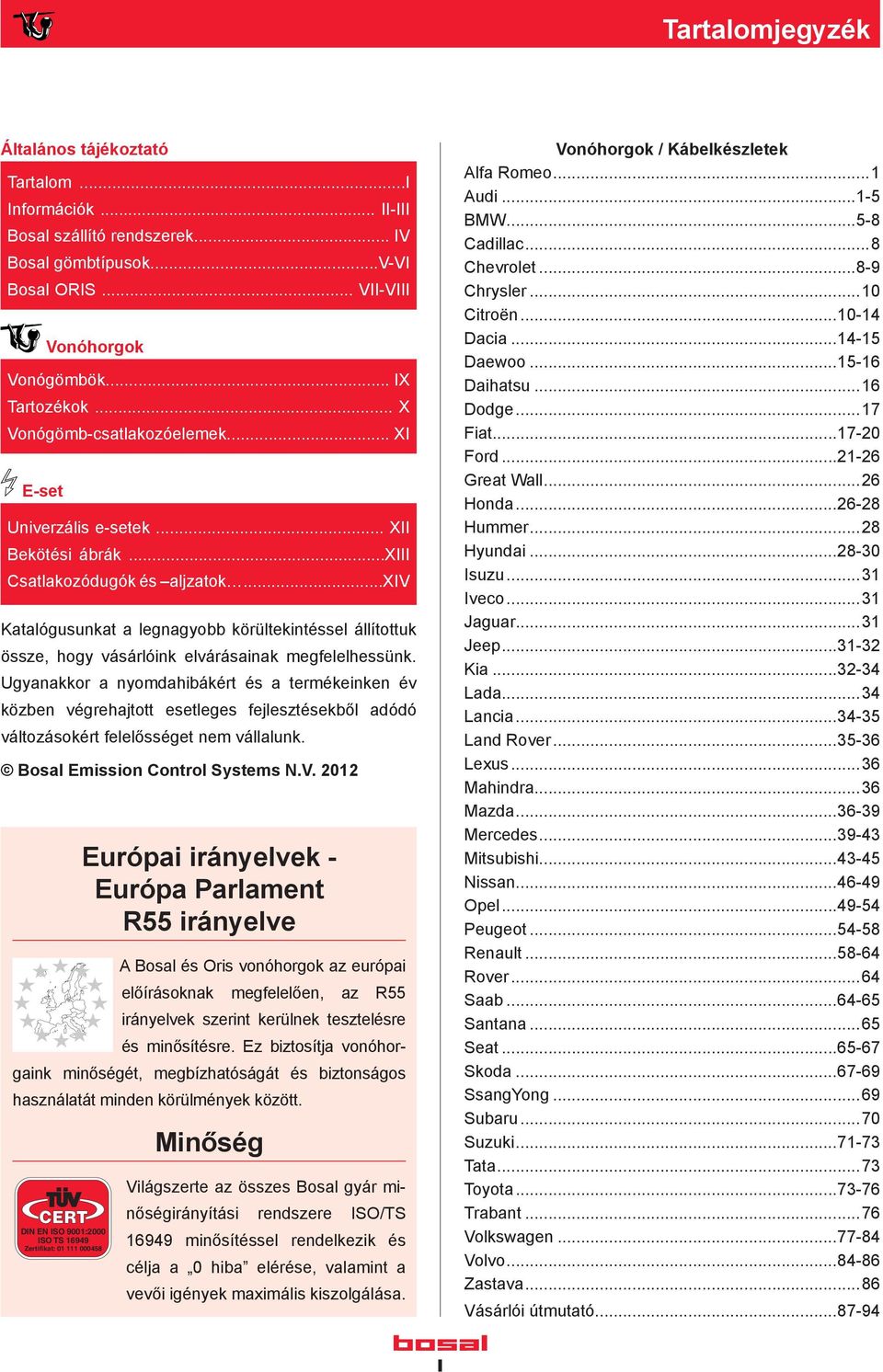

1 Tartalomjegyzék Általános tájékoztató Tartalom...I Információk... II-III Bosal szállító rendszerek... IV Bosal gömbtípusok...v-vi Bosal ORIS... VII-VIII Vonóhorgok Vonógömbök... IX Tartozékok... X Vonógömb-csatlakozóelemek... XI E-set Univerzális e-setek... XII Bekötési ábrák...xiii Csatlakozódugók és aljzatok...xiv Katalógusunkat a legnagyobb körültekintéssel állítottuk össze, hogy vásárlóink elvárásainak megfelelhessünk. Ugyanakkor a nyomdahibákért és a termékeinken év közben végrehajtott esetleges fejlesztésekből adódó változásokért felelősséget nem vállalunk. Bosal Emission Control Systems N.V Európai irányelvek - Európa Parlament R55 irányelve A Bosal és Oris vonóhorgok az európai előírásoknak megfelelően, az R55 irányelvek szerint kerülnek tesztelésre és minősítésre. Ez biztosítja vonóhorgaink minőségét, megbízhatóságát és biztonságos használatát minden körülmények között. CERT DIN EN ISO 9001:2000 ISO TS Zertifikat: Minőség Világszerte az összes Bosal gyár minőségirányítási rendszere ISO/TS minősítéssel rendelkezik és célja a 0 hiba elérése, valamint a vevői igények maximális kiszolgálása. Vonóhorgok / Kábelkészletek Alfa Romeo...1 Audi BMW Cadillac...8 Chevrolet Chrysler...10 Citroën Dacia Daewoo Daihatsu...16 Dodge...17 Fiat Ford Great Wall...26 Honda Hummer...28 Hyundai Isuzu...31 Iveco...31 Jaguar...31 Jeep Kia Lada...34 Lancia Land Rover Lexus...36 Mahindra...36 Mazda Mercedes Mitsubishi Nissan Opel Peugeot Renault Rover...64 Saab Santana...65 Seat Skoda SsangYong...69 Subaru...70 Suzuki Tata...73 Toyota Trabant...76 Volkswagen Volvo Zastava...86 Vásárlói útmutató I

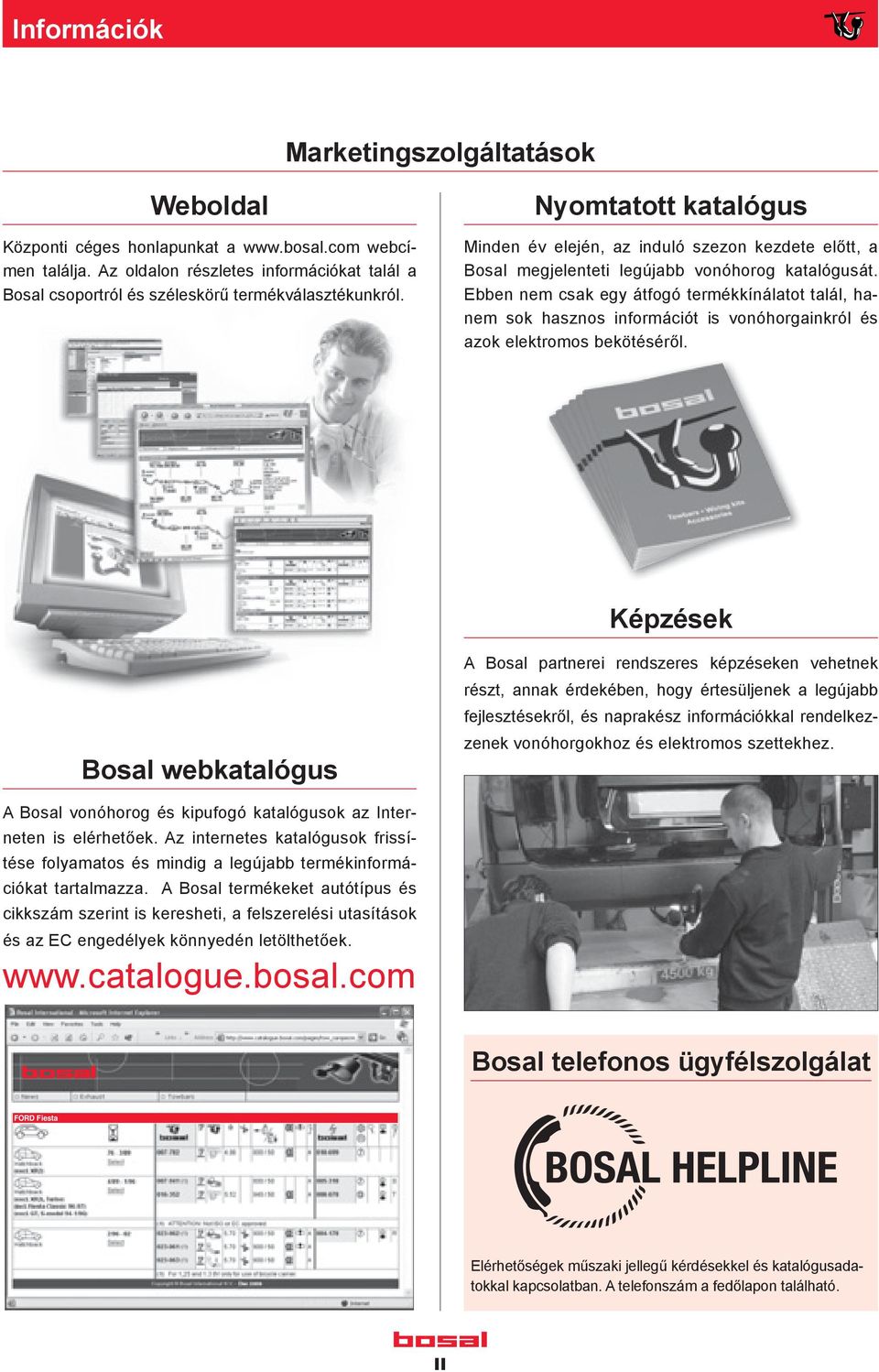

2 Információk Marketingszolgáltatások Weboldal Központi céges honlapunkat a webcímen találja. Az oldalon részletes információkat talál a Bosal csoportról és széleskörű termékválasztékunkról. Nyomtatott katalógus Minden év elején, az induló szezon kezdete előtt, a Bosal megjelenteti legújabb vonóhorog katalógusát. Ebben nem csak egy átfogó termékkínálatot talál, hanem sok hasznos információt is vonóhorgainkról és azok elektromos bekötéséről. Képzések Bosal webkatalógus A Bosal partnerei rendszeres képzéseken vehetnek részt, annak érdekében, hogy értesüljenek a legújabb fejlesztésekről, és naprakész információkkal rendelkezzenek vonóhorgokhoz és elektromos szettekhez. A Bosal vonóhorog és kipufogó katalógusok az Interneten is elérhetőek. Az internetes katalógusok frissítése folyamatos és mindig a legújabb termékinformációkat tartalmazza. A Bosal termékeket autótípus és cikkszám szerint is keresheti, a felszerelési utasítások és az EC engedélyek könnyedén letölthetőek. Bosal telefonos ügyfélszolgálat FORD Fiesta Elérhetőségek műszaki jellegű kérdésekkel és katalógusadatokkal kapcsolatban. A telefonszám a fedőlapon található. II

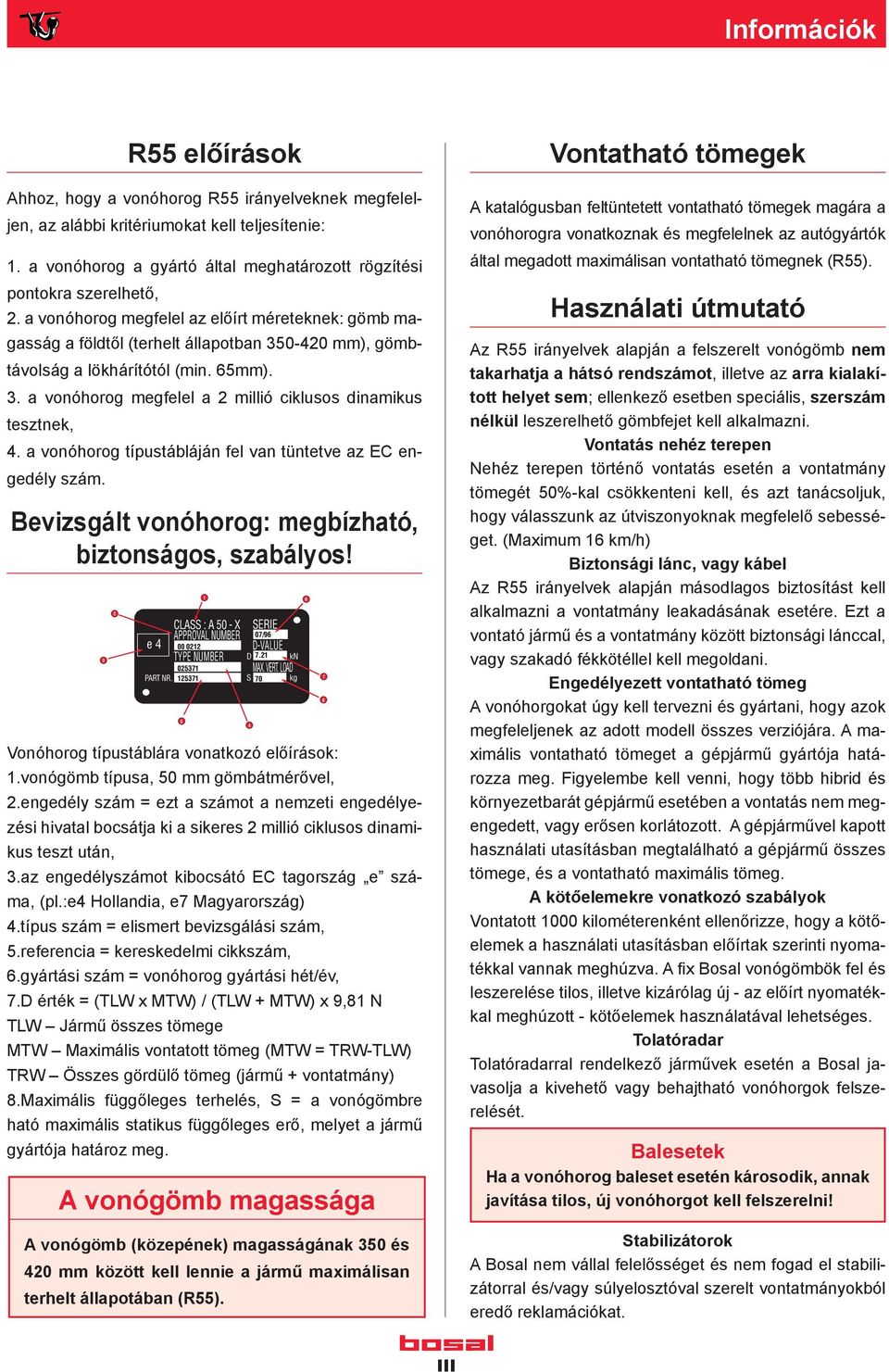

3 Információk R55 előírások Ahhoz, hogy a vonóhorog R55 irányelveknek megfeleljen, az alábbi kritériumokat kell teljesítenie: 1. a vonóhorog a gyártó által meghatározott rögzítési pontokra szerelhető, 2. a vonóhorog megfelel az előírt méreteknek: gömb magasság a földtől (terhelt állapotban mm), gömbtávolság a lökhárítótól (min. 65mm). 3. a vonóhorog megfelel a 2 millió ciklusos dinamikus tesztnek, 4. a vonóhorog típustábláján fel van tüntetve az EC engedély szám. Bevizsgált vonóhorog: megbízható, biztonságos, szabályos! 3 2 e 4 PART NR CLASS : A 50 - X APPROVAL NUMBER TYPE NUMBER SERIE 07/96 D-VALUE MAX. VERT. LOAD D 7.21 S 70 Vonóhorog típustáblára vonatkozó előírások: 1.vonógömb típusa, 50 mm gömbátmérővel, 2.engedély szám = ezt a számot a nemzeti engedélyezési hivatal bocsátja ki a sikeres 2 millió ciklusos dinamikus teszt után, 3.az engedélyszámot kibocsátó EC tagország e száma, (pl.:e4 Hollandia, e7 Magyarország) 4.típus szám = elismert bevizsgálási szám, 5.referencia = kereskedelmi cikkszám, 6.gyártási szám = vonóhorog gyártási hét/év, 7.D érték = (TLW x MTW) / (TLW + MTW) x 9,81 N TLW Jármű összes tömege MTW Maximális vontatott tömeg (MTW = TRW-TLW) TRW Összes gördülő tömeg (jármű + vontatmány) 8.Maximális függőleges terhelés, S = a vonógömbre ható maximális statikus függőleges erő, melyet a jármű gyártója határoz meg. A vonógömb magassága A vonógömb (közepének) magasságának 350 és 420 mm között kell lennie a jármű maximálisan terhelt állapotában (R55). 4 kn kg Vontatható tömegek A katalógusban feltüntetett vontatható tömegek magára a vonóhorogra vonatkoznak és megfelelnek az autógyártók által megadott maximálisan vontatható tömegnek (R55). Használati útmutató Az R55 irányelvek alapján a felszerelt vonógömb nem takarhatja a hátsó rendszámot, illetve az arra kialakított helyet sem; ellenkező esetben speciális, szerszám nélkül leszerelhető gömbfejet kell alkalmazni. Vontatás nehéz terepen Nehéz terepen történő vontatás esetén a vontatmány tömegét 50%-kal csökkenteni kell, és azt tanácsoljuk, hogy válasszunk az útviszonyoknak megfelelő sebességet. (Maximum 16 km/h) Biztonsági lánc, vagy kábel Az R55 irányelvek alapján másodlagos biztosítást kell alkalmazni a vontatmány leakadásának esetére. Ezt a vontató jármű és a vontatmány között biztonsági lánccal, vagy szakadó fékkötéllel kell megoldani. Engedélyezett vontatható tömeg A vonóhorgokat úgy kell tervezni és gyártani, hogy azok megfeleljenek az adott modell összes verziójára. A maximális vontatható tömeget a gépjármű gyártója határozza meg. Figyelembe kell venni, hogy több hibrid és környezetbarát gépjármű esetében a vontatás nem megengedett, vagy erősen korlátozott. A gépjárművel kapott használati utasításban megtalálható a gépjármű összes tömege, és a vontatható maximális tömeg. A kötőelemekre vonatkozó szabályok Vontatott 1000 kilométerenként ellenőrizze, hogy a kötőelemek a használati utasításban előírtak szerinti nyomatékkal vannak meghúzva. A fi x Bosal vonógömbök fel és leszerelése tilos, illetve kizárólag új - az előírt nyomatékkal meghúzott - kötőelemek használatával lehetséges. Tolatóradar Tolatóradarral rendelkező járművek esetén a Bosal javasolja a kivehető vagy behajtható vonóhorgok felszerelését. Balesetek Ha a vonóhorog baleset esetén károsodik, annak javítása tilos, új vonóhorgot kell felszerelni! Stabilizátorok A Bosal nem vállal felelősséget és nem fogad el stabilizátorral és/vagy súlyelosztóval szerelt vontatmányokból eredő reklamációkat. III

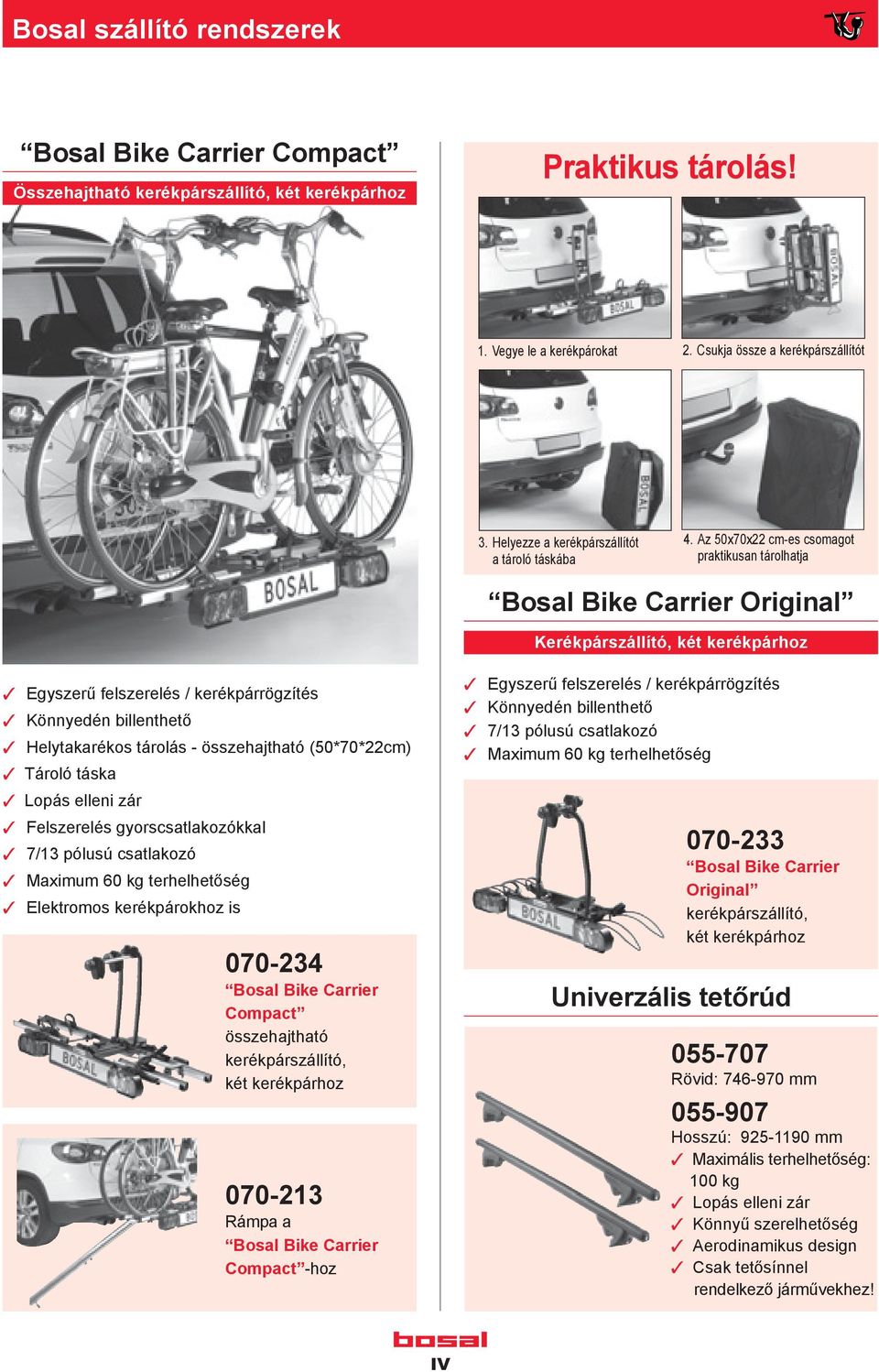

4 Bosal szállító rendszerek Bosal Bike Carrier Compact Összehajtható kerékpárszállító, két kerékpárhoz Praktikus tárolás! 1. Vegye le a kerékpárokat 2. Csukja össze a kerékpárszállítót 3. Helyezze a kerékpárszállítót a tároló táskába 4. Az 50x70x22 cm-es csomagot praktikusan tárolhatja Bosal Bike Carrier Original Kerékpárszállító, két kerékpárhoz Egyszerű felszerelés / kerékpárrögzítés Könnyedén billenthető Helytakarékos tárolás - összehajtható (50*70*22cm) Tároló táska Lopás elleni zár Felszerelés gyorscsatlakozókkal 7/13 pólusú csatlakozó Maximum 60 kg terhelhetőség Elektromos kerékpárokhoz is Bosal Bike Carrier Compact összehajtható kerékpárszállító, két kerékpárhoz Rámpa a Bosal Bike Carrier Compact -hoz Egyszerű felszerelés / kerékpárrögzítés Könnyedén billenthető 7/13 pólusú csatlakozó Maximum 60 kg terhelhetőség Bosal Bike Carrier Original kerékpárszállító, két kerékpárhoz Univerzális tetőrúd Rövid: mm Hosszú: mm Maximális terhelhetőség: 100 kg Lopás elleni zár Könnyű szerelhetőség Aerodinamikus design Csak tetősínnel rendelkező járművekhez! IV

5 Bosal gömbtípusok FÜGGŐLEGESEN LEVEHETŐ Tökéletes kivitel a legmagasabb igényekhez Legújabb trendek Az utóbbi időben megfi gyelhető, hogy a kivehető vonóhorgok egyre népszerűbbek. A vonógömb levétele után - a rendszertől függően teljesen, illetve majdnem teljesen láthatatlanok. Kezelésük kényelmes, egyszerű és kivitelükből adódóan nem befolyásolják a jármű egységét. AK41 Automata rendszer igényes autóvezetőknek O.E. szakértelem az AfterMarket-en Függőlegesen kivehető rendszer, levéve teljesen láthatatlan Magas D-érték, nagy terhelhetőség Teljesen automata zármechanizmus Felhasználóbarát kezelés AK6 A bizonyított Bosal minőség TOP minőség Függőlegesen kivehető rendszer, levéve teljesen láthatatlan Teljesen automata zármechanizmus Felhasználóbarát kezelés Oris függőlegesen levehető (AK41) 3-golyós zármechanizmus { Függőlegesen levehető (AK6) V

6 Bosal gömbtípusok VÍZSZINTESEN KIVEHETŐ Gyors és praktikus AK10 A kedvező árú kivehető vonóhorog Praktikus és modern design Félautomata zármechanizmus Döntött ház az esztétikusabb megjelenés miatt FIX VONÓHORGOK A klasszikusok Fix kétcsavaros Gyakori és nehéz terhek vontatásához Fix vonógömbnek minősül Nagy terhek vontatásához ajánlott ] Szerelhető kétcsavaros â Vízszintesen kivehető (AK10) Az AK10 kifejezetten a kis és gazdaságos járművekhez kompromisszumok nélkül kifejlesztett kivehető vonóhorog rendszer, melynek alapja a gyári beszállításban (OE) is használt mechanizmus. Fix hegesztett Alap kivitel gyakori vontatáshoz A vonógömb a horogtesthez hegesztve A vonógömb leszerelése nem lehetséges ECOFIT Gazdaságos kivehető rendszer Kiváló ár-érték arány Könnyű kezelés [ Hegesztett Talpas vonógömb M Ecofi t AK4 Áruszállító és off-road járművekhez Nagy terhelhetőség, nehéz terhek vontatásához Két- és négyfuratos változatban (járműtípustól függően, esetenként állítható gömbmagassággal) Ambiciózus autóvezetőknek Teljesen automata zármechanizmus Felhasználóbarát kezelés } Vízszintesen kivehető (AK4)? Talpas vonógömb (állítható magasságú) VI

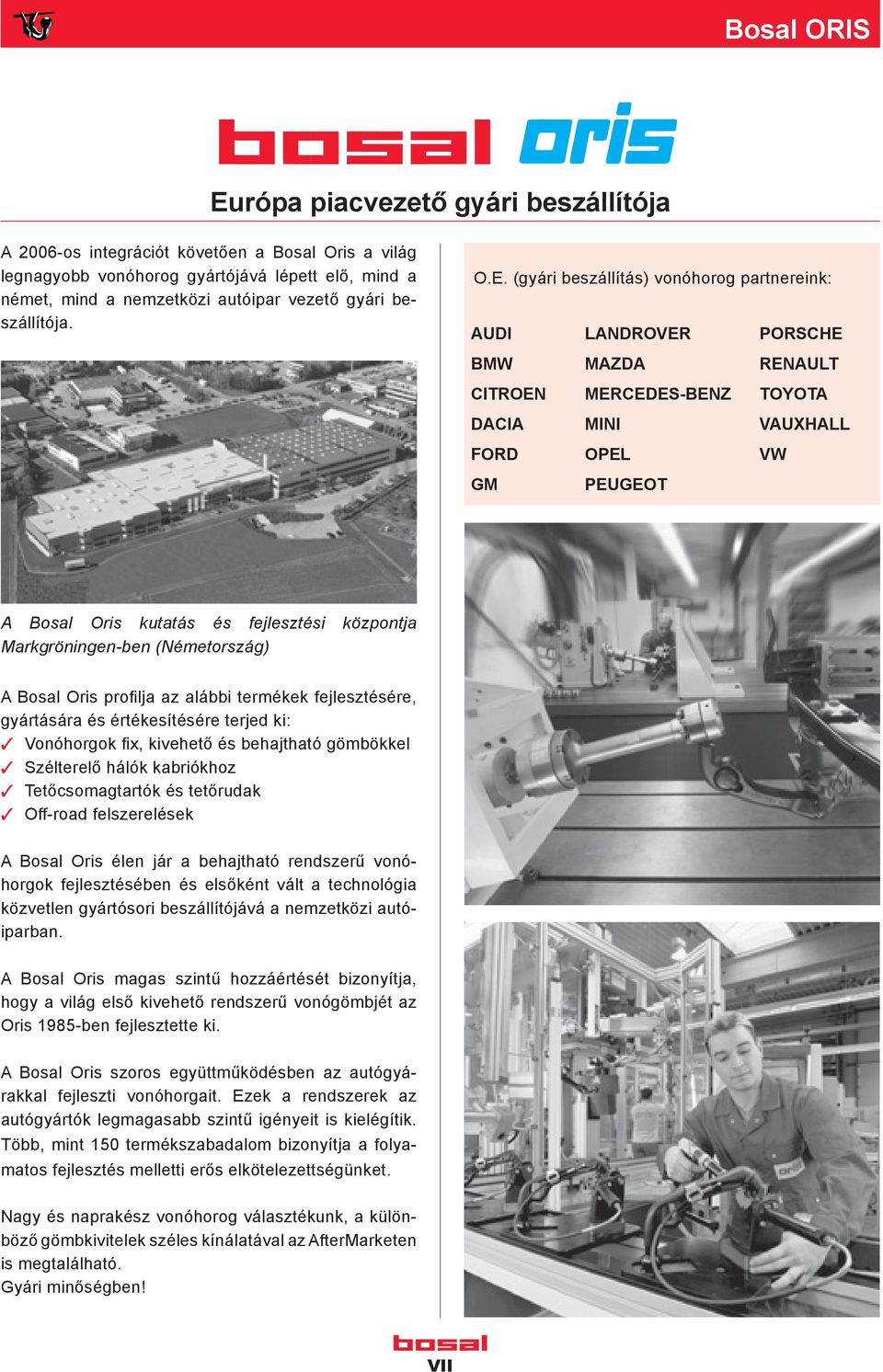

7 Bosal ORIS Európa piacvezető gyári beszállítója A 2006-os integrációt követően a Bosal Oris a világ legnagyobb vonóhorog gyártójává lépett elő, mind a német, mind a nemzetközi autóipar vezető gyári beszállítója. O.E. (gyári beszállítás) vonóhorog partnereink: AUDI LANDROVER PORSCHE BMW CITROEN DACIA FORD GM MAZDA MERCEDES-BENZ MINI OPEL PEUGEOT RENAULT TOYOTA VAUXHALL VW A Bosal Oris kutatás és fejlesztési központja Markgröningen-ben (Németország) A Bosal Oris profi lja az alábbi termékek fejlesztésére, gyártására és értékesítésére terjed ki: Vonóhorgok fi x, kivehető és behajtható gömbökkel Szélterelő hálók kabriókhoz Tetőcsomagtartók és tetőrudak Off-road felszerelések A Bosal Oris élen jár a behajtható rendszerű vonóhorgok fejlesztésében és elsőként vált a technológia közvetlen gyártósori beszállítójává a nemzetközi autóiparban. A Bosal Oris magas szintű hozzáértését bizonyítja, hogy a világ első kivehető rendszerű vonógömbjét az Oris 1985-ben fejlesztette ki. A Bosal Oris szoros együttműködésben az autógyárakkal fejleszti vonóhorgait. Ezek a rendszerek az autógyártók legmagasabb szintű igényeit is kielégítik. Több, mint 150 termékszabadalom bizonyítja a folyamatos fejlesztés melletti erős elkötelezettségünket. Nagy és naprakész vonóhorog választékunk, a különböző gömbkivitelek széles kínálatával az AfterMarketen is megtalálható. Gyári minőségben! VII

8 Bosal ORIS -MATIC Behajtható Oris-Matic Egy pillanat alatt láthatatlan Oris-Matic: egyszerűen hajtsa be! Oris-Matic behajtható (M11) O.E. szakértelem az AfterMarket-en Használaton kívül a vonógömb és a dugaljzat nem látható Nem szükséges a vonógömb le- és felszerelése 13-pólusú e-szettel Könnyű hozzáférés a dugaljzathoz Biztonsági hangjelzés A szerelési idő megegyezik a hagyományos vonóhorgokéval Kényelmes, könnyű, tiszta és gyors kezelés Szabadalmaztatott rendszer Láthatatlan 2 másodperc alatt! Az Oris-Matic behajtható vonóhorog ideális megoldást nyújt azoknak a gépjármű tulajdonosoknak, akik el szeretnék rejteni használaton kívüli vonóhorgukat, és emellett tisztán akarják tartani a kezüket. A lökhárító alatt lévő külső kar segítségével - a szellemes forgómechanizmusnak köszönhetően - az Oris-Matic vonógömb 2 másodperc alatt eltüntethető. Az eredmény: egy teljesen láthatatlan vonóhorog, ami lényegesen egyszerűbben kezelhető, mint a kivehető vonógömbök. Az Oris-Matic behajtható vonóhorog nem csak könynyen kezeltető, de a felszerelési ideje is megegyezik a hagyományos vonóhorgokéval. Néhány esetben szükséges lehet a jármű lökhárítójának kis mértékű módosítása. Csatlakoztassa és mehet A gömb nyakába integrált elektromos dugaljzat jóvoltából elkerülhető a csatlakozó utáni, lökhárító alatti keresgélés. Az utánfutó vagy lakókocsi dugvillája egyszerűen csatlakoztatható a gömb kihajtása és rögzítése után. Biztonsági hangjelzés A biztonsági hangjelzésnek köszönhetően - ami akkor szólal meg, ha a vonógömb nem megfelelően rögzített állapotban áll - mindig biztonságosan vontathat. VIII

9 Vonógömbök Talpas vonógömbök Speciális vonószerkezetek >I kg, Függ.:150kg D-érték 20,2 kn Engedélyszám, EK 3361 A B * A = max 1500 kg B = max 3500 kg 83 mm 56 mm >I kg, Függ.:250kg D-érték 31 kn Engedélyszám, EK * max 3500 kg A D B E max 3500 kg D-érték 31 kn, EC 8112 C A B C D E Fekete M Fekete M max 3500 kg D-érték 25,1 kn, EC Szerelőcsomag 4 furatos vonógömbhöz ( ), a katalógus jelölése szerint választható. 24mm 65 mm Egyenes szárú vonógömb 10.5 mm 77 mm 98 mm max 1500 kg A A B C E E mm 80 mm Ø 28 mm Ø 22 mm * ->I 1200 kg B C M20 * Nem rendelkezik EK engedéllyel, csak mezőgazdasági használatra vagy offroad-ra (max. 40 km/h) IX

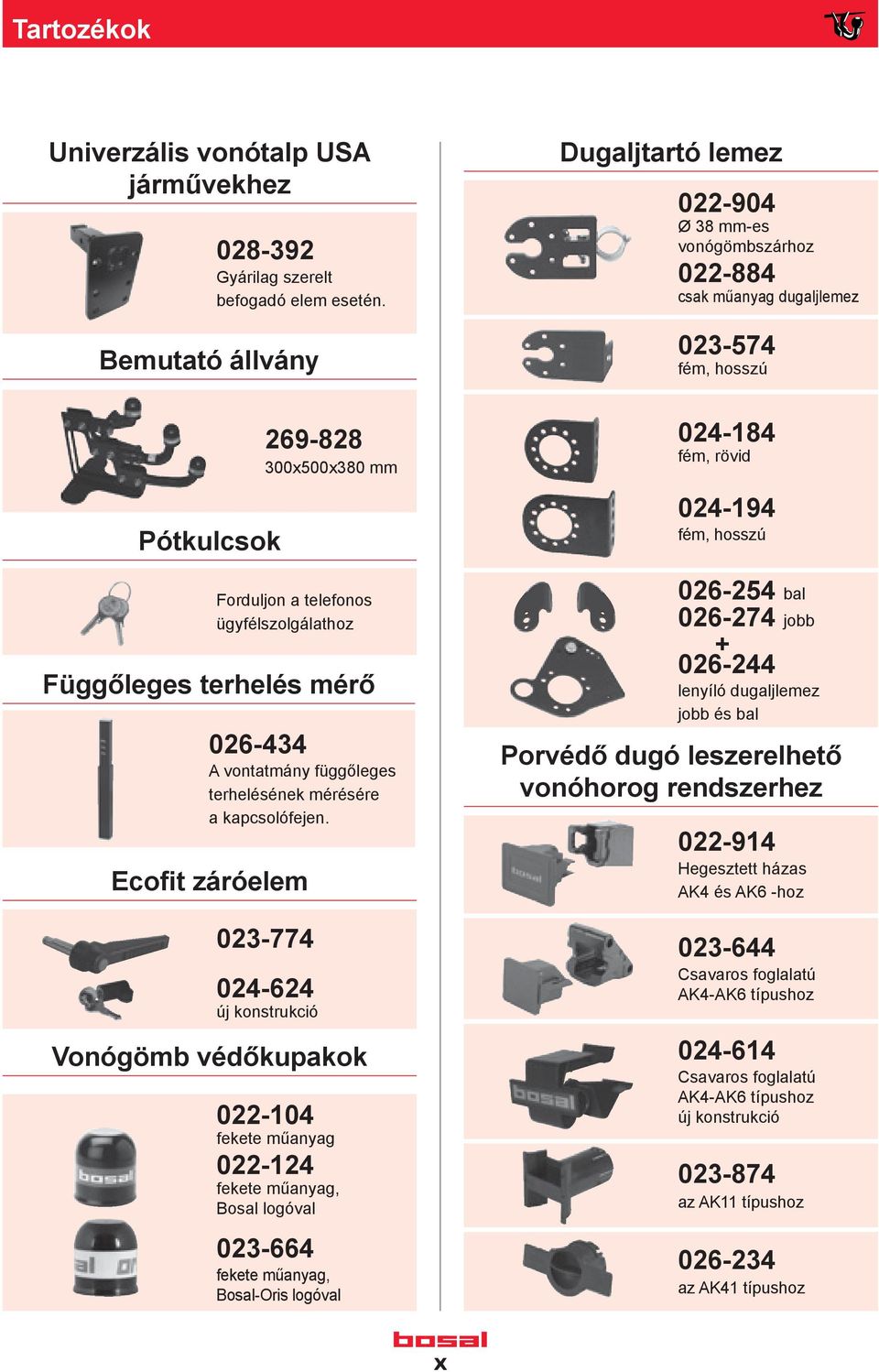

10 Tartozékok Univerzális vonótalp USA járművekhez Gyárilag szerelt befogadó elem esetén. Bemutató állvány Dugaljtartó lemez Ø 38 mm-es vonógömbszárhoz csak műanyag dugaljlemez fém, hosszú Pótkulcsok x500x380 mm Forduljon a telefonos ügyfélszolgálathoz Függőleges terhelés mérő A vontatmány függőleges terhelésének mérésére a kapcsolófejen. Ecofit záróelem új konstrukció Vonógömb védőkupakok fekete műanyag fekete műanyag, Bosal logóval fekete műanyag, Bosal-Oris logóval fém, rövid fém, hosszú bal jobb lenyíló dugaljlemez jobb és bal Porvédő dugó leszerelhető vonóhorog rendszerhez Hegesztett házas AK4 és AK6 -hoz Csavaros foglalatú AK4-AK6 típushoz Csavaros foglalatú AK4-AK6 típushoz új konstrukció az AK11 típushoz az AK41 típushoz X

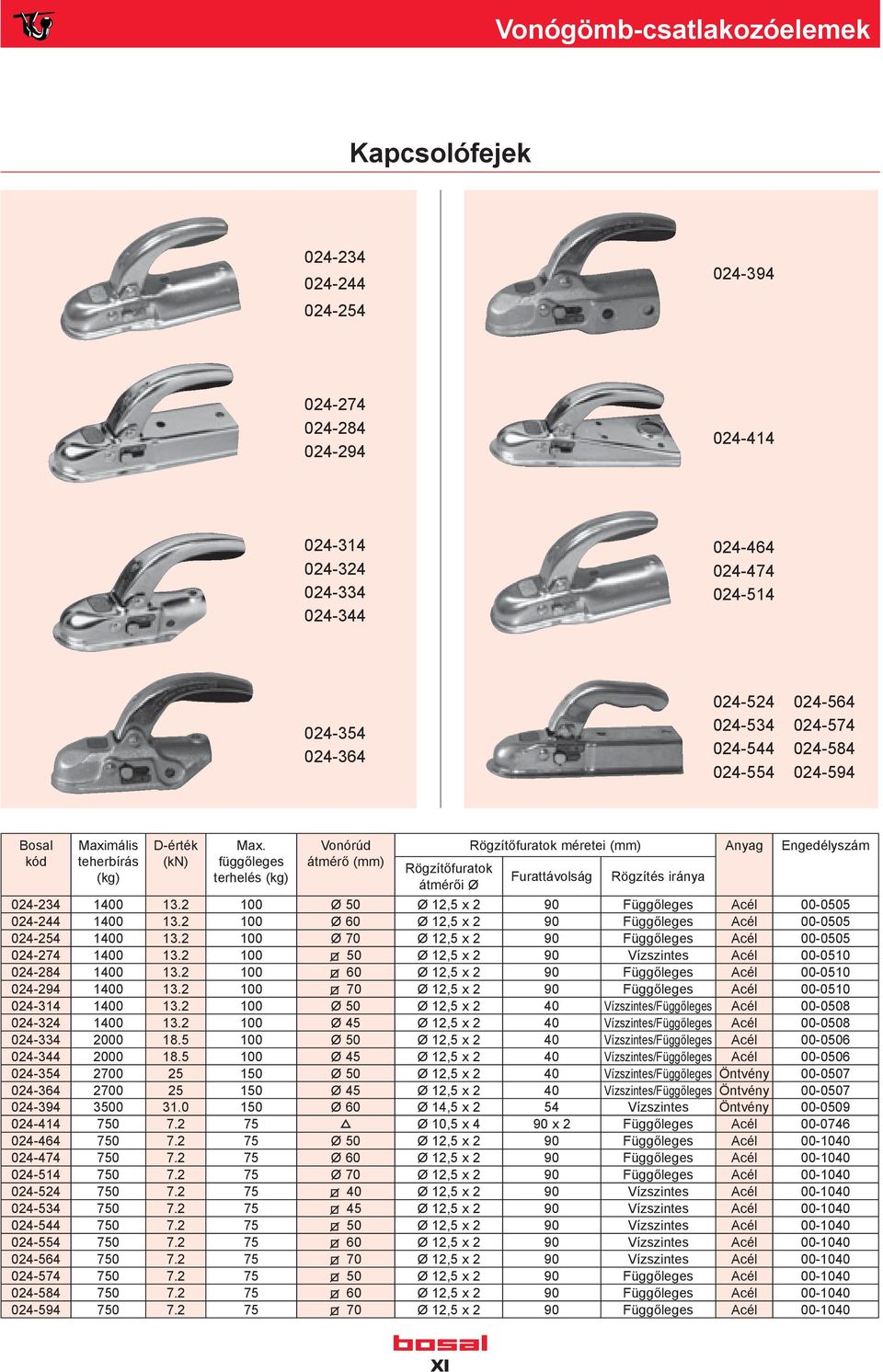

11 Vonógömb-csatlakozóelemek Kapcsolófejek Bosal kód Maximális teherbírás (kg) D-érték (kn) Max. függőleges terhelés (kg) Vonórúd átmérő (mm) Rögzítőfuratok méretei (mm) Anyag Engedélyszám Rögzítőfuratok Furattávolság Rögzítés iránya átmérői Ø Ø 50 Ø 12,5 x 2 90 Függőleges Acél Ø 60 Ø 12,5 x 2 90 Függőleges Acél Ø 70 Ø 12,5 x 2 90 Függőleges Acél Ø 12,5 x 2 90 Vízszintes Acél Ø 12,5 x 2 90 Függőleges Acél Ø 12,5 x 2 90 Függőleges Acél Ø 50 Ø 12,5 x 2 40 Vízszintes/Függőleges Acél Ø 45 Ø 12,5 x 2 40 Vízszintes/Függőleges Acél Ø 50 Ø 12,5 x 2 40 Vízszintes/Függőleges Acél Ø 45 Ø 12,5 x 2 40 Vízszintes/Függőleges Acél Ø 50 Ø 12,5 x 2 40 Vízszintes/Függőleges Öntvény Ø 45 Ø 12,5 x 2 40 Vízszintes/Függőleges Öntvény Ø 60 Ø 14,5 x 2 54 Vízszintes Öntvény Ø 10,5 x 4 90 x 2 Függőleges Acél Ø 50 Ø 12,5 x 2 90 Függőleges Acél Ø 60 Ø 12,5 x 2 90 Függőleges Acél Ø 70 Ø 12,5 x 2 90 Függőleges Acél Ø 12,5 x 2 90 Vízszintes Acél Ø 12,5 x 2 90 Vízszintes Acél Ø 12,5 x 2 90 Vízszintes Acél Ø 12,5 x 2 90 Vízszintes Acél Ø 12,5 x 2 90 Vízszintes Acél Ø 12,5 x 2 90 Függőleges Acél Ø 12,5 x 2 90 Függőleges Acél Ø 12,5 x 2 90 Függőleges Acél XI

12 Univerzális e-setek Univerzális kábelkészletek pólusú univerzális kábelkészlet ködlámpa kikapcsolás nélkül. Kábelhossz: 130 cm. Szerelt dugaljzattal. (bekötési ábra: lásd XIII oldal) pólusú univerzális kábelkészlet ködlámpa kikapcsolás nélkül. Kábelhossz: 160 cm. Szerelt dugaljzattal. (bekötési ábra: lásd XIII oldal) pólusú univerzális kábelkészlet, hátsó ködlámpa kikapcsolás nélkül. Kábelhosszúság: 190 cm. Szerelt csatlakozóaljzattal. (bekötési ábra: lásd XIII oldal) Smart-Connect, 7-pólusú tolatóradar- (PDC) és ködlámpa kikapcsolással. Előre szerelt dugaljzattal. Visszajelző (C2) funkció nélkül (Kivéve Magyarország!) Smart-Connect, 7-pólusú tolatóradar- (PDC) és ködlámpa kikapcsolással. Előre szerelt dugaljzattal. Visszajelző (C2) funkcióval (Magyar piacra!) Smart-Connect,13-pólusú tolatóradar- (PDC) és ködlámpa kikapcsolással. Előre szerelt dugaljzattal. Visszajelző (C2) funkció nélkül (Kivéve Magyarország!) Smart-Connect, 13-pólusú tolatóradar- (PDC) és ködlámpa kikapcsolással. Előre szerelt dugaljzattal. Visszajelző (C2) funkcióval (Magyar piacra!) Smart-Connect kiegészítő csomag, dupla ködlámpával szerelt járművekhez pólusú Multicon univerzális kábelkészlet hátsó ködlámpa kikapcsolással. Kábel hossza: 190 cm. Előre szerelt dugaljzattal. (Kapcsolási rajz XIV. oldalon) Smart-Connect Az újabb fejlesztésű járművek mind bonyolultabb elektronikával vannak felszerelve. E tekintetben a legújabb fejlesztés egy hálózati megoldás, közismertebb nevén a Can Bus bevezetése volt. A Bosal ennek megoldására vezette be a SMART-CONNECT-et. Az elektromos modul nagy teljesítményt és megbízható működést, az előre szerelt dugaljzat rövidebb szerelési időt biztosít. A SMART-CONNECT univerzális csatlakozóival nagy lefedettséget, gyors elérhetőséget és az új járművekhez is gyors és könnyű csatlakoztathatóságot nyújt. További információk: Bekötést ellenőrző műszerek Elektronika teszter 7- és 13- pólusú bekötéshez Kábelkészlet ellenőrző készülék 7 pólusú utánfutóhoz Kábelkészlet ellenőrző készülék 13 pólusú utánfutó DIN rendszerhez Járműspecifikus vezetékkészlet Felhívjuk fi gyelmét arra, hogy a Bosal minden esetben kifejezetten az adott járműhöz tartozó e-set használatát ajánlja, mivel az újabb fejlesztésű járművek sajátos műszaki jellemzői gyakran kizárják az univerzális vezetékkészletek használhatóságát. Ide tartoznak a fedélzeti diagnosztikai eszközök, a számítógépek és a vékony vezetékek. Előfordulhat, hogy bizonyos funkciókat a járművek forgalmazójával kell aktiváltatni, annak ellenére, hogy az előírt világítás funkciók garantáltak. Az aktiválás a márkaszervizben végeztethető el és biztosítja bizonyos funkciók megfelelő működését, pl.: tolatóradar (PDC), utánfutó stabilizáló rendszer (T-SP) stb. Figyelem, a LED lámpákkal szerelt vontatmányok nem minden esetben kompatibilisek járműspecifi kus vezetékeinkkel! Ilyen esetekben kérjük lépjen kapcsolatba telefonos ügyfélszolgálatunkkal. XII

13 Bekötési ábrák 7-pólusú dugaljzat hátsó ködlámpa-kapcsolóval / pólusú Multicon dugaljzat (West) hátsó ködlámpa-kapcsolóval Érint. Funkció Vezeték színe 1 Bal oldali irányjelző lámpa sárga 2 Hátsó helyzetjelző ködlámpa kék 3 Test fehér 4 Jobb oldali irányjelző lámpa zöld 5 Jobb oldali hátsó helyzetjelző lámpa barna 6 Féklámpák piros 7 Bal oldali hátsó helyzetjelző lámpa fekete 8 Hátsó ködlámpa a kapcsoló után szürke Érint. Funkció Vezeték színe 1 Bal oldali irányjelző lámpa sárga 2 Hátsó helyzetjelző ködlámpa kék 2a Ködlámpa megszakító szürke 3 Test fehér 4 Jobb oldali irányjelző lámpa zöld 5 Jobb oldali hátsó helyzetjelző lámpa barna 6 Féklámpák piros 7 Bal oldali hátsó helyzetjelző lámpa fekete 8 Hátramenet-lámpák szürke 9 Egyenáram vastag piros vezeték 10 Akkutöltő vastag zöld vezeték 11 Szabad 12 Szabad 13 Test fehér Utánfutó-bekötés pólusú műanyag dugvilla pólusú dugvilla, Jaeger (DIN ) Csatlakozóvezetékadapter Közvetlen csatlakozás Adapterkábel 7 / ( ) 13 / ( ) pólusú pólusú Járműbekötés pólusú dugvilla, Feder (Multicontacts) Közvetlen csatlakozás pólusú dugvilla, West (Multicontacts) pólusú dugvilla, Feder (Multicontacts) Közvetlen csatlakozás pólusú XIII

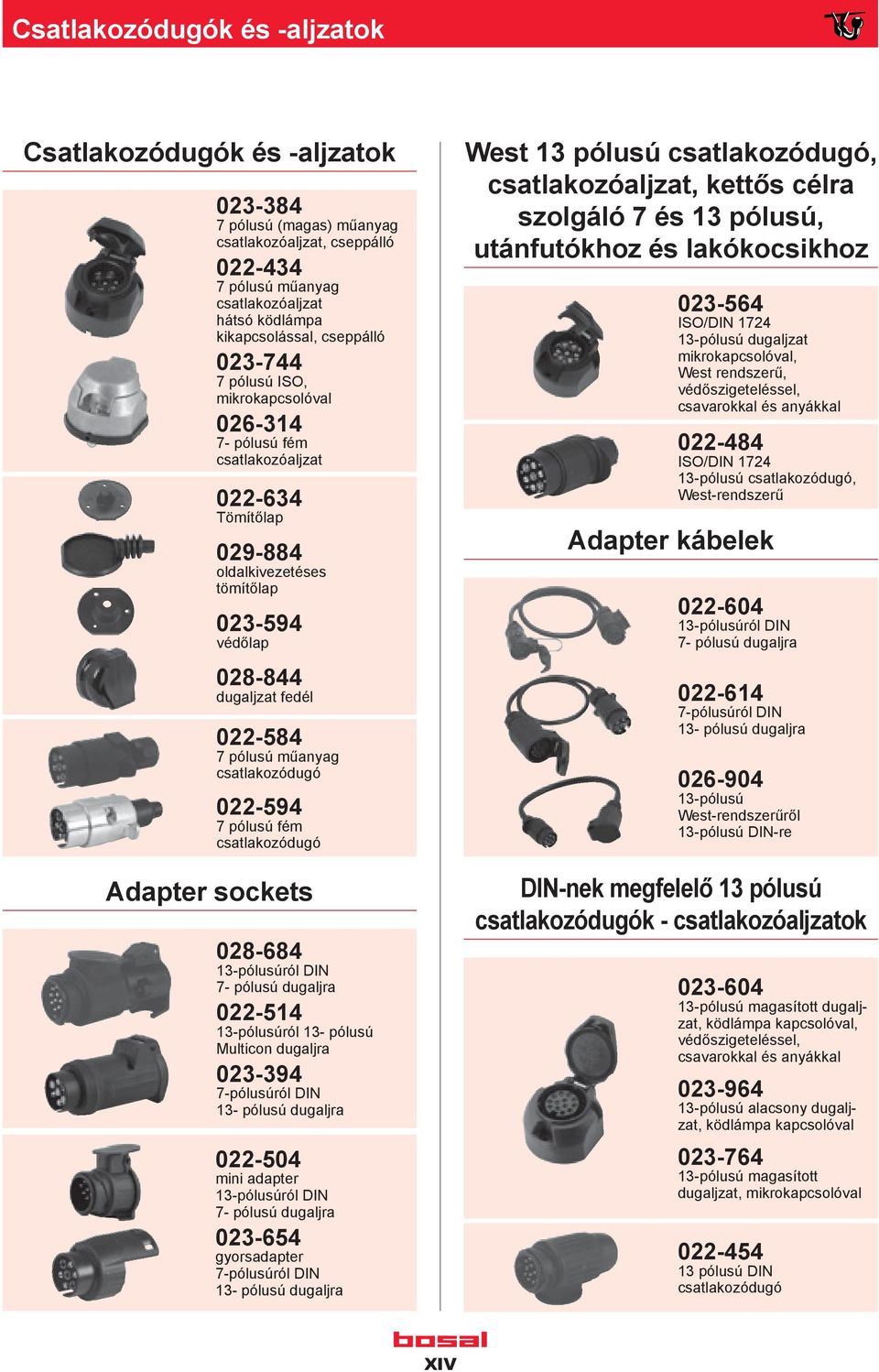

14 Csatlakozódugók és -aljzatok Csatlakozódugók és -aljzatok pólusú (magas) műanyag csatlakozóaljzat, cseppálló pólusú műanyag csatlakozóaljzat hátsó ködlámpa kikapcsolással, cseppálló pólusú ISO, mikrokapcsolóval pólusú fém csatlakozóaljzat Tömítőlap oldalkivezetéses tömítőlap védőlap dugaljzat fedél pólusú műanyag csatlakozódugó pólusú fém csatlakozódugó Adapter sockets pólusúról DIN 7- pólusú dugaljra pólusúról 13- pólusú Multicon dugaljra pólusúról DIN 13- pólusú dugaljra mini adapter 13-pólusúról DIN 7- pólusú dugaljra gyorsadapter 7-pólusúról DIN 13- pólusú dugaljra West 13 pólusú csatlakozódugó, csatlakozóaljzat, kettős célra szolgáló 7 és 13 pólusú, utánfutókhoz és lakókocsikhoz ISO/DIN pólusú dugaljzat mikrokapcsolóval, West rendszerű, védőszigeteléssel, csavarokkal és anyákkal ISO/DIN pólusú csatlakozódugó, West-rendszerű Adapter kábelek pólusúról DIN 7- pólusú dugaljra pólusúról DIN 13- pólusú dugaljra pólusú West-rendszerűről 13-pólusú DIN-re DIN-nek megfelelő 13 pólusú csatlakozódugók - csatlakozóaljzatok pólusú magasított dugaljzat, ködlámpa kapcsolóval, védőszigeteléssel, csavarokkal és anyákkal pólusú alacsony dugaljzat, ködlámpa kapcsolóval pólusú magasított dugaljzat, mikrokapcsolóval pólusú DIN csatlakozódugó XIV
