1 Szakemberek számára Szerelési útmutató aurotherm classic, VFK 900 Szolár-síkkollektorok tetőn kívüli szerelése VFK 990/1 VFK 900 HU

2 Tartalomjegyzék 1 Megjegyzések a dokumentációhoz 2 Biztonsági tudnivalók Tartalomjegyzék 1 Megjegyzések a dokumentációhoz Biztonsági tudnivalók Tetőn kívüli szerelés Típusáttekintés Szerelési modulok és szállítási terjedelem Szarufahorgonyok Összekapcsolási vázlat Szerelés Ártalmatlanítás Síkkollektorok műszaki adatai Vevőszolgálat és gyári garancia Alkalmazott szimbólumok A kollektor szerelésénél vegye figyelembe a jelen szerelési útmutatóban szereplő biztonsági tudnivalókat! Veszély! Közvetlen sérülés- és életveszély! Figyelem! A termékre és a környezetre veszélyes helyzet lehetősége! Fontos tudnivaló! Hasznos információk és tudnivalók. Elvégzendő tevékenységre utaló szimbólum 2 Biztonsági tudnivalók Műszaki szabályok A szerelés feleljen meg az építészeti feltételeknek, a helyi előírásoknak és nem utolsó sorban a műszaki szabályoknak. Minden nemzeti előírást figyelembe kell venni, különös tekintettel a következő témákra: Tetőkön végzendő szerelési munkák Termikus szolár-berendezések csatlakoztatása Elektromos bekötési munkák Villámvédelmi berendezések létesítése Elektromos berendezések fő potenciál-kiegyenlítése 1 Megjegyzések a dokumentációhoz Az alábbi megjegyzések a teljes dokumentáción végig útmutatóként szolgálnak. Ezzel a szerelési útmutatóval együtt még más dokumentációk is érvényesek. Az utasítások be nem tartása miatt keletkező károkért nem vállalunk felelősséget. Kapcsolódó dokumentumok A szolár-berendezés installálásakor az összes szerkezeti egység és komponens szerelési útmutatóját is vegye figyelembe. Ezek a szerelési útmutatók a berendezés mindenkori szerkezeti egységeihez, valamint kiegészítő komponenseihez mellékelve vannak. Balesetvédelmi előírások A kollektorok szerelésekor vegye figyelembe a megfelelő magasságban végzendő munkára érvényes nemzeti előírásokat. Gondoskodjon a lezuhanás elkerülésére előírt biztosításról, például tető-fogóállványok vagy tetővédőfalak használatával. Ha nem célszerű tető-fogóállványt vagy tető-védőfalat kialakítani, akkor lezuhanás elleni biztosítóként biztonsági hevedert is használhat. Szerszámokat és segédeszközöket, például emelőeszközöket vagy egyeslétrákat, csak a rájuk vonatkozó balesetvédelmi előírásoknak megfelelően használjon. A szerelési hely alatti, leeső tárgyak által veszélyeztetett területeket kellő távolságra zárja le, hogy ezek a tárgyak senkinek ne okozzanak sérüléseket. Jelölje meg a munkaterületet, például az érvényes előírásoknak megfelelő figyelmeztető táblákkal. A dokumentációk elhelyezése és tárolása Kérjük, hogy ezt a szerelési útmutatót adja tovább a berendezés üzemeltetőjének. Az üzemeltető feladata az útmutatók megőrzése, hogy azok szükség esetén rendelkezésre álljanak. 2 Szerelési útmutató aurotherm classic, VFK 900

3 Tetőn kívüli szerelés 3 3 Tetőn kívüli szerelés 3.1 Típusáttekintés Szerelési modulok és szállítási terjedelem mm 1160 mm mm ábra VFK-kollektor alapmodul tetőn kívüli szereléshez, vízszintes vagy függőleges kollektor-elrendezéshez (itt a példán a vízszintes kollektor-elrendezés látható) Jelmagyarázat a 3.1. és 3.2. ábrához 1 szarufahorgony (nem része az alapmodulnak) 2 6 x 80 mm gyorsszerelő-csavar 3 M10 x 30 rozsdamentes kalapácsfejű acélcsavar anyával 4 alap-szerelősín 2370 mm hosszú 5 összekötő elem M10 x 30 rozsdamentes kalapácsfejű acélcsavarral és anyával 6 bővítő-szerelősín 1168 mm hosszú 7 VFK-rögzítőkapocs M10 x 30 kalapácsfejű csavarral és anyával 8 rozsdamentes acél bordástömlő 1/2 hollandi anyával és 20 x 13 mm hőszigetelővel, 250 mm hosszú 9 tömítőgyűrű 10 VFK-kollektor (nem része az alapmodulnak) ábra VFK-kollektor bővítőmodul tetőn kívüli szereléshez (itt a példán a vízszintes kollektor-elrendezés látható) Szerelési útmutató aurotherm classic, VFK 900 3

4 3 Tetőn kívüli szerelés Tétel Anyagjegyzék darab Alapmodul darabszám Bővítőmodul darabszám 3 M10 x 30 rozsdamentes kalapácsfejű acélcsavar anyával Alap-szerelősín 2370 mm hosszú 2-5 Összekötő elem Bővítő-szerelősín 1168 mm hosszú VFK-rögzítőkapocs Rozsdamentes bordástömlő 1/2 hollandi anyával, tömítőgyűrűvel 1 1 és 20 x 13 mm hőszigetelővel, 250 mm hosszú VFK-kollektortartó (csak függőleges szereléshez szükséges) 4 2 Cikksz tábl. A szerelési modulok anyagjegyzéke tetőn kívüli szerelés esetén Anyagjegyzék P típusú szarufahorgony frankfurti hullámtetőcseréphez, horganyzott 6 x 80 mm gyorsszerelő-csavarok S típusú szarufahorgony hódfarkú tetőcseréphez vagy palához, horganyzott 6 x 80 mm gyorsszerelő-csavarok W90 típusú szarufahorgony berlini hullámcseréphez, horganyzott kupakkal és sejtgumival 6 x 80 mm gyorsszerelő-csavarok 3.2. tábl. Szarufahorgonyok anyagjegyzéke Alapkészlet darab 6 18 Bővítőkészlet darab 2 6 Cikksz Cikksz Cikksz Szarufahorgonyok A szarufahorgonyokat gyorsszerelő-csavarokkal (6 x 80) erősítik fel a tetőszarufákra. Ha ez nem lehetséges, mint a berlini hullámcserépnél, akkor legalább 60 x 80 mm keresztmetszetű fából fiókgerendát kell beépíteni. A szerelősíneket kalapácsfejű csavarokkal kell összekötni a szarufahorgonyokkal. Ha a csavarfej a horonyra merőlegesen áll, akkor garantáltan biztos a szilárd összekötés. A csavarlábon lévő rovátka adja meg a helyzetet (3.3. ábra). A kollektorok rögzítőkapcsokkal rögzíthetők gyorsan és megbízhatóan a szerelősínekre. A különböző tetőbefedésekhez való jó illeszthetőséghez négyféle szarufahorgony áll rendelkezésre: P típus a frankfurti hullámtetőcseréphez, S típus a hódfarkú tetőcseréphez vagy a palához, W90 típus a berlini hullámcseréphez. Ügyeljen arra, hogy a berlini hullámcseréphez való W90 típusnál a sejtgumi szalagot fel kell ragasztani a domborulat alá. A tetőn való csőátvezetéshez a helyszínen a megfelelő típusú tetőcserépből két szellőzőcserepet kell beépíteni ábra Szarufahorgony-típusok különböző tetőbefedésekhez: frankfurti hullámtetőcseréphez (balra): szerelősínnel és kalapácsfejű csavarral történik a biztos tetőösszekötés, hódfarkú tetőcseréphez vagy palához (középen) és a berlini hullámcseréphez a W90 (jobbra). 4 Szerelési útmutató aurotherm classic, VFK 900

5 Tetőn kívüli szerelés ábra A különböző típusú szarufahorgonyok méretei: frankfurti hullámtetőcseréphez (balra) hódfarkú tetőcseréphez vagy palához (fent) és berlini hullámcseréphez (jobbra lent) Összekapcsolási vázlat 3.5. ábra Összekapcsolási vázlat max. négy, vízszintes elrendezésű kollektorhoz 3.6. ábra Összekapcsolási vázlat max. négy, függőleges elrendezésű kollektorhoz Szerelési útmutató aurotherm classic, VFK 900 5

6 3 Tetőn kívüli szerelés 3.2 Szerelés A szerelés előtt, ill. közben vegye figyelembe a következőket: A kollektorok helyes tárolása! A szabadban a szellőzőlyukak miatt ne tárolja függőlegesen vagy vízszintesen a kollektorokat. Ha mindkét szerelősínen kijelöl két-két pontot, és az átlók egyenlő hosszúak, akkor mindkét sín párhuzamosan, mindig egyenlő távolságra fut (3.7. ábra). Vízszintes kollektor-elrendezés esetén a sínek függőlegesen futnak, függőleges elrendezés esetén pedig vízszintesen ábra A szereléshez szükséges szerszámok: összehajtható mérőléc, fúrógép, PZ3-as kereszthornyos csavarhúzófej, valamint 16, 19 és 24 mm-es villáskulcs 3.7. ábra Sínek párhuzamos beállítása A fagy okozta károk elkerülése! A nyomáspróba és az átmosás után esetleg víz marad a kollektorokban. Ezért a szolárberendezést azonnal fel kell tölteni szolárfolyadékkal. Fagyásgátló-vizsgálóval ellenőrizze a folyadék koncentrációját, mert a szolárkörben lévő maradék víz miatt felhígulhat a szolárfolyadék. Fagyveszély esetén semmiképpen nem szabad tiszta víznek lennie a kollektorban! 3.9. ábra Még lent a földön készítse elő a szerelősíneket. A szerelősínek minden furatába belülről dugjon be kalapácsfejű csavarokat, majd kívül anyákkal húzza meg őket. A kollektor légtelenítése! A berendezés legmagasabb pontján építse be a Vaillant szolár-gyorslégtelenítőt (cikksz ). Alternatív megoldásként az automatikus Vaillant légleválasztó rendszer (cikksz ) is használható a szolárkörben. Vegye figyelembe az ahhoz tartozó szerelési és kezelési útmutatót ábra A csavarok meghúzásakor ügyeljen arra, hogy az anya éle a sín hosszanti oldalára merőlegesen álljon. Ez a kollektor pontos illesztéséhez fontos! 6 Szerelési útmutató aurotherm classic, VFK 900

7 Tetőn kívüli szerelés ábra A 3. kollektortól: Összekötő elem segítségével kösse össze az alapsínt (2370 mm hosszú) és a bővítősínt (1168 mm hosszú) két kalapácsfejű csavarral. A síneket ütközésig tolja egymáshoz ábra Mérje ki a kollektormező helyét, majd a szarufákon tegye szabaddá a megfelelő rögzítési pontokat ábra Csak a függőleges kollektorszerelés esetén: húzzon rá négy, tetőn kívüli szerelésre szolgáló kollektortartót, majd állítsa pontos helyzetbe őket ábra Gyorsszerelő-csavarokkal (Spax, 6 x 80) rögzítse a szarufahorgonyokat. Bélelje alá őket megfelelően, ha a tetőlécek 30 mm-nél vastagabbak ábra A tetőn végzendő munkák esetén saját biztonsága érdekében vegye figyelembe biztonsági tudnivalóinkat (2. fejezet) ábra Állítsa be azonos magasságra, majd csavarokkal erősítse fel szarufahorgonyokra a szerelősíneket úgy, hogy a meghúzáskor a kalapácsfej keresztben álljon a sínben. Szerelési útmutató aurotherm classic, VFK 900 7

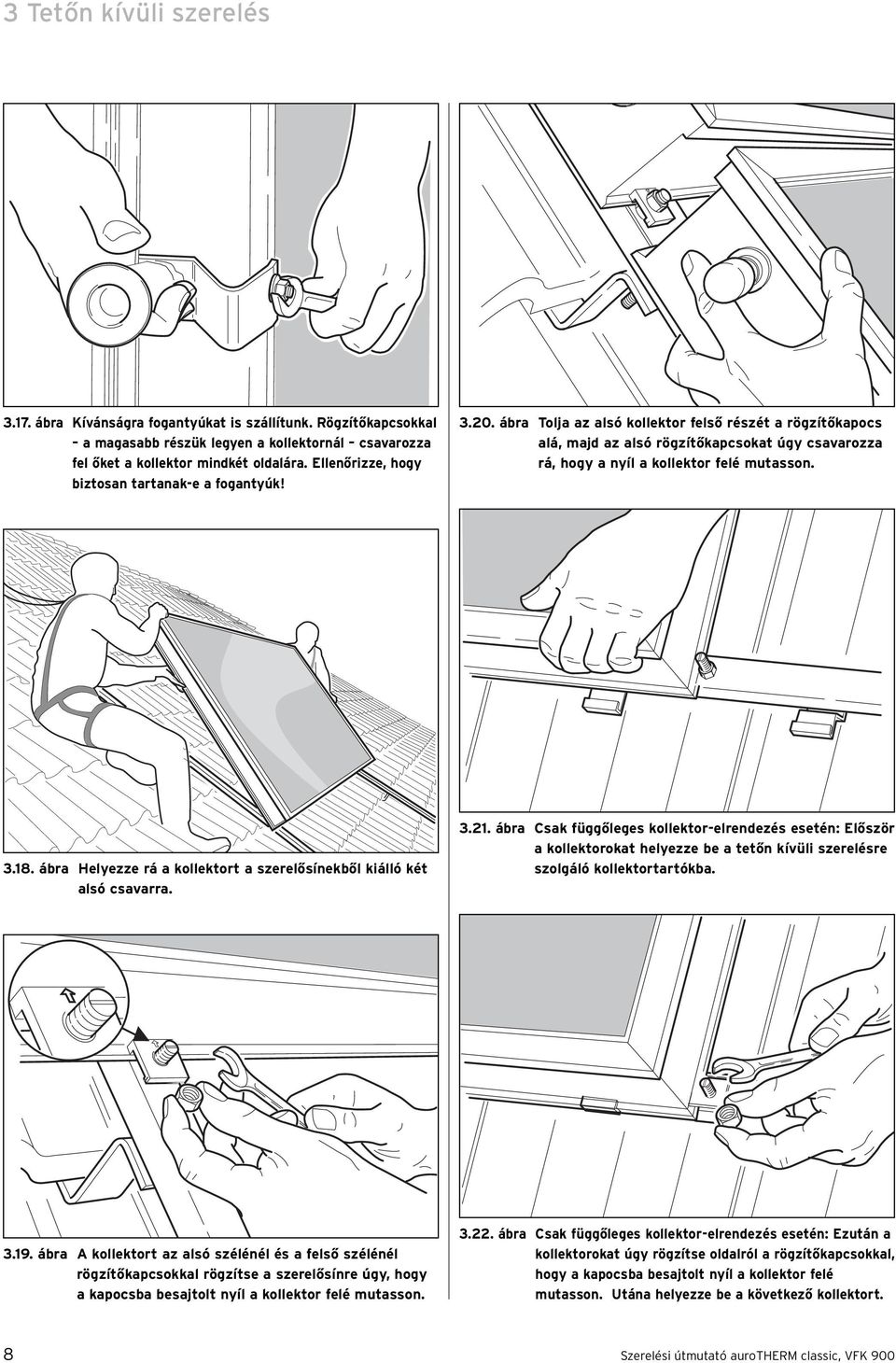

8 3 Tetőn kívüli szerelés ábra Kívánságra fogantyúkat is szállítunk. Rögzítőkapcsokkal a magasabb részük legyen a kollektornál csavarozza fel őket a kollektor mindkét oldalára. Ellenőrizze, hogy biztosan tartanak-e a fogantyúk! ábra Tolja az alsó kollektor felső részét a rögzítőkapocs alá, majd az alsó rögzítőkapcsokat úgy csavarozza rá, hogy a nyíl a kollektor felé mutasson ábra Helyezze rá a kollektort a szerelősínekből kiálló két alsó csavarra ábra Csak függőleges kollektor-elrendezés esetén: Először a kollektorokat helyezze be a tetőn kívüli szerelésre szolgáló kollektortartókba ábra A kollektort az alsó szélénél és a felső szélénél rögzítőkapcsokkal rögzítse a szerelősínre úgy, hogy a kapocsba besajtolt nyíl a kollektor felé mutasson ábra Csak függőleges kollektor-elrendezés esetén: Ezután a kollektorokat úgy rögzítse oldalról a rögzítőkapcsokkal, hogy a kapocsba besajtolt nyíl a kollektor felé mutasson. Utána helyezze be a következő kollektort. 8 Szerelési útmutató aurotherm classic, VFK 900

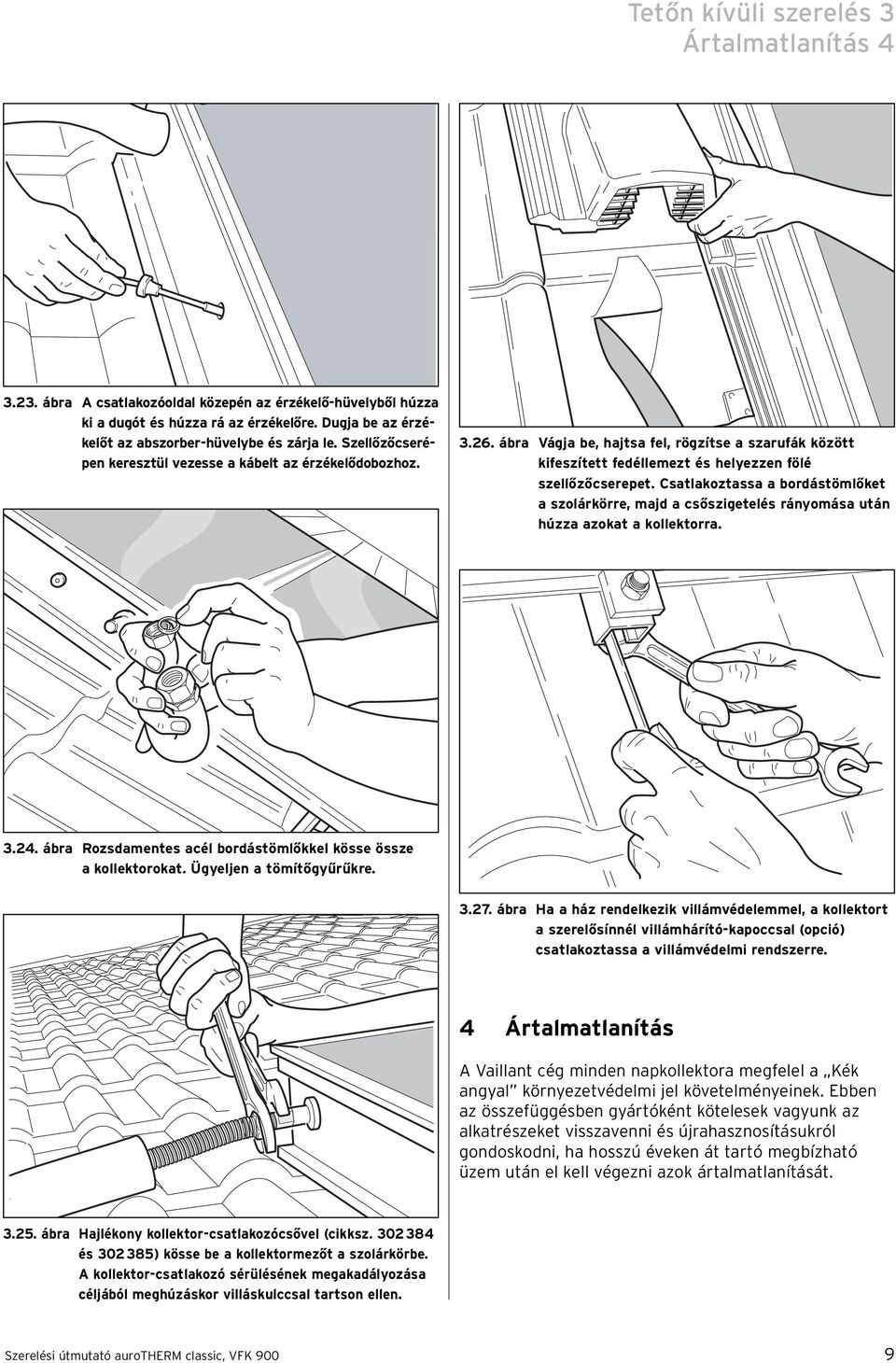

9 Tetőn kívüli szerelés 3 Ártalmatlanítás ábra A csatlakozóoldal közepén az érzékelő-hüvelyből húzza ki a dugót és húzza rá az érzékelőre. Dugja be az érzékelőt az abszorber-hüvelybe és zárja le. Szellőzőcserépen keresztül vezesse a kábelt az érzékelődobozhoz ábra Vágja be, hajtsa fel, rögzítse a szarufák között kifeszített fedéllemezt és helyezzen fölé szellőzőcserepet. Csatlakoztassa a bordástömlőket a szolárkörre, majd a csőszigetelés rányomása után húzza azokat a kollektorra ábra Rozsdamentes acél bordástömlőkkel kösse össze a kollektorokat. Ügyeljen a tömítőgyűrűkre ábra Ha a ház rendelkezik villámvédelemmel, a kollektort a szerelősínnél villámhárító-kapoccsal (opció) csatlakoztassa a villámvédelmi rendszerre. 4 Ártalmatlanítás A Vaillant cég minden napkollektora megfelel a Kék angyal környezetvédelmi jel követelményeinek. Ebben az összefüggésben gyártóként kötelesek vagyunk az alkatrészeket visszavenni és újrahasznosításukról gondoskodni, ha hosszú éveken át tartó megbízható üzem után el kell végezni azok ártalmatlanítását ábra Hajlékony kollektor-csatlakozócsővel (cikksz és ) kösse be a kollektormezőt a szolárkörbe. A kollektor-csatlakozó sérülésének megakadályozása céljából meghúzáskor villáskulccsal tartson ellen. Szerelési útmutató aurotherm classic, VFK 900 9

10 5 Síkkollektorok műszaki adatai 5 Síkkollektorok műszaki adatai Kollektortípus/építési mód VFK 9900 szolár-síkkollektor és VFK 990/1 szolár-síkkollektor Bruttó felület/fénybelépési felület 1) 2,24/2,02 m 2 Forma (H x Sz x M) 1930 x 1160 x 110 mm Hatásfok 2) ηo = 81,9 % k 1 = 3,46 W/m K k 2 = 0,0104 W/m 2 K 2 c = 3 m/s Kollektorház ηo = 85,4 % k 1 = 3,37 W/m K k 2 = 0,0104 W/m 2 K 2 c = 3 m/s alumínium, keret-hőszigeteléssel és 60 mm hátoldali hőszigeteléssel Üvegborítás 4 mm szolár biztonsági üveg 4 mm szolár biztonsági üveg, sunarc antireflexiós bevonat Fényátbocsátás τ = 91 % τ = 96 % Abszorber Bevonat Abszorpció (fényelnyelés) Emisszió (fénykibocsátás) Űrtartalom Hőhordozó vörösréz hővezető lemez vákuum-párologtatott réteg α = 95 % ε =5 % 1,27 liter fagyásgátlószer (propilénglikol inhibitorokkal) Keverési arány követelmény szerint! max. 10 bar Üzemi nyomás Nyugalmi hőmérséklet 227 C (DIN szerint) 232 C (DIN szerint) Szolárérzékelő-hüvely Kollektor-csatlakozó Tömeg 1) fénybelépési felület DIN 4757 szerint 2) DIN 4757, 4. rész szerint 5.1. tábl. Műszaki adatok 6 mm belső átmérő rozsdamentes acél bordástömlő 1/2 menetes csatlakozóval 43 kg 5.1. ábra Méretrajz 10 Szerelési útmutató aurotherm classic, VFK 900

11 Vevőszolgálat és gyári garancia 6 6 Vevőszolgálat és gyári garancia Vevőszolgálat Javítási felszerelési tanácsot a készülékhez mellékelt partnerlistában felsorolt partnerektől, vagy a Vaillant Hungária kft-től kérhet. Figyelem, megszűnik a gyári garancia, ha a készülék beüzemelését és a javításokat nem a Vaillant által feljogosított és a partnercímjegyzékben szereplő szakember végezte, vagy ha a készülékbe nem eredeti Vaillant alkatrészt építettek be. Gyári Garancia A készülékre a jótállási jegyben megjelölt feltételek szerinti gyári garanciát biztosítunk. A gyári garancia csak akkor érvényes, ha az üzembe helyezést erre feljogosított szakember végezte. A készülék első üzembe helyezését csak a Vaillant Márkaszerviz vagy erre feljogosított Vaillant partner szervizek, illetve szakiparosok végezhetik. Megszűnik a gyári garancia, ha a készüléken nem feljogosított szerviz végzett munkát, vagy a készülékbe nem eredeti Vaillant alkatrészeket építettek be! A garanciaigény megszűnik, ha a karbantartást nem rendszeresen, vagy nem szakszerűen végezték el! A felszerelést, a szerelés átvételét, az üzembe helyezést és a beszabályozást a garanciajegyen hitelt érdemlően, cégszerűen dokumentálni kell. A szerelési utasítás figyelmen kívül hagyása miatt bekövetkező károkért nem vállalunk felelősséget! Szerelési útmutató aurotherm classic, VFK

12 _01 HU

13 Szakemberek számára Szerelési útmutató aurotherm classic, VFK 900 Szolár-síkkollektorok lapos tetőre szerelése VFK 990/1 VFK 900 HU

14 Tartalomjegyzék 1 Megjegyzések a dokumentációhoz 2 Biztonsági tudnivalók Tartalomjegyzék 1 Megjegyzések a dokumentációhoz Biztonsági tudnivalók Lapos tetőre szerelés Típusáttekintés Szerelési modulok Anyagjegyzék Összekapcsolási vázlat Padlóhoz horgonyzás Szerelés A felállítási szög meghatározása Szerelés függőleges kollektor-elrendezés esetén Szerelés vízszintes kollektor-elrendezés esetén Ártalmatlanítás Síkkollektorok műszaki adatai Vevőszolgálat Megjegyzések a dokumentációhoz Az alábbi megjegyzések a teljes dokumentáción végig útmutatóként szolgálnak. Ezzel a szerelési útmutatóval együtt még más dokumentációk is érvényesek. Az utasítások be nem tartása miatt keletkező károkért nem vállalunk felelősséget. Kapcsolódó dokumentumok A szolár-berendezés installálásakor az összes szerkezeti egység és komponens szerelési útmutatóját is vegye figyelembe. Ezek a szerelési útmutatók a berendezés mindenkori szerkezeti egységeihez, valamint kiegészítő komponenseihez mellékelve vannak. Alkalmazott szimbólumok A kollektor szerelésénél vegye figyelembe a jelen szerelési útmutatóban szereplő biztonsági tudnivalókat! Veszély! Közvetlen sérülés- és életveszély! Figyelem! A termékre és a környezetre veszélyes helyzet lehetősége! Fontos tudnivaló! Hasznos információk és tudnivalók. Elvégzendő tevékenységre utaló szimbólum 2 Biztonsági tudnivalók Műszaki szabályok A szerelés feleljen meg az építészeti feltételeknek, a helyi előírásoknak és nem utolsó sorban a műszaki szabályoknak. Minden nemzeti előírást figyelembe kell venni, különös tekintettel a következő témákra: - Tetőkön végzendő szerelési munkák - Termikus szolár-berendezések csatlakoztatása - Elektromos bekötési munkák - Villámvédelmi berendezések létesítése - Elektromos berendezések fő potenciál-kiegyenlítése Balesetvédelmi előírások A kollektorok szerelésekor vegye figyelembe a megfelelő magasságban végzendő munkára érvényes nemzeti előírásokat. Gondoskodjon a lezuhanás ellen előírt biztosításról, például tető-fogóállványok vagy tető-védőfalak használatával. Ha nem célszerű tető-fogóállványt vagy tető-védőfalat kialakítani, akkor lezuhanás elleni biztosítóként biztonsági hevedert is használhat. Szerszámokat és segédeszközöket, például emelőeszközöket vagy egyeslétrákat, csak a rájuk vonatkozó balesetvédelmi előírásoknak megfelelően használjon. A szerelési hely alatti, leeső tárgyak által veszélyeztetett területeket kellő távolságra zárja le, hogy ezek a tárgyak senkinek ne okozzanak sérüléseket. Jelölje meg a munkaterületet, például az érvényes előírásoknak megfelelő figyelmeztető táblákkal. A dokumentációk elhelyezése és tárolása Kérjük, hogy ezt a szerelési útmutatót adja tovább a berendezés üzemeltetőjének. Az üzemeltető feladata az útmutatók megőrzése, hogy azok szükség esetén rendelkezésre álljanak. 2 Szerelési útmutató aurotherm classic, VFK 900

15 Lapos tetőre szerelés 3 3 Lapos tetőre szerelés 3.1 Típusáttekintés Szerelési modulok ábra Lapos tetőre szerelhető modul, vízszintes kollektorelrendezéshez mm 400 mm 400 mm Jelmagyarázat a ábrához: 1 alumínium L-profil hossza vízszintes szerelésnél: 1244 mm hossza függőleges szerelésnél: 2016 mm 2 alumínium L-profil hossza vízszintes szerelésnél: 1240 mm hossza függőleges szerelésnél: 1640 mm 3 C-szerelősín hossza vízszintes szerelésnél: 1075 mm hossza függőleges szerelésnél: 1588 mm 4 8x60 mm hatlapfejű facsavar, horganyzott, alátéttel és 12 mm-es tiplivel 5 M10x30 rozsdamentes kalapácsfejű acélcsavar anyával 6 M10x30 rozsdamentes acélcsavar anyával 7 VFK-rögzítőkapocs M10 anyával 8 VFK síkkollektor (nem része a szerelési modulnak) 9 kollektor-összekötőheveder 10 rozsdamentes acél bordástömlő hollandi anyával mm 3.2. ábra Lapos tetőre szerelhető alapmodul, függőleges kollektor-elrendezéshez Szerelési útmutató aurotherm classic, VFK 900 3

16 3 Lapos tetőre szerelés 3.3. ábra Bővítőmodul lapos tetőn való függőleges felállításhoz Anyagjegyzék Tétel Anyagjegyzék Vízszintes szerelés modul egy VFK-hoz, darab, Alumínium L-profil hossza vízszintes szerelésnél: 1244 mm hossza függőleges szerelésnél: 2016 mm 2 Alumínium L-profil hossza vízszintes szerelésnél: 1240 mm hossza függőleges szerelésnél: 1640 mm 3 C-szerelősín hossza vízszintes szerelésnél: 1075 mm hossza függőleges szerelésnél: 1588 mm 4 8x60 mm hatlapfejű facsavar, horganyzott, alátéttel és 12 mm-es tiplivel 5 M10x30 rozsdamentes kalapácsfejű acélcsavar anyával Függőleges szerelés alapmodul, darab, M10x30 rozsdamentes acélcsavar anyával VFK-rögzítőkapocs M10 anyával Kollektor-összekötőheveder Rozsdamentes acél bordástömlő hollandi anyával tábl. A szerelési modulok anyagjegyzéke Függőleges szerelés bővítőmodul, darab, Szerelési útmutató aurotherm classic, VFK 900

17 Lapos tetőre szerelés Összekapcsolási vázlat 3.4. ábra Összekapcsolási vázlat két vagy három kollektorhoz vízszintes elrendezés (fent) / függőleges elrendezés (lent) esetén Padlóhoz horgonyzás 3.5. ábra A padlóhoz horgonyzás fajtái: betonkövek sima földre szereléshez (pl. vízszintes szerelés, balra fent), kavicslap (alumínium állókorcos lapok) lapos tetőhöz (1 kollektor vízszintesen, balra lent / 2 kollektor függőlegesen, jobbra) Padlóhoz horgonyozás esetén figyelembe kell venni a minimális nehezéksúly-terhelést: - 8 m épületmagasságig: 75 kg/m 2 kollektorfelület (kb. 10 cm kavicsrétegnek felel meg), - 20 m épületmagasságig: 127 kg/m 2 (kb. 15 cm kavicsrétegnek felel meg). A kollektorok lapos tetőkön történő felállításakor tartson 1-2 méter távolságot a tetőszélektől. Szerelési útmutató aurotherm classic, VFK 900 5

18 3 Lapos tetőre szerelés Anyagjegyzék Vízszintes VFK-nként mennyiség Függőleges 1 VFK mennyiség 1) Függőleges 2 VFK mennyiség Függőleges 3 VFK mennyiség Kavicslap-készlet (3 db) szabadon felállításhoz (cikksz ) 1 1 1) 1 Kavicslap-készlet (5 db) szabadon felállításhoz (cikksz ) ) Két alumínium állókorcos lapot a helyszínen el kell felezni. Függőleges 4 VFK mennyiség 3-darabos kavicslap-készlet elemei: 3 db alumínium állókorcos lap, 2000 x 400 mm 10 db állókorc-tartó 30 db M8x30 rozsdamentes hatlapfejű acélcsavar, alátéttel és anyával 5-darabos kavicslap-készlet elemei: 3 db alumínium állókorcos lap, 2000 x 400 mm 20 db állókorc-tartó 60 db M8x30 rozsdamentes hatlapfejű acélcsavar, alátéttel és anyával 3.2. tábl. A szükséges alumínium állókorcos lapok darabszáma a kollektorok elrendezésétől függően 3.2 Szerelés Lezuhanásveszély! Ha a lapos tető szélei közelében dolgozik, viseljen biztonsági hevedert! A szerelés előtt, ill. közben vegye figyelembe a következő tudnivalókat: A kollektorok helyes tárolása! A szabadban a szellőzőlyukak miatt ne tárolja függőlegesen vagy vízszintesen a kollektorokat. A fagy okozta károk elkerülése! A nyomáspróba és az átmosás után esetleg víz marad a kollektorokban. Ezért a szolárberendezést azonnal fel kell tölteni szolárfolyadékkal. Fagyásgátló- vizsgálóval ellenőrizze a folyadék koncentrációját, mert a szolárkörben lévő maradék víz miatt felhígulhat a szolárfolyadék. Fagyveszély esetén semmiképpen nem szabad tiszta víznek lennie a kollektorban! Ügyeljen a viharbiztonságra! A lapos tetők széleinél vihar idején rendkívül nagy szélerők fordulnak elő. Ezért a kollektorok felállításakor tartson 1-2 méter távolságot a tetőszélektől. Falra szerelés speciális tiplikkel! Ha a kollektorokat a falra akarja felszerelni, akkor a falhoz alkalmas tipliket (legalább 6,2 kn) kell használnia. A kollektor légtelenítése! A berendezés legmagasabb pontján építse be a Vaillant szolár-gyorslégtelenítőt (cikksz ). Alternatív megoldásként az automatikus Vaillant légleválasztó rendszer (cikksz ) is használható a szolárkörben. Vegye figyelembe az ahhoz tartozó szerelési és kezelési útmutatót A felállítási szög meghatározása A 3.3. táblázatból válassza ki a szöget, majd a vízszintes L-profil és a háromszög felső csúcspontjában lévő furatközép közötti méretre ott megadott értéket rajzolja fel Szerelés függőleges kollektor-elrendezés esetén A függőleges elrendezéshez a VFK síkkollektorokat a vízszintes szereléshez hasonlóan kösse össze a háromszög-állványokkal. Két kollektor szerelésekor fent a kollektorok közötti merevítéshez még az összekötő hevedert is csavarozza fel (lásd 3.3. ábra). Ilyen módon a kollektorösszekötőtömlőkkel max. 4 kollektort kapcsolhat sorba. A kavicslapokkal történő padlóhoz horgonyzáshoz 3 kollektor szerelése esetén kollektoronként két-két állókorcos lapot el kell felezni (lásd a 3.2. táblázatot). 6 Szerelési útmutató aurotherm classic, VFK 900

19 Lapos tetőre szerelés ábra A felállítási szög meghatározása 3.8. ábra A padlóhoz horgonyzáshoz terítse le az állókorcos lapokat (darabszám a 3.2. táblázatban) alternatíva: betonkövek. Ha az L-profilokat az alaphoz kell rögzíteni, akkor tipliket és csavarokat használjon. Felállítási szög Magasság vízszintes szerelés Magasság függőleges szerelés mm 1016 mm mm 1300 mm mm 1428 mm mm 1545 mm A vízszintes profiltól a háromszög felső csúcspontjában lévő lyukközépig mért magasság (lásd a 3.6. ábrát) tábl. A felállítási szög meghatározása Szerelés vízszintes kollektor-elrendezés esetén 3.9. ábra Kollektoronként két L-profilt (2. tétel lásd a 4. és a köv. lapon) helyezzen a lemezekre (a kollektorszélektől 5-10 cm-re), állítsa be rajtuk az állókorc-tartókat, majd a felső csavarral rögzítse őket ábra A szereléshez szükséges szerszámok: összehajtható mérőléc, fúrógép, 8,5 mm-es fémfúró vagy 12 mm-es kőfúró, valamint 16, 19 és 24 mm-es villáskulcs. Szerelési útmutató aurotherm classic, VFK 900 7

20 3 Lapos tetőre szerelés ábra Az alsó rögzítéshez fúrja át a korcot, majd rögzítse az állókorc-tartókat, utána pedig a kifúrt L-profilokat (2. tétel lásd a 4. és a köv. lapon) ábra Egy további L-profilból és egy szerelősínből alakítson ki háromszöget. A szerelősínt a felállítási szögnek megfelelően rögzítse (lásd a 3.3 táblázatot). A túlnyúló részt fűrészelje le ábra A kollektor tartásához mindkét L-profilba (1. tétel lásd a 4. és köv. lapon) csavarjon be két-két M10x30 csavart. Úgy húzza meg az anyákat, hogy annak élei merőlegesen álljanak a sín hosszanti oldalához képest ábra Úgy helyezze be a kollektort a kiálló csavarok közé, hogy azt a felső és az alsó anya zárja közre. 8 Szerelési útmutató aurotherm classic, VFK 900

21 Lapos tetőre szerelés 3 Ártalmatlanítás ábra Rögzítőkapcsokkal úgy rögzítse a kollektort az L-profilhoz, hogy a kapocsnak a besajtolt nyíllal ellátott magasabb része legyen a kollektor felé. 1/2-15 forrasztott csatlakozókkal (ügyeljen a tömítésre!) kösse össze a kollektor-csatlakozókat a szolárkörrel. Kollektor-pároknál főleg Red-T-idomokat használjon ábra Befejezésül az alumínium állókorcos lapot töltse fel legalább 10 cm 8 m épületmagasság felett legalább 15 cm vastag kavicsréteggel (lásd a 4.5. ábrát is). 4 Ártalmatlanítás A Vaillant cég minden napkollektora megfelel a Kék angyal környezetvédelmi jel követelményeinek. Ebben az összefüggésben gyártóként kötelesek vagyunk az alkatrészeket visszavenni és újrahasznosításukról gondoskodni, ha hosszú éveken át tartó megbízható üzem után el kell végezni azok ártalmatlanítását ábra A kollektor-csatlakozó sérülésének megakadályozása céljából meghúzáskor villáskulccsal tartson ellen. A szolárkör nyomáspróbája után a csöveket hőálló és ultraibolya-sugárzásnak ellenálló hőszigeteléssel lássa el. Szerelési útmutató aurotherm classic, VFK 900 9

22 5 Síkkollektorok műszaki adatai 5 Síkkollektorok műszaki adatai Kollektortípus/építési mód VFK 990 szolár-síkkollektor és VFK 990/1 szolár-síkkollektor Bruttó felület / fénybelépési felület 1) 2,24/2,02 m 2 Forma (H x Sz x M) 1930 x 1160 x 110 mm Hatásfok 2) ηo = 81,9% k 1 = 3,46 W/m K k 2 = 0,0104 W/m 2 K 2 c = 3 m/s Kollektorház ηo = 85,4% k 1 = 3,37 W/m K k 2 = 0,0104 W/m 2 K 2 c = 3 m/s alumínium, keret-hőszigeteléssel és 60 mm hátoldali hőszigeteléssel Üvegborítás 4 mm szolár biztonsági üveg 4 mm szolár biztonsági üveg, sunarc antireflexiós bevonat Fényátbocsátás τ = 91% τ = 96% Abszorber Bevonat Abszorpció (fényelnyelés) Emisszió (fénykibocsátás) Űrtartalom Hőhordozó vörösréz hővezető lemez vákuum-párologtatott réteg α = 95 % ε = 5 % 1,27 liter fagyásgátlószer (propilénglikol inhibitorokkal) Keverési arány követelmény szerint! max. 10 bar Üzemi nyomás Nyugalmi hőmérséklet 227 C (DIN szerint) 232 C (DIN szerint) Szolárérzékelő-hüvely 6 mm belső átmérő Kollektor-csatlakozó rozsdamentes acél bordástömlő 1/2 menetes csatlakozóval Tömeg 43 kg 1) fénybelépési felület DIN 4757 szerint 2) DIN 4757, 4. rész szerint 5.1. tábl. Műszaki adatok 5.1. ábra Méretrajz 10 Szerelési útmutató aurotherm classic, VFK 900

23 Vevőszolgálat 6 6 Vevőszolgálat Gyári ügyfélszolgálat A gyári ügyfélszolgálattal kapcsolatos aktuális információkról az ezen útmutató hátoldalán megadott címen érdeklődhet. Gyári garancia Gyári garanciát csak akkor vállalunk, ha a szerelést arra feljogosított szakipari cég végezte. Az aktuális garanciális rendelkezésekről az ezen útmutató hátoldalán megadott címen érdeklődhet. Szerelési útmutató aurotherm classic, VFK

24 _00 HU

25 Szakemberek számára Szerelési útmutató aurotherm classic, VFK 900 Szolár-síkkollektorok tetősíkba építése VFK 990/1 VFK 900 HU

26 Tartalomjegyzék 1 Megjegyzések a dokumentációhoz 2 Biztonsági tudnivalók Tartalomjegyzék 1 Megjegyzések a dokumentációhoz Biztonsági tudnivalók Tetősíkba építés Típusáttekintés Szerelési modulok Anyagjegyzék Beépítési méretek A beépítési mező meghatározása és a beépítési lécek rögzítése Szerelés Ártalmatlanítás Síkkollektorok műszaki adatai Vevőszolgálat Megjegyzések a dokumentációhoz Az alábbi megjegyzések a teljes dokumentáción végig útmutatóként szolgálnak. Ezzel a szerelési útmutatóval együtt még más dokumentációk is érvényesek. Az utasítások be nem tartása miatt keletkező károkért nem vállalunk felelősséget. Kapcsolódó dokumentumok A szolár-berendezés installálásakor az összes szerkezeti egység és komponens szerelési útmutatóját is vegye figyelembe. Ezek a szerelési útmutatók a berendezés mindenkori szerkezeti egységeihez, valamint kiegészítő komponenseihez mellékelve vannak. Alkalmazott szimbólumok A kollektor szerelésénél vegye figyelembe a jelen szerelési útmutatóban szereplő biztonsági tudnivalókat! Veszély! Közvetlen sérülés- és életveszély! Figyelem! A termékre és a környezetre veszélyes helyzet lehetősége! Fontos tudnivaló! Hasznos információk és tudnivalók. Elvégzendő tevékenységre utaló szimbólum 2 Biztonsági tudnivalók Műszaki szabályok A szerelés feleljen meg az építészeti feltételeknek, a helyi előírásoknak és nem utolsó sorban a műszaki szabályoknak. Minden nemzeti előírást figyelembe kell venni, különös tekintettel a következő témákra: - Tetőkön végzendő szerelési munkák - Termikus szolár-berendezések csatlakoztatása - Elektromos bekötési munkák - Villámvédelmi berendezések létesítése - Elektromos berendezések fő potenciál-kiegyenlítése Balesetvédelmi előírások A kollektorok szerelésekor vegye figyelembe a megfelelő magasságban végzendő munkára érvényes nemzeti előírásokat. Gondoskodjon a lezuhanás ellen előírt biztosításról, például tető-fogóállványok vagy tető-védőfalak használatával. Ha nem célszerű tető-fogóállványt vagy tető-védőfalat kialakítani, akkor lezuhanás elleni biztosítóként biztonsági hevedert is használhat. Szerszámokat és segédeszközöket, például emelőeszközöket vagy egyeslétrákat, csak a rájuk vonatkozó balesetvédelmi előírásoknak megfelelően használjon. A szerelési hely alatti, leeső tárgyak által veszélyeztetett területeket kellő távolságra zárja le, hogy ezek a tárgyak senkinek ne okozzanak sérüléseket. Jelölje meg a munkaterületet, például az érvényes előírásoknak megfelelő figyelmeztető táblákkal. A dokumentációk elhelyezése és tárolása Kérjük, hogy ezt a szerelési útmutatót adja tovább a berendezés üzemeltetőjének. Az üzemeltető feladata az útmutatók megőrzése, hogy azok szükség esetén rendelkezésre álljanak. 2 Szerelési útmutató aurotherm classic, VFK 900
