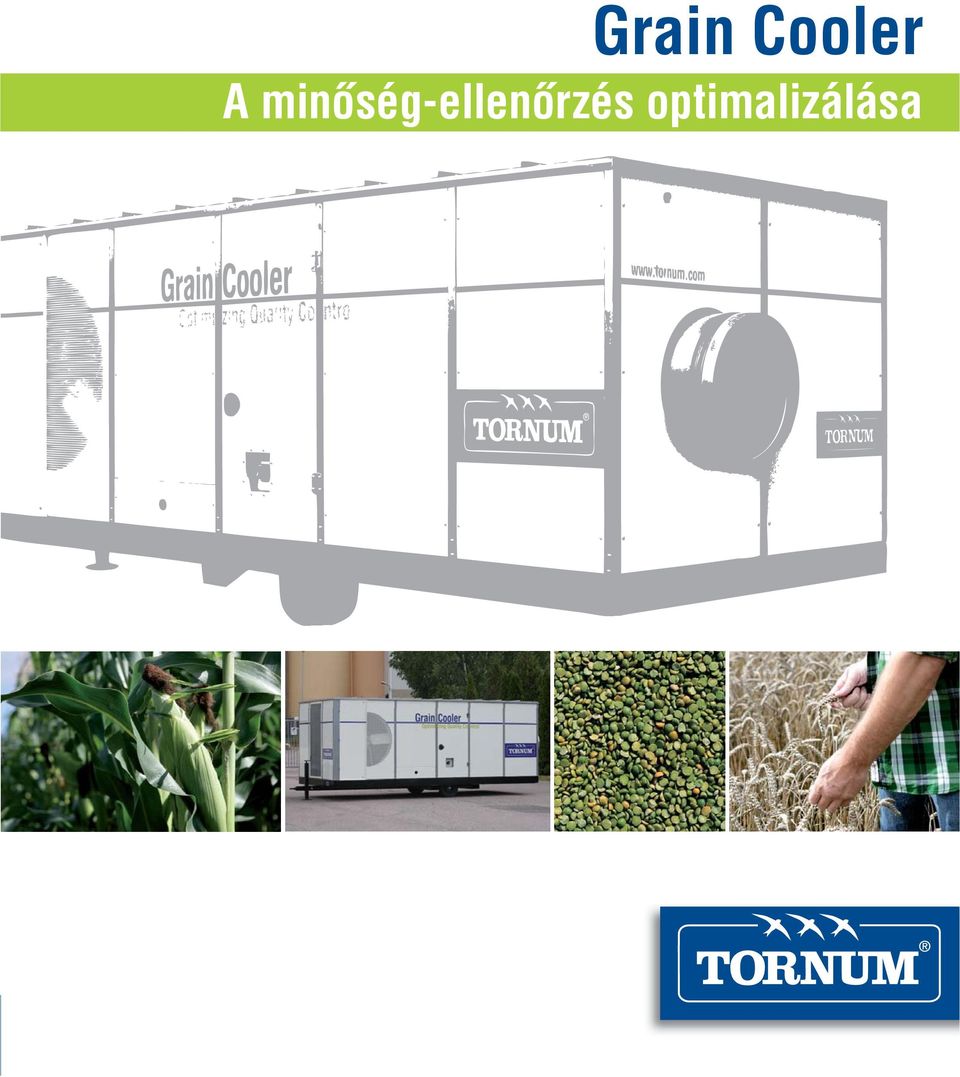

1 Grain Cooler A minőség-ellenőrzés The optimalizálása Energy Saver

2 TORNUM Grain Cooler környezetbarát, gazdaságos és praktikus A gabona a mi élelmiszerünk! A TORNUM Grain Cooler segít abban, hogy a gabonát ennek megfelelően kezelje. A gabona ugyanakkor élő anyag is, amit szintén figyelembe kell venni kezelése során. A TORNUM Grain Cooler képes arra, amire a természet nem mindig: biztonságos tárolási hőmérsékletet biztosít, függetlenül a környezeti viszonyoktól. A gabonatároló hőmérsékletének szabályozása a gabona megőrzésének és a gabonaminőség optimalizálásának természetes módja. Ténylegesen környezetbarát hűtőrendszerünk a hagyományos hűtőrendszerekhez képest 80%-kal kevesebb hűtőfolyadékot igényel. Néhány a TORNUM Grain Cooler használatának számtalan előnye közül: A rovarirtáshoz nincs szükség vegyszerekre. Szárító hatás, ha a lehűlő gabona nedvességtartalma 15% vagy annál több; minden 10 C hőmérséklet-csökkenés 0,5-0,75% szárító hatással jár. Mindig biztonságos tárolási feltételek. Alacsony működési költség. 3

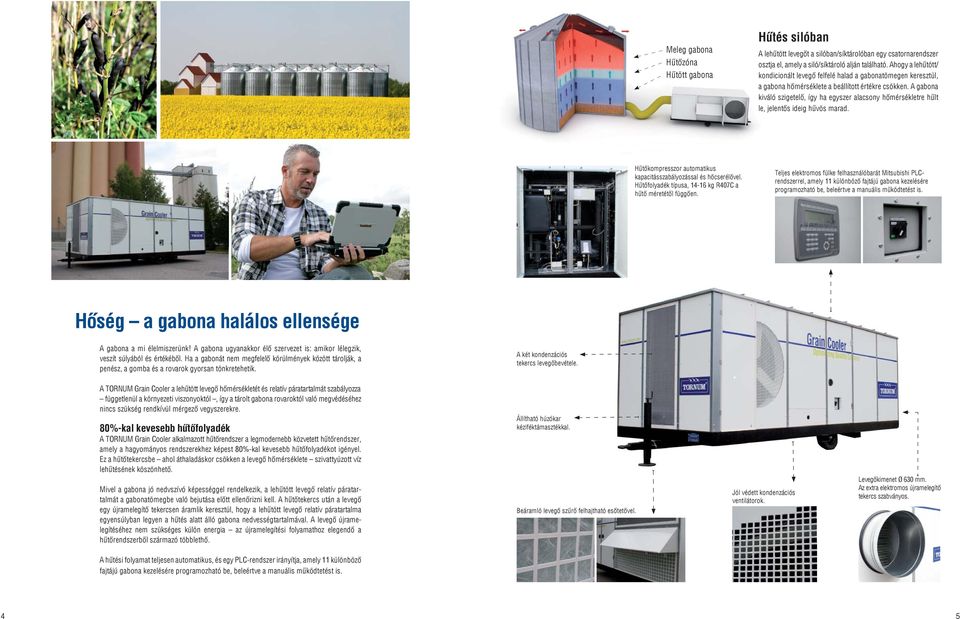

3 Meleg gabona Hűtőzóna Hűtött gabona Hűtés silóban A lehűtött levegőt a silóban/síktárolóban egy csatornarendszer osztja el, amely a siló/síktároló alján található. Ahogy a lehűtött/ kondicionált levegő felfelé halad a gabonatömegen keresztül, a gabona hőmérséklete a beállított értékre csökken. A gabona kiváló szigetelő, így ha egyszer alacsony hőmérsékletre hűlt le, jelentős ideig hűvös marad. Hűtőkompresszor automatikus kapacitásszabályozással és hőcserélővel. Hűtőfolyadék típusa, kg R407C a hűtő méretétől függően. Teljes elektromos fülke felhasználóbarát Mitsubishi PLCrendszerrel, amely 11 különböző fajtájú gabona kezelésére programozható be, beleértve a manuális működtetést is. Hőség a gabona halálos ellensége A gabona a mi élelmiszerünk! A gabona ugyanakkor élő szervezet is: amikor lélegzik, veszít súlyából és értékéből. Ha a gabonát nem megfelelő körülmények között tárolják, a penész, a gomba és a rovarok gyorsan tönkretehetik. A két kondenzációs tekercs levegőbevétele. A TORNUM Grain Cooler a lehűtött levegő hőmérsékletét és relatív páratartalmát szabályozza függetlenül a környezeti viszonyoktól, így a tárolt gabona rovaroktól való megvédéséhez nincs szükség rendkívül mérgező vegyszerekre. 80%-kal kevesebb hűtőfolyadék A TORNUM Grain Cooler alkalmazott hűtőrendszer a legmodernebb közvetett hűtőrendszer, amely a hagyományos rendszerekhez képest 80%-kal kevesebb hűtőfolyadékot igényel. Ez a hűtőtekercsbe ahol áthaladáskor csökken a levegő hőmérséklete szivattyúzott víz lehűtésének köszönhető. Mivel a gabona jó nedvszívó képességgel rendelkezik, a lehűtött levegő relatív páratartalmát a gabonatömegbe való bejutása előtt ellenőrizni kell. A hűtőtekercs után a levegő egy újramelegítő tekercsen áramlik keresztül, hogy a lehűtött levegő relatív páratartalma egyensúlyban legyen a hűtés alatt álló gabona nedvességtartalmával. A levegő újramelegítéséhez nem szükséges külön energia az újramelegítési folyamathoz elegendő a hűtőrendszerből származó többlethő. Állítható húzókar kéziféktámasztékkal. Beáramló levegő szűrő felhajtható esőtetővel. Jól védett kondenzációs ventilátorok. Levegőkimenet Ø 630 mm. Az extra elektromos újramelegítő tekercs szabványos. A hűtési folyamat teljesen automatikus, és egy PLC-rendszer irányítja, amely 11 különböző fajtájú gabona kezelésére programozható be, beleértve a manuális működtetést is. 4 5

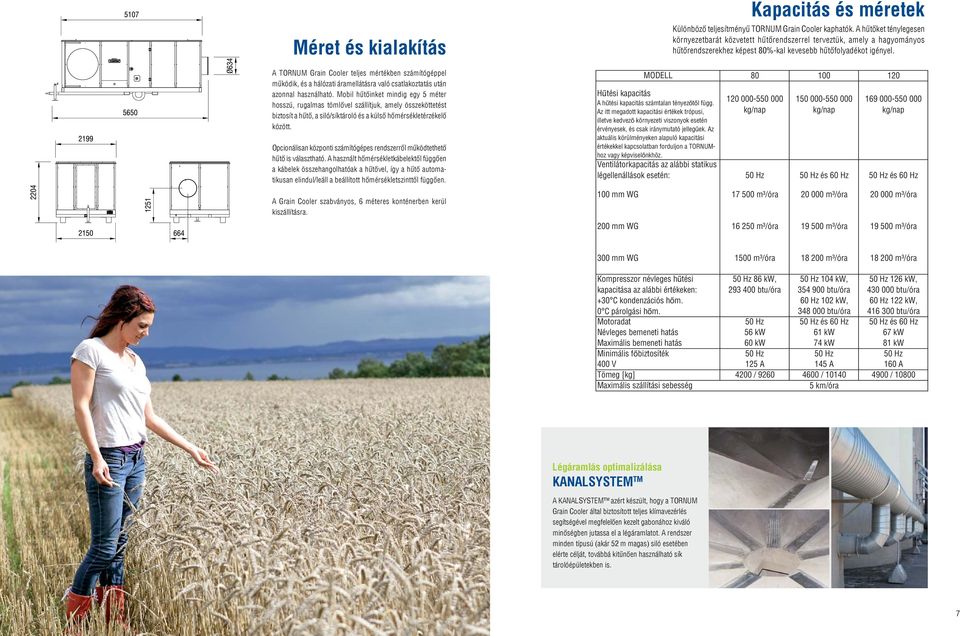

4 Méret és kialakítás A TORNUM Grain Cooler teljes mértékben számítógéppel működik, és a hálózati áramellátásra való csatlakoztatás után azonnal használható. Mobil hűtőinket mindig egy 5 méter hosszú, rugalmas tömlővel szállítjuk, amely összeköttetést biztosít a hűtő, a siló/síktároló és a külső hőmérsékletérzékelő között. Opcionálisan központi számítógépes rendszerről működtethető hűtő is választható. A használt hőmérsékletkábelektől függően a kábelek összehangolhatóak a hűtővel, így a hűtő automatikusan elindul/leáll a beállított hőmérsékletszinttől függően. A Grain Cooler szabványos, 6 méteres konténerben kerül kiszállításra. MODELL H tési kapacitás A h tési kapacitás számtalan tényez t l függ. Az itt megadott kapacitási értékek trópusi, illetve kedvez környezeti viszonyok esetén érvényesek, és csak iránymutató jelleg ek. Az aktuális körülményeken alapuló kapacitási értékekkel kapcsolatban forduljon a TORNUMhoz vagy képvisel nkhöz. Kapacitás és méretek Különböző teljesítményű TORNUM Grain Cooler kaphatók. A hűtőket ténylegesen környezetbarát közvetett hűtőrendszerrel terveztük, amely a hagyományos hűtőrendszerekhez képest 80%-kal kevesebb hűtőfolyadékot igényel Ventilátorkapacitás az alábbi statikus légellenállások esetén: 50 Hz 50 Hz és 60 Hz 50 Hz és 60 Hz 100 mm WG m³/óra m³/óra m³/óra 200 mm WG m³/óra m³/óra m³/óra 300 mm WG 1500 m³/óra m³/óra m³/óra Kompresszor névleges h tési kapacitása az alábbi értékeken: 50 Hz 86 kw, btu/óra 50 Hz 104 kw, btu/óra 50 Hz 126 kw, btu/óra +30 C kondenzációs h m. 60 Hz 102 kw, 60 Hz 122 kw, 0 C párolgási h m btu/óra btu/óra Motoradat 50 Hz 50 Hz és 60 Hz 50 Hz és 60 Hz Névleges bemeneti hatás 56 kw 61 kw 67 kw Maximális bemeneti hatás 60 kw 74 kw 81 kw Minimális f biztosíték 50 Hz 50 Hz 50 Hz 400 V 125 A 145 A 160 A Tömeg [kg] 4200 / / / Maximális szállítási sebesség 5 km/óra Légáramlás optimalizálása KANALSYSTEM TM A KANALSYSTEM azért készült, hogy a TORNUM Grain Cooler által biztosított teljes klímavezérlés segítségével megfelelően kezelt gabonához kiváló minőségben jutassa el a légáramlatot. A rendszer minden típusú (akár 52 m magas) siló esetében elérte célját, továbbá kitűnően használható sík tárolóépületekben is. 7

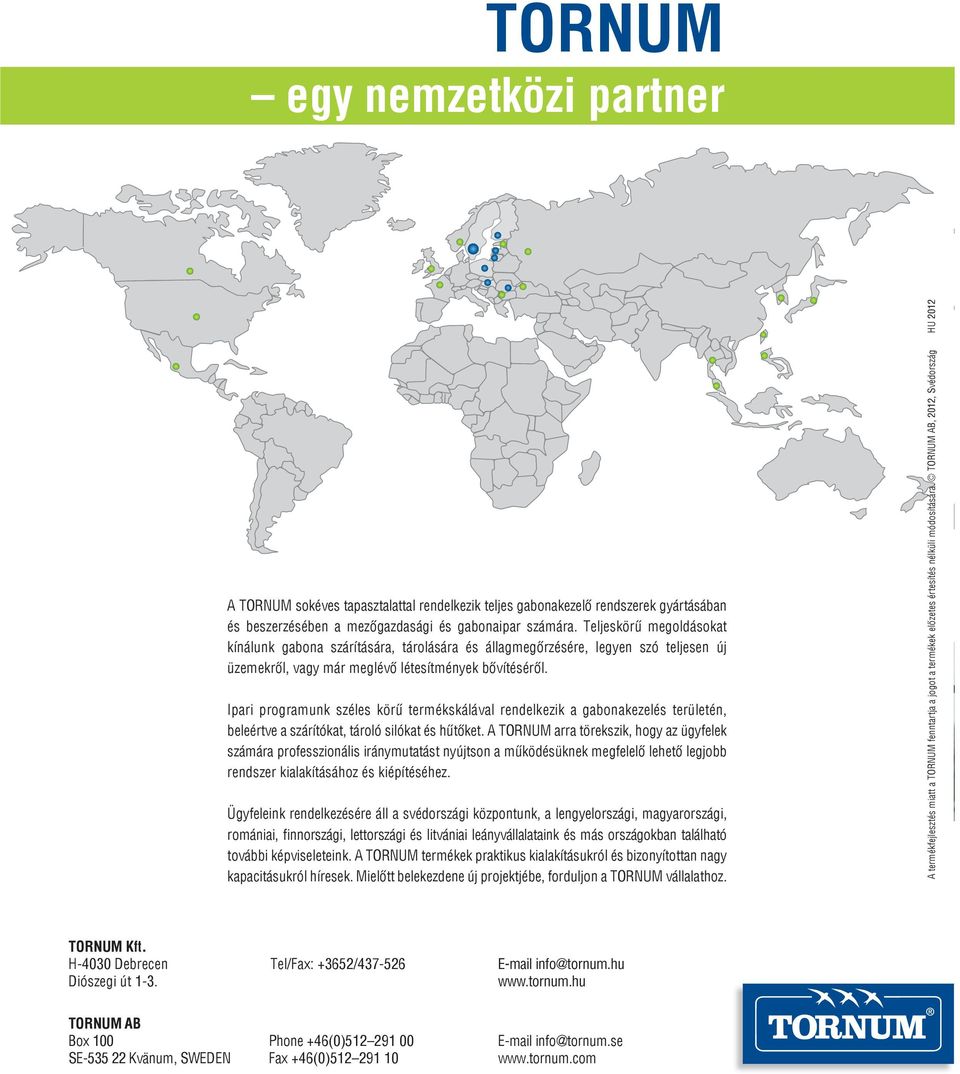

5 TORNUM egy nemzetközi partner A TORNUM sokéves tapasztalattal rendelkezik teljes gabonakezelő rendszerek gyártásában és beszerzésében a mezőgazdasági és gabonaipar számára. Teljeskörű megoldásokat kínálunk gabona szárítására, tárolására és állagmegőrzésére, legyen szó teljesen új üzemekről, vagy már meglévő létesítmények bővítéséről. Ipari programunk széles körű termékskálával rendelkezik a gabonakezelés területén, beleértve a szárítókat, tároló silókat és hűtőket. A TORNUM arra törekszik, hogy az ügyfelek számára professzionális iránymutatást nyújtson a működésüknek megfelelő lehető legjobb rendszer kialakításához és kiépítéséhez. Ügyfeleink rendelkezésére áll a svédországi központunk, a lengyelországi, magyarországi, romániai, finnországi, lettországi és litvániai leányvállalataink és más országokban található további képviseleteink. A TORNUM termékek praktikus kialakításukról és bizonyítottan nagy kapacitásukról híresek. Mielőtt belekezdene új projektjébe, forduljon a TORNUM vállalathoz. A termékfejlesztés miatt a TORNUM fenntartja a jogot a termékek előzetes értesítés nélküli módosítására. TORNUM AB, 2012, Svédország HU 2012 TORNUM Kft. H-4030 Debrecen Tel/Fax: +3652/ info@tornum.hu Diószegi út TORNUM AB Box 100 Phone +46(0) info@tornum.se SE Kvänum, SWEDEN Fax +46(0)
