1 Kezelői kézikönyv WarmTouch TM WT-5900 modellszámú betegmelegítő rendszer

2 Ha a jótállással kapcsolatban szeretne tájékoztatást kapni, akkor hívja a Covidien Műszaki ügyfélszolgálatát az telefonszámon, vagy vegye fel a kapcsolatot a vállalat helyi képviseletével. A készülék vásárlása a Covidien szabadalmai alapján nem nyújt sem kifejezett, sem hallgatólagos engedélyt arra, hogy a készüléket ne a Covidien által gyártott vagy licencelt betegmelegítő rendszerrel használja.

3 Tartalomjegyzék Biztonsági előírások... 5 Áttekintés... 5 Biztonsági előírások... 5 Figyelmeztetések... 6 Előírások... 8 Bevezetés... 9 Áttekintés... 9 Javallott felhasználás... 9 A kézikönyv elérhetősége... 9 Háttérinformációk... 9 Biztonsági funkciók Szabályozható melegítés kezelése Automatikus hőmérséklet-csökkentés Automatikus kikapcsolás túlmelegedéskor Riasztások HEPA-szűrő Kerékzárak Jelmagyarázat A melegítőrendszer leírása Felszerelés Áttekintés Kocsi felszerelés Felszerelés infúziós állványra Betegágyra szerelés A figyelmeztető rendszer használata Áttekintés Elektromos tápkábel Főkapcsoló Hőmérséklet-szabályozó Levegőszűrő Önhordó légtömlő A WarmTouch takarók használata Tervszerű karbantartás Áttekintés A melegítőrendszer tisztítása Tervszerű karbantartás WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv iii

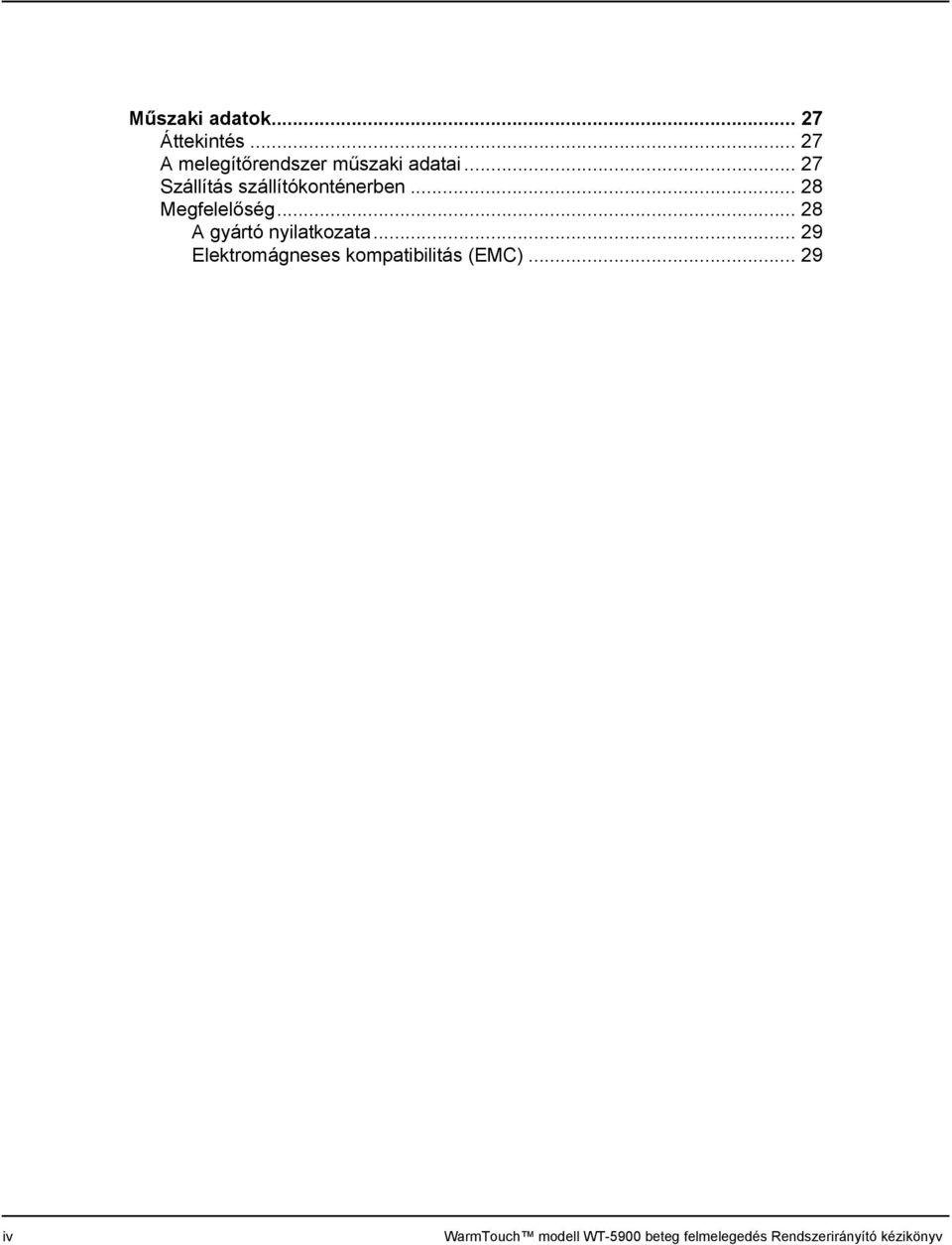

4 Műszaki adatok Áttekintés A melegítőrendszer műszaki adatai Szállítás szállítókonténerben Megfelelőség A gyártó nyilatkozata Elektromágneses kompatibilitás (EMC) iv WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

5 Áttekintés 1 Biztonsági előírások Áttekintés Ez a kézikönyv a WarmTouch WT-5900 típusú betegmelegítő rendszer használatával kapcsolatos információkat tartalmaz. A Melegítőrendszer használata előtt olvassa el alaposan a Kezelési kézikönyvet. A kézikönyv aktuális másolatát a következő címről töltheti le: Biztonsági előírások Ez a fejezet a Melegítőrendszer használatakor betartandó biztonsági utasításokat tartalmazza. A szimbólum veszélyes helyzeteket jelöl. Ezek a figyelmeztetések potenciálisan súlyos következményekre figyelmeztetik a felhasználót és a beteget, mint például halál, sérülés vagy súlyos események. Az ÓVATOSAN szimbólum kockázatos helyzeteket jelöl. Ezek az utasítások a Melegítőrendszer biztonságos és hatékony használatára vonatkoznak. A MEGJEGYZÉS szimbólum megjegyzéseket jelöl. A megjegyzésekben egyébként figyelmen kívül hagyott vagy hiányzó információkat tartalmaz. WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 5

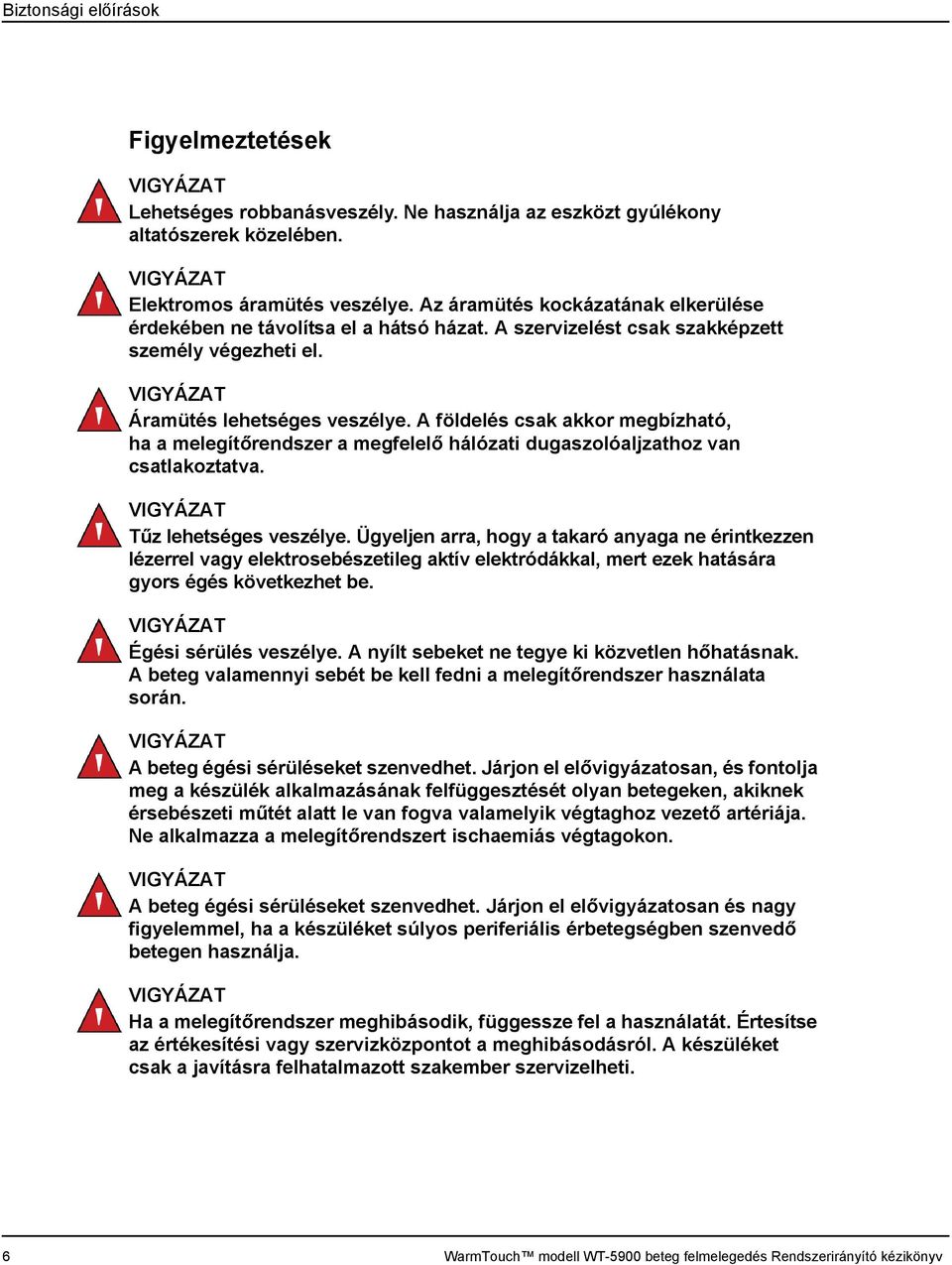

6 Biztonsági előírások Figyelmeztetések Lehetséges robbanásveszély. Ne használja az eszközt gyúlékony altatószerek közelében. Elektromos áramütés veszélye. Az áramütés kockázatának elkerülése érdekében ne távolítsa el a hátsó házat. A szervizelést csak szakképzett személy végezheti el. Áramütés lehetséges veszélye. A földelés csak akkor megbízható, ha a melegítőrendszer a megfelelő hálózati dugaszolóaljzathoz van csatlakoztatva. Tűz lehetséges veszélye. Ügyeljen arra, hogy a takaró anyaga ne érintkezzen lézerrel vagy elektrosebészetileg aktív elektródákkal, mert ezek hatására gyors égés következhet be. Égési sérülés veszélye. A nyílt sebeket ne tegye ki közvetlen hőhatásnak. A beteg valamennyi sebét be kell fedni a melegítőrendszer használata során. A beteg égési sérüléseket szenvedhet. Járjon el elővigyázatosan, és fontolja meg a készülék alkalmazásának felfüggesztését olyan betegeken, akiknek érsebészeti műtét alatt le van fogva valamelyik végtaghoz vezető artériája. Ne alkalmazza a melegítőrendszert ischaemiás végtagokon. A beteg égési sérüléseket szenvedhet. Járjon el elővigyázatosan és nagy figyelemmel, ha a készüléket súlyos periferiális érbetegségben szenvedő betegen használja. Ha a melegítőrendszer meghibásodik, függessze fel a használatát. Értesítse az értékesítési vagy szervizközpontot a meghibásodásról. A készüléket csak a javításra felhatalmazott szakember szervizelheti. 6 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

7 Biztonsági előírások A csővel való melegítés tilos. Mindig tartsa a cső csúcsát a WarmTouch takaróhoz csatlakoztatva, mert más különben égési sérülés következhet be. A WarmTouch takarók kizárólag egyetlen betegen használatosak. A melegítőrendszert nem szabad olyan elektromágneses mezőben működtetni, amelynek intenzitása 3 volt/méternél magasabb. Ilyen esetekben a készülék biztonsági funkciója kikapcsolhatja a melegítőrendszert. A melegítőrendszer nem alkalmazható a mágneses rezonancia képalkotáson (MRI) alapuló vizsgálatok során. A melegítőrendszer hatással lehet az MRI-képre. Folyamatosan kísérje figyelemmel a beteg hőmérsékletét. Csökkentse a levegő hőmérsékletét, vagy függessze fel a terápiát, amikor eléri a normotermiát. A beteget folyamatosan figyelemmel kell kísérni újramelegítés szempontjából. Értágulat vagy esetleges magas vérnyomás fordulhat elő. Fontolja meg jól, hogy milyen hőmérséklet választ ki. Ha nem biztos az ítéletében, forduljon a felügyelő orvoshoz. A meghatározott tartozékoktól, érzékelőktől és kábelektől eltérő kellékek használata fokozott emisszióhoz és/vagy a melegítőrendszer fokozott immunitásához vezethet. Ha a melegítőrendszer érintkezik a beteggel, akkor hősérülés következhet be. A melegítő rendszernek bőrön keresztül ható gyógyszerrel együtt történő használata meggyorsíthatja annak felszívódását, ezzel potenciálisan veszélyeztetve a beteget. WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 7

8 Biztonsági előírások Előírások Óvatosan A szövetségi (USA) törvények tiltják a melegítőrendszer orvos általi vagy orvos utasítására történő árusítását. Óvatosan A melegítőrendszer ugyan fel van szerelve levegőszűrővel, de a melegítőrendszer használata során számításba kell venni a levegőből származó fertőzés veszélyét. Óvatosan Ha a melegítőrendszer infúziós állványra van felszerelve, akkor úgy kell elhelyezkednie, hogy a készülék fogantyújának felső része 76 cm-nél (30 hüvelyk) ne legyen távolabb padlótól, nehogy az infúziós állvány eldőljön. Óvatosan Ha a melegítőrendszer meghibásodik, függessze fel a használatát. Értesítse az értékesítési vagy szervizközpontot a meghibásodásról. A szervizelést csak szakképzett személy végezheti el. Óvatosan Az intézetnek be kell tartania a helyi hatóságok rendeleteit és az újrafelhasználásra vonatkozó utasításokat a szűrő és az alkatrészek ártalmatlanításával és újrafelhasználásával, illetve az életciklusának végére ért termékkel kapcsolatban. Óvatosan A HEPA-szűrőt minden üzemóra elteltével ki kell cserélni. A szakképzett technikust igénylő javítási eljárásokért lásd a Szerviz kézikönyvben lévő Rutin karbantartás részt. Óvatosan Ne permetezzen vagy öntsön folyadékot a melegítőrendszerre, tartozékaira, csatlakozóira, kapcsolóira, illetve dobozának nyílásaiba. Óvatosan Győződjön meg arról, hogy a beteg bőre száraz; ellenkező esetben a melegítőrendszer hatástalan lehet. 8 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

9 Áttekintés 1 Bevezetés Áttekintés Ez a kézikönyv a WarmTouch WT-5900 típusú betegmelegítő rendszer használatával kapcsolatos információkat tartalmaz. Javallott felhasználás A WarmTouch WT-5900 típusú betegmelegítő rendszer (melegítőegység és takaró) takarókat a hipotermia megelőzésére és kezelésére szánták. Alkalmazható például az operált betegeken, az operációra előkészített betegek esetében, az epidurális fájdalomcsillapítás miatti hypothermiától szenvedő szülő nők melegítésére, illetve a hűvös intenzív osztályokon fekvő betegeken. A kézikönyv elérhetősége Ennek a kézikönyvnek a legfrissebb változata az alábbi címen érhető el az interneten: Háttérinformációk A felmelegítésnek számtalan módja van a gyapjútakaróktól kezdve a vízágyakig. A kutatási eredmények azt mutatják, hogy a beteget körülvevő alacsony hőmérsékletű levegő jelentős szerepet játszik a hipotermia kialakulásában. 1, 2 A melegítőrendszer meleg levegővel burkolja körül a beteget, és átvezeti a hőt a bőrön át. A terápia eredményeként normális termia érhető el. 1 Morris RH, Wilkey BR. The Effects of the Ambient Temperature on Patient Temperature During Surgery Not Involving Body Cavities. Anesthesiology 32: , Morris RH. Influence of Ambient Temperature on Patient Temperature During Intra-abdominal Surgery. Annals of Surgery 173: , WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 9

10 Bevezetés A meleg, testreszabott légzsák készítésével kapcsolatban azonban fontos megjegyezni, hogy az állott levegő, mégha meleg is, nem vezeti jól a hőt. Az állott levegő szigetelésként működik, megakadályozza, hogy a bőrfelülettel érintkező molekularéteg hőt adjon át a bőrnek. A mesterséges levegőmelegítés hatására a felmelegített levegőmolekulák a hűvösebb bőrfelszínre áramolnak. A felmelegített molekulák aktív árama hővezetőként funkcionál. A melegítőrendszer felmelegíti a levegőt, és egy a beteg fölött vagy alatt lévő könnyű takaróba továbbítja. A takarók alsó részén apró perforációkat alakítottak ki, amelyek lehetővé teszik, hogy a levegő eltávozzon a takaróból, és körülvegye a beteget. Biztonsági funkciók A Melegítőrendszer azzal a céllal készült, hogy az egészségügyi szakemberek jobban befolyásolhassák a beteg alaphőmérsékletének alakulását. A Melegítőrendszer több olyan szolgáltatással rendelkezik, amely biztonságossá és a fenti célra alkalmassá teszi a készüléket. Szabályozható melegítés kezelése A melegítési terápia kezdetén a klinikai orvosok kiválasztják a megfelelő hőmérséklet-tartományt, hogy elősegítsék, hogy minden beteg a megfelelő beállítás szerint kapja a terápiát. Automatikus hőmérséklet-csökkentés A Melegítőrendszer 45-perces hőmérsékletcsökkentő szolgáltatással rendelkezik. A magas hőmérsékletű üzemmód használata esetén a befújt levegő hőmérséklete minden 45 percnyi használat után automatikusan közepes hőmérsékletűre csökken. A hőmérséklet úgy állítható ismét magas hőmérsékleti módba, hogy a készülék elülső kezelőlapján magas hőmérsékletet kiválasztva elindít egy újabb 45-perces ciklust. Automatikus kikapcsolás túlmelegedéskor Az automatikus hőmérséklet-szabályozó és két tartalékrendszer -biztosítja azt, hogy a hőmérséklet ne érjen el túl magas szintet. Szükség esetén a biztonsági rendszer automatikusan kikapcsolja a melegítőt, bekapcsolja a 10 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

11 Biztonsági funkciók figyelmeztető jelzőfényt és riasztási hangjelzést ad, amikor a hőmérséklet 47 C és 50 C közötti értékre emelkedik. A melegítőrendszer fűtőberendezése ismét bekapcsol, amikor a rendszer hőmérséklete körülbelül 35 C és 37 C értékre csökken. Egy sárga figyelmeztető lámpa kezd el világítani, amikor a melegítőrendszer riasztási hangjelzést ad. Riasztások A WarmTouch vezérlőáramkör kezeli és megfigyeli a betegmelegítő rendszer működését. Ha a vezérlőáramkör hibás állapotot észlel, akkor látható és hallható hangjelzéssel jelzi a hibákat. A vezérlőpanelen világítani kezd egy sárga figyelmeztető jelzés a táphibát követő helyreállás után, illetve amikor a vezérlőrendszer hibás állapotot észlel. A riasztás állapotától függően a hangos riasztás szakaszosan vagy folyamatosan hallható. Azonnal vizsgálja ki az okot. A WarmTouch vezérlő áramkör két hibaállapotot ismer fel. 1. Bekapcsolás/Táphiba riasztás Ez az állapot szakaszos hangriasztást és folyamatos látható riasztást eredményez. Ez bekapcsoláskor és táphibát követően jelentkezik, jelezve az, hogy a kezelőnek ki kell választania a megfelelő hőmérsékletet. A hőmérsékleti gomb kiválasztását követően a rendszer megszünteti a riasztást és a ventilátor a kívánt hőmérsékleten kezd el üzemelni. 2. Túlhevülés riasztás Ez az állapot egy folyamatos hangriasztást és villogó látható riasztást eredményez. Ez a biztonsági hőmérsékleti határérték elérésekor és a fűtés vezérlő általi bekapcsolásakor jelenik meg. Amikor a rendszer léghőmérséklete visszaáll egy normál üzemi hőmérsékletre vagy 34ºC és 37ºC közé, akkor a fűtés visszakapcsol. Ha a vezérlőrendszer úgy ítéli meg, hogy a fűtés megint túllépi a biztonsági határértéket, akkor egy figyelmeztető riasztás hallható. Helyezze üzemen kívül a melegítőrendszert, hogy egy szakképzett technikus megjavíthassa. Ha táphiba következik be, amikor a melegítőrendszer túlhevülési hibaállapotban van, és a melegítőrendszer még mindig túlhevülési állapotban van a tápellátás helyreállításakor, akkor folyamatos hallható és látható riasztás aktiválódik. Ebben az esetben a túlhevülési hibát nem lehet törölni. Helyezze üzemen kívül a melegítőrendszert, hogy egy szakképzett technikus megjavíthassa. WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 11

12 Bevezetés HEPA-szűrő Óvatosan A HEPA-szűrőt minden üzemóra elteltével ki kell cserélni. A szakképzett technikust igénylő javítási eljárásokért lásd a Szerviz kézikönyvben lévő Rutin karbantartás részt. A rendszer nagy hatékonyságú levegőrészecske-szűrője 99,97% hatékonysággal szűri ki a 0,3 mikron méretű részecskéket. Kerékzárak A kocsi két kerékzárral van felszerelve. A kerékzár megakadályozza, hogy használat közben a kocsi elmozduljon. Ha el szeretné mozdítani a kocsit, engedje ki a kerékzárakat. A kerék lezárásához nyomja le a zárkart. A kerékzár kiengedéséhez emelje fel a zárkart. Ábra 1. Kocsi kerékzárja 12 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

13 Jelmagyarázat Jelmagyarázat Ezeket a jeleket a Melegítőrendszer és Melegítőrendszer címkéken is használjuk. Táblázat 1. A melegítőegységen lévő szimbólumok Figyelmeztető szimbólum, olvassa el a mellékelt dokumentációt. Ne irányítsa a tömlőből közvetlenül a betegre a levegőt (szabad tömlő), csak a melegítőtakarókkal együtt használja a tömlőket. Veszélyes feszültség I-es védelmi osztály BF védelmi típus Gyártás dátuma Vizuális és hangjelzés WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 13

14 Bevezetés Táblázat 2. A figyelmeztető egység szállítási címkéjén lévő szimbólumok Tartsa napfénytől távol Tartsa függőlegesen,ezzel a végével felfelé Törékeny Tartsa szárazon Relatív páratartalom határok: 15% 95% Hőmérséklet határok: -40 C 70 C Sorozatszám Referenciakód A melegítőrendszer leírása A melegítő rendszer takarói a hypothermia megelőzésére és kezelésére használatosak. Alkalmazható például az operált betegeken, az operációra előkészített betegek esetében, az epidurális fájdalomcsillapítás miatti hypothermiától szenvedő szülő nők melegítésére, illetve a hűvös intenzív osztályokon fekvő betegeken. 14 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

15 A melegítőrendszer leírása Ábra 2. Első nézet 1 Tömlő 4 Tápvezeték 2 Főkapcsoló 5 Óramérő 3 Tömlő 6 Vezérlőpanel Ábra 3. Vezérlőpanel figyelmeztetés és hőmérsékletválasztó gombok WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 15

16 Bevezetés Ábra 4. Hátsó nézet 1 Túlhőmérséklet tesztelési port 5 Szűrőfedél 2 Utasításokat tartalmazó címke 6 Ágykampókar 3 Ventilátorkocsi kampó 7 Csővégpánt csattal 4 Figyelmeztető címke 16 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

17 Áttekintés 1 Felszerelés Áttekintés Ez a kézikönyv a WarmTouch WT-5900 típusú betegmelegítő rendszer telepítésével kapcsolatos információkat tartalmaz. WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 17

18 Felszerelés Kocsi felszerelés A melegítőrendszer kocsira szerelve kerül forgalomba. Győződjön meg arról, hogy a ventilátorkocsi kapcsai feszesek-e. Ábra 5. Maximális felszerelési magasság 18 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

19 Felszerelés infúziós állványra Felszerelés infúziós állványra A melegítőrendszert nem szabad infúziós állványra szerelni úgy, hogy a fogantyú 76 centiméternél (30 hüvelyk) magasabbra kerüljön. Ábra 6. Infúziótartó maximális felszerelési magasság WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 19

20 Felszerelés Betegágyra szerelés Az ágyrácscsatlakozók legfeljebb 3,6 centiméter (1,4 hüvelyk) szélességű ágyrácsokhoz illeszkednek. Ábra 7. Ágyrácsra szerelés 20 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

21 Áttekintés 1 A figyelmeztető rendszer használata Áttekintés Ez a kézikönyv a WarmTouch WT-5900 típusú betegmelegítő rendszer használatával kapcsolatos információkat tartalmaz. Elektromos tápkábel A melegítőrendszer tápkábelét kórházi berendezések számára fenntartott, illetve egyéb megfelelő aljzathoz csatlakoztassa. Főkapcsoló A csővel való melegítés tilos. Mindig tartsa a cső csúcsát a WarmTouch takaróhoz csatlakoztatva, mert más különben égési sérülés következhet be. Ha a melegítőrendszer érintkezik a beteggel, akkor hősérülés következhet be. Az áramellátás egy, a melegítőrendszer elején található fő billenőkapcsolóval vezérelhető. A készülék bekapcsolásához billentse a főkapcsolót ON (be) állásba. Azalacsony hőmérsékletet jelző fény kigyullad a vezérlőpanelen, a Melegítőrendszer elkezd befújni külső levegőt, és a tápriasztás megszólal. A riasztás törléséhez nyomja le a kívánt hőmérsékletgombot. WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 21

22 A figyelmeztető rendszer használata Ábra 8. Alacsony hőmérséklet jelzőfény Hőmérséklet-szabályozó A beteget folyamatosan figyelemmel kell kísérni újramelegítés szempontjából. Értágulat vagy esetleges magas vérnyomás fordulhat elő. Fontolja meg jól, hogy milyen hőmérséklet választ ki. Ha nem biztos az ítéletében, forduljon a felügyelő orvoshoz. A melegítő rendszernek bőrön keresztül ható gyógyszerrel együtt történő használata meggyorsíthatja annak felszívódását, ezzel potenciálisan veszélyeztetve a beteget. A vezérlőpanelen egy hőmérséklet riasztó lámpa és négy manuálisan kapcsolható hőmérsékleti beállítás található. A vezérlőrendszeren lévő figyelmeztető lámpa riasztási állapotot jelzett és a kezelőnek be kell avatkoznia. Az egyes hőmérséklet-beállítások a takaróba áramló levegő átlaghőmérsékletét jelzik. Alacsony 32 C Közepes 38 C Magas 43 C Nagyon magas 45 C 45 percig A gyors melegítést igénylő, súlyos hypothermiában szenvedő betegek esetén válassza a nagyon magas hőmérsékletű beállítást. A hipotermia kialakulásának megelőzésére illetve enyhe hipotermia kezelésére a Magas, Közepes vagy Alacsony értéket használja. A kiválasztott hőmérséklet lámpája fog világítani. 22 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

23 Levegőszűrő Levegőszűrő Óvatosan A HEPA-szűrőt minden üzemóra elteltével ki kell cserélni. A szakképzett technikust igénylő javítási eljárásokért lásd a WT5300A Szerviz kézikönyvben lévő Rutin karbantartás részt. A melegítőrendszer egy olyan HEPA-szűrőt tartalmaz, amelyet 99,97%-os hatékonyságúnak minősítettek 0,3-mikron méretű részecskék esetében. Önhordó légtömlő A takarókba egy dróttal -megerősített, a melegítőrendszerhez csatlakoztatott csövön keresztül jut el a levegő. A WarmTouch takarók használata A WarmTouch takarók többféle méretben és kialakításban kaphatók, amelyek a betegek egyedi testméretéhez, a különféle műtéti beavatkozásokhoz és a kényelmi igényekhez igazodnak. A WarmTouch takarók ajánlott használatával kapcsolatban kövesse a takarókhoz mellékelt használati utasításokat. Csak WarmTouch takarókat használjon. A WarmTouch betegmelegítő rendszert csak WarmTouch takarók használatával értékelték és minősítették. WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 23

24 Oldal szándékosan üresen hagyva 24 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

25 Áttekintés 1 Tervszerű karbantartás Áttekintés Ez a fejezet a WarmTouch WT-5900 típusú betegmelegítő rendszer karbantartásával, szervizelésével és megfelelő tisztításával kapcsolatos lépéseket tartalmazza. A melegítőrendszer tisztítása Óvatosan Tilos az Melegítőrendszerre, tartozékaira, csatlakozóira, kapcsolóira valamint nyílásaira folyadékot permetezni, önteni vagy rálocsolni. A készülék Melegítőrendszer felszínének tisztításával és fertőtlenítésével kapcsolatban kövesse az intézményi előírásokat vagy a lenti javasolt lépéseket. Felületi tisztítás Használjon egy puha, kereskedelemben kapható, nem dörzsölő tisztítószert vagy 70% alkoholosoldatot, óvatosan letörölve a Melegítőrendszer felületét. Fertőtlenítés Használjon egy 10% csapvizes klóroldatba mártott ruhát, óvatosan letörölve a Melegítőrendszer felületét. Tervszerű karbantartás Óvatosan Az intézetnek be kell tartania a helyi hatóságok rendeleteit és az újrafelhasználásra vonatkozó utasításokat a szűrő és az alkatrészek ártalmatlanításával és újrafelhasználásával, illetve az életciklusának végére ért termékkel kapcsolatban. Óvatosan A HEPA-szűrőt minden üzemóra elteltével ki kell cserélni. A szakképzett technikust igénylő javítási eljárásokért lásd a Szerviz kézikönyvben lévő Rutin karbantartás részt. A szakképzett technikust igénylő rutin karbantartási eljárásokért, beleértve a független túlhevülési rendszerek és a túlhevülési riasztás tesztelési és ellenőrzési műveletét, lásd a Szervizelési kézikönyv Rutin karbantartás fejezetét. WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 25

26 Oldal szándékosan üresen hagyva 26 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

27 Áttekintés 1 Műszaki adatok Áttekintés Ez a fejezet a WarmTouch WT-5900 típusú betegmelegítő rendszer fizikai és működési speicifikációkat tartalmaz. A melegítőrendszer műszaki adatai Táblázat 3. Műszaki specifikációk Melegítőtakaró műszaki adatai Takaró maximális felületi hőmérséklete 44 C Ventilátor műszaki adatok Méretek Tömeg Energiaszükséglet Automatikus hőmérséklet-csökkentés (Magas - közepes hőmérséklet) Elektromos tápkábel 38 cm x 41 cm x 28 cm (15 hüvelyk x 16 hüvelyk x 11 hüvelyk) 6,8 kg (15 font) V, 50/60 Hz, 6 A 45 perc folyamatos használatot követően a ventilátor visszalép a magastól a közepes beállításra. 4,26 m (14 láb) Hővédelem határérték Termosztát (belső): 47 C 50 C (117 F 122 F) Külső ventilátor Működési hőmérséklet tartomány Túlmelegedési riasztás szintje Folyadékbeáramlás elleni védelem Tömeg Magassága Szélesség Hosszúság 18 C 28 C (64,4 F 82,4 F) 65 db 3 méter távolságban Normál Kocsi specifikációk 3,1 kg (6,8 font) 67,1 cm (26,4 hüvelyk) 32,3 cm (12,7 hüvelyk) 38,6 cm (15,2 hüvelyk) WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 27

28 Műszaki adatok Szállítás szállítókonténerben Táblázat 4. Szállítókonténer specifikációk Hőmérséklet: Magasság: Légnyomás: Relatív páratartalom: -40 C és 70 C között -390 m és m között és 500 hpa között (375 és 795 Hgmm között) 15 és 95% között (lecsapódásmentes) Megfelelőség Táblázat 5. Megfelelőségi szabványok Tétel Megfelel az alábbinak Készülékosztály Védelem típusa Védelem foka Üzemeltetés módja Elektromágneses kompatibilitás IEC/EN kiadás CSA C22.2 sz M90 UL kiadás IEC : 1996 MSZ EN : 1997 I osztály BF típus- Alkalmazott rész Folyamatos IEC/EN kiadás 28 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

29 Megfelelőség A gyártó nyilatkozata A megadottaktól eltérő kellékek és kábelek használata az Melegítőrendszer emissziójának növekedését és/vagy immunitásának csökkenését okozhatja. Az Melegítőrendszer a megadott elektromágneses környezetben használható.az Melegítőrendszer vásárlójának vagy felhasználójának meg kell győződnie arról, hogy a készülék alkalmazása az előírt elektromágneses környezetben történik. Elektromágneses kompatibilitás (EMC) Elektromágneses emissziók Táblázat 6. Elektromágneses emisszió irányelvek Emisszióteszt Megfelelőség Elektromágneses környezet leírása RF-kibocsátás CISPR 11 Harmonikus emisszió IEC/EN Feszültségingadozás/ flikkerkibocsátás IEC/EN csoport. A osztály N/A N/A Ez egy A osztályú, IEC CISPR 11 előírás szerinti termék, és nem használható háztartási környezetben. A háztartási környezetben való használathoz ez a készülék nem rendelkezik a megfelelő rádiófrekvenciás kommunikációs szolgálatokhoz szükséges védelemmel. Elhárítási lépéseket kell tenni, mint például a berendezés áthelyezése vagy átrendezése. Az Melegítőrendszer alkalmazható intézményekben, beleértve a lakossági intézményeket is, és azokat az intézményeket is, amelyek közvetlenül kapcsolódnak a nyilvános, alacsony feszültségű, lakossági célú épületek ellátását szolgáló energiahálózathoz. WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 29

30 Műszaki adatok Elektromágneses immunitás Ezek az irányelvek nem biztos, hogy minden helyzetre vonatkoznak. Az elektromágneses mező terjedését az épületek, tárgyak és emberek által elnyelt és visszavert mennyiségek befolyásolják. Táblázat 7. Elektromágneses immunitás irányelvek Immunitásteszt EN tesztszint Megfelelősségi szint Elektromágneses környezet leírása Elektromos kisülés (ESD) IEC/EN ±6 kv érintés ±8 kv áthúzás ±6 kv érintés ±8 kv áthúzás A padlónak fából, betonból vagy kerámia padlólapból kell készülnie. Ha a padló szintetikus anyaggal van burkolva, a relatív páratartalomnak legalább 30%-nak kell lennie. Zavarvizsgálat gyors tranziensekkel IEC/EN ±2 kv áramvezetékek ±1 kv bemenő/ kimenő vezetékek ±2 kv áramvezetékek ±1 kv bemenő/ kimenő vezetékek A hálózati áram minőségének meg kell egyeznie a tipikus kereskedelmi és/vagy kórházi környezetben alkalmazott áram jellemzőivel. Túlfeszültséghullám IEC/EN ±1 kv differenciálmódus esetén ±2 kv közös módus esetén ±1 kv differenciálmódu s esetén ±2 kv közös módus esetén A hálózati áram minőségének meg kell egyeznie a tipikus kereskedelmi és/vagy kórházi környezetben alkalmazott áram jellemzőivel. Feszültségesések, rövid megszakítások és feszülségváltozáso k az áramellátásban IEC/EN <5% UT (>95% letörés UT-ban) 0,5 ciklusra 40% UT (60% letörés UT-ban) 5 ciklusra 70% UT (30% letörés UT-ban) 25 ciklusra <5% UT (95% letörés UT-ban) 5 másodpercre <5% UT (>95% letörés UT-ban) 0,5 ciklusra 40% UT (60% letörés UT-ban) 5 ciklusra 70% UT (30% letörés UT-ban) 25 ciklusra <5% UT (95% letörés UT-ban) 5 másodpercre A hálózati áram minőségének meg kell egyeznie a tipikus kereskedelmi és/vagy kórházi környezetben alkalmazott áram jellemzőivel. Ha az Melegítőrendszer készüléknek folyamatosan kell működnie a feszültségkimaradás alatt, javasoljuk, hogy az Melegítőrendszerkészüléket szüntementes tápegységről vagy akkumulátorról üzemeltesse. Megjegyzés: Az UT a hálózati váltóáram feszültsége a tesztszint alkalmazása előtt. 30 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

31 Megfelelőség Táblázat 7. Elektromágneses immunitás irányelvek Immunitásteszt EN tesztszint Megfelelősségi szint Elektromágneses környezet leírása Áramfrekvencia (50/60 Hz) mágneses mezeje IEC/EN A/m 3 A/m Előfordulhat, hogy az Melegítőrendszerkészüléket távolabb kell vinni a váltóáram okozta mágneses mezőtől, vagy mágneses árnyékolást kell telepíteni. Az áramfrekvencia mágneses mezőjét meg kell mérni a tervezett telepítési helyen, hogy meggyőződhessen kellően alacsony voltában. Azoknál az adóknál, amelyek névleges maximális teljesítménye nem szerepel fent, ott az elkülönítési távolság a megfelelő oszlopban szereplő egyenlet felhasználásával számolható ki, ahol P az adó Wattban (W) megadott maximális kimeneti teljesítménye az adó gyártója szerint. Megjegyzés: A hordozható és mobil rádiófrekvenciás kommunikációs berendezések és az Melegítőrendszer készülék bármely része (beleértve a kábeleket) közti távolságnak nem szabad kisebbnek lennie, mint az adó frekvenciájára vonatkozó egyenletből kiszámolható javasolt távolság. Táblázat 8. Javasolt távolságok Immunitásteszt EN tesztszint Megfelelősségi szint Elektromágneses környezet leírása Az adó frekvenciája Elválasztási távolság egyenlete Sugárzott rádiófrekvencia IEC/EN Vezetett rádiófrekvencia IEC/EN V/m 80 MHz 800 MHz 3 V/m 800 MHz 2,5 GHz 3 Vrms 150 khz 80 MHz 10 V/m Távolság = 0, 35P 80 MHz MHz 10 V/m Távolság = 0, 7P 800 MHz - 2,5 GHz 3 Vrms Távolság = 1, 2P 150 khz - 80 MHz WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 31

32 Műszaki adatok Táblázat 8. Javasolt távolságok Immunitásteszt EN tesztszint Megfelelősségi szint Elektromágneses környezet leírása Az adó névleges maximális kimeneti teljesítménye Wattban Távolság méterben 0,010 0,120 0,035 0,070 0,100 0,380 0,110 0,220 1,000 1,200 0,350 0,700 10,000 3,800 1,120 2, ,000 12,000 3,500 7, WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv

33 Tárgymutató A A figyelmeztető rendszer használata, 21 Automatikus kikapcsolás túlmelegedéskor, 10 Ágyrácsra szerelés, 20 Áramütés, 6 Áramütés veszélye, 6 B beteg megégése, 6 betegágyra szerelés, 20 Bevezetés, 9 Biztonsági előírások, 5 biztonsági szolgáltatások, 10 E Egy betegen használható, 7 Égésveszély, 6 F Felület tisztítása, 25 Fertőtlenítés, 25 Figyelmeztetések, 6 Figyelmeztető fény, 11 Fő áramforrás, 21 G gyártó nyilatkozata, 29 I infúziós állványra szerelés, 19 K Kocsi felszerelés, 18 L lehetséges robbanásveszély, 6 Levegőcső, 23 levegőszűrő, 23 M MRI-figyelmeztetés, 7 Műszaki adatok, 27 R Robbanásveszély, 6 T Takarók, 23 Tervszerű karbantartás, 25 testreszabott melegítési terápia, 10 tisztítás, 25 Tűzveszély, 6 V Vezérlőpanel, 22 vezérlőpanel, 15 H Hálózati kábel, 21 hőmérséklet-szabályozó, 22 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv 33

34 Oldal szándékosan üresen hagyva 34 WarmTouch modell WT-5900 beteg felmelegedés Rendszerirányító kézikönyv
