Cink- és vastartalmú, savas felületkezelő pácoldatok újrahasznosítása

Átírás

1 NEMVASFÉMEK, NEMES- ÉS RITKAFÉMEK HULLADÉKAI 3.3 Cink- és vastartalmú, savas felületkezelő pácoldatok újrahasznosítása Tárgyszavak: tűzi horganyzás; páclé; ioncsere; gazdaságosság; alkalmazási előnyök. A korrózió ellen védő cinkrétegek felvitelének eljárásai közül elektrolízis (galvanizálás), fémszórás, diffúzió, tűzi horganyzás a legutóbbi használja fel az e célra fordított cink 90%-át (annak ellenére, hogy a galvánbevonatú felületek aránya sokkal nagyobb). A tűzi horganyzás technológiái A tűzi horganyzás fő műveletét, vagyis a fém bemerítését cinkolvadékba, zsírozás, pácolás, folyasztó kezelés és többszöri köztes öblítés előzi meg. E kezeléseken belül háromféle horganyzás van használatban: a nedves eljárás szerint a pácolt öblített munkadarabokat a cinkolvadék előtt glicerinnel felhabosított folyasztó oldatba merítik, a száraz eljárásban az öblítés és a többi munkafázis közé kemencében való szárítást iktatnak be, a széles ( mm-es) csíkokra alkalmazott Sedzimir-eljárásban a felületről nedves kezelés nélkül 600 C-os oxidáló izzítással eltávolítják a zsiradékot, majd 900 C-on ammónia jelenlétében redukálják a képződött oxidokat, és ezután merítik a csíkot horganyzó olvadékba. A nedves és száraz eljárásban alkalmazott pácoldat kb. 15%-os sósav, amelyben idővel 100, ill. 30 g/literre feldúsulhat a vas, ill. a cink. Ezáltal pl. egy kétműszakos üzemben évente mintegy 400 t, azaz 400 m 3 elhasznált pácoldat képződik kb. 10% szabadsósav- és 60 g/l vegyes fémtartalommal. Ezek viszszanyerésekor célszerű a regenerált pácoldatban állandó 12±2 %-os sósav-, 15±3 g/l-es cink- és 30±5 g/l-es vaskoncentrációt

2 beállítani, ezáltal a hasznosító berendezések is jó hatásfokkal működnek. A fenti optimális sósav-koncentrációval és benne a cink-klorid-ionos és komplex formája közötti megoszlási egyensúllyal elérhető, hogy mind a fém, mind a sav számottevő mennyisége visszanyerhető legyen. Használt pácok kezelése A használt pácoldatokat az üzemek jelenleg külső kezelésbe adják, vagy szennyvízként maguk semlegesítik, vagyis veszendőbe mennek a fém és a sósav, miközben nagy mennyiségben válik le vegyes, iszapos, erősen környezetszennyező csapadék, emellett tonnaszámra kell nátrium-hidroxidot elhasználni. A pácoldat külső kezelése pedig a horganyzó üzemnek sokba Németországban 500 DEM/t-ba kerül. Új hasznosítási eljárás A német Garu Unitech GmbH egy magyar ügyfelének ösztönzésére kifejlesztett egy a horganyzó pác anyagainak hasznosítására alkalmas eljárást. A visszanyerést végző, modulos felépítésű berendezésben (1. ábra) a pácoldat első fokozatként ioncserélőkön halad át, és az utolsó speciális gyanta megköti a cinket. Az így kiválasztott cinket leoldó 50 g/literre betöményedett regeneráló oldatból elektrolízissel fémként vagy tiszta hidroxidként lehet kitermelni a cinket. A megmaradt, csaknem cinkmentes oldatból a következő fokozatban diffúziós dialízissel kivonják a vas 90 95%-át, 10 15%-nyi sósavval együtt. A maradék tartalmazza a szabad sósav 85 90%-át, némi vassal szennyezve. Ez friss sósavval kiegészítve, újra használható pácként. Gazdasági számítások A cég a gazdasági számításokat magyar megrendelőjének adataira végezte el. A magyar ügyfélnél naponta 2000 l, azaz 100 l/h 100 g/l sósavat és 60 g/l összes fémet tartalmazó használt pácoldatot kell semlegesíteni és szennyvízként elvezetni. A sztöchiometriai viszonyok alapján NaOH-ból 1 kg HCl semlegesítéséhez 1,1 kg, 1 kg vas leválasztásához 2,1 kg, 1 kg cinkéhez 1,2 kg szükséges. A képződő használt pácban tehát 10 kg HCl/h semlegesítéséhez 11 kg, 6 kg fém/h leválasztásához 12,6 kg összesen tehát 23,6 kg nátronlúgot kell felhasználni.

3 vas és cink feloldás szabad sav g/l HCl < 3 g/l Fe és Zn használt pác 100 g/l HCl 60 g/l HCl cink és vas szabadon hozzáadott HCl 50 l/h víz + regenerálószer a cink elválasztása a szabad savtól és a vastól 1. szelektív ioncsere 25 l/h mosóvíz 25 l/h cinkoldat g/l cink 100 g/l HCl < 60 g/l fém, vas, szabad cink víz + regenerálószer a vas elválasztása a szabad savtól 2. savdialízis 20 g/l HCl < 55 g/l fémvas cink kinyerése elektrolízissel vagy lecsapással csekély cinktartalmú híg sav nagy vastartalmú, híg sav 1.ábra A pácoldat-regeneráló eljárás folyamatvázlata Az eljárásban szereplő anyagok és kezelések egységárait és egységnyi díjtételeit 1 órára vetítve és euróban kifejezve: NaOH (0,25 EUR/kg) 5,9 EUR/h HCl (pótlás: 100 kg/h) 2,5 EUR/h víz- és szennyvízkezelési díj (100 l/h-ra) 0,25 EUR/h iszaplerakási díj (20 kg/h á 0,13 EUR/kg) 2,6 EUR/h

4 A pácoldat visszanyerő kezelésének összköltsége 1 órára 11,25 EUR, 1 napra (20 órás napi munkaidővel) 225 EUR 1 évre (évi 200 munkanappal) EUR Beruházási és üzemköltség-számítás A beszerzendő berendezések költsége: szelektív ioncserélő EUR, dializáló EUR. A működés során keletkező oldatok és szennyvizek: az ioncserélőben 50 l/h víz mint mosó- és regeneráló oldat, 50 g/l Zn-nek megfelelő 50 l/h ZnCl 2, a dializátorban víz mint regeneráló oldat, 20 g/l HCl-ot és 55 g/l összfémet tartalmazó szennyvíz, ennek megfelelően 2 kg/h sósav és 6,05 kg fém. Az összes, 2,2 kg HCl/h használt sósav semlegesítéséhez és 6,05 kg/h fém leválasztásához együttesen óránként 2, ,8 = 15,22 kg nátronlúgot kell felhasználni. A megfelelő költségtételek, továbbá illetékek: friss sósav pótlásként 0,55 EUR, nátronlúg 3,80 EUR, víz- és szennyvízdíj 0,38 EUR, iszaplerakási díj 1,95 EUR. A hasznosító berendezés üzemköltsége összesen 1 órára 8,68 EUR, 1 napra 133,60 EUR, 1 évre EUR. Ez az összeg a hagyományos szennyvízkezeléshez képest évente mintegy EUR megtakarítást jelent, s ez még kiegészül a visszanyert cink értékével. A gazdasági mérleget tovább javítja az elválasztott vasoldat szennyvízkénti kezelés helyett hasznosítása pl. ipari pelyhesítő szerként. Ezekből kereken évi EUR körüli bevételre lehet számítani, így a berendezés már 3 év alatt amortizálódik. A berendezés előnye még, hogy fokozatosan épülhet ki, a továbbiakban pedig szennyvízmentes és csapadékszegény üzemmódúvá is lehet tökéletesíteni. Alkalmazástechnikai és gazdasági előnyök A berendezés egységei Európában már használatban vannak sav- és fémleválasztásra, ill. dúsításra. Az itt ismertetett fejlesztésben új a speciális

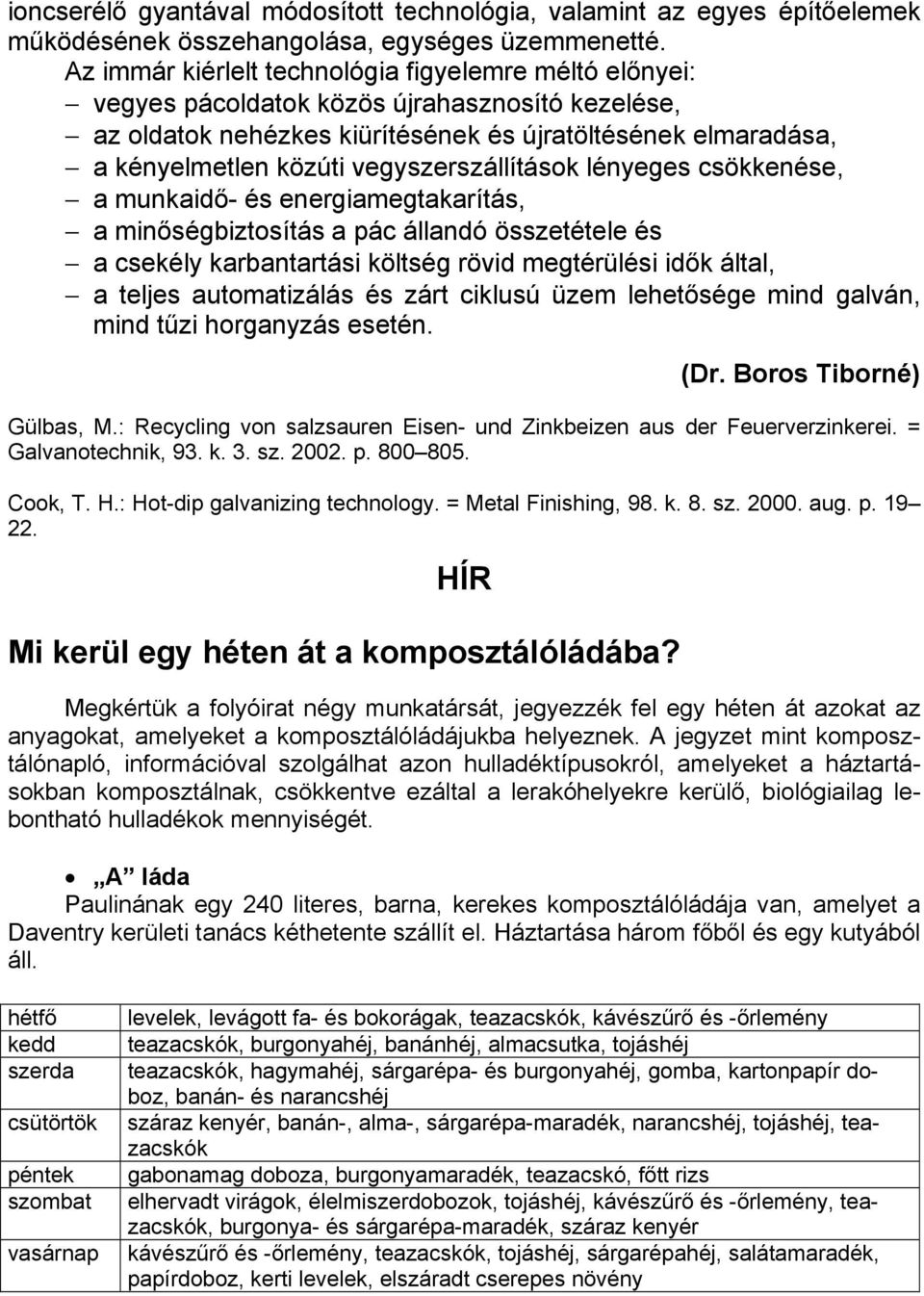

5 ioncserélő gyantával módosított technológia, valamint az egyes építőelemek működésének összehangolása, egységes üzemmenetté. Az immár kiérlelt technológia figyelemre méltó előnyei: vegyes pácoldatok közös újrahasznosító kezelése, az oldatok nehézkes kiürítésének és újratöltésének elmaradása, a kényelmetlen közúti vegyszerszállítások lényeges csökkenése, a munkaidő- és energiamegtakarítás, a minőségbiztosítás a pác állandó összetétele és a csekély karbantartási költség rövid megtérülési idők által, a teljes automatizálás és zárt ciklusú üzem lehetősége mind galván, mind tűzi horganyzás esetén. (Dr. Boros Tiborné) Gülbas, M.: Recycling von salzsauren Eisen- und Zinkbeizen aus der Feuerverzinkerei. = Galvanotechnik, 93. k. 3. sz p Cook, T. H.: Hot-dip galvanizing technology. = Metal Finishing, 98. k. 8. sz aug. p HÍR Mi kerül egy héten át a komposztálóládába? Megkértük a folyóirat négy munkatársát, jegyezzék fel egy héten át azokat az anyagokat, amelyeket a komposztálóládájukba helyeznek. A jegyzet mint komposztálónapló, információval szolgálhat azon hulladéktípusokról, amelyeket a háztartásokban komposztálnak, csökkentve ezáltal a lerakóhelyekre kerülő, biológiailag lebontható hulladékok mennyiségét. A láda Paulinának egy 240 literes, barna, kerekes komposztálóládája van, amelyet a Daventry kerületi tanács kéthetente szállít el. Háztartása három főből és egy kutyából áll. levelek, levágott fa- és bokorágak, teazacskók, kávészűrő és -őrlemény teazacskók, burgonyahéj, banánhéj, almacsutka, tojáshéj teazacskók, hagymahéj, sárgarépa- és burgonyahéj, gomba, kartonpapír doboz, banán- és narancshéj száraz kenyér, banán-, alma-, sárgarépa-maradék, narancshéj, tojáshéj, teazacskók gabonamag doboza, burgonyamaradék, teazacskó, főtt rizs elhervadt virágok, élelmiszerdobozok, tojáshéj, kávészűrő és -őrlemény, teazacskók, burgonya- és sárgarépa-maradék, száraz kenyér kávészűrő és -őrlemény, teazacskók, tojáshéj, sárgarépahéj, salátamaradék, papírdoboz, kerti levelek, elszáradt cserepes növény
