Lámpatestek fénytechnikai tulajdonságai

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Lámpatestek fénytechnikai tulajdonságai"

Katalin Szilágyi
8 évvel ezelőtt
Látták:

1 Optikai elemek: Reflektorok (tükrök) Refraktorok (prizmák) Diffúzorok (opálburák)

2 Reflektorok működési elve: tükröző visszaverés

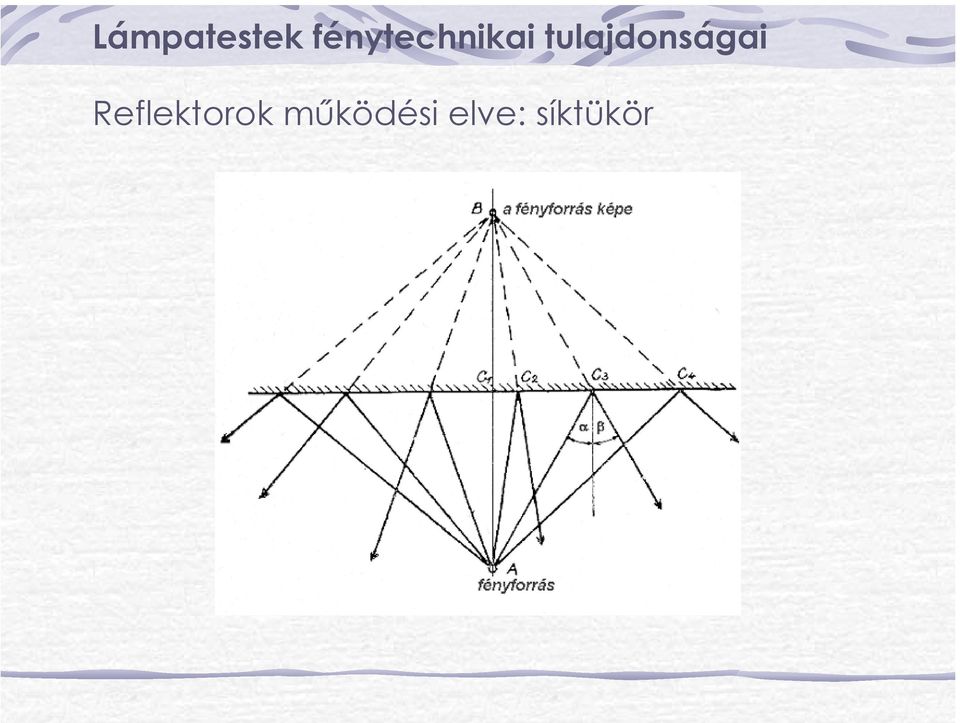

3 Reflektorok működési elve: síktükör

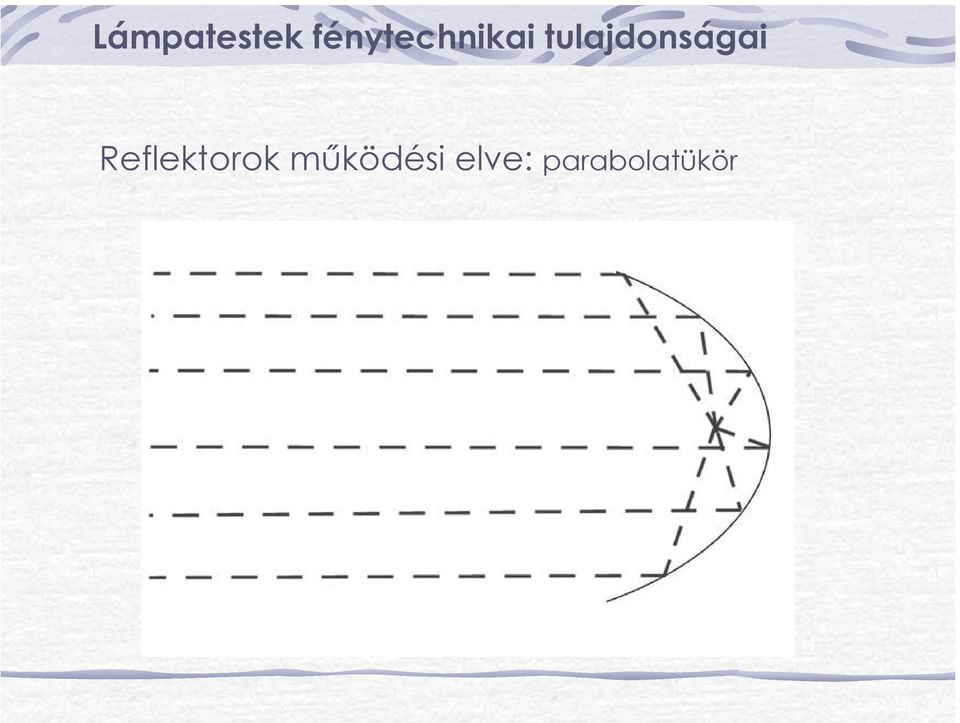

4 Reflektorok működési elve: parabolatükör

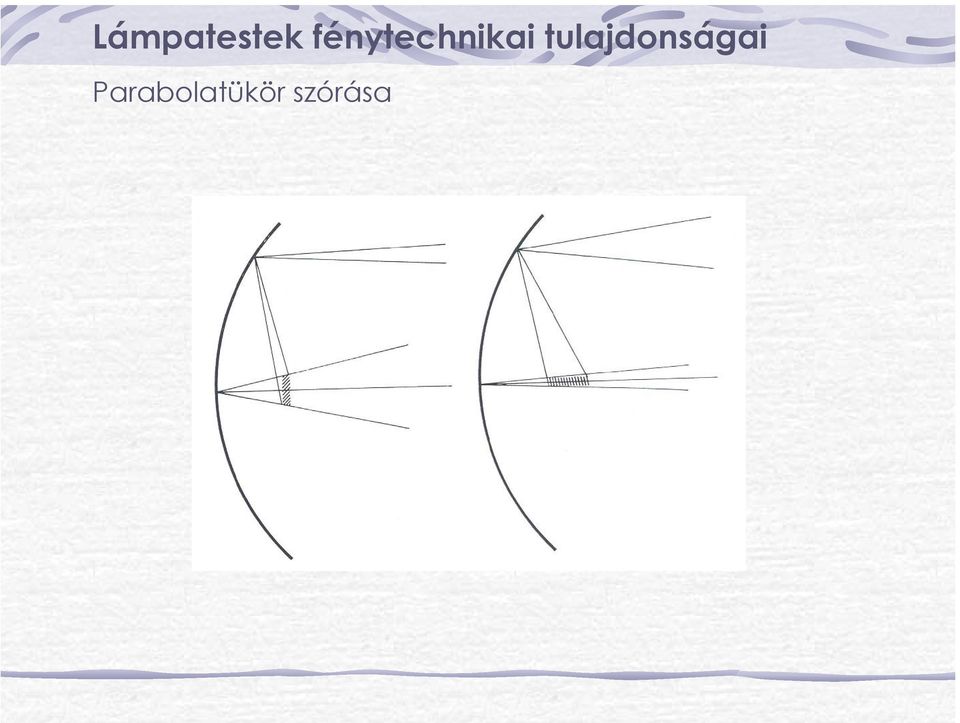

5 Parabolatükör szórása

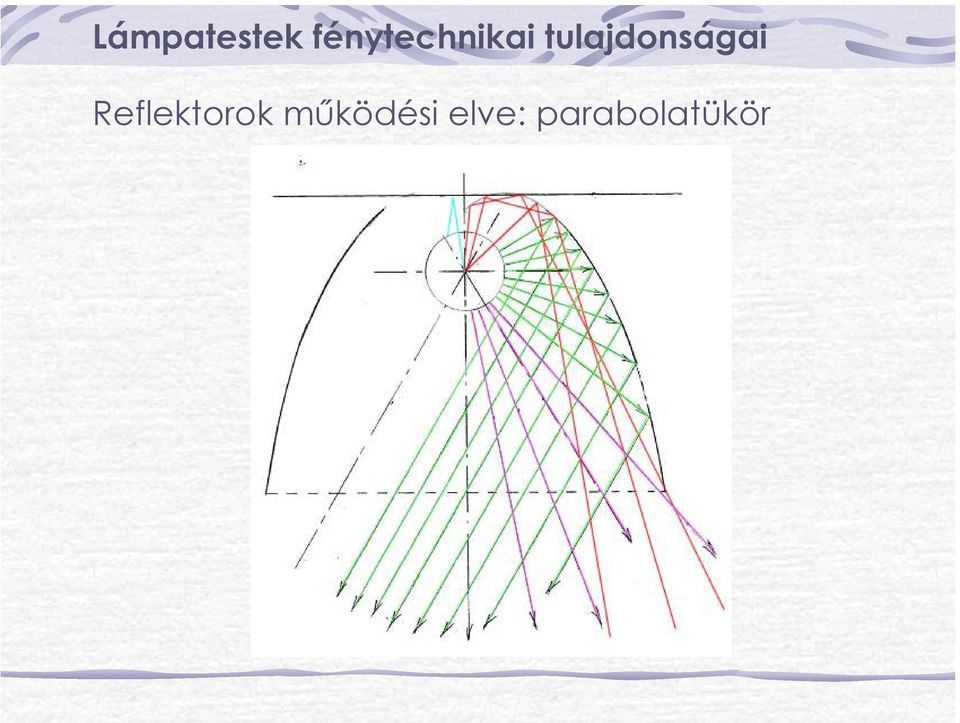

6 Reflektorok működési elve: parabolatükör

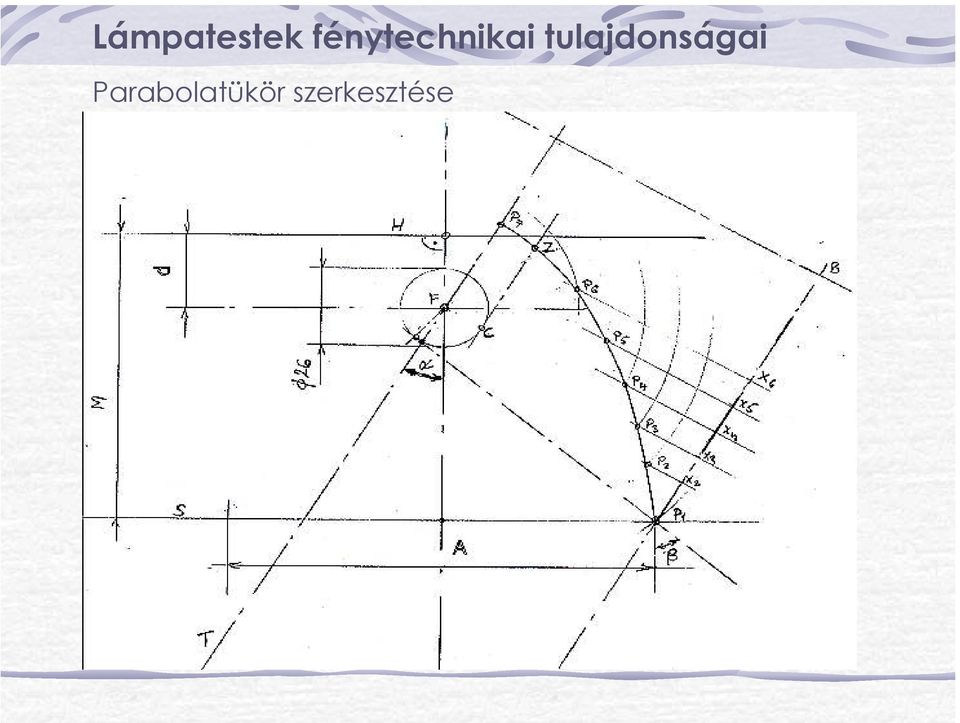

7 Parabolatükör szerkesztése

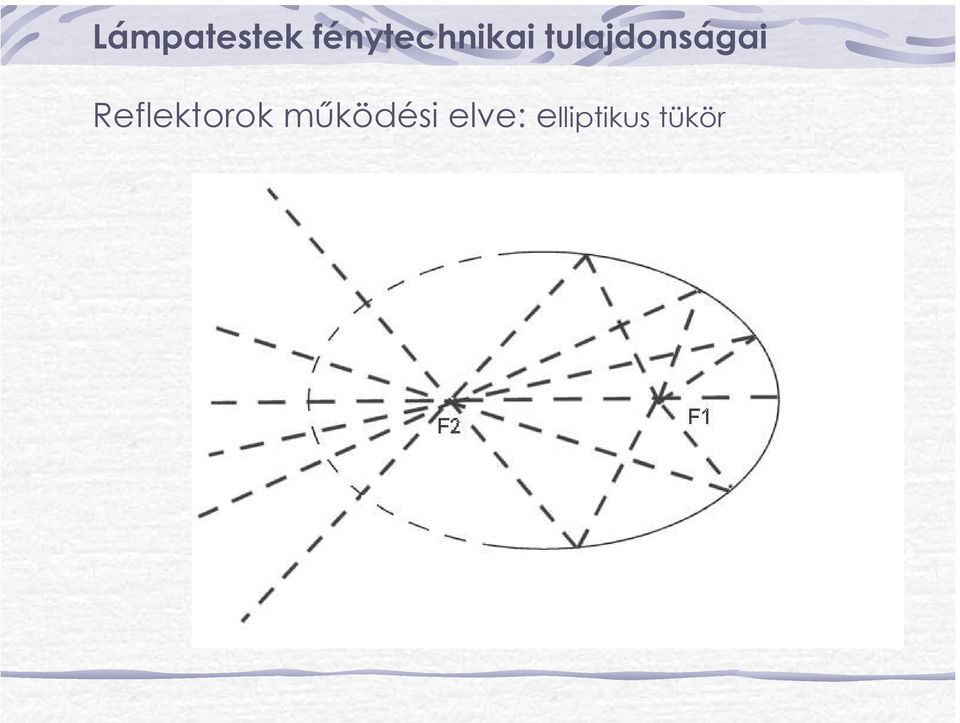

8 Reflektorok működési elve: elliptikus tükör

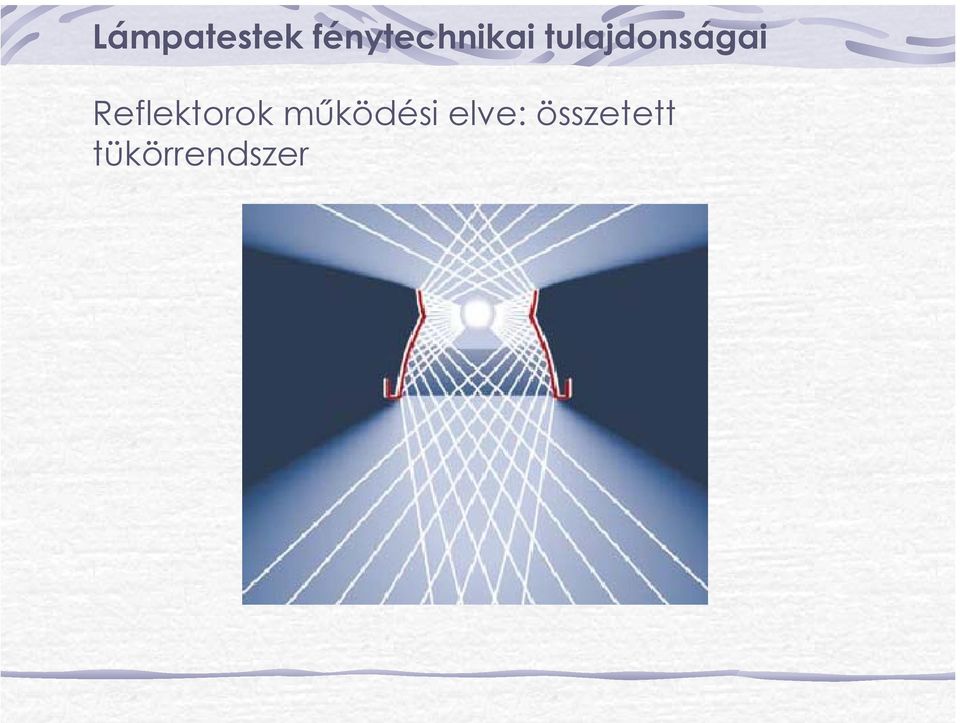

9 Reflektorok működési elve: összetett tükörrendszer

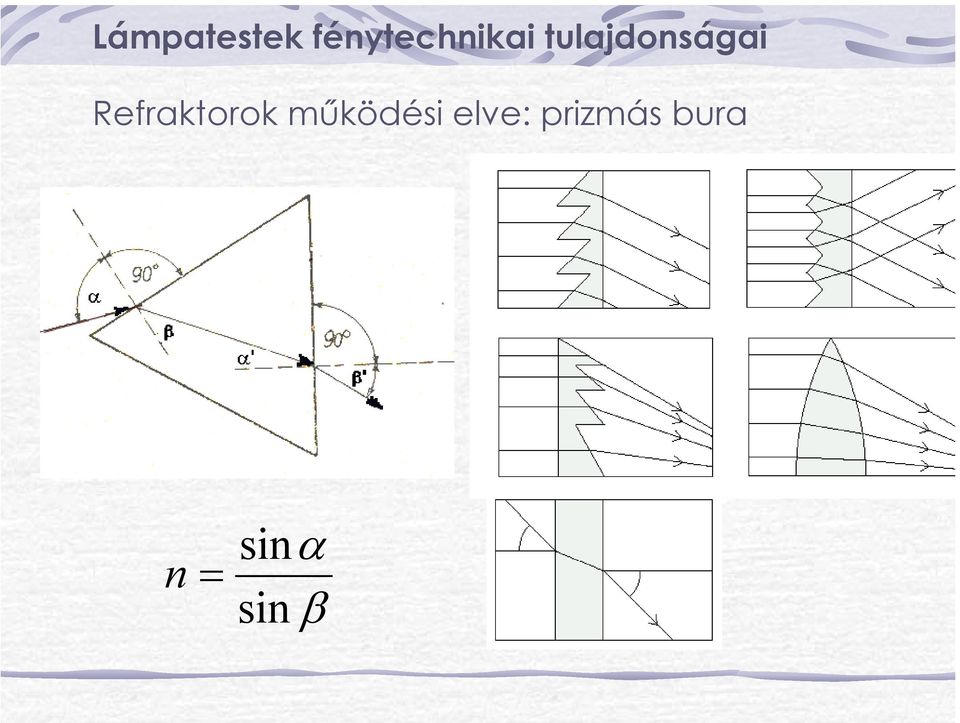

10 Refraktorok működési elve: prizmás bura n = sinα sin β

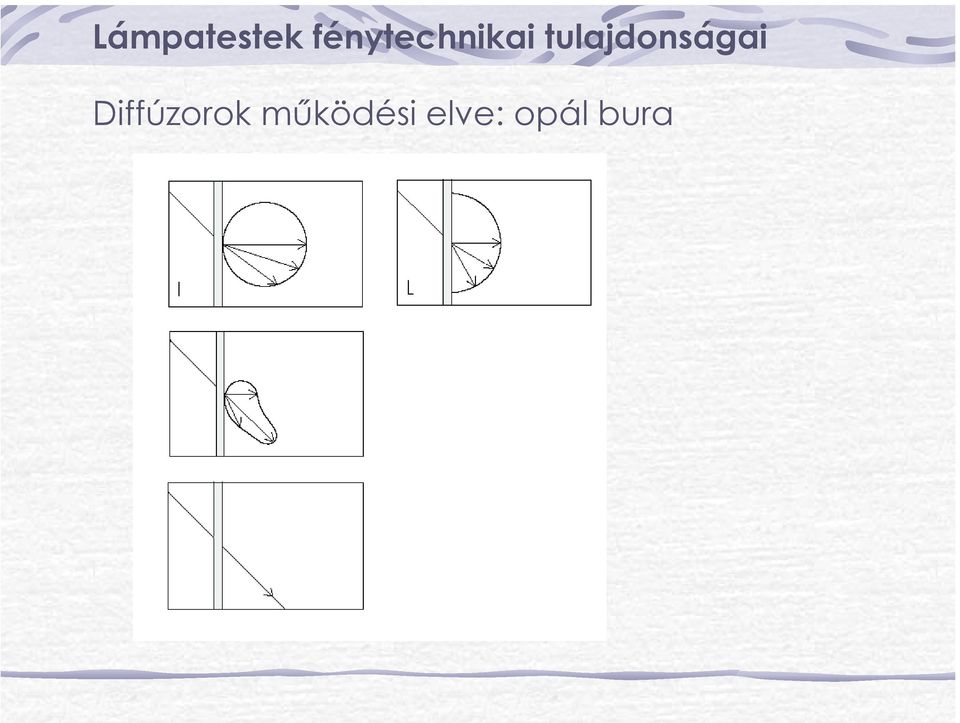

11 Diffúzorok működési elve: opál bura

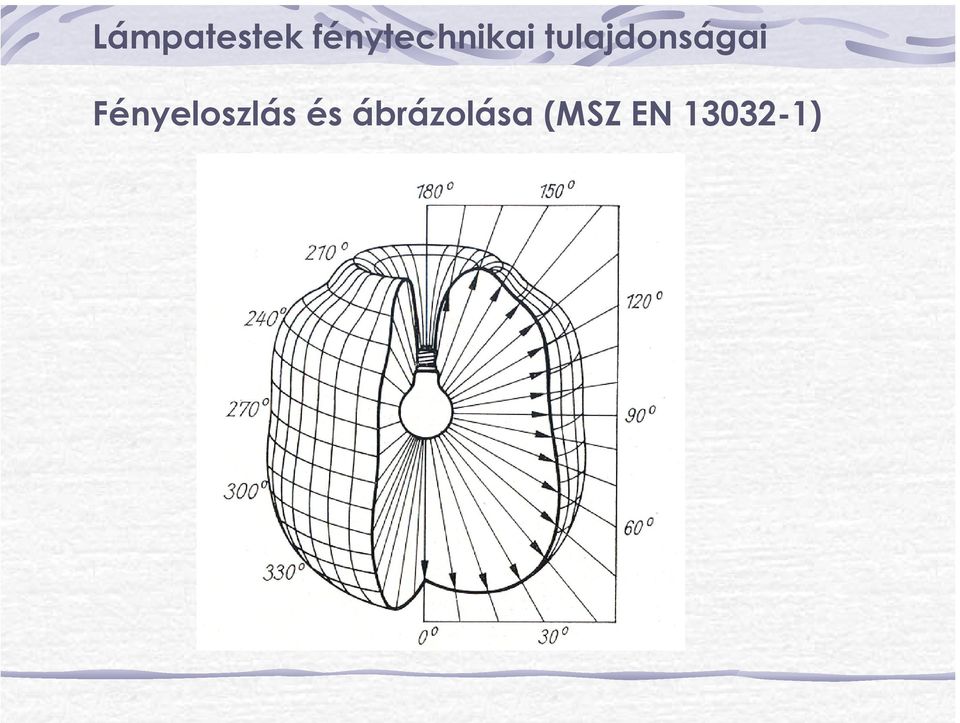

12 Fényeloszlás és ábrázolása (MSZ EN )

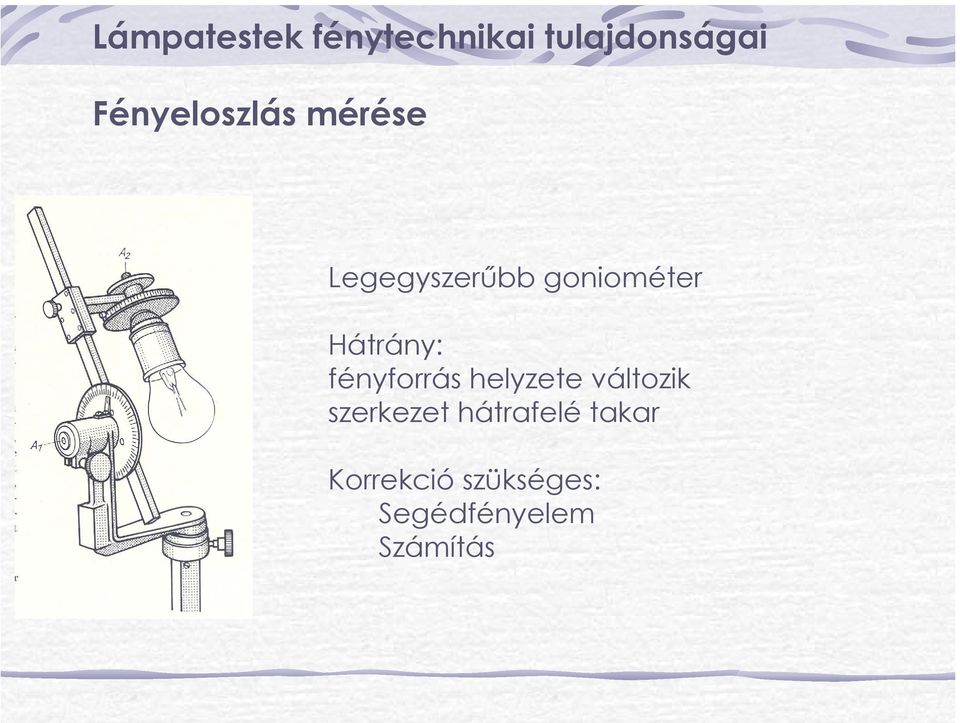

13 Fényeloszlás mérése Legegyszerűbb goniométer Hátrány: fényforrás helyzete változik szerkezet hátrafelé takar Korrekció szükséges: Segédfényelem Számítás

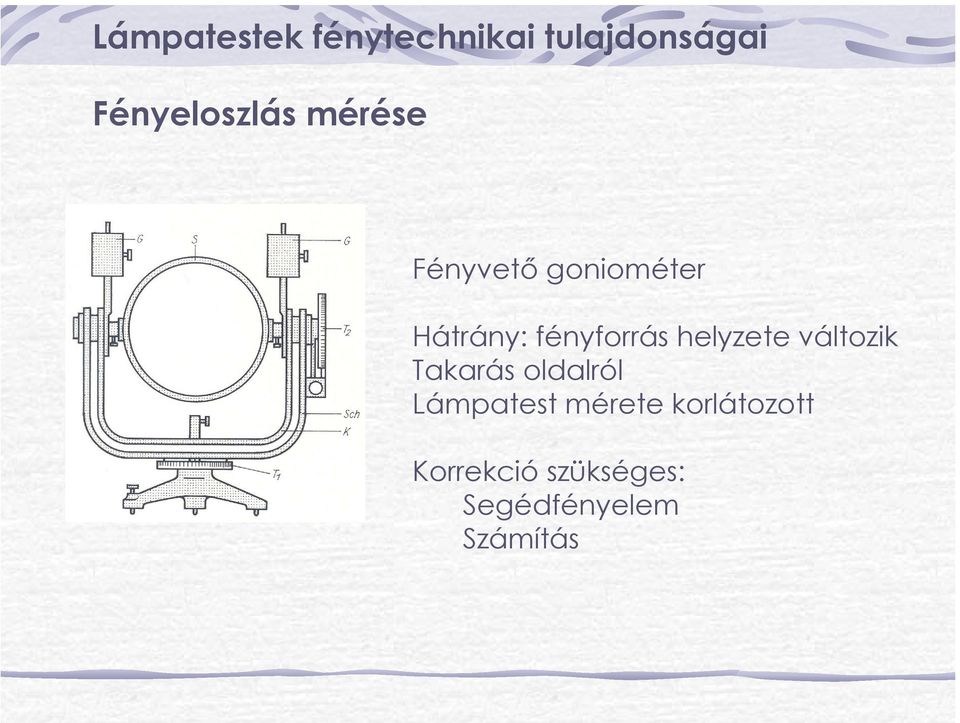

14 Fényeloszlás mérése Fényvető goniométer Hátrány: fényforrás helyzete változik Takarás oldalról Lámpatest mérete korlátozott Korrekció szükséges: Segédfényelem Számítás

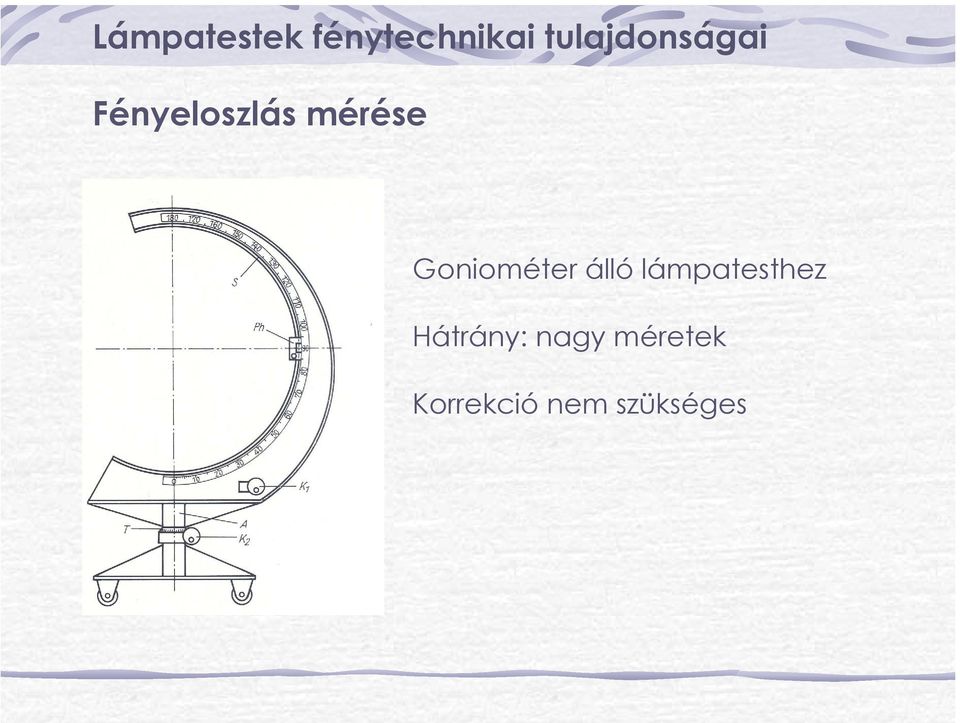

15 Fényeloszlás mérése Goniométer álló lámpatesthez Hátrány: nagy méretek Korrekció nem szükséges

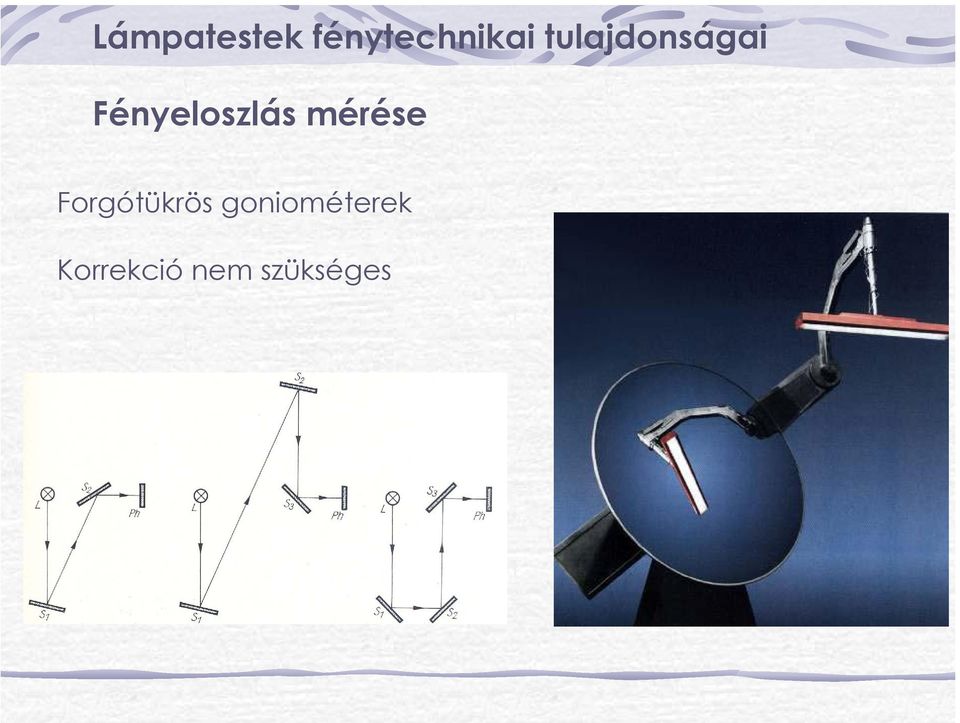

16 Fényeloszlás mérése Forgótükrös goniométerek Korrekció nem szükséges

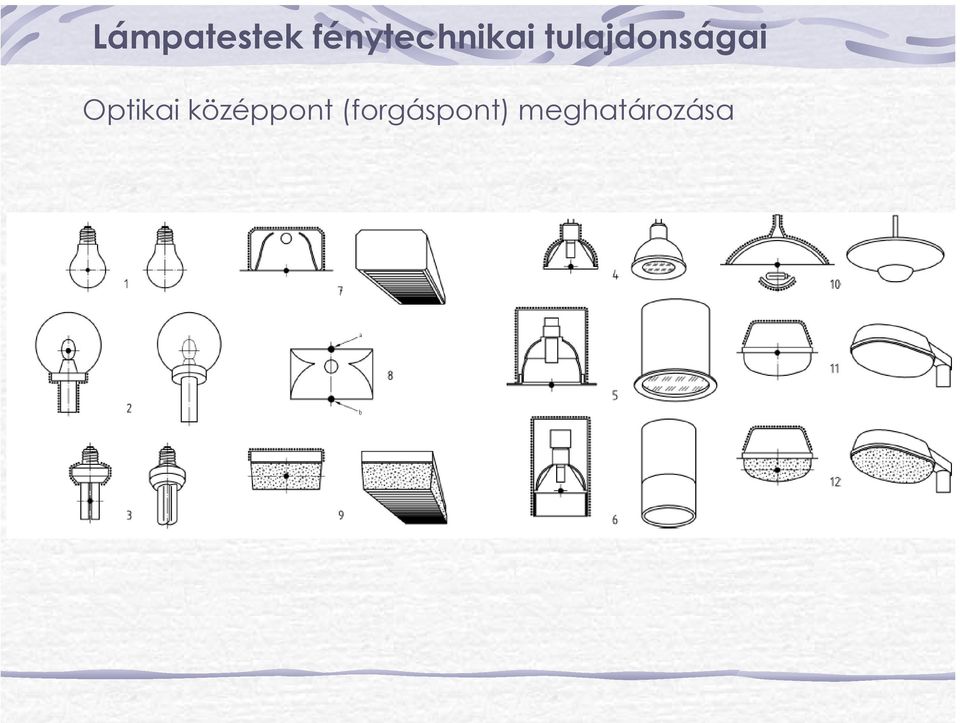

17 Optikai középpont (forgáspont) meghatározása

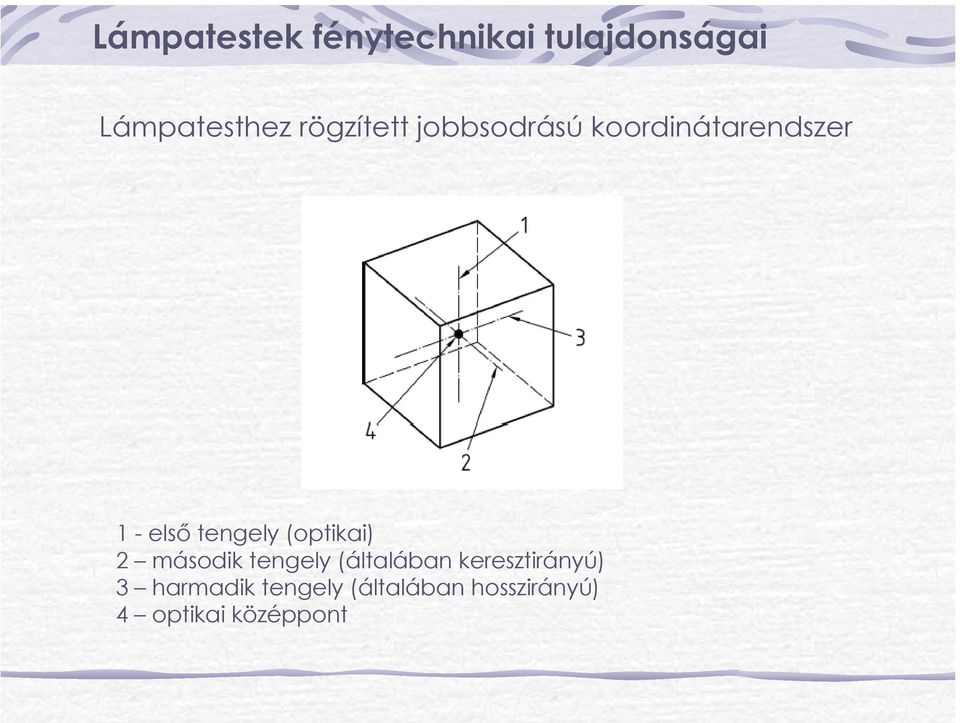

18 Lámpatesthez rögzített jobbsodrású koordinátarendszer 1 - első tengely (optikai) 2 második tengely (általában keresztirányú) 3 harmadik tengely (általában hosszirányú) 4 optikai középpont

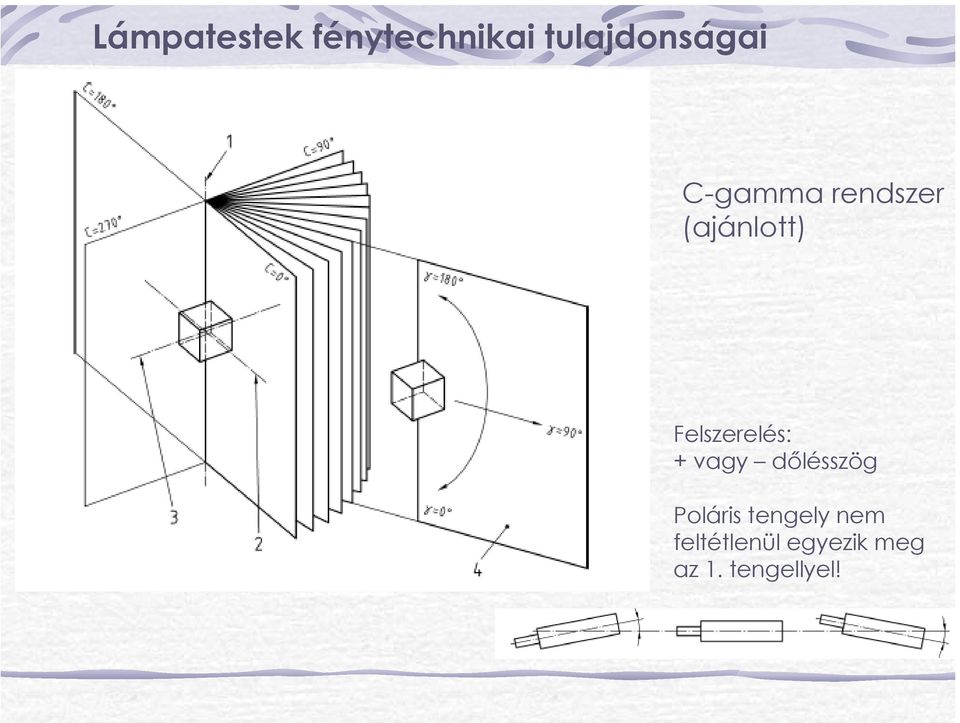

19 C-gamma rendszer (ajánlott) Felszerelés: + vagy dőlésszög Poláris tengely nem feltétlenül egyezik meg az 1. tengellyel!

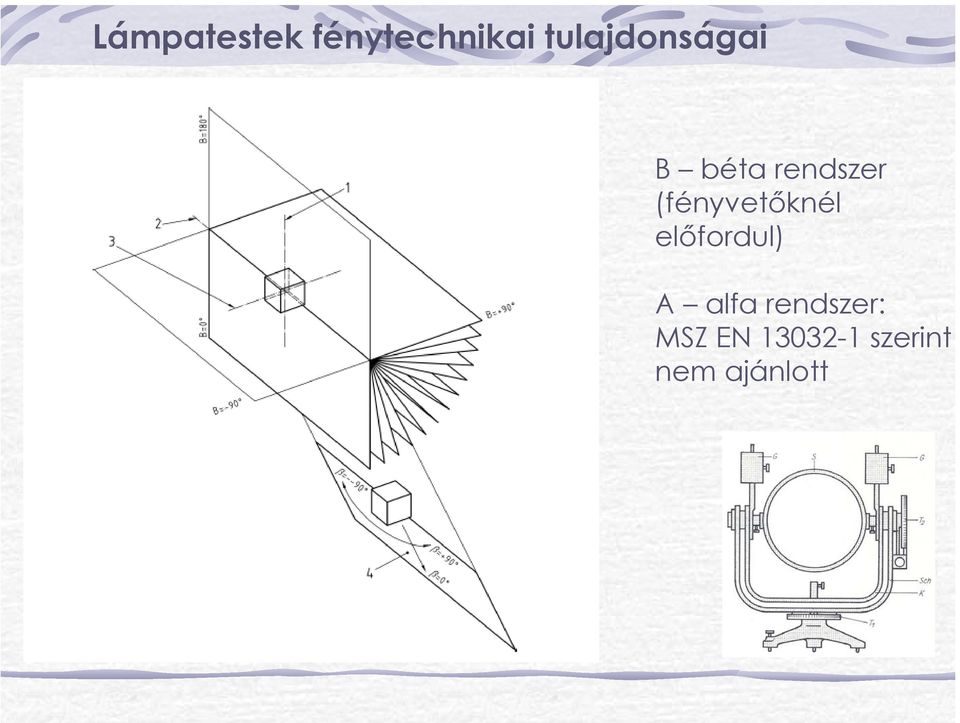

20 B béta rendszer (fényvetőknél előfordul) A alfa rendszer: MSZ EN szerint nem ajánlott

21 Csoportosítás a fényeloszlás jellege szerint

22 C síkok száma és elhelyezkedése (beltér) fényeloszlás C síkok forgásszimmetrikus 1 db (tetszőleges) Két síkra szimmetrikus Egy síkra szimmetrikus Aszimmetrikus 0 és 90 között, min. 15 -onként 0 és 180 vagy 90 és 270 között, min. 15 -onként 0 és 360 között, min. 15 -onként

23 Gamma szögértékek száma egy C síkon belül (beltér) Lámpatest jellege Alsó térfél fényárama Gamma szögek Közvetlen 0,9 felett 0 és 90 között, 5 -onként Szórt fényű 0,1 és 0,9 között 0 és 180 között, 5 -onként közvetett 0,1 alatt 90 és 180 között, 5 -onként

24 Fényeloszlás és ábrázolása polár és derékszögű koordináták α= ernyőzés szöge 90 α = ernyőzés pótszöge β = félértékszög

25 Lámpatestek fényeloszlása beltéri fénycsöves lámpatest

26 Lámpatestek fényeloszlása Aszimmetrikus fényvető

27 Lámpatestek fényeloszlása Forgásszimmetrikus fényvető

28 Lámpatestek fényeloszlása Útvilágítási lámpatest

29 Fényáram meghatározása a fényeloszlásból

30 Zónafényáramok meghatározása

31 Lámpatestek hatásfoka Optikai hatásfok: A lámpatest fényárama, osztva a lámpatestben működő fényforrások fényáramával Fénytechnikai hatásfok: A lámpatest fényárama, osztva a lámpatesten kívül, referencia körülmények között működő fényforrások fényáramával A hatásfokok összehasonlításának csak azonos fényeloszlás esetén van értelme!

32 Fényeloszlás ábrázolása EULUMDAT fájlformátum (*.ldt) jegyzetben CEN fájlformátum (*.cen) MSZ EN 13032:2004

33 CEN fájl felépítése (* = kötelező sor) * CENF= CEN File Format, Version 1.0 (EN :2004) * IDNM= <identification number> LUMN= <luminaire name> MFTR= <manufacturer> DATE= <date, dd/mm/yy> TXTS= <text containing a short description of the luminaire> TXTF= <text containing a full description of the luminaire> LUMD= <diameter of a spherical or cylindrical luminaire, m> LUL1= <luminaire length along the 1st axis, m> LUL2= <luminaire length along the 2nd axis, m> LUL3= <luminaire length along the 3rd axis, m> LAMP= <lamp name (ILCOS code)> NLPS= <number of lamps in the luminaire> TOLU= <summation of normal rated lumens of all lamps>

34 LLGE= <lamp-luminaire geometry> 1 = fényforrás függőleges 2 = fényforrás vízszintes, lámpatesttel együtt dől 3 = fényforrás vízszintes, lámpatesttel nem dől 4 = egybeépített, nem cserélhető fényforrás BLID= <ballast identification> CONF= <service conversion factor, pl. típuscsaládnál> BAFA= <ballast lumen factor> INPW= <input power in watts> INVO= <input voltage> INVA= <input volt amps> INFH= <input frequency in Hertz> TLNM= <tilt normal in application, 1. tengely és a függ. szöge>

35 LSHP= <luminaire shape code> 1 = gömb 2 = félgömb, 1. tengely 3 = henger, 1. tengely 4 = henger, 2. tengely 5 = félhenger, 2. tengely, kerek rész 1. tengely felé 6 = félhenger, 3. tengely, kerek rész 1. tengely felé 7 = téglatest, fénykibocsátás 1. tengely felé 8 = téglatest, fénykibocsátás 1. tengelyre merőlegesen 9 = egyéb NLAV= <number of luminous area views to be listed> világító felületek száma LA01= <luminous area 1> <plane angle> <cone angle> m 2 LA02= <luminous area 2> <plane angle> <cone angle> m 2 LAnn= <luminous area nn> <plane angle> <cone angle> m 2

36 USRn= <user defined section> n = 0 9 ENDU= * PHOT= INCLUDE or <file-spec> (ha adatok külön fájlban, vége) <label lines 1 n> * PTYP= <photometric type> C = C-gamma B = B-béta APOS= <angle position code> C1 = útvilágítási, az út tengelye, 90 úttest, 270 járda iránya C2 = általános, a 2. tengely, 270 a felszerelés iránya C3 = forgásszimmetrikus C4 = C síkra szimmetrikus C5 = C síkra szimmetrikus C6 = C és C síkra szimmetrikus C7 = aszimmetrikus

37 B1 = forgásszimmetrikus B2 = B síkra szimmetrikus B3 = aszimmetrikus B4 = felerősítő, beállító szerkezet nélkül. A 0 irányát a gyártó adja meg. TLME= <tilt during measurement> (beltéri: 0) ROME= <rotation during measurement> (3. tengely menti elfordulás méréskor) MTLF= <Measured Total Luminous Flux> ULOR= <upward light output ratio> DLOR= <downward light output ratio>

38 LUBA= <lumen basis of photometry> általában: 1000 (lm) Ha negatív, pl. 1, az értékek cd-ban értendők. MULT= <multiplier> korrekciós szorzó * NCON= <number of cone angles> * NPLA= <number of plane angles> *CONA= <cone angles> szögek felsorolása, szóközzel elválasztva * Fényerősség értékek síkonként, szóközzel elválasztva, első szám a sík szöge
