3 HP Jetdirect nyomtatószerverek Útmutató rendszergazdák számára (V.36 verziójú firmver)

4 2007 Copyright Hewlett-Packard Development Company, L.P. Előzetes írásbeli engedély nélküli másolás, adaptálás vagy fordítás tilos, kivéve ahol ezt a szerzői jogi rendelkezések külön megengedik. Az ezen dokumentumban foglalt információ minden előzetes értesítés nélkül megváltozhat. A HP a termékekkel és szolgáltatásokkal kapcsolatos garanciákat kizárólag a termékekhez és szolgáltatásokhoz tartozó kifejezett garancianyilatkozatokban vállalja. A dokumentum semelyik megállapítása sem tekinthető kiegészítő garanciának. A HP nem felelős a dokumentum műszaki vagy szerkesztési hibáiért vagy kihagyásaiért. Védjegyek A Microsoft, az MS-DOS, a Windows és a Vista a Microsoft Corporation bejegyzett védjegye az Amerikai Egyesült Államokban. A NetWare és a Novell a Novell Corporation bejegyzett védjegye. Az IBM az International Business Machines Corp. bejegyzett védjegye. Az Ethernet a Xerox Corporation bejegyzett védjegye. A PostScript az Adobe Systems, Incorporated védjegye. A UNIX az Open Group bejegyzett védjegye. Edition 7, 5/2007

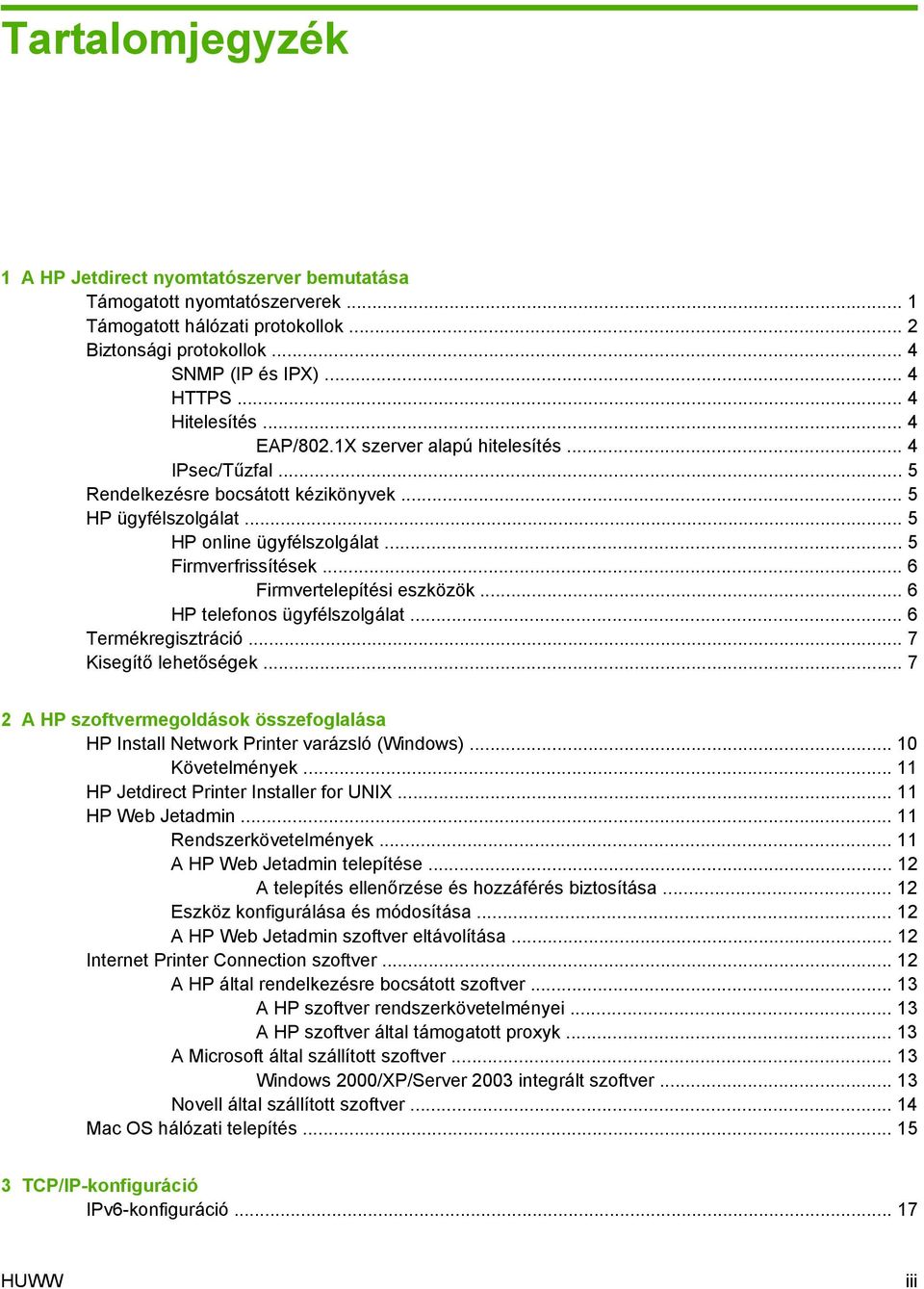

5 Tartalomjegyzék 1 A HP Jetdirect nyomtatószerver bemutatása Támogatott nyomtatószerverek... 1 Támogatott hálózati protokollok... 2 Biztonsági protokollok... 4 SNMP (IP és IPX)... 4 HTTPS... 4 Hitelesítés... 4 EAP/802.1X szerver alapú hitelesítés... 4 IPsec/Tűzfal... 5 Rendelkezésre bocsátott kézikönyvek... 5 HP ügyfélszolgálat... 5 HP online ügyfélszolgálat... 5 Firmverfrissítések... 6 Firmvertelepítési eszközök... 6 HP telefonos ügyfélszolgálat... 6 Termékregisztráció... 7 Kisegítő lehetőségek A HP szoftvermegoldások összefoglalása HP Install Network Printer varázsló (Windows) Követelmények HP Jetdirect Printer Installer for UNIX HP Web Jetadmin Rendszerkövetelmények A HP Web Jetadmin telepítése A telepítés ellenőrzése és hozzáférés biztosítása Eszköz konfigurálása és módosítása A HP Web Jetadmin szoftver eltávolítása Internet Printer Connection szoftver A HP által rendelkezésre bocsátott szoftver A HP szoftver rendszerkövetelményei A HP szoftver által támogatott proxyk A Microsoft által szállított szoftver Windows 2000/XP/Server 2003 integrált szoftver Novell által szállított szoftver Mac OS hálózati telepítés TCP/IP-konfiguráció IPv6-konfiguráció HUWW iii

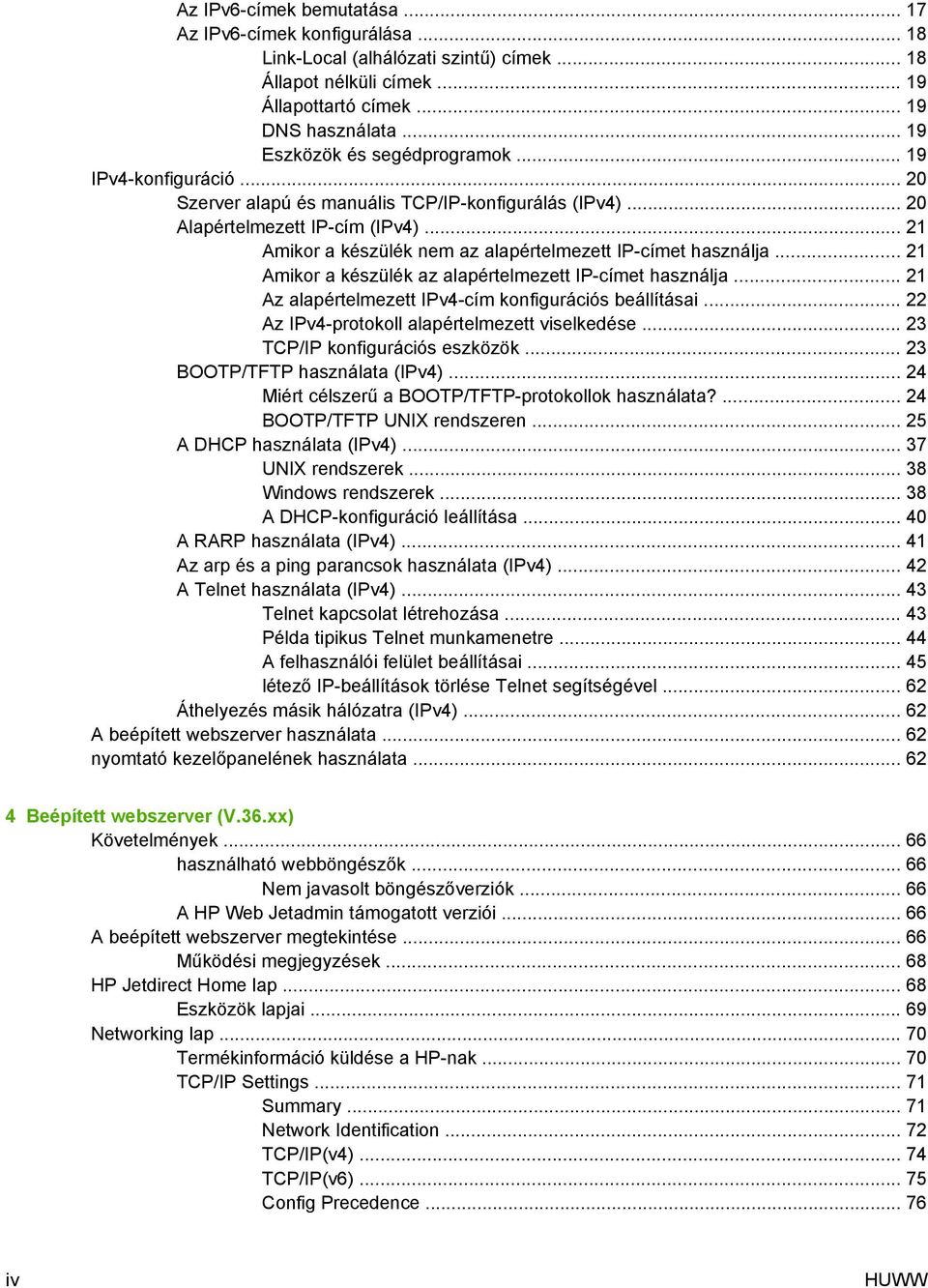

6 Az IPv6-címek bemutatása Az IPv6-címek konfigurálása Link-Local (alhálózati szintű) címek Állapot nélküli címek Állapottartó címek DNS használata Eszközök és segédprogramok IPv4-konfiguráció Szerver alapú és manuális TCP/IP-konfigurálás (IPv4) Alapértelmezett IP-cím (IPv4) Amikor a készülék nem az alapértelmezett IP-címet használja Amikor a készülék az alapértelmezett IP-címet használja Az alapértelmezett IPv4-cím konfigurációs beállításai Az IPv4-protokoll alapértelmezett viselkedése TCP/IP konfigurációs eszközök BOOTP/TFTP használata (IPv4) Miért célszerű a BOOTP/TFTP-protokollok használata? BOOTP/TFTP UNIX rendszeren A DHCP használata (IPv4) UNIX rendszerek Windows rendszerek A DHCP-konfiguráció leállítása A RARP használata (IPv4) Az arp és a ping parancsok használata (IPv4) A Telnet használata (IPv4) Telnet kapcsolat létrehozása Példa tipikus Telnet munkamenetre A felhasználói felület beállításai létező IP-beállítások törlése Telnet segítségével Áthelyezés másik hálózatra (IPv4) A beépített webszerver használata nyomtató kezelőpanelének használata Beépített webszerver (V.36.xx) Követelmények használható webböngészők Nem javasolt böngészőverziók A HP Web Jetadmin támogatott verziói A beépített webszerver megtekintése Működési megjegyzések HP Jetdirect Home lap Eszközök lapjai Networking lap Termékinformáció küldése a HP-nak TCP/IP Settings Summary Network Identification TCP/IP(v4) TCP/IP(v6) Config Precedence iv HUWW

7 Advanced Network Settings IPX/SPX AppleTalk DLC/LLC SNMP Other Settings Misc. Settings Firmware Upgrade LPD Queues USB Settings Support Info Refresh Rate Privacy Settings Select Language Security: Settings Status Wizard Restore Defaults Authorization Admin. Account Certificates Tanúsítványok konfigurálása Access Control Mgmt. Protocols Web Mgmt SNMP SNMP v Other X Authentication IPsec/Firewall Network Statistics Protocol Info Configuration Page Egyéb hivatkozások ? (Súgó) Support Az IPsec és a tűzfal konfigurálása (V.36.xx) Default Rule példa IPsec Biztonsági szövetségek (Security Associations SA) HP Jetdirect IPsec/tűzfal varázsló A szabályok, a sablonok és a szolgáltatások korlátozásai lépés: Specify Address Template Create Address Template lépés: Specify Service Template Create Service Template Manage Services Manage Custom Services lépés: Specify Action HUWW v

8 Specify IPsec/Firewall Template Create IPsec Template IPsec Protocols (Manuális kulcsok) Rule Summary Windows rendszerek konfigurálása Biztonsági funkciók (V.36.xx) A biztonsági funkciók használata Hibaelhárítás a HP Jetdirect nyomtatószerveren Visszaállítás a gyári alapértékekre Példa: Hidegindítás a Service menü használatával A Jetdirect beépített nyomtatószerver letiltása (V.36.xx) Általános hibaelhárítás Hibaelhárítási folyamatábra A probléma felmérése eljárás: A nyomtató bekapcsolt és online állapotának ellenőrzése eljárás: HP Jetdirect konfigurációs oldal nyomtatása eljárás: A nyomtató kijelzőjén megjelenő üzenetek értelmezése eljárás: A nyomtató hálózati kommunikációs problémáinak megoldása HP Jetdirect konfigurációs oldalak HP Jetdirect konfigurációs oldal Az Állapot mező hibaüzenetei A konfigurációs oldal formátuma A konfigurációs oldal üzenetei HP Jetdirect-konfiguráció/Általános információk Biztonsági beállítások Hálózati statisztika TCP/IP-protokollinformációk Az IPv4 szakasz Az IPv6 szakasz IPX/SPX protokollinformáció Novell/NetWare paraméterek AppleTalk protokollinformáció DLC/LLC protokollinformáció Hibaüzenetek HP Jetdirect Biztonság oldal Biztonsági beállítások IPsec hibanapló Helyi IP-címek IPsec Statisztikák IKE statisztikák IPsec szabályok IPsec SA tábla Rendelkezésre álló hálózati szolgáltatások A függelék LPD-nyomtatás Néhány szó az LPD-ről LPD konfigurálási követelmények vi HUWW

9 Az LPD beállításainak áttekintése lépés: Az IP-paraméterek beállítása lépés: Nyomtatási sorok beállítása lépés Tesztfájl nyomtatása LPD UNIX rendszereken A nyomtatási sorok konfigurálása BSD alapú rendszereken Nyomtatási sorok konfigurálása a SAM használatával (HP-UX rendszerek) Tesztfájl nyomtatása LPD Windows 2000/Server 2003 rendszereken TCP/IP szoftver telepítése Hálózati nyomtató konfigurálása Windows 2000/Server 2003 rendszerhez A konfiguráció ellenőrzése Nyomtatás Windows-ügyfelekről LPD Windows XP rendszeren Választható Windows hálózati összetevők felvétele Hálózati LPD-nyomtató konfigurálása Új LPD-nyomtató hozzáadása LPR-port létrehozása telepített nyomatóhoz B függelék FTP-nyomtatás Követelmények Nyomtatási fájlok Az FTP-nyomtatás használata FTP-kapcsolatok Ellenőrző kapcsolat Adatkapcsolat FTP-bejelentkezés Az FTP-munkamenet befejezése parancsok Példa FTP-munkamenetre C függelék A HP Jetdirect kezelőpanel menüi (V.36.xx) A grafikus kezelőpanelek Jetdirect menüi Jetdirect EIO menük hagyományos kezelőpaneleknél D függelék Nyíltforráskód-licencelési nyilatkozatok gsoap OpenSSL OpenSSL licenc Eredeti SSLeay licenc Tárgymutató HUWW vii

10 viii HUWW

11 1 A HP Jetdirect nyomtatószerver bemutatása A HP Jetdirect nyomtatószerverek használatával a nyomtatókat és egyéb eszközöket közvetlenül csatlakoztathatja a hálózathoz. A hálózathoz közvetlenül csatlakoztatott eszközöket bárhová elhelyezheti, és használatukon több felhasználó osztozhat. Emellett a hálózati csatlakozás lehetővé teszi, hogy az eszközre irányuló, illetve az onnan kiinduló adatátvitel a hálózati sebességgel történjen. A HP Jetdirect beépített nyomtatószerverei a támogatott nyomtatóba vagy többfunkciós perifériás (MFP) készülékbe vannak beépítve. A nyomtatószervert nem lehet külön megvásárolni vagy kicserélni, mivel az közvetlenül a nyomtató alaplapjába van beépítve. Ennek ellenére, kompatibilitási és azonosítási célból, a nyomtatótól vagy a többfunkciós készüléktől (MFP) függően külön HP cikkszámmal rendelkeznek. A HP Jetdirect EIO belső nyomtatószerverek kompatibilis, speciális bemeneti/kimeneti (EIO) foglalattal rendelkező HP nyomtatókba telepíthető moduláris I/O kártyák. A HP Jetdirect külső nyomtatószerverek úgy csatlakoztatják a nyomtatókat (vagy a többfunkciós készülékeket) a hálózathoz, hogy a nyomtató bemeneti/kimeneti csatlakozóját, például az USBportját a hálózathoz illesztik. MEGJEGYZÉS: Hacsak nincs másképp megadva, a nyomtatószerver kifejezés ebben a kézikönyvben a HP Jetdirect nyomtatószerverre vonatkozik, és nem egy nyomtatószerverszoftvert futtató, különálló számítógépre. Támogatott nyomtatószerverek A HP Jetdirect nyomtatószerverek funkcióit és szolgáltatásait a nyomtatószerver típusa, valamint a benne működő firmver verziószáma határozza meg. Ebben a kézikönyvben a következő táblázatban felsorolt modellek funkciói és szolgáltatásai találhatók. 1-1 táblázat Támogatott termékek Típus Termékszám Nyomtatócsatlakozó Hálózati csatlakozó Hálózati protokollok és szolgáltatások 1 Firmver verziója 4 635n J7961G EIO 10/100/1000T Teljes (beleértve az IPsec protokollt) V.36.xx.nn 630n J7997G EIO 10/100/1000T Teljes V.36.xx.nn en1700 J7988G USB /100 TX Value V.36.xx.nn HUWW Támogatott nyomtatószerverek 1

12 1-1 táblázat Támogatott termékek (folytatás) Típus Termékszám Nyomtatócsatlakozó Hálózati csatlakozó Hálózati protokollok és szolgáltatások 1 Firmver verziója 4 J7993E Beépített 10/100-TX vagy 10/100/1000T 2 Teljes V.36.xx.nn J8003E Beépített 10/100-TX vagy 10/100/1000T 2 Teljes V.36.xx.nn J8004E Beépített 10/100-TX vagy 10/100/1000T 2 Teljes V.36.xx.nn J8005E Beépített 10/100-TX vagy 10/100/1000T 2 Teljes V.36.xx.nn 1 A teljes körű támogatás a következőkre terjed ki: TCP/IP (IPv 4 és IPv 6), IPX/SPX, AppleTalk (EtherTalk), DLC/LLC, különleges biztonsági funkciók. Az alapmodellek támogatása a következőkre terjed ki: csak TCP/IP (IPv 4 és IPv 6), korlátozott nyomtatási, felügyeleti és biztonsági funkciókkal. Lásd: 1-2 táblázat: Támogatott hálózati protokollok, 2. oldal. A HP Jetdirect nyomtatószerver IPsec-támogatása (Internet Protocol Security) a nyomtatótól vagy a többfunkciós készüléktől, valamint az azokba telepített nyomtatószerverektől függ. 2 A HP Jetdirect nyomtatószerver 1000T-támogatása (Gigabit) a nyomtatótól vagy a többfunkciós készüléktől, valamint az azokba telepített nyomtatószerverektől függ. 4 Az xx a kiadási számot jelenti. A verziószámban esetenként szereplő nn kód a HP ügyfélszolgálat számára szükséges kódszám. A HP Jetdirect nyomtatószerver gyári számának és telepített firmververziójának lekérdezése a HP Jetdirect konfigurációs oldal (lásd: HP Jetdirect konfigurációs oldalak, 137. oldal ), a Telnet protokoll (lásd: TCP/IP-konfiguráció, 17. oldal ), a beépített webszerver (lásd: Beépített webszerver (V. 36.xx), 65. oldal ) és egyéb hálózatkezelő alkalmazások segítségével lehetséges. A firmverfrissítésekkel kapcsolatban lásd: Firmverfrissítések, 6. oldal. Támogatott hálózati protokollok A támogatott hálózati protokollok és az ezen protokollokat használó népszerű nyomtatási környezetek felsorolását a következő táblázat tartalmazza. 1-2 táblázat Támogatott hálózati protokollok Támogatott hálózati protokollok Hálózati nyomtatási környezetek 1 Terméktámogatás TCP/IPv4 (Közvetlen módú nyomtatás) Microsoft Windows 2000, XP (32 és 64 bites), Server 2003, Vista Microsoft Terminal Server és Citrix MetaFrame környezetek 2 Novell NetWare 2 5, 6.x UNIX és Linux, többek között: Hewlett-Packard HP-UX, Sun Microsystems Solaris (csak SPARCsystems), IBM AIX 2, HP MPE-iX 2, RedHat Linux 2, SuSE Linux 2 LPR/LPD (az RFC 1179 szabványnak megfelelő sornyomtató démon) rendszerek 2 J7961G (635n) J7997G (630n) J7988G (en1700) 3 J7993E J8003E J8004E J8005E IPP internetes nyomtatási protokoll FTP (File Transfer Protocol) nyomtatás 2 1. fejezet A HP Jetdirect nyomtatószerver bemutatása HUWW

13 1-2 táblázat Támogatott hálózati protokollok (folytatás) Támogatott hálózati protokollok Hálózati nyomtatási környezetek 1 Terméktámogatás TCP/IPv6 (Közvetlen módú nyomtatás) Microsoft Windows XP (32 és 64 bites). Server 2003, Vista. (Ehhez a HP IPv6/IPv4 portfigyelő szoftverre van szükség.) LPR/LPD (az RFC 1179 szabványnak megfelelő sornyomtató démon) rendszerek IPv6 ügyféltámogatással. IPP (Internet Printing Protocol) rendszerek IPv6 ügyféltámogatással. FTP (File Transfer Protocol) nyomtatás J7961G (635n) J7997G (630n) J7988G (en1700) 3 J7993E J8003E J8004E IPX/SPX és a kompatibilis rendszerek AppleTalk (kizárólag EtherTalk) DLC/LLC Novell NetWare 2 (Közvetlen módú nyomtatás) Microsoft Windows 2000 és XP (csak 32 bites). Apple Mac OS DLC/LLC protokollok is rendelkezésre állnak, támogatást igénylő régebbi rendszerekhez. 2 J8005E J7961G (635n) J7997G (630n) J7993E J8003E J8004E J8005E J7961G (635n) J7997G (630n) J7993E J8003E J8004E J8005E J7961G (635n) J7997G (630n) J7993E J8003E J8004E J8005E 1 A további hálózati rendszerekkel és konfigurációkkal kapcsolatban nézze meg az aktuális HP Jetdirect termékadatlapokat. Más hálózati környezetekben való üzemeltetéshez kérjen tanácsot a rendszer forgalmazójától vagy a hivatalos HP márkakereskedőtől. 2 Szoftverekért, dokumentációért és támogatásért forduljon a hálózati rendszer értékesítőjéhez. 3 A HP Jetdirect J7988G (en1700) külső nyomtatószerver egy alaptípusú termék, így csak a TCP/IP hálózatokat támogatja. Emellett a nyomtatószerver bizonyos TCP/IP nyomtatási környezeteket, például a UNIX-rendszereket és az IPP-nyomtatást sem támogatja. Ha ezzel a termékkel nem kapta kézhez a HP hálózati telepítésre és nyomtatókezelésre szolgáló szoftverét, akkor az a támogatott rendszerekhez beszerezhető a HP ügyfélszolgálat webhelyén, az alábbi címen: HUWW Támogatott hálózati protokollok 3

14 Amennyiben a hálózati nyomtatás más rendszereken történő telepítéséhez van szüksége szoftverre, forduljon a rendszer szállítójához. Biztonsági protokollok SNMP (IP és IPX) HTTPS Hitelesítés Az SNMP (Egyszerű hálózatkezelési protokoll) az a protokoll, amelyet a hálózatkezelő alkalmazások használnak az eszközök kezeléséhez. A HP Jetdirect nyomtatószerverek az IPv4-, az IPv6- és az IPXhálózatokon egyaránt támogatják az SNMP-protokollt és a szabványos MIB-II (Management Information Base) objektumokhoz való hozzáférést. A teljes körű HP Jetdirect nyomtatószerverek az SNMP v1/v2c-ügynököt, valamint a nagyobb biztonság érdekében az SNMP v3-ügynököt is támogatják. Az alaptípusú nyomtatószerverek (mint például a HP Jetdirect en1700 típus) csak az SNMP v1/v2cügynököt támogatják. A teljes körű támogatással rendelkező és az alaptípusú HP Jetdirect nyomtatószerverek egyaránt támogatják a HTTPS-protokollt (Secure Hyper Text Transfer Protocol), a beépített webszerver és a felhasználó webböngészője közötti biztonságos, titkosított kommunikáció érdekében. EAP/802.1X szerver alapú hitelesítés Hálózati ügyfélként a teljes körű HP Jetdirect nyomtatószerverek IEEE 802.1X hálózatokban támogatják a hálózat elérését az Extensible Authentication Protocol (EAP, bővíthető hitelesítési protokoll) használatával. Az IEEE 802.1X szabvány egy portalapú hitelesítést nyújtó protokoll, amelyben egy hálózati port engedélyezheti vagy tilthatja a hozzáférést az ügyfél sikeres vagy sikertelen hitelesítése alapján X kapcsolat használata esetén a nyomtatószerver támogatja az EAP protokoll használatát hitelesítési szerverrel, például RADIUS szerverrel (Remote Authentication Dial In User Service, RFC 2138). A teljes körű HP Jetdirect nyomtatószerverek a következő EAP/802.1X módszereket támogatják: PEAP (Védett bővíthető hitelesítési protokoll). A PEAP egy kölcsönös hitelesítési protokoll, amely digitális tanúsítványokat használ a hálózati szerver, illetve jelszavakat az ügyfelek hitelesítéséhez. A nagyobb biztonság érdekében a hitelesítési adatok cseréje TLS-protokoll (Transport Layer Security) segítségével történik. A protokoll dinamikus titkosítási kulcsokat használ a biztonságos kommunikációhoz. EAP-TLS (EAP és Transport Layer Security TLS, az átviteli rétegek biztonságához kapcsolódó protokoll, RFC 2716). Az EAP-TLS az X.509v3 szabánynak megfelelő digitális tanúsítványon alapuló kölcsönös hitelesítési protokoll az ügyfél és a hálózati hitelesítési szerver hitelesítéséhez. A protokoll dinamikus titkosítási kulcsokat használ a biztonságos kommunikációhoz. A nyomtatószervert és a hálózatot összekapcsoló hálózati eszköznek (például a hálózati kapcsolónak (switch)) is támogatnia kell a használt EAP/802.1X módszert. A hitelesítési szerver mellett az 4 1. fejezet A HP Jetdirect nyomtatószerver bemutatása HUWW

15 összekapcsoló eszköz is vezérelheti a nyomtatószerver-ügyfelek által elérhető hálózati hozzáférés és szolgáltatások mértékét. A nyomtatószerver EAP/802.1X hitelesítésre való beállításához el kell érnie a beépített webszervert egy webböngészőn keresztül. További tudnivalók: Beépített webszerver (V.36.xx), 65. oldal. IPsec/Tűzfal A teljes körű nyomtatószerverek esetén az IPsec- és tűzfalszolgáltatások hálózati rétegű biztonságot nyújtanak, IPv4 és IPv6 hálózatokon egyaránt. A tűzfal az IP-forgalom egyszerű szabályozását teszi lehetővé: engedélyezi vagy letiltja a hozzáférést. Az internetes protokollbiztonság (IPsec, RFC 2401) hitelesítési és titkosítási protokollok segítségével nyújt további védelmet. Az alaptípusú nyomtatószerverek nem rendelkeznek ezekkel a funkciókkal (például a HP Jetdirect en1700 nyomtatószerverek). Az IPsec- és tűzfalfunkciók a nyomtatótól vagy a többfunkciós készüléktől, valamint az azokba telepített HP Jetdirect nyomtatószervertől függnek. A teljes körű nyomtatószerverek és az IPsec-támogatással rendelkező nyomtatók és többfunkciós készülékek a tűzfal és az IPsec-védelem használatával is alkalmasak az IP-forgalom szabályozására. A teljes körű nyomtatószerverek és az IPsec-támogatással nem rendelkező nyomtatók és többfunkciós készülékek csak a tűzfal általi védelem segítségével képesek az IP-forgalom szabályozására. A nyomtatószerver IPsec- és tűzfalfunkcióinak beállítása érdekében a készülékek a beépített webszerveren keresztül egy böngészőalapú varázsló segítségével konfigurálhatók. További tudnivalók: Az IPsec és a tűzfal konfigurálása (V.36.xx), 105. oldal. Rendelkezésre bocsátott kézikönyvek A HP Jetdirect nyomtatószerverről az alább felsorolt kézikönyvekben találhat további tudnivalókat. Alapvető tudnivalókat tartalmazó vagy felhasználói dokumentáció, illetve annak megfelelő nyomtatódokumentáció (a gyárilag a nyomtatóba telepített HP Jetdirect nyomtatószerverekkel együtt kerül szállításra). Jelen kézikönyv, a HP Jetdirect nyomtatószerver Útmutató rendszergazdák számára című kiadvány a megfelelő HP Jetdirect-termékekhez. HP ügyfélszolgálat HP online ügyfélszolgálat Csak néhány kattintás, és a probléma a múlté! A HP webhely: Innen indulva könnyedén választ kaphat a HP Jetdirect nyomtatószerverrel kapcsolatos kérdéseire a nap 24 órájában, a hét minden napján. HUWW Rendelkezésre bocsátott kézikönyvek 5

16 Firmverfrissítések A teljes körű HP Jetdirect nyomtatószerverek támogatják a firmver frissítését, melynek révén új és továbbfejlesztett szolgáltatásokkal ruházhatók fel. A firmverfrissítések letölthető fájljai a hálózaton keresztül telepíthetők a nyomtatószerverre. Az adott típusú nyomtatószerverhez rendelkezésre álló firmverfrissítés fájljai a Hewlett-Packard webhelyéről tölthetők le, a következő címről: Firmvertelepítési eszközök A támogatott HP Jetdirect nyomtatószerverek firmverfrissítéseit hálózaton keresztül a következő firmvertelepítési eszközök egyikével telepítheti: HP Jetdirect Download Manager (Windows). A HP Jetdirect Download Manager a HP online ügyfélszolgálatának webhelyéről tölthető le a következő címről: A HP Web JetAdmin használható a támogatott rendszereken. A HP Web Jetadmin programról további tudnivalókat lásd: A nyomtatószerveren levő beépített webszerver segítségével egy webböngészőn keresztül végezheti el a firmver frissítését. További tudnivalók: Beépített webszerver (V.36.xx), 65. oldal. FTP (fájlátviteli protokoll) segítségével is feltöltheti a firmver frissítőfájlját a nyomtatószerverre. Az FTP-munkamenet elindításához használja a készülék IP-címét vagy gazdanevét. Ha jelszó szükséges, akkor azt meg kell adnia a készülékre való belépéshez. A készülék frissítéséhez a felhasználói bejelentkezés után az alábbiakhoz hasonló FTP-parancsokat kell kiadnia: ftp> bin ftp> hash ftp> cd /download ftp> put <firmware image filename> ftp>################## ##################... ftp> bye ahol a <firmware image filename> a teljes elérési utat jelöli. A munkamenet befejezése előtt győződjön meg arról, hogy a letöltés befejeződött. HP telefonos ügyfélszolgálat Jól képzett technikusok állnak készen hívásának megválaszolására. A HP ügyfélszolgálat legújabb telefonszámai és a rendelkezésre álló szolgáltatások megtalálhatók az alábbi weblapon: MEGJEGYZÉS: Az Egyesült Államok és Kanada területén díjmentesen hívható szám: HPINVENT vagy MEGJEGYZÉS: A távhívási díjak a hívó felet terhelik. A díjak változhatnak. Az aktuális díjakról a helyi telefontársaságnál tájékozódhat fejezet A HP Jetdirect nyomtatószerver bemutatása HUWW

17 Termékregisztráció A HP Jetdirect nyomtatószervert a HP következő weblapján regisztrálhatja: Kisegítő lehetőségek Ha tájékoztatást szeretne kapni a HP Jetdirect nyomtatószoftverek által nyújtott kisegítő lehetőségekről, keresse fel az alábbi webhelyet vagy írjon az alábbi címre: HP webhelye: cím: accessibility@hp.com HUWW Termékregisztráció 7

18 8 1. fejezet A HP Jetdirect nyomtatószerver bemutatása HUWW

19 2 A HP szoftvermegoldások összefoglalása A HP többféle szoftvermegoldással segíti a HP Jetdirect eszközhöz kapcsolódó hálózati eszkozök beállítását és kezelését. A 2-1 táblázat: Szoftvermegoldások, 9. oldal segít eldönteni, hogy melyik szoftver felel meg legjobban igényeinek. MEGJEGYZÉS: Bővebben ezekről és más megoldásokról a HP online ügyfélszolgálat webhelyén olvashat: táblázat Szoftvermegoldások Működési környezet Funkció Megjegyzések HP Install Network Printer varázsló (Windows), 10. oldal Windows 2000, XP, Server 2003 TCP/IP közvetlen nyomtatás TCP/IPv4 és TCP/IPv6 HP Jetdirect nyomtatószerverek: A támogatott rendszereken (Windows XP és Server 2003) 5.0-s vagy újabb verziójú varázslóra van szükség az IPv6-nyomtatáshoz. Az 5.0-s verzió csak a nyomtatók IPv4- protokollokkal történő azonosítását támogatja. A hálózathoz csatlakoztatva lehetővé teszi egy hálózati nyomtató telepítését (vagy felvételét) a rendszerbe közvetlen módú (egyenrangú kapcsolaton alapuló) nyomtatáshoz. Hálózati szerver esetében a nyomtatót megoszthatja ügyfél-szerver típusú (megosztott) nyomtatáshoz. Egyszerű nyomtatóbeállítás és - telepítés. A merevlemezről futtatható telepíthető verzió a HP webhelyéről tölthető le. MEGJEGYZÉS: A nyomtató illesztőprogramjait nem mellékeltük; azokat külön kell letölteni. HP Jetdirect Printer Installer for UNIX, 11. oldal HP-UX 10.x-10.20, 11.x Solaris 2.6, 7, 8 (csak SPARCsystems rendszerek esetén) A HP Jetdirect által csatlakoztatott nyomtatók gyors és egyszerű telepítése IPv4 hálózatokon A merevlemezről futtatható telepíthető verzió a HP webhelyéről tölthető le. TCP/IPv4 HP Web Jetadmin, 11. oldal (A támogatott rendszerfrissítések listája megtalálható a HP webhelyén.) Windows 2000, XP Professional, Server 2003 A HP Jetdirect nyomtatószerverhez kapcsolódó nyomtatószerverek, a szabványos MIB-eket (kezelésinformációs bázisokat) támogató nem- HP nyomtatók és a beépített webszerverrel rendelkező nyomtatók távoli telepítése, konfigurálása és kezelése. A HP által előnyben részesített megoldás az intraneten bárhol lévő több nyomtató folyamatos kezelésére és telepítésére Böngészőn alapuló nyomtatókezelés HUWW 9

20 2-1 táblázat Szoftvermegoldások (folytatás) Működési környezet Funkció Megjegyzések HP-UX 1 Solaris 1 Fedora Core és SuSE Linux NetWare 1 Riasztások és kellékgazdálkodás Távoli firmverfrissítések a HP Jetdirect nyomtatószerverekhez. Eszközfigyelés és kihasználtságelemzés. TCP/IPv4, IPX/SPX Internet Printer Connection szoftver, 12. oldal Windows 2000 (Intel-alapú) TCP/IPv4 MEGJEGYZÉS: A Microsoft Internet Printing szoftver is integrált a Windows 2000, XP, Server 2003 rendszerrel. Nyomtatás az interneten keresztül az internetes nyomtatási protokoll (IPP) használatát támogató, a HP Jetdirect eszközhöz csatlakoztatott nyomtatókra. Lehetővé teszi kiváló minőségű nyomtatott dokumentumok gazdaságos szétküldését az interneten keresztül, amelyek helyettesítik a faxot, a postai küldeményeket és a futárszolgálatokat HP Jetdirect nyomtatószerver szükséges (x vagy újabb változatú firmver) 1 Támogatja a nyomtatási sorok létrehozását és a perifériák kezelését támogatott rendszeren elhelyezett HP Web Jetadmin alkalmazásról. HP Install Network Printer varázsló (Windows) A HP Install Network Printer varázsló olyan segédprogram, amely lehetővé teszi a nyomtató gyors és egyszerű azonosítását és telepítését TCP/IP hálózaton. Windows XP és 2003 Server rendszerek esetén az 5.0-s verziójú varázsló támogatja az IPv6 hálózatokon történő nyomtatást is, ám a nyomtatók azonosítása csak IPv4 protokollok segítségével lehetséges. A 6.0-s verzió támogatja a nyomtatók IPv6 hálózatokon történő azonosítását is. A vezeték nélküli nyomtatószerverek esetében a varázsló olyan modulokat is tartalmaz, amelyekkel először a nyomtatószerver vezeték nélküli beállításait adhatja meg, amely így csatlakozhat a hálózathoz. Miután a nyomtatók csatlakoztak a hálózatra (akár vezetékes, akár vezeték nélküli kapcsolattal), a varázsló telepíti a nyomtatót a rendszerben, illetve a szervereket, amelyek közvetlenül a nyomtatónak küldik a nyomtatási feladatokat. Ezt nevezik közvetlen módú, illetve egyenrangú kapcsolaton alapuló nyomtatásnak. Szerver esetén a nyomtatót megoszthatja, hogy a hálózati ügyfelek a szerveren keresztül használhassák a nyomtatót. Ez a megoldás az ügyfél-szerver típusú nyomtatás. A rendszerlemezről futtatható változat letölthető a HP online ügyfélszolgálatának webhelyéről, amelynek címe a következő: fejezet A HP szoftvermegoldások összefoglalása HUWW

21 Követelmények Microsoft Windows XP, Windows 2000, Server 2003, Vista TCP/IP-hálózatokon A nyomtatóhoz és az operációs rendszerhez szükséges megfelelő nyomtatószoftver (nyomtatóillesztőprogram) A nyomtató csatlakoztatása a hálózathoz HP Jetdirect nyomtatószerveren keresztül HP Jetdirect Printer Installer for UNIX A HP Jetdirect Printer Installer for UNIX a HP-UX és Solaris rendszereket támogatja. A szoftver telepíti és konfigurálja, valamint diagnosztikai lehetőségekkel látja el a TCP/IPv4-hálózatokra teljes körű HP Jetdirect nyomtatószerverek használatával csatlakoztatott HP nyomtatókat. A szoftver letölthető a HP ügyfélszolgálati webhelyéről a következő címen: A rendszerkövetelményeket és a telepítési tudnivalókat nézze meg a szoftverrel kapott dokumentációban. HP Web Jetadmin A HP Web Jetadmin egy vállalati kezelőeszköz, amelynek segítségével távolról telepíthet, konfigurálhat és kezelhet számos HP és nem HP hálózati nyomtatóeszközt egy egyszerű webböngészőn keresztül. A HP Web Jetadmin rendszerrel hatékonyan kezelhet mind egyedi, mind csoportosított eszközöket. Bár a HP Web Jetadmin támogatja azokat az eszközöket, amelyek tartalmazzák a közös kezelést lehetővé tevő szabványos nyomtató MIB-objektumokat (kezelésinformációs bázisokat), nagymértékben képes együttműködni a HP Jetdirect nyomtatószerverekkel és a HP nyomtatókkal, speciális kezelési funkciókat kínálva. A HP Web Jetadmin használatáról bővebben az online súgóban és a szoftver dokumentációjában olvashat. Rendszerkövetelmények A HP Web Jetadmin szoftver Microsoft Windows 2000, Windows XP Professional, Windows Server 2003 és bizonyos Linux rendszereken (Fedora Core és SuSE Linux) fut. Ha a támogatott operációs rendszerekre, ügyfélszoftverekre és a kompatibilis böngészőverziókra vonatkozóan információra van szüksége, keresse fel a HP online ügyfélszolgálatát a következő címen: webjetadmin. MEGJEGYZÉS: Ha a telepítés egy támogatott gazdaszerveren megtörtént, a HP Web Jetadmin bármelyik ügyfélgépről elérhető egy kompatibilis webböngésző segítségével a HP Web Jetadmin gazdagép böngészésével. Ez lehetővé teszi a nyomtatótelepítést és -vezérlést Novell NetWare és más hálózatokon. HUWW HP Jetdirect Printer Installer for UNIX 11

22 A HP Web Jetadmin telepítése A HP Web Jetadmin szoftver telepítéséhez a helyi rendszeren adminisztrátori vagy root jogokkal kell rendelkeznie: 1. A telepítőfájlok a HP online ügyfélszolgálat webhelyéről tölthetők le: webjetadmin. 2. A HP Web Jetadmin szoftver telepítésére vonatkozóan kövesse a képernyőn látható utasításokat. MEGJEGYZÉS: A telepítési utasítások a HP Web Jetadmin telepítőfájljában is megtalálhatók. A telepítés ellenőrzése és hozzáférés biztosítása A HP Web Jetadmin helyes telepítését úgy ellenőrizheti, hogy böngészőjével megnyitja azt az alábbi példában bemutatott módon: ahol a rendszernév.tartomány a webkiszolgáló gazdaneve, és a port a telepítésnél kiosztott portszám. Alapértelmezett esetben a portszám értéke A felhasználók hozzáférésének biztosításához a Webszerver kezdőlapján helyezzen el egy, a HP Web Jetadmin címére mutató hivatkozást. Például: Eszköz konfigurálása és módosítása A böngésző használatával lépjen a HP Web Jetadmin címére. Például: MEGJEGYZÉS: A rendszernév.tartomány helyére annak a gazdagépnek az IPv4-címét írja, ahol a telepített HP Web Jetadmin használható. Kövesse a megfelelő honlapon található utasításokat a nyomtató megkereséséhez és kezeléséhez. A HP Web Jetadmin szoftver eltávolítása Ha webszerveréről el kívánja távolítani a HP Web Jetadmin programot, használja a szoftvercsomagban található eltávolító programot. Internet Printer Connection szoftver A teljes körű HP Jetdirect nyomtatószerverek támogatják az IPP internetes nyomtatási protokollt (IPP és biztonságos IPP).. A megfelelő szoftver használatával létrehozható egy IPP alapú internetes nyomtatási út a felhasználó rendszere és egy támogatott, HP Jetdirect által csatlakoztatott nyomtató között fejezet A HP szoftvermegoldások összefoglalása HUWW
