3 Tisztelt Partnerünk! Gratulálunk, hogy egy POWER PLUS kazán beszerzését preferálta, aely hosszú ideig axiális kofortot képes nyújtani nagyfokú egbízhatóság, hatékonyság, biztonság és kiváló inőség biztosításával. Ezzel a használati utasítással a kazán egfelelő és könnyebb telepítéséhez általunk szükségesnek tartott inforációkkal szeretnénk szolgálni. Jó unkát kívánva, isételt köszönettel: Beretta Magyarország Megfelelőség A POWER PLUS gázkazánok egfelelnek: a 90/396/EGK Gázkészülékek Irányelvnek a 92/42/EGK Hatásfok Irányelvnek ( ) a 89/336/EGK Elektroágneses Összeférhetőség Irányelvnek a 73/23/EGK Kisfeszültség Irányelvnek az EN 677 Kondenzációs kazánok szabályzatnak POWER PLUS 50 M POWER PLUS 100 M POWER PLUS 100 S

4 4SZERELÉSI KÉZIKÖNYV Tartalojegyzék ÁLTALÁNOS TUDNIVALÓK ÉS BIZTONSÁGI ELŐÍRÁSOK old. 5 A KÉSZÜLÉK LEÍRÁSA Leírás 6 Biztonsági berendezések 6 Azonosítás 7 Szerkezet 8 Műszaki adatok 9 Hidraulikus kör 10 Szondák elhelyezése 11 Keringető szivattyúk 12 Kapcsolási rajzok 14 Kapcsolótáblák 18 Felhasználói interfész 19 - Kijelzés üzeód 20 - Vizualizáció üzeód 20 - Felhasználói paraéterek változtatása 21 - Képernyő üzeód 22 - Szerelői prograozás üzeód 23 - Teszt üzeód 24 - Hiba üzeód 24 - Állandó leállás 24 BESZERELÉS A terék átvétele old. 25 Méretek és súly 25 Mozgatás 26 A kazán telepítési helye 26 Beszerelés régi vagy felújítandó berendezésekbe 27 A kazán beszerelése 28 Hidraulikus csatlakozások 28 Tüzelőanyag bekötések 30 Füstgázok elvezetése és égési levegő beszívása 30 Elektroos bekötések 33 A külső szonda felszerelése 35 A berendezések feltöltése és kiürítése 36 Előkészítés az első beüzeeléshez 38 BEKAPCSOLÁS ÉS MŰKÖDTETÉS Első beüzeelés old. 39 Ellenőrzések az első beüzeelés közben és után 41 Működési paraéterek szabályozása 45 Fűtési paraéterek beállítása 45 Használati elegvíz paraéterek beállítása 47 Hőszabályozás beállítása 48 Cíek beállítása a kaszkád rendszerű párosításokhoz 54 Rendellenességek kódjai 56 Paraéterek jegyzéke 58 Átállítás egyik gáztípusról a ásikra 60 Beállítások 62 KIKAPCSOLÁS Ideiglenes kikapcsolás 63 Kikapcsolás hosszabb időre 63 KARBANTARTÁS Karbantartás 64 A kazán tisztítása és a belső koponensek leszerelése 64 RENDELLENESSÉGEK ÉS MEGOLDÁSOK 69 A használati utasítás egyes részeiben az alábbi jelek fordulnak elő b FIGYELEM! = különleges óvintézkedéseket vagy egfelelő felkészültséget igénylő tevékenységek jelölésére a TILOS! = NEM MEGENGEDETT tevékenységek jelölésére

5 Általános tudnivalók és biztonsági előírások b Az általunk gyártott kazánok előállítása során kieelt figyelet fordítunk inden egyes alkatrészre, hogy egóvjuk ind a felhasználókat ind a telepítőket az esetleges balesetektől. Felhívjuk a szervízhálózat tagjainak a figyelét, hogy különös gondossággal járjanak el inden beavatkozás után, aelyet a készüléken végeznek, kieelten ügyeljenek arra, hogy az elektroos vezetékek csupasz végződése ne lógjon ki a sorkapocslécből, és ezáltal ne érintkezzen a vezeték egyéb részeivel. b Jelen kézikönyv szorosan hozzátartozik a terékhez: indig győződjön eg róla, hogy ellékelték-e a készülékhez, abban az esetben is, ha tulajdonos-, felhasználóváltás vagy áthelyezés történt. Aennyiben elveszne vagy egrongálódna, kérjen ásikat a legközelebbi szakszerviztől. b Az érvényben lévő jogszabályi előírásoknak egfelelően a kazán telepítését és inden egyéb javítási és karbantartási unkálatot képzett szakebernek kell végeznie. b A készülék karbantartását évente legalább egyszer el kell végezni; azt tanácsoljuk, idejében egyeztessen időpontot az Ön Beretta szakszervizével. b A szakszerviz felvilágosítást nyújt a felhasználó száára a készülék űködésével és az alapvető biztonsági előírásokkal kapcsolatosan. b A kazán csak a egadott rendeltetési célra használható. A helytelen telepítés, beállítás és karbantartás, valaint a rendeltetéstől eltérő használat iatt ebernek, állatnak vagy tárgynak okozott károk esetén a gyártót se szerződéses, se szerződésen kívüli felelosség ne terheli. b A készüléket fűtőrendszerre és/vagy használati elegvíz előállítására használható, a készülék jellege és teljesíténye függvényében. b A csoagolás eltávolítása után győződjön eg róla, hogy a tartala teljes és sértetlen. Ha valait ne talál rendben, forduljon ahhoz a viszonteladóhoz, akitől a készüléket vásárolta. b A készülék biztonsági szelepének kifolyócsövét egfelelő gyűjtő és elvezető rendszerhez kell csatlakoztatni. A készülék gyártója ne felelos a biztonsági szelep űködésébol eredő esetleges károkért. b A készülék biztonsági alkatrészeit és az autoatikus szabályozásért felelős összetevőit a készülék teljes élettartala alatt kizárólag a gyártó vagy a szállító hivatott kicserélni. b A készülék eghibásodása és/vagy ne egfelelő űködése esetén, kérjük kapcsolja ki, és ne próbálja egjavítani vagy bárilyen ódon közvetlenül beavatkozni. b A telepítés során tájékoztatnia kell a felhasználót az alábbi tennivalóiról: - vízszivárgás esetén zárja el a víztáplálást és haladéktalanul értesítse a Beretta szakszervizét. - rendszeresen győződjön eg róla, hogy a vízberendezés üzei nyoása 1-1,5 bar között van. Szükség esetén kérje az Ön Beretta szakszervizének beavatkozását. - aennyiben hosszabb ideig ne kívánja használni a kazánt, ajánlatos kihívni a Beretta szakszervizt a következő űveletek elvégzésére: a készülék, valaint a rendszer főkapcsolójának kikapcsolt pozícióba állítása, a tüzelőanyag és a víz csapjának elzárása a fűtőrendszernél egyaránt, fagyveszély esetén a fűtőrendszer víztelenítése. b A vízgyűjtő idoot csatlakoztassa egy egfelelő vízelvezető rendszerhez. A biztonságos használat érdekében tartsa sze előtt, hogy: a Gyerekek és hozzá ne értő szeélyek felügyelet nélkül ne kezelhetik a kazánt. a Ha a tüzelőanyag vagy az égésterék szagát érzi, ne használjon elektroos eszközöket és készülékeket (kapcsolók, elektroos háztartási gépek stb.). Gázszivárgás esetén az ajtók és az ablakok kinyitásával szellőztesse ki a helyiséget, zárja el a gáz főcsapját, és haladéktalanul forduljon az Ön Beretta szakszervizéhez. a Ne érjen a kazánhoz vizes vagy nedves testrésszel, illetve ezítláb. a Minden tisztítási űvelet előtt áratalanítsa a kazánt a berendezés indkét vezetéket egszakító kapcsolójának, valaint a kapcsolótábla főkapcsolójának OFF pozícióba állításával. a A gyártó felhatalazása és útutatása nélkül tilos ódosítani a biztonsági és szabályozó eszközöket. a Tilos kirántani, kitépni, egcsavarni a kazánból kijövő elektroos kábeleket, ég akkor is, ha a készülék áratalanítva van. a Tilos eldugaszolni vagy leszűkíteni a szellőzőnyílásokat abban a helyiségben, ahol a készülék üzeel. a Ne hagyjon gyúlékony anyagot és tartályt a helyiségben, ahol a készülék üzeel. a A csoagolás eleei gyerekektől távol tartandók. a Ne használja a készüléket a rendeltetésétől eltérő célokra. a Ne helyezzen seilyen tárgyat a kazánra. a Ne tisztítsa a készüléket ennek áratalanítása nélkül. a A lezárt alkatrészekhez nyúlni tilos. a Tilos a kondenzátu elvezető nyílását eldugaszolni. 5

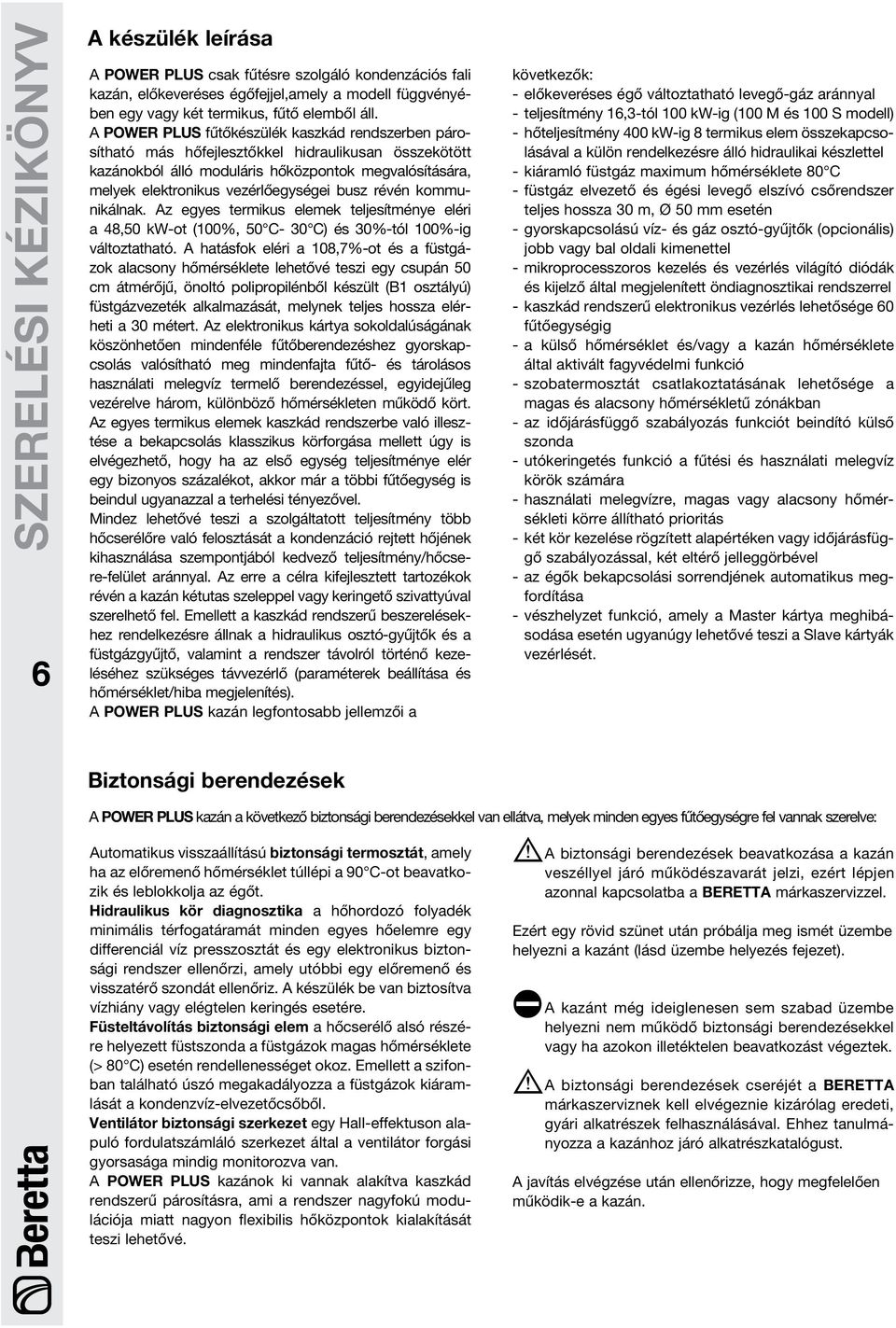

6 6SZERELÉSI KÉZIKÖNYV A készülék leírása A POWER PLUS csak fűtésre szolgáló kondenzációs fali kazán, előkeveréses égőfejjel,aely a odell függvényében egy vagy két terikus, fűtő eleből áll. A POWER PLUS fűtőkészülék kaszkád rendszerben párosítható ás hőfejlesztőkkel hidraulikusan összekötött kazánokból álló oduláris hőközpontok egvalósítására, elyek elektronikus vezérlőegységei busz révén kounikálnak. Az egyes terikus eleek teljesíténye eléri a 48,50 kw-ot (100%, 50 C- 30 C) és 30%-tól 100%-ig változtatható. A hatásfok eléri a 108,7%-ot és a füstgázok alacsony hőérséklete lehetővé teszi egy csupán 50 c átérőjű, önoltó polipropilénből készült (B1 osztályú) füstgázvezeték alkalazását, elynek teljes hossza elérheti a 30 étert. Az elektronikus kártya sokoldalúságának köszönhetően indenféle fűtőberendezéshez gyorskapcsolás valósítható eg indenfajta fűtő- és tárolásos használati elegvíz terelő berendezéssel, egyidejűleg vezérelve háro, különböző hőérsékleten űködő kört. Az egyes terikus eleek kaszkád rendszerbe való illesztése a bekapcsolás klasszikus körforgása ellett úgy is elvégezhető, hogy ha az első egység teljesíténye elér egy bizonyos százalékot, akkor ár a többi fűtőegység is beindul ugyanazzal a terhelési tényezővel. Mindez lehetővé teszi a szolgáltatott teljesítény több hőcserélőre való felosztását a kondenzáció rejtett hőjének kihasználása szepontjából kedvező teljesítény/hőcsere-felület aránnyal. Az erre a célra kifejlesztett tartozékok révén a kazán kétutas szeleppel vagy keringető szivattyúval szerelhető fel. Eellett a kaszkád rendszerű beszerelésekhez rendelkezésre állnak a hidraulikus osztó-gyűjtők és a füstgázgyűjtő, valaint a rendszer távolról történő kezeléséhez szükséges távvezérlő (paraéterek beállítása és hőérséklet/hiba egjelenítés). A POWER PLUS kazán legfontosabb jellezői a következők: - előkeveréses égő változtatható levegő-gáz aránnyal - teljesítény 16,3-tól 100 kw-ig (100 M és 100 S odell) - hőteljesítény 400 kw-ig 8 terikus ele összekapcsolásával a külön rendelkezésre álló hidraulikai készlettel - kiáraló füstgáz axiu hőérséklete 80 C - füstgáz elvezető és égési levegő elszívó csőrendszer teljes hossza 30, Ø 50 esetén - gyorskapcsolású víz- és gáz osztó-gyűjtők (opcionális) jobb vagy bal oldali kienettel - ikroprocesszoros kezelés és vezérlés világító diódák és kijelző által egjelenített öndiagnosztikai rendszerrel - kaszkád rendszerű elektronikus vezérlés lehetősége 60 fűtőegységig - a külső hőérséklet és/vagy a kazán hőérséklete által aktivált fagyvédeli funkció - szobaterosztát csatlakoztatásának lehetősége a agas és alacsony hőérsékletű zónákban - az időjárásfüggő szabályozás funkciót beindító külső szonda - utókeringetés funkció a fűtési és használati elegvíz körök száára - használati elegvízre, agas vagy alacsony hőérsékleti körre állítható prioritás - két kör kezelése rögzített alapértéken vagy időjárásfüggő szabályozással, két eltérő jelleggörbével - az égők bekapcsolási sorrendjének autoatikus egfordítása - vészhelyzet funkció, aely a Master kártya eghibásodása esetén ugyanúgy lehetővé teszi a Slave kártyák vezérlését. Biztonsági berendezések A POWER PLUS kazán a következő biztonsági berendezésekkel van ellátva, elyek inden egyes fűtőegységre fel vannak szerelve: Autoatikus visszaállítású biztonsági terosztát, aely ha az előreenő hőérséklet túllépi a 90 C-ot beavatkozik és leblokkolja az égőt. Hidraulikus kör diagnosztika a hőhordozó folyadék iniális térfogatáraát inden egyes hőelere egy differenciál víz presszosztát és egy elektronikus biztonsági rendszer ellenőrzi, aely utóbbi egy előreenő és visszatérő szondát ellenőriz. A készülék be van biztosítva vízhiány vagy elégtelen keringés esetére. Füsteltávolítás biztonsági ele a hőcserélő alsó részére helyezett füstszonda a füstgázok agas hőérséklete (> 80 C) esetén rendellenességet okoz. Eellett a szifonban található úszó egakadályozza a füstgázok kiáralását a kondenzvíz-elvezetőcsőből. Ventilátor biztonsági szerkezet egy Hall-effektuson alapuló fordulatszáláló szerkezet által a ventilátor forgási gyorsasága indig onitorozva van. A POWER PLUS kazánok ki vannak alakítva kaszkád rendszerű párosításra, ai a rendszer nagyfokú odulációja iatt nagyon flexibilis hőközpontok kialakítását teszi lehetővé. b A biztonsági berendezések beavatkozása a kazán veszéllyel járó űködészavarát jelzi, ezért lépjen azonnal kapcsolatba a BERETTA árkaszervizzel. Ezért egy rövid szünet után próbálja eg isét üzebe helyezni a kazánt (lásd üzebe helyezés fejezet). a A kazánt ég ideiglenesen se szabad üzebe helyezni ne űködő biztonsági berendezésekkel vagy ha azokon illetéktelen beavatkozást végeztek. b A biztonsági berendezések cseréjét a BERETTA árkaszerviznek kell elvégeznie kizárólag eredeti, gyári alkatrészek felhasználásával. Ehhez tanulányozza a kazánhoz járó alkatrészkatalógust. A javítás elvégzése után ellenőrizze, hogy egfelelően űködik-e a kazán.

7 2 1 Azonosítás A kazánok az alábbi ódon azonosíthatók: - Csoagolási cíke A kódot, a gyártási száot és a vonalkódot tartalazza. Modelli 50 M 50 M DEP - Műszaki 100 M adattábla 100 M DEP A űszaki és teljesítény adatokat tartalazza. Modellek 50 M 100 M 100 M DEP 7 Modellek Modelli 100 S 100 S DEP - Cíke a G20-hoz b Az azonosító táblák eltávolítása, hiánya és az azokon történő illetéktelen beavatkozások vagy egyéb ódosítások ne teszik lehetővé a terék biztos azonosítását és egnehezítenek bárilyen beszerelési és karbantartási űveletet.

8 8SZERELÉSI KÉZIKÖNYV Szerkezet POWER PLUS 50 M POWER PLUS 100 M S Ventilátor 2 - Égési levegő beszívás csatlakozó 3 - Gázszelep 4 - Füstgáz elvezetés csatlakozó 5 - Füstgáz elező nyílás 6 - Előreenő szonda 7 - Biztonsági terosztát 8 - MÁSODIK égéskara (csak a 100-as odellekhez) 9 - Visszatérő szonda 10 - Kondenzvíz-gyűjtő szifon 11 - Kapcsolótábla (90 -os forgás) 12 - Gázadagolás 13 - Fűtési visszatérő ág 14 - Fűtési előreenő ág 15 - Főkapcsoló 16 - Biztonsági szelep (5,5 bar) 17 - Víz differenciál presszosztát 18 - Leeresztőcsap 19 - Füstgáz-szonda 20 - ELSŐ égéskara 21 - Autoatikus túlnyoás szelep 22 - Gyújtó/érő elektród 23 - Burkolat-leezek

9 Műszaki adatok A KÉSZÜLÉK LEÍRÁSA POWER PLUS 50 M 100 M 100 S Tüzelőanyag G20 - G30 - G31 Készülék kategória II2H3+ Készülék típus B23 - B53 - C13x - C33x - C43x - C53x - C63 - C63x - C83 Égéstér hőteljesítény hiv. (in - ax) felső fűtőérték 16, , ,3-100 kw Égéstér hőteljesítény (in - ax.) alsó fűtőérték kw Hasznos hőteljesítény (80 /60 C) 14,8-44,2 14,8-88,3 14,8-88,3 kw Hasznos hőteljesítény (50 /30 C) 16,3-48,5 16,3-96,8 16,3-96,8 kw Hasznos hatásfok hiv. alsó fűtőérték (80 C/60 C) 98,2 98,2 98,2 % Hasznos hatásfok hiv. alsó fűtőérték (50 C/30 C) 107,7 107,7 107,7 % Hasznos hatásfok 30%-on hiv. alsó fűtőérték (80 C/60 C) 98,7 % Hasznos hatásfok 30%-on hiv. alsó fűtőérték (50 C/30 C) 108,7 % Kéény hőveszteség űködő égővel 1,3 % Kéény hőveszteség kikapcsolt égővel 0,1 % Kazánköpeny hőveszteség (T=70 C) 0,5 % Füstgáz hőérséklet Fűtési visszatérő + 5 C C CO2 iniuon - axiuon G20 9,0-9,0 % CO2 iniuon - axiuon G30 - G31 10,4-10,4 % CO lev.n. iniuon - axiuon kisebb int g/kwh NOx osztály 5 Levegő ennyisége G20 58,78 117,56 117,56 N 3 /h Levegő ennyisége G30 - G31 58,59 117,18 117,18 N 3 /h Füstgáz ennyisége G20 71,04 142,08 142,08 N 3 /h Füstgáz ennyisége G30 - G31 71,76 143,52 143,52 N 3 /h Füstgáz töegára (ax-in) G20 20,57-6,60 41,14-6,60 41,14-6,60 gr/s Füstgáz töegára (ax-in) G30 - G31 20,52-6,85 41,04-6,85 41,04-6,85 gr/s Ventilátor nyoás füstgáz csövek nélkül in. hőteljesítényen Pa Ventilátor nyoás füstgáz csövek nélkül ax. hőteljesítényen Pa Ventilátor nyoás áralás irányú fojtással (*) in. hőteljesítényen Pa Ventilátor nyoás áralás irányú fojtással (*) ax. hőteljesítényen Pa Minialis fűtési üzei nyoás 0,5 bar Maxiális fűtési üzei nyoás 6 bar Maxiális egengedett hőérséklet 90 C Kazán vízhőérséklet választási tartoány (±3 C) C Víztartalo l Elektroos energiaellátás V-Hz V-Hz Maxiális felvett elektroos teljesítény W Elektroos védettségi fok X0D IP Kondenzvíz ennyiség 7,2 14,4 14,4 kg/h Hang kibocsájtás ax / in hőteljesítényen (**) 57,1 / 48,2 58,9 / 49,0 58,9 / 49,0 dba 9

10 SZERELÉSI KÉZIKÖNYV Hidraulikus kör AA SF 1 - Ventilátor 2 - Gázszelep 3 - Autoatikus túlnyoás szelep 4 - Égő 5 - Hőcserélő 6 - Kondenzvíz leeresztő szifon 7 - Leeresztőcsap 8 - Víz differenciál presszosztát 9 - Biztonsági szelep (5,5 bar) AA - Levegő beszívás SF - Füstgáz elvezetés SC - Kondenzvíz leeresztés MI - Fűtési előreenő ág RI - Fűtési visszatérő ág GAS - Gázadagolás 9 10 SC2 SC1 MI RI GAS Kazán vízoldali áralási ellenállás A POWER PLUS kazán nincs felszerelve keringető szivattyúval, elynek a berendezésbe helyezve kellene lennie. A keringető szivattyú éretezéséhez tekintetbe kell venni a kazán vízoldali áralási ellenállását, aely az alábbi grafikonon van feltüntetve. Áralási ellenállás (bar) Térfogatára (l/óra)

11 Szondák elhelyezése Minden egyes fűtőegységhez a következő szondák/terosztátok tartoznak: FŰTÉS ELŐREMENŐ SZONDA BIZTONSÁGI TERMOSZTÁT FÜSTGÁZ SZONDA FŰTÉS VISSZATÉRŐ SZONDA 11

12 SZERELÉSI KÉZIKÖNYV Keringető szivattyúk A POWER PLUS kazánok nincsenek felszerelve keringető szivattyúval. A keringető szivattyú kiválasztásához tanulányozza a berendezés űszaki rajzait és a következőkben található jelleggörbéket. Konfiguráció befecskendező keringető szivattyúkkal Kazán eelőagasság: 6 vízoszlop Kazán térfogatára: 2 3/h inden egyes keringető szivatyúra. Minden egyes fűtőegységhez (Tar ) szivattyú javasolt. SE P P SZ1 PB PZ1 PZ2 PB - Vízelegítő keringető szivattyú PZ1 - Keringető szivattyú 1. zóna (agas hőérséklet) PZ2 - Keringető szivattyú 2.zóna (alacsony hőérséklet) V2 - Kétutas szelep (tartozék) SZ2 50 C 30 C 80 C 60 C SZ1 - Szonda 1. zóna SZ2 - Szonda 2. zóna SB - Vízelegítő szonda SE - Külső szonda SB 12 Konfiguráció keringető szivattyúval és kétutú szelepekkel a fűtőegységeken (*) Kazán eelőagasság 7 vízoszlop Kazán térfogatára: 2 3/h inden egyes terikus elere. SE PB - Vízelegítő keringető szivattyú PZ1 - Keringető szivattyú 1. zóna (agas hőérséklet) PZ2 - Rendszer keringető szivattyú V2 - Kétutas szelep (tartozék) SZ1 - Szonda 1. zóna SZ2 - Szonda 2. zóna SB - Vízelegítő szonda SE - Külső szonda PB PZ1 80 C V2 V2 SZ1 SZ2 50 C 60 C SB PZ2 30 C (*) Ezzel a konfigurációval az alacsony hőérsékleti kör keringető szivattyújának vezérlése kívülről, egy terosztát által történik (lásd 34. paraéter a 59. oldalon). b Az SZ1, SZ2 és SB szondákat egy (kazánon kívüli) hozzáférhető helyre szerelje fel.

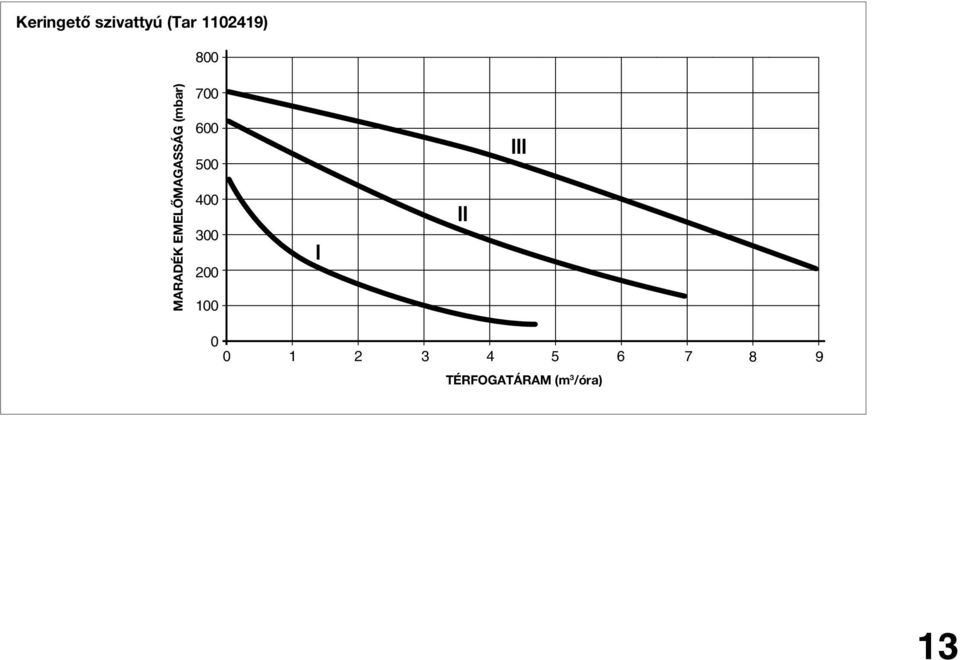

13 Keringető szivattyú (Tar ) 800 MARADÉK EMELŐMAGASSÁG (bar) I II III TÉRFOGATÁRAM ( 3 /óra) 13

14 SZERELÉSI KÉZIKÖNYV SZERELÉSI KÉZIKÖNYV 14 Kapcsolási rajzok Kapcsolási rajzok A POWER PLUS 50 M és 100 M odell kapcsolótáblája a kazán teljesítényétől függően egy aster kártyát és egy vagy két slave kártyát tartalaz. A 100 S odellek csak két slave kártyát tartalaznak. Több kazán kaszkád rendszerű csatlakoztatása A POWER PLUS esetén 50 M a és POWER 100 M PLUS odell 50 kapcsolótáblája M vagy 100 M a kazán kazán aster teljesítényétől kártyája BUSZ függően révén egy vezérli aster a POWER kártyát és PLUS egy 100 vagy S két kazánok slave kártyát összes tartalaz. kártyáját. A 100 S odellek csak két slave kártyát tartalaznak. Több kazán kaszkád rendszerű csatlakoztatása esetén a POWER PLUS 50 M vagy 100 M kazán aster kártyája BUSZ révén vezérli a POWER PLUS 100 S kazánok összes kártyáját. POWER PLUS 50 M M POWER PLUS 50 M M HMV szivattyú nulla HMV szivattyú fázis 1. keringető szivattyú nulla 1. keringető szivattyú fázis 3. keringető szivattyú nulla 3. keringető szivattyú fázis Keverőszelep nulla Keverőszelep Ki Keverőszelep Be J10 6 J10 5 J10 4 J10 3 J10 2 J10 1 J9 3 J9 2 J9 1 J8 2 J J J J8 1 Fő földelő pólus Szivattyú Szivattyú Szivattyú Keverőszelep 0 22 Ki 21 Be 20 Riasztás PB PZ1 PZ2 VM Tokozott illesztés 24V 9 17 CR 16 Közös nulla 8 7 IA gv TA Analóg 2. ker. Beenet sziv. Busz J12 4 J12 3 J J J11 8 J11 1 J11 9 J V Távvezérlő Közös nulla Ebusz távvezérlő Közös nulla Analogic Input Közös nulla T.A. 2. ker. sziv. J11 10 a TA1 J11 10 J11 3 Közös nulla SZ1 SB SZ2 SE IG NTC 1 2 NTC 3 4 NTC ker. sziv. NTC 7 8 T.A. 1. ker. sziv. J11 3 a gv gv a gv gv J11 13 J11 5 J J J J11 11 J11 7 J11 14 J11 6 J11 11 J11 4 J11 12 J11 5 J11 13 J11 6 J11 14 J V~50Hz 1. rész 1. rész J12 4 J12 3 J12 2 Közös nulla Időjárásfüggő NTC Földelő J10 6 J10 5 J10 4 J10 3 J10 2 J10 1 J8 5 J8 4 J8 3 J8 2 J8 1 Nulla Fázis Közös nulla 2. ker. sziv. előreenő NTC Közös nulla Vízelegítő NTC Közös nulla 1. ker. sziv. előreenő NTC J10 J8 3 4 J J R6 R5 Olvadóbiztosíték F A R4 R3 R2 R1 T1 Fázis 230 V a.c. Nulla 230V a.c. a Földelő gv Földelő gv J3 J7 J6 J2 MASTER VONALKÓD Földelő Földelő gv gv J5 J4 MC BUS J J1 PC Busz Busz kábel Vonal beillesztő beilleszkedő csatlakozóval egy egy ásik 100 S típusú S típusú kazán kazán esetleges csatlakozására. csatlakoztatására. Busz Vonal kábel befogadó csatlakozóval egy ásik S típusú kazán esetleges csatlakozására. csatlakoztatására.

15 b Kötelező csatlakoztatni a keringető szivattyúkat egfelelő, kézi vészleállítású távkapcsolók közbeiktatásával. b Ha Kötelező egy Master csatlakoztatni kaszkád a keringető vezérléssel szivattyúkat rendelkező egfelelő, kazán kézi Slave-ként vészleállítású funkcionál távkapcsolók (tehát közbeiktatásával. ne irányítja a többi fűtőegységet), akkor áratalanítsa a készülék aster paneljét (J3 csatlakozás a panelon). Sei esetre se áratalanítsa a J14-es BUS csatlakozást! 2. rész 2. rész fő földelő pólushoz EA/ER IG1 a fő földelő pólushoz EA/ER IG2 T1 J7 1 3 J8 Olvadóbiztosíték 4A F1 J6 J14 J15 J gv gv gv a a Földelő Földelő Földelő Fázis Nulla C T1 J2 J gv a Földelő Fázis Nulla WD J12 SLAVE v g b n J J a a a 13 Gázszelep Biztonsági terosztát Diff. presszosztát. VG TS PD SLAVE PC J5 J10 J17 T3 Main 1 2 J9 J16 J a a a Légfúvó (+) Hall érz. input b Hall érz. energiaellátás v Hall érz. közös nulla g Légfúvó (-) n Előreenő ág NTC Visszatérő ág NTC Füstgázok NTC SM SR SF 1 2 J9 BUS 1 BUS 2 PB PZ1 PZ2 VM CR IA SB SZ1 SZ2 SE TA1 TA2 - Vízelegítő keringető szivattyú - Keringető szivattyú zóna zóna (agas hőérséklet) - Keringető szivattyú zóna zóna (alacsony hőérséklet) - Keverőszelep - Távvezérlő (tartozék) - Analóg beenet - Vízelegítő szonda - Szonda zóna - Szonda zóna - Külső szonda - Szobaterosztát zóna zóna (agas hőérséklet) - Szobaterosztát zóna zóna (alacsony hőérséklet) RENDSZER VG - Gázszelep TS - Biztonsági terosztát PD - Víz differenciál presszosztát SM - Előreenő szonda SR - Visszatérő szonda SF - Füstgáz-szonda EA/ER - Gyújtó/érő elektróda C - Kábel befecsendező szivattyú csatlakoztatásához csatlakoztatásához (tartozék) (tartozék) IG - Kazán főkapcsoló IG1 - ELSŐ terikus ele kapcsoló IG2 - MÁSODIK terikus ele kapcsoló J10/J17 - Mikrokapcsolók cízéshez TERMIKUS ELEM

16 SZERELÉSI KÉZIKÖNYV 16SZERELÉSI KÉZIKÖNYV POWER PLUS S S Fő földelő pólus Tokozott illesztés 1 WD T1 gv gv a fő földelő pólushoz 1 J SLAVE EA/ER J J8 IG J14 Olvadóbiztosíték 4A J15 n a gv v 3 g b a F1 J6 J2 J Gázszelep Biztonsági terosztát J11 a gv gv gv gv gv a a a a a Terra Neutro Fase Földelő Földelő Földelő Fázis Nulla Diff. presszosztát C 230V~50Hz IG1 VG TS PD 1. rész PC J5 J10 J17 T3 Main 1 J9 J16 2 J a a a Légfúvó (+) Hall érz. input b Hall érz. energiaellátás v Hall érz. közös nulla g Légfúvó (-) n Előreenő ág NTC Visszatérő ág NTC Füstgázok NTC SM SR SF BUS 1 Busz Busz Vonal Vonal beilleszkedő csatlakozóval egy egy ásik S típusú S típusú kazán kazán esetleges esetleges csatlakoztatására. csatlakoztatására. L = 1500

17 VG - Gázszelep TS - Biztonsági terosztát PD - Víz differenciál presszosztát SM - Előreenő szonda SR - Visszatérő szonda SF - Füstgáz szonda EZ/ER - Gyújtó/érő elektróda C - Kábel befecsendező szivattyú csatlakoztatásához (tartozék) IG - Kazán főkapcsoló IG1 - ELSŐ fűtőegység terikus ele kapcsoló IG2 - MÁSODIK fűtőegység terikus ele kapcsoló J10/J17 - Mikrokapcsolók cízéshez (lásd 54. oldal) 2. rész gv a fő földelő pólushoz EA/ER 1 T1 J7 1 3 J8 J6 J14 Olvadóbiztosíték 4A J15 F1 J WD J12 v g b n J1 J11 Gázszelep Biztonsági terosztát IG2 gv gv gv a a 5 6 Földelő Földelő Földelő Fázis Nulla C 2. SLAVE a a a Diff. presszosztát VG TS PD PC J5 J10 J17 T3 Main 1 2 J9 J16 J a a a Légfúvó (+) Hall érz. input b Hall érz. energiaellátás v Hall érz. közös nulla Légfúvó (-) Előreenő ág NTC Visszatérő ág NTC Füstgázok NTC g n SM SR SF BUS 1 L = 1200 Busz Vonal befogadó csatlakozóval egy ásik 100 S típusú S típusú kazán kazán esetleges csatlakoztatására. csatlakoztatására.

18 SZERELÉSI KÉZIKÖNYV 18 Kapcsolótáblák POWER PLUS 50 M POWER PLUS 100 M POWER PLUS 100 S 1 - Első fűtőegység kapcsoló 2 - Üzeód választógob 3 - Reset gob (Master) 4 - Elektroos energiaellátás jelzése 5 - A kazán leállásának jelzése 6 - Paraéter választógob 7 - Kijelző 8 - Meória tároló gob 9 - Érték-növelő gob 10 - Érték-csökkentő gob 11 - Második fűtőegység kapcsoló 12 - Slave elektroos energiaellátás jelzése: - lassú villogás = stand-by (készenléti állapot) - gyors villogás = bekapcsolás ciklus - világítás állandó fénnyel = láng jelenléte 13 - A Slave leállásának jelzése 14 - Reset gob (Slave) 15 - Műszertartó panel 16 - Kazán főkapcsoló

19 Funckionális egjegyzések A POWER PLUS 50 M és 100 M kazán kapcsolótáblája irányítja: - A vízelegítési funkciót: aely előirányozza, hogy használati elegvíz igény esetén a aster kártya a agas és alacsony hőérsékletű kört is szolgálhatja. - Stand-by állásban is aktív fagyvédeli funkciót, aely beindítja a agas hőérsékletű kört és a keringető szivattyút, ha az osztó-gyűjtő hőérséklete 5 C alá csökken. Ha jelen van a külső szonda, akkor a keringető szivatytyúk a külső hőérséklet 3 C alá csökkenése esetén bekapcsolnak. Ha 10 perc után az osztó-gyűjtő kollektor hőérséklete 5 C-nál kisebb, akkor axiális teljesíténnyel bekapcsol egy gázégő aíg az osztó-gyűjtő hőérséklete el ne éri a 20 C-ot. Ha 10 perc után az osztó-gyűjtő hőérséklete 5 C-nál nagyobb, de a külső hőérséklet 3 C alatt van, akkor a keringető szivattyúk aktívak aradnak aíg a külső hőérséklet eg ne haladja ezt az értéket. - Levezető funkció: a agas és alacsony hőérsékletű kör szivattyúi az utolsó gázégő kikapcsolása után 5 percig űködésben aradnak. A kazán kikapcsolása után a befecskedező szivattyú inaktiválása előtt a várakozási idő 6 perc. Az utolsó gázégő kikapcsolásakor a keringető szivattyú csak akkor áll le, ha a szobaterosztát hőigénye egszűnik. - Kaszkád vezérlés funkció: a rendszer által szolgáltatott teljesítény vezérléséhez választani lehet iniális és axiális száú bekapcsolt égő között. - Bekapcsolások/kikapcsolások vezérlése funkció: indkét kaszkád vezérlésű üzeódban egtalálható egy funkció, aely kis hőigény esetén korlátozza az égők bekapcsolását és kikapcsolását. Felhasználói felület 19 A E LS és 1 kazán kapcsolótáblájának különböző üzeódokban különböző funkciói vannak. Például két gob kobinációja egyetlen funkciónak felel eg, vagy egy funkciót aktiválni lehet a nyoógob rövid egnyoásával vagy ha kb 5 ásodpercet vár. Reset Az elektronikus kártya feloldására szolgál egy állandó elakadási helyzet fennállása esetén. Set/esc Set: lehetővé teszi a belépést az egyes egységek paraétereinek egváltoztatásához és képernyő üzeódhoz. [ Lehetővé teszi a Master kártya által vezérelt különböző körök üzeállapotának egjelenítését. + e - Lehetővé teszik egy adott érték növelését vagy csökkentését. OK Lehetővé teszi új értékek tárolását.

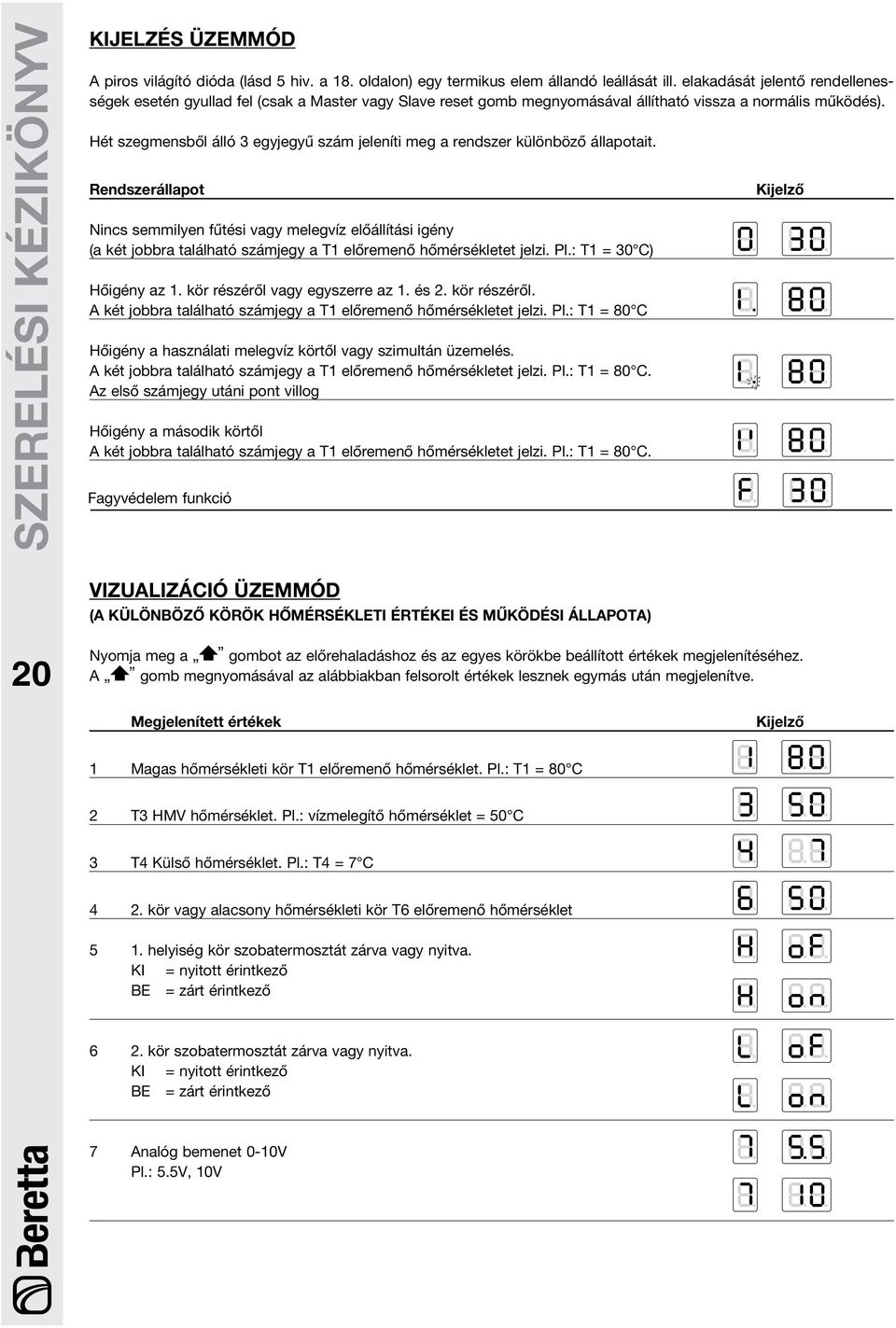

20 SZERELÉSI KÉZIKÖNYV KIJELZÉS ÜZEMMÓD A piros világító dióda (lásd 5 hiv. a 18. oldalon) egy terikus ele állandó leállását ill. elakadását jelentő rendellenességek esetén gyullad fel (csak a Master vagy Slave reset gob egnyoásával állítható vissza a norális űködés). Hét szegensből álló 3 egyjegyű szá jeleníti eg a rendszer különböző állapotait. Rendszerállapot Nincs seilyen fűtési vagy elegvíz előállítási igény (a két jobbra található szájegy a T1 előreenő hőérsékletet jelzi. Pl.: T1 = 30 C) Hőigény az 1. kör részéről vagy egyszerre az 1. és 2. kör részéről. A két jobbra található szájegy a T1 előreenő hőérsékletet jelzi. Pl.: T1 = 80 C Hőigény a használati elegvíz körtől vagy sziultán üzeelés. A két jobbra található szájegy a T1 előreenő hőérsékletet jelzi. Pl.: T1 = 80 C. Az első szájegy utáni pont villog Hőigény a ásodik körtől A két jobbra található szájegy a T1 előreenő hőérsékletet jelzi. Pl.: T1 = 80 C. Fagyvédele funkció Kijelző VIZUALIZÁCIÓ ÜZEMMÓD (A KÜLÖNBÖZŐ KÖRÖK HŐMÉRSÉKLETI ÉRTÉKEI ÉS MŰKÖDÉSI ÁLLAPOTA) 20 Nyoja eg a [ gobot az előrehaladáshoz és az egyes körökbe beállított értékek egjelenítéséhez. A [ gob egnyoásával az alábbiakban felsorolt értékek lesznek egyás után egjelenítve. Megjelenített értékek Kijelző 1 Magas hőérsékleti kör T1 előreenő hőérséklet. Pl.: T1 = 80 C 2 T3 HMV hőérséklet. Pl.: vízelegítő hőérséklet = 50 C 3 T4 Külső hőérséklet. Pl.: T4 = 7 C 4 2. kör vagy alacsony hőérsékleti kör T6 előreenő hőérséklet 5 1. helyiség kör szobaterosztát zárva vagy nyitva. KI = nyitott érintkező BE = zárt érintkező 6 2. kör szobaterosztát zárva vagy nyitva. KI = nyitott érintkező BE = zárt érintkező 7 Analóg beenet 0-10V Pl.: 5.5V, 10V

21 Megjelenített értékek Kijelző 8 Keverőszelep űködési állapot Pl.: zárva, nyitva, szünet alatt. 9 A fő keringető szivattyú űködési állapota Pl.: ne üzeelő keringető szivattyú, üzeelő keringető szivattyú 10 HMV keringető szivattyú űködési állapota Pl.: ne üzeelő keringető szivattyú, üzeelő keringető szivattyú 11 Szekunder keringető szivattyú űködési állapota Pl.: ne üzeelő keringető szivattyú, üzeelő keringető szivattyú Az értékek egjelenítéséből való kilépéshez nyoja eg az OK gobot. Ha 5 percen belül seilyen űveletet ne végeznek, a kártya autoatikusan visszatér Kijelző üzeódba. FELHASZNÁLÓI PARAMÉTEREK VÁLTOZTATÁSA 21 A [ egnyoásával a kijelző egyás után utatja be az értékeket: - Magas hőérsékletű kör T1 előreenő hőérséklet - T3 HMV hőérséklet - Második kör vagy alacsony hőérsékletű kör T6 előreenő hőérséklet. A beállított alapértékek ódosításához: - Nyoja eg a Set/esc gobot, ekkor egjelenik a hozzá tartozó érték és a két, jobbra található szájegy villog. - Ha az értéket ódosítani kell, nyoja eg a + vagy - gobot a kívánt érték eléréséig. Nyoja eg az OK gobot az új érték eóriába tárolásához. A utatott érték ne villog tovább és a kijelző a Kijelző üzeódba áll vissza. Példa: az alacsony hőérsékletű kör alapértékének változtatása 50 C-ról 40 C-ra Eljárás Kijelző 1 Pl.: A kijelzőn a agas hőérsékletű körre lolvasott érték: 80 C 2 Nyoja eg a [ gobot a Vizualizáció üzeódba való belépéshez, isét nyoja eg és állítsa 6-ra az első szájegyet a beállított érték egjelenítésére Pl.: 50 C

22 SZERELÉSI KÉZIKÖNYV Eljárás 3 Nyoja eg a Set/esc gobot 4 Nyoja eg a - gobot az alapérték kívánt értékre állítására. Pl.: 40 C. 5 Nyoja eg az OK gobot az új érték eóriába tárolásához 6 3 sec után a rendszer visszatér Kijelző üzeódba az új beállított értékkel Display Ha a Set/esc gob 10 ásodpercig tartó egnyoása után seilyen változtatás ne történik (ert a kívánt érték egfelel a beállított értéknek) a kártya visszatér a Kijelző üzeódban való űködéshez. Ha a + vagy - gob egnyoása után legalább egy percig egyik gobot se nyoják eg a kártya visszatér Kijelző üzeódba. Ha ez történik, akkor az új érték ne lesz tárolva a eóriában. KÉPERNYŐ ÜZEMMÓD Nyoja le 5 ásodpercre a Set/esc gobot a Képernyő üzeódba való belépéshez. Ez az üzeód lehetővé teszi a rendszert alkotó egyes egységek űködésének ellenőrzését (cíek 1-től 60-ig). Műveletek Kijelző 22 1 A kazán a agas hőérsékletű körrel üzeel 80 C-on 2 Nyoja le 5 ásodpercre a Set/esc gobot. A kijelző azt utatja, hogy le lehet olvasni az 1. egység értékeit és űködési állapotát. 3 Nyoja eg a + vagy - gobot az előre- és hátralépéshez és kívánt egység értékeinek leolvasásához. 4 A [ egnyoásával a kijelzőn egjelenik az előre kiválasztott fűtőegység 1. értéke. Ugyanennek a [ gobnak a további egnyoásával a többi értéket lehet egjeleníteni. Pl. előreenő hőérséklet 70 C-on 5 A Képernyő üzeódból való kilépéshez nyoja eg a Set/esc gobot. Ha 5 percen belül egyik gobot se nyoják eg ill. egy űveletet se végeznek a kártya visszatér Kijelző üzeódba. A [ segítségével az egyes egységekre vonatkozó további értékeket lehet egjeleníteni. Nagyság Kijelző 1 Előreenő hőérséklet Pl.: 70 C 2 Visszatérő hőérséklet Pl.: 50 C 3 Füstgázok hőérséklete Pl.: 60 C 4 Ionizációs ára (jelzőszá 0-tól 99-ig) Pl.: ionizációs ára jelzőszá 44

23 Nagyság Kijelző 5 Ventilátor PWM jel (%). Ha PWM = 100%, a kijelző 99-nek felel eg Pl.: 66 % 6 Presszosztát érintkező nyitva/zárva Pl.: nyitott érintkező 7 Az adott egység keringető szivattyúja vagy otoros eghajtású szelepe be/kikapcsolva Pl.: Keringető szivattyú BE. Pl.: Keringető szivattyú KI 8 8 Maxiális ionizációs ára (tartoány 0-tól 99-ig) az első próbálkozásnál. Pl.: axiális ionizációs ára 80 9 Egység üzeórák (0-tól 9999 óráig) Pl.: 8050 óra. a kijelzőn egyás után, párosan jelenik eg először az ezres és a százas, ajd a tízes és az egyes szá. SZERELŐI PROGRAMOZÁS ÜZEMMÓD A szerelői paraéterek a jelszó bevitelével (22) ódosíthatók. A szerelői-telepítői szintű jelszó lehetővé teszi a felhasználói és szerelői-telepítői paraéterek egjelenítését és ódosítását. Eljárás a prograozás üzeódba való belépéshez: Eljárás 1 Pl.: a T1 előreenő hőérséklet 80 C Kijelző 23 2 Nyoja eg a Set/esc és az OK gobot 5 s után a ásodik és haradik szájegy villog. 3 Használja a + és - gobot a jelszó ásodik szájegyének jobb oldali száhelyre való bevitelére. Pl.: jelszó = X2 4 Nyoja eg az OK gobot a jelszó ásodik szájegyének eóriába tárolására. 5 Használja a + és - gobot a jelszó első szájegyének középső száhelyre való bevitelére. Pl.: jelszó = 22 6 Nyoja eg az OK gobot a jelzszó egerősítésére; Ha a jelzszó ne helyes, a kártya visszatér Kijelző üzeódba. Ha helyes, az első P06 paraéter lesz egjelenítve. 7 Nyoja eg a + és - gobot a jelszó által engedélyezett paraéterek közöti előre- és visszalépéshez. Nyoja eg a Set/esc gobot a paraéterek ódosítának elkezdésére. Most a P-XX felirat és a hozzá tartozó érték váltakozva jelenik eg a kijelzőn. 8 A + és - segítségével változtatható a paraéter értéke. Minden alkaloal aikor egy gobot egnyonak, a paraéter és a hozzá tartozó érték váltakozó egjelenítése 5 ásodpercre leáll és csak az érték látható. 9 Az OK gobbal entésre kerül a paraéter új értéke. A telepítői prograozási üzeódból való kilépéshez nyoja eg az OK gobot. A paraéterek teljes jegyzékét lásd az 58. oldalon.

24 SZERELÉSI KÉZIKÖNYV TESZT ÜZEMMÓD Teszt üzeódban egy agas hőérsékletű fűtési igényt lehet létrehozni axiális és iniális teljesíténnyel. A rendszer összes ventilátorának aktivált állapotban kell lennie. Ha a szerelő ill. telepítő kikapcsolja néhány, a Masterhez kapcsolt Slave kapcsolóját, ezeknek továbbra is űködniük kell. A Kijelző üzeódból Teszt üzeódba való belépéshez kövesse az alábbi lépéseket: Eljárás 1 Nyoja le 5 ásodpercre egyidejűleg a Set/esc és + gobot. 5 s után a axiális vagy iniális sebességet a + és - gobokkal lehet kiválasztani. A rendszer összes ventilátora a kiválasztott sebességgel űködik. Az első száhelyen a kiválasztott sebesség lesz látható. H = axiális sebesség L = iniális sebesség A ásik két száhely az előreenő hőérsékletet fogja jelezni. Pl.: T1 = 80 C. 2 Nyoja eg az OK gobot a Teszt üzeódból való kilépéshez és a Kijelző üzeódba való visszatéréshez. Kijelző HIBA ÜZEMMÓD 24 A kijelző villogni kezd bárilyen terikus fűtőegységből szárazó rendellenesség esetén. Kövesse a jelzett eljárást a hibák azonosítására. Eljárás Kijelző 1 A kijelző egy vagy több hiba jelzésére villogni kezd. 1.b Nyoja eg a + gobot: a kijelzőn váltakozva jelenik eg az első egység cíe az első hibakóddal. Isét nyoja eg a + gobot az egység többi hibájának egjelenítésére. A következő ne üzeelő egységek hibái egyás után lesznek egjelenítve a + gob egnyoásával. A - gob egnyoásával a hibák fordított sorrendben lesznek egjelenítve (Pl. 2 egység E02 hibakód). Ha a hibák a Master kártyáról száraznak, a 00 egység hibáiként vannak egjelenítve (E 00 + hibakód). 2 Nyoja eg a Set/esc gobot a Hiba üzeódból való kilépéshez és a Kijelző üzeódba való visszatéréshez. A paraéterek teljes jegyzékét lásd az 56. oldalon. ÁLLANDÓ LEÁLLÁS Állandó elakadás ill. leállás alatt levő égők esetén a űködésük visszaállításához eg kell nyoni a Reset gobot. Ha a Reset gobot Vizualizáció üzeódban nyoják eg, az összes Slave terikus ele alapállapotba lesz visszaállítva. Ha a Reset gobot az állandó leállást okozó hiba egjelenítése közben nyoják eg, csak az elakadásban érdekelt terikus ele lesz visszaállítva alapállapotba.

25 2 1 A terék átvétele A POWER PLUS kazán egy kartondoboz által védett csoagban kerül szállításra. A kazánhoz az alábbi anyagok tartoznak: - Használati utasítás a berendezés felelőse, a szerelő és a árkaszerviz száára - Jótállási jegy - Hidraulikus nyoáspróba igazolás - Alkatrészkatalógus - Külső szonda - Földgázról PB-gáz üzeelésre átalakító készlet - Fé szerelősablon b A használati utasítás a készülék szerves részét képezi, ezért tanácsoljuk, hogy azt olvassa el és gondosan őrizze eg. Méretek és súly Leírás 50 M 100 M 100 S L 600 P 380 H 1000 Nettó súly ~ 60 ~ 90 kg Súly csoagolással együtt ~ 65 ~ 90 kg 25 H L P

26 SZERELÉSI KÉZIKÖNYV Mozgatás A csoagolásból való kivétel után a POWER PLUS kazán ozgatása kézzel történik a kazán egdöntésével és az ábrán jelzett pontoknál fogva történő feleeléssel. b A kazánt ne a burkolatnál fogja eg, hane a "szilárd" részeken, int az alap és a hátsó rész. b Használjon egfelelő balesetvédeli felszerelést. a Tilos a csoagolóanyagot a környezetbe dobni és gyerekek közelében hagyni, ert veszélyforrást jelenthet. Ezért azt az érvényben lévő jogszabályok előírásai szerint kell kezelni és elhelyezni. 26 A kazán telepítési helye A POWER PLUS kazánt kizárólag csak az erre a célra használt, egfelelő éretű szellőzőnyílásokkal ellátott, valaint a űszaki szabványok és az érvényben lévő jogszabályok követelényeinek egfelelő helyiségekbe lehet felszerelni. Ha az égési levegő beszívása a telepítési hely légterén kívülről történik ( és kódszáú tartozékok), a POWER PLUS kazán heretikusan zárt (C típusú) készülékként üzeel. b Tekintetbe kell venni a biztonsági és szabályozó berendezések egközelítéséhez, valaint a karbantartási űveletek elvégzéséhez szükséges távolságot. b Abban az esetben, ha a kazánok olyan fűtőgázzal üzeelnek, elynek fajsúlya nagyobb a levegőnél, az elektroos részeket a talajtól legalább 500 agasságba kell helyezni. b Ellenőrizze, hogy a kazán elektroos védettségi foka egfeleljen a telepítési hely jellezőinek. a A kazánokat ne lehet a szabadban felszerelni, ert ne kültéri üzeelésre lettek tervezve.

27 Beszerelés régi vagy felújítandó berendezésekbe Aikor a POWER PLUS kazánok régi vagy felújítandó berendezésekbe kerülnek beszerelésre, ellenőrizni kell, hogy: - a füstcső egfeleljen az égésterékek hőérsékletének kondenzációs üzeben, annak kiszáítása és kialakítása szabványos és inél egyenesebb vonalú legyen, egfelelő töítéssel és szigeteléssel rendelkezzen és ne legyenek benne elzáródások vagy szűkületek. - egfelelő kondenzvíz-gyűjtő és -eltávolító rendszerrel rendelkezzen - az elektroos rendszer kialakítása a specifikus szabványoknak egfelelően és szakeber által történjen - a tüzelőanyag-adagoló vezeték és az esetleges (PBgáz) tartály kialakítása specifikus szabványok szerint történjen - a tágulási tartály biztosítsa a berendezésben levő összes kitágult folyadék teljes befogadását - a keringető szivattyú térfogatáraa és eelő- ill. szállítóagassága egfeleljen a berendezés jellezőinek - a berendezés ki legyen osva és tisztítva az iszaptól, lerakódásoktól, valaint levegőtlenítve és töítve legyen. A berendezés tisztítását lásd a Hidraulikus bekötések szakaszban, a 28. oldalon. - a kondenzvíz elvezető rendszer (szifon) össze legyen kötve és a csapadékvíz gyűjtő vagy egy selegesítő felé legyen irányítva az érvényben lévő szabályzat előírásainak egfelelően. - a berendezéshez egy vízkezelő rendszer tartozzon, aikor a tápvíz/visszaforgatott víz különleges (referenciaértékként a táblázatban feltüntetett értékekeket lehet tekintetbe venni). b A gyártó ne felelős a füstgáz-elvezető rendszer hibás kialakítása által okozott esetleges károkért. TÁPVÍZ ÉRTÉKEK ph 6-8 Elektroos vezetőképesség kisebb int 200 V/c (25 C) Klór ionok kisebb int 50 pp Kénsav ionok kisebb int 50 pp Összes vas kisebb int 0,3 pp M lúgosság kisebb int 50 pp Összkeénység kisebb int 20 F Kén ionok nincsenek Aóniu ionok nincsenek Szilíciu ionok kisebb int 30 pp 27 b A kondenzációs kazánokhoz tartozó füstgázvezetékek a standard kazánoktól eltérő, speciális anyagból készülnek.

28 SZERELÉSI KÉZIKÖNYV A kazán beszerelése A POWER PLUS kazánt a tartókengyellel (1) egy töör, erős falra kell rögzíteni A felszerelést az alábbiak szerint végezze: - Helyezze a tartókonzolt (1) a falra a talajtól kb. 200 c agasságba egy vízszintező segítségével úgy, hogy a nyílások tökéletesen vízszintesek legyenek - Jelölje eg a falon a furatok helyét a rögzítéshez - Fúrja ki a nyílásokat és illessze be a feszítőtipliket (2) - Rögzítse a falra a tartókonzolt a csavarok segítségével (3) - Akassza fel a kazánt a tartókonzolra. b A kazán agasságát úgy kell kiválasztani, hogy egyszerűen lehessen végezni a leszerelési és karbantartási űveleteket. b A POWER PLUS kazán ne kültéri telepítésre lett tervezve Hidraulikus bekötések 28 A POWER PLUS kazánok fűtő- és használati elegvíz előállító berendezésekbe való beépítésre lettek tervezve és kivitelezve. A hidraulikus csatlakozások az alábbi jellezőkkel rendelkeznek: MI - Berendezés előreenő ág 1 M RI - Berendezés visszatérő ág 1 M Gas - Gázadagolás 3/4" M KONDENZVÍZ GYŰJTÉS Keresse eg a kazán alsó részére helyezett kondenzvíz leeresztőcsőt (S) és: - távolítsa el a rögzítőpánto(ka)t (1) - húzza át a csövet (2) a nyíláson és kívülről tegye vissza a rögzítőpántot. 2 1 Irányítsa a kondenzvizet a csapadékvíz gyűjtő vagy egy selegesítő felé az érvényben lévő szabályzat előírásai szerint. b A gyártó ne felelős a kondenzvíz elvezetés hiánya által okozott esetleges károkért. S MI RI GAS MI RI GAS b A kondenzvíz elvezető cső csatlakozásának biztos töítéssel kell rendelkeznie

29 A BERENDEZÉS TISZTÍTÁSA Erre a egelőző űveletre indenképp szükség van aikor cserét végeznek ár létező berendezésekben, de új berendezések esetén is ajánlott a lerakódások, szennyeződések, visszaaradt üledékek, stb. eltávolítására. A tisztítás elvégzéséhez abban az esetben, ha a berendezésbe ég fel van szerelve a régi hőfejlesztő azt tanácsoljuk, hogy: - adjon vízkőoldót a berendezésben található vízbe; - a berendezést kb 7 napig űködő hőfejlesztővel üzeeltesse; - eressze le a szennyezett vizet a berendezésből és egyszer vagy többször ossa át tiszta vízzel. Esetleg isételje eg az utolsó űveletet, ha a berendezés nagyon piszkosnak bizonyul. Ha a régi hőfejlesztő nincs jelen vagy ne áll rendelkezésre, használjon egy szivattyút az adalékanyagokat tartalazó víz berendezésben történő, kb. 10 napig tartó keringetésére és végezze el a tisztítást lezáró átosást az előző pontban leírtak szerint. A tisztítási űvelet végén, a kazán beszerelése előtt tanácsos korrózió- és lerakódásgátló adalékanyagokat tenni a berendezés vizébe kódsz. HIDRAULIKAI KÉSZLET b Az új telepítéseknél, a fűtési visszatérő vezetékbe erősen ajánlott egy ellenőrző szűrő beépítése, a egfelelő éretben. Azoknál a rendszereknél, aelyek eglévő kazánt használnak, ott elengedhetetlen egy hatékony iszapleválasztó illetve szűrő beépítése. Hidraulikai készletek A hidraulikus rendszer kialakításának egkönnyítésére két kiegészítő készlet áll rendelkezésre, elyek hidraulikus osztó-gyűjtőkből és tartókonzolokból állnak. Hidraulikai készlet 100 kw-ig történő beszereléshez (kódsz ) 1 db gáz osztó-gyűjtő Ø 3 1 db berendezés előreenő ág osztó-gyűjtő Ø 3 1 db berendezés visszatérő ág osztó-gyűjtő Ø 3 1 db kondenzvíz gyűjtő GAS MI RI GAS MI RI 29 2 befogadó csatlakozások hidraulikai készlet 100 kw feletti beszereléshez (kódsz ) kódsz. HIDRAULIKAI KÉSZLET 1 db gáz osztó-gyűjtő Ø 3 1 db berendezés előreenő ág szigetelt osztó-gyűjtő Ø 3 1 db berendezés visszatérő ág szigetelt osztó-gyűjtő Ø 3 1 db kondenzvíz gyűjtő DN 80 - PN 6 kariás csövek b A Master kazánnak a berendezés előreenő ágához legközelebb álló kazánt nevezze ki a keringető szivattyú, az előreenő szonda és az esetleges vízelegítő szonda vezetékek hosszúságának inializálására. b Az előreenő szondát a berendezés előreenő ágához legközelebb eső aknába kell helyezni a víz áralásával összefüggésben

30 SZERELÉSI KÉZIKÖNYV 30 Tüzelőanyag bekötések A POWER PLUS kazán bekötését a földgáz- vagy PBgáz ellátásra az érvényben lévő szerelési szabványoknak egfelelően kell végezni. A bekötés előtt eg kell győződni, hogy: - a gáz típusa egfelel annak, aelyre a készülék ki van alakítva - a csővezetékek gondosan eg vannak tisztítva - a gázellátó csővezeték érete azonos vagy nagyobb éretű legyen a kazán (3/4 ) csatlakozással, valaint a gázellátás és a készülék közötti áralási ellenálláshoz képest kisebb vagy azonos áralási ellenállással rendelkezzen. Füstgázok elvezetése és az égési levegő beszívása Az füztgázvezetéket és a füstcsőhöz való csatlakozást a szabványoknak, az érvényben lévő jogszabályoknak és a helyi előírásoknak egfelelően kell kialakítani. Kötelező erev, hőnek, kondenzvíznek és a echanikai igénybevételnek ellenálló, töített csővezetékeket használni. Ezeket a vezetékeket a szerelőnek kell beszereznie. b A ne szigetelt elvezető csőrendszerek potenciális veszélyforrást jelentenek. A beszerelés befejezése után ellenőrizze, hogy az illesztések egfelelően zárjanak a beszerelési előírások utasításai szerint. A gázvezetékre tanácsos egy egfelelő szűrőt helyezni. A S A S A - Légbeszívás Ø 50 (*) S - Füst elvezetés Ø 50 (*) Az égési levegő beszívására kialakított fedőleez külön áll rendelkezésre. C53 C33 C33 C83 C43 C43 B23P B53P 0,4 2 B23 Elülső ventilátor. Égési levegő beszívása közvetlenül a kazán telepítési helyének légteréből. Égésterékek elvezetése vízszintes és függőleges csővezetékek által, szellőzőnyílások kialakításával C63 - C63x Elülső ventilátor. Égési levegő beszívás és égésterék elvezetés csővégek nélkül. C13 A C53 C13 B

31 Mindig feleljen eg az adott országon belüli törvényeknek és előírásoknak, aelyek a gázellátásra és füstgáz elvezetésre vonatkoznak! LEVEGŐ BEVEZETÉS ÉS FÜSTGÁZ ELVEZETÉS MÉRETEI A b A kiválasztott füstgáz éretek indig igazodjanak a kazánhoz és a helyi adottságokhoz, elősegítve a egfelelő füstgáz kiáralást a füstgáz gyűjtőből. ( A pontból) 31 Maxiális füstgáz elvezetési hosszok () Teljes telepített teljesítény (kw) Ø 50 Ø 125 Ø 160 Ø Megfelelő/egyenértékű hosszok a különböző kivezetésekhez () Alkotó eleek típusa Ø 50 Ø 125 Ø 160 Ø könyök 1 1,2 1,7 1,7 87 könyök 3 5 7,5 7,5 T csatlakozó 3 4 7,5 7,5

32 SZERELÉSI KÉZIKÖNYV KONDENZVÍZ ELVEZETÉS ELŐKÉSZÍTÉSE A POWER PLUS kazán által terelt kondenzvíz eltávolítását a kazán norális üzeelése során atoszférikus nyoáson kell végezni, azaz egy szifonnal összekötött tartályba való csepegtetéssel az alábbi eljárás szerint: - létesítsen egy csepegtetőt a kondenzvíz leeresztés helyére - egy szifonnal csatlakoztassa a csepegtetőt a szennyvízhálózatra - helyezzen el egy selegesítőt, ahova a törvény előírja. b A csepegtetőt az érvényben lévő űszaki szabványok szerint kell kialakítani. b Kötelező kondenzációs kazánokhoz való, specifikus vezetékeket használni. A beszereléshez kövesse a készlethez tartozó utasításokat. i i 3 iniu távolság 300 Szifon a leeresztő vezeték entén 32 Aennyiben szükségessé válna a leeresztő vezeték függőleges vagy vízszintes ágának 4 éter feletti eghosszabbítása, a csővezeték alján a kondenzvizet szifonozott leeresztőcsővel kell ellátni. A szifon hasznos agasságának legalább 300 nek kell lennie. A szifon leeresztőcsövét tehát a szennyvízhálózatba kell csatlakoztatni. iniu távolság 10 i > 3% Lakossági elvezetés Kondenzvíz gyűjtő (atoszférikus nyoáson)

33 Elektroos bekötések A POWER PLUS 50 M és 100 M kazánok a gyárat teljesen kábelezetten, ár csatlakoztatott elektroos tápvezetékkel hagyják el és azokon csak a szobaterosztátokat, a külső szondát és az alkalazott keringető szivattyúkat kell az erre a célra szolgáló csatlakozó kapcsokhoz kötni. A POWER PLUS 100 S kazánoknál elég a Busz kábelt bekötni (lásd kapcsolási rajz a 16. oldalon). A bekötést az alábbiak szerint végezze: - a berendezés főkapcsolóját helyezze kikapcsolt állásba - csavarja ki a burkolat elülső leezének (2) rögzítőcsavarjait (1) - húzza aga felé, ajd felfelé a leez (2) alsó részét, hogy le tudja akasztani és venni a vázról forgassa el a kapcsolótáblát (3) és a csavarok (4) eglazítása után távolítsa el a leez hátsó részét
