1 ANIMÁCIÓ animacio.max fájllal fogunk dolgozni. Mindenki mentse a fájlt saját nevével, az eredeti fájllal senki ne dolgozzon. 1. feladat A torony réteg legyen az aktív (a többi nem). A 40x40x40 kocka magasságát animáljuk a következő kulcskockáknak megfelelően: F0=Height 40; F20=Height 80; F40=Height 40. Autokey -> KEY -> Slide 20 -> Height 80 -> Curve Editor -> F40-be első kulcs másolása.

feladat A torony réteg legyen az aktív (a többi nem).

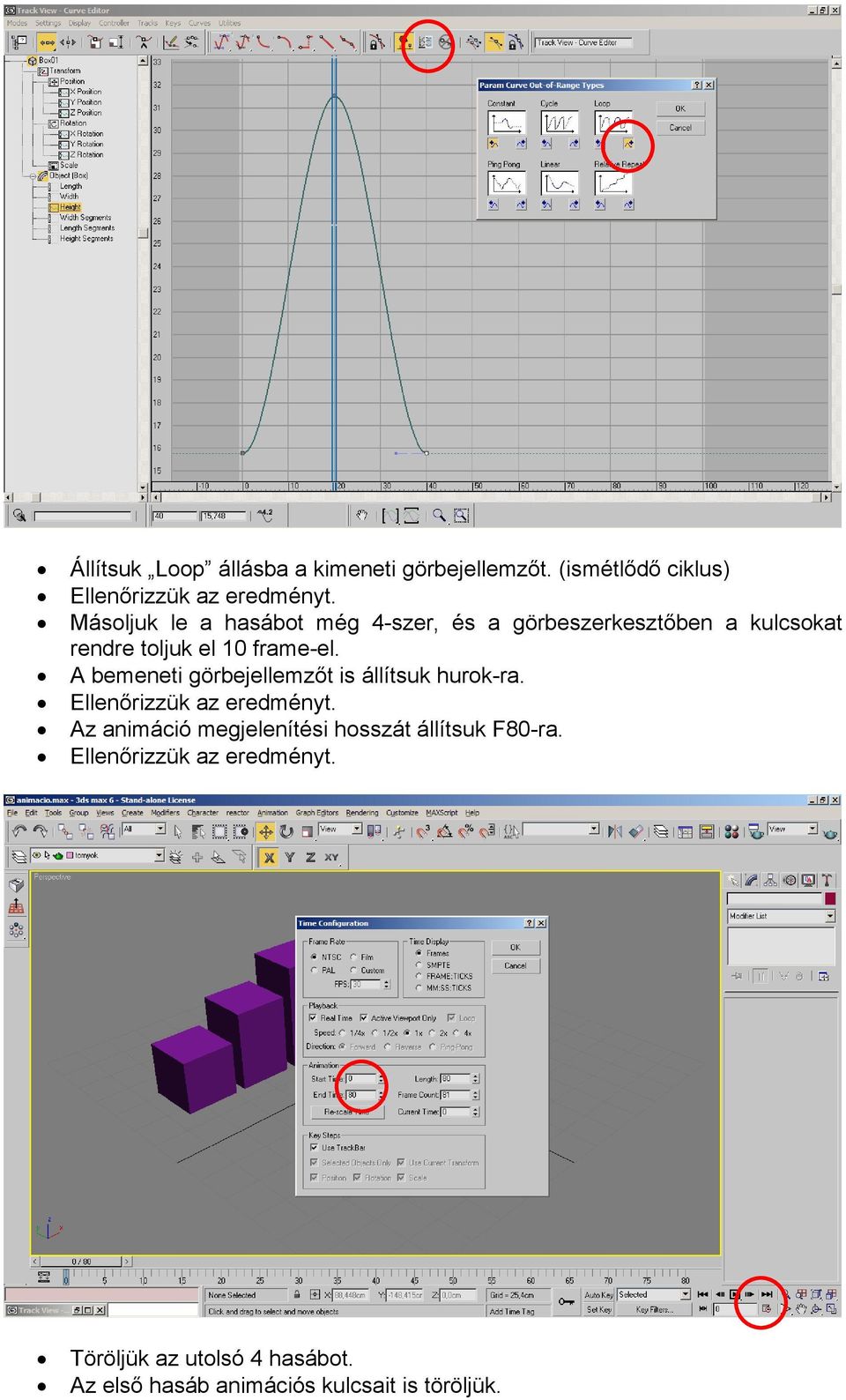

2 Állítsuk Loop állásba a kimeneti görbejellemzőt. (ismétlődő ciklus) Másoljuk le a hasábot még 4-szer, és a görbeszerkesztőben a kulcsokat rendre toljuk el 10 frame-el. A bemeneti görbejellemzőt is állítsuk hurok-ra. Az animáció megjelenítési hosszát állítsuk F80-ra. Töröljük az utolsó 4 hasábot. Az első hasáb animációs kulcsait is töröljük.

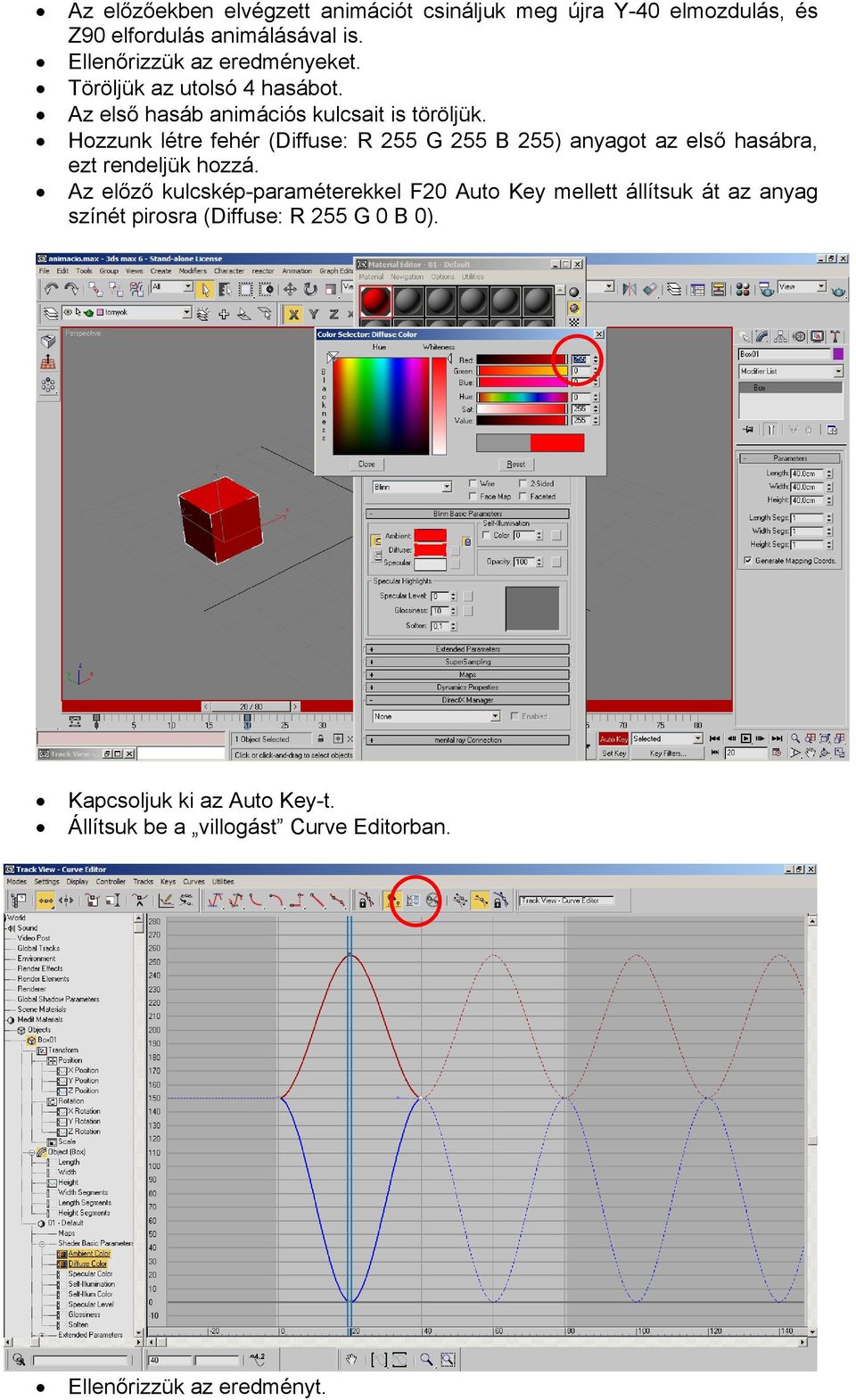

3 Az előzőekben elvégzett animációt csináljuk meg újra Y-40 elmozdulás, és Z90 elfordulás animálásával is. Ellenőrizzük az eredményeket. Töröljük az utolsó 4 hasábot. Az első hasáb animációs kulcsait is töröljük. Hozzunk létre fehér (Diffuse: R 255 G 255 B 255) anyagot az első hasábra, ezt rendeljük hozzá. Az előző kulcskép-paraméterekkel F20 Auto Key mellett állítsuk át az anyag színét pirosra (Diffuse: R 255 G 0 B 0). Kapcsoljuk ki az Auto Key-t. Állítsuk be a villogást Curve Editorban.

Hozzunk létre fehér (Diffuse: R 255 G 255 B 255) anyagot az első hasábra, ezt rendeljük hozzá.

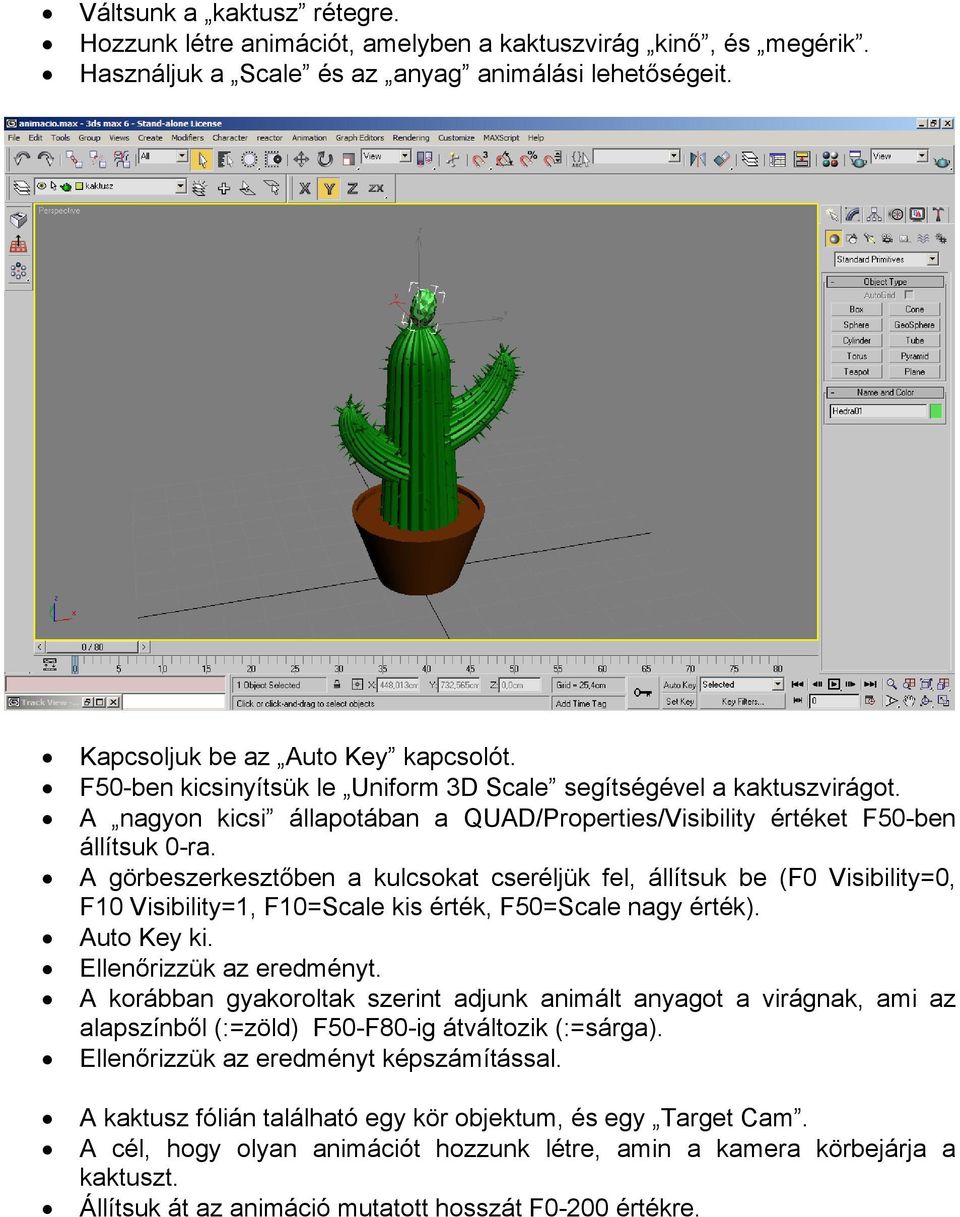

4 Váltsunk a kaktusz rétegre. Hozzunk létre animációt, amelyben a kaktuszvirág kinő, és megérik. Használjuk a Scale és az anyag animálási lehetőségeit. Kapcsoljuk be az Auto Key kapcsolót. F50-ben kicsinyítsük le Uniform 3D Scale segítségével a kaktuszvirágot. A nagyon kicsi állapotában a QUAD/Properties/Visibility értéket F50-ben állítsuk 0-ra. A görbeszerkesztőben a kulcsokat cseréljük fel, állítsuk be (F0 Visibility=0, F10 Visibility=1, F10=Scale kis érték, F50=Scale nagy érték). Auto Key ki. A korábban gyakoroltak szerint adjunk animált anyagot a virágnak, ami az alapszínből (:=zöld) F50-F80-ig átváltozik (:=sárga). Ellenőrizzük az eredményt képszámítással. A kaktusz fólián található egy kör objektum, és egy Target Cam. A cél, hogy olyan animációt hozzunk létre, amin a kamera körbejárja a kaktuszt. Állítsuk át az animáció mutatott hosszát F0-200 értékre.

A görbeszerkesztőben a kulcsokat cseréljük fel, állítsuk be (F0 Visibility=0, F10 Visibility=1, F10=Scale kis érték, F50=Scale nagy érték). Auto Key ki.

5 A körhöz Path Constraint segítségével rendeljük hozzá a kamerát. A kamera célpontját illesszük a kaktusz közepébe. A kamera létrejött kulcsait mozgassuk rendre F100 és F200-ba. Állítsuk az érintőket egyenesre (a folyamatos, egyenletes mozgás érdekében). Álljunk kamera nézetbe, állítsuk be a kívánt kivágást. Konvertáljuk a görbét Editable Spline -á. A kvadránspontokat mozgassuk el le és fel, annak érdekében, hogy a kamera nézeti szöge változzon a körbejárás alatt. (Az útvonal bejárás százalékos értékét is módosíthatjuk, mondjuk a kamera félúton vissza is fordulhat) Váltsunk az elemlámpa rétegre, a többi réteget zárjuk le és fagyasszuk le. Hozzunk létre szerelési animációt, amelynek végeredményeképpen az elemlámpa alkatrészei a használati állapotnak megfelelően összeállnak. Az animáció kulcsolásának elkezdése előtt létre kell hozni a mozgatáshoz, az együttmozgáshoz szükséges szülő-gyermek kapcsolatot. A hierarchia alapszabálya, hogy a szülőn elvégzett (elsősorban transzformációs) műveletek hatása alapesetben a gyermekre is kihat. Egy szülő objektumnak egy hierarchiai szinten több gyermeke lehet, illetve több szint mélységű gyermek kapcsolattal rendelkezhet. Egy gyermek objektumnak csak egy szülő objektuma lehet.

A kvadránspontokat mozgassuk el le és fel, annak érdekében, hogy a kamera nézeti szöge változzon a körbejárás alatt.

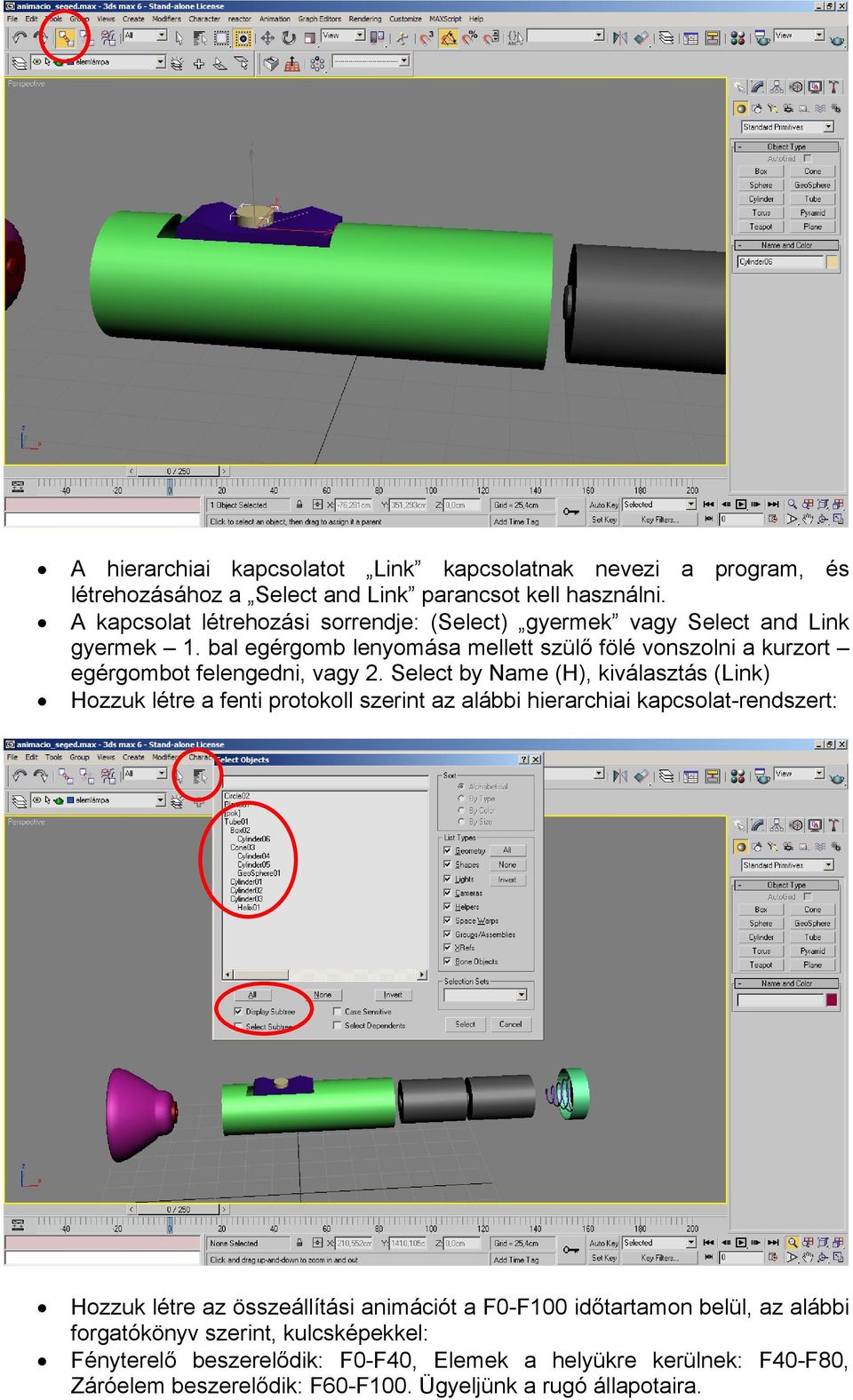

6 A hierarchiai kapcsolatot Link kapcsolatnak nevezi a program, és létrehozásához a Select and Link parancsot kell használni. A kapcsolat létrehozási sorrendje: (Select) gyermek vagy Select and Link gyermek 1. bal egérgomb lenyomása mellett szülő fölé vonszolni a kurzort egérgombot felengedni, vagy 2. Select by Name (H), kiválasztás (Link) Hozzuk létre a fenti protokoll szerint az alábbi hierarchiai kapcsolat-rendszert: Hozzuk létre az összeállítási animációt a F0-F100 időtartamon belül, az alábbi forgatókönyv szerint, kulcsképekkel: Fényterelő beszerelődik: F0-F40, Elemek a helyükre kerülnek: F40-F80, Záróelem beszerelődik: F60-F100. Ügyeljünk a rugó állapotaira.

bal egérgomb lenyomása mellett szülő fölé vonszolni a kurzort egérgombot felengedni, vagy 2.

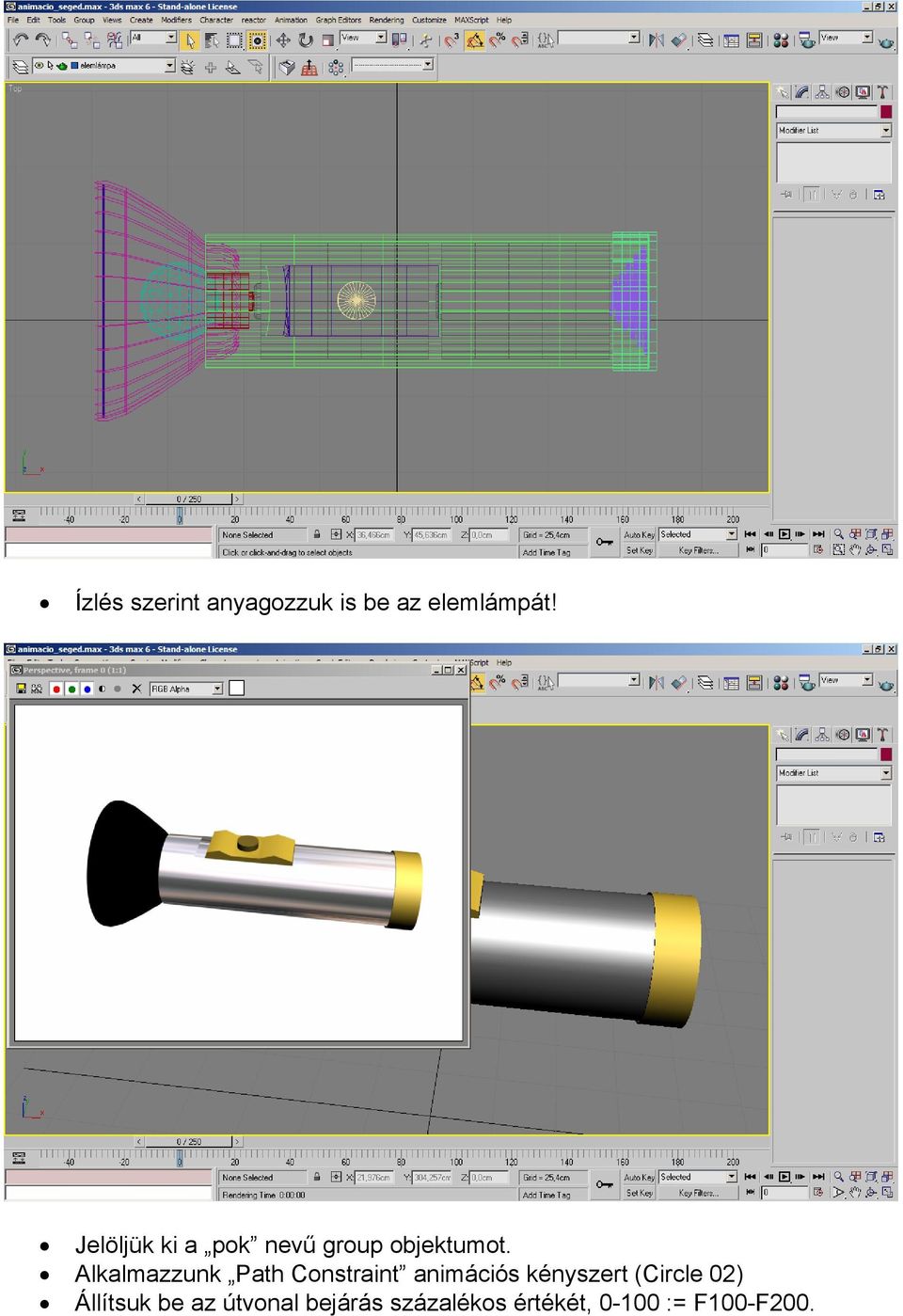

7 Ízlés szerint anyagozzuk is be az elemlámpát! Jelöljük ki a pok nevű group objektumot. Alkalmazzunk Path Constraint animációs kényszert (Circle 02) Állítsuk be az útvonal bejárás százalékos értékét, := F100-F200.

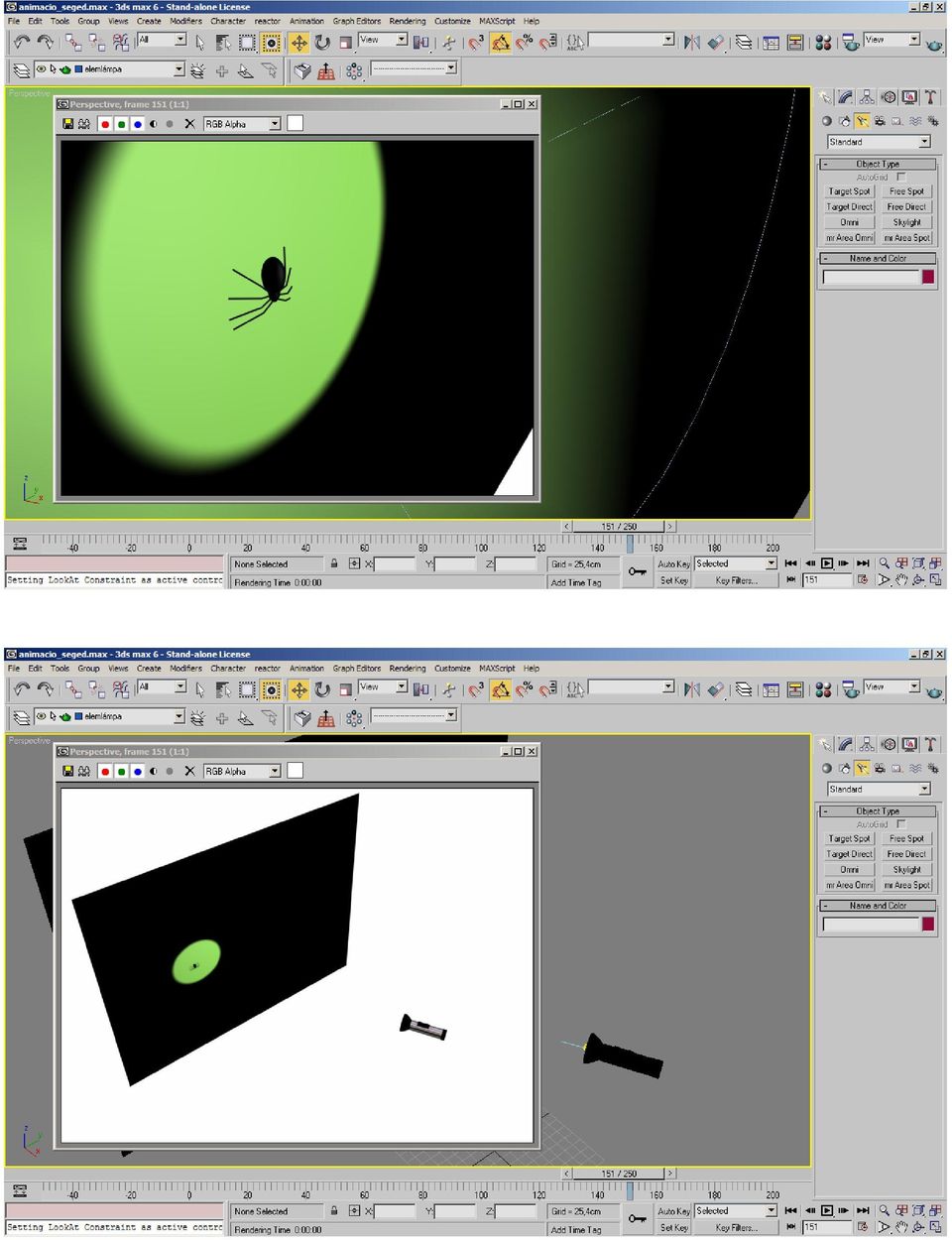

8 Adjunk meg LookAt kényszert is a pókra, miszerint az nézzen mindig a kör közepe felé. F100-ban állva YZ síkban illesszük az elemlámpát (Align) a pókhoz. Hozzunk létre Free Spot típusú fényforrást. Ezt illesszük a GeoSphere01 objektum közepébe. Linkeljük is hozzá az objektumhoz. Állítsuk be a fénykúp szögét az ábrának megfelelően.

Hozzunk létre Free Spot típusú fényforrást.

9 LookAt Constraint segítségével rögzítsük az elemlámpa világítási irányát a pókhoz. Rendereljük le az animációt F100-F200-ig egy megfelelő nézőpontból.
