1 A 3-lépcsős koncepció hajlékony tengelyes ROTOSTAR NA 12 x 2000 DIN10/ Rendelési szám FSM (2:1) BSG 10/35, 10/50 FH 12 WI 10 (1,3:1) FH 10 A hajlékony tengelyes gépek néhány előnye: Alacsony kopás hosszú élettartam. Környezetbarát alacsony működési zajszint. Széles alkalmazási tartomány és univerzális kombinációs lehetőség. Könnyű, kézhez álló készülékek a teljesítményhez képest. Szűk helyviszonyok mellett is használható. Nagy fordulatszámtartomány. Állandó fordulatszámok. Nagy forgácsolási teljesítmény. Minden modell kombinált talpfüggesztő-kengyellel ellátva Gépek Megnevezés Rendelési sz. Tengelycsatlakozámény Feszültség Teljesít- Súly Típus V/50 Hz W kg ROTOSTAR 1-fázisú univerzális motor 3 fixen beállítható fordulatszámmal (3000, 6000 és min -1 ) DIN ,000 ROTOSET 28 1-fázisú univerzális motor egy, min -1 fordulatszámmal DIN ,850 ROTOSET 25-R 1-fázisú univerzális motor elektronikus fordulatszám-szabályozással min -1 -ig DIN ,850 MINIFIX 9-R 1-fázisú univerzális motor elektronikus fordulatszám-szabályozással min -1 -ig DIN ,650 MINIFIX 25-R 1-fázisú univerzális motor elektronikus fordulatszám-szabályozással min -1 -ig DIN ,650 MINIFIX 28 1-fázisú univerzális motor egy fordulatszámmal min DIN ,650 Markolatok Megnevezés Rendelési sz. Tengelycsatlakozámény Feszültség Teljesít- Súly Típus kg FSM (2:1) Sarok-készülék (max min -1 -hez), Orsó M14, Áttétel 2: ,245 BSG 10/35 Szalagcsiszoló (max min -1 -hez), pásky Szalagok BSGB mm ,550 BSG 10/50 Szalagcsiszoló (max min -1 -hez), Szalagok BSGB mm ,590 FH 12 Markolat, egyenes (max min -1 -hez), Szorítópatron 12 mm ,510 WI 10 (1,3:1) Sarok-markolat (max min -1 -hez), Szorítópatron 6 mm, Áttétel 1,3: ,560 FH 10 Markolat, egyenes (max min -1 -hez), Szorítópatron 6 mm ,560 WI 7 (1,3:1) Sarok-markolat (max min -1 -hez), Szorítópatron 6 mm, Áttétel 1,3: G22 0,570 FH 7 Markolat, egyenes (max min -1 -hez), Szorítópatron 6 mm G22 0,315 WIG 7 (2,7:1) Sarok-készülék (max min -1 -hez), Orsó M14, Áttétel 2,7: G22 0,660 FH 4 Markolat, egyenes (max min -1 -hez), Szorítópatron 3 mm G16 0,135 WI 4 (1:1) Sarok-markolat (max min -1 -hez), Szorítópatron 3 mm, Áttétel 1: G16 0,210 Szalagcsiszoló előtétek WI 4-hez, WI 7-hez és WI 10-hez a 30. oldalon találhatók 24

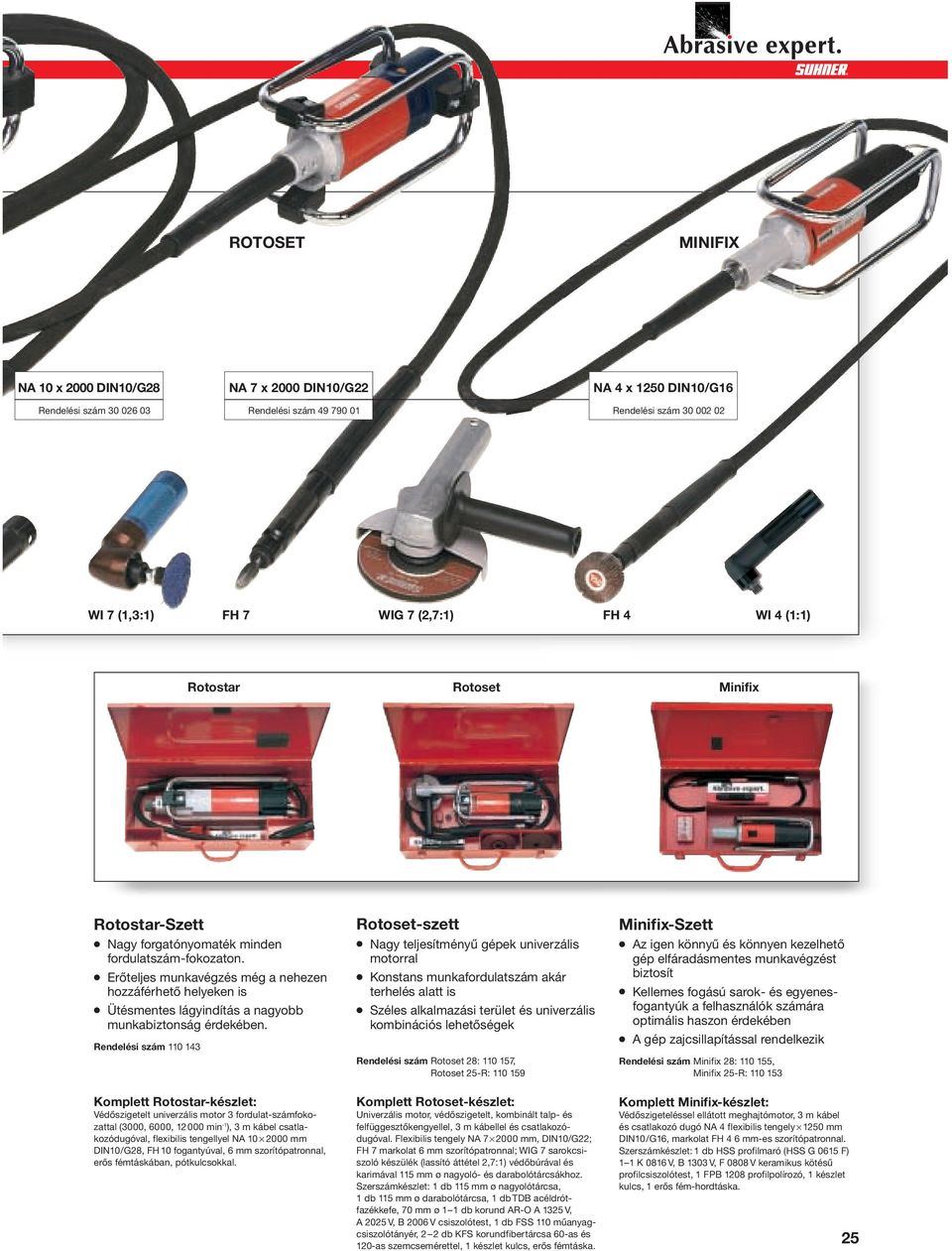

2 ROTOSET MINIFIX NA 10 x 2000 DIN10/ Rendelési szám NA 7 x 2000 DIN10/G22 Rendelési szám NA 4 x 1250 DIN10/G16 Rendelési szám WI 7 (1,3:1) FH 7 WIG 7 (2,7:1) FH 4 WI 4 (1:1) Rotostar Rotoset Minifix Rotostar-Szett Nagy forgatónyomaték minden fordulatszám-fokozaton. Erőteljes munkavégzés még a nehezen hozzáférhető helyeken is Ütésmentes lágyindítás a nagyobb munkabiztonság érdekében. Rendelési szám Komplett Rotostar-készlet: Védőszigetelt univerzális motor 3 fordulat-számfokozattal (3000, 6000, min -1 ), 3 m kábel csatlakozódugóval, flexibilis tengellyel NA mm DIN10/, FH 10 fogantyúval, 6 mm szorítópatronnal, erős fémtáskában, pótkulcsokkal. Rotoset-szett Nagy teljesítményű gépek univerzális motorral Konstans munkafordulatszám akár terhelés alatt is Széles alkalmazási terület és univerzális kombinációs lehetőségek Rendelési szám Rotoset 28: , Rotoset 25-R: Komplett Rotoset-készlet: Univerzális motor, védőszigetelt, kombinált talp- és felfüggesztőkengyellel, 3 m kábellel és csatlakozódugóval. Flexibilis tengely NA mm, DIN10/G22; FH 7 markolat 6 mm szorítópatronnal; WIG 7 sarokcsiszoló készülék (lassító áttétel 2,7:1) védőbúrával és karimával 115 mm ø nagyoló- és darabolótárcsákhoz. Szerszámkészlet: 1 db 115 mm ø nagyolótárcsa, 1 db 115 mm ø darabolótárcsa, 1 db TDB acéldrótfazékkefe, 70 mm ø 1 1 db korund AR-O A 1325 V, A 2025 V, B 2006 V csiszolótest, 1 db FSS 110 műanyagcsiszolótányér, 2 2 db KFS korundfibertárcsa 60-as és 120-as szemcsemérettel, 1 készlet kulcs, erős fémtáska. Minifix-Szett Az igen könnyű és könnyen kezelhető gép elfáradásmentes munkavégzést biztosít Kellemes fogású sarok- és egyenesfogantyúk a felhasználók számára optimális haszon érdekében A gép zajcsillapítással rendelkezik Rendelési szám Minifix 28: , Minifix 25-R: Komplett Minifix-készlet: Védőszigeteléssel ellátott meghajtómotor, 3 m kábel és csatlakozó dugó NA 4 flexibilis tengely 1250 mm DIN10/G16, markolat FH 4 6 mm-es szorítópatronnal. Szerszámkészlet: 1 db HSS profilmaró (HSS G 0615 F) 1 1 K 0816 V, B 1303 V, F 0808 V keramikus kötésű profilcsiszolótest, 1 FPB 1208 profilpolírozó, 1 készlet kulcs, 1 erős fém-hordtáska. 25

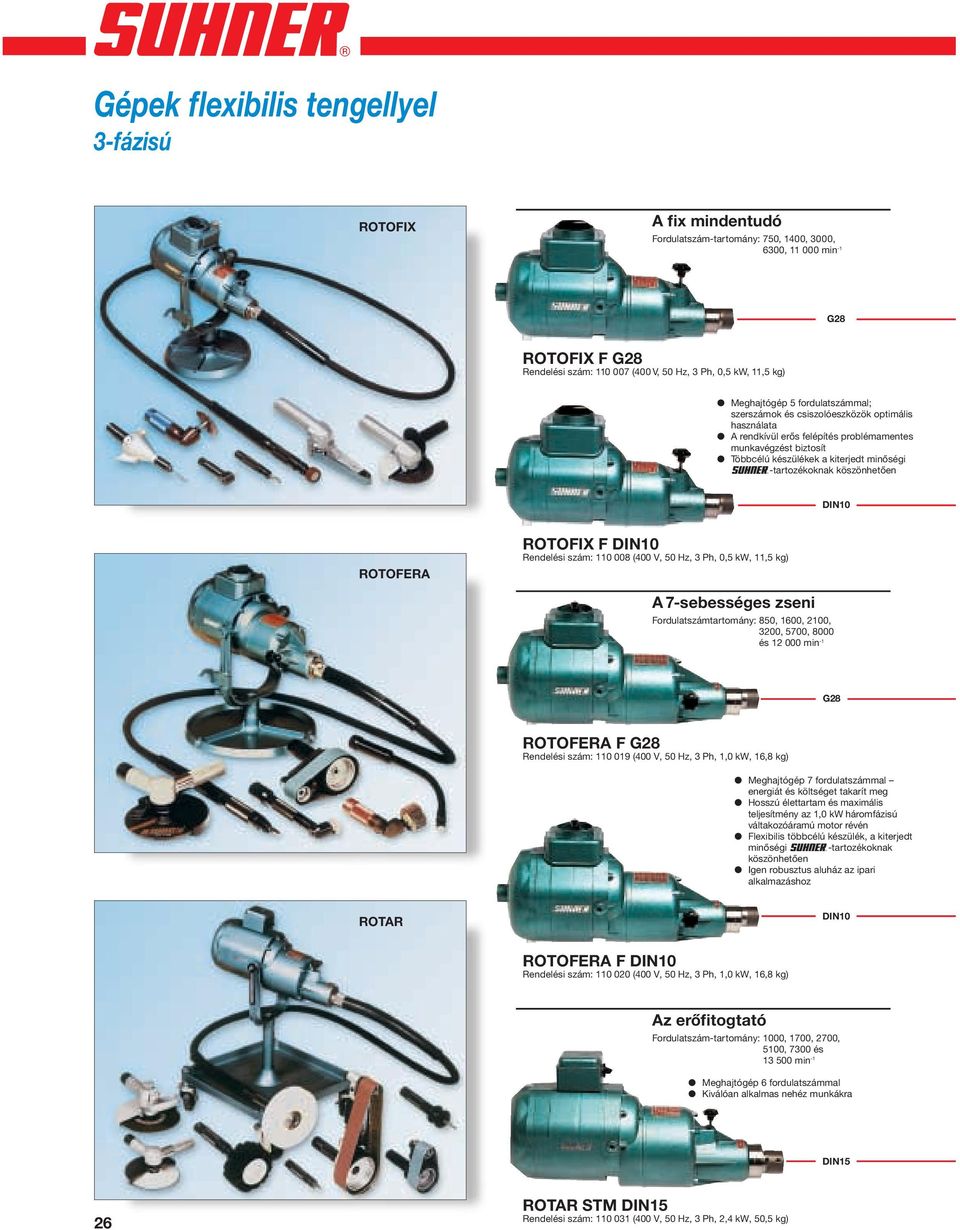

3 Gépek flexibilis tengellyel 3-fázisú ROTOFIX A fix mindentudó Fordulatszám-tartomány: 750, 1400, 3000, 6300, min -1 ROTOFIX F (400 V, 50 Hz, 3 Ph, 0,5 kw, 11,5 kg) Meghajtógép 5 fordulatszámmal; szerszámok és csiszolóeszközök optimális használata A rendkívül erős felépítés problémamentes munkavégzést biztosít Többcélú készülékek a kiterjedt minőségi S-tartozékoknak köszönhetően DIN10 ROTOFERA ROTOFIX F DIN (400 V, 50 Hz, 3 Ph, 0,5 kw, 11,5 kg) A 7-sebességes zseni Fordulatszámtartomány: 850, 1600, 2100, 3200, 5700, 8000 és min -1 ROTOFERA F (400 V, 50 Hz, 3 Ph, 1,0 kw, 16,8 kg) Meghajtógép 7 fordulatszámmal energiát és költséget takarít meg Hosszú élettartam és maximális teljesítmény az 1,0 kw háromfázisú váltakozóáramú motor révén Flexibilis többcélú készülék, a kiterjedt minőségi S-tartozékoknak köszönhetően Igen robusztus aluház az ipari alkalmazáshoz ROTAR DIN10 ROTOFERA F DIN (400 V, 50 Hz, 3 Ph, 1,0 kw, 16,8 kg) Az erőfitogtató Fordulatszám-tartomány: 1000, 1700, 2700, 5100, 7300 és min -1 Meghajtógép 6 fordulatszámmal Kiválóan alkalmas nehéz munkákra DIN15 26 ROTAR STM DIN (400 V, 50 Hz, 3 Ph, 2,4 kw, 50,5 kg)

4 Világszinvonalú minőségi tengelyek A meghajtás és a szerszám szétválasztása révén tartós üzemben is fáradásmentesen történhet a munkavégzés NA /G NA /G NA DIN10/G G16 G22 FH 4 (6 mm) Wi 4 (3 mm) FH 7 (6 mm) Wi 7 (6 mm) NA DIN10/G G22 WiG 7 (M14) 2,7 : 1 max min A flexibilis tengelyek környezetbarátok és minimális üzemi zajjal járnak A tengelyek legkiválóbb minősége garantálja a kismértékű kopást és a hosszú élettartamot Minden tengely pillanatokon belül cserélhető Ideálisan használható nehezen hozzáférhető helyeken FH 10 (6 mm) Wi 10 (6 mm) NA / FH 12 (12 mm) NA / FSM 1:1 (M14) max min NA DIN10/ NA DIN10/ BSG 10/50 max min FH 15 (12 mm) WH 12 (MK 1) NA DIN15/ NA DIN15/G G35 WH 15 (MK 2)

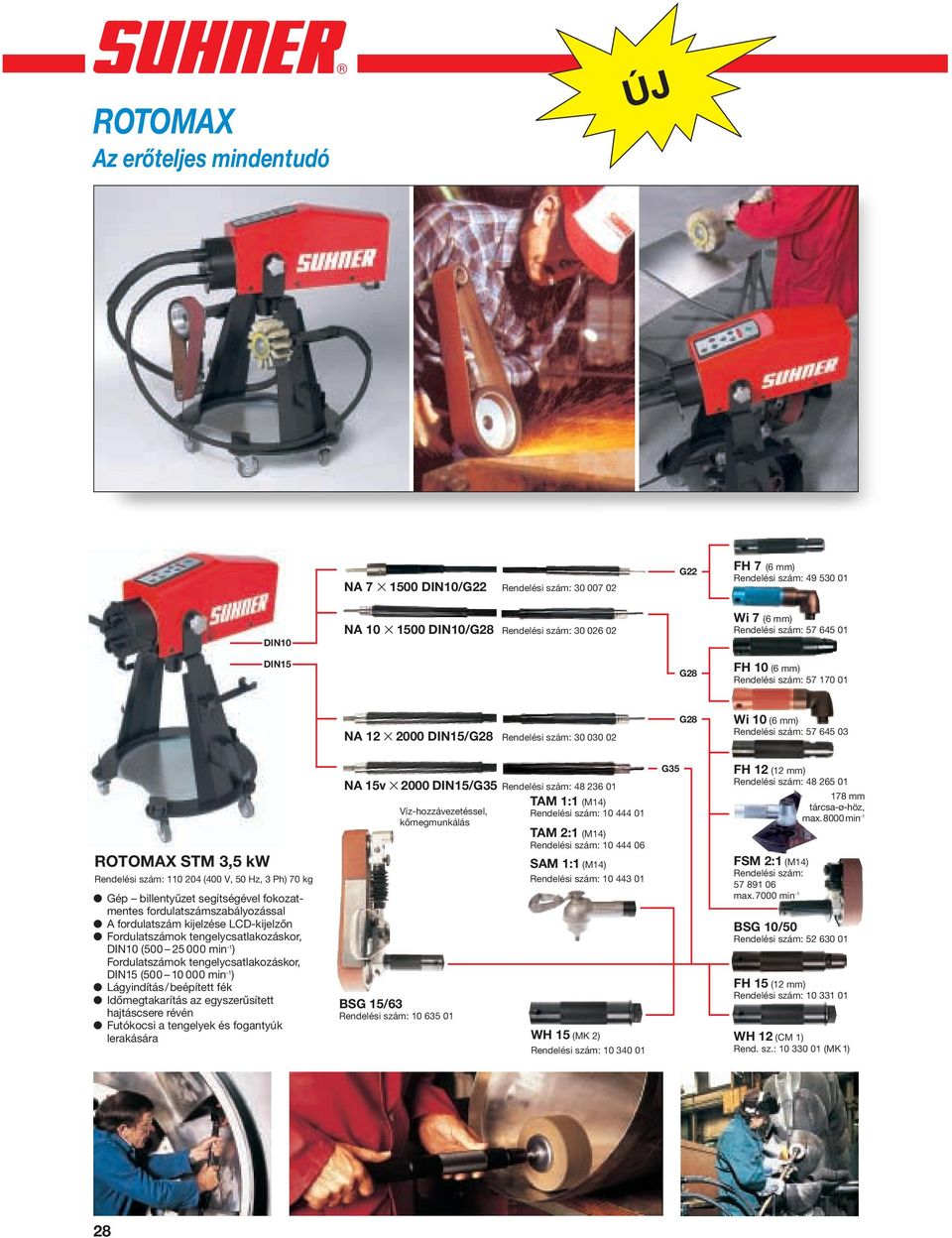

5 ROTOMAX Az erőteljes mindentudó ÚJ NA DIN10/G G22 FH 7 (6 mm) DIN10 NA DIN10/ Wi 7 (6 mm) DIN15 FH 10 (6 mm) NA DIN15/ Wi 10 (6 mm) ROTOMAX STM 3,5 kw (400 V, 50 Hz, 3 Ph) 70 kg Gép billentyűzet segítségével fokozatmentes fordulatszámszabályozással A fordulatszám kijelzése LCD-kijelzőn Fordulatszámok tengelycsatlakozáskor, DIN10 ( min -1 ) Fordulatszámok tengelycsatlakozáskor, DIN15 ( min -1 ) Lágyindítás/beépített fék Időmegtakarítás az egyszerűsített hajtáscsere révén Futókocsi a tengelyek és fogantyúk lerakására NA 15v 2000 DIN15/G Víz-hozzávezetéssel, kőmegmunkálás BSG 15/ TAM 1:1 (M14) TAM 2:1 (M14) SAM 1:1 (M14) WH 15 (MK 2) G35 FH 12 (12 mm) mm tárcsa-ø-höz, max.8000 min -1 FSM 2:1 (M14) max.7000 min -1 BSG 10/ FH 15 (12 mm) WH 12 (CM 1) Rend. sz.: (MK 1) 28

6 Flexibilis tengelyek és tartozékok G DIN G G Flexibilis tengelyek, a következő alkotó részekkel: tengelyspirál tengelykapcsolókkal, gumi védőtömlő megerősítő karmantyúval és tengelykapcsolókkal Típus Csatlakozása Tengely kompl. Tengelyér Megeng Ford Súly Tengelyér kuppl.-gal Tömlő kuppl. Motoroldal Szersz.oldal Rend. sz. Ø Hossz (mm) sz. min -1 kg Rend. sz. kg Rend. sz. kg NA G , , ,330 NA DIN10 G , , ,330 NA G , , ,850 NA DIN10 G , , ,850 NA DIN10 G , , ,100 NA , , ,400 NA DIN , , ,400 NA DIN , , ,400 NA , , ,550 NA DIN , , ,550 NA DIN , , ,550 NA , , ,550 NA DIN , , ,450 NA DIN , , ,500 NA DIN15 G , , ,500 NA DIN , , ,900 NA DIN15 G , , ,750 NA 15V 2000 DIN15 G , , ,450 NA DIN15 G , , ,450 Tartozék Típus Rend. sz. Csatlakozás Max. ø Hossz (mm) Megnevezés és felhasználás Súly meghajtās min -1 kg ISK 10 ISK 15 RZ ø Szigetelő tengelykapcsolók a flexibilis DIN10 tengely hajtómotortól történő elektromos leválasztására, CEE-követelmények ø szerint DIN Csökkentő áttétel: 5:1 A flexibilis tengely (5 : 1) (Z = 65 mm) és a fogantyű közé iktatható 0,092 0,220 0,950 RG Kiegészítő hajtás (áttétel) a hajtógépeken (1 : 3) a fordulatszámok növeléséhez, 1, áttétel 1:3, golyós csapágyazással, könnyű munkákhoz DIN10 (1 : 3) 1,300 1:3 29

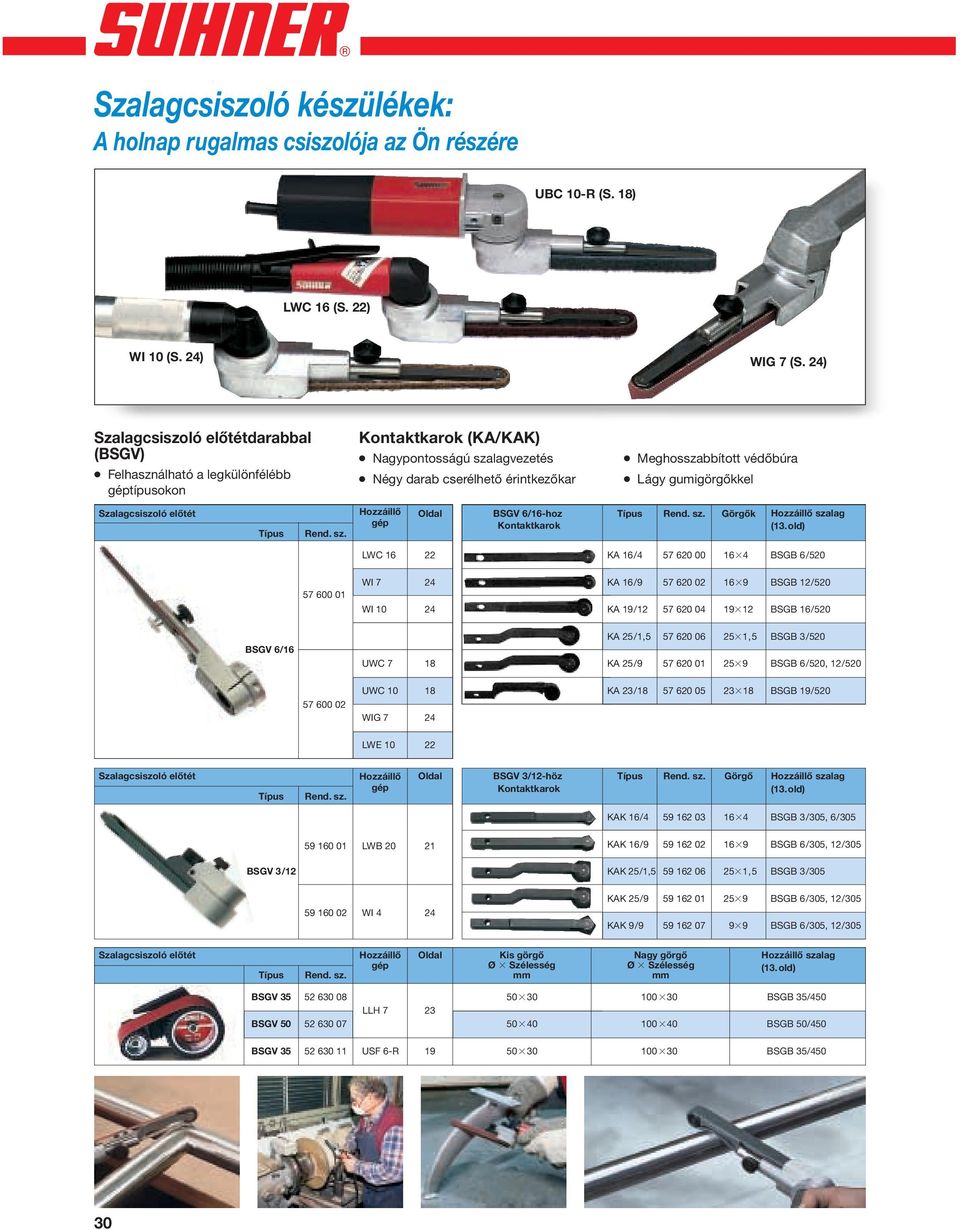

7 Szalagcsiszoló készülékek: A holnap rugalmas csiszolója az Ön részére UBC 10-R (S. 18) LWC 16 (S. 22) WI 10 (S. 24) WIG 7 (S. 24) Szalagcsiszoló előtétdarabbal (BSGV) Felhasználható a legkülönfélébb géptípusokon Kontaktkarok (KA/KAK) Nagypontosságú szalagvezetés Négy darab cserélhető érintkezőkar Meghosszabbított védőbúra Lágy gumigörgőkkel Szalagcsiszoló előtét Hozzáillő Oldal BSGV 6/16-hoz Típus Rend. sz. Görgők gép Típus Rend. sz. Kontaktkarok Hozzáillő szalag (13.old) LWC KA 16/ BSGB 6/ WI 7 24 KA 16/ BSGB 12/520 WI KA 19/ BSGB 16/520 BSGV 6/16 KA 25/1, ,5 BSGB 3/520 UWC 7 18 KA 25/ BSGB 6/520, 12/ UWC KA 23/ BSGB 19/520 WIG 7 24 LWE Szalagcsiszoló előtét Hozzáillő Oldal BSGV 3/12-höz Típus Rend. sz. Görgő gép Kontaktkarok Típus Rend. sz. Hozzáillő szalag (13.old) KAK 16/ BSGB 3/305, 6/ LWB KAK 16/ BSGB 6/305, 12/305 BSGV 3/12 KAK 25/1, ,5 BSGB 3/ WI 4 24 KAK 25/ BSGB 6/305, 12/305 KAK 9/ BSGB 6/305, 12/305 Szalagcsiszoló előtét Hozzáillő Oldal gép Típus Rend. sz. Kis görgő Ø Szélesség mm Nagy görgő Ø Szélesség mm Hozzáillő szalag (13.old) BSGV BSGB 35/450 LLH 7 23 BSGV BSGB 50/450 BSGV USF 6-R BSGB 35/450 30

8 Alkalmazásorientált 1914 óta Személyes tanácsadás/ Demo-koncepció: A képzett értékesítési tanácsadók segítenek Önnek a helyszínen problémája megoldásában. Kérjen díjmentes látogatást bemutatóval együtt! Telefonon történő kiszolgálás/ Megbízások feldolgozása: Nálunk a telefonon történő tanácsadás is első rangú prioritást élvez. Az Ön megbízásait beérkezésük után perceken belül számítógépen rögzítjük és feldolgozzuk, hogy Ön késedelem nélkül gyárthasson. Raktározás/Kiszállítás Nagyvonalúan kialakított raktárunkból az Ön által megrendelt cikkeket késedelem nélkül rendelkezésre bocsájuk és elküldjük. Szervizközpontok: Szervízközpontjaink garantálják a hasznos határidőn belüli ellátást, kérésre költségelőirányzattal. Fejlesztés/ Gyártás: A saját konstrukciónak és a saját gyártásnak köszönhetően a piac által igényelt új termékek és műszaki javítások tekintetében rugalmasak vagyunk! Az Ön ötletei ilyen módon közvetlenül a termelésbe ültethetők át. Oktatás/ Továbbképzés/ Szakmai konferenciák: Munkatársaink állandó továbbképzésben részesülnek. A világ minden részén működő tanácsadó-team folyamatosan kicseréli a felhasználókra vonatkozó tapasztalatait, amelyekből Ön is profitálhat. Alkalmazási területek: Az Ön munkájának megkönnyítése érdekében vevőinkkel közösen megoldásokat dolgoztunk ki az ismert megmunkálási feladatokkal kapcsolatosan. Korlátkészítés Tartályépítés Nagykonyhabútorok Korlátpolírozás Sarokcsiszolás Hajtóműjavítás Kőmegmunkálás Aluminiumöntvény Márványozás Tükörfény-polírozás

9 UHNER SU-matic Handelsgesellschaft mbh Walkürengasse 11/1 A-1150 Wien Phone 01/ Fax 01/ OTTO SUHNER GmbH Postfach 1041 D Bad Säckingen Phone 07761/557-0 Fax 07761/ SUHNER ABRASIVE EXPERT AG Postfach 199 CH-5201 Brugg Phone Fax SAE HU V1/R /04
