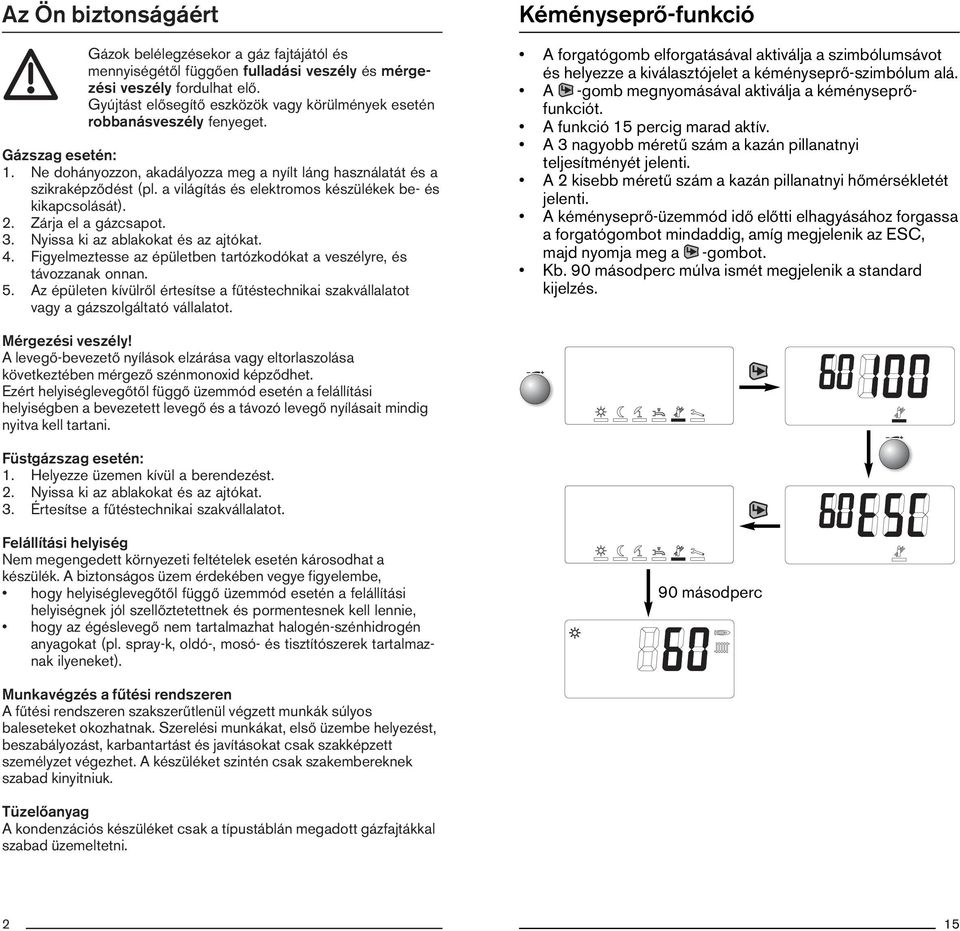

2 Az Ön biztonságáért Gázok belélegzésekor a gáz fajtájától és mennyiségétœl függœen fulladási veszély és mérgezési veszély fordulhat elœ. Gyújtást elœsegítœ eszközök vagy körülmények esetén robbanásveszély fenyeget. Gázszag esetén: 1. Ne dohányozzon, akadályozza meg a nyílt láng használatát és a szikraképzœdést (pl. a világítás és elektromos készülékek be- és kikapcsolását). 2. Zárja el a gázcsapot. 3. Nyissa ki az ablakokat és az ajtókat. 4. Figyelmeztesse az épületben tartózkodókat a veszélyre, és távozzanak onnan. 5. Az épületen kívülrœl értesítse a fıtéstechnikai szakvállalatot vagy a gázszolgáltató vállalatot. KéményseprŒ-funkció A forgatógomb elforgatásával aktiválja a szimbólumsávot és helyezze a kiválasztójelet a kéményseprœ-szimbólum alá. A -gomb megnyomásával aktiválja a kéményseprœfunkciót. A funkció 15 percig marad aktív. A 3 nagyobb méretı szám a kazán pillanatnyi teljesítményét jelenti. A 2 kisebb méretı szám a kazán pillanatnyi hœmérsékletét jelenti. A kéményseprœ-üzemmód idœ elœtti elhagyásához forgassa a forgatógombot mindaddig, amíg megjelenik az ESC, majd nyomja meg a -gombot. Kb. 90 másodperc múlva ismét megjelenik a standard kijelzés. Mérgezési veszély! A levegœ-bevezetœ nyílások elzárása vagy eltorlaszolása következtében mérgezœ szénmonoxid képzœdhet. Ezért helyiséglevegœtœl függœ üzemmód esetén a felállítási helyiségben a bevezetett levegœ és a távozó levegœ nyílásait mindig nyitva kell tartani. Füstgázszag esetén: 1. Helyezze üzemen kívül a berendezést. 2. Nyissa ki az ablakokat és az ajtókat. 3. Értesítse a fıtéstechnikai szakvállalatot. Felállítási helyiség Nem megengedett környezeti feltételek esetén károsodhat a készülék. A biztonságos üzem érdekében vegye figyelembe, hogy helyiséglevegœtœl függœ üzemmód esetén a felállítási helyiségnek jól szellœztetettnek és pormentesnek kell lennie, hogy az égéslevegœ nem tartalmazhat halogén-szénhidrogén anyagokat (pl. spray-k, oldó-, mosó- és tisztítószerek tartalmaznak ilyeneket). 90 másodperc Munkavégzés a fıtési rendszeren A fıtési rendszeren szakszerıtlenül végzett munkák súlyos baleseteket okozhatnak. Szerelési munkákat, elsœ üzembe helyezést, beszabályozást, karbantartást és javításokat csak szakképzett személyzet végezhet. A készüléket szintén csak szakembereknek szabad kinyitniuk. TüzelŒanyag A kondenzációs készüléket csak a típustáblán megadott gázfajtákkal szabad üzemeltetni. 2 15

3 Félévenként ellenœrizze: Csak helyiséglevegœtœl függœ üzemmód esetén! A rendszeres karbantartás energiát takarít meg és óvja a környezetet Legalább évente egyszer a gyártó cég megbízottjával vagy más szakértœvel vizsgáltassa felül a teljes fıtési rendszert. Javasoljuk karbantartási szerzœdés megkötését. A levegœ-bevezetœ nyílásnak nyitva kell lennie! Tartalomjegyzék Üzembe helyezés 4 Üzemen kívül helyezés 5 TeendŒk zavar esetén 6 A szabályozó kezelése 7 KezelŒi szintek 8 Félévenként ellenœrizze 12 KéményseprŒ-funkció

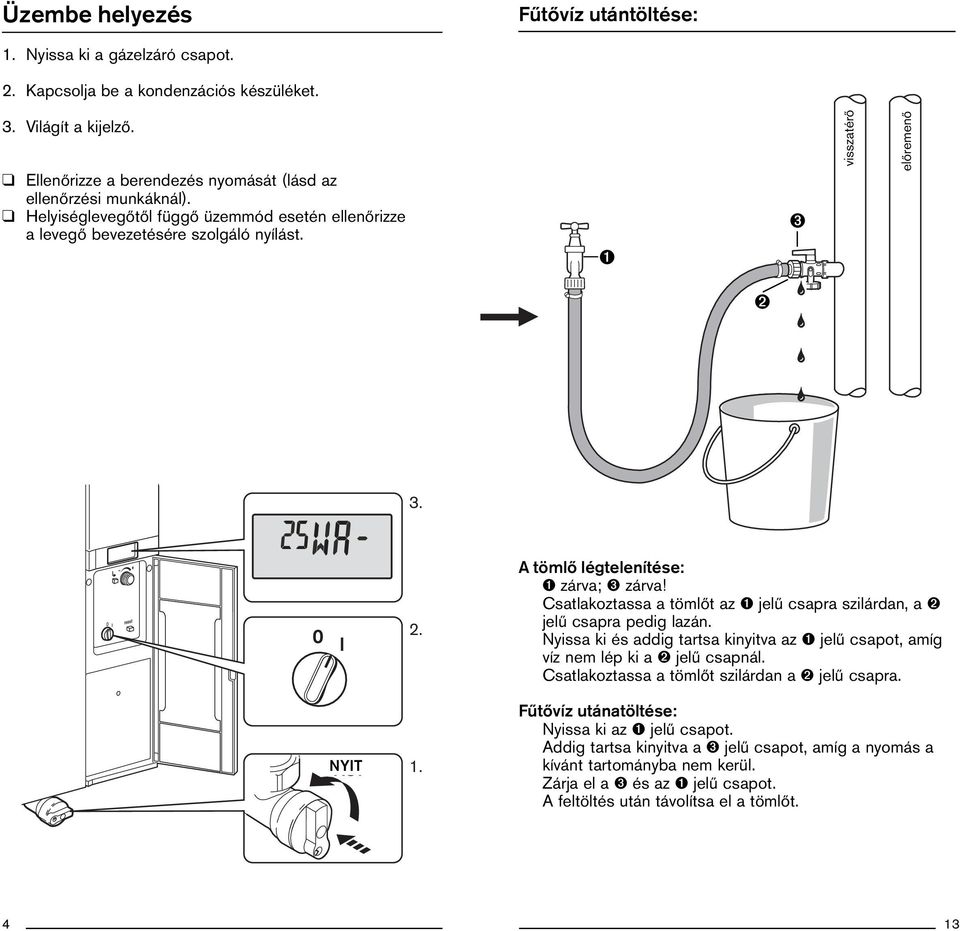

4 Üzembe helyezés FıtŒvíz utántöltése: 1. Nyissa ki a gázelzáró csapot. 2. Kapcsolja be a kondenzációs készüléket. 3. Világít a kijelzœ. EllenŒrizze a berendezés nyomását (lásd az ellenœrzési munkáknál). HelyiséglevegŒtŒl függœ üzemmód esetén ellenœrizze a levegœ bevezetésére szolgáló nyílást. ➊ ➌ visszatérœ elœremenœ ➋ 3. NYIT AUF A tömlœ légtelenítése: ➊ zárva; ➌ zárva! Csatlakoztassa a tömlœt az ➊ jelı csapra szilárdan, a ➋ jelı csapra pedig lazán. Nyissa ki és addig tartsa kinyitva az ➊ jelı csapot, amíg víz nem lép ki a ➋ jelı csapnál. Csatlakoztassa a tömlœt szilárdan a ➋ jelı csapra. FıtŒvíz utánatöltése: Nyissa ki az ➊ jelı csapot. Addig tartsa kinyitva a ➌ jelı csapot, amíg a nyomás a kívánt tartományba nem kerül. Zárja el a ➌ és az ➊ jelı csapot. A feltöltés után távolítsa el a tömlœt. 4 13

5 Félévenként ellenœrizze: Üzemen kívül helyezés Helyes a berendezés nyomása? Fıtését a szabályozó hœigénytœl függœen automatikusan kapcsolja be és ki. * meleg a berend. ** hideg a berendezés BerendezéstŒl függœen más és más értékekre lehet szükség, konzultáljon az illetékes fıtéstechnikai szakemberrel. standard értékek 1 ** 0 * 1, Bar 2,5 3 A következœ célokra kell a készülékkapcsolóval kikapcsolni a fıtési rendszert: a kazán szakember általi tisztításához légtelenítéshez fıtœvíz utánatöltéséhez kéménytisztításhoz, ill. -ellenœrzéshez 1. Kapcsolja ki a kondenzációs készüléket. 2. Kialszik a kijelzœ. 3. Zárja el a gázelzáró csapot. FIGYELEM készülék üzemének hosszabb szüneteltetése esetén figyelembe veendœ: Fagyveszély esetén eressze le a vizet a fıtési rendszerbœl ZÁR ZU

6 TeendŒk zavar esetén FIGYELEM A berendezés károsodásainak elkerülése érdekében legfeljebb kétszer végezzen zavartörlést. Ha az égœ harmadszor is zavart jelez: 1. Jegyezze fel a kijelzést. 2. Forduljon a vevœszolgálathoz. Lehetséges zavarkijelzések: Kijelzés Jelentés Hibaelhárítás F11 KazánhŒmérséklet Töltsön utána kazánvizet. 105 C Nem folyik a kazánon keresztül víz. F12 KazánhŒmérséklet Töltsön utána kazánvizet. 95 C Nem folyik a kazánon keresztül víz. F13 FüstgázhŒmérséklet ErŒsen elszennyezœdött 120 C a hœcserélœ. F14 Túl nagy mértékı az Nem folyik a kazánon elœremenœ hœmér- keresztül víz. séklet emelkedése Túl alacsony a berendezés nyomása. F15 Túl nagy a hœmér- Nem folyik a kazánon séklet-különbség a keresztül víz. kazánhœmérséklet és a füstgázhœmérs. között F16 FüstgázhŒmérséklet ErŒsen elszennyezœdött 115 C a hœcserélœ. érték megváltoztatása Kijelzés / bevitel Tartomány Tudnivalók S = nyári üzemmód S Nincs külsœhœmérs.-érzé- W = téli üzemmód W kelœ csatlakozt. a B1-re. Pillanatnyi / Átkapcsolási KülsŒhŒmérséklethŒmérséklet hœmérséklet 10 C 30 C érzékelœ van nyári / téli ü. csatlakoztatva a B1-re. reset Melegvíz elœírt értéke 30 C 65 C ( = melegvíz-üzem Ki) KéményseprŒ-üzemmód, min. teljesítmény Szer. és üzembe helyez. fokozatmentes utas. szakemb. számára teljesítmény-beállítás max. teljesítmény és pont. KÓD-bevitel, Szerelési és üzembe belépés a fıtéstechnikai helyezési utasítás szakember szintjére szakemberek számára 6.3. pont. 6 11

7 alapkijelzés A szabályozó kezelése Az elülsœ fedél kinyitása után négy kezelœelem áll rendelkezésre. Forgatógomb Értékek vagy beállítások változtathatók meg vele, a forgatás irányának megfelelœen. Jobbra forgatás: az értékek növekszenek a jelölések jobbra, ill. lefelé tolódnak Balra forgatás: az értékek csökkennek a jelölések balra, ill. felfelé tolódnak Beviteli gomb Mıködtetésével történik a menük kiválasztása, valamint a bevitelek nyugtázása. Reteszoldó gomb (reset) Ennek a gombnak a megnyomásával lehet valamely zavar miatti reteszelést kioldani. Ha nem áll fenn zavar, akkor ezen gomb mıködtetésével történik a berendezés újraindítása. Be-/kikapcsoló Kijelzés / bevitel Tartomány Tudnivalók Nincs külsœhœmérséklet- Normál hœmérs. elœírt értéke Éjszakai hœmérséklet érzékelœ csatlakoztatva a ( = készenléti üzem) B1-re. A határért. a fıtéstech. Max. elœremenœ szakember szintjének P31, hœmérs. P32 param. állíthatók be. HelyiséghŒmérs. elœírt értéke 15 C 35 C KülsŒhŒmérs.-érzékelŒ ( = készenléti üzem) van csatlakoztatva a B1-re. Éjszakai hœmérs. elœírt értéke 8 C Nincs külsœhœmérs.-érzé- ( = készenléti üzem) kelœ csatlakoztatva a Norm. hœmérséklet B1-re. elœírt értéke Éjszakai helyiséghœmérséklet 10 C KülsŒhŒmérsékletelŒírt értéke érzékelœ van ( = készenléti üzem) Hely.-hŒmérs. elœírt ért. csatlakoztatva a B1-re. 10 7

8 KezelŒi szintek A kazán kezelése 2 kezelœi szintre van felosztva. Az 1. szint a felhasználói szint, amely közvetlenül elérhetœ. A 2. szint - a fıtéstechnikai szakemberek számára fenntartott szint - KÓD-dal van védve a jogosulatlan hozzáférés ellen. Felhasználói szint Beállítások ElŒírt értékek beállítása és további berendezésértékek kijelzése. Eljárásmód: A forgatógomb elforgatásakor megjelenik a szimbólumsáv. További forgatással lehet a kiválasztójelet a megfelelœ szimbólum alá állítani. A kiválasztójelnek a bal vagy a jobb oldali pozíción túl történœ mozgatásakor jelenik meg a kijelzési üzemmód. Akkor is a kijelzési üzemmód jelenik meg, ha 20 másodpercig nem mıködtetik a beviteli gombot. A beviteli gomb megnyomásával aktiválható a megfelelœ szimbólum, ekkor a beállított érték villog a kijelzœn. A többi szimbólum eltınik. A forgatógomb forgatásával lehet megváltoztatni az értéket. A beviteli gomb megnyomásával történik az érték nyugtázása és az adott kiválasztásból való kilépés. Ismét megjelenik a szimbólumsáv összes szimbóluma. Kijelzések ➀ ➁ ➂ ➃ ➄ ➅ ➆ ➇ ➈ ➉ ➀ a normál hœmérséklet elœírt értéke aktív ➁ az éjszakai hœmérséklet elœírt értéke aktív ➂ a nyári üzemmód aktív ➃ a berendezés készenléti üzemmódban van ➄ fagyvédelem ➅ az égœ üzemel (lángjel) ➆ a fıtési üzemmód aktív ➇ a melegvíztöltés aktív ➈ égœzavar, újraindítás csak a zavartörlœ gombbal lehetséges. ➉ elœremenœ hœmérséklet vagy ha villog, hibakód jelenik meg vagy 90 másodperc múlva automatikusan 8 9
