2 Szélmérés II. Sugárzásmérés 15. elıadás lecke

3 A szél nagyságának (sebesség) mérési alapelve. A sugárzásmérés közvetett eljárás bevezetése 29. lecke

4 Szélsebesség mérés A szélsebesség közelítésének két lehetısége van: egységnyi felületre ható szélnyomás mérés (nyomólapos szélmérı; csak történeti jelentıségő Leonardo 1500) - egységnyi idı alatt megtett út mérése. Ennek mőszerei: Rotációs szélmérık áttételeken számláló berendezést, vagy valamilyen regisztráló, ill. kijelzı szerkezetet mőködtet. Leggyakoribb fajtája a forgókanalas szélmérı, mely egy 3 ágú pontosan méretezett rotor, mely lehet kanál (kónuszos kanál), vagy lap, egy tengelyre merılegesen felszerelve.

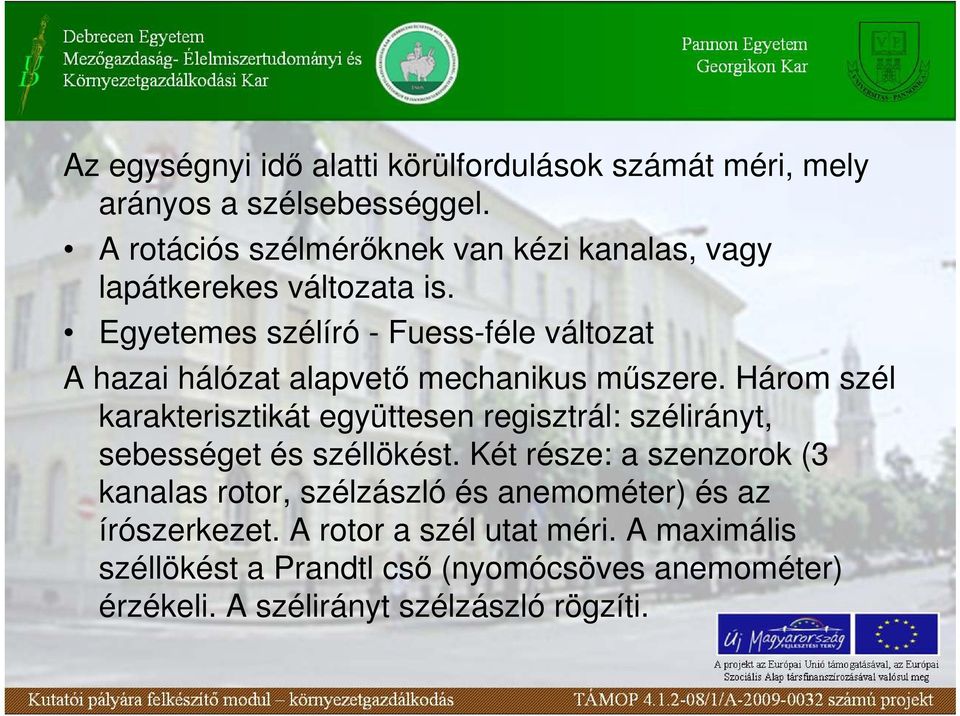

5 Az egységnyi idı alatti körülfordulások számát méri, mely arányos a szélsebességgel. A rotációs szélmérıknek van kézi kanalas, vagy lapátkerekes változata is. Egyetemes szélíró - Fuess-féle változat A hazai hálózat alapvetı mechanikus mőszere. Három szél karakterisztikát együttesen regisztrál: szélirányt, sebességet és széllökést. Két része: a szenzorok (3 kanalas rotor, szélzászló és anemométer) és az írószerkezet. A rotor a szél utat méri. A maximális széllökést a Prandtl csı (nyomócsöves anemométer) érzékeli. A szélirányt szélzászló rögzíti.

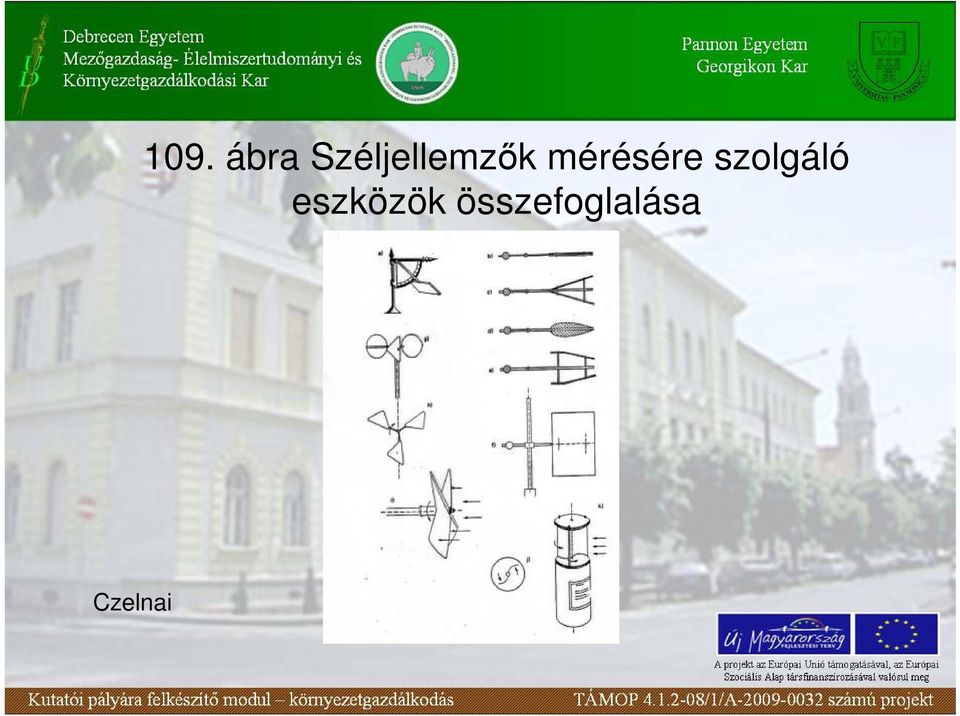

6 Czelnai 109. ábra Széljellemzık mérésére szolgáló eszközök összefoglalása

7 110. ábra Kézi kanalas szélmérı digitális kijelzıvel anemometer-helmer.de/

8 Speciális felépítéső szélmérık - Aerodinamikus szélmérı a szélnyomás mérésre vezeti vissza a szélsebesség meghatározását. - Hıdrótos szélmérı a szél hőtı hatásából következtetünk a szélsebesség alakulására. Egy hevített platinaszál termoelemhez csatlakozik, a referencia érték a mindenkori léghımérséklet. A hımérsékleti különbség szinten tartásához eltérı energia kell, mely a szél nagysággal lesz arányos. - Akusztikus szélmérı hangimpulzus változásból. A szenzor egyben jeladóként is mőködik.

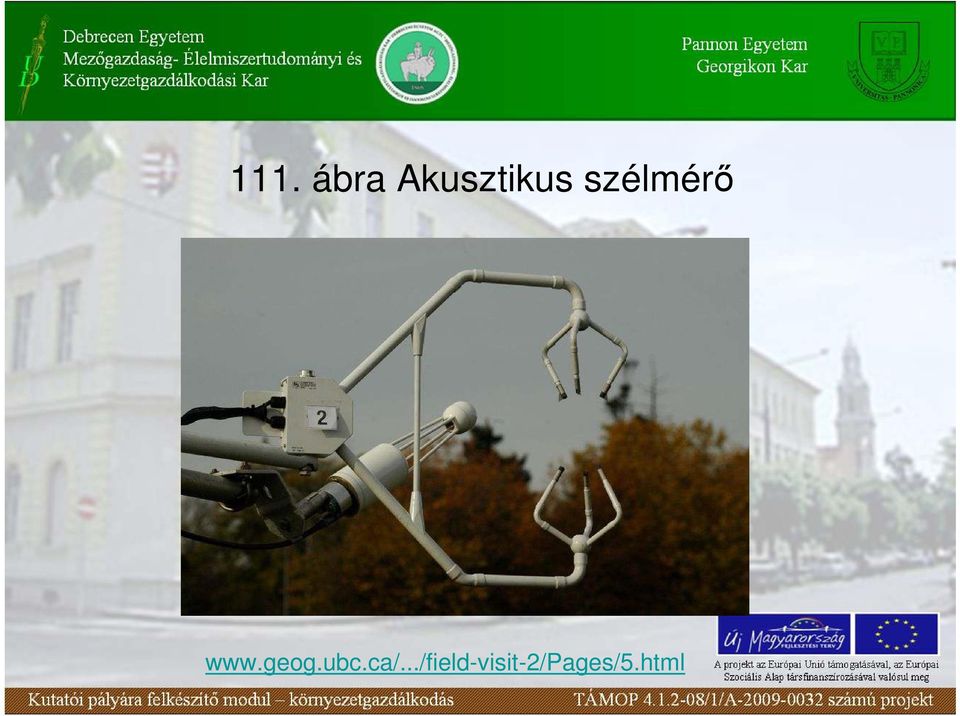

9 111. ábra Akusztikus szélmérı

10 A hazai hálózatban a mérı-automatáknál árnyékolás nélküli terepen 10 m magasra tesszük a szélmérı szenzorait. A szélzászló alumíniumbók készül, s egy fototranzisztorral áll kapcsolatban, mely 64 szélirányt képes megkülönböztetni. Hibája: +2,8. A szélkanalak üvegszál erısítéső mőanyag kanalak. A kezdéshez minimálisan szükséges legkisebb szélsebesség: 0,4 m/s (tehetetlenség). Pontossága alacsony szélsebességnél 0,1 m/s; magasabbaknál (10 m/s felett) 2%.

11 112. ábra Az automaták szenzorai (Vaisala)

12 A sugárzás intenzitás 1. A sugárzás erıssége az a hımennyiség, amely akkor keletkezik, ha a sugárzást teljesen el tudjuk nyeletni (abszolút fekete test). 2. A sugárzás az a hımennyiség, amely a sugárzásra merıleges egységnyi felületen egységnyi idı alatt keletkezik akkor, ha a felület azt teljesen elnyeli. Mértékegysége: W/m 2. Mérési elvek: - Hımérsékletmérésre visszavezethetı (abszolút fekete test) - Feszültség mérésre vezethetı vissza (termoelem)

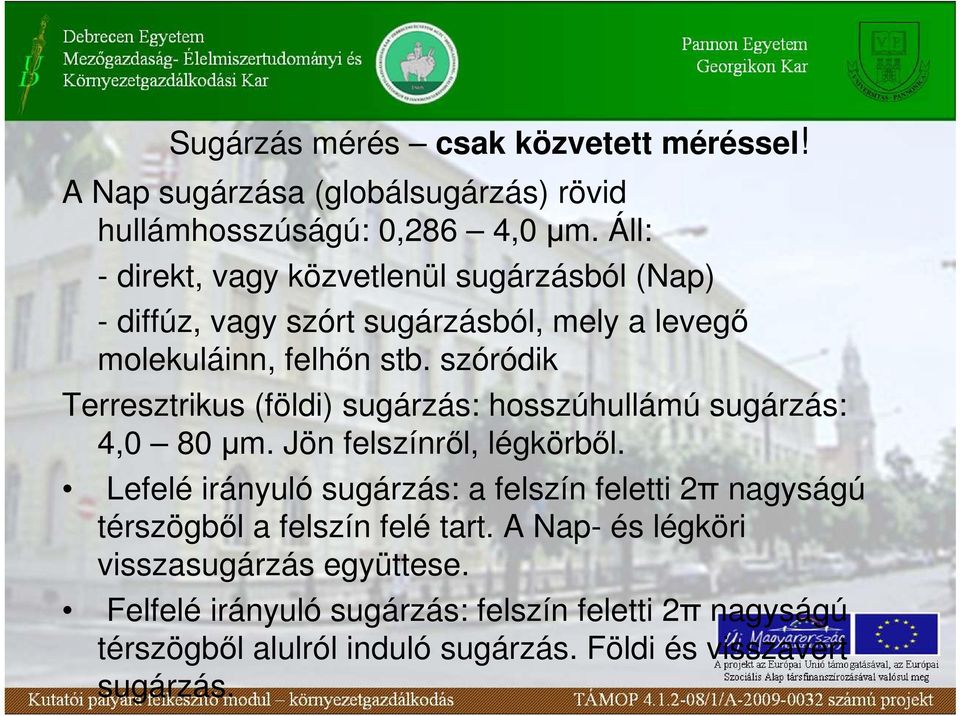

13 Sugárzás mérés csak közvetett méréssel! A Nap sugárzása (globálsugárzás) rövid hullámhosszúságú: 0,286 4,0 µm. Áll: - direkt, vagy közvetlenül sugárzásból (Nap) - diffúz, vagy szórt sugárzásból, mely a levegı molekuláinn, felhın stb. szóródik Terresztrikus (földi) sugárzás: hosszúhullámú sugárzás: 4,0 80 µm. Jön felszínrıl, légkörbıl. Lefelé irányuló sugárzás: a felszín feletti 2π nagyságú térszögbıl a felszín felé tart. A Nap- és légköri visszasugárzás együttese. Felfelé irányuló sugárzás: felszín feletti 2π nagyságú térszögbıl alulról induló sugárzás. Földi és visszavert sugárzás.

14 Sugárzásmérık bemutatása sugárzás típusonként. A mőszerek kalibrációja 30. lecke

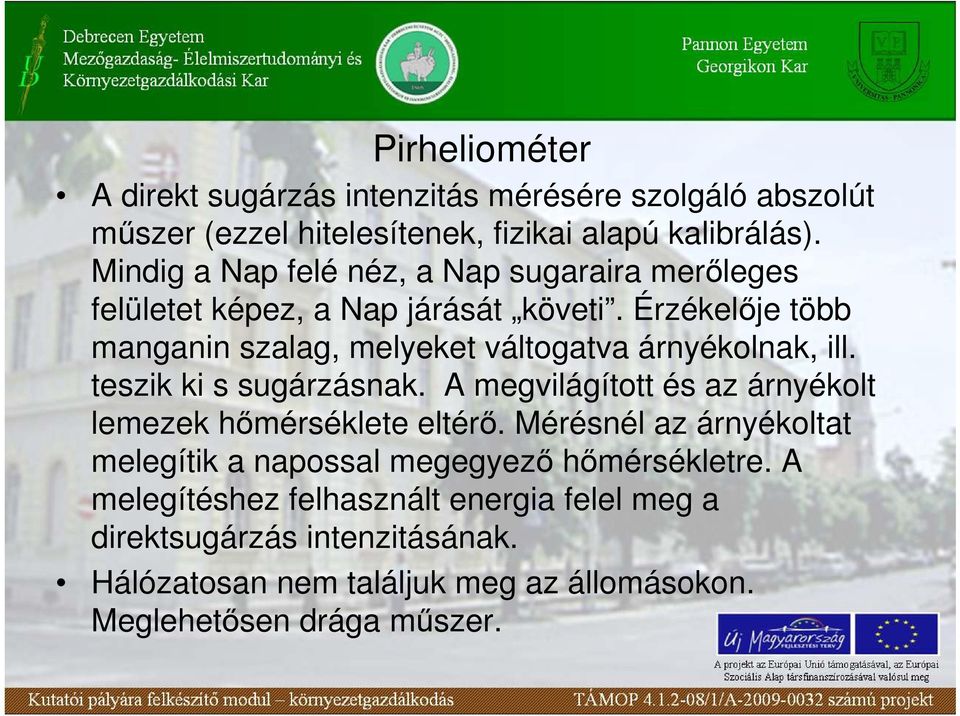

15 Pirheliométer A direkt sugárzás intenzitás mérésére szolgáló abszolút mőszer (ezzel hitelesítenek, fizikai alapú kalibrálás). Mindig a Nap felé néz, a Nap sugaraira merıleges felületet képez, a Nap járását követi. Érzékelıje több manganin szalag, melyeket váltogatva árnyékolnak, ill. teszik ki s sugárzásnak. A megvilágított és az árnyékolt lemezek hımérséklete eltérı. Mérésnél az árnyékoltat melegítik a napossal megegyezı hımérsékletre. A melegítéshez felhasznált energia felel meg a direktsugárzás intenzitásának. Hálózatosan nem találjuk meg az állomásokon. Meglehetısen drága mőszer.

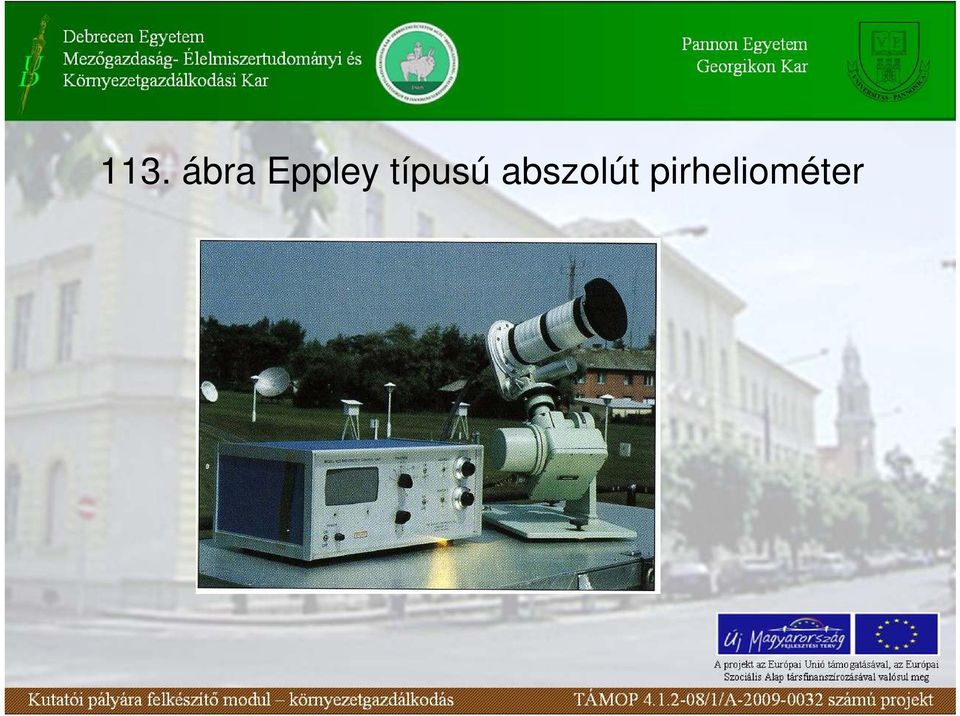

16 113. ábra Eppley típusú abszolút pirheliométer

17 Piranométer Globálsugárzás intenzitását méri a vízszintes felszínen. Ez a rövidhullámú sugárzás. A nem felülrıl érkezı sugárzást gallér árnyékolja. A szenzort üvegbúra fedi, mely kiszőri a hosszúhullámú sugárzást. Emellett van védı szerepe is. Termoelektromos elv alapján mőködik. A szenzora két eltérı színő ezüst győrő, melyen a sugárzás hatására hımérséklet különbség alakul ki, melyet termooszlop mér. A feszültségkülönbség arányos a sugárzás intenzitásával. Elhelyezés: vízszintezés szerepe, árnyékolás mentességszabad tér, 2 évente történı hitelesítés Kipp & Zonen típusú piranométer

18 114. ábra A Kipp & Zonen piranométer

19 Nettó sugárzásmérı (pirradiométer) A sugárzási egyenleg, a nettó sugárzás a teljes felfelé és lefelé haladó sugárzások különbsége. Mérésekor van egy érzékenységben azonos felfelé és egy lefelé nézı szenzor, melyek hımérséklet különbségébıl kapjuk a kimenı jelet. Diffúz sugárzás mérése A gyakorlatban piranométerrel mérjük a diffúz sugárzást is úgy, hogy árnyékoló gallérral látjuk el a piranométert, mely folyamatosan eltakarja a Napot, vagyis követi a Nap látszólagos járását.

20 Pirgeométer A hosszúhullámú sugárzás mérésére pirgeométert használunk. A szenzora a felszín felé fordított, s hıhatás mérés alapján mőködik. Problémát jelent a Napsugárzás 0,3-5 µm és a terresztriális sugárzás µm spektrumainak szétválasztása. Ezért nappal nem is tudjuk külön meghatározni ezeket, hanem helyette csak a teljes sugárzás mérésére van lehetıségünk. Ellenben éjszaka, szélcsendes idıben a két tartomány jól szétválasztható.

21 115. ábra Eppley típusú pirgeométer

22 Napfénytartam mérı: pirheliográf A tényleges (aktuális) napfénytartam a napsütés órák száma a napkelte és a napnyugta közötti idıszakban. Elméleti csúcsértékét a csillagászatilag lehetséges napfénytartam adja. Mérését a Campbell-Stokes féle napfénytartam mérıvel végezzük, mely egy 96 mm átmérıjő üveggömb. A ráesı sugarakat fókuszálja, s a gyújtópontjában elhelyezett papírlapon égési nyomot hagy. Csak > 150 W/m 2 feletti sugárzást tud jelezni. Kihelyezésnél az É-D irányt kell tartani úgy, hogy dél felé nézzen. Belıle a globálsugárzás számítható. Fıleg történeti jelentıségő.

23 116. ábra Campbell-Stokes féle napfénytartam mérı

24 Sugárzásmérık kalibrációja Nemzetközi központokban történik. A nevezett központokban kalibrált mőszerrel aztán lehet tovább kalibrálni, de házilagosan ezt megoldani nem lehet. Speciális igényő sugárzás mérések - Fotoszintetikusan aktív sugárzás kvantum szenzor ( nm között). Némi eltérés a tényleges FAR spektrum ( nm) és a mőszer által mért érték között van. Növényi vizsgálatokban elterjedt. - UV-B sugárzás mérés: Brewer féle spektrofotométer; Robertson-Berger típusú UV biométer - a biológiailag hatékony tartományt méri (emberi bır)
