7

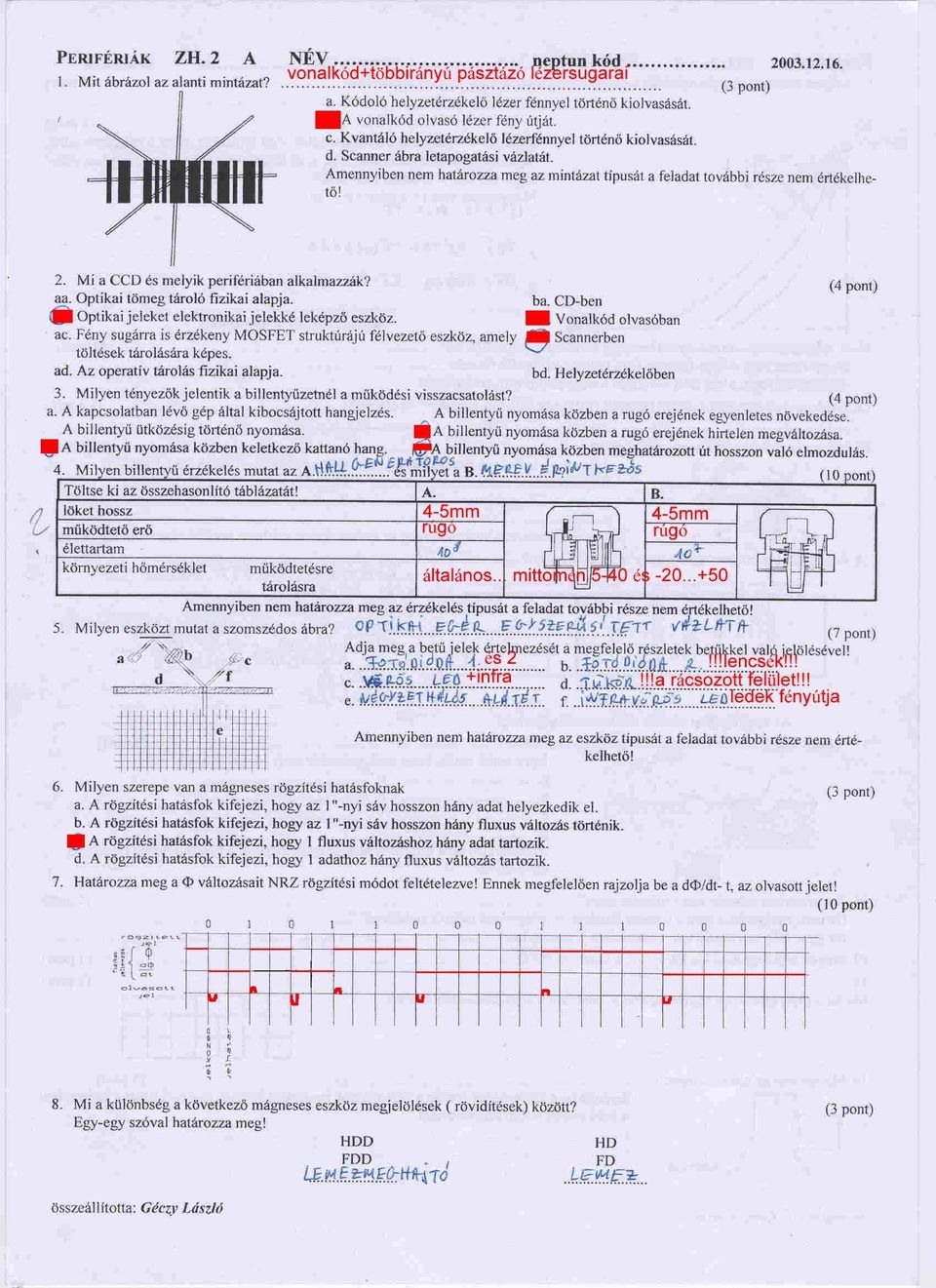

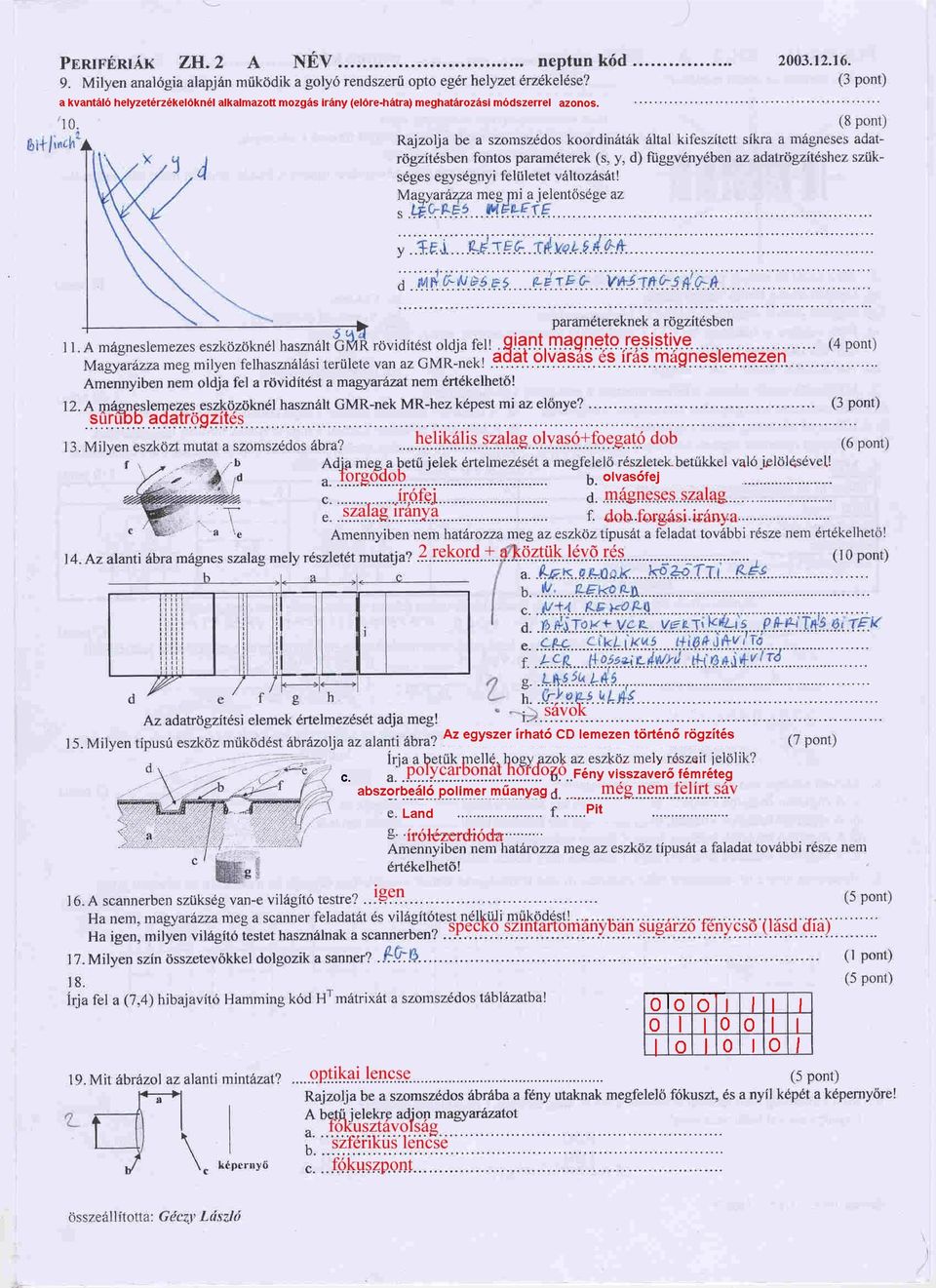

8 A csoport 1.) CD 17. Mágneslemezek 17/25: Bal felső ábrát kérdezte plusz meg kell mondani mi az S, az Y, és a D (utána kell nézni...). 2.) CD 14. Billentyűzetek 6/22: Ezt kérdezte csak a poén a következő, nem a részeit hanem az élettartamot, meg környezet befolyásolás vagy mi a rák, meg erő nagysága meg hasonló érdekes... 3.) 19. Mágnesszalagok 6/36: Azt az ábrát full kérdezte minden részével együtt. 4.) 19. Mágnesszalagok 3/36: Helikális kérdezte plusz részeit!!!!!! meg kell keresni vhol... 5.) 28. Kódolás, hibajavítás 44/66: HT(7,4) mátrixot kérdezte. 6.) 16. Az adatok háttértárolása 10/18: NRZ kódolást le kellett rajzolni meg hol a jelközép, jel határ az omega meg afluxus. 7.) 15. Az egér 10/15: azt az ábrát kérdezte részeivel együtt, kicsit többet mint ami ide le van írva... 8.) 24. Digitális fényképezés 9/49: Ezt az ábrát részeivel együtt. (by Windisch Gergely) A kerdes ugy volt, hogy mi ez, mi a, b, c, es hogyan van a fokusz, merre mennek a fenysugarak. Namost ez rajta van a cd-n, az abrat nezd meg ott, mivel igy nehez volna a fokusz utjat lerajzolni :) szoval a tavolsag, ami be van jelolve, az a gyutotavolsag, aztan a bal oldali a lencse, a jobb oldali meg a CCD (szal a fenyerzekelo). Igazandibol az a feladat lenyege, hogy felismerd, hogy a lencse sima domboru, un. szferikus lencse-e, avagy aszferikus, ami domboru lencse, de a szeleknel kicsit atmegy homoruba. A fokusz utak meg ugy neznek ki, hogy szferikusnal a lencse ket szelerol nem a fokuszpontba megy a feny (a kozepen haladok, ill.az ahhoz kozeliek persze oda tartanak), hanem jobban befele megy, es a ccd elott talalkoznak mar. Aszferikusnal ez a jelenseg nem all fent, ott minden fenysugarat a fokuszpontba kell rajzolni. 9.) Optomechanikus egér milyen helyzetérzékelési eszközt használnak (egy mondatba) 10.) 27. Vonalkód olvasók 52/64: Ezt hogy mi ez, meg még néhány kérdés amire nem emlékszem. A kiegészítés A csoportban volt a mágnesszalagos tároló adatstruktórájának felépítése nyolc pontért. Volt még valamilyen d,t,s diagram is, ami a mágneslemezekhez kapcsolódott szintén. Valahol a CDn rajta volt, három másik apró diagrammal együtt. Sajna már elég kevéssé emlékszem, mert utána pótot is írtam. Tükröt még úgyse látott, de jobb is, mert ha így folytatja, nem fogja magát felismerni benne... ;-D

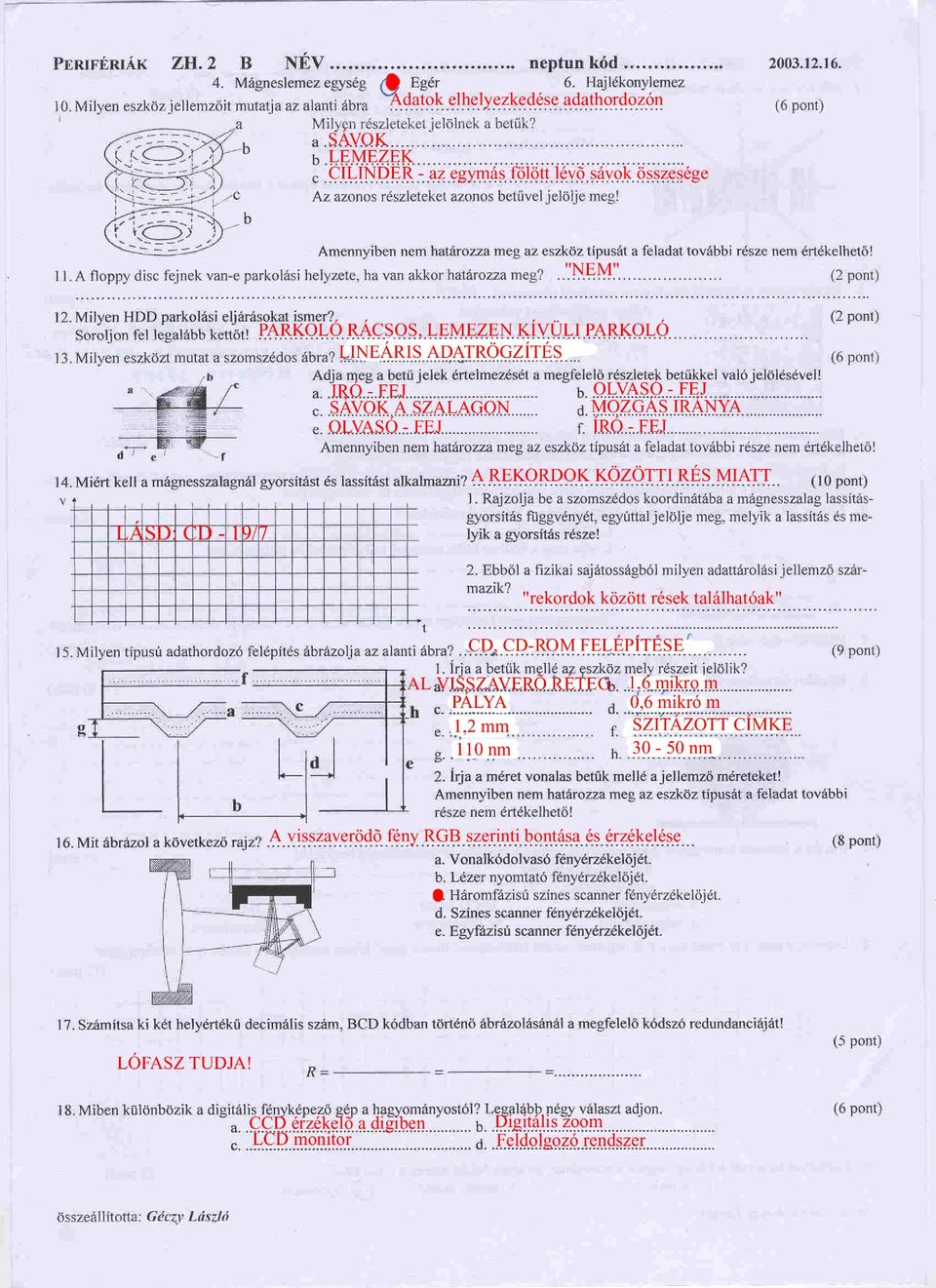

9 Jah, még valami. Volt egy ilyen ábra: ********************************* <---> () képernyő ********************************* Írja le, mi ez és mik a részei. Betippeltem digitális fényképezőnek, de lövésem sincs mi is ez. A kiegészítés 16. Az adatok háttértárolása 13/18: szerintem ezt kérdezte, itt egy kisebb magyarázat is van az s,y,d-re 14. Billentyűzetek 6/22: tényleg szemét volt, mert kb. ezeket kérdezte: élettartam, erő, elmozdulás + még vmit A GMR technológiával kapcsolatban kérdezett 2 v. 3 kérdést, amire nem emlékszem - a CD-n is 1 helyen találtam rá: 16. Az adatok háttértárolása 16-17/18 és ennyi A helikális rögzítésnél a részeket a CD-n sehol nem találtam (leglább olyat kérdezne, amit leadott!!!) B csoport 1.) Fel kellett ismerni ábráról a scenner-t 2.) Mi a kül. a digitális és a hagyományos fényképezőgép között (min.4) 3.) Hány féle egér létezik? (2 v. 3 v. 1 v. 4) 4.) Mi a szerepe az ember-gép kapcsolatban a billenytyűnél a működési visszacsatolásnak? Válasz c.)megkönnyíti a billenytyű kezelését, nem vonja el a használó figyelmét a fő tvékebységről. 5.) Fel kellett ismerni a fólia billenytyűzetet. (részeit leírni) 6.) Fel kellett ismerni a mágnese lemez köteget (részeit leírni) 7.) Melyik nem illik a többi közé? Winchester, Nyomtató, És még egy adattároló (nem emlékszem rá) :) 8.) Nem biztos, talán: Határozza meg a "fi" változásait PM rögzítési módot feltételezve! Ennek megfelelően rajzolja le a d"fi"/dt, az olvasott jelet! 9.) Rajzolja le a mágnesszalag gyorsító illetve lassító függvényét!

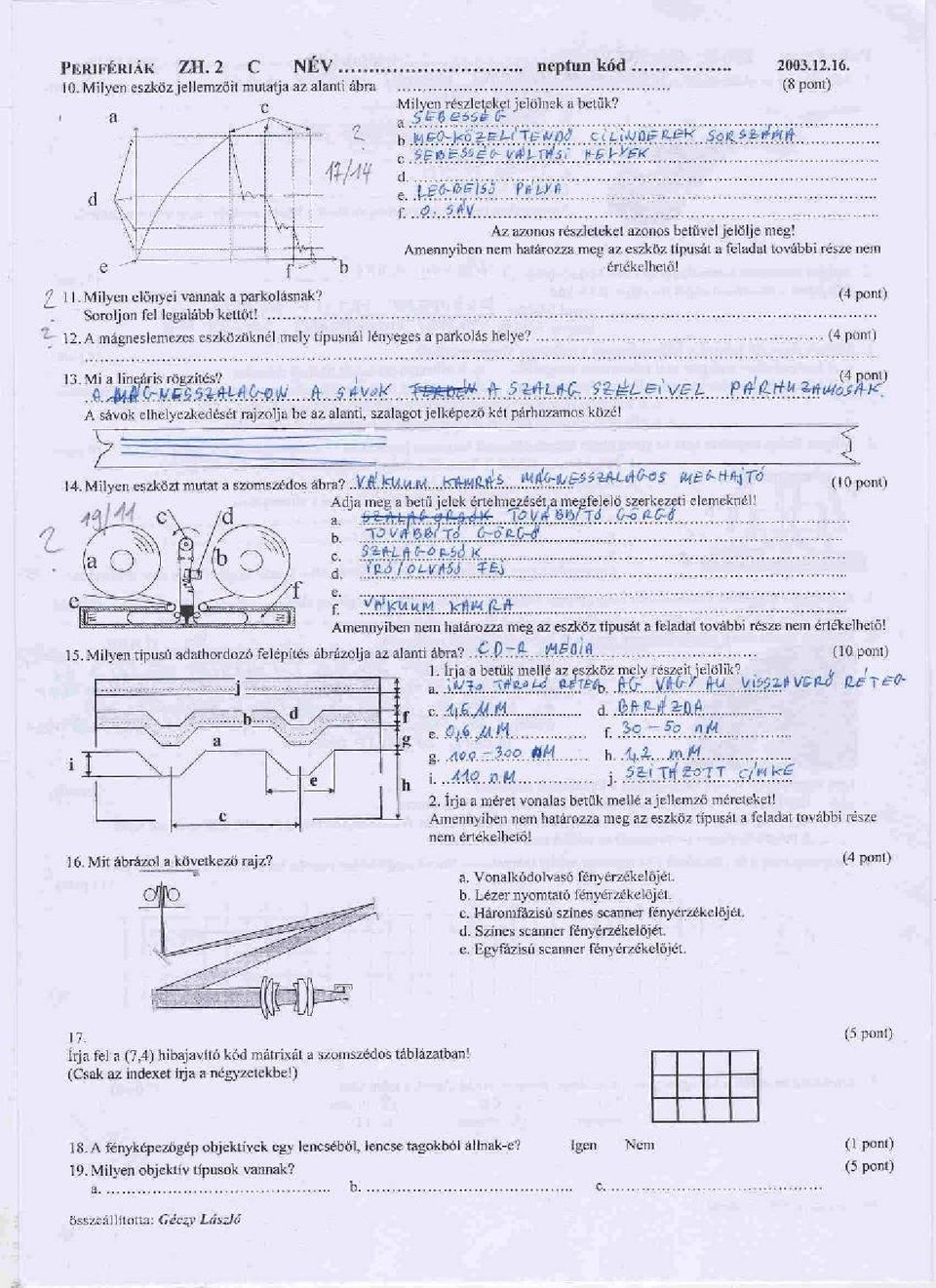

10 Egyúttal jelölje meg melyik melyik! Miért kell lassítást ill. gyorsítást alkalmazni? 10.) Fel kellett ismerni az Írható v. Újraírható CD-t (Szerintem sima CD volt) Részeit le kellett írni! 11.) Kérdés melyik hov tartozik? Írható/olvasható; Olvasható felsorolás: 3Mkazetta, CD-ROM, Vincs Eszter, Floppy stb ) Fel kellett ismerni a... rögzítést! Amikor 90 fokos szögben érintekzik a szalag az író ill. olvasó fejjel! (Látszik hogy nem tudtam semmit) 13.) Fel kellett ismerni a többirányba páztázó vonalkódolvasót! Milyen technikával működik? 14.) Volt egy kétdimenziós dimenziós vonalkód! Kérdés: Alkalmas e adattárolásra! Ha igen hogyan? B kiegészítés > 1.) Fel kellett ismerni ábráról a scenner-t volt 6 lehetőség, ebből be kellett jelölni a megfelelőt. (3 szkenner is volt, sztem a színes volt a jó megoldás) A kérdés úgy szólt, hogy mit ábrázol az ábra? Ezután ki volt pontozva a hely, majd jöttek a válaszok, tehát rizsázni is kellett hozzá. > 2.) Mi a kül. a digitális és a hagyományos fényképezőgép között (min.4) > 3.) Hány féle egér létezik? (2 v. 3 v. 1 v. 4) 2 féle "Működési elve szerint az egereket két csoportra oszthatjuk: mechanikus és optikai." > 4.) Mi a szerepe az ember-gép kapcsolatban a billenytyűnél a működési > visszacsatolásnak? Válasz c.)megkönnyíti a billenytyű kezelését, nem > vonja el a használó figyelmét a fő tvékebységről. > 5.) Fel kellett ismerni a fólia billenytyűzetet. (részeit leírni) > 6.) Fel kellett ismerni a mágnese lemez köteget (részeit leírni) > 7.) Melyik nem illik a többi közé? Winchester, Nyomtató, És még egy > adattároló (nem emlékszem rá) :) Itt 6 válaszlehetőség volt, ebből az egér és a nyomtató volt a rossz szerintem, a többi ugyanis adattároló volt. > 8.) Nem biztos, talán: Határozza meg a "fi" változásait PM rögzítési > módot feltételezve! Ennek megfelelően rajzolja le a d"fi"/dt, az olvasott > jelet! > 9.) Rajzolja le a mágnesszalag gyorsító illetve lassító függvényét! > Egyúttal jelölje meg melyik melyik! Miért kell lassítást ill. > gyorsítást alkalmazni? > 10.) Fel kellett ismerni az Írható v. Újraírható CD-t (Szerintem sima

11 CD > volt) Részeit le kellett írni! Szerintem is sima volt. > 11.) Kérdés melyik hov tartozik? Írható/olvasható; Olvasható > felsorolás: 3Mkazetta, CD-ROM, Vincs Eszter, Floppy stb... > 12.) Fel kellett ismerni a... rögzítést! Amikor 90 fokos > szögben érintekzik a szalag az író ill. olvasó fejjel! (Látszik hogy > nem tudtam > semmit) Lineáris rögzítést. Annak a részeit be kellett tudni írni, na ez az, ami a CD-n pl nincs rajta... :( > 13.) Fel kellett ismerni a többirányba páztázó vonalkódolvasót! Milyen > technikával működik? > 14.) Volt egy kétdimenziós dimenziós vonalkód! Kérdés: Alkalmas e > adattárolásra! Ha igen hogyan? > > Egyenlőre ennyi jutott eszembe! Végignéztem a zh-kat amik > fennvannak a címen! Sajna nem > sok olyan kérdés volt ami nálam fent van! :( Ha valami nagy hülyeséget > írtam volna, akkor javítsátok!! Ja és biztos volt még egy pár feladat, ha > valaki emlékszik rá ÍRJON!!! Közérdek!!! Volt egy redundaciás kérdés: Számítsa ki két helyiértékű decimális számnak-bcd kódban való ábrázolásánál- a redundanciáját! Ennek a megoldása a perif.pdf legelején van, de nekem nem egyértelmű a logaritmusos része. Az optomechanikus egér működését kellett kifejteni pár sorban (forgótárcsa volt a képen, és hogyan működik ez az eszköz) Kb ennyi, ha valakinek van még B csoportja, írjon, na és persze a többit is várjuk! C csoport 2. ZH kerdesei: Mi az EFM, es milyen CD-nel hasznaljak?

12 Egerentyu belulrol, miaz, mik a reszei. Jelolje be a feny fokuszat az alabbi abran: 1 szferikus, elotte valami fuggoleges lap, felette csik, hogy tavolsag. Hany adathordozo reteg van a floppyn? Hany savbol all egy cilinder a floppyn? Mi a sáv? Mi a rekord? Mi a blokk? Melyik egysegnel van szerepe ezeknek a fenti haromnak? 1 ilyen delta fi, vagy mi a fene kerdes (NRZI talan, negy betus, nemtom) Szamolja ki a 6,7,8 bites ASCII kodolas redundanciajat Szamit-e a "mozgo magneses adatrogzitesnel" a mozgo a nevben? Volt ket billentyu fajta, ennek reszeit kellett megmondani (Hall generatoros ill. merev erzekelos) MTBF ill. MCBF jelentese, dimenzioja. Optomechanikus egerben milyen helyzeterzekelesi eszkoz van? (harom lehetosegbol valasztani) Vekonyfilm olvasofej volt rajzolva, ezt kellett felismerni ZH kerdesek: Hogyan all ossze az amerikai rendszeru 12 pontos betu magassaga? Mi tartaozik egy betu tipusba? (valasztani kell het kozul) Mi a kulonbseg a nyomdai pont es a kepernyos pont kozott Hotranszferes nyomtato hogyan all ossze (abra) A lezernyomtato rogzito blokkjanak rajzat kellett felismerni, magyarazni TN abra, feny forog mint orult Ilyen kondis kep, harom sorba kotve, meg mellette valami egyeb, mi a kep? (tan LCD-nel korulnezni) Mennyivel vastagabb a kövér, mint a félkövér betu? (mennyivel tobb festek?) Hova sorolhato az offszet nyomtato? Mivel tudunk femre nyomtatni? Milyen elven mukodik a plazma kijelzo? (nemesgaz, stb.)

13 Elektronikus adattárolás: Rocco-féle kis bizbasz-határozó kiegészítve by DS RZ Φ: Alapból a vonalon van, 0-nál ill. 1-nél (jelközépnél) fél egységnyit megy le ill. fel. Φ\ t: lemenetnél V, felmenetnél Λ, a vonaltól balra Olvasott jel: jelhatár utáni első Φ\ t változás határozza meg RB Φ: Alapból a vonal alatt van, 1-nél fél egységnyire megy fel jelközépnél Φ\ t: lemenetnél V, felmenetnél Λ, a vonaltól balra Olvasott jel: az első Λ menetnél van egy NRZ Φ: csak jelközépnél vált, 0-nál vonal alá, 1-nél felé, de ha több ugyanolyan jel követi egymást, akkor nem vált Φ\ t: lemenetnél V, felmenetnél Λ, a vonaltól jobbra Olvasott jel: a Φ\ t-nek megfelelően NRZI Φ: 1-nél vált a vonal alá v. felé jelközépnél Φ\ t: lemenetnél V, felmenetnél Λ, a vonaltól jobbra Olvasott jel: minden Φ\ t változásnál PM Φ: 0-nál vonal alá jelközépnél, 1-nél felé, de két 1-es közt egy félúton lemegy, két 0 közt félúton felmegy Φ\ t: lemenetnél V, felmenetnél Λ Olvasott jel: csak a jelközépnél van jel, méghozzá a Φ\ t váltásnak megfelelően FM Φ: minden jelhatáron vált, valamint az 1-nél jelközépen is vált Φ\ t: lemenetnél V, felmenetnél Λ Olvasott jel: csak a jelközépnél történt váltásnál van MFM Φ: 1-eknél jelközépen, illetve két 0 között jelhatáron vált Φ\ t: lemenetnél V, felmenetnél Λ Olvasott jel: minden Φ\ t váltásnál MMFM Φ: 1-eknél jelközépen, 1-es utáni első 0-nál marad az 1-es szintje, ha több 0 jön egymás után, akkor a többi 0-nál nem vált Φ\ t: lemenetnél V, felmenetnél Λ Olvasott jel: minden Φ\ t váltásnál RLL Φ:Akkor vált, ha a lenti sötétkék bitek között 1-es következik (utána). Olvasott jel: Váltásnál Λ

14 A rögzítési eljárások a mágneses rétegen való tárolás történetében sokat változtak, fejlődtek. Ennek a fejlődésnek a rövid bemutatása segít megérteni a gyártók fejlesztési célkitűzésit és az elért eredmények jelentőségét. Kezdeti időkben az RZ 1 eljárást alkalmazták. Az alkalmazás a következő megfontoláson alapult: a bináris logikai értékeknek megfeleltettek egy-egy mágneses fluxus irányt (8. ábra) és ezen értékek közötti szakaszt =0 értéken hagyták. A fluxus változások reletív tulságosan ritkán követték egymást a szünetek miatt és így a rögzítendő adat mennyiség a hasznosítatlan területek miatt kisebb volt az elvárhatónál. Ezt a módszert követte az RB 2 eljárás. Itt szemléletben lényeges változás következett be. A dipólus fizikai kettősségét kihasználva a logikai 0 értéket a dipólus egyik értékének tekintették és a 0-ás jelek sorozatát hosszú fluxus változás mentes szakasz jelentette. Csak a logikai 1 értéket jelezték a dipólus ellenkező értékével. Ebből fakadóan az 1-es sorozatot fluxus változások sorozata adta meg. Azon érdemes elgondolkodni, hogy az érzékelés, azaz olvasás folyamatában milyen és hány fizikai mennyiség változás jelent tényleges és redundancia mentes információt. Ha megszemléljük az RB rögzítési eljárás sorában a fluxus változást és ennek következtében az értékelhető, mérhető feszültséget, akkor látható, hogy a logikai 1 értékhez két fluxus változás tartozik. Ez biztosan feleslegesen redundáns. Az előző fejezetből világosan kiderült, hogy a felületegységen történő rögzítésben fontos paramétereknek (d, y, s) a csökkentése nagy mértékben növeli a fajlagos tárolási kapacitást. A kezdeti időszakban erre még nem igen gondoltak és inkább a redundanciát akarták kiszűrtni. Azóta a felületi egységen rögzített adatok számának növelésére több sikeres eljárást dolgoztak ki. Ezek közül legjelentősebb az NRZ 3 és az NRZI 4. Ha NRZ rögzítés esetében a 0101 tipusú jel sorozatot vizsgáljuk, akkor látható, hogy az információ az egymásra következő fluxus változás sorozat. Nyilván való, hogy felesleges fluxus változás nincs, tehát egy logikai értéket egy fluxus változás képvisel. Ha analógiás alapon a rögzítési hatásosságra bevezetjük az információ rögzítés hatásfokát, akkor röviden algebrai alakban megfogalmazva h= b f 5. Tehát az NRZ és az NRZI, a worst case jelsorozatainak figyelembe vételével 100%-os hatásfokú. Ezeknek az eljárásoknak is van kellemetlen tulajdonsága, mégpedig a hosszú azonos logikai értéket tartalmazó jel sorozatok, azonban ezeket a rögzítési módszereket szalagoknál alkalmazták és alkalmazzák, ahol a páratlan parítás segítségével a jelsorozatok elemeinek összeolvadása elhárítható. A PM 6, az FM 7, az MFM 8, az MMFM 9 első sorban lemezeken történő rögzítések módszerei. Az első ránézésre a PM és az FM, mint sorminta nagyon hasonlít egymásra, ennek ellenére a létrehozás elveiből következően az eltérés lényegbe vágó. Az MFM és MMFM rögzítési hatásfoka is 100%-os. 1 Return to Zero, nullára visszatérő 2 Return to Base, alapra visszatérő 3 Non Return to Zero, nullára vissza nem térő. A mágneses fluxus változás egy meghatározott iránya a 0-t a másik az 1-t jelenti. A 0101 jelsorozat esetén a váltakozások egymást követik, de felesleges változás nincs. A 0-ás, ill 1-es jel sorozatok esetén azonban nincs változás, csak az ilyen jel sorozatok határán. 4 Non Return to Zero Interchange, nulla változásra vissza nem térő. A mágneses fluxus az 1-t jelenti. A 0101 jelsorozat esetén a váltakozások csak az 1 értéknél vannak és felesleges változás nincs. A 0-ás sorozat esetén azonban nincs változás. Az 1-es jelsorozatok esetében minden 1-esnél lesz változás. 5 Ahol h= az információ rögzítés hatásfoka, b= a rögzítendő bitek száma, f= a rögzítéshez szükséges fluxusok száma. 6 Phase Modulation, fázis moduláció. A mágneses tér jelközépen minden logikai értékre változik: az 1 hatására pozitív, a 0 hatására negatív irányba. Azaz ellenkező fázisú a változás a különböző logikai értékeknél. A 010 sorozatoknál változás csak jelközépen van. A nullás és egyes sorozatokban a mágneses tér irányváltozásának megtartása érdekében szükség van a jelhatárokon történő változásra is. 7 Frequency Modulation, frekvencia moduláció. Ennél rögzítési módszernél jelközépen csak a logikai 1 érték hatására van változás, és a változás iránya közömbös. A logikai 0 érték esetén csak jelhatáron van változás és a válozás iránya itt is közömbös. A 010, vagy 111 sorozatok esetén, hogy jelközépen mindig legyen változás az 1 logikai érték esetén is szükség van a jelhatáron történő változásra. Az egyes és a nullás sorozatok rögzítési frekvenciáját összehasonlítva, látható, hogy a két sorozat frekvenciájának aránya 2. A feekvencia modulációs elnevezést ez az eljárás ezért kapta. 8 Modified Frequncy Modulation, módosított frekvencia moduláció. Alapelveiben ez is freknecia modulációs eljárás, azonban a nem hasznos fluxus változások számát ez a módszer csökkenti. Változás van minden egyesnél (1), sorozat nullák (0) határán, kivéve az egyest megelőző és követő nulla esetét. 9 Modified, Modified Frequncy Modulation, M 2 FM, kétszer módosított frekvencia moduláció. Az MFM-hez képest eltérés van a sorozat nullák (0) határán, ugyanis itt csak minden második nulla határán történik fluxus változás.
