1 H DE7187

2 2

3 3

4 4

5 5

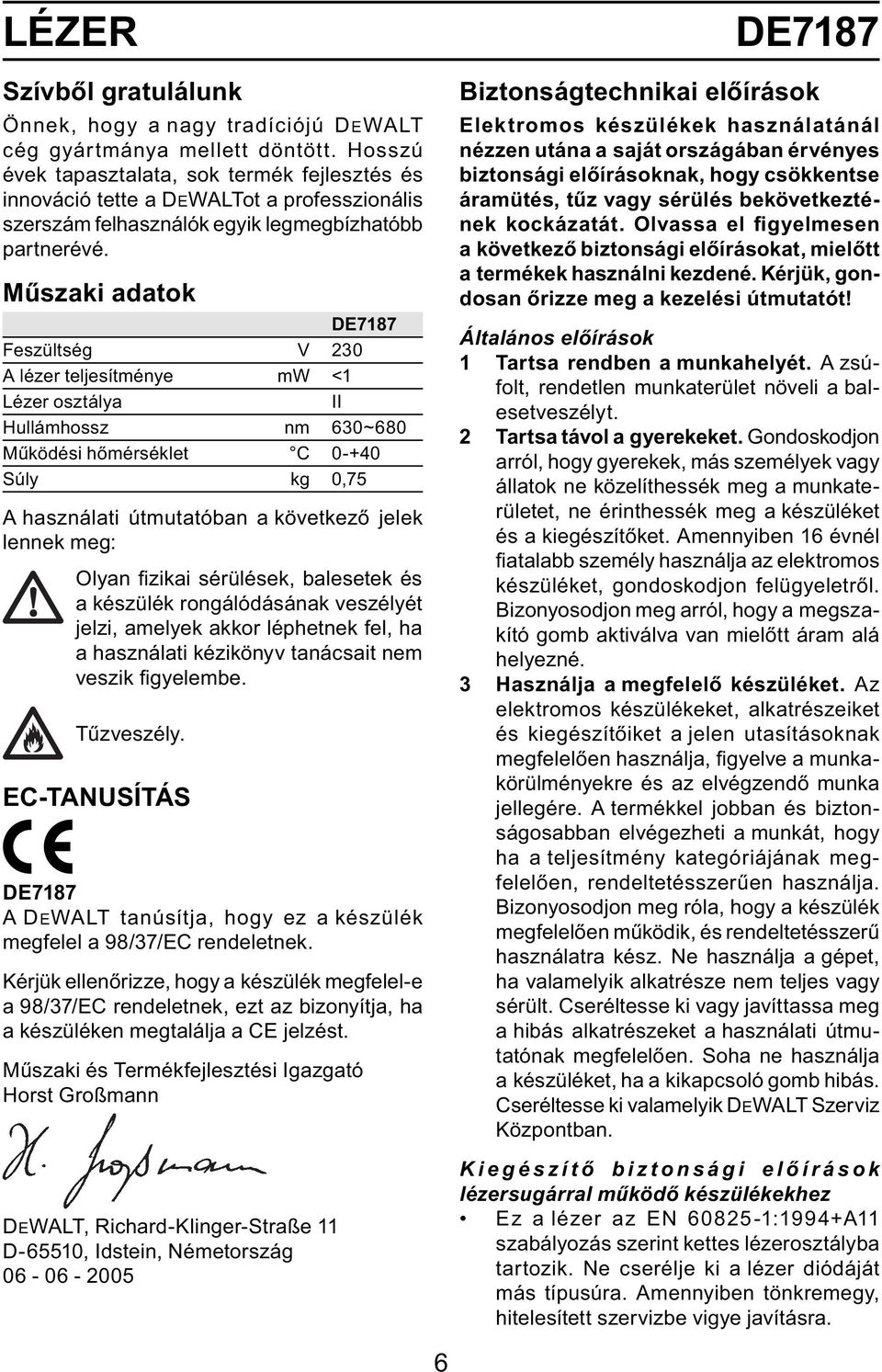

6 LÉZER Szívből gratulálunk Önnek, hogy a nagy tradíciójú DEWALT cég gyártmánya mellett döntött. Hosszú évek tapasztalata, sok termék fejlesztés és innováció tette a DEWALTot a professzionális szerszám felhasználók egyik legmegbízhatóbb partnerévé. Műszaki adatok DE7187 Feszültség V 230 A lézer teljesítménye mw <1 Lézer osztálya II Hullámhossz nm 630~680 Működési hőmérséklet C Súly kg 0,75 A használati útmutatóban a következő jelek lennek meg: Olyan fi zikai sérülések, balesetek és a készülék rongálódásának veszélyét jelzi, amelyek akkor léphetnek fel, ha a használati kézikönyv tanácsait nem veszik fi gyelembe. Tűzveszély. EC-TANUSÍTÁS DE7187 A DEWALT tanúsítja, hogy ez a készülék megfelel a 98/37/EC rendeletnek. Kérjük ellenőrizze, hogy a készülék megfelel-e a 98/37/EC rendeletnek, ezt az bizonyítja, ha a készüléken megtalálja a CE jelzést. Műszaki és Termékfejlesztési Igazgató Horst Großmann DEWALT, Richard-Klinger-Straße 11 D-65510, Idstein, Németország DE7187 Biztonságtechnikai előírások Elektromos készülékek használatánál nézzen utána a saját országában érvényes biztonsági előírásoknak, hogy csökkentse áramütés, tűz vagy sérülés bekövetkeztének kockázatát. Olvassa el figyelmesen a következő biztonsági előírásokat, mielőtt a termékek használni kezdené. Kérjük, gondosan őrizze meg a kezelési útmutatót! Általános előírások 1 Tartsa rendben a munkahelyét. A zsúfolt, rendetlen munkaterület növeli a balesetveszélyt. 2 Tartsa távol a gyerekeket. Gondoskodjon arról, hogy gyerekek, más személyek vagy állatok ne közelíthessék meg a munkaterületet, ne érinthessék meg a készüléket és a kiegészítőket. Amennyiben 16 évnél fi atalabb személy használja az elektromos készüléket, gondoskodjon felügyeletről. Bizonyosodjon meg arról, hogy a megszakító gomb aktiválva van mielőtt áram alá helyezné. 3 Használja a megfelelő készüléket. Az elektromos készülékeket, alkatrészeiket és kiegészítőiket a jelen utasításoknak megfelelően használja, fi gyelve a munkakörülményekre és az elvégzendő munka jellegére. A termékkel jobban és biztonságosabban elvégezheti a munkát, hogy ha a teljesítmény kategóriájának megfelelően, rendeltetésszerűen használja. Bizonyosodjon meg róla, hogy a készülék megfelelően működik, és rendeltetésszerű használatra kész. Ne használja a gépet, ha valamelyik alkatrésze nem teljes vagy sérült. Cseréltesse ki vagy javíttassa meg a hibás alkatrészeket a használati útmutatónak megfelelően. Soha ne használja a készüléket, ha a kikapcsoló gomb hibás. Cseréltesse ki valamelyik DEWALT Szerviz Központban. Kiegészítő biztonsági előírások lézersugárral működő készülékekhez Ez a lézer az EN :1994+A11 szabályozás szerint kettes lézerosztályba tartozik. Ne cserélje ki a lézer diódáját más típusúra. Amennyiben tönkremegy, hitelesített szervizbe vigye javításra. 6

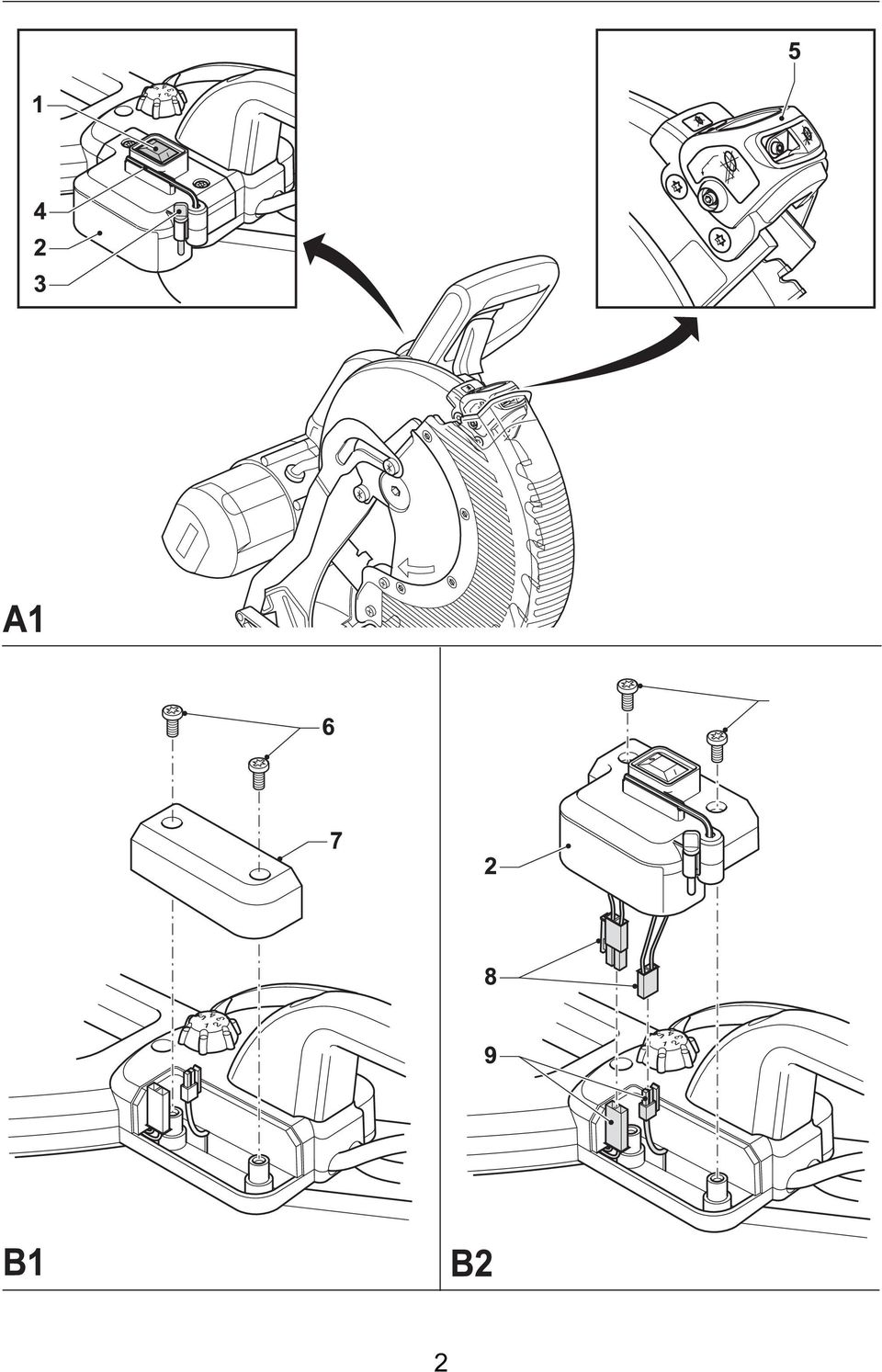

7 A lézert csak rendeltetésének megfelelően alkalmazza. Vizsgálatok bizonyítják, hogy a kettesosztályú lézer sugara nem okoz károsodást a szemnek, amennyiben nincs 0,25 másodpercnél tovább kitéve annak. Általában a szempillák elegendő védelmet nyújtanak a szemnek. Amennyiben a lézertől mért távolság meghaladja az egy métert első osztályba tartozónak tekinthető és ezért teljesen biztonságosnak. Soha ne nézzen közvetlenül és szabadon a lézersugárba. Ne használjon optikai eszközöket, hogy belenézhessen a lézersugárba. Ne helyezze a készüléket, olyan helyzetbe, ahol a lézersugár valamely személyt fejmagasságban érhet. Jelzések az alkatrészen Az alkatrészen a következő jelzések találhatók: Használat előtt olvassa el a használati útmutatót. Figyelmeztetés: Lézer Biztonsági fi gyelmeztetés: kettesosztályú lézer A csomagolás tartalma A csomag tartalmaz 1 Lézer 1 Kapcsoló doboz 1 Torx T20 kulcs 1 Allen 2,5 mm kulcs 1 Használati útmutatót A gép üzembe helyezése elõtt, alaposan olvassa át a kezelési utasítást, és legyen tisztában a készülék működésével. Leírás (A Ábra) A DE7187 lézert arra tervezték, hogy lézer sugarakat bocsásson ki és megnövelje a DEWALT gérvágó használati lehetőségeit. 1 beindító/leállító gomb 2 a gomb doboza 3 ravasz blokkoló 4 Allen kulcs 5 A lézer fejtámasza Összeszerelés és beállítás Ezt az alkatrészt ne csatlakoztassa semmilyen más készülékhez, csak is a DEWALT DW716/DW718 gérvágóhoz. Kérjük, tanulmányozza az elektromos készüléke használati útmutatóját. A beindító gomb dobozának felszerelése (B1 & B2 Ábrák) Bizonyosodjon, meg a felől, hogy az elektromos készülék ki van húzva a hálózatból. Bizonyosodjon meg a felől, hogy a beindító/leállító gomb (1) leállítás pozícióban legyen. Lazítsa meg a csavarokat (6) és távolítsa el őket. Vegye le a fedőt (7). Csatlakoztassa a beindító gomb dobozának csatlakozóit (8) a belső kábel csatlakozóihoz (9). A csatlakozókat óvatosan helyezze el a nekik szánt területre. Rögzítse a beindító gomb dobozát (2) a markolatban a csavarokat használva (6). A Lézer fejtámasz felszerelése (C1-C4 Ábrák) Lazítsa meg a csavarokat (11) és távolítsa el őket. Távolítsa el az alsó védőt (12). Lazítsa meg a csavarokat (13) és távolítsa el őket. Óvatosan távolítsa el az üreg fedőjét (14). Húzza ki az üreg fedőjének csatlakozóját (15). A fedőt őrizze meg, a későbbiekben szüksége lehet rá a lézer fejtámaszának eltávolítása során. Csatlakoztassa a lézer fejtámaszának (5) csatlakozóit (16) a belső kábel csatlakozóihoz (15). A csatlakozókat óvatosan helyezze el a nekik szánt területre. Rögzítse a a lézer fejtámaszát (5) a felső védőre (17) markolatban a csavarokat használva (13). Helyezze vissza az alsó védőt (12). Húzza meg a csavarokat (11). 7

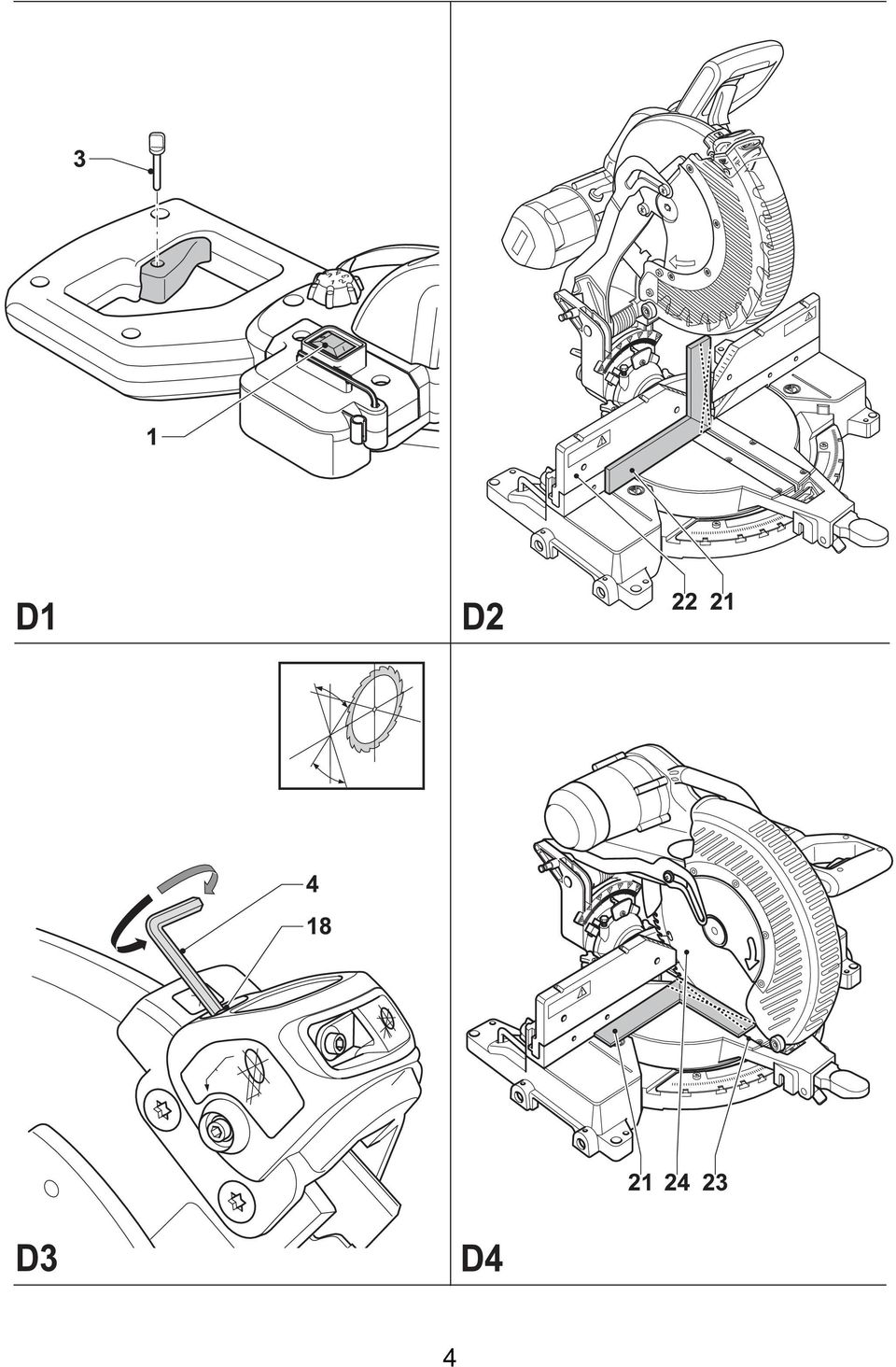

8 A Lézer fejtámasz felszerelése (D1-D8 Ábrák) Állítsa be a fűrész fejtámaszát függőleges irányú vágáshoz. A ravasz blokkolóját (3) illessze be a ravasz beindítójának (18) résébe. Nyomja a ravasz blokkolóját (3) addig, amíg az be nem ugrik a helyére. Kapcsolja be a lézert. Végezze el a beállításokat a következőekben leírtak szerint, hogy a lézer sugár megfelelő vonalban legyen. Ismételje a beállítást addig, amíg a lézer sugár megfelelő vonalakat mutat. Kapcsolja ki a lézert. Helyezze az Allen kulcsot (4) és a ravasz blokkolóját (3) biztos helyre a későbbi beállításokhoz. Az asztalra merőleges beállítás (D2 & D3 ábrák) Emelje a fűrész fejtámaszát felső pihenő állásba. Helyezzen egy derékszögű háromszöget (21) az asztalra és a vezetővel szemben (22). Figyelmeztetés: A fűrész vágólapjának fogait ne érintse a derékszögű háromszöghöz. Az Allen kulcs (4) segítségével fordítsa el a beállító csavart (18) amennyire szükséges, hogy a lézersugarat a derékszögű háromszög pereméhez igazítsa. A vezetőre merőleges beállítás (D4 & D5 Ábrák) Mozdítsa el lefelé a fejtámaszt addig amíg a lap a fűrész vágósíkjába nem kerül (23). Helyezzen egy derékszögű háromszöget (21) az asztalra és támassza neki a lapnak (24). Figyelmeztetés: A fűrész vágólapjának fogait ne érintse a derékszögű háromszöghöz. Az Allen kulcs (4) segítségével fordítsa el a beállító csavart (19) amennyire szükséges, hogy a lézersugarat a derékszögű háromszög pereméhez igazítsa. A lappal párhuzamos beállítás (D3 & D6 Ábrák) Emelje a fűrész fejtámaszát felső pihenő állásba. Helyezzen egy derékszögű háromszöget (21) az asztalra és az éllel szembe (23), miközben beállítja a lézer sugarát a derékszögű háromszög pereméhez. Engedje le a fejtámaszt és fi gyelje a lézersugarat. Figyelmeztetés: A fűrész vágólapjának fogait ne érintse a derékszögű háromszöghöz. Ha a sugár mozogna, fordítsa el a beállító csavart (18) amennyire szükséges, hogy a lézersugarat a derékszögű háromszög pereméhez igazítsa. A lézersugár beállítása (D7 & D8 Ábrák) Mozdítsa el lefelé a fejtámaszt addig amíg a lap a fűrész vágósíkjába nem kerül (23). Helyezzen egy derékszögű háromszöget (21) az asztalra és támassza neki a lapnak (24). Figyelmeztetés: A fűrész vágólapjának fogait ne érintse a derékszögű háromszöghöz. Fordítsa el a beállító csavart (20), amennyire szükséges, hogy a lézer sugarat a lap bal széléhez igazítsa. Használati útmutatások Mindig tartsa be a biztonsági és alkalmazási tanácsokat. Győződjön meg a felől, hogy az alkatrész szilárdan van felszerelve. A hőmérséklet hirtelen változásai a belső részek mozgását okozhatják., ami befolyásolhatja az alkatrész működésének pontosságát. Amennyiben ilyen körülmények között alkalmazza, rendszeresen ellenőrizze az alkatrész működésének pontosságát. Kérjük, tanulmányozza az elektromos készüléke használati útmutatóját! Tudakozódjon a csövek és az elektromos kábelek elhelyezéséről. 8

9 Csak kicsi nyomást gyakoroljon a készülékre. A nagy nyomás nem gyorsítja a fúrást, inkább rontja a fúrás hatékonyságát és lerövidíti a készülék hasznos élettartamát. Ki és bekapcsolás (A Ábra) A lézer bekapcsoláshoz a beindító/leállító gombot (1) állítsa «I» állásba. A lézer kikapcsolásához a beindító/leállító gombot (1) állítsa «O» állásba. Vágás végrehajtása Rajzoljon egy vágási vonalat a munkadarabon. Helyezze a munkadarabot a vezetővel szemben. Kapcsolja be a lézert. Állítsa be a lézert a vágási vonalba. Kapcsolja be a készüléket és végezze el a vágást. A vágás elvégzése után kapcsolja ki a készüléket és várja meg amíg a fűrészlap teljesen megáll és csak ezután helyezze a felső pihenő állásba a fejtámaszt. Kapcsolja ki a lézert. Karbantartás Az Ön DEWALT készüléke minimális karbantartás mellet hosszú távú felhasználásra lett tervezve. A készülék folyamatos megfelelő működése nagymértékben függ az alapos ápolástól és a rendszeres tisztítástól. Környezetvédelem A terméket életciklusa végén tilos más háztartási hulladékkal együtt eldobni. Annak érdekében, hogy a nem ellenőrzött körülmények között kidobott hulladék ne legyen ártalmas a környezetre és az egészségre, kérjük, a terméket válassza el a többi hulladéktól és tegye lehetővé az anyagok minél nagyobb mértékű újrahasznosítását. A készülék elhasználódása esetén kérjük, vegye fel kapcsolatot azzal az üzlettel, amelyben a terméket vásárolta, vagy a helyi önkormányzattal, ahol részletes tájékoztatást kaphat arról, hogy milyen módon járulhat hozzá a környezetvédelmi szempontból, biztonságos újrahasznosításhoz. DEWALT a termékeire az élettartamuk lejártával visszavételi lehetőséget kínál. Ez a szolgáltatás ingyenes. Ha igénybe veszi ezt a szolgáltatást, kérjük, juttassa el készülékét a legközelebbi DEWALT szervizbe, melyekről a Magyarországi Képviseletnél érdeklődhet. Itt a készülékeket a környezetvédelmi előírásoknak megfelelően fogják megsemmisíteni. A legközelebbi szerviz címét megtalálja ebben a használati utasításban. A szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat: Tisztítás Rendszeresen tisztítsa meg az alkatrészt egy lágy ronggyal. A fejtámasz beállító csavarja eltömődhetnek fűrészporral. Használjon magasnyomású levegőt a beállító csavarok tisztításához. Amikor szükséges tisztítsa meg a lencsét egy lágy ronggyal vagy alkohollal átitatott pamuttal. Semmilyen más tisztítószert ne használjon. 9

10 DEWALT GARANCIÁLIS FELTÉTELEK Gratulálunk Önnek az értékes DEWALT készülék megvásárlásához. Termékeinkre 12 hónapos garanciát biztosítunk. 30 napos cseregarancia Amennyiben egy DEWALT termék a vásárlásától számított 30 napon belül meghibá-sodik és a DEWALT szakszerviz a javításra átadott készülék meghibásodását garanciális esetként elismeri, úgy a terméket rövid időn belül megjavítjuk, illetve újra cseréljük. 12 hónapos ingyen szerviz Magában foglalja a készülék ingyenes ellenőrzését, de az elkopott alkatrészek ellenértékét meg kell téríteni. A jótállás a fogyasztó törvényből eredő jogait nem érinti. 1. A DEWALT kötelezettséget vállal arra, hogy a garanciális javításokat a 49/2003. (VII. 30.) GKM és a 151/2003 (IX.22.) sz. magyar Korm. Rend. szerint végzi. a./ A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért azt őrizze meg. b./ Vásárláskor az eladónak a ga-ranciakártyán fel kell tüntetnie a vá-sárlás időpontját, a termék típusát vagy termékkódját, a kereskedés nevét, címét pedig a jótállási jegyre rá kell bélyegezni. Ennek alapján szerez jogosultságot a vevő a garancia időn belüli ingyenes garanciális javításra. c./ Jótállási javítást csak érvényes jótállási jegy alapján végezhetnek a kijelölt szervizek. d./ A jótállási jegyen történt bármi-lyen javítás, törlés vagy átírás, valótlan adatok bejegyzése, a jótál-lási jegy érvénytelenségét vonja ma-ga után. e./ Elveszett jótállási jegyet csak a vásárlási számla felmutatásával, térítés ellenében tudunk pótolni! f./ A jótállási jegy szabálytalan kiál-lítása vagy a fogyasztó részére tör-ténő átadásának elmaradása nem érinti a jótállási kötelezettségvállalás érvényességét. 2. Nem terjed ki a garancia: a./ Ha a hiba rendeltetésellenes használat, átalakítás, szakszerűtlen kezelés, helytelen tárolás, elemi kár vagy egyéb, vásárlás után keletkezett okból következett be. /A rendeltetésellenes használat elkerülése céljából a termékhez magyar nyelvű vásárlói tájékoztatót mellékelünk és kérjük, hogy az abban foglaltakat saját érdekében tartsa be!/ b./ Azon alkatrészekre, amelyeknél a meghibásodás garanciaidőn belül a helyes kezelés, karbantartás szerinti rendeltetésszerű üzemeltetés mellett az alkatrészek természetes elhasz-nálódása, kopása következtében állt elő. /ezek a következők: megmunkáló szerszámok pl. vágószerszám, fűrész-lánc, fűrészlap, gyalukés stb. továbbá: meghajtószíj, csapágy, szénkefe, csillagkerék kpl. / c./ A készülék túlterhelése miatt je-lentkező hibákra, amelyek a hajtómű meghibásodásához, vagy egyéb ebből adódó károkhoz vezetnek. d./ A termék nem hivatalos DEWALT szervizben történt javításából eredő hibákra. e./ Az olyan károsodásokra, amelyek nem eredeti DEWALT kiegészítő ké-szülékek és tartozékok használatából adódnak. 3. A fogyasztó a kijavítás iránti igényét a forgalmazónál, illetve a jótállási jegyen feltüntetett javító- szolgálatnál érvényesítheti. Garanciális javításnál az oda- és visszaszállítás igazolt költségét a leggazdaságosabban igénybevehető szállítási mód -hivatalosan rögzített díjszabásánakmegfelelően a szer-vizállomás téríti /A rövid javítási határidő érdekében kérjük a készüléket postán (por-tósan) közvetlenül a Márkaszervizbe küldeni!/ -Meghosszabbodik a jótállási idő a kijavítási idő azon részével, amely a-latt a fogyasztó a terméket nem tudta rendeltetésszerűen használni. -A jótállási és szavatossági jogok érvényesíthetőségének határidején belül a terméknek vagy jelentősebb részének kicserélése (kijavítása) e-setén a kicserélt (kijavított) termékre (termékrészre) 12 hónap jótállást biz-tosítunk. Ezek a következők: motor illetve állórész, forgórész, elek-tronika. 4. Garanciális javítás esetén a szerviznek a garanciakártyán az alábbi adatokat kell feltüntetnie: A garanciális igény bejelen-tésének dátumát, a hiba rövid leírását, a javítás módját és idő-tartamát, a készülék visszaadásának időpontját, javítás időtartamával meg-hosszabbított új garanciaidőt 5. Arra törekszünk, hogy szerviz-hálózatunkon keresztül kiváló ja-vítószolgáltatást, zökkenőmentes al-katrészellátást, és széles tartozék-palettát biztosítsunk. 6. A fogyasztót a Polgári Törvénykönyvről szóló évi IV. törvény aiban, valamint a 49/2003. (VII. 30.) GKM rendeletben meghatározott jogok illetik meg. Gyártó: DEWALT Richard-Klinger Str. 11. D Idstein/Ts. Importőr/Forgalmazó: Erfaker Kft Budapest Késmárk u. 9. zst

11 BLACK & DECKER GMBH MAGYARORSZÁGI KERESKEDELMI KÉPVISELET Tel. Fax. Iroda 1016 Bp. Galeotti u ROTEL Kft. KÖZPONTI MÁRKASZERVIZ Tel/fax 1163 Bp. (Sashalom) Thököly út , S.O.S Város Szervizállomás Cím Telefon Baja Mofüker Kft. 6500, Szegedi út 9. 79/ Békéscsaba Weyland - Gép 5600, Kazinczy út / Cegléd Megatool Kft. 2700, Széchenyi út 4. 53/ Debrecen Spirál-szerviz Kft 4025, Nyugati út / Dorog Tolnai Szerszám Kft. 2510, István Király út / Dunaújváros Euromax 2400, Kisdobos u / Gyöngyös Mátra Műszaki Kereskedés 3200, Vértanú utca / Győr Élgép 2000 Kft. 9024, Kert u / Hajdúböszörmény Villforr szerszámüzlet 4220, Balthazár u / Kalocsa Vén-szer 6300, Pataji u / Keszthely Cserép Miklós Vasker Kft 8360, Rezi u. 2 83/ Kaposvár Kaposvári Kisgépjavító 7400, Fő u / Kecskemét Németh Józsefné 6000, Jókai u / Miskolc Servintrade Kft. 3530, Kóris Kálmán út / Nagykanizsa Új-Technika Kft. 8800, Teleki út / Nyíregyháza Charon Trade 4400, Kállói út 85/b 42/ Nyíregyháza Tóth Kisgépszerviz 4400, Vasgyár u.2/f 42/ Pécs Elektrió Kft. 7623, Szabadság u / Sárvár M&H Kft. 9600, Batthyány u.28 95/ Sopron Profi l Motor Kft. 9400, Baross út / Szeged Csavarker szerszámüzlet 6721, Brüsszeli krt / Szekszárd Valentin 7100, Rákoczi u / Székesfehérvár Kisgépcenter Bt. 8000, Széna tér 3. 22/ Szolnok Ronor-szerszám Kft 5000, Délibáb u 2. 56/ Szombathely Rotor Kft. 9700, Vasút u / Tatabánya Interprémium 2800, Madách Imre u. 1/E 34/ Tápiószecső Ács Imre 2251, Pesti út / Veszprém H-szerszám Kft 8200, Budapesti u / Zalaegerszeg Taki-Tech 8900, Pázmány Péter u / KICSERÉLT FŐDARABOK JEGYZÉKE Szelvény száma Kicserélt fődarab Kicserélt fődarab új jótállás határideje Dátum aláírás / PH Megnevezése Száma 11

12 DEWALT JÓTÁLLÁSI JEGY... tipusú... gyártási számú... termékre a vásárlás (üzembe helyezés) napjától számított 12 hónapig terjedő jótállást vállalunk. A jótállás a fogyasztó törvényből eredő jogait nem érinti és nem korlátozza. Gyártó neve, címe: Importáló neve, címe: ERFAKER Kft Budapest, Késmárk u. 9. A vásárlás (üzembe helyezés) napja: hó... nap.... /P.H./ aláírás Jótállási szelvények Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Igény bejelentés időpontja:... Javításra átvétel időpontja:... Hiba oka:... Javítási mód/dátum.:... Visszaadás időpontja:... A jótállás új határideje:... Szerviz neve:... Munkalapszám: hó... nap... /P.H./ aláírás Levágandó jótállási szelvények Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás Jótállási szelvény Típus:... Gyártási szám:... Eladás kelte: hó...nap Eladó szerv:... /P.H./ aláírás 12

13 13

14 14

15 CZ ZÁRUČNÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRUČNÝ LIST CZ H měsíců hónap 12 PL SK miesięcy mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzedaży SK Číslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pečiatka predajne Podpis

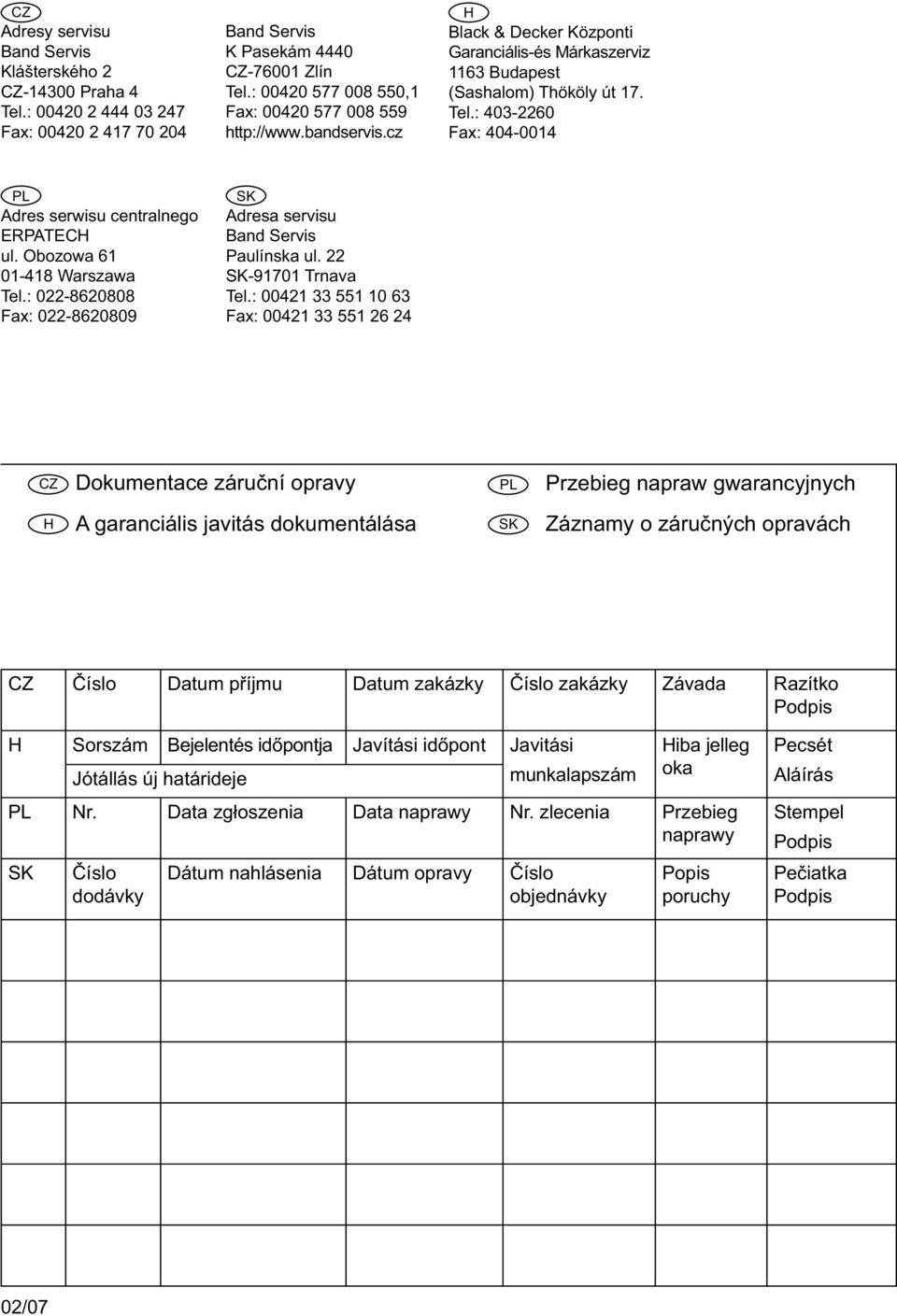

16 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Obozowa Warszawa Tel.: Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: CZ Dokumentace záruční opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis H Sorszám Bejelentés időpontja Javítási időpont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg naprawy SK Číslo dodávky Dátum nahlásenia Dátum opravy Číslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pečiatka Podpis 02/07
