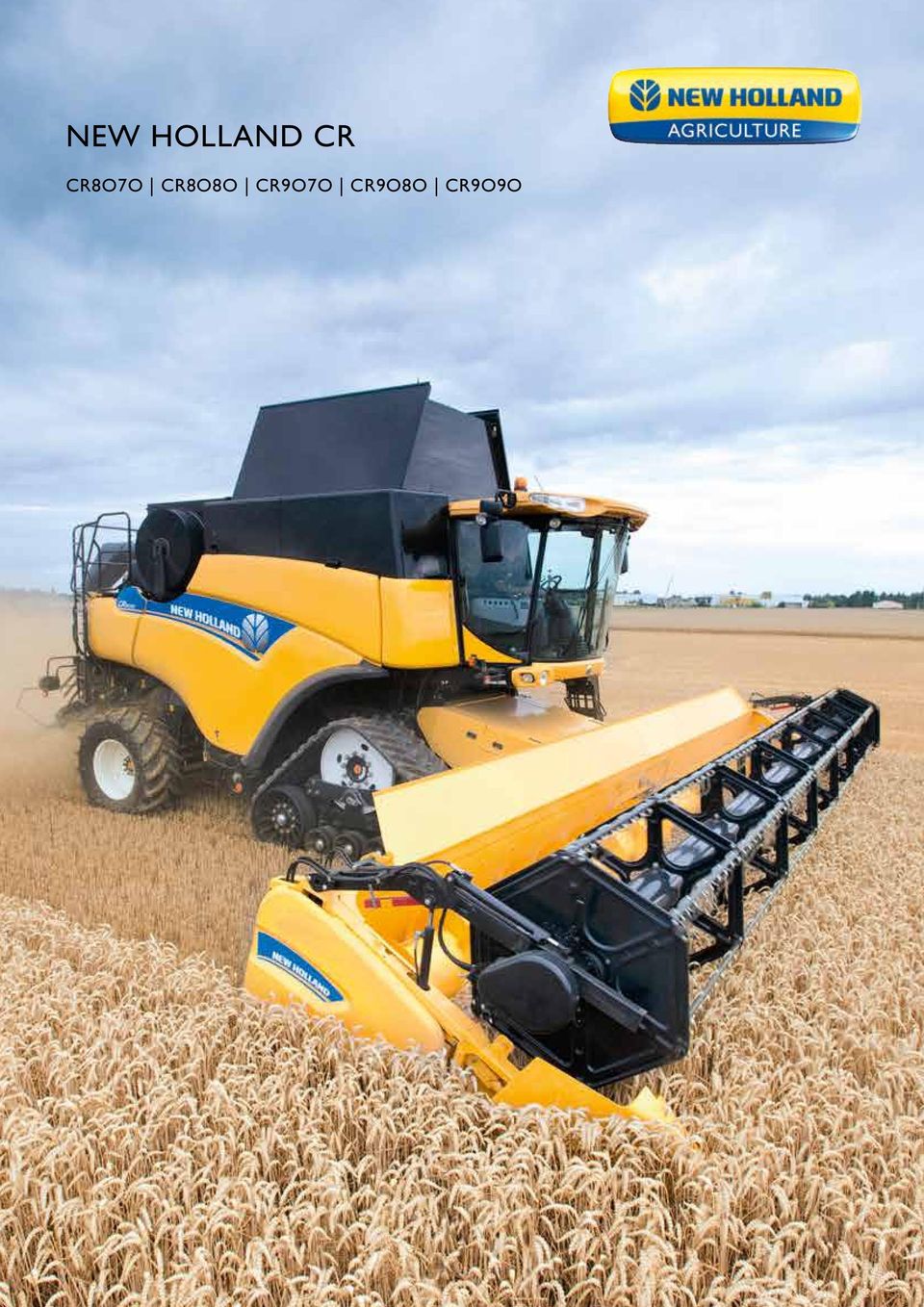

1 NEW HOLLAND CR CR8O7O CR8O8O CR9O7O CR9O8O CR9O9O

2 2 3 NEW HOLLAND CR SZÉRIA Az iker rotoros New Holland CR kombájnok prototípusainak több mint 35 évvel ezelőtti bemutatása jelentős mérföldkő volt a gabona betakarítógépek evolúciós fejlődésében. Napjaink legújabb generációs CR9000-es kombájnjaival a legjobb minőségű tisztamag és kiválóan felhasználható szalma egy időben állítható elő az dupla rotoros cséplőrendszer kedvező tulajdonságainak köszönhetően. Ugyanakkor olyan legújabb kori mérnöki fejlesztéseknek köszönhetően mint az IntelliSteer TM DGPS alapú robotkormányzás, az IntelliCruise TM menetsebesség szabályzó automatika, az Opti-Spread TM precíziós pelyvaszóró vagy a Smart-Trax TM gumihevederes járószerkezet tovább növelik a CR9000-sek termelékenységét. Mindezen fejlesztések is hozzájárulnak ahhoz, hogy a New Holland CR kombájnok továbbra is úgy ismertek szerte a világon, mint a létező legnagyobb teljesítményű és leghatékonyabb betakarítógépek. Magtartály kapacitás 17'' Rotor CR807O 22 '' CR8O8O CR9O7O CR9O8O Rotor Betakarítási teljesítmény CR9O9O A CR kombájnok teljesítménye első ránézésre is nyilvánvaló lehet a külső szemlélő számára. A géptípus első számjegye a 8 vagy 9 a rotorok átmérőjét jelöli. A 8-as jelenti a kisebb 432 mm-es, míg a 9-es a nagyobb 559 m-es rotorokat jelöli. Az utolsó két számjegy, vagyis a 70-es, 80-as vagy 90-es szám pedig az adott modell szérián belüli teljesítménybeli pozícióját jelöli.

3 AZ ÉV KOMBÁJNJA 2012 PIACVEZETŐ BETAKARÍTÁSI TELJESÍTMÉNY Ahogyan a Guinness által 2008-ban bejegyzett világrekord is tanúsítja a CR9000 Elevation kombájnok egyedülálló betakarítási teljesítménnyel bírnak, a CR9090-es kombájn 8 óra alatt nem kevesebb mint 551 tonna búzát takarított be. Az 571 LE-s FPT Cursor motor garantálja a kellő erőt és nyomatékot ami ehhez a nagy területteljesítményhez szükséges, a kifinomult cséplési és leválasztási rendszer pedig biztosítja a legkiválóbb tisztamag és szalma minőséget. Az IntelliSteer TM GPS alapú kormányautomatika használata a lehető legpontosabb veszteségmentes betakarítást segíti elő. A CR kombájnok a leggyorsabb betakarítás zálogai. PRÉMIUM MINŐSÉGŰ BETAKARÍTÁS A felülmúlhatatlan tisztamag és szalma minőség a lágy és igen hatékony Twin Rotor TM iker rotoros technológiának köszönhető. A törött szemeknek pedig búcsút inthetünk hiszen piacvezető 0,1 %-os tört-tisztamag arány is elérhető. Az Opti Clean TM rendszerrel a legtisztább betakarítást végezhetjük, két különböző gyári rotor konfiguráció között választhatunk. ALACSONY FENNTARTÁSI KÖLTSÉGEK Az ECOBLUE TM SCR technológiával működő Tier 4-es emissziót teljesítő erőforrások nagyságrendekkel csökkentik a gépek üzemeltetési költségeit, az üzemanyag fogyasztás mindemellett mintegy 10 %-al csökken az előd modellekhez képest. A szerviz intervallumok 600 órásak, ami szintén csökkenti költségeinket. A gyárilag rendelhető Smart-Trax TM gumihevederes járószerkezet használata a legszélesebb gumiabroncsokhoz képest is csökkentett talajnyomást eredményez. PIACVEZETŐ GÉPKEZELŐ KOMFORT Amikor a gépkezelő belép egy CR kombájn kabinjába azonnal érezheti, hogy ott prémium kényelemben fogja tölteni munkanapjait. Amellett, hogy méretében is a legnagyobb (3,12 m 3 -es), egyben a legcsendesebb is a piacon, hiszen zajszintje mindössze 74 db(a). A legújabb IntelliView IV-es érintőképernyős kezelőfelületű monitoron valamennyi kulcsfontosságú paraméter látható és beállítható, így egyedülálló kényelemben a leghatékonyabb szabályozást érhetjük el.

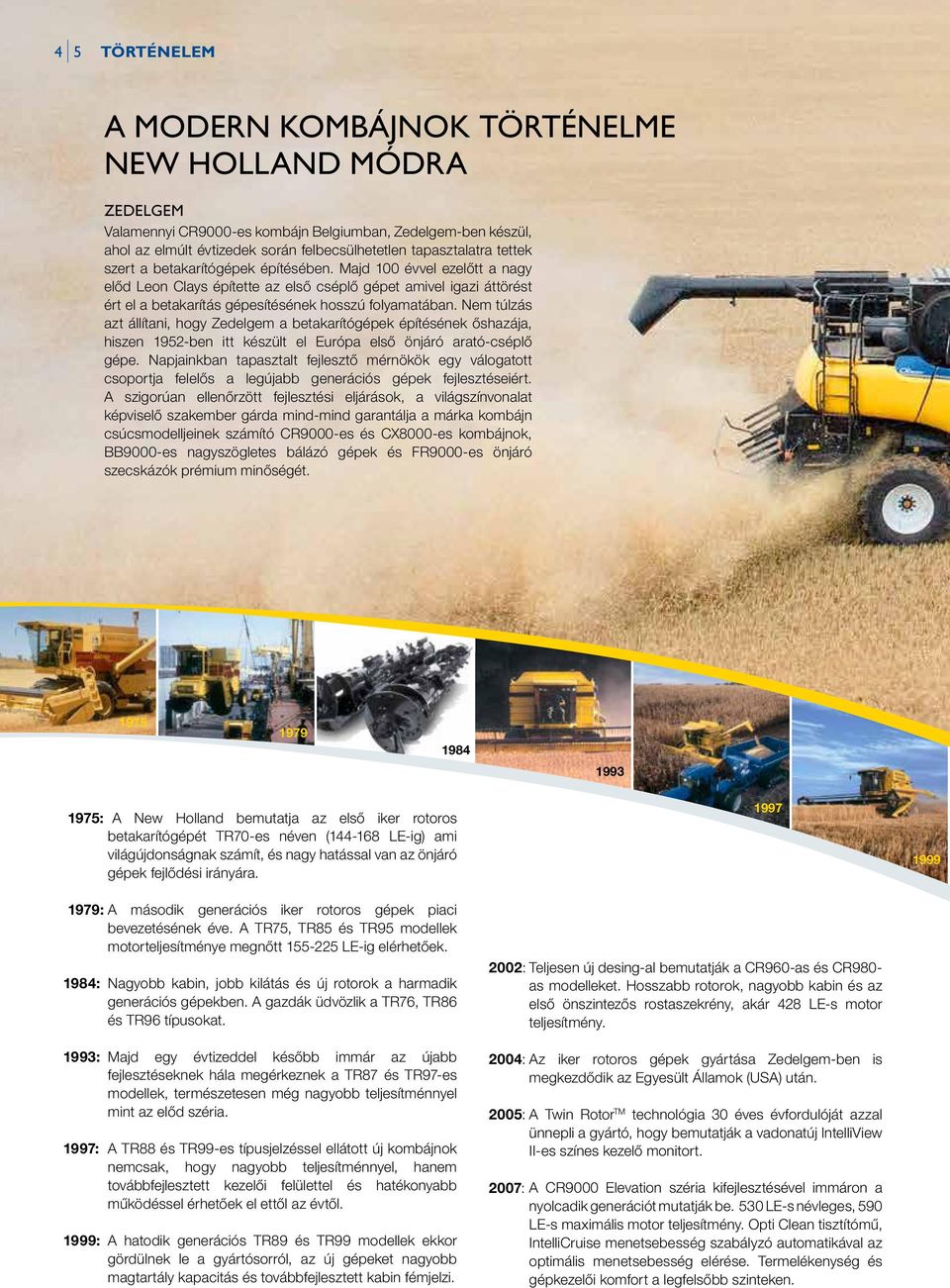

4 4 5 TÖRTÉNELEM A MODERN KOMBÁJNOK TÖRTÉNELME NEW HOLLAND MÓDRA ZEDELGEM Valamennyi CR9000-es kombájn Belgiumban, Zedelgem-ben készül, ahol az elmúlt évtizedek során felbecsülhetetlen tapasztalatra tettek szert a betakarítógépek építésében. Majd 100 évvel ezelőtt a nagy előd Leon Clays építette az első cséplő gépet amivel igazi áttörést ért el a betakarítás gépesítésének hosszú folyamatában. Nem túlzás azt állítani, hogy Zedelgem a betakarítógépek építésének őshazája, hiszen 1952-ben itt készült el Európa első önjáró arató-cséplő gépe. Napjainkban tapasztalt fejlesztő mérnökök egy válogatott csoportja felelős a legújabb generációs gépek fejlesztéseiért. A szigorúan ellenőrzött fejlesztési eljárások, a világszínvonalat képviselő szakember gárda mind-mind garantálja a márka kombájn csúcsmodelljeinek számító CR9000-es és CX8000-es kombájnok, BB9000-es nagyszögletes bálázó gépek és FR9000-es önjáró szecskázók prémium minőségét : A New Holland bemutatja az első iker rotoros betakarítógépét TR70-es néven ( LE-ig) ami világújdonságnak számít, és nagy hatással van az önjáró gépek fejlődési irányára. 1979: A második generációs iker rotoros gépek piaci bevezetésének éve. A TR75, TR85 és TR95 modellek motorteljesítménye megnőtt LE-ig elérhetőek. 1984: 1993: 1997: 1999: Nagyobb kabin, jobb kilátás és új rotorok a harmadik generációs gépekben. A gazdák üdvözlik a TR76, TR86 és TR96 típusokat. Majd egy évtizeddel később immár az újabb fejlesztéseknek hála megérkeznek a TR87 és TR97-es modellek, természetesen még nagyobb teljesítménnyel mint az előd széria. A TR88 és TR99-es típusjelzéssel ellátott új kombájnok nemcsak, hogy nagyobb teljesítménnyel, hanem továbbfejlesztett kezelői felülettel és hatékonyabb működéssel érhetőek el ettől az évtől. A hatodik generációs TR89 és TR99 modellek ekkor gördülnek le a gyártósorról, az új gépeket nagyobb magtartály kapacitás és továbbfejlesztett kabin fémjelzi : Teljesen új desing-al bemutatják a CR960-as és CR980- as modelleket. Hosszabb rotorok, nagyobb kabin és az első önszintezős rostaszekrény, akár 428 LE-s motor teljesítmény. 2004: Az iker rotoros gépek gyártása Zedelgem-ben is megkezdődik az Egyesült Államok (USA) után. 2005: A Twin Rotor TM technológia 30 éves évfordulóját azzal ünnepli a gyártó, hogy bemutatják a vadonatúj IntelliView II-es színes kezelő monitort. 2007: A CR9000 Elevation széria kifejlesztésével immáron a nyolcadik generációt mutatják be. 530 LE-s névleges, 590 LE-s maximális motor teljesítmény. Opti Clean tisztítómű, IntelliCruise menetsebesség szabályzó automatikával az optimális menetsebesség elérése. Termelékenység és gépkezelői komfort a legfelsőbb szinteken. 1999

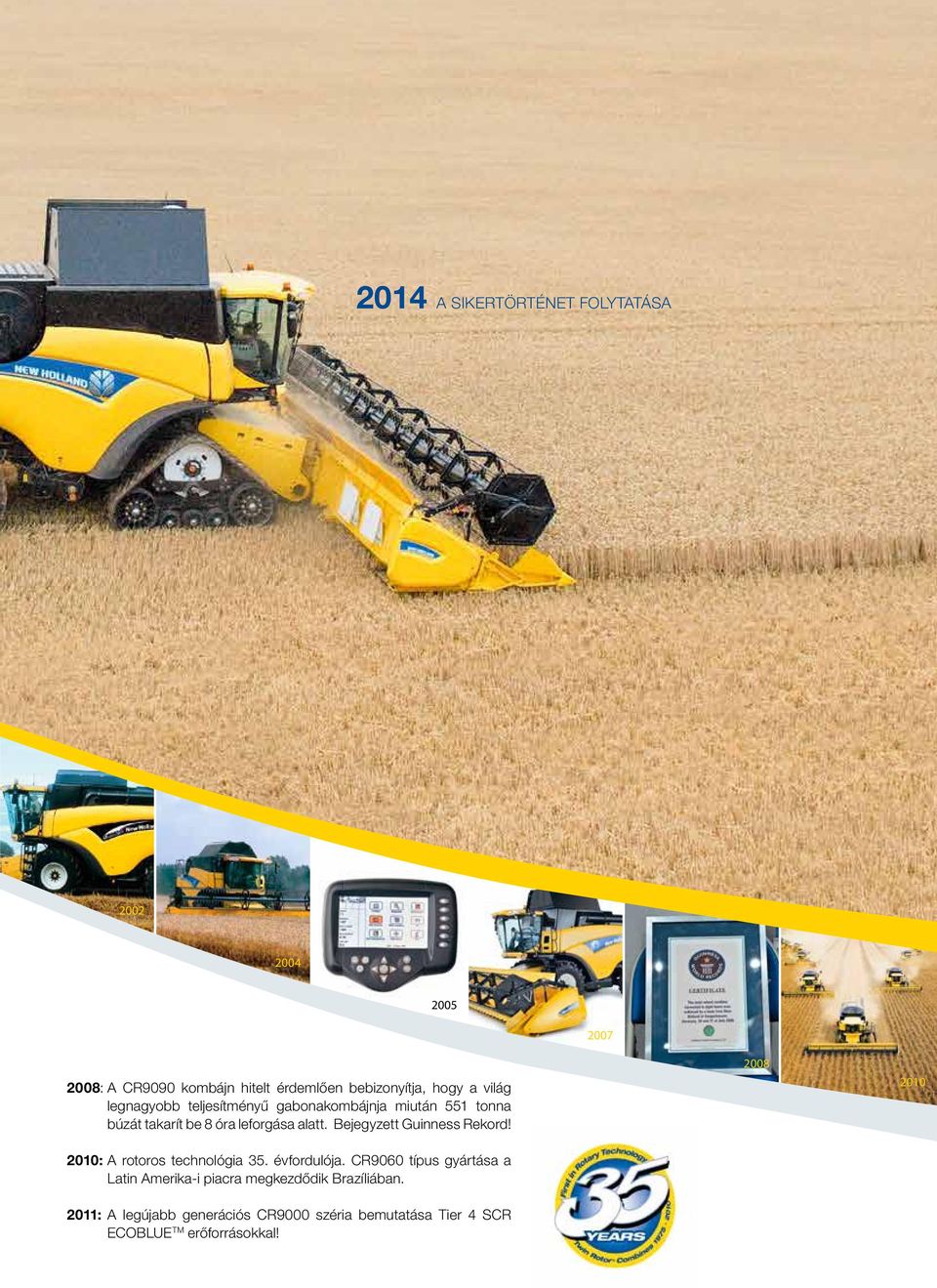

5 2014 A SIKERTÖRTÉNET FOLYTATÁSA : A CR9090 kombájn hitelt érdemlően bebizonyítja, hogy a világ legnagyobb teljesítményű gabonakombájnja miután 551 tonna búzát takarít be 8 óra leforgása alatt. Bejegyzett Guinness Rekord! 2010: 2011: A rotoros technológia 35. évfordulója. CR9060 típus gyártása a Latin Amerika-i piacra megkezdődik Brazíliában. A legújabb generációs CR9000 széria bemutatása Tier 4 SCR ECOBLUE TM erőforrásokkal!

6 6 7 GYÁRI ADAPTEREK A TÖKÉLETES KEZDET SOKAT SZÁMÍT A betakarítás folyamata az adapternél kezdődik, így nagyban meghatározza az egész folyamat sikerét, hogy a termény hogyan és milyen minőségben lehetőleg veszteség nélkül jusson be a kombájn ferde felhordójába. A New Holland ezért nagy hangsúlyt fektet adapterei fejlesztésére. Gyári gabona adapterek széles választéka áll rendelkezésre 7,3-10,7 méter közötti munkaszélességben igazodva a CR kombájnok teljesítményéhez és egyedi igényekhez. VARIFEED TM GABONA ADAPTEREK New Holland Varifeed TM adaptereket használva a nagy haladási sebesség nem függ a körülményektől. A szabályos és egyenletes terménybehordáshoz az ideális kasza pozíció, a termény magasságától és sűrűségétől függ. A CR kombájnokat minden terményben nagy teljesítményre tervezték. A betakarítási folyamat elejétől fogva a Varifeed adapter biztosítja az egyenletes nagy mennyiségű terményáramot. A Varifeed vágóasztalok kaszapozíciója fokozatmentesen 575 mm-es tartományban állítható, a beállítás elektrohidraulikus szabályzással a kabinból történik. A vágóasztal fenéklemez minden kasza helyzetben zárt, így nem szükséges külön takaró lemezek fel vagy leszerelése. A kasza és a konzolcsiga távolságának változtatásával a motolla fontosabb szerepet játszik a termény terelésében és behordásában. A Varifeed adapterek motollája hidraulikus meghajtású a nagyobb rugalmasság és a megfelelő nyomaték érdekében. A gépkezelő nagyobb kényelme érdekében az Autofloat keresztirányú vágóasztal talajkövető rendszer standard felszereltség a CR kombájnokon. A Varifeed adapterek új generációjának tagjai a fejlesztéseknek köszönhetően 6,1 méteres (20 lábas), 6,6 méteres (22 lábas), 7.62 méteres (25 lábas), 9,1 méteres (30 lábas) illetve 10,67 méteres (35 lábas) munkaszélességben is elérhetőek. Az erősített vázszerkezet, a nagyobb sebességű kaszák, a megnövelt átmérőjű behordó csiga és a nagyobb kinyúlású motolla még inkább garantálja a folyamatos és egyenletes terménybehordást, így is igazodva a CR9000 kombájnok hatalmas teljesítményéhez. GYÁRI REPCE OLDALVÁGÓ KASZÁK Az opciós gyári repce oldalkaszák könnyen és gyorsan felszerelhetőek az adapter széleire és nagyban csökkentik a repce betakarítás közbeni veszteségeket. Amikor nincs szükség rájuk az adapter hátsó részén egy erre kialakított helyen tárolhatóak. Gabona adapterek CR8070 CR8080 CR9070 CR9080 CR9090 Nagy kapacitású adapterek munkaszélessége (m) 6,10 9,15 6,10 9,15 7,31 9,15 7,31 9,15 7,31 9,15 Extra kapacitású adapterek munkaszélessége (m) 6,10 9,15 6,10 9,15 7,31 9,15 7,31 9,15 7,31 9,15 Varifeed adapterek munkaszélessége (m) 6,10 9,15 6,10 10,67 7,62 10,67 7,62 10,67 7,62 10,67 SuperFlex adapterek munkaszélessége (m) 6,10 10,67 6,10 10,67 6,10 10,67 6,10 10,67 6,10 10,67

7 KUKORICA ADAPTEREK A LEGNAGYOBBAKHOZ New Holland gyári kukorica adapterei a CR kombájnokkal történő leghatékonyabb kukorica betakarítás zálogai. A fix és összecsukható változatban is elérhető csőtörők igen hatékony szárzúzásukról, agresszív szárlehúzásukról és kabinból állítható törőléceikről váltak ismerté a piacon. A CR kombájnok teljesítményéhez és az egyedi igényekhez igazodva 8 soros összecsukható és 12 soros fix változatok közül lehet választani. Ezekkel az adapterekkel maximálisan kihasználható a CR9000 kombájnokban rejlő óriási potenciál. A jól elvégzett betakarításhoz az is hozzá tartozik, hogy tiszta mezőt, egyenletes, szép tarlót hagyjunk magunk után. A New Holland kukorica adaptereken megtalálható soronként két késes mellső szárzúzó garanciát nyújt az alapos és tökéletes szárzúzásra. Az első osztályú szétterítés eredményképpen tökéletes lebomlás és könnyű bedolgozhatóság várható. Amikor kukoricát takarítunk be akkor sem kell kompromisszumot kötni a maximális pontosság és kényelem terén. Az adapter sorválasztói közé szerelt letapogató ujjacskák folyamatos elektromos jelet adnak a gép automata kormányzási rendszerének, így tartva soron a kombájnt, legyen szó bármilyen fajtájú kukoricáról. FLEXIBILIS ADAPTEREK Egyenetlen felületű szántóföldre a Super- Flex flexibilis adapterek jelentik az ideális választást. A flexibilis alsó kaszasor szekció 110mm tartományban tud fel le mozogni így biztosítva az egyenletes tarló magasságot az úszó pozíciós behordó csiga és hidraulikus működtetésű motolla pedig garantálja a folyamatos termény behordást a legnagyobb hozam esetén is. A kaszák 1150 vágás/perces teljesítményre is képesek. Beállítható egy áttételi arány a motolla és a haladási sebesség között, így amikor a kombájn gyorsít akkor sem veszítünk a terményterelés hatékonyságából. AUTOMATA VÁGÓASZTAL MAGASSÁG ÁLLÍTÓ RENDSZER A továbbfejlesztett vágóasztal magasság állító automatika három különböző működtetési móddal használható: Kompenzációs módban a hidraulikus rendszer fenntartja az előre beállított talajnyomási értéket így biztosítva a betakarítási hatékonyságot dőlt vagy alacsonyan növő állományban mint például a bab vagy borsó. Tarló magasság üzemmódban a ferde felhordóra szerelt szenzorok jele alapján tartja a beállított tarló magassági értéket. Míg az AutoFloat TM üzemmódban a szenzorok kombinációját felhasználva lejtős terepen is garantál az egyenletes tarló magasság valamint azt is elkerülhetjük, hogy az adapter földet túrjon. Kukorica adapterek CR8070 CR8080 CR9070 CR9080 CR9090 Összecsukható kivitel (sorok száma) Fix kivitel (sorok száma)

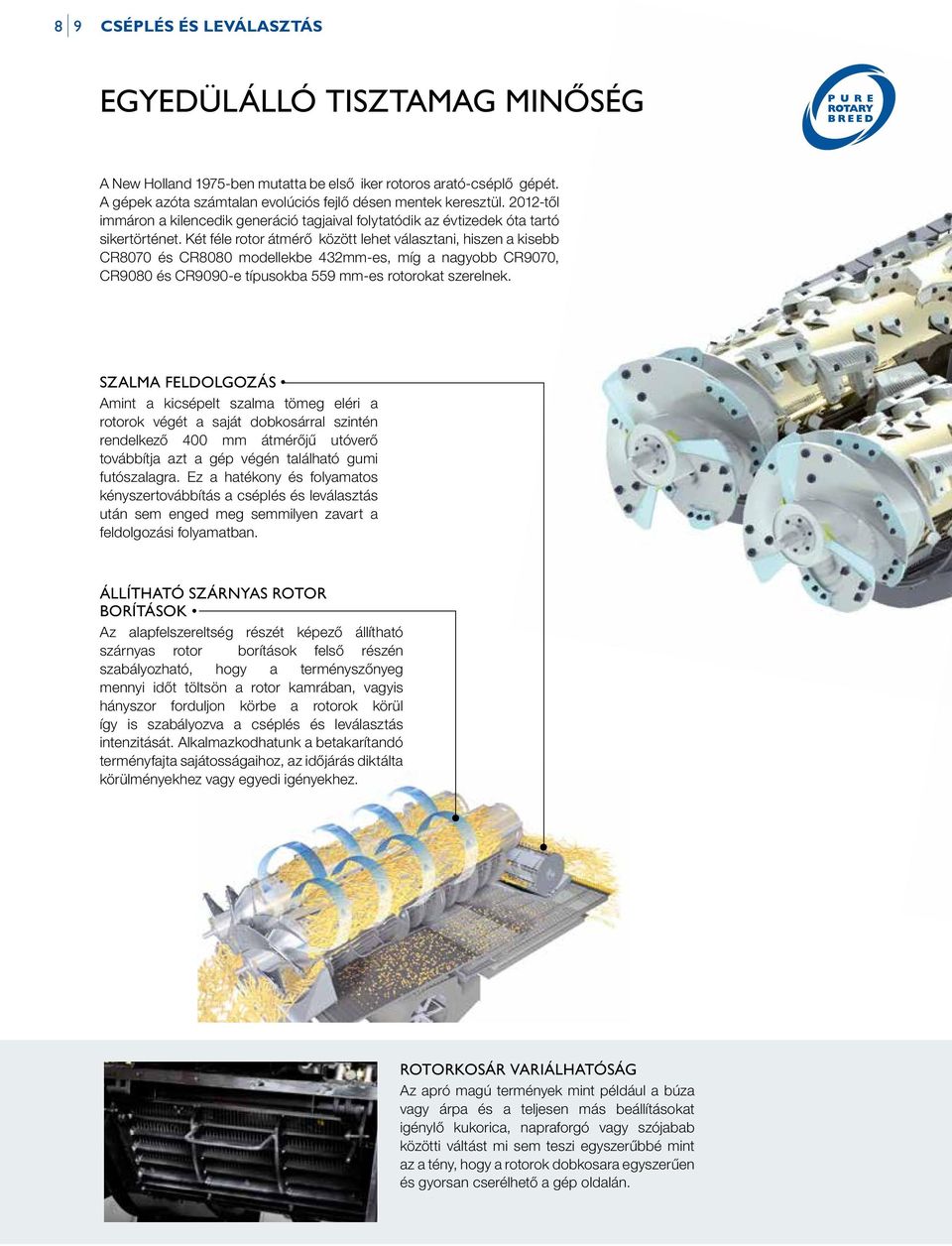

8 8 9 CSÉPLÉS ÉS LEVÁLASZTÁS EGYEDÜLÁLLÓ TISZTAMAG MINŐSÉG A New Holland 1975-ben mutatta be első iker rotoros arató-cséplő gépét. A gépek azóta számtalan evolúciós fejlő désen mentek keresztül től immáron a kilencedik generáció tagjaival folytatódik az évtizedek óta tartó sikertörténet. Két féle rotor átmérő között lehet választani, hiszen a kisebb CR8070 és CR8080 modellekbe 432mm-es, míg a nagyobb CR9070, CR9080 és CR9090-e típusokba 559 mm-es rotorokat szerelnek. SZALMA FELDOLGOZÁS Amint a kicsépelt szalma tömeg eléri a rotorok végét a saját dobkosárral szintén rendelkező 400 mm átmérőjű utóverő továbbítja azt a gép végén található gumi futószalagra. Ez a hatékony és folyamatos kényszertovábbítás a cséplés és leválasztás után sem enged meg semmilyen zavart a feldolgozási folyamatban. ÁLLÍTHATÓ SZÁRNYAS ROTOR BORÍTÁSOK Az alapfelszereltség részét képező állítható szárnyas rotor borítások felső részén szabályozható, hogy a terményszőnyeg mennyi időt töltsön a rotor kamrában, vagyis hányszor forduljon körbe a rotorok körül így is szabályozva a cséplés és leválasztás intenzitását. Alkalmazkodhatunk a betakarítandó terményfajta sajátosságaihoz, az időjárás diktálta körülményekhez vagy egyedi igényekhez. ROTORKOSÁR VARIÁLHATÓSÁG Az apró magú termények mint például a búza vagy árpa és a teljesen más beállításokat igénylő kukorica, napraforgó vagy szójabab közötti váltást mi sem teszi egyszerűbbé mint az a tény, hogy a rotorok dobkosara egyszerűen és gyorsan cserélhető a gép oldalán.

9 STANDARD ROTOROK A Standard rotorok két féle átmérővel érhetőek el, a teljes hossz mindkét esetben 2638 mm. A kisebb 432 mm átmérő esetében két behordó csiga felelős a ferdefelhordótól érkező anyagmennyiség továbbításáért, míg a nagyobb 559 mmes esetében három ilyen csigalevél teszi meg ugyanezt. Ezután következik a cséplő majd a leválasztó szakasz. Az egymással szemben forgó rotorok és a spirális szerkezet a centrifugális erőben rejlő óriási erőt kihasználva egyedülállóan hatékony és kíméletes cséplést és leválasztást végez. TWIN PITCH ROTOROK Az újdonságnak számító Twin Pitch rotor konfiguráció a nagyobbik 559 mm-es rotor esetében érhető el. A 44 db különleges cséplő és leválasztó elem abban az esetben lehet hasznos ha nyirkos, nedves körülmények között végzünk betakarítást hiszen 10%-al növeli a kapacitást az agresszív karakterisztikának köszönhetően. Elérhető egy készlet, amellyel a rotor átszerelhető apró magról rizs-re is. TÖKÉLETES ALKALMAZKODÁS MINDEN TERMÉNYHEZ A CR rotorokon található cséplő és leválasztó elemek tetszés szerint variálhatóak, folyamatosan megtalálható a külső körülményeknek és a betakarítandó termény kívánalmainak leginkább megfelelő konfiguráció.

10 10 11 FERDE FELHORDÓ HATÉKONY TERMÉNYTOVÁBBÍTÁS PRECÍZ KŐVÉDELMI RENDSZER A CR kombájnok ferde felhordója annak szellemében lett kialakítva és továbbfejlesztve, hogy ezen nagy teljesítményű gépek hatalmas áteresztőképességét biztonsággal képesek legyen kezelni és az iker rotort megfelelően kiszolgálni. Ezt a nagy teljesítményt tovább növelendő 2012-től immáron nem 3 hanem 4 láncos ferde felhordóval szerelik az új CR9070, CR9080 és CR9090 modelleket. A nagy teljesítményű hidraulika és a masszív emelő munkahengerek számára a legszélesebb gabona vágóasztalok és legnagyobb szárzúzós kukorica adapterek felemelése sem jelenthet problémát. A továbbfejlesztett kővédelmi rendszer pedig arra hivatott, hogy a cséplő és leválasztó rendszer mindig védett legyen az idegen tárgyak nem kívánatos bejutása ellen. SYSTÉM INTELLICRUISE HALADÁSI SEBESSÉG TERHELÉS EGYEDÜLÁLLÓ KŐVÉDELMI RENDSZER Az ASP (Automatic Stone Protection) rendszer akkor lép működésbe amikor a ferde felhordó alsó hengere alá helyezett szenzor idegen tárgyat érzékel. Ekkor a másodperc törtrésze alatt ferde felhordó teljes szélességében futó csapóajtó kinyílik majd pillanatokon belül visszacsukódik így megvédve a rotorokat a nem kívánatos kövek bejutása ellen elkerülve a rotorok rongálódását. A gépkezelő beavatkozása nem szükséges, a rendszer automatikusan működik és a lehető legkevésbé zavarja a folyamatos és egyenletes terményáramot. FERDE FELHORDÓ VISSZAFORGATÓ RENDSZER A ferde felhordó hidraulikus visszaforgató rendszerének használatával könnyedén megszüntethetjük az esetleges termény megszorulás miatti blokkolást, minimálisra csökkentve az emiatt bekövetkező kényszerű állásidőket. INTELLICRUISE TM MENETSEBESSÉG SZABÁLYOZÓ RENDSZER Szintén New Holland fejlesztésű az IntelliCruise TM rendszer, amely felügyeli és szinkronizálja a haladási sebességet és a termény beadagolását, optimális teljesítményt és vezetői komfortot biztosítva. A működés lényege, hogy egy nyomatékérzékelő szenzor kerül a vágóasztal hajtásláncra, ami a rá ható nyomatékból következtet a hozam nagyságára és annak megfelelően állítja a kombájn előrehaladási sebességét. Az intelligens rendszer figyelembe veszi a szemveszteségeket is, így a két adatot kombinálva működik. Így például ha egy kisebb hozamú alacsonyabb gabonából egy nagyobb hozamú magasabb gabonába érünk, akkor ezt azonnal érzékeli és csökkenti a sebességet, ha fordítva, akkor pedig növeli az előrehaladási sebességet addig, amíg a beállított szemveszteségi érték tartható.

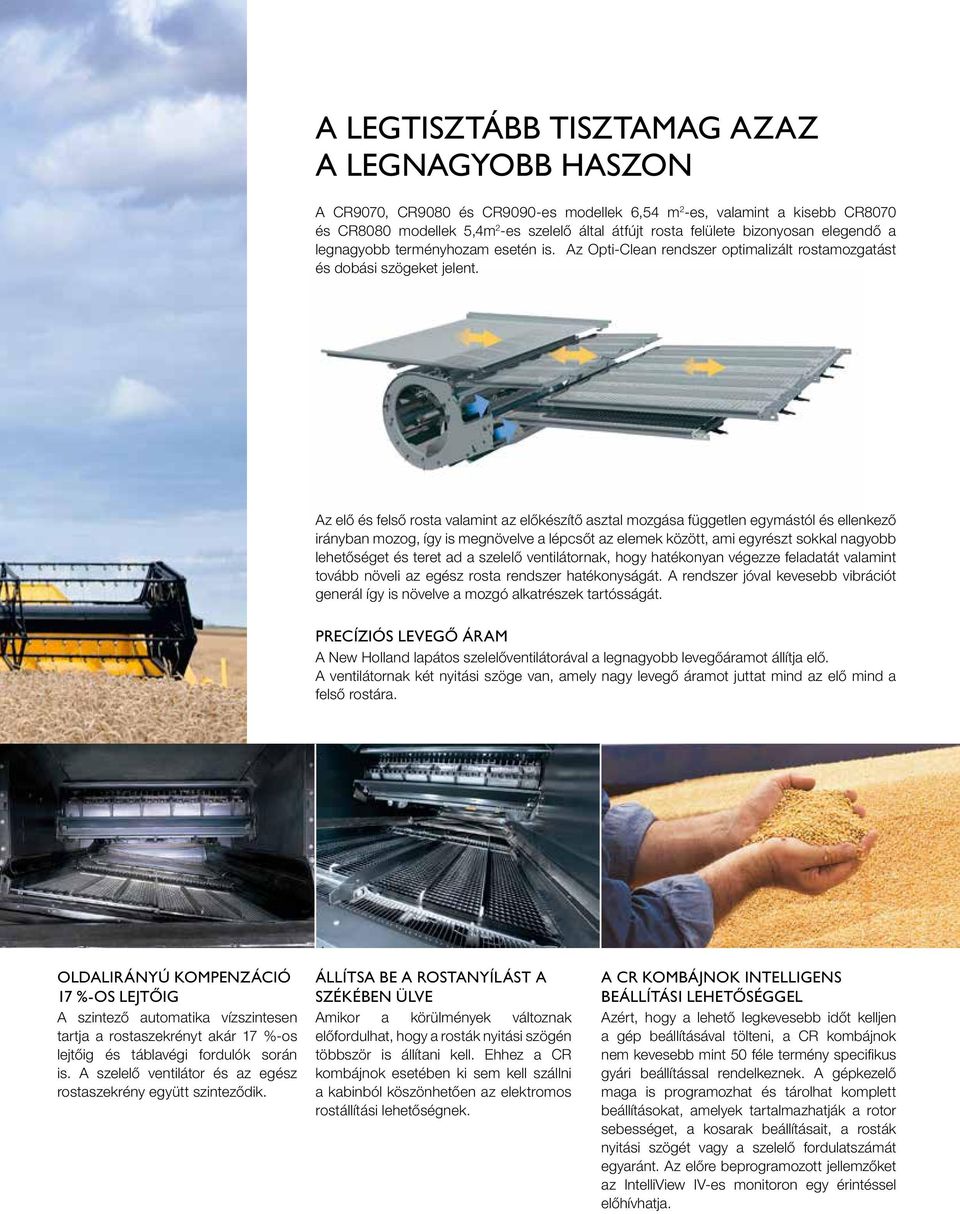

11 A LEGTISZTÁBB TISZTAMAG AZAZ A LEGNAGYOBB HASZON A CR9070, CR9080 és CR9090-es modellek 6,54 m 2 -es, valamint a kisebb CR8070 és CR8080 modellek 5,4m 2 -es szelelő által átfújt rosta felülete bizonyosan elegendő a legnagyobb terményhozam esetén is. Az Opti-Clean rendszer optimalizált rostamozgatást és dobási szögeket jelent. Az elő és felső rosta valamint az előkészítő asztal mozgása független egymástól és ellenkező irányban mozog, így is megnövelve a lépcsőt az elemek között, ami egyrészt sokkal nagyobb lehetőséget és teret ad a szelelő ventilátornak, hogy hatékonyan végezze feladatát valamint tovább növeli az egész rosta rendszer hatékonyságát. A rendszer jóval kevesebb vibrációt generál így is növelve a mozgó alkatrészek tartósságát. PRECÍZIÓS LEVEGŐ ÁRAM A New Holland lapátos szelelőventilátorával a legnagyobb levegőáramot állítja elő. A ventilátornak két nyitási szöge van, amely nagy levegő áramot juttat mind az elő mind a felső rostára. OLDALIRÁNYÚ KOMPENZÁCIÓ 17 %-OS LEJTŐIG A szintező automatika vízszintesen tartja a rostaszekrényt akár 17 %-os lejtőig és táblavégi fordulók során is. A szelelő ventilátor és az egész rostaszekrény együtt szinteződik. ÁLLÍTSA BE A ROSTANYÍLÁST A SZÉKÉBEN ÜLVE Amikor a körülmények változnak előfordulhat, hogy a rosták nyitási szögén többször is állítani kell. Ehhez a CR kombájnok esetében ki sem kell szállni a kabinból köszönhetően az elektromos rostállítási lehetőségnek. A CR KOMBÁJNOK INTELLIGENS BEÁLLÍTÁSI LEHETŐSÉGGEL Azért, hogy a lehető legkevesebb időt kelljen a gép beállításával tölteni, a CR kombájnok nem kevesebb mint 50 féle termény specifikus gyári beállítással rendelkeznek. A gépkezelő maga is programozhat és tárolhat komplett beállításokat, amelyek tartalmazhatják a rotor sebességet, a kosarak beállításait, a rosták nyitási szögét vagy a szelelő fordulatszámát egyaránt. Az előre beprogramozott jellemzőket az IntelliView IV-es monitoron egy érintéssel előhívhatja.

12 12 13 TISZTAMAG KEZELÉS ÉS TÁROLÁS PRÉMIUM MINŐSÉGŰ TISZTAMAG KEZELÉS ÉS TÁROLÁS EXTRA NAGY TELJESÍTMÉNYHEZ EXTRA NAGY MAGTARTÁLY DUKÁL A CR-ek magtartály méreteit úgy tervezték meg, hogy illeszkedjen a világ legnagyobb teljesítményű betakarítógépéhez. A kérhető ürítő csiga hosszak is napjaink egyre nagyobb munkaszélességű adaptereihez igazodnak. A New Holland minden követ megmozgat annak érdekében, hogy a CR kombájnok teljesítményét tovább növelje. MAGTARTÁLYOK A CR literes magtartálya 9,5 %-al nagyobb mint volt az előd modellnél. Ez röviden annyit jelent, hogy még több ideig arathatunk két ürítés között és a gépkezelőnek még hosszabb ideig csak egyvalamire kell koncentrálnia: a betakarításra. A legnagyobb CR9090-es modell alumíniumból készült magtartály fedele csökkenti a gép önsúlyát. Az elektromosan automatikusan kabinból nyitható magtartály toldatok a standard felszereltség részei. Modell CR8070 CR8080 CR9070 CR9080 CR9090 Magtartály mérete (liter)

13 TARTSA A SZEMÉT A MAGON A CR-ekkel ugyan a piacon kiemelkedő tisztamag érhető el, sokszor mégiscsak a saját szemének hisz az ember. Ezért a kombájn kabinjából kilépve a magtartályból minta vehető egy nyíláson át. Továbbá a gépkezelő háta mögött található 910 x 550 mm-es méretű üvegen keresztül is meggyőződhet a magtartály telítettségéről és betakarított mag tisztaságáról és minőségéről. Mindez ugyanúgy megtehető az IntelliView IV-es monitoron át is. HOSSZABB ERŐSEBB ÉS PONTOSABB Az új generációs CR-ek ürítő csigája komplex fejlesztésen ment keresztül. Ez annyit jelent, hogy gyorsabban magasabbra valamint pontosabban tudunk üríteni. Az ürítési sebesség mintegy 15 %-al nagyobb lett az előd modellhez viszonyítva és 126 liter/perces sebességgel a legnagyobb literes tartály is 2 perc alatt kiüríthető. ERŐSÍTETT KIVITEL Magyarországon az alapfelszereltség része az erősített tisztamag felhordó és adapter hajtáslánc ami kukoricában ajánlott. A rizs betakarításhoz ajánlott erősített ürítő csiga és rotor borítás mint gyári opció elérhető.

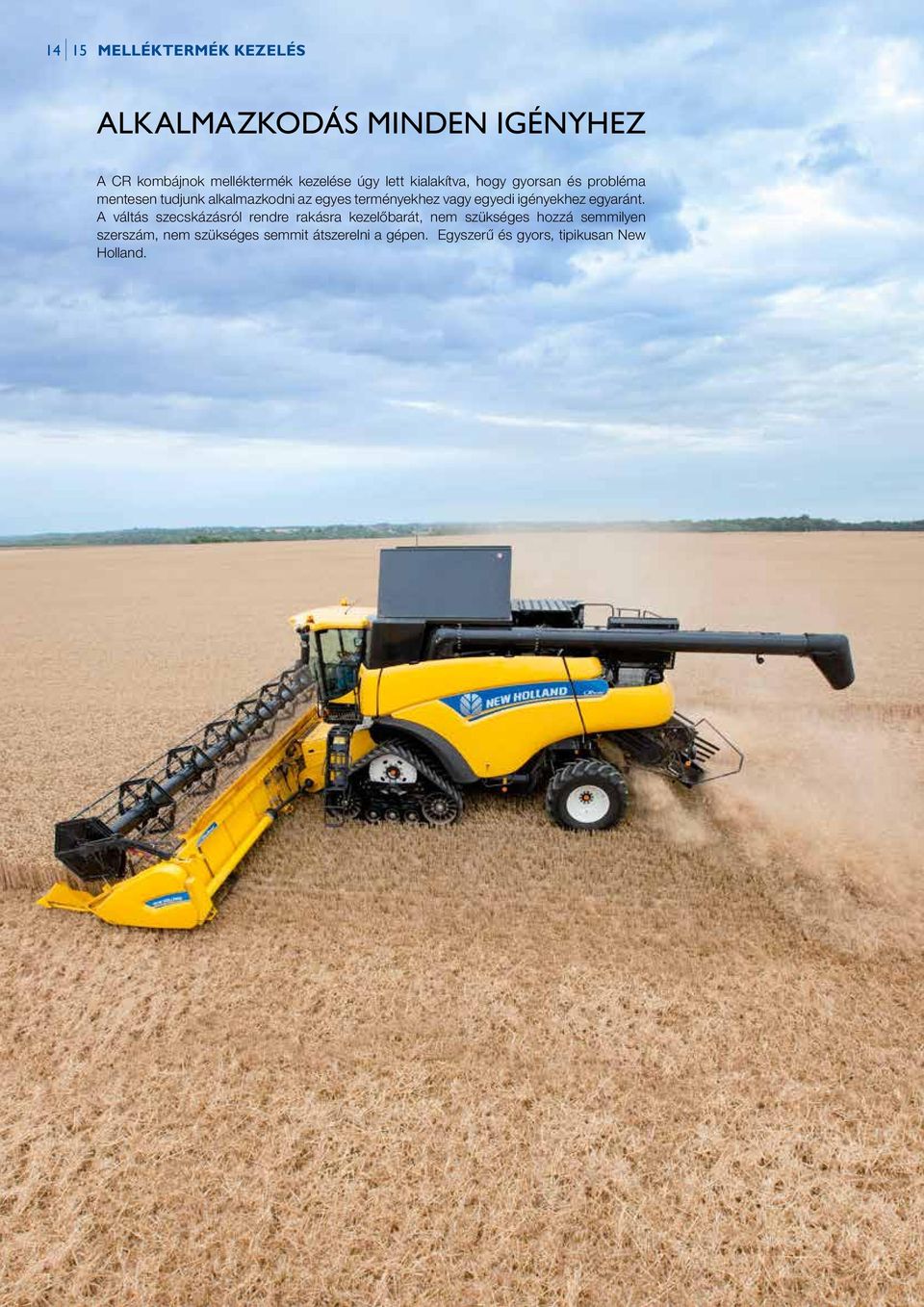

14 14 15 MELLÉKTERMÉK KEZELÉS FLEXIBILNÍ ALKALMAZKODÁS ŘEŠENÍ PŘÍMO MINDEN PRO IGÉNYHEZ VAŠI PRÁCI A CR kombájnok melléktermék kezelése úgy lett kialakítva, hogy gyorsan és probléma mentesen tudjunk alkalmazkodni az egyes terményekhez vagy egyedi igényekhez egyaránt. A váltás szecskázásról rendre rakásra kezelőbarát, nem szükséges hozzá semmilyen szerszám, nem szükséges semmit átszerelni a gépen. Egyszerű és gyors, tipikusan New Holland.

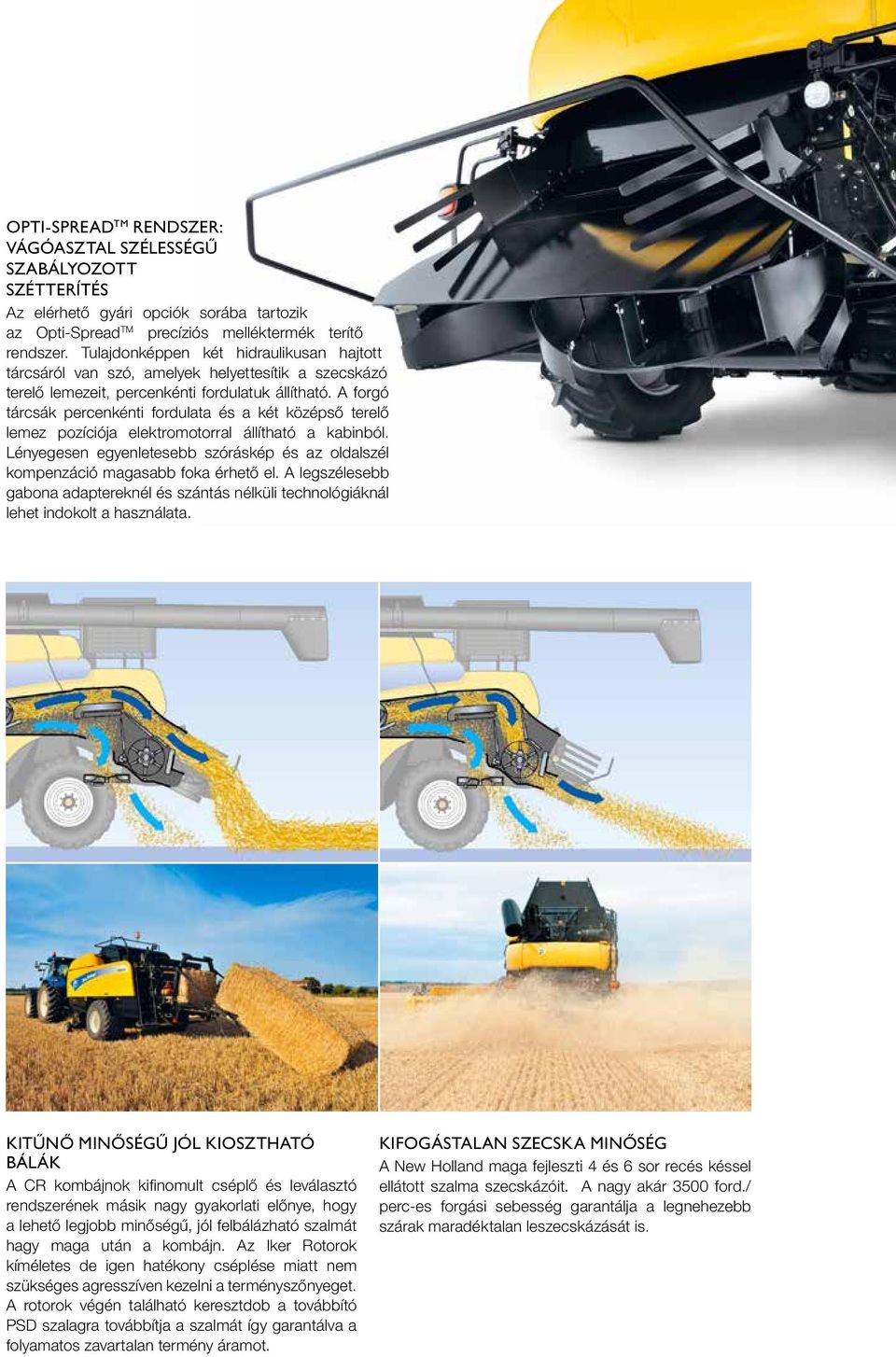

15 OPTI-SPREAD TM RENDSZER: VÁGÓASZTAL SZÉLESSÉGŰ SZABÁLYOZOTT SZÉTTERÍTÉS Az elérhető gyári opciók sorába tartozik az Opti-Spread TM precíziós melléktermék terítő rendszer. Tulajdonképpen két hidraulikusan hajtott tárcsáról van szó, amelyek helyettesítik a szecskázó terelő lemezeit, percenkénti fordulatuk állítható. A forgó tárcsák percenkénti fordulata és a két középső terelő lemez pozíciója elektromotorral állítható a kabinból. Lényegesen egyenletesebb szóráskép és az oldalszél kompenzáció magasabb foka érhető el. A legszélesebb gabona adaptereknél és szántás nélküli technológiáknál lehet indokolt a használata. KITŰNŐ MINŐSÉGŰ JÓL KIOSZTHATÓ BÁLÁK A CR kombájnok kifinomult cséplő és leválasztó rendszerének másik nagy gyakorlati előnye, hogy a lehető legjobb minőségű, jól felbálázható szalmát hagy maga után a kombájn. Az Iker Rotorok kíméletes de igen hatékony cséplése miatt nem szükséges agresszíven kezelni a terményszőnyeget. A rotorok végén található keresztdob a továbbító PSD szalagra továbbítja a szalmát így garantálva a folyamatos zavartalan termény áramot. KIFOGÁSTALAN SZECSKA MINŐSÉG A New Holland maga fejleszti 4 és 6 sor recés késsel ellátott szalma szecskázóit. A nagy akár 3500 ford./ perc-es forgási sebesség garantálja a legnehezebb szárak maradéktalan leszecskázását is.

16 16 17 MOTOR ÉS HAJTÁS MASSZÍV TELJESÍTMÉNY ÉS TISZTA ERŐFORRÁS. KITŰNŐ MEGOLDÁS ÖNNEK ÉS A JÖVŐ KÖRNYEZETÉNEK. Valamennyi CR kombájn az FPT által fejlesztett Cursor 9, 10 és 13- as SCR technológiás ECOBlue TM erőforrásokkal szerelt. Amellett, hogy környezettudatosak ezek az erőforrások még fontosabb, hogy alacsonyabb fajlagos üzemanyag fogyasztásukkal csökkentik a költségeket. A katalizátor és AdBlue adalékanyag befecskendező rendszer együtt felelős a korom és nitrogén oxid szint csökkentéséért. Ez a rendszer utólag kezeli a kipufogó gázt, nem avatkozik be a motortérben történő égési folyamatba. Vagyis a motor tiszta, hideg és friss levegőt lélegzik, ami a ideális hatásfokú égést eredményez. Mit is jelent ez a gyakorlatban? Alacsony fogyasztást és nagy teljesítményt. Kipufogó gáz nitrogén oxidokkal Nitrogén és víz Adagoló szelep Adagoló modul SCR katalizátor AdBlue tartály AdBlue adalékanyag TÖBB PÉNZ MARAD A ZSEBBEN A CR széria erőforrásai jelentősen csökkentik az üzemeltetési költségeket. ECOBlue TM SCR technológia azt eredményezi, hogy az előd modellekhez képest csökken az üzemanyag fogyasztás 10 %-al. Közúti vonuláskor alacsony 1600 ford/perc motorfordulaton haladhatunk. Ezek a motorok üzemeltethetőek 20 %-os Biodízel-el is az EN14214:2009 szabványnak megfelelő üzemanyaggal. Piacvezető 600 üzemórás szervizintervallumok is a költségeinket csökkentik. (g/kw/h) -10 % ÜZEMANYAG FOGYASZTÁS CR9000 TIER 3 Nové CR TIER 4 Modellek CR8070 CR8080 CR9070 CR9080 CR9090 Erőforrás Tier 4A FPT Cursor 9 FPT Cursor 10 FPT Cursor 10 FPT Cursor 13 FPT Cursor 13 Kapacitás cm ECOBlue SCR rendszer Befecskendező rendszer Common Rail Egyedi befecskendezés Egyedi befecskendezés Egyedi befecskendezés Egyedi befecskendezés Névl. Motor telj ford/perc ISO TR14396 ECE R120 kw/le 300/ / / / /530 Max. Motor telj ford/perc ISO TR14396 ECE R120 kw/le 330/ / / / /571 Biodízel szint B20 B20 B20 B20 B20 Standard * FPT (Fiat PowerTrain) által fejlesztve

17 ALACSONY ENERGIAFELVÉTELŰ HAJTÁSLÁNCOK A teljes hajtásláncra jellemző, hogy alacsony energia felvétellel rendelkezik. Hatékony direkt hajtásátadások, négy sebességes hidrosztatikus váltómű. Posi-torque rendszerű variátorok veszteségmentes és hatékonyabb hajtásátadást garantálnak, mint más gyártók által alkalmazott rendszerek. Az aranyszabály érvényesül, miszerint minél jobban feleslegesen túlbonyolítunk egy rendszert annál több veszteséggel kell számolnunk. New Holland: egyszerű és hatékony hajtási rendszer. KERÉKMÉRET IGÉNY SZERINT A CR kombájnok igen széles kínálattal állnak a gazdák rendelkezésére, hiszen a legkeskenyebb 710/70 R42-es méretű első köpenyek illetve a legszélesebb futófelülettel rendelkező 1050/50 R32-es abroncs között több köztes méretet is választhatunk. SZUPER KESKENY ÉS GYORS TÁBLAVÉGI FORDULÓK A CR kombájnok esetében a hátsó kormányzott hidak 50 fokos befordulási szöge lehetővé teszi, hogy ezek a nagy méretű gépek 14 méteres köríven megforduljanak. Mit is jelent ez számunkra a szántóföldön? Szűkebb fordulókat, amivel kevésbé roncsoljuk a táblák végeit, ugyanakkor, aki New Holland CR kombájnnal arat, kevesebb időt tölt táblavégi fordulókkal, így több időt fordít valós munkára.

18 18 19 SMART TRAX GUMIHEVEDEREK SMARTTRAX. CSÖKKENTETT TALAJTÖMÖRÍTŐ HATÁS. ELSŐRENDŰ KOMFORT. NAGYOBB TELJESÍTMÉNY A SZÁNTÓFÖLDÖN A gyárilag rendelhető vadonatúj Smart-Trax TM gumihevederes járószerkezet annak érdekében lett kifejlesztve, hogy háromszög formájának köszönhetően a lehető legjobb vonóerő átadást mellett a lehető legkevésbé károsítsa a talajt. A Smart Trax rendszer része egy gumibakos rugózási rendszer amely nagyban csökkenti vibráció mértékét a hagyományos formájú rugózás nélküli gumihevederekhez viszonyítva. Így a gépkezelő nagy kényelemben végezhet betakarítást egyenetlen talajon is, vagy vonulhat közúton két tábla között. PÁRATLAN HAJTÁSI HATÉKONYSÁG A háromszög forma kiképzés és gumiheveder mintázata garantálja a lehető legjobb folyamatos érintkezést a talajjal és megalkuvást nem tűrően végzi feladatát a legmeredekebb terepen vagy ingoványos talajon egyaránt. PROBLÉMAMENTES BETAKARÍTÁS A LEGNAGYOBB KÉNYELEMBEN A gumiblokkos megoldású rugózási rendszer csökkenti a gépre és ezáltal a gépkezelőre ható vibráció mértékét és komfortos használatot biztosít, miközben ezáltal a termelékenységet is nagyban növeli. A hatékonyság és komfort tovább nő a három középső egyforma átmérőjű gumiblokknak köszönhetően, amelyek együtt mozognak a terep egyenetlenségeit kiegyenlítve. Talaj nyomás (BAR) 2 1,8 1,6 1,4 1,2 1 0, mm-es abroncs 2 0,7m felfekvő felület 2 1,4 m felfekvő felület Szélességek 4,2 m 3,5 m 24 gumiheveder 1050 mm-es 24 gumiheveder abroncs GUMIHEVEDER AZ IGÉNYEKHEZ IGAZODVA A Smart-Trax TM gumiheveder két féle futófelület szélességben, 610 mm-es illetve 762 mm-es kivitelben érhető el. A hagyományos gumiabroncsokhoz viszonyítva a vonóerő növelő hatás mellett nagy előnyt jelent használata nedves körülmények között, illetve nagyban növeli a gép oldal irányú stabilitását ami nehéz és nagy munkaszélességű adapterek használatakor lehet kifizetődő. Már a keskenyebb 610 mm-es (24 ) gumiheveder is kétszer akkora felfekvő felülete biztosít mint az elérhető legszélesebb 1050 mm futófelületű gumiköpeny.

19 Üzemanyag fogyasztás NAGY HATÁSFOKÚ HAJTÁS A szerkezet belső oldalán található fülek folyamatosan kapcsolódnak a főmeghajtó felső kerékhez, így nagy hatékonyságú hajtást garantálva. EGYSZERŰ BEÁLLÍTÁS A Smat-Trax TM erősített feszítő rendszere garantálja, hogy a hevederek mindig ideális feszessége mellett a hajtás folyamatos. A hidraulikus rendszer automatikusan működik, gépkezelői beavatkozást nem igényel aki így a betakarításra koncentrálhat. A feszítő különálló rendszert képez a fő meghajtó keréktől. Egyszerű, hatékony és tartós ezek a Smart Trax TM rendszer ismérvei. IDŐ ÉS PÉNZ MEGTAKARÍTÁS. A CR kombájnok 30 km/h-ás maximális sebességüket Smart Trax TM járószerkezettel már 1600-as percenkénti motorfordulaton elérik. Így amellett, hogy igen üzemanyag takarékosan végezhetünk vonulást a lehető legtöbb időt tölthetjük a szántóföldön valós munkával közúti vonulás helyett. Az üzemanyag fogyasztást az is csökkenti, hogy bizonyosan a Smart Trax TM rendszernek a legalacsonyabb a gördülési ellenállása a piacon kapható hasonló rendszerek között. Motor fordulat

20 20 21 GÉPKEZELŐI KOMFORT IRODAI KÉNYELEMBEN A SZÁNTÓFÖLDÖN Zajszint (dba) 78-4 dba 74 Versenytárs ÚJ CR 360 FOKOS PANORÁMA A hatalmas köríves üvegfelületeken keresztül zavartalan rálátás nyílik mind a vágóasztalra mind az ürítő csigára. Az opciós elektromos tükrök a kabinból állíthatóak. Akár 3 db kamera képe is látható az IntelliView IV-es monitoron. Magtartály ürítés, tolatás közben, vagy ha a magtartály szintet akarjuk ilyen módon ellenőrizni nagy kényelmet jelent ilyen kamerák használata. A LEGNAGYOBB ÉS LEGCSENDESEBB A CR kombájnok kabinja bizonyosan a lehető legnagyobb komfort szintet biztosítja. A 3,12 m 3 -es Harvest Suite kabin jóval nagyobb, mint a versenytárs modellek esetében. Mindennapjait a legnagyobb kényelemben töltheti a felhasználó az automata klíma berendezésnek köszönhetően, a gépkezelő zajterhelése a legkisebb hiszen a zajszint 74 db (A).
