1 P R O F E S S I O N A L S R X M S R X S R X S R X S R X S R X S S R X S

2 Már több mint egy évtizede a JBL SR és SRX hangfalak képviselik a legjobb teljesítményt, és minőséget a hordozható hangfalak piacán. Nagyban köszönhető ez annak, hogy mindig a legújabb technológia alapján kifejlesztett JBL hangszórók kerülnek a hangfalakba. Az SRX700 sorozattal most folytatódik a tradíció, egyre magasabbra téve ezáltal a lécet. Az SRX700-as sorozat hangfalai biztosítják azt az erőt, teljesítményt, és minőséget melyre szüksége van egy professzionális hangosítórendszernek. Ugyanakkor a JBL forradalmi újításainak és az új dizájnnak köszönhetően drámaian lecsökkent a hangfalak súlya, így a szállítás és pakolás lényegesen kevesebb energiát vesz igénybe. A robosztus és strapabíró külső pedig biztosítja hogy garantáltan hosszúéletű legyen a rendszer.

3 CSÚCSTELJESÍTMÉNY Az erősítőgyárak mindinkább arra helyezik a hangsúlyt hogy olyan termékeket hozzanak ki, melyek az alacsony ár ellenére nagy teljesítmény leadására legyenek képesek. Az SRX700 segítségével most megtapasztalhatja milyen b á m u l a t o s t e l j e s í t m é n y r e k é p e s e k a z újgenerációs JBL mélyhangszórók. Emellett nagy mértékben sikerült lecsökkenteni a hangszórók tömegét is. HIHETETLEN KÖNNYŰ SÚLY Az SRX700-as hangfalak a JBL által szabadalmaztatott Differnetial Drive m é lyhangszórókat használják neodymium mágnessel szerelve. A neodymium mágnest használva j e l e n t ő s s ú l y n y e r e s é g g e l számolhatunk a hagyományos mágnesekkel szemben. Ugyan más gyártók is használják a neodymium m á g n e s e k e t, d e c s a k a J B L hangszóróknál sikerült lecsökkenteni a nehéz első, valamint a hátsó, és sarokelemeket (teljessé téve így a mágneses kört). Minden Differential Drive hangszóró kettőstekercselésű a nagyobb teljesítmény érdekében.a mágnes fizikailag a tekercseken belül helyezkedik el. Ezen tényezők összességének köszönhető a rendkívül könnyű súly,és a bámulatos teljesítmény, valamint a lecsökkent torzítás és teljesítménykompresszió.

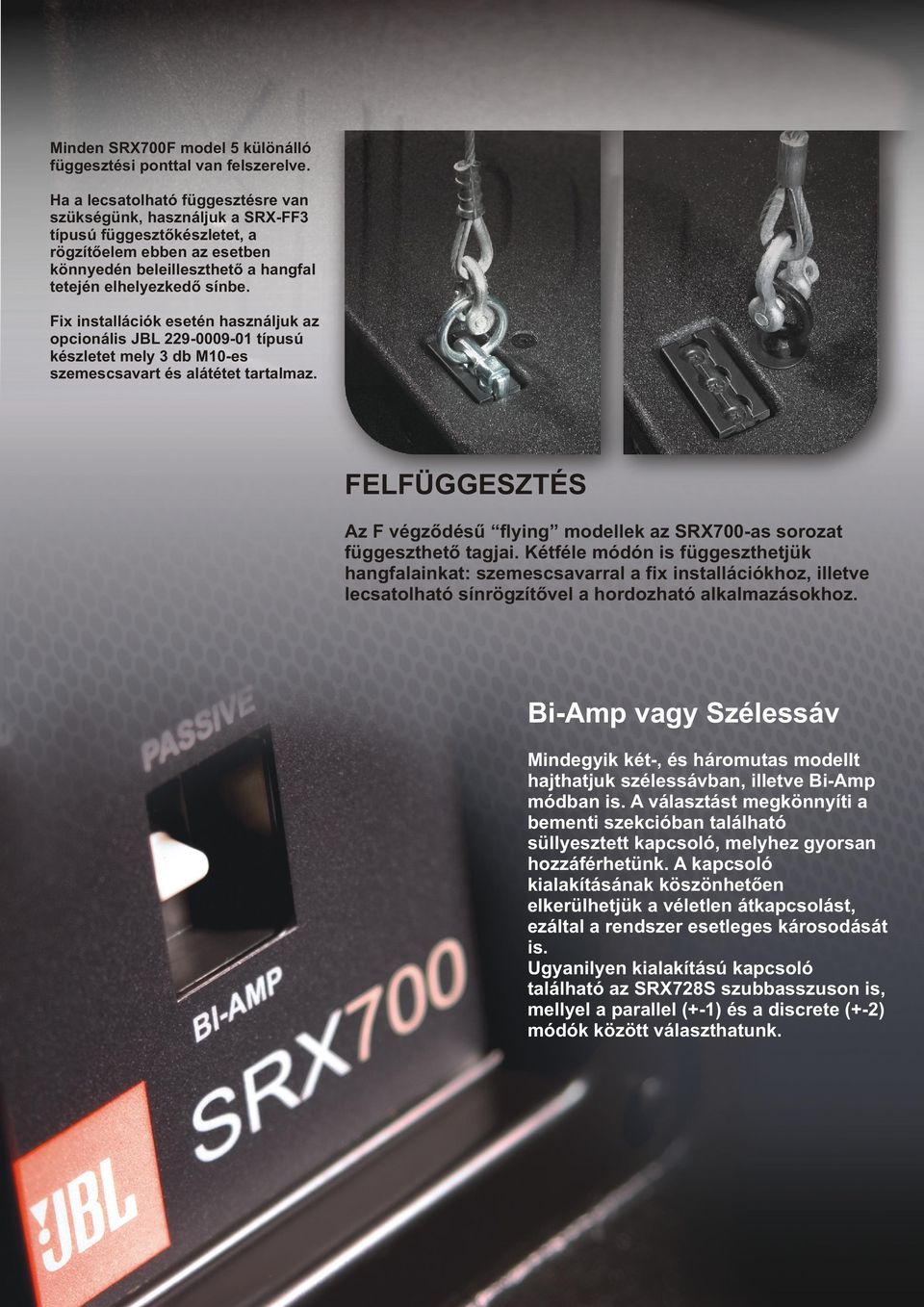

4 Minden SRX700F model 5 különálló függesztési ponttal van felszerelve. Ha a lecsatolható függesztésre van szükségünk, használjuk a SRX-FF3 típusú függesztőkészletet, a rögzítőelem ebben az esetben könnyedén beleilleszthető a hangfal tetején elhelyezkedő sínbe. Fix installációk esetén használjuk az opcionális JBL típusú készletet mely 3 db M10-es szemescsavart és alátétet tartalmaz. FELFÜGGESZTÉS Az F végződésű flying modellek az SRX700-as sorozat függeszthető tagjai. Kétféle módón is függeszthetjük hangfalainkat: szemescsavarral a fix installációkhoz, illetve lecsatolható sínrögzítővel a hordozható alkalmazásokhoz. Bi-Amp vagy Szélessáv Mindegyik két-, és háromutas modellt hajthatjuk szélessávban, illetve Bi-Amp módban is. A választást megkönnyíti a bementi szekcióban található süllyesztett kapcsoló, melyhez gyorsan hozzáférhetünk. A kapcsoló kialakításának köszönhetően elkerülhetjük a véletlen átkapcsolást, ezáltal a rendszer esetleges károsodását is. Ugyanilyen kialakítású kapcsoló található az SRX728S szubbasszuson is, mellyel a parallel (+-1) és a discrete (+-2) módók között választhatunk.

5 KIALAKÍTÁS Az SRX700 hangfalak csúcsminőségű rétegelt nyírfalemezek felhasznásával készül, melyeket a strapabíró JBL DuraFlex bevonattal látják el. A belső és külső tartóelemek teszik teljesen merevvé a kialakítást. Az ennek köszönhetőn lényegesen lecsökkent az akusztikai veszteség is a panelrezonancia miatt. A vonzó CNC forgácsolt acélrács teljesen beleilleszkedik a borításba, így nincsenek kiálló részei a hangfalnak, elkerülve ezáltal az akusztikai zavarokat. Az acélrácsok belülről akusztikailag áteresztő szivaccsal vannak ellátva, ezáltal garantált a hangszórók hosszú élettartama, valamint teljesen professzionális megjelenést biztosít. A JBL 100 ÓRÁS TORTÚRA- TESZTJE A JBL tesztelőhelyiségeiben dől el hogy mennyire életképes egy hangfalkonstrukció. Itt szinte a végletekig ki van hajtva az újonnan tervezett hangfal. A 100 óra alatt sokkal nagyobb megpróbáltatásoknak teszik ki a ládákat mint ahogy azokat a való életben használnánk. Csúcsteljesítményű erősítőkkel dübörögtetik a sugárzókat, lesimult véletlenszerű zajokkal 6dB-es crest factor-al terhelve a hangszórókat. Ez a teszt segít megállapítani a hő-, és mechanikai tűrőképességét a mélyhangszóróknak, a kompressziós drivereknek és a crossover komponenseknek. Ha gyenge láncszem van a rendszerben, ezzel a teszttel megtalálják a konstrukció végleges kialakítása előtt.

6 SRX712M - 12 KÉTUTAS MONITORHANGFAL Az SRX712M tervezésénel egyetlen cél lebegett szem előtt: megalkotni a legkönnyebb, legkisebb de ugyanakkor leghangosabb és legtisztább hangzású színpadi monitorhangfalat, mely nélkülözhetetlen a professzionális alkalmazásokhoz. Az SRX712M-ben egy 12 -os Differential Drive mélyhangszóró, és egy 3 -os kompressziós driver található. A hangfal teljesítménye 800W (folyamatos) amely bámulatos a mélyhangszóró méretéhez képest. Az 50 x90 -os tölcsér biztosítja a zavartalan és letisztult hangzást az elóadó irányába. Az SRX712M front pozícióban is használható az alján található dupla állványadapter segítségével. Az optimális lefedettség érdekében 0 vagy 10 döntöttséggel is beállíthatjuk. A dbx Driverack felhasználók akár Bi-amp módban is használhatják a 712Met, attól függően hogy színpadi monitor, vagy front pozícióban kerül alkalmazásra. Opcionális tartozék az ún. Yoke, ipszilon alakú tartókonzol melllyel magasabb pozíciókba is könnyedén elhelyzhető a hangfal. SRX KÉTUTAS HANGFAL Az SRX715 képviseli a legnagyobb teljesítményt és erőt az állványra helyezhető, hordozható hangfalak között. Egy 15 -os mélyhangszóróval (2265H) van felszerelve. A bámulatosan könnyű súlya (22kg) ellenére 800W folyamatos teljesítmény leadására képes. A 3 -os 2431H neodymium kompressziós magas egy sugárzási szögű tölcsérrel van ellátva. Az SRX715 a tökéletes választás azokhoz az alkalmazásokhoz melyek megkövetelik a csúcsminőséget, legyen szó beszédről, bejátszott zenéről vagy élő előadásról. Ha egy kicsit több mélyre van szükség, válasszuk az SRX718S vagy az SRX728S szubbasszusokat. SRX722 - DUPLA 12 KÉTUTAS HANGFAL Kifejezetten a szubbasszust igénylő, könnyűsúlyú és kisméretű alkalmazásokhoz fejlesztették ki ezt az attraktív hangfalat. Kettő darab 2262H mélyhangszóró, és a 4 -os 2451H kompressziós driver gondoskodik az 1600W folyamatos teljesítményről. Nagyszerű teljesítménye mellett könnyedén szállítható is. SRX725 - DUPLA 15 KÉTUTAS HANGFAL Egy pár SRX725 és egy csúcsteljesítményű erősítővel az egyszerűség melett megkapjuk a létező legnagyobb teljesítményt és erőteljes basszust a hordozható hangfalakat figyelembe véve. Kettő darab 2265H Differntial Drive mélyhangszóró és egy 4 -os 2451H kompressziós drivernek köszönhetően 1200W folyamatos teljesítményre képes a hangfal. A 2451H magashangszórót mindenki csak úgy ismeri mint a világ egyik legtisztább közép-, és magasfrekvenciás drivere.a teljesítmény melett figyelemreméltó a mindössze 45kg-os súly is. SRX718S - 18 SZUBBASSZUS Ezt a kompakt méretű szubbasszust szinte mindegy hogy hogyan használjuk,- akár mint nagyteljesítményű szubbasszust topládával, vagy tömbbe építve mint szubbaszus-oszlop-, garantáltan halljuk majd a különbséget a többi szubbasszus hangfalhoz képest. A rétegelt nyírfaborításnak köszönhetően egyedülálló hangzásban lehet részünk ha ezt a modellt választjuk. A hangfal tetején elhelyezett állványadapter segítségével akár nagyobb súlyú állványra helyezhető front hangfalakat is biztonsággal helyezhetünk a szubbasszus fölé, az opcionálisan választható SS4-BK típusú becsavarható tartórúddal. Szintén opcionálisan válaszható a WK-4 típusú kérek szett is mellyel lényegesen megkönnyíthető a szállítás. SRX728S - DUPLA 18 SZUBBASSZUS Az SRX728S a csúcskategóriát képviseli a hordozható szubbasszusok terén. A finom és letisztult mélyhangokat a két darab 18 -os Differential Drive hangszórókon keresztül hallhatjuk. A szubbasszus 1600W folyamatos teljesítményre képes, miközben 27Hz mély hangokat is képes megszólaltatni. Az SRX700 hangfalaknál alkalmazott egyedülálló borításnak köszönhetően az erőteljes méllyel szinte bármely hordozható rendszer tökéletes kiegészítése lehet. A hátul található süllyesztett kapcsoló és megfelelő kábelezés alkalmazásával akár külö-külön is meghajthatjuk a két mélyhangszórót. AZ SRX700 hangfalcsalád hét tagból áll különböző tulajdonságokkal, különböző alkalmazásokhoz. Ha csúcsteljesítményű és minőségi hordozható hangfalakra van szükség, az SRX700 az ideális megoldás.

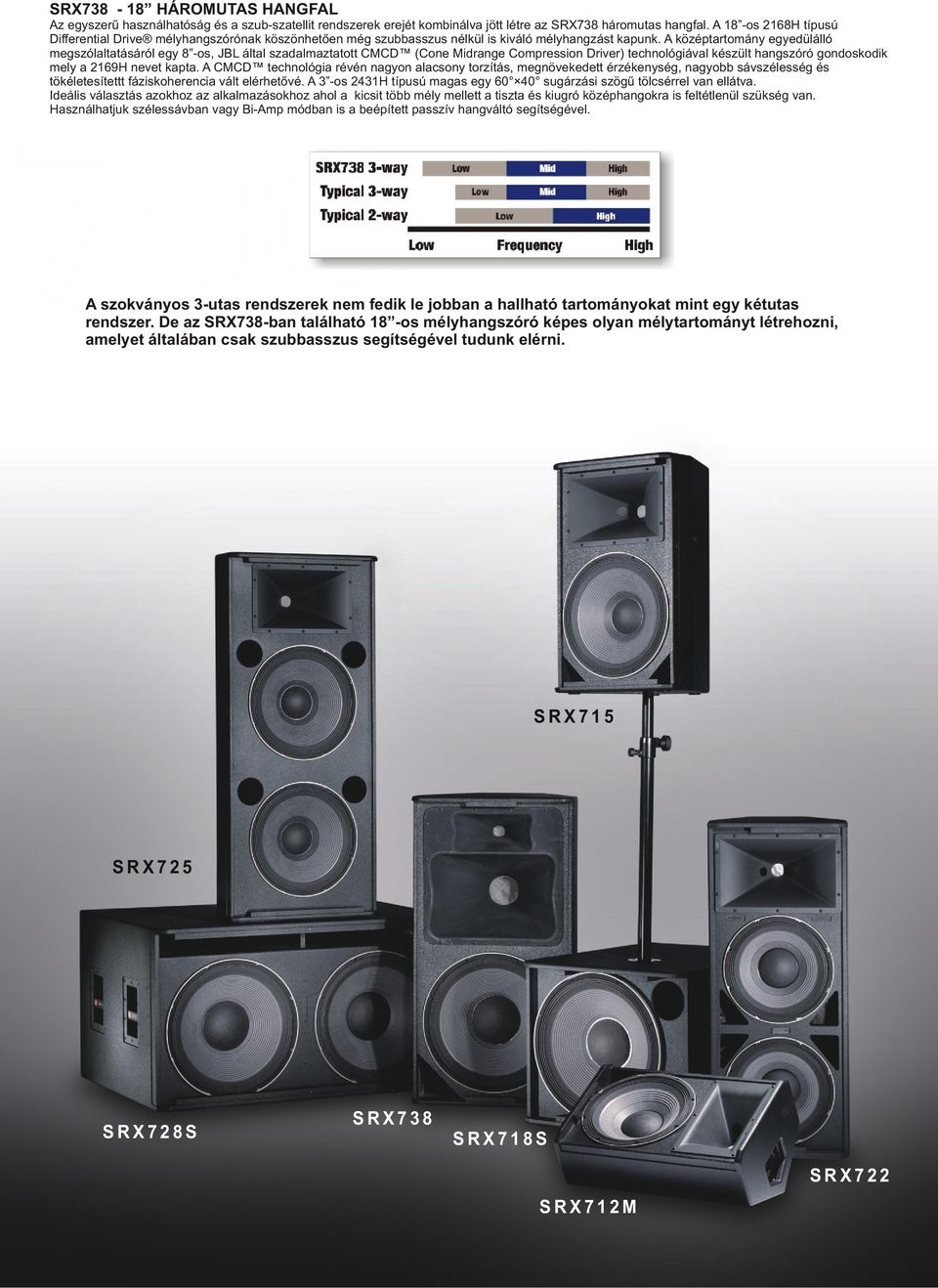

7 SRX HÁROMUTAS HANGFAL Az egyszerű használhatóság és a szub-szatellit rendszerek erejét kombinálva jött létre az SRX738 háromutas hangfal. A 18 -os 2168H típusú mélyhangszórónak köszönhetően még szubbasszus nélkül is kiváló mélyhangzást kapunk. A középtartomány egyedülálló megszólaltatásáról egy 8 -os, JBL által szadalmaztatott CMCD (Cone Midrange Compression Driver) technológiával készült hangszóró gondoskodik mely a 2169H nevet kapta. A CMCD technológia révén nagyon alacsony torzítás, megnövekedett érzékenység, nagyobb sávszélesség és tökéletesítettt fáziskoherencia vált elérhetővé. A 3 -os 2431H típusú magas egy sugárzási szögű tölcsérrel van ellátva. Ideális választás azokhoz az alkalmazásokhoz ahol a kicsit több mély mellett a tiszta és kiugró középhangokra is feltétlenül szükség van. Használhatjuk szélessávban vagy Bi-Amp módban is a beépített passzív hangváltó segítségével. A szokványos 3-utas rendszerek nem fedik le jobban a hallható tartományokat mint egy kétutas rendszer. De az SRX738-ban található 18 -os mélyhangszóró képes olyan mélytartományt létrehozni, amelyet általában csak szubbasszus segítségével tudunk elérni. S R X S R X S R X S S R X S R X S S R X M S R X 7 2 2

8 12 kétutas top / monitor 70 Hz - 20 khz 83 Hz - 18 khz (névleges) 349mm 546mm 260mm 15 kg 1 JBL 2262H Differential Drive 1 JBL 2431H 3 kompressziós magas 96 db SPL (passzív módban) 8 ohm 131 db SPL 1méternél 800 W / 1200 W / 3200 W Dupla, 35mm-es állványadapter 2 M10 szemescsavar függesztéshez SRX712M-YOKE Dupla 15 kétutas hangfal 37 Hz - 20 khz 53 Hz - 20 khz (névleges) 1219mm 541mm 508mm 45 kg 2 JBL 2265H Differential Drive 1 JBL 2451H 4 kompressziós magas 99 db SPL (passzív módban) 4 ohm 136 db SPL 1 méternél 1200 W / 2400 W / 4800 W 5 függesztési pont (CSAK F változatnáll) SRX712M-CVR: strapabíró bélelt védőhuzat SRX712M-YOKE: Y alakú tartókonzol SRX725-CVR: strapabíró bélelt védőhuzat SRX-FF3: 3 db lecsatolható függesztősín : 3 db 10mm-es szemescsavar 15 kétutas hangfal 43 Hz - 20 khz 53 Hz - 20 khz (névleges) 711mm 439mm 406mm 22 kg 1 JBL 2265H 1 JBL 2431H 3 Kompressziós magas 96 db SPL (passzív módban) 8 ohm 131 db SPL 1 méternél 800 W / 1600 W / 3200W SRX715-CVR: strapabíró bélelt védőhuzat SRX-FF3: 3 db lecsatolható függesztősín : 3 db 10mm-es szemescsavar Dupla, 35mm-es állványadapter 5 függesztési pont (CSAK F változatnál) Középhangszóró: 18 háromutas hangfal 35 Hz - 20 khz 44 Hz - 20 khz (névleges) 1219mm 541mm 508mm) 43 kg 1 JBL 2262H 1 JBL 2169H CMCD 1 JBL 2431H 3 kompressziós magas 95 db SPL (passzív módban) 8 ohm 130 db SPL 1 méternél 800 W / 1600 W / 3200 W 5 függesztési pont (CSAK F változatnál) SRX738-CVR: strapabíró bélelt védőhuzat SRX-FF3: 3 db lecsatolható függesztősín : 3 db 10mm-es szemescsavar Dupla 12 kétutas hangfal 72 Hz - 20 khz 81 Hz - 20 khz (névleges) 965mm 394mm 394mm 34 kg 2 JBL 2262H 1 JBL 2451H 4 kompressziós magas 97 db SPL (passzív módban) 4 ohm 135 db SPL 1 méteren 1200 W / 2400 W / 4800 W 5 függesztési pont (CSAK F változatnál) 18 szubbasszus 31 Hz Hz 34 Hz Hz 508mm 597mm 749mm 36 kg 1 JBL 2268H 95 db SPL 8 ohm 130 db SPL 1 méteren 800 W / 1600 W / 3200 W M20 állványadapter az opcionális SS4-BK csavaros tartórúd számára SRX722-CVR: strapabíró bélelt védőhuzat SRX-FF3: 3 db lecsatolható függesztősín : 3 db 10mm-es szemescsavar SRX718-CVR: strapabíró bélelt védőhuzat SS4-BK: állítható 35mm átmérőjű állvány WK-4: kerékszett dupla 18 szubbasszus 27 Hz Hz 33 Hz Hz 602mm 1067mm 838mm 76 kg 2 JBL 2262H 98 db SPL 4 ohm (parallel módban) 8 ohm (discrete módban) 136 db SPL 1 méteren 1600 W / 3200 W / 6400 W SRX728-CVR: strapabíró bélelt védőhuzat Az ön legközelebbi partnere: 6000 Kecskemét, Nyíl u. 23. Tel: 76/ bertaudio@bertaudio.hu
