2 Modellkészítési feladat Kedves Versenyzők! A gyakorlati feladat, amit végre kell hajtani, egy biztonsági áramkörrel ellátott ház modelljének elkészítése lesz. A feladat 4 nagyobb egységre bontható, mely egyben javaslat a feladtok elosztásához, megszervezéséhez is. A javasolt sorrend betartására mindenütt ügyeljetek! 4. Modell összeállítás elektronika bekötése dekoráció alaplap előkészítése az elektronikával ház vázának összeállítása ajtó, ablak beszerelése papír dekoráció előkészítése, kivágása ragasztás 1. Alaplemez előkészítése Az alaplapra kell szerelni az elektronikát, ez a farost lemez a terepasztal alapja is. Az alaplap egy A3- as farostlemez lap, zöld dekorációs lemezzel borítva A lapra szereljük az elektronikát, amelyet készen kaptok a vezetékkel. A vezérlőpult ablakát fonalfűrésszel vágjátok ki. A szál befűzése előtt fúrógéppel fúrjátok ki a bejelölt ablak 4 sarkát 07-es fúróval. fonalfűrész 1.2.A kivágott alaplapról jelöljétek át a vezérlő ablakát a zöld kartonra ami a dekoráció része, és vágjátok ki szikével ugyanarra a méretre. Szegeljétek fel a két szegélylécet 3-as ábra. 2

3 Jelöljétek be a furatokat 0 10 es, 07-es 03,5-ös, és fúrjátok ki az állványos ill. az akkus fúróval Ragasszátok fel a dekorkartont a farostlemezre, a ragasztáshoz használjátok a ragasztó sprayt. A ragasztót egyenletesen szórjátok a dekorkartonra, majd illesszétek össze a két felületet, hagyjátok kb. 10 percig száradni. Száradás után a furatok helyét a farost oldalról lyukasztóval lyukasszátok át. 1.4.A száradásig vegyétek kézbe a kiegészítő lap vezérlőlap elemét és vágjátok ki ollóval, illesszétek össze a plexivel és a furatokat a kapott szeggel lyukasszátok át. A plexin lévő furatot jelöljétek át az alaplemezre és fúrjátok át.3,5-ös fúróval a farostot. 3-as csavarral a távtartókat betéve csavarjátok össze a 3. ábra szerint. A megfelelő vezetékeket osszátok szét, ill. a házba menőt bújtassátok át. A kábeleket szigetelőszalaggal kössétek össze, hogy esztétikus legyen. 2.A ház összeállítása 2.1. A ház vázát állítsátok össze. Ehhez előbb számoljatok és mérjetek. A lécek a ábrán láthatóak. Az léceket a kapott gérládában a fűrészelő-ládában fűrészeljétek fel. Ügyeljetek a pontosságra, mert az összeállításnál ill. a papír borításnál látszani fog a pontatlanság. A fűrészeléshez kivételesen fém fűrészt használunk. Ha leszabtátok az alkatrészeket, akkor a 2.6. ábrának megfelelően kezdjétek összeszegelni a vázat. Ehhez először az alsó ill. felső keretet kell összeszegelni. Ezután a 2.7. ábrának megfelelően az ajtó ill. ablak részek összeállítása következik. A nyithatóság is szempont. Az ajtó ill. ablak forgását a szeg tengely biztosítja. Ehhez a fenyő részt át kell fúrni 1,5-ös fúróval az ábrán jelölt helyen. billenő ablak 7,5 ablak A 3*3 mm-re lévő pont jelölése, fúrása 01,5-ös fúróval előfúrva, szegelve 2 mm-es rés az ablakok alatt 020*30-as szeg az ablak tengelye a fordíthatóság miatt felső keret 7,5 2.7 es ábra kiegészítése alsó keret 3

4 Két ablak elem van/ablak1, ablak2/, melyet így kell előkészíteni. Az ajtó az alsó ill. felső kerethez lesz rögzítve, így azt már csak a keret összeállítása után jelöljük, fúrjuk ill. szegeljük. A váz összeállítási rajzát a 2. ábrán láthatjátok. Ügyeljetek arra, hogy a szükséges furatokat az összeszerelés előtt fúrjátok ki/ pl. vészkapcsoló rögzítése, szerelőpanel rögzítésének helye/. 3.Dekoráció A dekoráció a kapott elemek kivágása ill. hajtogatásából áll. A ház borításához ill. a kiegészítők elkészítéséhez a csapatok színes nyomtatványt kapnak. A papírelemeket olló ill. szike segítségével távolítjuk el. A hajlítási élek ellentétes oldalát a szikével karcoljuk, ezt a műveletet óvatosan hajtsd végre, mert könnyen levághatod a hajlítani kívánt élet/házfal, tető/. A kutya ill. a fenyő a kiegészítő modell. Elkészítésük a rajz alapján megoldható. /mellékletek/ Ezeket az elemeket az utolsó fázisban ragasztjuk fel /házfal/ ill. helyezzük el a modell környezetében/kutya, fenyő/ A tetőt az értékelés előtt ne ragasszátok fel!!! 4. Összeállítás 4.1 A ház vázának elhelyezése A házat úgy tájoljuk, ahogyan az 1 es ábrán látjuk. A keretet 3-as lemezcsavarral rögzítjük a farostlemezhez. A ház keretét bejelölve a 10-es furaton felhozott vezetékektől a kereten belül feljelöljük a sorkapocs helyét, majd két helyen 3,5-ös fúróval átfúrjuk a farost lemezt a sorkapcsot felhasználva sablonként. A sorkapocs alá a kiegészítő lapon lévő bekötési rajzot ragasztjuk/melléklet/ es furat a vezetékeknek bekötési bekötééa rajz sorkapocs 03,5-as furat a rögzítéshez A ház helyének jelölése az alaplapon a kész keret átjelölve az alaplapra 3,5-ös furat a keret rögzítésére az alaplaphoz, a keret középtengelyén átfúrva 4

5 4.2. Az elektronika bekötése Az elektronikát készen kapjátok. Ez a kapcsolás jeleket fogad az érzékelőktől/ zárt kapcsoló nyitását érzékeli/ és szelektíven kijelzi, hogy hol nyílott ki az ajtó, ablak, ill. a vészjelző kapcsolását is jelzi. A kapcsolásnak van egy beléptető kapcsolója, amely biztosítja a riasztás indítását 20 másodperc elteltével /reszet gomb/. A kapcsolás 12V egyenáramról működik. A polaritásra érzékeny áramkör, ezért kérjétek a felügyelő nevelő segítségét kipróbáláskor. Szereljétek fel az elektronikát, a távtartókkal. A vezetékeket a 4. ábrának megfelelően válasszátok szét / házba menő, tápvezeték ill. beléptető gomb vezetéke/ A vezetékeket a képen látható módon szigetelőszalaggal fogjátok össze, a kész kábelszorítóval rögzítsétek a kerethez, melyet nektek kell elkészíteni kapott 0, 5-es alumíniumlemezből. A rögzítéshez 3,5-ös fúróval fúrjátok át a lemezt és lemezcsavarral rögzítsétek a ház keretéhez ill. az alaplap szegélyező léchez.. Két darab kábelszorítót kell készíteni, egy 5-ös átmérőjűt a vékonyabb vezetékeknek a házban és 9-es átmérőjűt az alaplap szegélyéhez történő vezeték rögzítéshez. A két méret különböző művelettel készül el, a kisebbhez sablont kaptok, a nagyobbhoz csak a satut és a 9-es fúrószárat használjátok. /A kapott lemez 50*20*0,5/ A kisméretű kábelszorító A nagyobb méretű kábelszorító , ös fúrószár sablon satu es fúrószár 5

6 A már rögzített sorkapocs egyik oldalára kössétek be a vezetékeket. Ügyeljetek, arra, hogy összetartozó vezetékpárok legyenek egymás mellé bekötve /kék vezetékek/. Itt nem számít a polaritás. A LED ill. a zümmögő polaritás érzékeny, így ügyelj a fekete ill. a piros vezetékek bekötésére. Ügyeljetek a fémes érintkezésre a sorkapocsban. Helyezd el a reed reléket a mágnessel / mozgó ajtó, ablakhoz/ ill. a kapcsolóval / a keretre ragasztva/. A kapcsolók öntapadós ragasztóval rögzíthetők, a védőfóliát óvatosan távolítsd el, majd az 5.ábra szerint ragaszd fel a megfelelő helyre, csavarozd fel a vészkapcsolót a második ablak függőleges tartójára /5. ábra/. A felszerelt elemek vezetékeit a bekötési rajznak meglelően kössétek be. A vezetékeket egyenként kössétek be, odafigyelve, hogy honnan érkezik a vezeték /pl ablak 1, ablak 2, ajtó, vészkapcsoló/. A D -be a vészkapcsolótól jövő két vezeték, A C -be az ablak 2, B -be az ablak 1, A - ba a az ajtó tól jövő vezeték kerül bekötésre. A szerelvény lapra 5.2.ábra a szerelvény lap. Fúrjátok át a lapot 5-ös fúróval a vezetékeknek, szereljétek fel a zümmögőt/ csavarral/ ill. a LED-et az 5-ös furatba rögzítheted. Szegeld fel az 5. ábrának megfelelően a ház vázához. Kösd be a zümmögőt és a LED-et a sorkapocsba, ügyelj a vezetékekre piros a piroshoz, fekete a feketéhez! Az érzékelők vezetékeit szintén kössétek össze, így tegyétek rendezetté a házban futó vezetékeket. Kössétek be a tápláló feszültség csatlakozóit. szereljétek fel a beléptető gombot. A kapcsolás kipróbálásához jelentkezzetek az ügyelő tanárnál. A mágnesek erősek így csak nagyobb távolságnál enged el a reed záró érintkezője. Az utolsó mozzanat a ház felöltöztetése, dekoráció elhelyezése. A ház tetejét ne ragasszátok fel a zsűrizésig. Eredményes munkát és versenyzést kívánunk! 6

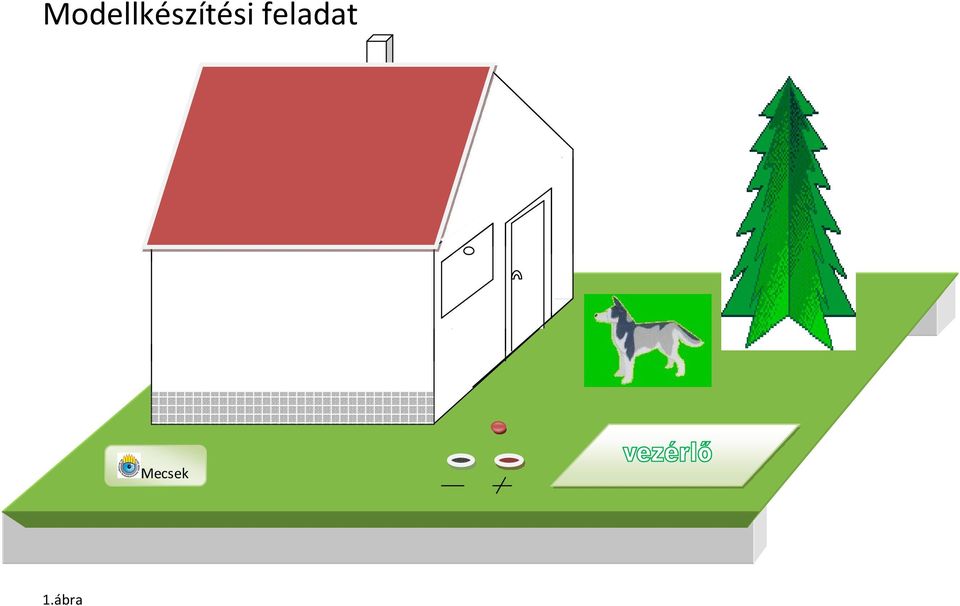

7 Modellkészítési feladat Mecsek fk - 1.ábra

8 A ház váza 2.ábra ablak1 ablak2 210*15*15 4 db 180*15*15 4db 100*15*15 8db db ablak , ,5 65 Összeállítás 1. felső, alsó keret Ajtó, ablak szegelve 2mm-es rés ablak, ajtó elemek összeállítása váz szegelve

9 Az alaplap 3.ábra sorkapocs+bekötési rajz dekorlemeza3-as Plexi 110*50*2 vezérlőlap 420*297*3 farost szegelve , es furatok távtartók elektronika

10 LED zümmögő A reed B reed C reed D vészkapcsoló Elektronika 4. ábra kábelszorítóval a ház keretéhez rögzítve A -ajtó, B -ablak1, C -ablak2, D - vészgomb -.+- A B C D a házban lévő sorkapocshoz A, B, C a reed reléhez, D a vészkapcsolóhoz + vezeték a LE D-hez és a zümmögőhöz - vezeték a LE D-hez és a zümmögőhöz Beléptető kapcsoló A vezetékeket szigetelőszalaggal fogjátok össze, kábelszorítóval rögzítve a ELEKTRONIKA 10

11 Az érzékelők és fény /led/ és hangadó alkatrészek beszerelése 5. ábra zümmögő a szerelvénylapon Led a reed kapcsoló alaphelyzetben nyitott, a mágnes zárja csak a fém részt rögzítsd a sorkapocsba! reed kapcsoló a ház keretén sorkapocshoz állandómágnes a mozgó részen /ajtó, ablak/ vészkapcsoló D ablak2 C A kapcsoló ill. a mágnes öntapadós! ajtó A sorkapocshoz ablak1 B a szerelvénylap szegelve led zümmögő 0 5-ös furatok D C B A + -. csavarral rögzítve szerelvénylap 127*50*3 rétegelt lemez 11

12 KÉPEK 6. ábra 12

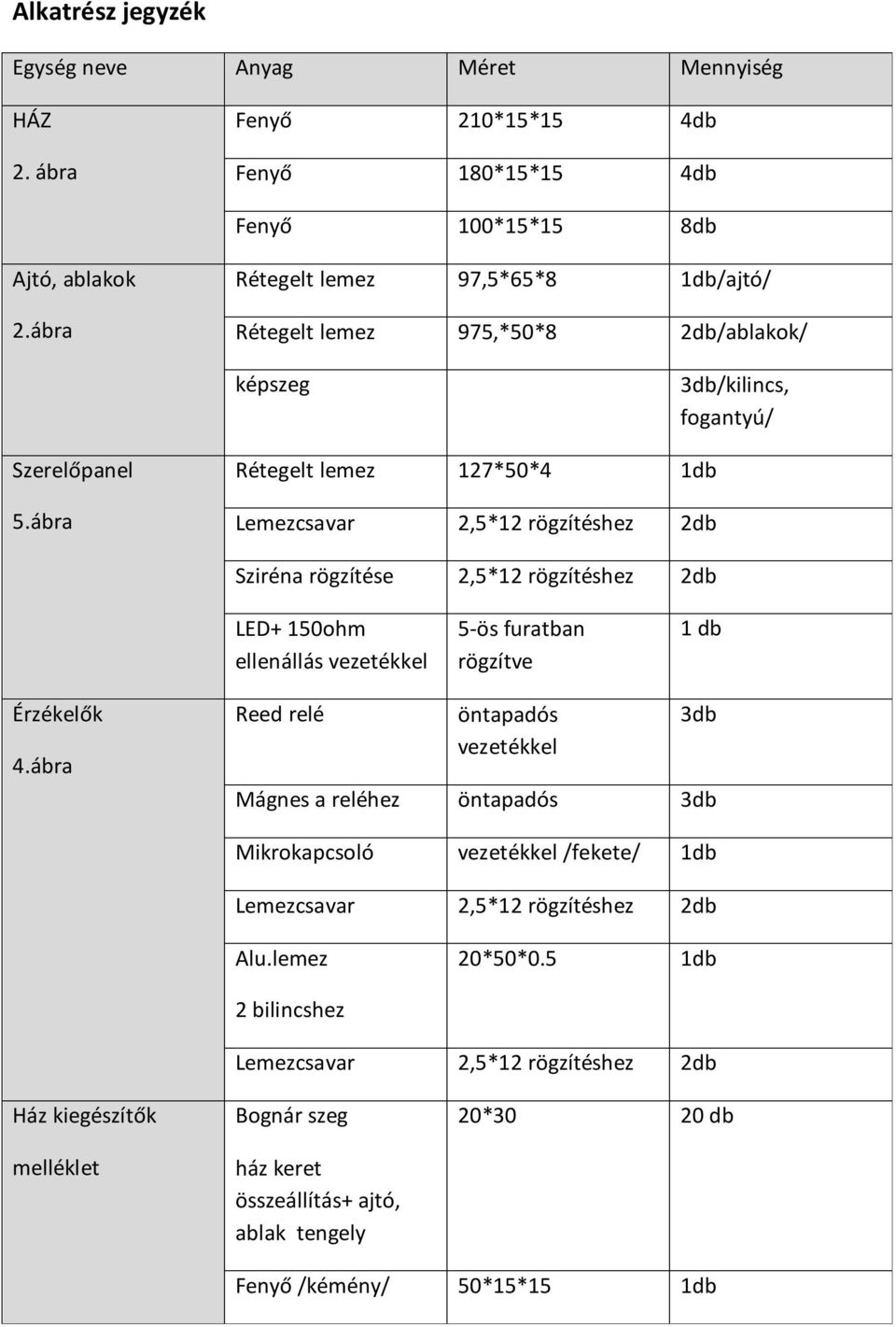

13 Alkatrész jegyzék Egység neve Anyag Méret Mennyiség HÁZ 2. ábra Fenyő 210*15*15 4db Fenyő 180*15*15 4db Fenyő 100*15*15 8db Ajtó, ablakok 2.ábra Rétegelt lemez 97,5*65*8 1db/ajtó/ Rétegelt lemez 975,*50*8 2db/ablakok/ képszeg 3db/kilincs, fogantyú/ Szerelőpanel 5.ábra Rétegelt lemez 127*50*4 1db Lemezcsavar 2,5*12 rögzítéshez 2db Sziréna rögzítése 2,5*12 rögzítéshez 2db LED+ 150ohm ellenállás vezetékkel 5-ös furatban rögzítve 1 db Érzékelők 4.ábra Reed relé öntapadós vezetékkel 3db Mágnes a reléhez öntapadós 3db Mikrokapcsoló vezetékkel /fekete/ 1db Lemezcsavar 2,5*12 rögzítéshez 2db Alu.lemez 20*50*0.5 1db 2 bilincshez Lemezcsavar 2,5*12 rögzítéshez 2db Ház kiegészítők melléklet Bognár szeg ház keret összeállítás+ ajtó, ablak tengely 20*30 20 db Fenyő /kémény/ 50*15*15 1db

14 Kivágó lap ház oldalai 2db Piros dekorlemez 300*210 1db Kivágó lap ajtó, ablakok, lábazat, kilépő 1db Alaplap 1.ábra, 3.ábra Farostlemez 420*300*3 1db Fenyő 420*30*15 2db szeg a szegély szegeléséhez 14*13 12db zöld dekorlemez 420*300 1db Lemezcsavar 2,5*12 rögzítéshez 2db a ház váza és az alap rögzítéséhez sorkapocs rögzítése az alaplemezhez plexi, elektronika rögzítése M3*30-as csavar+anya M3*30-as süllyesztett fejű csavar+ anya 2db 2db Banán hüvely 7 mm-es átmérő 2db piros + fekete - Nyomógomb beléptető 1db kiegészítők sorkapocs bekötés Elektromos szerelvény Készre szerelt elektronika vezetékekkel, rögzítési furattal 1db 4. ábra Plexi lemez 110*8*2,5 1db 5. ábra Vezérlő panel 1db 14

15 karton maszk Ebonit távtartó 010*18 2db Tápegység piros, fekete vezeték 20 cm-es +,- jelöléssel Nyomógomb /beléptető/ lila színű vezeték Az elektronikától a házba érkező vezetékek Érzékelőkhöz kék vezeték az elektronikától a sorkapocsig 60cm-esek A, B, C, D jelöléssel. Az érzékelőktől a sorkapocsba kötést a hely határozza meg pl. ajtó = A, nem polaritás érzékeny a bekötés segít a sorkapocs bekötésében a bekötési rajz. A sziréna ill. a LED polaritás érzékeny /piros +, fekete -/ 60 cm-es vezeték az elektronikától a sorkapocsig. Szerszámok jegyzéke Olló, ragasztó tubusos a ház oldalainak ragasztásához, ragasztó spray az alaplap ragasztásához Szike, peremes vonalzó Csavarhúzó / csillag, lapos/ Kombinált-, csípőfogó Kalapács, pontozó Fémfűrész, gérláda /fűrészelő-láda/ Fonalfűrész, fonalfűrész asztal, fonalfűrész szorító 15
