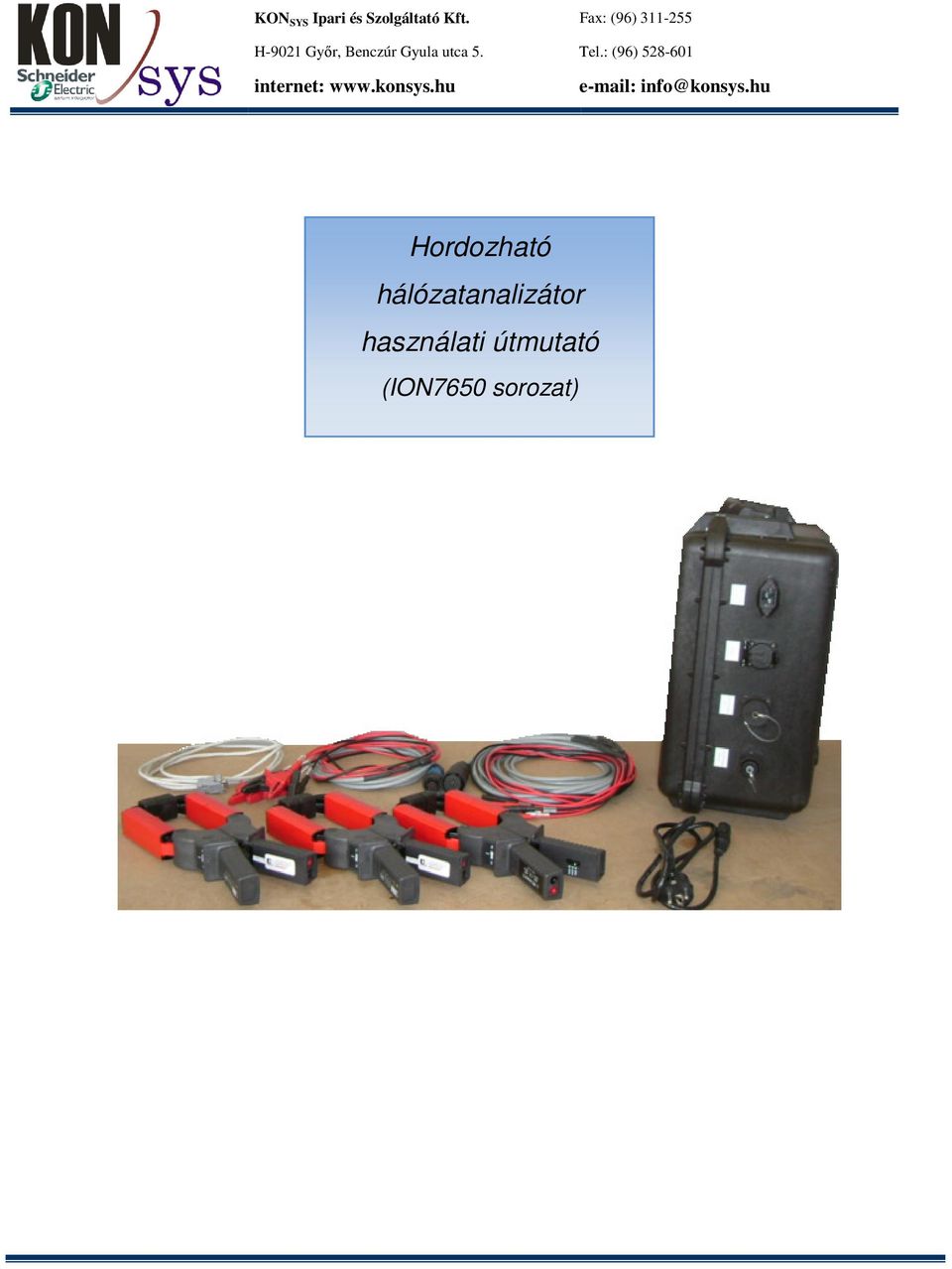

1 KON SYS Ipari és Szolgáltató Kft. Fax: (96) H-9021 Győr, Benczúr Gyula utca 5. Tel.: (96) internet: Hordozható hálózatanalizátor használati útmutató (ION7650 sorozat)

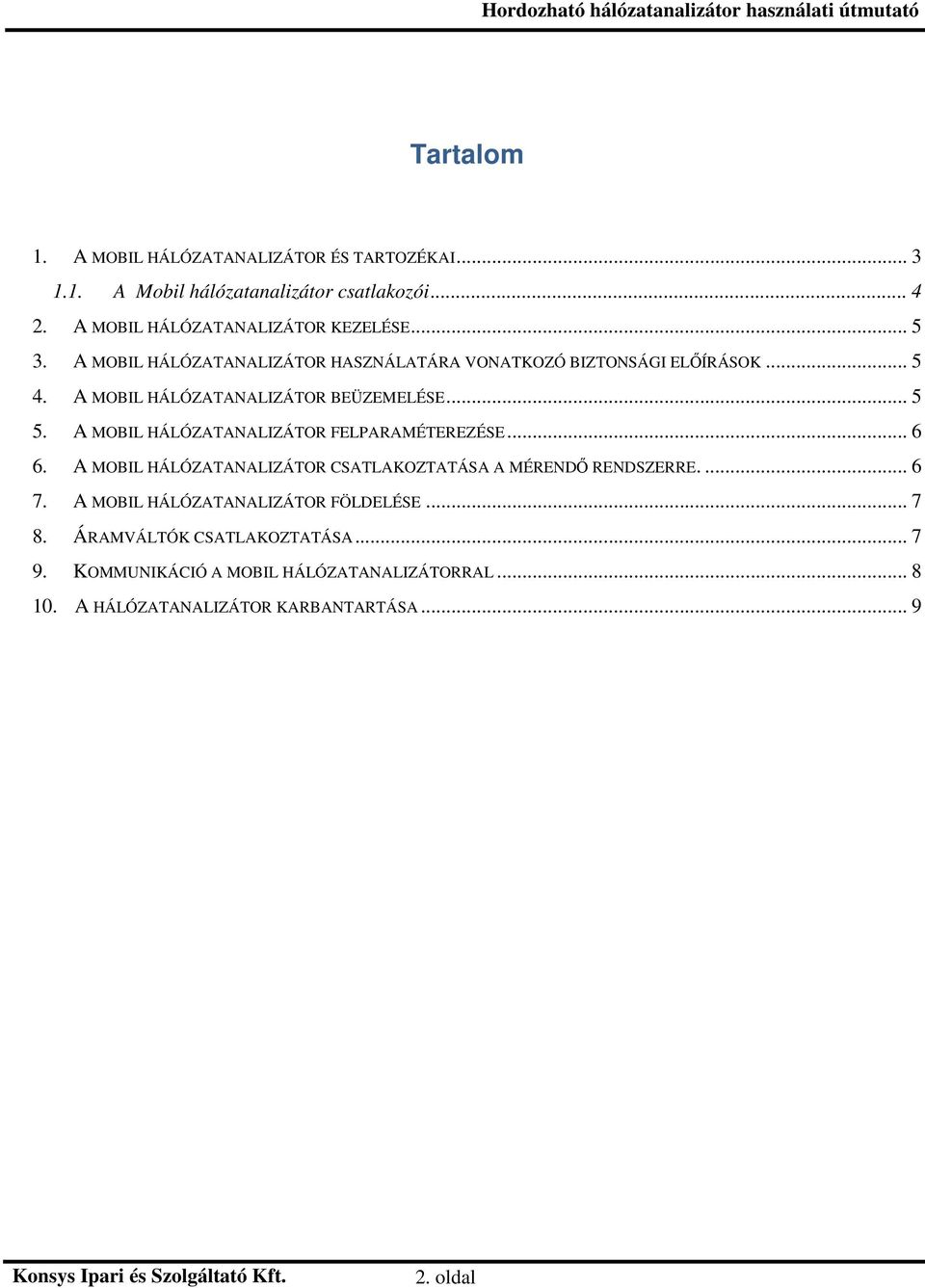

2 Tartalom 1. A MOBIL HÁLÓZATANALIZÁTOR ÉS TARTOZÉKAI A Mobil hálózatanalizátor csatlakozói A MOBIL HÁLÓZATANALIZÁTOR KEZELÉSE A MOBIL HÁLÓZATANALIZÁTOR HASZNÁLATÁRA VONATKOZÓ BIZTONSÁGI ELŐÍRÁSOK A MOBIL HÁLÓZATANALIZÁTOR BEÜZEMELÉSE A MOBIL HÁLÓZATANALIZÁTOR FELPARAMÉTEREZÉSE A MOBIL HÁLÓZATANALIZÁTOR CSATLAKOZTATÁSA A MÉRENDŐ RENDSZERRE A MOBIL HÁLÓZATANALIZÁTOR FÖLDELÉSE ÁRAMVÁLTÓK CSATLAKOZTATÁSA KOMMUNIKÁCIÓ A MOBIL HÁLÓZATANALIZÁTORRAL A HÁLÓZATANALIZÁTOR KARBANTARTÁSA oldal

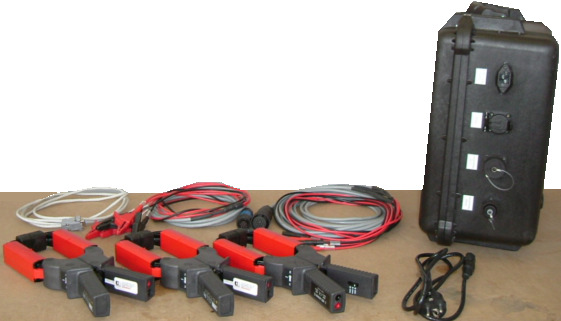

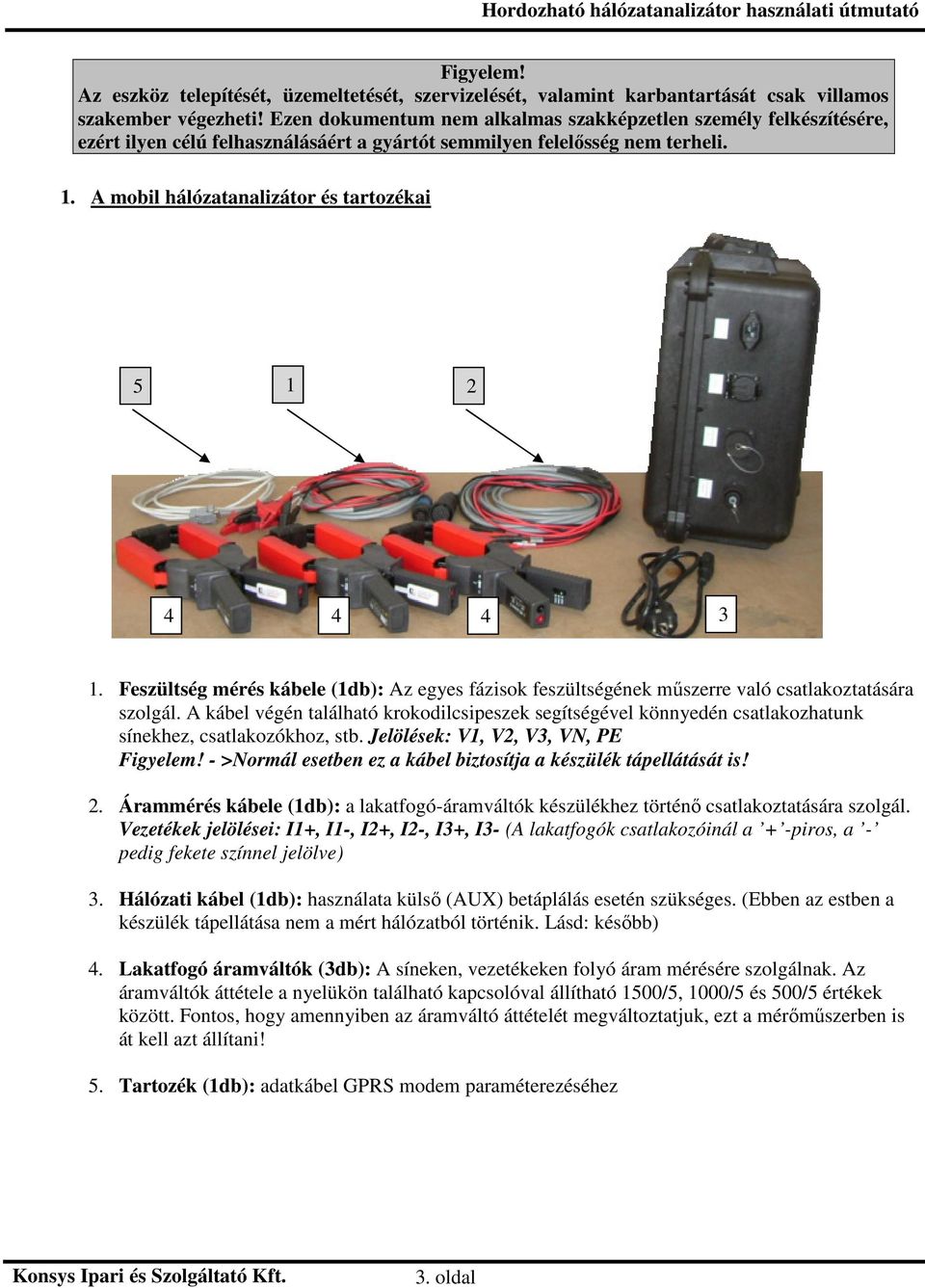

3 Az eszköz telepítését, üzemeltetését, szervizelését, valamint karbantartását csak villamos szakember végezheti! Ezen dokumentum nem alkalmas szakképzetlen személy felkészítésére, ezért ilyen célú felhasználásáért a gyártót semmilyen felelősség nem terheli. 1. A mobil hálózatanalizátor és tartozékai Feszültség mérés kábele (1db): Az egyes fázisok feszültségének műszerre való csatlakoztatására szolgál. A kábel végén található krokodilcsipeszek segítségével könnyedén csatlakozhatunk sínekhez, csatlakozókhoz, stb. Jelölések: V1, V2, V3, VN, PE - >Normál esetben ez a kábel biztosítja a készülék tápellátását is! 2. Árammérés kábele (1db): a lakatfogó-áramváltók készülékhez történő csatlakoztatására szolgál. Vezetékek jelölései: I1+, I1-, I2+, I2-, I3+, I3- (A lakatfogók csatlakozóinál a + -piros, a - pedig fekete színnel jelölve) 3. Hálózati kábel (1db): használata külső (AUX) betáplálás esetén szükséges. (Ebben az estben a készülék tápellátása nem a mért hálózatból történik. Lásd: később) 4. Lakatfogó áramváltók (3db): A síneken, vezetékeken folyó áram mérésére szolgálnak. Az áramváltók áttétele a nyelükön található kapcsolóval állítható 1500/5, 1000/5 és 500/5 értékek között. Fontos, hogy amennyiben az áramváltó áttételét megváltoztatjuk, ezt a mérőműszerben is át kell azt állítani! 5. Tartozék (1db): adatkábel GPRS modem paraméterezéséhez 3. oldal

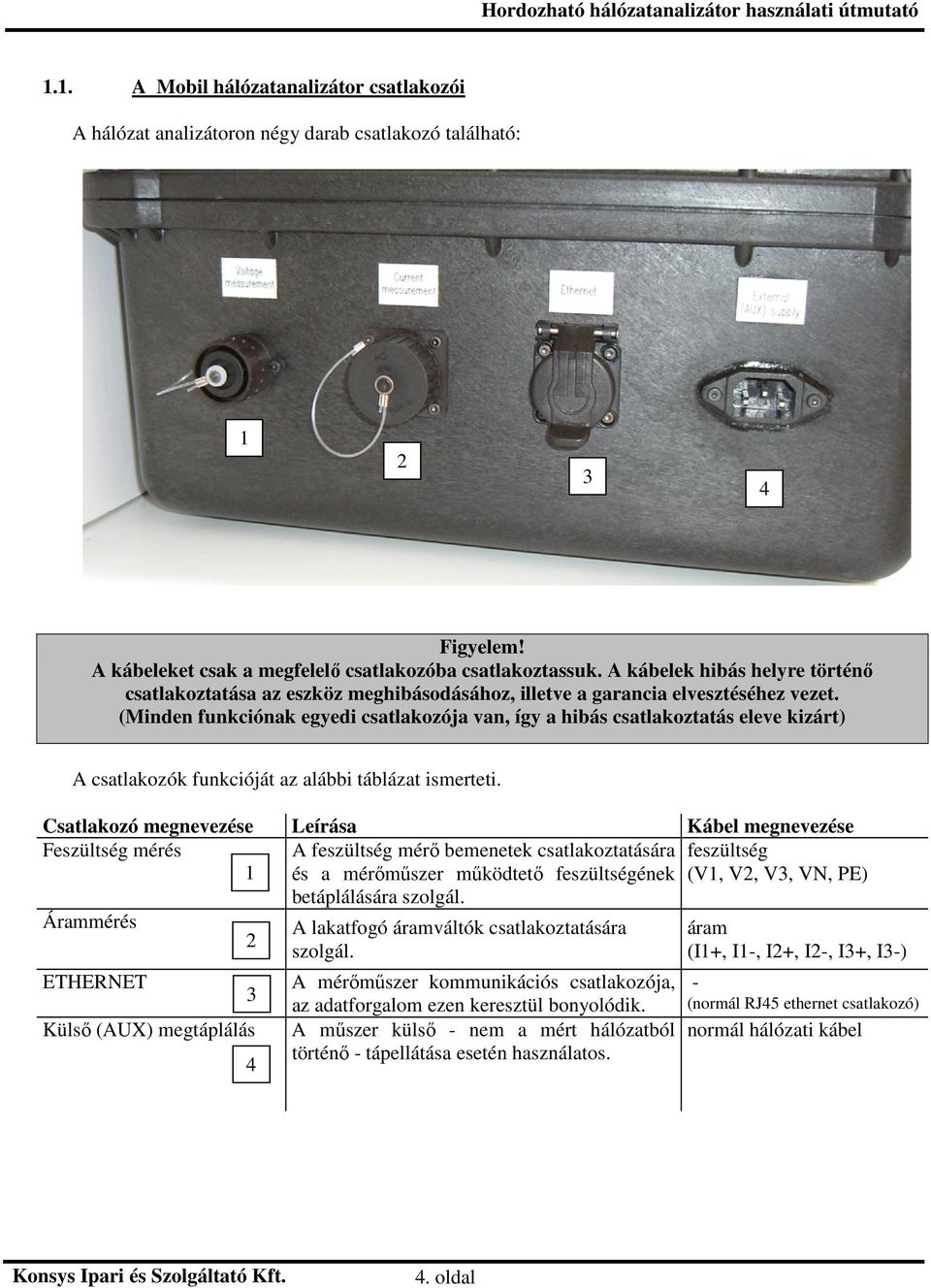

4 1.1. A Mobil hálózatanalizátor csatlakozói A hálózat analizátoron négy darab csatlakozó található: A kábeleket csak a megfelelő csatlakozóba csatlakoztassuk. A kábelek hibás helyre történő csatlakoztatása az eszköz meghibásodásához, illetve a garancia elvesztéséhez vezet. (Minden funkciónak egyedi csatlakozója van, így a hibás csatlakoztatás eleve kizárt) A csatlakozók funkcióját az alábbi táblázat ismerteti. Csatlakozó megnevezése Leírása Kábel megnevezése Feszültség mérés A feszültség mérő bemenetek csatlakoztatására feszültség 1 és a mérőműszer működtető feszültségének (V1, V2, V3, VN, PE) betáplálására szolgál. Árammérés A lakatfogó áramváltók csatlakoztatására áram 2 szolgál. (I1+, I1-, I2+, I2-, I3+, I3-) ETHERNET Külső (AUX) megtáplálás 3 4 A mérőműszer kommunikációs csatlakozója, az adatforgalom ezen keresztül bonyolódik. A műszer külső - nem a mért hálózatból történő - tápellátása esetén használatos. - (normál RJ45 ethernet csatlakozó) normál hálózati kábel 4. oldal

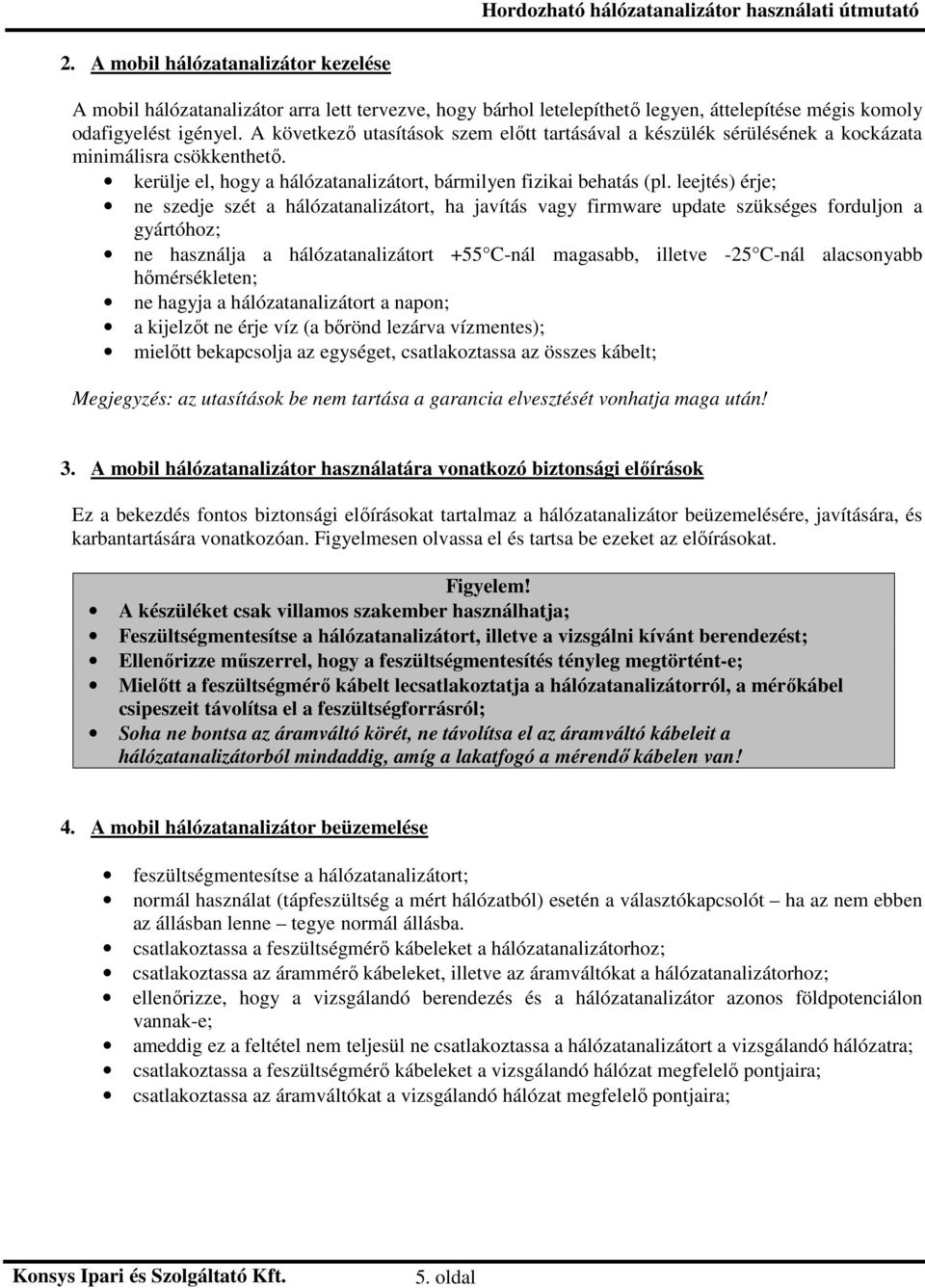

5 2. A mobil hálózatanalizátor kezelése A mobil hálózatanalizátor arra lett tervezve, hogy bárhol letelepíthető legyen, áttelepítése mégis komoly odafigyelést igényel. A következő utasítások szem előtt tartásával a készülék sérülésének a kockázata minimálisra csökkenthető. kerülje el, hogy a hálózatanalizátort, bármilyen fizikai behatás (pl. leejtés) érje; ne szedje szét a hálózatanalizátort, ha javítás vagy firmware update szükséges forduljon a gyártóhoz; ne használja a hálózatanalizátort +55 C-nál magasabb, illetve -25 C-nál alacsonyabb hőmérsékleten; ne hagyja a hálózatanalizátort a napon; a kijelzőt ne érje víz (a bőrönd lezárva vízmentes); mielőtt bekapcsolja az egységet, csatlakoztassa az összes kábelt; Megjegyzés: az utasítások be nem tartása a garancia elvesztését vonhatja maga után! 3. A mobil hálózatanalizátor használatára vonatkozó biztonsági előírások Ez a bekezdés fontos biztonsági előírásokat tartalmaz a hálózatanalizátor beüzemelésére, javítására, és karbantartására vonatkozóan. Figyelmesen olvassa el és tartsa be ezeket az előírásokat. A készüléket csak villamos szakember használhatja; Feszültségmentesítse a hálózatanalizátort, illetve a vizsgálni kívánt berendezést; Ellenőrizze műszerrel, hogy a feszültségmentesítés tényleg megtörtént-e; Mielőtt a feszültségmérő kábelt lecsatlakoztatja a hálózatanalizátorról, a mérőkábel csipeszeit távolítsa el a feszültségforrásról; Soha ne bontsa az áramváltó körét, ne távolítsa el az áramváltó kábeleit a hálózatanalizátorból mindaddig, amíg a lakatfogó a mérendő kábelen van! 4. A mobil hálózatanalizátor beüzemelése feszültségmentesítse a hálózatanalizátort; normál használat (tápfeszültség a mért hálózatból) esetén a választókapcsolót ha az nem ebben az állásban lenne tegye normál állásba. csatlakoztassa a feszültségmérő kábeleket a hálózatanalizátorhoz; csatlakoztassa az árammérő kábeleket, illetve az áramváltókat a hálózatanalizátorhoz; ellenőrizze, hogy a vizsgálandó berendezés és a hálózatanalizátor azonos földpotenciálon vannak-e; ameddig ez a feltétel nem teljesül ne csatlakoztassa a hálózatanalizátort a vizsgálandó hálózatra; csatlakoztassa a feszültségmérő kábeleket a vizsgálandó hálózat megfelelő pontjaira; csatlakoztassa az áramváltókat a vizsgálandó hálózat megfelelő pontjaira; 5. oldal

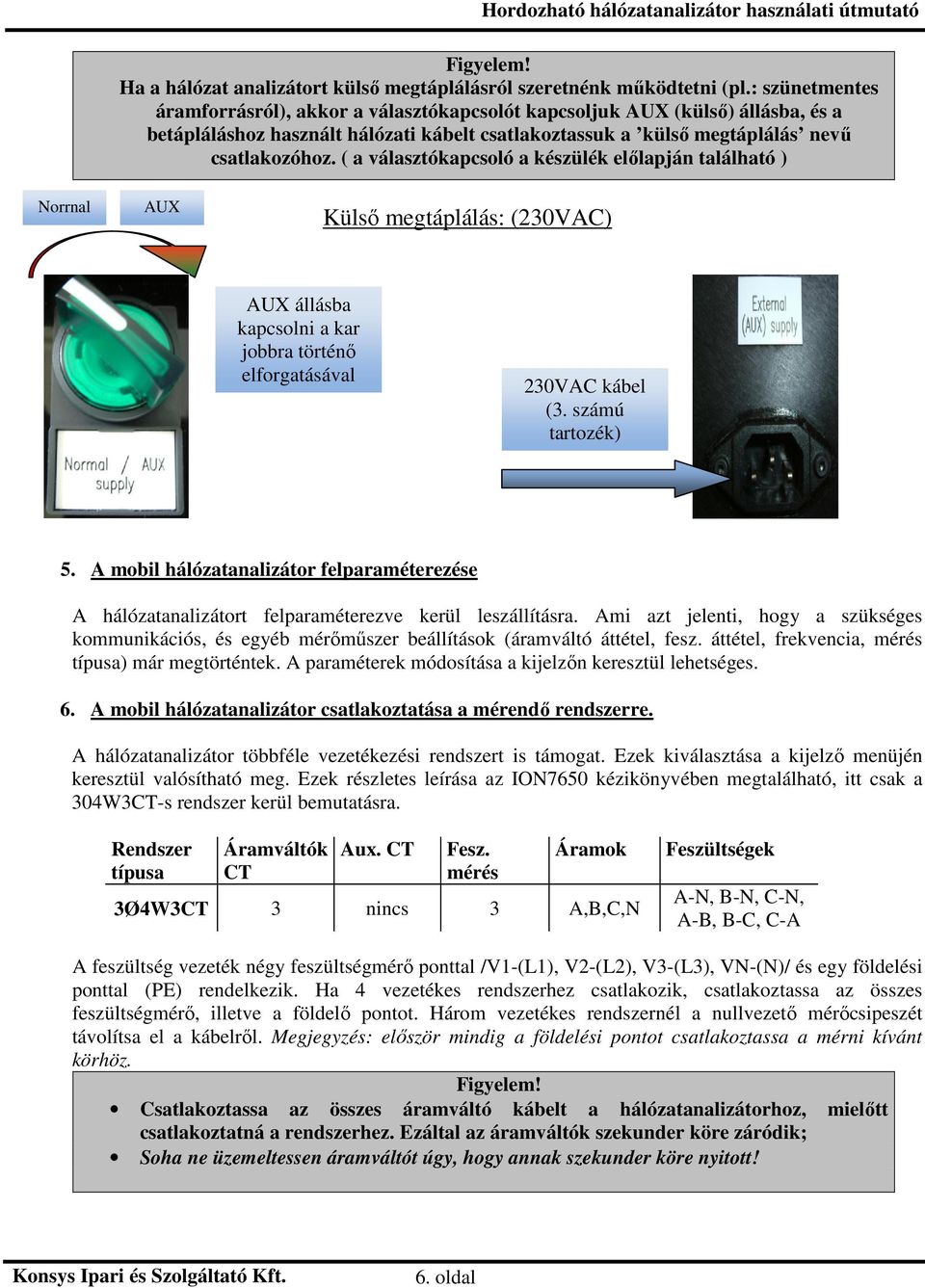

6 Ha a hálózat analizátort külső megtáplálásról szeretnénk működtetni (pl.: szünetmentes áramforrásról), akkor a választókapcsolót kapcsoljuk AUX (külső) állásba, és a betápláláshoz használt hálózati kábelt csatlakoztassuk a külső megtáplálás nevű csatlakozóhoz. ( a választókapcsoló a készülék előlapján található ) Norrnal AUX Külső megtáplálás: (230VAC) AUX állásba kapcsolni a kar jobbra történő elforgatásával 230VAC kábel (3. számú tartozék) 5. A mobil hálózatanalizátor felparaméterezése A hálózatanalizátort felparaméterezve kerül leszállításra. Ami azt jelenti, hogy a szükséges kommunikációs, és egyéb mérőműszer beállítások (áramváltó áttétel, fesz. áttétel, frekvencia, mérés típusa) már megtörténtek. A paraméterek módosítása a kijelzőn keresztül lehetséges. 6. A mobil hálózatanalizátor csatlakoztatása a mérendő rendszerre. A hálózatanalizátor többféle vezetékezési rendszert is támogat. Ezek kiválasztása a kijelző menüjén keresztül valósítható meg. Ezek részletes leírása az ION7650 kézikönyvében megtalálható, itt csak a 304W3CT-s rendszer kerül bemutatásra. Rendszer típusa Áramváltók CT Aux. CT Fesz. mérés Áramok 3Ø4W3CT 3 nincs 3 A,B,C,N Feszültségek A-N, B-N, C-N, A-B, B-C, C-A A feszültség vezeték négy feszültségmérő ponttal /V1-(L1), V2-(L2), V3-(L3), VN-(N)/ és egy földelési ponttal (PE) rendelkezik. Ha 4 vezetékes rendszerhez csatlakozik, csatlakoztassa az összes feszültségmérő, illetve a földelő pontot. Három vezetékes rendszernél a nullvezető mérőcsipeszét távolítsa el a kábelről. Megjegyzés: először mindig a földelési pontot csatlakoztassa a mérni kívánt körhöz. Csatlakoztassa az összes áramváltó kábelt a hálózatanalizátorhoz, mielőtt csatlakoztatná a rendszerhez. Ezáltal az áramváltók szekunder köre záródik; Soha ne üzemeltessen áramváltót úgy, hogy annak szekunder köre nyitott! 6. oldal

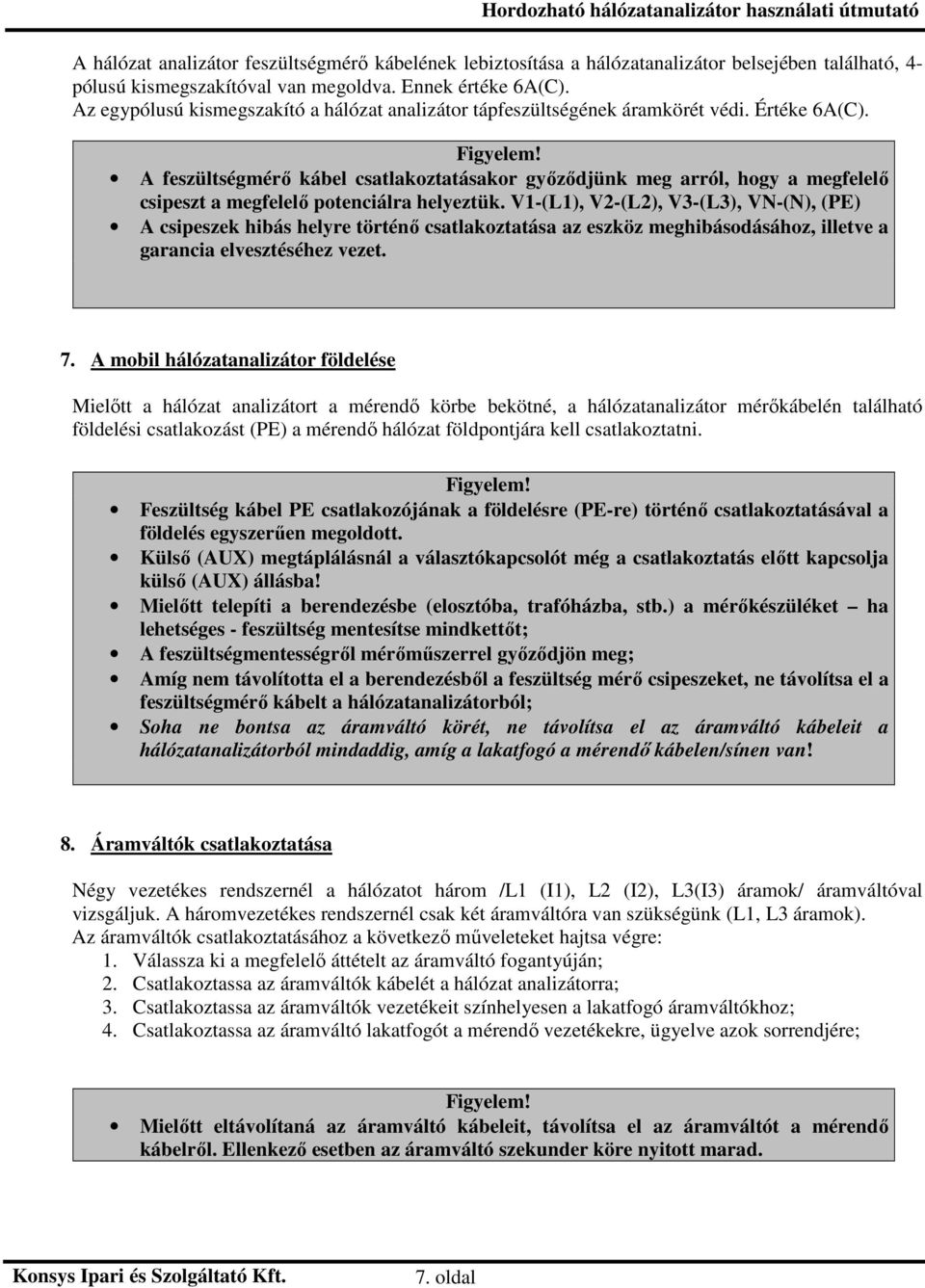

7 A hálózat analizátor feszültségmérő kábelének lebiztosítása a hálózatanalizátor belsejében található, 4- pólusú kismegszakítóval van megoldva. Ennek értéke 6A(C). Az egypólusú kismegszakító a hálózat analizátor tápfeszültségének áramkörét védi. Értéke 6A(C). A feszültségmérő kábel csatlakoztatásakor győződjünk meg arról, hogy a megfelelő csipeszt a megfelelő potenciálra helyeztük. V1-(L1), V2-(L2), V3-(L3), VN-(N), (PE) A csipeszek hibás helyre történő csatlakoztatása az eszköz meghibásodásához, illetve a garancia elvesztéséhez vezet. 7. A mobil hálózatanalizátor földelése Mielőtt a hálózat analizátort a mérendő körbe bekötné, a hálózatanalizátor mérőkábelén található földelési csatlakozást (PE) a mérendő hálózat földpontjára kell csatlakoztatni. Feszültség kábel PE csatlakozójának a földelésre (PE-re) történő csatlakoztatásával a földelés egyszerűen megoldott. Külső (AUX) megtáplálásnál a választókapcsolót még a csatlakoztatás előtt kapcsolja külső (AUX) állásba! Mielőtt telepíti a berendezésbe (elosztóba, trafóházba, stb.) a mérőkészüléket ha lehetséges - feszültség mentesítse mindkettőt; A feszültségmentességről mérőműszerrel győződjön meg; Amíg nem távolította el a berendezésből a feszültség mérő csipeszeket, ne távolítsa el a feszültségmérő kábelt a hálózatanalizátorból; Soha ne bontsa az áramváltó körét, ne távolítsa el az áramváltó kábeleit a hálózatanalizátorból mindaddig, amíg a lakatfogó a mérendő kábelen/sínen van! 8. Áramváltók csatlakoztatása Négy vezetékes rendszernél a hálózatot három /L1 (I1), L2 (I2), L3(I3) áramok/ áramváltóval vizsgáljuk. A háromvezetékes rendszernél csak két áramváltóra van szükségünk (L1, L3 áramok). Az áramváltók csatlakoztatásához a következő műveleteket hajtsa végre: 1. Válassza ki a megfelelő áttételt az áramváltó fogantyúján; 2. Csatlakoztassa az áramváltók kábelét a hálózat analizátorra; 3. Csatlakoztassa az áramváltók vezetékeit színhelyesen a lakatfogó áramváltókhoz; 4. Csatlakoztassa az áramváltó lakatfogót a mérendő vezetékekre, ügyelve azok sorrendjére; Mielőtt eltávolítaná az áramváltó kábeleit, távolítsa el az áramváltót a mérendő kábelről. Ellenkező esetben az áramváltó szekunder köre nyitott marad. 7. oldal

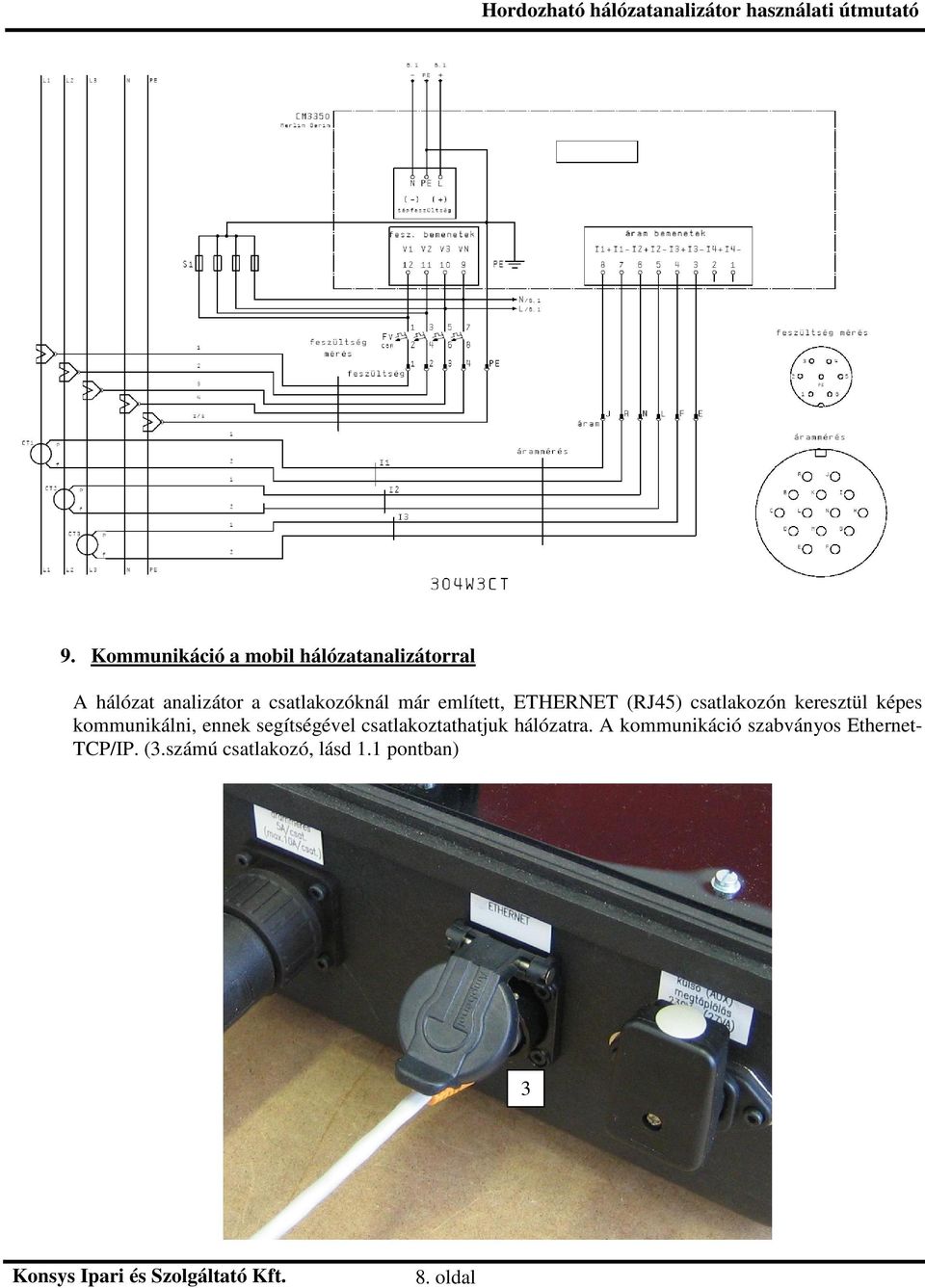

8 9. Kommunikáció a mobil hálózatanalizátorral A hálózat analizátor a csatlakozóknál már említett, ETHERNET (RJ45) csatlakozón keresztül képes kommunikálni, ennek segítségével csatlakoztathatjuk hálózatra. A kommunikáció szabványos Ethernet- TCP/IP. (3.számú csatlakozó, lásd 1.1 pontban) 3 8. oldal

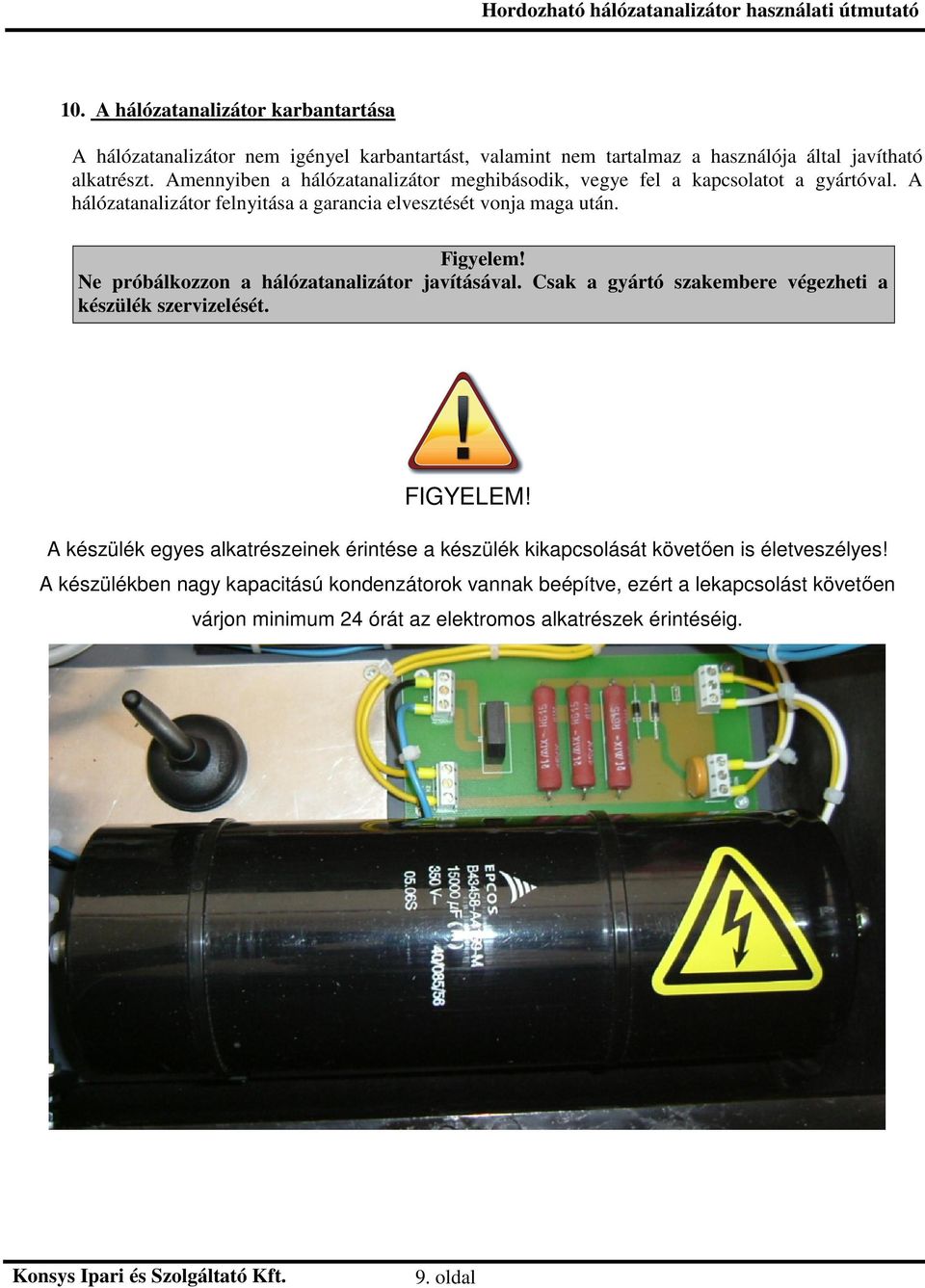

9 10. A hálózatanalizátor karbantartása A hálózatanalizátor nem igényel karbantartást, valamint nem tartalmaz a használója által javítható alkatrészt. Amennyiben a hálózatanalizátor meghibásodik, vegye fel a kapcsolatot a gyártóval. A hálózatanalizátor felnyitása a garancia elvesztését vonja maga után. Ne próbálkozzon a hálózatanalizátor javításával. Csak a gyártó szakembere végezheti a készülék szervizelését. FIGYELEM! A készülék egyes alkatrészeinek érintése a készülék kikapcsolását követően is életveszélyes! A készülékben nagy kapacitású kondenzátorok vannak beépítve, ezért a lekapcsolást követően várjon minimum 24 órát az elektromos alkatrészek érintéséig. 9. oldal
