3.3 Helyiség hımérséklet szabályozás
|
|
- Tibor Vincze
- 8 évvel ezelőtt
- Látták:
Átírás

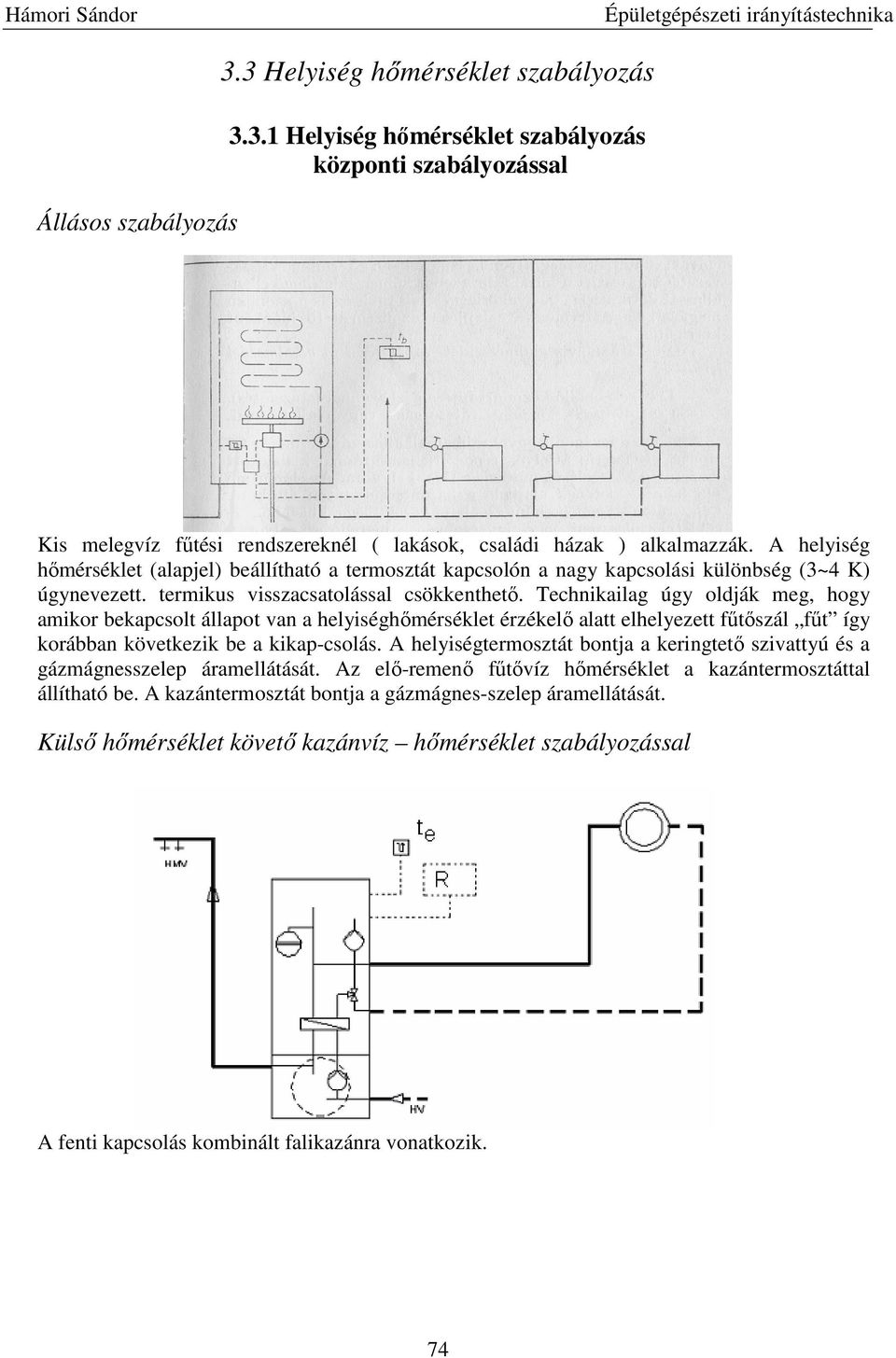

1 Állásos szabályozás 3.3 Helyiség hımérséklet szabályozás Helyiség hımérséklet szabályozás központi szabályozással Kis melegvíz főtési rendszereknél ( lakások, családi házak ) alkalmazzák. A helyiség hımérséklet (alapjel) beállítható a termosztát kapcsolón a nagy kapcsolási különbség (3~4 K) úgynevezett. termikus visszacsatolással csökkenthetı. Technikailag úgy oldják meg, hogy amikor bekapcsolt állapot van a helyiséghımérséklet érzékelı alatt elhelyezett főtıszál főt így korábban következik be a kikap-csolás. A helyiségtermosztát bontja a keringtetı szivattyú és a gázmágnesszelep áramellátását. Az elı-remenı főtıvíz hımérséklet a kazántermosztáttal állítható be. A kazántermosztát bontja a gázmágnes-szelep áramellátását. Külsı hımérséklet követı kazánvíz hımérséklet szabályozással A fenti kapcsolás kombinált falikazánra vonatkozik. 74

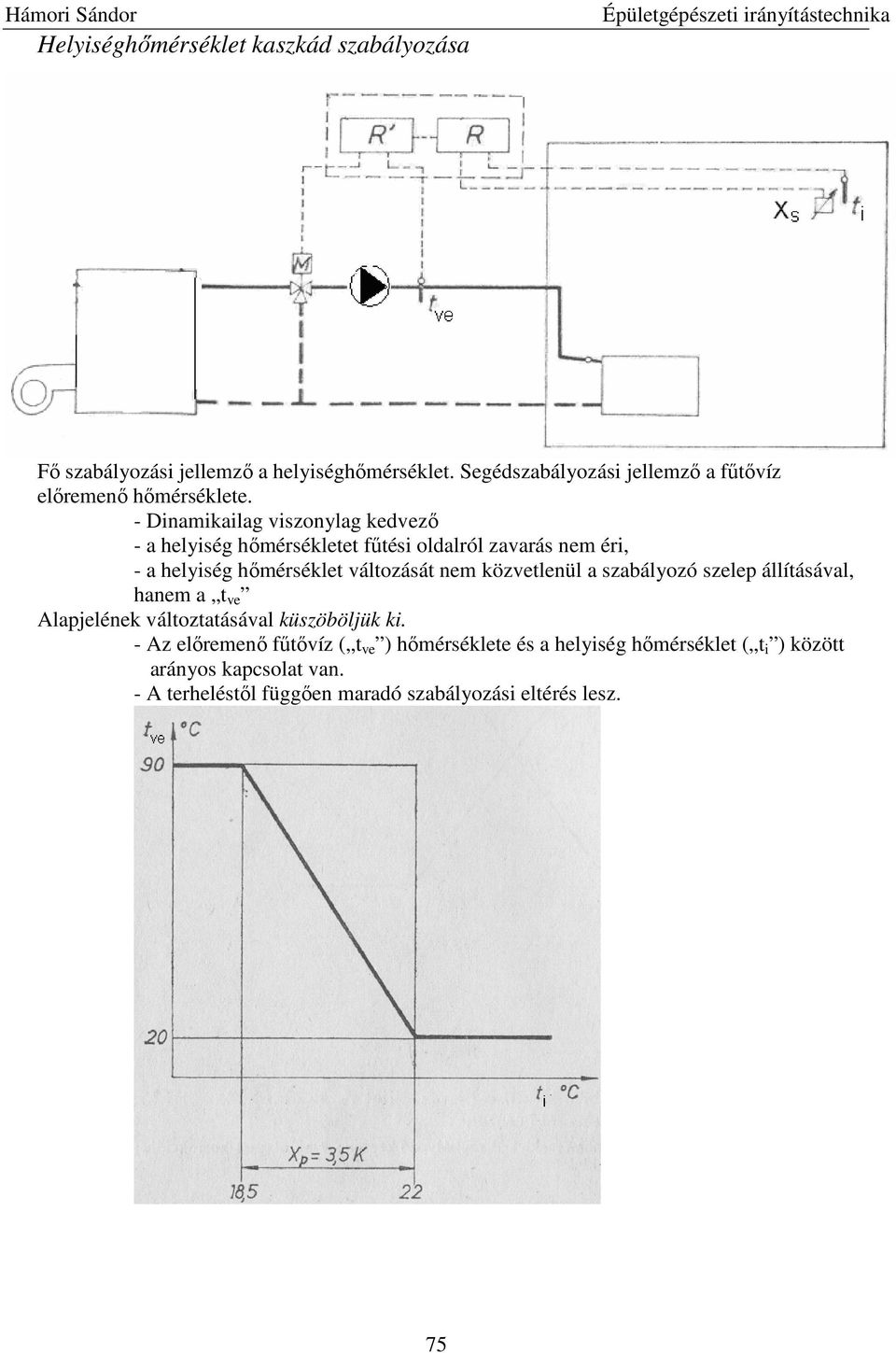

2 Helyiséghımérséklet kaszkád szabályozása Fı szabályozási jellemzı a helyiséghımérséklet. Segédszabályozási jellemzı a főtıvíz elıremenı hımérséklete. - Dinamikailag viszonylag kedvezı - a helyiség hımérsékletet főtési oldalról zavarás nem éri, - a helyiség hımérséklet változását nem közvetlenül a szabályozó szelep állításával, hanem a t ve Alapjelének változtatásával küszöböljük ki. - Az elıremenı főtıvíz ( t ve ) hımérséklete és a helyiség hımérséklet ( t i ) között arányos kapcsolat van. - A terheléstıl függıen maradó szabályozási eltérés lesz. 75

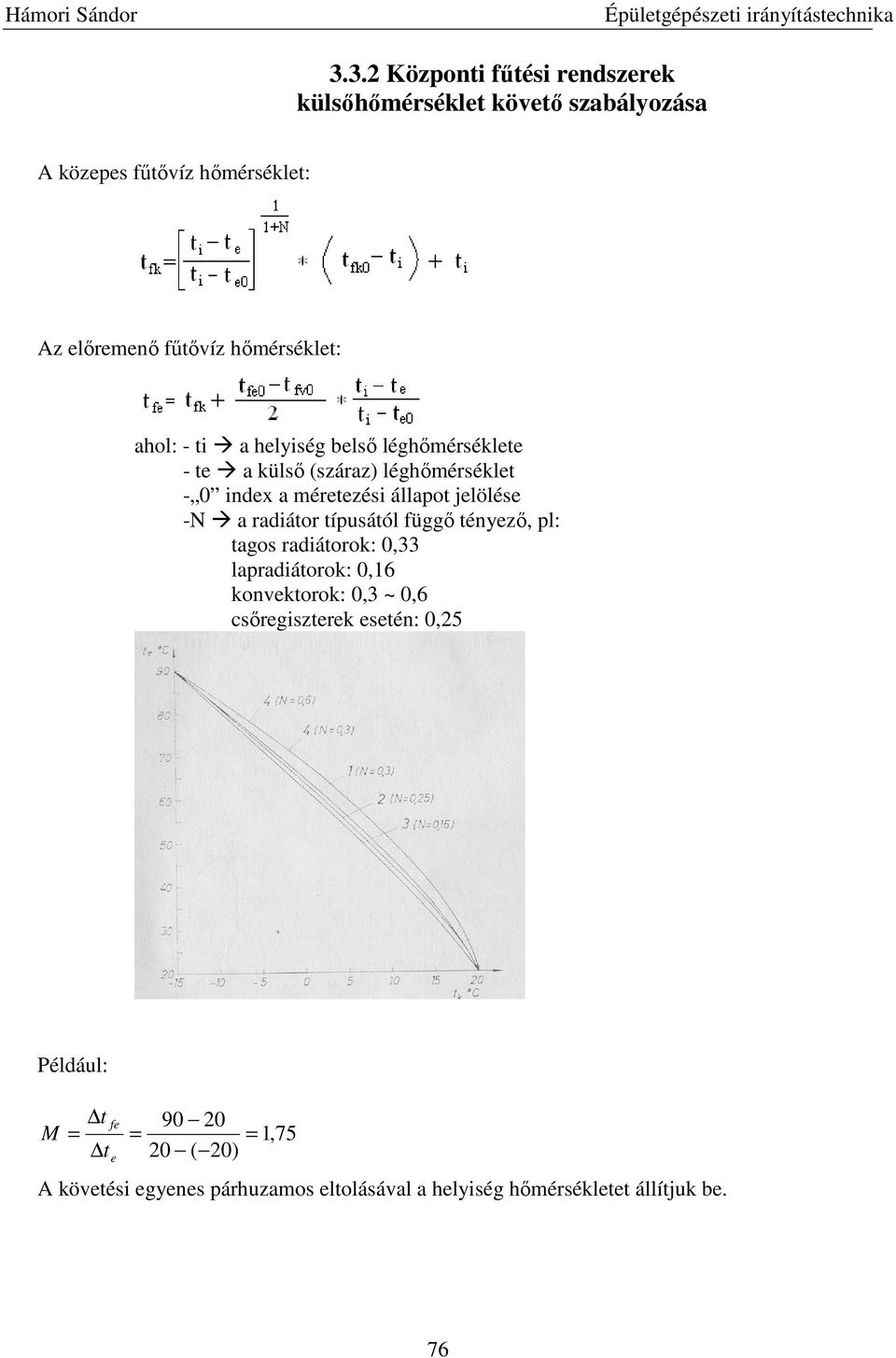

3 3.3.2 Központi főtési rendszerek külsıhımérséklet követı szabályozása A közepes főtıvíz hımérséklet: Az elıremenı főtıvíz hımérséklet: ahol: - ti a helyiség belsı léghımérséklete - te a külsı (száraz) léghımérséklet - 0 index a méretezési állapot jelölése -N a radiátor típusától függı tényezı, pl: tagos radiátorok: 0,33 lapradiátorok: 0,16 konvektorok: 0,3 ~ 0,6 csıregiszterek esetén: 0,25 Például: M = t t fe e = ( 20) = 1,75 A követési egyenes párhuzamos eltolásával a helyiség hımérsékletet állítjuk be. 76
4 Idıjárásfüggı szabályozás A külsı léghımérséklet követése mellett figyelembe kívánjuk venni a szél és napsugárzás főtési hı-szükségletét befolyásoló hatását. A szél hatására az alábbi hıveszteséget befolyásoló tényezık változnak: - határoló szerkezet külsı hıátadási tényezıje: α e = 5,8 + 4,1W sz [W/(m 2 K)], ahol: W sz szél sebessége [m/s] - filtráció: fsz C * W sz 3/4 * (t i - t e )., ahol C arányossági tényezı Figyelembe kellene venni a külsı hımérsékletet, mert nem mindegy, hogy -10 ºC vagy +10 ºC külsı hımérséklető levegı áramlik be szél hatására. Pl.: 15 m/s értékő szélsebesség esetén a külsı hımérsékletet 10 ºC -kal csökkentett értékkel veszik figyelembe. A szélhatás kompenzáció a helyiségek különbözı nyílászáró méretei, konstrukciói, a tájolás, a szél-irány,a szélsebesség, a külsı hımérséklet miatt, pontos nem lesz. Napsugárzás korrekció Pl.: 500 W/m 2 sugárzási intenzitás mellett a külsı hımérsékletet 10 ºC-kal növelt értékkel veszi figyelembe. A különbözı nyílászáró méretek, árnyékolás, tájolás, külsı hımérséklet (változó) miatt ezt sem lehet pontosan érvényesíteni. 77
5 Belsıhımérséklet vezérlése, idıjárásfüggı követı szabályozás Minél kiterjedtebb az épület, annál kedvezıtlenebbek a dinamikai tulajdonságai, nehezebb a szabályozástechnikai feladat. A napsugárzás és szélhatás korrekciónak csak égtáj szerinti megosztásnál van értelme. Nincs igazán jó korrekciós elv. Korábban használtak helyiséghımérséklet korrekciót is, de nehéz kijelölt (mértékadó) helyiséget találni. A szélhatás elsısorban a filtráció révén akár transzmissziós értéket is elérhet. A napsugárzásból adódó hınyereség több is lehet, mint a helyiség transzmissziós hıvesztesége. Ezek azonban általában egy vagy néhány helyiségben érvényesülnek. Ezért és egyéb okokból egy épületen belül az alábbi szempontok szerint kell önálló idıjárásfüggı szabályozással rendelkezı hálózatokat kialakítani: - az épület építészeti tagoltsága (magassága) - épületfizikai tagoltság (gépi szellıztetés vagy természetes) - üvegezési arányok és határoló felületek száma (árnyékolás) - égtáj (területi beépítettség) - funkcionális szétválasztás - főtési menetrend szerinti megosztás - belsı hımérséklet szerinti csoportosítás Napjainkban, amikor az új vagy felújított épületekben (sokszor mőemlék épületekben is) fokozott légzárású nyílászárókat alkalmaznak, a szélhatás kevésbé érvényesül. A napsugárzás adta a hınyereséget a főtési rendszerekben ill. a hıleadóban elterjedten alkalmazott termosztatikus radiátor-szelepek úgy hasznosítják, hogy a megkívánt belsı léghımérséklet fölött azok fojtani fognak, csökkentve a főtıvíz tömegáramát, így a főtési energia felhasználást. 78
6 Külsıhımérséklet követı szabályozás gépészeti kapcsolásai Elıremenı főtıvíz hımérséklet (minıségi) [tve] szabályozása. - tve állásos szabályozása tüzeléstechnikai oldali beavatkozással. (kisebb rendszerek) - a t ve keveréses szabályozása kazánházakban A kazánból kilépı elıremenı főtıvíz hımérséklet állandó. 79

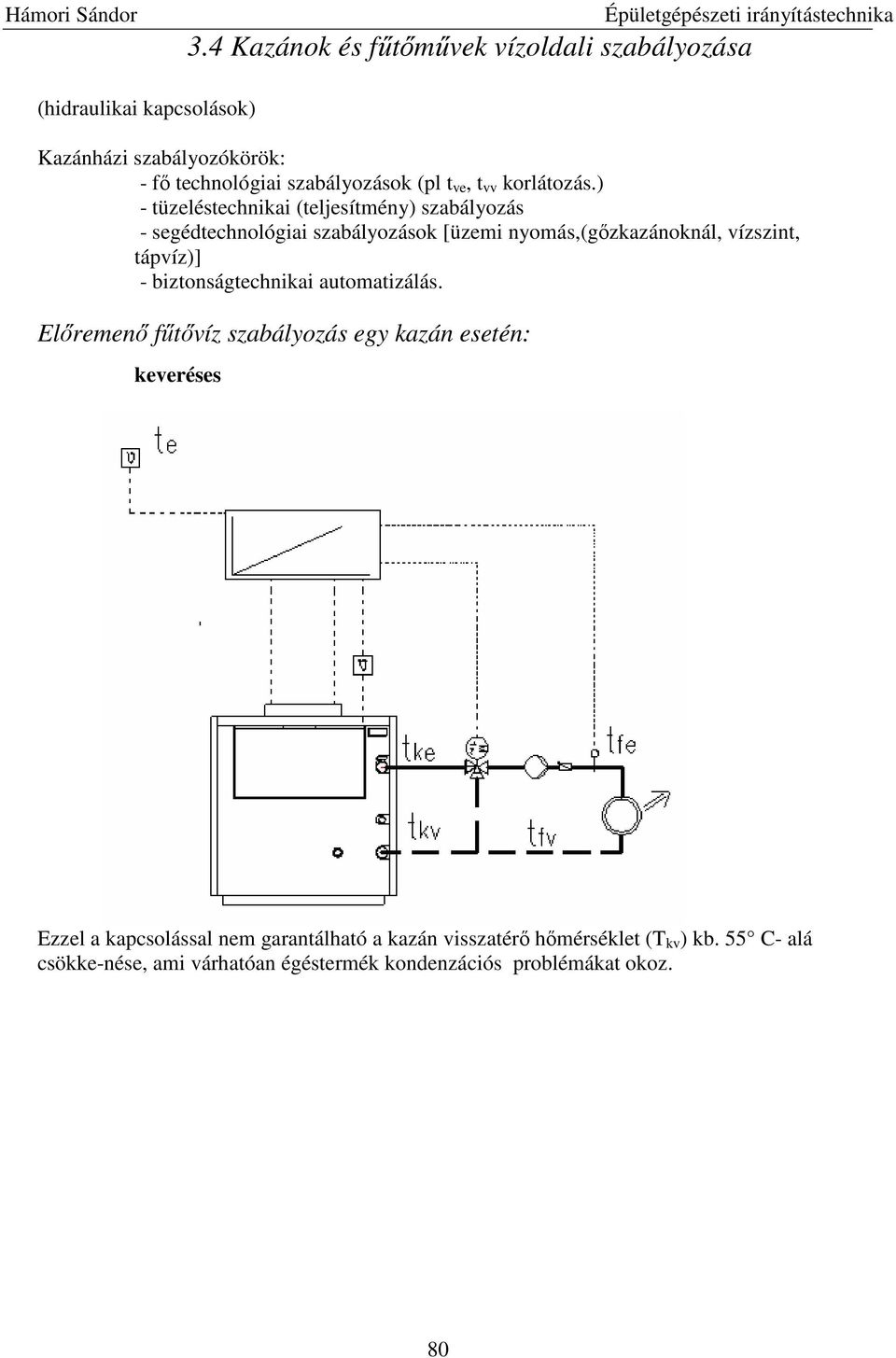

7 3.4 Kazánok és főtımővek vízoldali szabályozása (hidraulikai kapcsolások) Kazánházi szabályozókörök: - fı technológiai szabályozások (pl t ve, t vv korlátozás.) - tüzeléstechnikai (teljesítmény) szabályozás - segédtechnológiai szabályozások [üzemi nyomás,(gızkazánoknál, vízszint, tápvíz)] - biztonságtechnikai automatizálás. Elıremenı főtıvíz szabályozás egy kazán esetén: keveréses Ezzel a kapcsolással nem garantálható a kazán visszatérı hımérséklet (T kv ) kb. 55 C- alá csökke-nése, ami várhatóan égéstermék kondenzációs problémákat okoz. 80

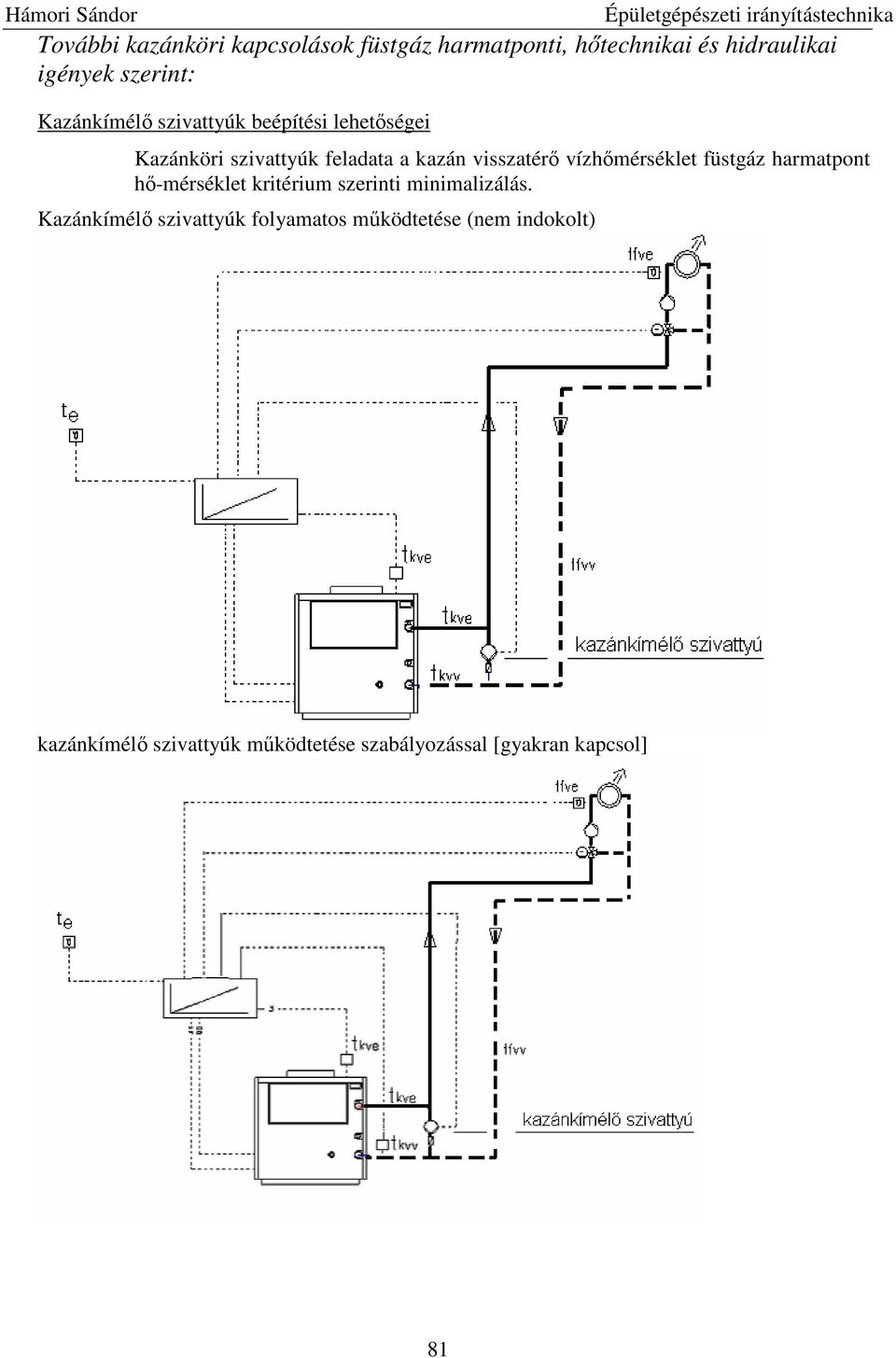

8 További kazánköri kapcsolások füstgáz harmatponti, hıtechnikai és hidraulikai igények szerint: Kazánkímélı szivattyúk beépítési lehetıségei Kazánköri szivattyúk feladata a kazán visszatérı vízhımérséklet füstgáz harmatpont hı-mérséklet kritérium szerinti minimalizálás. Kazánkímélı szivattyúk folyamatos mőködtetése (nem indokolt) kazánkímélı szivattyúk mőködtetése szabályozással [gyakran kapcsol] 81
9 Kazánkímélı szivattyú mőködtetés vezérléssel. Kazánkímélı szivattyú mőködtetés folyamatos szabályozással.(egyútu motoros szeleppel) a >0,5 Zavarják a fogyasztói kört, ez csökkenthetı ha a > 0,5. A kazánköri szivattyú emelımagassága 10~20 %-a legyen a fogyasztói hálózat szivattyújának. 82

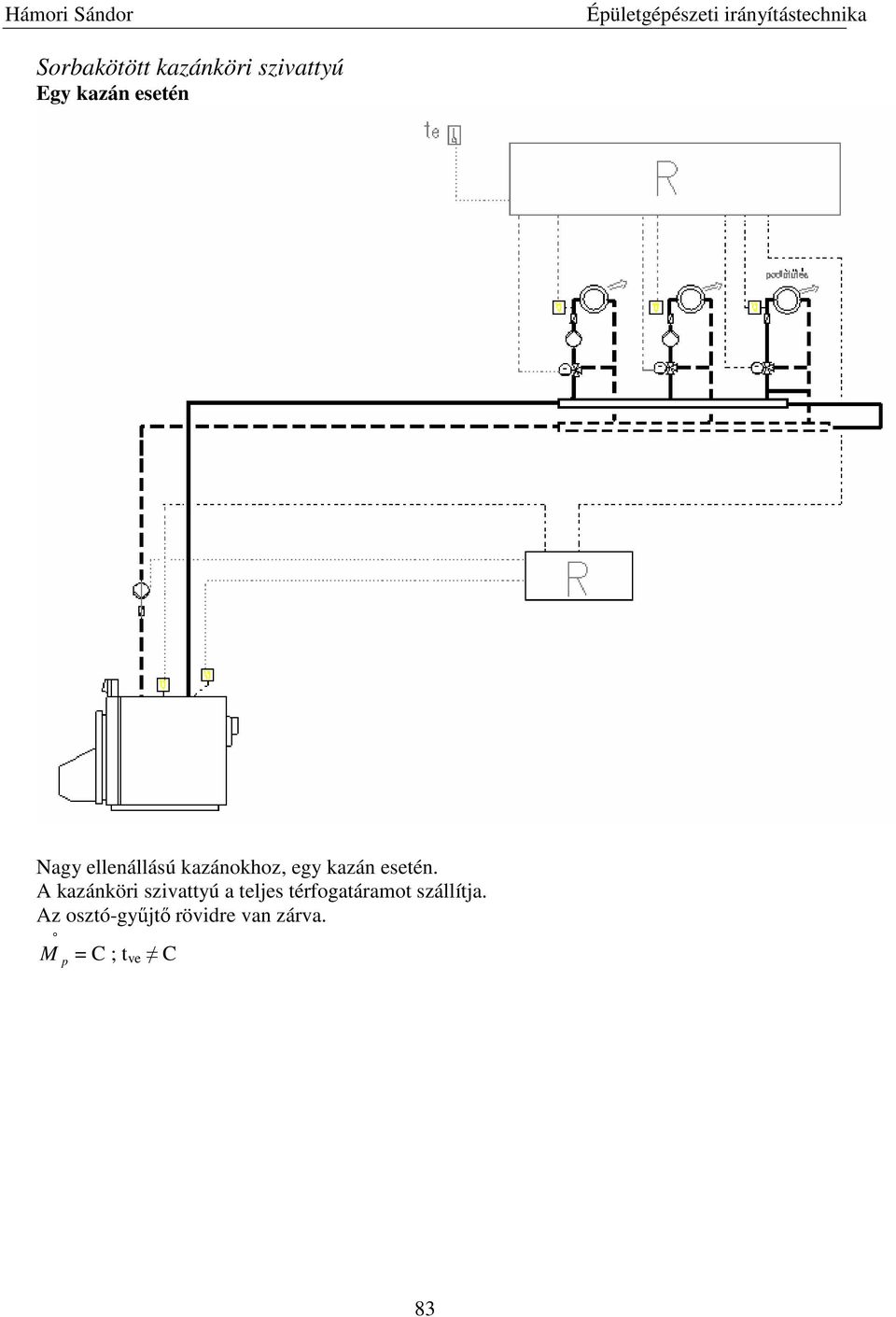

10 Sorbakötött kazánköri szivattyú Egy kazán esetén Nagy ellenállású kazánokhoz, egy kazán esetén. A kazánköri szivattyú a teljes térfogatáramot szállítja. Az osztó-győjtı rövidre van zárva. M = C ; t ve C p 83
11 Kazánköri szivattyú több kazán esetén Közös kazánköri szivattyúval M p c ; t ve c Az áramlást a kazánkörön a fıszivattyú biztosítja. A kazánköri szivattyú csak az alsó korlátozást oldja meg. A kazánok üzeme befolyásolják (hidraulikailag és hıtechnikailag) egymást. Eltorzul a fı háromjáratú szelep ill. a fogyasztói kör jelleggörbéje. A kazán beléptetése az elzáró nyitásával kez-dıdik, így hideg víz kerül a rendszerbe.az osztó győjtı rövidre van zárva. 84
12 Közös kazánköri szivattyúval, kazánokban váltócsappal M c (áll), hidraulikailag kedvezıbb mint az elızı,mert a kazánkörön állandó a tömegáram. p A kazánok beléptetése alacsony hımérséklető elıremenıvel történik. Osztó győjtı rövidre van zárva. t ve c 85
13 Közös kazánköri szivattyúval, hidraulikai váltóval Alacsony hım. M c ; t ve c p [ p sziv p kazán ] Hidraulikailag kedvezı, mert a primer tömegáram változás nem befolyásolja a fogyasztói hálózat nyomásviszonyait. A kazánok beléptetése alacsony hımérséklető elıremenıvel történik. 86
14 Kazánonkénti kazánköri szivattyúval, visszatérı kazánvíz-hımérséklet szavályozással, hidraulikai váltóval Hidraulikailag, hıtechnikailag a legkedvezıbb! M c ; t ve = c p A primer tömegáram változás nem befolyásolja a fogyasztói hálózat nyomásviszonyait. A kazánok beléptetése: - szivattyú bekapcsol - égı indul - ha t ke t v háromjáratú nyit. Amíg a kazán elıremenı vízhımérséklet el nem éri a névleges primer elıremenı (tve) hımérsékletet a kazánköri szivattyú csak a kazánon keringtet (felfőtés). A névleges hımérséklet elérésekor lép be a kazán. A kazánok leállása után a szivattyú jár míg a tőztér le nem hől. A háromjáratú keverı szelep (vagy csap) folyamatos állításával a kazán visszatérı vízhımérséklet állandó értéken tartható. 87
15 Párhuzamosan kapcsolt kazánok indítása nagyobb főtımővek: Gyakran a kézi indítás, leállítás külsı hımérséklet ill. annak elırejelzése alapján.[ha állandó kezelıszemélyzet van (általában van) aki a hidraulikai és tüzeléstechnikai elı-készítésrıl is gondoskodik] közepes vagy kisebb főtımővek(nagyobb kazánházak): Automatikus indítás, leállítás, üzemvitel - A kazánok bizonyos külsı hımérsékletnél (termosztátról) lépnek be és aztán együtt üzemelnek, ha állásos az égı akkor mindegyik (az alapkazán is) állásosan (2 vagy 3) mőködik. (gazdaságtalan) - A kazánok közös elıremenı hımérsékletrıl állásos kapcsolóval indulnak [két kazán]. 88

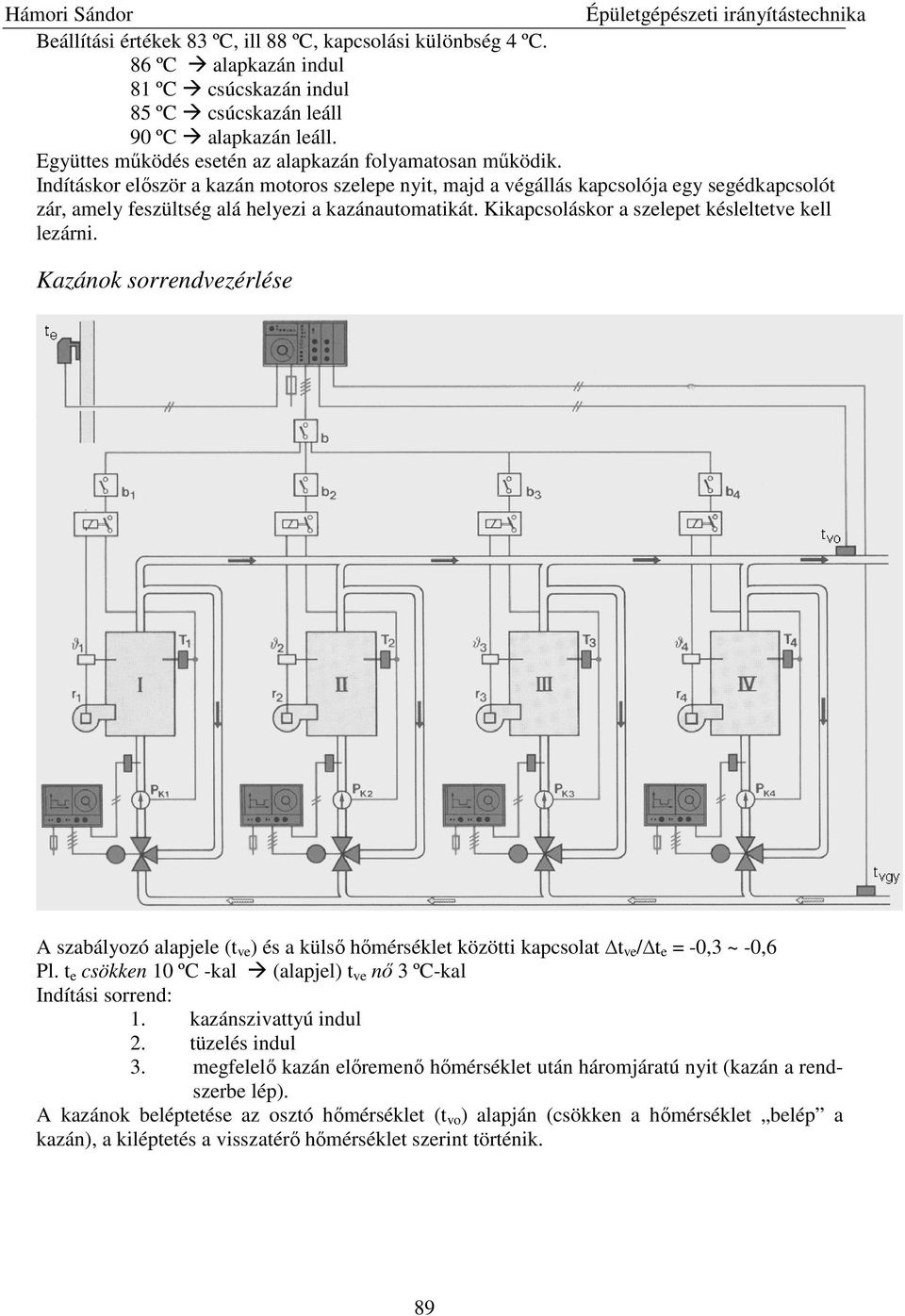

16 Beállítási értékek 83 ºC, ill 88 ºC, kapcsolási különbség 4 ºC. 86 ºC alapkazán indul 81 ºC csúcskazán indul 85 ºC csúcskazán leáll 90 ºC alapkazán leáll. Együttes mőködés esetén az alapkazán folyamatosan mőködik. Indításkor elıször a kazán motoros szelepe nyit, majd a végállás kapcsolója egy segédkapcsolót zár, amely feszültség alá helyezi a kazánautomatikát. Kikapcsoláskor a szelepet késleltetve kell lezárni. Kazánok sorrendvezérlése A szabályozó alapjele (t ve ) és a külsı hımérséklet közötti kapcsolat t ve / t e = -0,3 ~ -0,6 Pl. t e csökken 10 ºC -kal (alapjel) t ve nı 3 ºC-kal Indítási sorrend: 1. kazánszivattyú indul 2. tüzelés indul 3. megfelelı kazán elıremenı hımérséklet után háromjáratú nyit (kazán a rendszerbe lép). A kazánok beléptetése az osztó hımérséklet (t vo ) alapján (csökken a hımérséklet belép a kazán), a kiléptetés a visszatérı hımérséklet szerint történik. 89
17 Kapcsolási vázlat 1. Vegyes kapcsolások kis berendezésekre Nyomás alatti osztóra Hıfogyasztók - Konvektív főtési rendszer (Külsı hımérséklet követı kazán vízhımérsékletrıl szabályozva.) - Padlófőtés (Kettıs hozzákeveréssel, külsı hımérséklet követı szabályozással.) - HMV bojler 90

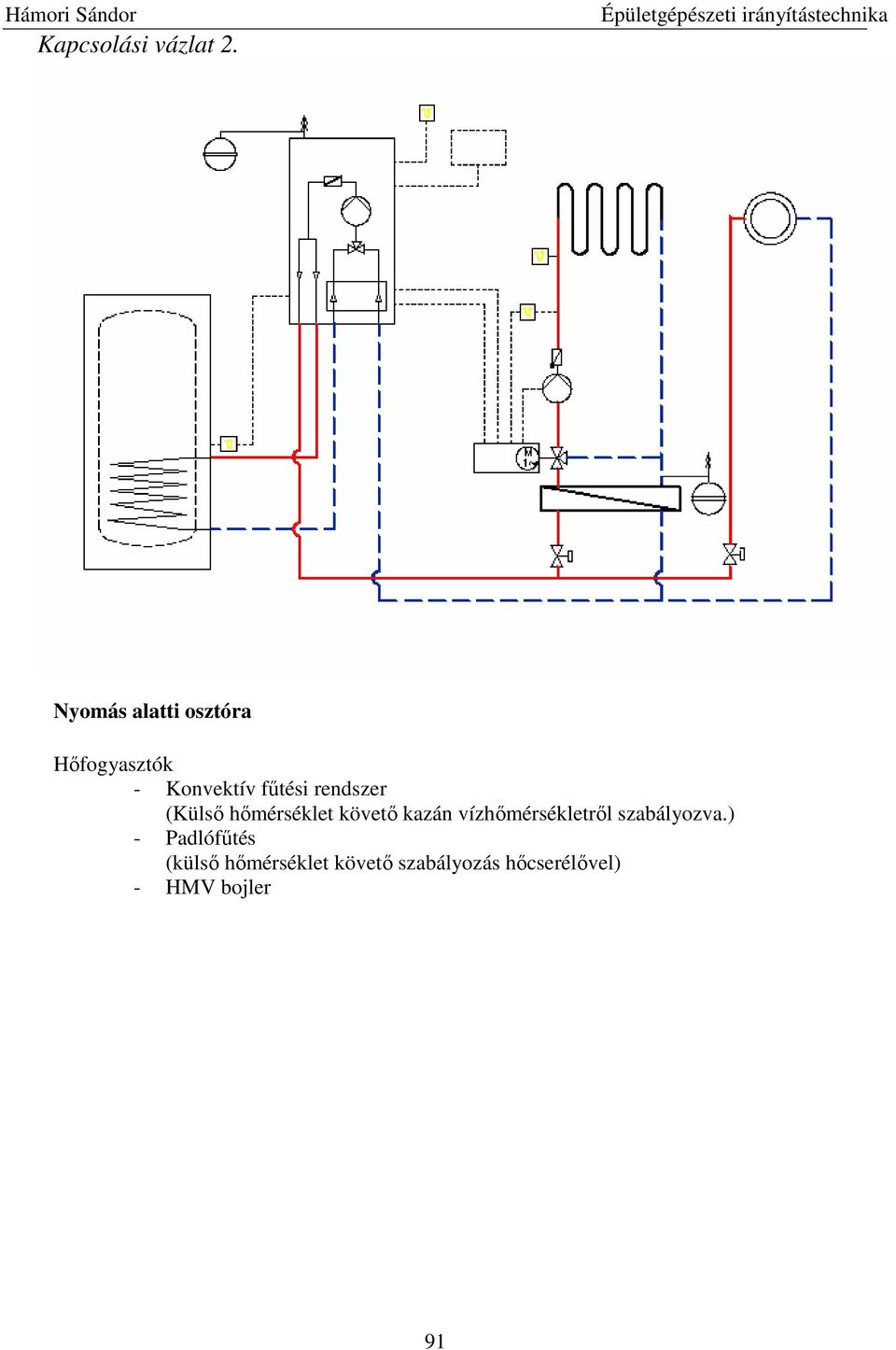

18 Kapcsolási vázlat 2. Nyomás alatti osztóra Hıfogyasztók - Konvektív főtési rendszer (Külsı hımérséklet követı kazán vízhımérsékletrıl szabályozva.) - Padlófőtés (külsı hımérséklet követı szabályozás hıcserélıvel) - HMV bojler 91

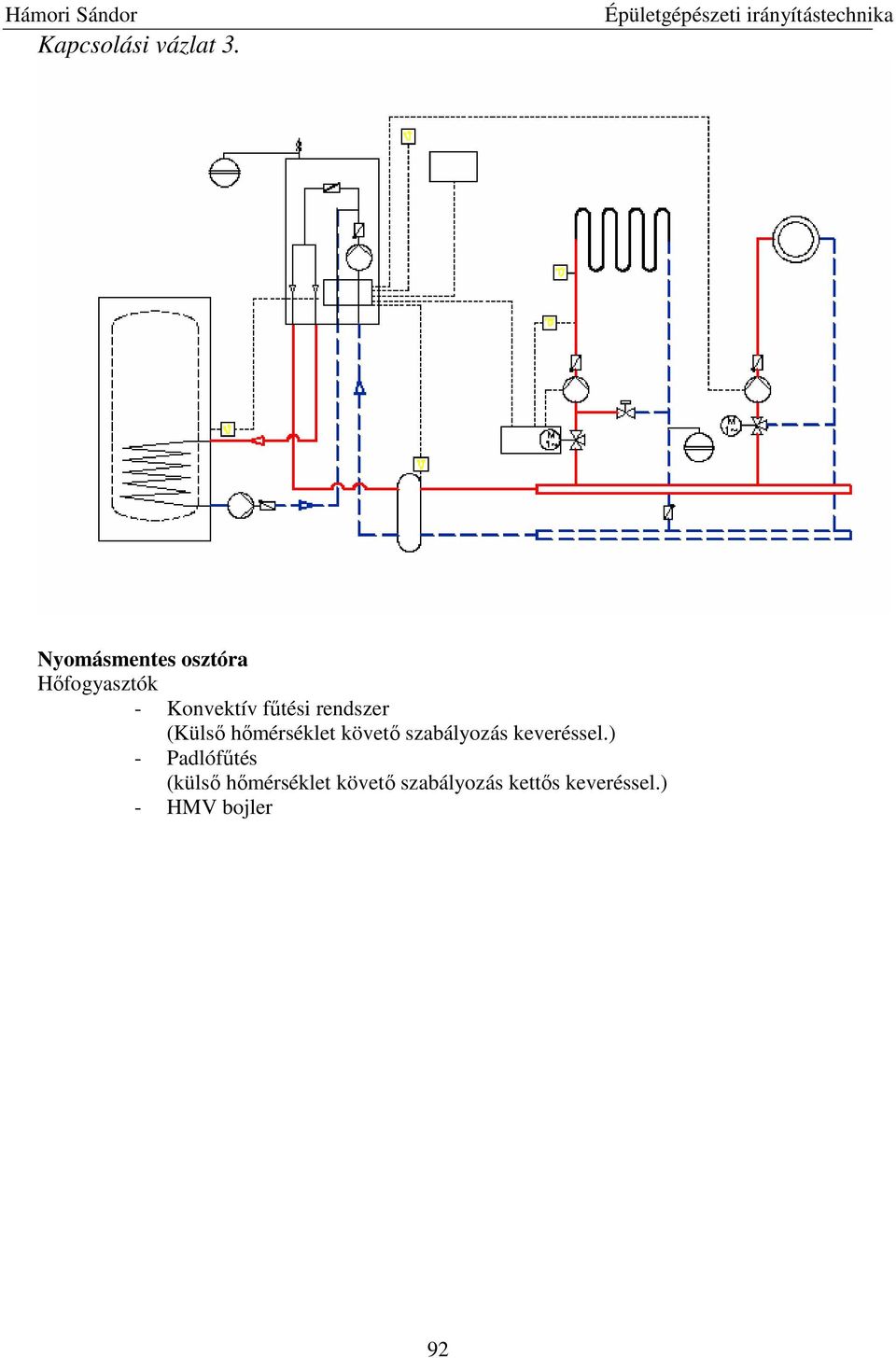

19 Kapcsolási vázlat 3. Nyomásmentes osztóra Hıfogyasztók - Konvektív főtési rendszer (Külsı hımérséklet követı szabályozás keveréssel.) - Padlófőtés (külsı hımérséklet követı szabályozás kettıs keveréssel.) - HMV bojler 92

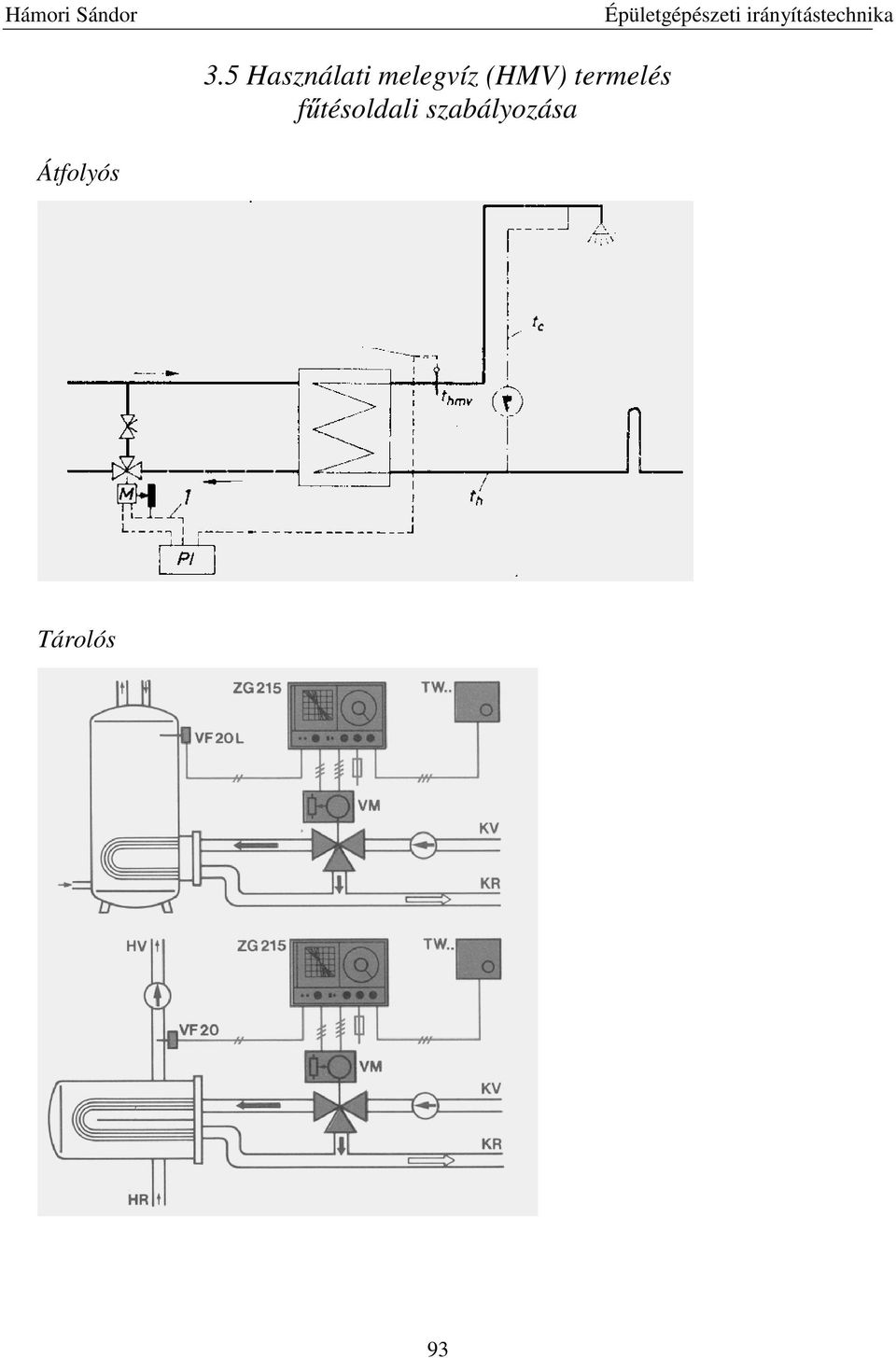

20 3.5 Használati melegvíz (HMV) termelés főtésoldali szabályozása Átfolyós Tárolós 93
21 Elıfőtı HCS + Tároló Soros kapcsolás Párhuzamos kapcsolás Kis fogyasztásnál átfolyósként üzemel. 94
22 Átfolyós elıfőtı és utófőtı HCS-vel Soros kapcsolás Soros elınykapcsolás (főtéssel szemben) Az EF főtésszabályozása elhagyható! 95
23 3.6 Távfőtés Távfőtési rendszerek csoportosítása, rendszerezése Csoportosítás Hıhordozó közeg szerint - melegvíz [110/70 ºC] - forróvíz [130/70 ºC ; 150/80 ºC] - gız [általában túlhevített, esetleg telített] Jellege szerint - kommunális - ipari [általában gız] Hidraulikai viszonyok szerint - állandó tömegáramú - változó tömegáramú Hıközpont csatlakozási módja szerint - közvetlen [direkt] - közvetett [indirekt (hıcserélıs)] Távhıellátó rendszerek elemei hıtermelı [főtıerımő, főtımő] hıszállító [távvezeték] körzeti elosztó központ hıfogyasztó [épületek hıközpontjai] Főtıerımő Párhuzamos, erımővi csúcskazánoknál 96
24 Főtıerımő, városi csúcskazánház párhuzamos kooperációjával A kooperációs gázmotor (GM ) nyáron az elıremenıre, télen a visszatérıre dolgozik vegyes kooperációval (Debreceni Erımő) 97
25 Közvetlen hıközponti szerelvények Állandó tömegáramú Távfőtési hıközpontok kapcsolásai Változó tömegáramú 98
26 Állandó tömegáramú, közvetlen hıközpont főtéssel párhuzamosan kapcsolt HMV hıcserélıvel HMV hıcserélı soros elınykapcsolóval 99
27 Közvetett kapcsolású hıközpontok szerelvényei Állandó tömegáramú Kombinált tömegáram (térfogatáram) - nyomáskülönbség szabályozó szelep beépítése (V p). Változó tömegáram A szekunder oldali biztonsági elemekkel (zárt tágulási tartály, biztonsági szelep, nyomástartó szivattyú) itt nem foglalkozunk. 100
28 Állandó tömegáramú, közvetett kapcsolású hıközpont Főtési- és HMV hıcserélı párhuzamos kapcsolása FőtésiHCS. + HMV elıfőtı HCS. + HMV utófőtı HCs soros elınykapcsolása 101
29 Többzónás főtési hıcserélı állandó tömegáramú változó tömegáramú 102
30 Főtés, HMV termelés vegyes kapcsolása változó tömegáramú közvetett hıközpontokban Vegyes kapcsolás I. Vegyes kapcsolás II. 103
31 4. LÉGTECHNIKAI RENDSZEREK KAPCSOLÁSAI Friss levegıs légfőtés, hıvisszanyerı nélkül Friss levegıs légfőtés, hıvisszanyerıvel Hıvisszanyerı nélkül Az arányossági tartományt magas külsı hımérsékletnél (15 C) lefelé kell eltolni. Nem veszi figyelembe a szabályozott szakasz változását (pl: belsı, külsı hınyereség). 104
32 Értéktartó szabályozás, hıvisszanyerı nélkül Értéktartó szabályozás, hıvisszanyerıvel A távozó levegı hımérsékletére történik a szabályozás, figyelembe veszi a belsı, külsı hınyereséget. Hatására a nem tartózkodási zónában megjelenı belsı hıforrás hatása is érvényesül ( pl.: világítás ) 105
33 Kaszkád (kisegítı) szabályozás Két szabályzókör van. A fıszabályozási jellemzı a távozó levegı, segédszabályozási jellemzı a befújt levegı. A szellıztetı levegı és a helyiség hımérséklete között arányos kapcsolat van. Ezt a függvényt kell megvalósítani. 106
34 Ködteleneítés, hıvisszanyerı nélkül, visszakeveréssel [Pl.:zuhanyzók ködtelenítése] Ködteleneítés, hıvisszanyerıvel, visszakeveréssel [Pl.: uszodák ködtelenítése] A szabályozott jellemzı a távozó levegı hımérséklete és relatív nedvességtartalma. A hımérsékletet a kalorifer főtıvíz oldali beavatkozásával nedvesség tartalmat légoldali keveréssel (beavatkozó a motoros zsalu ) szabályozzák. Télen 50~60 % nedvességtartalom gazdaságos, amely a komfort követelményeket is kielégíti. 107
35 Klimatizáló rendszer szabályozása A szabályozott szakasz a helyiség száraz léghımérséklete, és relatív nedvességtartalma, de általában célszerő a távozó levegı paramétereire szabályozni. Elárasztásnál és székek alatti befúvásnál célszerőbb a befújt levegı jellemzıit szabályozni. A kapcsolási vázlat egy elıkeveréses hıvisszanyerıs légkezelıre. Változó igénybevételő komfort terek (pl.elıadótermek) friss levegı arányát, levegıminıség v. széndioxid légoldali keveréssel célszerő szabályozni. Az érzékelı a távozó levegıben legyen. 108
36 Klimatizáló rendszer tisztatéri követelménye A szabályzott szakasz a helyiség - hımérséklete - relatív (ritkán abszolút) nedvességtartalma - légforgalma - légnyomása A következı ábra tiszta frisslevegıs, mivel a klimatizált helyiség A tőzveszélyességi osztályú, és egészségre ártalmas anyaggal is szennyezett. A légkezelı berendezés az állandó térfogatáramot ventilátor fordulatszám szabályozással ( érzékelı berendezés mérıkereszt). A helyiség levegı állandó térfogatáramát a befúvó szerkezetek segédenergia nélküli térfogatáram szabályozói, a helyiség nyomást az elszívó szerkezetek pneumatikus szabályozói szolgálják. A villamos berendezések Ex ( robbanás védett ) kivitelőek. 109
37 5. IRÁNYÍTÁS A HŐTÉSTECHNIKÁBAN Hőtı körfolyamat technikai elemei 1 kompresszor, 2 kondenzátor, 3 termosztatikus adagoló szelep, 4 elpárologtató, 5 szívó oldali (alacsonynyomás) presszosztát, 6 tehermentesítı mágnesszelep, 7 nedveség szőrı, 8 nyomó oldali (magasnyomás) presszosztát, Hőtési teljesítmény szabályzás, forrógáz hozzákeveréses teljesítmény szabályozással 9 mágnesszelep, 10 meleggáz adagoló szelep Ha csökken a hőtési teljesítmény igény a termosztatikus adagoló szelep fojt, csökken a szívónyomás, nyit a meleggáz adagoló szelep, meleggázt vezet az elpárologtatóba csökkentve ezzel a hőtıteljesítményt. Hőtési teljesítmény szabályzás, forrógáz szívó oldali visszavezetéssel 110
38 Ha csökken a hőtési teljesítmény igény a termosztatikus adagoló szelep fojt, csökken a szívó oldali nyomás, nyit a meleggáz adagoló szelep, mivel nı a szívó oldali hımérséklet, a termosztatikus adagoló szelep folyadék fázist kever be, megakadályozva a kompresszor esetleges túlhevülését. Direkt elpárologtatós klimatizáló berendezés, léghőtéses kondenzátorral (2) 111
39 Klimatizáló berendezés hőtöttvíz hőtési hıhordozó közeggel, léghőtéses folyadékhőtıvel 10 hőtöttvíz keringetı szivattyú 11 puffer tartály 12 áramlásır 13 háromjáratú motoros szelep, léghőtı kalorifer teljesítményszabályozására 14 léghőtı kalorifer R1 léghőtı kalorifer értéktartó szabályozás 112
40 Klimatizáló berendezés hőtöttvíz hőtési hıhordozó közeggel, vízhőtésses folyadékhőtıvel 10 hőtöttvíz keringetı szivattyú 11 puffer tartály 12 áramlásır 13 háromjáratú motoros szelep, léghőtı kalorifer teljesítményszabályozására 14 léghőtı kalorifer 15 hőtöttvíz oldali keverı szelep 16 hőtöttvíz keringetı szivattyú 17 kondenzátorba belépı hőtıvíz elıremenı hımérsékletérzékelı R1 léghőtı kalorifer értéktartó szabályozás R2 hőtıvíz értéktartó szabályozás a kondenzátorba belépı hőtıvíz alsó hımérséklet (~20 ºC ) szabályozására 113
41 Vízhőtéses folyadékhőtık kondenzátorai hőtıvíz ellátási lehetıségei A hőtıteljesítmény a hőtıvíz elpárolgásából származtatható. A hőtıvíz a környezeti levegıbıl (hőtı levegıbıl) szennyezıdéssel terhelt, sótartalma nı, iszaposodik. Ezek a kondenzátor szennyezıdéséhez, abból adódóan teljesítmény csökkenéshez vezet. Elméleti hőtési határhımérséklet, a külsı nedves hımérséklet (t en ) 114
42 Zárt evaporatív hőtıtoronnyal A hőtıteljesítmény a permetvíz elpárolgásából származtatható. Téli idıszakban (5..10 C alatt) száraz üzemmódban mőködhet. A kondenzátorba jutó hőtıvíz a környezeti levegıvel nem érintkezik. Elméleti hőtési határhımérséklet a külsı nedves hımérséklet (t en ). A hőtıvíz elıremenı hımérséklet alsó korlátozása (min. 20 C) a keverıszeleppel. 115
43 6. DDC ÉS ÉPÜLETFELÜGYELETI RENDSZEREK A DDC ( Direct Digital Control ) digitális irányítástechnika, illetve berendezés mőködési felépítése. Digitális ( D) Analóg ( A ) Bemenetek ( I ) [ érzékelık ] Kimenetek ( O ) [ beavatkozók ] A controller épületgépészet irányítástechnikai feladatokra ( pl. főtés szabályozás, értéktartó szabályozás, kaszkád szabályozás, klimatizálás szabályozás ) szerkesztett mikroprocesszoros egység. A bemenı jelátalakító egység a bemeneti analóg jeleket digitálissá alakítja. A mővelet digitális formában történik. Az elvégzett mővelet digitális eredményeinek egy analóg kimeneti jelekké alakítja (pl.0-10v) mondjuk beavatkozó szervek analóg vezérléső hajtómővei részére.ebbıl illetve ezekbıl összeállított egység képez egy úgynevezett DDC alállomást. Autonóm módon mőködnek a számítógéprıl történı felprogramozás után. A program módosítás pl. szabályozott értékek változtatása szintén külsı számítógéprıl történhet. Épületgépészeti felügyeleti rendszerek A DDC alállomások melyek épület különbözı helyein ( pl. hıközpont, klímagépház, kazánház, hőtıgépház ) találhatók. Az alállomások egy felügyeleti központtal [master] bus [adat győjtı sin] vagy belsı ethernet hálózaton kommunikálnak. A hálózaton keresztül vagy telefon modemen át központi felügyeleti munkaállomások (PC), vagy hozzáférhetıséggel korlátozott egyéb állomások csatlakozhatnak. Energynet (Ethernet) Mestervezérlı Adatbázis (SQL) COMM1 (COMM2) szerver RS485 csatlakozó Munkaállomás I. Munkaállomás II. InfiNet (RS485) A DDC alállomások telefonon vagy mobiltelefonon (SMS) is küldhetnek üzenetet. 116
44 Ma már elterjedtek az úgynevezett Integrált Épületfelügyeleti Rendszerek, melyek tőzjelzı -, vagyonvédelmi -, beléptetı központokkal is kommunikálnak az épületgépészeti ( főtés, klímatizálás, stb. ) vezérlı központok mellett. Ezen rendszerek tervezése speciális villamosmérnöki feladatok. Mivel a DDC-k gépészeti irányítástechnikai folyamatot végeznek a két szakterület tervezıje együtt végzi a feladatát. 117
45 Az épületgépész ( vagy technológus) tervezı a DDC-k mélyebb ismerete nélkül az alábbi épületgépész kapcsolási vázlatot (konkrét vagy általános mőszerezettséggel) elkészíti az alá feltüntetett az úgynevezett. adatpont táblázatot és a hatásvázlatot. Ezek alapján az automatika tervezı elkészíti az általában rendszer specifikus automatika terveket. Az épületfelügyeleti rendszer már helyi adottságok és felhasználói igények alapján készül Példa DDC kapcsolásra 118
