1 H Szántóföldi kultivátor TerraMix TerraFlex TerraCult TerraTop TerraLift eszközhordozó

2 Szántóföldi kultivátor Tökéletes munkagép minden feladatra A szántóföldi kultivátorok alkalmazása A napjaink egyre növekvő követelményekkel szembenéző mezőgazdasági vállakozójának a munka során sokoldalú és megbízható talajmunkagépekre van szüksége. A Vogel-Noot Terra-grubber család az egész évben jól használható eszközökből áll, amelyek minőségi munkát nyújtanak szélsőséges körülmények között is. 2 A munkaeszközök optimális összhangja teljes munkaszélességben átdolgozott talajt, megfelelően bedolgozott növényi szármaradványokat és jól lezárt felszínt eredményez. A kapatestek és a tömörítő hengerek széles választéka a mindenkori üzemi követelményekhez megfelelően alakítható. Mindezek és a munkamélység könnyű állíthatósága a Terra - kultivátor családot egy igazán sokoldalú munkaeszközzé teszik! Ezen jellemzők összessége garantálja a professzionális alkalmazhatóságot mind a hagyományos, mind a talajkímélő technológiákban.

3 A VN szántóföldi kultivátorok alkalmazhatósága Sekély művelés a szármaradványok gyorsabb lebomlásához Az első, sekélyen elvégzendő (3-8cm mélységű) tarlóhántás célja optimális feltételek teremtése az elpergett gyom- és kultúrmagvak gyors keléséhez, a tarlómaradványok részleges talajbakeverése és ezáltal a nedvességmegőrzés, illetve a talaj biológiai tevékenységének elősegítése. A Terra-kultivátorok precíz mélységtartása gondoskodik arról, hogy a kultúr- és gyommagvak ne kerüljenek túl mélyen a talajba és egyenletes kelésük után elvégezhetővé váljon a megfelelő gyomkontroll. A típuskínálat Középmély tarlóápolás, illetve lazítás A tarlón lévő növényi maradványok gyorsabb lebomlásához többnyire előnyös a tarlóhántás után 2-3 héttel egy mélyítő jellegű tarlóápolás a szármaradványok intenzív talajba keverésével. Nagyobb mennyiségű szármaradványnyal borított táblákon, és laza talajokon szükség lehet egy mélyebb (15-25cm mélységű) ápoló munkára. Mulcsos-magágy készítés tavasszal és ősszel A talaj- és környezetkímélő technológiák és programok fontos eleme a köztes vetésű növények elterjesztése valamint a mulcsvetés alkalmazása. A mulcsvetés körülményeihez optimális megoldás a sekély mélységű magágy készítése. Ekkor előtérbe kerül a szármaradványok egyenletes talajba keverése, az egyenletes és tömör felszín kialakítása a teljes munkaszélességben. TerraMix TerraFlex TerraCult TerraTop Gerendelyek száma Munkaszélességek Merev 2,50m / 3,00 m / 4,00 m 3,00 m / 4,00 m 3,00 m Felhajtható 4,00 m / 5,00 m / 6,00 m 4,00 m / 5,00 m 4,00 m / 5,00 m / 6,00 m 4,00 m / 5,00 m / 6,00 / 7,00 / 8,00 m Kapaosztás 44 cm 30 cm 22 cm 23 cm Kapaszár biztosítás Nyírócsavar S S O O Spirálrugó O O Rugós szár S S Féligfüggesztett kivitel TerraLift M / S O (TerraLift M) O (TerraLift M) O (TerraLift M) S (integrált) A zárójelben megadott ( ) adatok korlátozásokkal érvényesek S = alapfelszerelés O = opció = nem elérhető Melyik munkára melyik típust válasszam? TerraMix TerraFlex TerraCult TerraTop Alapművelés Szántás Szántás nélküli Munkamélység sekély mély Talajtípus laza kötött Mélyítő lazítás Keverési hatás Alacsony vonóerő Kötött talajon az alkalmazhatóság = optimális ++ = jól alkalmazható + = kevésbé megfelelő 3

4 TerraMix szárnyas késes szántóföldi kultivátor TerraMix300 ø500 mm-es tarajos hengerrel A megfelelő választás a hagyományos talajművelésben A legfontosabb műszaki előnyök áttekintése Eltömődés mentes munka nagy gerendelytávolsággal (80cm) és keretmagassággal (80cm) A kettő gerendelyes kialakítású TerraMix szárnyas késes grubber tökéletesen megfelel a hagyományos talajművelésben felmerülő követelményeknek. Az optimális szerkezeti kialakítás gondoskodik az eltömődésmentes munkáról, a kitűnő aprításról és a szármaradványok talajjal történő keveréséről. A szántóföldi kultivátorok különböző lezáró hengerrel kombinálhatók. Kitűnő keverő hatás a dupla széles, szárnyas késes kapatestekkel Állítható szárnyas kések a jobb talajbahúzásért kötött talajokon is Alapfelszerelésben legyező alakú elmunkáló tárcsák az egyenletes felszínegyengetés és bekeverés érdekében Optimális felépítmény robosztus, 100x100 mm-es szelvényekből álló kerettel Átmenő függesztőtengely ütéscsillapító hatással és könnyű traktorra kapcsolással 3-pont függesztésű valamint félig fügesztett kivitel a TerraLift eszközhordozóval 4 Szabadalmaztatott hidraulikus lengő-csukási rendszer A hidraulikusan szárnyfelhajtással rendelkező verzióban az egyedülálló, hogy több különböző rendszer előnyeit egyesíti egy munkagépbe sűrítve: Alacsony szállítási magasság, alacsony súlypont és biztonságos közúti szállítás A középső szekció összecsukott helyzetben is használható, munkaszélesség kb 2,3m Összecsukott helyzetben is biztonságos és helytakarékos tárolás A csukási rendszer nem terhelt a szárnyrészek mechanikus zárásának köszönhetően

5 A TerraMix alapfelszereltsége: 2 gerendelyes kivitel Merev kapaszárak, 44 cm-es kapaosztással és nyírócsavaros biztosítással 120mm széles lándzsa egy részből álló, 480 mm-es szárnyas késekkel (10 mm) Oldalsó terelőlemez Legyező alakú elmunkáló tárcsák Átmenő függesztő tengely Lezáró henger változatok (opció) Ez a felépítés kitűnő keverő hatást biztosít laza és középkötött talajokon vagy sekély mélységű munkák során Az állítható szárnyas kések garantálják a kötöttebb talajokon történő talajbehúzást, valamint lehetővé teszik a teljes munkaszélességben az egyenletes sekély művelést. További kapatípusok és a szabadalmaztatott MultiQuick gyorcserélős rendszer a oldalon A lezáró hengerek típusai a 19. oldalon találhatók Non-Stop kialakítás: Spirálrugós kőbiztosítás (opció) A Non-Stop kőbiztosítás kioldási karakterisztikája úgy van kialakítva, hogy a kövek ne kerüljenek a talajfelszínre. A szélsőséges munkakörülmények esetén a rugóerő növelésére elérhető a kiegészítő belső rugó. Mellső felépítmény (opció) A 3m és 4 m-es munkaszélességben a TerraMix szántóföldi kultivátor elérhető mellső függesztésű kivitelben is. Az alkalmazhatóság előnyei: A traktor jobb súlyeloszlása a frontfüggesztés alkalmazásával A hátsó kombinált munkagép, pl. forgóborona védelme a már fellazított talajjal A talajművelés és magágykészítés hatékonyságának növelése az egymenetes előlazítással és keveréssel. A mélységtartás 2db fúvott, 185/60 R15 méretű támasztókerékkel történik, finom fokozatú csapokkal történő állítással. 5

6 TerraFlex univerzális szántóföldi kultivátor TerraFlex 400 felhajtható kivitelben, Non-Stop rugós kőbiztosítással és TerraPak hengerrel Kitűnő munkaminőség csekély vonóerő szükséglet mellett A legfontosabb műszaki előnyök áttekintése Nagyon jó felszínalakítás és jó rögtörés a kb 30 cm-es kapaosztásnak köszönhetően Minden munkamélységben lehetséges a teljes szélességű talajátdolgozás A kompakt felépítmény minimális vonóerő szükségletet igényel Nagy átömlési keresztmetszet 70 cm-es gerendelyosztással és 80 cmes keretmagassággal Az állítható szárnyas kések (330 mm széles) alkalmazása garantálja a jó talajba húzást kötött talajokon történő munkavégzéskor is Alapfelszerelésben legyező alakú elmunkáló tárcsák az egyenletes felszínegyengetés és bekeverés érdekében Alapfelszerelés az oldalsó terelőlemez a pontos táblaszéli munkákhoz és a bakhátnélküli műveléshez 6 A 3-gerendelyes szerkezeti kialakítás előnyei egyértelműek: A 2-gerendelyes kialakításhoz képest a kapaosztás még kisebb, amely még finomabb talajmunkát és jobb felszínalakítást eredményez. Mindezek mellett a kompakt felépítmény lecsökkenti a szükséges vonóerő igényt és lehetővé teszi a TerraFlex alkalmazását kisebb traktoroknál 3-pont függesztett munkaeszközként. Jól bevált hidraulikus csukási rendszer A hidraulikusan csukható TerraFlex Hydro a jól bevált egymásra hajló felcsukási rendszert alkalmazza. A legfontosabb előnyök: Kisebb traktorokkal is jól vontatható a kompakt felépítmény és a viszonylag alacsony súly miatt Alacsony szállítási magasság, alacsony súlyponttal a biztonságos közúti szállításért A középső szekció összecsukott helyzetben is használható, munkaszélesség kb 2,6m Összecsukott helyzetben is biztonságos és helytakarékos tárolás Tökéletes felszínegyengetés a keretrészek helyzetének hidraulikus reteszelésével

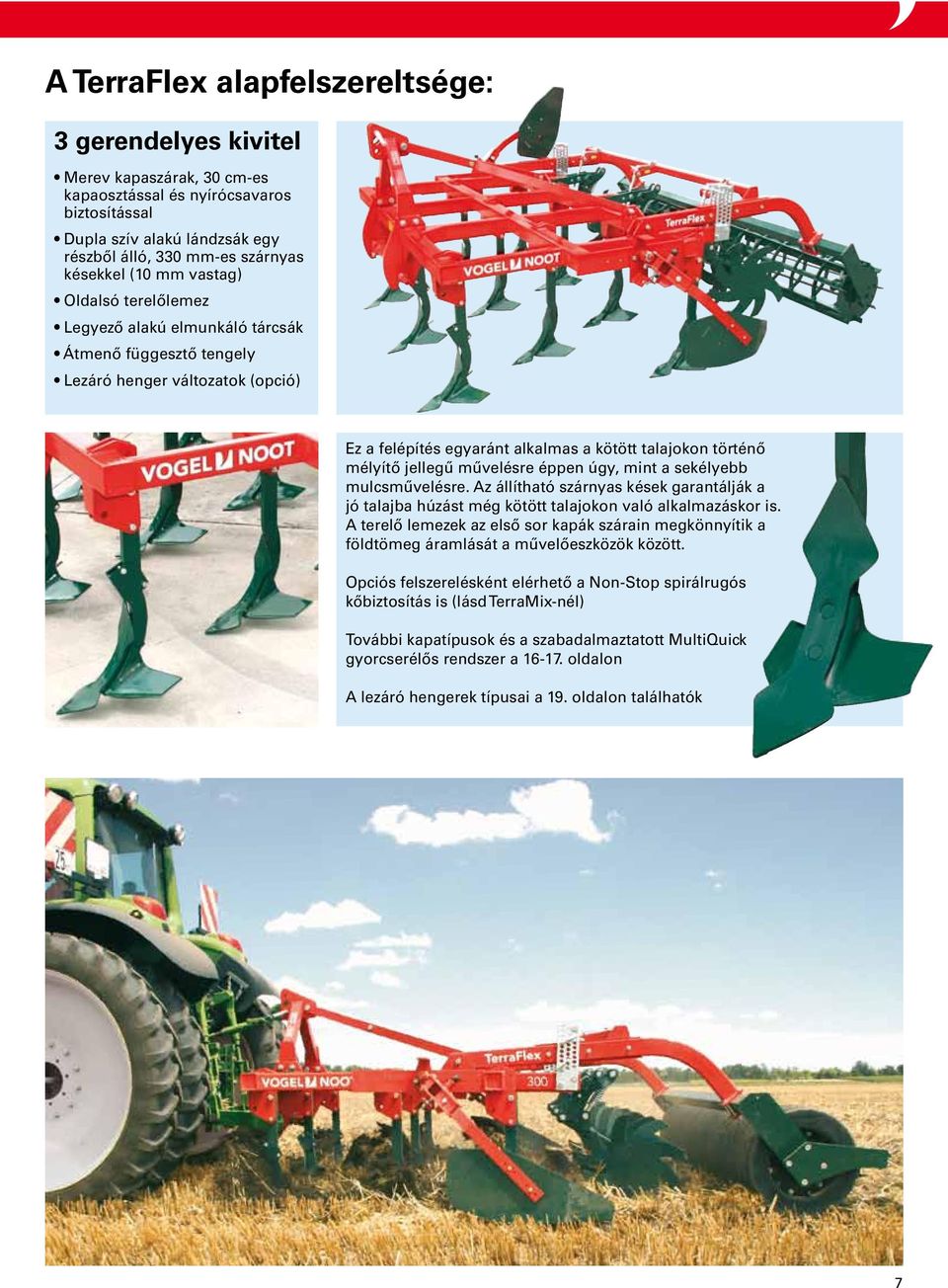

7 A TerraFlex alapfelszereltsége: 3 gerendelyes kivitel Merev kapaszárak, 30 cm-es kapaosztással és nyírócsavaros biztosítással Dupla szív alakú lándzsák egy részből álló, 330 mm-es szárnyas késekkel (10 mm vastag) Oldalsó terelőlemez Legyező alakú elmunkáló tárcsák Átmenő függesztő tengely Lezáró henger változatok (opció) Ez a felépítés egyaránt alkalmas a kötött talajokon történő mélyítő jellegű művelésre éppen úgy, mint a sekélyebb mulcsművelésre. Az állítható szárnyas kések garantálják a jó talajba húzást még kötött talajokon való alkalmazáskor is. A terelő lemezek az első sor kapák szárain megkönnyítik a földtömeg áramlását a művelőeszközök között. Opciós felszerelésként elérhető a Non-Stop spirálrugós kőbiztosítás is (lásd TerraMix-nél) További kapatípusok és a szabadalmaztatott MultiQuick gyorcserélős rendszer a oldalon A lezáró hengerek típusai a 19. oldalon találhatók 7

8 TerraCult többfunkciós szántóföldi nehézkultivátor TerraCult400 felhajtható kivitelben, alapfelszerelésben rugózott kapaszárakkal és TerraPak hengerrel Ideális a költségkímélő talajművelésre Univerzális alkalmazhatóság a széles kapaválasztéknak köszönhetően. Szárnyas késekkel szerelve a sekély műveléshez, vagy keskeny lándzsákkal a mélyítő jellegű talajmunkákhoz. Eltömődés mentes hengerek a megfelelő lezáráshoz, az elpergett gyom- és kultúrmagvak gyors és egyenletes kelésének elősegítéséhez Igen jól alkalmazható mind a hagyományos, mind az energiatakarékos, kímélő talajművelési technológiában Eltömődés mentes, C-alakú, rugós kapaszárak kitűnő öntisztító hatással köves talajokon is gond nélkül bevethető A legjobb munkaminőség: egyenletes bekeverés jó lazítás finom morzsalékképződés egyenletes felszínkialakítás kötött talajokon is. 8 A legfontosabb műszaki előnyök áttekintése A Terra-grubber család zászlóshajója a 4-gerendelyes kialakítású TerraCult. A széles kapatest és lezáró henger választéknak köszönhetően igazán kitűnő minőségű munka érhető el vele nemcsak a sekély mélységű talajelőkészítés során, hanem a mélyítő jellegű művelés gyakorlásakor is. Az alapfelszereléshez tartozó, C-formájú rugós kapaszárak kitűnő öntisztuló hatással és integrált kővédelemmel rendelkeznek. Az eltömődés mentes munka az igen nagy mennyiségű szármaradvány esetében is garantált, a teljes munkaszélesség optimális átdolgozása mellett. Szabadalmaztatott hidraulikus lengő-csukási rendszer A hidraulikusan szárnyfelhajtással rendelkező verzióban az egyedülálló, hogy több különböző rendszer műszaki előnyeit egyesíti magában. További részletek a 4. oldalon a TerraMix leírásában.

9 A TerraCult alapfelszereltsége: 4 gerendelyes kivitel Rugós kapaszárak 40mm-es négyszög anyagból, 22 cm-es kapaosztással Dupla szív alakú lándzsák Oldalsó terelőlemez Legyező alakú elmunkáló tárcsák Átmenő függesztő tengely Lezáró henger változatok (opció) A VN TerraCult alapfelszerelésben 40 mm-es, négyszög keresztmetszetű, rugós kapákkal szerelt Az előnyök: Nagyon jó átömlés és keverési hatás a C-alaknak köszönhetően A vibráló kapaszár öntisztuló hatásúként dolgozik, eltömődés mentes és jó talajba húzási képességekkel rendelkezik Integrált kőbiztosítási megoldás A kis kapaosztásnak (22 cm) köszönhetően jó keverő hatás és finom morzsalékképzés Az opcióban elérhető, 270 mm széles szárnyas kések alkalmazásával tökéletes munkavégzés garantált sekély mélységű alkalmazáskor is Könnyített kivitelként elérhető a merev kapaszáras, nyírócsavaros biztosítású változat is További kapatípusok és a szabadalmaztatott MultiQuick gyorcserélős rendszer a oldalon A lezáró hengerek típusai a 19. oldalon találhatók 9

10 TerraLift féligfüggesztő szállítókeret TerraLift M a TerraPak hengerrel szerelt TerraFlex500 kultivátorral Csökkenti a traktor terhelését és lehetővé tesz munkagép kombinációkat A TerraLift eszközhordozó alkalmazása különösen előnyös, ha a traktor a 3-pont függesztésű munkagéphez nem megfelelően erős. A TerraLift M esetében egy könnyebb felépítésű és költségkímélőbb lehetőséggel bővíthetjük a gépparkunkat. A TerraLift eszközhordozó univerzális alkalmazhatósága mellett megmarad a munkaeszköz 3-pont függesztettként történő használata is. További fontos előny a gépkombináció biztonságos közúti szállítása. A legfontosabb műszaki jellemzők TerraLift M 100x100 mm-es tartógerendelyek 400/60 15,5 Szállító kerekek (átmérő 875mm, szélesség 400mm) Állandó nyomtávú szállítókerék, szélesség 2,60 m Magasságban állítható vonórúd KAT III függesztéssel A TerraLift eszközhordozó alkalmazási lehetőségei: TerraLift M TerraMix Hydro szárnyas késes grubber O TerraFlex Hydro univerzális grubber O TerraCult Hydro mulcsgrubber O (4 m + 5 m) 10

11 TerraLift M TerraPak hengerrel szerelt TerraFlex500 kultivátorral TerraLift M TerraPak hengerrel szerelt TerraFlex500 kultivátorral 11

12 TerraTop M a hatékony vontatott kultivátor TerraTop M 600 rugós szárú kapákkal és gumi-ékgyűrűs hengerrel Legjobb hatékonyság a forgatás nélküli talajművelésben A legfontosabb pontok áttekintése: A széles kapatest választék miatt univerzálisan bevethető, pl. szárnyas késekkel a sekély mélységű munkákra, míg keskeny késsel a mélyebb művelésre Ebben a felső kategóriában egyedülállóan széles hengerválaszték Az alapfelszereltség része a rugózott elmunkáló tárcsasor, amely a szármaradványok eldolgozásában és a felszínegyengetésben vesz részt. Az elmunkáló tárcsák a kapamélység állításakor automatikusan utána állítódnak. A C-alakú rugós szárak között optimális földáram alakul ki kitűnő öntisztuló hatás minden talajtípusra megfelelő Az eredmény: egyenletes keverő hatás megfelelő lazítás aprítás egyenletes talajlezárás kötött táblákon is 12 Az új VN TerraTop M vontatott szántóföldi kultivátorral a munka igazi öröm. Az igen hatékony munkagép ideális megoldás azon gazdáknak, akik a nagy területteljesítményre és a kitűnő munkaminőségre helyezik a hangsúlyt. A keretbe integrált futómű kialakításával a TerraTop M egy fordulékony és relatív kompakt kultivátor. Az alaphelyzetben C-alakú rugós kapaszárakkal ellátott gép megfelelő öntisztuló hatással és integrált kővédelemmel univerzálisan használható minden talajtípuson. A művelőeszköz kialakításnak és a keretfelépítésnek köszönhetően a legnagyobb előnyeit a forgatás nélküli, minimális talajművelés során használhatjuk ki. Kompakt összecsukás a közúti szállításhoz A TerraTop M szállítási helyzetkor két részben csukódik. Ez az egyszerű felépítési mód kedvező súllyal párosul.

13 A TerraTop M alapfelszereltsége: 5-gerendelyes kialakítás 40x40mm-es rugós kapaszárak Duplaszív kapák Oldalsó terelőlemez Egyengető tárcsák Henger (opció) 2 darab első támasztókerék Integrált futómű, 500/50-22,5 nagy méretű kerekekkel 40x40mm-es rugós szárak Nagyon jó talajáram és keverő hatás a C-alakkal A vibráló szárak öntisztulóak, megakadályozzák a eltömődést és csökkentik a vonóerő szükségletet Integrált kőbiztosítási funkció Jó keverőhatás és aprítás a szűk kapaosztással (23cm) Sekély munkavégzéskor is kitűnő munkavégzés a 270mm-es szárnyas késekkel együtt (opció) Csavarozott felfogatás a gyors eszközcseréért Kérésre elérhető a merev szárú kapa is nyírócsavaros biztosítással Egyebek: A további kapatest variációk valamint a szabadalmazott MultiQuick gyorscserélős késrendszer a oldalon találhatók. A hengerkialakítások a 19. oldalon találhatók. Alapfelszereltség a duplaszív kapa Mélységállítás (TerraTop M és S esetében) A mélységhatárolás kényelmesen, határoló elemek behelyezésével, apró fokozatokban szabályozható. A mélységállítás a gépen hátulról könnyen elérhető. Az állítást oldalanként egy helyen kell elvégezni. 13

14 TerraTop S nagyteljesítményű vontatott szántóföldi kultivátor a TOP-ligában TerraTop800 S rugós kapaszárakkal és gumi-ékgyűrűs hengerrel A királykategória a maximális területteljesítményért A legfontosabb pontok áttekintése: Az alapfelszereltség része a rugózott elmunkáló tárcsasor, amely a szármaradványok eldolgozásában és a felszínegyengetésben vesz részt. A széles kapatest választék miatt univerzálisan bevethető, pl. szárnyas késekkel a sekély mélységű munkákra, míg keskeny késsel a mélyebb művelésre A C-alakú rugós szárak között optimális földáram alakul ki kitűnő öntisztuló hatás minden talajtípusra megfelelő Az eredmény: egyenletes keverő hatás megfelelő lazítás aprítás egyenletes talajlezárás kötött táblákon is Ebben a felső kategóriában egyedülállóan széles hengerválaszték Az elmunkáló tárcsák a kapamélység állításakor automatikusan utána állítódnak. 14 Akinek a nagy területteljesítmény fontos, az a TerraTop S vontatott szántóföldi kultivátort választja. Ez a rendkívül stabil munkaeszköz nem csak az elérhető teljesítményben, hanem a kitűnő munkavégzésben is magasra teszi a lécet. Az egész konstrukció arra lett tervezve, hogy minden körülmények között megfeleljen a legnagyobb kihívásoknak is. Eltömődés mentes munkavégzés, egyenletes keverő hatás, tökéletes aprítás és az optimális lezárás elérése volt a fejlesztés végső célja. A TerraTop S a nagygazdaságok professzionális kialakítású munkaeszköze. 3-részes csukással az alacsony szállítási magasságért A szállítási helyzethez a TerraTop S 3 részben csukódik. Ez lehetővé teszi a széles munkagépeknél is az alacsony szállítási magasságot.

15 A TerraTop S alapfelszereltsége: 5-gerendelyes kialakítás 40x40mm-es rugós kapaszárak Duplaszív kapák Oldalsó terelőlemez Egyengető tárcsák Henger (opció) 4 darab első támasztókerék Integrált futómű, 560/45-22,5 nagy méretű kerekekkel 40x40mm-es rugós szárak Nagyon jó talajáram és keverő hatás a C-alakkal A vibráló szárak öntisztulóak, megakadályozzák a eltömődést és csökkentik a vonóerő szükségletet Integrált kőbiztosítási funkció Jó keverőhatás és aprítás a szűk kapaosztással (23cm) Sekély munkavégzéskor is kitűnő munkavégzés a 270mm-es szárnyas késekkel együtt (opció) Csavarozott felfogatás a gyors eszközcseréért Kérésre elérhető a merev szárú kapa is nyírócsavaros biztosítással Egyebek: A további kapatest variációk valamint a szabadalmazott MultiQuick gyorscserélős késrendszer a oldalon találhatók. A hengerkialakítások a 19. oldalon találhatók. Alapfelszereltség a duplaszív kapa Vonórúd kialakítások (TerraTop M és S esetében) Alsó függesztőkaros KAT III vagy IV-N merev vonórúddal, opcióban elérhető a hidraulikus vonórúd kiemelés Vonószemes kialakítás Vonószem ø 38 vagy 50 mm csaphoz Hidraulikus vonórúd emelés A vonórúdra szerelt munkahenger a futómű kiemeléssel van összekötve, így a munkagép kiemelésekor automatikusan emelkedik a gép eleje is. Vonószemes kialakításnál az alapfelszereltség része, alsó függesztőkaros vonórúdnál felár ellenében rendelhető. 15

16 Kapatest választék sokoldalú és hosszú élettartamú Minden alkalomra a tökéletes kultivátorkés Az egyik legfontosabb előnye a Terra-kultivátoroknak a munkaeszközök sokoldalú kínálata. Minden munkaeszköz felszerelhető különböző késtípusokkal, hogy az adott munkára a leginkább megfelelő álljon mindig rendelkezésre. Szárnyas kés mind az 5 késtípussal kombinálható A különösen sekély művelésnél fontos teljes munkaszélességű talajátmunkálásra. A csavarozott szárnyas kések helyzete állítható a kapaszáron, amely behúzási szög állítással jobb talajbahatolást érhetünk el még kötött talajokon is. A különböző szélességű változatok (270mm, 330mm, 480mm) a szántóföldi kultivátorok eltérő kapaosztásaival vannak egyensúlyban. 5 különböző késtípus Dupla széles/ MultiQuick széles kés 120 mm: Dupla széles kés 100mm: Duplaszív/MultiQuick szívalakú kés: MultiQuick keskeny kés 80mm: Vágókéses lándzsa Igen jó keverő képesség sekély mélységű alkalmazáskor is, mert a nagy mennyiségű földtömeg törekszik felfelé A tulajdonságok azonosak a 120mm széles változattal, de jobban alkalmas a VN TerraCult kisebb kapaosztásához Kötött talajokon is igen jó talajba húzási képesség jellemzi. Optimális a közepes mélységű munkákhoz. Nehéz, kötött talajokon történő alkalmazáskor, különösen mélyebb talajmunkákhoz Kötött talajokon további szeletelőkés kialakítással aprítja a talajfelszínt 16

17 MultiQuick szabadalmazott gyorscserélős rendszer 1. Késcsúcs behelyezése 2. Szárnyas- vagy kopólemez 3. Reteszelés. Kész! Senki nem cseréli gyorsabban! Alaptartó + zárólemez Keskeny kés 80mm Szárnyas kés 270mm A MultiQuick egyedülálló! A szabadalmaztatott gyorscserélős késrendszer alkalmazásával pillanatok alatt cserélhető a szárnyas kés és a késcsúcs. A MultiQuick használatával szerszám nélkül végezhető el az átállás a különböző késtípusok között (gyakorlattól függően akár 5 másodperc alatt). A teljes késsor ilyen rövid idő alatti átcserélésével a grubber használhatósága még sokoldalúbb, sekély művelés esetén pl. a szárnyas késekkel a teljes talajfelszínt átmunkálhatjuk, középmély munkákra a szélesebb csúcs, míg a mélyebb talajátdolgozásra a keskeny csúcs a legmegfelelőbb. A többszörösen is felhasználható MultiQuick rendszer mindegyik VOGEL-NOOT szántóföldi kultivátorra felszerelhető. Széless kés 120mm Szív alakú kés Szárnyas kés 330mm Szárnyas kés 480mm Kapatestek áttekintése TerraMix TerraFlex TerraCult TerraTop Alapfelszerelés (csavarozott): Dupla-széles kés 120 mm S O Dupla-széles kés vágókéssel 120 mm O O Dupla-széles kés 100 mm O O Dupla szív kés O S S S Dupla szív O O O O vágókéssel Szárnyas kés 480 mm S Szárnyas kés 330 mm S Szárnyas kés 270 mm O O VN MultiQuick kapatestek MultiQuick szív alakú csúcs O O O O MultiQuick keskeny csúcs 80 mm O O O MultiQuick széles csúcs 120 mm O O MultiQuick szárnyas kés 480 mm O MultiQuick szárnyas kés 330 mm O MultiQuick szárnyas kés 270 mm O O S = Alapfelszerelés; O = opció MultiQuick-rendszer legfontosabb előnyei: EGYEDÜLÁLLÓ: Szerszám nélküli szárnyaskés ÉS késcsúcs csere. Széleskörűen felhasználható a gyors cserének köszönhetően Különböző formájú és szélességű késcsúcsok (80-120mm) és szárnyas kések ( mm) kombinációja lehetséges Szerszám nélküli csere még igen sáros körülmények között is A későbbi felszerelés is könnyű a kapatest és kopórészek egyszerű kialakítása miatt A gyorscserélős késrendszer nem drágább a hozzá hasonló, csavarozott kapatesteknél 17

18 Minőség minden részletre kiterjedően Elmunkáló tárcsák A szármaradványok elegyengetésére és a késnyomok behúzására mindegyik Terra-kultivátor alapfelszerelésként legyező alakú tárcsával van felszerelve. Ennek az előnye a sokak által használt sima tárcsához: A legyező alakú profilnak sokkal jobb a felszínalakító és egyengető hatása és a beállítása is jóval egyszerűbb Ezek a tárcsák szemmel láthatóan jobban tudják a szármaradványokat a talajba keverni, mint a hagyományos tárcsák A tárcsák alapfelszerelésként rugózott kialakításúak. Ez a biztosítási forma tovább javítja a munkáját a tárcsának, mert a rugónyomásnak köszönhetően a felszínegyengetés és bekeverés mindig azonos, és tökéletes az illeszkedés a különböző adottságú talajokhoz. Egyedülálló beállítási komfort: Csak a Terra-grubber esetében létező egyedi beállítási kényelem: A művelési mélység beállításával az egyengető tárcsák automatikusan és 100%-osan állítódnak a géppel együtt További lehetőség a munkahelyzet fokozatmentes állítására Oldalsó terelőlemez A Terra-család szántóföldi kultivátorai alapfelszerelésben tartalmazzák az oldalsó terelőlemezt, amely a tiszta és bakhátmentes munkáról gondoskodik a táblán. A terelőlemez előnyei a hasonló oldalsó terelő tárcsákhoz: Az oldalsó terelőlemez megakadályozza, hogy friss föld kerüljön a megmunkálatlan talajrészre, mert a lemez közvetlenül a szélső kapa mellett helyezkedik el. A terelő tárcsák ezzel szemben a már átdobott földet próbálják elegyengetni, amely eredmény nagymértékben függ a munkasebességtől. A terelőlemez munka közbeni kitűnő minősége azonban teljesen független a vontatási sebességtől. A 3 méteres munkagépeken az oldalsó terelőlemez egyszerűen felhajtható (Szállítási szélesség < 3 m) A Terra-grubber terelő lemezei több fokozatban állíthatók mind a magasságban, mind dőlési szögben és túlterhelés elleni rugós biztosítással is ellátottak. 18

19 Lezáró hengerek minden körülményre A lezáró henger széles típusválasztéka nagymértékben meghatározza a szántóföldi kultivátor felhasználhatóságát és munkaminőségét. A VN kínálatában szerepel az összes szükséges hengertípus, amit a különböző munkakörülmények megkövetelnek. A lezáró hengerek és a grubber alapgép kombinációjáról a oldalon talál bővebb műszaki leírást. Mindegyik henger után szerelhető elmunkáló pálcasor (lásd 21. oldal). Tarajos henger Ø 500 mm Jó álltalános alkalmazhatóság Beragadás elleni sárkaparók Köves területekre nem ajánlott Jó talajhajtású a hegesztett fogak miatt Könnyebb, mint a TerraPak vagy gumi henger Tömörítő kerék Ø 630 mm Különösen laza talajokra ajánlott, így elkerülhető az elsüllyedés Jó talajhajtás a profilkialakítás miatt Sávos visszatömörítés Különösen alkalmas mulcsvetés előtt Köves területeken is használható Szélespálcás henger, Ø 500 mm Jó keverő és morzsalékképző hatás Laza talajfelszínt hagy maga után Kedvező súly TerraPak ékgyűrűs henger Ø 600 mm Tökéletes egyengetésről gondoskodik, lezár és visszatömörít. Elősegíti a szármaradványok gyors lebomlását A gyűrűk között előrenyúló sárkaparók helyzete állítható és beállítástól függően részt vesz a talajvisszazárásban is. A sárkaparás intenzitása nem változik a magasság állítással. Különösen alkalmas a mulcsvetés előtti talajelőkészítésben TerraClean öntisztuló henger, Ø 500 mm A felépítés és a jellemzők megegyeznek a szélespálcás hengernél ismertettel, de ez a típus egy belső sárkaparót is tartalmaz Eltömődés mentes, így nincs a beragadás miatt felesleges állásidő Különösen alkalmas a hagyományos talajművelést alkalmazóknak Csapadékos időjárás után is használható TerraPak II ékgyűrűs henger Ø 600 mm Nagy szállítóképesség, nem tud elsüllyedni laza talajokon sem Nagyon jó talajhajtott Jó sávos visszatömörítés Jól használható mulcsvetés előtt Köves területeken is alkalmazható Acélhenger, Ø 660 mm Különösen ajánlott laza talajokra optimális TerraLift kapcsolatban Jó talajhajtott laza, homokos talajokon is Nem javasolt köves területekre Jó visszatömörítés Sávos visszatömörítés optimális mulcsvetés előtt Gumi ékgyűrűs henger Ø 580 mm A nagy súly elősegíti a grubber talajba húzását Jól lezárt és sávosan tömörített felszínt hagy maga után Igen jó öntisztuló hatás a sárkaparók és a gumikialakítás miatt Alkalmas a mulcsvetés előtti talajelőkészítésben 19

20 Kiegészítő felszerelések Támasztó kerekek ø 500 fémkerék (500x185 mm) A támasztókerekek különösen nagy munkaszélességnél hozzájárulnak a pontos mélységtartáshoz. A VN által alkalmazott támasztókerek helyzetállítása fokozatmentesen, egy orsó közbeiktatásával történik. A 4 méteres munkaszélességig használatuk nem feltétlenül szükséges, de az 5 és 6 méteres munkagépeknél igen előnyös. A TerraMix, TerraFlex és TerraCult gépekhez 3 fajta első támkerék közül lehet választani, míg a TerraTop modellekhez 2 típus áll rendelkezésre. ø 600 gumikerék (600x220 mm) ø 680 gumikerék (680x250 mm) TerraTop első támkerék 10,0/75-15,3 (ø 770 x 250 mm széles) TerraTop első támkerék 13,0/55-16 (ø 770 x 330 mm széles) Exaktor vetőegység A mechanikus magtovábbítású VN vetőegység alkalmas az aprómagok, köztes vetésű növények pontos kiadagolására. Mindegyik Terra-grubber-re felszerelhető 2,5m és 3,0m munkaszélesség esetében. A magadagoló egység kiválóan alkalmas a legtöbb, hazánkban is elterjedt aprómag kivetésére. A speciálisan kialakított elosztó lemezek segítségével a vetőmag választhatóan kiszórható a lezáróhenger elé vagy mögé. A jól kialakított forma garantálja a pontos magadagolást még lejtős területeken is 20 Műszaki információk: Magtartály térfogat kb 200 liter (2,50m)/kb230 liter (3,00m) Ellenőrző ablak a tartályon Minden vetőmag fajtához Állítható tartókonzol Talajhajtású adagolás (hengerfüggő) Műanyag adagolók Adagoló egységek távolsága: 36cm Boltozódás gátló kívánságra

21 Rotodrill zöldtrágyaszóró egység A Rotordrill alkalmazásával ideálisan lehet egyszerűsíteni több munkaműveletet. A Rotodrill használatakor munkaműveletek vonhatók össze és a teljes munkaszélességben kiadagolhatók a legkülönbőbb féle aprómagok (köztes vetéshez, zöldtrágyázáshoz, fűmagvetéshez stb.). A Rotodrill igény esetén univerzálisan felszerelhető minden típusú talajmegmunkáló gépre, vagy akár a traktorra vagy kertészeti kistraktorra. A meghajtáshoz egy 12 Volt-os aljzat szükséges. A fokozatmentes fordulatszabályzású szórótányér és a kitűnő szórólapátok segítségével a munkaszélesség és a mennyiség a mindenkori követelményeknek megfelelően könnyen beállítható. Közúti világítás A világítás tartója a keretre van rögzítve és nem szükséges a munka során leszerelni vagy szétkapcsolni. A csatlakozás egy normál 7-pólusú csatlakozóval történik Műszaki információk: Fényvisszaverő figyelmeztető táblák elől és hátul Helyzetjelző világítás elől és funkcionális világítás hátul Oldalsó figyelmeztető csíkok Műszaki információk: Magtartály 105 liter, műanyag tartály zárható fedéllel a kosz és csapadék ellen. Alkalmazási munkaszélesség 4m-től 24m-ig (6m fűmag esetében) Elektromos hajtású röpítőtárcsák állítható lapátokkal Traktorfülkébe szerelhető vezérlő egység Komplett kábelezés Maradék mag kiürítés Belső védőrács Hajtó tengely hosszabbítási lehetőség fűmaghoz Súly 25kg Henger utáni pálcasor Mindegyik lezáró henger után felszerelhető elmunkáló pálcasor, amely feladata a felszínen maradt szármaradványok jobb szétterítése. A 12mm átmérőjű rugós pálcák helyzete szögben és magasságban állítható és 125mmes osztással vannak a tartóra szerelve (nem lehetséges a felszerelésük TerraLift eszközhordozóval együtt). 21

22 Szántóföldi kultivátor Műszaki adatok Típus TerraMix 400 Hydro 500 Hydro 600 Hydro Munkaszélesség cm Művelőkapák száma Kapaosztás cm Keretmagasság cm 80 Gerendelyek távolsága cm 80 Főtartó keret mérete mm 100 x 100 Szállítási szélesség cm Max. Szélesség * cm Súly Henger nélkül kg Tarajos hengerrel 500 kg Pálcás hengerrel 500 kg TerraClean hengerrel 500 kg Acél hengerrel 660 kg Tömörítő kerékkel kg TerraPak hengerrel 600 (csak függesztett géphez) kg TerraPakII hengerrel 600 (csak vontatott géphez) kg Gumi ékgyűrűs hengerrel 580 kg NON-STOP-biztosítás extra súllyal Súlycsökkenés nyírócsavaros kőbiztosítás rugós szár 40 x 40 helyett kg kg TerraLift M eszközhordozó kg Teljesítmény kategória ** kw (PS) (80-120) ( ) ( ) ( ) ( ) ( ) * Oldalsó terelőlemezekkel ** Maximum terhelhetőség 22

23 300 Front 400 Front TerraFlex 400 Hydro 500 Hydro Hydro TerraCult 500 Hydro 600 Hydro x x ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) ( ) A megadott adatok tájékoztató jellegűek. A gyártó fenntartja a jogot a változtatásra. 23

24 Szántóföldi kultivátor Műszaki adatok TerraTop Típus M 400 M 500 M 600 S 600 S 700 S 800 Munkaszélesség cm Művelőkapák száma Kapaosztás cm Keretmagasság cm Gerendelyek távolsága cm Főtartó keret mérete mm 120 x x 120 Szállítási szélesség cm Futómű méret Ø 500/50-22,5 560/45-22,5 Max. Szélesség * cm Súly Henger nélkül kg Acél hengerrel 660 kg Tömörítő kerékkel kg TerraPakII hengerrel 600 kg Gumi ékgyűrűs hengerrel 580 kg Súlycsökkenés nyírócsavaros kőbiztosítás rugós szár 40 x 40 helyett kg Teljesítmény kategória ** kw (PS) ( ) ( ) ( ) ( ) ( ) ( ) * Oldalsó terelőlemezekkel ** Maximum terhelhetőség A megadott adatok tájékoztató jellegűek. A gyártó fenntartja a jogot a változtatásra. 24

25 Kimagasló minőség A Terra grubber család a szaklapok által is folyamatos tesztelt. A legfontosabb tapasztalatokat a következőkben foglaljuk össze: profi: VN TerraTop S 800 próba (kiadás 7/2009) Eredmények A sorosztás és a vázmagasság ideális nagy mennyiségű szármaradvány esetén is Intenzív talajmunka és szármaradvány bekeverés a 23cm-es kapaosztással Gyors és szerszám nélküli kapacsere Munkatempóra érzéketlen, rugós biztosítású elmunkáló tárcsák Támkerék helyzete könnyen állítható az orsóval Jó talajbahúzás, jó elmunkálás, jó visszatömörítés, egyenletes felszín Összegzés: Kompromisszum mentes vontatott grubber. Jól átgondolt. Jó kivitelezés. Der Fortschrittliche Landwirt: Gyakorlati teszt a VN TerraFlex 500 (kiadás 12/2009) technik Praxistest Vogel & noot terraflex 500 Der FleXibelste terra grubber Von Ing. Johannes PAAR, Bad Blumau Wie es der Name schon erahnen lässt, der TerraFlex von Vogel & Noot ist flexibel im Einsatz und in der Ausstattung. Seine Stärken, Schwächen und Grenzen haben wir in einem Praxistest ausgelotet. die Grubberfamilie terra von Vogel 2-balkigen terramix-grubber ist er um & noot besteht aus den drei Baureihen nur gute 300 kg schwerer, hat aber einen terramix, terraflex und terracult. der um 14 cm engeren strichabstand. von uns getestete 3-balkige terraflex ist der terraflex lässt sich mit verschiedenen scharvarianten zur flachen stoppel- der alleskönner in der terra-familie, der hersteller spricht von einem Universalgrubber. in der wirkungsweise kommt er tiefen Bearbeitung mit intensiver durchbearbeitung bis hin zu einer etwa 25 cm der exzellenten arbeitsweise des 4-balkigen terracults sehr nahe (siehe ausgabe de einsetzen. das einsatzspektrum ist mischung großer Mengen ernterückstän- 11/2005). Bei den anforderungen an den äußerst breit. er ist ein Gerät, das sich traktor ist er aber viel bescheidener. Je sowohl in ein konventionelles als auch nach ausstattungsumfang des terracult in ein konservierendes Bestellverfahren wiegt er zwischen 600 und kg weniger als ein terracult und ist zudem hervorragend integrieren lässt. kürzer und kompakter gebaut. das von uns ermittelte Gewicht betrug beim testkandidaten mit der schweren terrapak- Unser klappbarer anbau-grubber kompakt auf Acker und Straße Keilringwalze kg. im Vergleich zum hatte eine arbeitsbreite von 5 Metern. der Grubber macht insgesamt einen stabilen eindruck. er ist mit einer starken tragachse und fixen Kugeln für schnellkuppler ausgerüstet. das rahmenrohr hat die abmessungen 100 x 100 mm. der abstand zwischen den einzelnen Zinkenreihen beträgt 70 cm, die rahmenhöhe 80 cm. für den straßentransport werden die äußeren teile 1. guter Mischeffekt Der 3-balkige TerraFlex wird mit verschiedenen Scharformen und Walzen angeboten. Das macht ihn zum Alleskönner. Damit lässt sich der Boden ganzflächig durchschneiden und in der Tiefe bearbeiten. 52 der fortschrittliche landwirt heft 12 / Doppelherz mit Flügel 3. kompakt und robust Der TerraFlex ist je nach Ausstattung des TerraCult zwischen 600 und kg leichter als der 4-balkige TerraCult und um nur ein paar hundert Kilogramm schwerer als der 2-balkige TerraMix. technik eingeklappt. die hydraulische Paketklappung die äußeren teile werden verkehrt aus. dem MultiQuick-scharwechselsystem auf den Mittelteil gelegt fand besonders viel Zuspruch bei den testfahrern. ken, ergeben einen strichabstand von die 16 Zinken, aufgeteilt auf drei Bal- im Vergleich zu anderen Klappsystemen 31 cm. in der Grundausstattung sind die bietet sie viele Vorteile. der Grubber hat Zinken mit scherbolzen gegen fremdkörper gesichert. steinreiche müssen tiefer im geklappten Zustand eine Breite von 2,85 m, einen niedrigen schwerpunkt, ist in die tasche greifen und erhalten gegen stabil und lässt sich somit auf der straße einen aufpreis von etwa 348 euro pro komfortabel fahren. Bei dieser art von Zinken eine non-stop-steinsicherung mit Klappung ragen keine spitzen Zinken spiralfedern. nach außen. wenn es einmal eng hergeht, kann gute einebnung der Mittelrahmen mit einer arbeitsbreite und Durchmischung von 2,60 m auch im geklappten Zustand zum einsatz kommen. im ausgeklappten Zustand sind die rahmenteile hy- großen Maisstrohmengen dem terracult obwohl er beim einarbeiten von z.b. draulisch verriegelt, was das einebnen nicht ganz das wasser reichen kann, erleichtert. wurde der Krümel- und Mischeffekt von den testfahrern gelobt. Unter normalen einsatzbedingungen verstopft der Doppelherz mit Flügel terraflex nicht. die erste Zinkenreihe hand aufs herz, doppelherzschare rüstet Vogel & noot mit speziellen leitblechen aus. diese brechen den aufstei- vermitteln vielleicht nicht unbedingt den modernsten eindruck, aber eine meist genden erdstrom und leiten ihn nach saubere arbeit zu günstigen Kosten. ergänzt mit seitlichen flügelscharen schnei- fahrgeschwindigkeiten zu einer geringe- unten ab. dadurch kommt es bei hohen det der terraflex den Boden ganzflächig ren Verschmutzung des traktorhecks. durch. die spitze des doppelherzschars fün fächerscheiben-paare hinter den hinterlässt einen leicht welligen Bearbeitungshorizont, zieht aber selbst bei che gut ein. sie sind serienmäßig feder- Grubberzinken ebnen die ackeroberflä- schwierigen Bedingungen sicher in den belastet und lassen sich mittels spindeln Boden ein. stufenlos in der höhe den jeweiligen Bodenbedingungen anpassen. Verstellt man Vogel & noot rüstet den terraflex in der serienausstattung mit doppelherzscharen und einem einteiligen 330 mm die fächerscheiben automatisch mitver- die arbeitstiefe des Grubbers, werden breiten flügelschar aus. das flügelschar stellt. die Bearbeitungstiefe der Zinken wird mit den beiden Befestigungsschrauben des hauptschars mitgeschraubt. Mit festigungswalze bestimmt. die dreige- wird mit steckbolzen an der rückver- dem verstellbaren eingriffswinkel der teilte walze stützt den Grubberrahmen flügelschare lässt sich ebenso bei Bedarf an sechs stellen ab. daher müssen auch der einzug verbessern. sechs Bolzen umgesteckt werden, was anstelle der doppelherzschare bieten noch kein großes hindernis darstellt. die Mürztaler auch 120 mm-breitschare, dass man dazu vier Mal hinten über die wie die doppelherzschare als wendeschar ausgeführt sind, an. Gegen ei- fächerscheiben herumstolpern muss, hat die walze klettern und zwischen den Mit der kompakten Paketklappung ist nen aufpreis von 90 euro pro Zinken uns zur negativen Kritik dieses einstellsystems man sicher unterwegs. rüstet Vogel & noot den Grubber mit veranlasst Paar Fächerscheiben heft 12 /2009 der fortschrittliche landwirt 53 Eredmények Mindenttudó, egyszerű gép Jól alkalmazható a hagyományos és a minimális talajművelésben is Kompakt, biztonságos szállítás hidraulikus csukással Jó keverőhatás, eltömődés mentes, jó egyengetés Tiszta csatlakozók az oldalsó terelőlemezzel Csekély karbantartási igény Összegzés: Stabil, könnyű vontatású mindenttudó. A kapatestek és hengerek sokoldalúan kombinálhatók. dlz: VN TerraCult menetpróba (kiadás 3/2009) Technik dlz-dauertest Mit dem vierreihigen Terracult ist auch Vogel & Noot im populären Segment der vierbalkigen Grubber präsent. Welche Technik steckt dahinter? Wir haben die 5-m-Version mit dem Multiquick-Scharschnellwechselsystem und dem D Terralift-Fahrwerk eingesetzt. ME = Vier Balken mischen mit er Grubbermarkt befindet sich im Umbruch. Noch vor wenigen Jahren war der zweireihige Flügelschargrubber der unangefochtene Stückzahlbringer. Auch V & N hat vom zweibalkigen Terramix (2,5 bis 6,0 m) bislang die größten Mengen verkauft. Inzwischen hat allerdings der dreibalkige Terraflex (3,0 bis 5,0 m) in den Orderzahlen deutlich überholt. VN Terracult 500 die empfiehlt Mindesteinsatz (ME): 164 ha/jahr fk üv vk = ,80 fk: feste Kosten/Jahr: 3797 (= 11 % vom Kaufpreis ) vk: variable Kosten/ha: 6,80 (in erster Linie Zinkenverschleiß) üv: Leihsatz: 30 /ha, ohne Traktor (Mietpreis für vierbalkigen Grubber) Musterberechnung mit Durchschnittswerten 200 ha Das Flaggschiff der aktuellen Palette ist der Terracult, der vierbalkig konzipiert ist. Vier Modelle decken die Arbeitsbreiten von 3,0 bis 6,0 m ab. Wobei die 4- bis 6m- Maschinen auf Wunsch aufgesattelt mit zwei verschiedenen Fahrwerksvarianten geliefert werden können. 23 cm Strichabstand Die Vorteile der vierbalkigen Bauweise liegen auf der Hand. Die insgesamt 21 Zinken bei 5 m Arbeitsbreite sind auf vier Reihen verteilt. Daraus ergibt sich einer- seits ein enger 23 cm-strichabstand. Diese Anordnung sorgt für einen feinen Bodenaufbruch und stellt eine intensive Durchmischung sicher. Andererseits bleibt auch dank 80 cm Rahmenhöhe ausreichend Zwischenraum, damit selbst bei größeren Mengen organischer Rückstände die Gefahr von Verstopfungen gering bleibt. Damit die Baulänge des Terracult nicht ins Unermessliche anwächst und zumindest die 4 m-version noch in der Dreipunkt- Hydraulik getragen werden kann, sind die vier Balken im Abstand von 65 cm hintereinander angeordnet. Dieses Maß 5 cm weniger als beim dreibalkigen Terraflex ist sicherlich nicht zu großzügig gewählt, hat sich bei unseren Bedingungen jedoch als ausreichend erwiesen. So hatten wir im Praxiseinsatz keine Probleme mit aufschiebendem Stroh oder Blattresten zu beklagen. Allerdings konnten wir den Terracult nicht unter Extrembedingungen wie zum Beispiel nach Körnermais einsetzen. Mit Spiralfeder-Zinken Die 600 mm-fächerscheiben ebnen gut ein. Sie sind per Feder überlastgesichert. Die Tiefe wird zentral per Spindel verstellt. Um non-stop möglichst störungsfrei arbeiten zu können, ist der Terracult serienmäßig mit C-förmigen Spiralfeder-Zinken bestückt. Nur wer beispielsweise aus Gewichtsgründen (minus 20 kg je Werkzeug) auf starre Zinken setzen will, kann diese Variante gegen Minderpreis ordern. Die Ausführung mit starrem Stiel plus extra montiertem Feder-Überlastelement wie beim Terraflex passt aus Platzgründen nicht in den Terracult. Die C-Spiralfedern haben den Vorteil, dass sie komplett ohne Über die Lochkulissen lässt sich die Arbeitstiefe einfach verstellen. Allerdings müssen insgesamt sechs Bolzen gesteckt werden. Wartungsstellen auskommen. Und sie vibrieren im Einsatz. Das senkt die Verstopfungsgefahr und den Kraftbedarf bei flacher Bearbeitung. Die Stiele haben den Querschnitt 40 x 40 mm. Wir haben an der Scharspitze gemessen, welche Auslösekraft die Federzinken erreichen. Gehen die Zinken 2 cm zurück, stehen 100 dan an. Bei noch akzeptablen 10 cm sind es 370 dan, bei 15 cm 540 dan. Eine weitere Auslenkung nach hinten bringt zwar über 600 dan, ist aber nicht praxisgerecht (siehe dazu die Grafik Überlastsicherung Schar auf Seite 89). Diese Werte erzeugen bei 21 Werkzeugen auf 5 m Arbeitsbreite verteilt genügend Widerstand, um beispielsweise mit den Eredmények Szűk kapaosztás a jó talajátdolgozásért és intenzív keverésért Minimális az eltömődési veszély még nagy szármaradványnál is A karbantartást nem igénylő, vibráló C-alakú kapaszárak csökkentik a vonóerő igényt A MultiQuick gyorscserélős késrendszer jól működik Jól átgondolt összecsukás az alacsony súlypontú közúti szállításhoz Pontos mélységtartás az elmunkáló tárcsák automatikus állításával Összegzés: Meggyőző, robosztus és kezelőbarát grubber jó munkavégzéssel 25

26 Referenciák Walter Mang Mang gazdaság Wappoltenreith, Ausztria Gazdasági méret: 150 ha balról: Walter Mang fiával Pauli, Franz Wittmann (VN), Robert Steinböck (TC Horn), Karl Paller (VN) A legfontosabb növények Mang úrnál az őszibúza, rozs és repce. Ezek mellett még termesztenek árpát, zabot és triticalét. A VN-TerraCul 500 kultivátort már 5 éve használom nagy megelégedéssel. Nálunk a grubber egy egész évben dolgozó munkaeszköz. A télbe a talajok a TerraCult után mennek és használjuk még mélyítő művelésre valamint magágykészítésre is. Minden munkában jól teljesít a TerraCult mondja Mang úr. A négy sorban elhelyezett, 23 cm osztású kapák garantálják a jó talajátdolgozást. A központi állítású elmunkáló tárcsák elegyengetik a felszínt és az ékgyűrűs henger pedig a mi körülményeink között igen jó lezárást biztosít. Ezen a környéken a legtöbb hengertípussal gond van, nehéz a megfelelőt kiválasztani. A VN TerraLift eszközhordozó tehermentesíti a hidraulika rendszert és a hoszszabb közúti szállításoknál biztonságosabb vonulást tesz lehetővé. Mintegy 1000ha után minimális kopórész felhasználás után csak jókat tudok a VN TerraCult-ról mondani fejezi be Mang úr. Andreas Damm Schelmenhäuser Hofgut Frankfurt/Main, Németország (Hessen) Gazdasági méret: 280 ha A TerraCult 500 TerraClean hengerrel van szerelve és az elmúlt 2 évben kb 900 hektárt dolgozott. Igazán lenyűgözött a VOGEL-NOOT grubber munkaminősége, amelyhez hasonlóval a területemen még nem találkoztam. Ezt a kapatest állásával és a rugós szárral lehet elérni. Andreas Damm úr nem alkalmaz forgatásos technológiát. Területein többek között búzát, burgonyát, cukorrépát, spárgát termel. A VOGEL-NOOT grubbert egy 250 LE-s Claas Axion húzza, és alapműveléstől a magágykészítésig mindenben használják. Damm úrnak nagyon tetszik a szabadalmazott MultiQuick gyorscserélős késrendszer, amellyel a kések és csúcsok szerszám nélkül is pillanatok alatt cserélhetők. Így igazán sokoldalú a felhasználási lehetősége a grubbernek. Andreas Damm a TerraCult 500 előtt 26

27 Jean-Louis Becker Gaec Saint Laurent Hommarting, Franciaország Gazdasági méret: 200 ha Jean-Louis Becker úr az állattenyésztés mellett a saját területén foglalkozik növénytermesztéssel és a búza, árpa, repce és kukorica a legfontosabb növények. A talajművelésben mind a forgatásos, mind a forgatás nélküli technológiát alkalmazza. A talajművelési technika fejlesztése miatt invesztált 2009-ben a VOGEL-NOOT TerraTop S 800 vontatott szántóföldi kultivátorba, amely acélhengerrel szerelt. Elsősorban a nagy sorosztás és az 5-gerendelyes kapaelhelyezés győzött meg a választásban. Tetszik a rugós kapák és az elmunkáló tárcsasor felépítése is. A célom az optimális mulcstechnológia elérése a legjobb eredménnyel. mondja Becker úr Becker úr ezen kívül még egy 7-vasú VOGEL-NOOT Heros ekével is rendelkezik. KTG Agrar AG PAE Marktfrucht GmbH Putlitz, Németroszág Gazdasági méret: 8000 ha A KTG Agrár gazdaság a növénytermesztés mellet biogáz teleppel is rendelkezik és mind hagyományos, mind forgatás nélküli technológiát alkalmaz. A legfontosabb termesztendő növények a kukorica, rozs, repce, búza és tönkölybúza ben vásárolta a VOGEL-NOOT TerraTop S 800 vontatott kultivátort. A nagy teljesítményű munkagépet egy Case Steiger Quad Track STX 480 húzza. A TerraTop S 800 feladata elsősorban a tarlóhántás és tarlóápolás. Nagy előnye ennek a gépnek a karbantartást nem igénylő kapakialakítása. A kialakítás miatt alacsony a vonóerő igény és így csökkenthető a felhasznált üzemanyag mennyisége. A nagygazdaság még kettő darab TerraTop S 800- al rendelkezik. Az egyik a KTG Agrar Ag területén dolgozik Németországban, a másik pedig Romániában. Palota 98 Kft Makó Hangai József Gazdasági méret: 750ha A Palota 98 Kft területei Makó környékén terülnek el, a cég eszközei kötöttközépkötött talajokon teljesítenek. A művelési technológiában megtalálható a forgatásos (VOGEL-NOOT ekével) és a forgatás nélküli technológia is. A minimális talajművelés erősödésével invesztáltak 2010-ben egy VOGEL- NOOT TerraTop 500 M szántóföldi kultivátorba. Hangai József: A kapcsolatunk a VOGEL-NOOT céggel igen régi, több eszközt is sikeresen használunk már a palettáról. A VOGEL-NOOT TerraTop 500 M fő feladata a tarlókezelésen kívül a lehetőségek szerint a forgatásos művelési mód csökkentése. Az eddigi tapasztalatok alapján a gép kitűnő munkát végez, a sűrű kapaosztás jól átdolgozza a talajfelszínt, és a területeinken a lezárásra a TerraPakII henger is optimális. A gép igen robosztus a jelenleg használt 250LE-s erőgép az alsó határ a megfelelő működtetéshez 27

28 Hozzáértés Tanácsadás Szerviz - Világszerte Átfogó program Ekék Rövidtárcsa Forgóboronák Szántóföldi permetezőgép Vetőgépek Szárzúzók Rössler Consult 07/ Az Ön VN partnere: UD VOGEL&NOOT MEZÖGÉPGYÁR KFT. H-9200 Mosonmagyaróvár T 06-20/ F 06-96/ info.hu@vogel-noot.net
