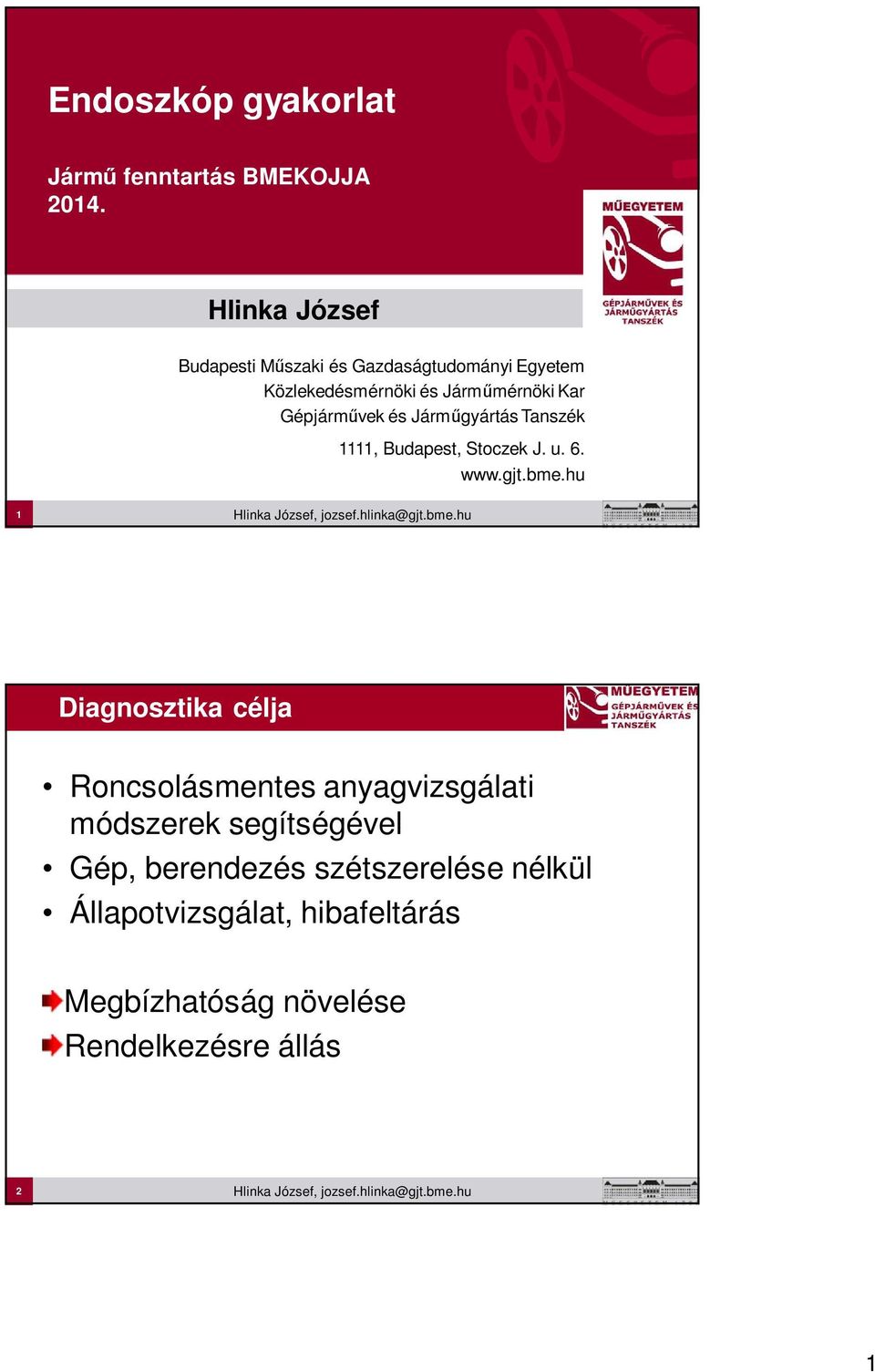

1 Endoszkóp gyakorlat Jármű fenntartás BMEKOJJA Hlinka József Budapesti Műszaki és Gazdaságtudományi Egyetem Közlekedésmérnöki és Járműmérnöki Kar Gépjárművek és Járműgyártás Tanszék 1111, Budapest, Stoczek J. u Diagnosztika célja Roncsolásmentes anyagvizsgálati módszerek segítségével Gép, berendezés szétszerelése nélkül Állapotvizsgálat, hibafeltárás Megbízhatóság növelése Rendelkezésre állás növelése 2 1

Gépjárművek és Járműgyártás Tanszék 1111, Budapest, Stoczek J. u. 6. www.gjt.bme.

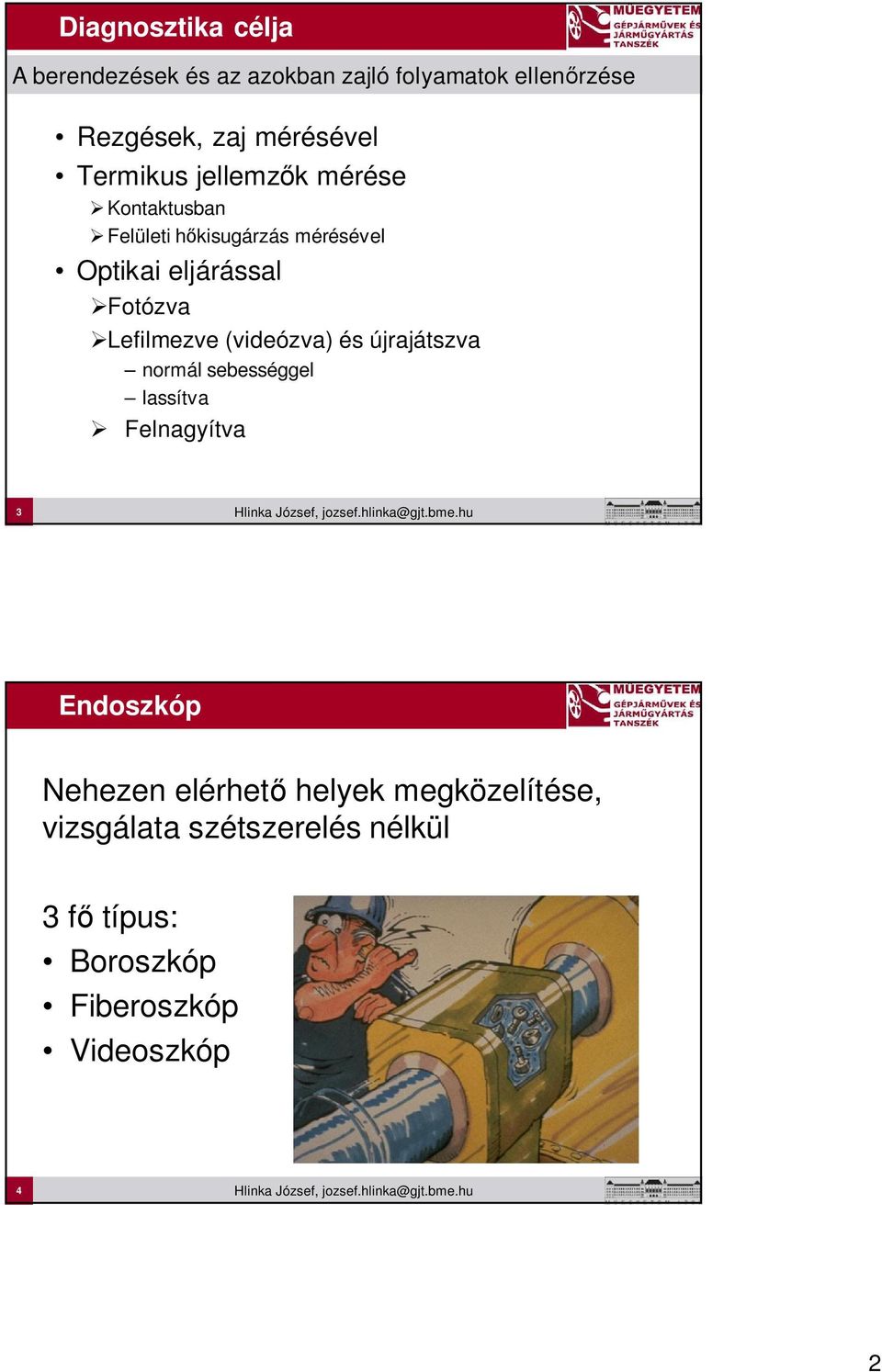

2 Diagnosztika célja A berendezések és az azokban zajló folyamatok ellenőrzése Rezgések, zaj mérésével Termikus jellemzők mérése Kontaktusban Felületi hőkisugárzás mérésével Optikai eljárással Fotózva Lefilmezve (videózva) és újrajátszva normál sebességgel lassítva Felnagyítva 3 Endoszkóp Nehezen elérhető helyek megközelítése, vizsgálata szétszerelés nélkül 3 fő típus: Boroszkóp Fiberoszkóp Videoszkóp 4 2

Lefilmezve (videózva) és újrajátszva normál sebességgel lassítva Felnagyítva 3 Endoszkóp Nehezen

3 Boroszkóp Külső átmérő 1,2 mm-től 16 mm-ig Hosszúság 15 cm -től 144 cm-ig Látószög, látómező állíthatóság Körpályán mozgó pásztázó mechanizmus 5 Boroszkóp 6 3

4 Boroszkóp Előnyök ükönnyű kezelhetőség üár ühőállóság üképminőség Hátrányok Felhasználhatóság Hatótávolság Megfigyelési terület 7 Fiberoszkóp Rugalmas optikai szonda Állítható: Hossz (0,6m - 3m) Látóirány Látómező 8 4

Megfigyelési terület 7 Fiberoszkóp Rugalmas optikai

5 Fiberoszkóp Részei: bemenő rész, távol eső vég, görbülő rész, rugalmas rész vezérlő rész nézőke 9 Fiberoszkóp 4 rétegű tokozás: a.) spirál rugóacél b.) koracél fémháló c.) folyadékálló neoprén d.) koracél háló PTFE bevonattal impregnálva Elrendezés: 1.) fel-le mozgató huzal 2.) jobbra-balra mozgató huzal 3.) tárgylencsét fókuszáló huzal 4.) képalkotó optikanyaláb rendezett üvegszállal 5.) fényszállító optikanyaláb rendezetlen üvegszállal 6.) munkacsatorna Flexibilis szonda 10 5

) koracél háló PTFE bevonattal impregnálva Elrendezés: 1.) fel-le mozgató huzal 2.) jobbra-balra mozgató huzal 3.

6 Fiberoszkóp Előnyök ühajlékony üvízálló ücserélhető objektív üfix fókuszrendszer Hátrányok Korlátozott felbontás Nem teljes méretű kép 11 Videoszkóp CCD LED világítás Mérés 12 6

7 Videoszkóp Részei: Rugalmas szonda, CCD-vel és ledekkel a végén Kezelő egység Központi vezérlő, monitorral 13 Videoszkóp Előnyök Hátrányok ünagy felbontás Nehéz kezelés ünagy hatótávolság Méret, súly üfényesség üdokumentálható ünincs képveszteség 14 7

Előnyök Hátrányok ünagy felbontás Nehéz kezelés ünagy

8 Videoszkóp Videoszkópos mérés Pontos, megismételhető eredmények A megbízható mérés speciális duál-optikáknak és az optikai adatbázisnak köszönhető A kép sztereóban látható Hat mérési mód: távolság mélység ponttól vonalig körvonal terület profil 15 Videoszkóp Videoszkópos mérés 16 8

köszönhető A kép sztereóban látható Hat mérési mód: távolság mélység

9 Videoszkóp Videoszkópos mérés 17 Endoszkópok alkalmazásai Gyártási ellenőrzés Műszaki hibafelderítés Orvostudomány Rendőrség, terrorelhárítás Egyéb üreges helyek vizsgálata 18 9

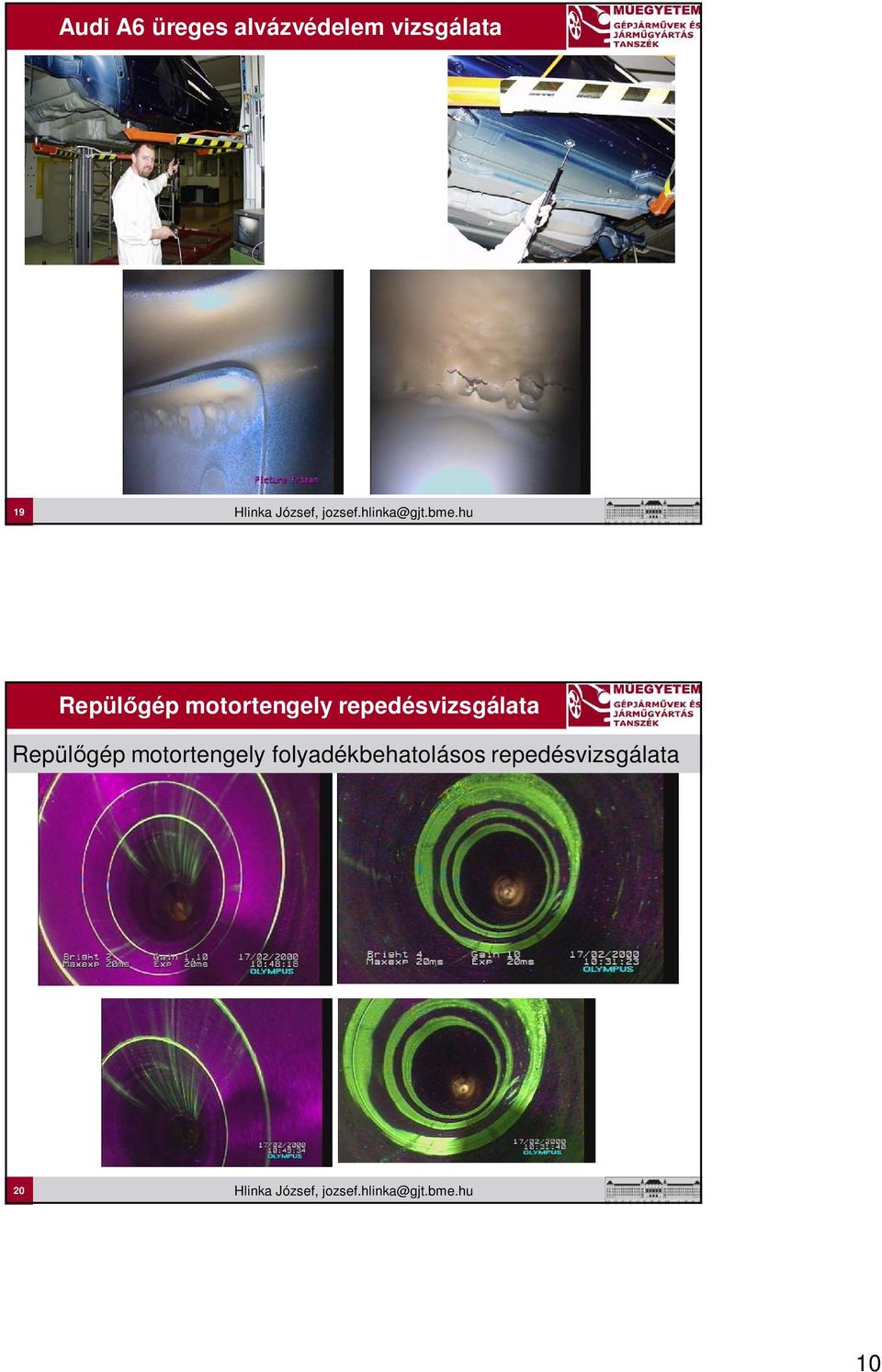

10 Audi A6 üreges alvázvédelem vizsgálata 19 Repülőgép motortengely repedésvizsgálata Repülőgép motortengely folyadékbehatolásos repedésvizsgálata 20 10

11 Tűzoltófecskendő vizsgálata 21 Belsőégésű motor vizsgálata 22 11

12 Repülőgép turbina viszgálata 23 Endoszkóp gyakorlat Jármű fenntartás BMEKOJJA Köszönöm a figyelmet! Hlinka József jozsef.hlinka@gjt.bme.hu Felhasznált irodalom: Dr. Weltsch Zoltán, Endoszkóp előadás Olympus Hungary, Bodolai Tamás Budapesti Műszaki és Gazdaságtudományi Egyetem Gépjárművek és Járműgyártás Tanszék 12

Weltsch Zoltán, Endoszkóp előadás Olympus Hungary, Bodolai Tamás http://www.
