/02 HU Szakemberek számára. Szerelési utasítás. Logano GE434. A szerelés és karbantartás előtt kérjük gondosan átolvasni

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "6302 5483 2003/02 HU Szakemberek számára. Szerelési utasítás. Logano GE434. A szerelés és karbantartás előtt kérjük gondosan átolvasni"

Átírás

1 /0 HU Szakemberek számára Szerelési utasítás Logano GE speciális gázkazán A szerelés és karbantartás előtt kérjük gondosan átolvasni

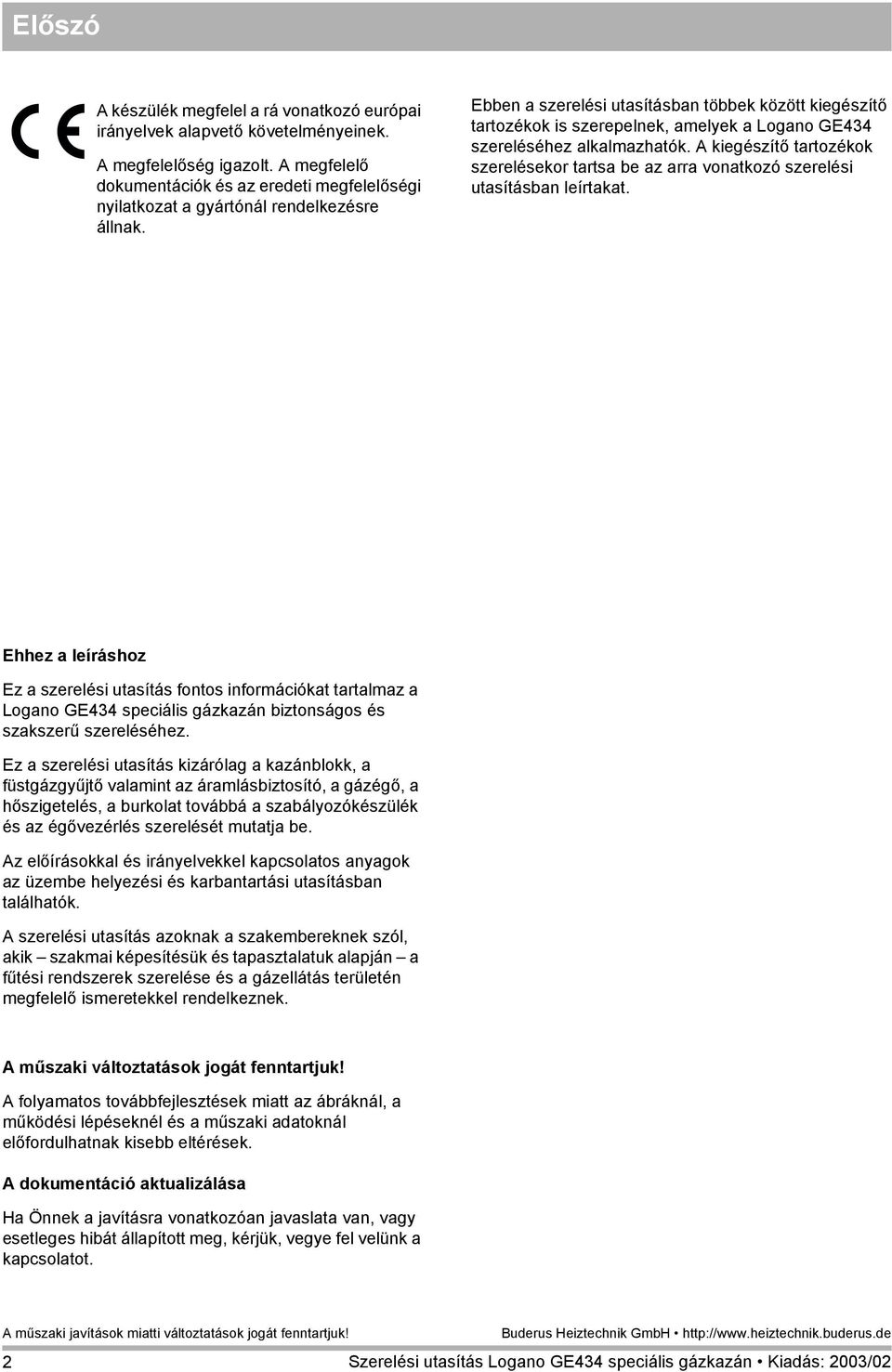

2 Előszó A készülék megfelel a rá vonatkozó európai irányelvek alapvető követelményeinek. A megfelelőség igazolt. A megfelelő dokumentációk és az eredeti megfelelőségi nyilatkozat a gyártónál rendelkezésre állnak. Ebben a szerelési utasításban többek között kiegészítő tartozékok is szerepelnek, amelyek a Logano GE szereléséhez alkalmazhatók. A kiegészítő tartozékok szerelésekor tartsa be az arra vonatkozó szerelési utasításban leírtakat. Ehhez a leíráshoz Ez a szerelési utasítás fontos információkat tartalmaz a Logano GE speciális gázkazán biztonságos és szakszerű szereléséhez. Ez a szerelési utasítás kizárólag a kazánblokk, a füstgázgyűjtő valamint az áramlásbiztosító, a gázégő, a hőszigetelés, a burkolat továbbá a szabályozókészülék és az égővezérlés szerelését mutatja be. Az előírásokkal és irányelvekkel kapcsolatos anyagok az üzembe helyezési és karbantartási utasításban találhatók. A szerelési utasítás azoknak a szakembereknek szól, akik szakmai képesítésük és tapasztalatuk alapján a fűtési rendszerek szerelése és a gázellátás területén megfelelő ismeretekkel rendelkeznek. A műszaki változtatások jogát fenntartjuk! A folyamatos továbbfejlesztések miatt az ábráknál, a működési lépéseknél és a műszaki adatoknál előfordulhatnak kisebb eltérések. A dokumentáció aktualizálása Ha Önnek a javításra vonatkozóan javaslata van, vagy esetleges hibát állapított meg, kérjük, vegye fel velünk a kapcsolatot.

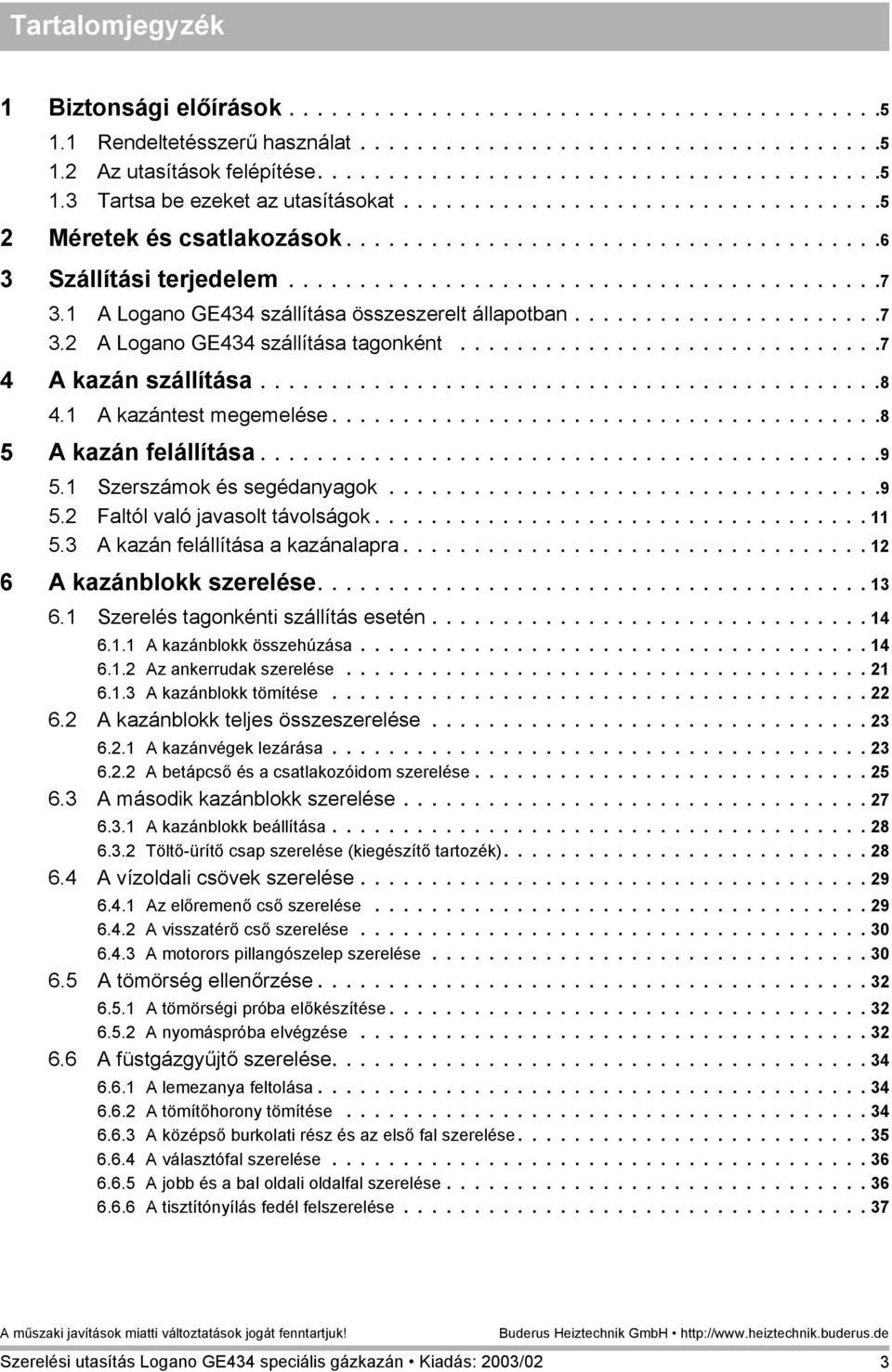

3 Tartalomjegyzék Biztonsági előírások Rendeltetésszerű használat Az utasítások felépítése Tartsa be ezeket az utasításokat Méretek és csatlakozások Szállítási terjedelem A Logano GE szállítása összeszerelt állapotban A Logano GE szállítása tagonként A kazán szállítása A kazántest megemelése A kazán felállítása Szerszámok és segédanyagok Faltól való javasolt távolságok A kazán felállítása a kazánalapra A kazánblokk szerelése Szerelés tagonkénti szállítás esetén A kazánblokk összehúzása Az ankerrudak szerelése A kazánblokk tömítése A kazánblokk teljes összeszerelése A kazánvégek lezárása A betápcső és a csatlakozóidom szerelése A második kazánblokk szerelése A kazánblokk beállítása Töltő-ürítő csap szerelése (kiegészítő tartozék) A vízoldali csövek szerelése Az előremenő cső szerelése A visszatérő cső szerelése A motorors pillangószelep szerelése A tömörség ellenőrzése A tömörségi próba előkészítése A nyomáspróba elvégzése A füstgázgyűjtő szerelése A lemezanya feltolása A tömítőhorony tömítése A középső burkolati rész és az első fal szerelése A választófal szerelése A jobb és a bal oldali oldalfal szerelése A tisztítónyílás fedél felszerelése

4 Tartalomjegyzék 6.7 A gázégő és a gáz szerelvénysor szerelése A talplemez szerelése A hosszirányú talp szerelése A gázégő szerelése Az áramlásbiztosító felszerelése A konzolok szerelése A hátsó fal és a hátsó fal hőszigetelésének szerelése A hőszigetelés szerelése A kazánburkolat szerelése A keresztirányú talp szerelése Az oldalsó kazánfedél szerelése A kábelcsatornák szerelése Az első kazánfedél szerelése A hátsó kazánfedél szerelése A takarólemezek szerelése A szabályozókészülék szerelése A szabályozókészülék szerelése A HT 0 kiegészítő szabályozókészülék szerelése és csatlakoztatása Maximális előremenő hőmérséklet átállítása az STB-n A biztonsági hőmérséklet határoló (STB) beállítása A HT 0 csatlakoztatása Az égővezérlés szerelése és csatlakoztatása Analóg égővezérlés Digitális égővezérlés A füstgáz felügyelet szerelése A további burkolati elemek felszerelése A Logano GE dupla kazán füstgázoldali összekötése Címszójegyzék

5 Biztonsági előírások Biztonsági előírások A saját biztonsága érdekében tartsa be ezeket az utasításokat. További szimbólumok a veszélyek és használati utasítások jelölésére:. Rendeltetésszerű használat A Logano GE speciális gázkazánok fűtővíz felmelegítésére és pl. társasházak fűtésére alkalmazhatók.. Az utasítások felépítése FIGYELEM! ÉLETVESZÉLY az elektromos áram miatt. A készülékek használatával és beállításával kapcsolatos ötletek továbbá egyéb hasznos információk. A veszélyek két fokozata különböztethető meg és ezek figyelemfelhívó szavakkal jelöltek:. Tartsa be ezeket az utasításokat FIGYELEM! ÉLETVESZÉLY Ez egy a termékből kiinduló lehetséges veszélyt jelöl, amely megfelelő elővigyázatosság nélkül súlyos testi sérüléshez vagy akár halálhoz is vezethet. VIGYÁZAT! RENDSZERKÁROK a szakszerűtlen szerelés miatt.! A fűtési rendszer szerelésekor és üzemeltetésekor vegye figyelembe a műszaki szabályokat valamint az építésügyi és törvényi rendeleteket! SÉRÜLÉSVESZÉLY/ RENDSZERKÁROK SÉRÜLÉSVESZÉLY VIGYÁZAT! Egy potenciális veszélyhelyzetre utal, amely közepes vagy könnyű testi sérüléshez vagy anyagi károkhoz vezethet. VIGYÁZAT! a szakszerűtlenül biztosított kazántagok miatt.! A kazántagok szállítására arra alkalmas szállítóeszközt használjon, pl. kazánkocsit, feszítőövvel felszerelt kézikocsit vagy lépcsős kocsit.! Szállításkor biztosítsa a kazántagokat a lecsúszás ellen. 5

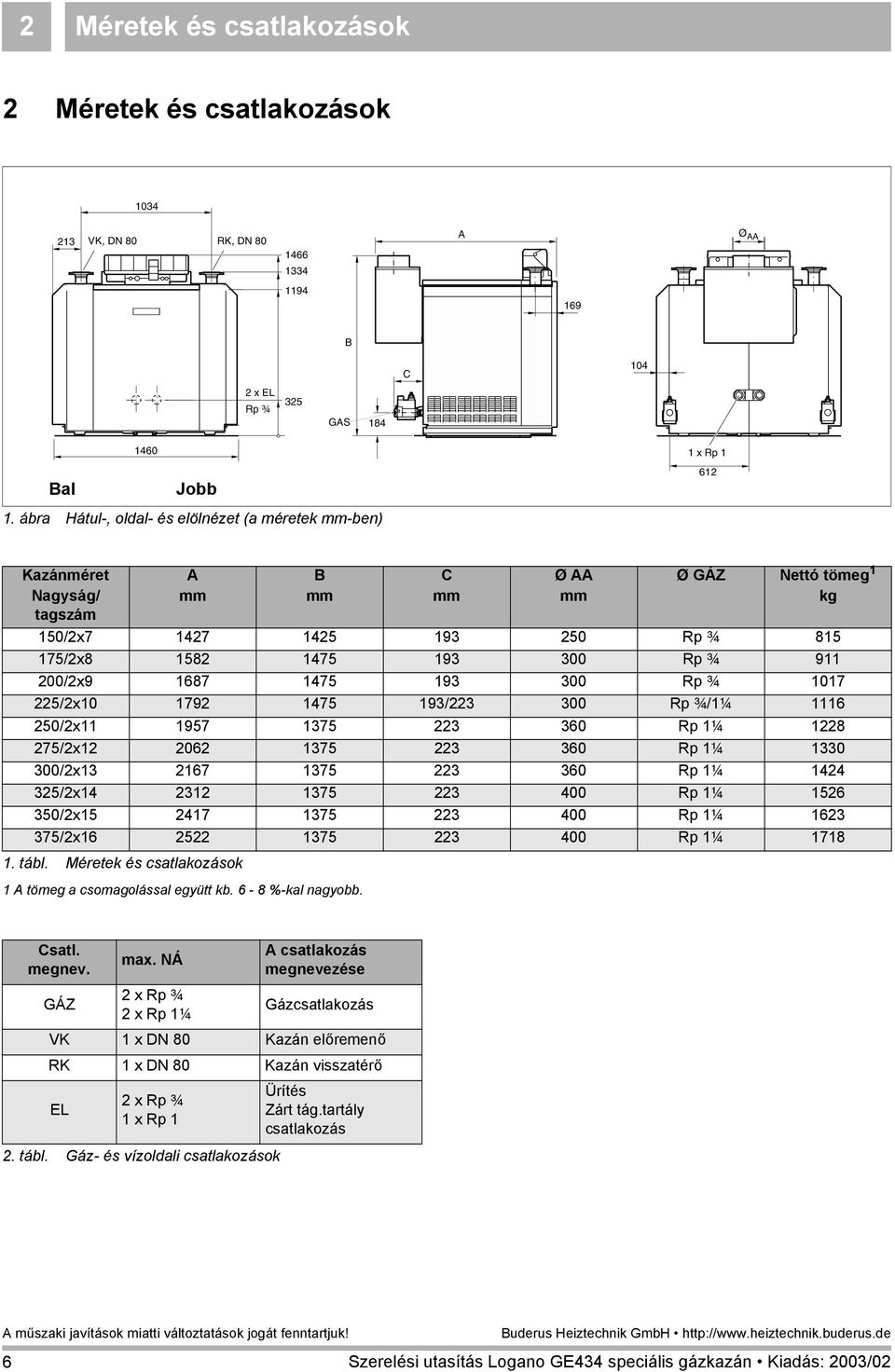

6 Méretek és csatlakozások Méretek és csatlakozások 0 VK, DN 80 RK, DN A Ø AA B C 0 x EL Rp ¾ 5 GAS 8 60 Bal Jobb. ábra Hátul-, oldal- és elölnézet (a méretek mm-ben) x Rp 6 Kazánméret Nagyság/ tagszám A mm B mm C mm Ø AA mm Ø GÁZ Nettó tömeg 50/x Rp ¾ 85 75/x Rp ¾ 9 00/x Rp ¾ 07 5/x / 00 Rp ¾/¼ 6 50/x Rp ¼ 8 75/x Rp ¼ 0 00/x Rp ¼ 5/x Rp ¼ 56 50/x Rp ¼ 6 75/x Rp ¼ 78. tábl. Méretek és csatlakozások A tömeg a csomagolással együtt kb. 6-8 %-kal nagyobb. kg Csatl. megnev. GÁZ max. NÁ x Rp ¾ x Rp ¼ A csatlakozás megnevezése Gázcsatlakozás VK x DN 80 Kazán előremenő RK x DN 80 Kazán visszatérő EL x Rp ¾ x Rp. tábl. Gáz- és vízoldali csatlakozások Ürítés Zárt tág.tartály csatlakozás 6

7 Szállítási terjedelem Szállítási terjedelem A Logano GE összeszerelt állapotban történő szállítása és a tagonkénti szállítás nem azonos módon történik. A különböző szállítási módokat a következőkben részletezzük.! A szállításkor ellenőrizze a csomagolás sértetlenségét.! Ellenőrizze a szállítási terjedelem teljességét.. A Logano GE szállítása összeszerelt állapotban Elem neve Darab Csomagolás Kazánblokk raklap Gázégő E jelű földgázhoz (G0) raklap Kazánköpeny - kartondoboz Hőszigetelés müanyag zsákban Áramlásbiztosító kartondoboz Füstgázgyűjtő kartondoboz Égővezérlés kartondoboz Csatlakozó csővezetékek és szerelési anyagok raklap. tábl. A Logano GE összeszerelt állapotban történő szállítása Egy-egy gázégő a jobb és a bal oldali kazánblokkhoz. A Logano GE szállítása tagonként Elem neve Darab Csomagolás Kazántagok Egy-egy gázégő a jobb és a bal oldali kazánblokkhoz - raklap Gázégő E jelű földgázhoz (G0) raklap Kazánköpeny - kartondoboz Ankerrúd Köteg Talpsín külön szállítva Hőszigetelés müanyag zsák Áramlásbiztosító kartondoboz Füstgázgyűjtő kartondoboz Égővezérlés kartondoboz Csatlakozó csővezetékek szerelési anyagok raklap. tábl. A Logano GE szállítási terjedelme tagonkénti szállításkor 7

8 A kazán szállítása A kazán szállítása Ebben a fejezetben leírjuk, hogyan szállítható a kazán biztonságosan és annak károsodása nélkül. VIGYÁZAT! SÉRÜLÉSVESZÉLY a szakszerűtlenül biztosított kazántagok miatt.! A kazántagok szállítására arra alkalmas szállítóeszközt használjon, pl. kazánkocsit, feszítőövvel felszerelt kézikocsit vagy lépcsős kocsit.! Szállításkor biztosítsa a kazántagokat a lecsúszás ellen. RENDSZERKÁROK. A kazántest megemelése A kazántest daruval emlehető fel és azzal mozgatható. VIGYÁZAT! SÉRÜLÉSVESZÉLY a leeső teher miatt.! Kizárólag egyforma hosszú tartókötelet használjon.! Kizárólag kifogástalan állapotú tartókötelet használjon.! A kazántestet csak akkor emelje fel egy daruval, ha Ön ehhez megfelelő képesítéssel rendelkezik. az ütődések miatt. VIGYÁZAT! A kazán szállítási terjedelme ütésre érzékeny elemeket tartalmaz.! Valamennyi elem további szállításakor gondoskodjon azok ütődés elleni védelméről.! Vegye figyelembe a csomagoláson lévő, szállításra vonatkozó jelöléseket. RENDSZERKÁROK a szennyeződés miatt. VIGYÁZAT! Ha a kazán a felállítási helyre került, de még nem történt meg a használatba vétel, tartsa be a következőket:! Óvja a kazán csatlakozásait a szennyeződéstől úgy, hogy a csatlakozásokon lévő védősapkákat nem szereli le. A csomagoló anyagokat a környezetvédelmi előírásoknak megfelelően semmisítse meg. 8

9 A kazán felállítása 5 5 A kazán felállítása Ebben a fejezetben leírjuk, hogyan kell a Logano GE kazánt szakszerűen felállítani. RENDSZERKÁROK VIGYÁZAT! a fagy miatt.! A berendezést egy fagymentes helyiségben állítsa fel. 5. Szerszámok és segédanyagok A kazán szereléséhez a következő szerszámokra és segédanyagokra van szükség (a felsorolt tárgyak nem részei a szállítási terjedelemnek):. kazánprés szerszám (. ábra, 0. oldal) Szerelési segédeszköz a kazánblokk alátámasztásához a kazántagok összehúzásakor Kézi kalapács továbbá fa- és keménygumi kalapács Félkör alakú reszelő Csavarhúzó (csillag és normál) Lapos véső 8, 0,, 6, 8,, 7 méretű csavarkulcsok 8, 0,, 6, 8,, 7 méretű csőkulcsok Alátét ék, lemezcsíkok Tisztító rongy, ecset Finom csiszolóvászon Drótkefe Gépolaj Oldószer (benzin vagy hígító) Vízmérték, mérőléc, kréta, irányzó léc Karima légtelenítő szerelvénnyel (nyomáspróbához) Lenolaj - minium (sűrű folyadék; szállítási terjedelem része) Kazánkitt (kinyomható kitt töltet; szállítási terjedelem része) Grafitpaszta (csavarok és anyák bekenésére) Ecset Emelőszerszám Fogaskerekes kinyomó pisztoly 9

10 5 A kazán felállítása. méretű kazánprés szerszám (kompletten szerszámos dobozban) Kazántagok Prés szerszám karmantyúnként Hosszabbító darabok karmantyúnként Hossz (teljes) mm ábra. méretű kazánprés szerszám (méretek mm-ben). poz.: Ellenkarima. poz.: Kiegészítő karima. poz.: Prés egység. poz.: Húzórúd 5. poz.: Hosszabbítás 6. poz.: Ék (. méretű) 0

11 A kazán felállítása 5 5. Faltól való javasolt távolságok! A kazán felállításakor ügyeljen a megadott minimális méretek (zárójelben lévő méretek) betartására. A szerelési, karbantartási és szerviz munkálatok leegyszerűsítése érdekében a faltól való javasolt távolságokat be kell tartani. ábra. Kazánméret Kazántagok száma kazánblokkonként T méret mm A méret mm tábl. Kazánméret. ábra A felállítási helyiség a kazánnal (méretek mm-ben)

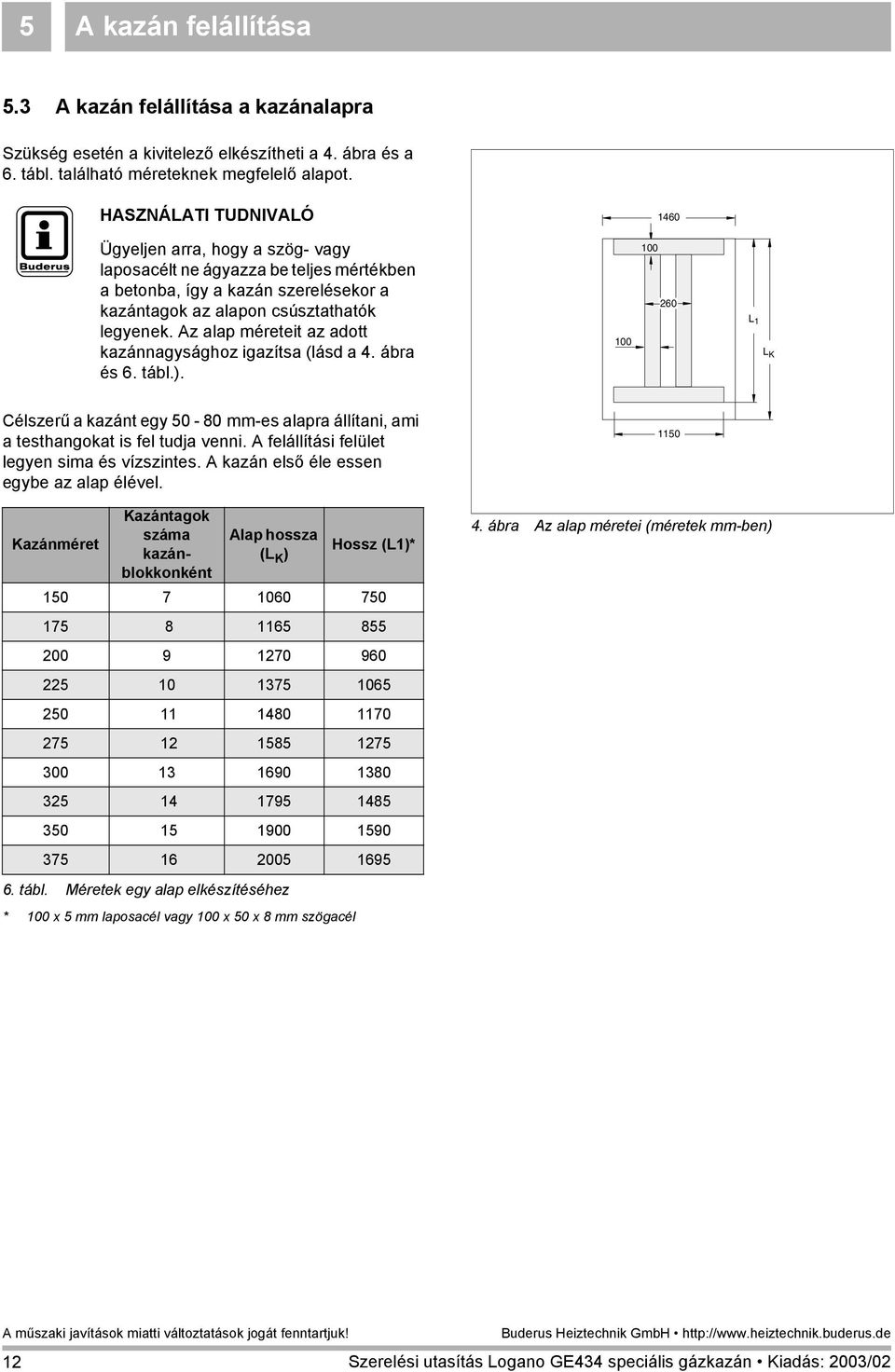

12 5 A kazán felállítása 5. A kazán felállítása a kazánalapra Szükség esetén a kivitelező elkészítheti a. ábra és a 6. tábl. található méreteknek megfelelő alapot. 60 Ügyeljen arra, hogy a szög- vagy laposacélt ne ágyazza be teljes mértékben a betonba, így a kazán szerelésekor a kazántagok az alapon csúsztathatók legyenek. Az alap méreteit az adott kazánnagysághoz igazítsa (lásd a. ábra és 6. tábl.) L L K Célszerű a kazánt egy mm-es alapra állítani, ami a testhangokat is fel tudja venni. A felállítási felület legyen sima és vízszintes. A kazán első éle essen egybe az alap élével. 50 Kazánméret Kazántagok száma kazánblokkonként Alap hossza (L K ) Hossz (L)* tábl. Méretek egy alap elkészítéséhez * 00 x 5 mm laposacél vagy 00 x 50 x 8 mm szögacél. ábra Az alap méretei (méretek mm-ben)

13 A kazánblokk szerelése 6 6 A kazánblokk szerelése A szállítás módja szerint megkülönböztethető a tagonkénti és az összeszerelt állapotban történő szállítás. Összeszerelt állapotban történő szállításkor a kazán összeszerelése és a tömörségi próba elvégzése gyárilag megtörtént. Ha a kazánblokk a helyi adottságok miatt komplett egységként nem állítható fel, a tagonkénti szállítással lehetővé válik a helyszínen történő összeszerelés VIGYÁZAT! SÉRÜLÉSVESZÉLY a szakszerűtlenül biztosított kazántagok miatt.! A kazántagok szállítására arra alkalmas szállítóeszközt használjon, pl. kazánkocsit, feszítőövvel felszerelt kézikocsit vagy lépcsős kocsit.! Szállításkor biztosítsa a kazántagokat a lecsúszás ellen. Az 5. ábra az összeszerelt jobb és bal oldali kazánblokk látható. Az 5. ábra látható nyíl a két kazánblokk első oldalára mutat. Az ábra áttekinthetősége érdekében csak a bal oldali kazánblokkot láttuk el pozíció vonalakkal. Minden kazánblokk rendelkezik egy bal és egy jobb oldali végtaggal. A szövegben azokon a helyeken, ahol ez látható és szükséges, az első ill. hátsó végtag elnevezést használjuk. Ez az elnevezés a jobb és a bal oldal felcserélésének elkerülését szolgálja. Ha nincs szükség pontos megnevezésre, a szövegben csak végtag szerepel. 5. ábra Összeszerelt jobbos és balos kazánblokk a vízoldali csövekkel. poz.: Első végtag. poz.: Közbenső tagok. poz.: Hátsó végtag. poz.: Ankerrúd 5. poz.: Merülőhüvely 6. poz.: Előremenő cső 7. poz.: Csatlakozó idom 8. poz.: Állítómotor 9. poz.: Visszatérő cső 0. poz.:közdarab

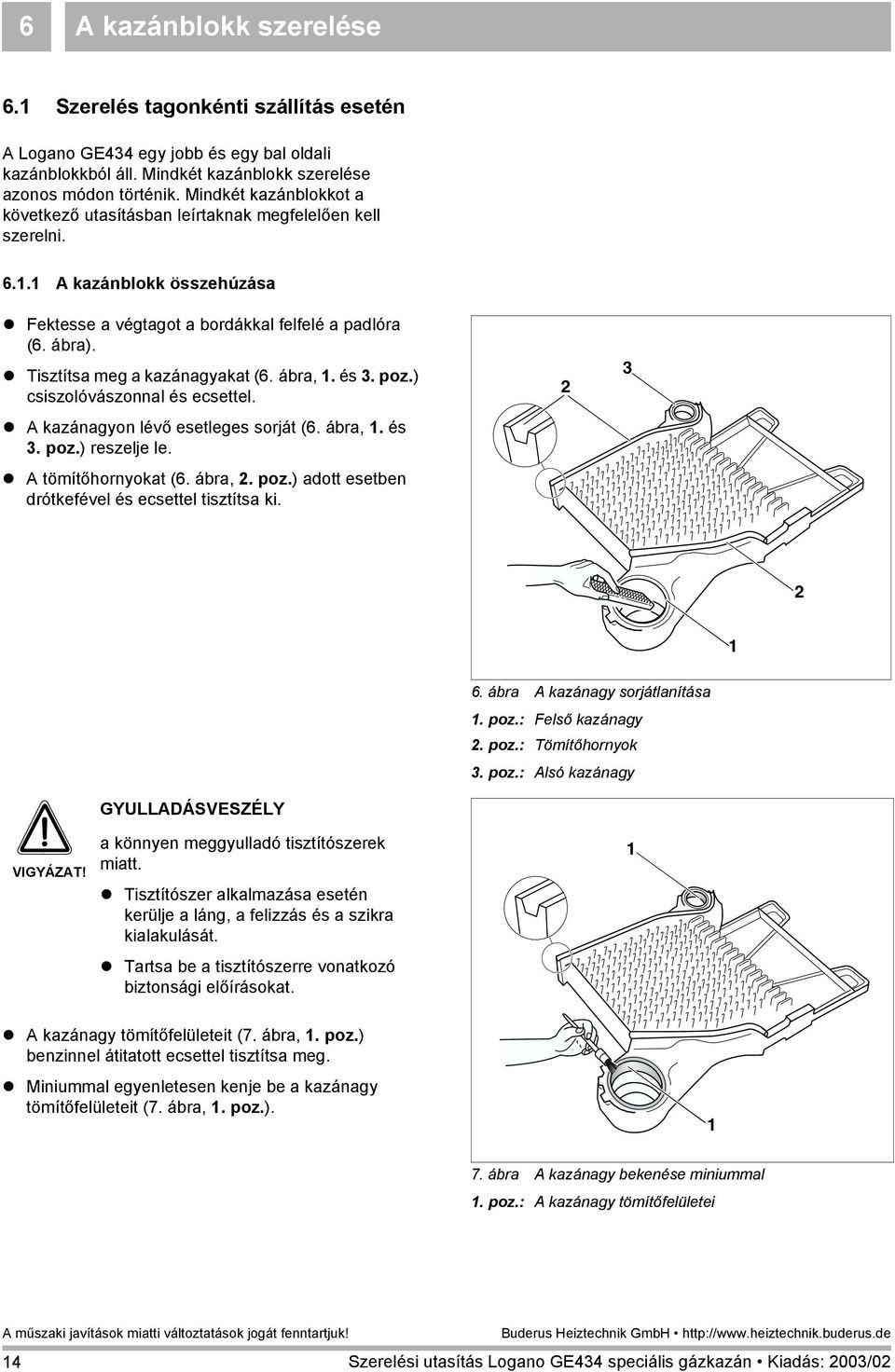

14 6 A kazánblokk szerelése 6. Szerelés tagonkénti szállítás esetén A Logano GE egy jobb és egy bal oldali kazánblokkból áll. Mindkét kazánblokk szerelése azonos módon történik. Mindkét kazánblokkot a következő utasításban leírtaknak megfelelően kell szerelni. 6.. A kazánblokk összehúzása! Fektesse a végtagot a bordákkal felfelé a padlóra (6. ábra).! Tisztítsa meg a kazánagyakat (6. ábra,. és. poz.) csiszolóvászonnal és ecsettel.! A kazánagyon lévő esetleges sorját (6. ábra,. és. poz.) reszelje le.! A tömítőhornyokat (6. ábra,. poz.) adott esetben drótkefével és ecsettel tisztítsa ki. 6. ábra A kazánagy sorjátlanítása. poz.: Felső kazánagy. poz.: Tömítőhornyok. poz.: Alsó kazánagy VIGYÁZAT! GYULLADÁSVESZÉLY a könnyen meggyulladó tisztítószerek miatt.! Tisztítószer alkalmazása esetén kerülje a láng, a felizzás és a szikra kialakulását.! Tartsa be a tisztítószerre vonatkozó biztonsági előírásokat.! A kazánagy tömítőfelületeit (7. ábra,. poz.) benzinnel átitatott ecsettel tisztítsa meg.! Miniummal egyenletesen kenje be a kazánagy tömítőfelületeit (7. ábra,. poz.). 7. ábra A kazánagy bekenése miniummal. poz.: A kazánagy tömítőfelületei

15 A kazánblokk szerelése 6! Ellenőrizze, hogy van-e a közcsavaron sorja és adott esetben reszelje le.! Tisztítsa meg a közcsavart benzinnel átitatott ecsettel.! A közcsavart egyenletesen kenje be miniummal.! Helyezze a közcsavart (8. ábra,. és. poz.) pontosan illesztve a kazánagyba és erőteljes kalapácsütésekkel ütögesse be.! A felső közcsavar (8. ábra,. poz.) és az alsó közcsavar (8. ábra,. poz.) a beütögetés után egyaránt kb. 0 mmre nyúljon ki a kazánagyból.! A közcsavaron esetleg keletkező sorját (8. ábra,. és. poz.) egy reszelővel távolítsa el. Mivel a tömítőzsinórok a tömítőhornyokba beragasztásra kerülnek (9. ábra,. poz.), ügyelni kell arra, hogy a tömítőhornyok tiszták és szárazak legyenek.! Kenje be a tömítőhornyokat (9. ábra,. poz.) ragsztószerrel a 9. ábra látható módon. 8. ábra A közcsavar beütögetése. poz.: a felső közcsavar a felső kazánagyba. poz.: az alsó közcsavar az alsó kazánagyba FIGYELEM! EGÉSZSÉGRE ÁRTALMAS A felszabaduló, egészségre ártalmas gőzök miatt az olyan anyagokkal történő munkavégzés alatt, mint a ragasztóanyag vagy a minium.! Gondoskodjon a munkaterület jó átszellőzéséről.! Tartsa be az anyagok csomagolásán lévő használati és biztonsági utasításokat. 9. ábra A tömítőhornyok bekenése ragasztószerrel. poz.: Tömítőhornyok 5

16 6 A kazánblokk szerelése! Tekerje le a szükséges hosszúságú tömítőzsinórt a leszállított tekercsről. RENDSZERKÁROK VIGYÁZAT! a nem megfelelően behelyezett tömítőzsinór miatt. Ha Ön a tömítőzsinórt a behelyezéskor megnyújtja, akkor nem jöhet létre a kazántagok között a megfelelően tömör felület.! Ne nyújtsa meg a tömítőzsinórokat.! A tömítőzsinórokat a végtag tömítőhornyába kellő gondossággal helyezze be.! A tömítőhoronyba történő behelyezés előtt a tömítőzsinórról húzza le e papírborítást.! A rugalmas tömítőzsinórt a végtag felső agyrészénél kezdve helyezze be a tömítőhoronyba és enyhén nyomja be (0. ábra). 0. ábra Tömítőhornyok a behelyezett tömítőzsinórokkal Az első közbenső tag előkészítése! A kazánagyon lévő esetleges sorját (. ábra,. és 5. poz.) reszelje le.! A tömítőékek (. ábra,. poz.) legyenek tiszták és szárazak és ha kell, tisztítsa meg azokat. GYULLADÁSVESZÉLY 5 VIGYÁZAT! a könnyen meggyulladó tisztítószer miatt.! Tisztítószer alkalmazása esetén kerülje a láng, a felizzás és a szikra kialakulását.! Tartsa be a tisztítószer biztonsági előírásait.! A kazánagyak tömítőfelületeit (. ábra,. és. poz.) benzinnel átitatott ecsettel tisztítsa meg és miniummal kenje be.. ábra Közbenső tag. poz.: A felső kazánagy tömítőfelülete. poz.: Felső kazánagy. poz.: Tömítőék. poz.: Az alsó kazánagy tömítőfelülete 5. poz.: Alsó kazánagy 6

17 A kazánblokk szerelése 6! Helyezze a közbenső tagot az alsó és a felső kazánagynál (. ábra,. és. poz.) a végtagban lévő közcsavarra.! A közbenső tagot egy fa- vagy gumikalapáccsal ütögesse hozzá a végtaghoz (. ábra).! Állítsa be a közbenső tagot a végtaggal és állítsa fel az előre megadott helyen.! Tegye fel a tagláb papucsot (. ábra,. poz.) a végtag lábára (. ábra, 7. poz.).! Erősítse a talpsínt (. ábra,. poz.) az M8 x 0 hatlapfejű csavarral (. ábra,. poz.), az alátéttel (. ábra,. poz.) és az anyával a végtag lábához (. ábra, 7. poz.).. ábra A közbenső tag hozzáütögetése a végtaghoz. poz.: Felső kazánagy. poz.: Alsó kazánagy 5 6 Ne feledkezzen meg az alátétek felhelyezéséről. A rész-kazánblokkot (a végtag (. ábra, 6. poz.) és az első közbenső tag (. ábra, 5. poz.)) az összehúzás során meg kell támasztani és a felbillenés ellen is biztosítani kell. A rész-kazánblokk megtámasztására használjon szerelési segédeszközt (. ábra,. poz., 8. oldal). Szerelési segédeszközt a Buderustól kölcsönözhet (kiegészítő tartozék).. ábra A talpsínek szerelése. poz.: Tagláb papucs. poz.: Alátét. poz.: M8 x 0 hatlapfejű csavar. poz.: Talpsín 5. poz.: Közbenső tag 6. poz.: Végtag 7. poz.: Végtag lába 7 7

18 6 A kazánblokk szerelése Ha Ön nem rendelkezik szerelési segédeszközzel, akkor használjon pl. egy fatuskót vagy ahhoz hasonló tárgyat. A kazánblokk szerelését itt egy szerelési segédeszköz (. ábra,. poz.) használatával mutatjuk be. SÉRÜLÉSVESZÉLY VIGYÁZAT! a szakszerűtlenül biztosított kazántagok miatt.! Biztosítsa a rész-kazánblokkot a felbillenés ellen egy szerelési segédeszközzel (kiegészítő tartozék) vagy egy arra alkalmas tárggyal.! Állítsa a végtagot (. ábra,. poz.) az első közbenső taggal (. ábra,. poz.) a kazánalapra és enyhén billentse meg.! Tolja a szerelési segédeszközt (. ábra,. poz.) a kazántagok alá és óvatosan tegye rá a tagokat. Húzza össze a kazántagokat a felső és az alsó kazánagynál. ábra Kazántagok a felszerelt szerelési segédeszközzel. poz.: Szerelési segédeszköz. poz.: Végtag. poz.: Közbenső tag. poz.: Talpsín KAZÁNKÁROK VIGYÁZAT! a használatra alkalmatlan présszerszám miatt.! Kizárólag a.. méretű kazánprés szerszámot használja VIGYÁZAT! PRÉSSZERSZÁM KÁROK Ha Ön a préselési folyamatot a húzórudak laza csavarkötéseivel végzi, a présszerszám károsodhat vagy tönkremehet.! Minden préselés után ellenőrizze a húzórudak csavaros összekötését és szükség esetén húzza meg azokat (5. ábra,. poz.). Ha a húzórudat teljes mértékben becsavarta és egyetlen menet sem látható, akkor megfelelő a helyzete.! Tartsa tisztán a présszerszám meneteit. Elkoszolódott menetek a préselés során a présszerszám károsodásához vezethetnek. 5. ábra A húzórudak összecsavarozása. poz.: Húzórudak összecsavarozása (nem megfelelő összecsavarozás). poz.: Húzórudak összecsavarozása (megfelelő összecsavarozás) 8

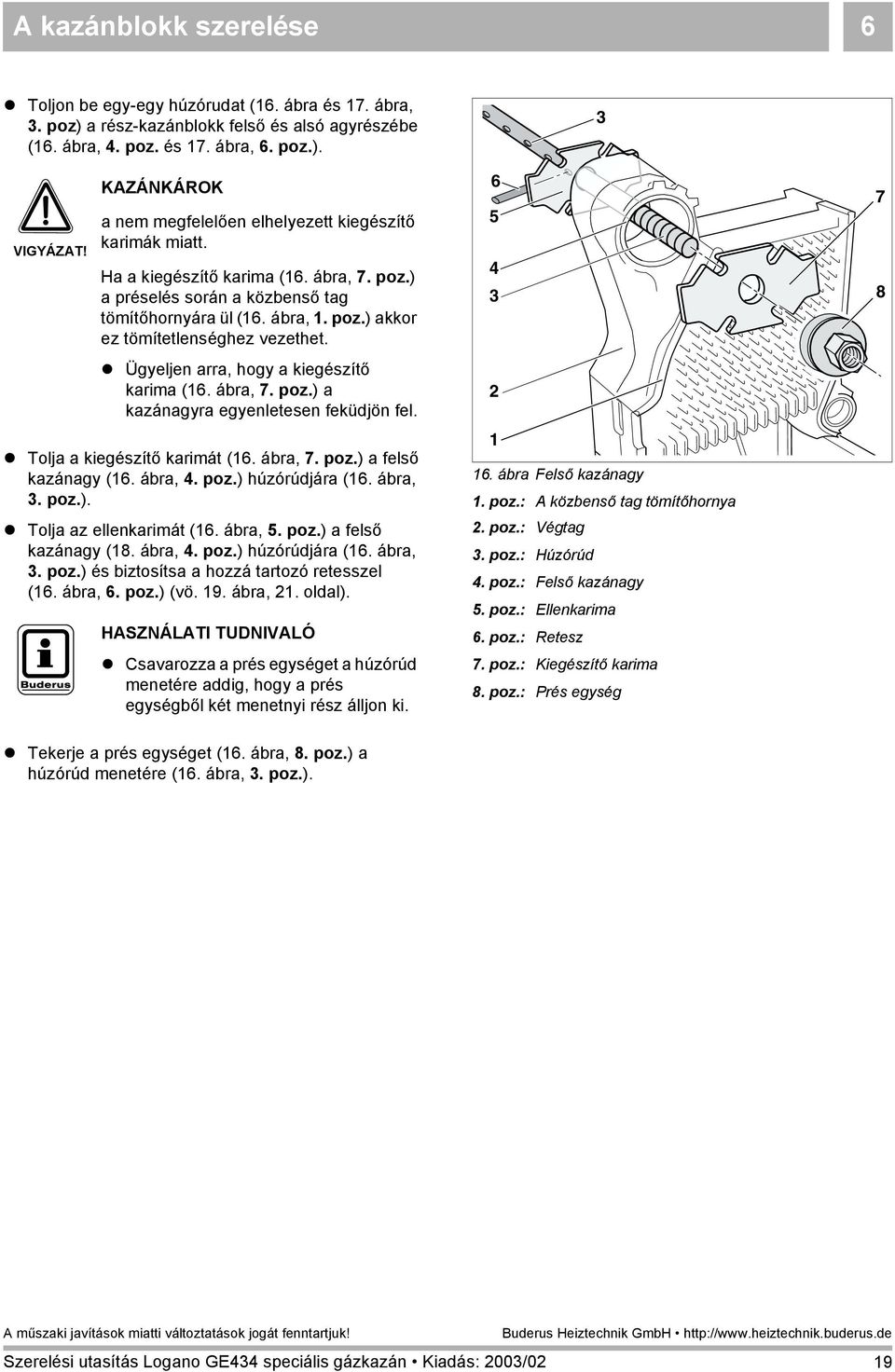

19 A kazánblokk szerelése 6! Toljon be egy-egy húzórudat (6. ábra és 7. ábra,. poz) a rész-kazánblokk felső és alsó agyrészébe (6. ábra,. poz. és 7. ábra, 6. poz.). VIGYÁZAT! KAZÁNKÁROK a nem megfelelően elhelyezett kiegészítő karimák miatt. Ha a kiegészítő karima (6. ábra, 7. poz.) a préselés során a közbenső tag tömítőhornyára ül (6. ábra,. poz.) akkor ez tömítetlenséghez vezethet.! Ügyeljen arra, hogy a kiegészítő karima (6. ábra, 7. poz.) a kazánagyra egyenletesen feküdjön fel.! Tolja a kiegészítő karimát (6. ábra, 7. poz.) a felső kazánagy (6. ábra,. poz.) húzórúdjára (6. ábra,. poz.).! Tolja az ellenkarimát (6. ábra, 5. poz.) a felső kazánagy (8. ábra,. poz.) húzórúdjára (6. ábra,. poz.) és biztosítsa a hozzá tartozó retesszel (6. ábra, 6. poz.) (vö. 9. ábra,. oldal).! Csavarozza a prés egységet a húzórúd menetére addig, hogy a prés egységből két menetnyi rész álljon ki ábra Felső kazánagy. poz.: A közbenső tag tömítőhornya. poz.: Végtag. poz.: Húzórúd. poz.: Felső kazánagy 5. poz.: Ellenkarima 6. poz.: Retesz 7. poz.: Kiegészítő karima 8. poz.: Prés egység 7 8! Tekerje a prés egységet (6. ábra, 8. poz.) a húzórúd menetére (6. ábra,. poz.). 9

20 6 A kazánblokk szerelése! Tolja a kiegészítő karimát (7. ábra, 7. poz.) a húzórúdra (7. ábra,. poz.) (alsó kazánagy 7. ábra, 6. poz.).! Tolja az ellenkarimát az alsó kazánagyra (7. ábra, 6. poz.) és biztosítsa a hozzá tartozó retesszel (7. ábra,. poz.) (vö. 9. ábra,. oldal).! Tekerje a prés egységet (7. ábra,. poz.) a húzórúd menetére (7. ábra,. poz.). VIGYÁZAT! KAZÁNKÁROK a tömítetlen közcsavaros összekötések és a tagpárok egyenetlen összehúzása miatt.! Ügyeljen arra, hogy préselésenként soha ne húzzon össze egynél több közcsavaros kötést (egy közcsavaros kötés két tagból áll).! A közcsavart nem szabad a kazántag agy részének éléig beütögetni. 7. ábra Alsó kazánagy. poz.: Prés egység. poz.: Végtag. poz.: Húzórúd. poz.: Retesz 5. poz.: A közbenső tag tömítőhornya 6. poz.: Alsó kazánagy 7. poz.: Kiegészítő karima 5 6 7! Helyezze mindkét kilincsműves kulcsot (8. ábra,. poz.) a prés egység feszítő csavarjaira (8. ábra, 6. poz.) és a kazántagokat egyenletes húzással préselje össze KAZÁNKÁROK VIGYÁZAT! a túl nagy préselési nyomás miatt! Ha a kazánagyak összeütődtek, akkor ne folytassa a préselést. 8 6! A szerelési segédeszközt a következő kazántagok szerelésekor úgy helyezze el, hogy a felső felületének mintegy fele a már összeszerelt tagokat támasztja. Ehhez a kazánblokkot enyhén meg kell emelni. 8. ábra Kazán hátoldala. poz.: Kilincsműves kulcs. poz.: Ellenkarima (felső kazánagy hátsó rész). poz.: Húzórúd (felső kazánagy). poz.: Végtag 5. poz.: Kiegészítő karima (felső kazánagy első rész) 6. poz.: Prés egység 7. poz.: Közbenső tag 8. poz.: Kiegészítő karima (alsó kazánagy első rész) 0

21 A kazánblokk szerelése 6! Helyezze a következő kazántagot a szerelési segédeszközre és a. oldalon a 6.. "A kazánblokk összehúzása" fejezetben leírtaknak megfelelően szerelje.! A szerelési segédeszközt a tagoknak megfelelően helyezze el, ehhez a kazánblokkot szükség esetén emelje meg.! Minden további kazántagot a. oldalon a 6.. "A kazánblokk összehúzása" fejezetben leírtaknak megfelelően szereljen. 6.. Az ankerrudak szerelése Ha Ön minden kazántagot összehúzott, fel kell szerelni az ankerrudakat.! Helyezze be az ankerrudakat, mielőtt a présszerszámot leveszi! Semmi esetre se vegye le előbb a présszerszámot.! A tányérrugókat (9. ábra,. poz.) egyenletesen ossza el.! Helyezze az ankerrudat (9. ábra, 5. poz.) a tányérrugókkal (9. ábra,. poz.) az öntvény bütyökbe (9. ábra,. poz.).! Csavarja fel az anyát (9. ábra,. poz.) kézzel az ankerrúd menetére (9. ábra, 5. poz.) úgy, hogy a tányérrugók az öntvény bütyökre feküdjenek fel.! Végül húzzon az anyákon (9. ábra,. poz.) az ankerrúd jobb és a bal oldalán (9. ábra, 5. poz.) - ½ fordulatot (M0: 5 Nm; M6: 5 Nm) ábra Aaz ankerrudak szerelése a tányérrugók elrendezése. poz.: Szerelési segédeszköz. poz.: Öntvény bütyök. poz.: Tányérrugó. poz.: Anya 5. poz.: Ankerrúd 6. poz.: Ellenkarima 7. poz.: Retesz

22 6 A kazánblokk szerelése! Tegye fel a tagláb papucsokat 7. oldal,. ábra megfelelően a végtagra (0. ábra,. poz.).! Két M8 x 0 csavarral (0. ábra,. poz.) és az anyával rögzítse a talpsínt (0. ábra,. poz.) a végtagon (0. ábra,. poz.). Ne feledkezzen meg az alátétek felhelyezéséről.! A talpsín végtagon történő rögzítése után (0. ábra,. poz.) lazítsa meg és vegye le a présszerszámot.! Távolítsa el a szerelési segédeszközt (9. ábra,. poz.,. oldal). 0. ábra A kazánblokk tömítése 5. poz.: M8 x 0 hatlapfejű csavar. poz.: Talpsín. poz.: Kazánkitt. poz.: Végtag 5. poz.: Első alsó kazánagy 6.. A kazánblokk tömítése A kazánblokk tűzterét a talpsín fölött kazánkittel tömíteni kell, mivel a kazánon működés közben nem lehetnek tömítetlen helyek. A kazánkitt a füstgázgyűjtő egységcsomagjában található.! Hordja fel a kazánkittel a 0. ábra,. poz. látható módon, pontszerűen.

23 A kazánblokk szerelése 6 6. A kazánblokk teljes összeszerelése A tőcsavarok szerelése! Csavarozza be a négy tőcsavart (. ábra,. poz.) a felső kazánagy jobb és bal oldalán lévő menetes furatokba (. ábra,. poz.).! Csavarozza be a három tőcsavart (. ábra,. poz.) az első oldalon a végtagokba a jobb és bal oldalon (. ábra,. poz.). 6.. A kazánvégek lezárása Az alsó kazánagyak lezárása A kazánblokk végtagjainak alsó agy részét (. ábra,. poz.) a rendelkezésre álló dugókkal le kell zárni.! Tegye az ürítő nyílással ellátott dugókat a lapos tömítéssel együtt (záródugó: ¾" x ¾") az első alsó kazánagyba (0. ábra, 5. poz.,. oldal). Szereléskor egy ürítő csap is beszerelhető.! Zárja le a hátsó alsó kazánagyat az ¾" vakdugóval (. ábra, 5. poz.). A. kazánblokk esetén egy tágulási tartály csatlakozóvezetékének felvételére alkalmas dugó kerül beszerelésre. 5. ábra A tőcsavarok szerelése. poz.: Tőcsavarok ( db M8). poz.: Végtag. poz.: Felső kazánagy. poz.: Tőcsavarok ( db M) 5. poz.: Hátsó alsó kazánagy

24 6 A kazánblokk szerelése A felső kazánagy lezárása A hátsó felső kazánagyat (. ábra, 8. poz.) a kazánblokk végtagján (. ábra,. poz.) egy vakkarimával (. ábra,. poz.) kell lezárni.! Helyezze a lapos tömítést (. ábra, 6. poz.) a hátsó felső kazánagy tömítő felületére (. ábra, 8. poz.) Ügyeljen arra, hogy a vakkarima beépített állapotában a domborulat a. ábra, 5. poz.-on látható módon a kazánblokk közepe felé mutat és felül található.! Tolja a vakkarimát (. ábra,. poz.) a hátsó felső kazánagyon (. ábra, 8. poz.) lévő tőcsavarokra (. ábra, 7. poz.) és rögzítse az anyákkal (. ábra,. poz.).. ábra A vakakrima szerelése. poz.: Végtag. poz.: Hátsó alsó kazánagy (vakdugóval lezárva). poz.: Vakkarima. poz.: Anya (x) 5. poz.: Domborulat a vakkarimán 6. poz.: Lapos tömítés 7. poz.: Tőcsavar (x) 8. poz.: Hátsó felső kazánagy

25 A kazánblokk szerelése A betápcső és a csatlakozóidom szerelése A betápcső szerelése A betápcső egy kezdőelemből és a kazánméret alapján egy-három hosszabbító elemből, továbbá egy bütyökkel ellátott betápcső végelemből áll (. ábra). A bütykök a betápcső beállítására szolgálnak és ehhez a vakkarima domborulatába (. ábra, 5. poz.,. oldal) kell bevezetni. A betápcsövet elölről a felső kazánagyba kell betolni (5. ábra, 6. oldal). Ügyeljen arra, hogy a merülőhüvelyek még nem kerültek beépítésre, különben nem lehetne betolni a betápcsövet.. ábra A betápcső betolási terve minden kazánmérethez (a furatátmérők mm-ben) 5

26 6 A kazánblokk szerelése! Tolja a betápcső végelemet (5. ábra, 5. poz., a bütyökkel hátrafelé (5. ábra,. poz.)) a nyitott felső kazánagyba a hosszának ¾ részéig.! Tolja a hosszabbító elemet a betápcső végelemre és rögzítse egy M5 x 6 méretű csavarral. VIGYÁZAT! RENDSZERKÁROK a betápcső csatlakozóidomának hibás szereléséből adódóan (. ábra).! Ellenőrizze, hogy a csatlakozóidom tömítései (. ábra,. poz.) rendelkezésre állnak-e. 5! Ügyeljen arra, hogy a bal oldali csatlakozó idomot (figyelje a "links" (bal) jelölést; vö.. ábra,. poz.) a bal oldali kazánblokk felső kazánagyába és a jobb oldali csatlakozó idomot (figyelje a "rechts" (jobb) jelölést) a jobb oldali kazánblokk felső kazánagyába szerelje. xxxxxxxx links! Tolja a betápcső csatlakozóidomot (. ábra) a hosszabbító elemre (. ábra, 5. poz.) és egy M5 x 6 csavarral (. ábra,. poz.) csavarozza hozzá.! Tolja be az összeszerelt betápcsövet (5. ábra, 5. poz.) a felső kazánagyba (5. ábra,. poz.).! Vezesse a betápcső végelemet (5. ábra,. poz.) a vakkarimán lévő domborulatba (5. ábra,. poz.).. ábra Betápcső bal oldali csatlakozó idom. poz.: Bütyök. poz.: Jelölés. poz.: Tömítés. poz.: M5 x 6 csavar 5. poz.: Hosszabbító elem 5 5. ábra A teljes betápcső betolása. poz.: Vakkarima. poz.: Domborulat a vakkarimán. poz.: Felső kazánagy. poz.: Bütyök a betápcső végelemen 5. poz.: Betápcső végelem 6

27 A kazánblokk szerelése 6 Ellenőrizze, hogy a betápcső csatlakozóidomon lévő bütyök (6. ábra,. poz.) a felső kazánagy (6. ábra, 5. poz.) hornyában (6. ábra,. poz.) megfelelően helyezkedik-e el. 5 6! Kenje be a betápcső tömítőgyűrűjének külső felületét (6. ábra,. poz.) síkosító szerrel. 6. A második kazánblokk szerelése A második kazánblokk szerelése az első kazáblokk szerelésével azonos módon történik (lásd a 6.. "A kazánblokk összehúzása" fejezetet, a. oldalon és 6. "A kazánblokk teljes összeszerelése" fejezetet,. oldalon). A csatlakozóidom szerelése! A csatlakozóidom (7. ábra, 6. poz.) szerelésekor ügyeljen arra, hogy a nagyobbik nyílás (visszatérő; 7. ábra,. poz.) alul, a kisebbik nyílás (előremenő; 7. ábra,. poz.) felül található. 6. ábra A betápcső csatlakozóidomának helyzete. poz.: Domborulat a csatlakozóidomon. poz.: Horony. poz.: Betápcső tömítőgyűrű. poz.: Tőcsavar (x) 5. poz.: Felső kazánagy 6. poz.: Betápcső Ha Ön a csatlakozóidomot (7. ábra, 6. poz.) nem pontosan illesztve helyezi fel a betápcsőre (7. ábra, 8. poz.) és a tőcsavarokat (7. ábra,. poz.) be tudja csavarni, akkor a betápcső (7. ábra, 8. poz.) a felső kazánagyban (7. ábra, 5. poz.) nem megfelelően helyezkedik el. Ekkor a betápcsövet (7. ábra, 8. poz.) részben ki kell húzni és a felső kazánagyban történő elhelyezést (7. ábra, 5. poz.) a betoláskor korrigálni kell. 5! Kenje be a lapos tömítést (7. ábra,. poz.) a síkosító anyaggal.! Szerelje fel a csatlakozóidomot (7. ábra, 6. poz.) a préselt alátéttel rendelkező anya (7. ábra, 7. poz.) és a felhelyezett lapos tömítés segítségével (7. ábra,. poz.) a felső kazánagyon (7. ábra, 5. poz.) lévő tőcsavarokra (7. ábra,. poz.) (lásd a 6. ábra is). 7. ábra A csatlakozóidom szerelése poz.: Lapos tömítés. poz.: Visszatérő. poz.: Előremenő. poz.: Tőcsavar (x) 5. poz.: Felső kazánagy 6. poz.: Csatlakozóidom 7. poz.: Anya a rápréselt alátéttel (x) 8. poz.: Betápcső 7

28 6 A kazánblokk szerelése 6.. A kazánblokk beállítása A 8. ábra a nyíl mindkét kazánblokk első oldala felé mutat.! Állítsa be a kazánblokkokat a 8. ábra látható módon egymással párhuzamosan. A távolság 85 mm legyen.! Állítsa be a kazánblokkokat függőleges és vízszintes helyzetbe egy vízmérték (8. ábra,. poz.) és egy irányzó léc (8. ábra,. poz.) segítségével.! Szükség esetén használjon fémből készült éket, lemezcsíkot vagy fém alátétet. Ha a szerelési munkák során a kazánok összeépítésével kapcsolatban problémák adódnak, akkor a kazánblokkokat még a szereléskor egy feszítőrúd segítségével egymáshoz igazíthatja. 6.. Töltő-ürítő csap szerelése (kiegészítő tartozék) A kazánblokkok vízzel történő feltöltéséhez a töltő-ürítő csapok közvetlenül a kazánblokkokra kerülnek felszerelésre.! A töltő-ürítő csapot mindkét kazánblokk alsó első kazánagyánál tömíteni kell. 8. ábra A kazánblokkok egymáshoz igazítása. poz.: Vízmérték. poz.: Irányzó léc 8

29 A kazánblokk szerelése 6 6. A vízoldali csövek szerelése A vízoldali csőrendszer egy előremenő és egy visszatérő csőből áll, amelyek segítségével az egyes kazánblokkok a csőhálózathoz csatlakoztathatók. Ha a hatlapfejű csavarok nem dughatók át a csatlakozó karimákon, akkor a kazántagokat utólag be kell állítani. 6.. Az előremenő cső szerelése! Helyezze a lapos tömítéseket (9. ábra,. poz.) mindkét csatlakozó idom felső oldalára (9. ábra,. poz.).! Tegye az előremenő csövet (9. ábra,. poz.) a csatlakozóidomokra (9. ábra,. poz.).! Dugja át az M x 0 csavarokat (9. ábra, 5. poz.) felülről az előremenő csatlakozó karimáin (9. ábra,. poz.) és csatlakozóidomain (9. ábra,. poz.).! Csavarja a préselt alátéttel rendelkező anyát (9. ábra,. poz.) a csavarokra (9. ábra, 5. poz.) és húzza meg azokat ábra Az előremenő cső szerelése. poz.: Lapos tömítés. poz.: Előremenő cső. poz.: Csatlakozóidom. poz.: Anya rápréselt alátéttel (x csatlakozóidomonként) 5. poz.: M x 0 hatlapfejű anya (x csatlakozóidomonként) 9

30 6 A kazánblokk szerelése 6.. A visszatérő cső szerelése! Csavarja a visszatérő csövet (0. ábra,. poz.) lazán a két-két M x 80 csavarral (0. ábra,. poz.) és a préselt alátéttel rendelkező anyával (0. ábra,. poz.) párhuzamosan a csatlakozóidomra (0. ábra,. poz.). Alulról tegye be a hatlapfejű csavarokat. 6.. A motorors pillangószelep szerelése 0. ábra A visszatérő cső szerelése. poz.: Visszatérő cső. poz.: Anya rápréselt alátéttel. poz.: Csatlakozóidom. poz.: M x 80 hatlapfejű csavar (x csatlakozóidomonként) A következő szerelési lépésként a motoros pillangószelepet (. ábra,. poz.) és a közdarabot (. ábra,. poz.) kell a visszatérő cső csatlakozó karimája és a csatlakozó idom közé beszerelni.! A pillangószelepet (. ábra,. poz.) úgy kell beszerelni, hogy a motor a kazán közepe felé mutasson. Az elektromos vezetékek felül legyenek.! Szerelje be a pillangószelepet (. ábra,. poz.) a felragasztott tömítésekkel a jobb oldali kazánblokk (. égőfokozat) visszatérő csövének csatlakozó karimája (. ábra,. poz.) és a csatlakozóidom közé (. ábra,. poz.).! Szerelje a közdarabot (. ábra,. poz.) a felragasztott tömítésekkel a bal oldali kazánblokk (. égőfokozat) visszatérő csövének csatlakozó karimája és a csatlakozóidom közé.. ábra Az állítómotor és a közdarab szerelése. poz.: Csatlakozóidom karimája. poz.: Visszatérő cső csatlakozó karimája. poz.: Motoros pillangószelep az állítómotorral. poz.: Közdarab 0

31 A kazánblokk szerelése 6 RENDSZERKÁROK VIGYÁZAT! a kazán üzemi feltételeinek be nem tartása miatt. A kazán kifogástalan működésének biztosításához az üzemi feltételeket feltétlenül be kell tartani. Esetleg a bal oldali kazánblokkban a közdarab helyére (. ábra,. poz., 0. oldal) egy második motorors pillangószelepet kell beépíteni. Ezt abban az esetben kell elvégezni, ha a térfogatáram csökkentésére nem alkalmazható külső szerelvény (pl. a szabályozás a fűtőköri keverőszelepeket vagy külső fojtószelepeket nem működtet) és ha az alkalmazott szabályozással a Buderus Ecostream feltételek nem teljesíthetők (a közepes és nagy teljesítményű kazánokhoz alkalmazható Buderus szabályozókészülékek rendelkeznek ezzel a szabályozó-logikával) Erre vonatkozóan érdeklődjön a legközelebbi Buderus-kirendeltségnél.! A maradék két M x 80 csavarral és préselt alátéttel rendelkező anyával erősítse fel a visszatérő csövet a csatlakozóidomra. A csavarokat alulról tegye be.! A csatlakozóidomon húzzon meg minden eddig lazán hagyott csatlakozást.

32 6 A kazánblokk szerelése 6.5 A tömörség ellenőrzése A kazánblokkok tömörségi próbáját csak a tagonkénti szállítás esetén végezze el. Összeszerelt állapotban történő szerelés esetén a nyomáspróba elvégzése már gyárilag megtörtént A tömörségi próba előkészítése! A bal és a jobb oldali kazánblokkon tömítse a merülőhüvelyt (. ábra,. poz.) és a ¾" dugókat (. ábra,. poz.) a külső oldalon.! Az előremenő csőbe kerülő harmadik merülőhüvelyt is tömítse (. ábra,. poz., lásd a szerelési segédanyagokat).! Ellenőrizze, hogy az alsó első kazánagyaknál a két töltő-ürítő csap felszerelésre került-e (lásd a 6.. "Töltő-ürítő csap szerelése (kiegészítő tartozék)" fejezetet, a 8. oldalon).! A hátsó nyílást (csatlakozó a zárt tágulási tartályhoz) egy dugóval zárja le.! Zárja le az előremenő és a visszatérő csatlakozásokat (szerelje fel a légtelenítővel rendelkező karimát az előremenő és a visszatérő csatlakozásra) A nyomáspróba elvégzése Végezze el a tömörségi próbát 8,6 bar próbanyomással (a nyomás alatti berendezésekre vonatkozó európai követelményeknek megfelelően).. ábra A merülőhüvelyek és a dugók tömítése. poz.: Merülőhüvelyek (bal és jobb oldali kazánblokk). poz.: Dugók (bal és jobb oldali kazánblokk). poz.: Merülőhüvely (előremenő cső) Vegye figyelembe az adattáblán lévő adatokat. A nyomás mérésére,0 osztályú nyomásmérőt alkalmazzon.

33 A kazánblokk szerelése 6 RENDSZERKÁROK VIGYÁZAT! a túlnyomás miatt.! Ügyeljen arra, hogy a nyomáspróba idején nyomáskapcsoló, szabályozó vagy biztonsági berendezés ne legyen felszerelve.! A töltő-ürítő csapon keresztül lassan töltse fel vízzel a kazánblokkot. A töltési folyamat során az előremenő és visszatérő vezetékek magaspontjain a víz kilépéséig légtelenítsen.! Ha egy kazántag összekötés tömítetlen, akkor először engedje le a vizet a töltő-ürítő csapon keresztül.! Szerelje le az előremenő és visszatérő csöveket.! Vegye ki a betápcsövet.! Lazítsa meg és vegye le az ankerrudakat.! A tömítelen kazánblokkot lapos ék vagy véső segítségével a tömítetlen helyen válassza szét.! Az ismételt összeszerelés előtt tisztítsa meg a kazánagyakat.! Az ismételt összeszereléshez mindenképpen új közcsavarokat és tömítőzsinórt alkalmazzon.! Húzza össze újra a kazánblokkot.! Tegye vissza az ankerrudakat és a betápcsövet.! Szerelje fel az előremenő és a visszatérő csöveket.! Ismételje meg a tömörségi próbát. Javasoljuk az előremenő vezetékre a Logano GE kazán biztonsági szerelvény csoport csatlakoztatását. Ez kiegészítő szerelvényként kapható.

34 6 A kazánblokk szerelése 6.6 A füstgázgyűjtő szerelése ÉLETVESZÉLY FIGYELEM! gázmérgezés miatt.! A füstgázgyűjtő szerelésekor különös gondossággal járjon el, a füstgáz működés közben történő kilépésének elkerülése érdekében. A füstgázgyűjtő elemei egy külön kartondobozban találhatók. A füstgázgyűjtő elemei: oldalfal (bal és jobb) Tisztítónyílás fedél Középső rész Választófal Rögzítő- és tömítőanyagok 6.6. A lemezanya feltolása A lemezanyák később az első fal rögzítésére szolgálnak.! Tegye fel a négy lemezanyát (. ábra,. poz.) a végtagokra (vízoldali csatlakozás, elöl) A tömítőhorony tömítése A kazánkitt felhordásakor ügyeljen a következőkre:! A lemezanyákat (. ábra,. poz.) is fedje be kazánkittel.! A kinyomó csúcsot rövidítse le cm-rel kb. 5 -ban, a megfelelő,5 cm kittvastagság elérése érdekében.! Töltse ki a tömítőhornyot a leszállított kazánkittel (. ábra).. ábra A lemezanyák feltolása és a kazánkitt felhordása. poz.: Lemezanyák a végtagokon (elöl). poz.: Végtagok (hátul) A végtagok bal oldali tömítőhornyát (. ábra,. poz.) még ne töltse ki kittel. A végtagok bal oldali tömítőhornyát csak röviddel az áramlásbiztosító felszerelése előtt töltse ki kittel.

35 A kazánblokk szerelése A középső burkolati rész és az első fal szerelése! Helyezze fel a középső részt (. ábra,. poz.) a kazán első élével egybeesően.! Helyezze az első falat (5. ábra,. poz.) a lemezanyákra és a négy,8 x csavarral (5. ábra,. poz.) lazán csavarozza fel.! Állítsa be a középső részt (. ábra,. poz.) és elöl egy,9 x 9,5 laposfejű csavarral rögzítse.! Kenje be a megmaradt kittel.. ábra A középső rész felhelyezése. poz.: Középső rész 5. ábra Az első fal és a középső rész szerelése. poz.: Első fal. poz.:,8 x csavarok (x) 5

36 6 A kazánblokk szerelése 6.6. A választófal szerelése kw-os kazánhoz. A kw-os kazánhoz tartozó választófalon (6. ábra,. poz.) nincs kihajlítás.! Helyezze fel a választófalat (6. ábra,. poz.) és az első falhoz két,9 x 9,5 laposfejű csavarral (6. ábra,. poz.) lazán csavarozza hozzá.! A választófalat (6. ábra,. poz.) hátul egy laposfejű csavarral (6. ábra,. poz.) lazán csavarozza hozzá a középső részhez A jobb és a bal oldali oldalfal szerelése! Helyezze először az egyik, majd a másik oldalfalat (7. ábra,. poz.) a vezetőhoronyba és a,9 x 9,5 laposfejű csavarokkal (7. ábra,. poz.) csavarozza hozzá az első falhoz (7. ábra,. poz.).! Tegye be az M6 anyákat (kazánméret alapján 5 vagy 7 darab) az oldalfalak (7. ábra,. poz.) és a középső fal (7. ábra,. poz.) megfelelő kivágásaiba.! Tolja a négy rugót (7. ábra, 5. poz., kettő a jobb, kettő a bal oldalon) az oldalfalak (7. ábra,. poz.) és a kazánblokk közé (7. ábra, 6. poz.). A rugók a füstgázgyűjtő stabilizálására valamint a kazánblokk és a füstgázgyűjtő tömítésére szolgálnak. 6. ábra A választófal szerelése. poz.: Laposfejű csavar. poz.: Választófal. poz.:,9 x 9,5 csavar (x). poz.: Választófal kw-os kazánhoz ábra Az oldalfalak szerelése. poz.: Oldalfal. poz.: Középső fal. poz.: Első fal. poz.:,9 x 9,5 laposfejű csavar (x) 5. poz.: Rugó 6. poz.: Kazánblokk 6

37 A kazánblokk szerelése A tisztítónyílás fedél felszerelése! Helyezze fel a tisztítónyílás fedelét (8. ábra,. poz.) és az M6 x 6 sárgaréz csavarokkal és alátétekkel a választófalhoz (8. ábra,. poz.) és az oldalfalakhoz (8. ábra,. poz.) lazán csavarozza hozzá.! Húzza meg a négy,8 x rögzítőcsavart az oldalfalon (5. ábra,. poz., 5. oldal).! A választófalon minden csavart húzzon meg (6. ábra, 6. oldal). FIGYELEM! ÉLETVESZÉLY gázmérgezés miatt. Ha Ön nem megfelelően szerelte fel a rugókat, akkor a füstgázgyűjtőből a felállítási helyiségbe füstgáz távozhat (vö. 7. ábra, 5. poz., 6. oldal).! Biztosítsa, hogy a rugók az oldalfalakat a horony széléhez szorítsák.! Ellenőrizze, hogy a felhordott kazánkitt egyenletesen tömíti-e az oldalfalakat. 8. ábra A tisztítónyílás fedél szerelése. poz.: Tisztítónyílás fedél. poz.: Oldalfal. poz.: Választófal 6.7 A gázégő és a gáz szerelvénysor szerelése A Logano GE két gázégőt és gáz szerelvénysort tartalmaz. Ebben a fejezetben az egyik gázégő szerelését mutatjuk be. A második gázégőt azonos módon kell a kazánba szerelni A talplemez szerelése! Tolja be a talplemezt (9. ábra,. poz.) a tűztérbe; a nyitott oldal lefelé álljon. A lesarkított oldal (szekunder levegő nyílás) kifelé legyen! A talplemez egyik oldalon sem állhat ki. 9. ábra A talplemez betolása. poz.: Talplemez 7

38 6 A kazánblokk szerelése 6.7. A hosszirányú talp szerelése A 0. ábra nyíl a kazánblokk első oldala felé mutat. A hosszirányú talpat a kazánra úgy kell felszerelni, hogy a lesarkított oldala a kazán első oldalán legyen. A hosszirányú talp a kazán első oldalánál (vízoldali csatlakozás) jobban túlnyúlik, mint a hátoldalánál (vö. 0. ábra).! Tegye az M8 anyát (0. ábra,. poz.) a végtagok taglábaira (0. ábra,. poz. és 0. ábra, 5. poz.).! Lazán csavarozza fel a hosszirányú talpat (0. ábra,. poz.) a végtagokra (0. ábra,. poz. és 0. ábra, 5. poz.) az M8 x 5 csavarokkal (0. ábra,. poz.) ábra A hosszirányú talp szerelése. poz.: Első végtagok. poz.: M8 anya. poz.: Hosszirányú talp. poz.: M8 x 5 hatlapfejű csavar (x) 5. poz.: Hátsó végtag 8

39 A kazánblokk szerelése A gázégő szerelése! Tegye fel a távtartókat (. ábra,. poz.) a kazán tőcsavarjaira (. ábra, 6. poz.).! Akassza a tisztítónyílás fedelet (. ábra,. poz.) az égőlemez fölött (. ábra,. poz.) a kazánblokk öntvény testére (. ábra, 7. poz.).! Tolja be a gázégőt a tűztérbe (. ábra). A gáz szerelvénysor (. ábra, 5. poz.) a kazán hátoldalán legyen.! Rögzítse a gázégőt (. ábra) a préselt alátéttel rendelkező anyákkal (. ábra,. poz.) a tőcsavarokon (. ábra, 6. poz.) ! A gázcsatlakozáshoz menő vezetékeket feszültségmentesen szerelje a kazánhoz (. ábra).. ábra A gázégő szerelése. poz.: Távtartó. poz.: Anya rápréselt alátéttel. poz.: Tisztítónyílás fedél. poz.: Égőlemez 5. poz.: Gáz szerelvénysor 6. poz.: Tőcsavarok 7. poz.: Öntvény test. ábra A gázvezeték csatlakoztatása 9

40 6 A kazánblokk szerelése 6.8 Az áramlásbiztosító felszerelése 5 Ügyeljen arra, hogy füstgázcsappantyúval történő szállítás esetén (kiegészítő tartozék külön rendelésre), azt az áramlásbiztosító (. ábra,. poz.) felszerelése előtt kell beszerelni, ehhez lásd a külön szerelési utasítást. 5! Az áramlásbiztosító szerelése előtt a végtagok tömítőhornyait (. ábra,. poz.,. oldal) kazánkittel ki kell tölteni.! Az áramlásbiztosítót (. ábra,. poz.) a hat darab,9 x 9,5 méretű rövid laposfejű csavarral kell a füstgázgyűjtő oldalfalaihoz (. ábra,. poz.) hozzácsavarozni. Az áramlásbiztosító (. ábra,. poz.) szerelésekor ügyelni kell arra, hogy az áramlásbiztosító (. ábra,. poz.) fedőlemeze (. ábra, 5. poz.) a választófal (. ábra,. poz.) és az oldalfalak (. ábra,. poz.) ill. a tisztítónyílás fedél (. ábra,. poz.) között legyen.. ábra Az áramlásbiztosító felszerelése. poz.: Áramlásbiztosító. poz.: Oldalfal. poz.: Tisztítónyílás fedél. poz.: Választófal 5. poz.: Fedőlemez! A tisztítónyílás fedélen lévő minden csavart (. ábra,. poz.) húzzon meg. RENDSZERKÁROK VIGYÁZAT! a megsérült tömítések miatt.! Ügyeljen arra, hogy a tiszítónyílás fedelének tömítése (. ábra,. poz.) ne sérüljön meg. Az áramlásbiztosító (. ábra,. poz.) szerelésekor adódó nehézség esetén a tisztítónyílás fedelén (. ábra,. poz.) vagy az oldalfalakon (. ábra,. poz.) lévő csavarokat lazítsa meg. Az áramlásbiztosító rendeltetésszerű beépítése után minden további csavart ismét húzzon meg. 0

41 A kazánblokk szerelése A konzolok szerelése A négy konzol a "B" jelű egységcsomagban található.! Erősítse fel a négy konzolt mindkét kazánblokk végtagjaira egyenként egy M8 x 5 csavarral és a préselt alátéttel rendelkező anyával. A konzolok nyitott oldalai befelé mutassanak. A konzolok némileg kiállnak (. ábra). 6.0 A hátsó fal és a hátsó fal hőszigetelésének szerelése. ábra A konzolok felszerelése! Csavarja fel hátsó falak rögzítésére szolgáló négy M8 x 75 távtartó csavart (5. ábra,. poz.) (a préselt alátétes anya hátul, az alátét elöl). 5. ábra A távtartó csavarok felcsavarása. poz.: M8 x 75 távtartó csavar

42 6 A kazánblokk szerelése A hátsó fal hőszigetelésének (6. ábra,. poz.) megfelelő elhelyezéséhez tartsa be a következőket: A hátsó fal hőszigetelésén lévő kivágásnak (6. ábra,. poz.) a füstgázgyűjtő felé kell mutatnia. Vezesse át a távtartó csavarokat (5. ábra,. poz.,. oldal) a hátsó fal hőszigetelésének bevágásán (6. ábra,. poz.) úgy, hogy azok szabadon legyenek. Az alsó bevágáson keresztül (6. ábra,. poz.) az alsó kazánagy hozzáférhető legyen. A hátsó fal hőszigetelésének világos oldala (6. ábra,. poz.) a kazánblokk felé legyen.! Nyomja a hátsó fal hőszigetelését (6. ábra,. poz.) a kazánblokk hátoldalára. A két hátsó fal sarokvas (7. ábra,. poz.) az "A" jelű egységcsomagban található. 6. ábra A hátsó fal hőszigetelés felerősítése. poz.: Hátsó fal hőszigetelés. poz.: Kivágás. poz.: Bevágás az alsó kazánagy részére! Tolja mindkét hátsó fal sarokvasat (7. ábra,. poz.) a lesarkítással felfelé az M8 x 75 távtartó csavarra (7. ábra,. poz.).! Csavarja az M8 préselt alátétes anyát az M8 x 75 távtartó csavarra (7. ábra,. poz.) és rögzítse a hátsó fal sarokvasat. 7. ábra A hátsó fal sarokvas rögzítése. poz.: Hátsó fal sarokvas. poz.: M8 x 75 távtartó csavar

43 A kazánblokk szerelése 6! Tolja a hátsó falat (8. ábra,. poz.) az M8 x 75 távtartó csavarra (7. ábra,. poz.,. oldal).! Erősítse a hátsó falakat (8. ábra,. poz.) a,9 x 9,5 laposfejű csavarokkal (8. ábra,. poz. darab hátsó falanként) a hátsó fal sarokvashoz. 8. ábra A hátsó falak szerelése. poz.:,9 x 9,5 laposfejű csavar (x hátsó falanként). poz.: Hátsó falak

44 6 A kazánblokk szerelése 6. A hőszigetelés szerelése! Helyezze a füstgázgyűjtő hőszigetelését (9. ábra,. poz.) a füstgázgyűjtő felső részére.! Nyomja a kazánblokk oldalsó rész hőszigetelését (9. ábra,. poz., hatszög kivágással ellátott hőszigetelés) a kazánblokkra és fektesse a kazánagy köré. 9. ábra Hőszigetelés. poz.: Hőszigetelés első rész. poz.: Kazánblokk oldalsó rész hőszigetelés (x). poz.: Füstgázgyűjtő hőszigetelés! Dugja be a kazánblokk oldalsó rész hőszigetelését (9. ábra,. poz.) alul a tisztzítónyílás fedelénél a gázégő fölé (50. ábra,. poz.) és a rögzítő rugókat (50. ábra,. poz.) akassza be a tisztítónyílás fedelén lévő nyílásokba.! Nyomja az első rész hőszigetelését (9. ábra,. poz.) a kazánblokk első falára és a rögzítő rugókat akassza a határoló hőszigetelésekbe. Alul szintén rögzítse a hőszigetelést. 50. ábra Felszerelt hőszigetelés. poz.: Tisztítónyílás fedél a gázégő fölött. poz.: Rögzítő rugók
