ÁRLISTA Ajtólapok. Érvényes: től Kiadási szám: 2019/1

Átírás

1 ÁRLISTA Ajtólapok Érvényes: től Kiadási szám: 2019/1

2 CSERCSICS FAIPARI KFT Torony, Felsőőri utca - Ipartelep utca 3. TEL: FAX: csercsics@csercsics.hu Web: TISZTELT VÁSÁRLÓNK! Az árlistánk február 11.-től leadott megrendelésekre érvényes a visszavonásig. Az árlistában szereplő árak, nettó, toronyi telephelyi árak. A kiszállítás díja a vevőt terheli, kivétel az egyszeri nettó forintot elérő megrendelés, amely esetben a kiszállítás díja az eladót terheli. A megrendeléseket és azok módosításait, stornózását, valamint reklamációt, kizárólag ÍRÁSBAN fogadunk el. Ennek hiányában a reklamációkat nem áll módunkban elfogadni! A megrendelések módosításait és lemondását, a megrendelés leadását követő 1 munkanapon belűl tudunk elfogadni! AZ ÁRLISTA TÁJÉKOZTATÓ JELLEGŰ! Árváltoztatás jogát fenntartjuk! Torony,

3 Megnevezés Tartalomjegyzék Árlista 2019/1 Érvényességi dátum: től Oldal 1. Fóliázott 3D bútorfrontok árlistája 1 2. PVC fólia színek 4 3. PVC színek ajánlása 5 4. Információk a fóliázott 3D bútorfrontok árlistához 7 5. Mérettáblázat konyhafrontokhoz Konyhafrontok tele és üveges ajtók minimum méretei Mérettáblázat konyhafrontokhoz rajzzal Mérettáblázat szobafrontokhoz rajzzal Műszaki adatlap 3D fóliázott frontokhoz Plexis ajtófrontok árlista és ismertető Plexis ajtófrontok műszaki adatlap Festett bútorfrontok árlistája Festett műszaki adatlap Tömörfa és furnérozott frontok árlistája Műszaki adatlap tömörfa frontokhoz Műszaki adatlap furnérozott frontokhoz Ajtóbetétek árlistája Tiffani üvegek árlistája Hajlított üvegek árlistája Betét méretek számolása Gyártási határidők Elszívó kürtők árlistája Munkadíjak Megrendelőlapok 47

4 (Többféle felár esetén a felárak összeadódnak) Kód Minta 1. színkategória 3. színkategória 5. színkategória Natúr M011 BELLO M012 BELLO CLASSIC M021 SERIE M031 PRIZMA M041 SUPERBO-A M042 SUPERBO-B M043 SUPERBO-A EASY M044 SUPERBO-A CLASSIC M051 SAPONE M052 SAPONE-L M053 SAPONE-U M061 FIORE-A M062 FIORE-B M071 PUNTO M081 FIUME M091 RIGATO M101 LINEA M111 SCALA M131 ORLO M132 ORLO II M133 RETRO-A (új) M134 RETRO-B (új) M135 RETRO-C (új) M141 TENDA M151 FINESTRA M181 CORDONE M191 MANIGLIA-L (új) M192 MANIGLIA-U (új) M193 MANIGLIA-S (új) M194 MANIGLIA-C (új) M201 CANTO M221 INTARSIO TÖLGY (új) M222 INTARSIO DIÓ (új) M231 PIRAMIDE M241 REDŐS M251 IRIS M281 CUBICO TÖLGY (új) M282 CUBICO DIÓ (új) M291 DECOWOOD TÖLGY (új) M292 DECOWOOD DIÓ (új) M331 DECOMANIGLIA TÖLGY M332 DECOMANIGLIA DIÓ Érvényes: től Fóliázott 3D bútorfrontok Megrendelés előtt kérjük gondosan olvassa át a mellékleteket. Konyhafrontok (nettó Ft/m 2 ) Felárak: Üveges ajtónál: 2500 Ft/m2, Szögletes sarokajtónál: 6000 Ft/m2, Robbantott fióksor: 300 Ft/db (vágásonként), Osztott ajtó felár: 1050 Ft/ajtó (1 és 2 osztásra egyaránt) (a szöveges részben ismertetettek szerint) (a szöveges részben ismertetettek szerint) (a szöveges részben ismertetettek szerint) (a szöveges részben ismertetettek szerint) M341 ITALI M342 ITALI CLASSIC M351 LÁMPA PANEL-A (nútos) M352 LÁMPA PANEL-B (körös) M411 TOWER oldal

5 Kód Minta 1. színkategória 3. színkategória 5. színkategória Natúr M413 TOWER EASY M414 TOWER INVERSE M415 TOWER MODERN-A (új) M416 TOWER MODERN-B (új) M417 TOWER NÓRA M421 ISEUM M431 VIOLA M441 FUTURO M501 FORTUNA M502 FORTUNA CLASSIC M531 GAVOTTA M541 BRANDO M551 FANDANGO M601 PAVONE M642 LIA-MODERNO II M652 LIA-RUSZTIK II M661 LINY M671 DUPLEX M681 SWEDISH M682 SWEDISH-B (új) M761 ANDARE M771 RADO M811 BUTTONS M871 CINTIA M901 TWICE M971 FOLK M981 GREECE M982 GREECE-B (új) M991 KÖRBEMART R6, R8, R Antikolt frontok (nettó Ft/m 2 ) Kód Minta 3. színkategória 5. színkategória M012 BELLO CLASSIC antikolt M044 SUPERBO-A CLASSIC antikolt M072 PUNTO CLASSIC antikolt M132 ORLO II. antikolt (új) M133 RETRO-A antikolt (új) M134 RETRO-B antikolt (új) M135 RETRO-C antikolt (új) M342 ITALI CLASSIC antikolt M421 ISEUM antikolt M431 VIOLA antikolt M502 FORTUNA CLASSIC antikolt M601 PAVONE antikolt M801 RAINY antikolt M821 TAPPANCS antikolt M971 FOLK antikolt M981 GREECE antikolt M982 GREECE-B antikolt (új) Ívelt frontok (nettó Ft/m 2 ) domború, homorú felső, homorú alsó Kód Minta 3. színkategória 5. színkategória Natúr M011 BELLO M041 SUPERBO-A M042 SUPERBO-B M431 VIOLA M501 FORTUNA M991 KÖRBEMART R3, R6, R oldal

6 Kód Minta 3. színkategória 5. színkategória M431 VIOLA Minta 1. színkategória 3. és 5. színkat. Natúr PÁRKÁNYLÉC-MA PÁRKÁNYLÉC-MB PÁRKÁNYLÉC-MC PÁRKÁNYLÉC-MD FÉNYCSŐTAKARÓ LÉC-MA FÉNYCSŐTAKARÓ LÉC-MB FÉNYCSŐTAKARÓ LÉC-MC PILLÉRLÉC-MB PILLÉRLÉC-MC Minta 3. és 5. színkat. PÁRKÁNYLÉC-MC 6150 PÁRKÁNYLÉC-MD 6150 FÉNYCSŐTAKARÓ LÉC-MB 2900 FÉNYCSŐTAKARÓ LÉC-MC 2900 PILLÉRLÉC-MB 5000 PILLÉRLÉC-MC 5000 Minta 3. és 5. színkat. Natúr PÁRKÁNYLÉC-MD DOMBORÚ PÁRKÁNYLÉC-MD HOMORÚ FÉNYCSŐTAKARÓ LÉC-MA DOMBORÚ FÉNYCSŐTAKARÓ LÉC-MA HOMORÚ Kiegészítők ívelt antikolt (nettó Ft/db) Ívelt antikolt frontok (nettó Ft/m 2 ) Kiegészítők (nettó Ft/m) Kiegészítők antikolt (nettó Ft/m) Kiegészítők ívelt (nettó Ft/db) Bérfóliázás (nettó Ft/m2) Minta 3. és 5. színkat. Színkategória Ár PÁRKÁNYLÉC-MD DOMBORÚ Színkategória PÁRKÁNYLÉC-MD HOMORÚ Színkategória FÉNYCSŐTAKARÓ LÉC-MA DOMBORÚ Színkategória 9400 FÉNYCSŐTAKARÓ LÉC-MA HOMORÚ oldal

7 Megnevezés Színkat. Megnevezés Színkat. 02. Fehér prégelt Top matt világos szürke Kék erezett* Kávé szatén Nyír Szürke fenyő Sötétzöld prégelt* Fehér fenyő Fenyő* Fűrészelt tölgy Gyöngyház* Sötét antik fenyő Ezüst bőr* Világos cseresznye Kárminbordó* Világos bükk* Vanília Erezett fehér Magasfényű Fehér 3 96.Sötét calvados* 3 63/B Magasfényű rubinvörös Fehér dió Magasfényű Zebrano */vízszintes szá Matt Jégfehér Magasfényű Krém Világos dió Magasfényű Fekete Matt Caffé Latte Magasfényű Vanília Mahagóni* Paliszander/hosszanti szálirány* Cseresznye Arany Dió* Vörös Bükk Öreg Tölgy Éger Sötét Dió Juhar Avola Szürke Dió Avola Krém Wenge/keresztszálas Szilva Calvados Sötét Tölgy Magasfényű MARMO Fehér Ivory Magasfényű MARMO Fekete* 1 84/B Gatter tölgy* Magasfényű grafit Top matt lágy fehér Magasfényű capuccino 1 *-al jelölt csak a készlet erejéig rendelhető PVC fólia színek Érvényes: től Antikolható színek. 24., 83., 93., 94., 96., 97., 110., oldal

8 3D-s PVC fólia színekhez ajánlott bútorlapok Érvényes: től 5. oldal Megnevezés Színkat. Kifutó Falco Kronospan Egger 02. Fehér prégelt FS PE W 980 ST2 17. Kék erezett 5 X 213 FS U 527 ST Nyír FS BS H 1733 ST9 32. Sötét zöld prégelt 5 X U 606 ST9 36. Fenyő 3 X 419 FS Gyöngyház 5 X Ezüst bőr 5 X 304 FS U 788 ST Kárminbordó 5 X 216 FS BS U Vanília FS PE U 108 ST9 62. Magasfényű fehér 3 M105 FS MG /B. Magasfényű rubinvörös Magasfényű Zebrano Magasfényű Krém (PET) 1 M348 FS Magasfényű fekete 3 M200 FS AG 999 ST2 70. Magasfényű vanília 3 M348 FS Paliszander Arany Dió FS PR Öreg Tölgy Sötét dió SM Avola szürke FS Avola krém FS SN H 1424 ST Szilva FS Sötét tölgy H 1137 ST Ivory FS PE U 104 ST9 84/B. Gatter tölgy FS22 K006 PW H 1145 ST Top matt lágy fehér FS SM W 1100 PM/ST2 86. Top matt világos szürke FS U 702 PM/ST2 87. Kávé szatén BS Szürke fenyő K005 PW Fehér fenyő FS H 1122 ST22

9 90. Fűrészelt tölgy FS Sötét antik fenyő FS H 3326 ST Világos cseresznye Világos bükk Erezett fehér FS Sötét calvados FS Fehér dió Matt jégfehér FS01 / FS08 / FS W1100 ST9 99. Világos dió FS Matt caffee latte FS Mahagóni Cseresznye FS Vörös bükk FS PR H 1511 ST Éger Juhar FS PR H 1334 ST Dió PR Wenge FS BS Calvados FS Marmo fehér Marmo fekete Magasfényű grafit Magasfényű capuccino 1 M223 FS FIGYELEM! Az általunk készített fenti táblázat, csak tájékoztató jellegű! Bútorlapoktól való bármiféle színeltérésért felelősséget nem vállalunk! 6. oldal

10 Megrendelés Megrendelést, módosítást, reklamációt, lemondást csak írásban fogadunk el. Pótrendelés, vagy ismetelt leadás eseten, ezt kérjük jól láthatóan jelölni. A méreteket milliméterben kérjük megadni. Módosítást, lemondást a megrendelés leadását követő 24 munkaórán belül tudunk fogadni. Visszaigazolás, teljesítési határidő A megrendeléseket -ben visszaigazoljuk, amely többek között tartalmazza az árakat és a teljesítési határidőt. Szállítás A készterméket futárszolgálattal juttatjuk el vásárlóinkhoz. A kiszállítás díját az aktuális árlistánk tartalmazza. Reklamáció A kifogásolt terméket minden esetben kérjük Cégünkhöz visszaküldeni. A jogosan reklamált termékeket soron kívül újragyártjuk. Az átvételkor szemrevételezéssel látható hibák reklamációját, az átvételt követő 48 munkaórán belül kérjük leadni részünkre. Ha az áru a vevőnél már tovább megmunkálásra került, pl. fogantyúzás, pánthely fúrás, akkor az átvételkor szemrevételezéssel fellelhető hibákra, pl. karcosodás, reklamációt már nem áll módunkban elfogadni. Garancia 2 év a saját gyártású termékekre egységesen. Egyéb nem saját gyártásból származó termékekre a gyártói garanciákat érvényesítjük. Egyéb Termékeink műszaki adatlapjai letölthetőek honlapunkról (Katalógusok / Mű- szaki adatlapok), megtalálhatóak árlistáinkban, valamint igényelhetőek tőlünk, vagy viszonteladóinktól. Minimum ajtóméret táblázatunk letölthető honlapunk GY.I.K. menüpontjából, valamint hozzáférhető az előbb felsorolt lehetőségeken. (Árlista 12. oldal) Megrendelőlapjaink a Katalógusok / Letöltések menüpontban találhatóak weboldalunkon, vagy szinten hozzáférhetőek a fent sorolt helyeken. (Árlista 47. oldal) Gyártási határidőkről honlapunk GY.I.K. menüpontjában tájékozódhat, vagy szintén a fent sorolt lehetőségek egyikén. Fontos, hogy a megadott munkanapok a kiszállítás idejét nem tartalmazzák. (Árlista 44. oldal) Minden esetben az aktuális Általános Üzletszabályzatunkban leírtak mérv- adóak, ez a honlapunkon a katalógusok/letöltések menüben mindig elérhető. Fontosabb tudnivalók Információk az árlistához Érvényes: től től egyedi méretekre nem számolunk felárat (fóliás, akril, festett ajtók esetében)! Minden marásminta rendelhető L-sarokajtó és Szögletes sarokajtó kivitelben, kivételek: Akril frontból szögletes sarokajtó nem kérhető, Szobafrontokból és a Cheese, Glass I. és Glass II. mintából egyik sem kérhető. Íves frontok és egyéb speciális megoldások (pl.: osztott üveges, mosogató alatti megoldás), csak a megadott típusokból és feltételek mellett rendelhetőek. Teleajtó mintájú és üveges kivitelű ajtók, csak az egyes marásoknál megadott minimum méretű vagy nagyobb ajtók esetében készíthetők. Üveges ajtóknál, kivétel ez alól a Sapone, Sapone-L, Sapone-U, Cordone, Fiume, Körbemart (R3, R6, R8, D20), Futuro minták, az üveges minimum méret mm, és minden oldalon 70 mm-es kerettel kell számolni. Melba, Taccola mintáknál pedig as a minimum üveges méret. A minimum magassági méreténél kisebb elemek csak fiók elő marással készíthetők. Az ajtómarással készíthető fiókélők üveges kivitelben is rendelhetők. Sapone, Sapone-L, Sapone-U Cordone, Fiume, Körbemart (R3, R6, R8, D20), Futuro mintáknál a tele ajtó és fiók elő minta megegyezik, ezért a megadott méret, az abszolút minimumméret. A minimum szélességi méretnél kisebb, bármilyen magasságú elem esetében fiók elő minta sem készíthető, csak körbemart kivitelben, a R3, R6, R8 körbemarással készülhetnek. (árlista 12.old.) Cheese üveges egyezik az R6 körbemart üvegessel. Egyedi ajtólapok szélességi mérete, amibe ajtó minta marható, minimum 250 mm. Üveg és betétméretek számolásához az egyes marásmintáknál megadott méreteket kell levonni a magassági (M) és a szélességi (Sz) méretekből. (Lásd táblázat 43. oldal) 7. oldal

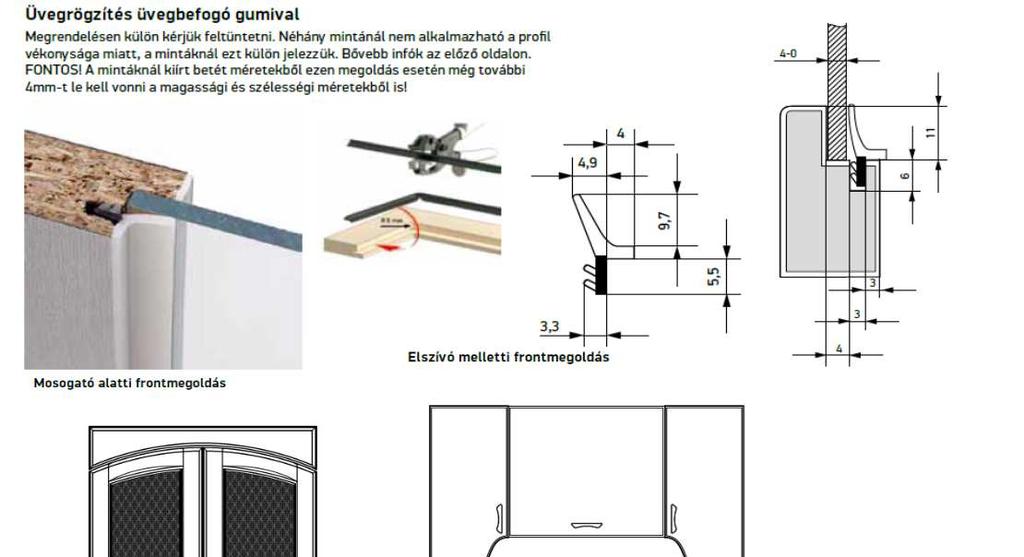

11 Üvegbefogó gumi megoldás esetén, a fentieken felül még plusz 4 mm-t le kell vonni a magasságból és a szélességből is! Üvegbefogó gumi nem alkalmazható a profil vékonysága miatt az alábbi marásoknál: Bello Classic, Itali Classic, Fortuna Classic, Orlo II., Canto, Melba, Lia-Moderno II., Lia-rusztik II., Superbo-A Classic, Retro-A,B,C. (Ábra: árlista 9.oldal alján) Osztott üveges ajtókra csak széria méretekben és csak a későbbiekben megjelölt típusokból vállalunk megrendelést. Üveges ajtóknál felárat alkalmazunk (osztott üveges is), üveges felárat nem számolunk fel a Glass és a Retro-A, B, C ajtófrontoknál. Átmart üveges front ára megegyezik a tele ajtó árával. Átmart frontnál nem végzünk hátoldali falcolást az üveg behelyezéséhez. Osztott üvegesben nincs. Üveg beépítés esetén a gyártási határidő + 10 munkanap. Csak falcolt ajtót üvegezünk. Az üveget vagy sziloplaszttal, vagy a későbbiekben ismertetett gumis üvegbefogóval rögzítjük. A Szobafront üveges ajtólapok falcolás nélkül készülnek, kivéve az Alida osztott üveges ajtólapok, melyeket falcolással készítünk. Szobafront ajtólapok csak az ajtómintánként megadott méretek szerint rendelhetők, a mellékelt frontrajzok alapján. Ágyelő megrendelést csak mindkét oldalon fóliázott kivitelben gyártunk. A legnagyobb rendelhető frontméret: mm (magasság szélesség). A magasfényű fóliával készült MDF ajtó, maximum 1000 mm hosszban rendelhető a következő marásmintákkal: Bello, Superbo-A és B, Sapone, Punto, Fiume, Rigato, Linea, Scala, Finestra, Körbemart R3, R6, R8, Grosso, Andare, Ocean, Buttons, Cintia, Intarsio Tölgy és Dió Cubico Tölgy és Dió. Punto, Punto Classic, Fiume, Canto, Melba, Ocean, Garage, Maniglia-S ajtók gyártásához, minden esetben frontrajzot kérünk a marási minták elhelyezése miatt! Amennyiben a következőkben felsorolt ajtó típusok a 104. számú fóliával készülnek, úgy szintén frontrajzot szükséges mellékelni: Fiore-A, Punto, Punto Classic, Fiume, Cordone, Melba, Taccola. A 64. Magasfényű zebrano és a 112. Wenge színeknél, az ajtók vízszintes erezéssel kerülnek legyártásra. Legnagyobb ajtómagasság 1200 mm. Külön kérésre a függőleges erezet is lehetséges. Az ajtókatalógusban fogantyúval együtt bemutatott ajtók ára, nem tartalmazza a fogantyú árát (kivétel Rado marásminta). A fogantyú igényt kérjük külön rendelésen leadni. Felhívjuk megrendelőink figyelmét, hogy a Fortuna és Bello frontok estén, a 345 mm-nél kisebb ajtószélességeknél, a minta geometriai korlátai miatt, torzult látszatot kelt a kész ajtó. Mosogató alatti, elszívó melletti megoldások ára a megfelelő ajtótípus m2 árával számolandó. Szögletes sarokajtó ára: a megfelelő ajtó ára + árlista szerinti felár. Szögletes sarokajtó csak széria méretben rendelhető. A 39. gyöngyház színű fólia konyhaszekrényhez történő felhasználása nem javasolt, mivel ezen a fólián, forró zsíros gőz hatására elszíneződés tapasztalható! Bérfóliázást, csak fóliázásra előkészített (csiszolt) felülettel tudunk elfogadni! Csiszolatlan felület esetén a csiszolási díj az árlista alapján számolandó méterenként (külső és belső élre is számítandó). Előre kifalcolt üveges ajtó bérfóliázását nem vállaljuk. A 80 mm alatti méret esetén (szélesség vagy magasság) R3, R6, R8, vagy Bello körbemarás kérhető. A színazonos hátoldal csak kétoldali fóliázással kérhető. Ívelt sarokajtó Bello, Superbo-A, B, Fortuna, Körbemart R3, R6, R8 és Viola marással kérhető M: 590 mm, 718 mm, 895 mm. Sz: 520 mm méretekben ( mm-es sarokhoz). A Viola ajtó antikolással is kérhető. Antikolható bútorfrontok: Itali Classic, Bello Classic, Fortuna Classic, Iseum, Viola, Punto Classic, Pavone, Rainy, Tappancs, Folk, Greece, Superbo-A Classic, Orlo II., Retro A, B, C. Antikolható színek: 24. nyír, 96. sötét calvados, 83. ivory, 93. világos cseresznye, 94. világos bükk, 110. dió, 113. calvados, 97. fehér dió. Antikoló színek: bordó, barna, beige. PVC fólia eladásához, vágásdíjat számolunk fel január 1-től derékszögű sarok kialakítás helyett, a sarkok R3-as lekerekítéssel készülnek. Régebben gyártott derékszögű ajtó pótrendelése esetén, kérjük ráírni, hogy Pótrendelés, és az eredeti megrendelés számát. Futuro minta már D20 körbemarással készül, ezért az ára megegyezik a körbemart árával. Kérésre a régi módon is legyártjuk, sarokkerekítés nélkül, de a körbemart árában. Fokozott hőhatásnak kitett ajtó élek extra védelme: lehetőség van, külön kérésre, (a megrendelésen megjelölve,) azon ajtók éleinek extra védelmére, amelyeknél fokozott hőhatás léphet fel. Az élek megerősítése egy hőre kevésbé érzékeny víztiszta ragasztószalag felhelyezésével történik. A megerősítés a frontfelületen nem látható. A külön védelemmel való ellátás 3 fm-ig díjmentes, egyébként az árlistánk alapján számolandó. Figyelem! Fenti megoldás teljes mértékben nem gátolja meg a fokozott hőhatás miatt fellépő fólia leválást, de csökkenti a leválás és zsugorodás valószínűségét. 8. oldal

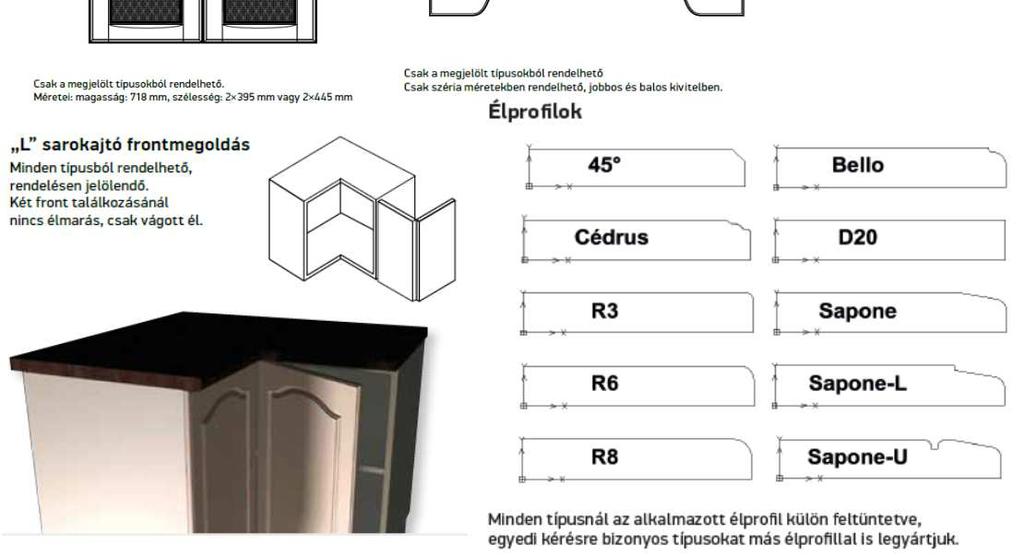

12 Hordozóanyag 18 mm-es egy oldalon fehér laminált MDF lap (kivétel Tower, mely 16-os is lehet). M192 Maniglia-U frontunkat rejtett fogantyú profilos bútormegoldásokhoz ajánljuk M415 Tower Mondern-A frontunk korábban is létezett 7cm-es Tower néven, most új nevet és számot kapott. M416 Tower Modern-B típus annyiban tér el tőle, hogy nincs vállazás a kereten. M682 Swedish-B szögletes belő marással és sarkokkal készül, minden másban megegyezik a hagyományos Swedish marással. M982 Greece-B marás a korábbi Greece marásoktól eltérően szimmetrikus kivitelben készül. Retro A, B, C marásmintáink az Orlo II. marásra épülnek, ahhoz adnak új üveges alternatívákat. Retro A és B típusoknál az üveges rész magassági mérete mindig fix, 250mm. Retro C típusnál 2 vagy 3X osztás kérhető, az alábbiak szerint: 718mm-ig 2, 718 és 895mm között 2 vagy 3, amit a megrendelő dönthet el, 895 felett 3X osztás, az X formája a magasság függvényében változik! Intarsio tölgy és Intarsio dió frontoknál a betét magassága fix 175mm és pozíciója mindig 145mm a felső éltől, üvegesben nem kérhető! A betét vagy gyalult, vagy bárdozott felületű. Cubico tölgy és Cubico dió frontokhoz a következő oldalakon talál egy kiosztásos rajzot, ami alapján kiszámolható, hogy a rendelt méretnél hova esnek a betétek, azaz a betét elhelyezése nem szabadon választható! Fa berakás nélkül is értékesítjük, ez nem változtat az áron! A betét gyalult felületű, a rusztikusabb hatás kedvéért! Ligno maniglia fogantyú profiljaink bármelyik frontunkhoz kérhetőek. Az ár számolása a választott front m2 ára + a fogantyú folyóméter ára (mindig a szélességi méretre kerül rá). A fogantyúkat front nélkül is értékesítjük! A profillal rendelt ajtómegrendeléseken a profil igényt jól láthatóan kérjük feltüntetni! A fogantyú méretet mi számoljuk le a kész méretből (T081 esetén ez M - 9mm)! Decowood és Decomaniglia elnevezésű termékeink Falco HPL-es felülettel készülnek, a következő színekben: 107FS08 jégfehér, M105 magasfényű fehér, 200FS02 fekete, 577FS22 Sonoma tölgy, 623FS22 világos Monaco tölgy, 624FS22 krém Monaco tölgy, 351FS08 szatén, 352FS08 latte, 348FS15 krém. Kérhető további Falco HPL színekben is, felár 30% + a maradék HPL is számlázásra kerül. Üvegesben nem kérhető! Serranda frontunk 16mm-es lamináltlap hordozón elhelyezett tölgy vagy dió profilokkal készül. A hordozó élzárása 0,4mm-es ABS, szélességi méretkorlát nincs, a magassági viszont 108mm-től 54mm-es ugrásokkal, maximum 1080mm-ig készül! A hordozó lapot speciális közézáródó pánttal kell a korpuszra szerelni! Megrendelésen a korpusz belméretet kell feltüntetni, abból számoljuk a gyártást! 9. oldal

13 Magasfényű fóliás frontokat maximum 1000mm magassággal gyártjuk az felett, csak vevői felelősségre garancia nélkül! A 98. matt jégfehér és 100. matt caffee latte maximális gyártható méretre 1000x600mm! E két fóliából semmilyen körülmény között nem vállalunk nagyobb frontot, mert a fólia gyűrődik! Cubico marásminta maximális rendelhető méretének kiosztása és betét méretének számolása: A keret minden esetben 70mm-es, a betét mérete a fenti számolás alapján, kb. 65 és 75 mm között változik, az ajtó méretének függvényében. Például egy 293x497-es fiókelőn 2 sor és 5 oszlop van, az első sorban 2 betéttel. 10. oldal

14 Lámpa panelek max. 2500mm hosszúságban rendelhetőek és alapban 100mm szélesek. A szélesség igény esetén egyedi méretben is megoldható. A nútos panel ára tartalmazza a bemart alumínium profil és opál dekorációs fedőt is, de a LED szalagot nem! Nútos panel Körös panel Robbantott fióksor minden marásmintából kérhető. Lényege, hogy a fióksort ajtóként marjuk le, de fóliázás vagy festés előtt azt felvágjuk fiókelőkre. A fióksor látszat így az egész konyhában végigfut, úgy, hogy ajtóminta van bennük. Feláras termék nettó 320Ft/db (fiókonként értendő)! Osztott tele és üveges ajtó rendelésére is van lehetőség, egy vagy kettő vízszintes osztással. Ezt a lehetőséget főleg nagyméretű "keretes" ajtókhoz ajánljuk, üveges esetén ez plusz merevítést is ad. Az osztók elhelyezése alap esetben egynél középen, kettőnél harmadolva, de egyedi pozíciókba is kérhetőek. Íves oldalvezetésű mintáknál nem kérhető üvegesben sem (Tenda, Finestra). Tömörfa frontjainkná ezt a megoldást korábban is alkalmaztuk 1695mm-nél nagyobb frontokhoz. Nettó 1050Ft/ajtó. Nem keretes típusokhoz pl.: Sapone, Linea, Punto, Zebrano, Rainy stb. csak üveges változatban kérhető! 1 osztóval 2 osztóval 11. oldal

15 CSERCSICS FAIPARI KFT. 3D-s hagyományos MDF ajtó méretlista. Érvényes től Szériaméretű fiókélők és ajtólapok: Fiók elő méretek (széria méretek) : mag. szél. mag. szél. mag. szél. mag. szél. mag. szél. mag. szél. 125 x 295, x 295, x 295, x 295, x 295, x 295, x 345, x 345, x 345, x 345, x 345, x 345, x 395, x 395, x 395, x 395, x 395, x 395, x 445, x 445, x 445, x 445, x 445, x 445, x 495, x 495, x 495, x 495, x 495, x 495, x 595, x 595, x 595, x 595, x 595, x 595, x 795, x 795, x 795, x 795, x 795, x 795, x 895, x 895, x 895, x 895, x 895, x 895,897 Ajtólap méretek (széria méretek): mag. szél. mag. szél. mag. szél. mag. szél. mag. szél. mag. szél. 590 x 295, x 295, ,9 x 295, x 295, x 295, x 295, x 345, x 345, ,9 x 345, x 345, x 345, x 345, x 395, x 395, ,9 x 395, x 395, x 395, x 395, x 445, x 445, ,9 x 445, x 445, x 445, x 445, x 495, x 495, ,9 x 495, x 495, x 495, x 495, x 595, x 595, ,9 x 595, x 595, x 595, x 595,597 Üveges és osztott üveges ajtók : (osztott üveges ajtó csak BELLO, FORTUNA, FIUME, SAPONE, FIORE-A profilból rendelhető a 295, 395,445,495,595-ös szélességi, 590, 718, 895, 925-ös magassági méretekből!!! ) mag. szél. mag. szél. mag. szél. mag. szél. mag. szél. mag. szél. 590 x 295, x 295, ,9 x 295, x 295, x 295, x 295, x 345, x 345, ,9 x 345, x 345, x 345, x 345, x 395, x 395, ,9 x 395, x 395, x 395, x 395, x 445, x 445, ,9 x 445, x 445, x 445, x 445, x 495, x 495, ,9 x 495, x 495, x 495, x 495, x 595, x 595, ,9 x 595, x 595, x 595, x 595,597 Csak körbemart minta szériaméret: 718x145 Csak szabott ajtó szériaméret: 2500x től egyedi méretekre sem számolunk felárat! 12. oldal

16 Fóliázott 3D bútorfrontok minimum tele ajtó méretei től Kód Minta Minimum magasság (mm) Minimum szélesség (mm) Él profil M011 BELLO Bello M012 BELLO CLASSIC Cédrus M021 SERIE Bello M031 PRIZMA Bello M041 SUPERBO-A Bello M042 SUPERBO-B Bello M043 SUPERBO A EASY R3 M044 SUPERBO A CLASSIC Cédrus M051 SAPONE Sapone M052 SAPONE-L Sapone-L M053 SAPONE-U Sapone-U M061 FIORE-A Sapone M062 FIORE-B Sapone M071 PUNTO R6 M072 PUNTO CLASSIC Sapone-U M081 FIUME Sapone M091 RIGATO R6 M101 LINEA R6 M111 SCALA R6 M131 ORLO Bello M132 ORLO II Bello M133 RETRO-A Bello M134 RETRO-B Bello M135 RETRO-C Bello M141 TENDA Bello M151 FINESTRA Bello M181 CORDONE R8 M191 MANIGLIA-L R3 M192 MANIGLIA-U R3 M193 MANIGLIA-S R3 M194 MANIGLIA-C R3 M201 CANTO Cédrus M211 SACRO R8 M221 INTARSIO TÖLGY R3 M222 INTARSIO DIÓ R3 M231 PIRAMIDE R8 M241 REDŐS R8 M251 IRIS Cédrus M281 CUBICO TÖLGY R3 M282 CUBICO DIÓ R3 M291 DECOWOOD TÖLGY M292 DECOWOOD DIÓ M331 DECOMANIGLIA TÖLGY M332 DECOMANIGLIA DIÓ M341 ITALI Bello M342 ITALI CLASSIC Cédrus M411 TOWER R6 M413 TOWER EASY R3 M414 TOWER INVERSE R3 M415 TOWER MODERN-A R3 M416 TOWER MODERN-B R3 M417 TOWER NÓRA R6 M418 TOWER PIRAMIDE R6 M421 ISEUM Cédrus M431 VIOLA Bello M441 FUTURO - - D20 M461 CHEESE R6 M471 GLASS R6 M481 GLASS R6 M501 FORTUNA Bello 13. oldal

17 Kód Minta Minimum magasság (mm) Minimum szélesség (mm) Él profil M502 FORTUNA CLASSIC Cédrus M511 ZEBRANO R6 M531 GAVOTTA R3 M541 BRANDO R8 M551 FANDANGO Sapone M561 MELBA R3 M601 PAVONE R3 M642 LIA-MODERNO II R6 M652 LIA-RUSZTIK II R6 M661 LINY R3 M671 DUPLEX R3 M681 SWEDISH Bello M682 SWEDISH-B Bello M711 TACCOLA R3 M751 GROSSO Sapone M761 ANDARE M771 RADO R3 M801 RAINY R3 M811 BUTTONS R3 M821 TAPPANCS R3 M841 CHAOS R3 M851 RADIAL R3 M861 OCEAN R3 M871 CINTIA Sapone M901 TWICE R3 M931 STAGE R3 M951 GARAGE R3 M971 FOLK R3 M981 GREECE R3 M982 GREECE-B R3 M991 KÖRBEMART - - D20 - R3 - R6 - R8 Teleajtó mintájú és üveges kivitelű ajtók, csak a fenti táblázatban szereplő minimum méretű vagy nagyobb ajtók esetében készíthetők. Üveges ajtóknál kivétel ez alól a Sapone, Sapone L, Sapone U, Cordone, Fiume, Körbemart (R3, R6, R8, D20), Futuro minták, ezeknél az üveges minimum méret 160X160 mm, és minden oldalon 70 mm-es kerettel kell számolni. Melba, Taccola mintáknál pedig 293x200-as a minimum üveges méret. A minimum magassági méreténél kisebb elemek csak fiók elő marással készíthetők. Sapone, Sapone L, Sapone U, Cordone, Fiume, Körbemart(R3, R6, R8, D20), Futuro mintáknál a tele ajtó és fiók elő minta megegyezik, ezért a megadott méret, az abszolút minimumméret. A minimum szélességi méretnél kisebb, bármilyen magasságú elem esetében fiók elő minta sem készíthető, csak körbemart kivitelben, a mintának megfelelő él profil marással készülhetnek. Cheese üveges egyezik az R6 körbemart üvegessel. Furnérozott és Tömörfa bútorfrontok minimum tele ajtó méretei től Kód Minta Minimum magasság (mm) Minimum szélesség (mm) Él profil F011 DESIGN-A R2 F012 DESIGN-B R2 F013 DESIGN-C R2 F014 DESIGN-D R2 T011 FA-RUSZTIK Bello T021 FA-MODERNO T031 FA-SAVARIA R3 T051 FA-CORNICE R3 T061 FA-BINARIO R3 T071 FA-CLASSIC Bello T091 SERRANDA oldal

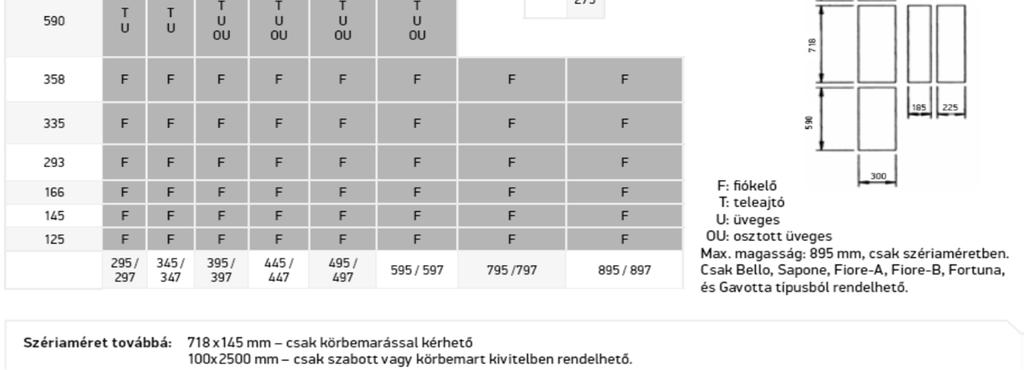

18 3D-s, Tömörfa, és Furnérozott MDF ajtók széria méretei től Osztott üveges méretek csak tömörfára vonatkoznak. A 293,335,358 / 795,797 és a 293,335,358 / 895,897 méretek tömörfára nem vonatkoznak. A 293 mm magas és annál magasabb méretű fiókélők Teleajtó mintával készülnek, és rendelhetők Üveges kivitelben is. 15. oldal

19 3D MDF hagyományos frontok, Tömörfa, és Furnérozott MDF ajtók széria méretei től 16. oldal

20 Termék leírása FÓLIÁZOTT 3D FRONTELEM MŰSZAKI ADATLAP Azonosító: CsMA-03 A termék E1 minőségű, egy oldalon laminált MDF lap, színoldalán profilmarással kialakított, majd termo plasztikus fóliával bevont 3 dimenziós frontelem (ajtó, fiók elő, stb.) Műszaki adatok Hordozólemez vastagsága: 4-25 mm Méret, marás típusok, színválaszték: Széria méretek: - magasság: 125; 145; 166; 293; 335; 358; 590; 718; 895; 925; 1295; szélesség: 295/297; 345/347; 395/397; 445/447; 495/497; 595/597; 795/797; 895/897 Igény esetén egyedi méretek is rendelhetők. Felületi kialakítás, színlista: marási minták, színminták a gyártmánykatalógus és színkártya alapján. Minőségi követelmények A 3D idompréselt bútoralkatrészek mindkét felületén előforduló, szemrevételezéssel megállapítható küllemi hibák megengedett mértékét az 1. táblázat, az egyéb tulajdonságokat, jellemzőket a 2. táblázat tartalmazza. 1. táblázat Küllemi hiba 3D felület Hátoldal Felületi karcolás Nincs megengedve Megengedett, alkatrészenként 1db max. 10 mm hosszúságú Bevonó anyag réteget átütő karcolás Nincs megengedve Nincs megengedve Felületi repedés Nincs megengedve Nincs megengedve Benyomódás, ki- Megengedett, ajtónként 1 db Megengedett, ajtónként 1db dudorodás max. 1x1 mm max. 1x1 mm Foltosodás, felhősödés Nincs megengedve Az össz. felület 5%-ig megengedett Hullámos felület Nincs megengedve Nincs megengedve 2. táblázat Tulajdonság, jellemzők Vizsgálati módszer Követelmény Az alkatrészek megengedett legnagyobb MSZ Főméretek tűrése ± 2,0 mm méret-, alak- és helyzettűrése Alkatrészek egyenességének, illetve egysíkúságának tűrése: - éleknél: 1 mm/m - lapnál: 2 mm/m Szögeltérés tűrése: 1,0 mm/m Vegyi hatásokkal szembeni ellenálló képesség MSZ 9925 "K" - közepes ellenállású Hőállósági fokozat MSZ 9927 száraz melegre: 100 C nedves melegre: 85 C Mechanikai igénybevételekkel szembeni MSZ 9929 felületi keménység:> 9H ellenálló képesség kopásállóság: 0,06 g/100n ütésállóság:> 1500 mm Klímaállósági fokozat MSZ 9931 "K" - közepes ellenállású Bútor élek ellenállósági fokozata MSZ 8368 "K" - közepes ellenállású 17. oldal

21 Felhasználási terület Lakószobák bútorai, konyhabútorok, fürdőszoba bútorai, irodabútorok, üzletberendezések ajtófrontjaihoz. Tűzhelyek közvetlen közelében, ahol a terméket fokozott hő- és gőzterhelés érheti, károsodás léphet fel! Ilyen esetben hő terelő és/vagy hőszigetelő lemezeket kell beépíteni! FIGYELEM! A selyemfényű fehér erezett és gyöngyház színű fóliák konyhaszekrényhez történő felhasználása nem javasolt, mivel ezeken a fóliákon, forró zsíros gőz hatására elszíneződés tapasztalható! Csomagolás Alkatrészenként külön-külön műanyag fóliába, majd gyűjtőcsomagolásba raklapon műanyag fóliába. A csomagolás megbontása után a maradék csomagot vissza kell zárni, hogy elkerüljük a lapok szennyeződését. Az alkatrészeket egymáson csúsztatni TILOS! Tárolás Fedett, időjárástól védett helyen tárolható! Por és nedvesség ellen a terméket védeni kell! Tűző napfénytől védeni kell! Tisztítás A felület tisztítása enyhén mosószeres vízzel és puha ruhával végezhető el. A felületek tisztítására maró anyag, vagy por alakú tisztítószereket használni nem szabad. FIGYELEM! Aceton, acetát, alkoholos jódoldat tartalmú szerek a felületen maradó elváltozást okoznak. 18. oldal

22 Érvényes: től "Plexis" magasfényű frontok ártáblázata és ismertető anyagai Uni színek minta nélkül: C003 ezüst; C004 zöld; C005 tört fehér; C006 bézs; C007 narancssárga; C008 bordó; C009 fekete; C010 fehér; C012 piros; C013 kék, C000 kürtő fehér, C999 Egyedi szín (RAL és NCS) Uni színek mintával: Az alap színeket a fenti sor tartalmazza, a mintákat a folytatásban részletezzük. Vastagság 2+2 mm (magasfényű) 12+2 mm (magasfényű) 16+2 mm (magasfényű) 16+3 mm (matt) 18+2 mm (magasfényű) mm (magasfényű) mm (magasfényű) mm (magasfényű) 24+2 mm (magasfényű) 32+2 mm (magasfényű) 36+2 mm (magasfényű) mm (magasfényű) mm (magasfényű) mm (magasfényű) Ártáblázat magasfényű "plexi" frontokhoz UNI színekben [nettó, kedvezményt nem tartalmazó listaárak] Hátoldal Élzárás típusa SÉ - színazonos ÉN - élzárás nélkül AÉ1-1mm alumínium AÉ2-0,4mm alumínium 3É - 3D élzárás VÉ - Vision élzárás színazonos plexi Ft/m fehér laminált Ft/m Ft/m Ft/m Ft/m Ft/m2 --- színazonos festett (matt) Ft/m Ft/m Ft/m Ft/m Ft/m2 --- fehér laminált Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos festett (matt) Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 fehér laminált Ft/m Ft/m Ft/m Ft/m Ft/m2 --- színazonos festett (matt) Ft/m Ft/m Ft/m Ft/m Ft/m2 --- fehér laminált Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos festett (matt) Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos laminált Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos plexi Ft/m Ft/m Ft/m Ft/m Ft/m2 --- színazonos plexi Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos plexi Ft/m Ft/m Ft/m Ft/m2 --- fehér laminált Ft/m Ft/m Ft/m2 --- színazonos festett (matt) Ft/m Ft/m Ft/m2 --- fehér laminált Ft/m Ft/m Ft/m2 --- színazonos festett (matt) Ft/m Ft/m Ft/m2 --- fehér laminált Ft/m Ft/m Ft/m2 --- színazonos festett (matt) Ft/m Ft/m Ft/m2 --- színazonos laminált Ft/m Ft/m Ft/m2 --- színazonos plexi Ft/m Ft/m Ft/m2 --- színazonos plexi Ft/m Ft/m Ft/m2 --- színazonos plexi Ft/m Ft/m Ft/m2 --- A termékekre a mindenkori vevőkedvezmények érvényesek! 19. oldal

23 Vastagság 2+2 mm (magasfényű) 12+2 mm (magasfényű) 16+2 mm (magasfényű) 16+3 mm (matt) 18+2 mm (magasfényű) mm (magasfényű) mm (magasfényű) mm (magasfényű) 24+2 mm (magasfényű) 32+2 mm (magasfényű) 36+2 mm (magasfényű) mm (magasfényű) mm (magasfényű) mm (magasfényű) Hátoldal Élzárás típusa SÉ - színazonos ÉN - élzárás nélkül AÉ1-1mm alumínium AÉ2-0,4mm alumínium 3É - 3D élzárás VÉ - Vision élzárás színazonos plexi Ft/m fehér laminált Ft/m Ft/m Ft/m Ft/m Ft/m2 -- színazonos festett (matt) Ft/m Ft/m Ft/m Ft/m Ft/m2 -- fehér laminált Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos festett (matt) Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 fehér laminált Ft/m Ft/m Ft/m Ft/m Ft/m2 -- színazonos festett (matt) Ft/m Ft/m Ft/m Ft/m Ft/m2 -- fehér laminált Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos festett (matt) Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos laminált Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos plexi színazonos plexi Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m2 színazonos plexi Ft/m Ft/m Ft/m Ft/m2 -- fehér laminált Ft/m Ft/m Ft/m2 -- színazonos festett (matt) Ft/m Ft/m Ft/m2 -- fehér laminált Ft/m Ft/m Ft/m2 -- színazonos festett (matt) Ft/m Ft/m Ft/m2 -- fehér laminált Ft/m Ft/m Ft/m2 -- színazonos festett (matt) Ft/m Ft/m Ft/m2 -- színazonos laminált Ft/m Ft/m Ft/m2 -- színazonos plexi színazonos plexi színazonos plexi A termékekre a mindenkori vevőkedvezmények érvényesek! Ártáblázat magasfényű "plexi" frontokhoz UNI színek MINTÁVAL [nettó, kedvezményt nem tartalmazó listaárak] Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m Ft/m oldal

24 Felárak, egyéb információk: Vevő által kért egyedi minta, vagy fénykép stb. lehetőségek esetén egyeztetés szükséges, de legtöbb esetben ez nem feláras! A termékből üveges és vagy íves ajtók készítését nem vállaljuk! Minden nem standard termék esetén a maradék is számlázásra kerül és el kell vinnie a megrendelőnek! Egyedi alapszínre is van lehetőség, felár 1000 Ft/m2. Egyedi alapszínre az esetben is van lehetőség, ha a szükséges festékek a megrendelő szerzi be. Egyedi, kínálatunkban nem szereplő élzárást is vállalunk, amennyiben a megrendelő az élzáró anyagot beszerzi és azt eljuttatja hozzánk, vagy megadja a kódját. Az árak az ÁFÁ-t nem tartalmazzák! Az árak telephelyi átadási árak. Táblás értékesítés esetén a nettó m2 árakból 600 Ft levonandó! Élzáró anyag nettó árak: színazonos és 0,4-es alumínium 200 FT/m; 1mm-es alumínium 910 FT/m, 3D és Vision 750 FT/m Színazonos lamináltlap hátoldal úgy értendő, hogy az ajtó színéhez legközelebb eső FALCO-s lap, bővebb tájékoztatás a folytatásban. Mintakód Minta neve Minta színe D102 Clouds fekete D202 Clouds ezüst D105 Bubbles fekete D205 Bubbles ezüst D107 Flowers fekete D207 Flowers ezüst D104 City fekete D204 City ezüst D106 Wood fekete D101 Spots fekete D201 Spots ezüst D103 Smog fekete D203 Smog ezüst D108 Trees fekete D909 Egyedi Egyedi Rendelhető minták UNI színekhez: Megjegyzés bármilyen alappal rendelhető csak fekete alappal rendelhető bármilyen alappal rendelhető csak fekete alappal rendelhető bármilyen alappal rendelhető csak fekete alappal rendelhető bármilyen alappal rendelhető csak fekete alappal rendelhető bármilyen alappal rendelhető bármilyen alappal rendelhető csak fekete alappal rendelhető bármilyen alappal rendelhető csak fekete alappal rendelhető bármilyen alappal rendelhető vevő által elképzelt minta, egyeztetés alapján Megnevezés Rendelési kód Élzáró Ajánlott bútorlap Színazonos Alu Vision és 3D Kék C002 Rehau x1,3 Falco 213 FS02 Hranipex HD műanyag alapú 22x0,5 vagy 1mm vastag tömör alumínium 3D magic PVC élzárás 2 lehetőséggel: 591E alumínium színű, 1325E csiszolt rozsdamentes acél szín. Rehau 2 színű PVC élzárás 2 lehetőséggel: 1984E fehéralumínium színű, 1639E pirosrozsdamentes acél színű Bordó C008 Rehau x1,3 Falco 216 FS02 Piros C011 Rehau x1,3 Falco 210 FS02 Fehér C010 Rehau x1,3 Falco 103 FS01 Tört fehér C005 Rehau x1,3 Falco 121 FS01 Narancssárga C007 Rehau x1,3 Falco 215 FS02 Bézs C006 Rehau x1,3 Falco 329 FS02 Zöld C004 Rehau x1,3 Falco 219 FS02 Fekete C009 Rehau x1,3 Falco 200 FS08 Ezüst C003 Rehau 587E 22x1,3 Falco 304 FS02 Kürtő fehér C000 Rehau x1,3 Falco 107 FS oldal

25 Általános tudnivalók: - Táblaméret 1250 x 2050 mm rendelhető maximális vágott méret 1200 x 2000 mm. 1 tábla 2,563m 2. - Maximális gyártási méret 1250x2750mm, csak egyedi esetekben! Egyedi mintánál e méret felett nem tudjuk garantálni a folytonosságot 2 elem között. - Legkisebb rendelhető/élzárható méret: 80 x 150 mm. - Élzárás 1 és 1,3 és 2 mm vastag élzáróval. Alu élzárás 0,5 és 1 mm vastag élzáróval. - Lapszabászati elven rendelhető termék (nincs egyedi méret felár). - Hátoldal fehér laminált /igény esetén más lehetőségek is megoldhatóak/. - Garancia időtartama 2 év. - Vetemedés jelentkezhet az 1m-nél nagyobb ajtóknál (kb. 2mm/fm). - Rendelésnél a kész ajtóméretet kérjük leadni. - Egész táblában is értékesítjük. - Üveges és/vagy íves ajtó nem rendelhető! - Minden mintás rendelésnél komplett szekrényrajzot kérünk csatolni. - Alap vastagságtól eltérő esetekben az élzáró beszerzési lehetőségek korlátozottak, így minden esetben kérjen bővebb tájékoztatást a lehetőségekről! - Minden front UKW fogantyúval is kérhető. Bővebb információk katalógusunkban. - Matt akril felület csak 19mm (16+3) vastagságban kérhető, felár 30%. Gyártási idő + 10 munkanap. Egyedi esetek: - Más a fenti táblázatokban fel nem tűntetett vastagsági méret rendelésére is van lehetőség, egyedi elbírálás és megegyezés alapján. - Kivitelezhető vastagsági mérettartomány 4-60 mm. - Minden egyedi megrendelés esetében a maradék is leszámlázásra kerül és el kell vinni. - Felárért rendelhető szín azonos hátoldallal (korábbiakban jelezve ennek a lehetősége), vagy mindkét oldalon magasfényű kivitelben /gyártási határidő + 10 m.nap/ - Egyedi vastagságnál, színnél, mintánál az elbírálás feltételei, ár, vastagsági méret, megoldhatóság. Csak az adott árajánlat írásos elfogadása után kezdjük a gyártást, lemondásra nincs lehetőség, gyártási határidő duplázódhat. - Nem standard színeknél a kívánt élzáró kódját, gyártóját a vevő köteles megadni, vagy a szükséges élanyagot részünkre eljuttatni. Egyedi színű rendelésnél a frontot minden esetben 16+2mm vastagságban gyártjuk le (kivétel külön megállapodás) - Minden egyedi esetben 50% előleget kérünk. Uni színek és mintás ajtók egyéb tudnivalói: - Gyártási határidő: uni színek 12 munkanap, uni színek mintával 15 munkanap. Egyedi igény esetén ezek duplázódhatnak. - Élzárás Rehau vagy Hranipex élzárókkal a korábbi részletezések alapján. - Rendelhető 11 alapszínben, mintával vagy minta nélkül: o Kék rendelési kód: C013 kék o Bordó rendelési kód: C008 bordó o Piros rendelési kód: C012 piros o Fehér rendelési kód: C010 fehér o Tört fehér rendelési kód: C005 tört fehér o Kürtő fehér rendelési kód: C000 kürtő fehér 22. oldal

26 o Narancssárga rendelési kód: C007 narancssárga o Bézs rendelési kód: C006 bézs o Zöld rendelési kód: C004 zöld o Fekete rendelési kód: C009 fekete o Ezüst rendelési kód: C003 ezüst o Egyedi szín (C999): bármilyen RAL vagy NCS színben, ez esetben felárat számolunk a korábban részletezettek alapján. - 8 alap minta variációval: o Spots (pöttyök) rendelési kód: D101 fekete vagy D201 ezüst színekben o Clouds (felhők) rendelési kód: D202 ezüst vagy D102 fekete színben o Smog (füst) rendelési kód: D103 fekete vagy D203 ezüst színekben o City (városkép) rendelési kód: D104 fekete vagy D204 ezüst színekben o Bubbles (buborékok) rendelési kód: D105 fekete vagy D205 ezüst színekben o Wood (faminta) rendelési kód: D106 fekete vagy D206 ezüst színekben o Flowers (virágok) rendelési kód: D107 fekete vagy D207 ezüst színekben o Trees (fák) rendelési kód: D108 fekete vagy D208 ezüst színekben o Egyedi minta rendelési kód: D999. Bármely a vevő által "megálmodott" grafika (egyszínű), vagy fénykép (színes), legtöbb esetben felár nélkül. Készülhet C000 kürtő fehér, vagy C009 fekete alappal, vagy bármely RGB és CMYK háttérszínnel (ezt a rendelésen kérjük feltűntetni). Az egyszínű nyomtatásnál a felület csíkos, a nyomtatási vonal látszódhat! - A mintákat tudjuk folyamatosan az egész felületen végigfutóan, vagy csak egy - egy ajtón megjelenítve gyártani. - Minden esetben, ha mintával kell, az ajtó szekrényrajzot kérünk az elképzelésről! - A minták az ajtómérettel arányosan változnak, de mérettől függően egy egy ajtóban előfordulhat, hogy a képnek csak egy része kerül megjelenítésre. - Ezüst mintát csak fekete alappal tudjuk vállalni. Lehetőség van más alappal is gyártani, de ebben az esetben a minta szürke áttetsző festékkel készül, és az alapszín befolyásolja a végleges árnyalatát (a végeredmény sosem ezüst)! - A minták a megadott színvariációkban kaphatóak és minden ajtószín minden mintával kombinálható, kivétel ahol az ajtónak és a mintának ugyan az a színe /pl.: fekete Trees minta + fekete ajtó/. - A nyomtatott és a sima UNI színű ajtók között árnyalatbeli eltérések előfordulhatnak! 23. oldal

27 Egyéb információk: Festékréteg a hordozó és a borító anyag között található így nem sérülhet. Függőleges felhasználáshoz ajánljuk csak. Megmunkálása az alap faipari gépekkel megoldható (fúrás, vágás stb.). Felhasználását nedves környezetben nem ajánljuk. A fekete minták nyomdaipari technológiával, míg az ezüst minták szitázással készülnek. A különböző folyamatokból adódóan, az egyik eljárással készített minta, eltérő a másiktól és nem is futathatók egybe. Mind a felbontásuk, mind az alakjuk és méretük is különböző lehet. Felület javításának (polírozás) leírása: A felület polírozással javítható, a vastagsági méret csökkenése nélkül, azonban tökéletes felület nem nyerhető. A javításhoz folyékony polírpasztát ajánlunk (sűrű, súrolószerhez hasonló jellegű, de karcoló anyagot nem tartalmazhat). A pasztát puha ronggyal (nem lehet műszálas) a felületbe kell polírozni, esetleg polírozó géppel felvinni. A felesleget egy tiszta szintén puha ronggyal le kell törölni. A folyamat addig ismételendő, míg el nem érjük a lehető legtökéletesebb felületet. Grafikával ellátott ajtók, és a minták egyéb tudnivalói: A kiküldött mintadarabokon található grafikákhoz képest jelentős eltérés is lehetséges. Nem garantáljuk, hogy sikerül ugyan olyan mintát többször megrajzolni. A fautánzatú színeknél árnyalatbeli eltérés szintén lehetséges, mivel tökéletesen nem tudja a nyomdász kikeverni többször ugyan azt a színt. Példa: - füst minta: a programban rajzolt grafika lényege, hogy a természetes füst elvén működve, nem, lehet tökéletesen többször lemásolni azt, mint ahogy a természetben sem száll a füst kétszer ugyan olyan formában. A fenti példa részben minden mintára vonatkozik! A mintákat tudjuk szabadon rajzolni, vagy csak egy sávban, ezért minden esetben fontos, hogy a megrendelés mellé rajzot is kapjunk az elképzelésről: "Plexis" látványterv készítés! Sávban rajzolt és a szabadon rajzolt minta közötti különbség. Minden esetben látványterv készül (uni+mintás ajtóknál), a mellékelt konyharajz alapján, melyet a megrendelőnek el kell fogadnia a gyártás megkezdése előtt. Az alapárba egy látványterv elkészítése és igény esetén annak minimális módosítása foglaltatik bele. Minden további látványterv és azok módosítása 3000 Ft + Áfa / bútor munkadíjjal kiszámlázásra kerülnek a végfelhasználó felé. Amennyiben a látványtervekből megrendelés lesz, ezt az összeget jóváírjuk a végösszegből. 24. oldal

28 Megrendelőlap kitöltési segédlet és minta: A megrendelőlap, a már meglévő megrendelőink alapján készült, kitöltése azokhoz hasonló, a változásokat az alábbiakban ismertetem: - Ajtófront típusa: A kiválasztott típus rendelési kódja (pl.: C008) - Ajtófront színe: pl.: bordó - Minta típusa: A kiválasztott ábra rendelési kódja (pl.: D202) - Minta neve, színe: pl.: Clouds, szürke - Élzárás típusa: Itt kell jelölni hogy színazonos, alumínium stb. élzárást választotta, vagy élzárás nélkül kéri. - Élzárás színe: Itt kell jelölni, hogy nem színazonos élzárás esetén melyik típust választotta, pl.: Vision 2 színű piros-rozsdamentes, vagy normál magasfényű, de nem színazonos hanem pl.: 587E ezüst hatású. - Szálirány: fautánzatú színeknél kérjük minden esetben beírni, hogy függőleges, vagy vízszintes száliránnyal szeretnék a terméket! - Megjegyzés: olyan információ a termék kialakítására vonatkozóan, ami eltér a standardtól. - Minden esetben a végleges ajtóméretet kérjük megadni! - A bútorról rajzot kérünk, kivétel a natúr UNI színek, ahol nincs minta. - A megrendelőlapra minden esetben a kívánt vastagságot is kérjük ráírni! - A duplakeretes részt a Megrendelő tölti ki! 25. oldal

29 PLEXIS FRONTELEM MŰSZAKI ADATLAP Termék leírása A termék E1 minőségű, két oldalon laminált forgácslap, egyik oldalán papírbázisú duplex ragasztóval bevont, majd nyomóhengerek között 2mm-es műanyag réteggel bevont 2 dimenziós frontelem (ajtó, fiókelő, stb.) Műszaki adatok Hordozólemez vastagsága: 2-40 mm Méret, marás típusok, színválaszték: Nincs széria méret, nincs egyedi méret felár! Lapszabászati elven rendelendő termék. Felületi kialakítás, színlista: felületi minták, színminták a gyártmánykatalógus és színkártya alapján. Minőségi követelmények A plexis bútoralkatrészek mindkét felületén előforduló, szemrevételezéssel megállapítható küllemi hibák megengedett mértékét az 1. táblázat, az egyéb tulajdonságokat, jellemzőket a 2. táblázat tartalmazza. 1. táblázat Küllemi hiba 3D felület Hátoldal Felületi karcolás Nincs megengedve Megengedett, alkatrészenként 1db A védőfólia, felszerelésig nem eltávolítható. max. 10 mm hosszúságú Bevonó anyag réteget átütő karcolás Nincs megengedve Nincs megengedve Nyomdai hiba fekete mintáknál 1 m2-en maximum 10 db, gombostűfej nagyságú folt 1 m2-en maximum 10 db, gombostűfej nagyságú folt 1 m2-en maximum 10 db, gombostűfej nagyságú folt, vagy kisebb szennyeződés Nyomdai hiba ezüst mintáknál 1 m2-en maximum 10 db, (más technológia, mint a fekete gombostűfej nagyságú folt, minták) vagy kisebb szennyeződés Felületi repedés Nincs megengedve Nincs megengedve Benyomódás, ki- Nincs megengedve Megengedett, ajtónként 1db dudorodás max. 1x1 mm Foltosodás, felhősödés (nyomtatásból adódó) Az össz. felület 5%-ig megengedett Az össz. felület 5%-ig megengedett Hullámos felület Nincs megengedve Nincs megengedve 26. oldal

30 2. táblázat Tulajdonság, jellemzők Vizsgálati módszer Követelmény Az alkatrészek megengedett legnagyobb MSZ Főméretek tűrése ± 0,2 mm méret-, alak- és helyzettűrése Alkatrészek egyenességének, illetve egysíkúságának tűrése: - éleknél: 1 mm/m - lapnál: 2 mm/fm Szögeltérés tűrése: 1,0 mm/m Vegyi hatásokkal szembeni ellenálló képesség MSZ 9925 "K" - közepes ellenállású Hőállósági fokozat MSZ 9927 száraz melegre: 120 C nedves melegre: 100 C Mechanikai igénybevételekkel szembeni MSZ 9929 felületi keménység:> 9H ellenálló képesség kopásállóság: 0,06 g/100n ütésállóság:> 1500 mm Klímaállósági fokozat MSZ 9931 "K" - közepes ellenállású Bútor élek ellenállósági fokozata MSZ 8368 "K" - közepes ellenállású Felhasználási terület Lakószobák bútorai, konyhabútorok, fürdőszoba bútorai, irodabútorok, üzletberendezések, tolóajtók ajtófrontjaihoz. Korpuszbútorok lapelemeihez. Tűzhelyek közvetlen közelében, ahol a terméket fokozott hő- és gőzterhelés érheti, károsodás léphet fel! Ilyen esetben hő terelő és/vagy hőszigetelő lemezeket kell beépíteni! Az élzáró anyag tartósan 65 -nak kitéve leválik az élről, de maga az élzáró 120 -ig nem mutat elváltozást. A Plexi magasfényű felület 160 -ig nem mutat elváltozást. Csomagolás Alkatrészenként külön-külön műanyag fóliába, majd gyűjtőcsomagolásba raklapon műanyag fóliába. A csomagolás megbontása után a maradék csomagot vissza kell zárni, hogy elkerüljük a lapok szennyeződését. Az alkatrészeket egymáson csúsztatni TILOS! Tárolás Fedett, időjárástól védett helyen tárolható! Por és nedvesség ellen a terméket védeni kell! UV álló, így nem színeződik el. Tisztítás A felület tisztítása enyhén mosószeres vízzel vagy ablaktisztítóval és puha ruhával végezhető el. A felületek tisztítására maró anyag, vagy por alakú tisztítószereket használni nem szabad. A felületi karcolódás polírozással javítható. 27. oldal

31 FIGYELEM! Aceton, acetát, alkoholos jódoldat tartalmú szerek a felületen maradó elváltozást okoznak. Egyéb információk: Festékréteg a hordozó és a borító anyag között található így nem sérülhet. Függőleges felhasználáshoz ajánljuk csak. Megmunkálása az alap faipari gépekkel megoldható (fúrás, vágás stb.). Felhasználását nedves környezetben nem ajánljuk. A fekete minták nyomdaipari technológiával, míg az ezüst minták szitázással készülnek. A különböző folyamatokból adódóan, az egyik eljárással készített minta, eltérő a másiktól és nem is futathatók egybe. Mind a felbontásuk, mind az alakjuk és méretük is különböző lehet. 28. oldal

32 Érvényes: től Festett 3D bútorfrontok Konyhafrontok (nettó Ft/m 2 ) Felárak: Üveges ajtónál: 2500 Ft/m2, Szögletes sarokajtónál: 6000 Ft/m2, Robbantott fióksor: 300 Ft/db (vágásonként), Osztott ajtó felár: 1050 Ft/db (1 és 2 osztásra egyaránt). Többféle felár esetén a felárak összeadódnak! Egyedi méret felár nincs. Kétoldalas festés 30% felár. Csak selyemfényű, gloss-os festést vállalunk és csak a továbbiakban részletezett típusokra, RAL színekben! Kód Minta Selyemf. fehér Selyemf. színes M011 BELLO M031 PRIZMA M041 SUPERBO-A M042 SUPERBO-B M043 SUPERBO-A EASY M044 SUPERBO-A CLASSIC M051 SAPONE M052 SAPONE-L M053 SAPONE-U M071 PUNTO M072 PUNTO CLASSIC M081 FIUME M091 RIGATO M101 LINEA M111 SCALA M132 ORLO II M133 RETRO-A M134 RETRO-B M135 RETRO-C M141 TENDA M151 FINESTRA M181 CORDONE M191 MANIGLIA-L M192 MANIGLIA-U M193 MANIGLIA-S M194 MANIGLIA-C M221 INTARSIO TÖLGY M222 INTARSIO DIÓ M281 CUBICO TÖLGY M282 CUBICO DIÓ M351 LÁMPA PANEL-A (nútos) M352 LÁMPA PANEL-B (körös) M431 VIOLA M441 FUTURO M471 GLASS M481 GLASS M501 FORTUNA M511 ZEBRANO M541 BRANDO M661 LINY M671 DUPLEX M681 SWEDISH M682 SWEDISH-B M711 TACCOLA M751 GROSSO M761 ANDARE M771 RADO M811 BUTTONS oldal

33 M841 CHAOS M861 OCEAN M871 CINTIA M991 KÖRBEMART R6, R8, R Ívelt frontok (nettó Ft/m 2 ) domború, homorú felső, homorú alsó Kód Minta Selyemf. fehér Selyemf. színes M011 BELLO M041 SUPERBO-A M042 SUPERBO-B M431 VIOLA M501 FORTUNA M991 KÖRBEMART R6, R8, R Kiegészítők (nettó Ft/m) Minta Selyemf. Fehér Selyemf. Színes PÁRKÁNYLÉC-MA PÁRKÁNYLÉC-MB PÁRKÁNYLÉC-MC PÁRKÁNYLÉC-MD FÉNYCSŐTAKARÓ LÉC-MA FÉNYCSŐTAKARÓ LÉC-MB FÉNYCSŐTAKARÓ LÉC-MC PILLÉRLÉC-MB PILLÉRLÉC-MC Kiegészítők ívelt (nettó Ft/db) Minta Selyemf.fehér Selyemf. Színes PÁRKÁNYLÉC-MD DOMBORÚ PÁRKÁNYLÉC-MD HOMORÚ FÉNYCSŐTAKARÓ LÉC-MA DOMBORÚ FÉNYCSŐTAKARÓ LÉC-MA HOMORÚ oldal

34 FESTETT 3D FRONTELEM MŰSZAKI ADATLAP Azonosító: CsMA-07 Termék leírása A termék E1 minőségű, egy oldalon laminált, vagy natúr MDF lap, színoldalán profilmarással kialakított, majd igény szerinti, oldószeres festékkel (RAL, NCS) kezelt termék (ajtó, fiók elő, stb.) Műszaki adatok Hordozólemez vastagsága: 4-25 mm Méret, marás típusok, színválaszték: Széria méretek: nincs, bármely méretben rendelhető Felületi kialakítás, színlista: marási minták, színminták a gyártmánykatalógus és színkártya alapján. Minőségi követelmények A bútoralkatrészek mindkét felületén előforduló, szemrevételezéssel megállapítható küllemi hibák megengedett mértékét az 1. táblázat, az egyéb tulajdonságokat, jellemzőket a 2. táblázat tartalmazza. 1. táblázat Küllemi hiba 3D felület Hátoldal Felületi karcolás Nincs megengedve Megengedett, alkatrészenként 1db max. 10 mm hosszúságú Bevonó anyag réteget átütő karcolás Nincs megengedve Nincs megengedve Felületi repedés Nincs megengedve Nincs megengedve Benyomódás, ki- Megengedett, ajtónként 1 db Megengedett, ajtónként 1db dudorodás max. 1x1 mm max. 1x1 mm Foltosodás, felhősödés Nincs megengedve Az össz. felület 5%-ig megengedett 2. táblázat Tulajdonság, jellemzők Vizsgálati módszer Követelmény Az alkatrészek megengedett legnagyobb MSZ Főméretek tűrése ± 2,0 mm méret-, alak- és helyzettűrése Alkatrészek egyenességének, illetve egysíkúságának tűrése: - éleknél: 1 mm/m - lapnál: 2 mm/m Szögeltérés tűrése: 1,0 mm/m Vegyi hatásokkal szembeni ellenálló képesség MSZ 9925 "K" - közepes ellenállású Hőállósági fokozat MSZ 9927 száraz melegre: 100 C nedves melegre: 85 C Mechanikai igénybevételekkel szembeni MSZ 9929 felületi keménység:> 9H ellenálló képesség kopásállóság: 0,06 g/100n ütésállóság:> 1500 mm Klímaállósági fokozat MSZ 9931 "K" - közepes ellenállású Bútor élek ellenállósági fokozata MSZ 8368 "K" - közepes ellenállású 31. oldal

35 Felhasználási terület Lakószobák bútorai, konyhabútorok, fürdőszoba bútorai, irodabútorok, üzletberendezések ajtófrontjaihoz. Tűzhelyek közvetlen közelében, ahol a terméket fokozott hő- és gőzterhelés érheti, károsodás léphet fel! Csomagolás Alkatrészenként külön-külön műanyag fóliába, majd gyűjtőcsomagolásba raklapon műanyag fóliába. A csomagolás megbontása után a maradék csomagot vissza kell zárni, hogy elkerüljük a lapok szennyeződését. Az alkatrészeket egymáson csúsztatni TILOS! Tárolás Fedett, időjárástól védett helyen tárolható! Por és nedvesség ellen a terméket védeni kell! Tűző napfénytől védeni kell! Egyéb: A frontelemek felületének színe az idő múlásával változik ( öregedési folyamatok játszódnak le, elsősorban a különböző fényforrások UV tartománya, másodsorban a levegő oxigéntartalma miatt), ezért az egyes megrendelések egymáshoz, illetve a színmintákhoz viszonyított színében eltérések tapasztalhatók. Tisztítás A felület tisztítása enyhén mosószeres vízzel és puha ruhával végezhető el. A felületek tisztítására maró anyag, vagy por alakú tisztítószereket használni nem szabad. FIGYELEM! Aceton, acetát, alkoholos jódoldat tartalmú szerek a felületen maradó elváltozást okoznak. 32. oldal

36 Tömörfa és Furnérozott ajtók ártáblázata (nettó Ft/m 2 ) től 9791 Torony Felsőőri utca - Ipartelep utca 3. Tel: 94/ Fax: 94/ csercsics@cserciscs.hu Honlap: Tömörfa ajtók Furnérozott ajtók Kiegészítők Fafajta - pácolás FA-RUSZTIK (T021) FA-MODERNO (T011) FA-SAVARIA (T031) FA-SAVARIA ANTIK (T031) FA-CORNICE (T051) FA-BINARIO (T061) FA-CLASSIC (T071) FA-CLASSIC ANTIK (T071) SERRANDA (T091) DESIGN-A DESIGN-C DESIGN- B,D Bükk - Cseresznye Tömörfa kiegészítők: Bükk - Cseresznye Ft/szál Pácolt Antikolt Natúr Bükk - Cseresznye Párkányléc TA Bükk - Méz Párkányléc TB Bükk - Natúr Párkányléc TC Bükk - Pác nélkül Párkányléc TD Dió - Natúr olajozással Párkányléc TD domb Ft/db Ft/db Cseresznye - Cseresznye Cseresznye - Cseresznye Fénycsőtakaró-léc TA Cseresznye - Dió Fénycs.-léc TA domb Ft/db 6400 Ft/db Cseresznye - Méz Cseresznye - Natúr Pillérléc TA Ft/m Cseresznye - Pác nélkül Pillérléc TB Ft/m Tölgy - Beige Pillérléc TC Ft/m Tölgy - Cseresznye Tölgy - Cseresznye Tölgy - Dió FA KIH. KENYÉRSZELETELŐ BÜKK Ft/db Tölgy - Fehér FA KIH. KÉSTARTÓ BÜKK 9200 Ft/db Tölgy - Kék FA KIH. TÁLALÓDESZKA BÜKK 8600 Ft/db Tölgy - Meszezett FA POHÁRTARTÓ BÜKK Ft/db Tölgy - Méz FA POHÁRTARTÓ TÖLGY Ft/db Tölgy - Natúr FA ÖVEGOSZTÓ 400 Ft/m Tölgy - Natúr olajozással Tölgy - Fehér olajozással Tölgy - Zöld Tölgy - Pác nélkül Tömörfa fogantyú profilok Az árak folyóméterben értendőek! LIGNO MANIGLIA I. (T081) LIGNO MANIGLIA II. (T082) Dió - Natúr olajozással Tölgy - Beige Tölgy - Cseresznye Tölgy - Cseresznye Tölgy - Dió Tölgy - Fehér Tölgy - Kék Tölgy - Meszezett Tölgy - Méz Tölgy - Natúr Tölgy - Natúr olajozással Tölgy - Fehér olajozással Tölgy - Zöld Tölgy - Pác nélkül oldal

37 Egyedi felárak tömörfa és furnérozott ajtókra: egyenes mintáknál +30%, íves mintáknál +60%. A széria méretek megegyeznek a hagyományos fóliázott MDF ajtók széria méreteivel. Az üveges tömörfa és furnérozott ajtók árai 30%-kal olcsóbbak a tele ajtóknál. Szögletes sarokajtó felár: 6000 Ft/m2 Natúr ajtó rendelése esetén kérjük figyelni az egyértelmű jelölést: N: natúr lakkozott, PN: pác nélküli! Fontosabb tudnivalók a Furnérozott frontokhoz Natúr ajtó rendelése esetén kérjük figyelni az egyértelmű jelölést: n natúrlakkozott, Pn pác nélkül. (FKn felületkezelés nélkül alatt mi a Pn pác nélkülit értjük) Minden típus rendelhető szögletes sarokajtóként (üvegezve is). tudnivalók, méretek megegyezőek a fóliázott frontoknál ismertetettel. Fűszerfiók előlap minden típushoz rendelhető. Festés, pácolás egyedi színben is lehetséges, melyhez felárat számolunk + a felületkezelő anyag ára beszerzési áron (ez utóbbi kivétel, ha azt a vevő juttatja el hozzánk). Vállaljuk furnérozott, tömörfa bútorelemek, fronttal megegyező felületkezelését is. Pótrendelést és minden egyedi festést csak egy mintaajtó számunkra történő megküldése után vállalunk. A felületkezelő anyagok öregedés gátló -t tartalmaznak, azonban az évek során az anyag sárgul, öregszik, így több éves rendelés kiegészítése során színeltérések lehetségesek. A 293 mm magas és annál magasabb méretű fiókelőket tele ajtó mintával gyártjuk és üveges kivitelben is rendelhető, kivétel a Design-B, C, D típusú ajtók, ahol a 293 mm helyett, 335 mm a magasság. A 295 mm alatti egyedi méretek esetében a termék kivitelezése eltérhet a standard méretű terméktől,ezért ilyen esetben kérjük, egyeztessen velünk! Az élek élléccel élzárva. Figyelem! A marásvonalakon (a keret belső élein) az MDF látszódik, mely a felületkezelés után a furnéros résztől eltérő képet mutathat. Fonatok, betétek felületkezeléséért felárat számolunk. Hordozóanyag: A keretszerkezet 18 mm-es két oldalon furnérozott MDF, a betét 6 mm-es két oldalon furnérozott MDF, ettől egyedi igény esetén sem áll módunkban eltérni. A korábbi táblázatban meg nem jelölt fafaj szín kombinációk elkészítésére is van lehetőség egyedi egyeztetés alapján. Fontosabb tudnivalók a Tömörfa frontokhoz Natúr ajtó rendelése esetén kérjük figyelni az egyértelmű jelölést: n natúrlakkozott, Pn pác nélkül. (FKn felületkezelés nélkül alatt, mi a Pn pác nélkülit értjük) Minden típus rendelhető szögletes sarokajtóként (üveges kivitelben is). tudnivalók, méretek megegyezőek a fóliázott frontoknál ismertetettel. Fa-Savaria típus rendelhető mosogató alatti kivitelben is. tudnivalók, méretek megegyezőek a fóliázott frontoknál ismertetettel. Üvegosztó léc rendelhető a frontokhoz. Fűszerfiók előlap minden típushoz rendelhető. Festés, pácolás egyedi színben is lehetséges, melyhez felárat számolunk + a felületkezelő anyag ára beszerzési áron (ez utóbbi kivétel, ha azt a vevő juttatja el hozzánk). Vállaljuk furnérozott, tömörfa bútorelemek fronttal megegyező felületkezelését is. Pótrendelést és minden egyedi festést csak egy mintaajtó számunkra történő megküldése után vállalunk. A felületkezelő anyagok öregedés gátlót tartalmaznak, azonban az évek során az anyag sárgul, öregszik, így több éves rendelés kiegészítés során színeltérések lehetségesek. A 293 mm magas és annál magasabb méretű fiókelőket tele ajtó mintával gyártjuk és üveges kivitelben is rendelhető. A 295 mm alatti egyedi méretek esetében a termék kivitelezése eltérhet a standard méretű terméktől, ezért ilyen esetben kérjük, egyeztessen velünk! Az 1695 mm-nél magasabb frontoknál fix osztó(k) javasoltak. Alkalmazása helyét a megrendelő határozza meg. gyártható nélküle is, de ebben az esetben vetemedésre nem vállalunk garanciát Fonatok, betétek felületkezeléséért felárat számolunk. Hordozóanyag: 20 mm vastagságú tömörfa keret, több fafajból, a betét vastagsága típusonként változik, de anyaga tömörfa, kivétel a Fa-Cornice és a Fa-Binario, melyek furnérozott MDF betéttel készülnek. ezektől egyedi igény esetén sem áll módunkban eltérni. A korábbi táblázatban meg nem jelölt fafaj szín kombinációk elkészítésére is van lehetőség egyedi egyeztetés alapján. T081 LIGNO MANIGLIA I.: Csak maga a fogantyú profil, ami minden marásunkra rárakható utólag. A RADO maráshoz hasonló elven működik, de rendelésen jól láthatóan kell jelölni, mert azt az élt ahova a fogantyú kerül (szélességi méret) nem marjuk! A fogantyút magában is értékesítjük, a minimális szélességi méret, amire rátehető: 150mm! A ferde rész fix méretű, a közte lévő rész változik. T082 LIGNO MANIGLIA II.: Csak maga a fogantyú profil, ami minden marásunkra rárakható utólag. A RADO maráshoz hasonló elven működik, de rendelésen jól láthatóan kell jelölni, mert azt az élt ahova a fogantyú kerül (szélességi méret) nem marjuk! A fogantyút magában is értékesítjük, a minimális szélességi méret, amire rátehető: 180mm! A fogó rész fix mérető, a két oldala változik. 34. oldal

38 Termék leírása TÖMÖRFA FRONTELEM MŰSZAKI ADATLAP Azonosító: CsMA-06 Kemény és lágylombos faanyagból előállított, profilmart, keretszerkezetű, tömör lemezbetétes, vagy üvegezhető, üveg falccal ellátott ajtólapok illetve fiókelő. Keretszerkezet összeépítése un. kontraprofilos csapozással. Felületük igény szerinti, oldószeres pácolással, majd poliuretán alap és fedőlakkal kezelt. Műszaki adatok A keret 20 mm vtg. tömör profilmart faanyag, a lemezbetét 11 mm vagy 7 mm vtg. szélességtoldott és profilmart faanyag vagy 7 mm vtg. kétoldalt színfurnérozott MDF lap. Nedvességtartalma 8 ± 2 % - ra mesterséges szárítással beállított. Az alapanyag alapvetően O-I. osztályú kemény- és lágylombos fűrészáru illetve furnérozott betétek esetén I. osztályú késelt színfurnérral borított MDF. A faanyag tulajdonságai megfelelnek az MSZ ISO 2299/1993 illetve MSZ /1988 szabvány előírásainak. Lemezanyagok tulajdonságai megfelelnek az, MSZ /1984, MSZ /1984, MSZ szabvány előírásainak. A ragasztás vizes bázisú, vízálló diszperziós ragasztóval, a felületkezelés oldószeres lakkpáccal és poliuretán lakkokkal történik. Felhasználási terület Mindazon felhasználási helyekre és területekre, ahol az 1-2 táblázatban feltüntetett tulajdonságok megfelelnek, elsősorban konyhai, és lakószoba bútorok frontfelületére. Tartósan magas relatív páratartalmú (több mint 60 %) helyiségekben alkalmazásuk kerülendő. Minőségi követelmények A tömör bútoralkatrészek mindkét felületén előforduló, szemrevételezéssel megállapítható küllemi hibák megengedett mértékét az 1. táblázat, az egyéb tulajdonságokat, jellemzőket a 2. táblázat tartalmazza. 1. táblázat Küllemi hiba Felület Hátoldal Felületi karcolás Nincs megengedve Megengedett, alkatrészenként 1db max. 10 mm hosszúságú Bevonó anyag réteget átütő karcolás Nincs megengedve Nincs megengedve Felületi repedés Nincs megengedve Nincs megengedve Benyomódás, kidudorodás Megengedett, ajtónként 1 db Megengedett, ajtónként 1db max. 1x1 mm max. 1x1 mm Megmunkálási nyomok Nincs megengedve Nincs megengedve Felületkezelés hibái (légbuborékok, Nincs megengedve Nincs megengedve kráteresedés, lakkmegfolyás, felválás) Ép, egészséges göcs Keretszerkezeten 10 mm átmérőig alkatrészenként 1 db Lemezbetéten 15 mm átmérőig Max. 2 db Keretszerkezeten 10 mm átmérőig Alkatrészenként 1 db Lemezbetéten 15 mm átmérőig Max. 2 db Tűgöcs Megengedett Megengedett Repedés, bél, szárnyas göcs Nem megengedett Nem megengedett Rovarrágás Nem megengedett Nem megengedett Álgesztes, kékült, fülledt, gombával fertőzött faanyag Nem megengedett Nem megengedett Rostfelválás, kiszakadás Nincs megengedve Max. 5 mm hosszban, tapaszolva megengedett 35. oldal

39 2. táblázat Tulajdonság, jellemzők Vizsgálati módszer Követelmény Az alkatrészek megengedett legnagyobb MSZ Főméretek tűrése ± 2,0 mm méret-, alak- és helyzettűrése Részméretek tűrése: - alkatrész hosszméret esetén ± 1 mm - keresztmetszeti méretek esetén ± 0,5 mm Alkatrészek egyenességének, illetve egysíkúságának tűrése: - lapszerkezet esetén 1,0 mm/m Szögeltérés tűrése: 1,0 mm/m Vegyi hatásokkal szembeni ellenálló képes- MSZ 9924 "K" - közepes ellenállású Hőállósági fokozat MSZ 9926 "K" - közepes ellenállású Mechanikai igénybevételekkel szembeni MSZ 9928 "E" - különleges ellenállású ellenálló képesség Klímaállósági fokozat MSZ 9930 "K" - közepes ellenállású Bútor élek ellenállósági fokozata MSZ 8367 "K" - közepes ellenállású Csomagolás Alkatrészenként külön-külön műanyag fóliába, majd gyűjtőcsomagolásba raklapon műanyag fóliába. A csomagolás megbontása után a maradék csomagot vissza kell zárni, hogy elkerüljük a lapok szennyeződését. Az alkatrészeket egymáson csúsztatni TILOS! Tárolás Fedett, időjárástól védett helyen tárolható. Por és nedvesség, közvetlen napsugárzás ellen a terméket védeni kell! Tisztítás A felület tisztítása enyhén mosószeres vízzel és puha ruhával végezhető el. A felületek tisztítására maró anyag, vagy por alakú tisztítószereket használni nem szabad! Egyéb FIGYELEM! A fa, mint természetes alapanyag, szöveti jellemzőiből adódó szín- és rajzolatbeli inhomogenitását a felületkezelés csak tompítani tudja, így az egyes megrendelések, ajtólapok, alkatrészek rajzolatában eltérések, színében árnyalatnyi különbségek lehetségesek (akác esetében ez az eltérés akár több árnyalatnyi is lehet). A frontelemek felületének színe az idő múlásával változik ( öregedési folyamatok játszódnak le, elsősorban a különböző fényforrások UV tartománya, másodsorban a levegő oxigéntartalma miatt), ezért az egyes megrendelések egymáshoz, illetve a színmintákhoz viszonyított színében eltérések tapasztalhatók. Vegyes szerkezetű (tömörfa, furnérozott betéttel) ajtólapoknál a keret és a betét között a fa, mint alapanyag, eltérő megmunkálásából adódóan (gyalult ill. hasított felület, rostátvágási sajátosságok stb.) eltérések tapasztalhatók a rajzolat és a szín tekintetében egyaránt. Tartósan alacsony relatív páratartalmú (40-35% alatti relatív páratartalom) helyiségekben (pl. téli időszakban, központi fűtéses helyiségek) a keretszerkezet és lemezbetét csatlakozásánál színeltérés, az ajtólap élén a függőleges és vízszintes keretdarabok csatlakozásánál tizedmilliméter nagyságrendű szinteltérés tapasztalható. 36. oldal

40 Termék leírása FURNÉROZOTT MDF FRONTELEM MŰSZAKI ADATLAP Azonosító: CsMA-05 Színfurnérozott MDF lapanyagból előállított, profilmart, keretszerkezetű, tömör lemezbetétes, vagy üvegezhető, üveg falccal ellátott ajtólapok illetve fiókelő. Keretszerkezet összeépítése un. kontraprofilos csapozással. Felületük igény szerinti, oldószeres pácolással, majd poliuretán alap és fedőlakkal kezelt. Műszaki adatok A keret 20 mm vtg. színfurnérozott MDF lap, a lemezbetét 4 mm vtg. 11 mm vtg., különféle kialakítású rátéttel díszítve, vagy 7 mm vtg., díszítés nélküli színfurnérozott MDF lap. A lemezanyagok borítása I. o. késelt színfurnérral, A/B minőségben. Tulajdonságai megfelelnek az MSZ EN 316 illetve EN 622, MSZ /1984, MSZ /1984, MSZ szabvány előírásainak. A ragasztás vizes bázisú vízálló diszperziós ragasztóval, a felületkezelés oldószeres lakkpáccal és poliuretán lakkokkal történik. Minőségi követelmények A furnérozott bútoralkatrészek mindkét felületén előforduló, szemrevételezéssel megállapítható küllemi hibák megengedett mértékét az 1. táblázat, az egyéb tulajdonságokat, jellemzőket a 2. táblázat tartalmazza. 1. táblázat Küllemi hiba Felület Hátoldal Felületi karcolás Nincs megengedve Megengedett, alkatrészenként 1db max. 10 mm hosszúságú Bevonó anyag réteget átütő karcolás Nincs megengedve Nincs megengedve Felületi repedés Nincs megengedve Nincs megengedve Benyomódás, kidudorodás Megengedett, ajtónként 1 db Megengedett, ajtónként 1db max. 1x1 mm max. 1x1 mm Megmunkálási nyomok Nincs megengedve Nincs megengedve Felületkezelés hibái (légbuborékok, Nincs megengedve Nincs megengedve kráteresedés, lakkmegfolyás, felválás) Rostfelválás, kiszakadás Nincs megengedve Max. 5 mm hosszban, tapaszolva megengedett 2. táblázat Tulajdonság, jellemzők Vizsgálati módszer Követelmény Az alkatrészek megengedett legnagyobb MSZ Főméretek tűrése ± 2,0 mm méret-, alak- és helyzettűrése Részméretek tűrése: - alkatrész hosszméret esetén ± 1 mm - keresztmetszeti méretek esetén ± 0,5 mm Alkatrészek egyenességének, illetve egysíkúságának tűrése: - lapszerkezet esetén 1,0 mm/m Szögeltérés tűrése: 1,0 mm/m Vegyi hatásokkal szembeni ellenálló képes- MSZ 9924 "K" - közepes ellenállású Hőállósági fokozat MSZ 9926 "K" - közepes ellenállású Mechanikai igénybevételekkel szembeni MSZ 9928 "E" - különleges ellenállású Ellenálló képesség 37. oldal

41 Klímaállósági fokozat MSZ 9930 "K" - közepes ellenállású Bútor élek ellenállósági fokozata MSZ 8367 "K" - közepes ellenállású Felhasználási terület Mindazon felhasználási helyekre és területekre, ahol az 1-2 táblázatban feltüntetett tulajdonságok megfelelnek, elsősorban konyhai, és lakószoba bútorok frontfelületére. Tartósan magas relatív páratartalmú (több mint 60 %) helyiségekben alkalmazásuk kerülendő. Csomagolás Alkatrészenként külön-külön műanyag fóliába, majd gyűjtőcsomagolásban, raklapon műanyag fóliába. A csomagolás megbontása után a maradék csomagot vissza kell zárni, hogy elkerüljük a lapok szennyeződését. Az alkatrészeket egymáson csúsztatni TILOS! Tárolás Fedett, időjárástól védett helyen tárolható. Por és nedvesség, közvetlen napsugárzás ellen a terméket védeni kell! Tisztítás A felület tisztítása enyhén mosószeres vízzel és puha ruhával végezhető el. A felületek tisztítására maró anyag, vagy por alakú tisztítószereket használni nem szabad! Egyéb FIGYELEM. A fa, mint természetes alapanyag, szöveti jellemzőiből adódó szín- és rajzolatbeli inhomogenitását a felületkezelés csak tompítani tudja, így az egyes megrendelések, ajtólapok, alkatrészek rajzolatában eltérések, színében árnyalatnyi különbségek lehetségesek. A frontelemek felületének színe az idő múlásával változik ( öregedési folyamatok játszódnak le, elsősorban a különböző fényforrások UV tartománya, másodsorban a levegő oxigéntartalma miatt), ezért az egyes megrendelések egymáshoz, illetve a színmintákhoz viszonyított színében eltérések mutatkoznak. Ez a jelenség cseresznye és éger furnéros frontelemeknél, az átlagosnál nagyobb mértékben tapasztalható. 38. oldal

42 AJTÓBETÉT FONATOK ÉS RÁCSOK, MÉRETRE VÁGVA Érvényes: től Megnevezés Cikkszám Menny. egys. Listaár(nettó) CATANIA FONAT VÁGOTT Kifutó M Ft CLASSICO FONAT VÁGOTT Kifutó M Ft DIAGON DÍSZRÁCS (45 -OS) VÁGOTT BÜKK Kifutó M Ft DIAGON DÍSZRÁCS (45 -OS) VÁGOTT CSER. Kifutó M Ft DIAGON DÍSZRÁCS (45 -OS) VÁGOTT FENYŐ Kifutó M Ft DIAGON DÍSZRÁCS (45 -OS) VÁGOTT JUHAR Kifutó M Ft DIAGON DÍSZRÁCS (45 -OS) VÁGOTT TÖLGY Kifutó M Ft RAVENNA FONAT VÁGOTT NATÚR Kifutó M Ft RAVENNA FONAT VÁGOTT VILÁGOS Kifutó M Ft SIENNA FONAT VÁGOTT NATÚR-NATÚR Kifutó M Ft SIENNA FONAT VÁGOTT NATÚR-ZÖLD Kifutó M Ft SIENNA FONAT VÁGOTT NATÚR-FEKETE Kifutó M Ft TOSCANA FONAT VÁGOTT NATÚR-FEHÉR Kifutó M Ft TOSCANA FONAT VÁGOTT NATÚR-KÉK Kifutó M Ft TOSCANA FONAT VÁGOTT NATÚR-PIROS Kifutó M Ft TOSCANA FONAT VÁGOTT NATÚR-NATÚR Kifutó M Ft VERTIGO DÍSZRÁCS (ÁLLÓ) VÁGOTT BÜKK Kifutó M Ft VERTIGO DÍSZRÁCS (ÁLLÓ) VÁGOTT CSER. Kifutó M Ft VERTIGO DÍSZRÁCS (ÁLLÓ) VÁGOTT ÉGER Kifutó M Ft VERTIGO DÍSZRÁCS (ÁLLÓ) VÁGOTT FENYŐ Kifutó M Ft VERTIGO DÍSZRÁCS (ÁLLÓ) VÁGOTT TÖLGY Kifutó M Ft Minden fonat és díszrács csak a készlet erejéig rendelhető! AJTÓBETÉT ÜVEGEK FLUITIS MATT Ft/m2 KILIM Ft/m2 SATINATO ROSA Ft/m2 UADI ROSA Ft/m2 PARSOL 5100 Ft/m2 SAVMART 8300 Ft/m2 FLOAT 4100 Ft/m2 TÜKÖR 4000 Ft/m2 BASAK Ft/m2 BRONZ FAKÉREG 5201 Ft/m2 BRONZ GÓTIK Ft/m2 BRONZ GRÍZ 4829 Ft/m2 BRONZ PARSZOL 5944 Ft/m2 FEHÉR GRÍZ 4458 Ft/m2 MASTELINE Ft/m2 MASTERCARRE Ft/m2 PUNTO Ft/m2 SANTUK Ft/m2 SAVMART FEHÉR Ft/m2 SAVMART KÉK Ft/m2 SAVMART ZÖLD Ft/m2 SCREEN 5944 Ft/m2 Tiffany üvegek: (Az árazás Ft/db áron, méretenként eltérő m 2 árral egyedi árazás alapján.) Minden minta sík és ívelt kivitelben is. CSILLAG GYERTYA INDIÁN NAPRAFORGÓ 39. oldal

43 M E L L É K L E T TIFFANI nettó ÜVEGÁRAK től /üvegezéssel/ Méret CSILLAG GYERTYA INDIÁN NAPRAFORGÓ 169x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Az árak, a táblázatban megadott üvegméretekre vonatkoznak! Ettől eltérő üvegméretek esetén, mindig a hozzá legközelebb álló nagyobb magassági és szélességi méret szerinti ár az érvényes. A széria méretű ajtókhoz, marásmintánként eltérő üvegméret tartozhat! Az árakból kedvezmény nem adható. 40. oldal

44 Érvényes: től Hajlított üveg árak Hajlított Tiffani Indián Gyertya Csillag Napraforgó Float Parsol barna, szürke Kilim Savmart Alt Deutsh - Gyertya oldal

45 ÜVEGMÉRET SZÁMOLÁSHOZ Falcolt üveges ajtótípusaink, üveg vagy egyéb betétek méreteinek kiszámításához Kód Minta Magasságból kivonandó (mm) Szélességből kivonandó (mm) M011 BELLO M012 BELLO CLASSIC M021 SERIE M031 PRIZMA M041 SUPERBO-A M042 SUPERBO-B M043 SUPERBO A EASY M044 SUPERBO A CLASSIC M051 SAPONE M052 SAPONE-L M053 SAPONE-U M061 FIORE-A M062 FIORE-B M071 PUNTO M072 PUNTO CLASSIC M081 FIUME M091 RIGATO M101 LINEA M111 SCALA M131 ORLO M132 ORLO II M133 RETRO-A Magasság mindig fix 245mm 130 M134 RETRO-B Magasság mindig fix 250mm 126 M135 RETRO-C M141 TENDA M151 FINESTRA M181 CORDONE M191 MANIGLIA-L M192 MANIGLIA-U M193 MANIGLIA-S M194 MANIGLIA-C M201 CANTO M211 SACRO M231 PIRAMIDE M241 REDŐS M251 IRIS M281 CUBICO TÖLGY M282 CUBICO DIÓ M341 ITALI M342 ITALI CLASSIC M411 TOWER M413 TOWER EASY M414 TOWER INVERSE M415 TOWER MODERN-A M416 TOWER MODERN-B M417 TOWER NÓRA M418 TOWER PIRAMIDE M421 ISEUM M431 VIOLA M441 FUTURO M461 CHEESE M471 GLASS M481 GLASS M501 FORTUNA M502 FORTUNA CLASSIC oldal

46 Kód Minta Magasságból kivonandó (mm) Szélességből kivonandó (mm) M511 ZEBRANO M531 GAVOTTA M541 BRANDO M551 FANDANGO M561 MELBA M601 PAVONE M642 LIA-MODERNO II M652 LIA-RUSZTIK II M661 LINY M671 DUPLEX M681 SWEDISH M682 SWEDISH-B M711 TACCOLA M751 GROSSO M761 ANDARE M771 RADO M801 RAINY M811 BUTTONS M821 TAPPANCS M841 CHAOS M851 RADIAL M861 OCEAN M871 CINTIA M901 TWICE M931 STAGE M951 GARAGE M971 FOLK M981 GREECE M982 GREECE-B M991 KÖRBEMART Üvegbefogató gumis megoldás esetén a fenti méreteken felül még plusz 4 mm-t le kell vonni a magasságból és a szélességből is! Üvegbefogó gumi nem alkalmazható a profil vékonysága miatt az alábbi marásoknál: Bello Classic, Itali Classic, Fortuna Classic, Orlo II., Retro-A, Canto, Melba, Lia-Moderno II., Lia-Rusztik II., Lia- Moderno III., Lia-Rusztik III. Üveges változatban nem kérhető fóliázott frontok: M221 Intarsio tölgy, M222 Intarsio dió, M291 Decowood tölgy, M292 Decowood dió, M331 Decomaniglia tölgy, M332 Decomaniglia dió Furnérozott ajtók betétméret számolása: Design A, B, C ajtóknál M - 172mm és Sz - 172mm, Design D ajtónál M - 147mm és Sz - 172mm. Tömörfa frontoknál egységesen M - 108mm és Sz - 108mm. T091 SERRANDA típus nem kérhető üvegesben! 43. oldal

47 1. SOS program Gyártási határidők 5 munkanap 2. Bérfóliázás 5 munkanap Hagyományos frontok melyekhez nem kell asztalos munka M011 BELLO M012 BELLO CL ASSIC M072 PUNTO CL ASSIC M081 FIUME M192 MANIGLIA-U M501 FORTUNA M871 CINTIA M193 MANIGLIA-S M502 FORTUNA CL ASSIC M931 STAGE M021 SERIE M091 RIGATO M194 MANIGLIA-C M511 ZEBRANO M971 FOLK M031 PRIZMA M101 LINEA M201 CANTO M531 GAVOTTA M981 GREECE M041 SUPERBO-A M111 SCALA M211 SACRO M541 BRANDO M982 GREECE-B M042 SUPERBO-B M131 ORLO M231 PIRAMIDE M551 FANDANGO M991 KÖRBEMART M043 SUPERBO-A EASY M132 ORLO II M241 REDŐS M561 MELBA M044 SUPERBO-A CLASSIC M133 RETRO-A M251 IRIS M661 LINY M051 SAPONE M134 RETRO-B M341 ITALI M671 DUPLEX M052 SAPONE-L M135 RETRO-C M342 ITALI CL ASSIC M681 SWEDISH M053 SAPONE-U M141 TENDA M413 TOWER EASY M682 SWEDISH-B M061 FIORE-A M151 FINESTRA M421 ISEUM M751 GROSSO M062 FIORE-B M181 CORDONE M431 VIOLA M761 ANDARE M071 PUNTO M191 MANIGLIA-L M441 FUTURO M811 BUTTONS Szoba bútorok M881 ALIDA M885 GRÉTA M888 JÁCINTA M882 ALIDA ÁGYELŐ M886 IDA M889 KARINA M883 BÍBORKA M887 IDA ÁGYELŐ M891 SZONJA 5 munkanap 5 munkanap 5. Frontok amik programozást igényelnek 8 munkanap M461 CHEESE M711 TACCOLA M851 RADIAL M601 PAVONE M801 RAINY M861 OCEAN M642 LIA- MODERNO II. M821 TAPPANCS M951 GARAGE M652 LIA-RUSZTIK II. M841 CHAOS 6. Asztalos munkát is igénylő frontok 8 munkanap 7. M221 INTARSIO TÖLGY M411 TOWER M414 TOWER M222 INTARSIO DIÓ INVERSE M281 CUBICO M415 TOWER TÖLGY MODERN-A M282 CUBICO DIÓ M416 TOWER MODERN-B Antikolt nem íves elemek M417 TOWER NÓRA M771 RADO M418 TOWER PIRAMIDE M471 GLASS-I M481 GLASS-II M901 TWICE Pánthelyfúrással rendelt frontok Tömörfa fogantyúprofilos frontok 13 munkanap Domború és homorú frontokat tartalmazó rendelések Bármely típusú ajtó üvegezéssel Apáca rácsos frontok Tömörfa és Furnéros frontok, valamint: M292 DECOWOOD, M331 DECOMANIGLIA, T091 SERRANDA Plexis (akril) Uni ajtók Plexis (akril) mintás, egyedi ajtók Elszívó kürtők 17 munkanap 17 munkanap 17 munkanap 25 munkanap 12 munkanap 15 munkanap 17 munkanap 15. Festett ajtók 15 munkanap + Egyedi marás és egyéb egyedi műveletek (Az egyedi plusz idő az alapidőhöz képest értendő. egyedi méretre nem vonatkozik) +3 munkanap Jelölt frontok rajzot igényelnek. Határidő a rajz beérkezésétől számítandó! A feltüntetett munkanapok számát a kiszállítás idejével meg kell növelni! Egyedi eseteknél a gyártási idő többszöröződhet! 44. oldal

48 ELSZÍVÓ KÜRTŐK Megnevezés Cikkszám Menny. egys. Listaár(nettó) ELSZÍVÓ KÜRTŐ E/60/ DB Ft ELSZÍVÓ KÜRTŐ E/90/ DB Ft ELSZÍVÓ KÜRTŐ I/60/ DB Ft ELSZÍVÓ KÜRTŐ I/90/ DB Ft ELSZÍVÓ KÜRTŐ I/90/ DB Ft ELSZÍVÓ KÜRTŐ SAROK/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/60/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/60/1 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/60/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/60/2 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/60/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/60/3 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/90/1 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/90/2 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC M/90/3 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/60/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/60/1 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/60/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/60/2 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/60/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/60/3 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/60/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/1 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/2 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/3 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/5 ANTIKOLT DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/ DB Ft ELSZÍVÓ KÜRTŐHÖZ DÍSZLÉC T/90/ DB Ft M fóliázott léc T fából készült léc A 60 illetve 90-es szám a kürtő szélességi méretét jelenti. Az utána következő 1, 2, 3 stb. szám típusazonosító. Érvényes: től E egyenes vonalvezetésű I íves vonalvezetésű kürtő. A megrendeléseknél a fenti azonosítókat kérjük használni. Bármely kürtő bármely díszléccel kérhető. A díszlécek éger, tölgy és bükk fafajokból, valamint fóliázott MDF- ből rendelhetőek! A megadott kürtőméretek díszléccel együtt értendőek. Kérésre, egyeztetés alapján a kürtők egyedi méretben is legyárthatóak (a 60- as és 90-es méret közötti tartományban). A kürtők, a palást és a díszlécek is kérhetőek felületkezelés nélkül. 45. oldal

49 Munkadíjak (nettó Ft) Lapszabászat: Élzárás normál (nem vízálló): 132,-/fm +anyagköltség (papír élfólia, műanyag élfólia-élléc, élfurnér, fa élléc) Élzárás PUR (vízálló): 500,-/fm +anyagköltség Élzárás hozott anyagból: 241,-/fm +anyagköltség Vágásdíj : 132,-/fm vagy 484,-/m2 Maradék kezelési felár: 150,-/m2 maradékra Egyéb kézi alakítás: 6100,-/óra (marás, szögbevágás, stb.) Marás CNC marógéppel 17600,-/óra Pánthelyfúrás: 82,-/db Duplungolás: 2640,-/db +anyagköltség plusz ragasztó: kétoldalas: 128,-/m2 vagy PU: 295,-/m2 Ajtóbetét behelyezés: 968,-/db (üveg, rács) Visszavágás, Frontvágás 360,-/DB Szögvágás 770,-/DB Szögvágás élzárása 600,-/DB Hátfal nútolás vagy falcolás 242,-/DB Íves marás 1 ív esetén (CNC) 2420,-/DB Íves marás több ív esetén (CNC) 6000,-/DB Íves élzárás ABS élfóliával (0,4) 1450,-/DB Íves élzárás ABS élléccel (2) 1930,-/DB UKW fogantyúzás 484,-/DB + fogantyú Munkalap kivágás 3850,-/DB Munkalap összemarás 4620,-/DB Összefúrás, lapraszerelés 2420,-/M2 Bútor összeállítás 6100,-/ÓRA Felületkezelés: Bérfestés 1 oldalas: Bérfestés 2 oldalas: Bérpácolás 1 oldalas: Bérpácolás 2 oldalas: Olajozás 1 rétegű 1 oldalas: Olajozás 1 rétegű 2 oldalas: Olajozás 2 rétegű 1 oldalas: Olajozás 2 rétegű 2 oldalas: Pácolás, lakkozás, antikolás 1 o.: Pácolás, lakkozás, antikolás 2 o.: 5000,-/m2 8300,-/m2 3520,-/m2 5880,-/m2 1820,-/m2 2970,-/m2 3580,-/m2 5950,-/m2 5900,-/m2 9830,-/m2 Egyéb: Plexis ajtó polírozás: Bérkontaktcsiszolás: 46. oldal 550,-/m ,-/óra

50 Megrendelő neve: "3D" MDF AJTÓFRONT MEGRENDELŐLAP Hivatkozási szám: Számlázási cím: Szállítási cím: 9791 Torony, Felsőőri u.- Ipartelep u 3. Tel: Fax: Üzlet tel: csercsics@csercsics.hu Megrendelés sorszáma: Tel-fax: Marást végző : Megrendelés dátuma: Ajtófront típusa: Ajtófront színe: Csiszolást végző : Összekészítést végző : Ragasztó felhordó : Fóliázást végző : Csomagoló : db Rendelt széria méret db Rendelt széria méret Rendelt m2 magasság szélesség magasság szélesség széria méret TELE AJTÓK Dátum Törzssz. Aláírás ÖSSZESÍTÉS tele: üveges: párkányléc: fénycsőtak.: szerelőléc: Adatrögzítő:. Másolat: Kiteljesítés: Összesen: ÜVEGES AJTÓK Feljegyzések: Szlev. Sz.:... Szla. Sz.:.. Párkányléc: Fénycsőtakaróléc: Szerelőléc: mennyiség (szál) Összesen: Szín Utánvét sz.: Utánvét ö.:.. Csomagszám: db Csomagsúly: kg megrendelő aláírása A dupla kerettel jelölt részt, a megrendelő tölti ki! Megrendelések lemondását, módosítását csak egy napon belül írásban tudunk elfogadni!

51 Megrendelő neve: FESTETT AJTÓFRONT MEGRENDELŐLAP Hivatkozási szám: Számlázási cím: Szállítási cím: 9791 Torony, Felsőőri u.- Ipartelep u 3. Tel: Fax: Üzlet tel: csercsics@csercsics.hu Megrendelés sorszáma: Tel-fax: Megrendelés dátuma: Marást végző : Összekészítést végző : Ajtófront típusa: Egyoldalas Csiszolást végző : Ajtófront színe: Festő: Ellenőr: (RAL, NCS) Csomagoló : db Kétoldalas Rendelt széria méret db Rendelt széria méret Rendelt m2 magasság szélesség magasság szélesség széria méret TELE AJTÓK Dátum Törzssz. Aláírás ÖSSZESÍTÉS tele: üveges: párkányléc: fénycsőtak.: szerelőléc: Adatrögzítő:. Másolat: Kiteljesítés: Összesen: ÜVEGES AJTÓK Feljegyzések: Szlev. Sz.:... Szla. Sz.:.. Párkányléc: Fénycsőtakaróléc: Szerelőléc: mennyiség (szál) Összesen: Szín Utánvét sz.: Utánvét ö.:.. Csomagszám: db Csomagsúly: kg megrendelő aláírása A dupla kerettel jelölt részt, a megrendelő tölti ki! Megrendelések lemondását, módosítását csak egy napon belül írásban tudunk elfogadni!

52 Megrendelő neve: "PLEXIS" AJTÓFRONT MEGRENDELŐLAP Hivatkozási szám: Számlázási cím: Szállítási cím: Tel-fax: Megrendelés dátuma: Ajtófront típusa*: Ajtófront színe*: db Rendelt méret magasság szélesség Megjegyzés TELE AJTÓK Vastagság*: 9791 Torony, Felsőőri u.- Ipartelep u 3. Tel: Fax: Üzlet tel: csercsics@csercsics.hu Megrendelés sorszáma: Minta típusa*: Minta neve, színe*: Élzárás* Típusa Színe A vastagság minden esetben a plexivel együtt értendő! Rendelt m2 ÖSSZESÍTÉS Rendelt m 2 : Folyamatok Dátum Aláírás Festés Ragasztás Vágás Élzárás Fúrás, marás Ellenőrzés Csomagol. Adatrögzítő:. Másolat: Kiteljesítés: Feljegyzések: Szlev. Sz.:... Szla. Sz.:.. Utánvét sz.: Utánvét ö.:.. Megjegyzés: A *-al jelölt rész kitöltendő vagy jelölendő! A beírt méret a végleges ajtóméret! Összesen: Csomagszám: db Csomagsúly: kg megrendelő aláírása Szekrényrajzot kérjük csatolni, kivétel natur UNI színek! A dupla kerettel jelölt részt, a megrendelő tölti ki! Megrendelések lemondását, módosítását csak egy napon belül írásban tudunk elfogadni!

53 TÖMÖRFA ÉS FURNÉROS AJTÓFRONT MEGRENDELŐLAP Megrendelő neve: Hivatkozási szám: Számlázási cím: Szállítási cím: 9791 Torony, Felsőőri u.- Ipartelep u. 3. Tel: Fax: Üzlet tel: Megrendelés sorszáma: Tel-fax: Megrendelés dátuma: Ajtófront típusa: Gyártáskísérő táblázat a hátoldalon! Ajtófront színe: db Rendelt széria méret Rendelt egyedi méret Rendelt m2 Rendelt m2 magasság szélesség magasság szélesség széria méret egyedi méret TELE AJTÓK ÖSSZESÍTÉS széria: széria üv.: egyedi: egyedi üv.: párkányléc: fénycsőtak.: Adatrögzítő:. Másolat: Kiteljesítés: Összesen: ÜVEGES AJTÓK Feljegyzések: Szlev. Sz.:... Szla. Sz.:.. Párkányléc: Fénycsőtakaróléc: Szerelőléc: mennyiség (szál) Összesen: Szín Utánvét sz.: Utánvét ö.:.. Csomagszám: db Csomagsúly: kg megrendelő aláírása A dupla kerettel jelölt részt, a megrendelő tölti ki! Megrendelések lemondását, módosítását csak egy napon belül írásban tudunk elfogadni!

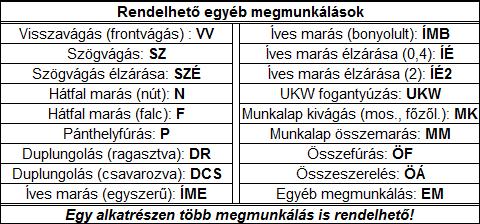

54 Csercsics Faipari KFT Torony, Felsőőri u.- Ipartelep u. 3. Tel: 94/ , Fax: 94/ , Üzlet tel: 94/ web: Megrendelő neve: LAPSZABÁSZATI MEGRENDELŐLAP Megrendelés sorszáma: Szerelvény Megnevezés db Számlázási cím: Tel-fax: Megrendelés dátuma: Élzárás típusok (1-9): (magasság=szálirány) Raklap sz. Tárolási h. Papír élzárás (csak bizonyos színeknél lehetséges, kérje eladóink segítségét, 0,4-es helyre kell beírni a kívánt típust) Szín Vastagsága Magasság Szélesség db Szín Szélesség db Élzárás db Szín Munkalap db Megmunkálás Élzárás 0,4 mm 2 mm jelölendő Magasság Megmunkálás Egyéb Élzárás 0,4 mm 2 mm jelölendő Magasság Szélesség Magasság Szélesség Megmunkálás Egész rendelendő munkalap(ok) száma: db db Dekopon Szélesség Rajz, megjegyzés a hátoldalon (jelölendő) Rendelt munkafolyamatok (eladó tölti ki) A megrendelést átvettem: átvevő dátum megrendelő aláírása Kérjük a megrendelőlapot olvashatóan, MILIMÉTERBEN kitölteni! (magasság=szálirány) ABS élzárás esetén az értéket az élzáróval együtt kell feltüntetni! (=kész méret)
