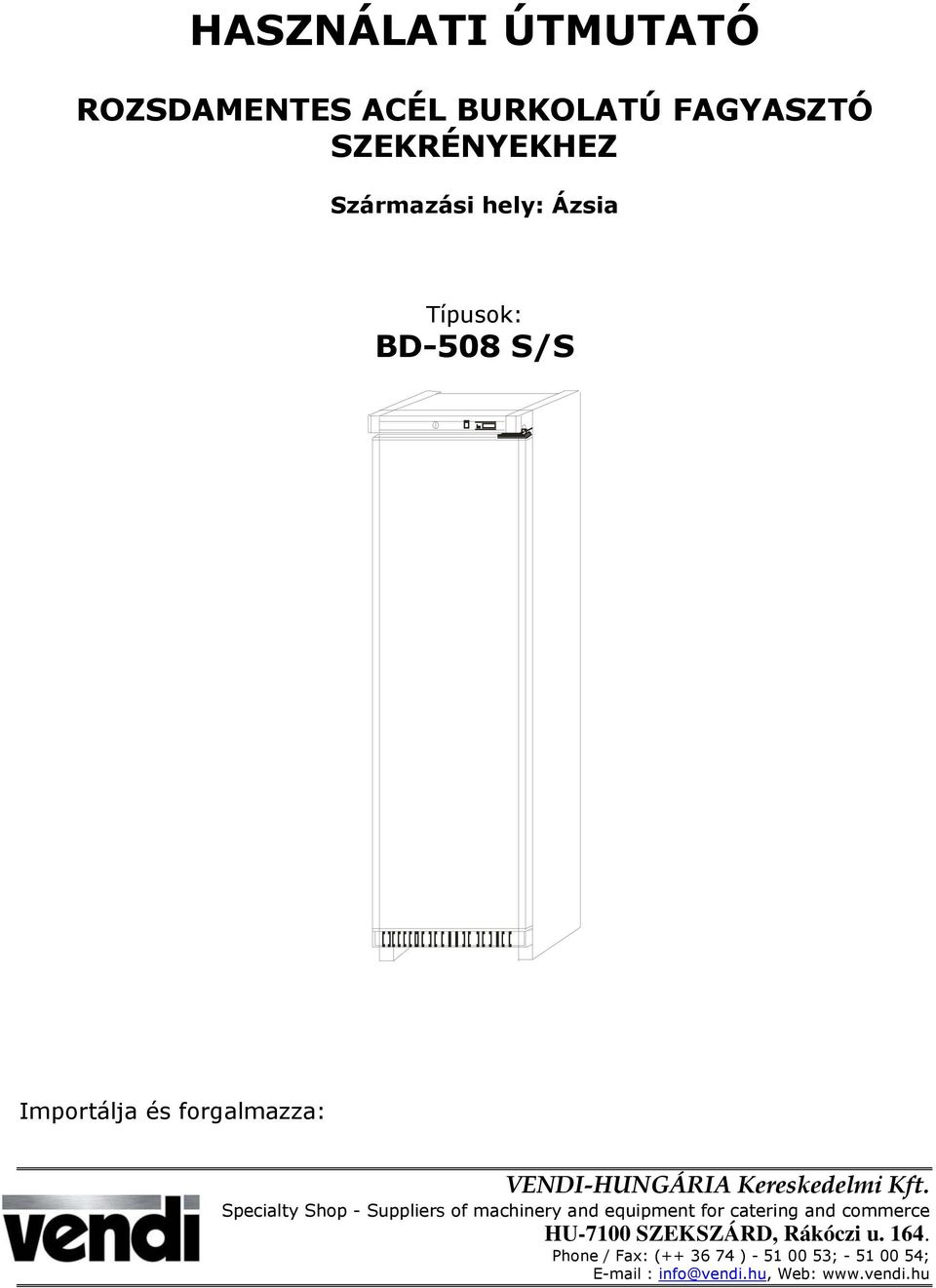

1 HASZNÁLATI ÚTMUTATÓ ROZSDAMENTES ACÉL BURKOLATÚ FAGYASZTÓ SZEKRÉNYEKHEZ Származási hely: Ázsia Típusok: BD-508 S/S Importálja és forgalmazza: VENDI-HUNGÁRIA Kereskedelmi Kft. Specialty Shop - Suppliers of machinery and equipment for catering and commerce HU-7100 SZEKSZÁRD, Rákóczi u Phone / Fax: ( ) ; ; info@vendi.hu, Web:

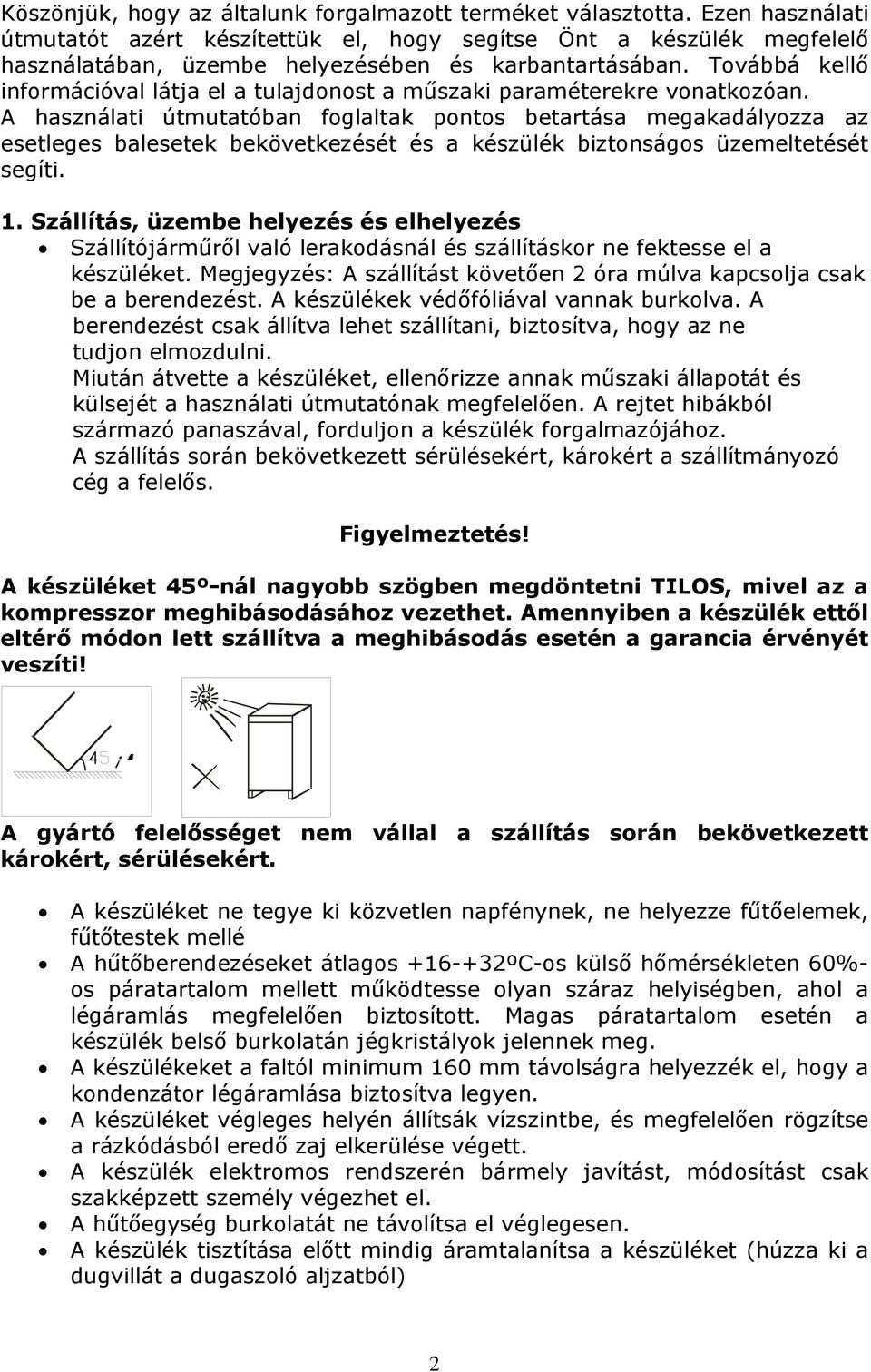

2 Köszönjük, hogy az általunk forgalmazott terméket választotta. Ezen használati útmutatót azért készítettük el, hogy segítse Önt a készülék megfelelő használatában, üzembe helyezésében és karbantartásában. Továbbá kellő információval látja el a tulajdonost a műszaki paraméterekre vonatkozóan. A használati útmutatóban foglaltak pontos betartása megakadályozza az esetleges balesetek bekövetkezését és a készülék biztonságos üzemeltetését segíti. 1. Szállítás, üzembe helyezés és elhelyezés Szállítójárműről való lerakodásnál és szállításkor ne fektesse el a készüléket. Megjegyzés: A szállítást követően 2 óra múlva kapcsolja csak be a berendezést. A készülékek védőfóliával vannak burkolva. A berendezést csak állítva lehet szállítani, biztosítva, hogy az ne tudjon elmozdulni. Miután átvette a készüléket, ellenőrizze annak műszaki állapotát és külsejét a használati útmutatónak megfelelően. A rejtet hibákból származó panaszával, forduljon a készülék forgalmazójához. A szállítás során bekövetkezett sérülésekért, károkért a szállítmányozó cég a felelős. Figyelmeztetés! A készüléket 45º-nál nagyobb szögben megdöntetni TILOS, mivel az a kompresszor meghibásodásához vezethet. Amennyiben a készülék ettől eltérő módon lett szállítva a meghibásodás esetén a garancia érvényét veszíti! A gyártó felelősséget nem vállal a szállítás során bekövetkezett károkért, sérülésekért. A készüléket ne tegye ki közvetlen napfénynek, ne helyezze fűtőelemek, fűtőtestek mellé A hűtőberendezéseket átlagos ºC-os külső hőmérsékleten 60%- os páratartalom mellett működtesse olyan száraz helyiségben, ahol a légáramlás megfelelően biztosított. Magas páratartalom esetén a készülék belső burkolatán jégkristályok jelennek meg. A készülékeket a faltól minimum 160 mm távolságra helyezzék el, hogy a kondenzátor légáramlása biztosítva legyen. A készüléket végleges helyén állítsák vízszintbe, és megfelelően rögzítse a rázkódásból eredő zaj elkerülése végett. A készülék elektromos rendszerén bármely javítást, módosítást csak szakképzett személy végezhet el. A hűtőegység burkolatát ne távolítsa el véglegesen. A készülék tisztítása előtt mindig áramtalanítsa a készüléket (húzza ki a dugvillát a dugaszoló aljzatból) 2

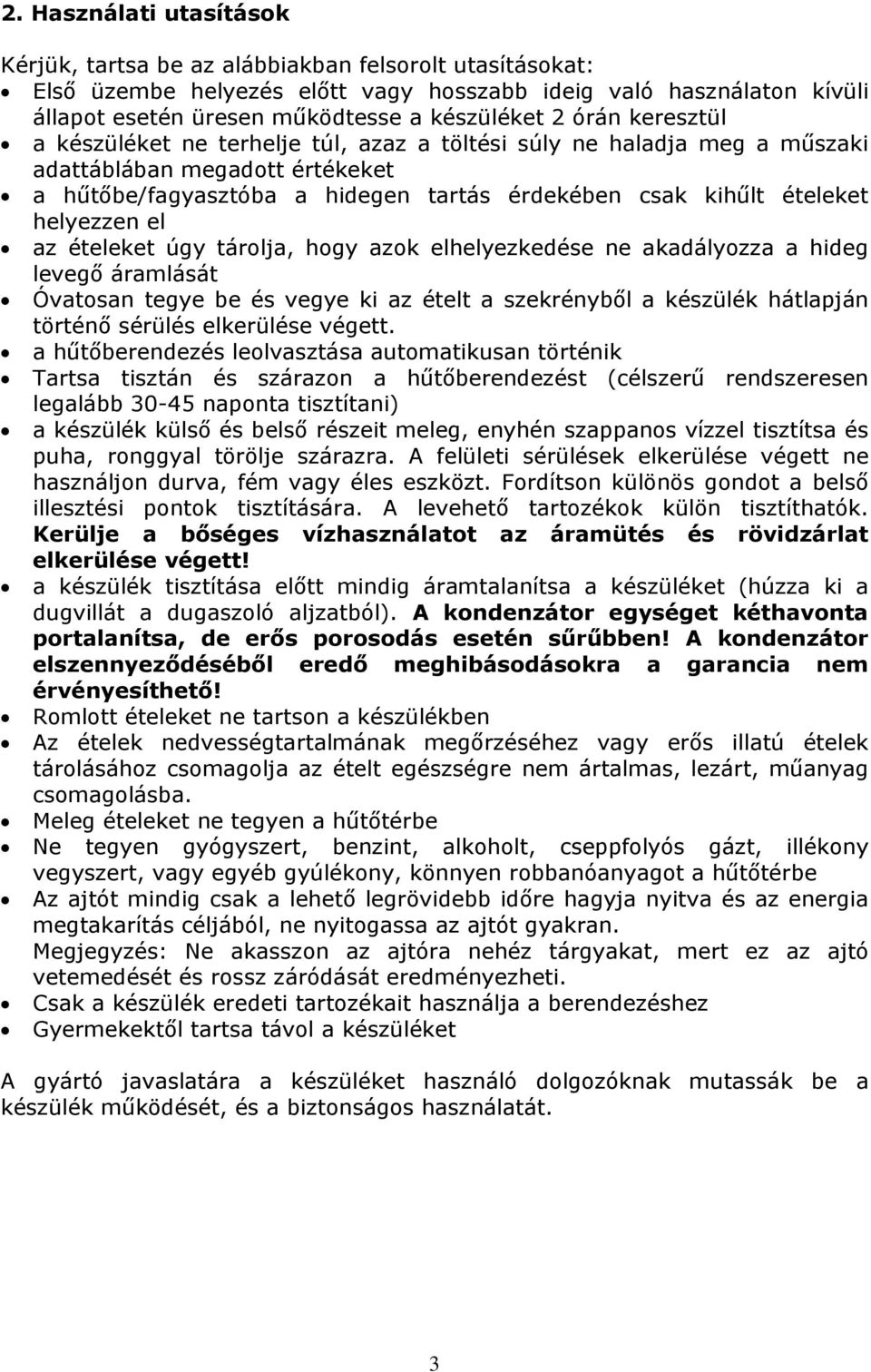

3 2. Használati utasítások Kérjük, tartsa be az alábbiakban felsorolt utasításokat: Első üzembe helyezés előtt vagy hosszabb ideig való használaton kívüli állapot esetén üresen működtesse a készüléket 2 órán keresztül a készüléket ne terhelje túl, azaz a töltési súly ne haladja meg a műszaki adattáblában megadott értékeket a hűtőbe/fagyasztóba a hidegen tartás érdekében csak kihűlt ételeket helyezzen el az ételeket úgy tárolja, hogy azok elhelyezkedése ne akadályozza a hideg levegő áramlását Óvatosan tegye be és vegye ki az ételt a szekrényből a készülék hátlapján történő sérülés elkerülése végett. a hűtőberendezés leolvasztása automatikusan történik Tartsa tisztán és szárazon a hűtőberendezést (célszerű rendszeresen legalább naponta tisztítani) a készülék külső és belső részeit meleg, enyhén szappanos vízzel tisztítsa és puha, ronggyal törölje szárazra. A felületi sérülések elkerülése végett ne használjon durva, fém vagy éles eszközt. Fordítson különös gondot a belső illesztési pontok tisztítására. A levehető tartozékok külön tisztíthatók. Kerülje a bőséges vízhasználatot az áramütés és rövidzárlat elkerülése végett! a készülék tisztítása előtt mindig áramtalanítsa a készüléket (húzza ki a dugvillát a dugaszoló aljzatból). A kondenzátor egységet kéthavonta portalanítsa, de erős porosodás esetén sűrűbben! A kondenzátor elszennyeződéséből eredő meghibásodásokra a garancia nem érvényesíthető! Romlott ételeket ne tartson a készülékben Az ételek nedvességtartalmának megőrzéséhez vagy erős illatú ételek tárolásához csomagolja az ételt egészségre nem ártalmas, lezárt, műanyag csomagolásba. Meleg ételeket ne tegyen a hűtőtérbe Ne tegyen gyógyszert, benzint, alkoholt, cseppfolyós gázt, illékony vegyszert, vagy egyéb gyúlékony, könnyen robbanóanyagot a hűtőtérbe Az ajtót mindig csak a lehető legrövidebb időre hagyja nyitva és az energia megtakarítás céljából, ne nyitogassa az ajtót gyakran. Megjegyzés: Ne akasszon az ajtóra nehéz tárgyakat, mert ez az ajtó vetemedését és rossz záródását eredményezheti. Csak a készülék eredeti tartozékait használja a berendezéshez Gyermekektől tartsa távol a készüléket A gyártó javaslatára a készüléket használó dolgozóknak mutassák be a készülék működését, és a biztonságos használatát. 3

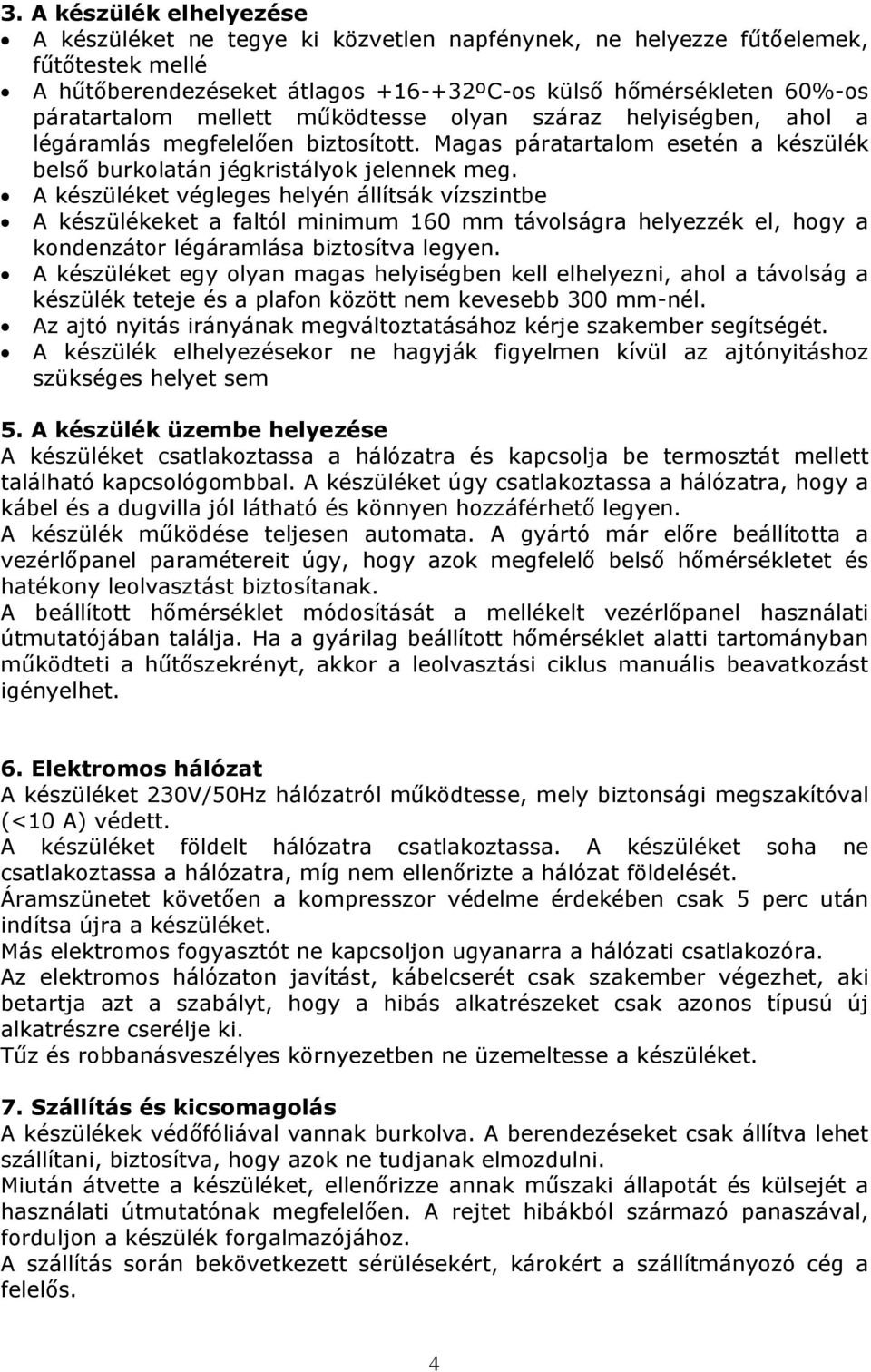

4 3. A készülék elhelyezése A készüléket ne tegye ki közvetlen napfénynek, ne helyezze fűtőelemek, fűtőtestek mellé A hűtőberendezéseket átlagos ºC-os külső hőmérsékleten 60%-os páratartalom mellett működtesse olyan száraz helyiségben, ahol a légáramlás megfelelően biztosított. Magas páratartalom esetén a készülék belső burkolatán jégkristályok jelennek meg. A készüléket végleges helyén állítsák vízszintbe A készülékeket a faltól minimum 160 mm távolságra helyezzék el, hogy a kondenzátor légáramlása biztosítva legyen. A készüléket egy olyan magas helyiségben kell elhelyezni, ahol a távolság a készülék teteje és a plafon között nem kevesebb 300 mm-nél. Az ajtó nyitás irányának megváltoztatásához kérje szakember segítségét. A készülék elhelyezésekor ne hagyják figyelmen kívül az ajtónyitáshoz szükséges helyet sem 5. A készülék üzembe helyezése A készüléket csatlakoztassa a hálózatra és kapcsolja be termosztát mellett található kapcsológombbal. A készüléket úgy csatlakoztassa a hálózatra, hogy a kábel és a dugvilla jól látható és könnyen hozzáférhető legyen. A készülék működése teljesen automata. A gyártó már előre beállította a vezérlőpanel paramétereit úgy, hogy azok megfelelő belső hőmérsékletet és hatékony leolvasztást biztosítanak. A beállított hőmérséklet módosítását a mellékelt vezérlőpanel használati útmutatójában találja. Ha a gyárilag beállított hőmérséklet alatti tartományban működteti a hűtőszekrényt, akkor a leolvasztási ciklus manuális beavatkozást igényelhet. 6. Elektromos hálózat A készüléket 230V/50Hz hálózatról működtesse, mely biztonsági megszakítóval (<10 A) védett. A készüléket földelt hálózatra csatlakoztassa. A készüléket soha ne csatlakoztassa a hálózatra, míg nem ellenőrizte a hálózat földelését. Áramszünetet követően a kompresszor védelme érdekében csak 5 perc után indítsa újra a készüléket. Más elektromos fogyasztót ne kapcsoljon ugyanarra a hálózati csatlakozóra. Az elektromos hálózaton javítást, kábelcserét csak szakember végezhet, aki betartja azt a szabályt, hogy a hibás alkatrészeket csak azonos típusú új alkatrészre cserélje ki. Tűz és robbanásveszélyes környezetben ne üzemeltesse a készüléket. 7. Szállítás és kicsomagolás A készülékek védőfóliával vannak burkolva. A berendezéseket csak állítva lehet szállítani, biztosítva, hogy azok ne tudjanak elmozdulni. Miután átvette a készüléket, ellenőrizze annak műszaki állapotát és külsejét a használati útmutatónak megfelelően. A rejtet hibákból származó panaszával, forduljon a készülék forgalmazójához. A szállítás során bekövetkezett sérülésekért, károkért a szállítmányozó cég a felelős. 4

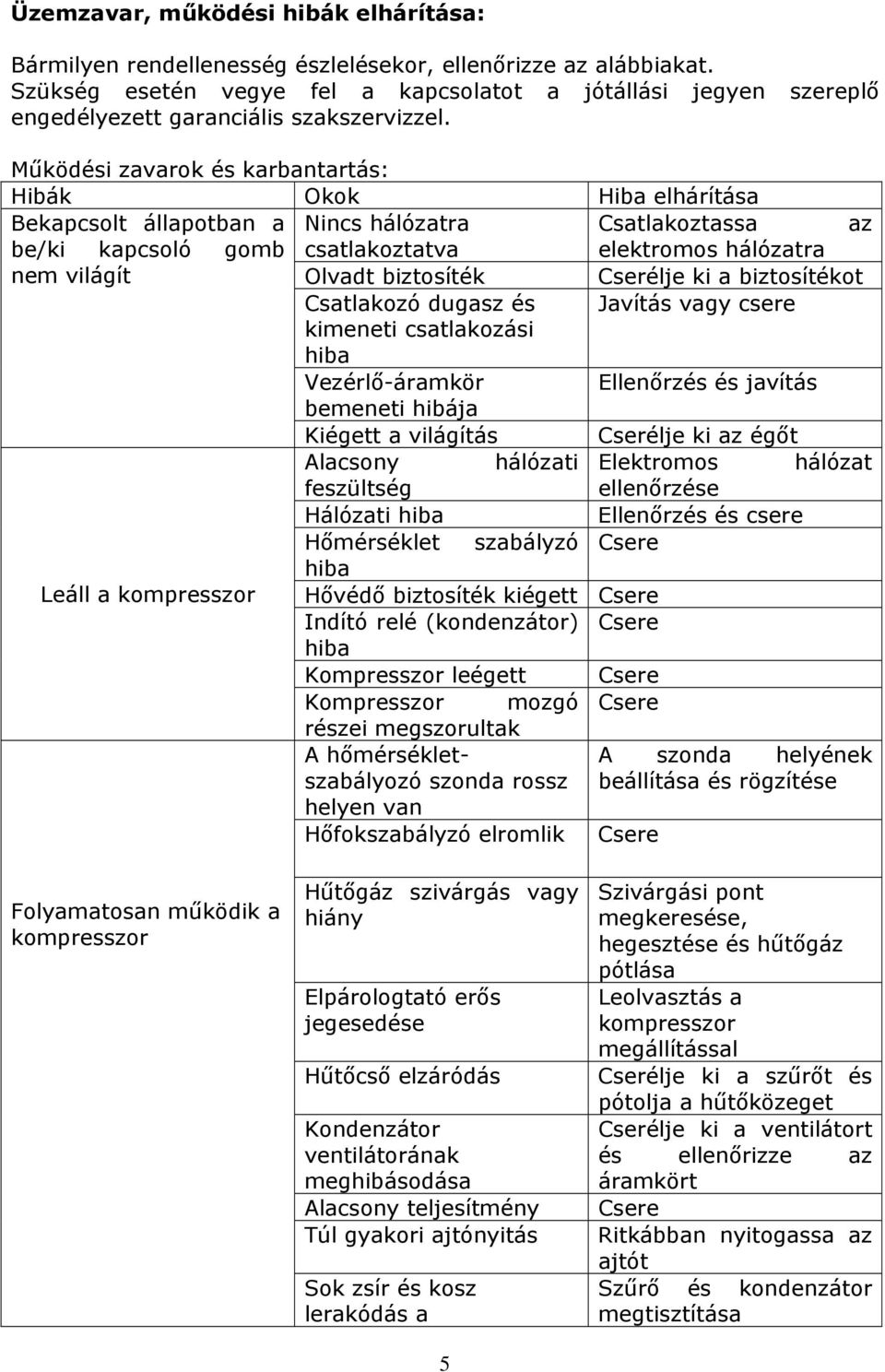

5 Üzemzavar, működési hibák elhárítása: Bármilyen rendellenesség észlelésekor, ellenőrizze az alábbiakat. Szükség esetén vegye fel a kapcsolatot a jótállási jegyen szereplő engedélyezett garanciális szakszervizzel. Működési zavarok és karbantartás: Hibák Okok Hiba elhárítása Bekapcsolt állapotban a Nincs hálózatra Csatlakoztassa az be/ki kapcsoló gomb csatlakoztatva elektromos hálózatra nem világít Olvadt biztosíték Cserélje ki a biztosítékot Csatlakozó dugasz és Javítás vagy csere kimeneti csatlakozási hiba Vezérlő-áramkör bemeneti hibája Ellenőrzés és javítás Kiégett a világítás Cserélje ki az égőt Alacsony hálózati Elektromos hálózat feszültség ellenőrzése Hálózati hiba Ellenőrzés és csere Hőmérséklet szabályzó Csere hiba Leáll a kompresszor Hővédő biztosíték kiégett Csere Indító relé (kondenzátor) Csere hiba Kompresszor leégett Csere Kompresszor mozgó Csere részei megszorultak A hőmérséklet- A szonda helyének szabályozó szonda rossz beállítása és rögzítése helyen van Hőfokszabályzó elromlik Csere Folyamatosan működik a kompresszor Hűtőgáz szivárgás vagy hiány Elpárologtató erős jegesedése Hűtőcső elzáródás Kondenzátor ventilátorának meghibásodása Alacsony teljesítmény Túl gyakori ajtónyitás Sok zsír és kosz lerakódás a 5 Szivárgási pont megkeresése, hegesztése és hűtőgáz pótlása Leolvasztás a kompresszor megállítással Cserélje ki a szűrőt és pótolja a hűtőközeget Cserélje ki a ventilátort és ellenőrizze az áramkört Csere Ritkábban nyitogassa az ajtót Szűrő és kondenzátor megtisztítása

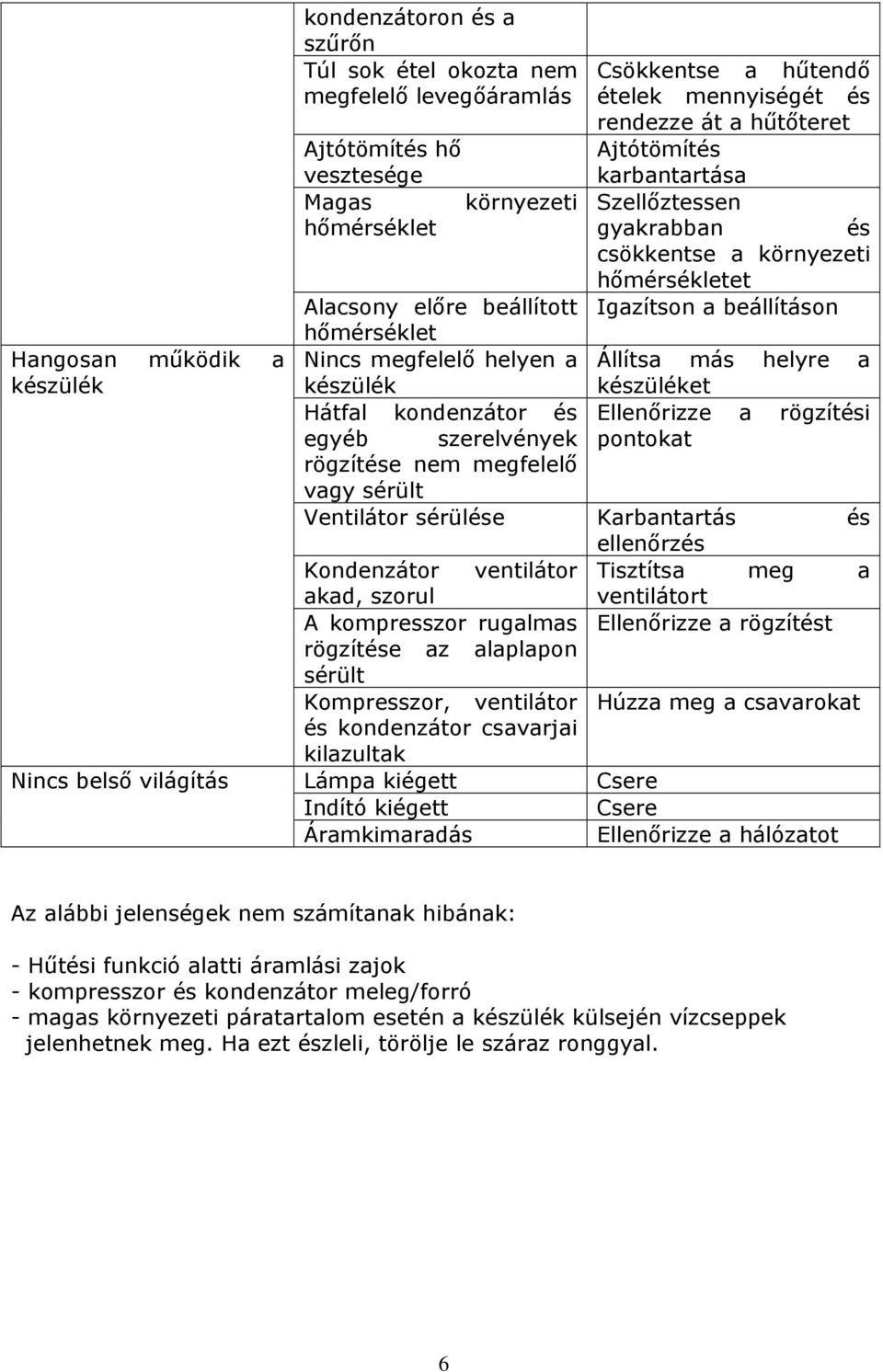

6 Hangosan működik a készülék Nincs belső világítás kondenzátoron és a szűrőn Túl sok étel okozta nem megfelelő levegőáramlás Ajtótömítés hő vesztesége Magas környezeti hőmérséklet Csökkentse a hűtendő ételek mennyiségét és rendezze át a hűtőteret Ajtótömítés karbantartása Szellőztessen gyakrabban és csökkentse a környezeti hőmérsékletet Igazítson a beállításon Alacsony előre beállított hőmérséklet Nincs megfelelő helyen a Állítsa más helyre a készülék készüléket Hátfal kondenzátor és Ellenőrizze a rögzítési egyéb szerelvények pontokat rögzítése nem megfelelő vagy sérült Ventilátor sérülése Karbantartás és ellenőrzés Kondenzátor ventilátor Tisztítsa meg a akad, szorul ventilátort A kompresszor rugalmas Ellenőrizze a rögzítést rögzítése az alaplapon sérült Kompresszor, ventilátor és kondenzátor csavarjai kilazultak Lámpa kiégett Indító kiégett Áramkimaradás Húzza meg a csavarokat Csere Csere Ellenőrizze a hálózatot Az alábbi jelenségek nem számítanak hibának: - Hűtési funkció alatti áramlási zajok - kompresszor és kondenzátor meleg/forró - magas környezeti páratartalom esetén a készülék külsején vízcseppek jelenhetnek meg. Ha ezt észleli, törölje le száraz ronggyal. 6

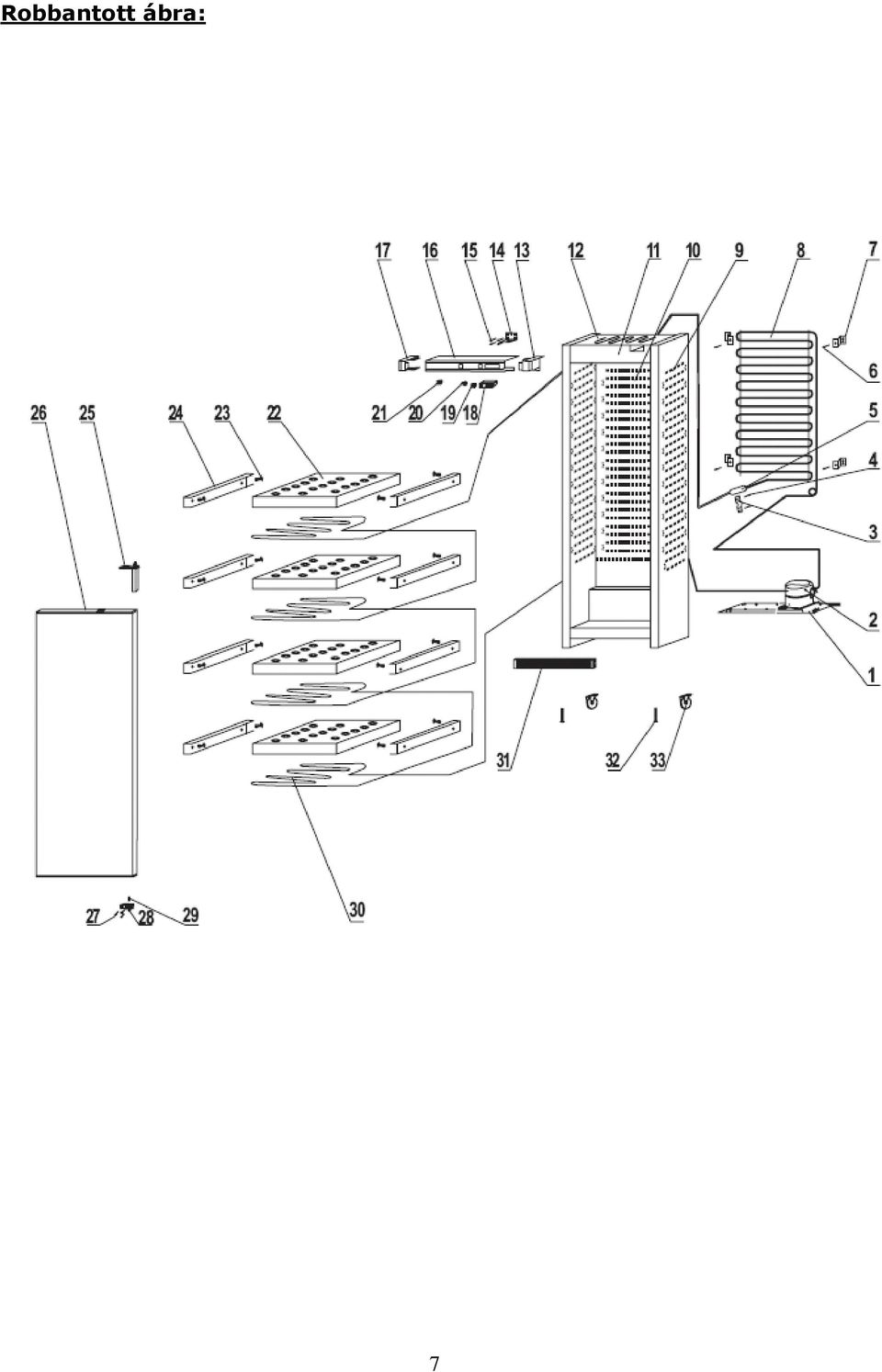

7 Robbantott ábra: 7

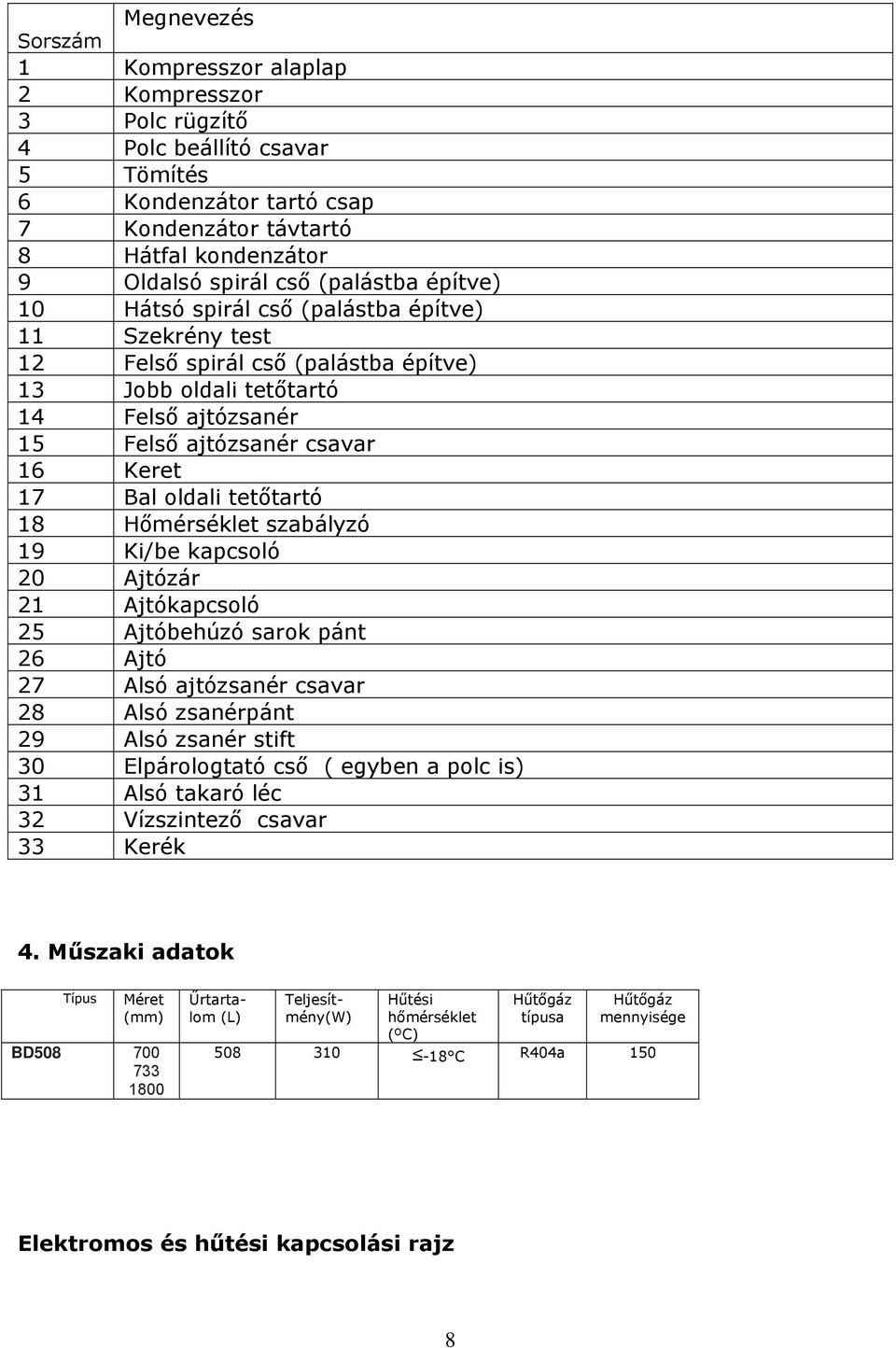

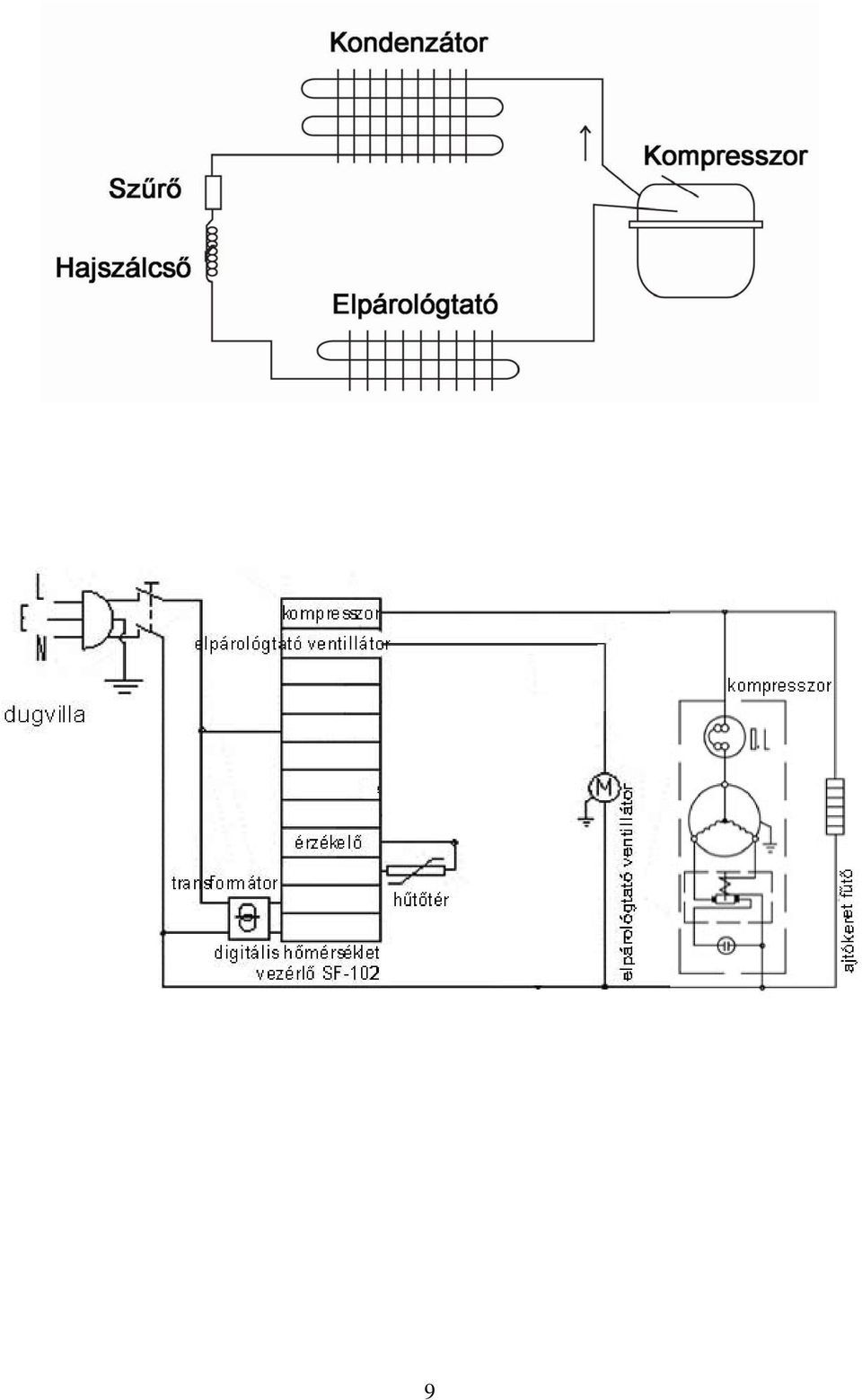

8 Megnevezés Sorszám 1 Kompresszor alaplap 2 Kompresszor 3 Polc rügzítő 4 Polc beállító csavar 5 Tömítés 6 Kondenzátor tartó csap 7 Kondenzátor távtartó 8 Hátfal kondenzátor 9 Oldalsó spirál cső (palástba építve) 10 Hátsó spirál cső (palástba építve) 11 Szekrény test 12 Felső spirál cső (palástba építve) 13 Jobb oldali tetőtartó 14 Felső ajtózsanér 15 Felső ajtózsanér csavar 16 Keret 17 Bal oldali tetőtartó 18 Hőmérséklet szabályzó 19 Ki/be kapcsoló 20 Ajtózár 21 Ajtókapcsoló 25 Ajtóbehúzó sarok pánt 26 Ajtó 27 Alsó ajtózsanér csavar 28 Alsó zsanérpánt 29 Alsó zsanér stift 30 Elpárologtató cső ( egyben a polc is) 31 Alsó takaró léc 32 Vízszintező csavar 33 Kerék 4. Műszaki adatok Típus Méret (mm) BD Űrtartalom (L) Teljesítmény(W) Hűtési hőmérséklet (ºC) Hűtőgáz típusa Hűtőgáz mennyisége C R404a 150 Elektromos és hűtési kapcsolási rajz 8

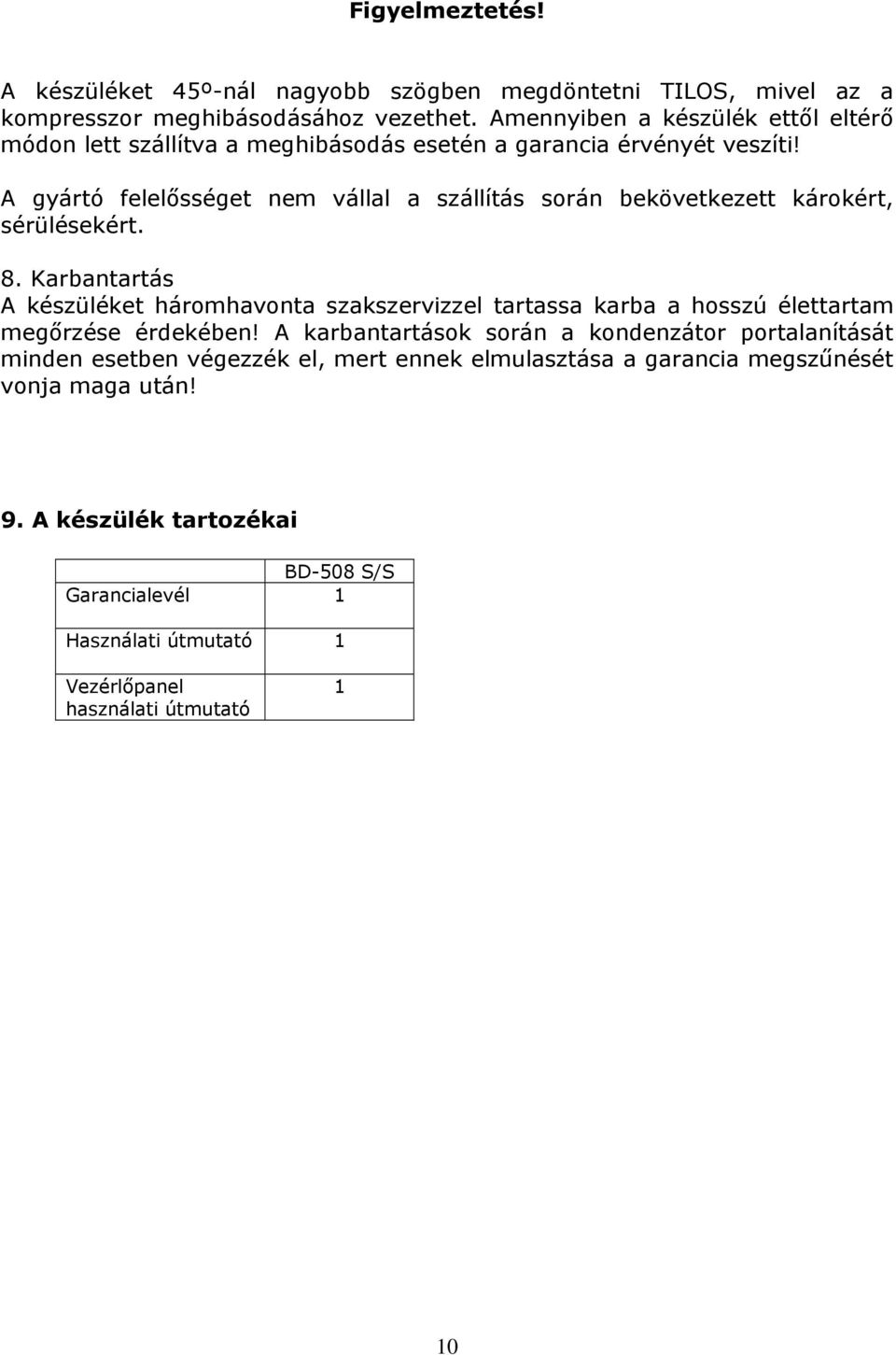

9 9
