1 Az ECR Ionforrás Laboratórium 20 éves története Pálinkás József a Magyar Tudományos Akadémia elnöke 60 éves Anyagfelületek funkcionalizálása ionokkal Kökényesi Sándor Debreceni Egyetem Kísérleti Fizikai Tanszék

2 Adott egy unikális, multifunkciós, 14.5 GHZ ECR ionforrás!???? Adott egy multifunkciós kutatócsoport, amelyben együttműködhetnek ionfizikával, anyagvizsgálatokkal, nanotechnológiával foglalkozó szakemberek az ATOMKI- ból és a Debreceni Egyetemről, és adott egy témavezető, aki érdekelt az új utak felfedezésében, irányzatok fejlesztésében!

3 Pálinkás József és a kezdő csoport: Kökényesi Sándor, Iván István, Szabó István, Biri Sándor, a csoport további növekedése: Takács Viktor, Csík Attila, Csarnovics István, Hegedüs Csaba, Rácz Richárd Háttér: Úttörő kutatások az USA-ban - National Institute of Standards and Technologymagasan töltött ionok különös kölcsönhatása a szilárdtestek felületével Első kutatások Európában Wienna University of Technology, Electron Beam Ion Trap (Dresden-EBIT)- magasan töltött ionok kölcsönhatása fém és dielektrikum kristályfelületekkel Egy sor különleges, fény-, elektron-, proton- nyalábokra érzékeny, funkcionális félvezető anyag, kristályok és üvegek, amorf rétegek vizsgálatai Debrecenben

4 Ion felület kölcsönhatás: alaptudomány és alkalmazás Mi történhet, amikor az ionok kölcsönhatnak a felülettel? - kis, termikus energiák : fizikai vagy kémiai szorpció vagy deszorpció ev : a molekulák atomokra bomlanak, kötődnek ev : atomokat üthetünk ki a felületből plazma maratás, elektronika - > 1000 ev : atomokat implantálunk adalékolás, elektronika Mindhárom esetben megtörténhet a felület FUNKCIONALIZÁLÁSA, azaz új tulajdonságok kialakulása : - nano- és mikrométer skálán változik a felület szerkezete, érdessége - változhat az összetétele, a vegyi kötések jellege - változik a reakcióképessége Alkalmazás: tisztítás, vékonyítás, litográfia, adalékolás, mechanikai, optikai és elektromos paraméterek, illetve vegyi, biológiai kölcsönhatások megváltoztatása

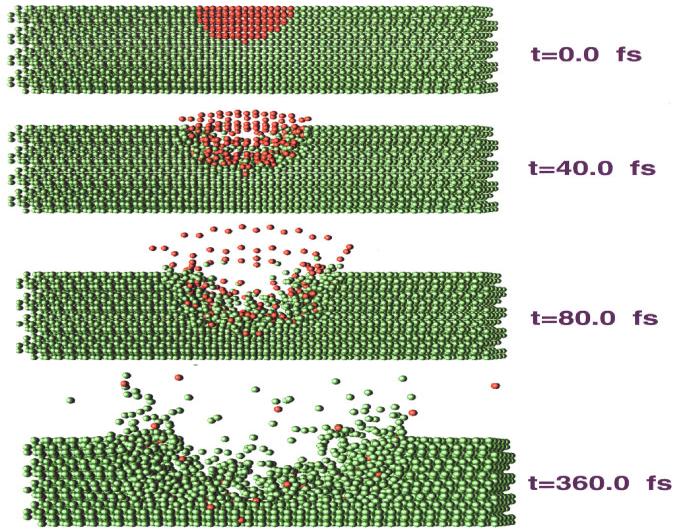

5 Általános tapasztalat: Néhány száz elektronvoltig gyorsan növekszik a porlasztás γ s hatásfoka, ezen felül már nem függ a bombázó ion kinetikai energiájától: γ s = M i /E t (M i +M t ), ahol E t felületi kötések energiája, M i és M t a bombázó és a felületi atomok tömege. Mi van, ha a töltést, a potenciális energiát változtatjuk? Kezdetek... Ezt várták... J. D. Gillaspy, PHYSICAL REVIEW B VOLUME 55, NUMBER 4 15 JANUARY 1997-II

6 Közben ezeket látták: Friedrich Aumayr 1,6, Stefan Facsko 2, Ayman S El-Said 1,2,3, Christina Trautmann 4 and Marika Schleberger 5, J. Phys.: Condens. Matter 23 (2011) (23pp)1 Institute of Applied Physics, TU Wien, 2 Institut f ur Ionenstrahlphysik und Materialforschung, Helmholtz-Zentrum Dresden-Rossendorf, 3 Physics Department, Faculty of Science, Mansoura University, Egypt4 GSI Helmholtz Centre for Heavy Ion Research, Darmstadt, Germany,5 Fakult at f ur Physik, Universit at Duisburg-Essen, Germany Topographic contact mode AFM images of CaF2(111) surfaces after irradiation with (a) 870 MeV Xe ions of cm 2 Hillocks formed on the surface of CaF2(111) single crystals: (a) mean hillock volume as a function of electronic energy loss of SHI (b) Mean hillock volume as a function of potential energy of highly charged Xeq+ ions The threshold(s) for nanohillock formation are indicated

7 A kutatásaink fókuszában főleg a laza szerkezetű, Van-der-Waals és kovalens, ionos kötések kombinációjával rendelkező félvezetők voltak. Ezek az anyagok lehetnek egy- vagy kétdimenziós, viszonylag könnyen felbontható szerkezeti elemeket tartalmazó egykristályok ( például Se, SbSI és GaSe), láncolatos vagy réteges elemeket tartalmazó kalkogenid üvegek (GeS 2 ), belőlük készült vékonyrétegek és nanoréteges struktúrák. Ezt láttuk mi különböző funkcionális félvezető anyagokon: 1) Xe +21 kölcsönhatása SbSI kristály sík, hasított felületével: AFM által előállított 3D és felülnézeti kép, valamint a kapott felületi domborzatok keresztmetszete.

8 2) Se felületek bombázása Belövés előtt KeV Xe q+ ionok Belövés után (Xe 20+ ) Belövés után (Xe 24+ )

9 A stimulált változások lehető közös mechanizmusát vizsgáltuk azáltal, hogy az AsSe rétegeket Ne +q (q=4 8) ionokkal bombáztuk. A nagyobb töltésű ionok nagyobb energiát veszíthetnek, de kisebb a behatolási mélységük T/T nm fluence,10 14 ion/cm nm vastag AsSe réteg optikai áteresztésének változása 600 és 640 nm hullámhosszon Ne q+ (q=4..8) ionok bombázása után 1.1 T/T nm fluence, ion/cm 2 (T/T 0 ) sat, rel. units Incident ion charge A sötétedés telítési állapotának függvénye az ionok töltésétől.

10 További érdekességek: 1.Ballisztikus keverés (multirétegek) 3-5 nm, Co/Pt, stb.(se/as2s3 nanomultirétegek) 2. Amorfizáció-kristályosítás (felület megmunkálása, finom maratás) Se, SeTe, Implantáció (félvezetők) 180 KeV, /cm2 + hőkezelés Au nanoszemcsék kialakítása, lokalizált plazmonok 4. Ionok által stimulált változások (hibák, kristálycsírák kialakítása a Ti felületen 5. Erős kötéssel rendelkező, biokompatibilis fedőrétegek (C60, Au, Si, Ce) (Biokompatibilis anyagok felületi aktiválása (strukturálása, funkcionalizálása) mikro-és nano-skálán 6. Cirkónium (Zr) kerámiák felületének funkcionalizálása szilícium (Si) ionokkal. Felületi aktivitás növelése (szilán SiH4 molekulák képződnek)

11 A lézerfény hatására változik a Se, kalkogenid rétegek optikai áteresztése és a vastagsága is, csakúgy, mint a deuteronok hatására. As 2 S 3 rétegek 240 kev Ne +8 ionok ( ion/cm 2 ) hatására sötétednek, de nem tágulnak, csak ion/cm 2 expozíció után látható a maratás nyoma ( és ezen belül a beütések által növesztett dombok ). Tehát finoman kombinálható a maratás és a lokális domborzatok kialakítása

12 Au ionok maratással kísért implantálása GeS rétegbe: maszkolt felület besugárzás utáni AFM képe

13 Biokompatibilis Ti-implantátumok felületét sugároztuk be nagy- és kisebb sűrűségű, különböző töltésekkel rendelkező Ar-ion nyalábbal azzal a céllal, hogy összehasonlítási alapot kapjunk a nanoskálán történő felületi módosításokhoz. Fulleréneket kötöttünk a Ti (TiO2) felületre, megcélozva a további aktív molekulák, gyökök kötését és ezáltal a csontsejtek gyorsabb növekedését. A C60 igen aktív, molekulák és gyökök köthetők a felületére.

14 Human embryonic bone cells were cultured onto the Ti substrates for 48 hours (type: palatal mesenchymal pre-osteoblast, HEPM 1486, ATCC) Cells dual labeled with special markers (FITC-falloidin), actine and vinculine Confocal imaging: laser scanning microscope (LSM 510, Carl Zeiss). Bone cells grown on glass Bone cells grown on Ti+C60 (250 ev)

15 Osteoblastok növekedése Üvegen, kontrol 4A Ti Ti, C60- plasma 8 Ti Üvegen., kontrol 5A Ti

16 A teljes mechanizmus még mindig nem ismert, sok a lehetőség...
