1 Térfogatáram szabályozó VRA-Q Smart Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Tartalom Leírás... 3 Alkalmazási terület... 4 Beépítés... 4 Kialakítás... 5 Kivitel... 5 Tartozékok... 5 Kivitel és méretek... 5 Méretek... 5 Tartozékok, méretek... 5 Műszaki adatok... 7 Térfogatáram tartomány... 8 Belimo komponensek műszaki adatai... 9 Belimo komponensek üzemi vezérlése... 9 Kapcsolási rajzok...10 Üzemi potenciométer beállítása / képletek...12 A szabályozó műszaki adatai...13 Működés ellenőrzés...13 Üzembehelyezés PC-eszköz segítségével...14 Üzembehelyezés beállító- és diagnosztikai ké-szülékkel ZTH-GEN (Belimo)...15 Karbantartás / Szerviz...16 Jelmagyarázat...16 Rendelési adatok...17 Kiírási szöveg /23-2

3 Leírás A VRA-Q-Smart jellemzője az egyszerű méretezés, a nagy mérési pontosság, a rövid építési hossz és nagy részben lefedi a térfogatáram szabályozókkal szemben támasztott szokásos követelményeket. - egyszerű méretezés a csővezeték névleges átmérője szerint. Az egyszerű méretezés időt takarít meg és tervezői biztonságot nyújt. - nagy mérési pontosság A nagy mérési pontosság alapján ívek után is elég 1 x D egyenes rááramlási távolságot tartani. - légtömören záródó lamellák a 3. osztály DIN EN 1751 szerint - ház légtömörsége a B osztály DIN EN 1751 szerint - csappantyú tengely csapágyazása karbantartásmentes műanyagból - szabályozó gyári elő beállítása A szabályozókat gyárilag kalibrálják: a gyári előbeállítás szükségtelenné tesz a helyszíni beállítási munkákat. Ha mégis utólagos módosításra van szükség, a V min és V max beállítását ZTH-GEN beállító készülékkel egyszerűen el lehet végezni. A szabályozó kalibrálására 12 m/s alapú áramlási sebesség görbe szolgál. Az állandó térfogatáramú szabályozás esetén a V min értéket állítják be a kívánt állandó térfogat értékre. - manipulációbiztos. Mivel a térfogatáramok megváltoztatása csak a ZTH-GEN készülék segítségével lehetséges, így a szabályozót nem lehet manipulálni. Az egyszerű forgó potenciométerek nem manipulációbiztosak. - nem szükséges utólagos helyszíni térfogatáram beállítás. A gyári előbeállításnak köszönhetően nem kell a térfogatáram szabályozót a helyszínen beállítani. Így a térfogatáram szabályozó beállításának a felelőssége nem a szerelőt terheli. A szerelési idő is csökken, mivel a szabályozót nem kell a helyszínen beállítani. - működési ellenőrzés ZTH-GEN készülékkel lehetséges. A VRA-Q-Smart térfogatáram szabályozó már gyárilag működésvizsgálaton esik keresztül. A légmennyiség helyszíni megváltoztatásánál a működésvizsgálatot a ZTH-GEN készülékkel egyszerűen el lehet végezni. - egyszerű légmennyiség változtatás a ZTH-GEN készülékkel. Ha a gyárilag beállított légmennyiségeket a helyszínen meg kell változtatni, az a ZTH-GN készülékkel egyszerűen lehetséges. Álmennyezetbe épített szabályozó esetén a ZTH-GEN készülék csatlakoztatható és beállítást és a vizsgálatot a helyiségből kényelmesen el lehet végezni. Ez előny a potenciométer beállítással szemben, mivel a potenciométer az álmennyezetekben nagyon gyakran nehezen hozzáférhető és látható. Ha a légmennyiség változás olyan nagy, hogy a kalibrálási görbét el kell állítani, úgy a szabályozót a gyárban újra kell kalibrálni vagy a gyári vevőszolgálat által a helyszínen kell kalibrálási görbét megváltoztatni. - lefedi a térfogatáram szabályozókkal szemben támasztott szokásos követelmények nagy részét. V min, V max és V konstant szabályozás lehetséges illetve kényszervezérlés "ZÁR" vagy kényszervezérlés "NYIT". - egyszerű csatlakoztatás A szabályozón adatok találhatók az elektromos bekötéshez. Így elkerülhetők a csatlakoztatási hibák. - védelmi mód IP 54 A szabályozó védelmi módja IP 54. Az integrált kábel kihúzás elleni tehermentesítéssel rendelkezik. Alacsonyabb védettség, pl. IP20 esetén a légtechnikai rendszerekbe ill. központokba építése nem ajánlott. A térfogatáram szabályozó a légcsatornában a térfogatáram állandó értéken tartását, ill. kényszervezérléssel V min, V max, "NYIT" vagy "ZÁR" beszabályozását teszi lehetővé. A térfogatáram szabályozó helyiség- vagy légcsatorna nyomásszabályozóként is alkalmazhazó. VAV-rendszereknél a térfogatáram szabályozóval a befújt levegő hőmérsékletétől függően (helyiség hőmérséklet szabályozó) egy V min és V max közötti változó térfogatáram szabályozás valósítható meg. A szabályozón utólag, beépített állapotban is változtathatók a térfogatáram V min, V max kívánt értékei. A kivánt értékek első beállítása gyárilag történik a vevő adatai szerint. Ennél a gyárilag beállított értéknél minden térfogatáram szabályzó működését megvizsgálják. A V min és V max % (V min ) és %(V max ) értékek között lehetnek. A mérési eltérés éréke ± 5 % V nenn -re vonatkoztatva. A térfogatáram szabályozó messzemenőkig érzéketlen a rááramlásra, mivel mérőpálcákat építettek be. A mérőpálcákon 6 súlyozott mérőpont helyezkedik el. Ezáltal a 4 mérőpontos mérőpálca ill. mérőperemhez képest optimális mérési eredmény érhető el. Nagy porterhelésű berendezéseknél a szabályzó előtt megfelelő szűrőt kell alkalmazni. Szennyezett levegő esetén a térfogatáram szabályozó integrált szabályozójában statikus membrán nyomásérzékelőt kell alkalmazni. Ebben az esetben okvetlenül figyeljünk az információs táblán feltüntetett beépítési helyzetre. Ragadós és zsíros levegőre térfogatáram szabályozó nem alkalmazható. A karbantartáshoz, felújításhoz, átalakításhoz stb. megfelelő méretű és darabszámú vizsgáló nyílást kell a helyszínen biztosítani. 08/23-3

4 Alkalmazási terület - befúvó- és elszívó rendszerekhez - állandó és változó terfogatáramokhoz - kényszervezérlés V min, V max, NYIT vagy "ZÁR" - alkalmas állandó és változó térfogatáram-, helyiség- és légcsatorna nyomás szabályozására - nyomáskülönbség tartomány 20 - Pa m/s légcsatorna sebességhez C közötti környezeti hőmérsékletnél A térfogatáram szabályozó tetőközpontoknál történő alkalmazásakor extrém esetben a térfogatáram szabályozón átáramló levegő és környezet közötti nagy hőmérsékletkülönbség miatt a szabályozó mérőtömlőiben kondenzáció keletkezhet. Ez a kondenzáció befolyásolhatja az érzékelőt. Ezért ilyen esetben a térfogatáram szabályozó házát és a mérőtömlőket szigetelni kell a kondenzáció megakadályozására. VRA-Q-Smart beépítési útmutató Ív idom utáni távolság min. 1x átló Távolság egyéb idomok után: (pl. leágazás, szűkitő, T-idom stb.) Beépítés Beépítési utasítások A szabályozónál a hibaforrások kizárása érdekében következő táblázat / rajzok szerinti távolságokat be kell tartani. Több idom kombinációja, vagy tűzvédelmi csappantyúval, illetve hangcsillapítóval szerelt idom esetén a nagyobb értéket kell betartani. Minden térfogatáram szabályozót vízszintes és függőleges csappantyútengellyel is be lehet építeni. Utáni távolság: VRA-Q-Smart Ív-idom: 1 x átló Egyéb idomok (pl. T-idom, leágazás, szűkítő, stb.) 2 x átló Tűzvédelmi csappantyú: 2 x átló Hangcsillapító: 2 x átló min. 2x átló Távolság tűzvédelmi csappantyú után min. 2x átló Távolság hangcsillapító után: min. 2x átló 08/23-4

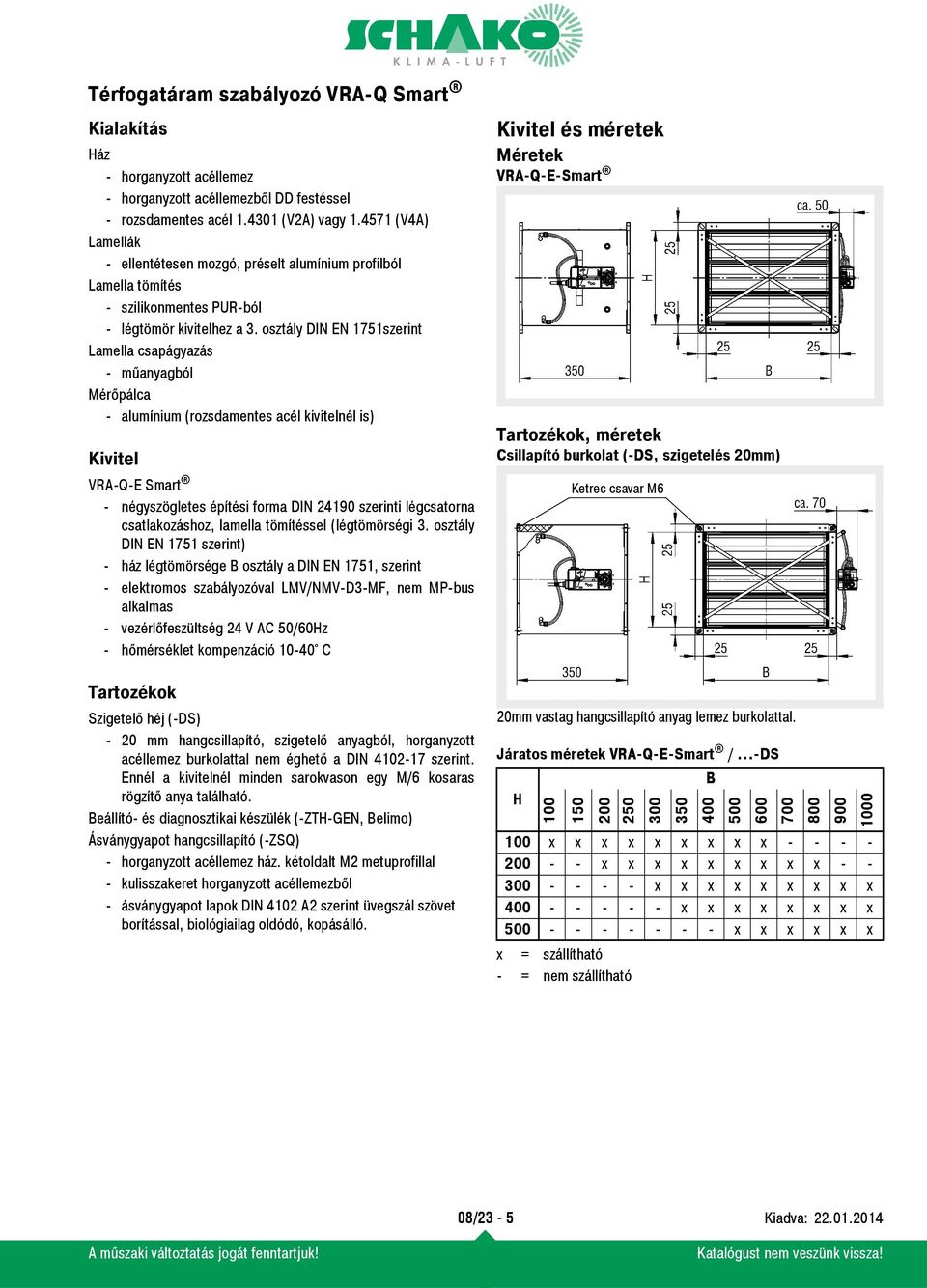

5 Kialakítás Ház - horganyzott acéllemez - horganyzott acéllemezből DD festéssel - rozsdamentes acél (V2A) vagy (V4A) Lamellák - ellentétesen mozgó, préselt alumínium profilból Lamella tömítés - szilikonmentes PUR-ból - légtömör kivitelhez a 3. osztály DIN EN 1751szerint Lamella csapágyazás - műanyagból Mérőpálca - alumínium (rozsdamentes acél kivitelnél is) Kivitel VRA-Q-E Smart - négyszögletes építési forma DIN szerinti légcsatorna csatlakozáshoz, lamella tömítéssel (légtömörségi 3. osztály DIN EN 1751 szerint) - ház légtömörsége B osztály a DIN EN 1751, szerint - elektromos szabályozóval LMV/NMV-D3-MF, nem MP-bus alkalmas - vezérlőfeszültség 24 V AC 50/60Hz - hőmérséklet kompenzáció C Tartozékok Szigetelő héj (-DS) - 20 mm hangcsillapító, szigetelő anyagból, horganyzott acéllemez burkolattal nem éghető a DIN szerint. Ennél a kivitelnél minden sarokvason egy M/6 kosaras rögzítő anya található. Beállító- és diagnosztikai készülék (-ZTH-GEN, Belimo) Ásványgyapot hangcsillapító (-ZSQ) - horganyzott acéllemez ház. kétoldalt M2 metuprofillal - kulisszakeret horganyzott acéllemezből - ásványgyapot lapok DIN 4102 A2 szerint üvegszál szövet borítással, biológiailag oldódó, kopásálló. Kivitel és méretek Méretek VRA-Q-E-Smart Tartozékok, méretek Csillapító burkolat (-DS, szigetelés 20mm) 20mm vastag hangcsillapító anyag lemez burkolattal. Járatos méretek VRA-Q-E-Smart /...-DS H 100 Ketrec csavar M6 B x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x = szállítható - = nem szállítható 08/23-5

6 Ásványgyapot hangcsillapító (-ZSQ) MWK típusú kulisszákkal Csatlakozó oldal VRA-Q Smart- hoz 1 kulisszával 2 kulisszával 3 kulisszával Járatos méretek és csillapítás Ásványgyapot hangcsillapítóhoz (-ZSQ) B (mm) KA (-) K (mm) S (mm) D e [db/okt] f m (Hz) KA (kulissza darabszáma), K (Kulissza vastagsága) és S (rés szélessége) a B szélességtől függ. 08/23-6

7 Műszaki adatok Rááramlási felület A (m²) H (mm) Állítóművek B (mm) ,01 0,015 0,02 0,025 0,03 0,35 0,04 0,05 0, ,04 0,05 0,06 0,07 0,08 0,10 0,12 0,14 0, ,09 0,105 0,12 0,15 0,18 0,21 0,24 0,27 0, ,14 0,16 0,20 0,24 0,28 0,32 0,36 0, ,25 0,30 0,35 0,40 0,45 0,50 LMV-D3-MF NMV-D3-MF Áramlási zaj (A = 1 m²) v K Δp t = 100 Pa Δp t = Pa Δp t = Pa Δp t = Pa L W1 [db/okt] L W1 [db/okt] L W1 [db/okt] L W1 [db/okt] f m (Hz) f m (Hz) f m (Hz) f m (Hz) (m/s) Lesugárzott zaj (A = 1 m²) L WA1 [db(a)] L WA1 [db(a)] Korrekciós tényező (áramlási zajhoz és lesugárzási zajhoz) A (m²) 0,04 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,36 0,40 0,50 0,60 0,80 1,00 KF (-) L WA1 [db(a)] v K Δp t = 100 Pa Δp t = Pa Δp t = Pa Δp t = Pa L W1 [db/okt] L W1 [db/okt] L W1 [db/okt] L W1 [db/okt] f m (Hz) f m (Hz) f m (Hz) f m (Hz) (m/s) L WA1 [db(a)] L WA1 [db(a)] L WA1 [db(a)] L WA1 [db(a)] L WA1 [db(a)] 08/23-7

8 Térfogatáram tartomány VRA-Q-Smart -hoz H V B (mm) (mm) (m 3 /h) min. [l/s] max. (m3 /h) [l/s] (m 3 /h) min. [l/s] max. (m3 /h) [l/s] (m 3 /h) min. [l/s] max. (m3 /h) [l/s] (m 3 /h) min. [l/s] max. (m3 /h) [l/s] (m min. /h) [l/s] max. (m3 /h) [l/s] Ha a táblázatban megadott légmennyiség kisebb mint V min, akkor a térfogatáram szabályozó nem működik megfelelően! Térfogatáram tartomány - Ha a rendeléskor csak egy légmennyiséget adnak meg (mint V max érték), a térfogatáram szabályozót változó térfogatáram szabályozóként szállítjuk. A V min értéket a katalógus adatainak megfelelően állítjuk be. - Ha rendeléskor csak egy légmennyiséget adnak meg (V min vagy V konstant érték), a térfogatáram szabályozót állandó térfogatáram szabályozóként szállítjuk. A rendelésben megadott mennyiséget a V min értékre állítjuk, a V max értéke 100%. - A légmennyiséget beállító készülékkel lehet megváltoztatni, a gyárilag beállított kalibrációs görbétől függően. - A vezérlő elemek (minden szabályozó) beállításakor számolt levegő sűrűsége 1,2 kg/m³. - A Belimo kompakt szabályozók magasság szerint beállíthatók, kalibrálásuk gyárilag történik az adott berendezés tengerszint feletti magassága alapján. - Amennyiben megrendeléskor az ügyfél által a "párhuzamos" vagy a "mester / segéd" üzemmód nincs megjelölve, a vezérlőegység a párhuzamos működésre lesz beállítva (mester / segéd mód az ügyfél kérésére). 08/23-8

9 Belimo komponensek műszaki adatai Mérési érték megállapítás és szabályozási funkciók A mérés két kedvező áramlású mérőpálcával történik. A mérőpontok a mérőpálcákon súlyozottan helyezkednek el. A mérőpálcán fellépő nyomáskülönbséget dinamikus vagy statikus érzékelő továbbítja. A mért értékekből egy középértéket képezünk, amely a térfogatáramhoz állít elő mérési értéket. A szabályzó összehasonlítja a valós érték jelet a parancsolt értékkel és a elektromos beavatkozónak egy kimeneti jelet ad, amely a szabályozási eltéréstől függetlenül a nyomásváltozásokat a csatornahálózatban kiegyenlíti. Figyelem: A térfogatáram szabályozót a SCHAKO alapkivitelben Belimo LMV- D3-MF szabályozóval, 2-10 V DC vezérléssel (w-jel) szállítja. A vezérlőjelnél 2 V DC -vel a V min térfogatáram érhető el. A V min -térfogatáramot a V min / V max -táblázatból határozhatjuk meg. Amennyiben térfogatáram a V min / V max -táblázatban megadott V min - alá kerül, a szabályozási funkció és a U5-jel kiadás méréstechnikai okokból nem garantálható. A DIN EN 1751 szerinti légtömör zárás csak 0 V állító jellel vagy kényszervezérléssel érhető el. A kényszervezérlés "ZÁR" állapotot egy helyszíni kapcsolókontaktuson keresztül kell biztosítani. Vevői kérésre a térfogatáram szabályozó Belimo LMV/NMV-D3-MF szabályozóval, 0-10 V DC vezérléssel is szállítható. Ebben az esetben figyelni kell arra, hogy kényszervezérlés "Zár" egy diódán keresztül valósítható meg, lásd 10. oldal. Belimo komponensek üzemi vezérlése Kényszervezérlés csappantyú "ZÁR" Energiamegtakarítás a nem használt zónákban a befúvó- és elszívó térfogatáram szabályozó zárásával. Ha az Y bemenetet 2-10 V DC közötti üzemnél egy helyszíni kapcsolón keresztül összekötik az 1 kapoccsal (10. old.), akkor a hajtómű a csappantyút zárt állásba vezérli. A hajtómű abban az esetben is zárja a csappantyút, ha a parancsolt érték a minimális térfogatáramnál V min 0 % -ra van állítva és a vezérlőjel a V min értéknek megfelelő. Ez a funkció nem ugyanaz, mint a kapcsolókontaktus kényszervezérlés "ZÁR" funkció. Kényszervezérlés csappantyú "Nyit" Füstmentesítés és biztonsági állás támogatására. A térfogatáram szabályozó ebben az esetben inaktív, a csappantyú mechanikusan nyitott állásba mozdul. V min szabályozás min. térfogatáramra Igény szerint vagy a nem használt zónákat Standby-üzembe kapcsolhatjuk. Ezáltal egy minimális helyiségátöblítés érhető el erősen csökkentett energiafelhasználással. V max szabályozás max. térfogatáramra Egy vagy több helyiség rövid ideig történő maximális levegőellátására szolgál. Ezzel átszellőztetést, éjszakai lehűtést és gyors felfűtést érhetünk el. Folyamatos üzem A folyamatos vezérlőjel és a programozott munkaterület függvényében (2-10 V; 0-10 V) szabályozza az LMVNMV-D3-MF a térfogatáramot a beállított parancsolt értékek V min...v max között. Állandó üzem Ha a 3-as kapcsot (Y-jel) nem kötik be, úgy a V min potenciométeren beállított légmennyiséget mint konstans lémennyiség szabályozza. VAV-Compact (LMV/NMV-D3-MF) A vezérlés a w/z bemeneten keresztül történik. A lehetséges funkciók a kiválasztott üzemmódtól "2-10 V" vagy "0-10 V" függenek. A következő ábra a lehetséges beállításokat mutatja. 08/23-9

10 Kapcsolási rajzok Kompakt szabályozó Belimo LMV/NMV-D3-MF - Figyelem: MP-Bus csatlakozásra nem alkalmas VAV analóg vezérlő jellel VAV bezárással (ZÁR) 2-10V DC mód VAV vezérlő jel VAV vezérlő jel MP / valós érték jel ZÁRT VAV Átkapcsolás ZÁR / VAV üzemmód MP / valós érték jel helyszíni helyszíni Kábel jelölések Nr. Jelölés Ér szín Funkció 1 - fekete - Tápfeszültség 2 + piros } + AC/DC 24 V 3 Y fehér VAV / CAV vezérlő jel 5 U narancs - valós érték jel Bezáró üzem (ZÁR) V üzemmódban a V-jellel a következő funkciók érhetők el: Y vezérlő jel Térfogatáram Működés < 0,1 V ** 0 Csappantyú ZÁR, VAV-szabályozás inaktív 0,2...2 V V min V min üzemi fokozat aktív V V min... V max Folyamatos üzem V min... V max **Figyelem: A szabályozó/ddc-nek 0 V vezérlő jelet is kell, hogy adni tudjon. CAV-üzemmód / kényszer-kontaktusok VAV vezérlő jel CAV funkció LMV/NMV-D3-MF-hez Üzemmód beállítás Jel V V V V V V V V V V ~ ~ ~ V + MP / valós érték jel helyszíni PCeszköz PCeszköz PCeszköz Figyel-meztetés: A kontaktusok ellentétes reteszelésére figyelni! Működés csappantyú ZÁR a) ZÁR c) ZÁR* V min...v max b) VAV CAV - V min minden nyitott - V min aktív csappantyú NYIT e) NYIT* CAV - V max d) V max Kontaktus zárva, funkció aktív Kontaktus zárva, funkció aktív, csak V üzemmódban Kontaktus nyitva * DC 24 V betáplálással nem lehetséges 08/23-10

11 LED működési táblázat LMV/NMV-D3-MF-hez Alkalmazás Működés Leírás / hatás N1 üzemmód Állapotkijelző - 24V-os feszültségellátás o.k. - VAV-kompakt üzemkész S1 szerviz funkció Szinkronizálás A szinkronizálás elindítása a következőkön keresztül: a) Üzemeletető- / szerviz készülék b) VAV-kompakt kézi kikapcsolása c) Power-ON állapot S2 szerviz funkció Adaptálás Az adaptálás a következőkön keresztül: a) Üzemeletető- / szerviz készülék b) VAV-kompakton található gombbal LED minta LED 1 LED 2 LED 1 LED 2 LED 1 LED 2 Adaptálás cím Start LED 1 betáp LED 2 állapot Szinkr.-idő Start Adaptációss-idő V1 VAV-szerviz VAV-szerviz aktív a) Mindkét gombot «Adaption» & «Adresse» egyszerre megnyomni b) VAV-szerviz aktiválódik: - 24V-os feszültségig kikapcsolódik - amig mindkét gomb még egyszer megnyomásra kerül - 2 óra elteltével LED 1 LED 2 Levegő hiány A csappantyú kinyit, mert az aktuális térfogatáram túl alacsony LED 1 LED 2 Kívánt térfogatáram elérve Vezérlőkör kiegyenlítése LED 1 LED 2 Levegőfelesleg A csappantyú zár mert az aktuális térfogat túl magas LED 1 LED 2 zöld LED (Power) világít sárga LED (státusz) világít sárga LED villog. 08/23-11

12 Üzemi potenciométer beállítása / képletek Beállítási érték V max -hoz V max EW Vmax = % V nenn A szabályozó V max -potenciométerén, ZTH-GEN készüléken vagy PC-eszközön be kell állítani azt a kívánt légmennyiséget %-ban, amelyiknek 10 V DC vezérlő jelnél a 3 (Y) kapcson vagy V max kényszervezérlésnél áramolni kell. Ez az érték a beállított V nenn névleges térfogatáramra vonatkozik. Beállítási érték V min -hez V EW Vmin = min % V nenn A szabályozó V min -potenciométerén, ZTH-GEN készüléken vagy PC-eszközön be kell állítani azt a kívánt légmennyiséget %-ban, amelyiknek 0 V DC (0-10 V üzemmód) ill. 2 V DC (2-10 V üzemmód) vezérlő jelnél a 3 (Y) kapcson vagy V min kényszervezérlésnél áramolni kell. Ez az érték a beállított V nenn -térfogatáramra vonatkozik. Az U 5 -feszültségérték számítása Üzemmód: 2-10 V DC: V V max -érték U max 5 = V + 2V V nenn V V min -érték U min 5 = V + 2V V nenn Üzemmód: 0-10 V DC: V U max 5 = V V nenn U 5 = V min V V nenn V max -érték V min -érték Az U 5 valós érték visszajelzés mérése voltmérővel vagy PC eszközzel LMV/NMV-D3-MF 24 V AC / DC tápfeszültség (kapocs 1+2) Mérő kimenet 2-10 V DC (kapocs 1+5) Mérő kimenet 0-10 V DC (kapocs 1+5) Az U 5 jel egy valós érték visszacsatolása a beállított térfogatáramnak, amellyel biztosítható a beállított érték felügyelete és ellenőrzése. U 5 jel 0-10 V DC Példa Adott: Leolvasott érték: Légmennyiség: U 5 jel 2-10 V DC Mérő kimenet jel U 5 = 6,3 V DC Kalibrációs érték VRA-E = 12 m/sec Légcsatorna sebesség = 7,6 m/s Légcsatorna sebesség x felület m² x 3600 = m³/h A V nenn -térfogatáram számítása V nenn = EK F 3600 [mł/h] Figyelem:A V nenn érték a beállított kalibrációs görbe függvényében változik. A kalibrációs görbe általánosan 12m/s-ra vonatkozik. Vevői kívánságra ez kisebbre is választható. EW (%) = beállított érték EK (m/s) = kalibrációs görbe U 5 (V DC) = U 5 -jel F (m²) =felületek Példa Adott: Leolvasott érték: Légmennyiség: Mérő kimenet jel U 5 = 6,3 V DC Kalibrációs érték VRA-E = 12 m/sec Légcsatorna sebesség = 6,3 m/s Légcsatorna sebesség x felület m² x 3600 = m³/h 08/23-12

13 A szabályozó műszaki adatai LMV/NMV-D3-MF (Belimo) Dinamikus nyomásszenzor, digitális VAV-szabályozó és csappantyú állítómű, mint VAV-kompakt megoldás. Mérési elv : Nyomásmérés átáramlással Szenzor mérési tartomány : 2... ~ 300 Pa Tápfeszültség : AC 24 V 50/60 Hz; DC 24 V Működési tartomány: AC 19,2...28,8 V; DC 21,6...28,8V Teljesítményigény: 3 W méretezés : 5 VA Forgatónyomaték : min. 5 Nm a névleges feszültésgnél Szabályozási funkció: VAV/CAV/Open-Loop; Befúvás / elszívás vagy Stand-Alone üzem; Mester-segéd párhuzamos kapcsolás; Keverődoboz szabályozás Beállítási tartomány V min /V max : Vezérlőérték Y: (Bemeneti ellenállás min. 100 kw) U 5 valósérték jel beállítási tartománya: V min = % a beállított V nenn térfogatáramtól V max = % a beállított V nenn -téfogatáramtól DC 2-10 V ( ma W bemeneti ellenállással) DC 0-10 V ( ma W bemeneti ellenállással) beállítható DC V DC V DC V Szenzor becsatlakozás: Passzív- (Pt, Ni stb.) és aktív érzékelő ( V) pl. hőmérséklet, nedvesség, 2-pont jel (kapcsolási teljesítmény V), pl. kapcsoló, jelenlét érzékelő Védettségi osztály: III (biztonsági törpefeszültség) Védettségi mód: IP 54 mérőlevegő és környezeti 0 C C, 5-95% rh, nem kondenzálódó hőmérséklet: Raktározási hőmérséklet : -20 C C Hangteljesítményszint : max. 35 db(a) Kezelés és szerviz: szervizcsatlakozón keresztül / PC-eszköz (V3.1-től) / ZTH-GEN készülék Kommunikáció: PP, max. DC 15V, 1200 Baud Csatlakozás: Kábel, 4 x 0,75mm², csatlakozókapcsok Működés ellenőrzés LMV/NMV-D3-MF: Működés ellenőrzés Elektromos csatlakozás Tápfeszültség 24 V AC (±10%) kapcsokon 1+2 bekötve. Megfelelő a rendszer nulla vezető polaritása? Nem: A kábelezés sémának megfelelő átvizsgálása. A transzformátor teljesítményének átvizsgálása. LMV-D3-MF 5 VA igen:...mv-d3-mf / ZTH-GEN LMV/NMV-D3-MF / ZTH-GEN : Az...MV-D3-MF megfelelő üzemmódra van állítva (Csatlakoztatott ZTH-GEN beállító készülékkel felülvizsgálni!) Nem: A ZTH-GEN készüléken az üzemmódot beállítani és elmenteni. Üzemmódok: 0-10 V, 2-10 V igen: hajtómű Hajtómű: A ZTH-GEN készülékkel 2-10 V üzemmódot beállítani és az LMV- D3-MF 1+3 kapcsával összekötni. Az állítómű elmozdul a "ZÁR" pozícióba? Nem: VRA-gyártóval a kapcsolatot felvenni. igen: V max V max : Az LMV-D3-MF 2+3 kapcsával összekötni és a ZTH-GEN U 5 -kapcsolatát megszüntetni. Szabályoz az...mv-d3-mf V max -ra - U 5 valósérték jelet meg kell vizsgálni. Nem: A ZTH-GEN V max potenciométerét megvizsgálni és a beállításokat a VAV-készülék műszaki adataival összehasonlítani. Amennyiben az állítómű a "nyitott"-helyzetbe mozdul és a max. térfogatáramot nem éri el, úgy a légcsatorna nyomás túl alacsony. igen: A ZTH-GEN készülékspecifikus üzemmódot beállítani. 08/23-13

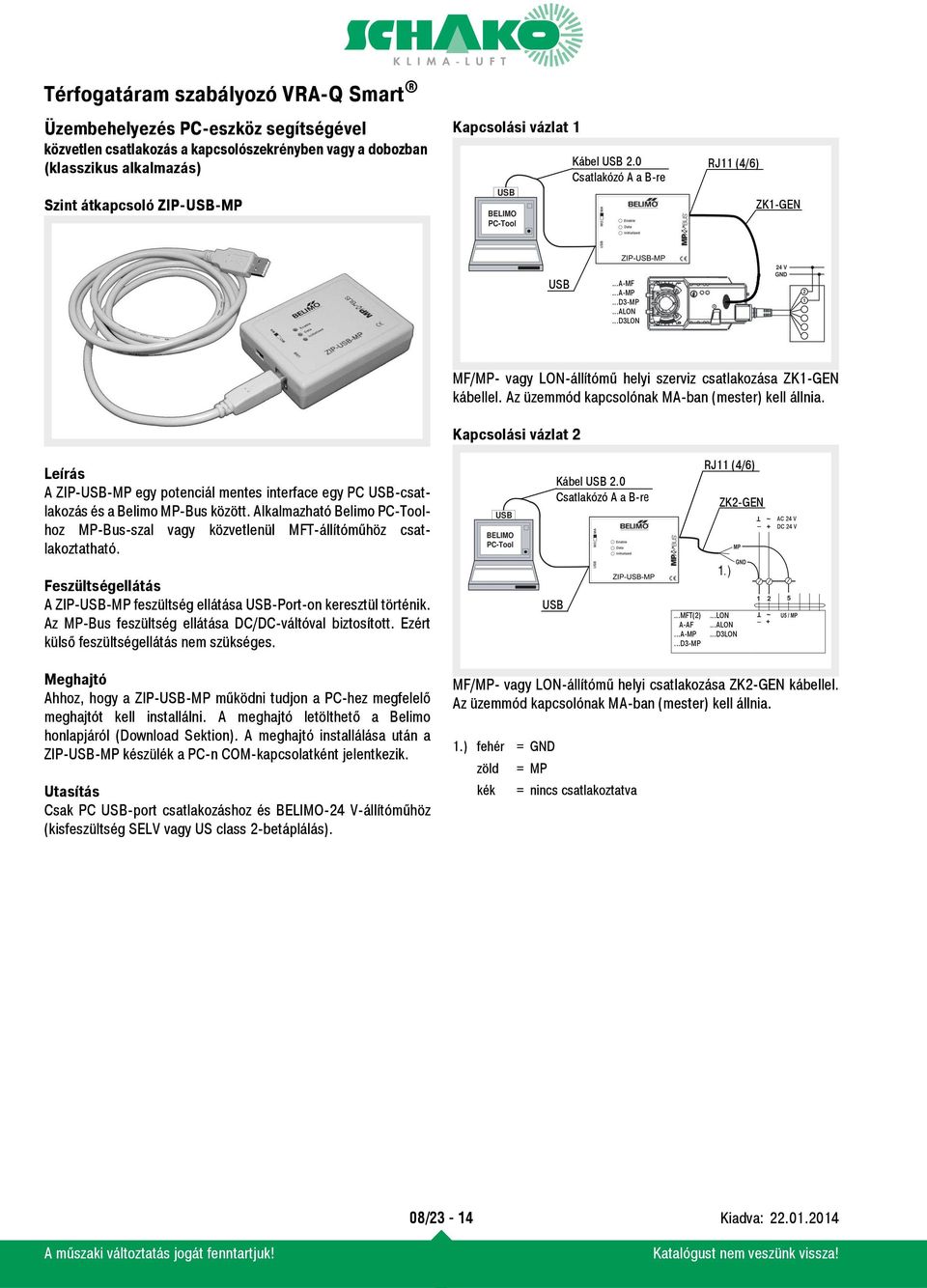

14 Üzembehelyezés PC-eszköz segítségével közvetlen csatlakozás a kapcsolószekrényben vagy a dobozban (klasszikus alkalmazás) Szint átkapcsoló ZIP-USB-MP Kapcsolási vázlat 1 Kábel USB 2.0 Csatlakózó A a B-re RJ11 (4/6) ZK1-GEN USB...A-MF...A-MP...D3-MP...ALON...D3LON MF/MP- vagy LON-állítómű helyi szerviz csatlakozása ZK1-GEN kábellel. Az üzemmód kapcsolónak MA-ban (mester) kell állnia. Kapcsolási vázlat 2 Leírás A ZIP-USB-MP egy potenciál mentes interface egy PC USB-csatlakozás és a Belimo MP-Bus között. Alkalmazható Belimo PC-Toolhoz MP-Bus-szal vagy közvetlenül MFT-állítóműhöz csatlakoztatható. Kábel USB 2.0 Csatlakózó A a B-re RJ11 (4/6) ZK2-GEN AC 24 V DC 24 V Feszültségellátás A ZIP-USB-MP feszültség ellátása USB-Port-on keresztül történik. Az MP-Bus feszültség ellátása DC/DC-váltóval biztosított. Ezért külső feszültségellátás nem szükséges. USB...MFT(2) A-AF...A-MP...D3-MP 1.)...LON...ALON...D3LON Meghajtó Ahhoz, hogy a ZIP-USB-MP működni tudjon a PC-hez megfelelő meghajtót kell installálni. A meghajtó letölthető a Belimo honlapjáról (Download Sektion). A meghajtó installálása után a ZIP-USB-MP készülék a PC-n COM-kapcsolatként jelentkezik. Utasítás Csak PC USB-port csatlakozáshoz és BELIMO-24 V-állítóműhöz (kisfeszültség SELV vagy US class 2-betáplálás). MF/MP- vagy LON-állítómű helyi csatlakozása ZK2-GEN kábellel. Az üzemmód kapcsolónak MA-ban (mester) kell állnia. 1.) fehér = GND zöld = MP kék = nincs csatlakoztatva 08/23-14

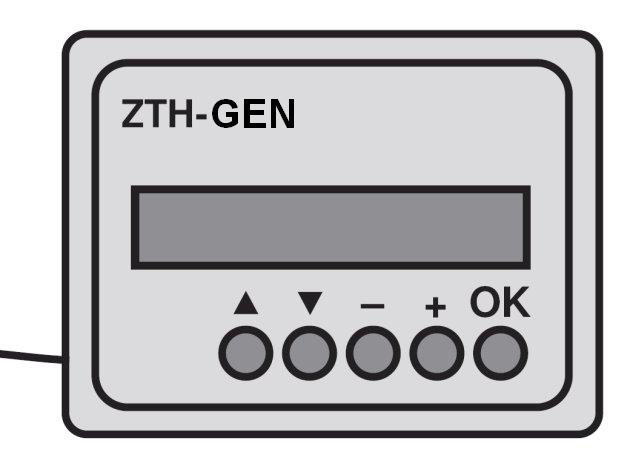

15 Üzembehelyezés beállító- és diagnosztikai készülékkel ZTH-GEN (Belimo) Csatlakozás és betáplálás Stand alone üzem: A csatlakozás és betáplálás a VAV szerviz csatlakozóján vagy a csatlakozó kapcsokon keresztül történik. Bus-üzemmód: ZTH-GEN Bus üzem alatt a következő készülékekhez csatlakoztatható, ha a csatlakozás helyi szerviz csatlakozón keresztül történik: VAV-Compact LMV/NMV-D3-MF, L/NMV-D3LON. Rövid leírás A VAV-beállító készülék ZTH-GEN lehetővé teszi a VAV- és CAV berendezések hatásos vizsgálatát. A Belimo VAV szabályozókkal támogatott berendezéseket egyszerűen lehet a helyiség- és a felhasználó igényeinek megfelelően beállítani. A VAV-beállító készülék ZTH-GEN kiváltja az eddigi ZEV ( ) beállító készüléket. Az összes EU-ban alkalmazott standard Belimo VAV-szabályozót integrált PP kommunikációval (1992-től) be lehet állítani ZTH-GEN készülékkel. Specifikációk: Egyszerű, gyors beállítása a VAV-box paramétereknek Diagnózis funkció egy eszköz az összes VAV készülékhez Betáplálás a VAV készüléken keresztül - nem szükséges külön elem! Szerviz csatlakozás VAV- / CR24-szabályozó, PP-csatlakozás csatlakozó kábellel RJ12 6/4, 6-pol. csatlakozó Új generáció MP-Bus Tester MP-Bus működés vizsgálatához Visszamenőleg minden Belimo-PP-/ MP-készülékhez 1992-től kompatibilis hatásos kezelés, egy kézzel kezelhető Hátoldal / rövid kezelési leírás: A ZTH-GEN hátoldalára egy rövid kezelési leírás van ráragasztva. Tartalom: - Csatlakozás - Típus áttekintés - Hozzáférés a konfigurációs menühöz - Kezelési menü a navigáció áttekintésével Gombok / kijelző: 2 x 16 LCD jelek háttér világítással Előre- / vissza, bevitel törlés - + Értéket módosítás OK Bevitel megerősítés Csatlakozás: Helyi szerviz csatlakozás Méretek: 85x65x23 (BxHxT) 08/23-15

16 Karbantartás / Szerviz Szerelési- és karbantartási útmutató 1. A készülék beszállításnál a térfogatáram szabályozó teljességének és szállítási sérüléseinek az átvizsgálása. Reklamáció esetén a szállítót és a SCHAKO céget értesíteni kell 2. A térfogatáram szabályozót nem szabad a szabályzóelemeken, mérőkereszten vagy csappantyúlapon szállítani, hanem csak a házon. 3. A készülékeket az építkezésen körültekintően kell tárolni. Portól, szennyezéstől és a közvetlen időjárási hatásoktól védeni kell. 4. A szabályozót úgy kell beépíteni, hogy az ellenőrzését el lehessen végezni. 5. A szerelést szakember végezze az ismert műszaki szabályok és előírások betartásával. 6. Szennyezett levegő esetén a térfogatáram szabályozó integrált szabályozójában statikus membrán nyomásérzékelőt kell alkalmazni. Ebben az esetben okvetlenül figyeljünk a információs táblán feltüntetett beépítési helyzetre. Ragadós és zsír tartalmú levegőhöz a térfogatáram szabályozó nem alkalmas. Jelmagyarázat V (m³/h) [l/s] = Légmennyiség V min (m³/h) = Minimális térfogatáram V max (m³/h) = Maximális térfogatáram EWV max (m³/h) = Maximális térfogatáram beállítási értéke V Nenn (m³/h) = Névleges térfogatáram v K (m/s) = Csatorna légsebesség D e [db/okt] = Csillapítás Δp t (Pa) = Nyomásveszteség Δp t min (Pa) = Minimális statikus nyomáskülönbség L W [db/okt] = Hangteljesítményszint / oktáv L WA [db(a)] = A súlyozású hangteljesítményszint f m (Hz) = Oktávsáv - középfrekvencia U5 (V) DC = Mérőkimenet (elektr. feszültség) NW (-) = Névleges méret A dinamikus nyomásérzékelő tisztítása Az LMV/NMV-D3-MF-be épített dinamikus nyomáskülönbség érzékelő nem igényel különösebb karbantartást. Ha a levegő szennyezettségi fokának a függvényében, ismét a várakozások ellenére térfogatáram eltérés történik, a következő lépéseket javasoljuk. 1. Nyomástömlőket az LMV/NMV-D3-MF szenzor csonkjáról lehúzni. Figyelem! Hozzárendelés (+) és (-) feljegyzése. 2. Megfelelő kézi pumpával fújjon levegőt a szenzor (-) csatlakozójába (a szenzor belsejében lerakódott szennyeződés így eltávozik a (+) csonkból). 3. Esetleg a csonkokon és tömlővégekben lévő piszok eltávolítása. 4. Nyomótömlők visszakötése, (+) és (-) mint előtte. 5. A szabályzó működés ellenőrzésének elvégzése. 08/23-16

17 Rendelési adatok változó térfogatáram szabályozás Tartozékok : Üzemmód 0-10 V Szigetelő héj 20mm szigetelés -DS Kiegészítő hangcsillapító -ZSQ Beállító- és diagnosztikai készülék (Belimo) -ZTH-GEN Rendelési példa: VRA-Q-E Smart 400 x 300 Térfogatáram szabályozó Typ VRA-Q Smart Elektromos szabályozóval -E állandó térfogatáram szabályozás Üzemmód 2-10 V Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! Kiírási szöveg Térfogatáram szabályozó négyszögletes kivitelben, légcsatorna csatlakozásra a DIN szerint, befúvó- és elszívó rendszerekhez, állandó vagy változó térfogatáramra, helyiség- ill. légcsatorna nyomás szabályozásra. Kényszervezérléssel V min, V max vagy "ZÁR". Megengedett nyomáskülönbség tartomány 50- Pa, megengedett környezeti hőmérséklet 0-50 C m/s légcsatorna sebességre alkalmazható A gyárilag beállított üzemi térfogatáram utólagos állítása lehetséges. A DDC / ZLT rendszerekben a kimeneti jelet felhasználhatjuk a mester-segéd vagy több szabályozó párhuzamos üzemnél vagy 2-10 V DC (0-10 V DC) valós jel kijelzésére, amely megfelel a beállított V Nenn % értékének. Horganyzott acéllemez ház. Ellentétesen mozgó lamellák, légtömör zárásúak a 3. osztály DIN 1751 szerint, ház légtömörsége a B osztály DIN EN 1751 szerint, alumíniumból. Mérőpálca alumíniumból, lamella csapágyazás műanyagból. Elektromos szabályzóval LMV/NMV-D3-MF, vezérlőfeszültség 24 V AC, 50 / 60 Hz, mérő levegő C/5...95% rh, nem kondenzálódó, gyárilag kábelezett és beállított. Jobbos kivitel. Gyártmány: SCHAKO VRA-Q-E-Smart típus Ház (felár ellenében): - horganyzott acéllemezből DD festéssel (-DD) Tartozékok (felár ellenében): - Szigetelő héj (-DS) 20 mm hangcsillapító anyagból, horganyzott acéllemez burkolattal, nem éghető a DIN szerint. A sarokvasakon M6 kosaras anyával. - Ásványgyapot hangcsillapító (-ZSQ) kétoldalt M2 metu profillal, ház (L=1) horganyzott acéllemezből integrált MWK hangcsillapító kulisszákkal (L=). Az MWK hangcsillapító kulisszák RAL-minőség jellel, üvegszál szövettel borított kopásmentes ásványgyapot lapokkal (biológiailag oldódó, a DIN 4102 szerint nem éghető) horganyzott acéllemez keretben. A kulisszák ISO/DIS 7235 és DIN szerint méretezve. - Beállító- és diagnosztikai készülék ZTH-GEN (Belimo) - MP-Bus-kompatibilis elektromos szabályozó LMV-D3-MP, NMVD3-MP 08/23-17
