1 1037 Budapest, III.ker. Bojtár u. 36. T: 06-1/ , F: 06-1/ Székesfehérvár, Huszár u. 2/8 T: 06-22/ , F: 06-22/ AMERIKA SA típusú keringtető szivattyú Kezelési és karbantartási utasítás FIGYELEM: Ez az útmutató fontos biztonságtechnikai információkat tartalmaz, amelyeknek a betartása feltétlenül szükséges a felszerelés és az üzembe helyezés során. Kérjük, hogy a szerelés és használat előtt minden útmutatást olvasson el. 1. ÁLTALÁNOS BIZTONSÁGTECHNIKAI INFORMÁCIÓK A következő jelek (,!,! ) az adott biztonságtechnikai utasítás figyelmen kívül hagyása esetén lehetséges veszélyre hívják fel a figyelmet. ÉLETVESZÉLY Ezeknek az előírásoknak a figyelmen kívül hagyása halálos áramütéshez vezethet.! VESZÉLY Ezeknek az előírásoknak a figyelmen kívül hagyása személyi vagy anyagi károsodáshoz vezethet.! FIGYELEM Ezeknek az előírásoknak a figyelmen kívül hagyása a szivattyú vagy a berendezés károsodásához vezethet. 2. ÁLTALÁNOS BIZTONSÁGTECHNIKAI ELŐÍRÁSOK! Az ebben az útmutatóban ismertetett készülékeket úszómedencékben történő előszűrésére és keringtetésére készítettük.! Ezek tiszta, 35 o C-ot meg nem haladó hőmérsékletű vízzel végzett munkához készültek. A beépítést a mindenkori beépítési utasításnak megfelelően kell végezni. Vegye figyelembe az általános balesetvédelmi előírásokat! A szivattyú bármilyen módosítása a gyártó előzetes jóváhagyását igényli. Az eredeti alkatrészek és a gyártó által engedélyezett tartozékok garantálják a fokozott biztonságot. A gyártó semmilyen felelősséget nem vállal az olyan károkért, amelyek nem engedélyezett tartozék vagy nem engedélyezett tartalék alkatrész miatt következtek be. Üzem közben a szivattyú elektromos részei feszültség alatt vannak. A készüléken vagy a csatlakoztatott berendezésen végzendő karbantartási munkák előtt az áramellátást meg kell szakítani és az indító berendezést ki kell kapcsolni. A felhasználónak meg kell győződnie róla, hogy a szerelési és karbantartási munkákat csak olyan szakképzett és feljogosított szakemberek végezték, akik a felállítási és kezelési utasítást ismerik. Az üzemelés megbízhatóságát csak az utasítások pontos betartása mellett lehet garantálni. A műszaki táblázatban megnevezett határértékeket semmi esetre sem szabad túllépni. Üzemzavar vagy hibás működés esetén forduljon USS-AMI 1. oldal, összesen: 9

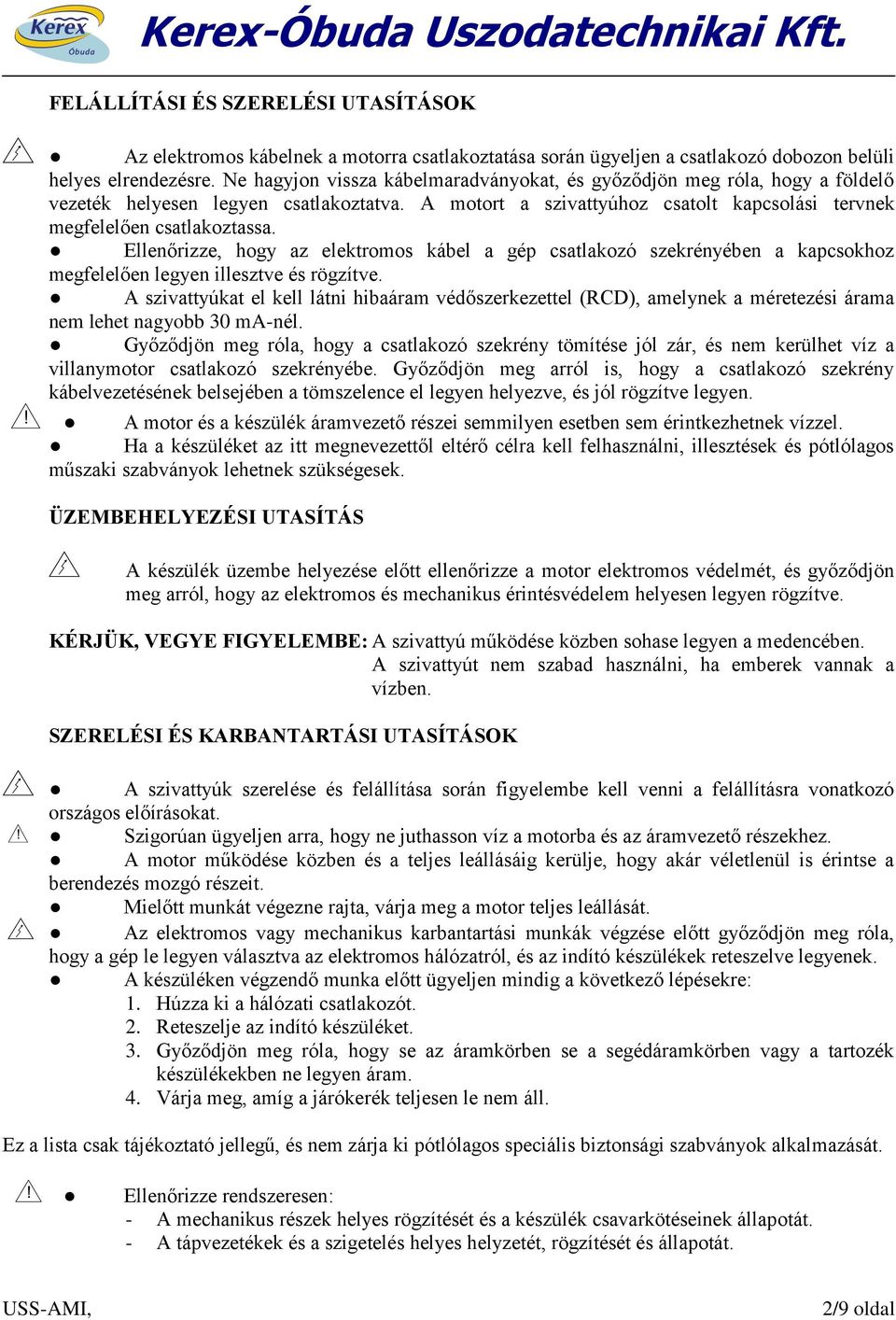

2 FELÁLLÍTÁSI ÉS SZERELÉSI UTASÍTÁSOK Az elektromos kábelnek a motorra csatlakoztatása során ügyeljen a csatlakozó dobozon belüli helyes elrendezésre. Ne hagyjon vissza kábelmaradványokat, és győződjön meg róla, hogy a földelő vezeték helyesen legyen csatlakoztatva. A motort a szivattyúhoz csatolt kapcsolási tervnek megfelelően csatlakoztassa. Ellenőrizze, hogy az elektromos kábel a gép csatlakozó szekrényében a kapcsokhoz megfelelően legyen illesztve és rögzítve. A szivattyúkat el kell látni hibaáram védőszerkezettel (RCD), amelynek a méretezési árama nem lehet nagyobb 30 ma-nél. Győződjön meg róla, hogy a csatlakozó szekrény tömítése jól zár, és nem kerülhet víz a villanymotor csatlakozó szekrényébe. Győződjön meg arról is, hogy a csatlakozó szekrény kábelvezetésének belsejében a tömszelence el legyen helyezve, és jól rögzítve legyen.! A motor és a készülék áramvezető részei semmilyen esetben sem érintkezhetnek vízzel. Ha a készüléket az itt megnevezettől eltérő célra kell felhasználni, illesztések és pótlólagos műszaki szabványok lehetnek szükségesek. ÜZEMBEHELYEZÉSI UTASÍTÁS A készülék üzembe helyezése előtt ellenőrizze a motor elektromos védelmét, és győződjön meg arról, hogy az elektromos és mechanikus érintésvédelem helyesen legyen rögzítve. KÉRJÜK, VEGYE FIGYELEMBE: A szivattyú működése közben sohase legyen a medencében. A szivattyút nem szabad használni, ha emberek vannak a vízben. SZERELÉSI ÉS KARBANTARTÁSI UTASÍTÁSOK A szivattyúk szerelése és felállítása során figyelembe kell venni a felállításra vonatkozó országos előírásokat.! Szigorúan ügyeljen arra, hogy ne juthasson víz a motorba és az áramvezető részekhez. A motor működése közben és a teljes leállásáig kerülje, hogy akár véletlenül is érintse a berendezés mozgó részeit. Mielőtt munkát végezne rajta, várja meg a motor teljes leállását. Az elektromos vagy mechanikus karbantartási munkák végzése előtt győződjön meg róla, hogy a gép le legyen választva az elektromos hálózatról, és az indító készülékek reteszelve legyenek. A készüléken végzendő munka előtt ügyeljen mindig a következő lépésekre: 1. Húzza ki a hálózati csatlakozót. 2. Reteszelje az indító készüléket. 3. Győződjön meg róla, hogy se az áramkörben se a segédáramkörben vagy a tartozék készülékekben ne legyen áram. 4. Várja meg, amíg a járókerék teljesen le nem áll. Ez a lista csak tájékoztató jellegű, és nem zárja ki pótlólagos speciális biztonsági szabványok alkalmazását.! Ellenőrizze rendszeresen: - A mechanikus részek helyes rögzítését és a készülék csavarkötéseinek állapotát. - A tápvezetékek és a szigetelés helyes helyzetét, rögzítését és állapotát. 2/9 oldal

3 - A gép és az elektromotor hőmérsékletét. Ha valami üzemzavar lép fel, azonnal kapcsolja ki a gépet, és kezdje meg a javítást. - A készülék rezgései. Ha valami üzemzavar lép fel, azonnal kapcsolja ki a gépet, és kezdje meg a javítást. Ennek a felállítási, üzemeltetési és karbantartási utasításnak a keretei között nem lehet az üzemelés és karbantartás során fellépő minden elképzelhető helyzetet leírni. Ha további útmutatásra van szüksége, vagy speciális probléma lépne fel, ne habozzon kapcsolatba lépni a kereskedőjével vagy közvetlenül a gyártóval. 3. FELÁLLÍTÁS ÉS SZERELÉS ÁLTALÁNOS A szivattyúink szerelése és felállítása csak olyan medencékhez és tavakhoz megengedett, amelyek megfelelnek a HD szabványnak. Kérdéses esetekben, kérjük, forduljon szakemberhez. A szivattyúknak van egy kosárral felszerelt előszűrőjük, hogy visszatartsa a durvább szemcséket, amelyek károsítanák a szivattyú hidraulikus belső terét. Ahhoz, hogy az előszűrő eleget tudjon tenni a funkciójának, a szivattyút vízszintesen kell szerelni. A szivattyúnak van egy talpa, amelyik a padozathoz történő rögzítés céljára négy furattal van ellátva (1. ábra). 1. ábra: Rögzítés CSŐVEZETÉK A csővezeték csatlakoztatása a szivattyúval szállított csatlakozó csonkba beragasztással történik. A csatlakozó csonkoknak a szivattyú szívó- és nyomónyílásával történő összekötése menetes, és tömítésekkel vannak ellátva a kifolyás megakadályozására (2. ábra). A nyomóvezeték csatlakozását szerelje pontosan függőlegesen ás a megfelelő nyílások közepére. Evvel el lehet kerülni a szükségtelen külső erőhatásokat a szivattyúra és a csővezetékre, amelyek nem csak a szerelést nehezítik meg, hanem az alkatrészek töréséhez is vezethetnek (2. ábra). Szerelje a szívóvezetéket a szivattyú fele 2 %-os lejtéssel. Evvel megakadályozza a légzárványok kialakulását (2. ábra). 3/9 oldal

4 2. ábra: Baloldalt helyes, Jobboldalt helytelen, Verschraubung csavarzat, Dichtung tömítés. Biztonsági intézkedésként ajánlatos a szivattyú előszűrőjét feltölteni, amíg a víz a beszívó csonknál meg nem jelenik (3. ábra) 3. ábra: Einfüllstopfen betöltés. FELÁLLÍTÁSI HELY A szivattyúk önfelszívóak. Ennek ellenére azt ajánljuk, hogy a medence vagy tó vízszintje alatt szereljék fel, hogy nagyobb teljesítményt érjenek el. Ha elkerülhetetlen, hogy a szivattyút a víz felszíne fölött helyezzék el, a szinteltérés nem lehet több 2 m-nél (ld. 4. ábra). Kíséreljék meg a szívóvezetéket a lehető legrövidebbnek tartani, mivel minél hosszabb a vezeték, annál hosszabb a felszívási idő, és annál kisebb a berendezés teljesítménye. 4. ábra: Pumpe szivattyú 4/9 oldal

5 ELEKTROMOS BERENDEZÉS (..) Az elektromos berendezésnek többlépcsős leválasztással kell rendelkeznie, amelynek megszakítási távolsága legalább 3 mm. A hálózati csatlakozáshoz merev vezetéket kell használni. Ha mégis flexibilis hálózati csatlakozó vezetéket használnak, ezt a vezetéket speciális csatlakozókkal kell a motor hálózati kapcsaihoz csatlakoztatni. Az egyfázisú szivattyúkba termikus védőkapcsoló van beépítve. A felállításkor a berendezést tehát elég a Hálózati csatlakoztatás vázlat szerinti kapcsolóval elltáni. A háromfázisú motorhoz feltétlenül motorvédő kapcsolót kell használni. Valamennyi szivattyútípusnál 0,03 A-es differenciál védőkapcsolót kell az áramütések elleni védelem céljából beépíteni (ld. vázlat). Az egyfázisú motor thermoreléjének beállítására szolgáló adatok csak tájékoztató jellegűek, mivel a motorba már be van építve egy védőkapcsoló. Kapcsolási vázlat: Elektrische Anschlüsse elektromos csatlakozások, Einphasische Motoren egyfázisú motorok, Dreiphasische Motoren háromfázisú motorok, Red piros, White fehér, Blue kék, Black fekete, heat protector switch on termikus védőkapcsoló be, heat protector switch out termikus védőkapcsoló ki, TERMIKUS VÉDŐKAPCSOLÓK TÁBLÁZAT Típus Szivattyú LE kw V Relé áramerősség (A) típus 1 SA-033-M 0,33 0, ,4 2 SA-050-M 0,5 0, ,6 3 SA-075-M 0,75 0, SA-075-T 0,75 0, /400 3 / 1,5 5 SA-100-M 1 0, ,2 6 SA-100-T 1 0, /400 7 / 2,7 7 SA-125-M 1,25 0, ,3 8 SA-125-T 1,25 0, /400 6 / 2,7 Az egyfázisú 230 V-os szivattyúkhoz H07 RN-F3 1,0 mm-es csatlakozó tömlőt használjon. A háromfázisú szivattyúkhoz H07 RN-F5 1,0 mm-es csatlakozó tömlőt használjon. A motor indítása előtt, kérjük, ellenőrizze a biztosítékot. 5/9 oldal

6 A háromfázisú motornál állítsa be a thermorelét a termikus védőkapcsolók táblázat adatainak megfelelően. Háromszög kapcsolás (3x230 V hálózat) a megadott nagyobb érték az érvényes. Csillag kapcsolás esetén (3x400 V hálózat) ennek megfelelően a kisebb érték az érvényes. 230 V (220 V és 240 V között) 400 V-tól (380 V és 420 V között) eltérő feszültségek esetén a kisebb feszültséget háromszög, a nagyobbat csillag kapcsolásban csatlakoztassa. A berendezés beépítésénél ügyeljen a földelő vezeték helyes fektetésére és csatlakoztatására. A beépítésre és elektromos csatlakoztatásra vonatkozó útmutatás figyelmen kívül hagyása esetén a gyártó minden felelősséget elhárít, és elvész a garancia. A motorok megfelelnek az IP-54 védelmi osztályú EU szabványoknak. lehetnek speciális beépítési irányelvek. A hálózati kábelt csak engedéllyel rendelkező szakember csatlakoztathatja. (Csatlakozás módja Y). A helytelen hálózati csatlakoztatás életveszélyes lehet! 4. ÜZEMBEHELYEZÉSI UTASÍTÁS ÜZEMBE HELYEZÉS ELŐTT A szivattyú üzembe helyezése előtt hajtsa végre a következő lépéseket: 1. Távolítsa el az előszűrő fedelét (ld. 5. ábra) 2. Az előszűrőn keresztül töltsön vizet a szivattyúba, amíg a víz meg nem jelenik a szívóvezetékben. 3. Ha ezen műveletek közben a kosarat eltávolította volna az előszűrő belsejéből, ne felejtse el újból betenni, mivel csak akkor kerülheti el, hogy nagyobb részecskék kerüljenek a szivattyú belsejébe, és esetleg eltömjék azt. 4. Ellenőrizze, hogy a hálózati feszültség megfeleljen a típustáblán megadott feszültséggel. Tegye fel a fedelet az előszűrőre, és csavarja szorosra. Ne felejtse el előtte helyére tenni a tömítő gyűrűt (5. ábra). 5. ábra: Prefilter cover előszűrő fedél, Prefilter előszűrő, Oring tömítő gyűrű. A szivattyú üzembe helyezése előtt az előszűrőt meg kell tölteni vízzel, különben a mechanikus csatlakozások sérülhetnek, ami kifolyást eredményezhet. Háromfázisú motornál ellenőrizze a helyes forgásirányt. A forgásirányt a motor hátsó részénél a ventillátornál láthatja a fedélen levő nyíláson keresztül. 6/9 oldal

7 A szivattyú tengelyének szabadon el kell tudnia fordulni. 6. ábra: Ventilatordeckel ventilátor fedél, Richtig helyes, Falsch helytelen ÜZEMBE HELYEZÉS Nyisson ki minden szelepet, és indítsa meg a motort. Várjon, ameddig megtörténik a vezeték önfelszívása. 5. KARBANTARTÁS Rendszeresen tisztítsa meg az előszűrőben levő kosarat, hogy megakadályozza a nyomáscsökkenést. Ha a szivattyú leáll, győződjön meg róla, hogy a motor amperszáma megegyezik-e a gyártó által a készülék adattábláján megadott amperszámmal, vagy kisebb annál. Kétség esetén forduljon a közelében levő vevőszolgálathoz. Ha az amperszám nagyobb, vegye fel a kapcsolatot a gyártóval. Ha a szivattyút egy ideig nem használják, előtte, kérjük ürítsék le. Ez különösen hidegebb vidékeken fontos, ahol a csövek befagyhatnak. A szivattyú leeresztéséhez húzza ki a dugót. Az előszűrő minden kinyitása alkalmával tisztítsa meg a tömítő gyűrűt. Mindig győződjön meg arról, hogy a fedél tömören zár (5. ábra). 6. LESZERELÉS A motorblokkot le lehet választani a szivattyúról anélkül, hogy előtte a szívó vezetéket és a szivattyú meghajtását leszerelné. 7/9 oldal

8 A motorblokknak a szivattyúról történő leválasztásához oldja meg a rögzítő csavarokat. LEHETSÉGES ÜZEMZAVAROK, OKOK ÉS ELHÁRÍTÁS ÜZEMZAVAR OK ELHÁRÍTÁS A SZIVATTYÚ NEM TÖLT A szívóvezetéken levegő lép Ellenőrizze a szívóvezeték FEL be meneteit és tömítéseit A szűrőfedél nem zár tömören Tisztítsa meg az előszűrő fedelét, Ellenőrizze a tömítések állapotát A motor forgásiránya nem Az ellátó vezeték két fázisát A SZIVATTYÚNAK KICSI A SZÁLLÍTÓTELJESÍTMÉNYE A MOTOR NEM MŰKÖDIK 7. TULAJDONSÁGOK helyes (III) Az előszűrő eldugult A szívóvezetéken levegő lép be A motor forgásiránya nem helyes (III) Nyomásveszteség a beszívásnál Rossz a hálózati feszültség Hőmérsékletemelkedés a kapcsolószekrényben áthúzás következtében A termikus védőkapcsoló kiold Hibás csatlakozások a kapcsolószekrényben 7.1 A TERMÉK LEÍRÁSA ÉS TARTOZÉKOK cserélje meg. Tisztítsa meg az előszűrőt Ellenőrizze a szívóvezeték meneteit és tömítéseit Az ellátó vezeték két fázisát cserélje meg. Cserélje ki a nyomásveszteséget okozó részeket A hálózati feszültségnek meg kell egyeznie a típustáblán megadottal Ellenőrizze a csatlakozásokat a kapcsolószekrényben A kábeleket helyesen csatlakoztassa a kapcsolószekrényben Rögzítse helyesen a kábeleket A kábelcsatlakozások méretét illessze kapcsolószekrényben levő csatlakozásokhoz A szivattyúház a legújabb műanyagokból áll. Az önfelszívó szivattyúk 0,33 LE és 1,25 LE között egyfázisú motorral vagy háromfázisú motorral kerülnek szállításra. A szivattyúházba egy előszűrő van beépítve, amelyik megakadályozza, hogy idegen anyagok kerüljenek be, amelyek károsíthatják a szivattyút. A motor-szivattyú kombinációval szállított motorok IP-55 védelműek, és mind igen meleg és igen nedves körülmények között is képesek működni. Az egyfázisú motorok termikus védőkapcsolóval is rendelkeznek, amelyik megakadályozza, hogy egy esetleges feszültségcsúcs a szivattyút károsítsa. 7.2 SZÁLLÍTÁSI TERJEDELEM 8/9 oldal
