1 E l ő t e r j e s z t é s Zirc Városi Önkormányzat Képviselő-testülete szeptember 30.-ai rendkívüli ülésére Tárgy: Veszprém és Térsége Szennyvízelvezetési és kezelési projekt Kohéziós Alap második ütem maradványösszeg felhasználása pályázati anyag jóváhagyása Előadó: Dr. Czuppon Károly alpolgármester Előterjesztés tartalma: határozati javaslat Szavazás módja: egyszerű többség Az előterjesztés előkészítésében részt vett: Városüzemeltetési Osztály Az előterjesztés előkészítésében közreműködnek: Ügyrendi, Helyi Közéleti, Kistérségi és Nemzetközi Kapcsolatok Bizottsága Pénzügyi Ellenőrző és Gazdasági Bizottság Láttam: dr. Árpásy Tamás jegyző

2 Tisztelt Képviselő-testület! A Veszprém és térsége szennyvízelvezetési és kezelési projekt Támogatási Szerződés szerinti beruházási összege e, a beruházás lezárásának határideje: A Támogatási Szerződés szerint 5 db szolgáltatási és kivitelezői tender eljárást kellett lefolytatni, melyek meg is történtek, így 9 db szállítói szerződés került megkötésre, melyeknek öszszesített értéke e (kb millió Ft). A maradványösszeg (megtakarítás) két részből tevődik össze. Egyrészt a projektre jóváhagyott bruttó ,- Euro összegből a lefolytatott szolgáltatási és kivitelezési közbeszerzési eljárások és az azt követő szerződéskötések után megmaradt mintegy nettó 7 millió Euro. Másrészt a január 1.-től megváltozott ÁFA-törvény értelmében a projekt esetében lehetőség van az ÁFA visszaigénylésére. Ez kb. 5 millió Euro-t jelent. Így összesen mintegy 12 millió Euro maradványösszeg áll rendelkezésre. Zirc Városi Önkormányzat Képviselő-testülete a 216/2007. (VI. 25.) Kt. sz. határozatában hozzájárult ahhoz, hogy a Veszprém és Térsége Szennyvízelvezetési és kezelési Önkormányzati Társulás a maradványösszeg igénybevételére a projekt módosítási kérelmét benyújtsa, a műszaki tartalmat a támogatás folyósítójával egyeztesse. A Társulás, a leendő üzemeltető, az érintett önkormányzatok képviselői a Környezetvédelmi Minisztérium Fejlesztési Igazgatóságával a műszaki tartalmat egyeztette, a pályázathoz szükséges megvalósíthatósági tanulmányt elkészíttette. Az egyeztetett műszaki tartalomba a Fejlesztési Igazgatóság írásos állásfoglalása szerint csak belterületi, lakossági célt szolgáló csatorna szakaszok kerülhettek bele, figyelembe véve az eredeti, évi EU-s pályázati feltételeket. Így esetünkben Akli városrész csatornázása kimaradt. Minden feltételnek megfelelően csak a zirci és veszprémi agglomerációban használható fel a maradványösszeg. A Környezetvédelmi Minisztérium Fejlesztési Igazgatóságának történt módosítási kérelem benyújtását követően az EU szakértői is kérhetnek további változtatásokat a műszaki tartalomban. További műszaki tartalom csökkentést okozhat az esetlegesen a keretet túllépő kivitelezői ajánlat. A módosítás főbb elemei: VESZPRÉM 1. Veszprém, csatornázatlan utcák csatornázása 2. Veszprém, csatorna rekonstrukciók 3. Veszprém, I. átemelő felújítása 4. Veszprém, I. átemelőtől nyomóvezeték építése 5. Veszprémi szennyvíztisztító telepen végzendő munkák 6. Csatorna karbantartó gépek beszerzése

3 ZIRC 7. Zirc, csatorna rekonstrukciók 8. Zirc, vízvezeték rekonstrukció 9. Zirc, végátemelő áthelyezése A maradványösszeg felhasználás építési munkák kivitelezése 2008 október, és 2010 május között várható. A mellékelt megvalósíthatósági tanulmány tartalmazza a projektmódosítás részletes tartalmát, az egyes részek költségeit. A Veszprém és térsége szennyvízelvezetési és -kezelési projekt második ütem rövid összefoglalója az előterjesztés része. Az 1. számú melléklet tartalmazza a maradványösszeg felhasználásával kapcsolatos nem támogatott költségeket, 2. számú melléklet a támogatott költségeket. A fentiek alapján kérem Tisztelt Képviselő-testületet a pályázat módosítás, 2. ütem jóváhagyását. Zirc, szeptember 24. Dr. Czuppon Károly alpolgármester Határozati javaslatok: Zirc Városi Önkormányzat Képviselő-testületének../2008. (IX.30.) Kt. számú határozata Zirc Városi Önkormányzat Képviselő-testülete megtárgyalta a "Veszprém és térsége szennyvízelvezetési és -kezelési projekt maradványösszeg felhasználásával kapcsolatos EU-s pályázati anyag jóváhagyása című előterjesztést. 1) Zirc Városi Önkormányzat Képviselő-testülete jóváhagyja a Veszprém és térsége szennyvízelvezetési és -kezelési projekt maradványösszeg felhasználásával kapcsolatos EU-s pályázati anyagot. 2) Zirc Városi Önkormányzat Képviselő-testülete kötelezettséget vállal arra, hogy a pályázatra időszakra szükséges többletköltségeket biztosítja a projekt ütemezésének megfelelően. 3) A Képviselő-testület felkéri a Veszprém és Térsége Szennyvízelvezetési és -kezelési Önkormányzati Társulást a módosított pályázat beadására. Felelős: Ottó Péter polgármester Határidő: folyamatos

4 Veszprém és térsége szennyvízelvezetési és kezelési projekt A projekt műszaki tartalma 2. ütem összefoglaló A projekt keretében megvalósuló beruházásokat összefoglalása agglomerációnként: Tervezett intézkedések a Veszprémi szennyvíz agglomerációban: (lásd, részletesen a 6. fejezetben) Veszprémi csatornázatlan utcák csatornázása; meglévő szennyvízelvezető és vízellátó hálózat rekonstrukciós munkái: o Kistó utcai csatorna bélelése; o Stromfeld A. utcai csatorna rekonstrukciója o Batthyányi és Hársfa utcai csatorna rekonstrukciója; o jelű Látóhegyi árok melletti csatorna rekonstrukciója; o Eötvös, Batsányi és Szófia utcai csatorna rekonstrukciója; o Kossuth utcai csatorna rekonstrukciója; o Ádám Iván utcai meglévő egyesített rendszer szétválasztása; o Ady Endre utcai meglévő egyesített rendszer szétválasztása; o jelű Hajlat utcai csatorna rekonstrukciója; Kádárta I. sz. átemelő felújítása; Kádárta I. sz. átemelő nyomóvezetékének rekonstrukciója; veszprémi szennyvíztisztító telep befejező munkái. Tervezett intézkedések a Zirci szennyvíz agglomerációban: (lásd részletesen a 7. fejezetben) meglévő szennyvízelvezető és vízellátó hálózat rekonstrukciós munkái; a végátemelő áthelyezése zirci szennyvíztisztító telep befejező munkái A projekt költségvetése (részletes kifejtését lásd a 10 és 11. fejezetekben) MEGNEVEZÉS Euró Veszprémi szennyvíz agglomeráció Zirci szennyvíz agglomeráció Tervezés (5%) Kulturális Örökségvédelmi Hivatal (0,2%) Tartalék keret (~6,0%) Építési szerződés költsége Mérnök (3%) Technikai segítségnyújtás (1,5%) Teljes Nettó

5 Zirc, csatornahálózat rekonstrukció ALKOTMÁNY UTCA A meglévő j. csatorna kerül kiváltásra a szennyvíztisztító telep előtti végátemelőig. A kiváltásra már készült tervdokumentáció. A tervezett csatorna D 400 KG- PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal. Az Alkotmány utcában a meglévő NA100 a.c. vízvezetéket és az NA200 a.c töltővezetéket a csatornarekonstrukcióval egy időben ki kell cserélni. VITÁLIS UTCA A meglévő j. csatorna kerül kiváltásra. A kiváltásra már készült tervdokumentáció. A tervezett csatorna D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal. A Vitális utcában a meglévő NA100 a.c. vízvezetéket a csatornarekonstrukcióval egy időben ki kell cserélni. BERCSÉNYI UTCA A meglévő 1-3-0, 1-4-1, j. Bercsényi utcai csatorna szakaszok kerülnek kiváltásra. A tervezett csatornák D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, helyenként gyökérbenövésekkel. A Bercsényi utcában a meglévő NA100 a.c. vízvezetéket 482 fm hosszban ki kell cserélni a szennyvízcsatorna rekonstrukciókkal egy időben. III. BÉLA UTCA A meglévő 1-7-0, j. III. Béla utcai főgyűjtő csatorna és mellékgyűjtő szakasz kerülnek kiváltásra. A tervezett csatornák D 300 KG-PVC és D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, helyenként gyökérbenövésekkel, gyakori meghibásodással és dugulással. A III. Béla utcában a meglévő NA100 a.c. vízvezetéket 346 fm hosszban és az NA200 a.c töltővezetéket 638 fm hosszbana csatornarekonstrukcióval egy időben ki kell cserélni. FALLER JENŐ UTCA A meglévő , j. Faller Jenő utcai mellékgyűjtő szakasz kerülnek kiváltásra. A tervezett csatornák D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, helyenként gyökérbenövésekkel, gyakori meghibásodással és dugulással. Az utca egy részét korábban már kiváltották. A Faller Jenő utcában a meglévő NA100 a.c. vízvezetéket 240 fm hosszban ki kell cserélni a szennyvízcsatorna rekonstrukciókkal egy időben. ERDŐALJA UTCA A meglévő 1-6-0, j. Erdőalja utcai fő és mellékgyűjtő szakaszok kerülnek kiváltásra. Az j. szakasz folytatódik az Egry J. utcában. A tervezett csatornák D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, helyenként gyökérbenövésekkel, gyakori meghibásodással és dugulással. Az Erdőalja utcában a meglévő NA100 a.c. vízvezetéket 208 fm hosszban ki kell cserélni a szennyvízcsatorna rekonstrukciókkal egy időben. ÁRPÁD UTCA A meglévő 1-6-0, Árpád utcai főgyűjtő kerül kiváltásra. Az j. szakasz folytatódik az Egry J. utcában. A tervezett csatornák D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, helyenként gyökérbenövésekkel, gyakori meghibásodással és dugulással. Az utca egyik részét már kiváltották.

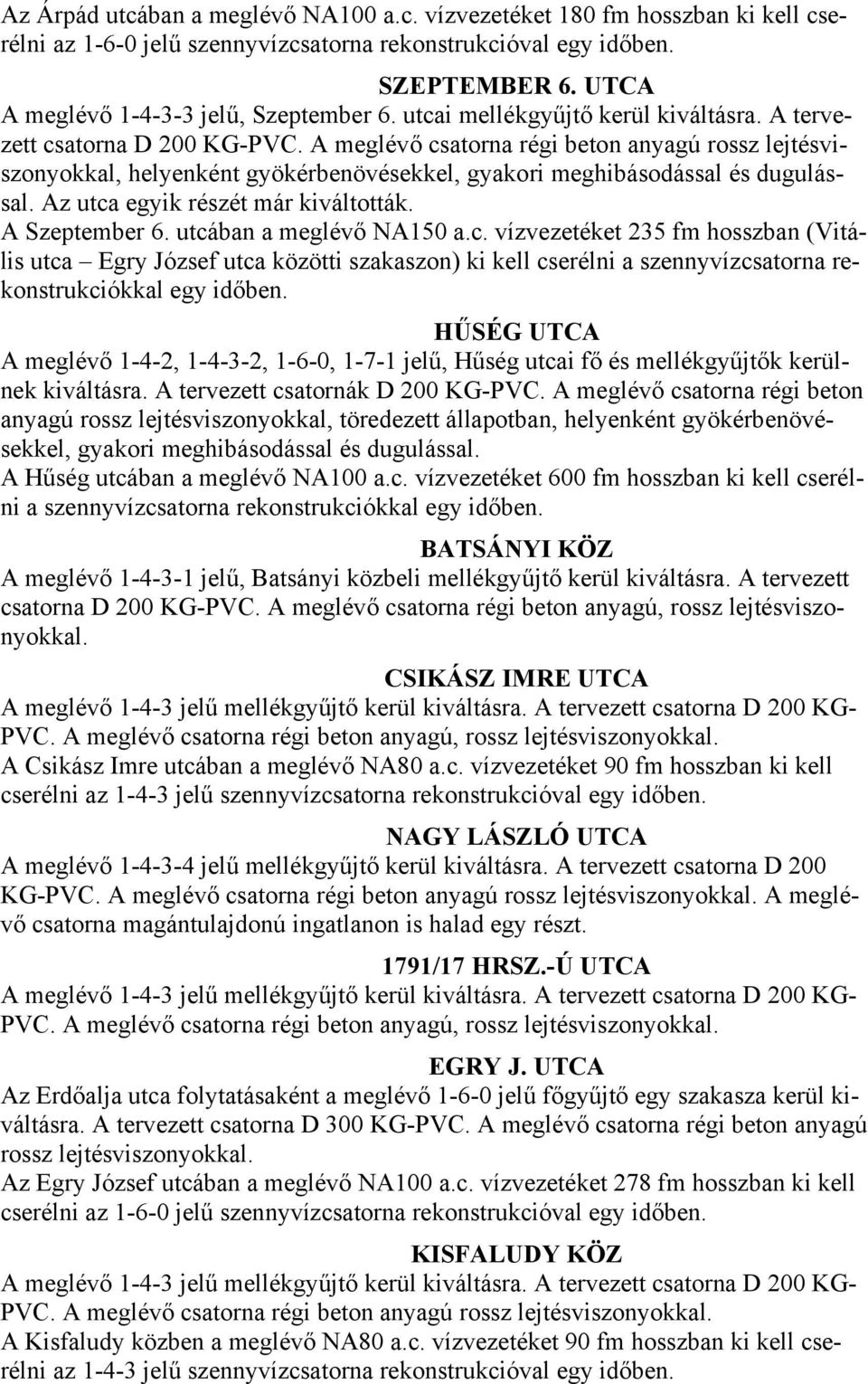

6 Az Árpád utcában a meglévő NA100 a.c. vízvezetéket 180 fm hosszban ki kell cserélni az jelű szennyvízcsatorna rekonstrukcióval egy időben. SZEPTEMBER 6. UTCA A meglévő jelű, Szeptember 6. utcai mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, helyenként gyökérbenövésekkel, gyakori meghibásodással és dugulással. Az utca egyik részét már kiváltották. A Szeptember 6. utcában a meglévő NA150 a.c. vízvezetéket 235 fm hosszban (Vitális utca Egry József utca közötti szakaszon) ki kell cserélni a szennyvízcsatorna rekonstrukciókkal egy időben. HŰSÉG UTCA A meglévő 1-4-2, , 1-6-0, jelű, Hűség utcai fő és mellékgyűjtők kerülnek kiváltásra. A tervezett csatornák D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, töredezett állapotban, helyenként gyökérbenövésekkel, gyakori meghibásodással és dugulással. A Hűség utcában a meglévő NA100 a.c. vízvezetéket 600 fm hosszban ki kell cserélni a szennyvízcsatorna rekonstrukciókkal egy időben. BATSÁNYI KÖZ A meglévő jelű, Batsányi közbeli mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 200 KG-PVC. A meglévő csatorna régi beton anyagú, rossz lejtésviszonyokkal. CSIKÁSZ IMRE UTCA A meglévő jelű mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 200 KG- PVC. A meglévő csatorna régi beton anyagú, rossz lejtésviszonyokkal. A Csikász Imre utcában a meglévő NA80 a.c. vízvezetéket 90 fm hosszban ki kell cserélni az jelű szennyvízcsatorna rekonstrukcióval egy időben. NAGY LÁSZLÓ UTCA A meglévő jelű mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal. A meglévő csatorna magántulajdonú ingatlanon is halad egy részt. 1791/17 HRSZ.-Ú UTCA A meglévő jelű mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 200 KG- PVC. A meglévő csatorna régi beton anyagú, rossz lejtésviszonyokkal. EGRY J. UTCA Az Erdőalja utca folytatásaként a meglévő jelű főgyűjtő egy szakasza kerül kiváltásra. A tervezett csatorna D 300 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal. Az Egry József utcában a meglévő NA100 a.c. vízvezetéket 278 fm hosszban ki kell cserélni az jelű szennyvízcsatorna rekonstrukcióval egy időben. KISFALUDY KÖZ A meglévő jelű mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 200 KG- PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal. A Kisfaludy közben a meglévő NA80 a.c. vízvezetéket 90 fm hosszban ki kell cserélni az jelű szennyvízcsatorna rekonstrukcióval egy időben.

7 BÁNYÁSZ UTCA A meglévő jelű mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 200 KG- PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal. A Bányász utcában a meglévő NA100 a.c. vízvezetéket 180 fm hosszban ki kell cserélni az jelű szennyvízcsatorna rekonstrukcióval egy időben. KOSSUTH L. UTCA 63. A Kossuth Lajos utca 63. sz. ingatlan bekötésének állaga rossz, a csatorna kontrás, kiváltása szükséges. ALKOTMÁNY UTCA (VITÁLIS U. RÁKÓCZI TÉR KÖ- ZÖTTI SZAKASZ) A meglévő jelű főgyűjtő kerül kiváltásra. A tervezett csatorna D 400 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal. Az Alkotmány utcában a meglévő NA100 a.c. vízvezetéket és az NA200 a.c töltővezetéket a csatornarekonstrukcióval egy időben ki kell cserélni. ORVOSI RENDELŐ ÉS LAKÁSOK A meglévő egyesített rendszer szétválasztása történik 120 fm hosszban. SZABDSÁG UTCA ÁTVEZETÉSE A meglévő mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 300 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal. VADÁSZ UTCA Az jelű meglévő mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 300 KG- PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, gyökérbenövésekkel. FÁY LAKÓTELEP A meglévő mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 300 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, gyökérbenövésekkel. FÁY A. UTCA A meglévő mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, gyökérbenövésekkel. RÁKÓCZI TÉR A meglévő mellékgyűjtő kerül kiváltásra. A tervezett csatorna D 200 KG-PVC. A meglévő csatorna régi beton anyagú rossz lejtésviszonyokkal, gyökérbenövésekkel.

8 Csatornahálózat rekonstrukciók Megnevezés Jel D 400 D 300 D 200 Akna Bekötés (db) Bekötés (m) 1. Alkotmány u Vitális u Bercsényi u Bercsényi u Bercsényi u III. Béla u III. Béla u Faller Jenő u Faller Jenő u Erdőalja u Erdőalja u Árpád u Szeptember 6. u Hűség u Hűség u Hűség u Hűség u Batsányi köz Csikász Imre u Nagy László u /17 hrsz. út Egry József u Kisfaludy köz Bányász u Alkotmány u. (Vitális u Rákóczi tér között) 19. Orvosi rendelő és lakások (szétválasztás) Szabadság u. átvezetés Vadász u Fáy lakótelep Fáy A. u Rákóczi tér 60 Összesen: táblázat

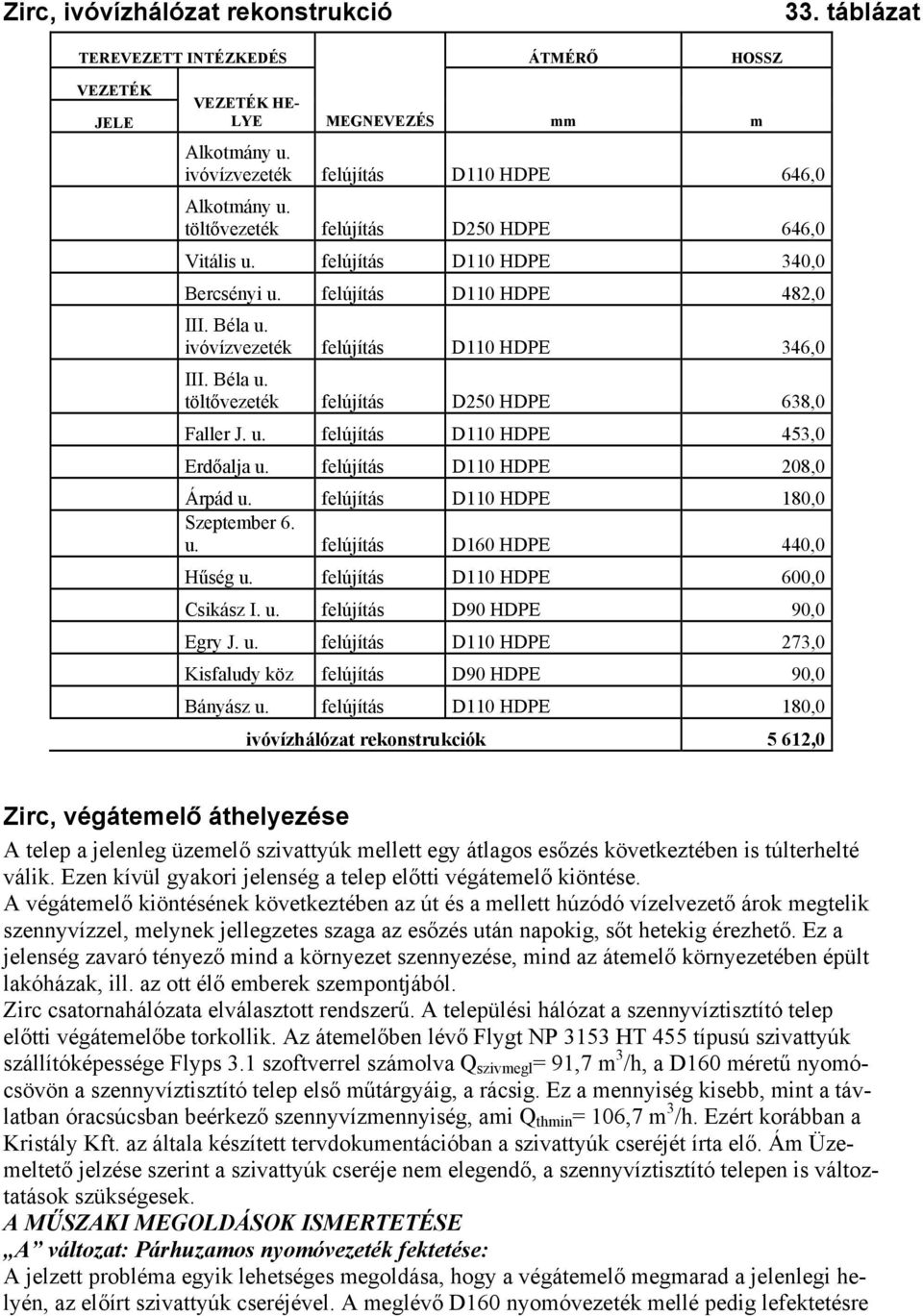

9 Zirc, ivóvízhálózat rekonstrukció 33. táblázat TEREVEZETT INTÉZKEDÉS ÁTMÉRŐ HOSSZ VEZETÉK JELE VEZETÉK HE- LYE MEGNEVEZÉS mm m Alkotmány u. ivóvízvezeték felújítás D110 HDPE 646,0 Alkotmány u. töltővezeték felújítás D250 HDPE 646,0 Vitális u. felújítás D110 HDPE 340,0 Bercsényi u. felújítás D110 HDPE 482,0 III. Béla u. ivóvízvezeték felújítás D110 HDPE 346,0 III. Béla u. töltővezeték felújítás D250 HDPE 638,0 Faller J. u. felújítás D110 HDPE 453,0 Erdőalja u. felújítás D110 HDPE 208,0 Árpád u. felújítás D110 HDPE 180,0 Szeptember 6. u. felújítás D160 HDPE 440,0 Hűség u. felújítás D110 HDPE 600,0 Csikász I. u. felújítás D90 HDPE 90,0 Egry J. u. felújítás D110 HDPE 273,0 Kisfaludy köz felújítás D90 HDPE 90,0 Bányász u. felújítás D110 HDPE 180,0 ivóvízhálózat rekonstrukciók 5 612,0 Zirc, végátemelő áthelyezése A telep a jelenleg üzemelő szivattyúk mellett egy átlagos esőzés következtében is túlterhelté válik. Ezen kívül gyakori jelenség a telep előtti végátemelő kiöntése. A végátemelő kiöntésének következtében az út és a mellett húzódó vízelvezető árok megtelik szennyvízzel, melynek jellegzetes szaga az esőzés után napokig, sőt hetekig érezhető. Ez a jelenség zavaró tényező mind a környezet szennyezése, mind az átemelő környezetében épült lakóházak, ill. az ott élő emberek szempontjából. Zirc csatornahálózata elválasztott rendszerű. A települési hálózat a szennyvíztisztító telep előtti végátemelőbe torkollik. Az átemelőben lévő Flygt NP 3153 HT 455 típusú szivattyúk szállítóképessége Flyps 3.1 szoftverrel számolva Q szivmegl = 91,7 m 3 /h, a D160 méretű nyomócsövön a szennyvíztisztító telep első műtárgyáig, a rácsig. Ez a mennyiség kisebb, mint a távlatban óracsúcsban beérkező szennyvízmennyiség, ami Q thmin = 106,7 m 3 /h. Ezért korábban a Kristály Kft. az általa készített tervdokumentációban a szivattyúk cseréjét írta elő. Ám Üzemeltető jelzése szerint a szivattyúk cseréje nem elegendő, a szennyvíztisztító telepen is változtatások szükségesek. A MŰSZAKI MEGOLDÁSOK ISMERTETÉSE A változat: Párhuzamos nyomóvezeték fektetése: A jelzett probléma egyik lehetséges megoldása, hogy a végátemelő megmarad a jelenlegi helyén, az előírt szivattyúk cseréjével. A meglévő D160 nyomóvezeték mellé pedig lefektetésre

10 kerül egy új, D160 KPE nyomóvezeték. Az új vezeték a meglévő, használaton kívüli oldómedencébe és utóülepítőbe, valamint a jelenleg iszappal feltöltött iszaptároló földmedencébe vezet. A végátemelő után egy újonnan épülő tolózárakna kerül kialakításra, melyben megfelelő automatizálás mellett motoros tolózárak végzik a vízkormányozást. Csapadék esetén a telep túlterhelésének és a végátemelő kiöntésének elkerülése érdekében a tolózárak az egyik szivattyút az új vezeték felé irányítják, míg a másik szivattyú továbbra is a telep rács és homokfogó műtárgya felé dolgozik. Az új vezeték végpontjain szintén motoros tolózárak kerülnek elhelyezésre, melyek automatikusan először az oldómedencébe, majd az utóülepítőbe és végül a földmedencébe kormányozzák a vizet. Ezen három műtárgy együttes térfogata elegendő a többlet vízmennyiség tározására. B változat: Új szennyvízátemelő építése: A jelzett probléma másik lehetséges megoldása, hogy a jelenleg üzemelő végátemelő megszűnik és az átemelőbe csatlakozó gravitációs vezetéktől egy újonnan fektetett gravitációs vezetékkel juttatjuk a nyers szennyvizet a telep telekhatárán belülre. A telekhatáron belül egy új végátemelő kerül kialakításra. Az új akna a tervezett szivattyúkkal kerül kialakításra. Az ezután következő, szintén újonnan épülő, párhuzamos nyomott vezeték és a hozzá kapcsolódó tolózárakna kialakítása megegyezik az első megoldásban leírtakkal. Változatok műszaki összesítője: A változat: Párhuzamos nyomóvezeték fektetése: 1. KPE PE100 SDR17,5 D160 műanyag nyomócső fektetése 400 fm 3,0 3,0 1,8m belméretű tolózárakna építése 25 cm vst. zsalukőből, monolit vb. födémmel 2. 1 db 3,0 3,0 1,8m belméretű tolózárakna technológiai gépészete 3. DIN anyagból (3 db DN150 motoros tolózár + 2 db DN150 golyós visszacsapó) 2,0 2,0 1,8 m belméretű telepi tolózárakna építése 25cm vst. zsalukőből, 4. 1 db monolit vb. Födémmel 2,0 2,0 1,8m belméretű telepi tolózárakna technológiai gépészete 5. DIN anyagból (2 db DN150 motoros tolózár) Elektromos földkábel és 12 eres jelzőkábel fektetése földárokban az átemelő energiaellátására és jelátvitelére fm Telepi tolózárakna energiaellátása és jelátvitele központi villamos- és irányítóberendezéshez fm 8. Műszerezés és irányítástechnika B változat: Új szennyvízátemelő építése: 1. DN400 KGEM csatornacső fektetése 320 fm 2. KPE PE100 SDR17,5 D160 műanyag nyomócső fektetése 110 fm 3,0 3,0 1,8m belméretű tolózárakna építése 25 cm vst. zsalukőből, monolit vb. födémmel 3. 1 db 3,0 3,0 1,8m belméretű tolózárakna technológiai gépészete DIN anyagból (3 db DN150 motoros tolózár + 2 db DN150 golyós 4. visszacsapó) 2,0 2,0 1,8 m belméretű telepi tolózárakna építése 25cm vst. zsalukőből, 5. monolit vb. Födémmel 1 db

11 ,0 2,0 1,8m belméretű telepi tolózárakna technológiai gépészete DIN anyagból (2 db DN150 motoros tolózár) Elektromos földkábel és 12 eres jelzőkábel fektetése földárokban az átemelő energiaellátására és jelátvitelére Telepi tolózárakna energiaellátása és jelátvitele központi villamos- és irányítóberendezéshez 50 fm 50 fm 9. Szennyvízátemelő építése Ø3,0-4,0m méretben 1 db 10. Fenti átemelő gépészete 11. Műszerezés és irányítástechnika Változatok gazdasági összehasonlítása: A változat: Párhuzamos nyomóvezeték fektetése: Ssz. Leírás Mennyiség Beruházási költség ( ) 1. KPE PE100 SDR17,5 D160 műanyag nyomócső fektetése 400 fm ,0 3,0 1,8m belméretű tolózárakna építése 25 cm vst. zsalukőből, monolit vb. födémmel 1 db ,0 3,0 1,8m belméretű tolózárakna technológiai gépészete DIN anyagból (3 db DN150 motoros tolózár + 2 db DN150 golyós visszacsapó) 4. 2,0 2,0 1,8 m belméretű telepi tolózárakna építése 25cm vst. zsalukőből, monolit vb. Födémmel 1 db ,0 2,0 1,8m belméretű telepi tolózárakna technológiai gépészete DIN anyagból (2 db DN150 motoros tolózár) 6. Elektromos földkábel és 12 eres jelzőkábel fektetése földárokban az átemelő energiaellátására és jelátvitelére 450 fm Telepi tolózárakna energiaellátása és jelátvitele központi villamos- és irányítóberendezéshez 50 fm Átemelő szivattyúk cseréje 2 db Műszerezés és irányítástechnika Úthelyreállítás ÖSSZESEN

12 B változat: Új szennyvízátemelő építése: Ssz. Leírás Mennyiség Beruházási költség ( ) 1. DN400 KGEM csatornacső fektetése 320 fm KPE PE100 SDR17,5 D160 műanyag nyomócső fektetése 110 fm ,0 3,0 1,8m belméretű tolózárakna építése 25 cm vst. zsalukőből, monolit vb. födémmel 3. 1 db ,0 3,0 1,8m belméretű tolózárakna technológiai gépészete DIN anyagból (3 db DN150 motoros tolózár + 2 db DN150 golyós visszacsapó) 2,0 2,0 1,8 m belméretű telepi tolózárakna építése 25cm 5. vst. zsalukőből, monolit vb. Födémmel 1 db ,0 2,0 1,8m belméretű telepi tolózárakna technológiai gépészete DIN anyagból (2 db DN150 motoros tolózár) Elektromos földkábel és 12 eres jelzőkábel fektetése földárokban az átemelő energiaellátására és jelátvitelére fm Telepi tolózárakna energiaellátása és jelátvitele központi 8. villamos- és irányítóberendezéshez 50 fm Szennyvízátemelő építése Ø3,0-4,0m méretben 1 db Fenti átemelő gépészete Műszerezés és irányítástechnika Úthelyreállítás ÖSSZESEN A fenti táblázatok alapján gazdasági szempontból az A változat lenne kedvezőbb, ugyanakkor az átemelőnél jelentkező szaghatásokat nem orvosolja, illetve az előírt védőtávolság sem tartható be. Így műszaki szempontok alapján a B változat a javasolt. Zirc, szennyvíztisztító telep befejező munkái Új utóülepítő műtárgy építése A Zirci szennyvíztisztító telepen jelenleg egy db utóülepítő műtárgy van. A műtárgy felújításra nem került sor ebben a programban (Kohéziós Alap eredeti műszaki tartalom). Kapacitása megfelelő, de határterhelésen mozog. A műtárgy kotrószerkezetének felújítása, esetlegesen - későbbiekben a vasbeton. szerkezet felújítása - szükségessé teszi, hogy a műtárgyat átmenetileg 1-2 hétre leürítsék, kivegyék a technológiából. Ezáltal a szigorú tisztítási határértékeket nem lehet tartani, nem csak a felújítás 2 hetére, hanem még további 1-2 hétre, mire a biológiai rendszer újból összeáll. A határérték feletti elfolyó szennyvíz első sorban a nyitott karszt miatt veszélyezteti a környezetet, és veszélyezteti a csatornaépítéssel, ill. rekonstrukciókkal elért eredményeket (vízbázisaink kiváló minőségének hosszú távú megtartása). A megépítendő második utóülepítő műtárggyal növelhető a hasznos térfogat, hidraulikailag sokkal kedvezőbb helyzetbe kerül a telep, ami a nagy záporok idején befolyó kevert szennyvizek ártalom mentes feldolgozását is elősegíti.

13 Irányítástechnikai rekonstrukció A szennyvíztisztító telepen az új beépítések hatására rendkívül megnőtt a meddő villamosenergia teljesítmény. Emiatt a telepen központi meddőkompenzálás kerül telepítésre. A fázisjavító berendezés a transzformátorállomás betonoszlopán külön szekrényben kerül kiépítésre. Az új technológiai épületben a behatolás elleni védelmet ki kell építeni. A behatolás elleni védelem jeleit illeszteni kell a meglévő vagyonvédelmi rendszerbe, a jeleket a veszprémi diszpécserközpontba is továbbítani kell. A térfigyelő rendszer 2 új kamerával bővül, melyet szintén a meglévő vagyonvédelmi rendszerbe kell illeszteni, illetve jeleit a veszprémi diszpécserközpontba továbbítani kell. A bejárati kapu átépítendő távvezérlésű rendszerre, melyhez beléptető rendszert kell telepíteni. Új garázs és tárolóhely építése A Kohéziós Alap jelenlegi munkái során kerül a zirci szennyvíztelepre egy új konténerszállító jármű. Az új jármű a meglévő garázsba nem fér el. A Kohéziós Alap pótmunkái során egy darab kombi csatornamosó jármű kerül a zirci szennyvíztelepre. Az új gépjárművek vagyonvédelmének érdekében egy új garázs építése szükséges. Tartalék centrifuga beszerzése A zirci szennyvíztisztító telep kisregionális feladatokat lát el az iszapvíztelenítés tekintetében. Behordásra kerül a borzavári, eplényi, valamint a bakonybéli szennyvíztelepek gravitációsan sűrített iszapja. Így 4 szennyvíztisztító telep iszapcentrifugálása történik Zircen, melyek közül a legjelentősebb természetesen Zirc. A jelenleg beépített iszapcentrifuga a feladatát képes ellátni, ugyanakkor meghibásodások esetén a keletkezett szennyvíziszapok felhalmozódnak, a nyitott karsztot veszélyeztetik. Az üzembiztonság és nyitott karszt védelme érdekében egy új tartalék iszapcentrifuga beszerzését javasoljuk. Kivitelezés várható kezdete: október Befejezése: április-május

14 1. sz. melléklet Veszprém és térsége szennyvízelvezetési és -kezelési projekt Maradványösszeg és ÁFA felhasználásával kapcsolatos nem támogatott költségek Munka megnevezése 1. Módosító pályázat összeállítása - megvalósíthatósági tanulmány (FS) - költség-haszon elemzés (CBA) - környezetvédelmi hatástanulmány - pályázati formanyomtatvány (AF) eljárás egyszerű közbeszerzés Költségek (MFt) 2007-ben jóváhagyott módosított igény Veszprém Zirc teljes Veszprém Zirc teljes 82% 18% Veszprém Elvi vízjogi engedélyezési terv készítés egyszerű közbeszerzés Közbeszerzési eljárás, közbeszerzési szakértő megbízás Engedélyeztetések díjai Szolgalmi jogok díjai ÖSSZESEN: Zirc

15 2. sz. melléklet Veszprém és térsége szennyvízelvezetési és -kezelési projekt Maradványösszeg + ÁFA felhasználása - Támogatott költségek, Zirc város Bruttó bekerülési költség megoszlása (MFt) 10 % önrész megoszlása (MFt) Maradványösszeg és ÁFA felhasználásával tervezett munkák Netto költség (EUR) Árfolyam Nettó bekerülési költség (MFt) 74 % EU 16 % Állami költségvetés 10 % önrész EU Önerő Alap (50,4 %) Saját erő 49,6% 1. Zirc csatorna, ivóvíz rekonstrukciók, szv tisztító Tervezés (5%), tartalékkeret (6%), KultÖröksvédHiv (1%) kts-ek 82%-a Mérnök (3%) kts. 18%-a TA(1,5%) kts.18 %-a Munkák költsége összesen: Veszprém és térsége szennyvízelvezetési és -kezelési projekt Bruttó költség (EUR) Árfolyam Bruttó költség (MFt) Bruttó költség megoszlása (MFt) 10 % önrész Zircre eső részének megoszlása (MFt) Zirc város által 16 % Állami 10 % EU Önerő Alap + felajánlás 74 % EU fizetendő költségvetés önrész (30 %) önrész (70 %) A Projekt előirányzott költsége (közbeszerzések előtt) A Projekt tényleges bekerülési költsége (közbeszerzések után) Előirányzott és ig szerződött bekerülési költség különbsége: A beruházáshoz szükséges önrész összege: 41,5 MFt + 26,7 MFt = 68,2 MFt 10 % önrész Zircre eső része (10,8 %) (MFt)
