1 SZAKMAI MUNKAKÖZÖSSÉGEK ÉRTÉKELÉSI RENDSZERE Elektronika szakmacsoport Műszaki alapgyakorlat 9.évfolyam I. félév Fsz. Az ellenőrzés témája Értékelési szempontok (módja) Az osztályozási szint 1 Munkavédelmi, villamos biztonságtechnikai és tűzvédelmi ismeretek. 2 A munkavégzés szabályai A gépek, berendezések, eszközök és szerszámok használatának, karbantartásának szabályai. Az elmélet és gyakorlat kapcsolatának ellenőrzése (írásban, szóban). Baleseti óvórendszabályok és munkafegyelem betartása. Szerszámok, berendezések helyes használata. A munkahely rendezettsége, tisztasága. 3 Műszaki mérés és ellenőrzés. Mérő- és a mérendő felületek előkészítettsége. Mérési technológia betartása. Mért értékek pontossága. 4 Műszaki vázlatkészítés elemei, dokumentáció elemzése. Műszaki vázlat készítése (kulcstartó). Mérő és ellenőrző eszközök rendeltetés szerinti használata. Formarészletek kidolgozottsága, arányok helyessége. Szerkesztés pontossága. A tanult síkmértani szerkesztések alkalmazása. Gyakorlati munkaközösség vezető:gacsályi László 1

2 5 Alaplemez előrajzolása, pontozás és nyírás gyakorlása (kulcstartó). 6 Fúrás, süllyesztés és a fúrógép kezelésének gyakorlása (kulcstartó). 7 Lemezdarab a munkaműveletei nek ellenőrzése (kulcstartó). Az alaplemez előrajzolásának sorrendje. A munkadarab előkészítése rajzoláshoz. Szerkesztési megoldások. Munkahelyi rend. Az előrajzolás szerszámainak használata. Nyírás közben betartandó szabályok. Külméretek. Baleseti óvórendszabályok és munkafegyelem betartása. Fúróeszközök és gépek kezelésének ismerete. A fúrás előkészületi és megmunkálási szabályai. Szakszerű szerszámhasználat. Baleset megelőzési szabályok betartása. Szakszerű kivitelezés, esztétikum. Méret és alakhűség. Tanult munkafogások alkalmazása. Balesetmentes munkavégzés. Összetett értékelés Teljes osztályzat 8 Elektromos alkatrészek előkészítése. Lágyforrasztás Kivezetések beültetési méretre hajlítása. Eszközök, szerszámok Gyakorlati munkaközösség vezető:gacsályi László 2

3 anyagai eszközei. Forrasztási gyakorlat kiválasztása, szakszerű használata. Forrasztás minősége kivitele. Munkahely rendje. Baleset-megelőzési szabályok betartása. 9 Huzalozási gyakorlat A vezetékek mérete, előónozás kivitele. A huzalok, kábelek elhelyezése, rögzítése. Szigetelés épsége. Szakszerű szerszámhasználat. Forrasztás minősége és kivitele. Balesetmegelőzési rendszabályok betartása. 10 Villamos mérések és módszerek. Mérőeszközök, segédeszközök használatának gyakorlása. Feszülts ég-, áram-, és ellenállá smérő szabályo s használa ta, csatlako ztatása. Balesetmegelőzé si rendszabá lyok betartása. 11 A villamos ellenállás tulajdonságai. Szakszerű szerszámhasználat. Gyakorlati munkaközösség vezető:gacsályi László 3

4 Ellenállásmérés gyakorlása egyszerű egyenáramú hálózatokban (ellenállás kocka építése). Forrasztás minősége és kivitele. Mérési dokumentumok, eredmények. Balesetmegelőzési rendszabályok betartása. 12 Komplex technikai eszköz készítése ( (LED.vizsgáló ). 13 Műszerdoboz készítés (projekt feladat). Kiterített palástok méretei. Szakszerű előrajzolás..műszerdoboz lemez alkatrészeinek, méretei. Ragasztott kötések megbízhatósága. A ragasztás folyamata és előkészítettsége. Szakszerű szerszámhasználat. Műszerdoboz összeállítása, technológia sorrend. Bennfoglaló méretek helyessége. Összetett osztályzat. Teljes osztályzat 14 LED. vizsgáló áramkör építése, ellenőrzése. Kapcsolási rajz, beültetési rajz alkalmazása. Alkatrészek beültetési minősége. Áramkör működésének vizsgálata. Teljes osztályzat Kábelkorbács kialakítása. Szakszerű szerszámhasználat. Összetett osztályzat. Félévi osztályzat meghatározása: Gyakorlati munkaközösség vezető:gacsályi László 4

5 A tantárgyból minden alapművelet (részosztályzat) befejezése, később pedig egy-egy projekt munka elkészülte után (teljes osztályzat) osztályozni kell. Az osztályzatokat a tanár saját előmeneteli naplójában tartja nyilván. Az előmeneteli naplóból a havi vagy teljes osztályzatok megállapított érdemjegyet az E-naplóban hó végén rögzíteni kell. A havi érdemjegyek átlaga biztosítja a félévi zárási osztályzatot (min. 4 osztályzat). Műszaki alapgyakorlat-9.évfolyam II. félév Fsz. Az ellenőrzés témája Értékelési szempontok (módja) Az osztályozási szint (értékelés időpontja) 15 Műszerdoboz, készítése (projekt feladat). Hajlítás eszközei szerszámai. Hajlítás gyakorlása, teleptartó készítése. 16 Kötési módok, csavarozás, szegecselés. Menetfúrás, menetmetszés eszközei, szerszámai, ábrázolásuk. Az alaplemez előrajzolásának sorrendje. A munkadarab előkészítése rajzoláshoz. Szerkesztési megoldások. Munkahelyi rend. Az előrajzolás szerszámainak használata. Nyírás közben betartandó szabályok. Külméretek. Baleseti óvórendszabályok és munkafegyelem betartása. Összetett osztályzat. Tanult elméleti ismeretek gyakorlati alkalmazása. Kötőelemek és szerszámok szakszerű használata. Vázlatkészítés rajzolvasás alkalmazása. Teljes osztályzat 17 Menetmetszés, menetfurás gyakorlása, távtartó készítése. Szakszerű kivitelezés, esztétikum. Méret és alakhűség. Tanult munkafogások alkalmazása. Balesetmentes Gyakorlati munkaközösség vezető:gacsályi László 5

6 munkavégzés. 18 Műszerdoboz szerelése, kapcsolódó alkatrészek pozícióinak ellenőrzése. 19 Komplex technikai eszköz készítése,áramkörépítés (villogó áramköre). Villamos rajzjelek, kapcsolási rajz, beültetési rajz. Vezető, szigetelő anyagok. Nyák technológiák, alkatrészek beültetése. Kábelkorbács kialakítása. 20 A komplex technikai eszköz végszerelése. A kész berendezés ellenőrzése, élesztése és javítása. Műszerdoboz összeállítása, technológia sorrend betartása. Szakszerű kivitelezés, esztétikum. Méret és alakhűség. Szakszerű szerszámhasználat. Balesetmentes munkavégzés. Összetett osztályzat. Szakszerű szerszámhasználat. Forrasztás minősége és kivitele. A vezetékek mérete, előónozás kivitele. A huzalok, kábelek elhelyezése, rögzítése. Szigetelés épsége. Mérési dokumentumok kivitele, eredmények helyessége. Baleset-megelőzési rendszabályok betartása. Kapcsolási rajz, beültetési rajz alkalmazása. Alkatrészek beültetési minősége. Áramkör működésének vizsgálata. Szakszerű szerszámhasználat. Baleseti óvórendszabályok és munkafegyelem betartása. Összetett Teljes osztályzat Teljes osztályzat Gyakorlati munkaközösség vezető:gacsályi László 6

7 osztályzat Év végi osztályzat meghatározása: A tantárgyból minden alapművelet (részosztályzat) befejezése, később pedig egy-egy projekt munka elkészülte után (teljes osztályzat) osztályozni kell. Az osztályzatokat a tanár saját előmeneteli naplójában tartja nyilván. Az előmeneteli naplóból a havi vagy teljes osztályzatok megállapított érdemjegyet az E-naplóban hó végén rögzíteni kell. A havi érdemjegyek átlaga biztosítja az év végi zárási osztályzatot. Gacsályi László Műszaki alapgyakorlatok - 10.évfolyam Hét Hó Tananyag Értékelés módja Megjegyzés szeptember október A műhely rendje, munkahelyi beosztások. Munkavédelmi, tűzvédelmi és biztonságtechnikai ismeretek. Villamos berendezések biztonságtechnikája Kézi és gépi szerszámok használata. Éves feladatok ismertetése. A mérés és ellenőrzés fogalma, mértékegységek. Villamos mérés és ellenőrzés. Villamos alapmennyiségek mérése. Mérőműszerek bemutatása, kezelőszervei. Mérőműszerek kezelése, csatlakoztatása az áramkörhöz (gyakorlás). Ellenállásmérés gyakorlása (multiméterrel). Ellenállás hálózatok kialakítása próbapanelen. Eredő ellenállás meghatározása számítással, méréssel. Ellenállás hálózatok kialakítása. Feszültség mérés gyakorlása. Kirchhoff hurok törvényének igazolása ellenállás hálózatokon. Ellenőrző mérések (ellenállás, feszültség). Áramerősség mérése. Áramerősség mérése különböző ellenállás hálózatokon. Kirchhoff csomóponti törvényének igazolása. Szakadásvizsgáló, dobozalsó rajz készítése. Műveleti sorrend. A kiterített méret leszabása, az oldalak hajlítása. (mérőműszerek kezelése, bekötése) (ellenállás és feszültség mérés) Szeptember havi osztályzat kialakítása (a ). Kimunkálások elkészítése. Szakadásvizsgáló, dobozfelső rajz készítése. Műveleti sorrend. 7. A kiterített méret leszabása, az oldalak hajlítása. (dobozalsó ellenőrzése) Gyakorlati munkaközösség vezető:gacsályi László 7

8 8. Szakadásvizsgáló, dobozfelső furatok elkészítése. Műveleti sorrend Szakadásvizsgáló, rögzítőelem rajz készítése. Műveleti sorrend. A kiinduló méret leszabása, az oldalak igazítása. Furatok elkészítése(!). Szakadásvizsgáló, teleptartó rajz készítése. Műveleti sorrend. A kiterített méret leszabása, az oldalak hajlítása. Furatok elkészítése. (dobozfelső ellenőrzése) Október havi osztályzat kialakítása (a ). Kötési módok és csoportosításuk. Szegecskötések. 11. Szegecsek fajtái, jellemzői. A szegecselés módjai. A szegecselés menete. Szegecselés gyakorlása. 12. Szakadásvizsgáló szegecselések. Csavarmenetek, csavarkötések. Csavarmenet származtatása, menetfajták. 13. Kézi menetfúrás, menetmetszés, eszközei, szerszámai. Menetkészítés gyakorlása. november November havi osztályzat kialakítása (furatok és szegecselés) december január Szakadásvizsgáló, leszorítóelem rajz készítése.műveleti sorrend.a leszorítóelem leszabása, kimunkálása.furatok elkészítése.menetfúrás. Szakadásvizsgáló doboz összeállítása. Illesztések, korrekció. Az elektromágneses tér keletkezése és alkalmazása. Mágneses anyagok fajtái, az induktivitás. A mágneses tér erőhatása. Jelfogók, relék, mágneskapcsolók. Jelfogós áramkörök kialakítása. Mágneses tér hatása az áramjárta tekercsre. A generátor és a motor elv. Villamos forgógépek. Transzformátorok felépítése, fajtái. Transzformátor üresjárási és terheléses mérése. Nyomtatott áramkörök készítése. A "vasalás" és szitanyomás technológiája. Eszközök, segédanyagok. (menetfúrás) (szakadásvizsgáló, doboz összeállítás) Osztályzat (transzformátor mérések) December havi osztályzat kialakítása (a ). 20. Szakadásvizsgáló kapcsolási és beültetési rajzának elkészítése. Próbapanelek használata. Az áramkör építése próbapanelen. Az áramkör vizsgálata. Osztályzat (szakadásvizsgáló áramkör építés próbapanelen) Gyakorlati munkaközösség vezető:gacsályi László 8

9 február Nyomtatott áramkörök beültetése. Az alkatrészek előkészítése. Forrasztás. Szakadásvizsgáló nyomtatott áramkörének beültetése. Villamos vezetékek és vezeték anyagok jellemzői. Vezeték előkészítés. A huzalozás szerszámai. Huzalkötegek készítése. Szakadásvizsgáló huzalozási rajz elkészítése. Szakadásvizsgáló huzalozása. 24. A kész áramkör ellenőrzése. Hibakeresés, javítás. Februári osztályzat (szakadásvizsgáló nyomtatott áramkör, huzalozás) március A váltakozófeszültség és áramerősség értékei. Váltakozófeszültség és áramerősség mérése (multiméterrel, oszciloszkóppal!). Ellenállás hálózatok váltakozó feszültségen. Gyakorló mérések. Tekercs viselkedése egyen- és váltakozófeszültségen. A tekercs egyen és váltakozófeszültségű ellenállása. A látszólagos ellenállás. Az impedancia. 27. Soros R-L kör vizsgálata. Ohm és Kirchoff törvénye. Feszültségek fázishelyzete. Kondenzátor viselkedése egyen- és váltakozófeszültségen. A kondenzátor egyen és váltakozófeszültségű 28. ellenállása. A látszólagos ellenállás. Az impedancia. Márciusi osztályzat (váltakozóáramú mérések, dokumentáció) 29. Soros R-C kör vizsgálata.ohm és Kirchoff törvénye.feszültségek fázishelyzete. Osztályzat(váltakozóáramú mérések, dokumentáció) április május Akkuőr doboz rajzának elkészítése. A dobozfelső kiterített méretének leszabása. Peremezés. A perem kimunkálása. Az oldalak hajlítása. Akkuőr dobozalsó méreteinek meghatározása. Kiterített méret meghatározása, leszabása. A dobozalsó hajlítása. A dobozelemek illesztése. Akkuőr távtartó rajzának elkészítése. A távtartó leszabása, méretre esztergálása. Furatok elkészítése, menetfúrás. Akkuőr kapcsolási és beültetési rajzának elkészítése. Az áramkör megépítése próbapanelen, vizsgálata. Osztályzat (akkuőr doboz) Gyakorlati munkaközösség vezető:gacsályi László 9

10 június Akkuőr nyomtatott áramköri lapjának előkészítése. Leszabás, tisztítás. Folyasztószer felvitele. Akkuőr beültetése. Alkatrészek előkészítése. Forrasztás. Az áramkör huzalozása. Az akkuőr ellenőrzése, élesztése, javítása. Az éves munka Karbantartás, leltározás. Osztályzat (akkuőr áramkör kivitelezése) Szomor Vilmos Az e-naplóba csak a teljes értékű osztályzatok kerülnek. A félévi osztályzat megállapításának alapja az első félévben szerzett osztályzatok számtani közepe, melyet a tanuló igyekezete, hozzáállása kismértékben módosíthat. A tanév végi osztályzatot az előző elvek, a tanév során szerzett osztályzatokból állapítjuk meg. Gyakorlati munkaközösség vezető:gacsályi László 10

11 műszaki alapgyakorlatok 11.évfolyam Hét Hó Tananyag Értékelés szeptember A műhely rendje, munkahelyi beosztások. Munkavédelmi, tűzvédelmi és biztonságtechnikai ismeretek. Villamos berendezések biztonságtechnikája Kézi és gépi szerszámok használata. Éves feladatok ismertetése. A tápegység, fényorgona ismertetése.mechanikai szerelvények, előlap, hátlap, hűtőborda darabolása. Távtartók megmunkálása. Darabolás, esztergálás, menetfúrás : Lemezmegmunkálá s :Távt artó megmunkálás. Szept. havi osztályzat a részoszt.. 5 Előlap, hátlap, hűtőborda rajz készítése, rajz történő megmunkálása. 6-7 A mechanika összeszerelése 8-9 Október RC szűrő építése próbapanelen. RC szűrő mérése oszcilloszkóppal. Mérési eredmények, dokumentálása. a szűrők elmélet+mérés Október havi osztályzat az összeszerelt mechanika 10. Nyomtatott áramköri lap előkészítése. Egy és többfázisú hálózat ismertetése, jellemzői. Hálózati transzformátor szerelése november Hálózati csatlakozóvezeték, kapcsoló szerelése Szigetelőlap készítés, szerelés Hálózati transzformátor mérése, dokumentálása November havi osztályzat: Hálózati áramkörök szerelése és mérése december Egyenirányító, szűrő szerelése, mérése, dokumentálásatranzisztoros egy fokozatú FE kapcsolás szerelése.fe fokozat munkapontbeállítása, mérése (egyen- és váltakozóáramú vizsgálat), dokumentálás. FE áramgenerátor mérése, dokumentálása December havi osztályzat: Tranz.fok.szerel ése, mérése Gyakorlati munkaközösség vezető:gacsályi László 11

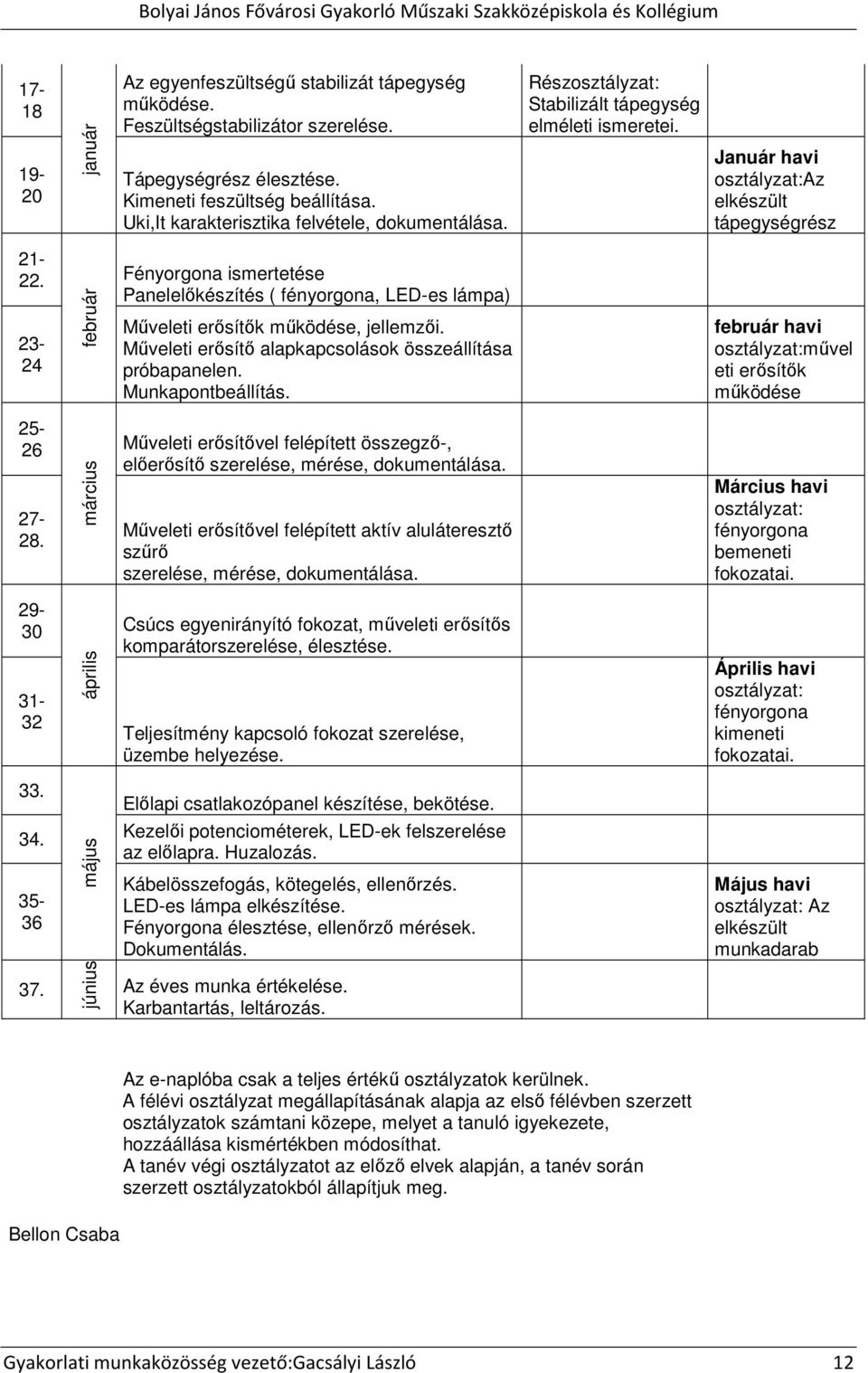

12 január Az egyenfeszültségű stabilizát tápegység működése. Feszültségstabilizátor szerelése. Tápegységrész élesztése. Kimeneti feszültség beállítása. Uki,It karakterisztika felvétele, dokumentálása. : Stabilizált tápegység elméleti ismeretei. Január havi osztályzat:az elkészült tápegységrész Fényorgona ismertetése Panelelőkészítés ( fényorgona, LED-es lámpa) február Műveleti erősítők működése, jellemzői. Műveleti erősítő alapkapcsolások összeállítása próbapanelen. Munkapontbeállítás Műveleti erősítővel felépített összegző-, előerősítő szerelése, mérése, dokumentálása március Műveleti erősítővel felépített aktív aluláteresztő szűrő szerelése, mérése, dokumentálása Csúcs egyenirányító fokozat, műveleti erősítős komparátorszerelése, élesztése április Teljesítmény kapcsoló fokozat szerelése, üzembe helyezése. február havi osztályzat:művel eti erősítők működése Március havi osztályzat: fényorgona bemeneti fokozatai. Április havi osztályzat: fényorgona kimeneti fokozatai. 33. Előlapi csatlakozópanel készítése, bekötése május Kezelői potenciométerek, LED-ek felszerelése az előlapra. Huzalozás. Kábelösszefogás, kötegelés, ellenőrzés. LED-es lámpa elkészítése. Fényorgona élesztése, ellenőrző mérések. Dokumentálás. Május havi osztályzat: Az elkészült munkadarab 37. június Az éves munka Karbantartás, leltározás. Az e-naplóba csak a teljes értékű osztályzatok kerülnek. A félévi osztályzat megállapításának alapja az első félévben szerzett osztályzatok számtani közepe, melyet a tanuló igyekezete, hozzáállása kismértékben módosíthat. A tanév végi osztályzatot az előző elvek, a tanév során szerzett osztályzatokból állapítjuk meg. Bellon Csaba Gyakorlati munkaközösség vezető:gacsályi László 12

13 Műszaki alapgyakorlatok 12.évfolyam Hét Hó Tananyag Értékelés Megjegyzés szeptember A műhely rendje, munkahelyi beosztások. Munkavédelmi, tűzvédelmi és biztonságtechnikai ismeretek. Villamos berendezések biztonságtechnikája Kézi és gépi szerszámok használata. Éves feladatok ismertetése. Impulzustechnikai és jelformáló áramkörök vizsgálata. : Int. Diff.,vágó kivitelezése, mérése 3-4. Inverter szerelése, mérése,, dokumentálása. :Inverter szerelés, mérése, dokumentáció Szept. havi osztályzat a részoszt Október Logikai hálózatok és rendszerek, mérések logikai kapcsolásokban, CMOS teszter mech. készítése CMOS teszter szerelése, mérése,, dokumentálása. TTL és CMOS áramkörök és rendszerek jellemzői, kapu- és multivibrátor áramkörök használata.cmos IC-k mérésének bemutatása CMOS teszterrel. : CMOS teszter mechanika : szerelés, mérés, dokumentáció Október havi osztályzat a november TTL és CMOS integrált áramkörök felhasználó szintű alkalmazása katalógusból. Fénysorompó mech. készítése. : elméleti tudás, hf., kutatómunka, mechanika November havi osztályzat:a Fénysorompó elektromos szerelése. Fénysorompó mérése,, dokumentálása. : elektronika szerelés, mérés, dokumentáció 15 december Optikai és induktív érzékelők hozzákapcsolása a sorompó áramköréhez. : hf., kutatómunka, önálló feladat végrehajtás December havi osztályzat: a Gyakorlati munkaközösség vezető:gacsályi László 13

14 16 Szakmai bemutató, a választott témák január CMOS rendszerű számláló, tároló, dekódoló áramkörök, kijelző eszközök alkalmazása Futófény-számláló mech. készítése. : hf., kutatómunka, önálló feladat végrehajtás : mechanika Teljes havi jegy Szakmai bemutatóra kapott érdemjegy( félévi osztályzathoz) Félévi osztályzat: a havi osztályzatok Január havi osztályzat:a február Futófény-számláló oszcillátor szerelése, mérése. Futófény-számláló számláló-áramkör szerelése, mérése. : elektronika szerelés, mérés : elektronika szerelés, mérés február havi osztályzat:a március Futófény-számláló kijelző-áramkör szerelése, mérése. Futófény-számláló tároló készre szerelése, mérése : elektronika szerelés, mérés : elektronika szerelés, mérés Március havi osztályzat: a április Számlálás adott értéktől adott értékig. Az elektronikus dobókocka megvalósítása. : feladatvégre hajtás, mérés, futófényszámláló dokumentáció május Teljesítmény szabályozás impulzusszélesség változtatással. NE555 IC működése.telj.szabályzó szerelése, mérése, dokumentálása, évvégi értékelés. Az éves munka Karbantartás, leltározás. : időre végre hajtott, versenyfeladat jellegű feladatvégrehajtás Április havi osztályzat: a Év végi osztályzat: a havi osztályzatok Gyakorlati munkaközösség vezető:gacsályi László 14

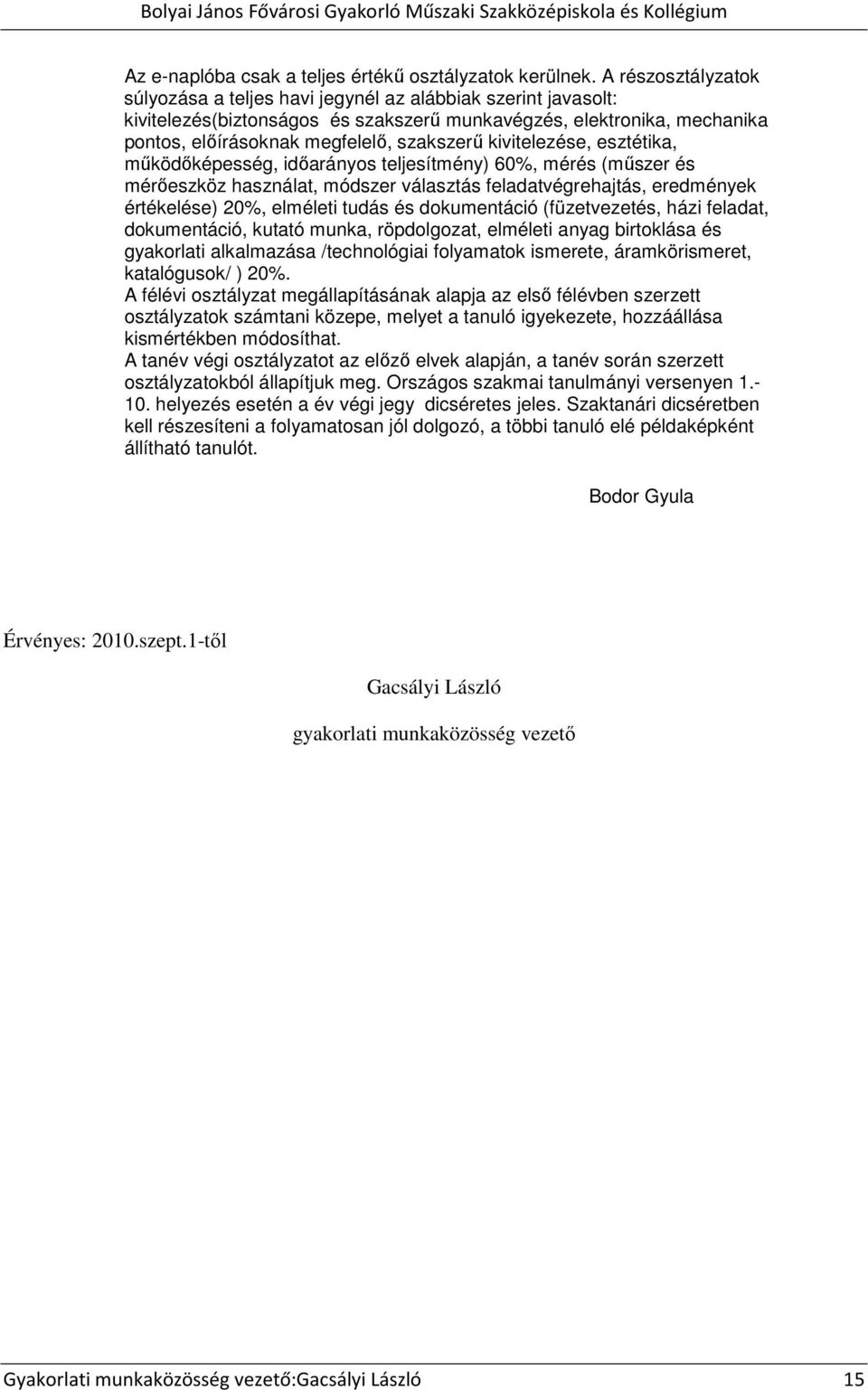

15 Az e-naplóba csak a teljes értékű osztályzatok kerülnek. A súlyozása a teljes havi jegynél az alábbiak szerint javasolt: kivitelezés(biztonságos és szakszerű munkavégzés, elektronika, mechanika pontos, előírásoknak megfelelő, szakszerű kivitelezése, esztétika, működőképesség, időarányos teljesítmény) 60%, mérés (műszer és mérőeszköz használat, módszer választás feladatvégrehajtás, eredmények ) 20%, elméleti tudás és dokumentáció (füzetvezetés, házi feladat, dokumentáció, kutató munka, röpdolgozat, elméleti anyag birtoklása és gyakorlati alkalmazása /technológiai folyamatok ismerete, áramkörismeret, katalógusok/ ) 20%. A félévi osztályzat megállapításának alapja az első félévben szerzett osztályzatok számtani közepe, melyet a tanuló igyekezete, hozzáállása kismértékben módosíthat. A tanév végi osztályzatot az előző elvek, a tanév során szerzett osztályzatokból állapítjuk meg. Országos szakmai tanulmányi versenyen helyezés esetén a év végi jegy dicséretes jeles. Szaktanári dicséretben kell részesíteni a folyamatosan jól dolgozó, a többi tanuló elé példaképként állítható tanulót. Bodor Gyula Érvényes: 2010.szept.1-től Gacsályi László gyakorlati munkaközösség vezető Gyakorlati munkaközösség vezető:gacsályi László 15
