1759MG V2.0. Ismertető és Telepítői kézikönyv (433MHZ / 868MHZ)

Save this PDF as:
 WORD  PNG  TXT  JPG

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "1759MG V2.0. Ismertető és Telepítői kézikönyv (433MHZ / 868MHZ)"

Átírás

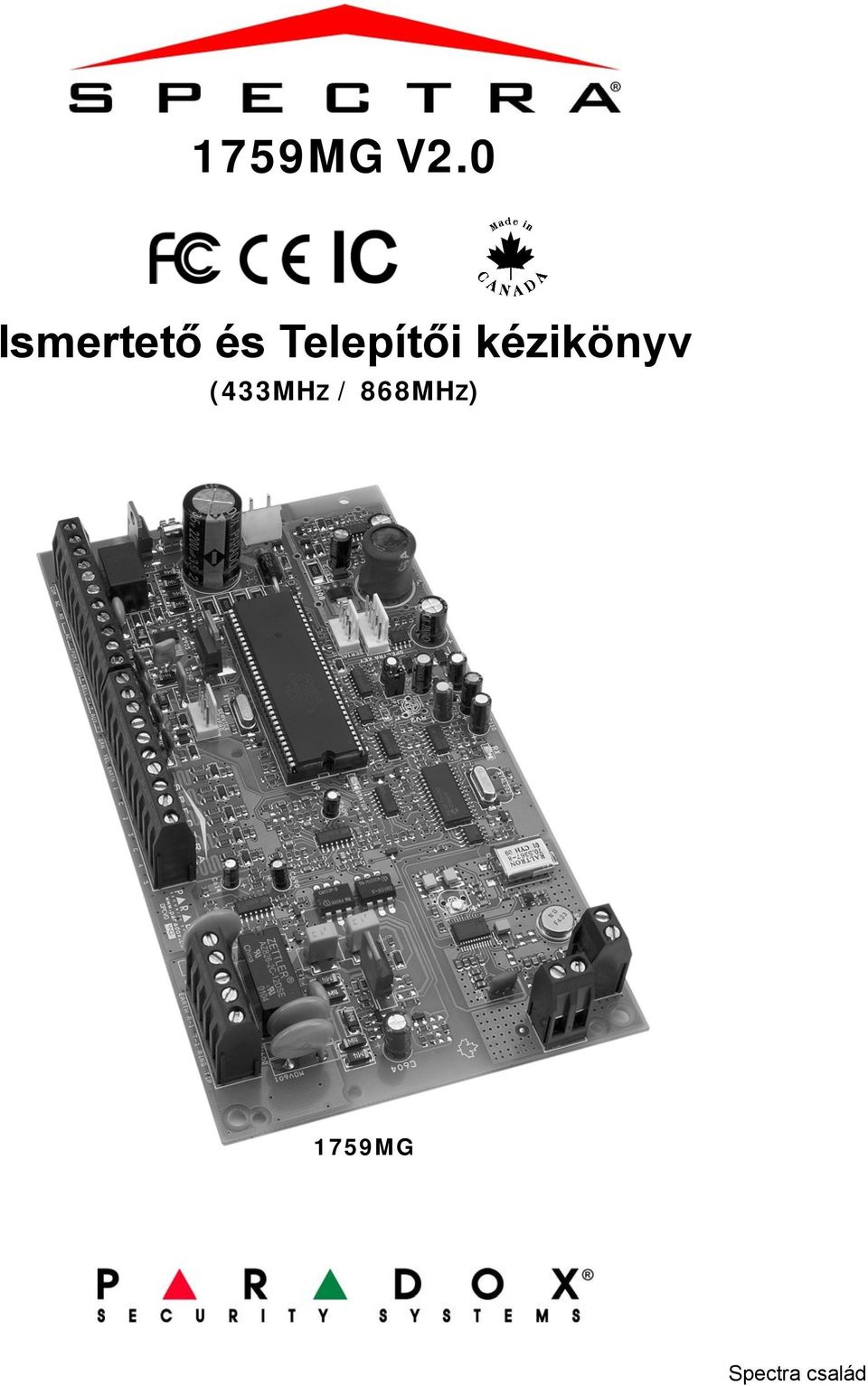

1 1759MG V2.0 Ismertető és Telepítői kézikönyv (433MHZ / 868MHZ) 1759MG Spectra család

2 Tartalom Bevezetés...1 Szolgáltatások...1 Műszaki jellemzők... 1 Telepítés...2 Telepítés...2 Földelés...2 AC táp...2 Segédakku...2 AUX Táp Terminálok*...4 Telefonvonal bekötés...4 Bell kimenet bekötés... 4 Programozható kimenet bekötés*... 4 Szimpla zóna bemenetek... 5 Kezelő és kezelő zóna bekötések... 5 Kulcskapcsoló bekötések... 6 Tűz áramkörök... 6 Programozási módok... 7 WinLoad szoftver Windows*-hoz... 7 Programozás kezelővel... 7 A LED kezelő beállítása... 8 Programozás Paradox Memóriakulccsal*... 9 Belépőkódok Belépőkód hossz...10 Telepítőkód (alap: 0000 / ) Rendszer mesterkód (alap: 1234 / ) Felhasználókód opciók Rendszer Mesterkód Duress kód Zóna Programozás...12 Mi a Bővítő bement? Kezelő zóna 2 újra rendelése Kezelő zóna rendelése Bővítő bemenethez Zóna Programozás...13 Zóna definíciók...13 Egyedi zóna definíciók Rádiós tűz zóna programozása Zóna partíció kijelölés Zóna opciók Zónasebesség EOL zónák...17 Rádiós szolgáltatások Rádiós adó programozás Rádiós adó jelerősség megtekintése Sorozatszám nézet Felügyelet opciók Távirányító programozás Élesítés és Hatástalanítás opciók Stay élesítésre kapcsolás Stay élesítés késleltetéssel Szokásos élesítés Kényszer élesítésre vált (Nem használható UL telepítéseknél) Élesítés korlátozás akku hibánál Élesítés korlátozás Szabotázsnál Időzített Auto-Élesítés...23 Nincs Mozgás Auto-Élesítés...23 Auto élesítés opciók (Nem használható UL telepítéseknél) Egy-gombos élesítés (Nem használható UL telepítéseknél) Kilépés késleltetés Sziréna csippanás kezelős élesítés/hatástalanításnál Sziréna csippanás távirányítós élesítés/hatástalanításnál Nincs kilépés késleltetés távélesítéskor Nincs kilépés késleltetés csipogás és sziréna csippanás Stay élesítésnél Riasztás opciók...25 Sziréna letiltás időzítő Riasztás ismétlés Szabotázs felismerés Kezelő pánik opciók Pánik kizárás időzítő Jelentés és tárcsázó beállítások Jelentés/tárcsázó (bekapcsolás/kikapcsolás) Jelentéskódok Távfelügyelet telefonszám Partíció ügyfélszám Jelentés formátumok Pager késleltetés Esemény hívásirány Tárcsázási mód Impulzus arány Csengő kommunikációs hibánál Tárcsahang késleltetés Maximum Tárcsázási Kísérlet Késleltetés tárcsázási kísérletek között Váltakozó tárcsázás opció Nem régi zárás késleltetés Auto Tesztjelentés Zárás mulasztás időzítő Táp hiba jelentés késleltetés Hatástalanítás jelentés opciók Zóna visszaállás jelentés opciók Telefonvonal figyelés (TLM) Programozható kimenetek...34 PGM aktiválás esemény PGM deaktiválás esemény PGM késleltetés PGM normál állapot PGM2 villogó opciók Riasztás relé opciók Rendszer beállítások Hardver Reszet Telepítőzár Kezelő kizárás Akku töltőáram Partíciózás Rendszer óra Óra állítás Kezelő szabotázs felügyelet Kezelő hangos hiba figyelmeztetés Bizalmas mód Telepítő gyors funkciógombok PGM modul felügyelet Nyomtató modul felügyelet Zóna bővítő busz modul felügyelet Rádiós adó gyenge akku felügyelet Rádiós adó felügyelet opciók Minden bővítő modul újraprogramozása Spectra család

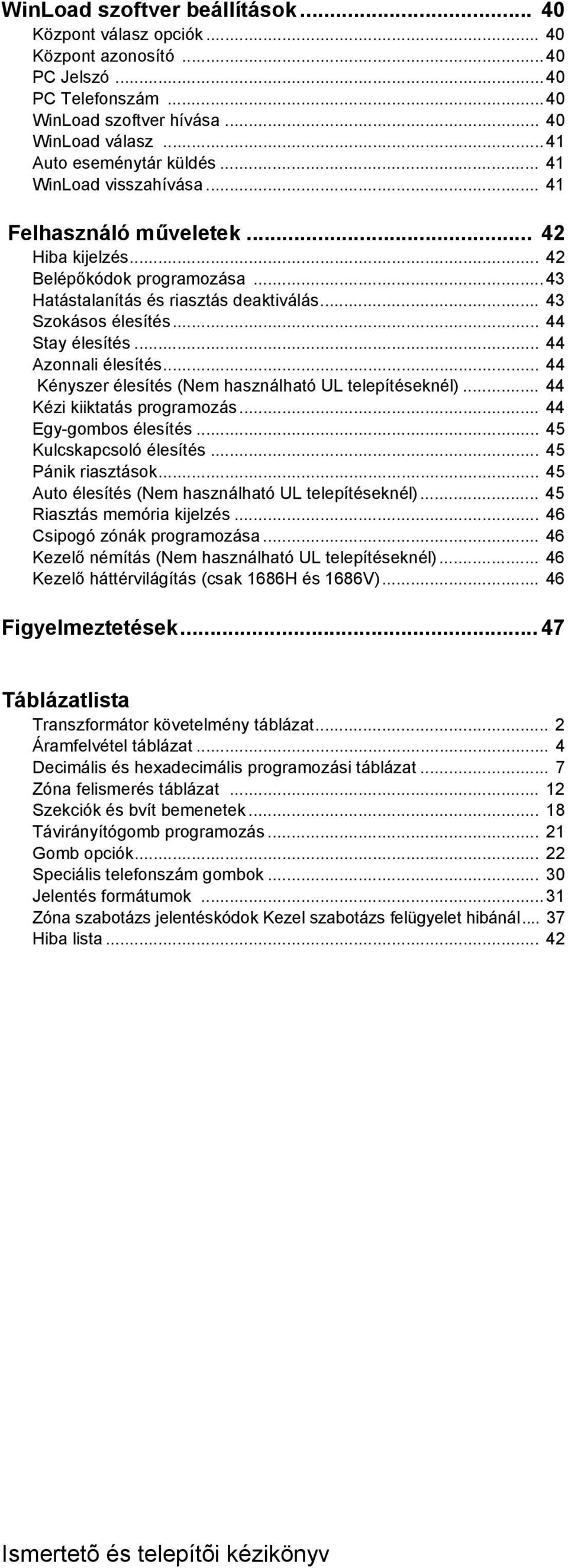

3 WinLoad szoftver beállítások Központ válasz opciók Központ azonosító...40 PC Jelszó...40 PC Telefonszám...40 WinLoad szoftver hívása WinLoad válasz...41 Auto eseménytár küldés WinLoad visszahívása Felhasználó műveletek Hiba kijelzés Belépőkódok programozása...43 Hatástalanítás és riasztás deaktiválás Szokásos élesítés Stay élesítés Azonnali élesítés Kényszer élesítés (Nem használható UL telepítéseknél) Kézi kiiktatás programozás Egy-gombos élesítés Kulcskapcsoló élesítés Pánik riasztások Auto élesítés (Nem használható UL telepítéseknél) Riasztás memória kijelzés Csipogó zónák programozása Kezelő némítás (Nem használható UL telepítéseknél) Kezelő háttérvilágítás (csak 1686H és 1686V) Figyelmeztetések Táblázatlista Transzformátor követelmény táblázat... 2 Áramfelvétel táblázat... 4 Decimális és hexadecimális programozási táblázat... 7 Zóna felismerés táblázat Szekciók és bvít bemenetek Távirányítógomb programozás Gomb opciók Speciális telefonszám gombok Jelentés formátumok...31 Zóna szabotázs jelentéskódok Kezel szabotázs felügyelet hibánál Hiba lista Ismertetõ és telepítõi kézikönyv

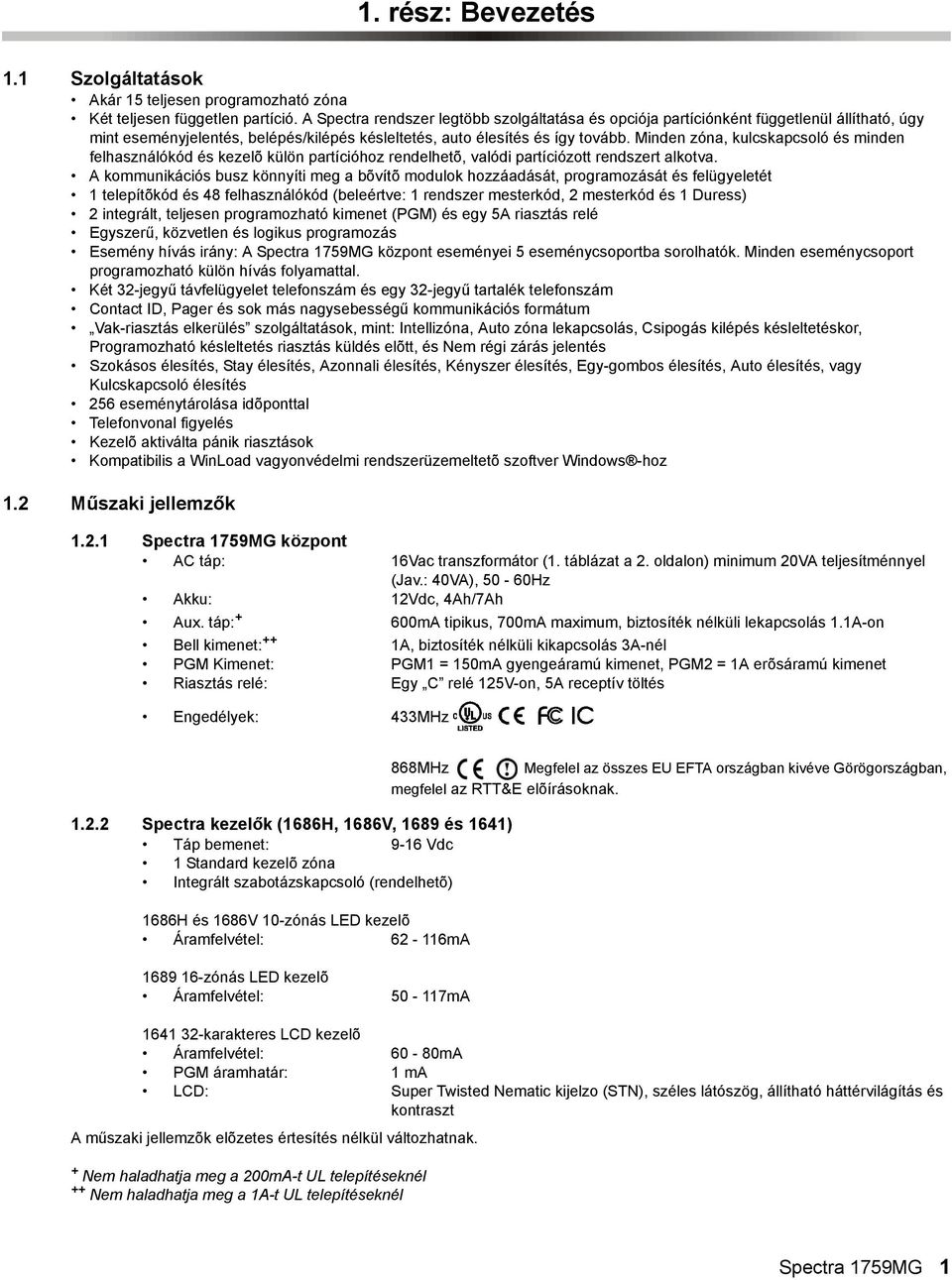

4 1. rész: Bevezetés 1.1 Szolgáltatások Akár 15 teljesen programozható zóna Két teljesen független partíció. A Spectra rendszer legtöbb szolgáltatása és opciója partíciónként függetlenül állítható, úgy mint eseményjelentés, belépés/kilépés késleltetés, auto élesítés és így tovább. Minden zóna, kulcskapcsoló és minden felhasználókód és kezelõ külön partícióhoz rendelhetõ, valódi partíciózott rendszert alkotva. A kommunikációs busz könnyíti meg a bõvítõ modulok hozzáadását, programozását és felügyeletét 1 telepítõkód és 48 felhasználókód (beleértve: 1 rendszer mesterkód, 2 mesterkód és 1 Duress) 2 integrált, teljesen programozható kimenet (PGM) és egy 5A riasztás relé Egyszerű, közvetlen és logikus programozás Esemény hívás irány: A Spectra 1759MG központ eseményei 5 eseménycsoportba sorolhatók. Minden eseménycsoport programozható külön hívás folyamattal. Két 32-jegyű távfelügyelet telefonszám és egy 32-jegyű tartalék telefonszám Contact ID, Pager és sok más nagysebességű kommunikációs formátum Vak-riasztás elkerülés szolgáltatások, mint: Intellizóna, Auto zóna lekapcsolás, Csipogás kilépés késleltetéskor, Programozható késleltetés riasztás küldés elõtt, és Nem régi zárás jelentés Szokásos élesítés, Stay élesítés, Azonnali élesítés, Kényszer élesítés, Egy-gombos élesítés, Auto élesítés, vagy Kulcskapcsoló élesítés 256 eseménytárolása idõponttal Telefonvonal figyelés Kezelõ aktiválta pánik riasztások Kompatibilis a WinLoad vagyonvédelmi rendszerüzemeltetõ szoftver Windows -hoz 1.2 Műszaki jellemzők Spectra 1759MG központ AC táp: 16Vac transzformátor (1. táblázat a 2. oldalon) minimum 20VA teljesítménnyel (Jav.: 40VA), 50-60Hz Akku: 12Vdc, 4Ah/7Ah Aux. táp: + 600mA tipikus, 700mA maximum, biztosíték nélküli lekapcsolás 1.1A-on Bell kimenet: ++ 1A, biztosíték nélküli kikapcsolás 3A-nél PGM Kimenet: PGM1 = 150mA gyengeáramú kimenet, PGM2 = 1A erõsáramú kimenet Riasztás relé: Egy C relé 125V-on, 5A receptív töltés Engedélyek: 433MHz Spectra kezelők (1686H, 1686V, 1689 és 1641) Táp bemenet: 9-16 Vdc 1 Standard kezelõ zóna Integrált szabotázskapcsoló (rendelhetõ) 1686H és 1686V 10-zónás LED kezelõ Áramfelvétel: mA zónás LED kezelõ Áramfelvétel: mA 868MHz Megfelel az összes EU EFTA országban kivéve Görögországban, megfelel az RTT&E elõírásoknak karakteres LCD kezelõ Áramfelvétel: 60-80mA PGM áramhatár: 1 ma LCD: Super Twisted Nematic kijelzo (STN), széles látószög, állítható háttérvilágítás és kontraszt A műszaki jellemzõk elõzetes értesítés nélkül változhatnak. + Nem haladhatja meg a 200mA-t UL telepítéseknél ++ Nem haladhatja meg a 1A-t UL telepítéseknél Spectra 1759MG 1

5 2. rész: Telepítés 2.1 Telepítés A doboz felhelyezése elõtt, ragassza az öt rögzítõ csapot a doboz hátuljára. Húzza be a kábeleket a dobozba és készítse elõ bekötésre, mielõtt az áramköri lapot elhelyezi a doboz hátuljában. Válasszon egy központi a helyet a fõszinten, ami illetéktelenek számára nem könnyen hozzáférhetõ, és hagyjon legalább 5 cm-t a doboz körül a megfelelõ szellõzés biztosítására. A hely száraz, és áramforráshoz, földeléshez, telefonvonalhoz közel legyen. Erõs RF mezõ útjába vagy közelébe (pl. neonlámpa, számítógép), vagy fémtárgyak, kapcsolószekrények, légkondicionáló és fűtőtestek közelébe ne telepítse, mert interferenciát okozhatnak és csökkentik az érzékenységet. Ne helyezze el alagsorban sem a 1759MG központot. Ne vágja, hajlítsa vagy változtassa az antennát, és ne keresztezzék az antennát elektromos vezetékek, mert ezek mind csökkentik a vétel minőségét. 2.2 Földelés Csatlakoztassa a központon lévõ zóna és tárcsázó földterminálokat a dobozhoz és a hidegvíz csõhöz vagy földelõ rúdhoz, a helyi elektromos szabályok szerint. A maximális villámvédelem érdekében, használjon külön földelést a zóna és a tárcsázó földeléshez, lásd 2. ábra a 3. oldalon. UL telepítéseknél, a fémdobozt a hidegvíz csõhöz kell földelni. 2.3 AC táp Ne használjon kapcsolóüzemű kimenetet a transzformátor üzemeltetésére. A transzformátor bekötését lásd 1. ábra a 2. oldalon. Az 1. táblázat határozza meg a megfelelõ transzformátort. Transzformátor: 1. táblázat: Transzformátor követelmény táblázat Amseco XP VAC 20VA (nem UL listás rendszerekhez) UL: Basler Electric BE156240CAA VAC 40VA transzformátor Spectra DC táp teljesítmény: 1,2A 1,5A Aux táp maximum szolgáltat: tip: 600mA max: 700mA tip: 600mA max: 700mA Nem haladhatja meg a 200mA-t UL telepítéseknél Elfogadható Akku töltõáram 350mA 350mA/700mA 2.4 Segédakku Tápvesztés alatti tápszolgáltatáshoz, kapcsoljon egy 12Vdc 4Ah sav/ólom vagy zselés akkut (1. ábra a 2. oldalon). Az UL tűzvédelmi követelmények alapján 7Ah akkut használjon. Az akkut az AC táp rákapcsolása után csatlakoztassa. Amikor telepíti, ellenõrizze a helyes polaritást, mert fordított bekötés az akku biztosíték kiolvadását okozhatja. Lásd még Akku töltõ áram a 37. oldalon Akkuteszt Ha az akku levált vagy biztosítéka kiolvadt, a Nincs/Gyenge akku hiba jelenik meg a kezelõ hiba kijelzõjén (43. oldal). Ez a hiba jelentkezik, ha az akku kapacitása túl alacsony, vagy ha a feszültség 10.5V alá esik mialatt a központ akkuról üzemel. 8.5 voltnál, a központ lekapcsol és minden kimenet zár. 1. ábra: AC táp és Akku bekötések UL: Az UL tűzvédelmi követelményeknek megfelelõ 12Vdc / 7Ah akkut használjon. Spectra 1759MG központ részlet Figyelem: Biztosítékcsere elõtt vegye le az akkut. A transzformátor hibás bekötése a rendszer sérülését eredményezheti. Akku: UL/ULC - 12Vdc / 4Ah vagy 7Ah 2 Ismertetõ és telepítõi kézikönyv

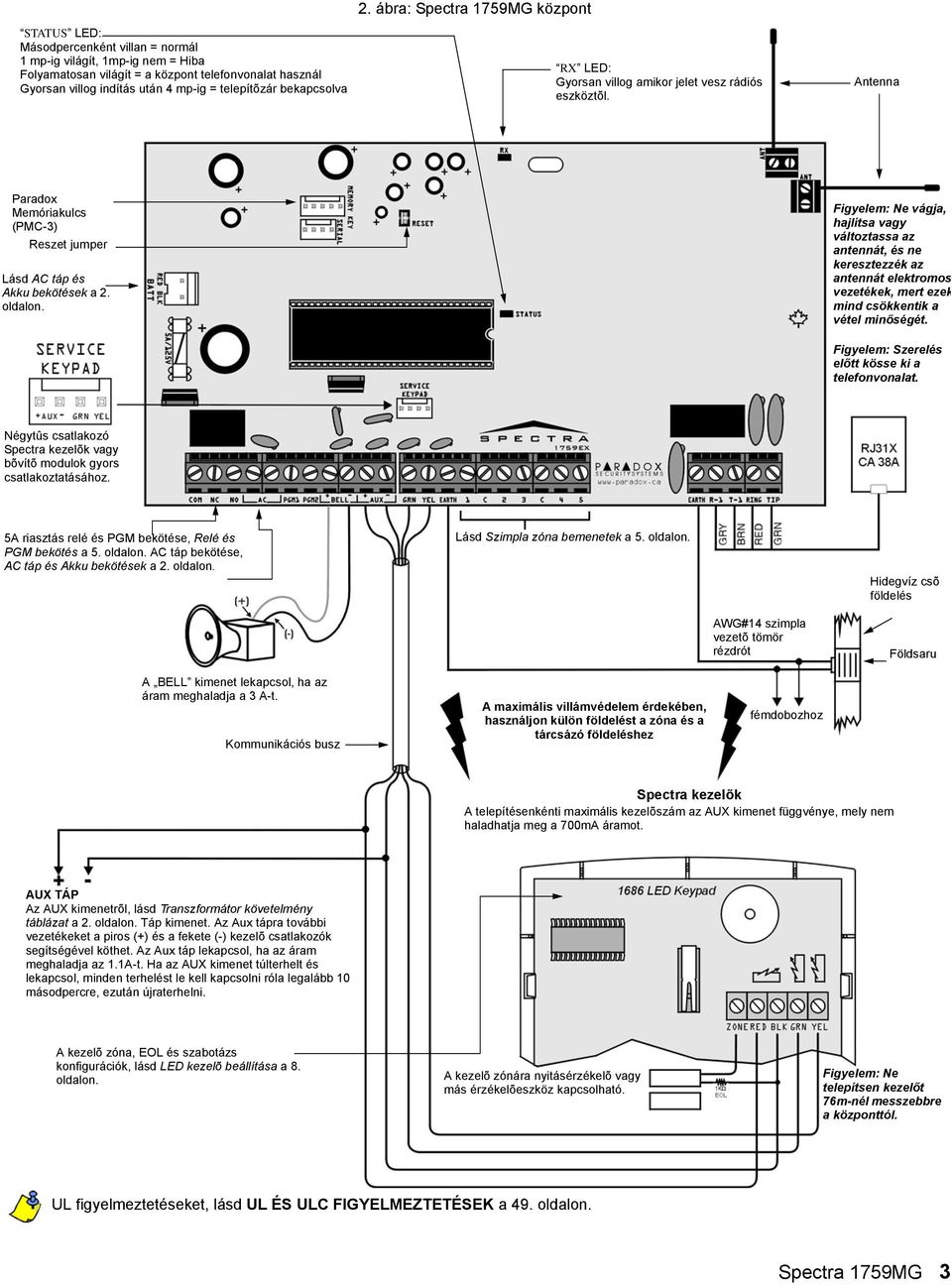

6 STATUS LED: Másodpercenként villan = normál 1 mp-ig világít, 1mp-ig nem = Hiba Folyamatosan világít = a központ telefonvonalat használ Gyorsan villog indítás után 4 mp-ig = telepítõzár bekapcsolva 2. ábra: Spectra 1759MG központ RX LED: Gyorsan villog amikor jelet vesz rádiós eszköztõl. Antenna Paradox Memóriakulcs (PMC-3) Reszet jumper Lásd AC táp és Akku bekötések a 2. oldalon. Figyelem: Ne vágja, hajlítsa vagy változtassa az antennát, és ne keresztezzék az antennát elektromos vezetékek, mert ezek mind csökkentik a vétel minőségét. Figyelem: Szerelés előtt kösse ki a telefonvonalat. Négytûs csatlakozó Spectra kezelõk vagy bõvítõ modulok gyors csatlakoztatásához. 5A riasztás relé és PGM bekötése, Relé és PGM bekötés a 5. oldalon. AC táp bekötése, AC táp és Akku bekötések a 2. oldalon. Lásd Szimpla zóna bemenetek a 5. oldalon. AWG#14 szimpla vezetõ tömör rézdrót Hidegvíz csõ földelés Földsaru A BELL kimenet lekapcsol, ha az áram meghaladja a 3 A-t. Kommunikációs busz A maximális villámvédelem érdekében, használjon külön földelést a zóna és a tárcsázó földeléshez fémdobozhoz Spectra kezelõk A telepítésenkénti maximális kezelõszám az AUX kimenet függvénye, mely nem haladhatja meg a 700mA áramot. AUX TÁP Az AUX kimenetrõl, lásd Transzformátor követelmény táblázat a 2. oldalon. Táp kimenet. Az Aux tápra további vezetékeket a piros (+) és a fekete (-) kezelõ csatlakozók segítségével köthet. Az Aux táp lekapcsol, ha az áram meghaladja az 1.1A-t. Ha az AUX kimenet túlterhelt és lekapcsol, minden terhelést le kell kapcsolni róla legalább 10 másodpercre, ezután újraterhelni. A kezelõ zóna, EOL és szabotázs konfigurációk, lásd LED kezelõ beállítása a 8. oldalon. A kezelõ zónára nyitásérzékelõ vagy más érzékelõeszköz kapcsolható. Figyelem: Ne telepítsen kezelőt 76m-nél messzebbre a központtól. UL figyelmeztetéseket, lásd UL ÉS ULC FIGYELMEZTETÉSEK a 49. oldalon. Spectra 1759MG 3

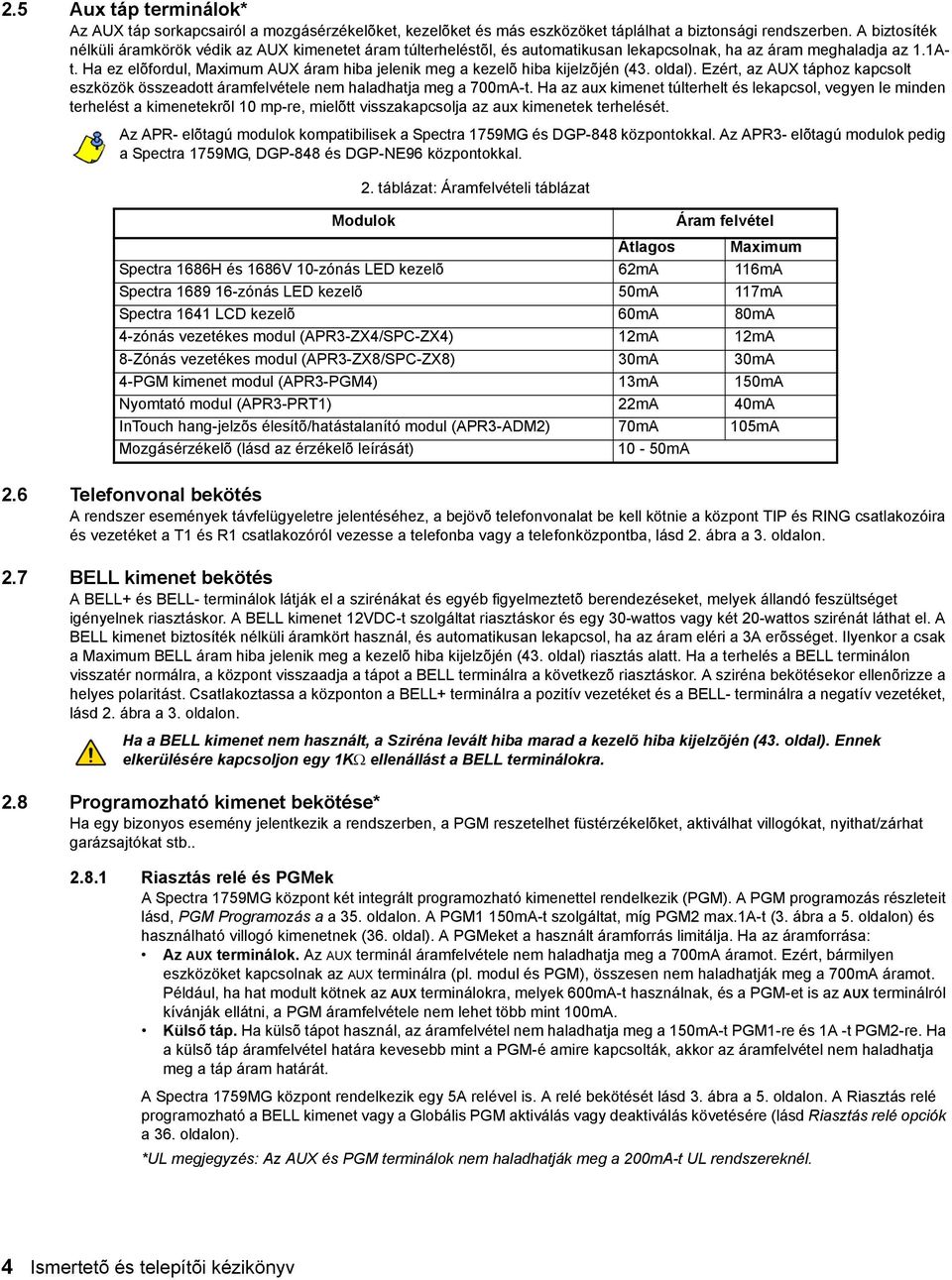

7 2.5 Aux táp terminálok* Az AUX táp sorkapcsairól a mozgásérzékelõket, kezelõket és más eszközöket táplálhat a biztonsági rendszerben. A biztosíték nélküli áramkörök védik az AUX kimenetet áram túlterheléstõl, és automatikusan lekapcsolnak, ha az áram meghaladja az 1.1At. Ha ez elõfordul, Maximum AUX áram hiba jelenik meg a kezelõ hiba kijelzõjén (43. oldal). Ezért, az AUX táphoz kapcsolt eszközök összeadott áramfelvétele nem haladhatja meg a 700mA-t. Ha az aux kimenet túlterhelt és lekapcsol, vegyen le minden terhelést a kimenetekrõl 10 mp-re, mielõtt visszakapcsolja az aux kimenetek terhelését. Az APR- elõtagú modulok kompatibilisek a Spectra 1759MG és DGP-848 központokkal. Az APR3- elõtagú modulok pedig a Spectra 1759MG, DGP-848 és DGP-NE96 központokkal. 2. táblázat: Áramfelvételi táblázat Modulok Áram felvétel Átlagos Maximum Spectra 1686H és 1686V 10-zónás LED kezelõ 62mA 116mA Spectra zónás LED kezelõ 50mA 117mA Spectra 1641 LCD kezelõ 60mA 80mA 4-zónás vezetékes modul (APR3-ZX4/SPC-ZX4) 12mA 12mA 8-Zónás vezetékes modul (APR3-ZX8/SPC-ZX8) 30mA 30mA 4-PGM kimenet modul (APR3-PGM4) 13mA 150mA Nyomtató modul (APR3-PRT1) 22mA 40mA InTouch hang-jelzõs élesítõ/hatástalanító modul (APR3-ADM2) 70mA 105mA Mozgásérzékelõ (lásd az érzékelõ leírását) 10-50mA 2.6 Telefonvonal bekötés A rendszer események távfelügyeletre jelentéséhez, a bejövõ telefonvonalat be kell kötnie a központ TIP és RING csatlakozóira és vezetéket a T1 és R1 csatlakozóról vezesse a telefonba vagy a telefonközpontba, lásd 2. ábra a 3. oldalon. 2.7 BELL kimenet bekötés A BELL+ és BELL- terminálok látják el a szirénákat és egyéb figyelmeztetõ berendezéseket, melyek állandó feszültséget igényelnek riasztáskor. A BELL kimenet 12VDC-t szolgáltat riasztáskor és egy 30-wattos vagy két 20-wattos szirénát láthat el. A BELL kimenet biztosíték nélküli áramkört használ, és automatikusan lekapcsol, ha az áram eléri a 3A erõsséget. Ilyenkor a csak a Maximum BELL áram hiba jelenik meg a kezelõ hiba kijelzõjén (43. oldal) riasztás alatt. Ha a terhelés a BELL terminálon visszatér normálra, a központ visszaadja a tápot a BELL terminálra a következõ riasztáskor. A sziréna bekötésekor ellenõrizze a helyes polaritást. Csatlakoztassa a központon a BELL+ terminálra a pozitív vezetéket és a BELL- terminálra a negatív vezetéket, lásd 2. ábra a 3. oldalon. Ha a BELL kimenet nem használt, a Sziréna levált hiba marad a kezelõ hiba kijelzõjén (43. oldal). Ennek elkerülésére kapcsoljon egy 1KΩ ellenállást a BELL terminálokra. 2.8 Programozható kimenet bekötése* Ha egy bizonyos esemény jelentkezik a rendszerben, a PGM reszetelhet füstérzékelõket, aktiválhat villogókat, nyithat/zárhat garázsajtókat stb Riasztás relé és PGMek A Spectra 1759MG központ két integrált programozható kimenettel rendelkezik (PGM). A PGM programozás részleteit lásd, PGM Programozás a a 35. oldalon. A PGM1 150mA-t szolgáltat, míg PGM2 max.1a-t (3. ábra a 5. oldalon) és használható villogó kimenetnek (36. oldal). A PGMeket a használt áramforrás limitálja. Ha az áramforrása: Az AUX terminálok. Az AUX terminál áramfelvétele nem haladhatja meg a 700mA áramot. Ezért, bármilyen eszközöket kapcsolnak az AUX terminálra (pl. modul és PGM), összesen nem haladhatják meg a 700mA áramot. Például, ha hat modult kötnek az AUX terminálokra, melyek 600mA-t használnak, és a PGM-et is az AUX terminálról kívánják ellátni, a PGM áramfelvétele nem lehet több mint 100mA. Külső táp. Ha külsõ tápot használ, az áramfelvétel nem haladhatja meg a 150mA-t PGM1-re és 1A -t PGM2-re. Ha a külsõ táp áramfelvétel határa kevesebb mint a PGM-é amire kapcsolták, akkor az áramfelvétel nem haladhatja meg a táp áram határát. A Spectra 1759MG központ rendelkezik egy 5A relével is. A relé bekötését lásd 3. ábra a 5. oldalon. A Riasztás relé programozható a BELL kimenet vagy a Globális PGM aktiválás vagy deaktiválás követésére (lásd Riasztás relé opciók a 36. oldalon). *UL megjegyzés: Az AUX és PGM terminálok nem haladhatják meg a 200mA-t UL rendszereknél. 4 Ismertetõ és telepítõi kézikönyv

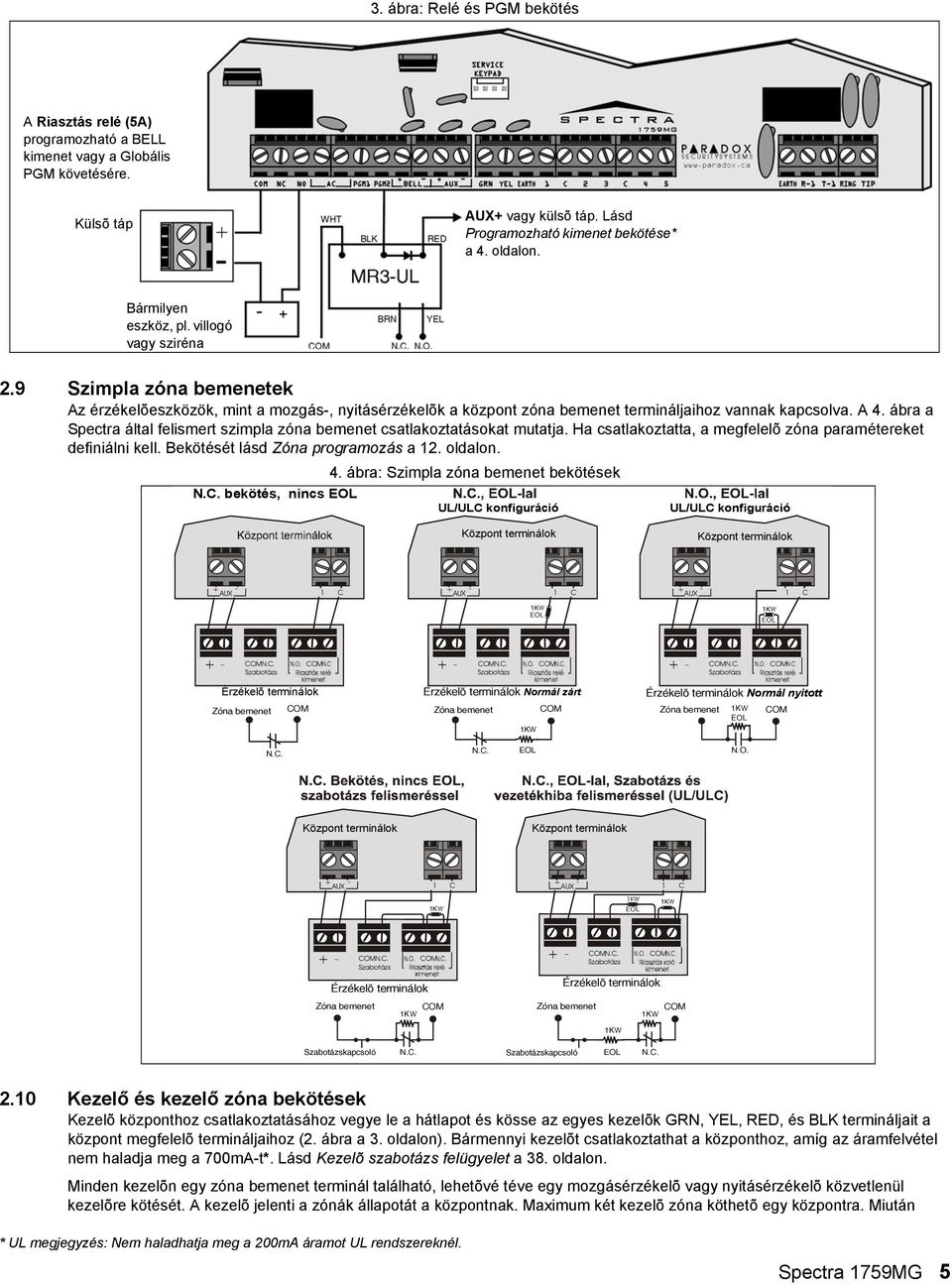

8 3. ábra: Relé és PGM bekötés A Riasztás relé (5A) programozható a BELL kimenet vagy a Globális PGM követésére. Külsõ táp AUX+ vagy külsõ táp. Lásd Programozható kimenet bekötése* a 4. oldalon. Bármilyen eszköz, pl. villogó vagy sziréna 2.9 Szimpla zóna bemenetek Az érzékelõeszközök, mint a mozgás-, nyitásérzékelõk a központ zóna bemenet termináljaihoz vannak kapcsolva. A 4. ábra a Spectra által felismert szimpla zóna bemenet csatlakoztatásokat mutatja. Ha csatlakoztatta, a megfelelõ zóna paramétereket definiálni kell. Bekötését lásd Zóna programozás a 12. oldalon. 4. ábra: Szimpla zóna bemenet bekötések N.C. bekötés, nincs EOL UL/ULC konfiguráció UL/ULC konfiguráció Központ terminálok Központ terminálok + - AUX 1 C + - AUX 1 C + - AUX 1 C 1KW EOL 1KW EOL + COMN.C. Szabotázs COM + COMN.C. Szabotázs COM + COMN.C. Szabotázs COM Érzékelõ terminálok Zóna bemenet COM Érzékelõ terminálok Normál zárt Zóna bemenet COM 1KW Érzékelõ terminálok Normál nyitott Zóna bemenet 1KW EOL COM N.C. N.C. EOL N.O. Központ terminálok Központ terminálok + - AUX 1 C + - AUX 1 C 1KW 1KW EOL 1KW + COMN.C. COM Szabotázs Érzékelõ terminálok Zóna bemenet COM 1KW + COMN.C. COM Szabotázs Érzékelõ terminálok Zóna bemenet COM 1KW 1KW Szabotázskapcsoló N.C. Szabotázskapcsoló EOL N.C Kezelő és kezelő zóna bekötések Kezelõ központhoz csatlakoztatásához vegye le a hátlapot és kösse az egyes kezelõk GRN, YEL, RED, és BLK termináljait a központ megfelelõ termináljaihoz (2. ábra a 3. oldalon). Bármennyi kezelõt csatlakoztathat a központhoz, amíg az áramfelvétel nem haladja meg a 700mA-t*. Lásd Kezelõ szabotázs felügyelet a 38. oldalon. Minden kezelõn egy zóna bemenet terminál található, lehetõvé téve egy mozgásérzékelõ vagy nyitásérzékelõ közvetlenül kezelõre kötését. A kezelõ jelenti a zónák állapotát a központnak. Maximum két kezelõ zóna köthetõ egy központra. Miután * UL megjegyzés: Nem haladhatja meg a 200mA áramot UL rendszereknél. Spectra 1759MG 5

9 bekötötte az eszközt, a zóna paramétereket definiálni kell. Zóna felismerés és Zóna programozás a 12. oldalon. Lásd még a Kezelõ zóna 2 újra hozzárendelése a 12. oldalon. Példa: A bejáratnál található nyitásérzékelő közvetlenül a bejárati kezelő bemenet termináljára köthető, nem kell végigvezetékelni a központig. 5. ábra: Kezelõ zóna bekötés Ha a kezelõ kezelõ zónája nem használt, ne tegyen jumpert a zóna és a BLK termináljára LCD kezelõ (Nem használ kezelõ zónát) Kapcsolja be a 1641 LCD programozási módjában a [2] opció ( Opciók ) [1] opcióját ( Kezelõ zóna küldés ). Nyitásérzékelõ vagy más érzékelõeszköz. 1686H (Használ kezelő zónát) 1686H (Nem használ kezelõ zónát) Amikor a 1641 LCD kezelõ 1759MG központhoz csatlakozik, a Kezelõ zóna küldés opciót ([2] opció [1] gomb) határozza meg hogyan küldi a kezelõ állapotát a központnak. A Kezelõ zóna küldés opciót a 1641 kezelõ a következõ esetekben kell bekapcsolni: Ha mindkét kezelõ zóna használatban van és legalább egyik 1641 kezelõn. Ha más típusú kezelõ kezelõ zónáját használja, pl. 1686H 10-zónás LED kezelõ, és a 1641 kezelõ kezelõ zóna definíciója (kezelõ zóna 1 vagy kezelõ zóna 2; [2] opció [3] gomb) meg kell egyezzen a másik csatlakoztatott kezelõjével Kulcskapcsoló bekötés A kulcskapcsolóval a felhasználó élesítheti vagy hatástalaníthatja a partíciót gombnyomással vagy aktiválhat egy kapcsolót egy billentyűvel. Csatlakoztassa a kulcskapcsolót a 6. ábra alapján közvetlenül a központ termináljaira. Ha bekötötte a kulcskapcsolót, hozzá kell rendelni egy zónához, és paramétereit programoznia kell (lásd Zóna programozás a 12. oldalon és Kulcskapcsoló opciók a 17. oldalon). 6. ábra: Kulcskapcsoló 2.12 Tűz áramkörök Amikor egy zónát Tűz zónának programoz, a zóna normál nyitott lesz és EOL ellenállást igényel. Ha rövidzár jelentkezik vagy a füstérzékelõ aktiválódik, akár élesített a rendszer, akár hatástalanított, a központ riasztást indít. Ha hiba jelentkezik a Tűz zónán, a Tűzhurok hiba jelenik meg a kezelõ Hiba kijelzõjén (43. oldal) és a központ küldi a [206] szekcióban programozott Tűzhurok hiba jelentést. 7. ábra: Tűz zónák vezetékes telepítés: Minden integrált zóna definiálható Tűz zónának (13. oldal) 4-vezetékes telepítésnél. Csatlakoztassa a füstérzékelõket (7. ábra) közvetlenül a központ termináljaira. Programozza a PGM-et a [PG]/[FNC1] gomb lenyomva Aktiválás eseményre (35. oldal), hogy a füstérzékelõ reszetelhetõ legyen a [PG] vagy [FNC1] gomb lenyomásával. Megnyomva [PG] vagy [FNC1] gombot, 4 mp-re megszakítja a füstérzékelõ tápját (PGM Késleltetés a 35. oldal). Javasoljuk, hogy minden füstérzékelõt lánc konfigurációban csatlakoztasson. 6 Ismertetõ és telepítõi kézikönyv

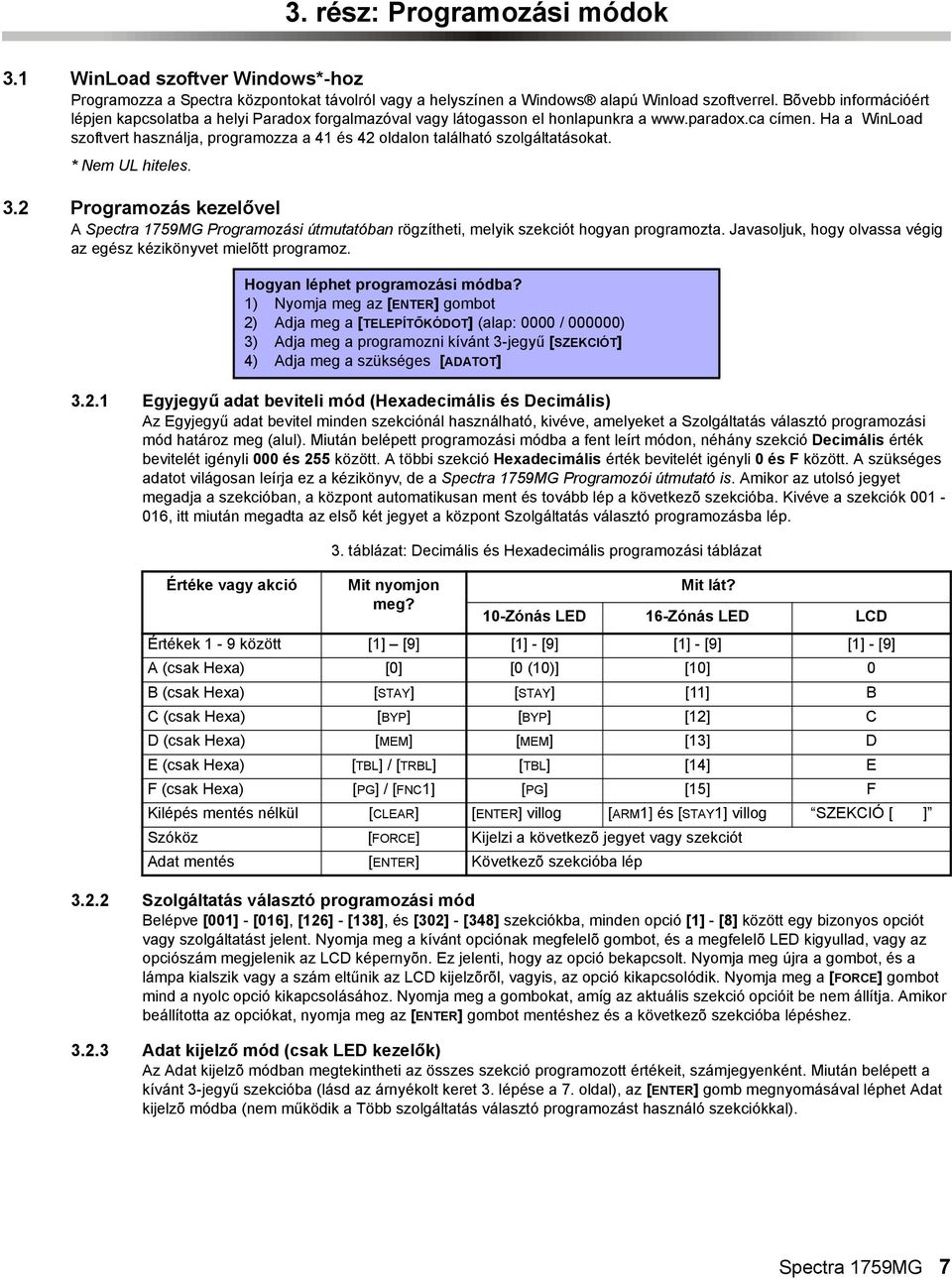

10 3. rész: Programozási módok 3.1 WinLoad szoftver Windows*-hoz Programozza a Spectra központokat távolról vagy a helyszínen a Windows alapú Winload szoftverrel. Bõvebb információért lépjen kapcsolatba a helyi Paradox forgalmazóval vagy látogasson el honlapunkra a címen. Ha a WinLoad szoftvert használja, programozza a 41 és 42 oldalon található szolgáltatásokat. * Nem UL hiteles. 3.2 Programozás kezelővel A Spectra 1759MG Programozási útmutatóban rögzítheti, melyik szekciót hogyan programozta. Javasoljuk, hogy olvassa végig az egész kézikönyvet mielõtt programoz. Hogyan léphet programozási módba? 1) Nyomja meg az [ENTER] gombot 2) Adja meg a [TELEPÍTŐKÓDOT] (alap: 0000 / ) 3) Adja meg a programozni kívánt 3-jegyű [SZEKCIÓT] 4) Adja meg a szükséges [ADATOT] Egyjegyű adat beviteli mód (Hexadecimális és Decimális) Az Egyjegyű adat bevitel minden szekciónál használható, kivéve, amelyeket a Szolgáltatás választó programozási mód határoz meg (alul). Miután belépett programozási módba a fent leírt módon, néhány szekció Decimális érték bevitelét igényli 000 és 255 között. A többi szekció Hexadecimális érték bevitelét igényli 0 és F között. A szükséges adatot világosan leírja ez a kézikönyv, de a Spectra 1759MG Programozói útmutató is. Amikor az utolsó jegyet megadja a szekcióban, a központ automatikusan ment és tovább lép a következõ szekcióba. Kivéve a szekciók , itt miután megadta az elsõ két jegyet a központ Szolgáltatás választó programozásba lép. 3. táblázat: Decimális és Hexadecimális programozási táblázat Értéke vagy akció Mit nyomjon Mit lát? meg? 10-Zónás LED 16-Zónás LED LCD Értékek 1-9 között [1] [9] [1] - [9] [1] - [9] [1] - [9] A (csak Hexa) [0] [0 (10)] [10] 0 B (csak Hexa) [STAY] [STAY] [11] B C (csak Hexa) [BYP] [BYP] [12] C D (csak Hexa) [MEM] [MEM] [13] D E (csak Hexa) [TBL] / [TRBL] [TBL] [14] E F (csak Hexa) [PG] / [FNC1] [PG] [15] F Kilépés mentés nélkül [CLEAR] [ENTER] villog [ARM1] és [STAY1] villog SZEKCIÓ [ ] Szóköz [FORCE] Kijelzi a következõ jegyet vagy szekciót Adat mentés [ENTER] Következõ szekcióba lép Szolgáltatás választó programozási mód Belépve [001] - [016], [126] - [138], és [302] - [348] szekciókba, minden opció [1] - [8] között egy bizonyos opciót vagy szolgáltatást jelent. Nyomja meg a kívánt opciónak megfelelõ gombot, és a megfelelõ LED kigyullad, vagy az opciószám megjelenik az LCD képernyõn. Ez jelenti, hogy az opció bekapcsolt. Nyomja meg újra a gombot, és a lámpa kialszik vagy a szám eltűnik az LCD kijelzõrõl, vagyis, az opció kikapcsolódik. Nyomja meg a [FORCE] gombot mind a nyolc opció kikapcsolásához. Nyomja meg a gombokat, amíg az aktuális szekció opcióit be nem állítja. Amikor beállította az opciókat, nyomja meg az [ENTER] gombot mentéshez és a következõ szekcióba lépéshez Adat kijelző mód (csak LED kezelők) Az Adat kijelzõ módban megtekintheti az összes szekció programozott értékeit, számjegyenként. Miután belépett a kívánt 3-jegyű szekcióba (lásd az árnyékolt keret 3. lépése a 7. oldal), az [ENTER] gomb megnyomásával léphet Adat kijelzõ módba (nem működik a Több szolgáltatás választó programozást használó szekciókkal). Spectra 1759MG 7

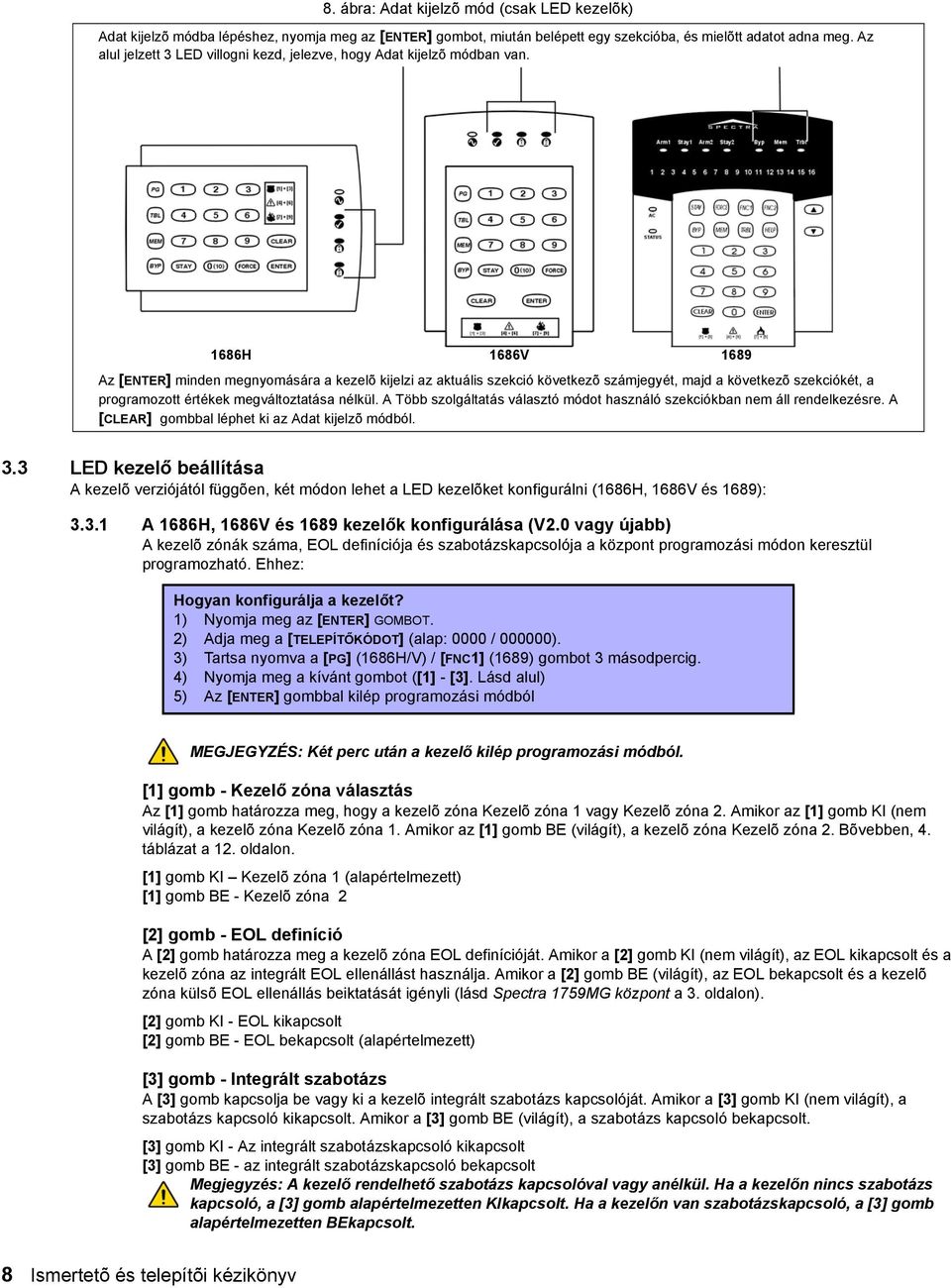

11 8. ábra: Adat kijelzõ mód (csak LED kezelõk) Adat kijelzõ módba lépéshez, nyomja meg az [ENTER] gombot, miután belépett egy szekcióba, és mielõtt adatot adna meg. Az alul jelzett 3 LED villogni kezd, jelezve, hogy Adat kijelzõ módban van. 1686H 1686V 1689 Az [ENTER] minden megnyomására a kezelõ kijelzi az aktuális szekció következõ számjegyét, majd a következõ szekciókét, a programozott értékek megváltoztatása nélkül. A Több szolgáltatás választó módot használó szekciókban nem áll rendelkezésre. A [CLEAR] gombbal léphet ki az Adat kijelzõ módból. 3.3 LED kezelő beállítása A kezelõ verziójától függõen, két módon lehet a LED kezelõket konfigurálni (1686H, 1686V és 1689): A 1686H, 1686V és 1689 kezelők konfigurálása (V2.0 vagy újabb) A kezelõ zónák száma, EOL definíciója és szabotázskapcsolója a központ programozási módon keresztül programozható. Ehhez: Hogyan konfigurálja a kezelőt? 1) Nyomja meg az [ENTER] GOMBOT. 2) Adja meg a [TELEPÍTŐKÓDOT] (alap: 0000 / ). 3) Tartsa nyomva a [PG] (1686H/V) / [FNC1] (1689) gombot 3 másodpercig. 4) Nyomja meg a kívánt gombot ([1] - [3]. Lásd alul) 5) Az [ENTER] gombbal kilép programozási módból MEGJEGYZÉS: Két perc után a kezelő kilép programozási módból. [1] gomb - Kezelő zóna választás Az [1] gomb határozza meg, hogy a kezelõ zóna Kezelõ zóna 1 vagy Kezelõ zóna 2. Amikor az [1] gomb KI (nem világít), a kezelõ zóna Kezelõ zóna 1. Amikor az [1] gomb BE (világít), a kezelõ zóna Kezelõ zóna 2. Bõvebben, 4. táblázat a 12. oldalon. [1] gomb KI Kezelõ zóna 1 (alapértelmezett) [1] gomb BE - Kezelõ zóna 2 [2] gomb - EOL definíció A [2] gomb határozza meg a kezelõ zóna EOL definícióját. Amikor a [2] gomb KI (nem világít), az EOL kikapcsolt és a kezelõ zóna az integrált EOL ellenállást használja. Amikor a [2] gomb BE (világít), az EOL bekapcsolt és a kezelõ zóna külsõ EOL ellenállás beiktatását igényli (lásd Spectra 1759MG központ a 3. oldalon). [2] gomb KI - EOL kikapcsolt [2] gomb BE - EOL bekapcsolt (alapértelmezett) [3] gomb - Integrált szabotázs A [3] gomb kapcsolja be vagy ki a kezelõ integrált szabotázs kapcsolóját. Amikor a [3] gomb KI (nem világít), a szabotázs kapcsoló kikapcsolt. Amikor a [3] gomb BE (világít), a szabotázs kapcsoló bekapcsolt. [3] gomb KI - Az integrált szabotázskapcsoló kikapcsolt [3] gomb BE - az integrált szabotázskapcsoló bekapcsolt Megjegyzés: A kezelő rendelhető szabotázs kapcsolóval vagy anélkül. Ha a kezelőn nincs szabotázs kapcsoló, a [3] gomb alapértelmezetten KIkapcsolt. Ha a kezelőn van szabotázskapcsoló, a [3] gomb alapértelmezetten BEkapcsolt. 8 Ismertetõ és telepítõi kézikönyv

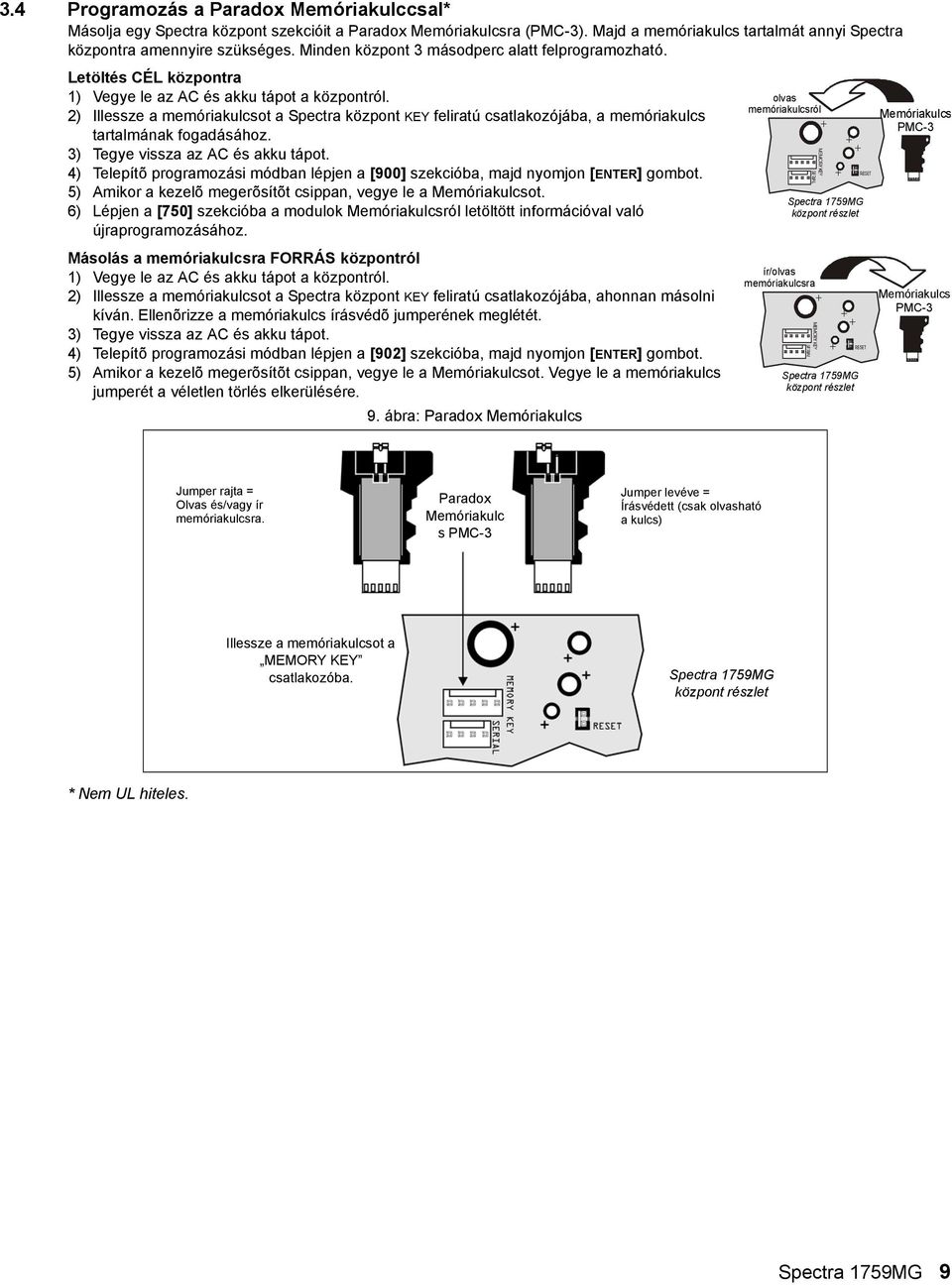

12 3.4 Programozás a Paradox Memóriakulccsal* Másolja egy Spectra központ szekcióit a Paradox Memóriakulcsra (PMC-3). Majd a memóriakulcs tartalmát annyi Spectra központra amennyire szükséges. Minden központ 3 másodperc alatt felprogramozható. Letöltés CÉL központra 1) Vegye le az AC és akku tápot a központról. 2) Illessze a memóriakulcsot a Spectra központ KEY feliratú csatlakozójába, a memóriakulcs tartalmának fogadásához. 3) Tegye vissza az AC és akku tápot. 4) Telepítõ programozási módban lépjen a [900] szekcióba, majd nyomjon [ENTER] gombot. 5) Amikor a kezelõ megerõsítõt csippan, vegye le a Memóriakulcsot. 6) Lépjen a [750] szekcióba a modulok Memóriakulcsról letöltött információval való újraprogramozásához. Másolás a memóriakulcsra FORRÁS központról 1) Vegye le az AC és akku tápot a központról. 2) Illessze a memóriakulcsot a Spectra központ KEY feliratú csatlakozójába, ahonnan másolni kíván. Ellenõrizze a memóriakulcs írásvédõ jumperének meglétét. 3) Tegye vissza az AC és akku tápot. 4) Telepítõ programozási módban lépjen a [902] szekcióba, majd nyomjon [ENTER] gombot. 5) Amikor a kezelõ megerõsítõt csippan, vegye le a Memóriakulcsot. Vegye le a memóriakulcs jumperét a véletlen törlés elkerülésére. 9. ábra: Paradox Memóriakulcs olvas memóriakulcsról + Spectra 1759MG központ részlet ír/olvas memóriakulcsra Spectra 1759MG központ részlet Memóriakulcs PMC-3 Memóriakulcs PMC-3 Jumper rajta = Olvas és/vagy ír memóriakulcsra. Paradox Memóriakulc s PMC-3 Jumper levéve = Írásvédett (csak olvasható a kulcs) Illessze a memóriakulcsot a MEMORY KEY csatlakozóba. Spectra 1759MG központ részlet * Nem UL hiteles. Spectra 1759MG 9

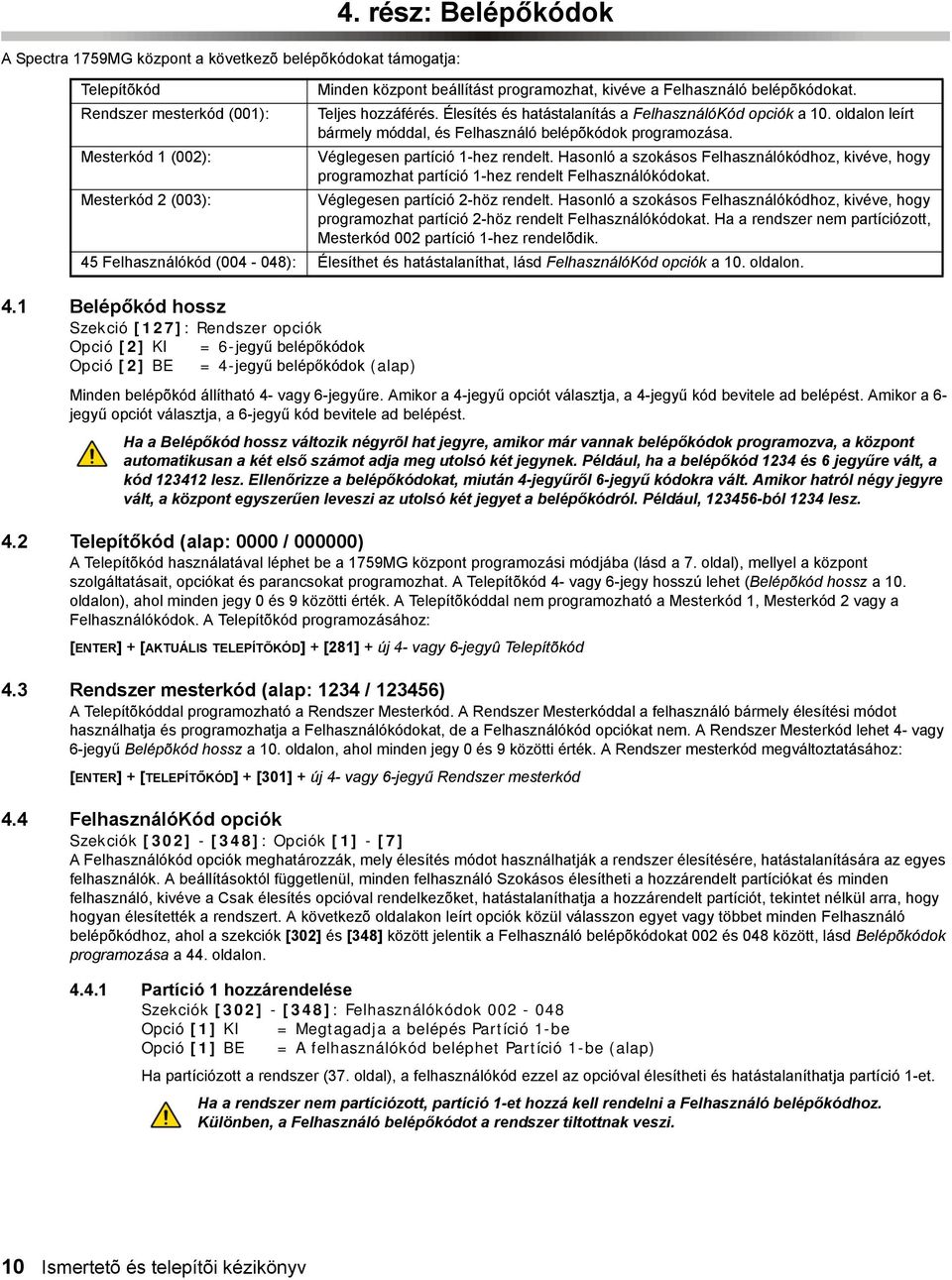

13 A Spectra 1759MG központ a következõ belépõkódokat támogatja: 4.1 Belépőkód hossz Szekció [127]: Rendszer opciók Opció [2] KI = 6-jegyű belépőkódok Opció [2] BE = 4-jegyű belépőkódok (alap) 4. rész: Belépőkódok Telepítõkód Minden központ beállítást programozhat, kivéve a Felhasználó belépõkódokat. Rendszer mesterkód (001): Teljes hozzáférés. Élesítés és hatástalanítás a FelhasználóKód opciók a 10. oldalon leírt bármely móddal, és Felhasználó belépõkódok programozása. Mesterkód 1 (002): Véglegesen partíció 1-hez rendelt. Hasonló a szokásos Felhasználókódhoz, kivéve, hogy programozhat partíció 1-hez rendelt Felhasználókódokat. Mesterkód 2 (003): Véglegesen partíció 2-höz rendelt. Hasonló a szokásos Felhasználókódhoz, kivéve, hogy programozhat partíció 2-höz rendelt Felhasználókódokat. Ha a rendszer nem partíciózott, Mesterkód 002 partíció 1-hez rendelõdik. 45 Felhasználókód ( ): Élesíthet és hatástalaníthat, lásd FelhasználóKód opciók a 10. oldalon. Minden belépõkód állítható 4- vagy 6-jegyűre. Amikor a 4-jegyű opciót választja, a 4-jegyű kód bevitele ad belépést. Amikor a 6- jegyű opciót választja, a 6-jegyű kód bevitele ad belépést. Ha a Belépőkód hossz változik négyrõl hat jegyre, amikor már vannak belépőkódok programozva, a központ automatikusan a két első számot adja meg utolsó két jegynek. Például, ha a belépőkód 1234 és 6 jegyűre vált, a kód lesz. Ellenőrizze a belépőkódokat, miután 4-jegyűről 6-jegyű kódokra vált. Amikor hatról négy jegyre vált, a központ egyszerűen leveszi az utolsó két jegyet a belépőkódról. Például, ból 1234 lesz. 4.2 Telepítőkód (alap: 0000 / ) A Telepítõkód használatával léphet be a 1759MG központ programozási módjába (lásd a 7. oldal), mellyel a központ szolgáltatásait, opciókat és parancsokat programozhat. A Telepítõkód 4- vagy 6-jegy hosszú lehet (Belépõkód hossz a 10. oldalon), ahol minden jegy 0 és 9 közötti érték. A Telepítõkóddal nem programozható a Mesterkód 1, Mesterkód 2 vagy a Felhasználókódok. A Telepítõkód programozásához: [ENTER] + [AKTUÁLIS TELEPÍTÕKÓD] + [281] + új 4- vagy 6-jegyû Telepítõkód 4.3 Rendszer mesterkód (alap: 1234 / ) A Telepítõkóddal programozható a Rendszer Mesterkód. A Rendszer Mesterkóddal a felhasználó bármely élesítési módot használhatja és programozhatja a Felhasználókódokat, de a Felhasználókód opciókat nem. A Rendszer Mesterkód lehet 4- vagy 6-jegyű Belépõkód hossz a 10. oldalon, ahol minden jegy 0 és 9 közötti érték. A Rendszer mesterkód megváltoztatásához: [ENTER] + [TELEPÍTŐKÓD] + [301] + új 4- vagy 6-jegyű Rendszer mesterkód 4.4 FelhasználóKód opciók Szekciók [302] - [348]: Opciók [1] - [7] A Felhasználókód opciók meghatározzák, mely élesítés módot használhatják a rendszer élesítésére, hatástalanítására az egyes felhasználók. A beállításoktól függetlenül, minden felhasználó Szokásos élesítheti a hozzárendelt partíciókat és minden felhasználó, kivéve a Csak élesítés opcióval rendelkezõket, hatástalaníthatja a hozzárendelt partíciót, tekintet nélkül arra, hogy hogyan élesítették a rendszert. A következõ oldalakon leírt opciók közül válasszon egyet vagy többet minden Felhasználó belépõkódhoz, ahol a szekciók [302] és [348] között jelentik a Felhasználó belépõkódokat 002 és 048 között, lásd Belépõkódok programozása a 44. oldalon Partíció 1 hozzárendelése Szekciók [302] - [348]: Felhasználókódok Opció [1] KI = Megtagadja a belépés Partíció 1-be Opció [1] BE = A felhasználókód beléphet Partíció 1-be (alap) Ha partíciózott a rendszer (37. oldal), a felhasználókód ezzel az opcióval élesítheti és hatástalaníthatja partíció 1-et. Ha a rendszer nem partíciózott, partíció 1-et hozzá kell rendelni a Felhasználó belépőkódhoz. Különben, a Felhasználó belépőkódot a rendszer tiltottnak veszi. 10 Ismertetõ és telepítõi kézikönyv

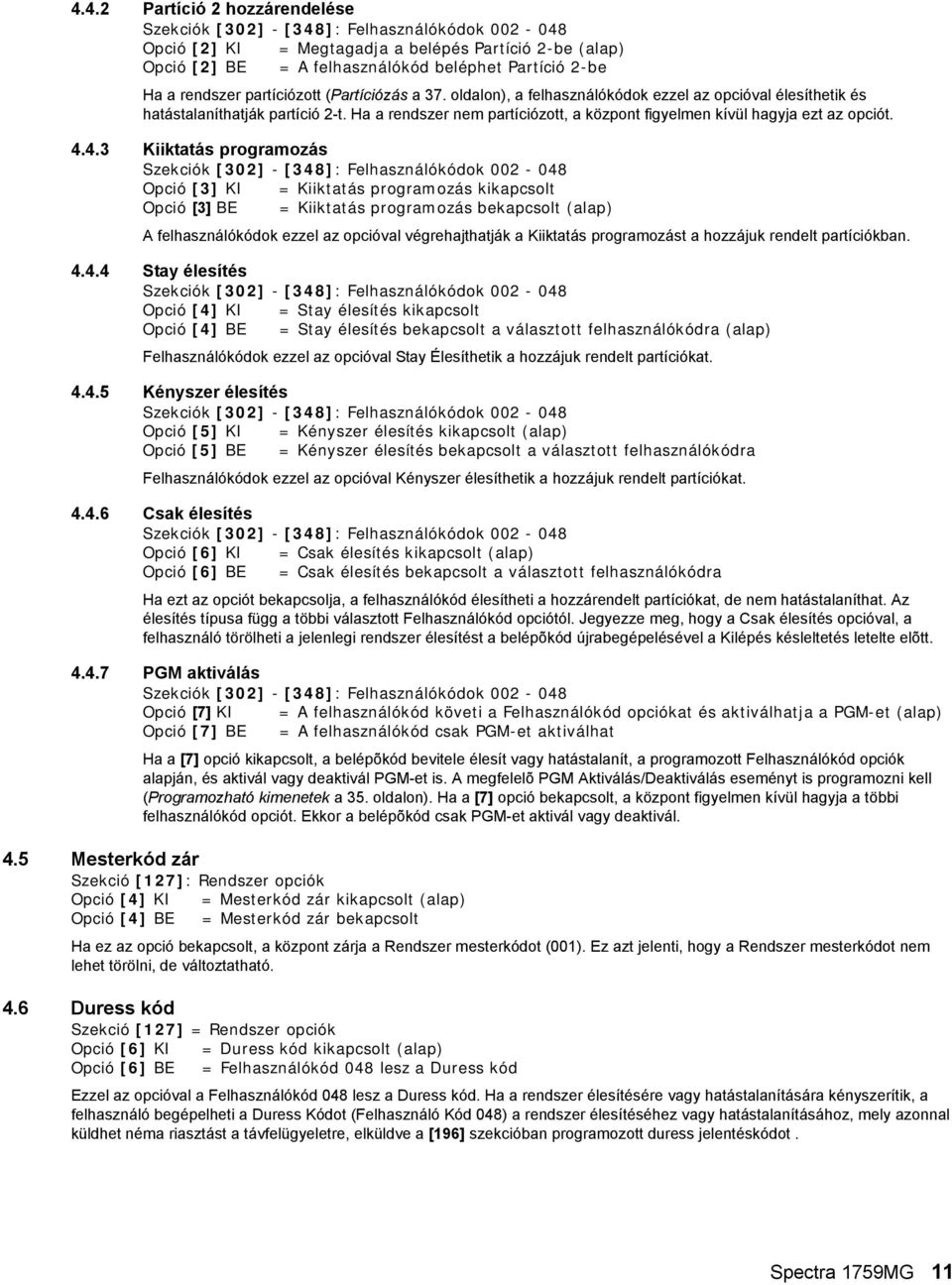

14 4.4.2 Partíció 2 hozzárendelése Szekciók [302] - [348]: Felhasználókódok Opció [2] KI = Megtagadja a belépés Partíció 2-be (alap) Opció [2] BE = A felhasználókód beléphet Partíció 2-be Ha a rendszer partíciózott (Partíciózás a 37. oldalon), a felhasználókódok ezzel az opcióval élesíthetik és hatástalaníthatják partíció 2-t. Ha a rendszer nem partíciózott, a központ figyelmen kívül hagyja ezt az opciót Kiiktatás programozás Szekciók [302] - [348]: Felhasználókódok Opció [3] KI = Kiiktatás programozás kikapcsolt Opció [3] BE = Kiiktatás programozás bekapcsolt (alap) A felhasználókódok ezzel az opcióval végrehajthatják a Kiiktatás programozást a hozzájuk rendelt partíciókban Stay élesítés Szekciók [302] - [348]: Felhasználókódok Opció [4] KI = Stay élesítés kikapcsolt Opció [4] BE = Stay élesítés bekapcsolt a választott felhasználókódra (alap) Felhasználókódok ezzel az opcióval Stay Élesíthetik a hozzájuk rendelt partíciókat Kényszer élesítés Szekciók [302] - [348]: Felhasználókódok Opció [5] KI = Kényszer élesítés kikapcsolt (alap) Opció [5] BE = Kényszer élesítés bekapcsolt a választott felhasználókódra Felhasználókódok ezzel az opcióval Kényszer élesíthetik a hozzájuk rendelt partíciókat Csak élesítés Szekciók [302] - [348]: Felhasználókódok Opció [6] KI = Csak élesítés kikapcsolt (alap) Opció [6] BE = Csak élesítés bekapcsolt a választott felhasználókódra Ha ezt az opciót bekapcsolja, a felhasználókód élesítheti a hozzárendelt partíciókat, de nem hatástalaníthat. Az élesítés típusa függ a többi választott Felhasználókód opciótól. Jegyezze meg, hogy a Csak élesítés opcióval, a felhasználó törölheti a jelenlegi rendszer élesítést a belépõkód újrabegépelésével a Kilépés késleltetés letelte elõtt PGM aktiválás Szekciók [302] - [348]: Felhasználókódok Opció [7] KI = A felhasználókód követi a Felhasználókód opciókat és aktiválhatja a PGM-et (alap) Opció [7] BE = A felhasználókód csak PGM-et aktiválhat Ha a [7] opció kikapcsolt, a belépõkód bevitele élesít vagy hatástalanít, a programozott Felhasználókód opciók alapján, és aktivál vagy deaktivál PGM-et is. A megfelelõ PGM Aktiválás/Deaktiválás eseményt is programozni kell (Programozható kimenetek a 35. oldalon). Ha a [7] opció bekapcsolt, a központ figyelmen kívül hagyja a többi felhasználókód opciót. Ekkor a belépõkód csak PGM-et aktivál vagy deaktivál. 4.5 Mesterkód zár Szekció [127]: Rendszer opciók Opció [4] KI = Mesterkód zár kikapcsolt (alap) Opció [4] BE = Mesterkód zár bekapcsolt Ha ez az opció bekapcsolt, a központ zárja a Rendszer mesterkódot (001). Ez azt jelenti, hogy a Rendszer mesterkódot nem lehet törölni, de változtatható. 4.6 Duress kód Szekció [127] = Rendszer opciók Opció [6] KI = Duress kód kikapcsolt (alap) Opció [6] BE = Felhasználókód 048 lesz a Duress kód Ezzel az opcióval a Felhasználókód 048 lesz a Duress kód. Ha a rendszer élesítésére vagy hatástalanítására kényszerítik, a felhasználó begépelheti a Duress Kódot (Felhasználó Kód 048) a rendszer élesítéséhez vagy hatástalanításához, mely azonnal küldhet néma riasztást a távfelügyeletre, elküldve a [196] szekcióban programozott duress jelentéskódot. Spectra 1759MG 11

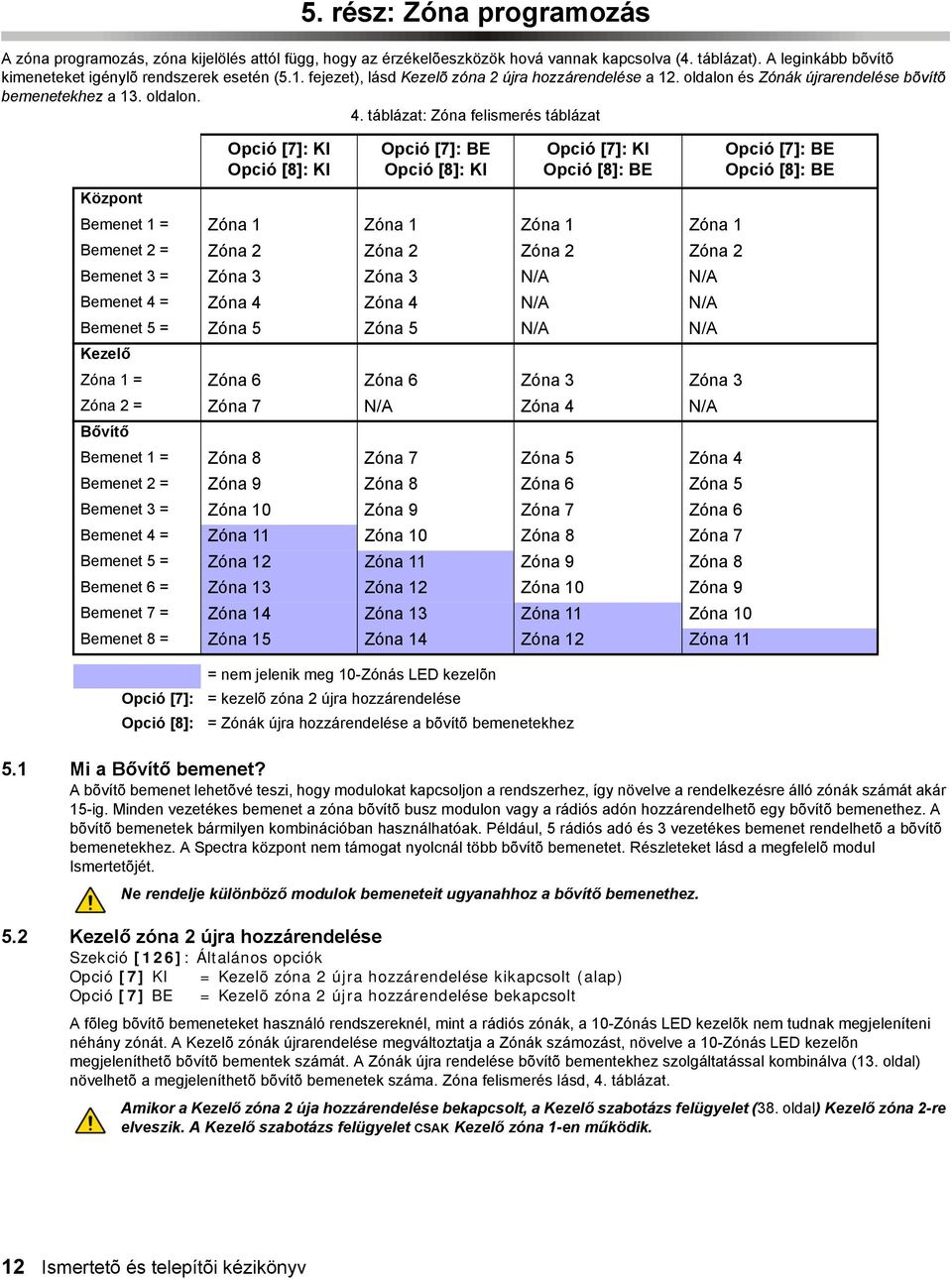

15 5. rész: Zóna programozás A zóna programozás, zóna kijelölés attól függ, hogy az érzékelõeszközök hová vannak kapcsolva (4. táblázat). A leginkább bõvítõ kimeneteket igénylõ rendszerek esetén (5.1. fejezet), lásd Kezelõ zóna 2 újra hozzárendelése a 12. oldalon és Zónák újrarendelése bõvítõ bemenetekhez a 13. oldalon. 4. táblázat: Zóna felismerés táblázat Opció [7]: KI Opció [8]: KI Opció [7]: BE Opció [8]: KI Opció [7]: KI Opció [8]: BE Központ Bemenet 1 = Zóna 1 Zóna 1 Zóna 1 Zóna 1 Bemenet 2 = Zóna 2 Zóna 2 Zóna 2 Zóna 2 Bemenet 3 = Zóna 3 Zóna 3 N/A N/A Bemenet 4 = Zóna 4 Zóna 4 N/A N/A Bemenet 5 = Zóna 5 Zóna 5 N/A N/A Kezelő Zóna 1 = Zóna 6 Zóna 6 Zóna 3 Zóna 3 Zóna 2 = Zóna 7 N/A Zóna 4 N/A Bővítő Bemenet 1 = Zóna 8 Zóna 7 Zóna 5 Zóna 4 Bemenet 2 = Zóna 9 Zóna 8 Zóna 6 Zóna 5 Bemenet 3 = Zóna 10 Zóna 9 Zóna 7 Zóna 6 Bemenet 4 = Zóna 11 Zóna 10 Zóna 8 Zóna 7 Bemenet 5 = Zóna 12 Zóna 11 Zóna 9 Zóna 8 Bemenet 6 = Zóna 13 Zóna 12 Zóna 10 Zóna 9 Bemenet 7 = Zóna 14 Zóna 13 Zóna 11 Zóna 10 Bemenet 8 = Zóna 15 Zóna 14 Zóna 12 Zóna 11 Opció [7]: BE Opció [8]: BE Opció [7]: Opció [8]: = nem jelenik meg 10-Zónás LED kezelõn = kezelõ zóna 2 újra hozzárendelése = Zónák újra hozzárendelése a bõvítõ bemenetekhez 5.1 Mi a Bővítő bemenet? A bõvítõ bemenet lehetõvé teszi, hogy modulokat kapcsoljon a rendszerhez, így növelve a rendelkezésre álló zónák számát akár 15-ig. Minden vezetékes bemenet a zóna bõvítõ busz modulon vagy a rádiós adón hozzárendelhetõ egy bõvítõ bemenethez. A bõvítõ bemenetek bármilyen kombinációban használhatóak. Például, 5 rádiós adó és 3 vezetékes bemenet rendelhetõ a bõvítõ bemenetekhez. A Spectra központ nem támogat nyolcnál több bõvítõ bemenetet. Részleteket lásd a megfelelõ modul Ismertetõjét. Ne rendelje különböző modulok bemeneteit ugyanahhoz a bővítő bemenethez. 5.2 Kezelő zóna 2 újra hozzárendelése Szekció [126]: Általános opciók Opció [7] KI = Kezelõ zóna 2 újra hozzárendelése kikapcsolt (alap) Opció [7] BE = Kezelõ zóna 2 újra hozzárendelése bekapcsolt A fõleg bõvítõ bemeneteket használó rendszereknél, mint a rádiós zónák, a 10-Zónás LED kezelõk nem tudnak megjeleníteni néhány zónát. A Kezelõ zónák újrarendelése megváltoztatja a Zónák számozást, növelve a 10-Zónás LED kezelõn megjeleníthetõ bõvítõ bementek számát. A Zónák újra rendelése bõvítõ bementekhez szolgáltatással kombinálva (13. oldal) növelhetõ a megjeleníthetõ bõvítõ bemenetek száma. Zóna felismerés lásd, 4. táblázat. Amikor a Kezelő zóna 2 úja hozzárendelése bekapcsolt, a Kezelő szabotázs felügyelet (38. oldal) Kezelő zóna 2-re elveszik. A Kezelő szabotázs felügyelet CSAK Kezelő zóna 1-en működik. 12 Ismertetõ és telepítõi kézikönyv

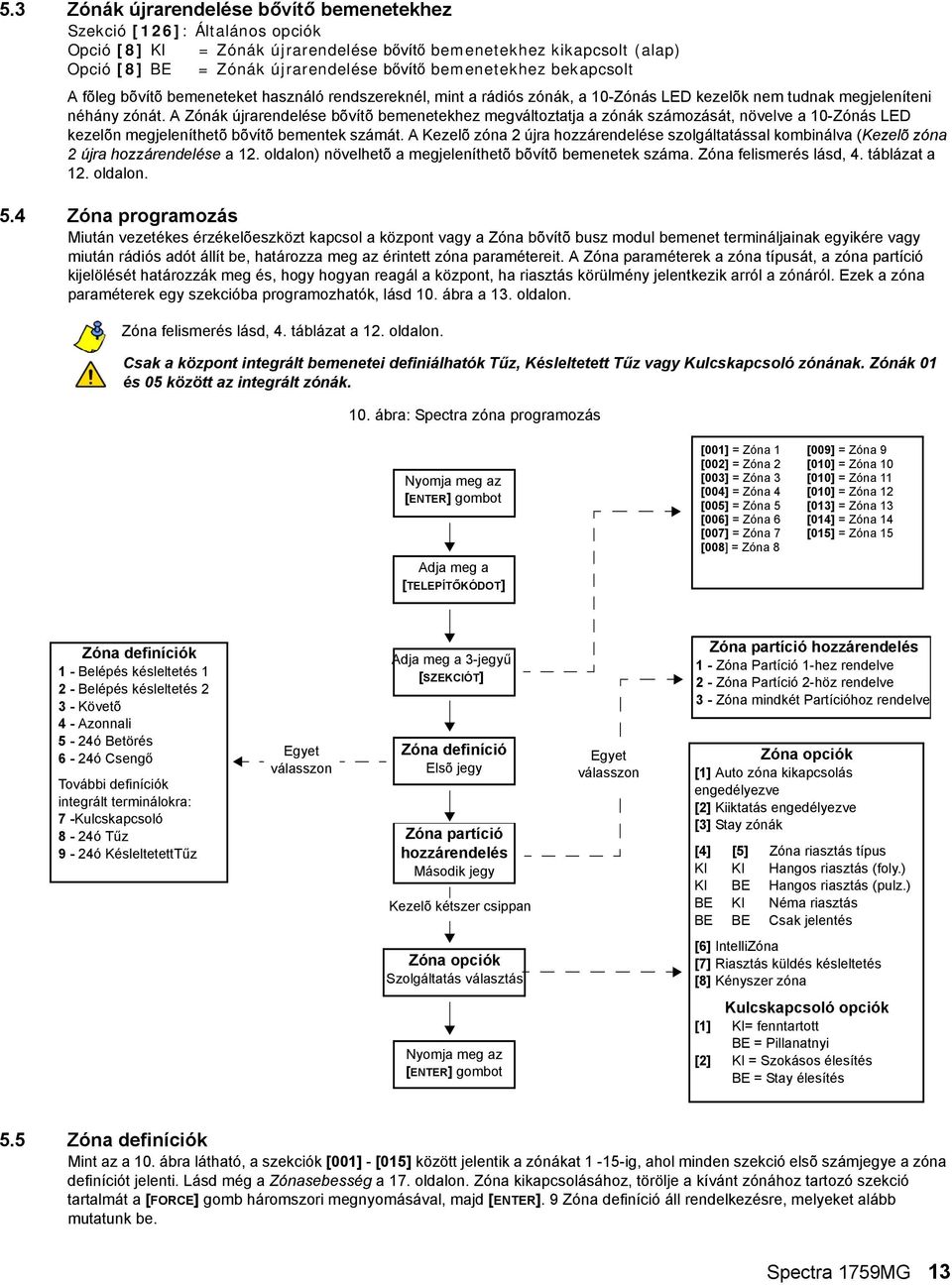

16 5.3 Zónák újrarendelése bővítő bemenetekhez Szekció [126]: Általános opciók Opció [8] KI = Zónák újrarendelése bővítő bemenetekhez kikapcsolt (alap) Opció [8] BE = Zónák újrarendelése bővítő bemenetekhez bekapcsolt A fõleg bõvítõ bemeneteket használó rendszereknél, mint a rádiós zónák, a 10-Zónás LED kezelõk nem tudnak megjeleníteni néhány zónát. A Zónák újrarendelése bõvítõ bemenetekhez megváltoztatja a zónák számozását, növelve a 10-Zónás LED kezelõn megjeleníthetõ bõvítõ bementek számát. A Kezelõ zóna 2 újra hozzárendelése szolgáltatással kombinálva (Kezelõ zóna 2 újra hozzárendelése a 12. oldalon) növelhetõ a megjeleníthetõ bõvítõ bemenetek száma. Zóna felismerés lásd, 4. táblázat a 12. oldalon. 5.4 Zóna programozás Miután vezetékes érzékelõeszközt kapcsol a központ vagy a Zóna bõvítõ busz modul bemenet termináljainak egyikére vagy miután rádiós adót állít be, határozza meg az érintett zóna paramétereit. A Zóna paraméterek a zóna típusát, a zóna partíció kijelölését határozzák meg és, hogy hogyan reagál a központ, ha riasztás körülmény jelentkezik arról a zónáról. Ezek a zóna paraméterek egy szekcióba programozhatók, lásd 10. ábra a 13. oldalon. Zóna felismerés lásd, 4. táblázat a 12. oldalon. Csak a központ integrált bemenetei definiálhatók Tűz, Késleltetett Tűz vagy Kulcskapcsoló zónának. Zónák 01 és 05 között az integrált zónák. 10. ábra: Spectra zóna programozás Nyomja meg az [ENTER] gombot [001] = Zóna 1 [009] = Zóna 9 [002] = Zóna 2 [010] = Zóna 10 [003] = Zóna 3 [010] = Zóna 11 [004] = Zóna 4 [010] = Zóna 12 [005] = Zóna 5 [013] = Zóna 13 [006] = Zóna 6 [014] = Zóna 14 [007] = Zóna 7 [015] = Zóna 15 [008] = Zóna 8 Adja meg a [TELEPÍTŐKÓDOT] Zóna definíciók 1 - Belépés késleltetés Belépés késleltetés Követõ 4 - Azonnali 5-24ó Betörés 6-24ó Csengő További definíciók integrált terminálokra: 7 -Kulcskapcsoló 8-24ó Tűz 9-24ó KésleltetettTűz Egyet válasszon Adja meg a 3-jegyű [SZEKCIÓT] Zóna definíció Elsõ jegy Zóna partíció hozzárendelés Második jegy Kezelõ kétszer csippan Egyet válasszon Zóna partíció hozzárendelés 1 - Zóna Partíció 1-hez rendelve 2 - Zóna Partíció 2-höz rendelve 3 - Zóna mindkét Partícióhoz rendelve Zóna opciók [1] Auto zóna kikapcsolás engedélyezve [2] Kiiktatás engedélyezve [3] Stay zónák [4] [5] Zóna riasztás típus KI KI Hangos riasztás (foly.) KI BE Hangos riasztás (pulz.) BE KI Néma riasztás BE BE Csak jelentés [6] IntelliZóna [7] Riasztás küldés késleltetés [8] Kényszer zóna Zóna opciók Szolgáltatás választás Nyomja meg az [ENTER] gombot Kulcskapcsoló opciók [1] KI= fenntartott BE = Pillanatnyi [2] KI = Szokásos élesítés BE = Stay élesítés 5.5 Zóna definíciók Mint az a 10. ábra látható, a szekciók [001] - [015] között jelentik a zónákat 1-15-ig, ahol minden szekció elsõ számjegye a zóna definíciót jelenti. Lásd még a Zónasebesség a 17. oldalon. Zóna kikapcsolásához, törölje a kívánt zónához tartozó szekció tartalmát a [FORCE] gomb háromszori megnyomásával, majd [ENTER]. 9 Zóna definíció áll rendelkezésre, melyeket alább mutatunk be. Spectra 1759MG 13

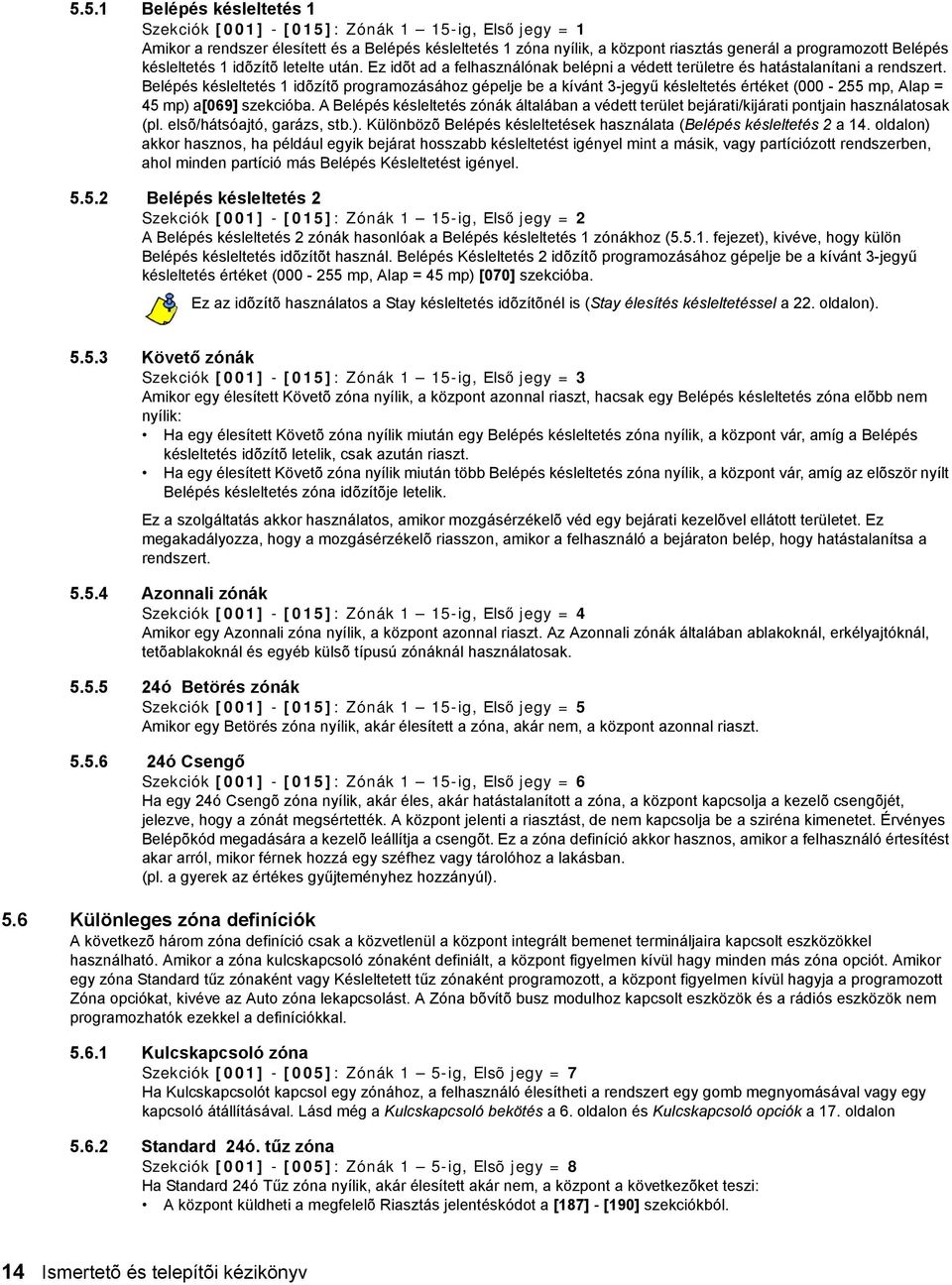

17 5.5.1 Belépés késleltetés 1 Szekciók [001] - [015]: Zónák 1 15-ig, Első jegy = 1 Amikor a rendszer élesített és a Belépés késleltetés 1 zóna nyílik, a központ riasztás generál a programozott Belépés késleltetés 1 idõzítõ letelte után. Ez idõt ad a felhasználónak belépni a védett területre és hatástalanítani a rendszert. Belépés késleltetés 1 idõzítõ programozásához gépelje be a kívánt 3-jegyű késleltetés értéket ( mp, Alap = 45 mp) a[069] szekcióba. A Belépés késleltetés zónák általában a védett terület bejárati/kijárati pontjain használatosak (pl. elsõ/hátsóajtó, garázs, stb.). Különbözõ Belépés késleltetések használata (Belépés késleltetés 2 a 14. oldalon) akkor hasznos, ha például egyik bejárat hosszabb késleltetést igényel mint a másik, vagy partíciózott rendszerben, ahol minden partíció más Belépés Késleltetést igényel Belépés késleltetés 2 Szekciók [001] - [015]: Zónák 1 15-ig, Első jegy = 2 A Belépés késleltetés 2 zónák hasonlóak a Belépés késleltetés 1 zónákhoz ( fejezet), kivéve, hogy külön Belépés késleltetés idõzítõt használ. Belépés Késleltetés 2 idõzítõ programozásához gépelje be a kívánt 3-jegyű késleltetés értéket ( mp, Alap = 45 mp) [070] szekcióba. Ez az idõzítõ használatos a Stay késleltetés idõzítõnél is (Stay élesítés késleltetéssel a 22. oldalon) Követő zónák Szekciók [001] - [015]: Zónák 1 15-ig, Első jegy = 3 Amikor egy élesített Követõ zóna nyílik, a központ azonnal riaszt, hacsak egy Belépés késleltetés zóna elõbb nem nyílik: Ha egy élesített Követõ zóna nyílik miután egy Belépés késleltetés zóna nyílik, a központ vár, amíg a Belépés késleltetés idõzítõ letelik, csak azután riaszt. Ha egy élesített Követõ zóna nyílik miután több Belépés késleltetés zóna nyílik, a központ vár, amíg az elõször nyílt Belépés késleltetés zóna idõzítõje letelik. Ez a szolgáltatás akkor használatos, amikor mozgásérzékelõ véd egy bejárati kezelõvel ellátott területet. Ez megakadályozza, hogy a mozgásérzékelõ riasszon, amikor a felhasználó a bejáraton belép, hogy hatástalanítsa a rendszert Azonnali zónák Szekciók [001] - [015]: Zónák 1 15-ig, Első jegy = 4 Amikor egy Azonnali zóna nyílik, a központ azonnal riaszt. Az Azonnali zónák általában ablakoknál, erkélyajtóknál, tetõablakoknál és egyéb külsõ típusú zónáknál használatosak ó Betörés zónák Szekciók [001] - [015]: Zónák 1 15-ig, Első jegy = 5 Amikor egy Betörés zóna nyílik, akár élesített a zóna, akár nem, a központ azonnal riaszt ó Csengő Szekciók [001] - [015]: Zónák 1 15-ig, Első jegy = 6 Ha egy 24ó Csengõ zóna nyílik, akár éles, akár hatástalanított a zóna, a központ kapcsolja a kezelõ csengõjét, jelezve, hogy a zónát megsértették. A központ jelenti a riasztást, de nem kapcsolja be a sziréna kimenetet. Érvényes Belépõkód megadására a kezelõ leállítja a csengõt. Ez a zóna definíció akkor hasznos, amikor a felhasználó értesítést akar arról, mikor férnek hozzá egy széfhez vagy tárolóhoz a lakásban. (pl. a gyerek az értékes gyűjteményhez hozzányúl). 5.6 Különleges zóna definíciók A következõ három zóna definíció csak a közvetlenül a központ integrált bemenet termináljaira kapcsolt eszközökkel használható. Amikor a zóna kulcskapcsoló zónaként definiált, a központ figyelmen kívül hagy minden más zóna opciót. Amikor egy zóna Standard tűz zónaként vagy Késleltetett tűz zónaként programozott, a központ figyelmen kívül hagyja a programozott Zóna opciókat, kivéve az Auto zóna lekapcsolást. A Zóna bõvítõ busz modulhoz kapcsolt eszközök és a rádiós eszközök nem programozhatók ezekkel a definíciókkal Kulcskapcsoló zóna Szekciók [001] - [005]: Zónák 1 5-ig, Elsõ jegy = 7 Ha Kulcskapcsolót kapcsol egy zónához, a felhasználó élesítheti a rendszert egy gomb megnyomásával vagy egy kapcsoló átállításával. Lásd még a Kulcskapcsoló bekötés a 6. oldalon és Kulcskapcsoló opciók a 17. oldalon Standard 24ó. tűz zóna Szekciók [001] - [005]: Zónák 1 5-ig, Elsõ jegy = 8 Ha Standard 24ó Tűz zóna nyílik, akár élesített akár nem, a központ a következõket teszi: A központ küldheti a megfelelõ Riasztás jelentéskódot a [187] - [190] szekciókból. 14 Ismertetõ és telepítõi kézikönyv

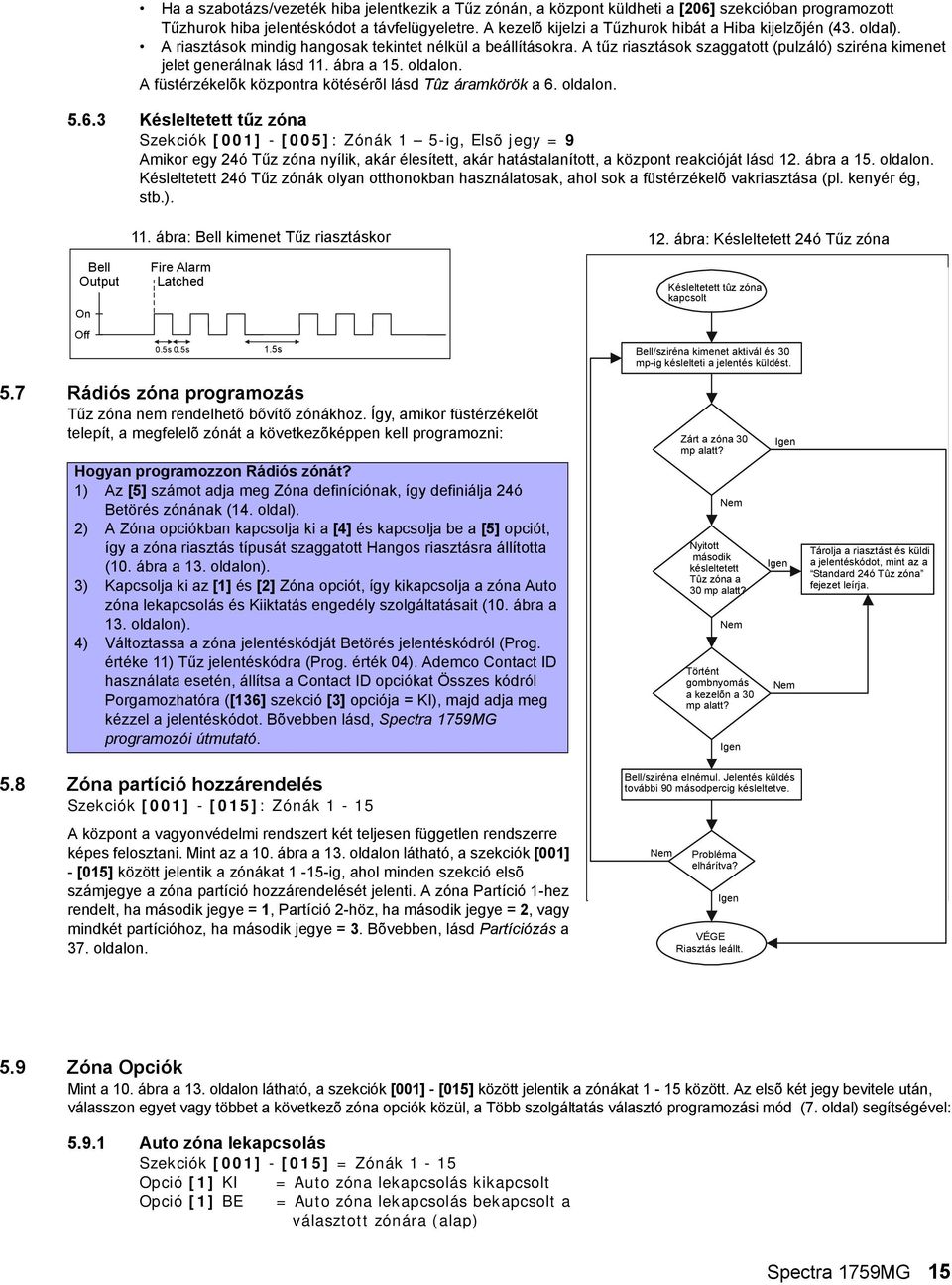

18 Ha a szabotázs/vezeték hiba jelentkezik a Tűz zónán, a központ küldheti a [206] szekcióban programozott Tűzhurok hiba jelentéskódot a távfelügyeletre. A kezelõ kijelzi a Tűzhurok hibát a Hiba kijelzõjén (43. oldal). A riasztások mindig hangosak tekintet nélkül a beállításokra. A tűz riasztások szaggatott (pulzáló) sziréna kimenet jelet generálnak lásd 11. ábra a 15. oldalon. A füstérzékelõk központra kötésérõl lásd Tûz áramkörök a 6. oldalon Késleltetett tűz zóna Szekciók [001] - [005]: Zónák 1 5-ig, Elsõ jegy = 9 Amikor egy 24ó Tűz zóna nyílik, akár élesített, akár hatástalanított, a központ reakcióját lásd 12. ábra a 15. oldalon. Késleltetett 24ó Tűz zónák olyan otthonokban használatosak, ahol sok a füstérzékelõ vakriasztása (pl. kenyér ég, stb.). 11. ábra: Bell kimenet Tűz riasztáskor 12. ábra: Késleltetett 24ó Tűz zóna Bell Output On Off Fire Alarm Latched 0.5s 0.5s 1.5s 5.7 Rádiós zóna programozás Tűz zóna nem rendelhetõ bõvítõ zónákhoz. Így, amikor füstérzékelõt telepít, a megfelelõ zónát a következõképpen kell programozni: Hogyan programozzon Rádiós zónát? 1) Az [5] számot adja meg Zóna definíciónak, így definiálja 24ó Betörés zónának (14. oldal). 2) A Zóna opciókban kapcsolja ki a [4] és kapcsolja be a [5] opciót, így a zóna riasztás típusát szaggatott Hangos riasztásra állította (10. ábra a 13. oldalon). 3) Kapcsolja ki az [1] és [2] Zóna opciót, így kikapcsolja a zóna Auto zóna lekapcsolás és Kiiktatás engedély szolgáltatásait (10. ábra a 13. oldalon). 4) Változtassa a zóna jelentéskódját Betörés jelentéskódról (Prog. értéke 11) Tűz jelentéskódra (Prog. érték 04). Ademco Contact ID használata esetén, állítsa a Contact ID opciókat Összes kódról Porgamozhatóra ([136] szekció [3] opciója = KI), majd adja meg kézzel a jelentéskódot. Bõvebben lásd, Spectra 1759MG programozói útmutató. 5.8 Zóna partíció hozzárendelés Szekciók [001] - [015]: Zónák 1-15 A központ a vagyonvédelmi rendszert két teljesen független rendszerre képes felosztani. Mint az a 10. ábra a 13. oldalon látható, a szekciók [001] - [015] között jelentik a zónákat 1-15-ig, ahol minden szekció elsõ számjegye a zóna partíció hozzárendelését jelenti. A zóna Partíció 1-hez rendelt, ha második jegye = 1, Partíció 2-höz, ha második jegye = 2, vagy mindkét partícióhoz, ha második jegye = 3. Bõvebben, lásd Partíciózás a 37. oldalon. Késleltetett tûz zóna kapcsolt Bell/sziréna kimenet aktivál és 30 mp-ig késlelteti a jelentés küldést. Bell/sziréna elnémul. Yes Jelentés küldés további 90 másodpercig késleltetve. Nem Zárt a zóna 30 mp alatt? Nem Nyitott második késleltetett Tûz zóna a 30 mp alatt? Nem Történt gombnyomás a kezelõn a 30 mp alatt? Igen Probléma elhárítva? Igen VÉGE Riasztás leállt. Igen Igen Nem Tárolja a riasztást és küldi a jelentéskódot, mint az a Standard 24ó Tûz zóna fejezet leírja. 5.9 Zóna Opciók Mint a 10. ábra a 13. oldalon látható, a szekciók [001] - [015] között jelentik a zónákat 1-15 között. Az elsõ két jegy bevitele után, válasszon egyet vagy többet a következõ zóna opciók közül, a Több szolgáltatás választó programozási mód (7. oldal) segítségével: Auto zóna lekapcsolás Szekciók [001] - [015] = Zónák 1-15 Opció [1] KI = Auto zóna lekapcsolás kikapcsolt Opció [1] BE = Auto zóna lekapcsolás bekapcsolt a választott zónára (alap) Spectra 1759MG 15

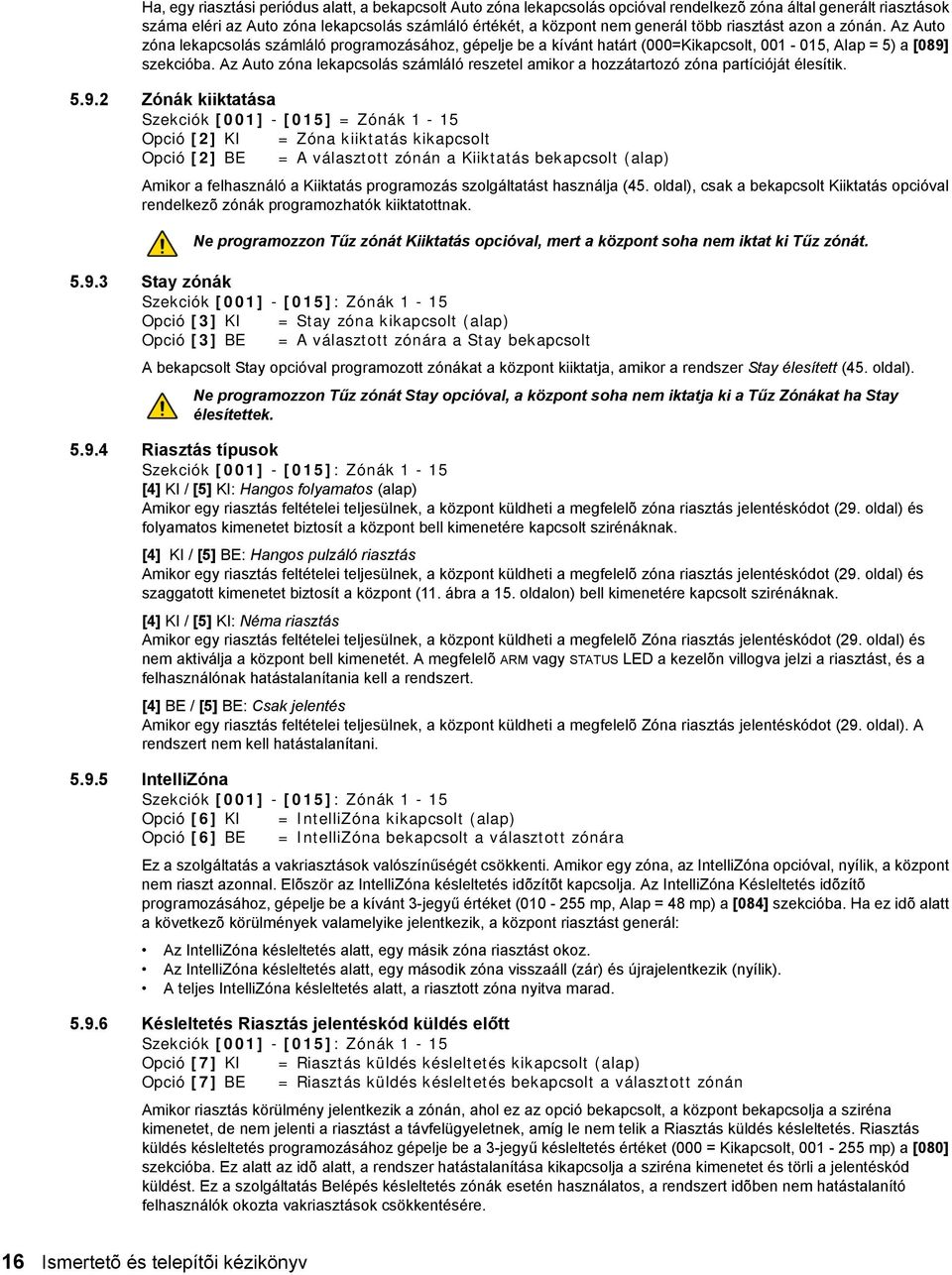

19 Ha, egy riasztási periódus alatt, a bekapcsolt Auto zóna lekapcsolás opcióval rendelkezõ zóna által generált riasztások száma eléri az Auto zóna lekapcsolás számláló értékét, a központ nem generál több riasztást azon a zónán. Az Auto zóna lekapcsolás számláló programozásához, gépelje be a kívánt határt (000=Kikapcsolt, , Alap = 5) a [089] szekcióba. Az Auto zóna lekapcsolás számláló reszetel amikor a hozzátartozó zóna partícióját élesítik Zónák kiiktatása Szekciók [001] - [015] = Zónák 1-15 Opció [2] KI = Zóna kiiktatás kikapcsolt Opció [2] BE = A választott zónán a Kiiktatás bekapcsolt (alap) Amikor a felhasználó a Kiiktatás programozás szolgáltatást használja (45. oldal), csak a bekapcsolt Kiiktatás opcióval rendelkezõ zónák programozhatók kiiktatottnak. Ne programozzon Tűz zónát Kiiktatás opcióval, mert a központ soha nem iktat ki Tűz zónát Stay zónák Szekciók [001] - [015]: Zónák 1-15 Opció [3] KI = Stay zóna kikapcsolt (alap) Opció [3] BE = A választott zónára a Stay bekapcsolt A bekapcsolt Stay opcióval programozott zónákat a központ kiiktatja, amikor a rendszer Stay élesített (45. oldal). Ne programozzon Tűz zónát Stay opcióval, a központ soha nem iktatja ki a Tűz Zónákat ha Stay élesítettek Riasztás típusok Szekciók [001] - [015]: Zónák 1-15 [4] KI / [5] KI: Hangos folyamatos (alap) Amikor egy riasztás feltételei teljesülnek, a központ küldheti a megfelelõ zóna riasztás jelentéskódot (29. oldal) és folyamatos kimenetet biztosít a központ bell kimenetére kapcsolt szirénáknak. [4] KI / [5] BE: Hangos pulzáló riasztás Amikor egy riasztás feltételei teljesülnek, a központ küldheti a megfelelõ zóna riasztás jelentéskódot (29. oldal) és szaggatott kimenetet biztosít a központ (11. ábra a 15. oldalon) bell kimenetére kapcsolt szirénáknak. [4] KI / [5] KI: Néma riasztás Amikor egy riasztás feltételei teljesülnek, a központ küldheti a megfelelõ Zóna riasztás jelentéskódot (29. oldal) és nem aktiválja a központ bell kimenetét. A megfelelõ ARM vagy STATUS LED a kezelõn villogva jelzi a riasztást, és a felhasználónak hatástalanítania kell a rendszert. [4] BE / [5] BE: Csak jelentés Amikor egy riasztás feltételei teljesülnek, a központ küldheti a megfelelõ Zóna riasztás jelentéskódot (29. oldal). A rendszert nem kell hatástalanítani IntelliZóna Szekciók [001] - [015]: Zónák 1-15 Opció [6] KI = IntelliZóna kikapcsolt (alap) Opció [6] BE = IntelliZóna bekapcsolt a választott zónára Ez a szolgáltatás a vakriasztások valószínűségét csökkenti. Amikor egy zóna, az IntelliZóna opcióval, nyílik, a központ nem riaszt azonnal. Elõször az IntelliZóna késleltetés idõzítõt kapcsolja. Az IntelliZóna Késleltetés idõzítõ programozásához, gépelje be a kívánt 3-jegyű értéket ( mp, Alap = 48 mp) a [084] szekcióba. Ha ez idõ alatt a következõ körülmények valamelyike jelentkezik, a központ riasztást generál: Az IntelliZóna késleltetés alatt, egy másik zóna riasztást okoz. Az IntelliZóna késleltetés alatt, egy második zóna visszaáll (zár) és újrajelentkezik (nyílik). A teljes IntelliZóna késleltetés alatt, a riasztott zóna nyitva marad Késleltetés Riasztás jelentéskód küldés előtt Szekciók [001] - [015]: Zónák 1-15 Opció [7] KI = Riasztás küldés késleltetés kikapcsolt (alap) Opció [7] BE = Riasztás küldés késleltetés bekapcsolt a választott zónán Amikor riasztás körülmény jelentkezik a zónán, ahol ez az opció bekapcsolt, a központ bekapcsolja a sziréna kimenetet, de nem jelenti a riasztást a távfelügyeletnek, amíg le nem telik a Riasztás küldés késleltetés. Riasztás küldés késleltetés programozásához gépelje be a 3-jegyű késleltetés értéket (000 = Kikapcsolt, mp) a [080] szekcióba. Ez alatt az idõ alatt, a rendszer hatástalanítása kikapcsolja a sziréna kimenetet és törli a jelentéskód küldést. Ez a szolgáltatás Belépés késleltetés zónák esetén használatos, a rendszert idõben nem hatástalanító felhasználók okozta vakriasztások csökkentésére. 16 Ismertetõ és telepítõi kézikönyv

20 5.9.7 Kényszer zónák Szekciók [001] - [015]: Zónák 1-15 Opció [8] KI = Kényszer zóna kikapcsolt (alap) Opció [8] BE = A választott zónán a Kényszer bekapcsolt Az élesítéskor nyitva lévõ Kényszer zónákat a központ deaktiváltnak veszi (45. oldal). Ha ezalatt a deaktivált zóna zár, a központ visszaállítja a zóna aktív állapotát. Tehát, a központ riaszt, ha a zóna sérül. Ne programozzon Tűz zónát Kényszer opcióval, a központ soha nem iktatja ki a Tűz zónákat, ha Kényszer élesítettek Kulcskapcsoló opciók Szekciók [001] - [005]: Opció [1] és [2] Amikor egy integrált zónát Kulcskapcsoló zónaként programoznak (14. oldal), a központ figyelmen kívül hagy minden más zóna opciót. A kulcskapcsoló programozható Fenntartott vagy Pillanatnyi kulcskapcsolónak és Szokásos vagy Stay élesítésre (44. oldal). A Fenntartott kulcskapcsoló akkor élesíti a rendszert, amikor ON pozícióba állítják és hatástalanít OFF pozícióban. Pillanatnyi kulcskapcsolóval az élesítéshez állítsa a kapcsolót ON pozícióba, majd fordítsa vissza OFF állásba. Ezt megismételve hatástalaníthatja a rendszert. A kulcskapcsolót a következõképpen programozza: Opció [1] KI = Fenntartott (alap) Opció [2] KI = Szokásos élesítés (alap) Opció [1] BE = Pillanatnyi Opció [2] BE = Stay élesítés 5.10 Zónasebesség Szekciók [050] - [064] között. Zónák X 10ms, alap = 600ms A Zónasebesség határozza meg, milyen gyorsan válaszol a központ egy nyitott zónára. A központ nem jelzi ki a nyitott zónát a kezelõn vagy nem riaszt, amíg a programozott Zónasebesség letelik. Minden más zóna definíció és opció sem működik, amíg a Zónasebesség letelik. Ez a szolgáltatás megakadályozza, hogy a pillanatnyi, apró hibák riasztást vagy szükségtelen jelentést okozzanak EOL zónák Szekció [132]: Zóna opciók Opció [4] KI = Zónák nem használnak EOL ellenállást (alap) Opció [4] BE = Zónák EOL ellenállást igényelnek Ha a központhoz kapcsolt összes érzékelõeszköznek olyan bemenet terminálja van, mely 1KΩ vonalvég ellenállást igényel, kapcsolja be a [4] opciót a [132] szekcióban. Az EOL ellenállások használatáról részletesen Szimpla zóna bemenetek a 5. oldalon. Spectra 1759MG 17
