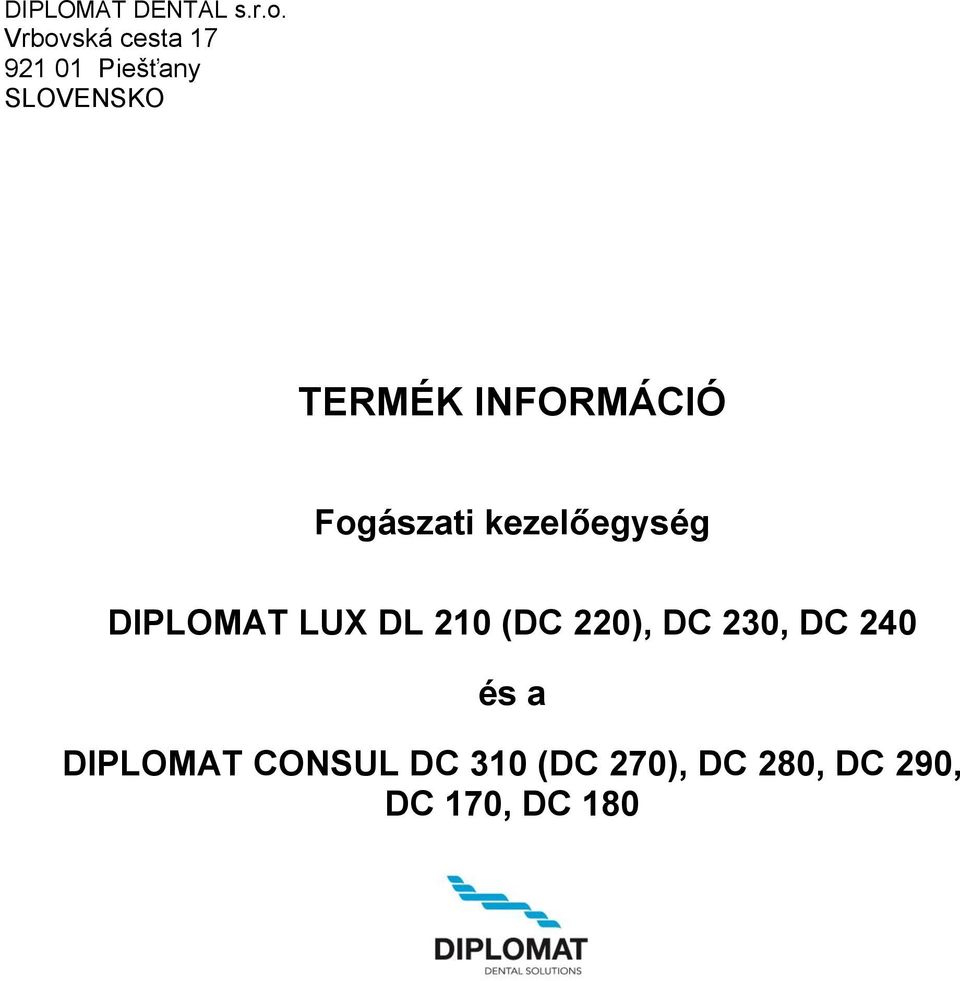

1 DIPLOMAT DENTAL s.r.o. Vrbovská cesta Piešťany SLOVENSKO TERMÉK INFORMÁCIÓ Fogászati kezelőegység DIPLOMAT LUX DL 210 (DC 220), DC 230, DC 240 és a DIPLOMAT CONSUL DC 310 (DC 270), DC 280, DC 290, DC 170, DC 180

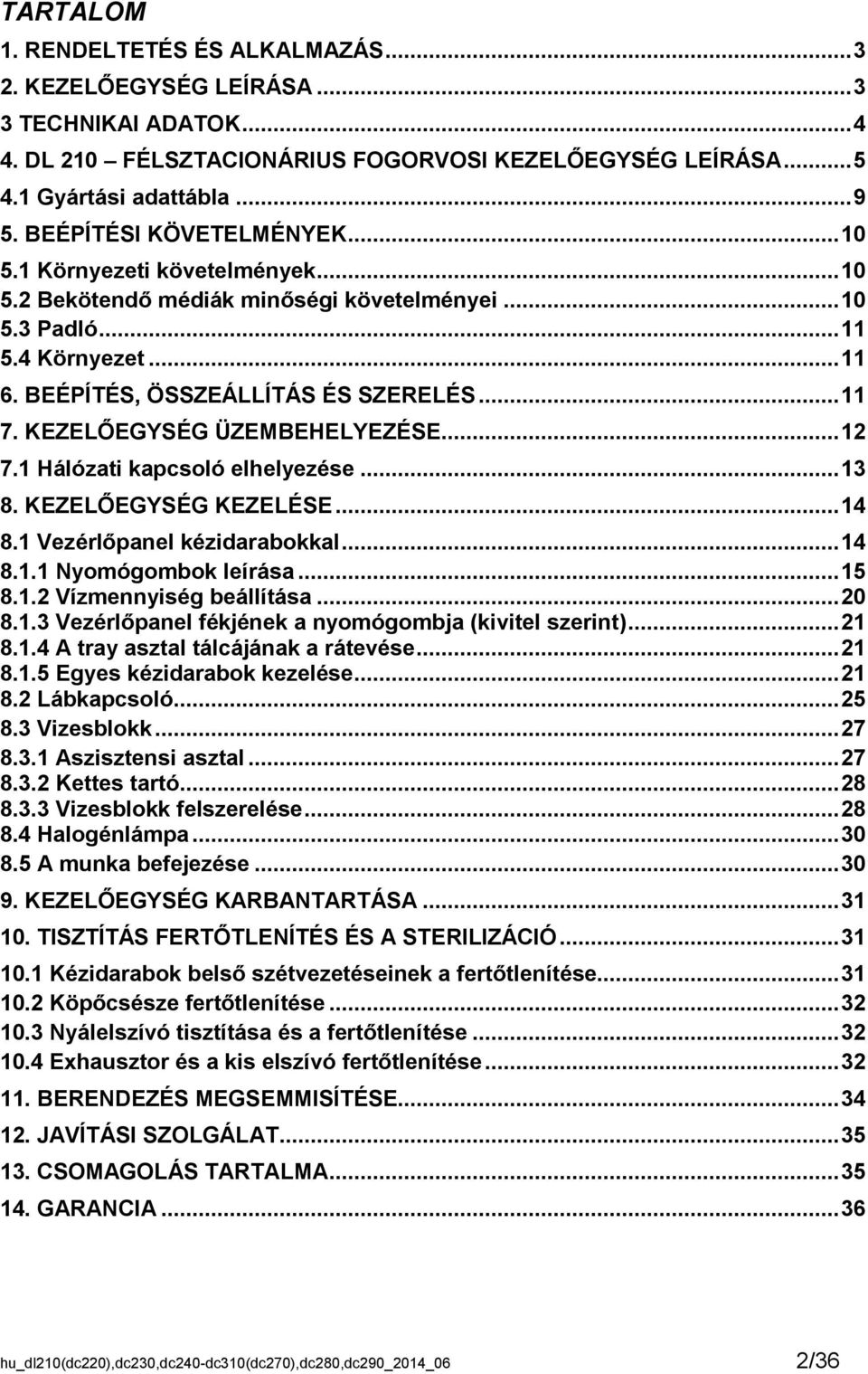

2 TARTALOM 1. RENDELTETÉS ÉS ALKALMAZÁS KEZELŐEGYSÉG LEÍRÁSA TECHNIKAI ADATOK DL 210 FÉLSZTACIONÁRIUS FOGORVOSI KEZELŐEGYSÉG LEÍRÁSA Gyártási adattábla BEÉPÍTÉSI KÖVETELMÉNYEK Környezeti követelmények Bekötendő médiák minőségi követelményei Padló Környezet BEÉPÍTÉS, ÖSSZEÁLLÍTÁS ÉS SZERELÉS KEZELŐEGYSÉG ÜZEMBEHELYEZÉSE Hálózati kapcsoló elhelyezése KEZELŐEGYSÉG KEZELÉSE Vezérlőpanel kézidarabokkal Nyomógombok leírása Vízmennyiség beállítása Vezérlőpanel fékjének a nyomógombja (kivitel szerint) A tray asztal tálcájának a rátevése Egyes kézidarabok kezelése Lábkapcsoló Vizesblokk Aszisztensi asztal Kettes tartó Vizesblokk felszerelése Halogénlámpa A munka befejezése KEZELŐEGYSÉG KARBANTARTÁSA TISZTÍTÁS FERTŐTLENÍTÉS ÉS A STERILIZÁCIÓ Kézidarabok belső szétvezetéseinek a fertőtlenítése Köpőcsésze fertőtlenítése Nyálelszívó tisztítása és a fertőtlenítése Exhausztor és a kis elszívó fertőtlenítése BERENDEZÉS MEGSEMMISÍTÉSE JAVÍTÁSI SZOLGÁLAT CSOMAGOLÁS TARTALMA GARANCIA hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 2/36

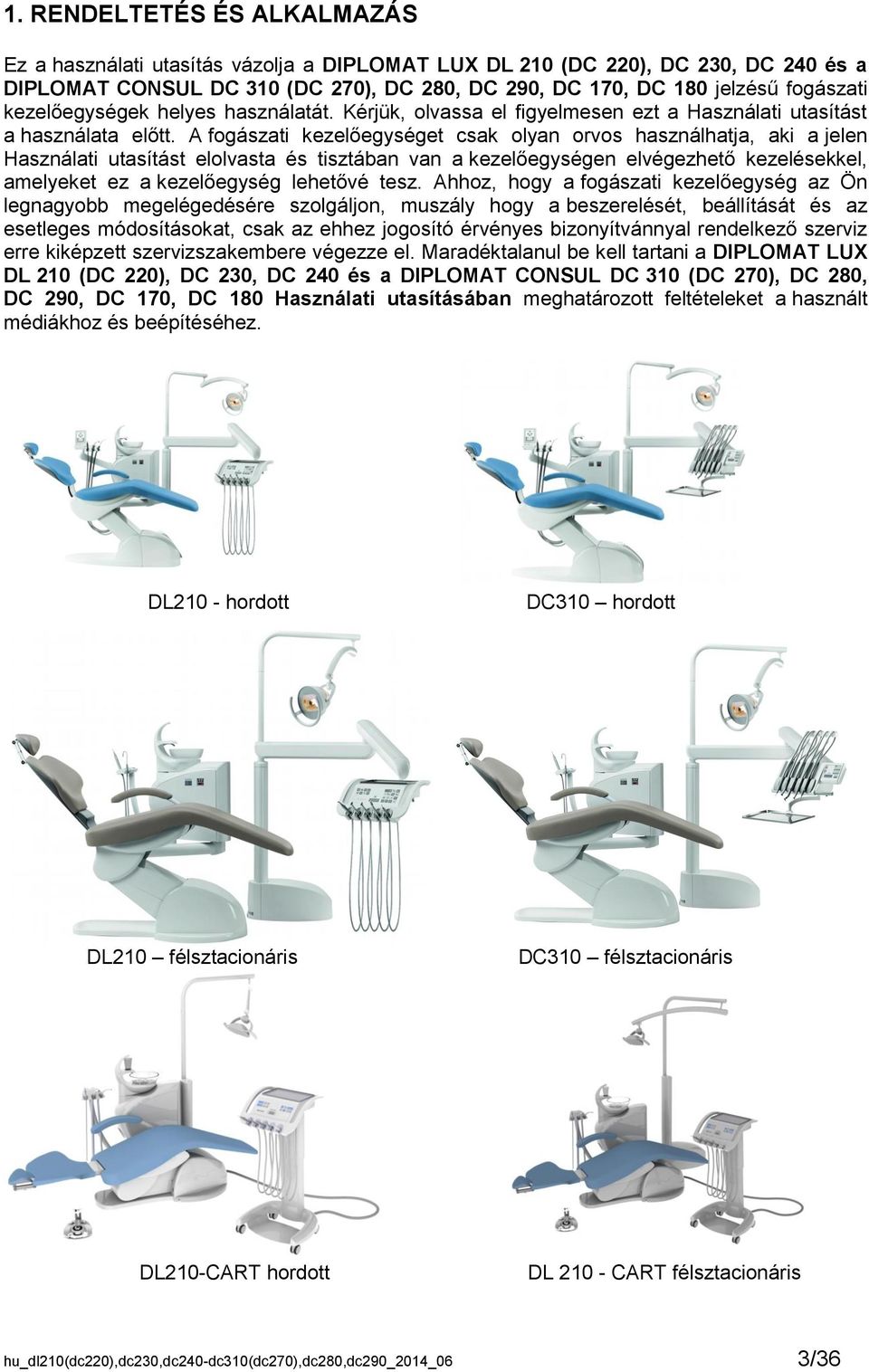

3 1. RENDELTETÉS ÉS ALKALMAZÁS Ez a használati utasítás vázolja a DIPLOMAT LUX DL 210 (DC 220), DC 230, DC 240 és a DIPLOMAT CONSUL DC 310 (DC 270), DC 280, DC 290, DC 170, DC 180 jelzésű fogászati kezelőegységek helyes használatát. Kérjük, olvassa el figyelmesen ezt a Használati utasítást a használata előtt. A fogászati kezelőegységet csak olyan orvos használhatja, aki a jelen Használati utasítást elolvasta és tisztában van a kezelőegységen elvégezhető kezelésekkel, amelyeket ez a kezelőegység lehetővé tesz. Ahhoz, hogy a fogászati kezelőegység az Ön legnagyobb megelégedésére szolgáljon, muszály hogy a beszerelését, beállítását és az esetleges módosításokat, csak az ehhez jogosító érvényes bizonyítvánnyal rendelkező szerviz erre kiképzett szervizszakembere végezze el. Maradéktalanul be kell tartani a DIPLOMAT LUX DL 210 (DC 220), DC 230, DC 240 és a DIPLOMAT CONSUL DC 310 (DC 270), DC 280, DC 290, DC 170, DC 180 Használati utasításában meghatározott feltételeket a használt médiákhoz és beépítéséhez. DL210 - hordott DC310 hordott DL210 polostacionár DL210 félsztacionáris DC310 polostacionár DC310 félsztacionáris DL210-CART hordott DL CART félsztacionáris hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 3/36

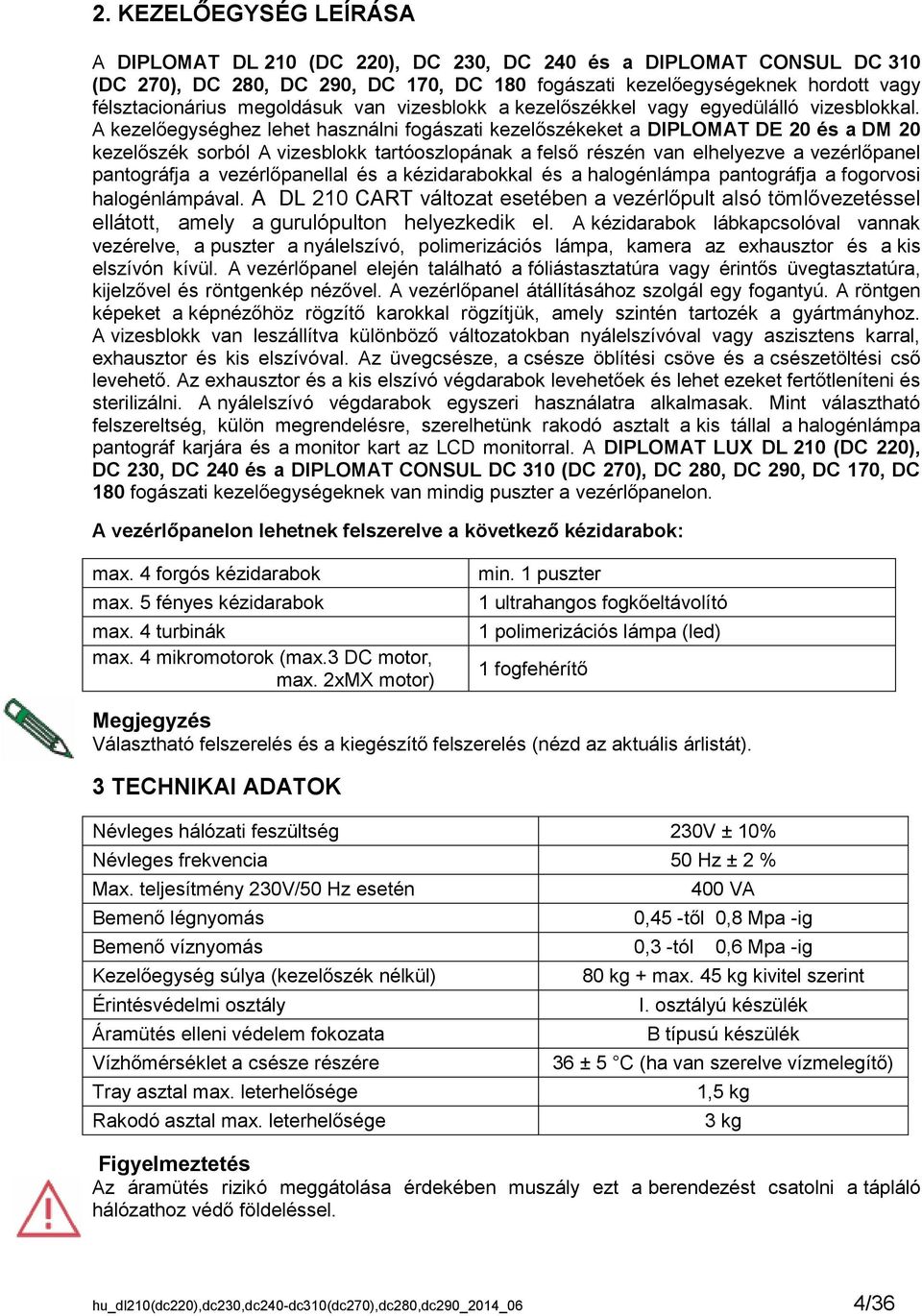

4 2. KEZELŐEGYSÉG LEÍRÁSA A DIPLOMAT DL 210 (DC 220), DC 230, DC 240 és a DIPLOMAT CONSUL DC 310 (DC 270), DC 280, DC 290, DC 170, DC 180 fogászati kezelőegységeknek hordott vagy félsztacionárius megoldásuk van vizesblokk a kezelőszékkel vagy egyedülálló vizesblokkal. A kezelőegységhez lehet használni fogászati kezelőszékeket a DIPLOMAT DE 20 és a DM 20 kezelőszék sorból A vizesblokk tartóoszlopának a felső részén van elhelyezve a vezérlőpanel pantográfja a vezérlőpanellal és a kézidarabokkal és a halogénlámpa pantográfja a fogorvosi halogénlámpával. A DL 210 CART változat esetében a vezérlőpult alsó tömlővezetéssel ellátott, amely a gurulópulton helyezkedik el. A kézidarabok lábkapcsolóval vannak vezérelve, a puszter a nyálelszívó, polimerizációs lámpa, kamera az exhausztor és a kis elszívón kívül. A vezérlőpanel elején található a fóliástasztatúra vagy érintős üvegtasztatúra, kijelzővel és röntgenkép nézővel. A vezérlőpanel átállításához szolgál egy fogantyú. A röntgen képeket a képnézőhöz rögzítő karokkal rögzítjük, amely szintén tartozék a gyártmányhoz. A vizesblokk van leszállítva különböző változatokban nyálelszívóval vagy aszisztens karral, exhausztor és kis elszívóval. Az üvegcsésze, a csésze öblítési csöve és a csészetöltési cső levehető. Az exhausztor és a kis elszívó végdarabok levehetőek és lehet ezeket fertőtleníteni és sterilizálni. A nyálelszívó végdarabok egyszeri használatra alkalmasak. Mint választható felszereltség, külön megrendelésre, szerelhetünk rakodó asztalt a kis tállal a halogénlámpa pantográf karjára és a monitor kart az LCD monitorral. A DIPLOMAT LUX DL 210 (DC 220), DC 230, DC 240 és a DIPLOMAT CONSUL DC 310 (DC 270), DC 280, DC 290, DC 170, DC 180 fogászati kezelőegységeknek van mindig puszter a vezérlőpanelon. A vezérlőpanelon lehetnek felszerelve a következő kézidarabok: max. 4 forgós kézidarabok max. 5 fényes kézidarabok max. 4 turbinák max. 4 mikromotorok (max.3 DC motor, max. 2xMX motor) min. 1 puszter 1 ultrahangos fogkőeltávolító 1 polimerizációs lámpa (led) 1 fogfehérítő Megjegyzés Választható felszerelés és a kiegészítő felszerelés (nézd az aktuális árlistát). 3 TECHNIKAI ADATOK Névleges hálózati feszültség 230V ± 10% Névleges frekvencia 50 Hz ± 2 % Max. teljesítmény 230V/50 Hz esetén Bemenő légnyomás 400 VA 0,45 -től 0,8 Mpa -ig Bemenő víznyomás 0,3 -tól 0,6 Mpa -ig Kezelőegység súlya (kezelőszék nélkül) Érintésvédelmi osztály Áramütés elleni védelem fokozata Vízhőmérséklet a csésze részére Tray asztal max. leterhelősége Rakodó asztal max. leterhelősége 80 kg + max. 45 kg kivitel szerint I. osztályú készülék B típusú készülék 36 ± 5 C (ha van szerelve vízmelegítő) 1,5 kg Figyelmeztetés Az áramütés rizikó meggátolása érdekében muszály ezt a berendezést csatolni a tápláló hálózathoz védő földeléssel. 3 kg hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 4/36

5 Az üzemeltetési rendszer folyamatos szakaszos megterheléssel az általános fogorvosi praxhoz megfelelően. 4. DL 210 FÉLSZTACIONÁRIUS FOGORVOSI KEZELŐEGYSÉG LEÍRÁSA 1. Vizesblokk az aszisztensi karral 2. Vezérlőpanel 3. Lábkapcsoló 4. Vezérlőpanel pantográfja 5. Halogénlámpa 6. Halogénlámpa pantográfja 7. Fogászati kezelőszék DIPLOMAT sorból hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 5/36

6 DC 310 HORDOTT FOGORVOSI KEZELŐEGYSÉG LEÍRÁSA 1. Vizesblokk az aszisztensi karral 2. Vezérlőpanel 3. Lábkapcsoló 4. Vezérlőpanel pantográfja 5. Halogénlámpa 6. Halogénlámpa pantográfja 7. Fogászati kezelőszék DIPLOMAT sorból hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 6/36

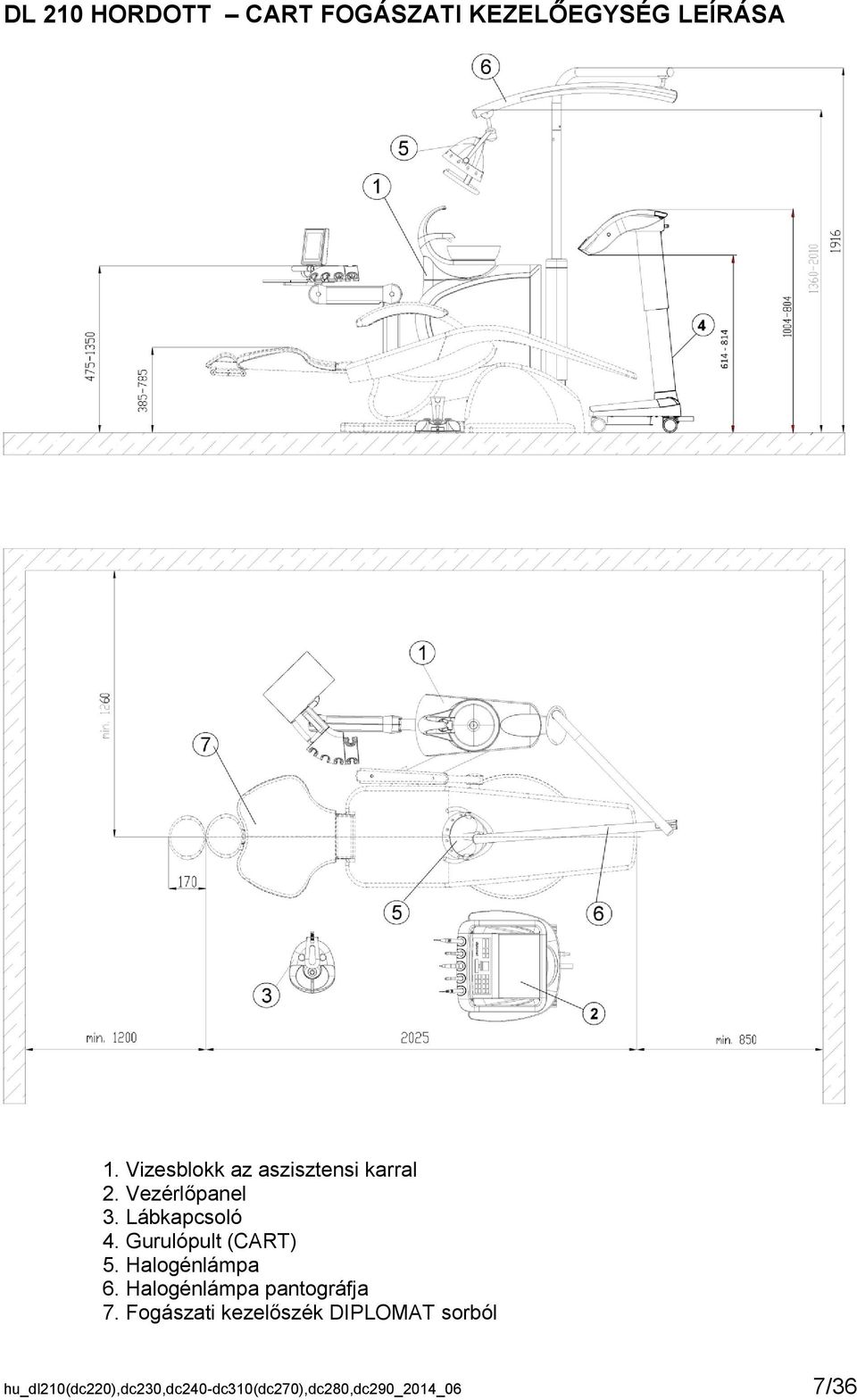

7 DL 210 HORDOTT CART FOGÁSZATI KEZELŐEGYSÉG LEÍRÁSA 1. Vizesblokk az aszisztensi karral 2. Vezérlőpanel 3. Lábkapcsoló 4. Gurulópult (CART) 5. Halogénlámpa 6. Halogénlámpa pantográfja 7. Fogászati kezelőszék DIPLOMAT sorból hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 7/36

8 A DL 210 FÉLSZTACIONÁRIS CART FOGÁSZATI KEZELŐEGYSÉG LEÍRÁSA 1. Vizesblokk az aszisztensi karral 2. Vezérlőpanel 3. Lábkapcsoló 4. Gurulópult (CART) 5. Halogénlámpa 6. Halogénlámpa pantográfja 7. Fogászati kezelőszék DIPLOMAT sorból hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 8/36

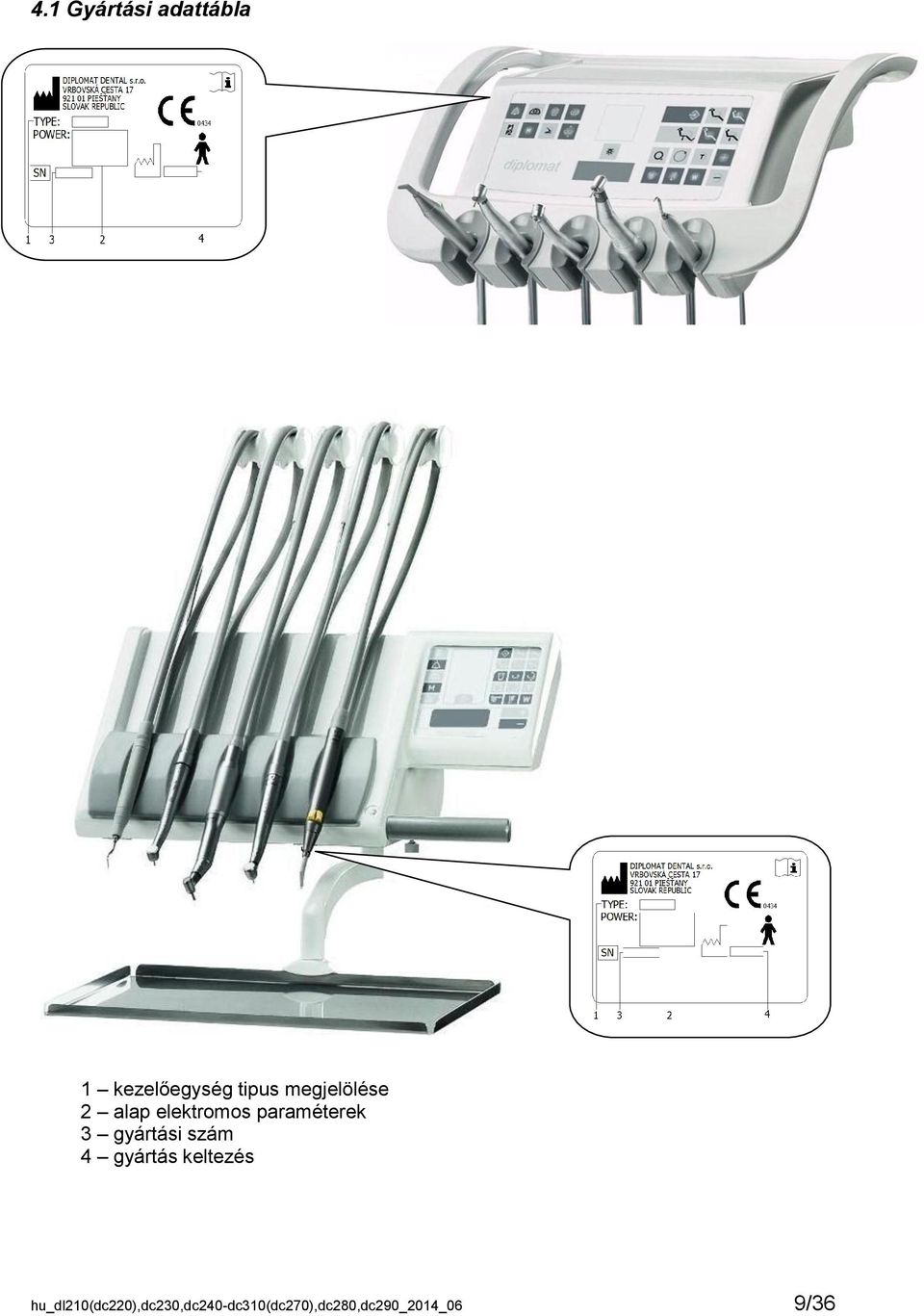

9 4.1 Gyártási adattábla 1 kezelőegység tipus megjelölése 2 alap elektromos paraméterek 3 gyártási szám 4 gyártás keltezés hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 9/36

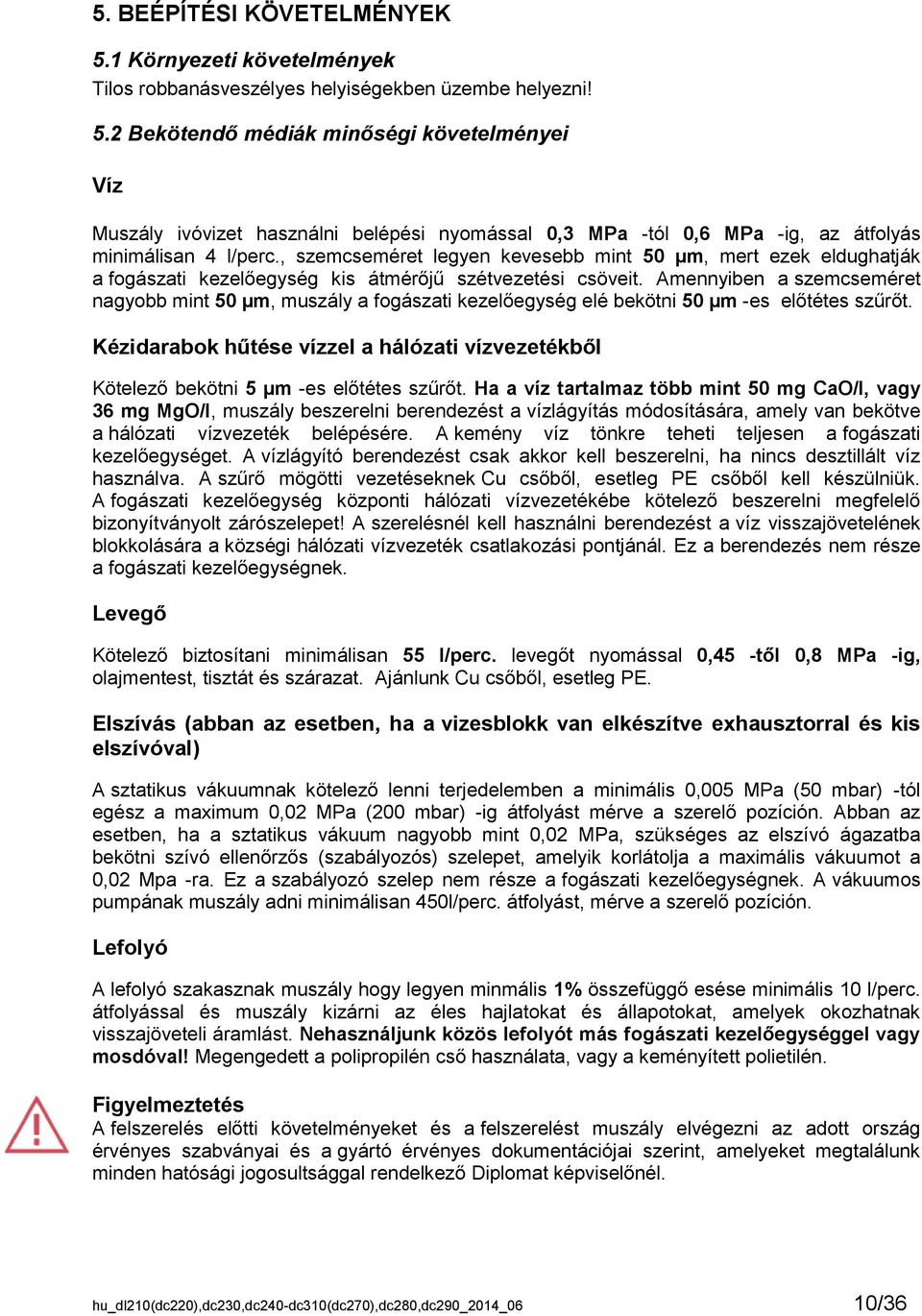

10 5. BEÉPÍTÉSI KÖVETELMÉNYEK 5.1 Környezeti követelmények Tilos robbanásveszélyes helyiségekben üzembe helyezni! 5.2 Bekötendő médiák minőségi követelményei Víz Muszály ivóvizet használni belépési nyomással 0,3 MPa -tól 0,6 MPa -ig, az átfolyás minimálisan 4 l/perc., szemcseméret legyen kevesebb mint 50 µm, mert ezek eldughatják a fogászati kezelőegység kis átmérőjű szétvezetési csöveit. Amennyiben a szemcseméret nagyobb mint 50 µm, muszály a fogászati kezelőegység elé bekötni 50 µm -es előtétes szűrőt. Kézidarabok hűtése vízzel a hálózati vízvezetékből Kötelező bekötni 5 µm -es előtétes szűrőt. Ha a víz tartalmaz több mint 50 mg CaO/l, vagy 36 mg MgO/l, muszály beszerelni berendezést a vízlágyítás módosítására, amely van bekötve a hálózati vízvezeték belépésére. A kemény víz tönkre teheti teljesen a fogászati kezelőegységet. A vízlágyító berendezést csak akkor kell beszerelni, ha nincs desztillált víz használva. A szűrő mögötti vezetéseknek Cu csőből, esetleg PE csőből kell készülniük. A fogászati kezelőegység központi hálózati vízvezetékébe kötelező beszerelni megfelelő bizonyítványolt zárószelepet! A szerelésnél kell használni berendezést a víz visszajövetelének blokkolására a községi hálózati vízvezeték csatlakozási pontjánál. Ez a berendezés nem része a fogászati kezelőegységnek. Levegő Kötelező biztosítani minimálisan 55 l/perc. levegőt nyomással 0,45 -től 0,8 MPa -ig, olajmentest, tisztát és szárazat. Ajánlunk Cu csőből, esetleg PE. Elszívás (abban az esetben, ha a vizesblokk van elkészítve exhausztorral és kis elszívóval) A sztatikus vákuumnak kötelező lenni terjedelemben a minimális 0,005 MPa (50 mbar) -tól egész a maximum 0,02 MPa (200 mbar) -ig átfolyást mérve a szerelő pozíción. Abban az esetben, ha a sztatikus vákuum nagyobb mint 0,02 MPa, szükséges az elszívó ágazatba bekötni szívó ellenőrzős (szabályozós) szelepet, amelyik korlátolja a maximális vákuumot a 0,02 Mpa -ra. Ez a szabályozó szelep nem része a fogászati kezelőegységnek. A vákuumos pumpának muszály adni minimálisan 450l/perc. átfolyást, mérve a szerelő pozíción. Lefolyó A lefolyó szakasznak muszály hogy legyen minmális 1% összefüggő esése minimális 10 l/perc. átfolyással és muszály kizárni az éles hajlatokat és állapotokat, amelyek okozhatnak visszajöveteli áramlást. Nehasználjunk közös lefolyót más fogászati kezelőegységgel vagy mosdóval! Megengedett a polipropilén cső használata, vagy a keményített polietilén. Figyelmeztetés A felszerelés előtti követelményeket és a felszerelést muszály elvégezni az adott ország érvényes szabványai és a gyártó érvényes dokumentációjai szerint, amelyeket megtalálunk minden hatósági jogosultsággal rendelkező Diplomat képviselőnél. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 10/36

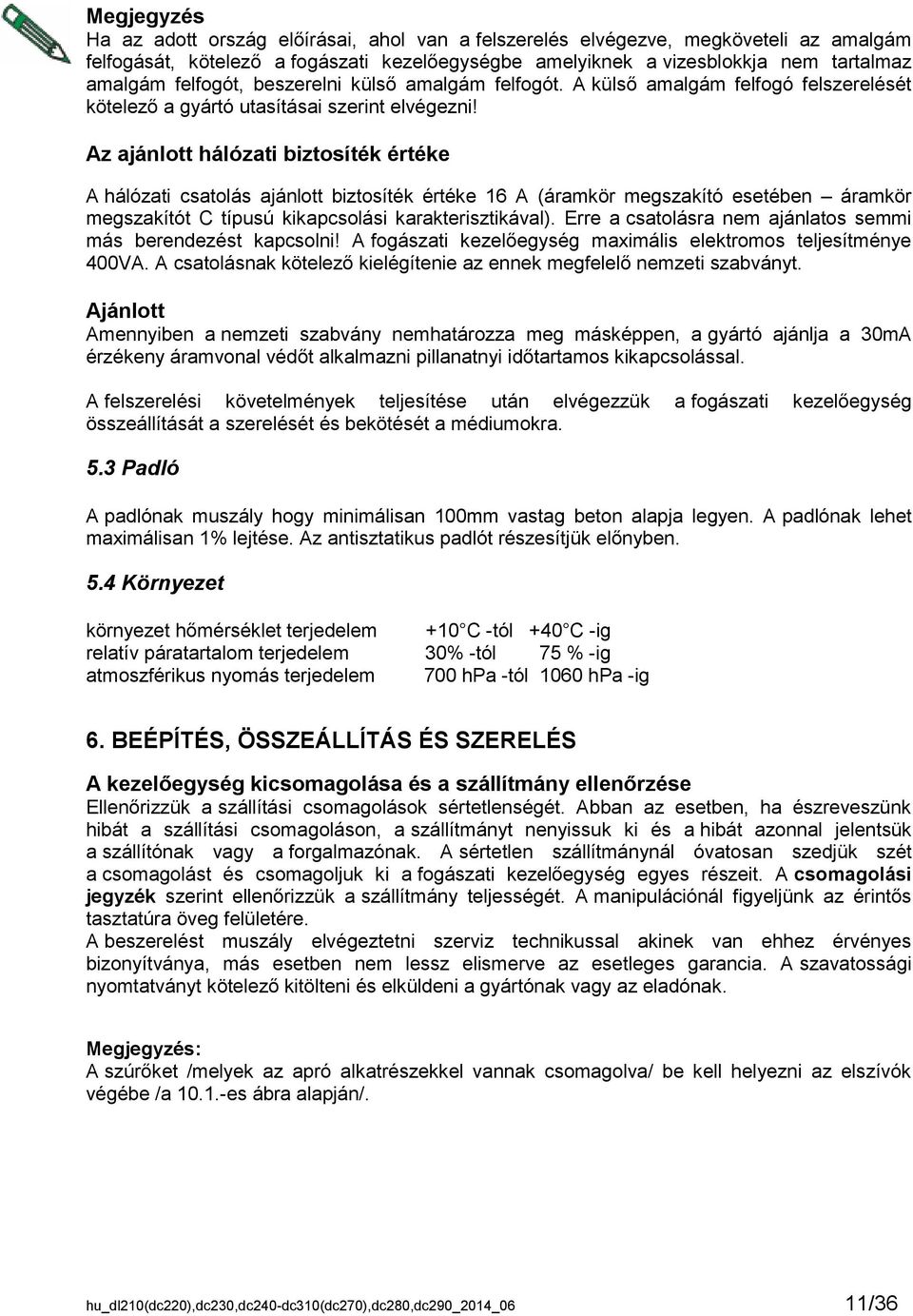

11 Megjegyzés Ha az adott ország előírásai, ahol van a felszerelés elvégezve, megköveteli az amalgám felfogását, kötelező a fogászati kezelőegységbe amelyiknek a vizesblokkja nem tartalmaz amalgám felfogót, beszerelni külső amalgám felfogót. A külső amalgám felfogó felszerelését kötelező a gyártó utasításai szerint elvégezni! Az ajánlott hálózati biztosíték értéke A hálózati csatolás ajánlott biztosíték értéke 16 A (áramkör megszakító esetében áramkör megszakítót C típusú kikapcsolási karakterisztikával). Erre a csatolásra nem ajánlatos semmi más berendezést kapcsolni! A fogászati kezelőegység maximális elektromos teljesítménye 400VA. A csatolásnak kötelező kielégítenie az ennek megfelelő nemzeti szabványt. Ajánlott Amennyiben a nemzeti szabvány nemhatározza meg másképpen, a gyártó ajánlja a 30mA érzékeny áramvonal védőt alkalmazni pillanatnyi időtartamos kikapcsolással. A felszerelési követelmények teljesítése után elvégezzük a fogászati kezelőegység összeállítását a szerelését és bekötését a médiumokra. 5.3 Padló A padlónak muszály hogy minimálisan 100mm vastag beton alapja legyen. A padlónak lehet maximálisan 1% lejtése. Az antisztatikus padlót részesítjük előnyben. 5.4 Környezet környezet hőmérséklet terjedelem +10 C -tól +40 C -ig relatív páratartalom terjedelem 30% -tól 75 % -ig atmoszférikus nyomás terjedelem 700 hpa -tól 1060 hpa -ig 6. BEÉPÍTÉS, ÖSSZEÁLLÍTÁS ÉS SZERELÉS A kezelőegység kicsomagolása és a szállítmány ellenőrzése Ellenőrizzük a szállítási csomagolások sértetlenségét. Abban az esetben, ha észreveszünk hibát a szállítási csomagoláson, a szállítmányt nenyissuk ki és a hibát azonnal jelentsük a szállítónak vagy a forgalmazónak. A sértetlen szállítmánynál óvatosan szedjük szét a csomagolást és csomagoljuk ki a fogászati kezelőegység egyes részeit. A csomagolási jegyzék szerint ellenőrizzük a szállítmány teljességét. A manipulációnál figyeljünk az érintős tasztatúra öveg felületére. A beszerelést muszály elvégeztetni szerviz technikussal akinek van ehhez érvényes bizonyítványa, más esetben nem lessz elismerve az esetleges garancia. A szavatossági nyomtatványt kötelező kitölteni és elküldeni a gyártónak vagy az eladónak. Megjegyzés: A szúrőket /melyek az apró alkatrészekkel vannak csomagolva/ be kell helyezni az elszívók végébe /a es ábra alapján/. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 11/36

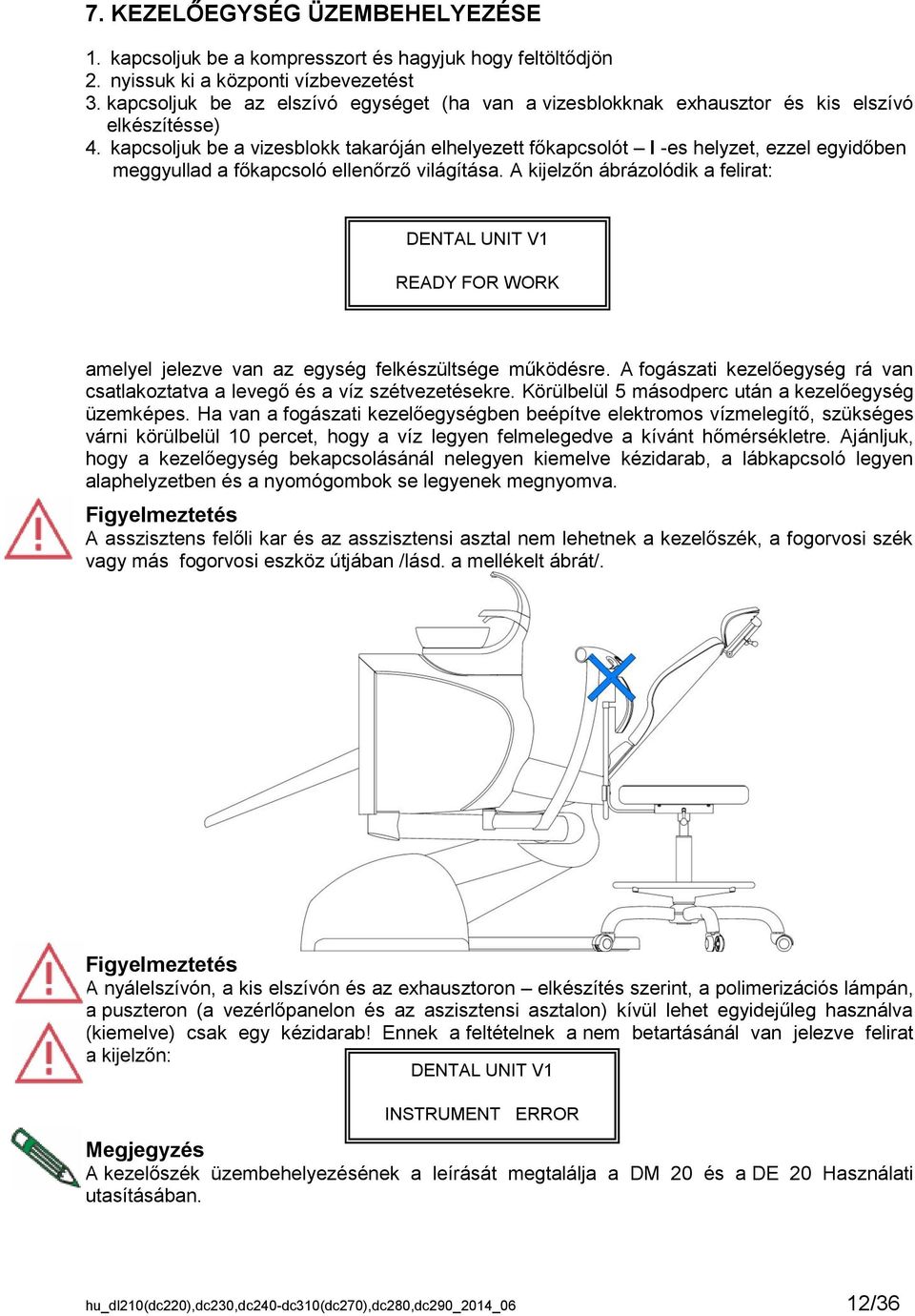

12 7. KEZELŐEGYSÉG ÜZEMBEHELYEZÉSE 1. kapcsoljuk be a kompresszort és hagyjuk hogy feltöltődjön 2. nyissuk ki a központi vízbevezetést 3. kapcsoljuk be az elszívó egységet (ha van a vizesblokknak exhausztor és kis elszívó elkészítésse) 4. kapcsoljuk be a vizesblokk takaróján elhelyezett főkapcsolót I -es helyzet, ezzel egyidőben meggyullad a főkapcsoló ellenőrző világítása. A kijelzőn ábrázolódik a felirat: DENTAL UNIT V1 READY FOR WORK amelyel jelezve van az egység felkészültsége működésre. A fogászati kezelőegység rá van csatlakoztatva a levegő és a víz szétvezetésekre. Körülbelül 5 másodperc után a kezelőegység üzemképes. Ha van a fogászati kezelőegységben beépítve elektromos vízmelegítő, szükséges várni körülbelül 10 percet, hogy a víz legyen felmelegedve a kívánt hőmérsékletre. Ajánljuk, hogy a kezelőegység bekapcsolásánál nelegyen kiemelve kézidarab, a lábkapcsoló legyen alaphelyzetben és a nyomógombok se legyenek megnyomva. Figyelmeztetés A asszisztens felőli kar és az asszisztensi asztal nem lehetnek a kezelőszék, a fogorvosi szék vagy más fogorvosi eszköz útjában /lásd. a mellékelt ábrát/. Figyelmeztetés A nyálelszívón, a kis elszívón és az exhausztoron elkészítés szerint, a polimerizációs lámpán, a puszteron (a vezérlőpanelon és az aszisztensi asztalon) kívül lehet egyidejűleg használva (kiemelve) csak egy kézidarab! Ennek a feltételnek a nem betartásánál van jelezve felirat a kijelzőn: DENTAL UNIT V1 INSTRUMENT ERROR Megjegyzés A kezelőszék üzembehelyezésének a leírását megtalálja a DM 20 és a DE 20 Használati utasításában. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 12/36

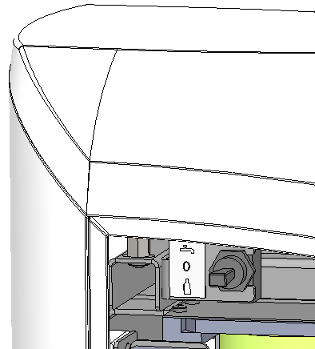

13 7.1 Hálózati kapcsoló elhelyezése DL 210, DC 310 hordott kezelőegységek és a DM 20, DE 20 kezelőszék vizesblokkal DL 210, DC 310 félsztacionáris kezelőegység DE 20, DM 20 vizesblokk a kezelőszékben DL 210, DC 310 hordott kezelőegység vizesblokkal kezelőszéken kívül és a DM 20 vagy DE 20 kezelőszék DL 210, DC 310 félsztacionárius kezelőegység vizesblokkal kezelőszéken kívül és a DM 20 vagy DE 20 kezelőszék hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 13/36

14 8. KEZELŐEGYSÉG KEZELÉSE 8.1 Vezérlőpanel kézidarabokkal Fóliástasztatúra Fóliástasztatúra Üvegtasztatúra Üvegtasztatúra Megjegyzés A kijelző olvasható az orvos minden munkahelyzetében (üllőhelyzetben és állóhelyzetben is). Az üvegtasztatúránál megnyomása után a nyomógomb aktív kb. 10 másodpercig és van jelezve a megnyomás a kijelzőn. A csészetöltés és a csésze öblítés időtartamának a beprogramozását több mint 10 másodpercig üvegtasztatúra esetében csak a bekapcsolóval vagy az asszisztensi asztal nyomógombjaival lehet elvégezni. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 14/36

15 Jelkép Leírás Jelkép Leírás Jelkép Leírás negatoszkóp megvilágítása kézidarab hűtése mikromotor fordulat változtatása, ENDO, AFT csésze töltése köpőcsésze öblítése kézidarabok megvilágítása paraméteremelés nyomógomb nyomógomb paramétercsökkenés Nyomógombok leírása hűtővíz menyiség beállítása program rendek átkapcsolása (P1-P8) halogénlámpa szabályozása (érvényes a bizonyos típushoz) kiegészítő nyomógomb (például ajtónyitás) (érvényes bizonyos típushoz) MX motor működési mód és a motor forgatónyomaték kiválasztása motor forgatónyomaték kiválasztása lábkapcsoló funkciójának az átkapcsolása (analog.- ON/OFF) kézidarab fejének áttételi viszony változtatása köpőcsésze több funkciós vezérlése mozdulat kapcsoló kezelőszék felfelé mozdulat kapcsoló kezelőszék lefelé mozdulat kapcsoló háttámla előre mozdulat kapcsoló háttámla hátrafelé programhelyzetek beírása és előhívása (csak programálható székre érvényes) alaphelyzet (felülő) automatikus beállítása A funkció megindításához elég megnyomni (a fóliástasztatúránál), illetve megérinteni (az üvegtasztatúránál), ujjal a kiválasztott jelkép helyét Az üvegtasztatúránál a kiválasztott funkció indítása van jelezve a kijelzőn kívül, rövid hangjelzéssel is és pontal a kijelzőn. Mindannyi szabályozható mennyiségnél van ábrázolva a tájékoztató érték oszlopos jelzővel a kijelző alsó részén (csak az üvegtasztatúránál érvényes). Az oszlop maximuma megfelel a beállított érték 100% -nak. Bármelyik szimbólum kiválasztási időtartama maximálisan kb. 10 másodperc. Ez elteltével visszaállítódik olyan helyzetbe, mintha nem volna funkció kiválasztva. Az üvegtasztatúra lezárása és kinyitása Üvegtasztatúra lezárása - a szimbólum és a szimbólum egyidejű kiválasztásával. A kijelzőn ábrázolódik a kulcs jel és a jelképek nem reagálnak a szimbólumok kiválasztására. Üvegtasztatúra kinyitása a és a szimbólumok egyidejű kiválasztásával. Megjegyzés A tasztatúra lezárását szükséges elvégezni a tasztatúra tisztítása előtt a bekapcsolt fogorvosi kezelőegységen. A tasztatúra kitisztítása után szükséges a tasztatúrát kinyitni, mivel a kézidarabok is levannak zárva. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 15/36

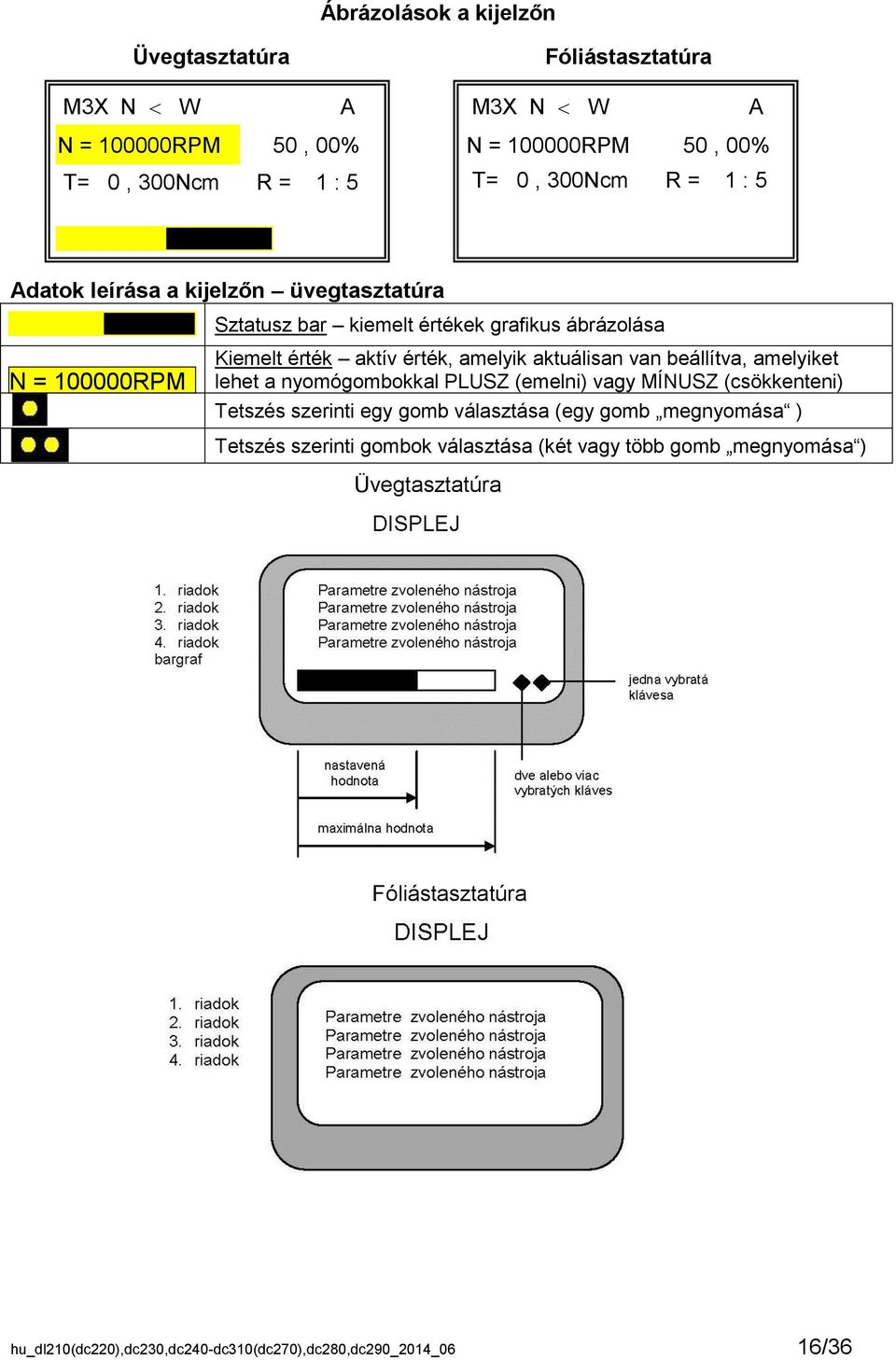

16 Ábrázolások a kijelzőn Üvegtasztatúra Fóliástasztatúra M3X N W A M3X N W A N = RPM 50, 00% T= 0, 300Ncm R = 1 : 5 N = RPM 50, 00% T= 0, 300Ncm R = 1 : 5 Adatok leírása a kijelzőn üvegtasztatúra Sztatusz bar kiemelt értékek grafikus ábrázolása N = RPM Kiemelt érték aktív érték, amelyik aktuálisan van beállítva, amelyiket lehet a nyomógombokkal PLUSZ (emelni) vagy MÍNUSZ (csökkenteni) Tetszés szerinti egy gomb választása (egy gomb megnyomása ) Tetszés szerinti gombok választása (két vagy több gomb megnyomása ) Üvegtasztatúra Fóliástasztatúra hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 16/36

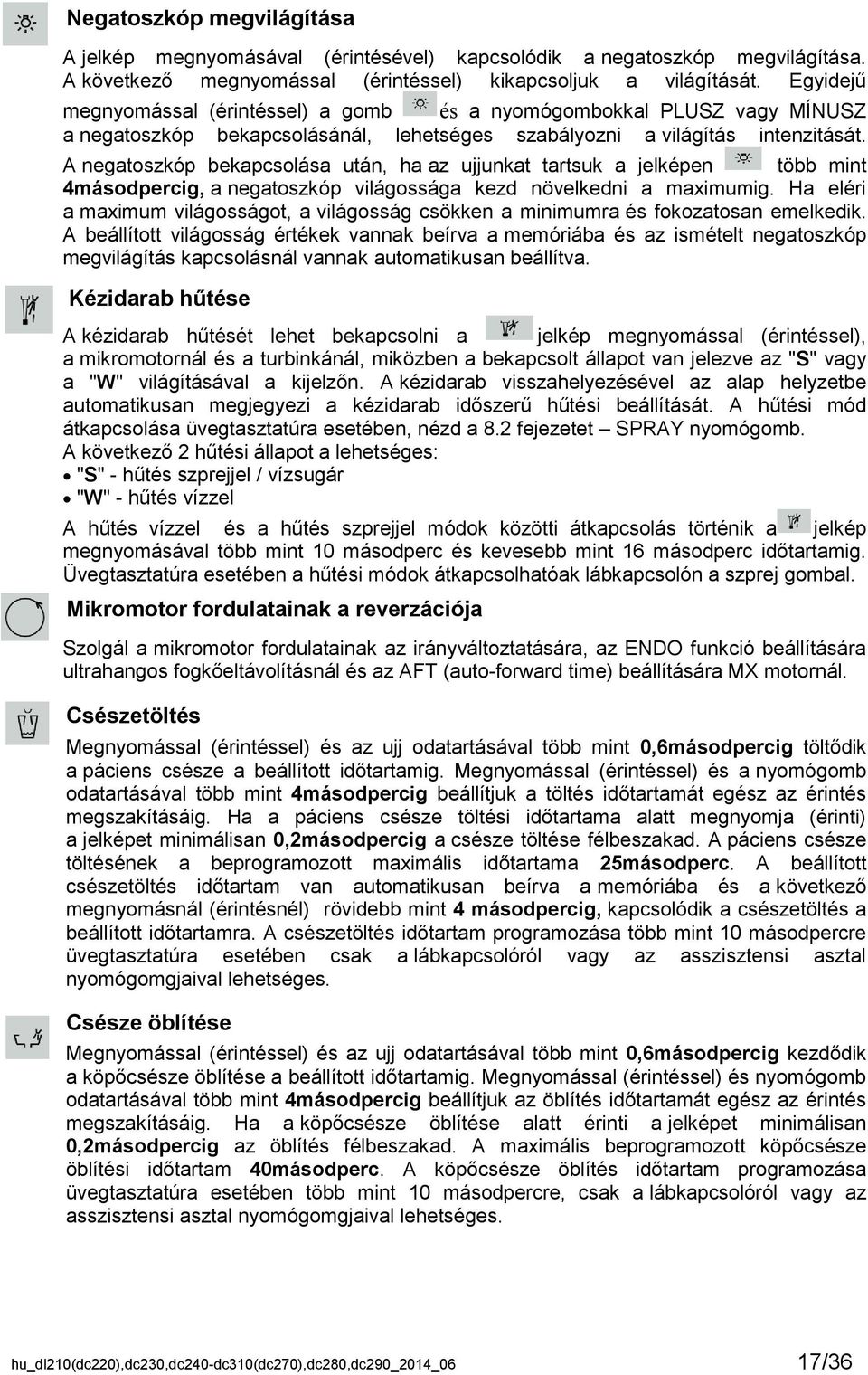

17 Negatoszkóp megvilágítása A jelkép megnyomásával (érintésével) kapcsolódik a negatoszkóp megvilágítása. A következő megnyomással (érintéssel) kikapcsoljuk a világítását. Egyidejű megnyomással (érintéssel) a gomb és a nyomógombokkal PLUSZ vagy MÍNUSZ a negatoszkóp bekapcsolásánál, lehetséges szabályozni a világítás intenzitását. A negatoszkóp bekapcsolása után, ha az ujjunkat tartsuk a jelképen több mint 4másodpercig, a negatoszkóp világossága kezd növelkedni a maximumig. Ha eléri a maximum világosságot, a világosság csökken a minimumra és fokozatosan emelkedik. A beállított világosság értékek vannak beírva a memóriába és az ismételt negatoszkóp megvilágítás kapcsolásnál vannak automatikusan beállítva. Kézidarab hűtése A kézidarab hűtését lehet bekapcsolni a jelkép megnyomással (érintéssel), a mikromotornál és a turbinkánál, miközben a bekapcsolt állapot van jelezve az "S" vagy a "W" világításával a kijelzőn. A kézidarab visszahelyezésével az alap helyzetbe automatikusan megjegyezi a kézidarab időszerű hűtési beállítását. A hűtési mód átkapcsolása üvegtasztatúra esetében, nézd a 8.2 fejezetet SPRAY nyomógomb. A következő 2 hűtési állapot a lehetséges: "S" - hűtés szprejjel / vízsugár "W" - hűtés vízzel A hűtés vízzel és a hűtés szprejjel módok közötti átkapcsolás történik a jelkép megnyomásával több mint 10 másodperc és kevesebb mint 16 másodperc időtartamig. Üvegtasztatúra esetében a hűtési módok átkapcsolhatóak lábkapcsolón a szprej gombal. Mikromotor fordulatainak a reverzációja Szolgál a mikromotor fordulatainak az irányváltoztatására, az ENDO funkció beállítására ultrahangos fogkőeltávolításnál és az AFT (auto-forward time) beállítására MX motornál. Csészetöltés Megnyomással (érintéssel) és az ujj odatartásával több mint 0,6másodpercig töltődik a páciens csésze a beállított időtartamig. Megnyomással (érintéssel) és a nyomógomb odatartásával több mint 4másodpercig beállítjuk a töltés időtartamát egész az érintés megszakításáig. Ha a páciens csésze töltési időtartama alatt megnyomja (érinti) a jelképet minimálisan 0,2másodpercig a csésze töltése félbeszakad. A páciens csésze töltésének a beprogramozott maximális időtartama 25másodperc. A beállított csészetöltés időtartam van automatikusan beírva a memóriába és a következő megnyomásnál (érintésnél) rövidebb mint 4 másodpercig, kapcsolódik a csészetöltés a beállított időtartamra. A csészetöltés időtartam programozása több mint 10 másodpercre üvegtasztatúra esetében csak a lábkapcsolóról vagy az asszisztensi asztal nyomógomgjaival lehetséges. Csésze öblítése Megnyomással (érintéssel) és az ujj odatartásával több mint 0,6másodpercig kezdődik a köpőcsésze öblítése a beállított időtartamig. Megnyomással (érintéssel) és nyomógomb odatartásával több mint 4másodpercig beállítjuk az öblítés időtartamát egész az érintés megszakításáig. Ha a köpőcsésze öblítése alatt érinti a jelképet minimálisan 0,2másodpercig az öblítés félbeszakad. A maximális beprogramozott köpőcsésze öblítési időtartam 40másodperc. A köpőcsésze öblítés időtartam programozása üvegtasztatúra esetében több mint 10 másodpercre, csak a lábkapcsolóról vagy az asszisztensi asztal nyomógomgjaival lehetséges. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 17/36

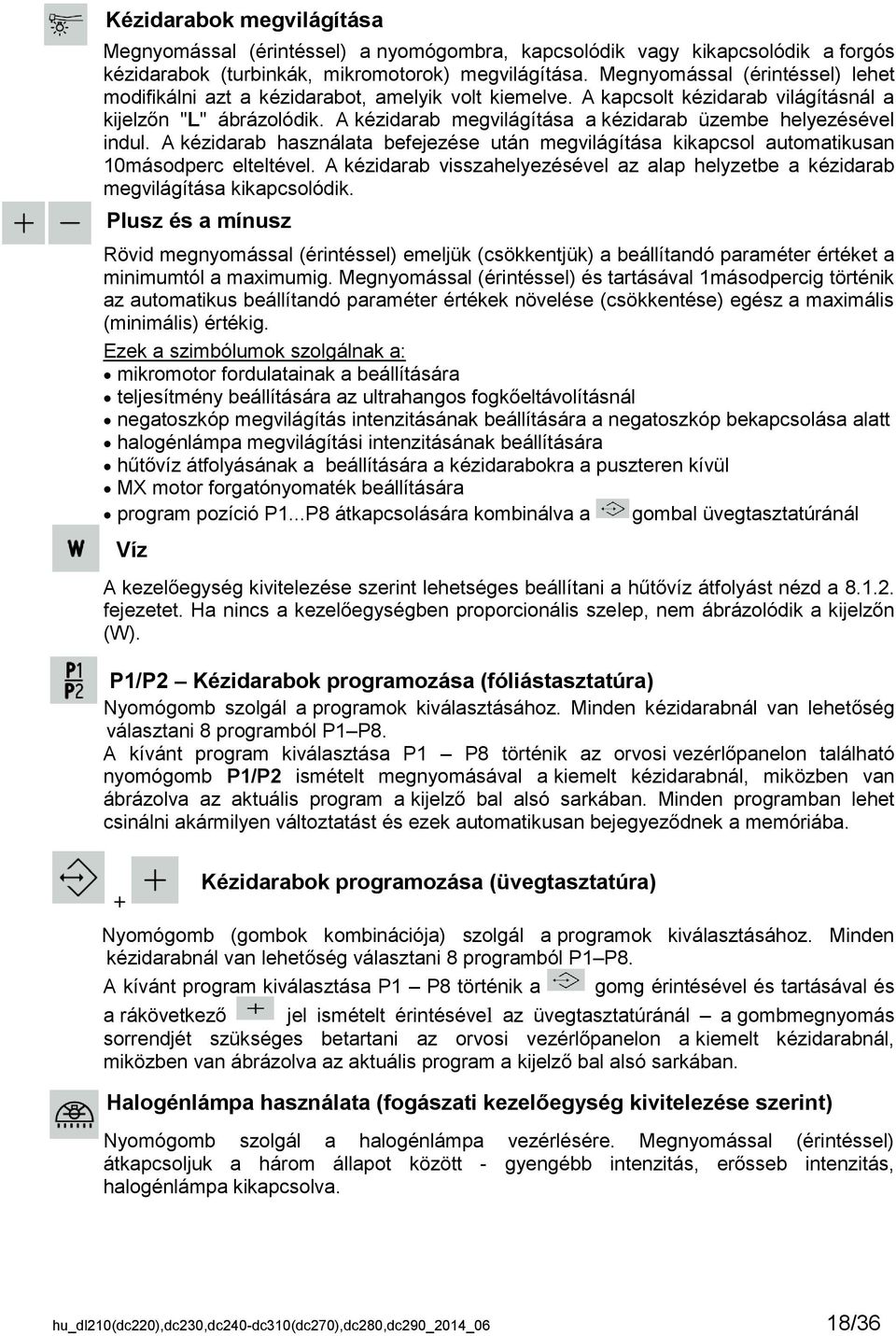

18 Kézidarabok megvilágítása Megnyomással (érintéssel) a nyomógombra, kapcsolódik vagy kikapcsolódik a forgós kézidarabok (turbinkák, mikromotorok) megvilágítása. Megnyomással (érintéssel) lehet modifikálni azt a kézidarabot, amelyik volt kiemelve. A kapcsolt kézidarab világításnál a kijelzőn "L" ábrázolódik. A kézidarab megvilágítása a kézidarab üzembe helyezésével indul. A kézidarab használata befejezése után megvilágítása kikapcsol automatikusan 10másodperc elteltével. A kézidarab visszahelyezésével az alap helyzetbe a kézidarab megvilágítása kikapcsolódik. Plusz és a mínusz Rövid megnyomással (érintéssel) emeljük (csökkentjük) a beállítandó paraméter értéket a minimumtól a maximumig. Megnyomással (érintéssel) és tartásával 1másodpercig történik az automatikus beállítandó paraméter értékek növelése (csökkentése) egész a maximális (minimális) értékig. Ezek a szimbólumok szolgálnak a: mikromotor fordulatainak a beállítására teljesítmény beállítására az ultrahangos fogkőeltávolításnál negatoszkóp megvilágítás intenzitásának beállítására a negatoszkóp bekapcsolása alatt halogénlámpa megvilágítási intenzitásának beállítására hűtővíz átfolyásának a beállítására a kézidarabokra a puszteren kívül MX motor forgatónyomaték beállítására program pozíció P1...P8 átkapcsolására kombinálva a gombal üvegtasztatúránál Víz A kezelőegység kivitelezése szerint lehetséges beállítani a hűtővíz átfolyást nézd a fejezetet. Ha nincs a kezelőegységben proporcionális szelep, nem ábrázolódik a kijelzőn (W). P1/P2 Kézidarabok programozása (fóliástasztatúra) Nyomógomb szolgál a programok kiválasztásához. Minden kézidarabnál van lehetőség választani 8 programból P1 P8. A kívánt program kiválasztása P1 P8 történik az orvosi vezérlőpanelon található nyomógomb P1/P2 ismételt megnyomásával a kiemelt kézidarabnál, miközben van ábrázolva az aktuális program a kijelző bal alsó sarkában. Minden programban lehet csinálni akármilyen változtatást és ezek automatikusan bejegyeződnek a memóriába. + Kézidarabok programozása (üvegtasztatúra) Nyomógomb (gombok kombinációja) szolgál a programok kiválasztásához. Minden kézidarabnál van lehetőség választani 8 programból P1 P8. A kívánt program kiválasztása P1 P8 történik a gomg érintésével és tartásával és a rákövetkező jel ismételt érintésével az üvegtasztatúránál a gombmegnyomás sorrendjét szükséges betartani az orvosi vezérlőpanelon a kiemelt kézidarabnál, miközben van ábrázolva az aktuális program a kijelző bal alsó sarkában. Halogénlámpa. használata (fogászati kezelőegység kivitelezése szerint) Nyomógomb szolgál a halogénlámpa vezérlésére. Megnyomással (érintéssel) átkapcsoljuk a három állapot között - gyengébb intenzitás, erősseb intenzitás, halogénlámpa kikapcsolva. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 18/36

19 Az erősseb intenzitásnál lehetséges egyidejűlegi jel és PLUSZ vagy MÍNUSZ szimbólumok megnyomásával (érintésével) változtatni a világítás intenzitását úgy, hogy az átkapcsolásnál a gyengébb intenzitásról az erőssebre tartsuk az ujjunkat a jelzőn és a PLUSZ vagy MÍNUSZ szimbólumokkal növeljük, vagy gyengítjük a halogénlámpa világításának az intenzitását. Az intenzitást lehetséges szabályozni ujj tartással a jelzőn is, több mint 4 másodperc időtartamig, ha át van kapcsolva a halogénlámpa világítása erősseb intenzitásra. Nyomógomb fogorvosi kezelőegység kivitele szerint (például ajtónyitás) Megnyomása (érintése) időtartama alatt hangzik az akusztikai jeladás. Kefenélküli (MX) motor és a kefés (MC2, MC3) motor működési mód választása Nyomógomb szolgál az MX mikromotor működési mód kiválasztására, a választott mód van ábrázolva a kijelzőn "MX N" - normális működési mód, "MX R" auto-reverse mód, "MX F" auto-forward mód. A T gomb megnyomása után és a rákövetkező M gomb megnyomásával lehet átkapcsolni a forgatónyomatékot a kefés mikromotornak (leírás a T nyomógombnál). A motor forgatónyomaték beállítása MX mikromotor határponti forgatónyomaték beállítása. A gomb megnyomása (érintése) után beállítjuk a PLUSZ, MÍNUSZ gombok segítségével a határponti forgatónyomatékot. A határponti forgatónyomaték mód beállítása van jelezve "!" jellel a "T" ("T!xxx,xxxNcm") jel mellett, az üvegtasztatúránál a beállítandó érték kiemelkedik. Ismételt jel megnyomásával (érintésével) a forgatónyomaték beállítása befejeződik és a kijelzőn ábrázolódik "T=xxx,xxxNcm" felirat. Új funkciók a szénkefés mikromotorokhoz Az M és T nyomógombok segítségével lehetséges változtatni az M1, M2 és M3 szénkefés mikromotorok forgatónyomatékát. Az M1, M2 és M3 mikromotorok kiemelése után az orvosi vezérlőpanelon a kijelző bal felső sarkán ábrázolódik: M1 vagy M2 vagy M3 és továbbá ábrázolódik: FL vagy FM vagy FH FL ( Force Low) meghatároz 80% értéket a maximális forgatónyomatékból FM (Force Medium) meghatároz 90% értéket a maximális forgatónyomatékból FH ( Force High) meghatároz 100% értéket a maximális forgatónyomatékból Az orvosi vezérlőpanelon nyomja meg a gombot, ezután az gomb ismételt megnyomásaival változtathatja a forgatónyomaték maximális értékét, miközben a kijelzőn az ábrázolás változik a következő sorrendben FL FM FH és ismét az FL. A változtatás feltétele a kiemelt kézidarab és a nem aktív START funkció a lábkapcsolón. A változások automatikusan beíródnak a P1-P8 programokba. Lábkapcsoló funkciók átkapcsolása (analog - ON/OFF) Nyomógomb szolgál a lábkapcsoló viselkedésének az átkapcsolására. Lehetséges átkapcsolni a proporcionális irányitás és a "kapcsolj /kikapcsolj" mód között (O/A kijelzőn). hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 19/36

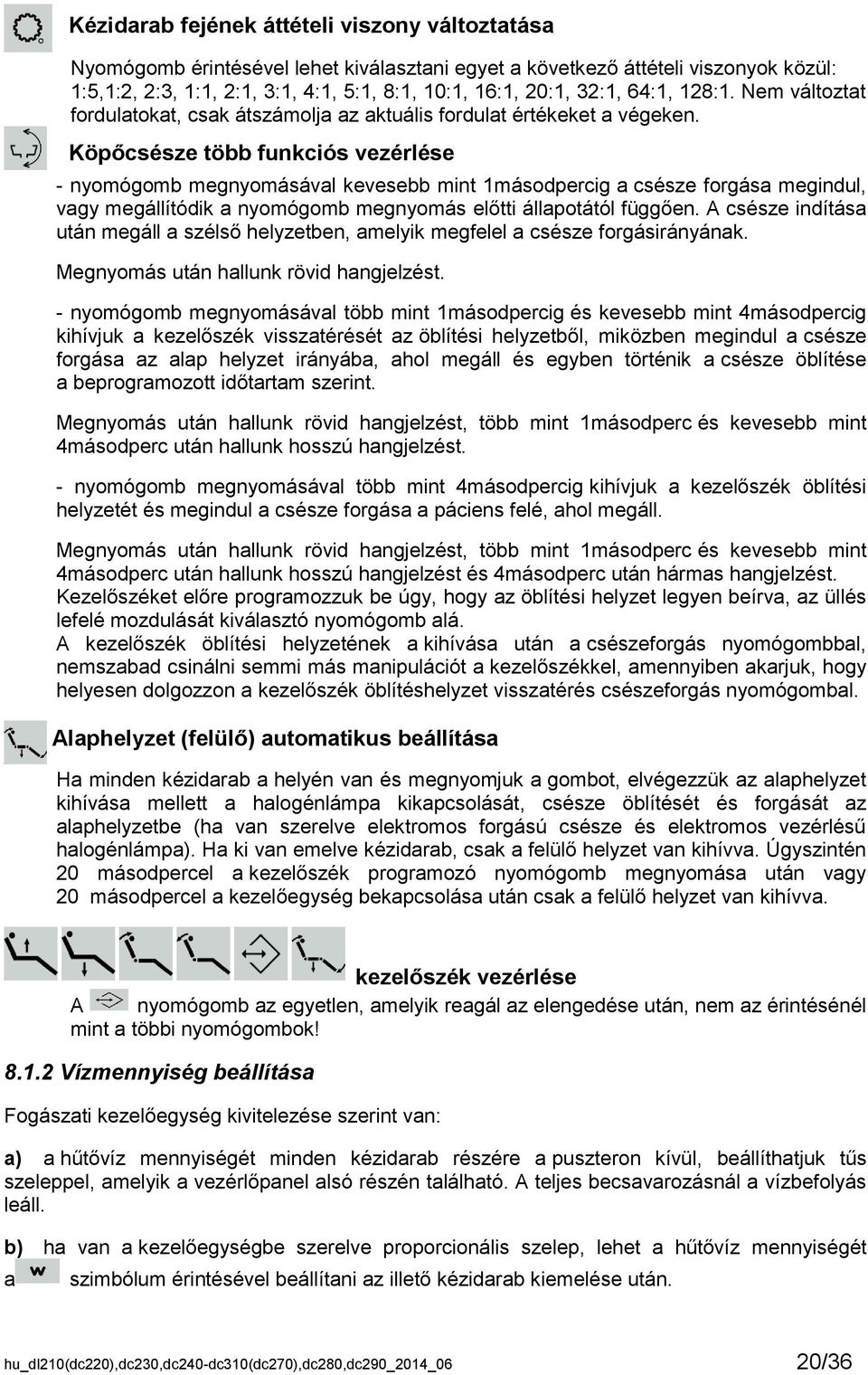

20 Kézidarab fejének áttételi viszony változtatása Nyomógomb érintésével lehet kiválasztani egyet a következő áttételi viszonyok közül: 1:5,1:2, 2:3, 1:1, 2:1, 3:1, 4:1, 5:1, 8:1, 10:1, 16:1, 20:1, 32:1, 64:1, 128:1. Nem változtat fordulatokat, csak átszámolja az aktuális fordulat értékeket a végeken. Köpőcsésze több funkciós vezérlése - nyomógomb megnyomásával kevesebb mint 1másodpercig a csésze forgása megindul, vagy megállítódik a nyomógomb megnyomás előtti állapotától függően. A csésze indítása után megáll a szélső helyzetben, amelyik megfelel a csésze forgásirányának. Megnyomás után hallunk rövid hangjelzést. - nyomógomb megnyomásával több mint 1másodpercig és kevesebb mint 4másodpercig kihívjuk a kezelőszék visszatérését az öblítési helyzetből, miközben megindul a csésze forgása az alap helyzet irányába, ahol megáll és egyben történik a csésze öblítése a beprogramozott időtartam szerint. Megnyomás után hallunk rövid hangjelzést, több mint 1másodperc és kevesebb mint 4másodperc után hallunk hosszú hangjelzést. - nyomógomb megnyomásával több mint 4másodpercig kihívjuk a kezelőszék öblítési helyzetét és megindul a csésze forgása a páciens felé, ahol megáll. Megnyomás után hallunk rövid hangjelzést, több mint 1másodperc és kevesebb mint 4másodperc után hallunk hosszú hangjelzést és 4másodperc után hármas hangjelzést. Kezelőszéket előre programozzuk be úgy, hogy az öblítési helyzet legyen beírva, az üllés lefelé mozdulását kiválasztó nyomógomb alá. A kezelőszék öblítési helyzetének a kihívása után a csészeforgás nyomógombbal, nemszabad csinálni semmi más manipulációt a kezelőszékkel, amennyiben akarjuk, hogy helyesen dolgozzon a kezelőszék öblítéshelyzet visszatérés csészeforgás nyomógombal. Alaphelyzet (felülő) automatikus beállítása Ha minden kézidarab a helyén van és megnyomjuk a gombot, elvégezzük az alaphelyzet kihívása mellett a halogénlámpa kikapcsolását, csésze öblítését és forgását az alaphelyzetbe (ha van szerelve elektromos forgású csésze és elektromos vezérlésű halogénlámpa). Ha ki van emelve kézidarab, csak a felülő helyzet van kihívva. Úgyszintén 20 másodpercel a kezelőszék programozó nyomógomb megnyomása után vagy 20 másodpercel a kezelőegység bekapcsolása után csak a felülő helyzet van kihívva. kezelőszék vezérlése A nyomógomb az egyetlen, amelyik reagál az elengedése után, nem az érintésénél mint a többi nyomógombok! Vízmennyiség beállítása Fogászati kezelőegység kivitelezése szerint van: a) a hűtővíz mennyiségét minden kézidarab részére a puszteron kívül, beállíthatjuk tűs szeleppel, amelyik a vezérlőpanel alsó részén található. A teljes becsavarozásnál a vízbefolyás leáll. b) ha van a kezelőegységbe szerelve proporcionális szelep, lehet a hűtővíz mennyiségét a szimbólum érintésével beállítani az illető kézidarab kiemelése után. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 20/36

21 A választása után a kijelzőn változik felirat "W=xxx%" a "W!xxx%" ra, az üvegtasztatúránál a beállított érték kiemelkedik, rákövetkezően lehet a plusz és mínusz szimbólumokkal változtatni a hűtővíz mennyiségét. A szimbólum ismételt érintésével befejeződik az átfolyás beállítása és a kijelzőn ábrázolódik a "W=xxx%" felirat. A hűtővíz mennyiség beállítása automatikusan beíródik, ha a kézidarabot vissza tesszük az alaphelyzetbe Vezérlőpanel fékjének a nyomógombja (kivitel szerint) A szimbólum megnyomásával kifékezzük a vezérlőpanelt és lehet vele szabadon mozogni függőleges irányban. Megfelelő helyzetbe állítás után engedjük el a nyomógombot és a vezérlőpanel befékeződik A tray asztal tálcájának a rátevése A tray asztal a tálcával van szerelve külön megrendelésre a DC 310 kezelőegységre. A tray asztal tálcája rozsdamentes és ki lehet venni, a tartóból való kinyomással nyílhegy irányban (nézd az ábrázatot), vagy lehet feltenni benyomással a tartóba (nézd az ábrát). Max. terhelés 1,5 kg! Egyes kézidarabok kezelése Program kiválasztása Minden kézidarabnál van lehetőség választani 8 programból P1 P8. Program választás P1 P8 történik a P1/P2 gomb megnyomásával fóliástasztatúra esetében vagy a és egyidejű megnyomásával az üvegtasztatúrán az orvos vezérlőpanelján a kiemelt kézidarabnál, miközben van ábrázolva az aktuális program a kijelző bal alsó sarkában. Minden programban lehet csinálni akármilyen változtatást és ezek automatikusan bejegyeződnek a memóriába. Vezérlőpanel Szükséges, a továbbiakban felhozott utasításokon kívül, betartani a kézidarabok és tartozékaik gyártójaiknak az utasításait. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 21/36

22 Puszter Működésre képes már a tartójában. A kifúváshoz levegővel, szükséges megnyomni a jobboldali gombot, kiöblítéshez vízzel a baloldali gombot és a vízködfolt kialakításához (szprej) mind a két gombot egyidejűleg. Turbinka A turbinka kijelzője Fóliástasztatúra Üvegtasztatúra TURBINE1 W L W=xxx% TURBINE1 W L W=xxx% 100% 100% P1 OIL P1 OIL A turbinka kiemelése után ábrázolódnak a beállítási adatai. Ezek jelentése a következő: TURBINE1 - kiemelt turbinka, (TURBINE2, TURBINE3, TURBINE4) W - hűtés vízzel bekapcsolva, (S - hűtés szprejjel bekapcsolva, ha ez a szimbólum nemvilágít a hűtés ki van kapcsolva) L - kézidarab megvilágítása bekapcsolva, ha ez a szimbólum nemvilágít a kézidarab megvilágítása ki van kapcsolva W=xxx% - hűtővíz mennyiség (csak proporcionális szelep beszerelése esetében) OIL szükséges kenni a kézidarabot P1 aktuális kiválasztott program Működésbe indul kiemelésével és a lábkapcsoló pedáljának a kilendítésével jobbra (pedál megnyomással NOK-nál). Működés befejeződik ha a lábkapcsoló pedálja (elengedjük anok pedált) visszakerül alaphelyzetbe. Abban az esetben, ha van kapcsolva a kézidarab hűtés a munka befejezés után automatikusan 0,5 másodpercre kapcsolódik a CHIPBLOWER funkció. CHIPBLOWER funkciót nem lehet kikapcsolni. Turbinkánál nem lehet a fordulatot szabályozni. Ha a turbinka működési ideje eléri a 20 perc kenő intervallumot, a kijelzőn ábrázolódik felirat OIL és hallunk hangjelzést (hármas jelzést kézidarab kiemelése után a tartóból). Visszatevés után a tartóba (kenés után) automatikusan indul a timer 20 percre. Mikromotor Fóliástasztatúra A mikromotor kijelzője Üvegtasztatúra M2 FH < W L W=xxx% A P = xxx, xx% xxxxxx R P M T= xxx, xxxncm R=xxx : x P1 OIL M2 FH < W L W=xxx% A P = xxx, xx% xxxxxx R P M T= xxx, xxxncm R=xxx : x P1 OIL A mikromotor kiemelése után ábrázolódnak a beállítási adatai. Ezek jelentése a következő: M2 - kiemelt mikromotor (M1,M3) beállítja a szerviz technikus FH, (FL, FM) kiválasztott forgatónyomaték < - informál a mikromotor baloldali fordulatáról, ha ez nemvilágít a fordulatok jobbra forgók W - hűtés vízzel bekapcsolva, (S - hűtés szprejjel bekapcsolva), ha ez a szimbólum nemvilágít a hűtés ki van kapcsolva L - kézidarab megvilágítása bekapcsolva, ha ez a szimbólum nemvilágít a kézidarab megvilágítása ki van kapcsolva W=xxx% - hűtővíz mennyiség (csak proporcionális szelep beszerelése esetében) A - analóg teljesítmény irányítás lábkapcsolóról, (O - ugrásszerű teljesítmény irányítás lábkapcsolóról (bekapcsolás kikapcsolás). P=xxx,xx% - mikromotor teljesítménye xxxxxx hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 22/36

23 RPM - informatív mikromotor fordulatok T=xxx,xxxNcm - maximális forgatónyomaték R=xxx:x - áttételi viszony OIL - szükséges kenni a kézidarabot P1 aktuális kiválasztott program A mikromotor műküdésbe indul kiemelésével és a lábkapcsoló kilendítésével jobbra (pedál megnyomással NOK-nál). Miközben a teljes kilendítésnél van a mikromotornak teljesítménye, amelyik ábrázolva van a kijelzőn. Működés befejeződik ha a lábkapcsoló pedálja visszakerül alaphelyzetbe (NOK pedál elengedésével). Abban az esetben, ha van kapcsolva a kézidarab hűtés a munka befejezés után, automatikusan 0,5 másodpercre kapcsolódik a CHIPBLOWER funkció. CHIPBLOWER funkciót nem lehet kikapcsolni. A mikromotor teljesítményét lehet beállítani a PLUSZ, MÍNUSZ nyomógombokkal 0-100% terjedelembe. A fordulatirány változását elvégezzük a REVERZ nyomógombal a tasztatúrán, vagy a szprej nyomógomb odatartásával a lábkapcsolón több mint 2másodperc és kevesebb mint 8másodperc időtartamig. Az analóg teljesítmény irányítás lábkapcsolóval, bekapcsolt esetében, a lábkapcsoló pedál kilendítésével lehet folyamatosan változtatni a mikromotor teljesítményét 0-tól a kijelzőn beállított értékig. Ha a mikromotor működési ideje eléri a 20 perc kenő intervallumot, a kijelzőn ábrázolódik felirat OIL és hallunk hangjelzést (hármas jelzést kézidarab kiemelése után a tartóból). Visszatevés után a tartóba (kenés után) automatikusan indul a timer 20 percre. Mikromotor MX Fóliástasztatúra MX mikromotor kijelzője Üvegtasztatúra M4x F # W L W =xxx% 0 N = xxxxxx RPM xxx, xx% T = xxx, xxxncm R=xxx : x P1 OIL AFT = 3,5s M4x F # W L W =xxx% 0 N = xxxxxx RPM xxx, xx% T = xxx, xxxncm R=xxx : x P1 OIL AFT = 3,5s A mikromotor kiemelése után ábrázolódnak a beállítási adatai. Ezek jelentése a következő: M4X - kiemelt MX mikromotor (M3X) F mikromotor munka módja F - auto-forward, (N - normal, R - auto-reverse) # - auto-forward vagy auto-reverse módok esetében ábrázolódik a # jel. Normal mód esetében vannak < jellel indikálva a mikromotor bal irányú fordulatai, ha ez a jel nemvilágít a fordulatai jobb irányúak W - hűtés vízzel bekapcsolva, (S - hűtés szprejjel bekapcsolva), ha ez a szimbólum nemvilágít a hűtés ki van kapcsolva L - kézidarab megvilágítása bekapcsolva, ha ez a szimbólum nemvilágít a kézidarab megvilágítása ki van kapcsolva W=xxx% - hűtővíz mennyiség (csak proporcionális szelep beszerelése esetében) O - ugrásszerű teljesítmény irányítás lábkapcsolóról, (A - analóg teljesítmény irányítás lábkapcsolóról) N= xxxxxx RPM mikromotor fordulatai xxx,xx%- mikromotor informatív teljesítménye T=xxx,xxxNcm beállított korlátozott forgatónyomaték R=xxx:x - áttételi viszony AFT=3,5s - auto-forward time csak az auto-forward mód esetében ábrázolódik (0,5;1,0;1,5; 2,0;2,5;3,0;3,5;4,0) OIL - szükséges kenni a kézidarabot P1 aktuális kiválasztott program Ha a motor működési ideje eléri a 20 perc kenő intervallumot, a kijelzőn ábrázolódik felirat OIL és hallunk hangjelzést (hármas jelzést kézidarab kiemelése után a tartóból). Visszatevés után a tartóba (kenés után) automatikusan indul a timer 20 percre. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 23/36

24 Mod normal Az MX motort vezéreljük mint a klaszikus mikromotort azzal a külömbséggel, hogy a fordulatok beállíthatóak és lehetséges beállítani a szimbólum segítségével a korlátozott forgatónyomatékot. A forgatónyomaték határértékét csak abban az esetben lehetséges beállítani, amennyiben a a fordulatszám a RPM közötti tartományban került beállításra. Mod auto-reverse Mikromotor a beállított korlátozott forgatónyomaték elérése után kezd forogni ellentétes irányban (baloldali fordulatok) addig, amíg a lábkapcsoló pedálját nem lendítjük vissza alaphelyzetbe. Az adott üzemmód a RPM közötti fordulatszám-tartományban működik. Mod auto-forward Mikromotor a beállított korlátozott forgatónyomaték elérése után kezd forogni ellentétes irányban (baloldali fordulatok) addig, amíg kikapcsolódik a fúrócska, ezután marad ebben az irányban a beállított idő (AFT) és visszatér az előző fordulatokhoz (jobboldali fordulatok). Ez ismétlődik a lábkapcsoló pedáljának a visszalendítéséig. Az AFT beállítása Az AFT beállítása a nyomógomb segítségével változik időtartam 0,5másodperctől 4másodpercig, lépéssel 0,5másodpercig. Megjegyzés Az auto-forward és az auto-reverse módokban van a lábkapcsoló automatikusan ON/OFF módban és a visszatérésnél a N módba szükséges mindig kapcsolni az analóg funkciót ha ez kell. A mikromotor vagy turbinka visszatevésével a tartóba a világítás elalszik. Mikromotort vagy a turbinkát csak a munka befejezés után tegyük a tartóba (lábkapcsoló pedálja alaphelyzetben). Ha van aktiválva hűtés, munka befejezés után elvégződik az automatikus átfúvás levegővel 0,5másodperc időtartamig. A közötti tartományban nem lehetséges a forgatónyomaték határértékének szabályozása, annak határértéke automatikusan a maximális 4,00 Ncm lesz. A vezérlőpanelen elhelyezett PLUS gomb segítségével történő fordulatszám- növelés az autoreverse és auto-forward üzemmódban 5000 RPM érték fölött blokkolt, amit hangjel jelez. Amennyiben az üzemmódot a NORMAL ról az auto-reverse-re, illetve auto-forward-ra kapcsolja át, és a fordulatszám értéke NORMAL üzemmódban meghaladja az 5000 RPM értéket, a készülék automatikusan átkapcsol az 5000 RPM értékre. Az auto-forward időtartama, tehát az AFT paraméter nem szabályozható a vezérlőpanelen elhelyezett billentyűzet segítségével, ez nem is kerül megjelenítésre, a gyártó az adott időtartamot 1 másodpercben határozta meg. Az NLX Plus mikromotor utóvilágítása a gyári beállítások alapján 3 másodperc. Ultrahangos fogkőeltávolító Ultrahangos fogkőeltávolító kijelzője Fóliástasztatúra Üvegtasztatúra SCALER AMDENT FOOT SWITCH ANALOG NORMAL Pmax = xxx% L W P1 A%, B% W=xxx% SCALER AMDENT FOOT SWITCH ANALOG NORMAL Pmax = xxx% L W P1 A%, B% W=xxx% hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 24/36

25 Az ultrahangos fogkőeltávolító kiemelése után ábrázolódnak a beállítási adatai. Ezek jelentése a következő: SCALER AMDENT - kiválasztott ultrhangos fogkőeltávolító típusa (SCALER S NEWTRON /EMS, SCALER S SP 4055/NSK) FOOT SWITCH ANALOG - analóg teljesítmény vezérlés (FOOT SWITCH ON/OFF ugrásszerű teljesítmény vezérlés) a lábkapcsolóról NORMAL - normális működési mód, (ENDO - endo működési mód) Pmax=xxx% - maximális lehető teljesítmény beállítás Amdent esetében ENDO módban Pmax = 33% L - kézidarab megvilágítás bekapcsolva, ha ez a szimbólum nemvilágít a kézidarab megvilágítása ki van kapcsolva W - hűtés vízzel bekapcsolva, ha ez a szimbólum nemvilágít a hűtés ki van kapcsolva A% - beállított teljesítmény (0-100%), beállított teljesítmény százalékai Pmax -ból. B% - teljesítmény a fogkőeltávolítón (0-100%), a bekapcsolt analóg vezérlésnél mutatja a lábkapcsoló pedáljának a helyzetétől függő teljesítmény értékét W=xxx% - hűtővíz mennyiség (fogászati kezelőegység kivitele szerint) P1 aktuális kiválasztott program Működésbe indul kiemelésével és a lábkapcsoló pedáljának a kilendítésével jobbra (pedál megnyomással NOK-nál). A fogkőeltávolító teljesítményét be lehet állítani PLUSZ és MÍNUSZ szimbólumokkal kiemelt kézidarabnál vagy ha az ultrahangos fogkőeltávolító működésbe van. Az ENDO funkció előhívható reverz szimbólum megnyomásával (érintésével). Bekapcsolt analóg teljesítmény vezérlésnél lábkapcsolóval, a lábkapcsoló pedál kilendítésével lehet folyamatosan változtatni a fogkőeltávolító teljesítményét 0-tól a kijelzőn beállított értékig. 8.2 Lábkapcsoló Bal felső nyomógomb - szprej (reverz/endo) pedál -indítás folyamatos szabályozással (off-on) minden kézidarab tartóban - alaphelyzet (öblítés) Lábkapcsoló folyamatos szabályozással Bal felső nyomógomb alaphelyzet / felülő Jobb felső nyomógomb chipblower minden kézidarab tartóban (csésze) Bal alsó nyomógomb - szprej (reverz/endo) kar -indítás folyamatos szabályozással - alaphelyzet (öblítés) UNO lábkapcsoló Jobb felső nyomógomb - szék programozása Jobb alsó nyomógomb chipblower (csésze) pravé spodné tlačidlo Kereszt a kezelőszék chipblower vezérlésére kríž na ovládanie kresla hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 25/36

26 Bal felső nyomógomb - szprej (reverz/endo) Bal alsó nyomógomb - szprej (reverz/endo) pedál -indítás folyamatos szabályozással - alaphelyzet (öblítés) NOK lábkapcsoló Jobb felső nyomógomb - szék programozása Jobb alsó nyomógomb chipblower (csésze) Kereszt a kezelőszék vezérlésére CHIPBLOWER nyomógomb megnyomásával a lábkapcsolón a mikromotor és a turbina kézidaraboknál történik a fúvás hideg levegővel. A SPRAY (REVERZ/ENDO) nyomógombnak a lábkapcsolón van a következő 3 funkciója: 1. Nyomógombnak a rövid megnyomásával kevesebb mint 2másodperc kapcsol/kikapcsol a kézidarab hűtése, információk a kikapcsolt vagy bekapcsolt hűtésről ábrázolódnak a kijelzőn. A nyomógombnak van hasonló funkciója mint a SPRAY nyomógombnak az aszisztensi asztalon. 2. Nyomógombnak a megnyomásával több mint 2 másodpercig és kevesebb mint 8 másodpercig átkapcsolódik a mikromotor forgásiránya, vagy a kiemelt ultrahangos fogkőeltávolítónál átkapcsolódik a SCALLING/ENDO üzem mód. 3. Nyomógombnak a megnyomásával több mint 10 másodpercig és kevesebb mint 16 másodpercig átkapcsolódnak a hűtési módok a hűtés mód szprejjel és a hűtés mód vízzel között. A kiválasztott mód ábrázolódik a kijelzőn - "S" hűtés szprejjel, "W" hűtés vízzel. A lábkapcsoló pedáljával indíthatók a kézidarabok működésbe, miközben a mikromotornál lehetséges a lábkapcsoló pedáljának a kilendítésével vezérelni a mikromotor fordulatát (minimumtól egész a kijelzőn beállított értékig), fogkőeltávolító használata esetében lehet a lábkapcsoló pedáljának a kilendítésével szabályozni a teljesítményt (minimumtól egész a kijelzőn beállított értékig). Nyomógombok ALAPHELYZET, SZÉK PROGRAMOZÁS és a KERESZT A SZÉK VEZÉRLÉSÉRE a DIPLOMAT sorú fogászati kezelőszékek vezérlésére vannak megszabva. Figyelmeztetés Ha nincs kiemelve kézidarab: Lábkapcsoló pedáljának tartásával több mint 0,6másodpercig indul a csésze öblítés. Tartásával több mint 4másodpercig állíthatjuk be a csésze öblítési időtartamot, egész a lábkapcsoló pedál visszahelyezéséig alaphelyzetbe. A lábkapcsoló pedáljának kilendítésével jobbra minimálisan 0,2másodpercig a csésze öblítése közben, megszakad ez a működés. CHIPBLOWER nyomógomb megnyomásával és tartásával 0,6másodpercig indul a csészetöltés. Tartásával több mint 4másodpercig állítjuk be a csészetöltés időtartamát, a gombnyomás elengedéséig. A jobb oldali nyomógomb megnyomásával minimálisan 0,2másodpercre csészetöltés közben, megszakad ez a működés. A padló tisztításánál (PVC padló) fertőtlenítőszerrel tilos a lábkapcsolót a nedves talajra letenni. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 26/36

27 8.3 Vizesblokk Vizesblokk tartalmaz (kivitel szerint): Palackot desztillált vízzel Palack a desztillált vízzel a vizesblokkban van elhelyezve és hozzá lehet férni a vizesblokk ajtaja kinyitása után. A desztillált víz a palackból van vezetve a mikromotorba, turbinkába, ultrahangos fogkőeltávolítóba, puszterba az orvosi asztalon és a puszterba az asszisztensi asztalon. A desztillált víz töltése: nyissuk ki a vizesblokk ajtaját kapcsoljuk át a vizesblokkban a három helyzetes kapcsolót a 0 helyzetbe tolja ki a palackot a vizesblokk belső térségéből csavarja ki a palackot töltse fel a palackot desztillált vízzel palackot csavarozza vissza úgy, hogy munka közben neillanjon el a levegőnyomás tolja vissza a palackot a vizesblokk belső térségébe kapcsoljuk át a három helyzetes kapcsolót a DESTIL helyzetbe ellenőrizze, hogy a palackból nem illan el a levegő csukja be a vizesblokk ajtaját Abban az esetben, ha kimerítjük a desztillált vizet úgy, hogy a szétvezetésekbe kerül levegő, ajánlatos a kézidarabok vizesútjait, amelyikek vizet használnak, levegítetleni a víz kifrecskendezésével, addig amíg a kézidarabokból nem jön víz légbuborékok nélkül. Figyelmeztetés A desztillált víz töltése úgy történjen, hogy töltés közben nekerüljön bele idegen anyag, és ne változzon meg a minősége és összetétele. Szükséges használni desztillált vizet egészségügyi rendeltetésre, nem demineralizált vizet technikai rendeltetésre! A gyártó ajánlja a palackot egyszer évente cserélni. Központi vízszétvezetés Ha van a kézidarabok hűtésére használva víz a központi vízvezetékből, nem szükséges feltölteni a palackot desztillált vízzel funkcia CENTRAL. Ez a funkció aktiválódik a vízblokkban található kapcsoló átkapcsolásával CENTRAL helyzetbe ( ) Aszisztensi asztal hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 27/36

28 Aszisztensi asztal Aszisztensi tasztatúra Jelkép Leírás Jelkép Leírás Jelkép Leírás higiénia halogénlámpa nyomógomb kivitel meghosszabított vezérlése szerint hatással köpőcsésze több funkciós vezérlése programozott helyzetek beírása és előhívása kapcsoló háttámla hátra mozdításához kapcsoló háttámla előre mozdításához kézidarab hűtés fertőtlenítése köpőcsésze öblítése kapcsoló a kezelőszék felfelé mozdításához kapcsoló a kezelőszék lefelé mozdításához csészetöltés fertőtlenítése csészetöltés automatikus alaphelyzet beállítása asszisztensi kar fékje A nyomógombokon kívül, van a nyomógomboknak az aszisztensi asztal billentyűsorán, azonos funkciójai, mint az orvosi asztal billentyűsorán Kettes tartó A tartóban elhelyezett kézidarabok kiemelés után munkaképesek. A tartóban lehet nyálelszívón kívül elhelyezve polimerizációs lámpa, puszter, exhauszter és kis elszívó. Úgyszintén ezen találhatók a nyomógombok a csészetöltésre és a csészeöblítésre (TIMER nélkül). Ezekkel a nyomógombokkal nem lehet kihívni csészetöltést és csészeöblítést beállított időre. A csészetöltés és a csészeöblítés csak a gombnyomás időtartama alatt működik Vizesblokk felszerelése Biztonsági elem az asszisztensi asztal részére Rendeltetés Biztonsági elem az asszisztensi asztalon rendezi a kezelőszék és a kezelőegység kölcsönös összeütközését. Használata A kezelőszék ülőrészének a mozdulása esetében felfelé, vagy a háttámla mozdulásánál felfelé, történhet az összeütközés a kezelőszék háttámlája és az asszisztensi kar között a vizesblokkon, miközben indul a biztonsági elem aktivációja az asszisztensi karon. Biztonsági elem aktivációjának a következménye Az aktiváció után hallunk rövid hangjelzést és megállítódik a kezelőszék mozgása, miközben blokkolva vannak a kezelőszék összes funkciójai az üllőrész lefelé mozdulásán kívűl és a háttámla lefelé mozdulásán kívül. Biztonsági elem deaktivációja A deaktiváció csak a kezelőszék üllőrészének a lefelé mozdulásával vagy a kezelőszék háttámlájának a lefelé mozdulásával lehetséges, miközben egész a teljes deaktiválódásig, hallunk rövid hangjelzéseket. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 28/36

29 Biztonsági elem funkciójának az igazolása A biztonsági elem helyes működését lehet hitelesíteni akármikor az asszisztensi asztal felfelé hajlításával, miközben hallunk rövid hangjelzést. Ha a kezelőszék mozdulása leáll, üllőrészének a lefelé mozdulásán vagy háttámlájának a lefelé mozdulásán kívül, ezen mozdulások alatt hallunk hangjelzéseket egész a teljes deaktiválódásig. Nyálelszívó Működésbe indul automatikusan kiemelésével a tartóból. Csökkentett teljesítménynél ki kell tisztítani a nyálelszívó szitáját: kivenni a nyálelszívót (csonkot), lehúzni a nyálelszívó végdarabját, kivenni a szitát kitisztítani és összerakni. A szitát ajánljuk kitisztítani minimálisan egyszer naponta! Működése befejeződik a tartóba való visszatétel után. Minden páciens után ajánljuk a nyálelszívót és az elszívókat átöblíteni 1dl vízzel! Kis elszívó, Exhausztor Működésbe indul automatikusan kiemelésével a tartóból. Működése befejeződik a tartóba való visszatétel után. Az elszívók szívását lehet szabályozni az elszívók szabályozó csappantyú kinyitásával, miközben az alsó helyzetben van az elszívó elzárva. Az elszívó testében található szűrő, amelyiket szükséges minimálisan 1 szer naponta kitisztítani (nézd a 10.4 fejezetet). Figyelmeztetés A szeparátor megteltével automatikusan kikapcsolódik elfolyik a csatornába ciklusos (érvényes a CATTANI, METASYS, DÜRR CAS1-hez). Polimerizációs lámpa Polimerizációs lámpa kiemelés után működés képes és lehet használni. A polimerizációs lámpa használatához kérjük olvassa el a használati utasítást a polimerizációs lámpához. Intraorális kamera Nemszolgál a diagnózis megállapítására, de csak a jobb vizualizációhoz a fogászati teljesítménynél. Kamera összeáll: tartóból csatlakozásból csatlakozó saját műszerből (kamera) Figyelmeztetés A gyártmányt szükséges védeni víz ellen, netároljuk nedves térségekben. Köpőcsésze több funkciós vezérlése - nyomógomb megnyomásával kevesebb mint 1másodpercig a csésze forgása megindul, vagy megállítódik a nyomógomb megnyomás előtti állapotától függően. A csésze indítása után megáll a szélső helyzetben, amelyik megfelel a csésze forgásirányának. Megnyomás után hallunk rövid hangjelzést. - nyomógomb megnyomásával több mint 1másodpercig és kevesebb mint 4másodpercig kihívjuk a kezelőszék visszatérését az öblítési helyzetből, miközben megindul a csésze forgása az alap helyzet irányába, ahol megáll és egyben történik a csésze öblítése a beprogramozott időtartam szerint. Megnyomás után hallunk rövid hangjelzést több mint 1másodpercig és kevesebb mint 4másodperc után hallunk hosszú hangjelzést. - nyomógomb megnyomásával több mint 4másodpercig kihívjuk a kezelőszék öblítési helyzetét és megindul a csésze forgása a páciens felé, ahol megáll. Megnyomás után hallunk rövid hangjelzést, több mint 1másodpercig és kevesebb mint 4másodperc után hallunk hosszú hangjelzést és 4másodperc után hármas hangjelzést. hu_dl210(dc220),dc230,dc240-dc310(dc270),dc280,dc290_2014_06 29/36
