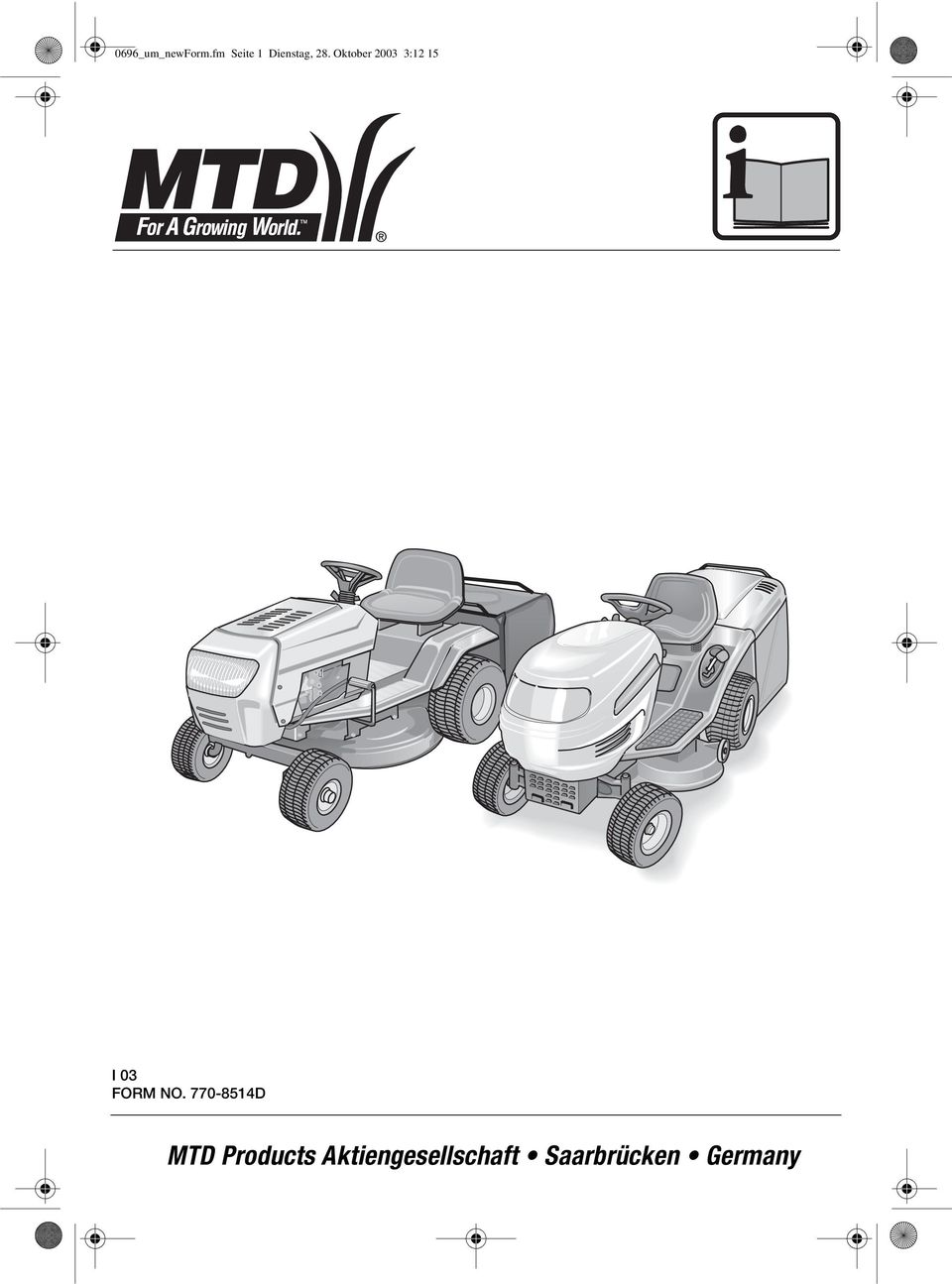

0696_um_newForm.fm Seite 1 Dienstag, 28. Oktober :12 15 I 03 FORM NO D. 18(4VSHYGXW%OXMIRKIWIPPWGLEJX 7EEVFVµGOIR +IVQER]

Átírás

1 0696_um_newForm.fm Seite 1 Dienstag, 28. Oktober :12 15 I 03 FORM NO D 18(4VSHYGXW%OXMIRKIWIPPWGLEJX 7EEVFVµGOIR +IVQER]

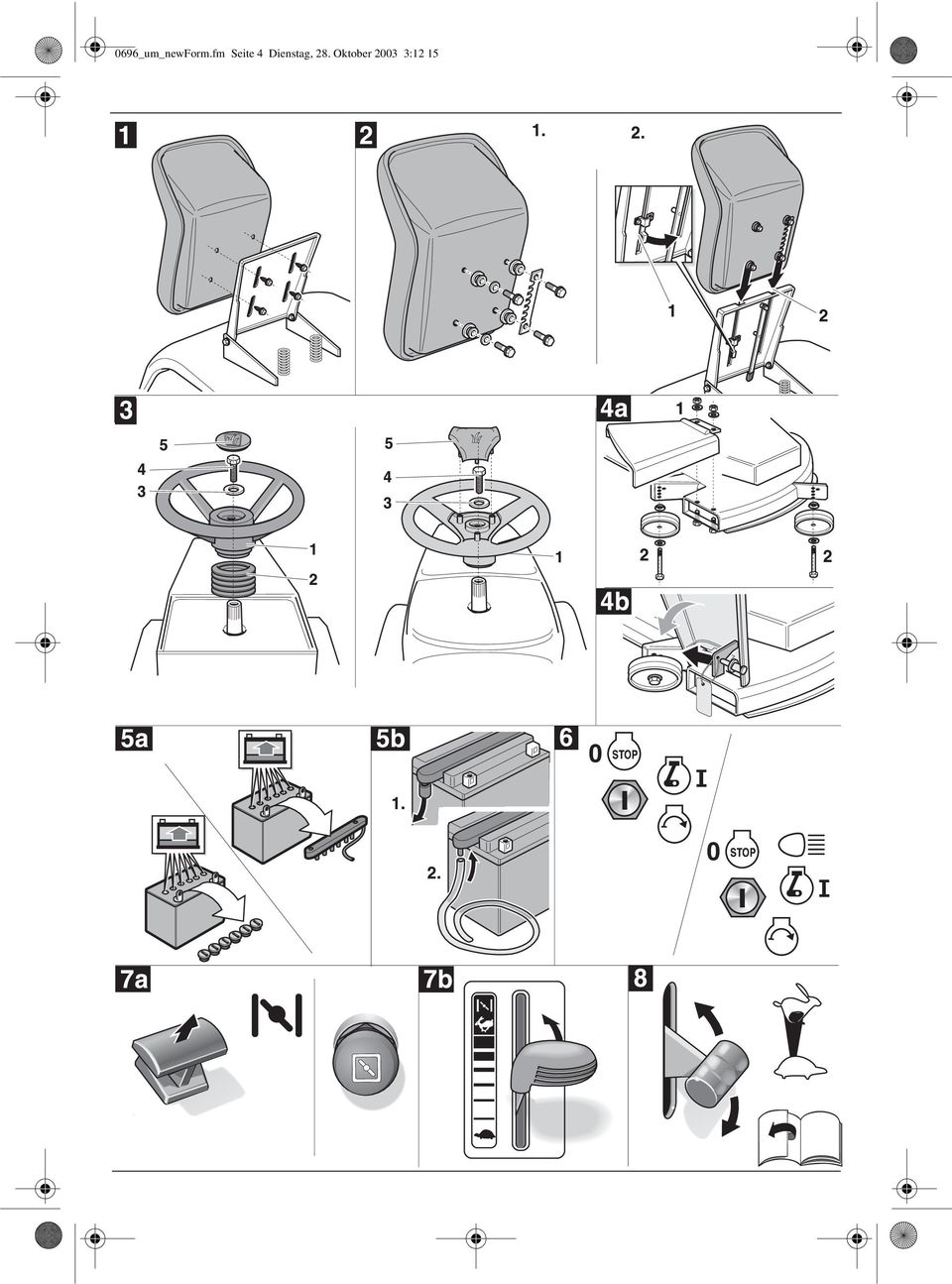

2 0696_um_newForm.fm Seite 4 Dienstag, 28. Oktober :12 15

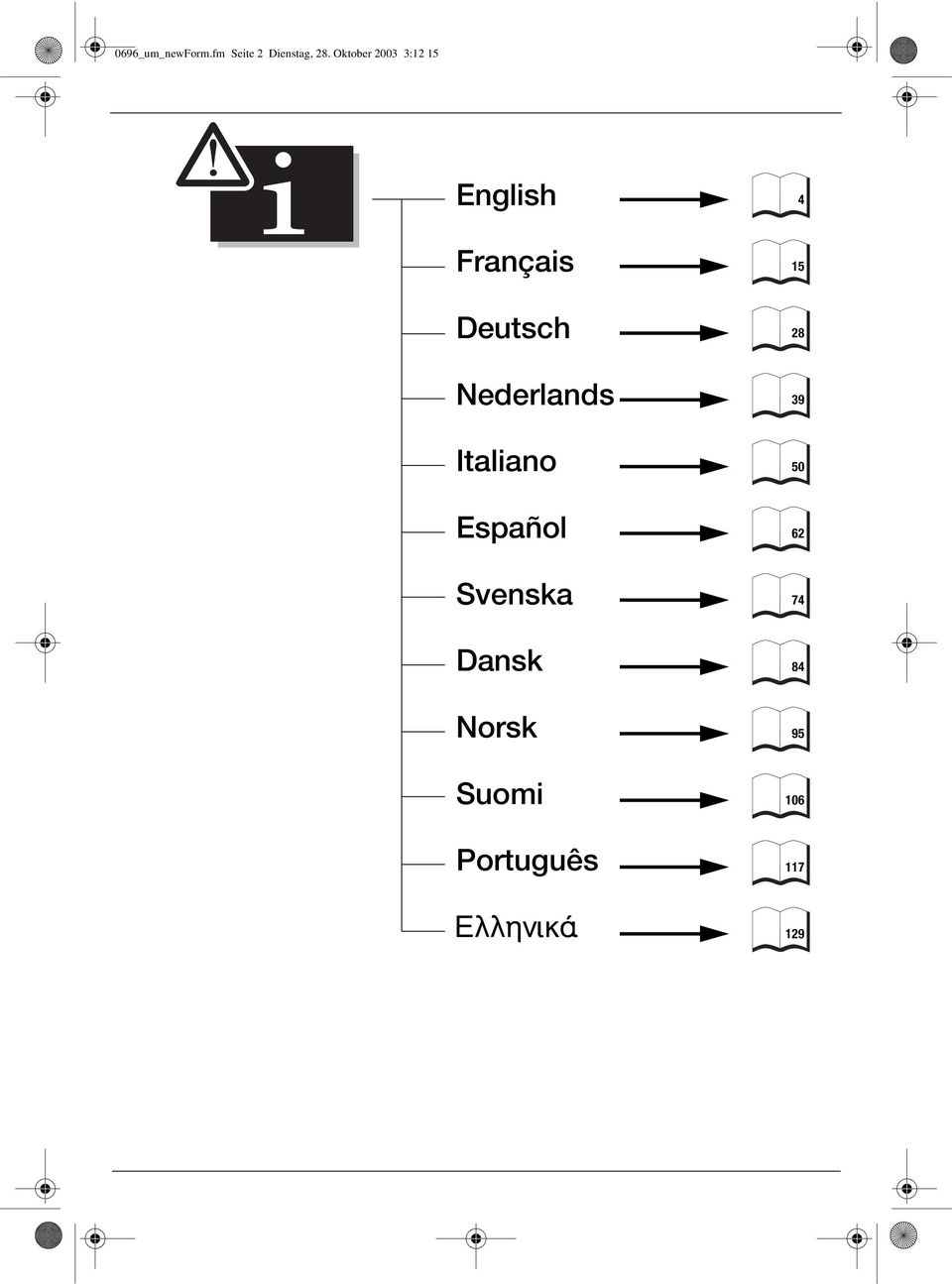

5 0696_um_newForm.fm Seite 2 Dienstag, 28. Oktober :12 15 English Français Deutsch Nederlands Italiano Español Svenska Dansk Norsk Suomi Português cssotprh

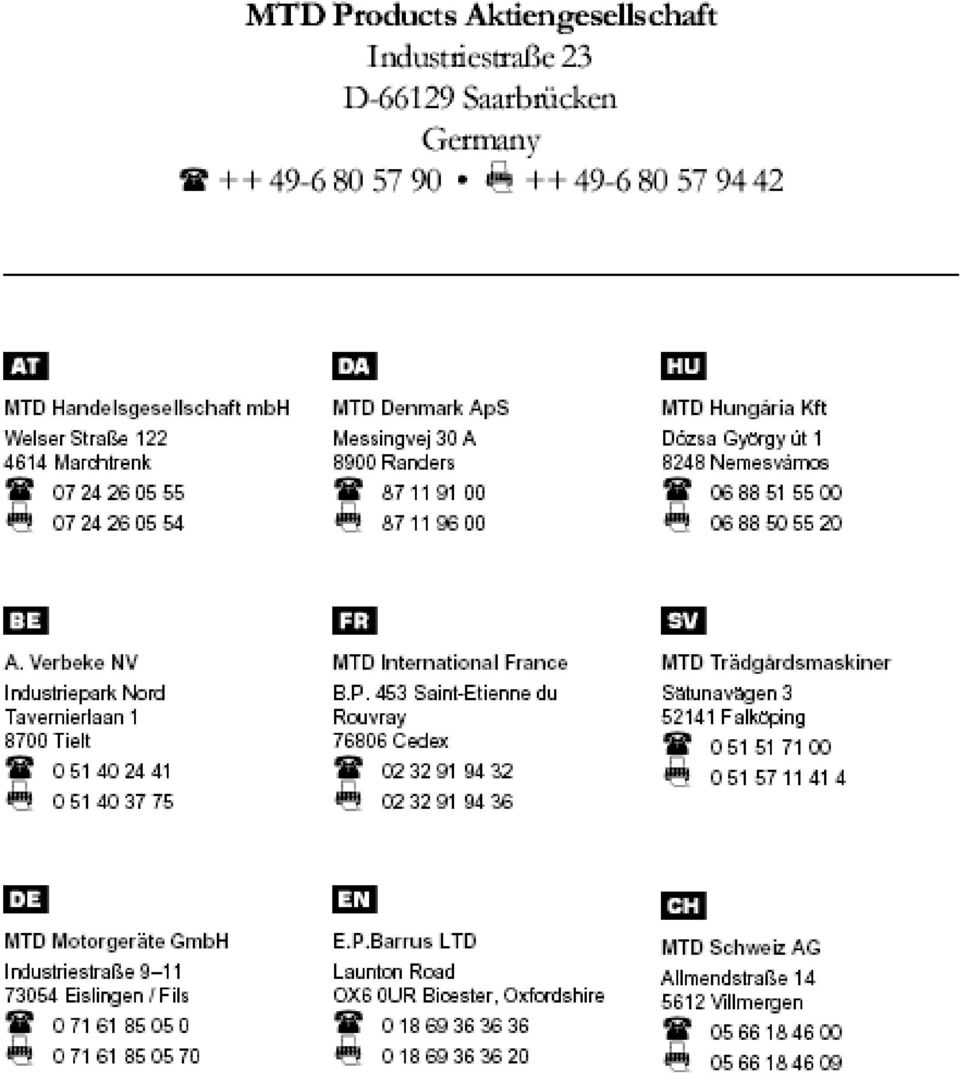

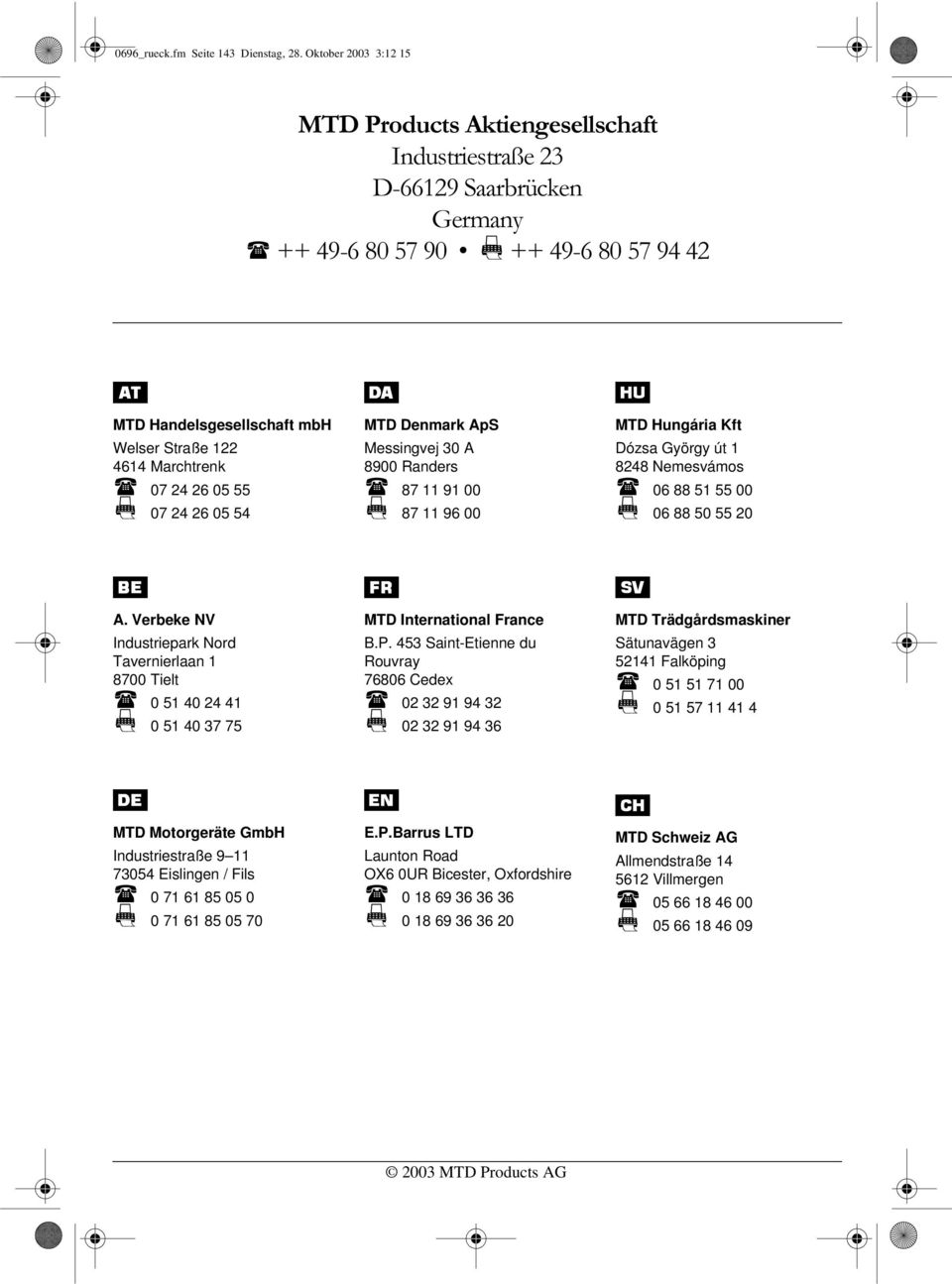

6 0696_rueck.fm Seite 143 Dienstag, 28. Oktober : '3URGXFWV$NWLHQJHVHOOVFKDIW,QGXVWULHVWUD H '6DDUEU FNHQ *HUPDQ\ ( MTD Handelsgesellschaft mbh Welser Straße Marchtrenk ( MTD Denmark ApS Messingvej 30 A 8900 Randers ( MTD Hungária Kft Dózsa György út Nemesvámos ( A. Verbeke NV Industriepark Nord Tavernierlaan Tielt ( MTD International France B.P. 453 Saint-Etienne du Rouvray Cedex ( MTD Trädgårdsmaskiner Sätunavägen Falköping ( MTD Motorgeräte GmbH Industriestraße Eislingen / Fils ( E.P.Barrus LTD Launton Road OX6 0UR Bicester, Oxfordshire ( MTD Schweiz AG Allmendstraße Villmergen ( MTD Products AG

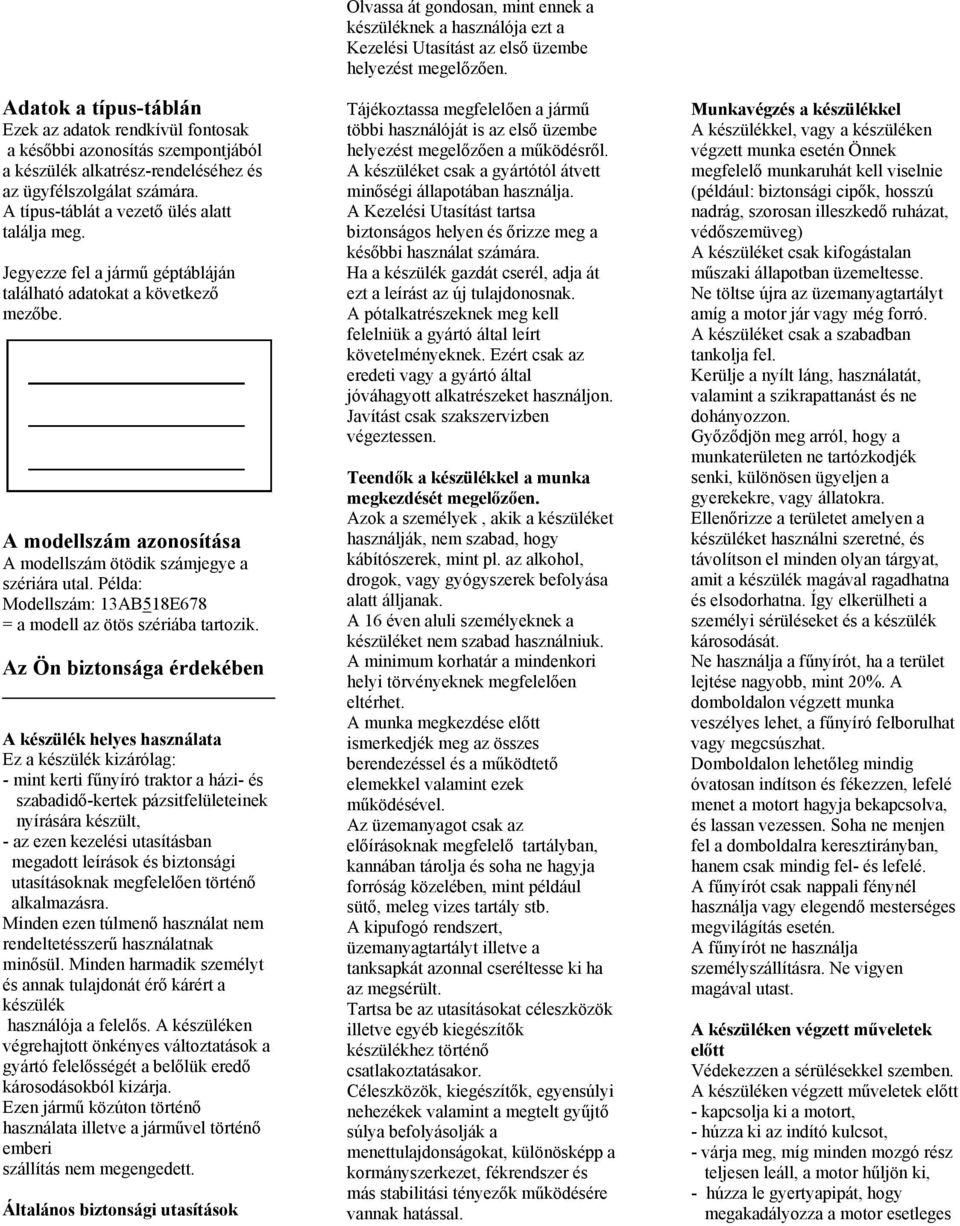

7 Adatok a típus-táblán Ezek az adatok rendkívül fontosak a későbbi azonosítás szempontjából a készülék alkatrész-rendeléséhez és az ügyfélszolgálat számára. A típus-táblát a vezető ülés alatt találja meg. Jegyezze fel a jármű géptábláján található adatokat a következő mezőbe. A modellszám azonosítása A modellszám ötödik számjegye a szériára utal. Példa: Modellszám: 13AB518E678 = a modell az ötös szériába tartozik. Az Ön biztonsága érdekében A készülék helyes használata Ez a készülék kizárólag: - mint kerti fűnyíró traktor a házi- és szabadidő-kertek pázsitfelületeinek nyírására készült, - az ezen kezelési utasításban megadott leírások és biztonsági utasításoknak megfelelően történő alkalmazásra. Minden ezen túlmenő használat nem rendeltetésszerű használatnak minősül. Minden harmadik személyt és annak tulajdonát érő kárért a készülék használója a felelős. A készüléken végrehajtott önkényes változtatások a gyártó felelősségét a belőlük eredő károsodásokból kizárja. Ezen jármű közúton történő használata illetve a járművel történő emberi szállítás nem megengedett. Általános biztonsági utasítások Olvassa át gondosan, mint ennek a készüléknek a használója ezt a Kezelési Utasítást az első üzembe helyezést megelőzően. Tájékoztassa megfelelően a jármű többi használóját is az első üzembe helyezést megelőzően a működésről. A készüléket csak a gyártótól átvett minőségi állapotában használja. A Kezelési Utasítást tartsa biztonságos helyen és őrizze meg a későbbi használat számára. Ha a készülék gazdát cserél, adja át ezt a leírást az új tulajdonosnak. A pótalkatrészeknek meg kell felelniük a gyártó által leírt követelményeknek. Ezért csak az eredeti vagy a gyártó által jóváhagyott alkatrészeket használjon. Javítást csak szakszervizben végeztessen. Teendők a készülékkel a munka megkezdését megelőzően. Azok a személyek, akik a készüléket használják, nem szabad, hogy kábítószerek, mint pl. az alkohol, drogok, vagy gyógyszerek befolyása alatt álljanak. A 16 éven aluli személyeknek a készüléket nem szabad használniuk. A minimum korhatár a mindenkori helyi törvényeknek megfelelően eltérhet. A munka megkezdése előtt ismerkedjék meg az összes berendezéssel és a működtető elemekkel valamint ezek működésével. Az üzemanyagot csak az előírásoknak megfelelő tartályban, kannában tárolja és soha ne hagyja forróság közelében, mint például sütő, meleg vizes tartály stb. A kipufogó rendszert, üzemanyagtartályt illetve a tanksapkát azonnal cseréltesse ki ha az megsérült. Tartsa be az utasításokat céleszközök illetve egyéb kiegészítők készülékhez történő csatlakoztatásakor. Céleszközök, kiegészítők, egyensúlyi nehezékek valamint a megtelt gyűjtő súlya befolyásolják a menettulajdonságokat, különösképp a kormányszerkezet, fékrendszer és más stabilitási tényezők működésére vannak hatással. Munkavégzés a készülékkel A készülékkel, vagy a készüléken végzett munka esetén Önnek megfelelő munkaruhát kell viselnie (például: biztonsági cipők, hosszú nadrág, szorosan illeszkedő ruházat, védőszemüveg) A készüléket csak kifogástalan műszaki állapotban üzemeltesse. Ne töltse újra az üzemanyagtartályt amíg a motor jár vagy még forró. A készüléket csak a szabadban tankolja fel. Kerülje a nyílt láng, használatát, valamint a szikrapattanást és ne dohányozzon. Győződjön meg arról, hogy a munkaterületen ne tartózkodjék senki, különösen ügyeljen a gyerekekre, vagy állatokra. Ellenőrizze a területet amelyen a készüléket használni szeretné, és távolítson el minden olyan tárgyat, amit a készülék magával ragadhatna és elsodorhatna. Így elkerülheti a személyi sérüléseket és a készülék károsodását. Ne használja a fűnyírót, ha a terület lejtése nagyobb, mint 20%. A domboldalon végzett munka veszélyes lehet, a fűnyíró felborulhat vagy megcsúszhat. Domboldalon lehetőleg mindig óvatosan indítson és fékezzen, lefelé menet a motort hagyja bekapcsolva, és lassan vezessen. Soha ne menjen fel a domboldalra keresztirányban, hanem csak mindig fel- és lefelé. A fűnyírót csak nappali fénynél használja vagy elegendő mesterséges megvilágítás esetén. A fűnyírót ne használja személyszállításra. Ne vigyen magával utast. A készüléken végzett műveletek előtt Védekezzen a sérülésekkel szemben. A készüléken végzett műveletek előtt - kapcsolja ki a motort, - húzza ki az indító kulcsot, - várja meg, míg minden mozgó rész teljesen leáll, a motor hűljön ki, - húzza le gyertyapipát, hogy megakadályozza a motor esetleges

8 elindulását. A készülékkel történő munkavégzés után A készüléket csak a motor kikapcsolása, a rögzítőfék működtetése és az indító kulcs kihúzása után hagyja magára. Biztonsági berendezések A biztonsági berendezések az Ön védelmét szolgálják és mindig működőképesnek kell lenniük. A biztonsági berendezéseket nem szabad megváltoztatni, vagy működésüket áthidalni. Biztonsági berendezések: Kiszórófedél / fűgyűjtő szerkezet A kiszórófedél / fűgyűjtő szerkezet megóvja Önt a vágószerkezet vagy a kisodort tárgyak által előidézett sérülésektől. A készüléket csak felhelyezett kiszórófedéllel / fűgyűjtő szerkezettel szabad üzemeltetni. Biztonsági blokkolórendszer A biztonsági blokkolórendszer csak akkor teszi lehetővé a motor indítását ha, - a vezető elfoglalta a helyét az ülésen - működésbe hozza a tengelykapcsoló-/ fékpedált illetve azoknál a készülékeknél, amelyeken nincs tengelykapcsoló-/ fékpedál a rögzítőféket parkoló állásba állítja, - a menetirányváltó-kart illetve a gázpedált,,n (semleges) állapotba állította, - a vágószerkezet ki van kapcsolva, azaz: A PTO-kapcsoló vagy a PTOváltókar,,Ki állásban van. (PTO= power take off=erőleadómű) A biztonsági blokkolórendszer kikapcsolja a motort, ha a kezelő nem húzza be a kéziféket, és nem kapcsolja ki a vágószerkezetet, mielőtt kiszáll az ülésből. Azoknál a gépeknél, amelyeken a kiszóró szerkezet hátul található, a biztonsági blokkolórendszer gondoskodik arról, hogy beépített kiszórófedél / fűgyűjtő szerkezet nélkül ne lehessen füvet nyírni (automatikusan kikapcsolja a motort vagy a vágószerkezetet). Hátramenetben, bekapcsolt vágószerkezet esetén, kiviteltől függően, figyelmeztető jelzést hall vagy a biztonsági rendszer a motort és a vágószerkezetet automatikusan kikapcsolja és így megakadályozza a hátrafelé menetet. Ezért a PTO-val ellátott készülékeknél hátrafele menet előtt, kiviteltől függően, működtesse a PTO-kapcsolót vagy a PTO-váltókart. A készüléken található szimbólumok A készüléken öntapadós cimkéken különféle szimbólumokat talál. A szimbólumok magyarázata: Figyelem! Kérem olvassa el a használati utasítást mielőtt a készüléket használná! Tartson távol minden harmadik személyt a veszélye munkaterülettől! A vágószerkezeten végzett bármilyen munkát megelőzően távolítsa el a gyertyapipát! Végtagjait tartsa távol a vágóeszközöktől! Távolítsa el a gyertyapipát a készülék állítása, tisztítása illetve ellenőrzését megelőzően. Forgó kés vagy részek miatti sérülésveszély. Kiszórt fű vagy szilárd tárgyak miatti sérülésveszély. A munkaterületen ne tartózkodjék senki, legyen különös tekintettel a gyermekekre, vagy állatokra. Meredek dombon történő munkavégzés veszélyes lehet. Figyelem! Robbanásveszély. Akkumulátorsav / marásveszély A készüléken végzett mindennemű művelet előtt húzza ki az indító kulcsot és tanulmányozza a leírásban közölt tudnivalókat. A készüléken található szimbólumokat mindig tartsa olvasható állapotban. A leírásban található szimbólumok A leírásban a következő szimbólumokat használjuk: A leírt tevékenységgel összefüggő, és esetleg személyi sérülés veszélyével járó kockázatokra hívja fel a figyelmet.

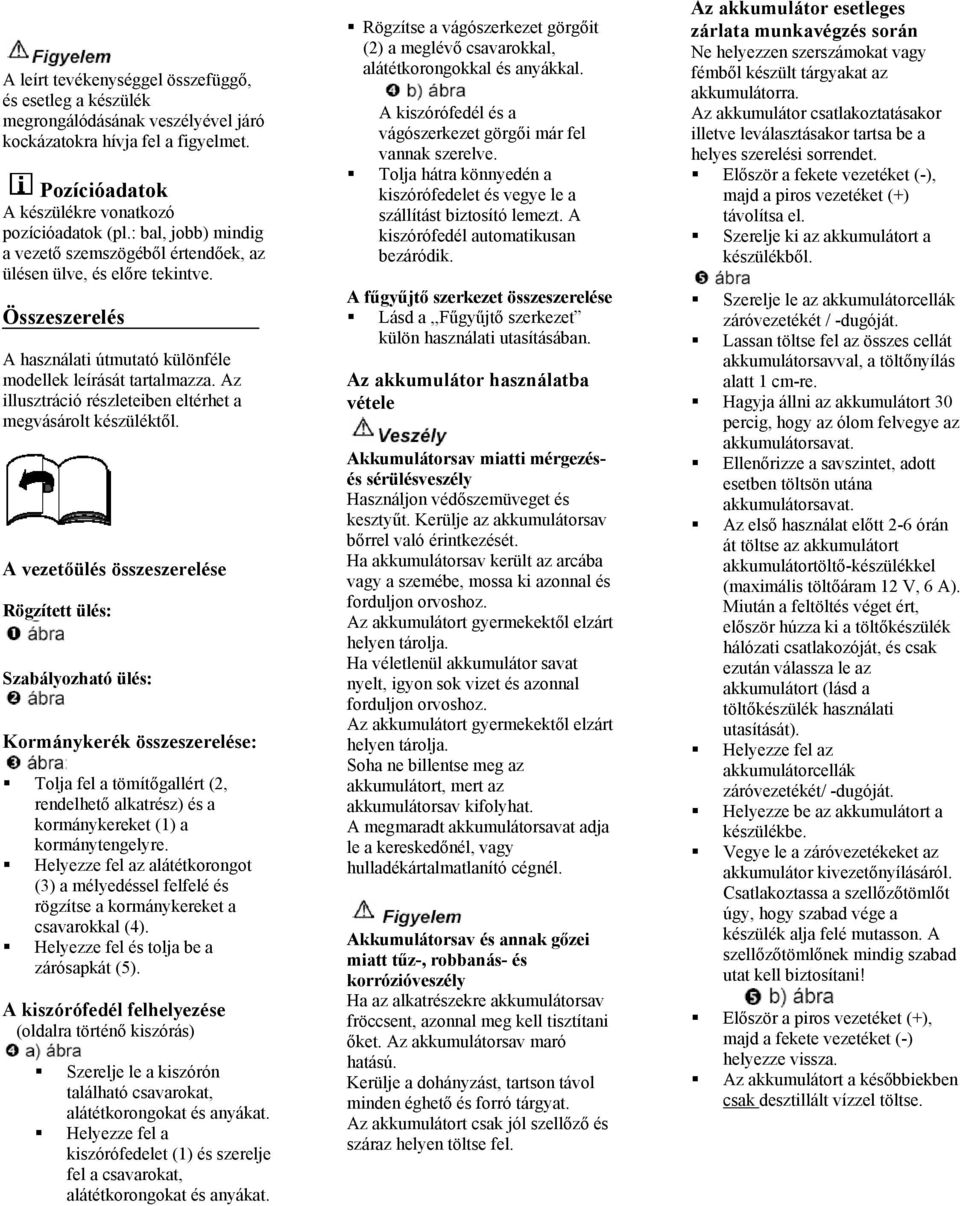

9 A leírt tevékenységgel összefüggő, és esetleg a készülék megrongálódásának veszélyével járó kockázatokra hívja fel a figyelmet. Pozícióadatok A készülékre vonatkozó pozícióadatok (pl.: bal, jobb) mindig a vezető szemszögéből értendőek, az ülésen ülve, és előre tekintve. Összeszerelés A használati útmutató különféle modellek leírását tartalmazza. Az illusztráció részleteiben eltérhet a megvásárolt készüléktől. A vezetőülés összeszerelése Rögzített ülés: Szabályozható ülés: Kormánykerék összeszerelése: Tolja fel a tömítőgallért (2, rendelhető alkatrész) és a kormánykereket (1) a kormánytengelyre. Helyezze fel az alátétkorongot (3) a mélyedéssel felfelé és rögzítse a kormánykereket a csavarokkal (4). Helyezze fel és tolja be a zárósapkát (5). A kiszórófedél felhelyezése (oldalra történő kiszórás) Szerelje le a kiszórón található csavarokat, alátétkorongokat és anyákat. Helyezze fel a kiszórófedelet ( 1) és szerelje fel a csavarokat, alátétkorongokat és anyákat. Rögzítse a vágószerkezet görgőit (2) a meglévő csavarokkal, alátétkorongokkal és anyákkal. A kiszórófedél és a vágószerkezet görgői már fel vannak szerelve. Tolja hátra könnyedén a kiszórófedelet és vegye le a szállítást biztosító lemezt. A kiszórófedél automatikusan bezáródik. A fűgyűjtő szerkezet összeszerelése Lásd a,,fűgyűjtő szerkezet külön használati utasításában. Az akkumulátor használatba vétele Akkumulátorsav miatti mérgezésés sérülésveszély Használjon védőszemüveget és kesztyűt. Kerülje az akkumulátorsav bőrrel való érintkezését. Ha akkumulátorsav került az arcába vagy a szemébe, mossa ki azonnal és forduljon orvoshoz. Az akkumulátort gyermekektől elzárt helyen tárolja. Ha véletlenül akkumulátor savat nyelt, igyon sok vizet és azonnal forduljon orvoshoz. Az akkumulátort gyermekektől elzárt helyen tárolja. Soha ne billentse meg az akkumulátort, mert az akkumulátorsav kifolyhat. A megmaradt akkumulátorsavat adja le a kereskedőnél, vagy hulladékártalmatlanító cégnél. Akkumulátorsav és annak gőzei miatt tűz-, robbanás- és korrózióveszély Ha az alkatrészekre akkumulátorsav fröccsent, azonnal meg kell tisztítani őket. Az akkumulátorsav maró hatású. Kerülje a dohányzást, tartson távol minden éghető és forró tárgyat. Az akkumulátort csak jól szellőző és száraz helyen töltse fel. Az akkumulátor esetleges zárlata munkavégzés során Ne helyezzen szerszámokat vagy fémből készült tárgyakat az akkumulátorra. Az akkumulátor csatlakoztatásakor illetve leválasztásakor tartsa be a helyes szerelési sorrendet. Először a fekete vezetéket (-), majd a piros vezetéket (+) távolítsa el. Szerelje ki az akkumulátort a készülékből. Szerelje le az akkumulátorcellák záróvezetékét / -dugóját. Lassan töltse fel az összes cellát akkumulátorsavval, a töltőnyílás alatt 1 cm-re. Hagyja állni az akkumulátort 30 percig, hogy az ólom felvegye az akkumulátorsavat. Ellenőrizze a savszintet, adott esetben töltsön utána akkumulátorsavat. Az első használat előtt 2-6 órán át töltse az akkumulátort akkumulátortöltő-készülékkel (maximális töltőáram 12 V, 6 A). Miután a feltöltés véget ért, először húzza ki a töltőkészülék hálózati csatlakozóját, és csak ezután válassza le az akkumulátort (lásd a töltőkészülék használati utasítását). Helyezze fel az akkumulátorcellák záróvezetékét/ -dugóját. Helyezze be az akkumulátort a készülékbe. Vegye le a záróvezetékeket az akkumulátor kivezetőnyílásáról. Csatlakoztassa a szellőzőtömlőt úgy, hogy szabad vége a készülék alja felé mutasson. A szabad szellőzőtömlőnek mindig utat kell biztosítani! Először a piros vezetéket (+), ma jd a fekete vezetéket (-) helyezze vissza. Az akkumulátort a későbbiekben csak desztillált vízzel töltse.

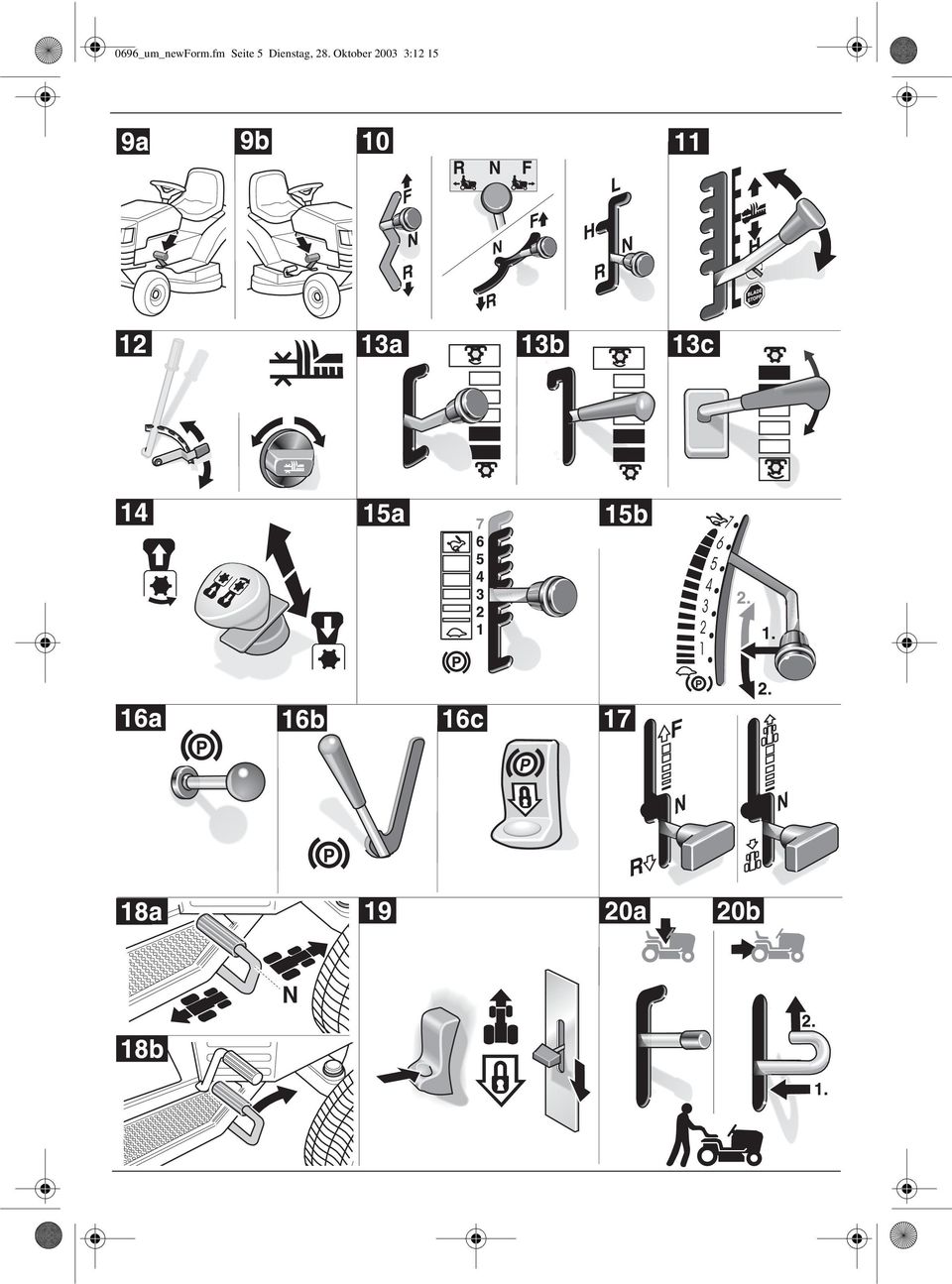

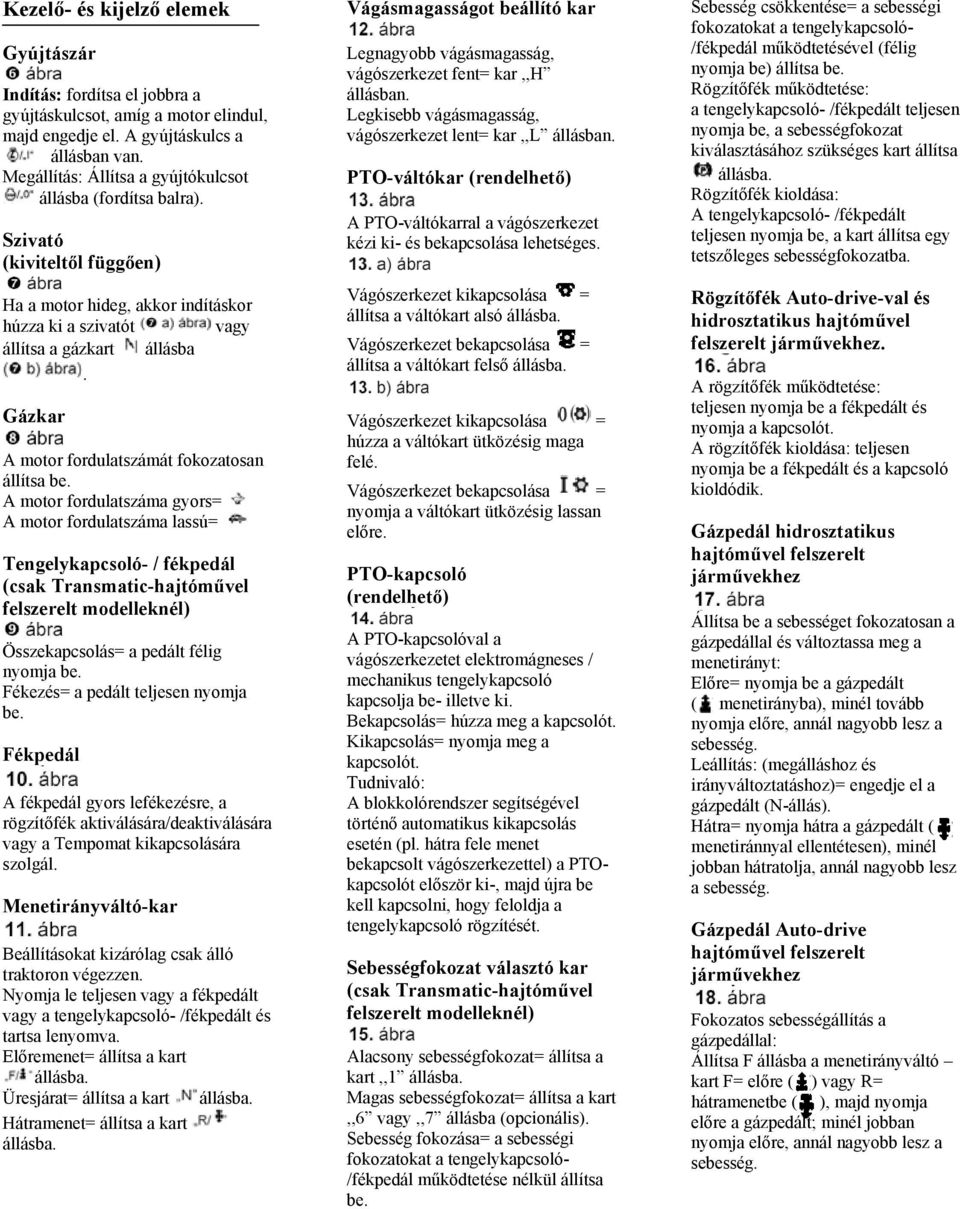

10 Kezelő- és kijelző elemek Gyújtászár Indítás: fordítsa el jobbra a gyújtáskulcsot, amíg a motor elindul, majd engedje el. A gyújtáskulcs a állásban van. Megállítás: Állítsa a gyújtókulcsot á llásba (fordítsa balra). Szivató (kiviteltől függően) Ha a motor hideg, akkor indításkor húzza ki a szivatót vagy állítsa a gázkart állásba. Gázkar A motor fordulatszámát fokozatosan állítsa be. A motor fordulatszáma gyors= A motor fordulatszáma lassú= Tengelykapcsoló- / fékpedál (csak Transmatic-hajtóművel felszerelt modelleknél) Összekapcsolás= a pedált félig nyomja be. Fékezés= a pedált teljesen nyomja be. Fékpedál A fékpedál gyors lefékezésre, a rögzítőfék aktiválására/deaktiválására vagy a Tempomat kikapcsolására szolgál. Menetirányváltó-kar Beállításokat kizárólag csak álló traktoron végezzen. Nyomja le teljesen vagy a fékpedált vagy a tengelykapcsoló- /fékpedált és tartsa lenyomva. Előremenet= állítsa a kart állásba. Üresjárat= állítsa a kart állásba. Hátramenet= állítsa a kart állásba. Vágásmagasságot beállító kar Legnagyobb vágásmagasság, vágószerkezet fent= kar,,h állásban. Legkisebb vágásmagasság, vágószerkezet lent= kar,,l állásban. PTO-váltókar (rendelhető) A PTO-váltókarral a vágószerkezet kézi ki- és bekapcsolása lehetséges. Vágószerkezet kikapcsolása = állítsa a váltókart alsó állásba. Vágószerkezet bekapcsolása = állítsa a váltókart felső állásba. Vágószerkezet kikapcsolása = húzza a váltókart ütközésig maga felé. Vágószerkezet bekapcsolása = nyomja a váltókart ütközésig lassan előre. PTO-kapcsoló (rendelhető) A PTO-kapcsolóval a vágószerkezetet elektromágneses / mechanikus tengelykapcsoló kapcsolja be- illetve ki. Bekapcsolás= húzza meg a kapcsolót. Kikapcsolás= nyomja meg a kapcsolót. Tudnivaló: A blokkolórendszer segítségével történő automatikus kikapcsolás esetén (pl. hátra fele menet bekapcsolt vágószerkezettel) a PTO- kapcsolót először ki-, majd újra be kell kapcsolni, hogy feloldja a tengelykapcsoló rögzítését. Sebességfokozat választó kar (csak Transmatic-hajtóművel felszerelt modelleknél) Alacsony sebességfokozat= állítsa a kart,,1 állásba. Magas sebességfokozat= állítsa a kart,,6 vagy,,7 állásba (opcionális). Sebesség fokozása= a sebességi fokozatokat a tengelykapcsoló- /fékpedál működtetése nélkül állítsa be. Sebesség csökkentése= a sebességi fokozatokat a tengelykapcsoló- /fékpedál működtetésével (félig nyomja be) állítsa be. Rögzítőfék működtetése: a tengelykapcsoló- /fékpedált teljesen nyomja be, a sebességfokozat kiválasztásához szükséges kart állítsa állásba. Rögzítőfék kioldása: A tengelykapcsoló- /fékpedált teljesen nyomja be, a kart állítsa egy tetszőleges sebességfokozatba. Rögzítőfék Auto-drive-val és hidrosztatikus hajtóművel felszerelt járművekhez. A rögzítőfék működtetése: teljesen nyomja be a fékpedált és nyomja a kapcsolót. A rögzítőfék kioldása: teljesen nyomja be a fékpedált és a kapcsoló kioldódik. Gázpedál hidrosztatikus hajtóművel felszerelt járművekhez Állítsa be a sebességet fokozatosan a gázpedállal és változtassa meg a menetirányt: Előre= nyomja be a gázpedált ( menetirányba), minél tovább nyomja előre, annál nagyobb lesz a sebesség. Leállítás: (megálláshoz és irányváltoztatáshoz)= engedje el a gázpedált (N-állás). Hátra= nyomja hátra a gázpedált ( menetiránnyal ellentétesen), minél jobban hátratolja, annál nagyobb lesz a sebesség. Gázpedál Auto-drive hajtóművel felszerelt járművekhez Fokozatos sebességállítás a gázpedállal: Állítsa F állásba a menetirányváltó kart F= előre ( ) vagy R= hátramenetbe ( ), majd nyomja előre a gázpedált; minél jobban nyomja előre, annál nagyobb lesz a sebesség.

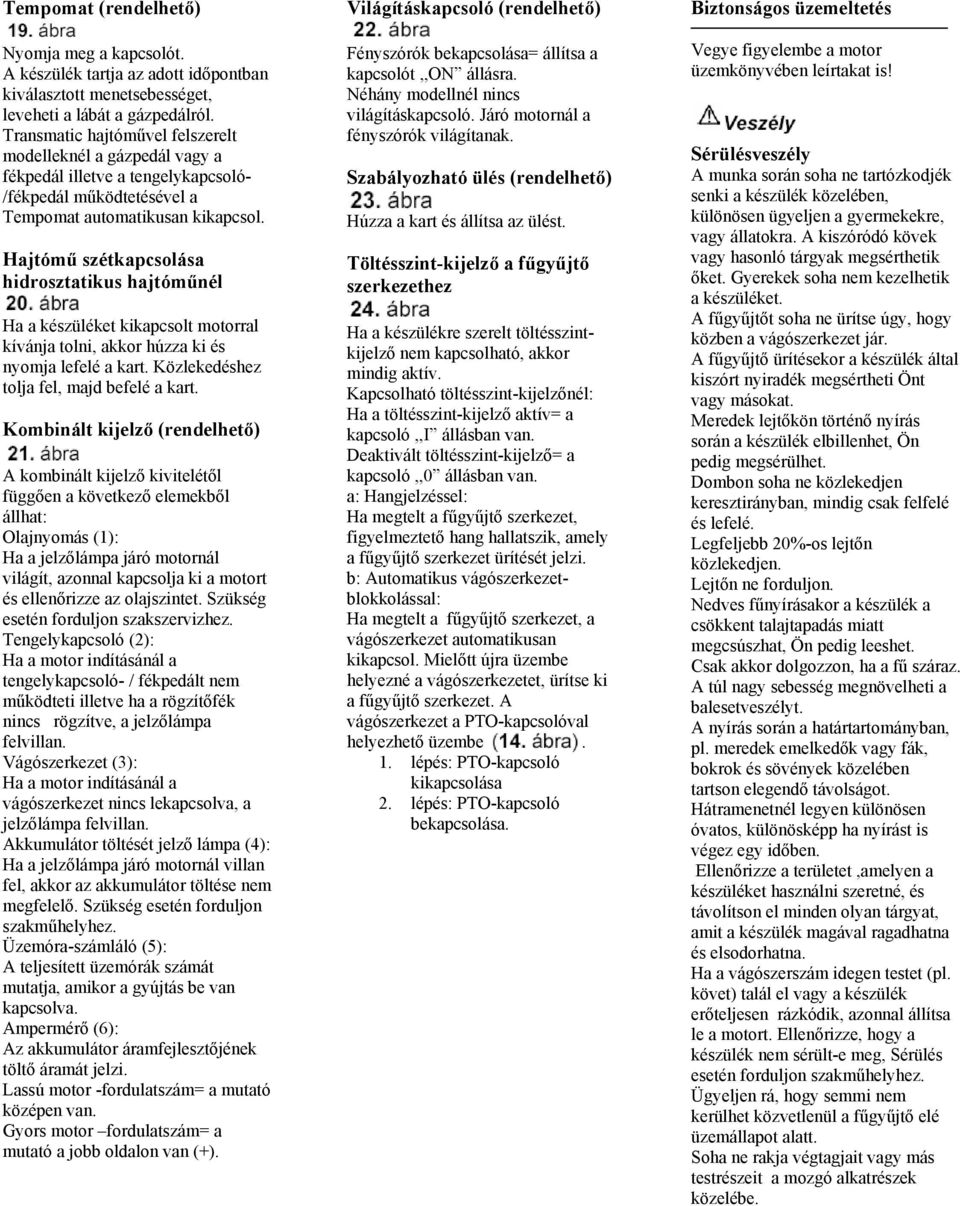

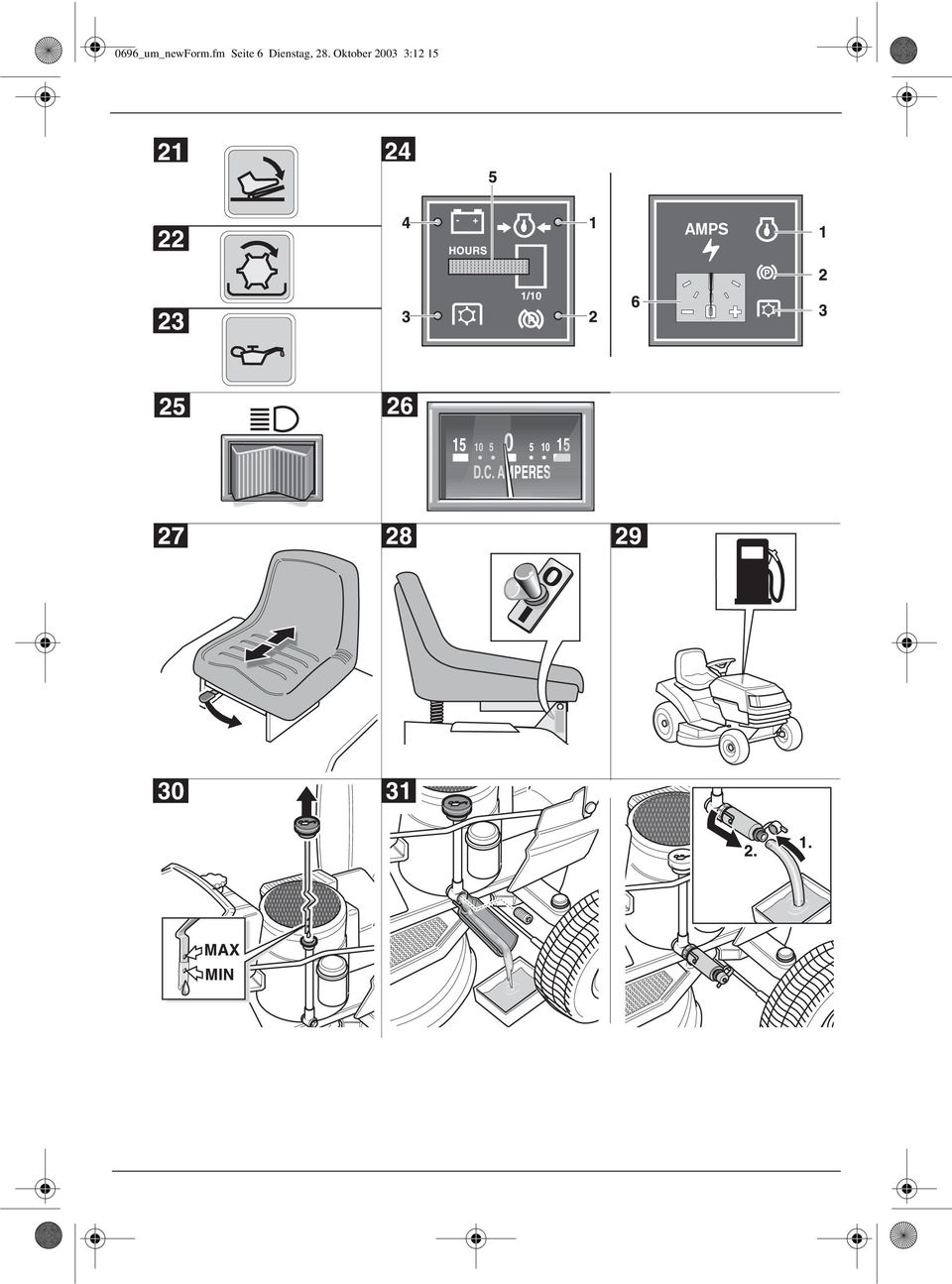

11 Tempomat (rendelhető) Nyomja meg a kapcsolót. A készülék tartja az adott időpontban kiválasztott menetsebességet, leveheti a lábát a gázpedálról. Transmatic hajtóművel felszerelt modelleknél a gázpedál vagy a fékpedál illetve a tengelykapcsoló- /fékpedál működtetésével a Tempomat automatikusan kikapcsol. Hajtómű szétkapcsolása hidrosztatikus hajtóműnél Ha a készüléket kikapcsolt motorral kívánja tol ni, akkor húzza ki és nyomja lefelé a kart. Közlekedéshez tolja fel, majd befelé a kart. Kombinált kijelző (rendelhető) A kombinált kijelző kivitelétől függően a következő elemekből állhat: Olajnyomás (1): Ha a jelzőlámpa járó motornál világít, azonnal kapcsolja ki a motort és ellenőrizze az olajszintet. Szükség esetén forduljon szakszervizhez. Tengelykapcsoló (2): Ha a motor indításánál a tengelykapcsoló- / fékpedált nem működteti illetve ha a rögzítőfék nincs rögzítve, a jelzőlámpa felvillan. Vágószerkezet (3): Ha a motor indításánál a vágószerkezet nincs lekapcsolva, a jelzőlámpa felvillan. Akkumulátor töltését jelző lámpa (4): Ha a jelzőlámpa járó motornál villan fel, akkor az akkumulátor töltése nem megfelelő. Szükség esetén forduljon szakműhelyhez. Üzemóra-számláló (5): A teljesített üzemórák számát mutatja, amikor a gyújtás be van kapcsolva. Ampermérő (6): Az akkumulátor áramfejlesztőjének töltő áramát jelzi. Lassú motor -fordulatszám= a mutató középen van. Gyors motor fordulatszám= a mutató a jobb oldalon van (+). Világításkapcsoló (rendelhető) Fényszórók bekapcsolása= állítsa a kapcsolót,,on állásra. Néhány modellnél nincs világításkapcsoló. Járó motornál a fényszórók világítanak. Szabályozható ülés (rendelhető) Húzza a kart és állítsa az ülést. Töltésszint-kijelző a fűgyűjtő szerkezethez Ha a készülékre szerelt töltésszintkijelző nem kapcsolható, akkor mindig aktív. Kapcsolható töltésszint-kijelzőnél: Ha a töltésszint-kijelző aktív= a kapcsoló,,i állásban van. Deaktivált töltésszint-kijelző= a kapcsoló,,0 állásban van. a: Hangjelzéssel: Ha megtelt a fűgyűjtő szerkezet, figyelmeztető hang hallatszik, amely a fűgyűjtő szerkezet ürítését jelzi. b: Automatikus vágószerkezetblokkolással: Ha megtelt a fűgyűjtő szerkezet, a vágószerkezet automatikusan kikapcsol. Mielőtt újra üzembe helyezné a vágószerkezetet, ürítse ki a fűgyűjtő szerkezet. A vágószerkezet a PTO-kapcsolóval. helyezhető üzembe 1. lépés: PTO-kapcsoló kikapcsolása 2. lépés: PTO-kapcsoló bekapcsolása. Biztonságos üzemeltetés Vegye figyelembe a motor üzemkönyvében leírtakat is! Sérülésveszély A munka során soha ne tartózkodjék senki a készülék közelében, különösen ügyeljen a gyermekekre, vagy állatokra. A kiszóródó kövek vagy hasonló tárgyak megsérthetik őket. Gyerekek soha nem kezelhetik a készüléket. A fűgyűjtőt soha ne ürítse úgy, hogy közben a vágószerkezet jár. A fűgyűjtő ürítésekor a készülék által kiszórt nyiradék megsértheti Önt vagy másokat. Meredek lejtőkön történő nyírás során a készülék elbillenhet, Ön pedig megsérülhet. Dombon soha ne közlekedjen keresztirányban, mindig csak felfelé és lefelé. Legfeljebb 20%-os lejtőn közlekedjen. Lejtőn ne forduljon. Nedves fűnyírásakor a készülék a csökkent talajtapadás miatt megcsúszhat, Ön pedig leeshet. Csak akkor dolgozzon, ha a fű száraz. A túl nagy sebesség megnövelheti a balesetveszélyt. A nyírás során a határtartományban, pl. meredek emelkedők vagy fák, bokrok és sövények közelében tartson elegendő távolságot. Hátramenetnél legyen különösen óvatos, különösképp ha nyírást is végez egy időben. Ellenőrizze a területet,amelyen a készüléket használni szeretné, és távolítson el minden olyan tárgyat, amit a készülék magával ragadhatna és elsodorhatna. Ha a vágószerszám idegen testet (pl. követ) talál el vagy a készülék erőteljesen rázkódik, azonnal állítsa le a motort. Ellenőrizze, hogy a készülék nem sérült-e meg, Sérülés esetén forduljon szakműhelyhez. Ügyeljen rá, hogy semmi nem kerülhet közvetlenül a fűgyűjtő elé üzemállapot alatt. Soha ne rakja végtagjait vagy más testrészeit a mozgó alkatrészek közelébe.

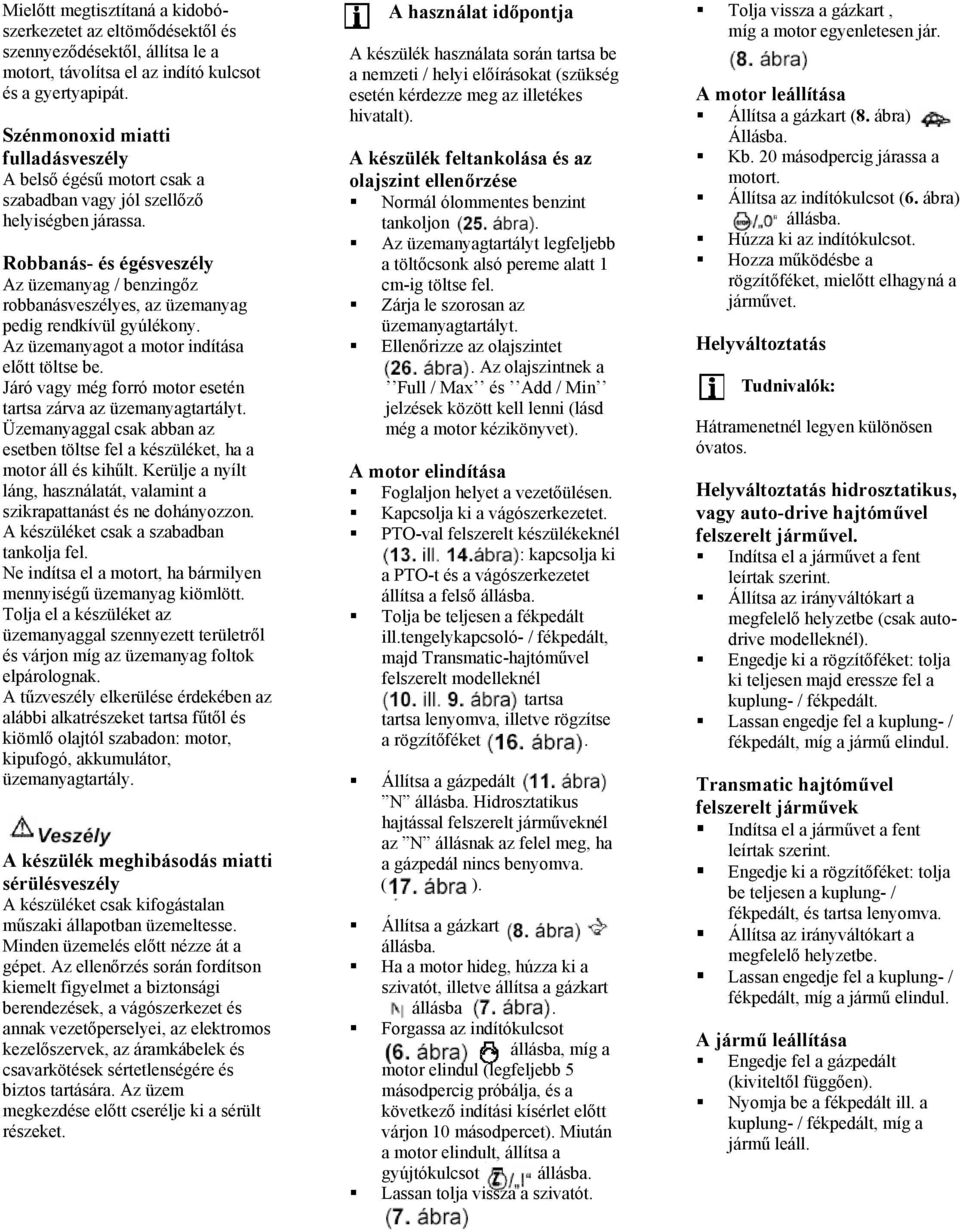

12 Mielőtt megtisztítaná a kidobószerkezetet az eltömődésektől és szennyeződésektől, állítsa le a motort, távolítsa el az indító kulcsot és a gyertyapipát. Szénmonoxid miatti fulladásveszély A belső égésű motort csak a szabadban vagy jól szellőző helyiségben járassa. Robbanás- és égésveszély Az üzemanyag / benzingőz robbanásveszélyes, az üzemanyag pedig rendkívül gyúlékony. Az üzemanyagot a motor indítása előtt töltse be. Járó vagy még forró motor esetén tartsa zárva az üzemanyagtartályt. Üzemanyaggal csak abban az esetben töltse fel a készüléket, ha a motor áll és kihűlt. Kerülje a nyílt láng, használatát, valamint a szikrapattanást és ne dohányozzon. A készüléket csak a szabadban tankolja fel. Ne indítsa el a motort, ha bármilyen mennyiségű üzemanyag kiömlött. Tolja el a készüléket az üzemanyaggal szennyezett területről és várjon míg az üzemanyag foltok elpárolognak. A tűzveszély elkerülése érdekében az alábbi alkatrészeket tartsa fűtől és kiömlő olajtól szabadon: motor, kipufogó, akkumulátor, üzemanyagtartály. A készülék meghibásodás miatti sérülésveszély A készüléket csak kifogástalan műszaki állapotban üzemeltesse. Minden üzemelés előtt nézze át a gépet. Az ellenőrzés során fordítson kiemelt figyelmet a biztonsági berendezések, a vágószerkezet és annak vezetőperselyei, az elektromos kezelőszervek, az áramkábelek és csavarkötések sértetlenségére és biztos tartására. Az üzem megkezdése előtt cserélje ki a sérült részeket. A használat időpontja A készülék használata során tartsa be a nemzeti / helyi előírásokat (szükség esetén kérdezze meg az illetékes hivatalt). A készülék feltankolása és az olajszint ellenőrzése Normál ólommentes benzint tankoljon. Az üzemanyagtartályt legfeljebb a töltőcsonk alsó pereme alatt 1 cm-ig töltse fel. Zárja le szorosan az üzemanyagtartályt. Ellenőrizze az olajszintet. Az olajszintnek a Full / Max és Add / Min jelzések között kell lenni (lásd még a motor kézikönyvet). A motor elindítása Foglaljon helyet a vezetőülésen. Kapcsolja ki a vágószerkezetet. PTO-val felszerelt készülékeknél : kapcsolja ki a PTO-t és a vágószerkezetet állítsa a felső állásba. Tolja be teljesen a fékpedált ill.tengelykapcsoló- / fékpedált, majd Transmatic-hajtóművel felszerelt modelleknél tartsa tartsa lenyomva, illetve rögzítse a rögzítőféket. Állítsa a gázpedált N állásba. Hidrosztatikus hajtással felszerelt járműveknél az N állásnak az felel meg, ha a gázpedál nincs benyomva. ( ). Állítsa a gázkart állásba. Ha a motor hideg, húzza ki a szivatót, illetve állítsa a gázkart állásba. Forgassa az indítókulcsot állásba, míg a motor elindul (legfeljebb 5 másodpercig próbálja, és a következő indítási kísérlet előtt várjon 10 másodpercet). Miután a motor elindult, állítsa a gyújtókulcsot állásba. Lassan tolja vissza a szivatót. Tolja vissza a gázkart, míg a motor egyenletesen jár. A motor leállítása Állítsa a gázkart (8. ábra) Állásba. Kb. 20 másodpercig járassa a motort. Állítsa az indítókulcsot (6. ábra) állásba. Húzza ki az indítókulcsot. Hozza működésbe a rögzítőféket, mielőtt elhagyná a járművet. Helyváltoztatás Tudnivalók: Hátramenetnél legyen különösen óvatos. Helyváltoztatás hidrosztatikus, vagy auto-drive hajtóművel felszerelt járművel. Indítsa el a járművet a fent leírtak szerint. Állítsa az irányváltókart a megfelelő helyzetbe (csak auto- drive modelleknél). Engedje ki a rögzítőféket: tolja ki teljesen majd eressze fel a kuplung- / fékpedált. Lassan engedje fel a kuplung- / fékpedált, míg a jármű elindul. Transmatic hajtóművel felszerelt járművek Indítsa el a járművet a fent leírtak szerint. Engedje ki a rögzítőféket: tolja be teljesen a kuplung- / fékpedált, és tartsa lenyomva. Állítsa az irányváltókart a megfelelő helyzetbe. Lassan engedje fel a kuplung- / fékpedált, míg a jármű elindul. A jármű leállítása Engedje fel a gázpedált (kiviteltől függően). Nyomja be a fékpedált ill. a kuplung- / fékpedált, míg a jármű leáll.

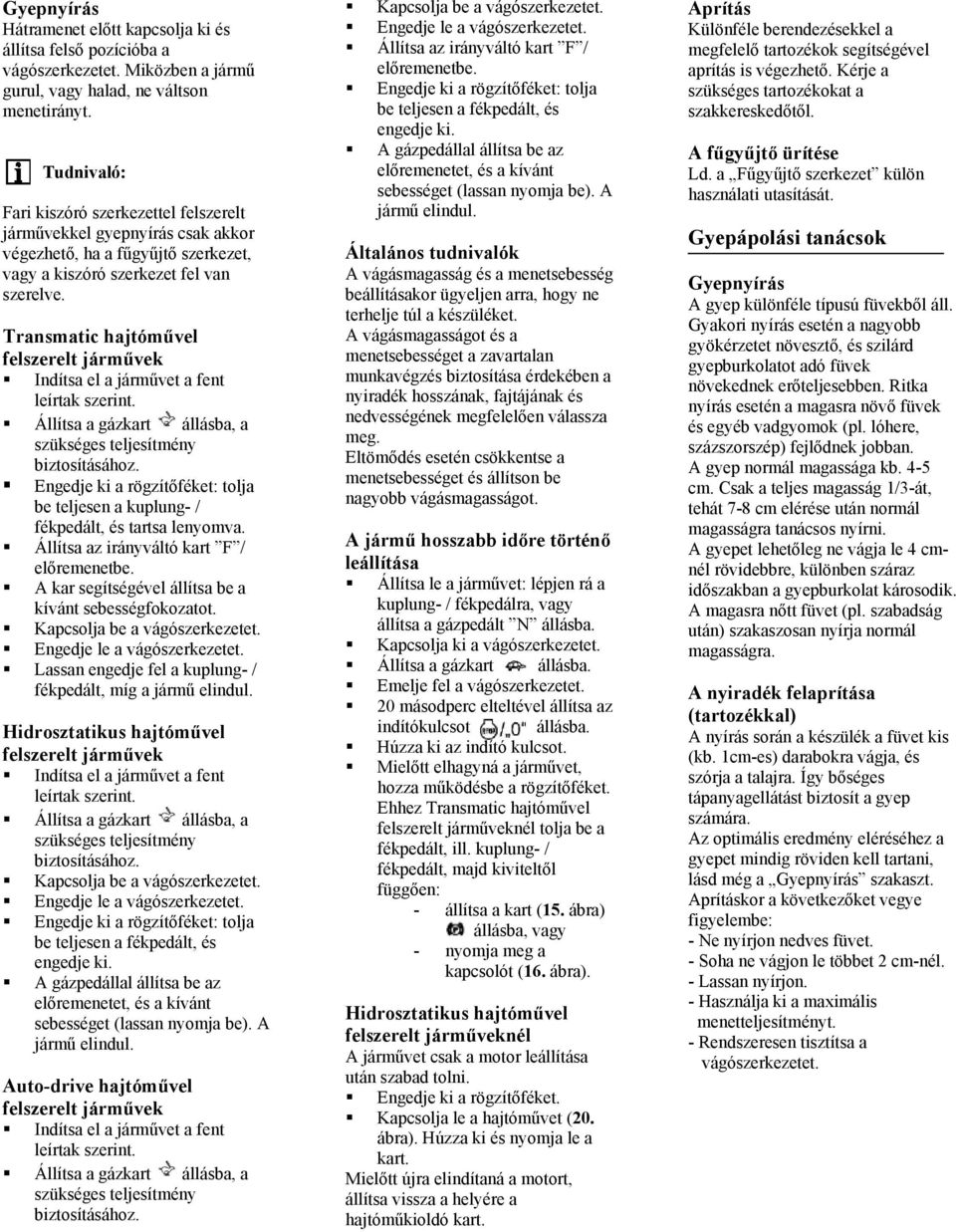

13 Gyepnyírás Hátramenet előtt kapcsolja ki és állítsa felső pozícióba a vágószerkezetet. Miközben a jármű gurul, vagy halad, ne váltson menetirányt. Tudnivaló: Fari kiszóró szerkezettel felszerelt járművekkel gyepnyírás csak akkor végezhető, ha a fűgyűjtő szerkezet, vagy a kiszóró szerkezet fel van szerelve. Transmatic hajtóművel felszerelt járművek Indítsa el a járművet a fent leírtak szerint. Állítsa a gázkart állásba, a szükséges teljesítmény biztosításához. Engedje ki a rögzítőféket: tolja be teljesen a kuplung- / fékpedált, és tartsa lenyomva. Állítsa az irányváltó kart F / előremenetbe. A kar segítségével állítsa be a kívánt sebességfokozatot. Kapcsolja be a vágószerkezetet. Engedje le a vágószerkezetet. Lassan engedje fel a kuplung- / fékpedált, míg a jármű elindul. Hidrosztatikus hajtóművel felszerelt járművek Indítsa el a járművet a fent leírtak szerint. Állítsa a gázkart állásba, a szükséges teljesítmény biztosításához. Kapcsolja be a vágószerkezetet. Engedje le a vágószerkezetet. Engedje ki a rögzítőféket: tolja be teljesen a fékpedált, és engedje ki. A gázpedállal állítsa be az előremenetet, és a kívánt sebességet (lassan nyomja be). A jármű elindul. Auto-drive hajtóművel felszerelt járművek Indítsa el a járművet a fent leírtak szerint. Állítsa a gázkart állásba, a szükséges teljesítmény biztosításához. Kapcsolja be a vágószerkezetet. Engedje le a vágószerkezetet. Állítsa az irányváltó kart F / előremenetbe. Engedje ki a rögzítőféket: tolja be teljesen a fékpedált, és engedje ki. A gázpedállal állítsa be az előremenetet, és a kívánt sebességet ( lassan nyomja be). A jármű elindul. Általános tudnivalók A vágásmagasság és a menetsebesség beállításakor ügyeljen arra, hogy ne terhelje túl a készüléket. A vágásmagasságot és a menetsebességet a zavartalan munkavégzés biztosítása érdekében a nyiradék hosszának, fajtájának és nedvességének megfelelően válassza meg. Eltömődés esetén csökkentse a menetsebességet és állítson be nagyobb vágásmagasságot. A jármű hosszabb időre történő leállítása Állítsa le a járművet: lépjen rá a kuplung- / fékpedálra, vagy állítsa a gázpedált N állásba. Kapcsolja ki a vágószerkezetet. Állítsa a gázkart állásba. Emelje fel a vágószerkezetet. 20 másodperc elteltével állítsa az indítókulcsot állásba. Húzza ki az indító kulcsot. Mielőtt elhagyná a járművet, hozza működésbe a rögzítőféket. Ehhez Transmatic hajtóművel felszerelt járműveknél tolja be a fékpedált, ill. kuplung- / fékpedált, majd kiviteltől függően: - állítsa a kart (15. ábra) állásba, vagy - nyomja meg a kapcsolót (16. ábra). Hidrosztatikus hajtóművel felszerelt járműveknél A járművet csak a motor leállítása után szabad tolni. Engedje ki a rögzítőféket. Kapcsolja le a hajtóművet (20. ábra). Húzza ki és nyomja le a kart. Mielőtt újra elindítaná a motort, állítsa vissza a helyére a hajtóműkioldó kart. Aprítás Különféle berendezésekkel a megfelelő tartozékok segítségével aprítás is végezhető. Kérje a szükséges tartozékokat a szakkereskedőtől. A fűgyűjtő ürítése Ld. a Fűgyűjtő szerkezet külön használati utasítását. Gyepápolási tanácsok Gyepnyírás A gyep különféle típusú füvekből áll. Gyakori nyírás esetén a nagyobb gyökérzetet növesztő, és szilárd gyepburkolatot adó füvek növekednek erőteljesebben. Ritka nyírás esetén a magasra növő füvek és egyéb vadgyomok (pl. lóhere, százszorszép) fejlődnek jobban. A gyep normál magassága kb. 4-5 cm. Csak a teljes magasság 1/3-át, tehát 7-8 cm elérése után normál magasságra tanácsos nyírni. A gyepet lehetőleg ne vágja le 4 cm- nél rövidebbre, különben száraz időszakban a gyepburkolat károsodik. A magasra nőtt füvet (pl. szabadság után) szakaszosan nyírja normál magasságra. A nyiradék felaprítása (tartozékkal) A nyírás során a készülék a füvet kis (kb. 1cm-es) darabokra vágja, és szórja a talajra. Így bőséges tápanyagellátást biztosít a gyep számára. Az optimális eredmény eléréséhez a gyepet mindig röviden kell tartani, lásd még a Gyepnyírás szakaszt. Aprításkor a következőket vegye figyelembe: - Ne nyírjon nedves füvet. - Soha ne vágjon le többet 2 cm-nél. - Lassan nyírjon. - Használja ki a maximális menetteljesítményt. - Rendszeresen tisztítsa a vágószerkezetet.

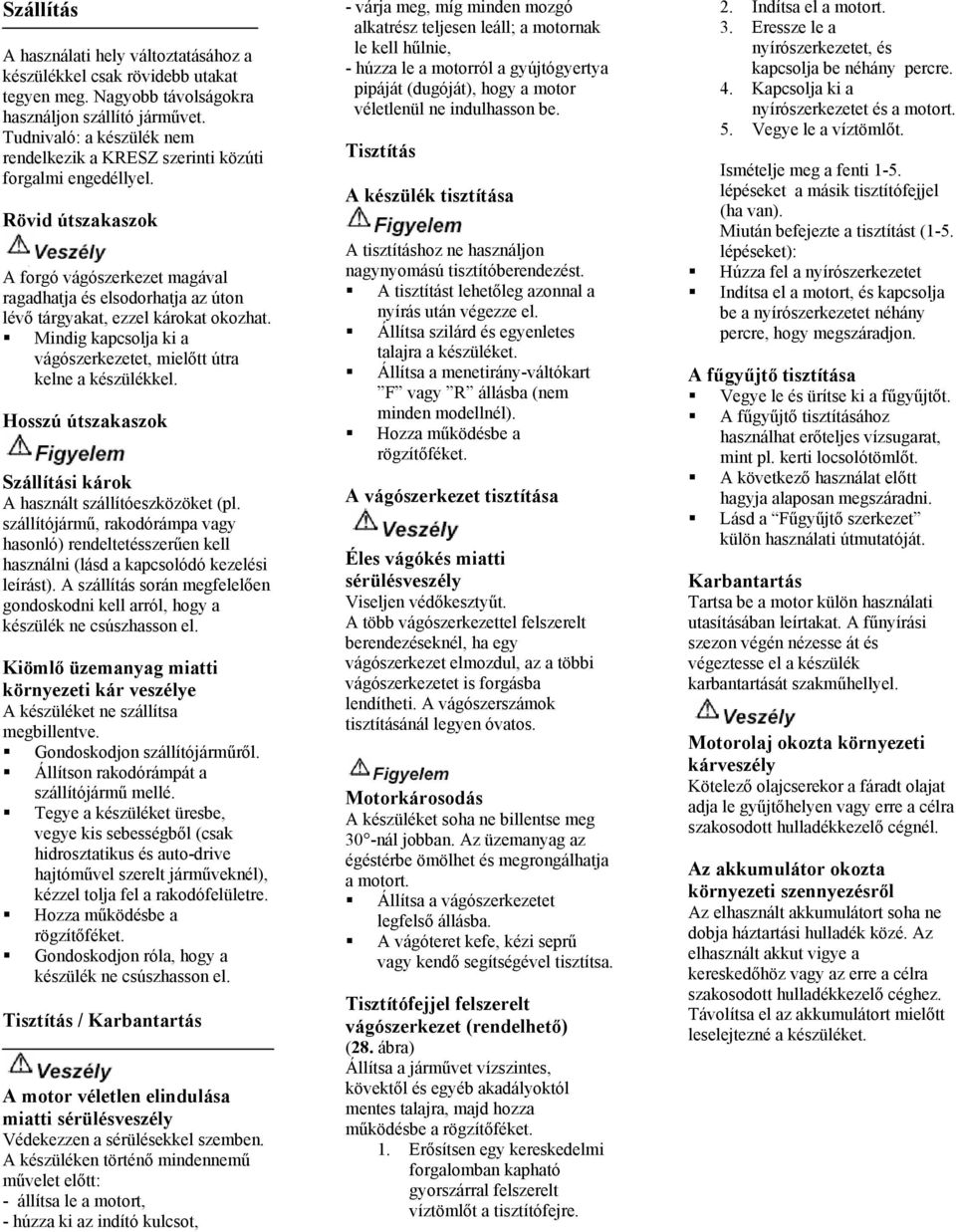

14 Szállítás A használati hely változtatásához a készülékkel csak rövidebb utakat tegyen meg. Nagyobb távolságokra használjon szállító járművet. Tudnivaló: a készülék nem rendelkezik a KRESZ szerinti közúti forgalmi engedéllyel. Rövid útszakaszok A forgó vágószerkezet magával ragadhatja és elsodorhatja az úton lévő tárgyakat, ezzel károkat okozhat. Mindig kapcsolja ki a vágószerkezetet, mielőtt útra kelne a készülékkel. Hosszú útszakaszok Szállítási károk A használt szállítóeszközöket (pl. szállítójármű, rakodórámpa vagy hasonló) rendeltetésszerűen kell használni (lásd a kapcsolódó kezelési leírást). A szállítás során megfelelően gondoskodni kell arról, hogy a készülék ne csúszhasson el. Kiömlő üzemanyag miatti környezeti kár veszélye A készüléket ne szállítsa megbillentve. Gondoskodjon szállítójárműről. Állítson rakodórámpát a szállítójármű mellé. Tegye a készüléket üresbe, vegye kis sebességből (csak hidrosztatikus és auto-drive hajtóművel szerelt járműveknél), kézzel tolja fel a rakodófelületre. Hozza működésbe a rögzítőféket. Gondoskodjon róla, hogy a készülék ne csúszhasson el. Tisztítás / Karbantartás A motor véletlen elindulása miatti sérülésveszély Védekezzen a sérülésekkel szemben. A készüléken történő mindennemű művelet előtt: - állítsa le a motort, - húzza ki az indító kulcsot, - várja meg, míg minden mozgó alkatrész teljesen leáll; a motornak le kell hűlnie, - húzza le a motorról a gyújtógyertya pipáját (dugóját), hogy a motor véletlenül ne indulhasson be. Tisztítás A készülék tisztítása A tisztításhoz ne használjon nagynyomású tisztítóberendezést. A tisztítást lehetőleg azonnal a nyírás után végezze el. Állítsa szilárd és egyenletes talajra a készüléket. Állítsa a menetirány-váltókart F vagy R állásba (nem minden modellnél). Hozza működésbe a rögzítőféket. A vágószerkezet tisztítása Éles vágókés miatti sérülésveszély Viseljen védőkesztyűt. A több vágószerkezettel felszerelt berendezéseknél, ha egy vágószerkezet elmozdul, az a többi vágószerkezetet is forgásba lendítheti. A vágószerszámok tisztításánál legyen óvatos. Motorkárosodás A készüléket soha ne billentse meg 30 -nál jobban. Az üzemanyag az égéstérbe ömölhet és megrongálhatja a motort. Állítsa a vágószerkezetet legfelső állásba. A vágóteret kefe, kézi seprű vagy kendő segítségével tisztítsa. Tisztítófejjel felszerelt vágószerkezet (rendelhető) (28. ábra) Állítsa a járművet vízszintes, kövektől és egyéb akadályoktól mentes talajra, majd hozza működésbe a rögzítőféket. 1. Erősítsen egy kereskedelmi forgalomban kapható gyorszárral felszerelt víztömlőt a tisztítófejre. 2. Indítsa el a motort. 3. Eressze le a nyírószerkezetet, és kapcsolja be néhány percre. 4. Kapcsolja ki a nyírószerkezetet és a motort. 5. Vegye le a víztömlőt. Ismételje meg a fenti 1-5. lépéseket a másik tisztítófejjel (ha van). Miután befejezte a tisztítást (1-5. lépéseket): Húzza fel a nyírószerkezetet Indítsa el a motort, és kapcsolja be a nyírószerkezetet néhány percre, hogy megszáradjon. A fűgyűjtő tisztítása Vegye le és ürítse ki a fűgyűjtőt. A fűgyűjtő tisztításához használhat erőteljes vízsugarat, mint pl. kerti locsolótömlőt. A következő használat előtt hagyja alaposan megszáradni. Lásd a Fűgyűjtő szerkezet külön használati útmutatóját. Karbantartás Tartsa be a motor külön használati utasításában leírtakat. A fűnyírási szezon végén nézesse át és végeztesse el a készülék karbantartását szakműhellyel. Motorolaj okozta környezeti kárveszély Kötelező olajcserekor a fáradt olajat adja le gyűjtőhelyen vagy erre a célra szakosodott hulladékkezelő cégnél. Az akkumulátor okozta környezeti szennyezésről Az elhasznált akkumulátort soha ne dobja háztartási hulladék közé. Az elhasznált akkut vigye a kereskedőhöz vagy az erre a célra szakosodott hulladékkezelő céghez. Távolítsa el az akkumulátort mielőtt leselejtezné a készüléket.

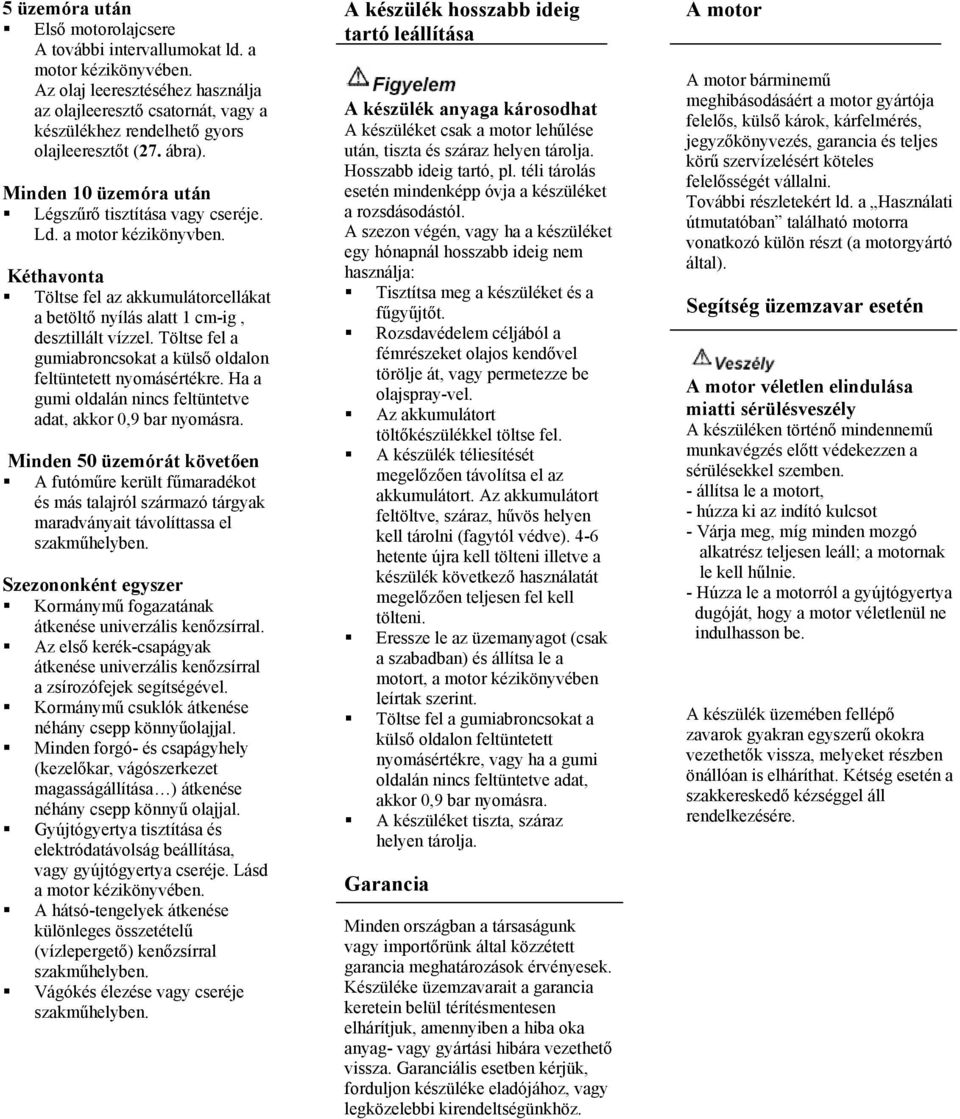

15 5 üzemóra után Első motorolajcsere A további intervallumokat ld. a motor kézikönyvében. Az olaj leeresztéséhez használja az olajleeresztő csatornát, vagy a készülékhez rendelhető gyors olajleeresztőt (27. ábra). Minden 10 üzemóra után Légszűrő tisztítása vagy cseréje. Ld. a motor kézikönyvben. Kéthavonta Töltse fel az akkumulátorcellákat a betöltő nyílás alatt 1 cm-ig, desztillált vízzel. Töltse fel a gumiabroncsokat a külső oldalon feltüntetett nyomásértékre. Ha a gumi oldalán nincs feltüntetve adat, akkor 0,9 bar nyomásra. Minden 50 üzemórát követően A futóműre került fűmaradékot és más talajról származó tárgyak maradványait távolíttassa el szakműhelyben. Szezononként egyszer Kormánymű fogazatának átkenése univerzális kenőzsírral. Az első kerék-csapágyak átkenése univerzális kenőzsírral a zsírozófejek segítségével. Kormánymű csuklók átkenése néhány csepp könnyűolajjal. Minden forgó- és csapágyhely (kezelőkar, vágószerkezet magasságállítása ) átkenése néhány csepp könnyű olajjal. Gyújtógyertya tisztítása és elektródatávolság beállítása, vagy gyújtógyertya cseréje. Lásd a motor kézikönyvében. A hátsó-tengelyek átkenése különleges összetételű (vízlepergető) kenőzsírral szakműhelyben. Vágókés élezése vagy cseréje szakműhelyben. A készülék hosszabb ideig tartó leállítása A készülék anyaga károsodhat A készüléket csak a motor lehűlése után, tiszta és száraz helyen tárolja. Hosszabb ideig tartó, pl. téli tárolás esetén mindenképp óvja a készüléket a rozsdásodástól. A szezon végén, vagy ha a készüléket egy hónapnál hosszabb ideig nem használja: Tisztítsa meg a készüléket és a fűgyűjtőt. Rozsdavédelem céljából a fémrészeket olajos kendővel törölje át, vagy permetezze be olajspray-vel. Az akkumulátort töltőkészülékkel töltse fel. A készülék téliesítését megelőzően távolítsa el az akkumulátort. Az akkumulátort feltöltve, száraz, hűvös helyen kell tárolni (fagytól védve). 4-6 hetente újra kell tölteni illetve a készülék következő használatát megelőzően teljesen fel kell tölteni. Eressze le az üzemanyagot (csak a szabadban) és állítsa le a motort, a motor kézikönyvében leírtak szerint. Töltse fel a gumiabroncsokat a külső oldalon feltüntetett nyomásértékre, vagy ha a gumi oldalán nincs feltüntetve adat, akkor 0,9 bar nyomásra. A készüléket tiszta, száraz helyen tárolja. Garancia Min den országban a társaságunk vagy importőrünk által közzétett garancia meghatározások érvényesek. Készüléke üzemzavarait a garancia keretein belül térítésmentesen elhárítjuk, amennyiben a hiba oka anyag- vagy gyártási hibára vezethető vissza. Garanciális esetben kérjük, forduljon készüléke eladójához, vagy legközelebbi kirendeltségünkhöz. A motor A motor bárminemű meghibásodásáért a motor gyártója felelős, külső károk, kárfelmérés, jegyzőkönyvezés, garancia és teljes körű szervízelésért köteles felelősségét vállalni. További részletekért ld. a Használati útmutatóban található motorra vonatkozó külön részt (a motorgyártó által). Segítség üzemzavar esetén A motor véletlen elindulása miatti sérülésveszély A készüléken történő mindennemű munkavégzés előtt védekezzen a sérülésekkel szemben. - állítsa le a motort, - húzza ki az indító kulcsot - Várja meg, míg minden mozgó alkatrész teljesen leáll; a motornak le kell hűlnie. - Húzza le a motorról a gyújtógyertya dugóját, hogy a motor véletlenül ne indulhasson be. A készülék üzemében fellépő zavarok gyakran egyszerű okokra vezethetők vissza, melyeket részben önállóan is elháríthat. Kétség esetén a szakkereskedő kézséggel áll rendelkezésére.

16 Probléma Lehetséges ok(ok) Elhárítás Az önindító nem indul el. A biztonsági blokkolórendszer működésbe lépett. Az akkumulátor helytelenül van csatlakoztatva. Lemerült vagy gyenge az akkumulátor A biztosíték kioldódott Laza a testelő vezeték a motor és az alvázkeret között. Indításhoz foglaljon helyet a vezető ülésen, nyomja be teljesen a fékpedált illetve hozza működésbe a rögzítőféket. PTO- kapcsolóval vagy váltókarral felszerelt készülékeknél kapcsolja ki a vágószerkezetet. Szerelje fel a fűgyűjtő szerkezetet vagy a kiszórófedelet azoknál a készülékeknél, amelyeket fari kiszórófedéllel láttak el. Csatlakoztassa a piros vezetéket az akkumulátor (+) pólusához, a fekete vezetéket az akkumulátor (-) pólusához. Ellenőrizze a folyadék mennyiségét az akkumulátorban. Adott esetben töltse fel desztillált vízzel a töltőnyílás alatt 1 cmig. Azután töltse fel az akkumulátort. Cserélje ki a biztosítékot. Ha a biztosíték ismételten kioldódik, keresse meg annak okát (a legtöbb esetben rövidzárlat okozza). Húzza meg a testelő vezetéket. Az önindító működik, de a motor mégsem indul el. Füstöl a motor. Erőteljes rezgések. A vágószerkezet nem szórja ki a füvet, vagy a vágás egyenetlen. A motor jár, a vágószerkezet nem működik. A szivató és a gázkar rossz állásban van. A karburátor nem kap üzemanyagot, üres az üzemanyagtartály. Sérült vagy szennyeződött gyújtógyertyák. Nincs gyújtószikra. Túl sok olaj van a motorban. Sérült motor Sérült késtengely vagy meghibásodott vágókés. Alacsony a motor fordulatszáma. Túl nagy a menetsebesség. A vágókés tompa. Rosszul van beállítva a bowdenhuzal, vagy elszakadt. Elszakadt ékszíj. Működtesse a szivatót. Állítsa a gázkart Töltse fel üzemanyaggal. állásba. Ellenőrizze a gyújtógyertyát, ld. a motor kézikönyvet. Ellenőriztesse a gyújtást szakműhelyben. Azonnal kapcsolja ki a készüléket. Ellenőrizze az olajszintet. Azonnal kapcsolja ki a készüléket. Ellenőriztesse a motort szakműhelyben. Azonnal kapcsolja ki a készüléket. Szakműhelyben cseréltesse ki a meghibásodott alkatrészeket. Adjon több gázt. Állítson be alacsonyabb menetsebességet. Vágókés élezése vagy cseréje szakműhelyben. Bowdenhuzal beállítása vagy cseréje szakműhelyben. Ékszíj cseréje szakműhelyben. MTD Hungária Kft Minden jog fenntart va Fordította Erdélyi Csongor
