1 Cégünk az IDAS digitális rádiórendszer hazai népszerűsítése érdekében valamint a szabvány és a rendszer gyakorlati működésének bemutatására várja a téma iránt érdeklődők jelentkezését. Telephelyünkön lehetőség nyílik az eszközök kipróbálására valamint prezentáció formájában a rendszer ismertetésére. Jelentkezés esetén időpont egyeztetés szükséges a vagy a sandor.csanyi@dnd.hu címen. A prezentációban lévő adatok, képek és információk a gyártó és a forgalmazó előzetes bejelentése nélkül változhatnak, azok a lezáráskori állapotot tükrözik. (2010. április) Szaküzlet: 1089 Budapest, Elnök utca 1. Tel: Fax: uzlet@dnd.hu Nyitvatartás: H-CS: 9-16h; P: 9-15h Iroda: 1089 Budapest, Elnök utca 1. Tel: Fax: dnd@dnd.hu Nyitvatartás: H-CS: h; P: h

2 IDAS technológiai ismeretek

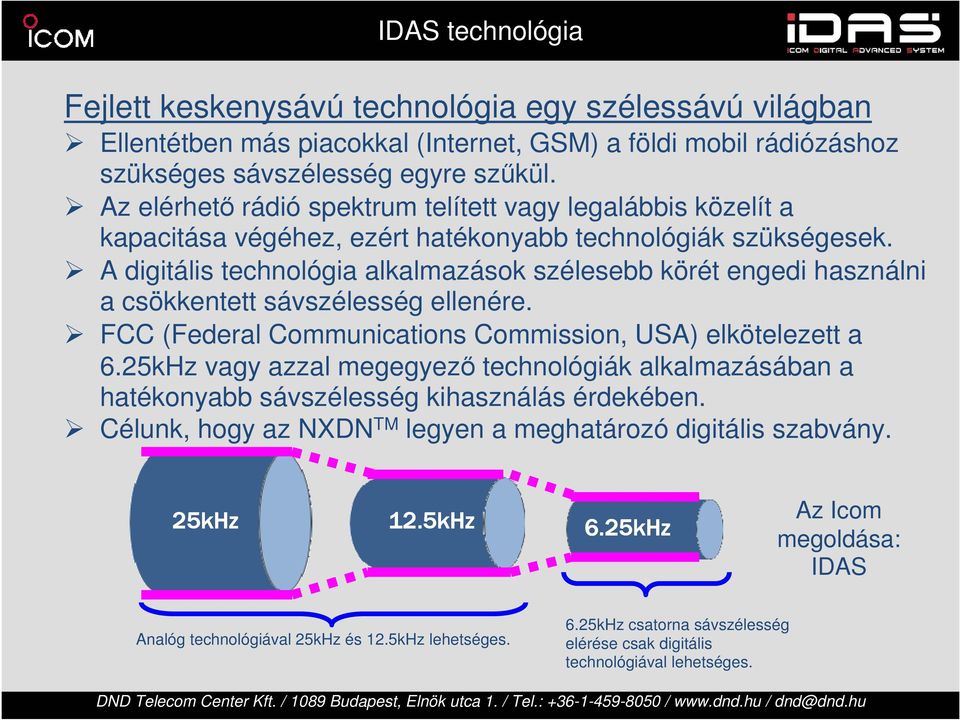

3 IDAS technológia Fejlett keskenysávú technológia egy szélessávú világban Ellentétben más piacokkal (Internet, GSM) a földi mobil rádiózáshoz szükséges sávszélesség egyre szűkül. Az elérhető rádió spektrum telített vagy legalábbis közelít a kapacitása végéhez, ezért hatékonyabb technológiák szükségesek. A digitális technológia alkalmazások szélesebb körét engedi használni a csökkentett sávszélesség ellenére. FCC (Federal Communications Commission, USA) elkötelezett a 6.25kHz vagy azzal megegyező technológiák alkalmazásában a hatékonyabb sávszélesség kihasználás érdekében. Célunk, hogy az NXDN TM legyen a meghatározó digitális szabvány. 25kHz 12.5kHz 6.25kHz Az Icom megoldása: IDAS Analóg technológiával 25kHz és 12.5kHz lehetséges. 6.25kHz csatorna sávszélesség elérése csak digitális technológiával lehetséges.

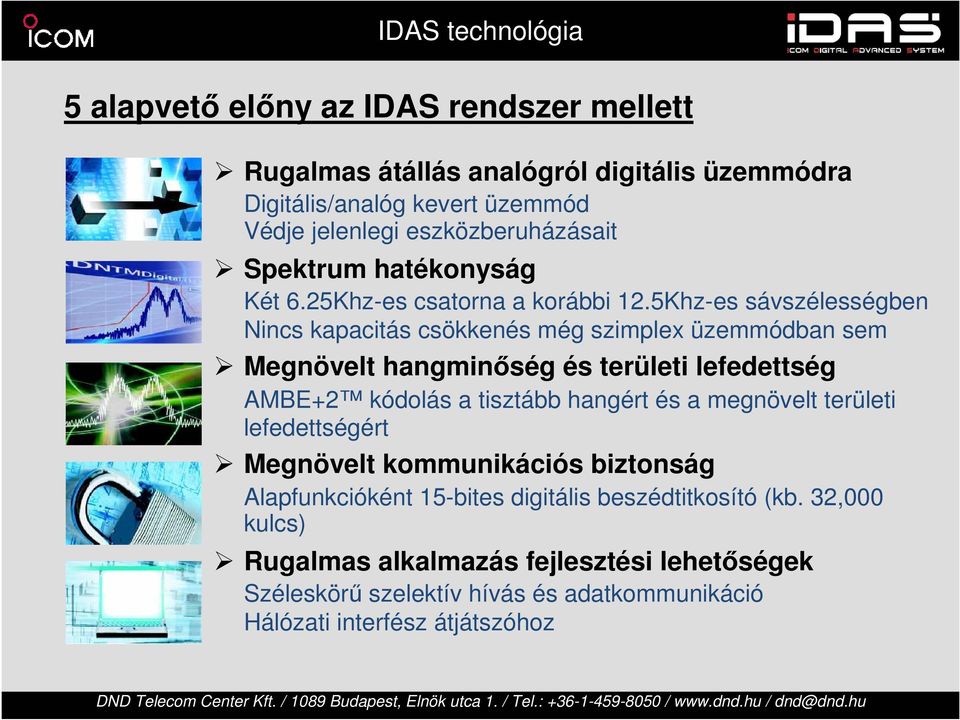

4 IDAS technológia 5 alapvető előny az IDAS rendszer mellett Rugalmas átállás analógról digitális üzemmódra Digitális/analóg kevert üzemmód Védje jelenlegi eszközberuházásait Spektrum hatékonyság Két 6.25Khz-es csatorna a korábbi 12.5Khz-es sávszélességben Nincs kapacitás csökkenés még szimplex üzemmódban sem Megnövelt hangminőség és területi lefedettség AMBE+2 kódolás a tisztább hangért és a megnövelt területi lefedettségért Megnövelt kommunikációs biztonság Alapfunkcióként 15-bites digitális beszédtitkosító (kb. 32,000 kulcs) Rugalmas alkalmazás fejlesztési lehetőségek Széleskörű szelektív hívás és adatkommunikáció Hálózati interfész átjátszóhoz

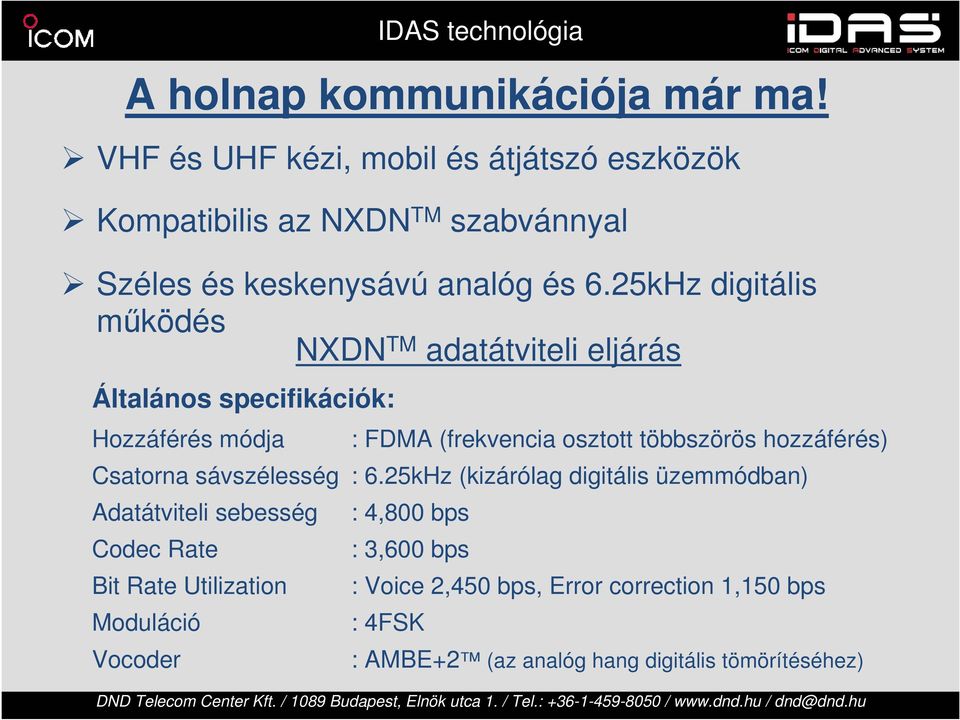

5 A holnap kommunikációja már ma! VHF és UHF kézi, mobil és átjátszó eszközök Kompatibilis az NXDN TM szabvánnyal Széles és keskenysávú analóg és 6.25kHz digitális működés NXDN TM adatátviteli eljárás Általános specifikációk: IDAS technológia Hozzáférés módja : FDMA (frekvencia osztott többszörös hozzáférés) Csatorna sávszélesség : 6.25kHz (kizárólag digitális üzemmódban) Adatátviteli sebesség : 4,800 bps Codec Rate : 3,600 bps Bit Rate Utilization : Voice 2,450 bps, Error correction 1,150 bps Moduláció : 4FSK Vocoder : AMBE+2 (az analóg hang digitális tömörítéséhez)

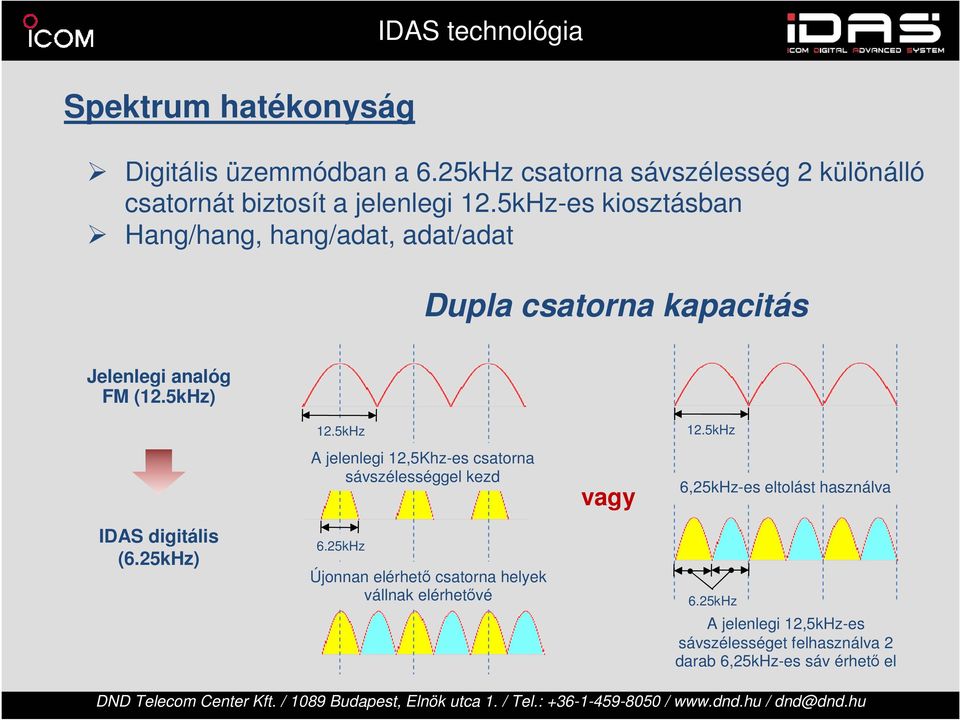

6 IDAS technológia Spektrum hatékonyság Digitális üzemmódban a 6.25kHz csatorna sávszélesség 2 különálló csatornát biztosít a jelenlegi 12.5kHz-es kiosztásban Hang/hang, hang/adat, adat/adat Dupla csatorna kapacitás Jelenlegi analóg FM (12.5kHz) 12.5kHz A jelenlegi 12,5Khz-es csatorna sávszélességgel kezd vagy 12.5kHz 6,25kHz-es eltolást használva IDAS digitális (6.25kHz) 6.25kHz Újonnan elérhető csatorna helyek vállnak elérhetővé 6.25kHz A jelenlegi 12,5kHz-es sávszélességet felhasználva 2 darab 6,25kHz-es sáv érhető el

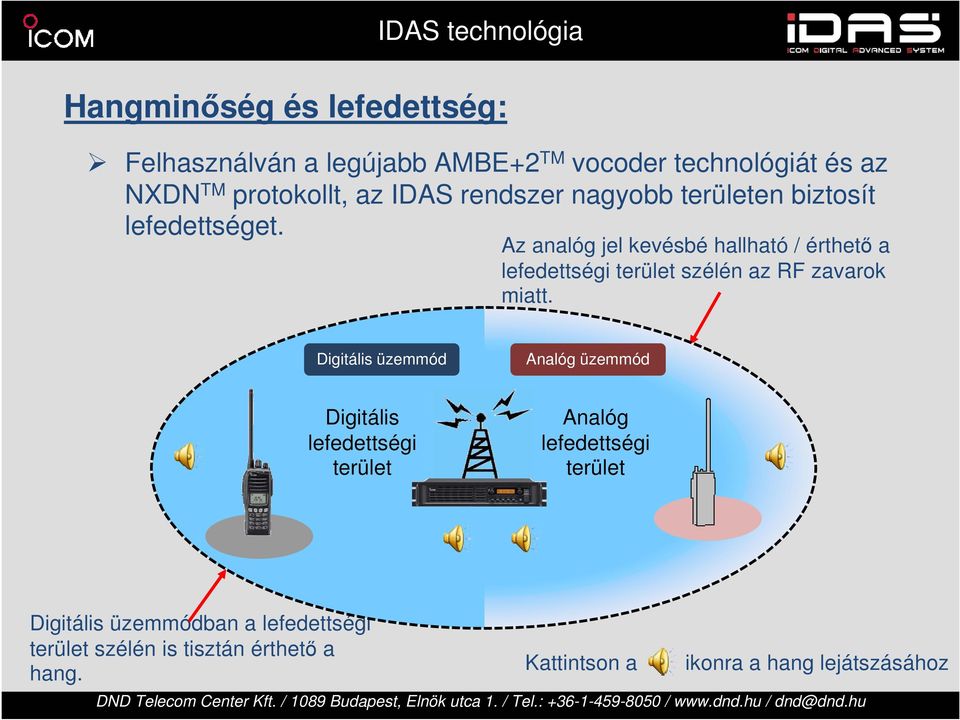

7 IDAS technológia Hangminőség és lefedettség: Felhasználván a legújabb AMBE+2 TM vocoder technológiát és az NXDN TM protokollt, az IDAS rendszer nagyobb területen biztosít lefedettséget. Az analóg jel kevésbé hallható / érthető a lefedettségi terület szélén az RF zavarok miatt. Digitális üzemmód Analóg üzemmód Digitális lefedettségi terület Analóg lefedettségi terület Digitális üzemmódban a lefedettségi terület szélén is tisztán érthető a hang. Kattintson a ikonra a hang lejátszásához

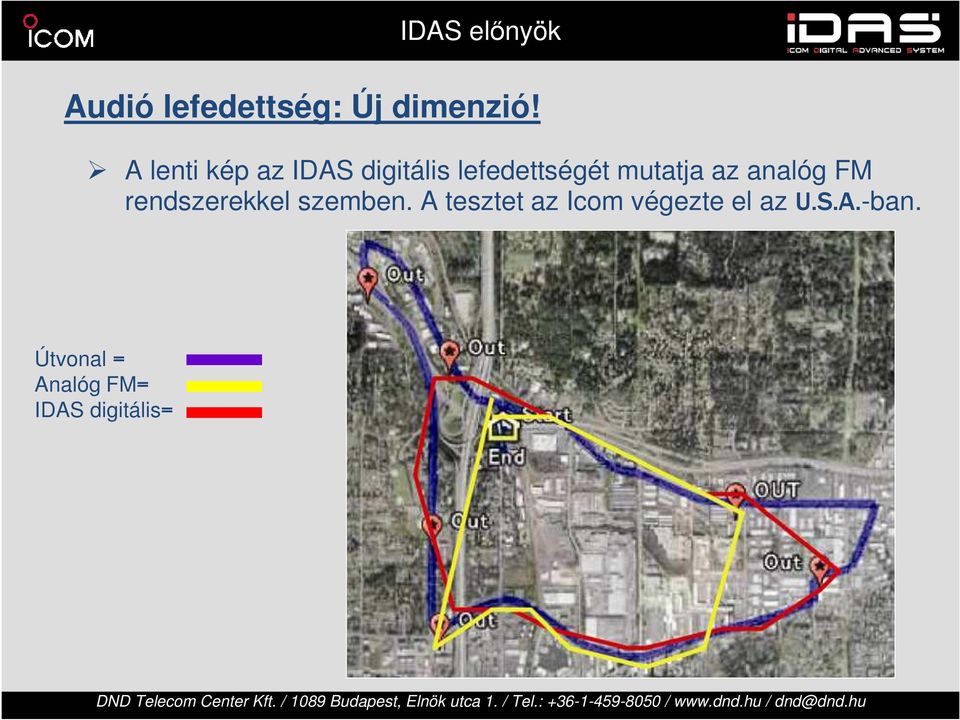

8 IDAS előnyök Audió lefedettség: Új dimenzió! A lenti kép az IDAS digitális lefedettségét mutatja az analóg FM rendszerekkel szemben. A tesztet az Icom végezte el az U.S.A.-ban. Útvonal = Analóg FM= IDAS digitális=

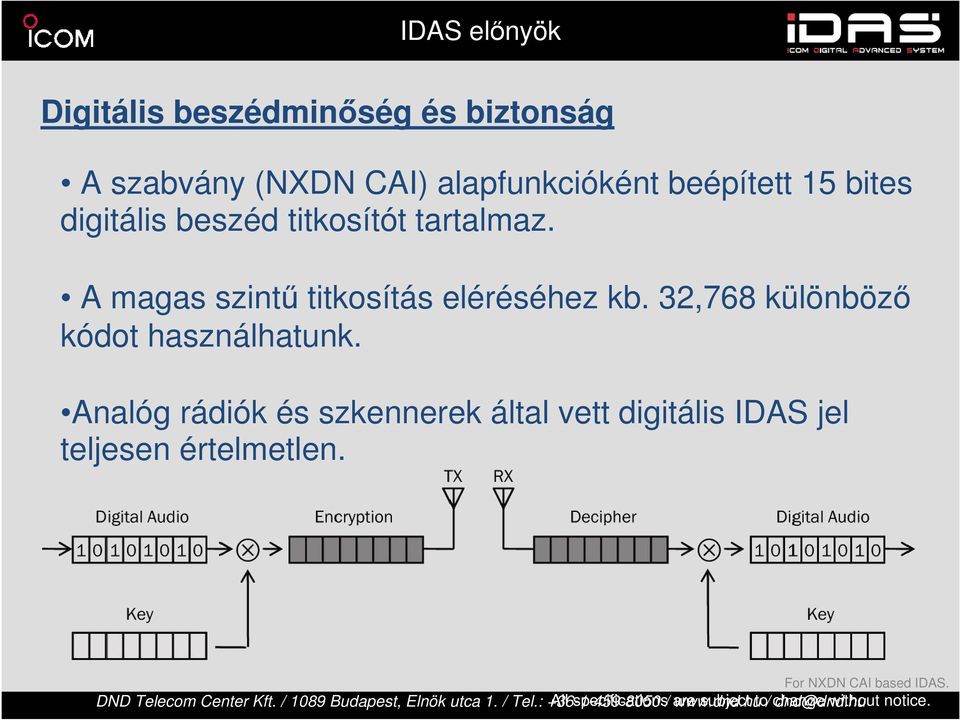

9 IDAS előnyök Digitális beszédminőség és biztonság A szabvány (NXDN CAI) alapfunkcióként beépített 15 bites digitális beszéd titkosítót tartalmaz. A magas szintű titkosítás eléréséhez kb. 32,768 különböző kódot használhatunk. Analóg rádiók és szkennerek által vett digitális IDAS jel teljesen értelmetlen. For NXDN CAI based IDAS. DND Telecom Center Kft. / 1089 Budapest, Elnök utca 1. / Tel.: All specifications / are subject to / change dnd@dnd.hu without notice.

10 IDAS előnyök Analóg FM alapú áramkör Az áramkör architektúra a jelenlegi analóg FM konstrukción alapul, de további digitális alkatrészek is felhasználásra kerültek, mint például a DSP processzor és a vokóder. Adó rész a jelenlegi FM rádiókból átvett Vevő rész a jelenlegi FM rádiókból átvett Adó blokk diagram Binary signal 4-level amplified signal After bandwidth limiting MIC A/D Vocoder processing Frame Sync Control data FEC coding 2-level Bandwidth & limiting Frame 4-level filter structure 4800bps 2400bps D/A VCO PLL 4-level FSK Signal Vevő blokk diagram Sync Processing Bandwidth limiting filter A/D FM detection 4-level FSK Signal SP D/A Vocoder processing Control data FEC coding& Frame Break- down 4-level 2-level 4-level judgment 4800bps 2400bps

11 Analóg és digitális rádiók együttes használata

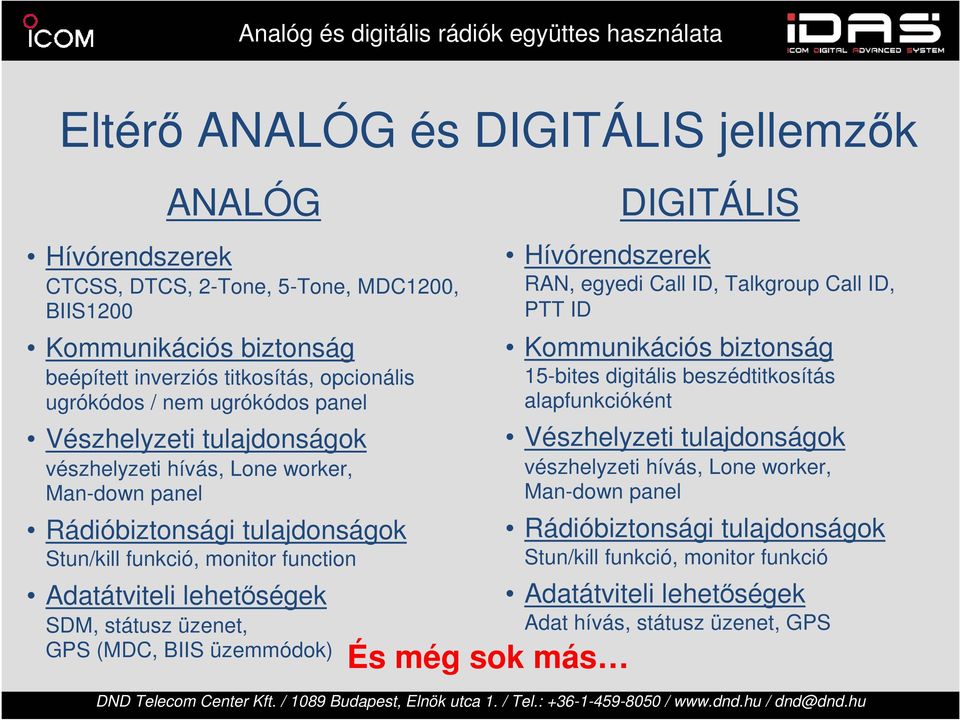

12 Analóg és digitális rádiók együttes használata Eltérő ANALÓG és DIGITÁLIS jellemzők ANALÓG Hívórendszerek CTCSS, DTCS, 2-Tone, 5-Tone, MDC1200, BIIS1200 Kommunikációs biztonság beépített inverziós titkosítás, opcionális ugrókódos / nem ugrókódos panel Vészhelyzeti tulajdonságok vészhelyzeti hívás, Lone worker, Man-down panel Rádióbiztonsági tulajdonságok Stun/kill funkció, monitor function Adatátviteli lehetőségek SDM, státusz üzenet, GPS (MDC, BIIS üzemmódok) És még sok más DIGITÁLIS Hívórendszerek RAN, egyedi Call ID, Talkgroup Call ID, PTT ID Kommunikációs biztonság 15-bites digitális beszédtitkosítás alapfunkcióként Vészhelyzeti tulajdonságok vészhelyzeti hívás, Lone worker, Man-down panel Rádióbiztonsági tulajdonságok Stun/kill funkció, monitor funkció Adatátviteli lehetőségek Adat hívás, státusz üzenet, GPS

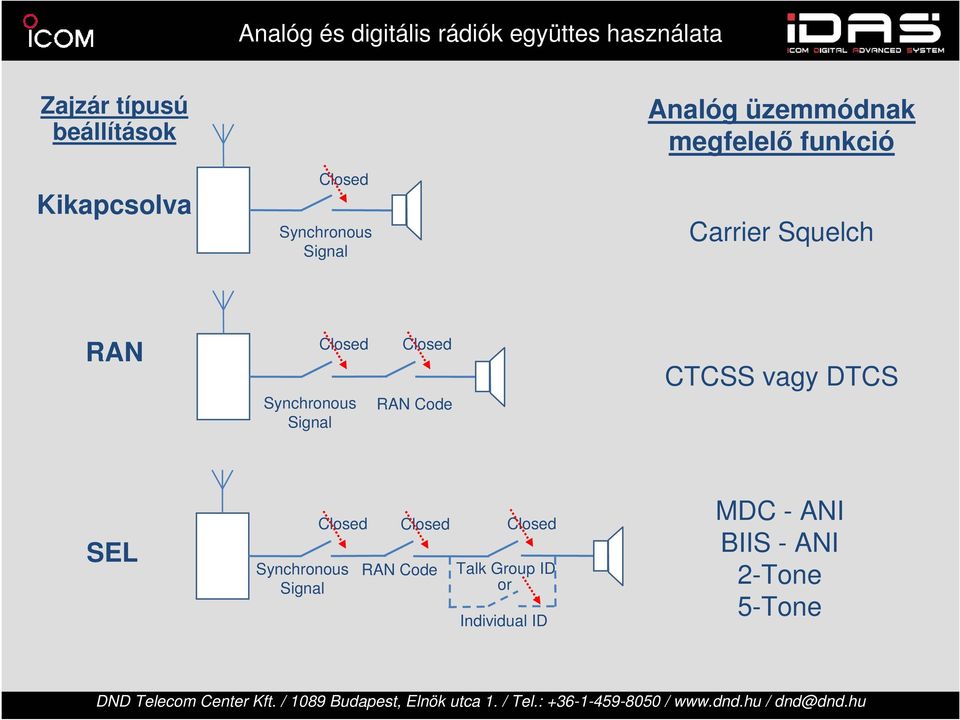

13 Analóg és digitális rádiók együttes használata Zajzár típusú beállítások Analóg üzemmódnak megfelelő funkció Kikapcsolva Closed Synchronous Signal Carrier Squelch RAN Closed Synchronous Signal Closed RAN Code CTCSS vagy DTCS SEL Closed Synchronous Signal Closed RAN Code Closed Talk Group ID or Individual ID MDC - ANI BIIS - ANI 2-Tone 5-Tone

14 Analóg és digitális rádiók együttes használata Egyedi, csoport (talkgroup) és összes tagállomás hívás (digitális üzemmódban) Egyedi hívás Egyedi, egyéni azonosító kódok lehetővé teszik a privát kommunikációt Csoport hívás Egyedi csoport azonosító kódok lehetővé teszik a kommunikációt egy meghatározott csoporttal Összes állomás hívása Egyirányú hívás az összes elérhető tagállomás felé pl. elsőbbségi vészhívás esetén X X X X X X X X X X X X X X X X X X X X X X A csoport X X B csoport C csoport A csoport B csoport C csoport A csoport B csoport C csoport Lehetőség van egy már folyamatban lévő hívásba is becsatlakozni (Late Entry)

15 Analóg és digitális rádiók együttes használata IDAS: A holnap kommunikációja már ma! Rugalmas digitális implementáció Az IDAS rádiók nem egyszerűen digitális rádiók, mivel teljes analóg kompatibilitással bírnak, úgy mint CTCSS / DTCS / 2-TONE/ 5-TONE / BIIS1200 / MDC 1200 / LTR trönk*. A jelenlegi analóg rádió felhasználók a nélkül tudják elkezdeni a digitális rendszerre való áttérést, hogy az komolyabb rendszerkieséssel vagy egyösszegű nagyobb beruházással járna. *NXDN CAI-n alapuló szabványra értendők. Az IDAS dpmr nem kompatibilis a 2-TONE / MDC1200 / LTR jelzésátvitellel.

16 Analóg és digitális rádiók együttes használata Egy példa az analóg rádiók digitálissá történő lecserélésére: Kommunikáció analóg üzemmódban digitális csoportok és analóg rádiók között Kommunikáció digitális üzemmódban a digitális csoporton belül Analóg működés Analóg átjátszó Analóg működés Analóg / digitális átjátszó Digitális üzemmód A csop. analóg B csop. analóg C csop. analóg A csop. analóg B csop. analóg C csop. digitális Digitális üzemmód Analóg Működés Digitális átjátszó Analóg / digitális átjátszó A csop. digitális B csop. digitális C csop. digitális A csop. analóg B csop. digitális C csop. digitális Digitális üzemmód

17 Az IDAS rendszer fejlődési útja

18 Az IDAS rendszer fejlődési útja Konvencionális Trönkölt IDAS konvencionális IDAS egy állomásos trönkölt Egy állomás IC-FR5000/FR6000 sorozat (Digitális / Analóg kettős üzemmódú egy állomásos konvencionális átjátszó) IC-FR5000/FR6000 sorozat UC-FR5000 #01 Trönk kártya Több állomás IDAS konvencionális IP hálózat IC-FR5000/FR6000 sorozat UC-FR5000 #02 Hálózati kontroller Több állomásos konvencionális verzió IDAS több állomásos trönkölt rendszer A jövőben frissíthető (2010 végén elérhető) *A végleges specifikációt és paramétereket még nem határozták meg.

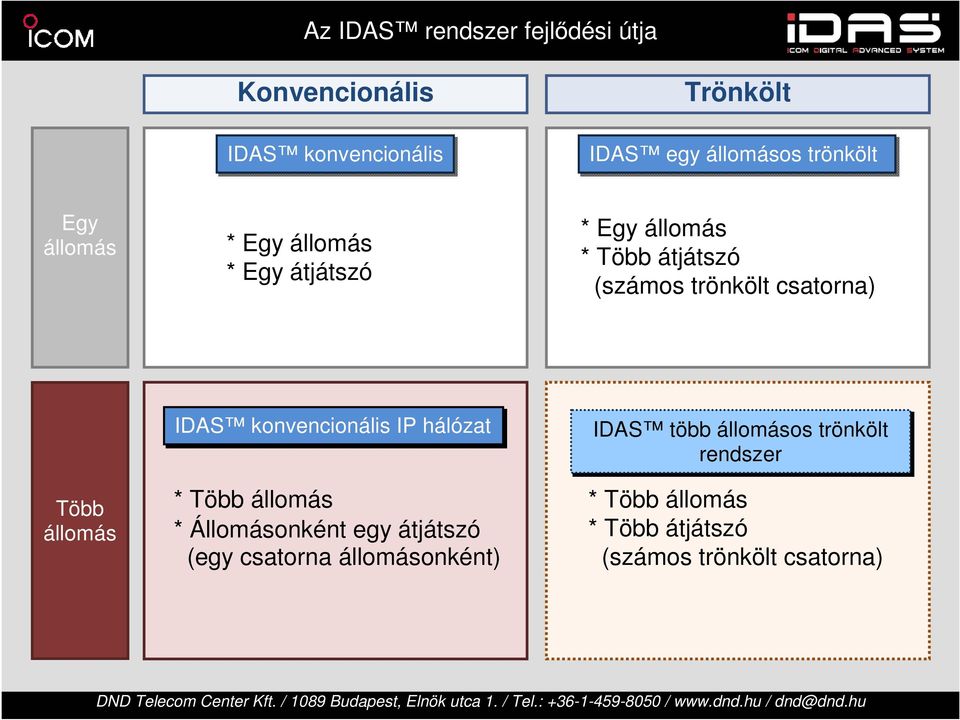

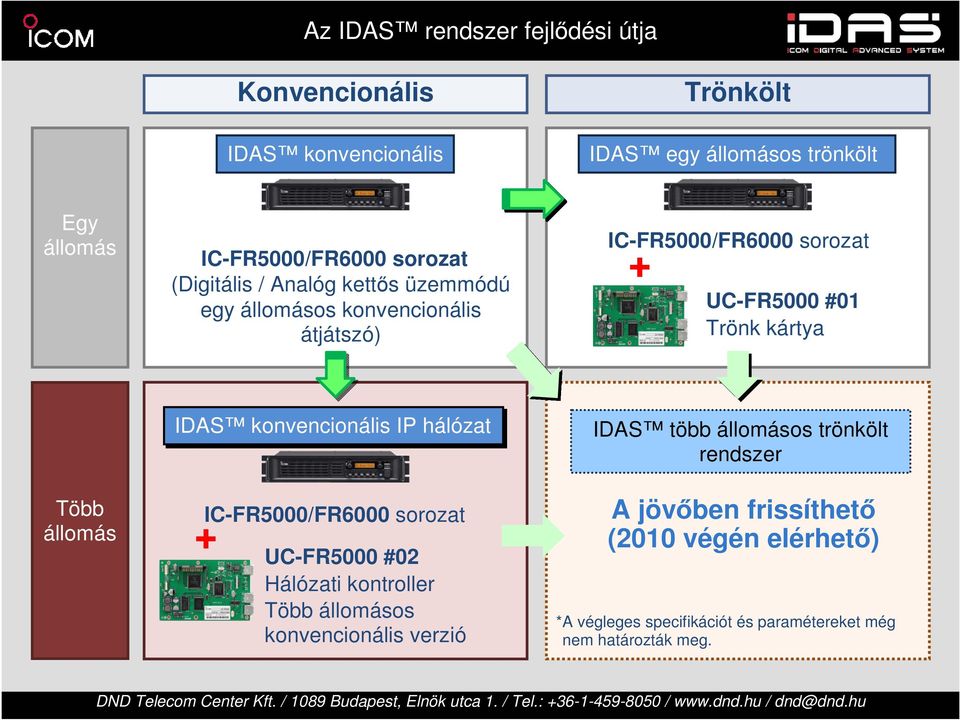

19 Az IDAS rendszer fejlődési útja Konvencionális Trönkölt IDAS konvencionális IDAS egy állomásos trönkölt Egy állomás * Egy állomás * Egy átjátszó * Egy állomás * Több átjátszó (számos trönkölt csatorna) Több állomás IDAS konvencionális IP hálózat * Több állomás * Állomásonként egy átjátszó (egy csatorna állomásonként) IDAS több állomásos trönkölt rendszer * Több állomás * Több átjátszó (számos trönkölt csatorna)

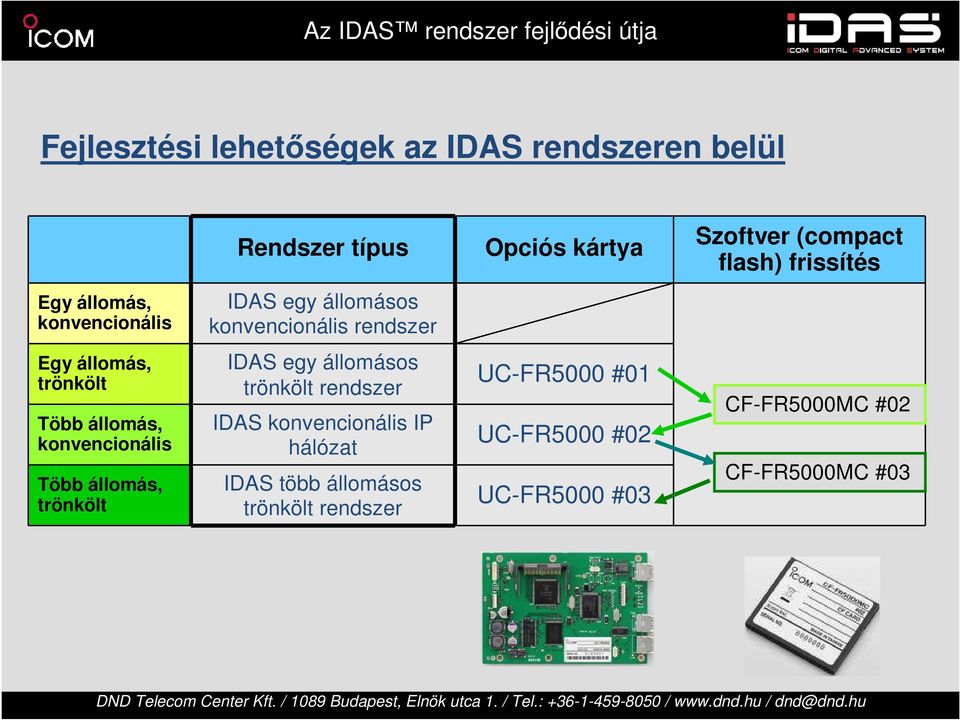

20 Az IDAS rendszer fejlődési útja Fejlesztési lehetőségek az IDAS rendszeren belül Rendszer típus Opciós kártya Szoftver (compact flash) frissítés Egy állomás, konvencionális IDAS egy állomásos konvencionális rendszer Egy állomás, trönkölt Több állomás, konvencionális Több állomás, trönkölt IDAS egy állomásos trönkölt rendszer IDAS konvencionális IP hálózat IDAS több állomásos trönkölt rendszer UC-FR5000 #01 UC-FR5000 #02 UC-FR5000 #03 CF-FR5000MC #02 CF-FR5000MC #03

21 IDAS Termékek

22

23 Legfontosabb tulajdonságok: IP55 por és vízállóság Lítium ion akkumulátor Digitális/analóg vegyes üzemmód NXDN digitális szabványt használ IDAS kézi készülékek VHF kézi adó-vevők: IC-F3162 sorozat UHF kézi adó-vevők: IC-F4162 sorozat CTCSS, DTCS hang és digitális RAN kód Analóg üzemmódban beépített inverziós beszéd titkosító, digitális üzemmódban 15 bites digitális titkosítás Erőteljes hangszórók BTL erősítővel Pontmátrixos kijelző, multifunkciós LCD A digitális funkciók UT-126H panel beépítése után válnak elérhetővé. IC-F3162D és IC-F4162D sorozat beépített digitális funkciókkal kerül szállításra. T-sorozat S-sorozat

24 IDAS kézi készülékek Antenna csatlakozó Programozható gomb [vészhelyzet] Státusz indikátor [foglalt/adás] Csatornaváltó gomb Programozható gomb [oldalsó 1] PTT kapcsoló [PTT] Programozható gomb [oldalsó 2]/[oldalsó 3] Hangszóró Mikrofon Hangerő potméter Többfunkciós csatlakozó [fejszett/programozás] Funkció kijelző Billentyűzet Programozható gombok [P0]- tól [P3]-ig

25 Legfontosabb tulajdonságok: Digitális/analóg vegyes üzemmód NXDN digitális szabványt használ IDAS mobil rádiók VHF mobil rádiók: IC-F5062 sorozat UHF mobil rádiók: IC-F6062 sorozat CTCSS, DTCS hang és digitális RAN kód Analóg üzemmódban beépített inverziós beszéd titkosító, digitális üzemmódban 15 bites digitális titkosítás Pontmátrixos kijelző, multifunkciós LCD Levehető előlap a rugalmas telepítés érdekében (opcionális) Az előlap IP54-es por és cseppálló kivitelű D-sub csatlakozó külső eszközök csatlakoztatására A digitális funkciók UT-126H panel beépítése után válnak elérhetővé. IC-F5062D és IC-F6062D sorozat beépített digitális funkciókkal kerül szállításra.

26 IDAS mobil rádiók Hangerő potméter LED kijelző Fel/le billentyűk Antenna csatlakozó Külső hangszóró csatlakozó D-Sub 25 pólusú csatlakozó Hangszóró Ki/be kapcsoló gomb Mikrofon csatlakozó Programozható gombok Gyújtás kábel DC tápkábel

27 IDAS mobil rádiók További funkció billentyűk Három programozható funkció billentyű, OPFO, OPF1 és OPF2 külön telepíthető. A kényelmes telepítés érdekében az OPFO jel a hátsó D-sub csatlakozóról is levehető. Lehetséges felhasználási helyzetek : Vészhelyzeti hívás esetén A gépkocsit elrabolták A buszt eltérítették A sofőr feltűnő mozdulat nélkül tudja elküldeni a vészhívást.

28 IDAS adó-vevők Taktikai csoport Csatornák taktikai csoportja hozható létre akár külső terephelyen is, ha a szituáció megköveteli. A közösen használt csatornák a ZONE 128-ba tehetők. A taktikai csoport később kint a területen is klónozható a többi F3162/F4162 és F5062 sorozatú rádiókba A csoport B csoport C csoport A csoport B csoport C csoport Minden csoportnak megvan a saját beállítása Taktikai csoport OPC-1532 Mobil mobil klón kábel OPC-1533 Kézi mobil klón kábel OPC-1536 Kézi kézi klón kábel ZONE 128 klónozása A taktikai csoport közös egyedi hívóazonosítót és beszédcsoportot hoz létre a 128-as Zónában, miközben a rádió saját beállításai megmaradnak.

29 IDAS átjátszók VHF átjátszó: IC-FR5000 sorozat UHF átjátszó: IC-FR6000 sorozat Főbb tulajdonságok IDAS digitális és hagyományos analóg üzemmód Digitális/analóg vegyes üzemmód NXDN digitális szabványt használ CTCSS, DTCS hang és digitális RAN kód Analóg üzemmódban beépített inverziós beszéd titkosító, digitális üzemmódban 15 bites digitális titkosítás 12 karakteres pontmátrixos kijelző Kettő darab RF modul hely egy átjátszóban (a második opcionális) Szabványos 19 colos rack szekrénybe helyezhető, 2U magas Két RF modul egy egységben

30 IDAS átjátszók Belső Választó hangszóró gomb Funkció kijelző Hangerő állító Tápfeszültség jelző Adás jelző Foglaltság jelző Programozható gombok Tápkapcsoló Mikrofon/hangszóró csatlakozó TX antenna csatlakozó Hely az opcionális RF modulnak (vagy duplex szűrőnek) Külső hangszóró csatlakozó RX antenna csatlakozó D-SUB 25 pólusú hátsó csatlakozó DC tápkábel csatlakozó

31 IDAS átjátszók 4 csatornás trönk rendszer helykihasználása 12.5 khz analóg 16 RU 6.25 khz digitális 6 RU Controller 10 hellyel kevesebb Controller Controller Controller Power Supply Egy átjátszó házban 2 RF modul fér el 25 pólusú D-SUB csatlakozó LTR trönk vezérléshez és külső eszközöknek

32 Tartozékok

33 Tartozékok kézi készülékekhez Akkumulátor pakk Kézi hangszóró-mikrofon Opcionális panelek Töltők BP-230N Li-Ion 980mAh BP-232N Li-Ion 2000mAh BP-240 teleptartó AAA(LR03) x6 cella Multitöltő BC-121N 6 férőhelyes gyorstöltő Töltési idő: kb. 3 óra BP-232N esetén BC-160 gyorstöltő, töltési idő kb. 3 óra BP-232N akkumulátor esetén BC-119N gyorstöltő, töltési idő kb. 3 óra BP- 232N akkumulátor esetén BC-171 lassú töltő, töltési idő kb. 10 óra BP-232N akkumulátor esetén HM-170GP GPS-es hangszóró-mikrofon BIIS és digitális adatátitelhez. IP57 por és vízállóság. HM-169 robosztus hangszóró-mikrofon IP57 por és vízállóság. HM-168 kompakt hangszóró-mikrofon IPX7 vízállóság. HM-159SC teljes méretű tartós kézi-mikrofon csavaros rögzítéssel. HM-131SC kompakt és tartós ház csavaros rögzítéssel. UT-109R titkosító panel 32 titkosító kóddal UT-110R rolling kódos beszédtitkosító 1020 titkosító kóddal UT-124R Man down unit: automatikusan vészhívó jelet küld ha a rádió vízszintes állapotba kerül. UT-126H digitális egység: 6.25kHz-es sávszélességű digitális adást biztosít

34 Tartozékok kézi készülékekhez Kéz nélküli kommunikáció VS-1SC vox/ptt egység A VOX (hangvezérelt adás) funkcióval a PTT gomb megnyomása nélkül adásra kapcsol a rádió, ha egy bizonyos hangerősség feletti hangot hall. Ha a beszéd megszűnik, úgy az adás megszűnik és visszaáll vételi üzemmódba. HS-94: Fülre akasztható hallgató, flexibilis boom mikrofon HS-95: Fej mögött rögzíthető hallgató, flexibilis boom mikrofon HS-97: Gége mikrofon, melyet a nyakon lehet rögzíteni

35 Tartozékok mobil készülékekhez Külső hangszórók Kézi mikrofon Opcionális panelek SP-5 nagy külső hangszóró HM-152 standard mikrofon UT-109R titkosító panel 32 titkosító kóddal SP-10 közepes méretű külső hangszóró SP-22 kompakt és könnyen rögzíthető külső hangszóró HM-152T DTMF mikrofon UT-110R rolling kódos beszédtitkosító 1020 titkosító kóddal Asztali mikrofon SM-25 asztali mikrofon diszpécser központba HM-148 nagy strapabíróságú dinamikus mikrofon UT-126H digitális egység: 6.25kHz-es sávszélességű digitális adást biztosít

36 Flexibilis rögzítés Alap kiépítés Elkülönített rádió fej RMK-3 elkülönítő szett Rögzítés a standard beépítő kerettel Rögzítés az elkülönítő szettel Rádió feletti rögzítés Keretre rögzítés Függesztett rögzítés

37 Átjátszó tartozékok csatorna modul VHF csatorna modul: UR-FR5000 sorozat UHF csatorna modul: UR-FR6000 sorozat Főbb tulajdonságok A csatorna modul önálló átjátszóként is üzemel Külön üzemeltethető és programozható Az előlapi LED kijelzők mutatják mindkét csatorna állapotát Praktikus csatornabővítési lehetőség Egycsatornás átjátszó 19-es rack szekrénybe, 2U magas UR-FR5000 vagy UR-FR6000 installálása Kétcsatornás átjátszó 19-es rack szekrénybe, 2U magas

38 Átjátszó tartozékok trönk / hálózati panel IDAS trönk és hálózati vezérlő kártya: UC-FR5000 Főbb tulajdonságok UC-FR5000 trönk/hálózati vezérlő kártya installálható az IC-FR5000/FR6000 sorozatú átjátszókba A kívánt rendszer típusától függően 3 féle UC-FR5000 panel installálható (#1, #2, #3) Rear View Trönk és hálózati vezérlést tesz lehetővé minden további helyigény nélkül. (UC-FR5000 #2 esetén) IC-FR5000 sorozatú átjátszó vagy UR-FR5000 sorozató csatorna modul UC-FR5000 telepítése Trönkölt átjátszó

39 További eszközök, alkalmazások

40 Alkalmazások - PC parancsok Számítógépről adható parancsok digitális üzemmódban Általános beállítások Ismeretlen vagy illegális üzenet ismétlése Automatikus riport KI/BE Rádió információ Firmware információk lekérése Klónozási megjegyzésekhez való hozzáférés Felhasználói interfész SW beállítás reszetelése AF hangerő beállítás PTT vezérlés Billentyűzet vezérlés LCD és szöveg vezérlés Memória csatornák Csatorna memória választás RF teljesítmény vezérlés Titkosítás vezérlés Belső állapot és hardware vezérlés Adó/vétel vezérlés PLL/TX/RX nyitás vezérlés Átjátszó funkciók vezérlése Mikrofon vezérlés Vétel vezérlés Audió vezérlés AUX1-AUX4 vezérlés

41 Alkalmazások - PC parancsok Vezérlése és/vagy ellenőrzése egy rádiónak vagy átjátszónak rádiófrekvencián keresztül vagy vagy Külső eszköz vezérlése Előre beállított parancs küldése Interfész doboz Interfész doboz Interfész doboz

42 Alkalmazások Távoli átjátszó vezérlés Távoli átj tjátsz tszó vezérlése Egyszerű távoli vezérlés és monitorozás is elérhető IP hálózaton keresztül az opcionális UC-FR5000 trönk panellel. Funkciók Program ellenőrzés Távoli vezérlés Állapot ellenőrzés GPS adat Hálózati csatlakozás LAN Internet böngésző UC-FR5000 főmenüje :programbeállítások elvégzése :MCH választás, Tx és Rx :hőmérséklet, Tx/Rx PLL állapot, UPLINK jel erősség, stb. :kimenő GPS adat : hagyományos 10/100 Ethernet csatlakozás : a beállítások internet böngészőkkel hajthatók végre (pl.: Internet Explore)

43 Alkalmazások Konvencionális működés Hagyományos működési üzemmód Lehetővé teszi az átjátszó vezérlését Ethernet hálózaton keresztül egy konzol segítségével. Továbbá lehetőség van a távoli bázis állomás és diszpécser funkciók használatára. Az IC-FR5000/FR6000 átjátszóba 1 vagy 2 csatornamodult lehet beletenni. Állomás Mindegyik csatorna külön vezérelhető mint egy önálló hagyományos átjátszó. Konzol S U RX S U S U TX IC-FR5000/FR6000 UC-FR5000 Ethernet Csatorna modul

44 Alkalmazások Trönkölt működési üzemmód Trönkölt működési üzemmód Konfigurálja be trönk rendszerét Ethernet hálózaton keresztül konzol segítségével. Állomás RX TX Több mint 2000 helyi előfizetői egység (SU, Subscriber unit) regisztrálható állomásonként. A helyi előfizetői egységek folyamatosan monitorozzák az átjátszóból érkező jeleket a többi SU hívásainak fogadás valamint trönk információk fogadása érdekében. konzol Ethernet IC-FR5000/FR6000 UC-FR5000 Csatorna modul RX TX IC-FR5000/FR6000 UC-FR5000 Csatorna modul RX TX IC-FR5000/FR6000 UC-FR5000 Csatorna modul S U S U S U S U S U S U S U S U S U

45 Alkalmazások IP hálózati megoldások Széles területi lefedettség hagyományos IP hálózati megoldásokkal Elosztó központ 1 Átjátszó bázis állomás Központi iroda IP IP hálózat hálózat Elosztó központ 2 Diszpécser konzol Átjátszó bázis állomás Az összes átjátszón történő egyidejű hívás Egyedi hívás, csoport hívás és összes állomás hívás átjátszónként

46 IDAS egy állomásos trönkölt rendszer IDAS egy állomásos trönkölt rendszer

47 IDAS egy állomásos trönkölt rendszer IDAS egy állomásos trönkölt rendszer Ethernet Hátsó nézet

48 IDAS egy állomásos trönkölt rendszer IDAS egy állomásos trönkölt rendszer: LTR TM -hez hasonló Az IDAS trönkölt rendszer az LTR TM trönkölt rendszerhez hasonló elosztott csatornával rendelkezik, amely azt jelenti hogy nincs szükség dedikált kontroll csatornára. Ennek megfelelően minden csatorna felhasználható beszédkommunikációra. Másodlagos csatorna A másodlagos csatorna növeli az IDAS rendszer működési megbízhatóságát. Amennyiben az átjátszó elsődleges csatornája működésképtelenné válik, úgy a megadott másodlagos csatorna automatikusan átveszi a helyét a hibás modulnak. Példa normál működési üzemmódra Elsődleges csatorna Másodlagos csatorna Példa rendszerkarbantartás esetére Elsődleges csatorna X Karbantartás alatt Másodlagos csatorna

49 IDAS egy állomásos trönkölt rendszer IDAS egy állomásos trönkölt rendszer: A felhasználó szemszögéből Egyszerűség: A felhasználónak csak minimális betanítás szükséges. Habár az IDAS egy állomásos trönkölt rendszere akár 30 csatornából és 2000 felhasználóból is állhat, még a ki nem oktatott felhasználók is képesek a rendszer alapfunkcióit használni, úgy mint csoporthívás saját csoportnak. Ez mindössze egy PTT gombnyomásból és beszédből álló folyamat. Minimális betanítás után a különböző csoportok hívása illetve egyedi hívások kezdeményezése is könnyen megvalósítható.

50 IDAS konvencionális IP hálózat DND Telecom Center Kft. / 1089 Budapest, Elnök utca 1. / Tel.: All specifications / are subject to / change dnd@dnd.hu without notice.

51 IDAS konvencionális IP hálózat Rendszer felépítés Állomás 2 Állomás 1 IP hálózat Állomás 3 RC-FS10 diszpécser szoftver RC-FS10 diszpécser szoftver

52 IDAS konvencionális IP hálózat IDAS adatfolyam: beszédcsomagok küldése a hálózaton Felmenő beszéd Állomás 2 RF Állomás 1 Átjátszó link (IP) RF RF Távoli kommunikátor (IP) Átjátszó link (IP) Állomás 4 Átjátszó link (IP) Állomás 3 RF RF IDAS diszpécser szoftver

53 IDAS konvencionális IP hálózat IDAS beszéd folyam: beszédcsomagok küldése a hálózaton Állomás 1 Átjátszó link (IP) Állomás 2 RF RF Átjátszó link (IP) Távoli (IP) kommunikátor Állomás 4 Átjátszó link (IP) Állomás 3 RF RF IDAS diszpécser szoftver

54 IDAS konvencionális IP hálózat Egyike a legegyszerűbb digitális több állomásos (nem trönkölt) rendszereknek Konvencionális rendszer = 1 csatorna állomásonként Rendszer bővíthetőség: Maximum 16 átjátszóig (állomásig) Hardware követelmény: 1 db UC-FR5000 #02 mindegyik átjátszóba IP diszpécser: RC-FS10 távoli diszpécser központ Egy IDAS beszédcsatorna csak 13kbps sávszélességet igényel (irányonként) Nem szükséges semmilyen vezérlő / regisztráló / admin szerver A végponti rádiók ugyan úgy működnek, mint egy hagyományos rendszerben (= Kenwood rádiókkal is együtt működik)

55 IDAS konvencionális IP hálózat Extrém példa: Maximális 16 állomással a hálózatban RF Állomás 1 RF RF RF Állomás 2 Állomás 3 Állomás 4 Állomás 5 Állomás 6 RF RF RF Állomás 16 RF Állomás 7 RF Állomás 15 Átjátszó linkek (IP) RF Állomás 8 RF RF Állomás 14 RF Állomás 13 Állomás 12 RF Állomás 11 RF Állomás 10 RF Állomás 9 RF Távoli kommunikátor (IP)

56 IDAS konvencionális IP hálózat Egyszerűsített beállítási procedúra 5 lépésben 1) Fizikailag építse be az UC-FR5000 #02 panelt mindegyik átjátszóba 2) Csatlakoztassa a PC-hez és konfigurálja az IP beállításokat 3) Engedélyezze a Multisite Operation funkciót

57 IDAS konvencionális IP hálózat Egyszerűsített beállítási procedúra 5 lépésben 4) Írja be a megfelelő IP címet mindegyik átjátszóba

58 IDAS konvencionális IP hálózat Egyszerűsített beállítási procedúra 5 lépésben 5) Kattintson a write gombra a mentéséhez For NXDN CAI based IDAS. DND Telecom Center Kft. / 1089 Budapest, Elnök utca 1. / Tel.: All specifications / are subject to / change dnd@dnd.hu without notice.

59 IDAS diszpécser szoftver Az RC-FS10 diszpécser szoftver

60 IDAS diszpécser szoftver Az RC-FS10 diszpécser szoftver Az RC-FS10 távoli vezérlő központ egy IP hálózaton csatlakozó virtuális (diszpécser) központot hoz létre Windows PC-n. A rádió fizikailag bárhol lehet a világban, ha a hálózati beállítás megfelelően lett elvégezve.

61 IDAS diszpécser szoftver Az RC-FS10 diszpécser szoftver For NXDN CAI based IDAS. DND Telecom Center Kft. / 1089 Budapest, Elnök utca 1. / Tel.: All specifications / are subject to / change dnd@dnd.hu without notice.

62 IDAS diszpécser szoftver RC-FS10 virtuális rádió / diszpécser szoftver Mindegyik címkéhez különböző átjátszók beállításai programozhatók. (Összesen 8 beállítás = 8 átjátszó/állomás) 40 programozható gomb különböző funkciókhoz Hangerősség állítás és virtuális monitoring Napló Azonosítási információk DTMF kód bevitel SDM beállítások Státusz beállítás Virtuális PTT gomb

63 IDAS diszpécser szoftver Az RC-FS10 diszpécser szoftver CT-24 digitális beszéd konverter (tartozék) A tartozék CT-24 digitális beszéd konverter digitális/analóg konverziót végez, valamint hardware kulcs szerepe van. A szoftver nem működik, ha CT-24 nincs csatlakoztatva. Az opcionális CT-23 PTT mikrofon adapterrel SM-25 asztali mikrofont lehet csatlakoztatni a számítógéphez. (CT-23 nélkül hagyományos PC fejszettet is használhatunk) CT-23 Mikrofon PTT adapter (opcionális)

64 IDAS diszpécser szoftver Az RC-FS10 diszpécser szoftver Az RC-FS10 szoftver épp úgy működik, mintha csak egy rádió lenne telepítve a hálózatba kötött átjátszó közelébe. A rádió RF jele helyett a kommunikáció IP hálózaton keresztül történik. Állomás 1 RF Átjátszó link (IP) Átjátszó link (IP) Állomás 2 RF Távoli kommunikátor (IP) Átjátszó link (IP) RF Állomás 4 RF Állomás 3 IDAS diszpécser szoftver

65 IDAS diszpécser szoftver Az RC-FS10 diszpécser szoftver Mindegyik átjátszóhoz 8 db RC-FS10 csatlakoztatható (elméletileg 16 átjátszó x 8 RC-FS10 = 128 RC-FS10 lehet a hálózatban) RC-FS10 link (IP) RC-FS10 link (IP) RC-FS10 link (IP) RC-FS10 link (IP) (IP) RC-FS10 link RC-FS10 link (IP) RC-FS10 link (IP) RC-FS10 link (IP) 7 8 Átjátszó link (IP) RF Átjátszó link (IP) For NXDN CAI based IDAS. DND Telecom Center Kft. / 1089 Budapest, Elnök utca 1. / Tel.: All specifications / are subject to / change dnd@dnd.hu without notice.

66 IDAS diszpécser szoftver For NXDN CAI based IDAS. DND Telecom Center Kft. / 1089 Budapest, Elnök utca 1. / Tel.: All specifications / are subject to / change dnd@dnd.hu without notice.

67 2 1 RC-FS10 link (IP) RC-FS10 link (IP) RC-FS10 link (IP) IDAS diszpécser szoftver Az RC-FS10 diszpécser szoftver Amennyiben átjátszók különböző csoportját kell figyelni, úgy az RC-FS10 8 különböző hálózaton lévő beszédforgalmat tud egyszerre figyelni.* RC-FS10 link (IP) (IP) RC-FS10 link IDAS diszpécser szoftver RC-FS10 link (IP) RC-FS10 link (IP) RC-FS10 link (IP) 7 8 *Az átjátszó csoportok számával megegyező számú CT-24 dekódert szükséges csatlakoztatni a számítógéphez, független a szimultán beszéd folyam számától.

68 IDAS diszpécser szoftver

69 IDAS diszpécser szoftver RC-FS10 beállítási procedúra (az átjátszóban): 1)Engedélyezze a Remote Dispatch funkciót 2)Írja be a PC IP címét, ahol az RC-FS10 telepítve lett

70 IDAS diszpécser szoftver RC-FS10 beállítási procedúra (az átjátszóban): 3) Kattintson a write gombra a mentéséhez

71 IDAS diszpécser szoftver RC-FS10 beállítási procedúra (a számítógépen): 1)Telepítse az RC-FS10 szoftvert és a CT-24 USB drivert, csatlakoztassa a CT-24-et az USB portba. 2)Futtassa a telepített RC-FS10 szoftvert és nyissa meg a beállítások menüpontot Super User módban. 3)Az 1-es állomás Tab setting menüjét kapcsolja be.

72 IDAS diszpécser szoftver RC-FS10 beállítási procedúra (a számítógépen): 4) A hálózati beállításoknál állítsa be az átjátszó IP címét, amihez csatlakozni szeretne.

73 IDAS diszpécser szoftver RC-FS10 beállítási procedúra (a számítógépen): 5) Végezzük el a képen látható beállítást. A csatorna neve esetünkben Testing-GRP.

74 IDAS diszpécser szoftver RC-FS10 beállítási procedúra (a számítógépen): 6) Írjunk be egy megfelelő célcsoport azonosítót a Dest ID" ablakba és térjünk vissza a főképernyőhöz. (Egyéb beállítások tekintetében a gyári default értékek szerepelnek. TX/RX RAN 1 = alapértelmezett, Digital Squelch OFF = alapértelmezett, Talkgroup ID 1 = alapértelmezett, Unit ID 1 = alapértelmezett változtassa meg ha már használatban van

75 IDAS diszpécser szoftver RC-FS10 beállítási procedúra (a számítógépen): 7 ) Kattintson a létrehozott Group Call (csoporthívás) gombra, majd kattintson a PTT gombra. Ezzel máris beszélhetünk a meghívott csoporthoz. (Mivel a digitális zajzár alapértelmezetten ki van kapcsolva, ezért a szelektív hívástól függetlenül mindent hallani fogunk.)

76 IDAS diszpécser szoftver Az RC-FS10 diszpécser szoftver Mivel az RC-FS10 diszpécser szoftver egyszerűsége lévén nem biztos hogy a legjobb megoldás összetett diszpécseri feladatok ellátására, kérje eladója segítségét és személyi igényekre szabottan az Icom által biztosított SDK segítségével komplexebb programok is megvalósíthatók.

77 IDAS diszpécser szoftver Az RC-FS10 diszpécser szoftver Korlátozások: Az RC-FS10 nem működik IDAS egy állomásos trönkölt rendszerekben. (egyenlőre!) Az átjátszós rendszer típusa Egy állomás, konvencionális + UC-FR5000 #01 Egy állomás, trönkölt (UC-FR5000 #01) Több állomás, konvencionális (UC-FR5000 #02) Több állomás, trönkölt (hamarosan) Csatlakoztatható? Yes (3/állomás) Nem Igen (8/állomás) Igen (terv)

78 Konvencionális IP hálózat felhasználási példák

79 Konvencionális IP hálózat felhasználási példák Példa 1: Földrajzilag elkülönített területek Kukoricamező Feldolgozó üzem Gyár

80 Konvencionális IP hálózat felhasználási példák Példa 1: Földrajzilag elkülönített területek Szükséges eszközök a rendszer üzembe helyezéséhez a mezőn és a feldolgozó üzemben: 1 x IC-FR5000/FR6000 sorozatú átjátszó 1 x UC-FR5000 #02 (IDAS több állomásos konvencionális) 1 x xdsl típusú Internet hozzáférés fix IP címmel 1 x VPN vagy egyéb zárt hálózat 1 x Windows PC (beállításhoz) + Antenna, duplexer, szűrők, koax kábel, csatlakozók, tápegység, villámvédelem, rack szekrény, Ethernet kábelek, hub/router + Mobil rádiók
