1 Nagy teljesítőképességű DC hajtás A megoldások platformja 25A 7400A 400V/575V/690V Kétnegyedes vagy négynegyedes működés 1108 Budapest, Venyige u Budapest, Pf Tel: (1) ; Fax: (1) info@controlvh.hu; Honlap:

2 Mentor MP a csúcsminőségű egyenáramú (DC) hajtás 25A 7400A, 400V / 575V / 690V A Mentor MP a Control Techniques 5. generációs DC hajtása, amely tartalmazza a piacvezető Unidrive SP intelligens AC hajtásban megvalósított vezérlő/szabályozó platformot. Az így kialakított Mentor MP a jelenleg kapható legkorszerűbb DC hajtás, amely a legkiválóbb működési tulajdonságokat és a legsokoldalúbb rendszer-összeállítási képességeket nyújtja. A vezérlő/szabályozó rendszer feljavítása DC motorok sokasága működik különféle alkalmazásokban szerte a világon. Ezek többsége könnyen alkalmassá tehető a további üzemben tartásra. A DC hajtás feljavítása lehetővé teszi a motor maximális teljesítőképességének kihasználását, a rendszer megbízhatóságának növelését és a korszerű szabályozóeszközökkel való digitális kapcsolattartást az Ethernet és a terepi buszos hálózatok felhasználásával. A leállási idő a minimumra csökkenthető, mivel csak a hajtás cseréjére van szükség. A DC hajtástechnika tartja pozícióját A DC hajtástechnika továbbra is költséghatékony, jó hatásfokú és egyszerűen megvalósítható. Új alkalmazások számára a DC számos előnyt nyújt, különösen érvényes ez a visszatápláló és a nagy teljesítményű alkalmazásokra. Egyszerűen végrehajtható feljavítás A Mentor MP szerkezeti kialakítása lehetővé teszi a Mentor II könnyű lecserélését. Fizikai méreteik és csatlakozási elrendezésük megegyezik. Szoftveres eszköztár áll rendelkezésre az új platformra történő áttérés megkönnyítéséhez. Fő célkitűzésünk a megbízhatóság és a teljesítőképesség növelése. A DC hajtásrendszer feljavítása megvalósítható a motor kicserélése nélkül, a legkevesebb állásidő és termékveszteség mellett. 2

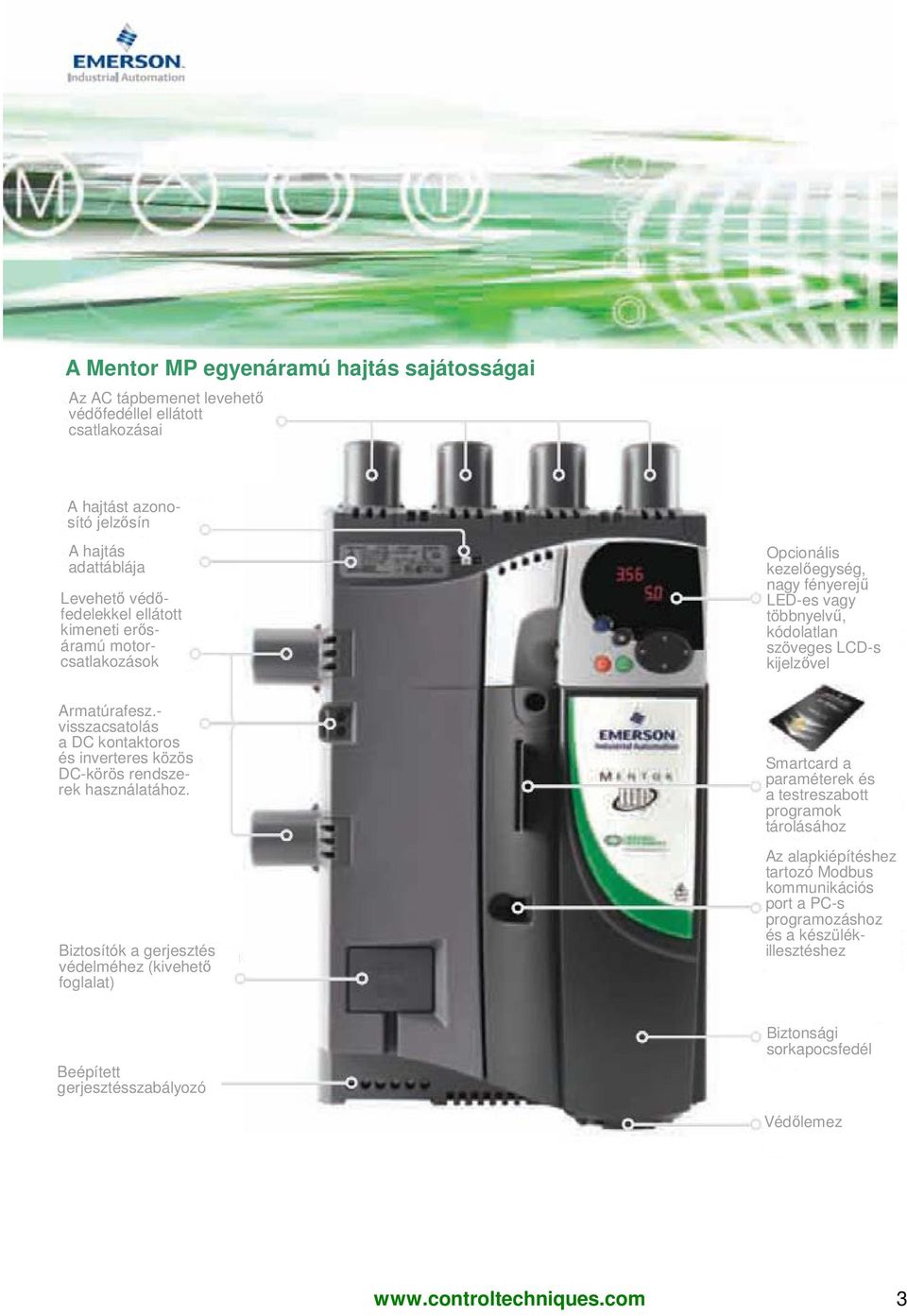

3 A Mentor MP egyenáramú hajtás sajátosságai Az AC tápbemenet levehető védőfedéllel ellátott csatlakozásai A hajtást azonosító jelzősín A hajtás adattáblája Levehető védőfedelekkel ellátott kimeneti erősáramú motorcsatlakozások Opcionális kezelőegység, nagy fényerejű LED-es vagy többnyelvű, kódolatlan szöveges LCD-s kijelzővel Armatúrafesz.- visszacsatolás a DC kontaktoros és inverteres közös DC-körös rendszerek használatához. Biztosítók a gerjesztés védelméhez (kivehető foglalat) Smartcard a paraméterek és a testreszabott programok tárolásához Az alapkiépítéshez tartozó Modbus kommunikációs port a PC-s programozáshoz és a készülékillesztéshez Beépített gerjesztésszabályozó Biztonsági sorkapocsfedél Védőlemez 3

4 3 univerzális opciós modulrekesz a kommunikáció, I/O, kiegészítő visszacsatolás eszközei és az automatikus mozgásvezérlők számára Kommunikációs port külső gerjesztésszabályozóhoz vagy párhuzamos hajtásokhoz Erős felépítésű kábelrendező, amely földelési pontot biztosít az árnyékolt vezérlőkábelek számára Dugaszolható sorkapcsok az I/O, relék, fordulatszámlálóvisszacsatolás és az armatúraáramkör finombeállítására szolgáló tesztelőkivezetés számára 4

5 Az intelligens DC hajtástechnika úttörő megoldásai Az elmúlt 35 év során a Control Techniques a DC hajtástechnika számos úttörő megoldását vezette be, amelyek ma már általánosan elfogadottak. Ezek közé tartozik az első digitális DC hajtás és a programozható önműködő vezérlőt elsőként alkalmazó DC hajtás. Mintaszerű előéletünk és a DC hajtástechnikában szerzett szaktudásunk a biztosítéka annak, hogy a Mentor MP kiválóan felhasználható az alkalmazások lehető legszélesebb körében. Élvonalbeli vezérlési/szabályozási megoldások a DC hajtásban A Control Techniques az AC és DC hajtásmegoldások gazdag választéknak birtokosa. A legjobb megoldáshoz vezető tárgyilagos tanácsot adjuk, amely megfelel az Ön alkalmazási igényeinek, és megteremti a továbbfejlesztés lehetőségét. A Mentor MP örökli a világelsőként számon tartott vezérlő/szabályozó platformot és szoftveres eszköztárat a Control Techniques AC hajtásaitól, így az Ön számára nyitva áll az AC hajtásrendszerre való áttérés lehetősége, ha alkalmazási követelményei úgy alakulnak. A Control Techniques szabadalommal kívánja védeni a Mentor MP-ben megvalósított egyedülálló megoldását. A teljesítményáramkörök és a vezérlés közötti galvanikus elválasztás amely az AC hajtások standard sajátossága meghibásodás esetén megvédi a vezérlőáramköröket és a hozzájuk kapcsolódó készülékeket az erősáramú fokozatok nagyfeszültségétől. A Mentor MP egy új eljárást alkalmaz a galvanikus leválasztásra, ami nem befolyásolja a hajtás teljesítőképességét és megbízhatóságát. Együttműködni egy szállítóval, aki nagy hozzáértéssel és beleéléssel kezeli a DC hajtástechnikát, ez igazán előnyös számunkra. 5

6 Szakértelmünk az Ön iparágában Szakértelmünk az iparágak széles körére terjed ki, ami azt jelenti, hogy ideális partnerek vagyunk az egyenáramú megoldások területén. A Mentor MP jellemző alkalmazásai: Daruk és emelőművek Próbapadok és dinamométerek Mágneses markolók Felvonók Gumiabroncs- és gumigyártás Fémfeldolgozás Dróthúzás Papíripar Tengeri létesítmények Csévélők Extrúderek Üvegipar Anyagmozgatás Vásárterek Vezérorsó-hajtások Aprítóművek Aktív előtét DC-körrel összekapcsolt hajtásrendszerekhez Globális műszaki szolgálat A DC hajtástechnika egyik piacvezető vállalataként fogékonyak vagyunk az Ön igényeire. A Control Techniques 91 hajtásközpontja és disztribútora gondoskodik róla, hogy a szerviz, terméktámogatás és szakértelem szinte a következő sarkon rendelkezésre álljon szerte a világon. Környezetbarát felhasználás Meglévő DC motorok újrafelhasználása Nagy hatékonyságú megoldás Megfelelés az RoHS előírás követelményeinek Egyszerűen megvalósítható visszatápláló megoldás Újrafelhasználhatóság Nincs szükség új motorra A DC hajtások és motorok hatásfoka sok AC hajtáséval egyenértékű A Mentor MP gyártása során ólommentes eljárásokat alkalmaznak A Mentor MP lehetővé teszi a mechanikai energia könnyen megvalósítható visszatáplálását a hálózati tápegységbe Gyakorlatilag a Mentor MP összes szerkezeti eleme alkalmas az újrafelhasználásra 6

7 Emerson motor- és hajtásmegoldások A Control Techniques Mentor MP típusú DC hajtásai és a Leroy Somer DC motorjai tökéletes Emerson megoldást nyújtanak. Mindkét vállalat élvonalbeli minőséget és technológiát szolgáltat ahhoz, hogy a motorok és hajtások lehető legjobb kombinációjával tudja vevőit ellátni. A kiváló hatásfokú DC motorok alkalmazása és a hozzájuk illeszkedő változó fordulatszámú szabályozás energiaoptimalizált megoldást eredményez. Nagyobb teljesítményű DC motorok A Control Techniques számára elérhetőek a DC motorok választékának azok a tartományai, amelyek lehetővé teszik a Mentor MP DC hajtások teljesítménytartományának teljes lefedését. A Leroy Somer szögletes házú LSK típusú DC motorjai Teljesítménytartomány: 4.7 kw 750 kw Házméret: IP23S fokozatú csepegő víz elleni védelem S1 üzemmód PTC (Positive Temperature Coefficient) termisztorok IC06-os mesterséges szellőztetésű hűtés, szabványos poliészterszűrő alkalmazásával H osztályú szigetelés 3 fázisú teljesen vezérelt hídkapcsolású táplálás Bármely pozícióban elhelyezhető elosztószekrény Felépítmény a mesterséges szellőztetéshez Tachométergenerátor típusa: RE0444 Növekményes és abszolút enkóderek 7

8 Megnövelt szabályozási teljesítőképesség Tökéletesebb motorgerjesztés-szabályozás A Mentor MP hajtások mindegyikének normál tartozéka a motorgerjesztés-szabályozó, amely kiváló gerjesztésszabályozást nyújt a DC motorok többségéhez. Az alábbi körülmények fennállása esetén azonban ajánlatos az FXMP25 típusú opcionális külső gerjesztésszabályozó alkalmazása: Az előírt gerjesztőáram nagyobb, mint amit a standard hajtás nyújt, legfeljebb 25 A-ig, például alacsony gerjesztő-feszültségű régebbi motorok használata esetén. A gerjesztést gyorsabban kell csökkenteni, mint ahogy az lehetséges egy standard félig vezérelt gerjesztő hídkapcsolással. Például vezérorsó-motor vagy nagy gerjesztési időállandójú motor esetében, ahol a gerjesztést a gerjesztőtekercs saját időállandójánál gyorsabban kell gyengíteni. Alkalmazások, amelyek megvalósíthatók egyszerű gerjesztőáram-irányváltással a forgórész irányváltása nélkül. Példaként említhetők azok az alkalmazások, ahol nincs szükség a nyomaték gyors irányváltására. A Mentor MP lehetővé teszi a négynegyedes rendszer megvalósítását egy kétnegyedes forgórészkonverter felhasználásával, ahol a nyomatékirány lassú átváltása elviselhető. Hosszú élettartamot biztosító kialakítás A Mentor MP jellemzői közé tartozik a lehető leghosszabb működési élettartam. Ezt példázza, hogy a hűtőtönkventilátorok mindegyike intelligens vezérlés alatt áll, és csak szükség esetén lép működésbe, csökkentve ezzel a karbantartási igényt. További képességek igény szerint A bepattintható opcionális modulok használatával a hajtás testre szabható az Ön igényeinek megfelelően. Az opciók 18 különböző típusa áll rendelkezésre, olyanok mint a terepi busz, Ethernet, I/O, kiegészítő visszacsatoló eszközök és programozható automatizálási vezérlők. FXMP25 Külső motorgerjesztés-szabályozó Az FXMP25 szabályozó digitálisan vezérelhető a Mentor MPvel egy szabványos RJ45-ös csatlakozáson keresztül, ami lehetővé teszi a szokásos hajtásparaméterekkel történő beállítást. Az FXMP25 működhet önállóan is, saját kezelőszerveinek és kijelzőjének használatával. A nagyon kis gerjesztőfeszültségű és 25A-nél nagyobb gerjesztőáramú régebbi motorokhoz maga a Mentor MP rendelkezik gerjesztő üzemmóddal, ami lehetővé teszi, hogy a hajtás legyen gerjesztésszabályozó, járulékos elemek nélkül. Intelligens hajtásmegoldások A Mentor MP a hajtásrendszerek tervezői számára lehetőséget teremt hajtáson belüli automatizálás és mozgásvezérlés beágyazására, ami kiküszöböli a teljesítőképességet csökkentő kommunikációs késleltetéseket, miközben a hajtásokat összefűző kiváló CTNet hálózat kapcsolatot létesít a rendszer különböző részei között. Megbízhatóság és innováció A Mentor MP kialakítása egy jól bevált fejlesztési módszer követésével történt, amely előtérbe helyezi az innovációt és a megbízhatóságot. Ennek köszönhető az a piacvezető hírnév, amelyet a Control Techniques termékeinek teljesítőképességével és megbízhatóságával érdemelt ki, továbbá ez tükrözi a felhasználók jelentős számú visszajelzésében közölt eredményeket. 8

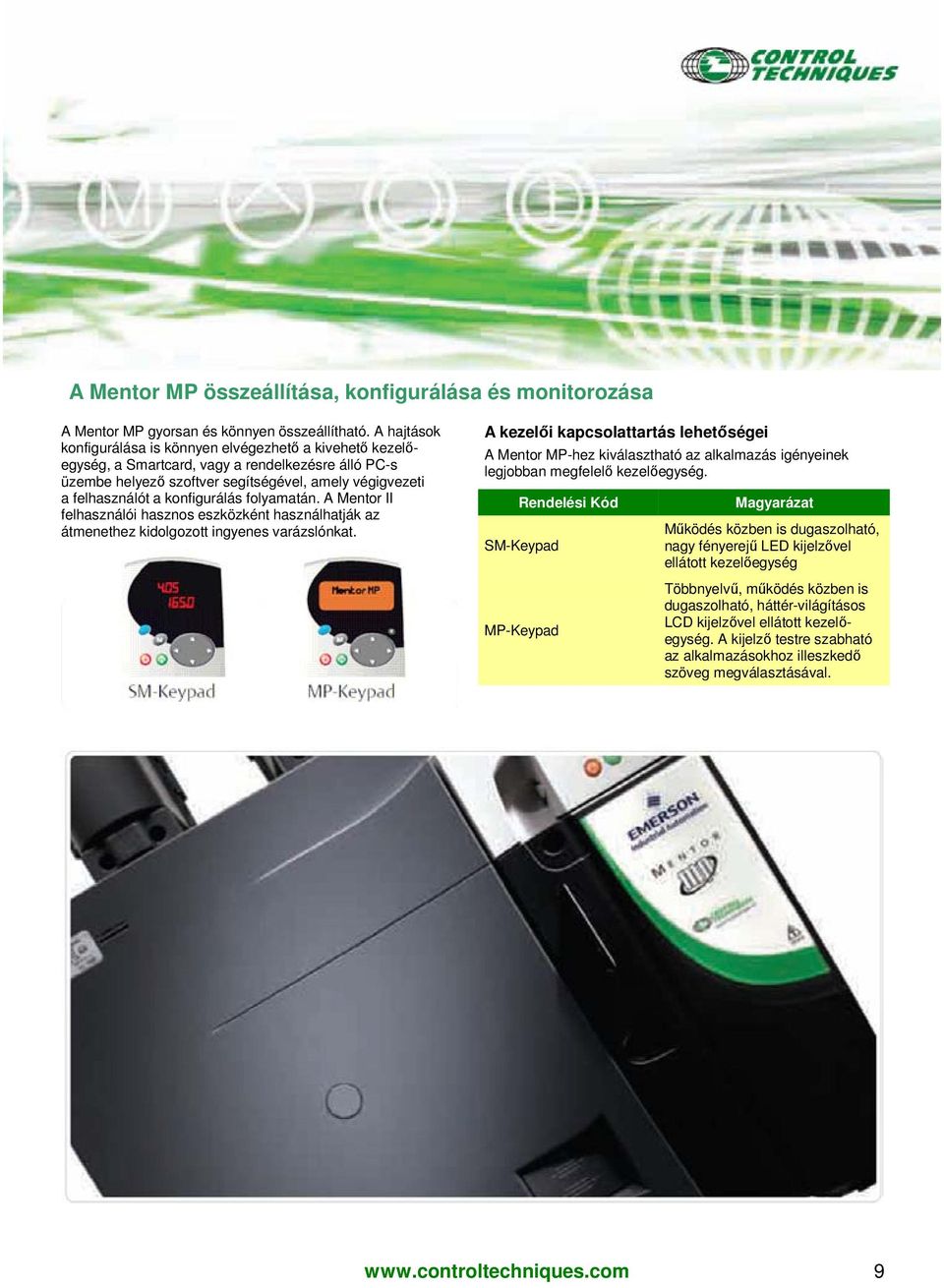

9 A Mentor MP összeállítása, konfigurálása és monitorozása A Mentor MP gyorsan és könnyen összeállítható. A hajtások konfigurálása is könnyen elvégezhető a kivehető kezelőegység, a Smartcard, vagy a rendelkezésre álló PC-s üzembe helyező szoftver segítségével, amely végigvezeti a felhasználót a konfigurálás folyamatán. A Mentor II felhasználói hasznos eszközként használhatják az átmenethez kidolgozott ingyenes varázslónkat. A kezelői kapcsolattartás lehetőségei A Mentor MP-hez kiválasztható az alkalmazás igényeinek legjobban megfelelő kezelőegység. Rendelési Kód SM-Keypad MP-Keypad Magyarázat Működés közben is dugaszolható, nagy fényerejű LED kijelzővel ellátott kezelőegység Többnyelvű, működés közben is dugaszolható, háttér-világításos LCD kijelzővel ellátott kezelőegység. A kijelző testre szabható az alkalmazásokhoz illeszkedő szöveg megválasztásával. 9

10 PC-s szoftver és Smartcard eszköztár a gyors üzembe helyezéshez A Control Techniques programcsomagja megkönnyíti a hajtás működését befolyásoló összes jellemző elérését. Lehetővé teszi a hajtás optimális beszabályozását, a konfiguráció biztonsági tárolását és a kommunikációs hálózat kiépítését. A szoftveres eszköztár létesíthet kapcsolatot az Ethernet, soros interfész, USB, vagy a Control Techniques hajtások közötti kommunikáció céljára szolgáló CTNet felhasználásával. A hajtástípusok közötti átmenet eszköztára egyszerű műveletként valósítja meg a paraméterkészletek Mentor II-ről Mentor MP-re történő átvitelét. A motor minden adata gyakorlati mértékegységben kerül bevitelre, és az áramkorlát-ablak kiszámítja a környezeti hőmérsékleten és az előírt túlterhelési értékeken alapuló paraméter-beállításokat. CTScope CTSoft A CTSoft egy ingyenes hajtáskonfiguráló programtár a hajtások üzembe helyezéséhez, a Control Techniques hajtások optimalizálásához és monitorozásához. Segítségével elvégezhetők az alábbi műveletek: Konfiguráló varázslók használata a hajtás üzembe helyezéséhez A hajtás konfigurációs beállításainak olvasása, elmentése és betöltése A hajtás Smartcard adatainak kezelése A konfiguráció képi megjelenítése és módosítása az élő animációs diagramok használatával A CTSoft egy teljes értékű szoftveres oszcilloszkóp a hajtáson belüli változó értékek megfigyelésére és vizsgálatára. Az időalap beállítható a nagy sebességű folyamatok befogásához, vagy a változás hosszú idejű alakulásának megfigyeléséhez. A kezelői interfész kialakítása a mérnökök számára az egész világon jól ismert hagyományos oszcilloszkópon alapul. Próbálja ki ingyenesen, töltse le a CTSoft és a CTScope szoftver verzióját a honlapról. A CTSoft honlap lerövidíti a tanulási folyamatot az új felhasználó számára, a gyakorlott felhasználókat pedig hatékony parancsikonokkal látja el. Az átmenet varázslója módszeresen végigvezeti az új és tapasztalt felhasználót azon a folyamaton, amely a Mentor MP hajtást a létező Mentor II alkalmazáshoz konfigurálja. A meglévő paraméterek importálhatók a mentett fájlból, vagy kiolvashatók közvetlenül egy létező hajtásból. 10

11 CTOPCServer A CTOPCServer az OPC-vel (OLE for Process Control) együttműködő kiszolgáló, mely lehetővé teszi a PC és a Control Techniques hajtások közötti kommunikációt. A szerver támogatja az Ethernet, CTNet, RS485 és USB alkalmazásával működő kommunikációt. Az OPC a SCADA programcsomagok standard interfésze, amely a Microsoft termékeken belül széles körű támogatottsággal rendelkezik. A szerver ingyenes, és letölthető a honlapról. A teljesítőképesség könnyű beszabályozása A Mentor MP magas szintű önműködő beszabályozási képességei amelyek igénybe vehetők a CTSoft-on vagy a kezelőegységen keresztül elősegítik a legjobb működési tulajdonságok elérését a motor és a gépi berendezés jellemzőinek mérésével, továbbá a vezérlési/szabályozási paraméterek automatikus optimalizálásával. Próbálja ki ingyenesen, töltse le a CTOPCServer teljes verzióját a honlapról. A Smartcard egy hasznos tároló eszköz, amely minden Mentor MP tartozékát képezi. Felhasználható a paraméterkészletek és PLC programok biztonsági tárolásához, és egyik hajtásról a másikra történő átmásolásukhoz. Paraméter- és programtárolás Megkönnyíti a karbantartást és az üzembe helyezést Meggyorsítja a gépi berendezések sorba rendezett kiépítését A gépi berendezéseken végrehajtott korszerűsítések tárolhatók Smartcardon, és telepítéshez átadhatók a vevő számára 11

12 Mentor MP Az összeépítés páratlan flexibilitása Szabályozó üzemmód Számított fordulatszámvisszacsatolás Tachogenerátoros visszacsatolás Enkóderes visszacsatolás Gerjesztésszabályozás Opciók Standard A Mentor MP gerjesztési módja a gerjesztőáram >25A esetén FXMP25 Gerjesztésszabályozás 25A-ig Beépített gerjesztésszabályozás 1-es méret: 8A 2-es méret: 20A Hajtásprogramozás és kezelői interfész Opciók Standard Kezelői interfész MP-Keypad MP-hez illesztett LCD kijelzővel SM-Keypad LED kijelzővel Smartcard Bemenet/Kimenet Standard Opciók SM-I/O 32 SM-I/O Plus SM-I/O Lite SM-I/O Timer SM-I/O 120V SM-PELV Remote I/O 7 digitális I/O 5 analóg I/O 2 váltóérintkezős relé Központi PLC/Mozgásvezérlés Mozgásvezérlő PLC PC 12

13 Standard Opciók Alkalmazások PLC vagy mozgásvezérlő funkciókkal Beépített PLC SM-Applications Lite V2 SM-Applications Plus SM-Register A létralogika könnyű használatát biztosító beépített PLC, amely járulékos költségek nélkül jól felhasználható a különleges funkciókat igénylő egyszerű alkalmazásokhoz Konfigurálható a SyptLite szoftver felhasználásával Hatékony automatizáló vezérlő, amelyben dedikált mikroprocesszor biztosítja az összes paraméter elérését Konfigurálható a SyptLite és a SyptPro szoftver felhasználásával Hatékony automatizáló vezérő a hajtások hálózatba kötéséhez és a mozgásvezérlő funkciók teljes körű megvalósításához Konfigurálható a SyptPro szoftver felhasználásával Nagy sebességű mozgásés regisztrálás-vezérlés Konfigurálható a SyptPro szoftver felhasználásával Kommunikáció Standard Opciók Modbus RTU SM-EtherCat SM-Profibus DP-V1 SM-Interbus Visszacsatolás SM-DeviceNet SM-Ethernet SM-CANopen Standard Opciók SM-Universal Encoder Plus SM-Encoder Plus SM-Encoder Output Plus Számított ford.szám Tacho Encoder Elfogad vagy megismétel minden típusú visszacsatolást, bemenetet és kimenetet Növekményes bemenet Növekményes enkóderbemenet / pufferelt kimenet 13

14 Mentor MP hajtásintelligencia és rendszerösszeállítás A Control Techniques intelligens hajtásai kompaktabb, nagyobb teljesítőképességű és kisebb költségigényű megoldásokat nyújtanak a géprendszerek automatizálási alkalmazásaihoz. Az elmúlt 25 év során a Control Techniques a hajtásokon belüli programozható automatizálás, továbbá a mozgásvezérlő és kommunikációs képességek beágyazásának úttöröje volt. SyptLite és a beépített automatizálás A SyPTPro automatizálási fejlesztési környezet A Mentor MP rendelkezik beépített programozható vezérlővel. A SyptLite felhasználásával konfigurálható vezérlő egy könnyen kezelhető létralogikai programszerkesztő, amely alkalmas a relés logika vagy a mikro-plc kiváltására az egyszerű hajtásvezérlő alkalmazásokhoz. A szoftver ingyenes. Tanulmányozásához töltse le a teljes verziót a honlapról A SyPTPro egy teljes felszereltségű automatizálási fejlesztési környezet, amely felhasználható egyedi igényeket kielégítő megoldások kidolgozásához egy vagy több hajtást működtető alkalmazások céljára. A programozási környezet teljes támogatást nyújt három szokásosan használt programnyelvhez, a funkcióblokkos, létralogikai és strukturált szöveges nyelvekhez. A mozgásvezérlés a többtengelyes megoldásokat is támogató új PLCopen mozgatási nyelv segítségével konfigurálható. A CTNet a hajtások között kapcsolatot teremtő nagy sebességű, determinisztikus hálózat, amely a hajtások, SCADA és I/O összekapcsolásával intelligens hálózati rendszert képez, ahol a SyPTPro kezeli a programozást és a kommunikációt. Az átmenet varázslója megkönnyíti a meglévő Mentor II-es SYPT programoknak a Mentor MP-hez történő adaptálását. A SyptPro tanulmányozásához töltse le a demo verziót a honlapról 14

15 Nagy teljesítőképességű automatizálás A Control Techniques valamennyi automatizálási opcionális modulja tartalmaz kiváló működési tulajdonságokkal rendelkező mikroprocesszort, így a hajtás saját mikroprocesszora maradéktalanul gondoskodni tud a motor optimális működtetéséről. SM-Applications Lite V2 Az SM-Applications Lite V2 modul programozható vezérlést biztosít az önállóan működő hajtásalkalmazások számára, vagy központi vezérlőhöz I/O-n vagy terepi buszon keresztül csatlakozó hajtás számára. Az SM-Applications Lite V2 programozható a létralogika használatával a SyptLite-al, vagy felhasználhatja az automatizálás és mozgásvezérlés teljes eszköztárát, amely a SyPTPro szoftveren belül található meg. Könnyen elvégezhető hatékony konfigurálás az SM-Applications Lite V2 alkalmazásával teljesíthetők automatizálási feladatok az egyetlen hajtással végzett egyszerű indítási-leállítási műveletsoroktól az összetettebb géprendszerek és a mozgásvezérlés alkalmazásáig. Valós idejű vezérlés/szabályozás az SM-Applications Lite V2 modul valós idejű hozzáférést biztosít az összes hajtásparaméterhez, továbbá az I/O és a többi hajtás adataihoz. A modul nagy sebességű többfeladatos operációs rendszert használ, amelynél a feladatfrissítés ideje 250µs. A feladatok a hajtásban működő fordulatszámhurokhoz vannak szinkronizálva, ami a lehető legjobb működési feltételeket teremti meg a hajtás- és mozgásvezérlés számára. 15

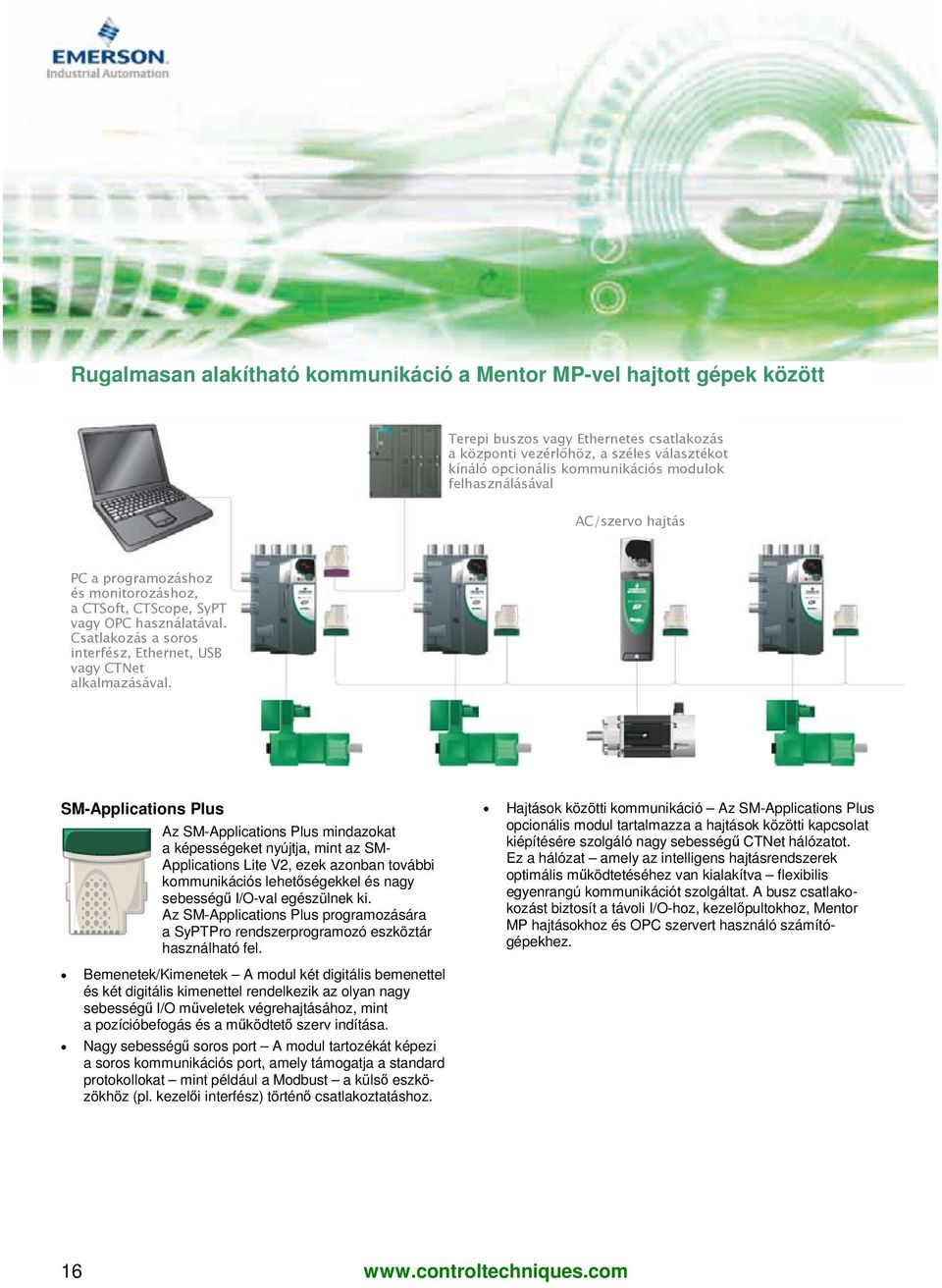

16 Rugalmasan alakítható kommunikáció a Mentor MP-vel hajtott gépek között Terepi buszos vagy Ethernetes csatlakozás a központi vezérlőhöz, a széles választékot kínáló opcionális kommunikációs modulok felhasználásával AC/szervo hajtás PC a programozáshoz és monitorozáshoz, a CTSoft, CTScope, SyPT vagy OPC használatával. Csatlakozás a soros interfész, Ethernet, USB vagy CTNet alkalmazásával. SM-Applications Plus Az SM-Applications Plus mindazokat a képességeket nyújtja, mint az SM- Applications Lite V2, ezek azonban további kommunikációs lehetőségekkel és nagy sebességű I/O-val egészülnek ki. Az SM-Applications Plus programozására a SyPTPro rendszerprogramozó eszköztár használható fel. Hajtások közötti kommunikáció Az SM-Applications Plus opcionális modul tartalmazza a hajtások közötti kapcsolat kiépítésére szolgáló nagy sebességű CTNet hálózatot. Ez a hálózat amely az intelligens hajtásrendszerek optimális működtetéséhez van kialakítva flexibilis egyenrangú kommunikációt szolgáltat. A busz csatlakokozást biztosít a távoli I/O-hoz, kezelőpultokhoz, Mentor MP hajtásokhoz és OPC szervert használó számítógépekhez. Bemenetek/Kimenetek A modul két digitális bemenettel és két digitális kimenettel rendelkezik az olyan nagy sebességű I/O műveletek végrehajtásához, mint a pozícióbefogás és a működtető szerv indítása. Nagy sebességű soros port A modul tartozékát képezi a soros kommunikációs port, amely támogatja a standard protokollokat mint például a Modbust a külső eszközökhöz (pl. kezelői interfész) történő csatlakoztatáshoz. 16

17 Ethernetes csatlakozás a távoli eszközök eléréséhez, vezeték nélküli csatlakoztathatóság és szoftveres eszközgazdálkodás Kezelői interfész, amely sorosan, terepi buszon vagy Etherneten keresztül csatlakozik a Mentor MP-hez Hálózatba kapcsolt távoli I/O A CTNet egy nagy teljesítőképességű hálózat a géprendszerek egységbe rendezéséhez. Lehetővé teszi a csatlakoztatást számítógéphez, kezelői interfészekhez, I/O-hoz és más Control Techniques hajtásokhoz. Terepi buszos kommunikáció Opcionális modulok állnak rendelkezésre az összes szokásos ipari Ethernethez, terepi buszos hálózatokhoz (pl. Ethernet/IP és Profibus) és szervo hálózatokhoz. Folyamatosan fejlesztünk ki új modulokat az új technológiák követéséhez. Könnyű átjárás Az SM-Applications és a CTNet lehetővé teszi, hogy a géprendszerek tervezői könnyen kezelhető átjárót valósítsanak meg, amelyhez a felhasználók előnyben részesített terepi buszos vagy Ethernetes csatolójukkal tudnak kapcsolódni. Ez a megoldás fokozza a géprendszer teljesítőképességét, segít megoldani azt a problémát, hogy különböző terepi buszos kommunikációk esetén is teljesüljenek a felhasználói specifikációk, továbbá bizonyos fokú védelmet nyújt a felhasználó szellemi tulajdona számára. Beépített PLC SM-Applications Lite V2 SM-Applications Plus Szellemi tulajdon védelme SyPTLite programozás SyPTPro programozás Többfeladatos környezet Mozgásvezérlő képességek CTNet hálózat a hajtások kapcsolódásához Soros port Nagy sebességű I/O 17

18 Ideális megoldás a modernizáláshoz A Mentor MP ideális választás a modernizáláshoz, mivel képességeinél fogva könnyen összeépíthető az Ön meglévő motorjával, tápegységével, alkalmazási készülékeivel és kommunikációs hálózataival. A Mentor MP új működési tulajdonságokkal és új lehetőségekkel gazdagítja az Ön alkalmazását, minimális beruházási költségek mellett. A munka nehezét elvégeztük A Mentor MP kialakítása lehetővé teszi, hogy a Mentor II jelenlegi felhasználói könnyen áttérjenek az új platformra. Az erősáramú sorkapcsok elhelyezése és a szerelési pontok változatlanok maradtak, a hajtásparaméterek és programok átvitelét pedig az erre a célra kidolgozott szoftveres eszközök támogatják. Amennyiben Ön tervbe veszi DC rendszerének korszerűsítését legyen ez Mentor vagy más gyártó által előállított hajtás a Mentor MP a kézenfekvő választás. Lefelé kompatíbilis motorgerjesztés-szabályozás Az új FXMP25 váltja ki meglévő FXM5 opciónkat. Az új opció digitálisan vezérelhető a Mentor MP-vel vagy a Mentor II-vel egy szabványos RJ45-ös csatlakozáson keresztül, amely lehetővé teszi a beállítást standard hajtásparaméterek felhasználásával. Az FXMP25 fizikai méretei megegyeznek az FXM5 méreteivel, áramtartománya azonban 25A-ig terjed. Konfigurálását önálló üzemben saját kezelőegysége végzi. A Mentor MP simán befér arra helyre, amelyet a korábbi Mentor hajtások elfoglalnak. Ez megkönnyíti számunkra a modernizálást. Tervezzük a Mentor MP felhasználását más gyártóktól származó elavult hajtások korszerűsítéséhez. 18

19 Teljesítményáramkör-konfigurációk A Mentor MP rendelkezik a nagyobb armatúraáramok és -feszültségek eléréséhez, továbbá a felharmonikusok minimumra csökkentéséhez szükséges standard képességekkel, amelyek lehetővé teszik az alábbi konfigurációk megvalósítását. Párhuzamos 6 ütemű Max. 4 párhuzamosan Párhuzamos 12 ütemű Soros 12 ütemű Master Slave Master Slave Master Slave Híd- összekötés Tirisztor- vezérlés Tirisztor- vezérlés Áram- alapjel Hidak közötti fojtó Párhuzamos 12 ütemű Fázisban eltolt Master Slave Slave Slave Híd- összekötés Híd- összekötés Híd- összekötés Áram- alapjel A 7400A-hez párhuzamosításra van szükség Hidak közötti fojtó Hidak közötti fojtó Hidak közötti fojtó 19

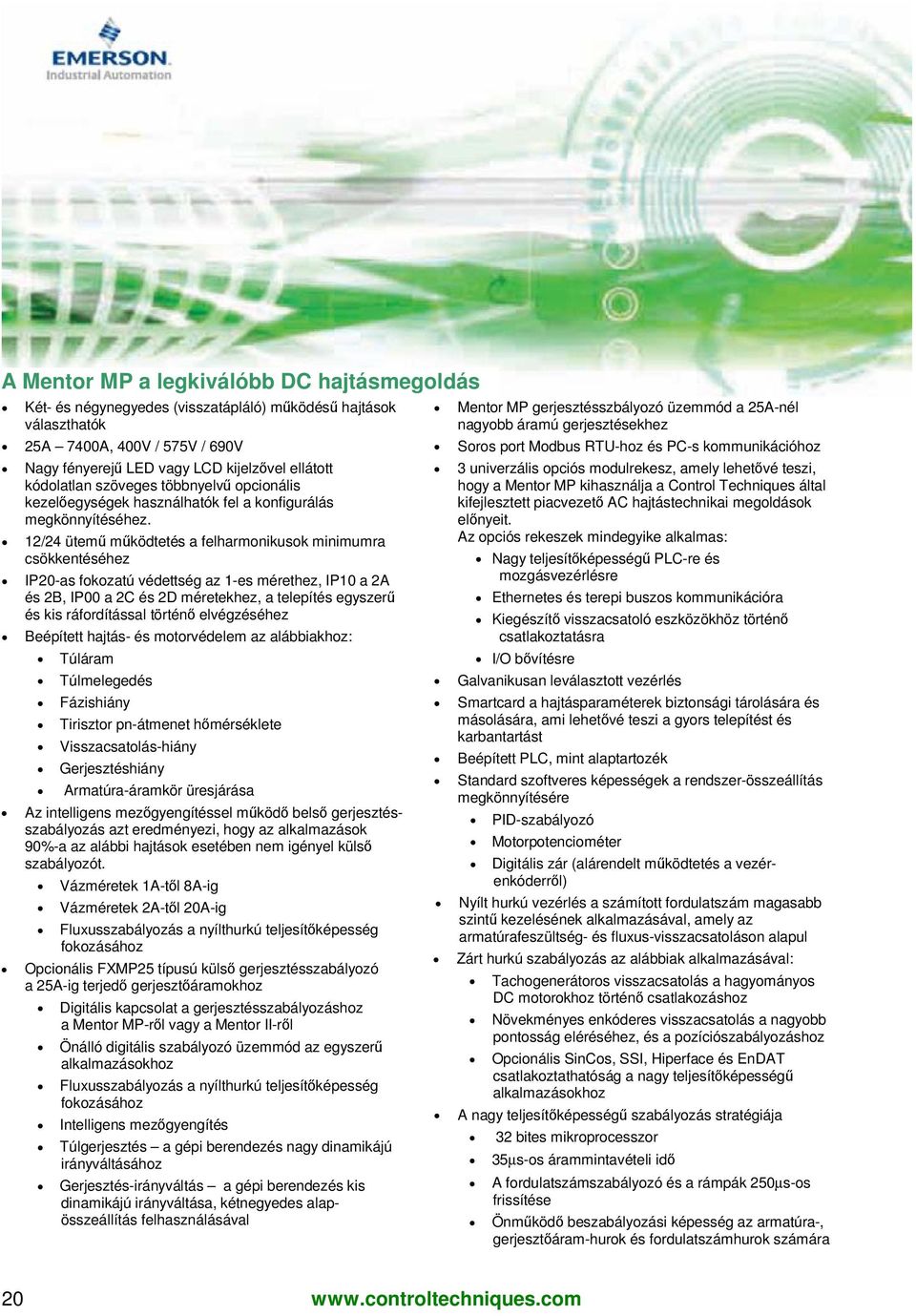

20 A Mentor MP a legkiválóbb DC hajtásmegoldás Két- és négynegyedes (visszatápláló) működésű hajtások választhatók 25A 7400A, 400V / 575V / 690V Nagy fényerejű LED vagy LCD kijelzővel ellátott kódolatlan szöveges többnyelvű opcionális kezelőegységek használhatók fel a konfigurálás megkönnyítéséhez. 12/24 ütemű működtetés a felharmonikusok minimumra csökkentéséhez IP20-as fokozatú védettség az 1-es mérethez, IP10 a 2A és 2B, IP00 a 2C és 2D méretekhez, a telepítés egyszerű és kis ráfordítással történő elvégzéséhez Beépített hajtás- és motorvédelem az alábbiakhoz: Túláram Túlmelegedés Fázishiány Tirisztor pn-átmenet hőmérséklete Visszacsatolás-hiány Gerjesztéshiány Armatúra-áramkör üresjárása Az intelligens mezőgyengítéssel működő belső gerjesztésszabályozás azt eredményezi, hogy az alkalmazások 90%-a az alábbi hajtások esetében nem igényel külső szabályozót. Vázméretek 1A-től 8A-ig Vázméretek 2A-től 20A-ig Fluxusszabályozás a nyílthurkú teljesítőképesség fokozásához Opcionális FXMP25 típusú külső gerjesztésszabályozó a 25A-ig terjedő gerjesztőáramokhoz Digitális kapcsolat a gerjesztésszabályozáshoz a Mentor MP-ről vagy a Mentor II-ről Önálló digitális szabályozó üzemmód az egyszerű alkalmazásokhoz Fluxusszabályozás a nyílthurkú teljesítőképesség fokozásához Intelligens mezőgyengítés Túlgerjesztés a gépi berendezés nagy dinamikájú irányváltásához Gerjesztés-irányváltás a gépi berendezés kis dinamikájú irányváltása, kétnegyedes alapösszeállítás felhasználásával Mentor MP gerjesztésszbályozó üzemmód a 25A-nél nagyobb áramú gerjesztésekhez Soros port Modbus RTU-hoz és PC-s kommunikációhoz 3 univerzális opciós modulrekesz, amely lehetővé teszi, hogy a Mentor MP kihasználja a Control Techniques által kifejlesztett piacvezető AC hajtástechnikai megoldások előnyeit. Az opciós rekeszek mindegyike alkalmas: Nagy teljesítőképességű PLC-re és mozgásvezérlésre Ethernetes és terepi buszos kommunikációra Kiegészítő visszacsatoló eszközökhöz történő csatlakoztatásra I/O bővítésre Galvanikusan leválasztott vezérlés Smartcard a hajtásparaméterek biztonsági tárolására és másolására, ami lehetővé teszi a gyors telepítést és karbantartást Beépített PLC, mint alaptartozék Standard szoftveres képességek a rendszer-összeállítás megkönnyítésére PID-szabályozó Motorpotenciométer Digitális zár (alárendelt működtetés a vezérenkóderről) Nyílt hurkú vezérlés a számított fordulatszám magasabb szintű kezelésének alkalmazásával, amely az armatúrafeszültség- és fluxus-visszacsatoláson alapul Zárt hurkú szabályozás az alábbiak alkalmazásával: Tachogenerátoros visszacsatolás a hagyományos DC motorokhoz történő csatlakozáshoz Növekményes enkóderes visszacsatolás a nagyobb pontosság eléréséhez, és a pozíciószabályozáshoz Opcionális SinCos, SSI, Hiperface és EnDAT csatlakoztathatóság a nagy teljesítőképességű alkalmazásokhoz A nagy teljesítőképességű szabályozás stratégiája 32 bites mikroprocesszor 35µs-os árammintavételi idő A fordulatszámszabályozó és a rámpák 250µs-os frissítése Önműködő beszabályozási képesség az armatúra-, gerjesztőáram-hurok és fordulatszámhurok számára 20

21 Megfelelés a követelményeknek Relatív páratartalom max. 95% (lecsapódás nélkül) 40 C-on Környezeti hőmérséklet -15 C-tól +40 C-ig, és 55 C-ig a névleges teljesítmény csökkentésével Tengerszint feletti magasság: 0-tól 3000m-ig, de 1000mtől 3000m-ig a névleges teljesítmény 1%-os csökkentésével100 méterenként Rezgésállóság: Az IEC előírásainak megfelelően bevizsgálva Mechanikai ütésállóságra az IEC előírásainak megfelelően bevizsgálva Tárolási hőmérséklet -40 C-tól +70 C-ig Elektromágneses védettsége megfelel az EN és EN előírásainak Átmeneti táplálási feszültségeséssel szembeni védettség megfelel az IEC A osztály előírásainak Villamos biztonság: IEC IEC , I/O EN60529 behatolás elleni védelem UL508C EN EMC opcionális EMC szűrővel RoHS megfelelés Mgjegyzés: Az opcionális EMC szűrők specifikációja rendelkezésre áll az Ön Control Techniques szállítójánál. 480V EN / IEC culus Modell 575V EN / IEC culus - 600V 690V EN/IEC Rendelési kódok MP- Mentor Platform Névleges armatúraáram DC hajtás Névleges tápfeszültségek 4 = 480V 24V 480V 20% +10% 5 = 575V 500V 575V 10% +10% 6 = 690V 500V 690V 10% +10% R 4 negyedes működés Üres 2 negyedes működés Külső gerjesztés FX Külső gerj. MP- Mentor Platform 25 Legnagyobb gerjesztőáram (A) Megjegyzés: A rendelés feladásakor szíveskedjék kiválasztani a szükséges kezelőegység-opciót. Lásd: 9. oldal Váz Armatúraáram (A)* MP25A4(R) MP25A5(R) 25 1A MP45A4(R) MP45A5(R) 45 MP75A4(R) MP75A5(R) MP105A4(R) MP105A5(R) 105 MP155A4(R) MP155A5(R) 1B 155 MP210A4(R) MP210A5(R) MP350A4(R) MP350A5(R) MP350A6(R) 350 MP420A4(R) 420 2A MP470A5(R) MP470A6(R) 470** MP550A4(R) 550 MP700A4(R) MP700A5(R) MP700A6(R) 700 MP825A4(R) MP825A5(R) MP825A6(R) 2B 825** MP900A4(R) 900 Gerjesztőáram (A) 8 20 Szél. (W) 250mm (9.84in) 250mm (9.84in) 450mm (17.72in) Mag. (H) 370mm (14.57in) 370mm (14.57in) 423mm (16.65in) 450mm 423mm (17.72in) (16.65in) Mélys. (D) 222mm (8.74in) 25 1mm (9.88in) 301 mm (11.85in) 301 mm (11.85in) A működés negyedei 2 és 4 2 és 4 2 és 4 2 és 4 MP1200A4 MP1200A5 MP1200A C MP1850A4 MP1850A5 MP1850A mm (17.72in) 1045mm (41.14in) 51 0mm (20.08in) 2 MP1200A4R MP1200A5R MP1200A6R D MP1850A4R MP1850A5R MP1850A6R mm (17.72in) 1505mm (59.25in) 51 0mm (20.08in) 4 *Névleges áramok 40 C-on, 150%-os túlterheléssel 30s-os időtartamig. **Ezen a névleges értéken az 575V-os és 690V-os hajtások a 150%-os túlterhelést 40 C-on 20s-ig, 35 C-on pedig 30s-ig viselik el. 7400A a Mentor MP hajtások párhuzamos kapcsolásával érhető el. 21
