1 Vogel Pumpen Vogel - búvárszivattyúk Vogel - rozsdamentes acél búvárszivattyúk TVS sorozat

2 VOGEL búvárszivattyúk, TVS sorozat Vogel Pumpen Teljesítménytartomány: Kapacitás 170 m 3 /h Magasság 500 m Sebesség 2900 Motorteljesítmény 150 kw Szivattyú méretek: 8 -os szivattyúvég a os tengelyekhez a motor függvényében 50 Hz 60 Hz TVS m 3 /h 60 m 3 /h TVS m 3 /h 84 m 3 /h TVS m 3 /h 108 m 3 /h TVS m 3 /h 150 m 3 /h Hőmérséklet: Standard 25/35 C Opció max. 60 C Szállított közeg: Ivóvíz Tengervíz (Duplex WW anyagkód) Termálvíz Ásványvíz Bányavíz Homoktartalom max. 100 g/m 3 Alkalmazási területek: Városi vízellátás - elosztóhálózatokban Vízaknák vízellátó telepeken és a mezőgazdaságban Vízellátás a sör-, és élelmiszeriparban Ipari hűtővíz Öntözés a mezőgazdaságban és sporttelepeken Vízszintszabályozás és vízelvezetés bányákban és építési területeken Szökőkutak és viziparkok Felhasznált anyagok: Alaptípus ausztenites rozsdamentes acél (VV): Járókerekek és házak Tengely , tengelykapcsoló Opcionális típus Duplex (WW): Járókerekek és házak Tengely és tengelykapcsoló Csapágygumi EPDM Kopógyűrűk POM poliformaldehid polimer

3 VOGEL búvárszivattyúk, TVS sorozat Teljesítménytartomány 2900 ford./perc Vogel Pumpen Teljes emelőmagasság [m] Hatásfok eff. [%] Térfogatáram - Q [m 3 /h] Teljesítménytartomány 1450 ford./perc Hatásfok eff. [%] Teljes emelőmagasság [m] Térfogatáram - Q [m 3 /h]

4 VOGEL búvárszivattyúk, TVS sorozat Jellemzők: A búvár-csőszivattyúk új tartománya ausztenites CrNi rozsdamentes acélöntvényből. Opcionális típus WW Duplex Új, optimalizált hidraulika Megnövelt hatásfok Alacsonyabb életciklus költségek Zártcsatornás járókerekek CrNi rozsdamentes acélöntvényből. Duplex típus: Zártcsatornás járókerekek és úszókamrák Duplex rozsdamentes acélöntvényből. Nyomóház beépített, rugós működtetésű visszacsapószeleppel, lágy tömítés, dupla megvezetés a függőleges és vízszintes beépítéshez alkalmas gumi csapágyperselyben. Opcionális változat visszacsapószelep nélkül. Minden fokozatban csúszócsapágyak az optimális tengelyvezetéshez. Gumi (EPDM) / rozsdamentes acél Duplex típus: Gumi (EPDM) / Duplex Járókerekek Duplex ből, kúpos szorítóhüvellyel rögzítettek. Hidraulikusan és mechanikusan optimalizált diffúzor fokozatházba integrálva. Anyaga CrNi rozsdamentes acélöntvény. A szívóház CrNi rozsdamentes acélöntvényből. Optimalizált, alacsony térfogatáram-veszteség. A belépés rozsdamentes acél ráccsal védett. Duplex típus: A szívóház Duplex rozsdamentes acélöntvényből, a szívórács Duplex rozsdamentes acélból. POM (poliformaldehid polimer)-ből készült dinamikus kopógyűrű a belső veszteségek és a kopás csökkentése érdekében. Alaptípus: Tengely anyaga , Tengelykapcsoló anyaga Duplex típus: A tengely és tengelykapcsoló anyaga A motorcsatlakozás a 6 és 8 -os, NEMA szerinti motorokhoz bordástengellyel és nyomócsapággyal a szívóházban; a 10 -os motorokhoz sima tengelyvéggel és reteszelő ékkel.

5 VOGEL búvárszivattyúk, TVS sorozat Vogel Pumpen Jellemzők: Fokozott megbízhatóság A rozsdamentes acélöntvény előnyei: fokozott korrózióállóság fokozott kopásállóság magas hatásfok Dinamikus kopógyűrűk minimalizált belső veszteségek csökkentett kopás a járókerék és a ház közötti hézagban A tengely, a kúpos szorító hüvelyés a tengelykapcsoló alapkivitelben Duplex-ből készül csökkentett korrózió fokozott üzembiztonság egyszerűbb karbantartás Minden fokozatban csúszócsapágy gumi csapágypersely/duplex fokozottan egyenletes üzem kenőrovátkák a jobb kenési hatásfokért nehéz üzemi körülmények között is megnövelt élettartam Szivattyúk HYDROVAR-al (opcionális) optimalizált teljesítmény a nem kívánt üzemi feltételek elleni védelem megnövelt élettartam, az optimalizált üzemi körülményeknek köszönhetően Visszacsapó szeleppel Csökkentett üzemi költségek Magas hatásfok új fejlesztésű, optimalizált hidraulika nagy pontosságú (minimális tűrésekkel) megmunkált acélöntvény a dinamikus kopógyűrűk minimalizálják a belső veszteségeket HYDROVAR (opcionális) optimalizált szivattyúteljesítmény a kívánt munkaponthoz (szabályozható) jelentős energia-megtakarítás Csökkentett beépítési költségek Szivattyúk beépített visszacsapószeleppel alacsonyabb beépítési költségek Függőlegesen és vízszintesen is beépíthető szivattyúk könnyedén hozzáigazítható az egyedi üzemi feltételekhez HYDROVAR (opcionális): szükségtelenné teszi a drága bypass-t és szabályzószelepet Visszacsapó szelep nélkül Az új TVS búvárszivattyú modell valódi Egy életre tervezve termék, amely hosszú időn át értéket, megbízhatóságot és tartósságot nyújt partnereinknek.

6 VOGEL búvárszivattyúk, TVS sorozat Jellemzők: A szivattyúelemek a FEA elemzésnek (Finite Elemente Analysis végeselemes elemzés) és kiterjedt teszteknek köszönhetően optimalizáltak. Az eredmény egy újfajta kialakítás - minimális súllyal és megmunkálási igénnyel. Az új kialakítási koncepció eredményeként még magas korrózió- és kopásállósággal bíró rozsdamentes acél használatakor is biztosított a megfelelő ár/teljesítmény arány az ügyfelek igényeinek fokozott figyelembe vételével. Új dinamikus kopógyűrű kialakítás, az alábbi előnyökkel: Könnyebb indítás álló helyzetben hézag a kopógyűrű és a járókerék között (nyomásmentes állapot) a POM (poliformaldehid polimer) megakadályozza a korrózió kialakulását, problémamentes indítást biztosít Kopógyűrű nyomásmentes állapotban Kopógyűrű üzem közben Csökkenő belső veszteségek a kopógyűrű és a járókerék közötti hézag az üzemelés során dinamikusan változik, ennek eredményeként csökken a belső kopás a minimalizált belső veszteségek eredményeként nő a szivattyú hidraulikus hatásfoka Csökkenő kopás hidrodinamikus kenés a belső veszteségek minimalizálásának eredményeként kevesebb koptató hatású anyag jut a kopógyűrűhöz a kúpos kopógyűrű hézag az üzemelés során (az áramlás irányában nő) könnyebbé teszi a darabos anyagok eltávolítását

7 VOGEL búvárszivattyúk, TVS sorozat Vogel Pumpen Búvármotorok jellemzői: Folyadéktöltésű, nem újratekercselhető motorok Teljesítménytartomány: Motorteljesítmény: 6 -os kialakítás L6C: 4-37 kw Fordulatszám: 2900/3500 min -1 Tápfeszültség: 380 V V, 50 Hz / 460 V, 60 Hz Más méretekben rendelésre Hőmérséklet: 35 C, opció max. 60 o C Termékjellemzők: hermetikusan zárt állórész, gyantával kiöntve cserélhető kábel, vízállócsatlakozóval a kábel anyaga megfelel az ivóvizes követelményeknek (KTW jóváhagyású) homokvető és tengelytömítés a motor védelmére magas hatásfokú elektromos kialakítás az alacsony üzemi költségekért minden motor fagyálló folyadékkal feltöltött és tesztelt Felhasznált anyagok: Motorverzió Szabvány Motortengely Felső csapágyház Öntöttvas Alsó csapágyház Öntöttvas Talpcsapágy ház Öntöttvas Csúszógyűrűs tömítés Szén/kerámia/NBR Tömítésfedél Homokvédő gyűrű NBR Tengelyvég (18,5 kw-ig), (22 kw-tól) Diafragma (membrán) NBR Kábel EPR Kábel tömítés Egyéb tömítések NBR

8 VOGEL búvárszivattyúk, TVS sorozat Vogel Pumpen Búvármotorok jellemzői: Folyadéktöltésű újratekercselhető motorok Teljesítménytartomány: Motorteljesítmény: 6 -os kialakítás L6W: 8 -os kialakítás L8W: 10 -os kialakítás L10W: Fordulatszám: 2950/3550 min kw kw kw Tápfeszültség: V, 50 Hz / 460 V, 60 Hz Más méretekben rendelésre Hőmérséklet: 25 C, opció max. 60 C Termékjellemzők: újratekercselhető kivitel a kábel anyaga megfelel az ivóvizes követelményeknek (WRAS jóváhagyású) homokvető és tengelytömítés a motor védelmére magas hatásfokú elektromos kialakítás az alacsony üzemi költségekért minden motor fagyálló folyadékkal feltöltött és tesztelt Felhasznált anyagok: Motorverzió Szabvány 316 S 904 L Motortengely Csapágyházak Öntöttvas Talpcsapágy ház Öntöttvas Csúszógyűrűs tömítés Szén/kerámia/NBR SIC/SIC/NBR SIC/SIC/NBR Tömítésfedél Tengelyvég o, é 10 -os Diafragma (membrán) EPDM EPDM EPDM Kábel EPR EPR EPR Egyéb tömítések NBR NBR NBR

9 VOGEL búvárszivattyúk, TVS sorozat Alkalmazási területek: Függőleges beépítés aknába (kútba) A szivattyú közvetlenül a nyomócsőre van csatlakoztatva. Szivattyúk vízszintes szűrőaknában. Tipikus alkalmazások: Vízellátás Öntözés Vízellátás az iparban Függőleges beépítés víztárolóba (zsompba). A hűtőköpenyes szivattyú a nyomócsőre szerelve. Vízszintes beépítés víztárolóba. A hűtőköpenyes szivattyú az aknafenéken tartókra szerelt. Tipikus alkalmazások: Vízellátás Öntözés Ipari alkalmazások Tipikus alkalmazások: Vízellátás Öntözés Ipari alkalmazások

10 VOGEL búvárszivattyúk, TVS sorozat Vogel Pumpen Alkalmazási területek: Függőleges száraz beépítés nyomás alatti köpenybe nyomásfokozó szivattyúként. Vízszintes száraz beépítés nyomás alatti köpenybe nyomásfokozó szivattyúként. Tipikus alkalmazások: Vízellátás Nyomásfokozás Tipikus alkalmazások: Vízellátás Nyomásfokozás Függőleges beépítés üregbe. Vízszintes beépítés nyitott aknákba vagy medencébe. Tipikus alkalmazások: Szökőkutak Tipikus alkalmazások: Bánya víztelenítés 10

11 VOGEL búvárszivattyúk, TVS sorozat Alkalmazások Hydrovar-ral: A Hydrovar a szivattyú életciklus költségeinek csökkentése és megbízhatóságának növelése céljából létrehozott szivattyúvezérlő egység. A falra szerelhető Hydrovar az ivóvizes búvárszivattyúk fordulatszámának szabályozásához. A szivattyú teljesítményének a rendszer követelményeihez való optimalizálása jelentős előnyökkel jár: energia megtakarítás akár 50 %-ig a szabályzószelepek, megkerülő csővezetékek, kapcsolók és vezérlő panelek elhagyásából eredően alacsonyabb beépítési költségek lágy indítás és leállítás az áramlökések és a vízütések elkerülése érdekében beépített szivattyúvédelmek (szárazonfutás, feszültségingadozás, túlterhelés, fáziskiesés) rögzített minimális sebesség a csapágyak kenése és a motor hűtése céljából frekvenciaváltó üzemmód 2,5 és 8 khz között többszivattyús vezérlés egyszerre akár 8 szivattyúig azonnali szivattyú leállítás nulla igény esetén Hydrovar egységek 2,2 kw-tól 45 kw-ig, falra szerelhető kivitelben 45 kw feletti névleges teljesítményértékek HYDROVAR Smart egységgel és bármely szabványos frekvenciaváltó együttműködésével a Hydrovar teljesítménykorlát nélkül üzemel Széles alkalmazási tartomány (vízellátás, öntözés, szűrőrendszerek) Állandó nyomás Állandó térfogatáram Rendszergörbe Szabályozott mód 11

12 VOGEL búvárszivattyúk, TVS sorozat Alkalmazási területek: Nyomás szerinti vezérlés automatikus kikapcsolással vízelvétel megszűnésekor (Vogel szabadalom). Állandó nyomásszabályozás Nyomásszabályozás a rendszergörbe mentén (a csőveszteség automatikus kompenzálásával) 1 nyomásérzékelő 2 szintkapcsoló Alkalmazás: Ivóvíz- és öntözőrendszerek, ahol magas fogyasztásingadozás mellett is állandó rendszernyomás szükséges. Előnyei: A fojtószelepes vagy a terhelési oldalon lévő megkerülő ág szabályozásán alapuló rendszerekhez képest akár 70%-os energia-megtakarítás. Állandó térfogatáram szabályozás 2 Szintkapcsoló 3 Áramlásérzékelő (mérőperem lap vagy IDM) Alkalmazás: Minden állandó terhelésű szűrőrendszerben, függetlenül a különböző nyomástól vagy a szennyezettség fokától. Előnyei: Túl magas térfogatáramok és kavitáció megelőzése, a fojtószelepes szabályozású rendszerekhez képest 50 %-os energiamegtakarítás. 12

13 VOGEL búvárszivattyúk, TVS sorozat Alkalmazási területek: Állandó szintszabályozás aknában 2 Szintkapcsoló 4 Szintérzékelő Alkalmazás: A térfogatáram hozzáigazítása a szivattyúhoz és az akna befogadóképességéhez. Előnyei: Folyamatos üzem, 50 %-os energiamegtakarítás. Szökőkútvezérlés A túl erős széllökések csökkentik a szivattyú hatékonyságát, és a nyomásesések a szökőkút permetező képességét rontják. 13

14 VOGEL búvárszivattyúk, TVS sorozat Alkalmazási területek: Szabályozás 2 kritérium alapján: Állandó nyomásszabályozás vagy szabályozás a rendszergörbe alapján, a maximális térfogatáram korlátozásával. Szabályozás állandó nyomásra Szabályozás a rendszergörbe mentén 1 Nyomásérzékelő 2 Szintkapcsoló 3 Áramlásérzékelő (IDM vagy mérőperem lap) Térfogatáram korlátozás Alkalmazások: Ivóvíz-, hűtővíz rendszerek és öntözőszivattyúk kis befogadó képességű aknák esetén. Előnyei: A túl nagy térfogatáram és a kavitáció megakadályozása egyszerre bekövetkező terhelésesések esetén. Állandó térfogatáram szabályozás a minimális szint korlátozásával. Szintérzékelő Szint korlátozás 2 Szintkapcsoló 3 Áramlásérzékelő 4 Szintnyomás érzékelő Alkalmazás: Rendszerek erősen ingadozó térfogatáram arányokkal (pl. szűrőrendszerek, tartály feltöltés), ahol a minimális vízszint nem csökkenhet a beállított érték alá. Előnyei: Folyamatos szivattyúüzem változó akna befogadóképesség mellett. 14

15 VOGEL búvárszivattyúk, TVS sorozat Alkalmazási területek: Nyomásszabályozás az adagolás/nyomás egyidejű korlátozásával. Szintkorlátozás Szint (akna) 1 Nyomásérzékelő 2 Szintkapcsoló 4 Szintnyomás érzékelő Alkalmazás: Vízellátó rendszerek erősen ingadozó fogyasztással, ahol a minimális adagoló nyomás nem csökkenhet a beállított érték alá (a szivattyú leállása nélkül). Előnyei: Folyamatos szivattyúüzem, a víz szintje az aknában nem csökken az elfogadható szint alá. 15

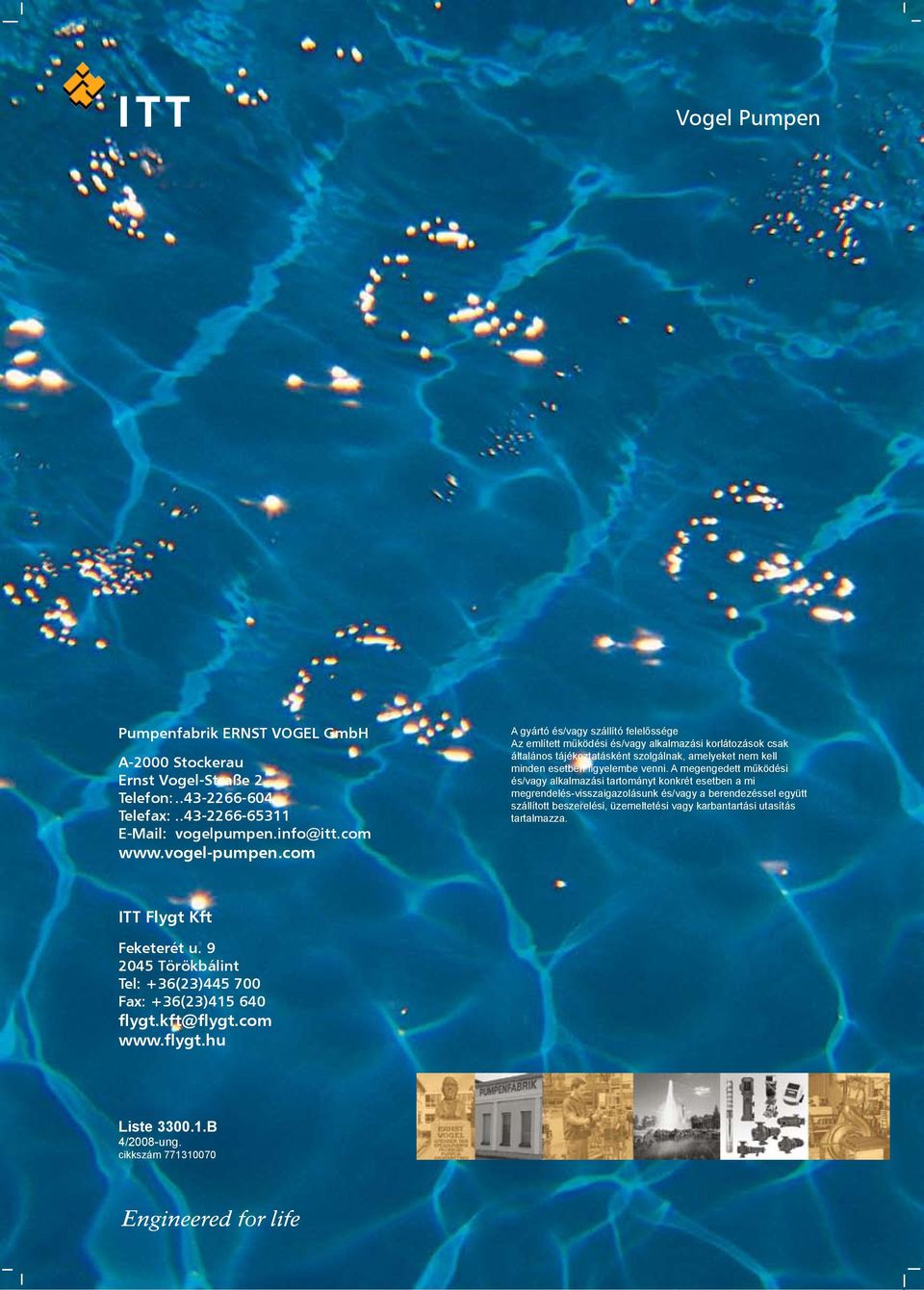

16 Pumpenfabrik ERNST VOGEL GmbH A-2000 Stockerau Ernst Vogel-Straße 2 Telefon: Telefax: vogelpumpen.info@itt.com A gyártó és/vagy szállító felelőssége Az említett működési és/vagy alkalmazási korlátozások csak általános tájékoztatásként szolgálnak, amelyeket nem kell minden esetben figyelembe venni. A megengedett működési és/vagy alkalmazási tartományt konkrét esetben a mi megrendelés-visszaigazolásunk és/vagy a berendezéssel együtt szállított beszerelési, üzemeltetési vagy karbantartási utasítás tartalmazza. ITT Flygt Kft Feketerét u Törökbálint Tel: +36(23) Fax: +36(23) flygt.kft@flygt.com Liste B 4/2008-ung. cikkszám
