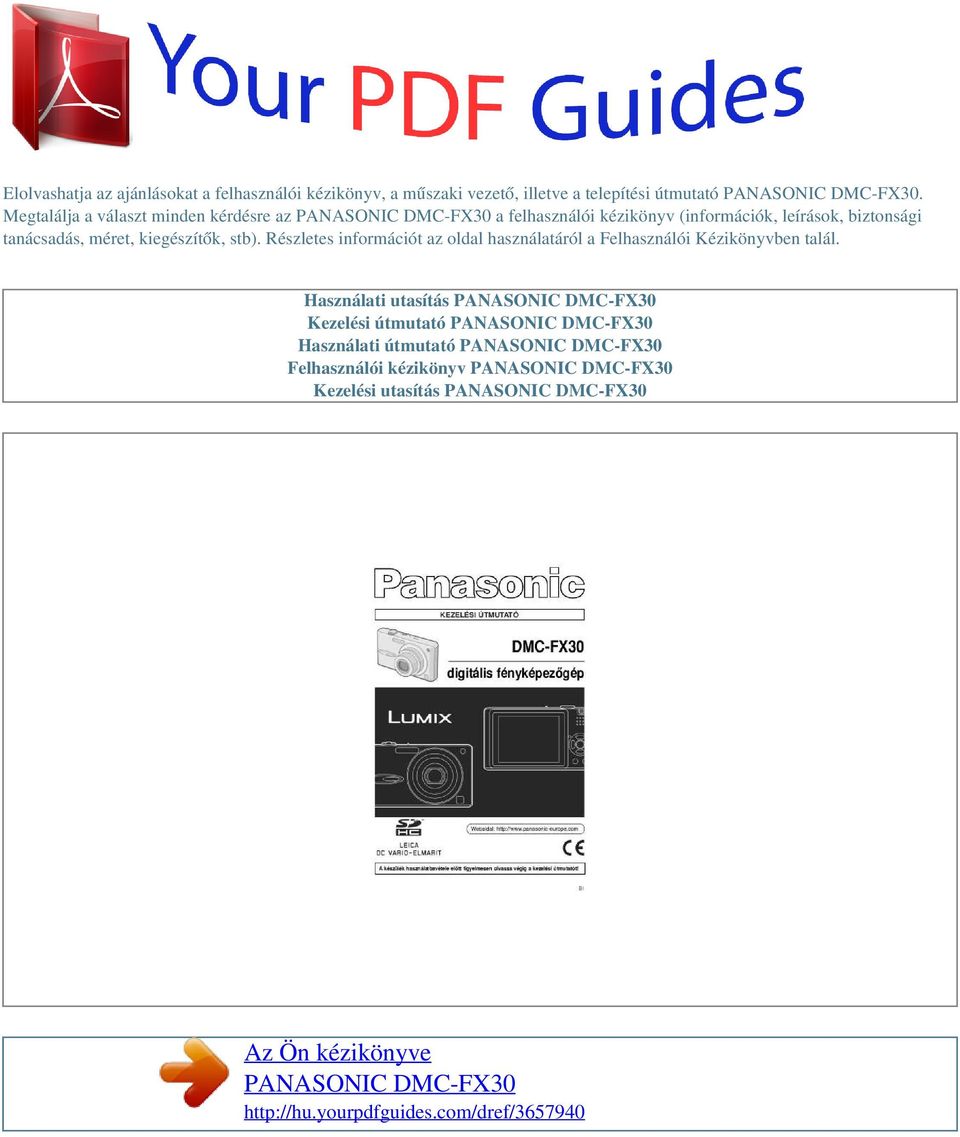

1 Elolvashatja az ajánlásokat a felhasználói kézikönyv, a műszaki vezető, illetve a telepítési útmutató. Megtalálja a választ minden kérdésre az a felhasználói kézikönyv (információk, leírások, biztonsági tanácsadás, méret, kiegészítők, stb). Részletes információt az oldal használatáról a Felhasználói Kézikönyvben talál. Használati utasítás Kezelési útmutató Használati útmutató Felhasználói kézikönyv Kezelési utasítás

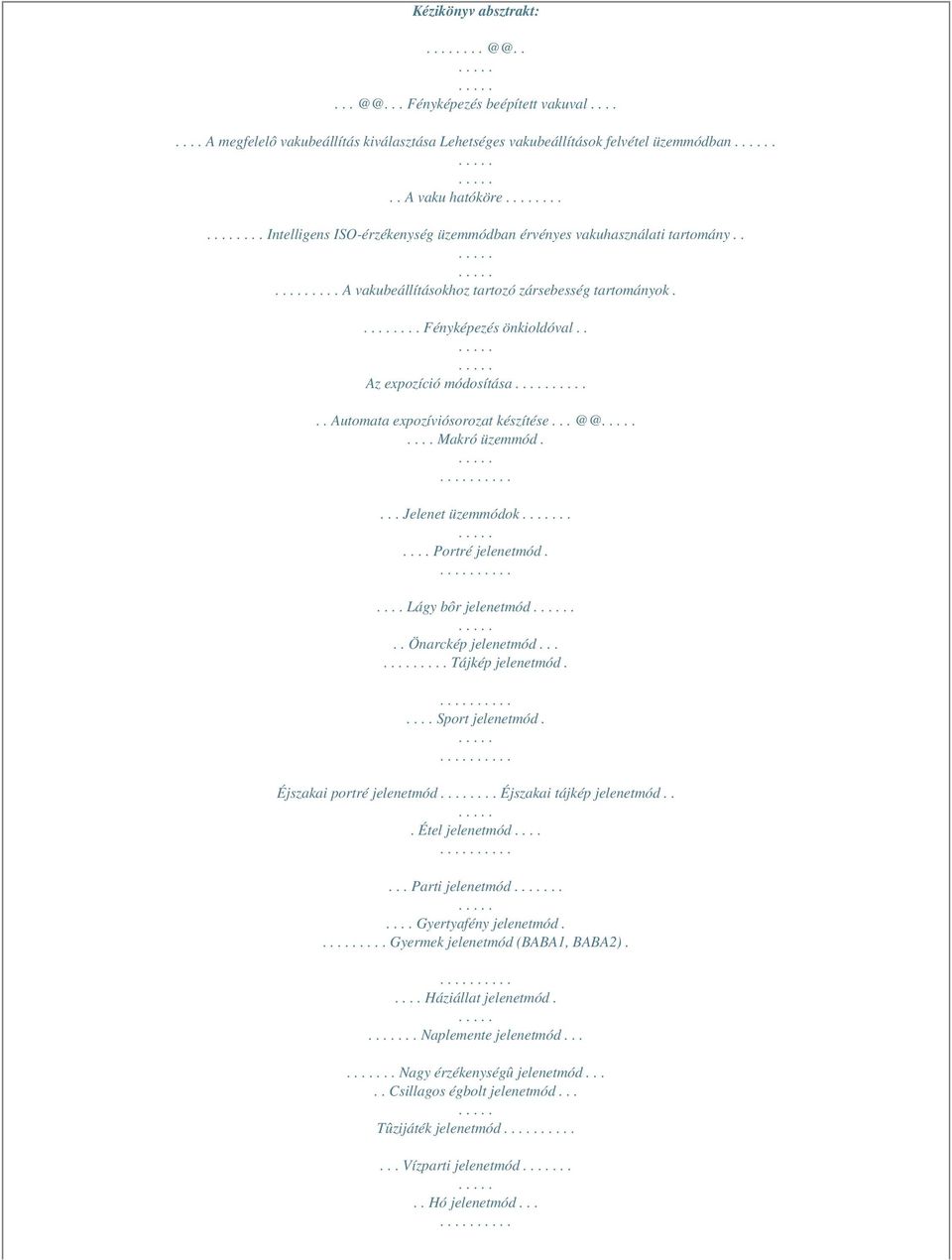

2 Kézikönyv absztrakt:... Fényképezés beépített vakuval A megfelelô vakubeállítás kiválasztása Lehetséges vakubeállítások felvétel üzemmódban... A vaku hatóköre Intelligens ISO-érzékenység üzemmódban érvényes vakuhasználati tartomány A vakubeállításokhoz tartozó zársebesség tartományok.... Fényképezés önkioldóval.. Az expozíció módosítása.. Automata expozíviósorozat Makró üzemmód.... Jelenet üzemmódok Portré jelenetmód..... Lágy bôr jelenetmód... Önarckép jelenetmód Tájkép jelenetmód..... Sport jelenetmód. Éjszakai portré jelenetmód... Éjszakai tájkép jelenetmód... Étel jelenetmód Parti jelenetmód Gyertyafény jelenetmód..... Gyermek jelenetmód (BABA1, BABA2)..... Háziállat jelenetmód... Naplemente jelenetmód..... Nagy érzékenységû jelenetmód..... Csillagos égbolt jelenetmód... Tûzijáték jelenetmód... Vízparti jelenetmód.... Hó jelenetmód...

3 Légi fotó jelenetmód.... Víz alatti jelenetmód... Biztonsági óvintézkedések Kezelôszervek megnevezése Rövid 12 Az akkumulátor/kártya behelyezése/kivétele 13 Beépített memória és memóriakártya A dátum és a pontos idô beállítása (órabeállítás).. 15 Üzemmódválasztó tárcsa.. 16 Menü beállítás [BEÁLLÍTÁS] menü LCD-monitor / a monitoron megjelenô képernyôk közötti átkapcsolás Alapbeállítások Képek felvétele Képfelvétel egyszerû üzemmódban Képek felvétele zoom használatával Az optikai zoom /extra optikai zoom (EZ) használata 27 A digitális zoom használata Képellenôrzés Képek lejátszása/törlése BII Mozgókép üzemmód Szabadságon eltöltött napok számának kijelzése Az utazási célterület helyi idejének [VILÁGIDÔ] kijelzése A [FELVÉTEL] menü használata.. 58 [FEH.EGY. ] A természetes színárnyalat beállítása (fehéregyensúly) [ÉRZÉKENYSÉG] A fényérzékenység beállítása [KÉPARÁNY] A képek oldalarányának beállítása. 61 [KÉPMÉRET] / [MINÔSÉG] A képek méretének és tömörítési fokának beállítása

4 . 62 [AUDIOFELVÉTEL] Állóképek felvétele hangrögzítéssel [AF MÓD] (AF-üzemmód) Az élesség beállítási módszerei [STABILIZÁTOR] Az üzemmód lehetôvé teszi a képremegés felismerését és kompenzálását [SOROZATKÉP] Folyamatos felvételkészítés (képsorozat) [AF SEGÉDFÉNY] A fókuszálás megkönnyítése gyenge megvilágításkor.. 66 [LASSÚ ZÁR] Világos képek készítése sötét helyen [SZÍN ÜZEMMÓD] Képek színhatásainak beállítása [DÁTUMBÉLY.] A készítés dátumának megjelenítése a képen. [DPOF NYOMT.] A nyomtatandó képek és a nyomatok számának beállítása. [VÉDELEM] A kép véletlen törlésének megakadályozása..... [UTÓHANGOSÍTÁS] Hangfelvétel készítése korábban rögzített képhez. [ÁTMÉRET.] Képméret csökkentés.. [LEVÁG] Nagyítás és képkivágás... [KÉPAR. KONV.] (Oldalarány-váltás) A 16:9 oldalarányú kép alakjának megváltoztatása [MÁSOLÁS] Képállományok másolása [FORMÁZÁS] Memória formázása Egyéb készülékek csatlakoztatása A fényképezôgép összekapcsolása PC-vel Képek kinyomtatása. Egyedi kép kijelölése és kinyomtatása Több kép kijelölése és kinyomtatása. Dátumnyomtatás, nyomatszám, papírméret és oldalnyomtatás beállítások. A dátumnyomtatás beállítása DPOFnyomtatás esetén..... Layout-nyomtatás..... Tévén történô képmegjelenítés Egyéb adatok Haladóknak (lejátszás) Mozaiklejátszás (multilejátszás).

5 . Képek dátum szerinti megtekintése (Naptárnézet) A lejátszási zoom használata.... Mozgóképek lejátszása... Állókép készítése mozgóképállományból A [LEJÁTSZÁS] menü használata. [DIABEMUTATÓ] Felvételsorozat bemutatása..... [KEDVENC] Kedvenc képek [KIJELZ.FORG.] / [FORGATÁS] A képek elforgatása Képernyôszimbólumok Üzenetek Hibaelhárítás A felvehetô képek száma és felvételi idôk A felvehetô képek száma Felvételi idôk (mozgókép üzemmódban) 108 Minôségtanúsítás, mûszaki adatok 109 A HASZNÁLAT ELÔTT Információk az Ön biztonsága érdekében FIGYELEM A TÛZ ÉS ÁRAMÜTÉS, VALAMINT A ZAVARÓ INTERFERENCIÁK KOCKÁZATÁNAK CSÖKKENTÉSÉRE KÉRJÜK, HOGY A GÉPET, VALAMINT TARTOZÉKAIT NE TEGYE KI ESÔ VAGY PÁRA HATÁSÁNAK. CSAK AZ AJÁNLOTT TARTOZÉKOKAT HASZNÁLJA. NE VEGYE LE SEM ELÖL, SEM HÁTUL A BURKOLATOT. A KÉSZÜLÉK BELSEJÉBEN NINCSENEK A FELHASZNÁLÓ ÁLTAL JAVÍTHATÓ RÉSZEGYSÉGEK. A KÉSZÜLÉK JAVÍTÁSÁT VAGY KARBANTARTÁSÁT SZAKSZERVIZBEN VÉGEZTESSE. A HÁLÓZATI DUGASZOLÓALJZAT (KONNEKTOR), A KÉSZÜLÉK KÖZELÉBEN, KÖNNYEN HOZZÁFÉRHETÔ HELYEN LEGYEN. FIGYELEM! Hibásan végrehajtott akkumulátorcsere robbanásveszélyt okozhat. Az akkumulátort csak vele azonos típusúra, vagy a gyártó által ajánlott típusra cserélje. Az elhasználódott akkumulátor kezelésénél tartsa be a gyártó elôírását. Kérjük, tartsa be a szerzôi jogra vonatkozó törvényeket. Mûsoros szalagok, mágneslemezek vagy más nyilvánosságra hozott vagy sugárzott anyagok kereskedelmi célú felvétele megsértheti a szerzôi jogokat. Magáncélú felhasználásra is korlátozott lehet a meghatározott anyagok felvétele. Vegye figyelembe, hogy digitális fényképezôgépének kezelôszervei ute;dott akkumulátorokat) ne dobja a háztartási szemétbe! Helyezze az ilyen célra használatos gyûjtôládába. Az akkumulátortöltô üzemkész, ha a hálózati csatlakozóját a konnektorba dugja. Ha a hálózatra csatlakoztatja a töltôt, a készülék (primer köre) akkor is vesz fel áramot, ha akkumulátort nem tesz bele. 3 A használat elôtt Információk az Ön biztonsága érdekében (folytatás) s A digitális fényképezôgép ápolása A digitális fényképezôgépet ne tegye ki rázkódásnak vagy ütésnek. A gép ilyen esetben elrom a készülékben. Az MMC-kártyák csak állóképek rögzítésére használhatók. 4 A használat elôtt Biztonsági óvintézkedések s A fényképezôgép optimális használata A fényképezôgép szállításakor ügyeljen arra, hogy ne essen le, és ne csapódjon hozzá semmihez, ne nyomja meg erôsen. Ne ejtse el a fényképezôgépet tartalmazó táskát, mert erôs ütés érheti a készüléket. Ne akasszon a gép hordszíjára további tárgyakat. Ezek a tárgyak a képernyôhöz nyomódhatnak és bajt okozhatnak. Ne tegye a fényképezôgépet papírzacskóba, mert ez könnyen kiszakadhat, a fényképezôgép a földre eshet és megsérülhet. Javasoljuk, hogy a fényképezôgép védelme érdekében szerezzen be megfelelô hordtáskát a szakkereskedésben. koztassa újra a hálózati tápegységet. Ezután kapcsolja be újra a fényképezôgépet. Ne használja a digitális fényképezôgépet rádióadó vagy nagyfeszültségû vezeték közelében. Ha rádióadó vagy nagyfeszültségû vezeték közelében készít felvételt, lehetséges, hogy romlik a kép- és hangfelvétel minôsége. Feltétlenül csak a mellékelt vezetékeket és kábeleket használja. A tartozékok használatánál csak a hozzá való vezetékeket és kábeleket alkalmazza. Ne hosszabbítsa meg a vezetékeket és kábeleket. Ne szórjon rovarirtó sprayt vagy folyékony vegyszert a fényképezôgépre. Az ilyen vegyi anyagoktól deformálódhat a fényképezôgép burkolata és a felületi rétege leválhat. A digitális fényképezôgépnek nem szabad hosszabb ideig gumiból vagy mûanyagból készült tárgyakkal érintkezni. A digitális fényképezôgép tisztítására sem benzintartalmú hígítót, sem alkoholt ne használjon. A fényképezôgép tisztítása elôtt vegye ki az akkumulátort, vagy húzza ki a hálózati tápegység (DMW-AC5E; megvásárolható tartozék) csatlakozókábelét.

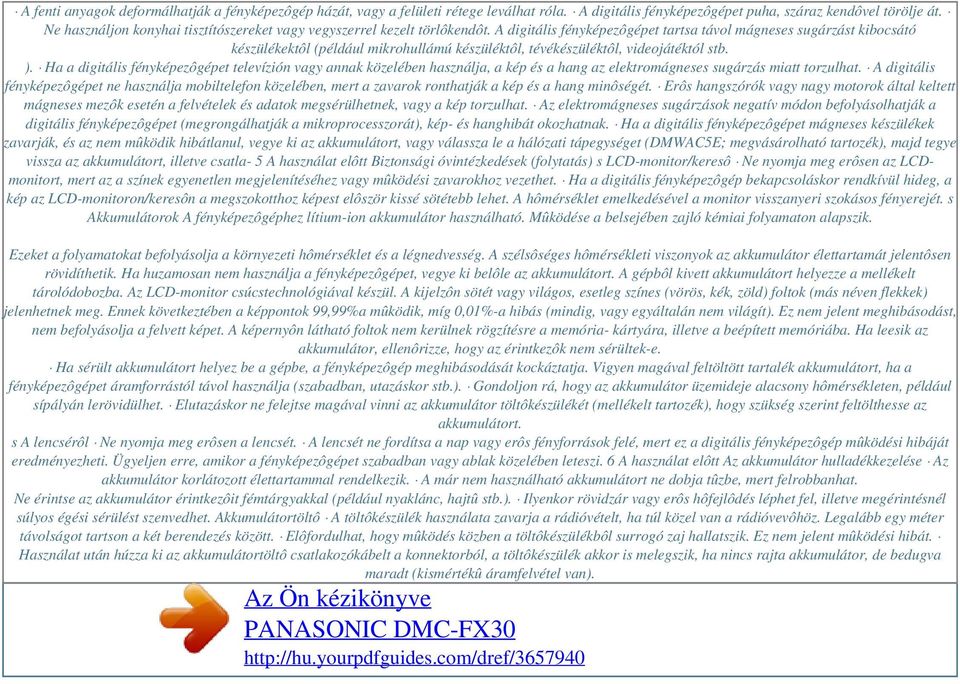

6 A fenti anyagok deformálhatják a fényképezôgép házát, vagy a felületi rétege leválhat róla. A digitális fényképezôgépet puha, száraz kendôvel törölje át. Ne használjon konyhai tisztítószereket vagy vegyszerrel kezelt törlôkendôt. A digitális fényképezôgépet tartsa távol mágneses sugárzást kibocsátó készülékektôl (például mikrohullámú készüléktôl, tévékészüléktôl, videojátéktól stb. ). Ha a digitális fényképezôgépet televízión vagy annak közelében használja, a kép és a hang az elektromágneses sugárzás miatt torzulhat. A digitális fényképezôgépet ne használja mobiltelefon közelében, mert a zavarok ronthatják a kép és a hang minôségét. Erôs hangszórók vagy nagy motorok által keltett mágneses mezôk esetén a felvételek és adatok megsérülhetnek, vagy a kép torzulhat. Az elektromágneses sugárzások negatív módon befolyásolhatják a digitális fényképezôgépet (megrongálhatják a mikroprocesszorát), kép- és hanghibát okozhatnak. Ha a digitális fényképezôgépet mágneses készülékek zavarják, és az nem mûködik hibátlanul, vegye ki az akkumulátort, vagy válassza le a hálózati tápegységet (DMWAC5E; megvásárolható tartozék), majd tegye vissza az akkumulátort, illetve csatla- 5 A használat elôtt Biztonsági óvintézkedések (folytatás) s LCD-monitor/keresô Ne nyomja meg erôsen az LCDmonitort, mert az a színek egyenetlen megjelenítéséhez vagy mûködési zavarokhoz vezethet. Ha a digitális fényképezôgép bekapcsoláskor rendkívül hideg, a kép az LCD-monitoron/keresôn a megszokotthoz képest elôször kissé sötétebb lehet. A hômérséklet emelkedésével a monitor visszanyeri szokásos fényerejét. s Akkumulátorok A fényképezôgéphez lítium-ion akkumulátor használható. Mûködése a belsejében zajló kémiai folyamaton alapszik. Ezeket a folyamatokat befolyásolja a környezeti hômérséklet és a légnedvesség. A szélsôséges hômérsékleti viszonyok az akkumulátor élettartamát jelentôsen rövidíthetik. Ha huzamosan nem használja a fényképezôgépet, vegye ki belôle az akkumulátort. A gépbôl kivett akkumulátort helyezze a mellékelt tárolódobozba. Az LCD-monitor csúcstechnológiával készül. A kijelzôn sötét vagy világos, esetleg színes (vörös, kék, zöld) foltok (más néven flekkek) jelenhetnek meg. Ennek következtében a képpontok 99,99%a mûködik, míg 0,01%-a hibás (mindig, vagy egyáltalán nem világít). Ez nem jelent meghibásodást, nem befolyásolja a felvett képet. A képernyôn látható foltok nem kerülnek rögzítésre a memória- kártyára, illetve a beépített memóriába. Ha leesik az akkumulátor, ellenôrizze, hogy az érintkezôk nem sérültek-e. Ha sérült akkumulátort helyez be a gépbe, a fényképezôgép meghibásodását kockáztatja. Vigyen magával feltöltött tartalék akkumulátort, ha a fényképezôgépet áramforrástól távol használja (szabadban, utazáskor stb.). Gondoljon rá, hogy az akkumulátor üzemideje alacsony hômérsékleten, például sípályán lerövidülhet. Elutazáskor ne felejtse magával vinni az akkumulátor töltôkészülékét (mellékelt tartozék), hogy szükség szerint feltölthesse az akkumulátort. s A lencsérôl Ne nyomja meg erôsen a lencsét. A lencsét ne fordítsa a nap vagy erôs fényforrások felé, mert ez a digitális fényképezôgép mûködési hibáját eredményezheti. Ügyeljen erre, amikor a fényképezôgépet szabadban vagy ablak közelében leteszi. 6 A használat elôtt Az akkumulátor hulladékkezelése Az akkumulátor korlátozott élettartammal rendelkezik. A már nem használható akkumulátort ne dobja tûzbe, mert felrobbanhat. Ne érintse az akkumulátor érintkezôit fémtárgyakkal (például nyaklánc, hajtû stb.). Ilyenkor rövidzár vagy erôs hôfejlôdés léphet fel, illetve megérintésnél súlyos égési sérülést szenvedhet. Akkumulátortöltô A töltôkészülék használata zavarja a rádióvételt, ha túl közel van a rádióvevôhöz. Legalább egy méter távolságot tartson a két berendezés között. Elôfordulhat, hogy mûködés közben a töltôkészülékbôl surrogó zaj hallatszik. Ez nem jelent mûködési hibát. Használat után húzza ki az akkumulátortöltô csatlakozókábelt a konnektorból, a töltôkészülék akkor is melegszik, ha nincs rajta akkumulátor, de bedugva maradt (kismértékû áramfelvétel van).

7 Gondoskodjon arról, hogy a töltôkészülék és az akkumulátor érintkezôi mindig tiszták legyenek. s Memóriakártya A kártyát ne tárolja magas hômérsékletû, vagy közvetlen napsugárzásnak kitett helyen, vagy ahol elektromágneses hullámok, illetve sztatikus töltés kárt tehet benne. Ne hajlítgassa, ne ejtse le a kártyát. A kártya, vagy a rajta tárolt adatok ekkor megsérülhetnek, törlôdhetnek. A kártyát használat után, tároláshoz vagy szállításhoz tegye bele a tokjába. Ügyeljen arra, nehogy szennyezôdés, por vagy víz érje a kártya hátlapján lévô érintkezôket, és ujjával se érintse meg ôket. s Ha a fényképezôgépet hosszabb ideig nem használja Az akkumulátort tárolja száraz, viszonylag állandó hômérsékletû helyen. (Ajánlott hômérséklet: 15 C C, ajánlott páratartalom: 40%... 60%.) Gyôzôdjön meg arról, hogy az akkumulátort és a kártyát kivette a gépbôl. Ha az akkumulátort továbbra is a készülékben hagyja, akkor is túlmerülhet és feltöltése ellenére, használhatatlanná válhat. Javasoljuk, hogy a huzamosan használaton kívüli akkumulátort évente egyszer töltse fel. Vegye ki a gépbôl és a teljes feltöltést követôen, tegye a tárolóhelyre. A fényképezôgép zárt szekrényben való tárolásakor javasoljuk, tegyen mellé szárítóanyagot (szilikagélt). 7 ELÔKÉSZÜLETEK Tartozékok Kérjük, hogy a fényképezôgép használata elôtt ellenôrizze a tartozékokat. Az SD- és az SDHCkártya, valamint a MultiMediaCard adathordozók a szövegben kártya néven szerepelnek. A fényképezôgépbe memóriakártya tehetô. Ha nem használ memóriakártyát, a képek a beépített memóriába rögzíthetôk és onnan lejátszhatók. (14. o.) Keressen fel szakboltot vagy szakszervizt, ha szüksége van tartozékokra. (A tartozékok külön-külön megvásárolhatók.) s Megvásárolható tartozékok Akkumulátor DMW-BCE10E Puha tok DMW-CX12 Bôrtok DMW-CXA1 Félkemény tok DMW-CHFX30 Vízhatlan tok DMW-MCFX30 Hálózati tápegység DMW-AC5E SDHC-memóriakártya 4 GB: RP- SDR04GE1K SD-memóriakártya 2 GB: RP-SDK02GE1A/ RP-SDR02GE1A 1 GB: RP-SDK01GE1A/ RP-SDH01GE1A/ RP-SDR01GE1A 512 MB: RP- SDK512E1A/ RP-SDR512E1A 256 MB: RP-SDH256E1A/ RP-SDR256E1A 128 MB: RP-SD128BE1A USB 2.0 kártyaolvasó BN-SDUSB2E PC kártyás adapter BN-SDPC3E Bizonyos tartozékok nem kaphatók minden országban. 1 Akkumulátor (a szövegben,,akkumulátor"ként van megnevezve) 2 Akkumulátortöltô (a szövegben,,töltôkészülék"-ként van megnevezve) 3 Hálózati csatlakozókábel 4 USB-csatlakozókábel 5 AV-kábel 6 CD-ROM 7 Hordszíj 8 Tárolódoboz az akkumulátor számára 8 Elôkészületek Kezelôszervek megnevezése 7 Állapotjelzô (15. o.) 8 [DISPLAY] (képernyô)/[lcd MODE] képernyô üzemmód gomb (32., 34. o.) 9 [FUNC] (funkció) gomb (58. o.) / Törlés (30. o.) gomb 1 Vaku (35. o.) 2 Lencse (objektív) (4., 6. o.) 3 Önkioldó jelzôfény (39. o.) AF-segédfény (66. o. ) Ki-/be tolókapcsoló (15. o.) Zoom-kar (27. o.) Hangszóró (71. o.) Mikrofon (52., 63., 82. o.) Kioldó (exponáló) gomb (23., 52. o.) Üzemmódválasztó tárcsa (16. o. ) 4 LCD-monitor (22., 32., 95. o.) 5 Kurzorvezérlô gombok / Önkioldó funkció (39. o.) / Képellenôrzés [REV] gomb (29. o.) / Vakubeállítás gomb (35. o. ) / Expozíció-módosítás (40. o.) / automata expozíció-sorozat (41. o.)/ fehéregyensúly finombeállító (60. o.)/ ellenfény kompenzáció egyszerû üzemmódban (26. o.) Ebben a kezelési útmutatóban a kurzorgomb mûködtetését az alábbi módon jelöljük. Példa: Ha a gombot kell megnyomni 16 Rögzítô szem a hordszíj számára 17 Objektív palást 18 [DIGITAL/AV OUT] csatlakozóaljzat (87., 90., 94. o.) 19 Tápegység [DC IN] csatlakozóaljzat (87., 90. o.) Feltétlenül csak eredeti Panasonic adaptert (DMW-AC5E; megvásárolható tartozék) használjon. A fényképezôgépben lévô akkumulátor nem tölthetô a hálózati adapterrel (DMW-AC5E; megvásárolható tartozék) hiába csatlakoztatja a fényképezôgéphez. 6 [MENU/SET] (menü/beállítás) gomb (19., 22. o.) 9 Elôkészületek Kezelôszervek megnevezése (folytatás) 20 Állványrögzítô-hüvely Fotóállvány használatakor, gyôzôdjön meg arról, hogy az állvány elég stabilan áll-e, mielôtt a fényképezôgépet az állványra rögzíti. 21 Akkumulátortartó/kártyatartó fedél (13. o.) 22 Az akkumulátortartó/kártyatartó nyitó/záró gombja (13.

8 o.) Rövid útmutató Az alábbiakban összefoglaljuk, hogyan készíthet felvételt fényképezôgépével. Minden munkamenet során gyôzôdjön meg arról, hogy a megfelelô fejezetet használja. 3 Kapcsolja be a fényképezôgépet a képek felvételéhez. Állítsa be a dátumot és a pontos idôt (15. o.). 1 Töltse fel az akkumulátort (11. o.). A gyári csomagban található akkumulátor nincs feltöltve. Használat elôtt töltse fel az alább leírtak szerint. 2 Helyezze be a kártyát a fényképezôgépbe (13. o.). Állítsa be az üzemmódválasztó tárcsát [ ]-ra. A kép felvételéhez nyomja meg a kioldógombot (23. o.). 4 Tekintse meg a képeket. Ha nem használ memóriakártyát, a képek a beépített memóriába rögzíthetôk és onnan lejátszhatók (14. o.). Olvassa el a 14. oldalon található részt, ha kártyát használ. 10 Állítsa be az üzemmódválasztó tárcsát [ ]-ra. Válassza ki a megjelenítendô képet (30. o.). Elôkészületek Az akkumulátor feltöltése a töltôkészülékkel A gyári csomagban található akkumulátor nincs feltöltve. Használat elôtt töltse fel. 3 Vegye ki a töltôkészülékbôl az akkumulátort, ha a töltés véget ért. 1 Helyezze az akkumulátort a töltôkészülékre, ügyeljen a csatlakozók helyzetére. 2 Dugja be a hálózati csatlakozókábelt. A hálózati kábelt nem lehet teljesen a töltô csatlakozóaljzatába betolni. Az alábbi ábra szerinti rés maradhat tökéletes csatlakoztatás esetén is. Feltétlenül húzza ki a csatlakozókábelt a konnektorból, ha a töltés befejezôdött. Az akkumulátor töltéskor és használat esetén felmelegszik. A fényképezôgép is melegszik használat közben. Ezek a melegedési jelenségek természetesek, nem utalnak meghibásodásra. Az akkumulátor lemerül (kisül), ha huzamosan a fényképezôgépben hagyja. Töltse fel az akkumulátort, ha lemerült. A nem teljesen lemerült akkumulátor is tölthetô (nincs memória effektus). Csak megfelelô akkumulátort és töltôkészüléket használjon. Az akkumulátor feltöltését csak esô ellen védett helyen végezze. A töltôkészüléket ne bontsa meg és ne barkácsoljon bele. A töltési folyamat megkezdését a zöld [CHARGE] (töltés) lámpa felgyulladása jelzi. Ha a zöld [CHARGE] (töltés) lámpa kialszik, a töltés befejezôdött (kb. 120 perc). Ha a [CHARGE] (töltés) lámpa villog, olvassa el a 12. oldalon található utalásokat. 11 Elôkészületek Az akkumulátor használata (töltés/felvehetô képek száma) s Az akkumulátor üzemideje A CIPA-szabvány szerint felvehetô képek száma (állókép üzemmódban) [ ] Felvehetô képek száma kb. 280 kép (kb. 140 perc) Lejátszási idô Folyamatos lejátszás esetén kb. 300 perc A felvehetô képek száma és a lejátszási idô a mûködési körülményektôl és az akkumulátor töltöttségi szintjétôl függ. s Az akkumulátor töltése Töltési idô kb. 120 perc Felvételi körülmények a CIPA-szabvány szerint Hômérséklet: 23 C / páratartalom: 50% bekapcsolt LCDmonitor F esetén. SD-memóriakártya (16 MB) használata esetén. A mellékelt akkumulátorral használva. A felvétel 30 másodperccel a fényképezôgép bekapcsolása után kezdôdik. (Az optikai képstabilizátor [MODE1] állásban van.) Az exponálás 30 másodpercenként történik, teljes vaku minden további exponálásnál. A zoom-objektív forgatása,,tele" végállásból,,nagy látószögû" végállásba és fordítva, minden felvételnél. A fényképezôgép kikapcsolásra kerül minden 10. felvétel után, hogy az elemek lehûljenek. A CIPA a [Camera & Imaging Products Association] rövidítése. F A felvehetô képek száma csökken fokozott A fentiekben megadott töltési idô és felvehetô képszám a készülékhez mellékelt (DMWBCE10E) típusú akkumulátorra vonatkozik. A [CHARGE] (töltés) lámpa kigyullad, ha a töltési folyamat megkezdôdik. s Ha villog a [CHARGE] (töltés) lámpa Ha az akkumulátor hômérséklete túl magas vagy túl alacsony, a [CHARGE] (töltés) lámpa villog és a töltési idô hosszabb lesz a megszokottnál. A töltôkészülék vagy az akkumulátor érintkezôi koszosak. Ez esetben tisztítsa meg száraz kendôvel az érintkezôket. A fényképezôgép mûködési ideje erôsen csökken, ha elhasználódott akkumulátort használ, hiába tölti fel teljesen.

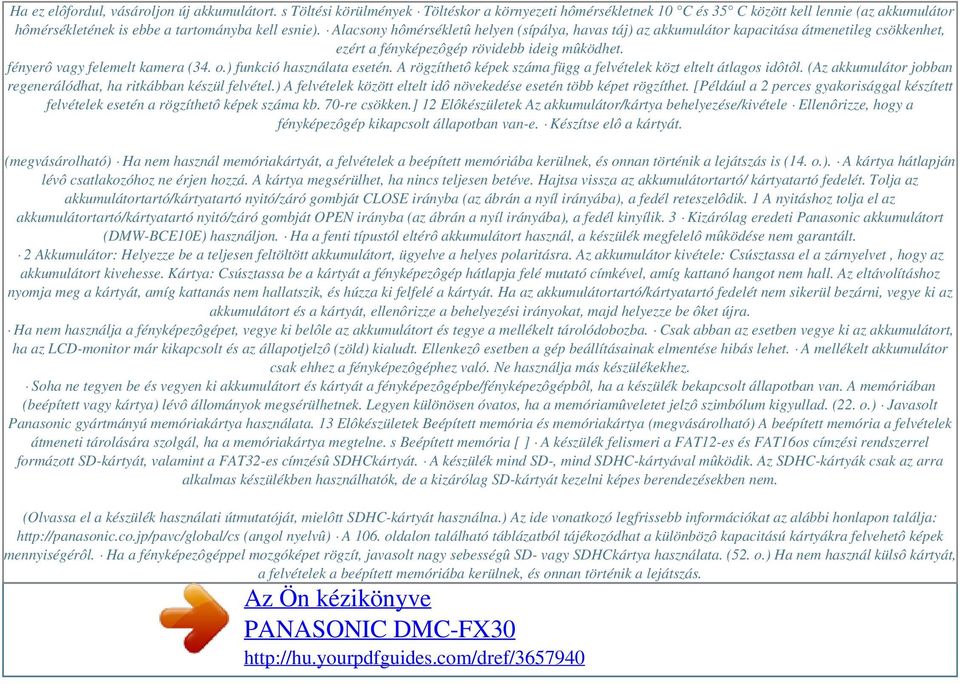

9 Ha ez elôfordul, vásároljon új akkumulátort. s Töltési körülmények Töltéskor a környezeti hômérsékletnek 10 C és 35 C között kell lennie (az akkumulátor hômérsékletének is ebbe a tartományba kell esnie). Alacsony hômérsékletû helyen (sípálya, havas táj) az akkumulátor kapacitása átmenetileg csökkenhet, ezért a fényképezôgép rövidebb ideig mûködhet. fényerô vagy felemelt kamera (34. o.) funkció használata esetén. A rögzíthetô képek száma függ a felvételek közt eltelt átlagos idôtôl. (Az akkumulátor jobban regenerálódhat, ha ritkábban készül felvétel.) A felvételek között eltelt idô növekedése esetén több képet rögzíthet. [Például a 2 perces gyakorisággal készített felvételek esetén a rögzíthetô képek száma kb. 70-re csökken.] 12 Elôkészületek Az akkumulátor/kártya behelyezése/kivétele Ellenôrizze, hogy a fényképezôgép kikapcsolt állapotban van-e. Készítse elô a kártyát. (megvásárolható) Ha nem használ memóriakártyát, a felvételek a beépített memóriába kerülnek, és onnan történik a lejátszás is (14. o.). A kártya hátlapján lévô csatlakozóhoz ne érjen hozzá. A kártya megsérülhet, ha nincs teljesen betéve. Hajtsa vissza az akkumulátortartó/ kártyatartó fedelét. Tolja az akkumulátortartó/kártyatartó nyitó/záró gombját CLOSE irányba (az ábrán a nyíl irányába), a fedél reteszelôdik. 1 A nyitáshoz tolja el az akkumulátortartó/kártyatartó nyitó/záró gombját OPEN irányba (az ábrán a nyíl irányába), a fedél kinyílik. 3 Kizárólag eredeti Panasonic akkumulátort (DMW-BCE10E) használjon. Ha a fenti típustól eltérô akkumulátort használ, a készülék megfelelô mûködése nem garantált. 2 Akkumulátor: Helyezze be a teljesen feltöltött akkumulátort, ügyelve a helyes polaritásra. Az akkumulátor kivétele: Csúsztassa el a zárnyelvet, hogy az akkumulátort kivehesse. Kártya: Csúsztassa be a kártyát a fényképezôgép hátlapja felé mutató címkével, amíg kattanó hangot nem hall. Az eltávolításhoz nyomja meg a kártyát, amíg kattanás nem hallatszik, és húzza ki felfelé a kártyát. Ha az akkumulátortartó/kártyatartó fedelét nem sikerül bezárni, vegye ki az akkumulátort és a kártyát, ellenôrizze a behelyezési irányokat, majd helyezze be ôket újra. Ha nem használja a fényképezôgépet, vegye ki belôle az akkumulátort és tegye a mellékelt tárolódobozba. Csak abban az esetben vegye ki az akkumulátort, ha az LCD-monitor már kikapcsolt és az állapotjelzô (zöld) kialudt. Ellenkezô esetben a gép beállításainak elmentése hibás lehet. A mellékelt akkumulátor csak ehhez a fényképezôgéphez való. Ne használja más készülékekhez. Soha ne tegyen be és vegyen ki akkumulátort és kártyát a fényképezôgépbe/fényképezôgépbôl, ha a készülék bekapcsolt állapotban van. A memóriában (beépített vagy kártya) lévô állományok megsérülhetnek. Legyen különösen óvatos, ha a memóriamûveletet jelzô szimbólum kigyullad. (22. o.) Javasolt Panasonic gyártmányú memóriakártya használata. 13 Elôkészületek Beépített memória és memóriakártya (megvásárolható) A beépített memória a felvételek átmeneti tárolására szolgál, ha a memóriakártya megtelne. s Beépített memória [ ] A készülék felismeri a FAT12-es és FAT16os címzési rendszerrel formázott SD-kártyát, valamint a FAT32-es címzésû SDHCkártyát. A készülék mind SD-, mind SDHC-kártyával mûködik. Az SDHC-kártyák csak az arra alkalmas készülékben használhatók, de a kizárólag SD-kártyát kezelni képes berendezésekben nem. (Olvassa el a készülék használati útmutatóját, mielôtt SDHC-kártyát használna.) Az ide vonatkozó legfrissebb információkat az alábbi honlapon találja: (angol nyelvû) A 106. oldalon található táblázatból tájékozódhat a különbözô kapacitású kártyákra felvehetô képek mennyiségérôl. Ha a fényképezôgéppel mozgóképet rögzít, javasolt nagy sebességû SD- vagy SDHCkártya használata. (52. o.) Ha nem használ külsô kártyát, a felvételek a beépített memóriába kerülnek, és onnan történik a lejátszás.

10 (A beépített memória nem használható, ha kártya van a fényképezôgépben. ) A beépített memória mérete kb. 27 MB. Mozgóképek felvételekor a képméret QVGA méretû ( képpont) lesz, ha beépített memóriát használ (52. o.). s Kártya [ ] Ha kártyát használ, akkor arra készítheti a felvételeket, és onnan játszhatja le ôket. s Kártya (megvásárolható tartozék) Az SD-, az SDHCkártyák, valamint a MultiMediaCard kicsi, könnyû, egyszerûen cserélhetô, külsô memóriakártyák. Olvassa el az 5. oldalon leírtakat, a készülékben használható kártyafajtákról. Az SDHC-kártya megfelel a 2006-os SD Szövetség által rögzített 2 GB-nál nagyobb kapacitású memóriakártyákra vonatkozó szabványnak. Az SD- és az SDHC-memóriakártya olvasási/írási sebessége nagy. Az SD- és az SDHC-memóriakártya írásvédelemmel van ellátva az írás és formázás megakadályozására. (Ha az írásvédelem a [LOCK]-ra van állítva, a kártyára sem írni, sem az azon tárolt adatokat törölni nem lehet. Ilyenkor a kártya nem is formázható. A kapcsoló visszaállítása után ezek a funkciók újra használhatóvá válnak.) A memóriában (beépített és kártya) lévô adatok, állományok megsérülhetnek vagy elveszhetnek, ha elektromágneses sugárzásnak, sztatikus töltésnek vannak kitéve, valamint fényképezôgép- és kártyahiba miatt. Javasoljuk, hogy felvételeit másolja át további adathordozókra (például PC, CD stb). Ne formázza a gépben használt memóriakártyáit PC-n vagy más eszközön. Csak a fényképezôgéppel történô formattálás nyújt biztos eredményt. (86. o.) A memóriakártyát tartsa távol gyermekektôl, nehogy lenyeljék azt. 14 Elôkészületek A dátum és a pontos idô beállítása (órabeállítás) s Alapbeállítás A fényképezôgép megvásárlásakor a pontos idô nincs beállítva. Bekapcsolásakor a következô szöveg látható. : Célterület szerinti zónaidô (56. o.) / : Válassza ki a beállítani / módosítani kívánt paramétert. / : Állítsa be a dátumot és a pontos idôt. : Kilépés a funkcióból anélkül, hogy módosítás történne. 3 A menübôl való kilépéshez nyomja meg a [ ] (menü/beállítás) gombot. Ellenôrizze a gép kikapcsolása, majd újra bekapcsolása után, hogy a dátum és a pontos idô beállítása helyes-e. s Az órabeállítás módosítása 1 Nyomja meg a [ ] (menü/beállítás) gombot. 2 A / gomb segítségével válassza ki a [ÓRABEÁLL.] menüpontot. 3 Nyomja meg a gombot. Hajtsa végre a korábbiakban leírt beállítási folyamatot. : [ ] (menü/beállítás) gomb : Kurzorvezérlô gombok : Üzemmódválasztó tárcsa 4 Nyomja meg a [ ] (menü/beállítás) gombot a menü bezárásához. Az órát a [BEÁLLÍTÁS] menüben is beállíthatja. (18. o. ) 1 2 Nyomja meg a [ gombot. A ] (menü/beállítás) Ha a feltöltött akkumulátort 24 óránál hosszabb ideig a gépben hagyja, akkor a pontos idô beállítását a fényképezôgép legalább három hónapig megtartja akkor is, ha közben kiveszi az akkumulátort. (Ha az akkumulátor nincs kellô mértékben feltöltve, elôfordulhat, hogy ez az idô csökken.) A tárolási idô elteltével a pontos idô értéke törlôdik. Ilyen esetben újra be kell állítani a gép óráját és 2099 között állíthat be évszámot. Az idô kijelzése 24 órás rendszerû. Ha nem állít be dátumot, lehetséges, hogy a fotólabor nem tudja majd a digitális nyomtatásra vonatkozó megrendelését teljesíteni (80. o.) vagy nem lehet idôadatokkal feliratozni a képeket [DÁTUMBÉLY. ] (77. o.). megfelelô kurzorvezérlô gomb / / / segítségével állítsa be a dátumot és a pontos idôt. : Lakóhely szerinti zónaidô 15 Elôkészületek Üzemmódválasztó tárcsa A fényképezôgép bekapcsolását követôen az üzemmódválasztó tárcsa elforgatásával lehet a kívánt üzemmódot (felvétel, lejátszás, közeli felvétel, jelenetmód stb.) kiválasztani. s Forgassa a tárcsát Forgassa el a tárcsát úgy, hogy a kívánt üzemmódnak megfelelô szimbólum az ábrán látható jellel essen egy vonalban. A tárcsát lassan forgassa, ügyeljen arra, hogy pontosan a kiválasztott szimbólumon álljon meg (ne a kettô között).

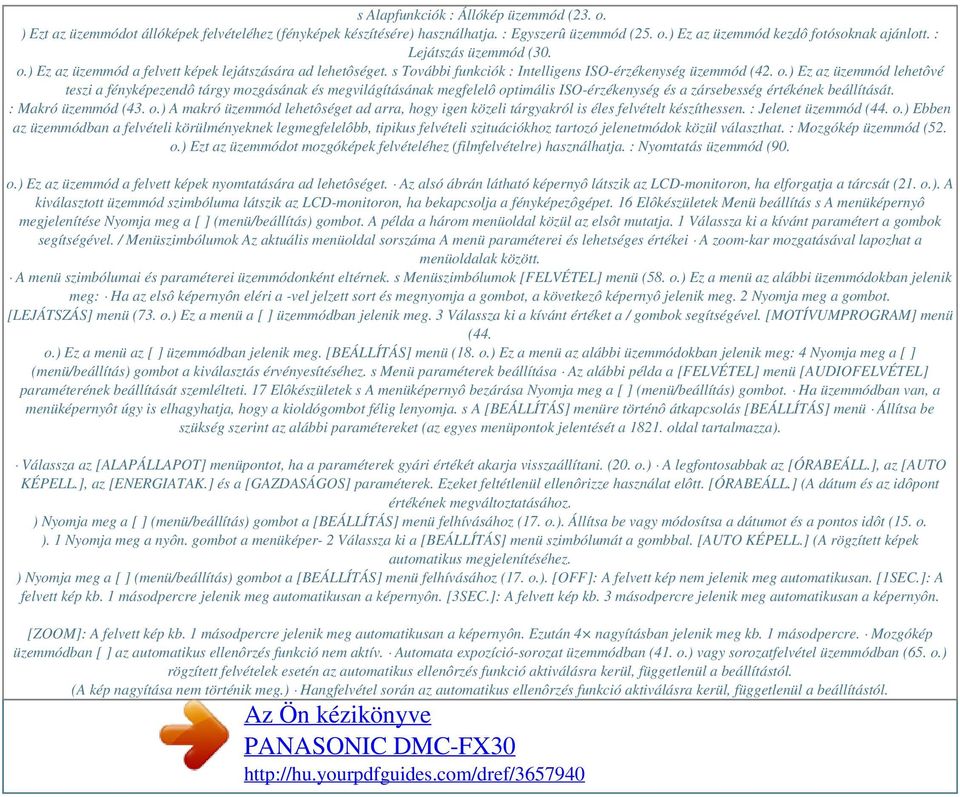

11 s Alapfunkciók : Állókép üzemmód (23. o. ) Ezt az üzemmódot állóképek felvételéhez (fényképek készítésére) használhatja. : Egyszerû üzemmód (25. o.) Ez az üzemmód kezdô fotósoknak ajánlott. : Lejátszás üzemmód (30. o.) Ez az üzemmód a felvett képek lejátszására ad lehetôséget. s További funkciók : Intelligens ISO-érzékenység üzemmód (42. o.) Ez az üzemmód lehetôvé teszi a fényképezendô tárgy mozgásának és megvilágításának megfelelô optimális ISO-érzékenység és a zársebesség értékének beállítását. : Makró üzemmód (43. o.) A makró üzemmód lehetôséget ad arra, hogy igen közeli tárgyakról is éles felvételt készíthessen. : Jelenet üzemmód (44. o.) Ebben az üzemmódban a felvételi körülményeknek legmegfelelôbb, tipikus felvételi szituációkhoz tartozó jelenetmódok közül választhat. : Mozgókép üzemmód (52. o.) Ezt az üzemmódot mozgóképek felvételéhez (filmfelvételre) használhatja. : Nyomtatás üzemmód (90. o.) Ez az üzemmód a felvett képek nyomtatására ad lehetôséget. Az alsó ábrán látható képernyô látszik az LCD-monitoron, ha elforgatja a tárcsát (21. o.). A kiválasztott üzemmód szimbóluma látszik az LCD-monitoron, ha bekapcsolja a fényképezôgépet. 16 Elôkészületek Menü beállítás s A menüképernyô megjelenítése Nyomja meg a [ ] (menü/beállítás) gombot. A példa a három menüoldal közül az elsôt mutatja. 1 Válassza ki a kívánt paramétert a gombok segítségével. / Menüszimbólumok Az aktuális menüoldal sorszáma A menü paraméterei és lehetséges értékei A zoom-kar mozgatásával lapozhat a menüoldalak között. A menü szimbólumai és paraméterei üzemmódonként eltérnek. s Menüszimbólumok [FELVÉTEL] menü (58. o.) Ez a menü az alábbi üzemmódokban jelenik meg: Ha az elsô képernyôn eléri a -vel jelzett sort és megnyomja a gombot, a következô képernyô jelenik meg. 2 Nyomja meg a gombot. [LEJÁTSZÁS] menü (73. o.) Ez a menü a [ ] üzemmódban jelenik meg. 3 Válassza ki a kívánt értéket a / gombok segítségével. [MOTÍVUMPROGRAM] menü (44. o.) Ez a menü az [ ] üzemmódban jelenik meg. [BEÁLLÍTÁS] menü (18. o.) Ez a menü az alábbi üzemmódokban jelenik meg: 4 Nyomja meg a [ ] (menü/beállítás) gombot a kiválasztás érvényesítéséhez. s Menü paraméterek beállítása Az alábbi példa a [FELVÉTEL] menü [AUDIOFELVÉTEL] paraméterének beállítását szemlélteti. 17 Elôkészületek s A menüképernyô bezárása Nyomja meg a [ ] (menü/beállítás) gombot. Ha üzemmódban van, a menüképernyôt úgy is elhagyhatja, hogy a kioldógombot félig lenyomja. s A [BEÁLLÍTÁS] menüre történô átkapcsolás [BEÁLLÍTÁS] menü Állítsa be szükség szerint az alábbi paramétereket (az egyes menüpontok jelentését a oldal tartalmazza). Válassza az [ALAPÁLLAPOT] menüpontot, ha a paraméterek gyári értékét akarja visszaállítani. (20. o.) A legfontosabbak az [ÓRABEÁLL.], az [AUTO KÉPELL.], az [ENERGIATAK.] és a [GAZDASÁGOS] paraméterek. Ezeket feltétlenül ellenôrizze használat elôtt. [ÓRABEÁLL.] (A dátum és az idôpont értékének megváltoztatásához. ) Nyomja meg a [ ] (menü/beállítás) gombot a [BEÁLLÍTÁS] menü felhívásához (17. o.). Állítsa be vagy módosítsa a dátumot és a pontos idôt (15. o. ). 1 Nyomja meg a nyôn. gombot a menüképer- 2 Válassza ki a [BEÁLLÍTÁS] menü szimbólumát a gombbal. [AUTO KÉPELL.] (A rögzített képek automatikus megjelenítéséhez. ) Nyomja meg a [ ] (menü/beállítás) gombot a [BEÁLLÍTÁS] menü felhívásához (17. o.). [OFF]: A felvett kép nem jelenik meg automatikusan. [1SEC.]: A felvett kép kb. 1 másodpercre jelenik meg automatikusan a képernyôn. [3SEC.]: A felvett kép kb. 3 másodpercre jelenik meg automatikusan a képernyôn. [ZOOM]: A felvett kép kb. 1 másodpercre jelenik meg automatikusan a képernyôn. Ezután 4 nagyításban jelenik meg kb. 1 másodpercre. Mozgókép üzemmódban [ ] az automatikus ellenôrzés funkció nem aktív. Automata expozíció-sorozat üzemmódban (41. o.) vagy sorozatfelvétel üzemmódban (65. o.) rögzített felvételek esetén az automatikus ellenôrzés funkció aktiválásra kerül, függetlenül a beállítástól. (A kép nagyítása nem történik meg.) Hangfelvétel során az automatikus ellenôrzés funkció aktiválásra kerül, függetlenül a beállítástól.

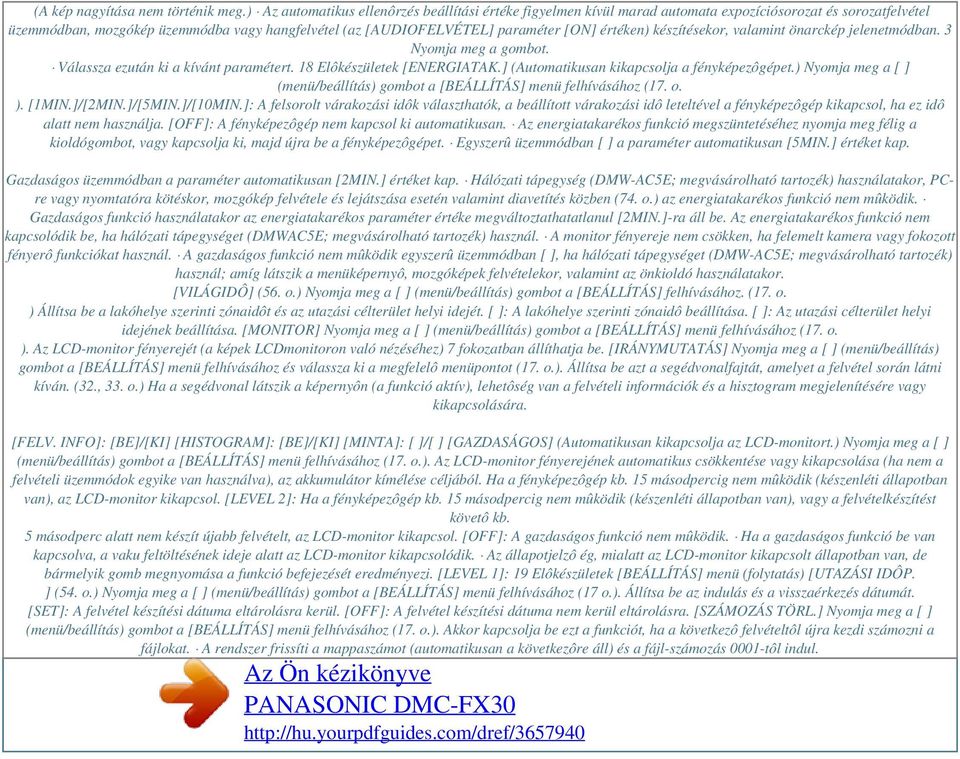

12 Powered by TCPDF ( (A kép nagyítása nem történik meg.) Az automatikus ellenôrzés beállítási értéke figyelmen kívül marad automata expozíciósorozat és sorozatfelvétel üzemmódban, mozgókép üzemmódba vagy hangfelvétel (az [AUDIOFELVÉTEL] paraméter [ON] értéken) készítésekor, valamint önarckép jelenetmódban. 3 Nyomja meg a gombot. Válassza ezután ki a kívánt paramétert. 18 Elôkészületek [ENERGIATAK.] (Automatikusan kikapcsolja a fényképezôgépet.) Nyomja meg a [ ] (menü/beállítás) gombot a [BEÁLLÍTÁS] menü felhívásához (17. o. ). [1MIN.]/[2MIN.]/[5MIN.]/[10MIN.]: A felsorolt várakozási idôk választhatók, a beállított várakozási idô leteltével a fényképezôgép kikapcsol, ha ez idô alatt nem használja. [OFF]: A fényképezôgép nem kapcsol ki automatikusan. Az energiatakarékos funkció megszüntetéséhez nyomja meg félig a kioldógombot, vagy kapcsolja ki, majd újra be a fényképezôgépet. Egyszerû üzemmódban [ ] a paraméter automatikusan [5MIN.] értéket kap. Gazdaságos üzemmódban a paraméter automatikusan [2MIN.] értéket kap. Hálózati tápegység (DMW-AC5E; megvásárolható tartozék) használatakor, PCre vagy nyomtatóra kötéskor, mozgókép felvétele és lejátszása esetén valamint diavetítés közben (74. o.) az energiatakarékos funkció nem mûködik. Gazdaságos funkció használatakor az energiatakarékos paraméter értéke megváltoztathatatlanul [2MIN.]-ra áll be. Az energiatakarékos funkció nem kapcsolódik be, ha hálózati tápegységet (DMWAC5E; megvásárolható tartozék) használ. A monitor fényereje nem csökken, ha felemelt kamera vagy fokozott fényerô funkciókat használ. A gazdaságos funkció nem mûködik egyszerû üzemmódban [ ], ha hálózati tápegységet (DMW-AC5E; megvásárolható tartozék) használ; amíg látszik a menüképernyô, mozgóképek felvételekor, valamint az önkioldó használatakor. [VILÁGIDÔ] (56. o.) Nyomja meg a [ ] (menü/beállítás) gombot a [BEÁLLÍTÁS] felhívásához. (17. o. ) Állítsa be a lakóhelye szerinti zónaidôt és az utazási célterület helyi idejét. [ ]: A lakóhelye szerinti zónaidô beállítása. [ ]: Az utazási célterület helyi idejének beállítása. [MONITOR] Nyomja meg a [ ] (menü/beállítás) gombot a [BEÁLLÍTÁS] menü felhívásához (17. o. ). Az LCD-monitor fényerejét (a képek LCDmonitoron való nézéséhez) 7 fokozatban állíthatja be. [IRÁNYMUTATÁS] Nyomja meg a [ ] (menü/beállítás) gombot a [BEÁLLÍTÁS] menü felhívásához és válassza ki a megfelelô menüpontot (17. o.). Állítsa be azt a segédvonalfajtát, amelyet a felvétel során látni kíván. (32., 33. o.) Ha a segédvonal látszik a képernyôn (a funkció aktív), lehetôség van a felvételi információk és a hisztogram megjelenítésére vagy kikapcsolására. [FELV. INFO]: [BE]/[KI] [HISTOGRAM]: [BE]/[KI] [MINTA]: [ ]/[ ] [GAZDASÁGOS] (Automatikusan kikapcsolja az LCD-monitort.) Nyomja meg a [ ] (menü/beállítás) gombot a [BEÁLLÍTÁS] menü felhívásához (17. o.). Az LCD-monitor fényerejének automatikus csökkentése vagy kikapcsolása (ha nem a felvételi üzemmódok egyike van használva), az akkumulátor kímélése céljából. Ha a fényképezôgép kb. 15 másodpercig nem mûködik (készenléti állapotban van), az LCD-monitor kikapcsol. [LEVEL 2]: Ha a fényképezôgép kb. 15 másodpercig nem mûködik (készenléti állapotban van), vagy a felvételkészítést követô kb. 5 másodperc alatt nem készít újabb felvételt, az LCD-monitor kikapcsol. [OFF]: A gazdaságos funkció nem mûködik. Ha a gazdaságos funkció be van kapcsolva, a vaku feltöltésének ideje alatt az LCD-monitor kikapcsolódik. Az állapotjelzô ég, mialatt az LCD-monitor kikapcsolt állapotban van, de bármelyik gomb megnyomása a funkció befejezését eredményezi. [LEVEL 1]: 19 Elôkészületek [BEÁLLÍTÁS] menü (folytatás) [UTAZÁSI IDÔP. ] (54. o.) Nyomja meg a [ ] (menü/beállítás) gombot a [BEÁLLÍTÁS] menü felhívásához (17 o.). Állítsa be az indulás és a visszaérkezés dátumát. [SET]: A felvétel készítési dátuma eltárolásra kerül. [OFF]: A felvétel készítési dátuma nem kerül eltárolásra. [SZÁMOZÁS TÖRL.] Nyomja meg a [ ] (menü/beállítás) gombot a [BEÁLLÍTÁS] menü felhívásához (17. o.). Akkor kapcsolja be ezt a funkciót, ha a következô felvételtôl újra kezdi számozni a fájlokat. A rendszer frissíti a mappaszámot (automatikusan a következôre áll) és a fájl-számozás 0001-tôl indul.
