1 Belsőégésű motorok BMW Valvetronic Dr. Bereczky Ákos BME, Energetikai Gépek és Rendszerek Tanszék
2 Leonardo da Vinci (1508)

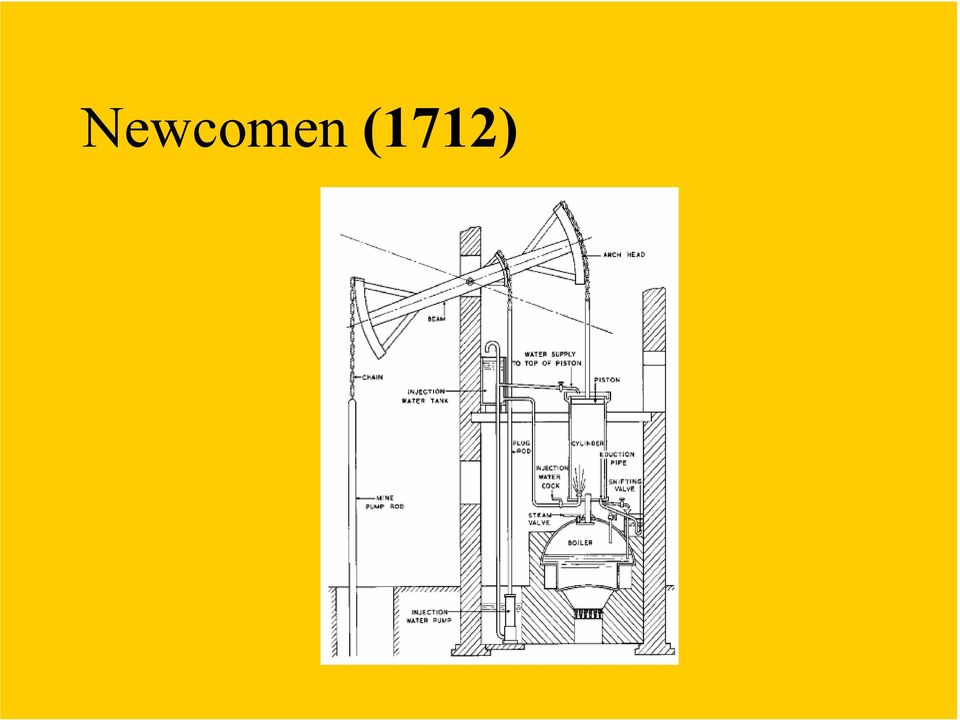

3 Newcomen (1712)
4 Atmoszférikus gázmotor (1855) Alfred Drake
5 Atmoszférikus Motor Működése Szívás keverék láng Expanzió Kipufogás füstgáz
6 Négyütemű motor (1876) Nicolaus Otto

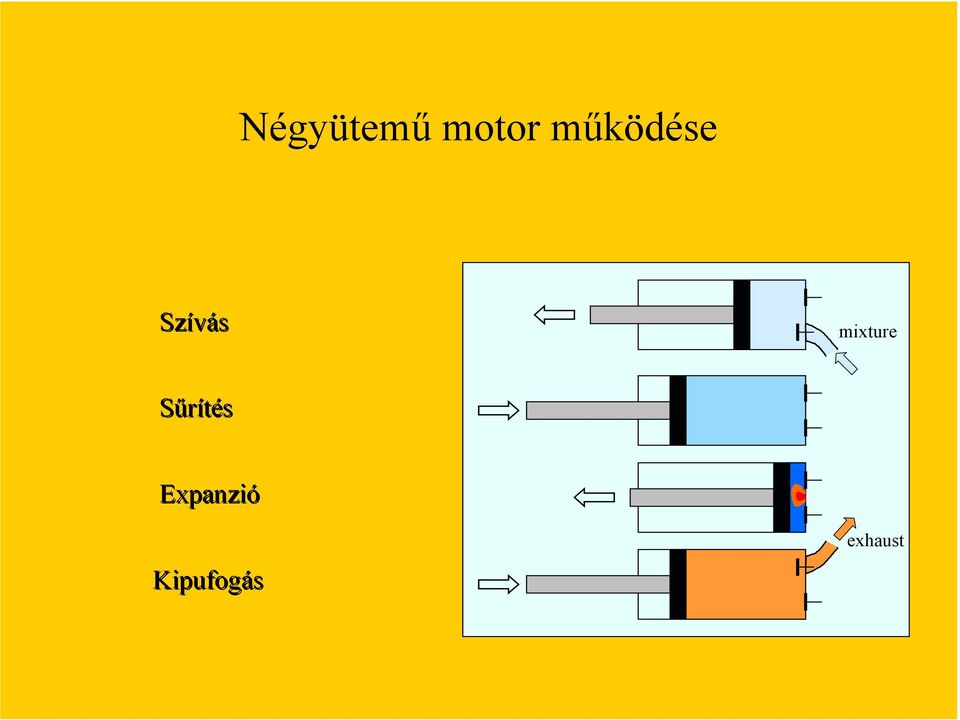

7 Négyütemű motor működése Szívás mixture Sűrítés Expanzió Kipufogás exhaust
8 Első gépjármű (1885) Daimler

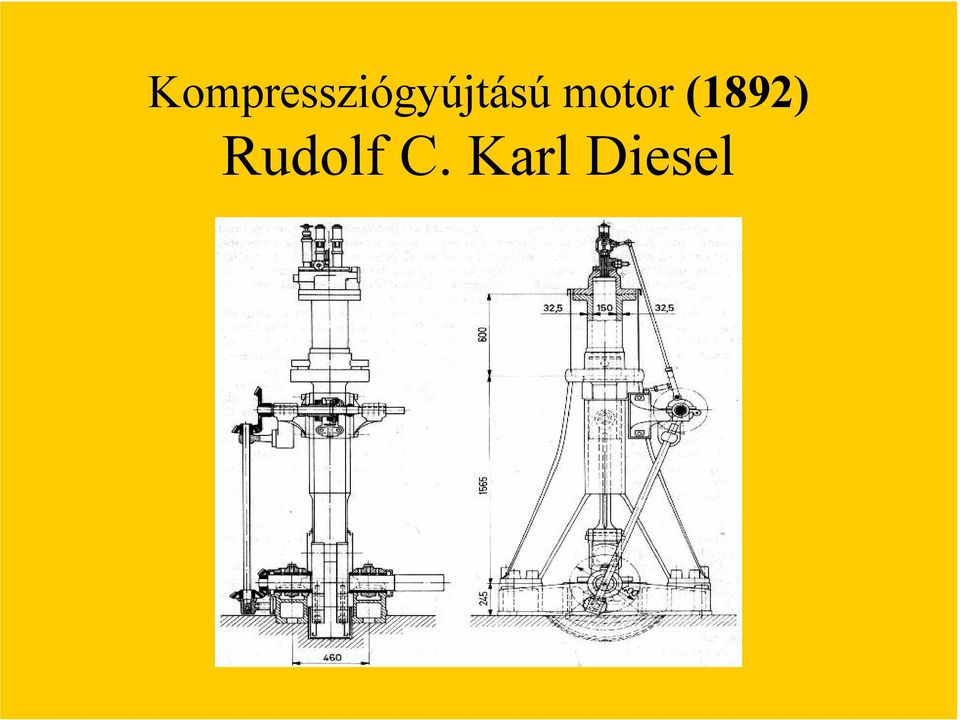

9 Kompressziógyújtású motor (1892) Rudolf C. Karl Diesel
10 Modell motorok
11 Gépjármű motorok

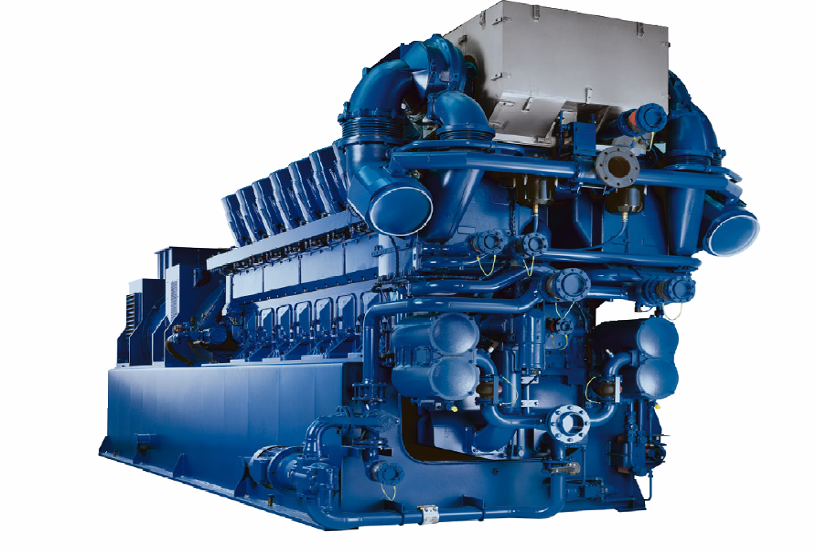

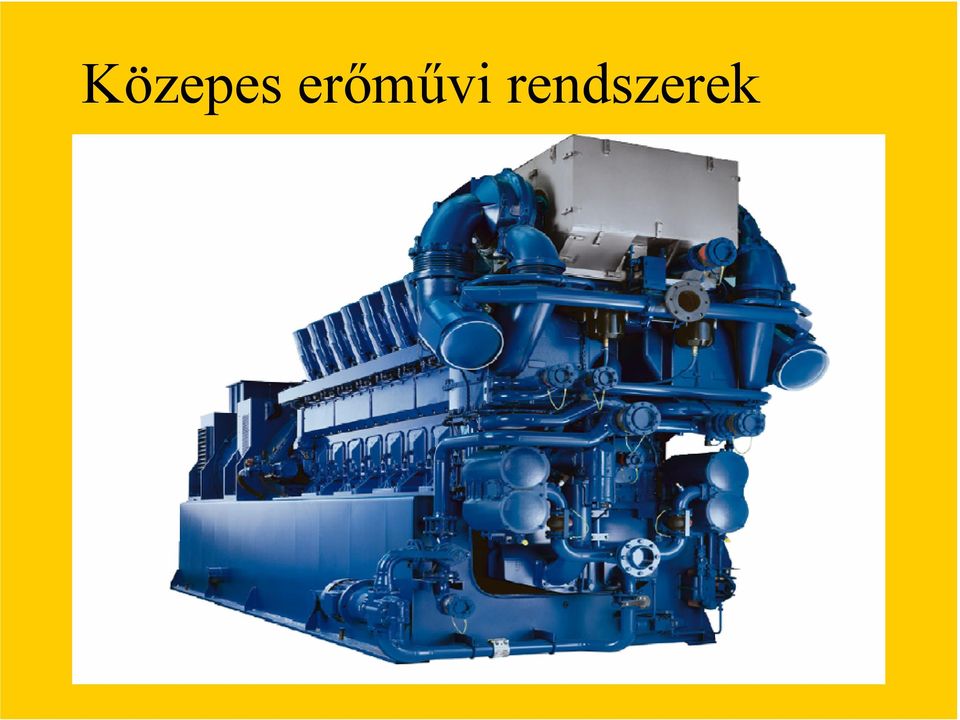

12 Közepes erőművi rendszerek

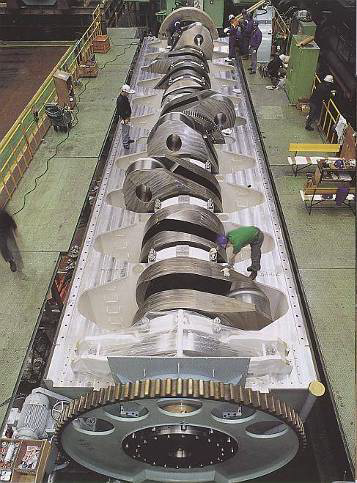

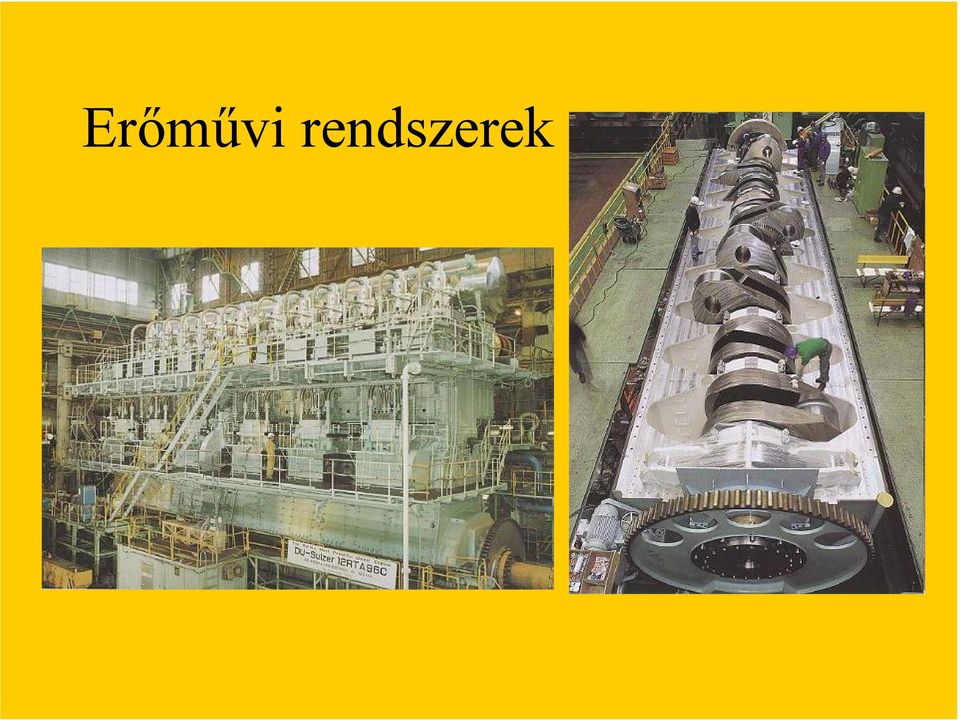

13 Erőművi rendszerek

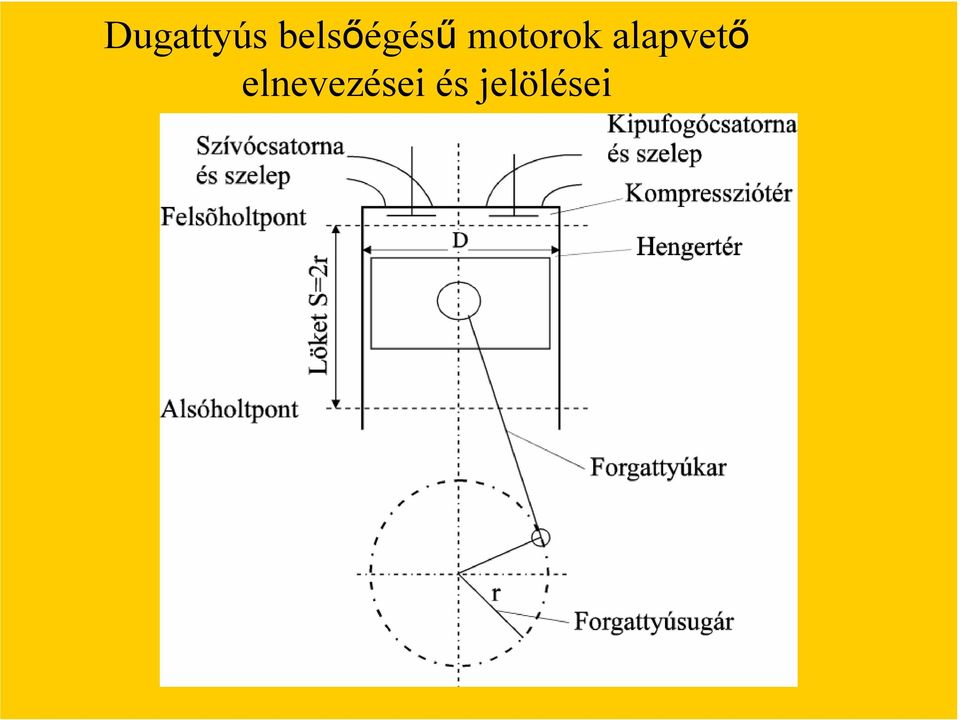

14 Dugattyús belsőégésű motorok alapvető elnevezései és jelölései
15 Wankel-motor műkődése

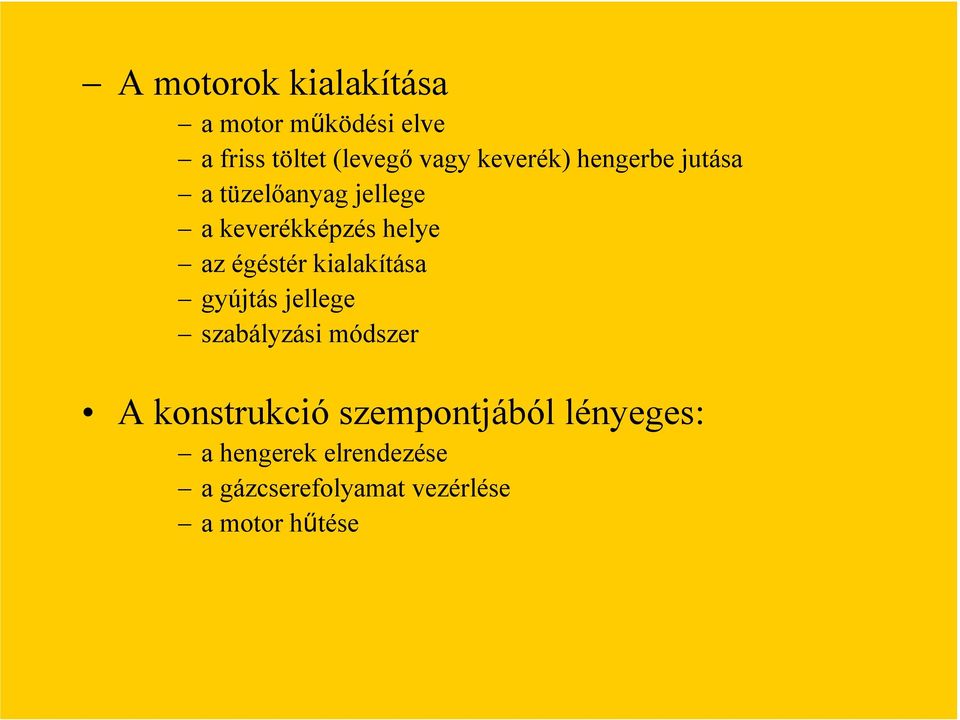

16 A motorok kialakítása a motor működési elve a friss töltet (levegő vagy keverék) hengerbe jutása a tüzelőanyag jellege a keverékképzés helye az égéstér kialakítása gyújtás jellege szabályzási módszer A konstrukció szempontjából lényeges: a hengerek elrendezése a gázcserefolyamat vezérlése a motor hűtése
17 Wankel-motor műkődése

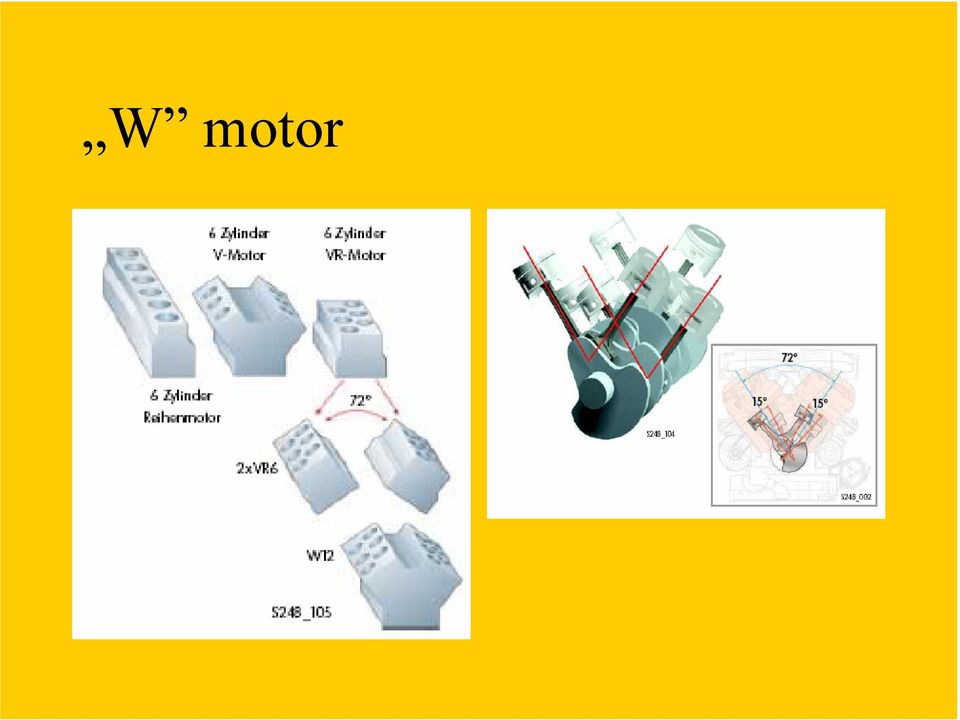

18 W motor

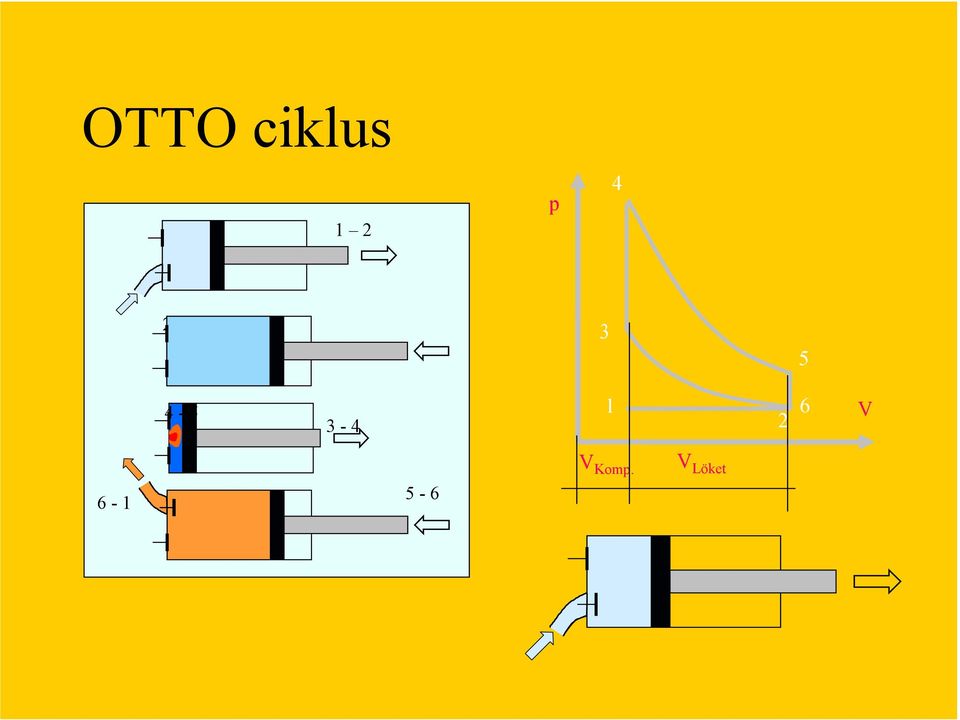

19 OTTO ciklus 1 2 p V V Komp. V Löket
20 DIESEL ciklus p V
21 A motorikus belső veszteségek a következő fő okokra vezethetők vissza: Friss töltet bejuttatása (töltet csere, maradék gáz, szelep veszt.) Hőleadás a falak felé (nem adiabatikus) Véges égési sebesség Égés során hőleadás (+tökéletlen égés) Gázveszteség (dug.-persely) Súrlódási veszteségek
22 Elméleti (szaggatott vonal) és valós indikátordiagram (folyamatos vonal)
23 2 D π pi * s 4 Pi = * z * n = i * p i * VL * z * i * n [kw] ahol: p i [N/m 2 ] - indikált középnyomás» D [m] - hengerátmérő» s [m] - löket z [-] - hengerszám n [1/sec] - fordulat i [-] - működések száma
24 A motorok hengerterében elégetett tüzelőanyag kémiai energiája (Q be bevezetett hőenergia) a fellépő veszteségek miatt nem alakítható át teljes egészében a motor tengelyén hasznosítható L e effektív munkává. A bevezetett hőenergia: Effektív munka: Q L be A motor veszteségeit három fő csoportba soroljuk: alapvető veszteségek = dt * Hi motorikus veszteségek mechanikai veszteségek e = Q be *10 3 Veszteségek
25 Az alapvető veszteséget a termikus hatásfokkal jellemezzük: ηt = Qbe Qel L0 Q be = Q Q be = Qbe1 + Qbe2 be A termikus hatásfok elsősorban a kompresszió nagyságától V L +Vc ( ε = ) függ és csak kisebb mértékben egyéb Vc paraméterektől (légfelesleg, κ, állandó térfogaton és állandó nyomáson bevezetett hőenergia aránya).
26 A termikus hatásfok változása a kompresszió függvényében. Vkomp. + V V komp. 80% löket η elm. 70% 60% 50% 40% 30% 20% 10% 0% Otto-motorok Kopogási határ Diesel-motorok ε
27 7,5 KHz p [bar] 13,25 KHz p [bar] 950 Frekvencia [Hz] Kopogásos égés nyomáslefutása és a nyomás lengés frekvenciája. (a spektrumon megfigyelhető 13 KHz körüli rezgés a nyomásmérő sajátfrekvenciájából adódik!)
28 Kompresszió viszony 1 atmospheric engine 3 Otto motor 4 rés szelep 6 Ricardo hengerfej 7 felső szelep 9 ólmozott üzemanyag (5 star) 10 MPI 11 kopogás mérés Vkomp. + V komp. V cc V cil V löket
29 Elméleti (szaggatott vonal) és valós indikátordiagram (folyamatos vonal)
30 A motorikus belső veszteségeket a jósági fok jellemzi: ηj 0 L0 Az indikált hatásfok pedig: = Li L = L + L ηi = L Q i be
31 A mechanikai veszteségek egyrészt a mozgó alkatrészek súrlódási veszteségeiből, másrészt a segédberendezések (olajszivattyú, vízszivattyú, hűtőventilátor, adagolószivattyú, gyújtóberendezés, stb.) hajtásához szükséges energiából tevődik össze. A mechanikai veszteségeket a mechanikai hatásfokkal jellemezhetők: η m = A motor tengelyén kinyerhető munkát pedig az effektív hatásfok fejezi ki: L L e 0 i e η e = = * * = ηt * ηj * be be 0 i Q Q L L L L e i L L ηm
32 A motor másik alapvető jellemzője a tüzelőanyag fogyasztása, ami a munkafolyamat fenntartására fordított tüzelőanyag tömeg- vagy térfogatáramával illetve a bejuttatott hő-árammal jellemezhető. Mivel ezen értékek alapvetően függenek a motor teljesítményétől, ezért a P [kw] teljesítményre vonatkoztatott B [g/h] a fajlagos tüzelőanyag-fogyasztás használata terjedt el. b = B& P
33 A motorok összehasonlítása céljából további jellemzők alakultak ki: literteljesítmény: a teljesítmény viszonya az összlökettérfogathoz [kw/l] fajlagos dugattyúteljesítmény (dugattyúterhelés) a dugattyú felületre vonatkoztatott teljesítmény [kw/m 2 ] fajlagos tömeg: a motor száraz tömege az effektív teljesítményre, illetve összlökettérfogatra vonatkoztatva [kg/kw] ill. [kg/l].
34 Dugattyú középsebessége az a képzeletbeli sebesség, amellyel a dugattyú ugyanolyan utat tesz meg, mint változó sebesség mellett. ahol: s [m] - löket n [1/sec] - fordulat c = 2* s * n Töltési fok (λ t ): a hengerbe bejutott valóságos friss töltet tömegének viszonya az elméleti friss töltet tömegéhez. λt Az elméleti friss töltet: m = = m m elm VL valós elm * ρ lev
35 Töltet kialakulása m lev szivó vezeték m ö kipufogó vezeték m f m valós= m =m -m m=m t f-mm f lev ö m m
36 Motor mindenkori teljesítményét a frisstöltet m tömege korlátozza A töltet tömege m= Ph V R T h ( p0 p) Vl R( T + T ) - az elméleti töltet környezeti állapotú közeggel töltve fel a hengert. l = 0 A töltési fok m p0 Vl elm = R T0 m ph T0 λ t = = m T p elm h 0 négyütemű motoroknál λ t 0,7 0,9 λ t növelés lehetőségei: - több szívószelep alkalmazása - p csökkentése : - kis szelep ellenállás - szivócsatorna kis ellenállás - T csökkentése: szívócső ne a meleg részeknél legyen - dinamikus töltés kihasználása.
37 Töltés javítása I
38 Töltés javítása II
39 Töltés javítása III
40 Töltés javítása IV VVT rendszer vázlata 1. Vezérműtengely vezérműlánckereke, 2. Forgórész, 3. Szívó-vezérműtengely, 4. Olajjárat a kamrához a késői szelepnyitáshoz, 5. Olajjárat a kamrához a korai szelepnyitáshoz, 6. Késői szelepnyitás kamra, 7. Korai szelepnyitás kamra, 8. Olajszűrő, 9. Olajszivattyú, 10. Olajteknő, 11. Az ECM vezérlőjele, 12. Áramló olaj
41 A hengertérben kialakuló nyomás a főtengelyfok és a térfogat függvényében
42 Elméleti (szaggatott vonal) és valós indikátordiagram (folyamatos vonal)
43 Belsőégésű motorok szabályzásakeverék képzés
44 Diesel-motor mennyiségi szabályozása (- teljes dózis, --- csökkentett dózis)
45 Ottó-motorok
46 Ottó motor fojtásos szabályozása (- fojtás nélkül, --- fojtással)
47 A fajlagos fogyasztás, és az effektív középnyomás a légfelesleg függvényében
48 Az elemi karburátor felépítése
49 A V en tu ri-csö v ö n k eresztü l h alad ó lev eg õ tö m eg áram : m C A p p p κ DT T o T a = 1 RT o o 1 2κ κ 1 ( ) p p ah o l C D T a to ro k szû k ítési tén y ezõ je és A T a to ro k terü lete, eg y szerû b b alak b an : T o κ 1 κ [2. 1 ] m a = C DT A T 2 ρ a p a Φ ah o l: [2. 2 ] p = p p a 0 Φ = T κ 1 κ 2 κ p T p 0 p T p 1 p T p 0 0 κ + 1 κ [2. 3 ] [2. 4 ] a tü zelõ an y ag tö m eg áram a: m f = C D O A o 2 ρ f p f [2. 5 ] ah o l C D O a fu rat szû k ítési tén y ezõ je és A O a fu rat terü lete, és p p gh f = a ρ f In n en a lég felesleg tén y ezõ : m a λ Φ = m = L L f 0 0 ah o l L 0 b en zin = 1 4,7 C C D T D O A A T O ρ a ρ f p p a ρ g h C 1 p a f a [2. 6 ]
50 A segédberendezésekkel ellátott karburátor
51 A keverék létrehozásának másik elterjedt megoldása a tüzelõanyag befecskendezés. Működési elvük alapján három típusra lehet osztani ezeket: hengerenkénti befecskendezés, központi befecskendezés, direkt (közvetlen) befecskendezés. A hengerenkénti befecskendezõ rendszerek terjedtek el elõször, ennek főbb okai a következõk: a.) optimális tüzelõanyag mennyiség bejuttatása minden üzemmódban b.) egyforma keveréket lehet létrehozni minden egyes hengerben c.) feltöltés jobb megvalósíthatósága d.) jobb motor dinamika, gyorsulás, lassítás e.) szabályzó körök kialakításának lehetõsége
52 Befecskendező típusok Multi-Point Inj. (MPI) Single-Point Inj. (SPI)
53 Bosch L-Jetornic rendszer benzinbefecskendező rendszer
54 MPI (Ford)
55 Monotronic benzinbefecskendező rendszer
56 Motor rendszer
57 Befecskendező rendszer
58 Egy mérési pontban végzett optimum keresés eredményei előgyújtási idő (ms) 1500rpm, 100% nyomaték(nm) befecskendezési idő (ms) előgyújtási idő (ms) rpm, 100% CO(V/V%) befecskendezési idő (ms) előgyújtási idő (ms) rpm, 100% NO(ppm) befecskendezési idő (ms) előgyújtási idő (ms) rpm, 100% T ki(fok C) befecskendezési idő (ms) rpm, 100% fajlagos fogy. (100ms/Nm) előgyújtási idő (ms) befecskendezési idő (ms)
59 Bosch direkt befecskendező rendszer működése

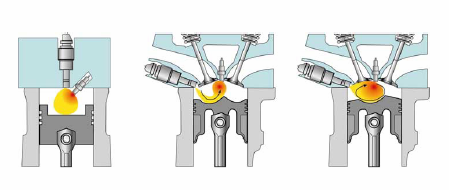

60 Direktbefecskendező rendszerek Gyertya kontrol Fal kontrol Perdület kontrol

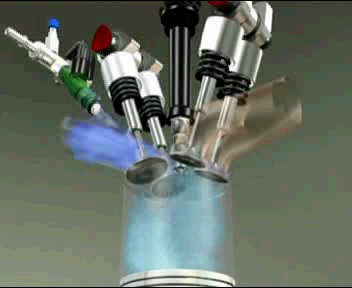

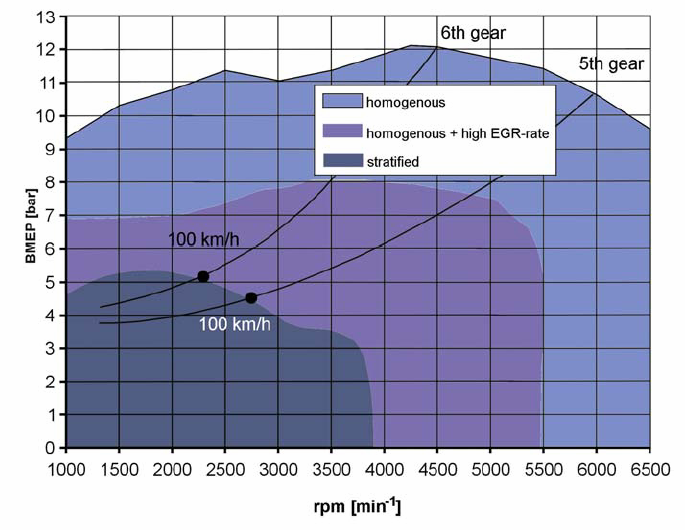

61 FSI (GDI) Engines mixtures
62 FSI (GDI) Engines Piston Wall control type

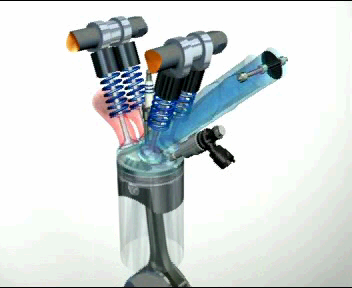

63 FSI (GDI) Engines Piston Wall control type
64 Gyújtás időzítés Eff. középnyomás előgyújtási szög = 50 fok Relatív nyomaték optimum Főtengely szög [fok] Előgyújtás [fok]
65 Mechanikus gyújtó rendszer Tirisztoros gyújtó rendszer
66 Mechanikus Rendszer
67 ECM rendszer 1. Gyújtáskapcsoló, 2. Főrelé, 3. Gyújtótekercs egység az 1. sz. és 4. sz. gyújtógyertyához, 4. Gyújtótekercs egység a 2. sz. és 3. sz. gyújtógyertyához, 5. CMP-érzékelő, 6. CKP-érzékelő, sz. gyújtógyertya, sz. gyújtógyertya, sz. gyújtógyertya, sz. gyújtógyertya, 11. Észlelt adat, 12. Akkumulátor biztosítéktáblája, 13. Relétábla, 14. IG ACC biztosíték, 15. FI biztosíték, 16. Elosztódoboz szerelvény, 17. IG COIL biztosíték
68 Az ECM bekötési vázlata
69 A termikus hatásfok változása a kompresszió függvényében. 80% η elm. 70% 60% 50% 40% 30% 20% 10% 0% Otto-motorok Kopogási határ Diesel-motorok ε
70 7,5 KHz p [bar] 13,25 KHz p [bar] 950 Frekvencia [Hz] Kopogásos égés nyomáslefutása és a nyomás lengés frekvenciája. (a spektrumon megfigyelhető 13 KHz körüli rezgés a nyomásmérő sajátfrekvenciájából adódik!)
71 Kopogásos égés okai: a.) Kompresszió viszony helyes megválasztása. Ilyenkor nem éri el a nyomás szint, illetve az ezzel arányos kompresszió véghőmérséklet a kritikus szintet. Viszont a kompresszió viszony csökkentésével csökken a hatásfok is. b.) Gyertya helyes elhelyezése. Amennyiben az égés a melegebb keveréktől a hidegebb felé halad a kopogási hajlam csökken. c.) Égéstér helyes kialakítása, közeg hűtése. Ha az égéstérnek abban a részében, amit lángfront az égés végén ér el, alacsonyabb a hőmérsékletet valósítunk meg, szintén csökken a kopogási hajlam. d.) Előgyújtási szög helyes megválasztása. Nagy előgyújtás esetén a kompresszió és az égés együttes hatására igen nagy nyomásemelkedés jön létre a hengerben, így a kopogás valószínűsége rohamosan nő. e.) Légfelesleg tényező megválasztása. A lángterjedés sebessége λ=0,9 körül a legnagyobb, itt a legnagyobb a nyomásemelkedés, ennek hatására a kopogási hajlam is. f.) Tüzelőanyag kopogási hajlama.
72 Öngyulladás Öngyulladásról akkor beszélünk, ha az égés nem a gyújtószikra hatására indul meg, hanem egy olyan helyről, amely hőmérséklete eléri a keverék gyújtási hőmérsékletét és jó hőátadás lehetséges a keverék irányába. Ilyen helyek abban az esetben jönnek létre, ha égéstér hűtése romlik, illetve az égéstérben tökéletlen égés miatt lerakódások keletkeznek (koksz, korom). Az öngyulladás hatására az égési folyamat kezelhetősége megszűnik, az égés már a gyújtás előtt megkezdődik, ami jelentős hatásfokromláshoz vezet. Egyes esetekben a gyújtás megszüntetése után is tovább üzemel a motor.
73 Diesel-motorok
74 A termikus hatásfok változása a kompresszió függvényében. 80% η elm. 70% 60% 50% 40% 30% 20% 10% 0% Otto-motorok Kopogási határ Diesel-motorok ε
75 Diesel-motor mennyiségi szabályozása (- teljes dózis, --- csökkentett dózis)
76 Diesel-motorok égési folyamata II A Diesel motorok égési folyamatát általában két részre osztjuk. Az égés kezdetén az égési késedelem miatt felhalmozódott tüzelõanyag a nagy légfelesleg mellett gyors, jól elõkevert égése zajlik le. Ezt a szakaszt nevezzük kinetikus-, vagy elõégésnek. A második szakasz a diffúz- vagy fõégés. Ebben a szakaszban a porlasztóból kilépõ tüzelõanyag keresztül halad a már elégett keveréken ott a párolgási folyamat lezajlik, majd ebbõl a térfogatból kikerülve keveredik a levegõvel. Ebben a szakaszban az égés lényegesen lassabb. Minél nagyobb a gyulladási késedelem annál több tüzelõanyag jut az égéstérbe az égés kezdete előtt. Így amikor beindul az égés nagymértékû hõfelszabadulást áll elő, minek következménye kemény égési zaj, ami mechanikai túlterhelést eredményezhet. Mint az a fentiekből következik a befecskendezés idõbeli lefolyása jelentõsen befolyásolja az égési folyamatot, a motor működését.
77 Égési folyamat előkamrás Diesel motorban
78 Direkt befecskendezés
79 Alapfogalmak Előbefecskendezési idő: az az időintervallum, amely a befecskendezés pillanatától a felső holtpontig eltelik Gyulladási késedelem: az égéstérben megjelenő csepp és az öngyulladás következtében megjelenő láng között eltelt idő Gyulladási késedelem
80 Égéstörvény repceolaj ill. gázolaj esetén dqégés/dφ [J/fok] φ [fok] 100% repceolaj 100% gázolaj
81 Diesel-motorok égési folyamata I Diesel-motorok keverékképzése alapvetõen meghatározza az égési folyamat lefolyását. Diesel-motoroknál az égést nem egy külsõ energiaforrás segítségével indítjuk el, hanem a kompresszió során felmelegedõ közeg (levegõ) párologtatja el és gyújtja meg a levegõtüzelõanyag keveréket. Mind a tüzelõanyag elpárologtatásához, mind annak keverékképzéséhez és égéséhez az Ottó-motorokhoz képest igen jelentõs idõre van szükség. A fenti folyamat jól kezelhetõsége megkívánja, hogy a tüzelõanyagot csak akkor juttassuk a tüzelõtérbe, amikor annak égése kívánatos ezért ezek belsõ keverékképzéses rendszerek.
82 Tüzelőanyag rendszer Üzemanyag tank Szállító szivattyú Befecskendező (nagynyomású) Szivattyú bar Befecskendező Tüzelőanyag szűrő
83 Állandó löketû adagoló szivattyú elrendezése és működése
84 BOSCH VE típusú elosztórendszerû adagoló szivattyú
85 Előbefecskendezés vezérlése

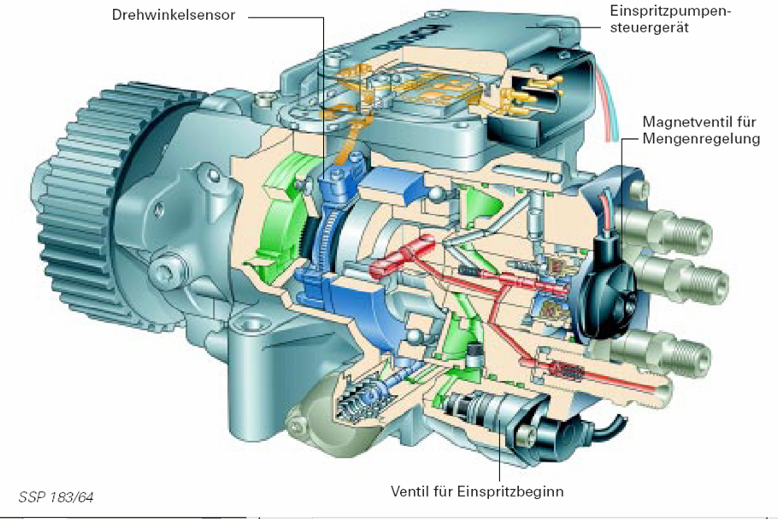

86 Radiál dugattyús elosztó rendszerű befecskendező P= 1500 bar
87 Common Rail rendszer
88 Radiál dugattyús elosztó rendszerű befecskendező
89 Szabályozócsapos és lyukporlasztó
90 Pumpe-Düse-Einspritzsystem
91 Piezo-befecskendező: Lényege: Feszültségre mechanikai elmozdulás V szabályozó feszültség Elönye: Befecskendezés karakterisztikája hasonlít a négyszögjelhez, többszöri befecskendezés
92 Előkamrás égéstér
93 Örvénykamrás égéstér
94 Jendrassik György ( )
95 JENDRASSIK GYÖRGY A pesti József Mûegyetemen végezte tanulmányait, majd a berlini egyetemen híres fizikusok, Einstein és Planck elõadásait hallgatta. Gépészmérnöki oklevelét Budapesten 1922-ben szerezte meg tõl dolgozott a Ganz Részvénytársaságnál, ahol a dízelmotorok fejlesztésébe kapcsolódott be. õ szerkesztette a világhírû Jendrassikmotort, melynek elsõ darabjai egy- és kéthengeresek voltak, késõbb alakult ki a négy- és hathengeres, négyütemû, kompresszió nélküli, elõkamrás motor. Következõ lépésként a gázturbina továbbfejlesztésével foglalkozott. A kutatások elõmozdítása érdekében 1936-ban megalakította a Találmánykifejlesztõ és Értékesítõ Kft.-t. Tekintélye egyre növekedett, ig õ volt a gyár vezérigazgatója. Tudományos érdemei elismeréseképpen 1943-tól a Magyar Tudományos Akadémia levelezõ tagjává választották. A háború után gázturbinás fejlesztõ tevékenységét nem tudta folytatni, bizalmatlanság vette körül, ezért egy külföldi útjáról nem tért vissza. Argentínában élt egy ideig, majd Angliában telepedett le, ahol saját üzemet alapított. Magyarországon hetvenhét találmányát tartják számon. Utolsó nagy jelentõségû találmánya a nyomáscserélõ volt. Az elsõ önálló tûztérrel rendelkezõ, kis teljesítményû (73 kw-os), jó hatásfokú 21,2%-os turbina. Ez is belsõ égésû hõerõgép, a tüzelõanyag termokémiai energiáját alakítja át hõ-, majd mechanikai energiává. A motorokkal ellentétben itt a munkafolyamat stacionáriusan megy végbe, és minden fázisa más és más géprészben történik (kompresszor, hõcserélõ, tüzelõtér, turbina). A gázturbinában nincsenek nagy, alternáló tömegek, áramlástechnikai elõnye, hogy könnyebb súlyú gépek készíthetõk. Jendrassik nagy érdeme, hogy világosan látta a gázturbina jövõjét a repülésben, ami nélkül távolsági vagy katonai repülõgépeket ma már el sem tudnánk képzelni. Jendrassik György szabadalmai (a szabadalmak száma: 60).
96 Hártyás keverékképzés
97 Közvetlen befecskendezés, különböző égéstér kialakítással
98 Károsanyag kibocsátás csökkentése
99 Common Rail System P= bar
100 Indikátordiagramok
101 Feltöltési eljárások
102 Motor mindenkori teljesítményét a frisstöltet m tömege korlátozza A töltet tömege m= Ph V R T h ( p0 p) Vl R( T + T ) - az elméleti töltet környezeti állapotú közeggel töltve fel a hengert. l = 0 A töltési fok m p0 Vl elm = R T0 m ph T0 λ t = = m T p elm h 0 négyütemű motoroknál λ t 0,7 0,9 λ t növelés lehetőségei: - több szívószelep alkalmazása - p csökkentése : - kis szelep ellenállás - szivócsatorna kis ellenállás - T csökkentése: szívócső ne a meleg részeknél legyen - dinamikus töltés kihasználása.
103 Feltöltési eljárások A motor hengerterébe jutó levegő mennyiségét a töltési fokkal jellemezzük. A töltési fok növelésére, azaz a feltöltésre a következő eljárások lehetségesek: feltöltés a motortól független hajtással mechanikus feltöltés a motortól függő hajtással kipufogógáz-turbinás feltöltés (turbótöltés) feltöltés nyomáshullámokkal
104 Mechanikus feltöltés (Roots fúvó)

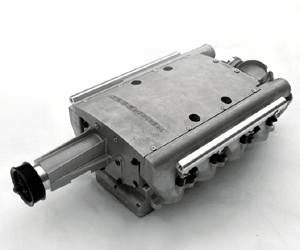

105 Mechanikus feltöltés (Roots fúvó) (V8 kompressor )

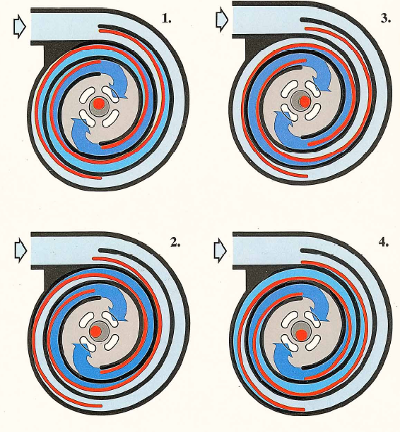

106 G töltő

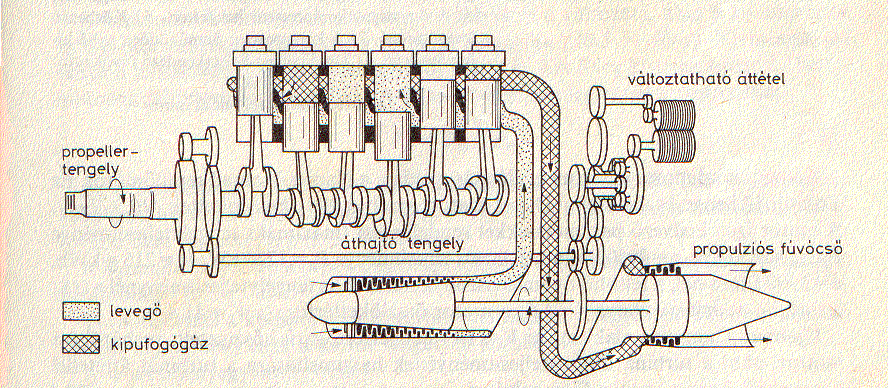

107 Turbótöltéses motor elvi elrendezése
108 Együttműködési diagram Pk Pt Po
109 Turbótöltéses motor elvi elrendezése Qel
110

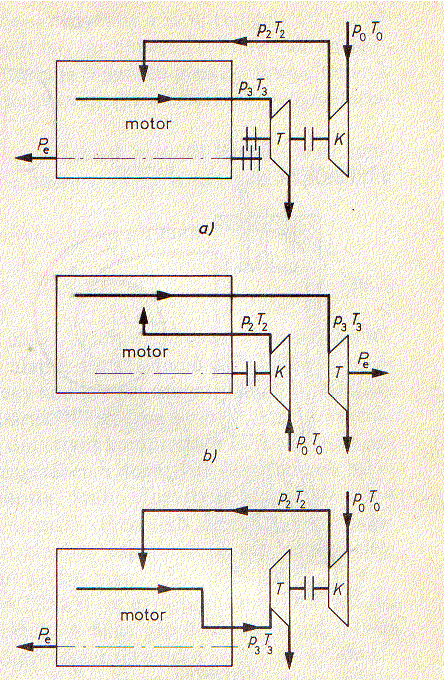

111 Turbótöltés további elrendezései
112 Napier-Nomad Diesel-kompaund m
113 Nem szabályzott feltöltés M n
114 Szabályozható feltöltő
115 Szabályzott feltöltés M n
116 Változtatható geometriás feltöltők
117 Változtatható geometriás feltöltős motor

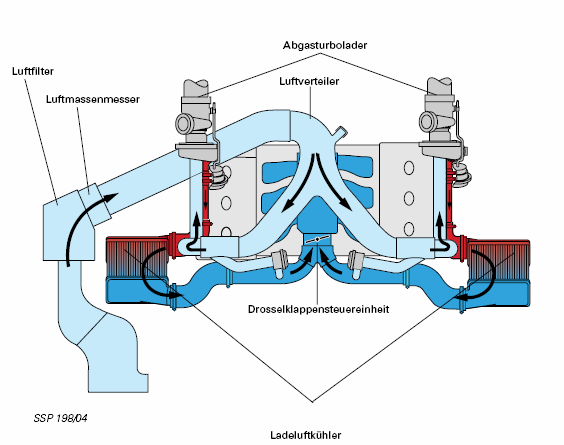

118 Biturbo
119 Nyomáshullámmal történő feltöltés Négyütemű motor jó hengertöltése akkor érhető el, ha: a kiömlő szelep nyitási szakaszának a vége felé a hengerben kicsi nyomás uralkodik, hogy lehetőleg kevés maradék gáz maradjon vissza, és jó legyen az öblítés a szívószelep zárásakor a hengerben nagy nyomás található, hogy a töltet minél nagyobb legyen. A vezetékhosszak és keresztmetszetek összehangolásával az előző feltételek teljesíthetők. Összehangolás csak szűk fordulatszámtartományban lehetséges, mert a gázoszlopok sajátfrekvenciája a vezetékhosszaktól függ. Ha a sajátfrekvenciákat a motor különböző fordulatszámaihoz akarjuk illeszteni, akkor a vezetékhosszakat a motor fordulatszáma függvényében változtatni kell.
120 feltöltés nyomáshullámokkal
121 feltöltés nyomáshullámokkal
122
123 Motorokban keletkező főbb káros anyagok A motorokban lejátszódó égés során a következő káros anyagok keletkeznek: szén-monoxid (CO) nitrogén-oxidok (NO x ) szénhidrogének (C x H y ) részecskék (korom)
124 Emissziócsökkentő eljárások Az emisszió értéke csökkenthető: a motor előtt tüzelőanyag magában a motorban és konstrukció EGR légfelesleg a motor után (szekunder eljárások) 3 utas katalizátor oxidációs katalizátor
125 A káros anyagok emissziója a légfelesleg függvényében
126 NO keletkezés számító modell felépítése:
127 Buergler, L., Cartus, T., Herzog, P., Neunteufl, K., and Weissbaeck, M., Brennverfahren,Abgasnachbehandlung, Regelung Kernelemente der motorischen HSDI Diesel Emissionsentwicklung, 13. Aachener KolloquiumFahrzeug- und Motorentechnik, 2004.
128 Korom kibocsátás képződése és kiégése Koromkoncentráció a hengerben Koromképződés Koromkiégés Koromkiégés Korom koncentráció kipufogáskor Kinetikus szakaszban keletkező korom
129 Károsanyag kibocsátás csökkentése
130 CO 2 kibocsátás csökkentése I. Hatásfok növelése 80% 70% 60% 50% 40% 30% 20% 10% 0% ε η elm. Otto-motorok Kopogási határ Diesel-motorok
131 Kompresszió viszony hatása a kompresszió véghőmérsékletére T elm ε
132 CO 2 kibocsátás csökkentése II. Megújuló tüzelőanyagok alkalmazása CO 2 CO 2 Biofuels Fuel fossil
133 Az előgyújtás és előbefecskendezés hatása a károsanyag emisszió egyes komponenseire és a fajlagos fogyasztásra
134 Katalizátorok 3-utas katalizátor (λ=1) (NSCR) NO x N 2 +O 2 CO CO 2 C x H y H 2 O+CO 2 λ Oxidációs katalizátor (OCC) CO CO 2 C x H y H 2 O+CO 2
135 Katalizátorok szelektív katalizátor (SCR) NO x +NH 3 N 2 +H 2 O (nagyobb teljesítményű motorok) Oxidációs katalizátor (OCC) CO CO 2 C x H y H 2 O+CO 2 Részecske szűrő (PF)
136
137 Turbótöltéses motor elvi elrendezése
138 Turbótöltéses motor elvi elrendezése
139 Turbótöltéses motor elvi elrendezése
140 Turbótöltéses motor elvi elrendezése
