Accutrend GC. Használati útmutató

Átírás

1 Accutrend GC Használati útmutató

2 A B C Kérjük, a készülék üzembe helyezése elôtt szíveskedjék figyelmesen elolvasni a használati útmutatót. Esetleges problémáival és kérdéseivel forduljon a Roche Diagnostics munkatársaihoz. Címünket és telefonszámunkat a 7.4 fejezetben találja. elülsô nézet kijelzô D J E K F G H elülsô nézet nyitva hátsó nézet A Kijelzô Az ábrán az összes kijelzés látható. B Léptetô gomb A bal oldali MEM gomb több funkciós C BE/KI (ON/OFF) gomb A jobb oldali gomb a készülék ki-, és bekapcsolására szolgál. D Fedôlap A felnyitható fedôlap védi az optikát. E Mérôablak Itt történik a mérés. F A tesztcsík behelyezésére szolgáló rés G Csík vezetô vájat Ez a vájat a szükséges helyzetbe hozza a tesztcsíkot. H Elemfedél J A hangjelzés beállító gombja K A dátum és az óra beállítására szolgáló (set) gomb

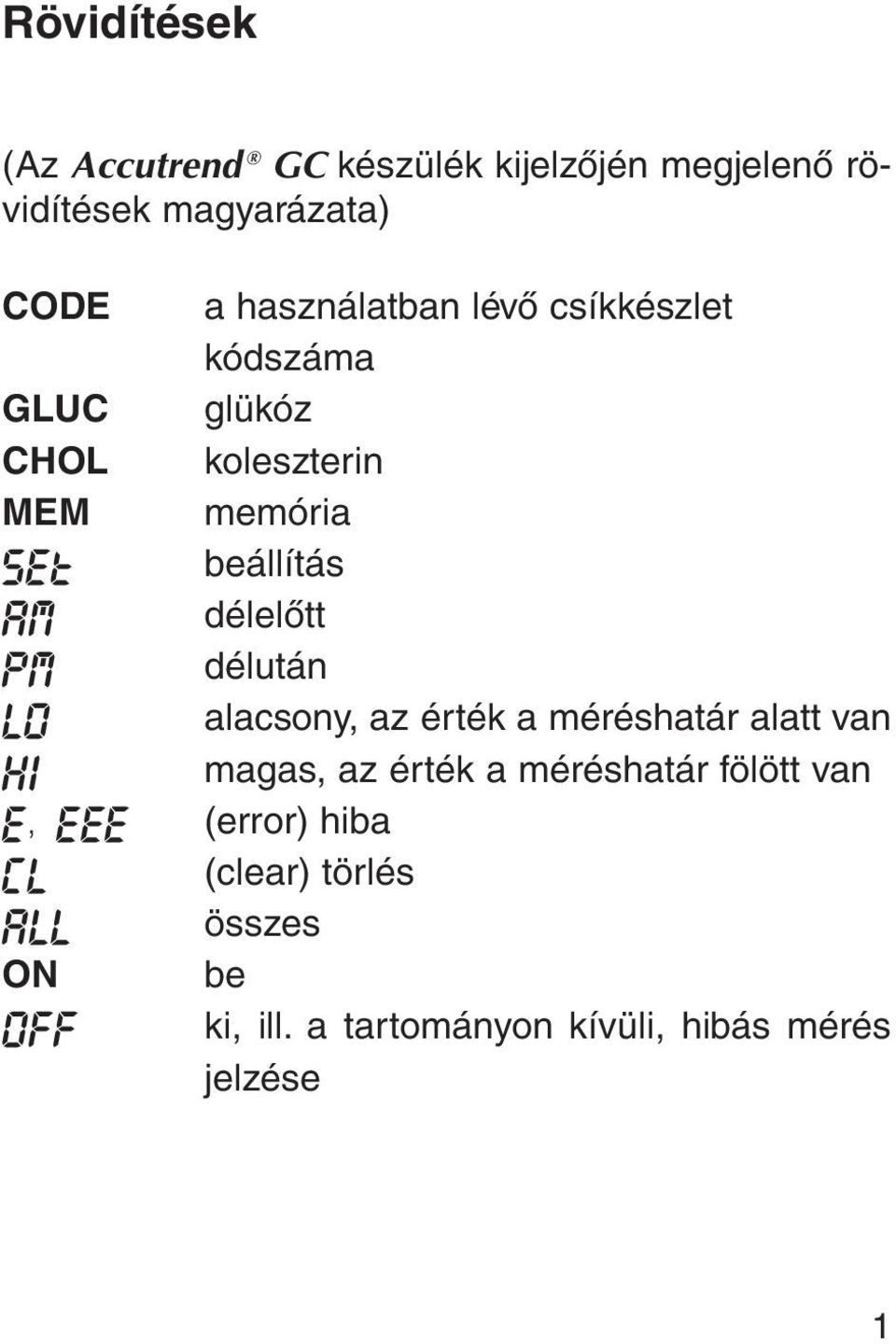

3 Rövidítések (Az Accutrend GC készülék kijelzôjén megjelenô rövidítések magyarázata) CODE a használatban lévô csíkkészlet kódszáma GLUC glükóz CHOL koleszterin MEM memória set beállítás am délelôtt pm délután lo alacsony, az érték a méréshatár alatt van hi magas, az érték a méréshatár fölött van e, eee (error) hiba cl (clear) törlés all összes ON be off ki, ill. a tartományon kívüli, hibás mérés jelzése 1

4 Tartalom 1. Bevezetés 5 2. Az Accutrend GC üzembe helyezése Az elemek behelyezése A készülék elsô bekapcsolása A dátum és az óra beállítása A hangjelzés ki- és bekapcsolása Mérés az Accutrend GC-vel Kódolás A mérés gyakorlása A glükóz és a koleszterin mérése Több emberen végzett mérés Az Accutrend GC használata elektronikus naplóként A mérési eredmények automatikus tárolása, elôhívása és törlése Az Accutrend GC mûködésének ellenôrzése A mérési rendszer ellenôrzése A készülék tisztítása Az elemek élettartama és cseréje Mérési és tárolási feltételek Hibakeresés, hibaelhárítás Hibaüzenetek A hibák lehetséges okai Információs szolgálat és a készülék javítása Függelék Az Accutrend GC technikai adatai A rendszer részei Gyártói garancia és szavatosság Ügyfélszolgálat és szerviz

5 1. 1. Bevezetés Az Accutrend GC korszerû, megbízható és könnyen használható eszköz két fontos laborérték, a Glükóz (vércukor) és a Cholesterin meghatározásához. A vércukrot az Accutrend Glucose tesztcsíkkal 12 másodperc, a koleszterint az Accutrend Cholesterol tesztcsíkkal 180 másodperc alatt méri a készülék. A következôkben részletesen bemutatjuk a készülék kezelését, tisztítását és karbantartását. Kérjük, szánjon idôt az útmutató tanulmányozására, a mérés begyakorlására. A belsô borítón látható a készülék rajza és részeinek bemutatása. Az itt található jelöléseket használjuk a kezelési útmutatóban. A bekeretezett információk a helyes mérés alapfeltételeire hívják fel a figyelmet. Ajánljuk ezek gondos betartását, mert a készülék helytelen használata miatt hibás mérési eredményt kaphat, ami téves következtetésekre vezethet. 4 5

6 2. Az Accutrend GC üzembe helyezése 2.1 Az elemek behelyezése 2. Accutrend GC-t három AAA alkáli-mangán elemmel együtt szállítjuk. Ezeket helyezze a készülékbe. Az elemek behelyezésének/cseréjének módja: Mindig kapcsolja ki az Accutrend GC-t az elemek behelyezése vagy cseréje elôtt. Távolítsa el a készülék hátoldalán lévô H elemfedelet úgy, hogy két hüvelykujjával óvatosan a nyíl irányába csúsztatja, és kiemeli. 6 7

7 Helyezze be az elemeket, ügyelve arra, hogy a pólusok helyes irányban legyenek, (ezt a 1 és 2 jelek jelzik az elemeken és az elemtartóban). Helyezze vissza a H elemtartó fedelét, és csúsztassa a helyére. Kapcsolja be a C ON/OFF gombbal a készüléket, s egyben ellenôrizze, hogy helyesen rakta-e be az elemeket. Ha igen, a kijelzôn kb. 2 másodpercig a funkcióteszt jelenik meg (ld. 2.2 fejezet). 2. Az Accutrend GC egy perc múlva automatikusan kikapcsol, ha közben nem nyomja meg valamelyik kezelô gombot, vagy nem kezdi el a mérést. 2.2 A készülék elsô bekapcsolása Az elemek behelyezése után kapcsolja be a készüléket, ami ekkor egy automatikus ellenôrzô tesztet hajt végre, a készülék összes funkcióját és kijelzô minden elemét bekapcsolva. A teszt alatt semmilyen beavatkozásra nincs lehetôség. A teszt minden alkalommal végigfut, amikor a lehajtott fedelû készüléket a C gombbal bekapcsolja. Az elsô bekapcsoláskor, a funkcióteszt alatt ellenôrizze a kijelzô elemeit. Ennek elvégzéséhez kövesse az alábbi útmutatást. 8 9

8 A kijelzô elemeinek ellenôrzése a funkcióteszt alatt A készülék bekapcsolása elôtt nyissa fel a D fedelet az alsó rész óvatos megnyomásával, így a kijelzô hosszabb ideig bekapcsolva marad. Ellenôrizze, hogy készüléke az Ön által használatos mértékegységben mér-e (mg/dl, vagy mmol/l). Jelezzük, hogy a mértékegységben van az egyetlen különbség az Accutrend GC készülék két változata között. (Magyarországon a mmol/l használatos.) Gyôzôdjön meg arról, hogy a kijelzô minden számjegye 888-ként jelenik-e meg. Ha a kijelzô alkotóelemei hiányosak, a mért értékek hibásan jelenhetnek meg. 2. Ha a funkcióteszt alatt a kijelzés nem egyezik meg a bal oldalon látható ábrákkal, kérjük hívja a ingyenes információs telefonunkat (ld. 97. oldalon). A funkcióteszt befejezése után a CODE szó jelenik meg és a --- kijelzés

9 2.3 A dátum és az óra beállítása Az Accutrend GC dátumát és óráját be lehet állítani, illetve az adatokat meg lehet változtatni. Az órát át kell állítani a téli, ill. a nyári idôszámítás váltásakor, és szökôévben be kell vinni a február 29-ei dátumot. A gombok a véletlen megnyomás elkerülése érdekében rejtve vannak, kezelésükhöz használjon golyóstollat, vagy más alkalmas eszközt. 2. A mérési eredmények dátum és óra szerinti tárolásához elôször be kell vinni a pontos dátumot és idôt. Ezeket a készülék tárolja. Az idô megjeleníthetô 12 és 24 órás számítás szerint. Ha a 12 órás formát választja, a készülék az idôt 1-tôl 12-ig terjedô számokban tünteti fel, s egyben jelzi, hogy AM (vagyis délelôtt), vagy PM (vagyis délután) X óra van. Például: PM 3.43 vagyis Ha a 24 órás formát választja, az idô értelemszerûen 1-tôl 24-ig terjedô számokban jelenik meg. Az Accutrend GC gyári beállítása a 24 órás számítást követi, Magyarországon az egyszerûbb követhetôség érdekében javasoljuk ennek megtartását. Ha mégis a 12 órás formulát választja, az átállításhoz kövesse az utasításokat a következôk szerint

10 A dátum- és idôbeállítás lépései Kapcsolja be az Accutrend GC készüléket a C ON/OFF gombbal, és várja meg, amíg lefut a funkcióteszt. 2. Nyissa fel a D fedelet. Az A kijelzôn a set felirat olvasható. Nyomja meg a K SET gombot az óra szimbólum alatt. Az idô és a dátum villogni kezd a kijelzôn. 24 órásról 12 órásra úgy állíthatja át a kijelzést, hogy óvatosan felemeli a D fedelet, majd megnyomja a B MEM léptetô gombot. Ilyenkor a kijelzôn feltûnik az AM vagy a PM

11 Nyomja meg röviden a SET gombot. Az órák száma villogni kezd a kijelzôn. Tartsa nyomva a MEM gombot a kívánt óra eléréséig. ( A bal oldal lenyomásával az értékeket felfelé, a jobb oldallal lefelé léptethetjük.) Nyomja meg röviden a SET gombot. Az percek száma villogni kezd a kijelzôn. Tartsa nyomva a MEM gombot a megfelelô perc megjelenéséig, hasonlóan az órákhoz. Nyomja meg röviden a SET gombot. A napok száma villogni kezd a kijelzôn. Tartsa nyomva a MEM gombot a megfelelô nap megjelenéséig, hasonlóan az órákhoz. Nyomja meg röviden a SET gombot. A hónap száma villogni kezd a kijelzôn. Tartsa nyomva a MEM gombot a megfelelô hónap megjelenéséig, hasonlóan az órákhoz. 2. Tárolja a beállításokat a D fedelet lecsukva, vagy a készüléket kikapcsolva a C ON/OFF gomb megnyomásával. Ekkor a beírás automatikusan tárolódik

12 2.4 A hangjelzés ki és bekapcsolása Az Accutrend GC sípolással jelzi a sikeres kódolást, illetve sípolás-sorozattal a mérés végét. Bekapcsolt hangjelzésnél a csengô szimbólum tûnik fel a kijelzett értéktôl jobbra. Ajánlatos a hangjelzést bekapcsolva hagyni, de ha ezt zavarónak találja, a következôképpen kapcsolhatja ki. 2. A hangjelzés ki- és bekapcsolásának módja Kapcsolja be a készüléket, és várjon, amíg a funkcióteszt befejezôdik. Nyissa fel a D fedelet. A set jelenik meg a kijelzôn. Golyóstollal röviden nyomja meg a J hangjelzô gombot, ekkor a csengô szimbólum eltûnik a kijelzôrôl. A felsorolt lépéseket megismételve bármikor újra kivagy bekapcsolhatja a hangjelzést

13 3. Mérés az Accutrend GC-vel 3.1. Kódolás A kódcsíkokkal végzett kódolás az Accutrend GC készülék, valamint az Accutrend Glucose és a Cholesterol tesztcsíkok finom összehangolását szolgálja. Az Accutrend GC-t a következô esetekben kell kódolni: Az elsô bekapcsolás után, amikor még nincs eltárolt kódszám a készülékben. 3. Minden alkalommal, amikor új tesztcsík csomagot bontunk. A készüléket mindig azoknak a csomagoknak megfelelôen kell beállítani, amelyekbôl a vércukor vagy a koleszterin mérésére szolgáló tesztcsíkot használjuk. A megfelelô kódcsík a használandó tesztcsík dobozában található

14 A kódolt készülék minden mérés elôtt elvégzi az alapvetô ellenôrzéseket. Mivel minden kód- és tesztcsík hátulján vonalkód található, a készülék így felismeri hogy glukóz (GLUC) vagy koleszterin (CHOL) mérésére szolgáló csíkot használunk-e? Automatikusan érzékeli, hogy a behelyezett tesztcsík kódja azonos-e a tárolt kóddal. Ha nem a kódnak megfelelô tesztcsíkot alkalmazunk, a kijelzôn az e-1 hibaüzenet jelenik meg

15 Az Accutrend GC kódolásának módja Kapcsolja be a készüléket. A funkcióteszt után villogni kezd a CODE szó. Ha a készüléket még nem kódolták, a kijelzôn --- jelenik meg. Ha elôzôleg már kódolták, megjelenik egy háromjegyû kódszám. Vegye ki a csomagból kódcsíkot, és fogja mutató és hüvelykujja közé a vízszintes fekete vonal alatt úgy, hogy a nyilak Öntôl elfelé mutassanak. A készülék D fedele legyen lecsukva. Az F vájatba a kódcsíkot gyors mozdulattal ütközésig tolja be, majd azonnal húzza ki. A sikeres kódolást hangjelzés nyugtázza, és a kijelzôn megjelenik egy háromjegyû kódszám. Ez a tárolt, aktuális kód. 3. Ha az e-2 vagy e-3 hibaüzenet jelenik meg, a kódolás sikertelen volt. (ld. 6.1 fejezet). Ismételje meg a kódolást a következôképpen: nyissa fel a fedelet, húzza ki a kódcsíkot, csukja le a fedelet, ismét tolja be, majd rögtön húzza ki a kódcsíkot. (Gyakran okoz hibát, hogy lassan vagy szakaszosan húzzák ki a kódcsíkot, s ilyen esetben a készülék nem tudja leolvasni a vonalkódot.) 24 25

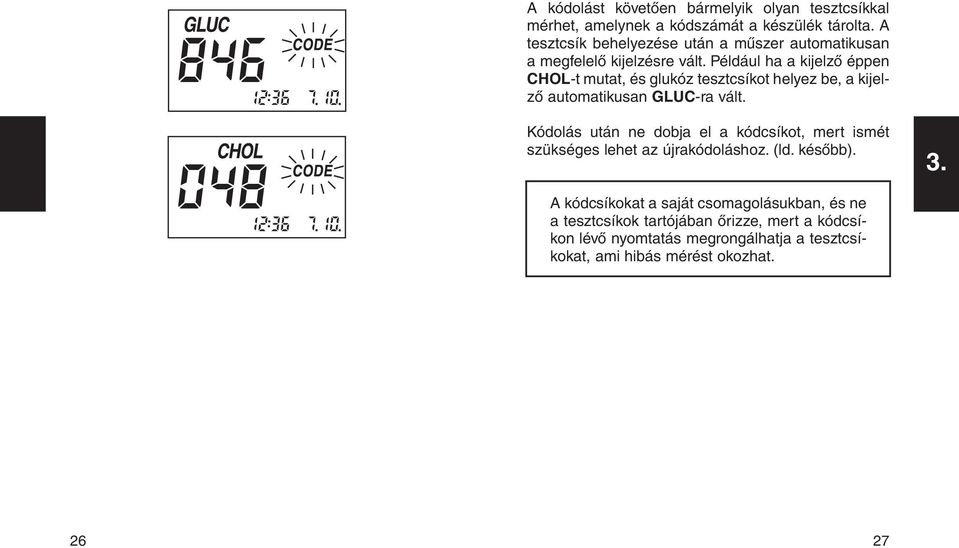

16 A kódolást követôen bármelyik olyan tesztcsíkkal mérhet, amelynek a kódszámát a készülék tárolta. A tesztcsík behelyezése után a mûszer automatikusan a megfelelô kijelzésre vált. Például ha a kijelzô éppen CHOL-t mutat, és glukóz tesztcsíkot helyez be, a kijelzô automatikusan GLUC-ra vált. Kódolás után ne dobja el a kódcsíkot, mert ismét szükséges lehet az újrakódoláshoz. (ld. késôbb). 3. A kódcsíkokat a saját csomagolásukban, és ne a tesztcsíkok tartójában ôrizze, mert a kódcsíkon lévô nyomtatás megrongálhatja a tesztcsíkokat, ami hibás mérést okozhat

17 3.2 A mérés gyakorlása Tehát az Accutrend GC kódolása, a dátum, az idô és a hangjelzés beállítása megtörtént. Mielôtt elvégezné az elsô mérést, ismerje meg alaposan a tennivalókat, a készülék és a tesztcsíkok helyes kezelését. A mérés gyakorlásához az Accutrend kontroll oldatok különösen alkalmasak, mert ezeket vér helyett használhatja. Az Accutrend kontroll oldatok segítségével egyrészt ellenôrizheti készüléke mûködését, másrészt gyakorolhatja a mérést. 3. Ehhez a következôk szükségesek: Accutrend GC készülék Accutrend Glucose tesztcsík Accutrend kontroll oldat G (a csomag kék kupakos Accutrend Control G1-t és piros kupakos Accutrend Control G2-t tartalmaz). (Természetesen Accutrend Cholesterol tesztcsík és az ennek megfelelô kontroll oldat is használható.) Javasoljuk, hogy áldozzon a felkészülésre 10 percet és kövesse saját tempójában az utasításokat

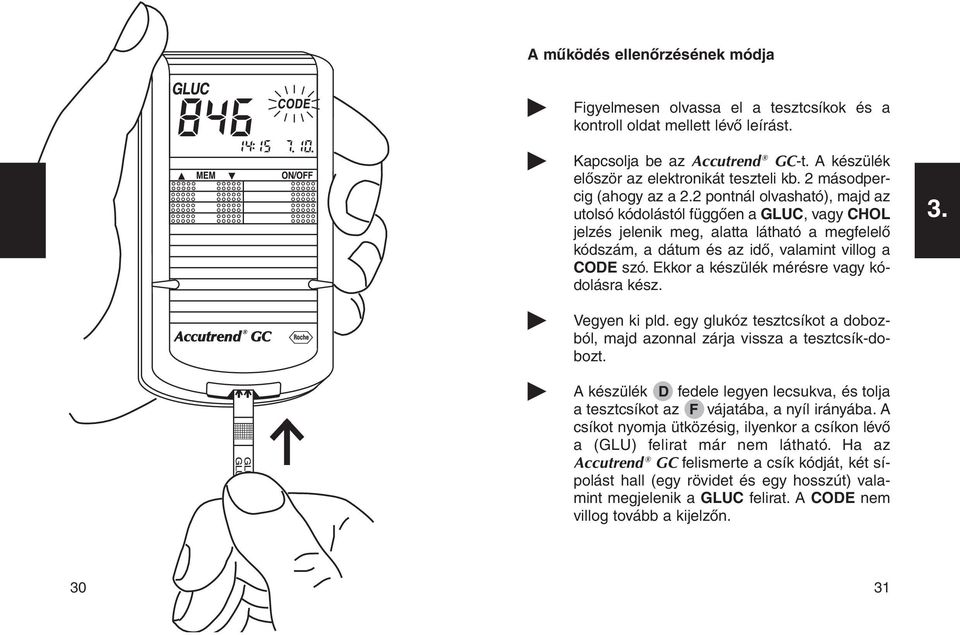

18 A mûködés ellenôrzésének módja Figyelmesen olvassa el a tesztcsíkok és a kontroll oldat mellett lévô leírást. Kapcsolja be az Accutrend GC-t. A készülék elôször az elektronikát teszteli kb. 2 másodpercig (ahogy az a 2.2 pontnál olvasható), majd az utolsó kódolástól függôen a GLUC, vagy CHOL jelzés jelenik meg, alatta látható a megfelelô kódszám, a dátum és az idô, valamint villog a CODE szó. Ekkor a készülék mérésre vagy kódolásra kész. 3. Vegyen ki pld. egy glukóz tesztcsíkot a dobozból, majd azonnal zárja vissza a tesztcsík-dobozt. A készülék D fedele legyen lecsukva, és tolja a tesztcsíkot az F vájatába, a nyíl irányába. A csíkot nyomja ütközésig, ilyenkor a csíkon lévô a (GLU) felirat már nem látható. Ha az Accutrend GC felismerte a csík kódját, két sípolást hall (egy rövidet és egy hosszút) valamint megjelenik a GLUC felirat. A CODE nem villog tovább a kijelzôn

19 GLU GLU Ha a kódot a gép rosszul olvassa le, hibaüzenet jelenik meg (pl. e-1, e-2 vagy OFF). Ennek nézzen utána a 6.1 fejezetben és a szerint járjon el. Ha nem a behelyezett tesztcsíknak megfelelô kijelzés jelenik meg, (pl. az Accutrend Glucose tesztcsíkra nem jelenik meg a GLUC felirat a kijelzôn), kapcsolja ki a mérôt és kezdje az egészet elölrôl. Nyissa fel a fedelet. Ekkor villogni kezd a mérési idô másodpercekben kifejezve: (12 sec.) 3. Cseppentsen egy nagy cseppet a kontroll oldatból a csík sárga tesztmezôjére, vigyázva, hogy ne érintse meg az üveggel. A tesztmezônek teljesen át kell nedvesednie az oldattól

20 A cseppentés után azonnal csukja le a fedelet. A készülék visszaszámol nulláig. Az utolsó négy másodpercet 4 sípolás jelzi, majd a mérés végén egy hosszabb síphang hallható. A kijelzôn a mért érték látható. ( ) ( ) ( ) ( ) 3. (( )) 34 35

21 Accutrend Cholesterol Ellenôrizze, hogy az eredmény a tesztcsíkdoboz címkéjén megadott tartományon belül van-e. Ha az Accutrend Control G1-et használta, az eredménynek a címke elsô sorában lévô tartományba kell esnie (pl mg/dl vagy mmol/l). Ha az Accutrend Control G2-t használta, az eredménynek a második sorban lévô tartományba kell esnie (pl mg/dl vagy mmol/l). Mivel a mérési tartomány dobozonként változhat, minden kiegészítô információt olvasson el a dobozokon. Ha az érték nem a megszabott tartományba esik, ismételje meg a kontrollt. Ha az érték továbbra is a tartományon kívül esik, kérjen tanácsot a Roche Diagnostics munkatársaitól. (ld. 6.3 fejezet). Ha az OFF felirat jelenik meg, a 6.1 fejezetben (Hibaüzenetek) leírtak szerint járjon el. 3. Nyissa fel a fedelet és húzza ki a tesztcsíkot

22 Ellenôrizze a mérés hitelességét színösszehasonlítással: a) Fordítsa meg a tesztcsíkot. b) A kerek ablakban lévô színt hasonlítsa öszsze a doboz címkéjén lévô színes körökkel. A kerek ablak színének nagyjából egyeznie kell az eredménynek megfelelô színnel. Csukja le a fedelet és kapcsolja ki a mérôt. Az ellenôrzés a leírtak szerint ugyanígy elvégezhetô a koleszterin kontroll oldattal is, de ennél nincs mód a vizuális színösszehasonlításra. 3. Mindig ellenôrizze az Accutrend GC-t: ha új tesztcsík csomagot kezd meg, és ezért a kódszám megváltozik, elemcsere után, a mérô tisztítása után, ha a mérési eredmény helyességében bizonytalan

23 3.3 A glukóz és a koleszterin mérése A méréshez szükség van: Accutrend GC készülékre (ajánljuk, hogy a dátum és az óra legyen beállítva, illetve a hangjelzés bekapcsolva.) Accutrend tesztcsíkokra (Accutrend Glucose, Accutrend Cholesterol). Szúróeszközre (pl. SOFTCLIX II vagy SOFTCLIX Pro a hozzájuk tartozó lancettával). 3. A mérés módja Kezét alaposan mossa és szárítsa meg. Koleszterin méréskor vegye figyelembe, hogy a krémek, és a szappanok is zsírt tartalmaznak, ami meghamisíthatja a mérés eredményét, ha a tesztcsíkra kerül. Ezért fontos, hogy tiszta vízzel gondosan öblítse le a kezét. Készítse elô az ujjbegyszúrót, helyezze be a lancettát, állítsa be a szúrásmélységet

24 Kapcsolja be az Accutrend GC-t. A funkcióteszt befejezése után az utolsó kódolástól vagy méréstôl függôen megjelenik a GLUC vagy CHOL felirat. Alatta a megfelelô kód, a dátum és az idô látható. A CODE felirat villog, ezzel az Accutrend GC kész valamennyi kódolt paraméter mérésére. Vegyen ki egy tesztcsíkot a dobozból és a kupakot azonnal zárja vissza. A lecsukott D fedél mellett határozott mozdulattal, ütközésig tolja be a tesztcsíkot az F vájatba, a nyíl irányába. Ha az Accutrend GC-nek sikerült leolvasnia a tesztcsík kódját, két sípolás hallható (egy rövid, egy hosszú), és megjelenik a behelyezett tesztcsík rövidítése a kijelzôn: GLUC vagy CHOL. Ekkor a CODE villogása befejezôdik

25 Ha a készülék rosszul olvasta le a csík kódját, hibaüzenet jelenik meg. (pl. e-1, e-2, vagy OFF). A tennivalókat lásd a 6.1 Hibaüzenetek fejezetben. Ha a behelyezett tesztcsíkot nem megfelelôen jelzi vissza a készülék (pl. Accutrend Glucose tesztcsíknál nem jelenik meg a GLUC felirat ) kapcsolja ki, és indítsa újra. Nyissa fel a fedelet. A kijelzôn a mérési idô villog: 12 sec a GLUC és 180 sec a CHOL esetén. Masszírozza meg ujjbegyét a vérkeringés serkentése érdekében. 3. Elölnézet Elölnézet Helytelen A csíkon lévô tesztfelületet nem fedi be teljesen a vér. Helyes A csíkon lévô tesztfelületet teljesen befedi a vér. Szúrja meg az ujjbegy oldalát, és várjon pár pillanatig, hogy egy nagy, függô vércsepp képzôdjön. Közben ne nyomkodja az ujját. Óvatosan helyezze a vércseppet a tesztcsík sárga mezôjére, de ne érintse ujjával. A tesztmezôt a vérnek teljesen be kell fednie, különben a mérés hibás (alacsony) értéket adhat. Ha túl kevés vért cseppentett fel, ezt ne kenje el, és ne cseppentsen újra vért a csíkra, hanem ismételje meg a mérést egy új tesztcsíkot használva

26 A vér cseppentése után rögtön csukja le a fedelet. A kijelzô visszaszámol 0-ig. Az utolsó négy másodperc alatt sípolássorozat hallható (egy sípolás másodpercenként), majd egy hosszabb sípolás a mérés végén. A mérés eredménye (mg/dl-ben, vagy mmol/l-ben) az A kijelzôn látható. Az Accutrend GC csak bizonyos értékhatárok között mér: glukóz: mmol/l ( mg/dl) koleszterin: mmol/l ( mg/dl) 3. Helytelen Helyes Ha a mért érték a fenti értéktartományon felül van, a mérô a hi jelzést, ha alatta, a lo jelzést mutatja. Túl kevés vér került a tesztcsíkra, a kerek ablak nem egyenletesen színezôdött el. Ismételje meg a mérést nagyobb cseppel és új tesztcsíkkal. A tesztcsík hátsó felszíne Megfelelô mennyiségû vér, a kerek ablak egyenletesen színezôdött el. A készülék akkor is lo-t mutat, ha túl kevés vért cseppentett, vagyis ha a tesztmezôt nem fedi teljesen a vér. lo jelzés esetében javasoljuk, hogy ellenôrizze a tesztcsík hátoldalán a kerek ablak egyenletes elszínezôdését. Ha az elszínezôdés részleges, a mérést ismételje meg új tesztcsíkkal. Más jelzés megjelenése esetén a tennivalókról tájékozódjon a 6.1 Hibaüzenetek fejezetben

27 Nyissa fel a fedelet és vegye ki a tesztcsíkot. Vércukorméréskor szemmel is ellenôrizheti az eredményt. a) Fordítsa meg a tesztcsíkot. b) Hasonlítsa össze a kerek ablak színét a tesztcsíkdoboz címkéjén látható körök színeivel. A kettônek nagyjából egyeznie kell. Ha nem egyezik, ellenôrizze készüléke mûködését. (3.2 fejezet). A fedelet hajtsa le, és kapcsolja ki a készüléket

28 3.4 Több emberen végzett mérés Ha az Accutrend GC-vel egymás után több emberen mér, a vércseppet a készüléken kívül kell a csíkra cseppenteni. Ez az esetleges fertôzés elkerülése miatt fontos. Mindenkinél új lándzsát kell használni, és ajánlott a készüléket alkohollal fertôtleníteni a mérések után (ld. az 5.2. fejezet). A SOFTCLIX Pro-t és a hozzá tartozó lancettákat kórházi és általános orvosi használatra fejlesztették ki. Ezt ajánljuk egymás után több emberen végzett glukóz és koleszterin mérés esetében. 3. Sorozatmérések módja A 3.3 fejezetben leírtaknak megfelelôen járjon el. Ujjszúrás után vegye ki a készülékbôl a tesztcsíkot, és cseppentse rá a vért. A csíkot helyezze vissza, és zárja le a fedelet. A továbbiakban is kövesse a 3.3 fejezetben leírtakat

29 4. Az Accutrend GC használata elektronikus naplóként 4.1 A mérési eredmények automatikus tárolása, elôhívása és törlése Automatikus tárolás Az Accutrend GC automatikusan tárolja a glukóz és koleszterin eredményeket, figyelmeztetésekkel és jelzésekkel (pl. lo, hi, eee), valamint dátummal és idôponttal (amennyiben ezeket korábban beállította). Az Accutrend GC tárol: 50 glukóz értéket a GLUC könyvtárban 15 koleszterin értékeket a CHOL könyvtárban. Minden, a MEM memóriában tárolt értéket elô lehet hívni, és törölni lehet. 4. Méréskor az Accutrend GC eltárolja a legújabb mérés eredményét a megfelelô könyvtár 01 memóriahelyére. Az elôzô érték automatikusan átkerül a 02 memóriahelyre. Így tehát minél nagyobb a memóriahely sorszáma, annál régebbi az ott tárolt érték. Ha az öszszes memóriahely betelt, a következô mérésnél a legelsô mérés eredménye automatikusan törlôdik, és az új érték a 01 memóriahelyre kerül

30 MEM A tárolt adatok elôhívásának módja Kapcsolja be a készüléket, lefut a funkcióteszt, majd a CODE villogni kezd. Ekkor az adatok elôhívhatók. Válassza ki a megfelelô könyvtárat a B MEM léptetô gomb lenyomásával. A B MEM léptetô gomb bal () oldalának lenyomásával a vércukor, a jobb () oldalának lenyomásával a koleszterin értékek tárolt adatai hívhatók elô. GLUC vagy CHOL jelenik meg az A kijelzôn a megfelelô kóddal, a CODE pedig villog

31 MEM A kiválasztott könyvtárban a legutolsó (01 helyen) tárolt érték elôhívásához nyomja meg röviden a MEM gomb bal oldalát. A kijelzôn megjelenik a tárolt mérési eredmény (dátummal és idôvel, amennyiben ezt korábban beállította), a MEM pedig villog. A 00 kijelzés azt jelenti, hogy az adott könyvtárban nincs tárolt adat. Nyomja meg, vagy tartsa lenyomva a MEM gombot a memóriahelyek átfutásához. A jobb oldalt nyomva a legelsôtôl a legújabb adatig, a bal oldalt nyomva pedig a legújabbtól a legrégebbi mérési eredmény irányába léptethet. A legrégebbi adat után ismét a legújabbat jelzi a készülék. 4. A kiválasztott könyvtár elhagyásához nyomja meg a C ON/OFF gombot. Másik könyvtár megnyitásához ismét nyomja meg a C gombot, és léptessen az elôzôekben leírtak szerint. Figyeljen arra, hogy mindkét könyvtár csak akkor jelenik meg, ha mindkét paramétert elôzôleg bekódolta

32 4.1.3 A tárolt adatok törlése Az automatikusan tárolt adatokat ki lehet törölni a memóriából. Erre két lehetôség van: a) a legfrissebb adat törlése, vagy b) mindkét könyvtár összes adatának törlése. Ne feledje, hogy ezt a két lépést csak egymás után, a megadott sorrendben lehet végrehajtani: elôször az a- t, majd a b-t. A legfrissebb adat törlése Kapcsolja ki a készüléket. Ezután nyomja le a B MEM léptetô gomb jobb () oldalát a koleszterin, bal () oldalát a vércukor érték törléséhez, majd nyomja meg a C ON/OFF gombot röviden. Engedje el a léptetô gombot. A kijelzôn cl1 jelenik meg, és MEM villog

33 MEM Nyomja meg a B MEM léptetô gomb jobb oldalát és tartsa nyomva legalább 3 másodpercig. Ha 3 másodpercnél hamarabb elengedi, a törlési mûvelet megszakad, az eredmény nem kerül törlésre. Ez esetben feltûnik a kódszám, a CODE szó pedig villogni kezd. Bekapcsolt hangjelzésnél sípolássorozat hallható (másodpercenként egy sípolás). Eközben a legutolsó mért érték villog, amíg ki nem törlôdik, majd a 000 jelenik meg a kijelzôn. Engedje el a MEM gombot. A kijelzôn a cl2 felirat jelenik meg. Ha csak az utolsó adatot akarta törölni, egyszerûen kapcsolja ki a készüléket, vagy nyomja meg röviden MEM léptetô gomb jobb () oldalát 4. (Figyelem! Ha a cl2 felirat megjelenésekor a B MEM léptetô gomb bal oldalát nyomva tartja, a készülékben lévô összes adat törlôdik.) 60 61

34 Az összes adat törlése Ha a készülék hosszabb ideig használaton kívül volt, vagy több emberen, illetve különbözô körülmények között használták, célszerû lehet az összes tárolt adatot kitörölni. Mielôtt ezt megtenné, ki kell törölnie a legutoljára eltárolt adatot (ld.: fejezet). Miután eszerint eljárt, a cl2 felirat jelenik meg a kijelzôn. A törlési eljárás befejezéséhez egyszerûen kapcsolja ki a készüléket a C ON/OFF gombbal. Ha a cl2 felirat jelenik meg a kijelzôn, a készülékben lévô összes adat törölhetô. Nyomja meg a B MEM léptetô gomb bal () oldalát legalább 3 másodpercig. Ha három másodpercnél hamarabb elengedi a gombot, a törlés félbeszakad, az eredmények nem kerülnek törlésre. Ez esetben feltûnik a kódszám, a CODE szó pedig villogni kezd. 4. Bekapcsolt hangjelzésnél sípolássorozat hallható (másodpercenként egy sípolás). Eközben a all felirat villog, amíg ki nem törlôdik a készülék teljes tartalma, majd 000 jelenik meg a kijelzôn. A törlési eljárás befejezéséhez egyszerûen kapcsolja ki a készüléket a C ON/OFF gombbal

35 5. Az Accutrend GC mûködésének ellenôrzése 5.1 A mérési rendszer ellenôrzése A rendszer mûködésének ellenôrzéséhez a 3.2 fejezetben leírtak szerint járjon el (A mérés gyakorlása). 5.2 A készülék tisztítása A pontos mérés alapfeltétele, hogy tiszta legyen a készülék, különösen az optikai egység. Javasoljuk, hogy az Accutrend GC-t rendszeresen, legalább havonta egyszer tisztítsa meg. Ezen kívül meg kell tisztítani a készüléket: ha bepiszkolódik, különös figyelmet fordítva a D fedôlapra és a G tesztcsík vájatra, amikor új doboz tesztcsíkot kezd, ha más használta készülékét. 5. Tisztítás elôtt mindig kapcsolja ki a készülékét. Használjon 70%-os etanollal vagy propanollal átitatott puha és szöszmentes pamutot, vagy fülpiszkálót. Ne használjon más tisztítószert, mert a mérôablak mûanyaga sérülhet. Vigyázzon, hogy folyadék ne kerüljön a készülékbe

36 A helyes tisztítás Kapcsolja ki a készüléket. Tisztítsa meg kívülrôl nedves, szöszmentes ruhával. Nyissa ki a D fedôlapot, nyomja meg a kijelzô irányába és emelje ki a G fekete tesztcsík vezetô betétet, majd 70%-os etanollal vagy propanollal tisztítsa meg. Mielôtt visszahelyezné a készülékbe, alaposan szárítsa meg a betétet

37 Óvatosan tisztítsa meg a D fedôlap belsô oldalát és az E mérôablak környékét, vigyázzon, ne karcolja meg a mûanyagot. Fültisztító pálcikával könnyû megtisztítani a sarkokat és az éleket. Helyezze vissza a teljesen száraz csíkvezetô betétet a készülékbe, majd nyomja óvatosan lefelé, amíg a helyére nem kattan. A készülék tökéletes mûködésérôl kontrollmérés végzésével gyôzôdhet meg (lásd 3.2 fejezet)

38 5.3 Az elemek élettartama és cseréje Az elemek élettartama Általában legalább ezer mérés végezhetô egy elemkészlettel. Ha az elemek kezdenek lemerülni, a funkciótesztet követôen a LOW BAT felirat a kijelzôn látható marad. Ilyenkor lehetôség van még kb. 50 mérés elvégzésére, de ezt követôen a készüléket már nem tudja bekapcsolni. Ha hosszú ideig nincs megfelelô elem a készülékben, elvesznek a memóriában tárolt adatok is. Ezért a LOW BAT felirat megjelenésekor ajánljuk, hogy cserélje ki az elemeket (ld. a 7. oldalon). Az elemek cseréje Együtt cserélje ki mindhárom elemet. Használjon micro LR03 típusú elemeket (pl. UCAR Micro 1.5 V AAA, KODAK Micro, vagy Varta Micro AAA). Ha az elemcserét két perc alatt elvégzi, nem vesznek el a készülékben tárolt adatok. Az elemek cseréjét a 2.1 fejezetben leírtak szerint végezze (7. oldal)

39 5.4 Mérési és tárolási feltételek A készülék pontossága és az eredmények megbízhatósága érdekében fontos a következô feltételek betartása: A hômérséklet: Accutrend Glucose Accutrend Cholesterol +18 C-tól +32 C-ig. +18 C-tól +30 C-ig. Ha a hômérséklet a fent megadott tartományon kívül esik, a kijelzôn a TTT biztonsági jelzés a mért értékkel váltakozva jelenik meg. Ez akkor is így történik, ha az értéket a memóriából hívja elô. Így az Accutrend GC jelzi, hogy méréskor a hômérséklet a megadott tartományon kívül volt; az ilyen eredmény csak tájékozódásra szolgál. Hagyja a készüléket és a tesztcsíkokat szobahômérsékleten lassan felmelegedni vagy lehûlni, de ennek meggyorsítására soha ne tegye radiátorra vagy hûtôszekrénybe a tesztcsíkokat vagy a készüléket. 5. Tárolási körülmények: Az Accutrend GC készüléket -25 C és +65 C közötti, az Accutrend tesztcsíkokat +2 C és +30 fok közötti hômérsékleten lehet tárolni

40 Páratartalom A levegô magas páratartalma és jelentôs hômérsékletingadozás esetén lecsapódhat a pára, pl. amikor a készüléket hideg környezetbôl melegbe viszi. Ilyen esetekben az Accutrend GC vagy önmagától kikapcsol, vagy be sem lehet kapcsolni. Lehetséges interferenciaforrások Interferencia, vagyis az eee biztonsági figyelmeztetés jelenhet meg, ha a készülék erôs mágneses térbe kerül (pl. CB rádiók, televíziók, rádiók, elektromos háztartási készülékek, mikrohullámú sütôk, nagyfrekvenciás berendezések és különösen mobiltelefonok közelében). Javasoljuk, hogy méréskor az elektromos készülékektôl tartson kb. 2 méter biztonsági távolságot

41 6. Hibakeresés, hibaelhárítás 6.1 Hibaüzenetek Kijelzô Az elemek kimerültek, vagy rosszul helyezte be azokat. Ellenôrizze az elemeket (ld. 2. fejezet) A páratartalom túl magas. A készülék kijelzôjén a bekapcsolást követôen semmi sem látható. Vigye a készüléket száraz környezetbe, és várjon egy ideig, mielôtt újra bekapcsolná. A mérô hibás. Forduljon a Roche Diagnostics munkatársaihoz

42 Az elemek lemerülôben vannak. (Ne tévessze meg, hogy a LOW BAT felirat a funkcióteszt alatt természetesen megjelenik.) Kb. még 50 mérés végezhetô, miután a LOW BAT felirat elôször megjelenik. Készítsen elô új elemeket. Mindig mind a három elemet cserélje ki egyszerre (ld. az 5.3 fejezetet). Túl hideg vagy meleg van a mérés elvégzéséhez. Minden kémiai reakció hômérsékletfüggô, ez vonatkozik a tesztcsíkokra is. Az elfogadható hômérsékleti tartomány: Accutrend Glucose-nál +18 C-tól +32 C-ig, az Accutrend Cholesterol esetében pedig +18 C-tól +30 C-ig. Ha a mérés a fenti hômérsékleti tartományon kívül történt, a TTT figyelmeztetés villog az eredménnyel felváltva. Az ilyen mérési adatok csak a tájékozódást szolgálhatják. Hagyja, hogy a készülék és a tesztcsíkok lassan szobahômérsékletûre hûljenek, vagy melegedjenek. Ismételje meg a mérést a fentebb megadott hômérsékleten

43 A tesztcsík kódszáma eltér a készülékben tárolt kódszámtól. Kódolja a készüléket a használatban lévô tesztcsík kódcsíkjával (ld. 3.1 fejezet). A tesztcsík nem az Accutrend GC-hez való. BM-Lactate tesztcsíkot helye- (pl. Accusport zett be). Csak Accutrend Glucose és Accutrend Cholesterol tesztcsíkot használjon. A kódcsík leolvasása helytelen volt. Kódolja újra a készüléket (ld. 3.1 fejezet). A tesztcsíkot rosszul helyezte a készülékbe. Nyissa fel a fedelet, távolítsa el a tesztcsíkot, csukja le a fedelet, és ismét helyezze be a tesztcsíkot. A mérés felnyitott fedél mellett történt. Ismételje meg a mérést lecsukott fedéllel, új tesztcsíkot használva. (ld 3.3 fejezet)

44 A kódcsík vagy a tesztcsík nem az Accutrend GChez való. (pl. Accusport BM-Lactate kódcsíkot használt). Csak Accutrend Glucose és Accutrend Cholesterol kódcsíkot használjon. A készülék erôs mágneses térbe került. Vigye a készüléket más helyre (ld. 5.4 fejezet). Szennyezett az optika, vagy elromlott a készülék. Tisztítsa meg a készüléket (ld. 5.2 fejezet) és ismételje meg a mérést. Ha a probléma továbbra is fennáll, forduljon a Roche Diagnostics munkatársaihoz (ld. 7.4 fejezet)

45 A mérési eredmény az Accutrend GC mérési tartománya alá esik. GLUC a vércukor érték 1.1mmol/l (20 mg/dl) alatti. CHOL a koleszterin érték 3.88 mmol/l (150 mg/dl) alatti. A tesztcsík hátoldalán lévô ablak nem egyenletesen színezôdött el. (Kevés vért cseppentett) (Ez a kijelzés nem jelenik meg minden esetben.) Ismételje meg a mérést új tesztcsíkkal, nagyobb vércseppel. Az eredmény az Accutrend GC mérési tartománya fölé esik. GLUC a vércukor érték 33.3 mmol/l (600 mg/dl) feletti. CHOL a koleszterin érték 7.76 mmol/l (300 mg/dl) feletti. A készülék tesztcsík nélkül mért. Azonnal helyezze vissza a tesztcsíkot a vér cseppentése után

46 Már használt tesztcsíkot helyezett a készülékbe. Használjon új tesztcsíkot. (Elôször helyezze a tesztcsíkot a készülékbe, utána csöppentse rá a vért.) Lejárt szavatosságú, vagy helytelenül tárolt tesztcsík. Ellenôrizze a tesztcsík lejárati idejét és a tárolási körülményeket. Mindig gondosan zárja le a tesztcsíkok dobozát. Csak az Accutrend Glucose-ra vonatkozóan: nézze meg a használatlan tesztcsíkok színét. Hasonlítsa össze a tesztcsík hátulján lévô kerek ablak színét az Accutrend Glucose tesztcsíkdoboz oldalán látható színskálával. A kerek ablak sárga színének egyeznie kell a doboz címkéjén lévô, 0-át jelzô sárga színnel (nulla; glukóz neg.). Ha a tesztcsík kontrollablakának színe sötétebb, ne használja a tesztcsíkot. A tesztcsík vezetô szennyezett. Tisztítsa meg alaposan (ld. 5.2 fejezet). Nem került vér a tesztcsíkra Ismételje meg a mérést úgy, hogy vért cseppent a tesztcsíkra. 87

47 A környezet túl fényes. Vigye a készüléket sötétebb helyre. Hômérsékleti tartományon kívüli mérés (Ha a TTT jelzés a mérési eredménnyel együtt villog, a mérést az elfogadható hômérsékleti tartományon kívül végezte.) Hagyja, hogy a készülék és a tesztcsíkok lassan szobahômérsékletre melegedjenek, vagy hûljenek, de a folyamat meggyorsításához ne tegye azokat radiátorra vagy hûtôbe

48 6.2 A hibák lehetséges okai. 6.3 Információs szolgálat és a készülék javítása Ha a készülék ismételten hibaüzenetet jelez, vagy nem várt mérési eredményt ad, ellenôrizze a következôket: Az elemek mûködôképesek? Az utasításoknak megfelelôen végezte a mérést? A tesztcsíkot a dobozban lévô tájékoztató szerint tárolta és kezelte? Nem járt le a tesztcsík vagy a kontroll oldat szavatossága? Tiszta a tesztcsík vezetô betét és a mérôablak? A tesztcsík kódja egyezik a készülék kódolásával? Ha bármilyen kérdése van a készülék használatával, valószínûtlen mérési eredményekkel vagy mûködési hibákkal kapcsolatban, kérjük hívja a Roche Diagnostics ingyenes telefonszámán munkatársainkat, akik készséggel segítenek Önnek. Kérjük, vegye figyelembe, hogy minden javítást, beállítást vagy egyéb módosítást csak olyan személy végezhet szakszerûen, akit a Roche Diagnostics erre kiképzett és felhatalmazott. Ha azt feltételezi, hogy készüléke meghibásodott, elôször hívjon minket telefonon, hogy a megoldást módját megbeszélhessük. Ha telefonon nem tudunk segítséget nyújtani, kérjük, küldje be hozzánk a 7.4 fejezetben található címre a készülékét, a használatban lévô tesztcsíkokkal, valamint a garancialapot. Ugyancsak kérjük, a küldeményben helyezze el nevét, címét, telefonszámát és a hiba rövid leírását is. Ha váratlan eredményt vagy hibaüzenetet kap, végezzen kontrolmérést, majd új csíkkal ismételje meg a mérést. Ha az eredmény nem változik, forduljon a Roche Diagnostics munkatársaihoz

49 7. Függelék 7.1 Az Accutrend GC technikai adatai Típus: Szériaszám: Mérési elv: Mérési tartomány: Mérési idô: Memóriakapacitás: Méret: Tömeg: Automatikus kikapcsolás: Áramellátás: Accutrend GC a készülék hátoldalán található glukóz és koleszterin meghatározás friss kapilláris vérbôl, reflexiós fotometriával vércukor mmol/l ( mg/dl) koleszterin mmol/l ( mg/dl) vércukornál 12 másodperc koleszterinnél 180 másodperc 50 glukózérték, 15 koleszterinérték, 115x62x18.5 mm kb. 90 g (elemek nélkül) egy perc után, ha egyetlen gombot sem érintenek meg 3x1.5V, elemtípusok: micro LR 03, pl. UCAR Micro 1.5V AAA, KODAK Micro vagy Varta Micro AAA elemek

50 Az elemek élettartama: Tárolási körülmények: Minta: legalább 1000 mérés. -25 C-tól +65 C-ig, relatív páratartalom 85% alatt Friss kapillárisvér Az Accutrend GC mérôt a német elektromos készülékek standardjának (N, VDE, IEC) megfelelôen tervezték, tesztelték, és kiérdemelte a GS emblémát. A készülék a biztonsági elôírásoknak teljes mértékben megfelel. Annak érdekében, hogy ezt az állapotot megôrizze, és a készülék mindig megbízhatóan mûködjön, a használat során be kell tartani az útmutatóban leírt elôírásokat A rendszer részei Accutrend GC-vel vércukormérés csak az Accutrend Glucose tesztcsíkkal végezhetô. 50 Accutrend Glucose tesztcsík Cat. No.: Az Accutrend GC-nél a koleszterin méréséhez csak Accutrend Cholesterol tesztcsíkot használjon. Kétféle csomagolásban kapható: 5 Accutrend Cholesterol tesztcsík Cat. No.: Accutrend Cholesterol tesztcsík Cat. No.: A mûködés ellenôrzéséhez a következô kontroll oldatokat használja: Accutrend Control G Cat. No.: Accutrend Control CH1 Cat. No.: Javasolt szúróeszközök: a SOFTCLIX és a hozzá tartozó SOFTCLIX Lancet csaknem fájdalommentes szúrást tesz lehetôvé. Orvosi használatra a SOFTCLIX Pro-t ajánljuk a SOFTCLIX Pro Lancet-tel

51 7.3 Gyártói garancia és szavatosság Gyártói garancia: Roche cég az eladóval szemben támasztott garanciális igénytôl függetlenül gyártói garanciát biztosít Önnek a mûszerhez tartozó kitöltött garanciajegy ellenében a ACCUTREND GC készülék kifogástalan mûködésére. A garancia pontos feltételeit a garanciajegy tartalmazza. A garancia kiterjed a készülék elôírásszerû használata mellett felmerülô mindazon anyag- vagy gyártási hibákra, amelyeket a garanciaidô alatt észlelnek és bejelentenek. A garancia megszûnik a szakszerûtlen használat és a készülék károsítása esetén. A garancia keretében nyújtott szolgáltatásunk kiterjed a meghibásodott alkatrészek cseréjére, indokolt esetben egy hibátlan cserekészülék szállítására. Szavatosság: Az általunk biztosított gyártói szavatosság mellett a vásárló érvényesítheti a készülék eladójával szemben támasztható szavatossági igényeket is. 7.4 Ügyfélszolgálat és szerviz ROCHE (MAGYARORSZÁG) KFT DIAGNOSZTIKA DIVÍZIÓ Cím: Ügyfélszolgálat: H-1123 Budapest, Gyôri u. 20. Központ: H-2040 Budaörs, Edison u. 1. Ingyenesen hívható telefonszám: 06 (80) (hétköznap óra között) Telefonszám: Ügyfélszolgálat: 06 (1) Központ: 06 (23) Fax: 06 (23)
