4 4 Ultimate efficiency Mélyre ható technológia A Dragflow bemutatása A gyárat az 1980-as évek végén alapítottuk. Nehéz üzemi körülmények között üzemelő keverőlapátos szivattyúk gyártására specializálódtunk, melyek kialakítása lehetővé teszi magas abrazív anyag tartalmú zagyok szállítását. Mérnökökből és technikusokből álló briliáns csapatunk szenvedélyes munkájának köszönhető, hogy a Dragflow a száraz anyag tartalom szivattyúzásának nem csak a hagyományos termékeit és módszereit kínálja, hanem komplett megoldásokat nyújt e különleges szektor művelőinek akár a legbonyolultabb feladatok elvégzéséhez is. Számtalan sikeres alkalmazásunk és vevőink elégedettsége ösztönöz bennünket folyamatos kutatásra és termékeink fejlesztésére.

5 5 Technológia A Dragflow, mint a merülő kotró szivattyúk gyártásának és forgalmazásának elismert élenjárója, az elmúlt évek során jelentős nemzetközi tapasztalatokra és elsőrangú hírnévre tett szert kotró hajók gyártásában úgy a tengerészeti és energia szektorban, mint az ásványi és egyéb anyagok bányászatában. Technológiai projektekben való fővállalkozói tapasztalatai lehetővé teszik, hogy high-tech termékekre vonatkozó szállítási készségét folyamatosan fokozza. Emberek A Dragflow csoport nem csak új technológiai megoldások kutatásán dolgozik, hanem termékeinek hatásfokát is folyamatosan fejleszti. Speciális megoldásokat tervez a vállalkozóknak és végfelhasználóknak, fenntartható energiatakarékos működést tesz lehetővé, csökkentve ezzel a környezeti hatásokat és az általános költségeket. Minőség és Szolgáltatás A szervizköltségek alacsony szinten tartása végett a Dragflow termékek kivételes szerkezeti minőségben, hosszú élettartamú elemekből és kopó alatrészekből készülnek. A Dragflow gyár ISO9001 szerint építette fel folyamat irányítási és információs rendszerét is, hogy a hatékonyság fejlesztése mellett partnereinek is kiváló szervizt biztosítson. Az egész világon szerteágazó képviseleti hálózat létrehozásával a Dragflow világszerte képes kiváló tanácsadói, szervíz és asszisztant lehetőséget nyújtani partnerei számára. Világszerte teljeskörű az értékesítési és szerviz jelenlétük A Dragflow szivattyúkat a világ legdurvább körülményei között alkalmazzák. A globális képviseleti és szerviz hálózat a legmagasabb szinten biztosítja az értékesítői és az eladás utáni vevőszolgálati szolgáltatásukat.

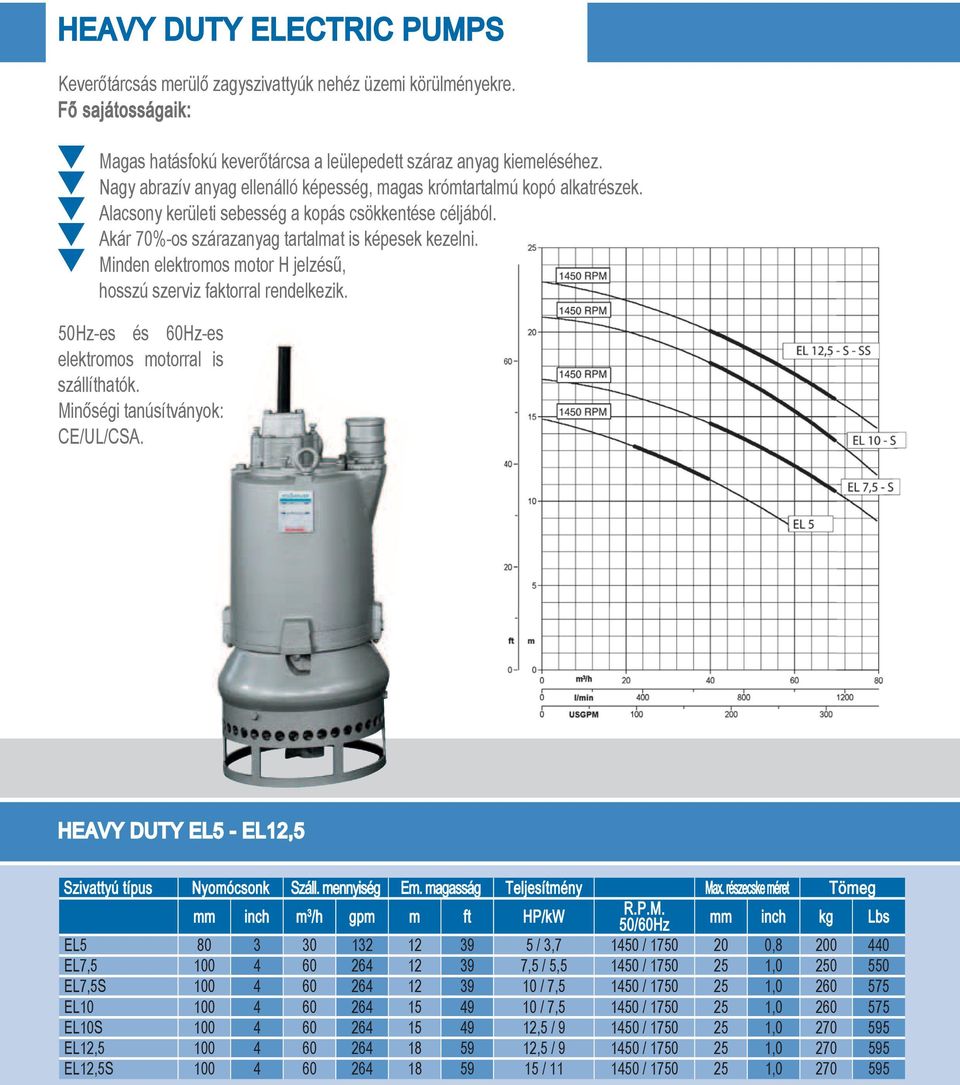

6 HEAVY DUTY ELECTRIC PUMPS Keverőtárcsás merülő zagyszivattyúk nehéz üzemi körülményekre. Fő sajátosságaik: Magas hatásfokú keverőtárcsa a leülepedett száraz anyag kiemeléséhez. Nagy abrazív anyag ellenálló képesség, magas krómtartalmú kopó alkatrészek. Alacsony kerületi sebesség a kopás csökkentése céljából. Akár 70%-os szárazanyag tartalmat is képesek kezelni. Minden elektromos motor H jelzésű, hosszú szerviz faktorral rendelkezik. 50Hz-es és 60Hz-es elektromos motorral is szállíthatók. Minőségi tanúsítványok: CE/UL/CSA. HEAVY DUTY EL5 - EL12,5 Szivattyú típus Nyomócsonk Száll. mennyiség Em. magasság Teljesítmény Max. részecske méret Tömeg mm inch m 3 /h gpm m ft HP/kW R.P.M. 50/60Hz mm inch kg Lbs EL / 3, / , EL7, ,5 / 5, / , EL7,5S / 7, / , EL / 7, / , EL10S ,5 / / , EL12, ,5 / / , EL12,5S / / ,

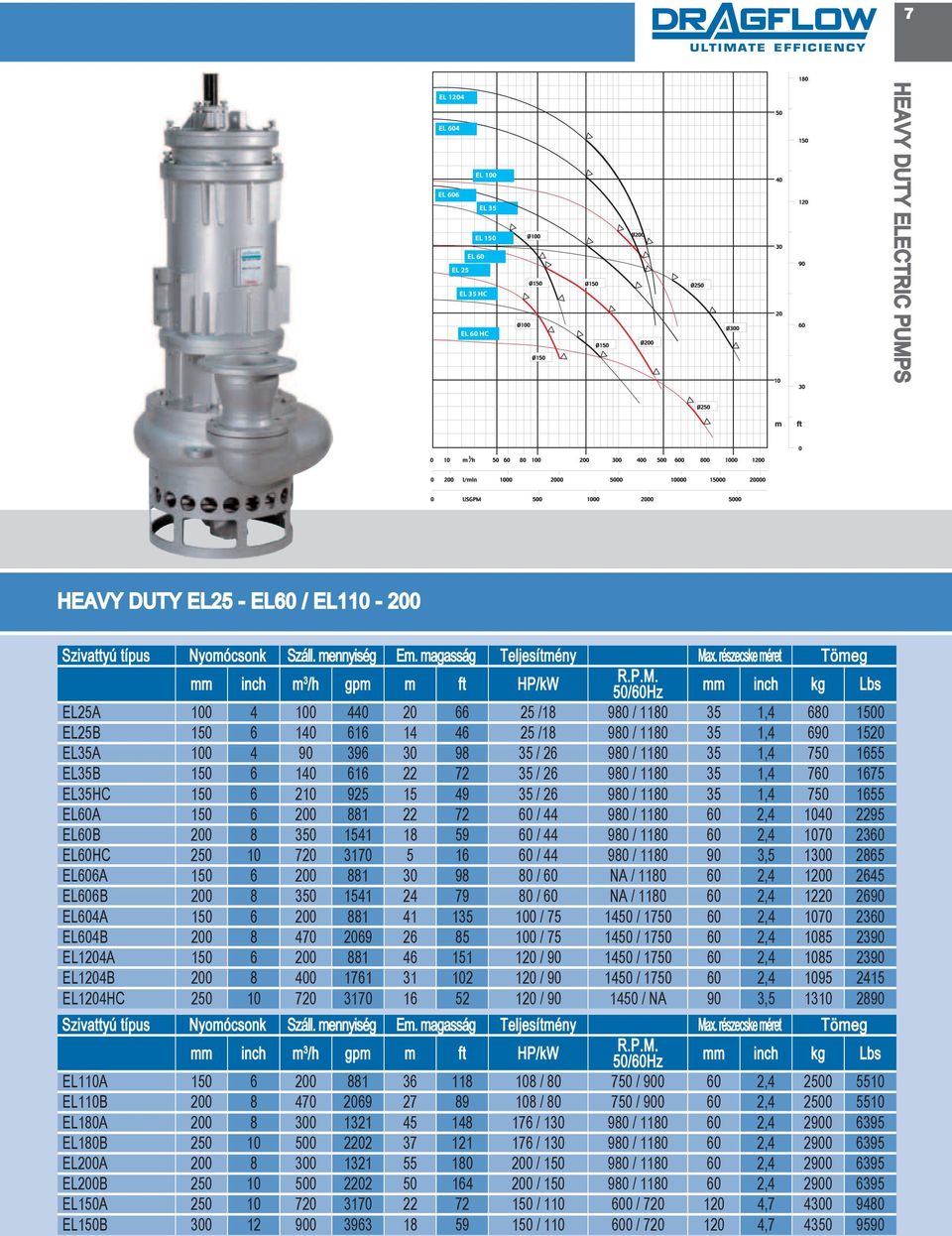

7 7 Ultimate efficiency EL 1204 EL 604 EL 100 EL 606 EL 35 EL 150 EL 60 EL 25 EL 35 HC EL 60 HC HEAVY DUTY ELECTRIC PUMPS HEAVY DUTY EL25 - EL60 / EL Szivattyú típus Nyomócsonk Száll. mennyiség Em. magasság Teljesítmény Max. részecske méret Tömeg mm inch m 3 /h gpm m ft HP/kW R.P.M. 50/60Hz mm inch kg Lbs EL25A / / , EL25B / / , EL35A / / , EL35B / / , EL35HC / / , EL60A / / , EL60B / / , EL60HC / / , EL606A / 60 NA / , EL606B / 60 NA / , EL604A / / , EL604B / / , EL1204A / / , EL1204B / / , EL1204HC / / NA 90 3, Szivattyú típus Nyomócsonk Száll. mennyiség Em. magasság Teljesítmény Max. részecske méret Tömeg mm inch m 3 /h gpm m ft HP/kW R.P.M. 50/60Hz mm inch kg Lbs EL110A / / , EL110B / / , EL180A / / , EL180B / / , EL200A / / , EL200B / / , EL150A / / , EL150B / / ,

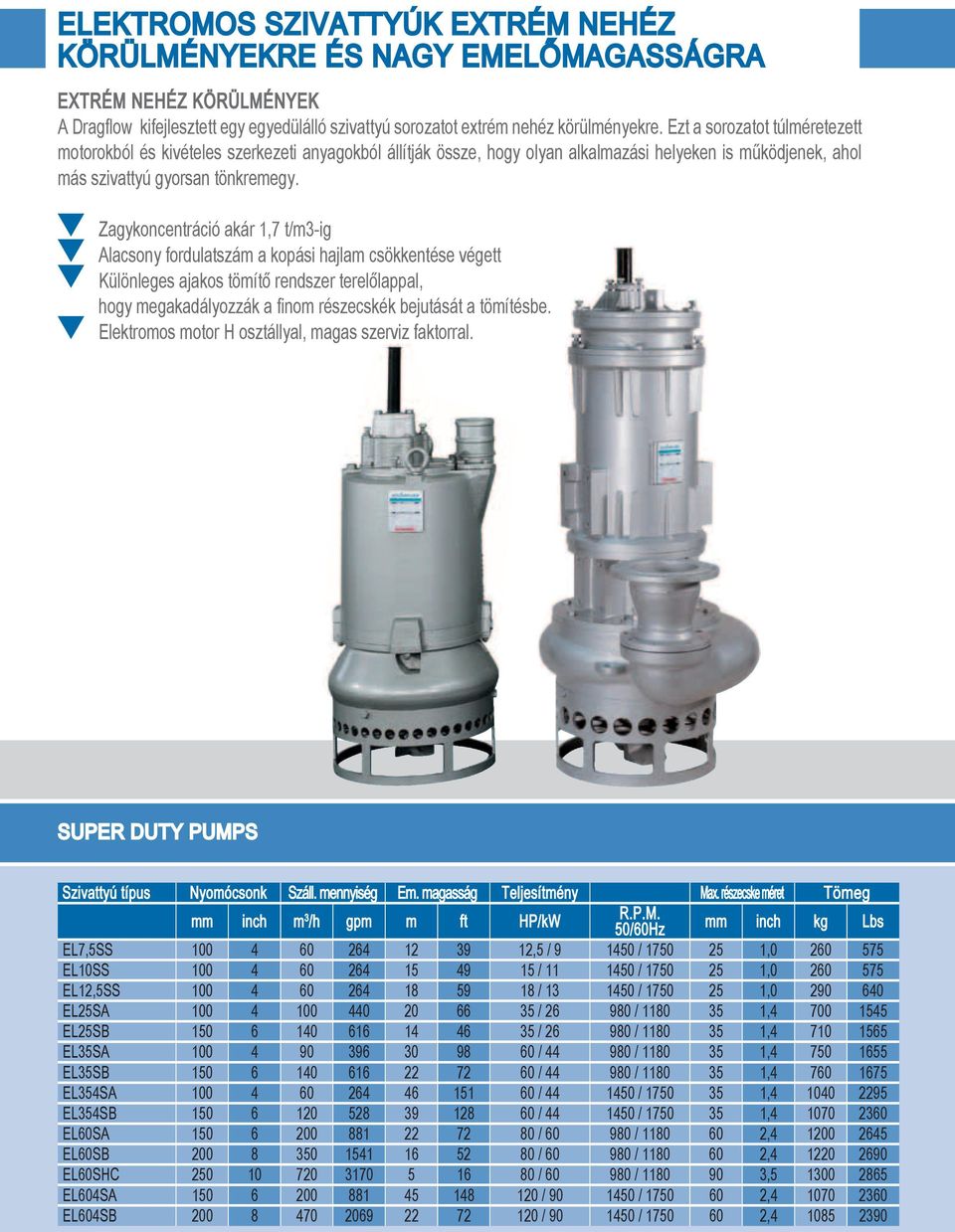

8 8 ELEKTROMOS SZIVATTYÚK EXTRÉM NEHÉZ KÖRÜLMÉNYEKRE ÉS NAGY EMELŐMAGASSÁGRA EXTRÉM NEHÉZ KÖRÜLMÉNYEK A Dragflow kifejlesztett egy egyedülálló szivattyú sorozatot extrém nehéz körülményekre. Ezt a sorozatot túlméretezett motorokból és kivételes szerkezeti anyagokból állítják össze, hogy olyan alkalmazási helyeken is működjenek, ahol más szivattyú gyorsan tönkremegy. Zagykoncentráció akár 1,7 t/m3-ig Alacsony fordulatszám a kopási hajlam csökkentése végett Különleges ajakos tömítő rendszer terelőlappal, hogy megakadályozzák a finom részecskék bejutását a tömítésbe. Elektromos motor H osztállyal, magas szerviz faktorral. SUPER DUTY PUMPS Szivattyú típus Nyomócsonk Száll. mennyiség Em. magasság Teljesítmény Max. részecske méret Tömeg mm inch m 3 /h gpm m ft HP/kW R.P.M. 50/60Hz mm inch kg Lbs EL7,5SS ,5 / / , EL10SS / / , EL12,5SS / / , EL25SA / / , EL25SB / / , EL35SA / / , EL35SB / / , EL354SA / / , EL354SB / / , EL60SA / / , EL60SB / / , EL60SHC / / , EL604SA / / , EL604SB / / ,

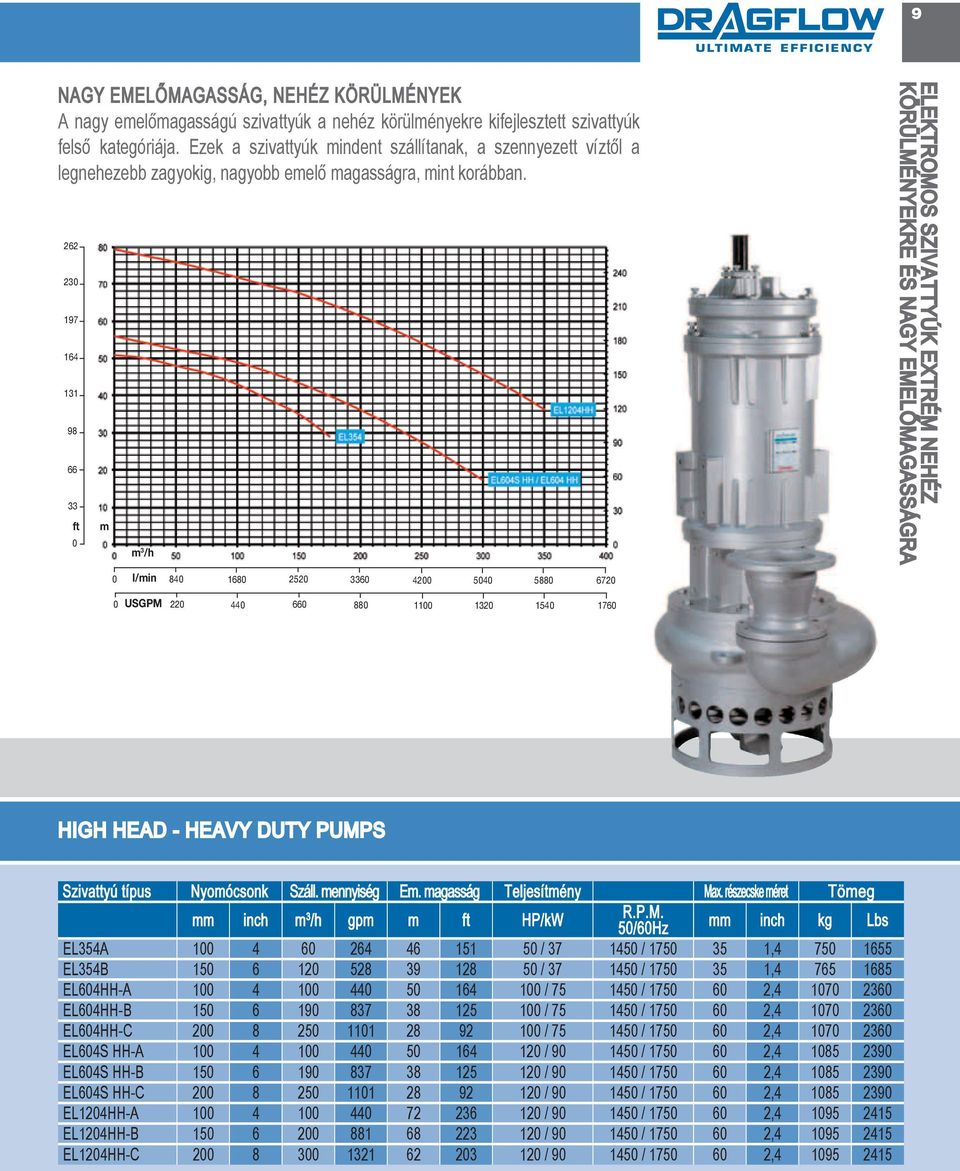

9 9 Ultimate efficiency NAGY EMELŐMAGASSÁG, NEHÉZ KÖRÜLMÉNYEK A nagy emelőmagasságú szivattyúk a nehéz körülményekre kifejlesztett szivattyúk felső kategóriája. Ezek a szivattyúk mindent szállítanak, a szennyezett víztől a legnehezebb zagyokig, nagyobb emelő magasságra, mint korábban ft 0 m m 3 /h 0 l/min ELEKTROMOS SZIVATTYÚK EXTRÉM NEHÉZ KÖRÜLMÉNYEKRE ÉS NAGY EMELŐMAGASSÁGRA 0 USGPM HIGH HEAD - HEAVY DUTY PUMps Szivattyú típus Nyomócsonk Száll. mennyiség Em. magasság Teljesítmény Max. részecske méret Tömeg mm inch m 3 /h gpm m ft HP/kW R.P.M. 50/60Hz mm inch kg Lbs EL354A / / , EL354B / / , EL604HH-A / / , EL604HH-B / / , EL604HH-C / / , EL604S HH-A / / , EL604S HH-B / / , EL604S HH-C / / , EL1204HH-A / / , EL1204HH-B / / , EL1204HH-C / / ,

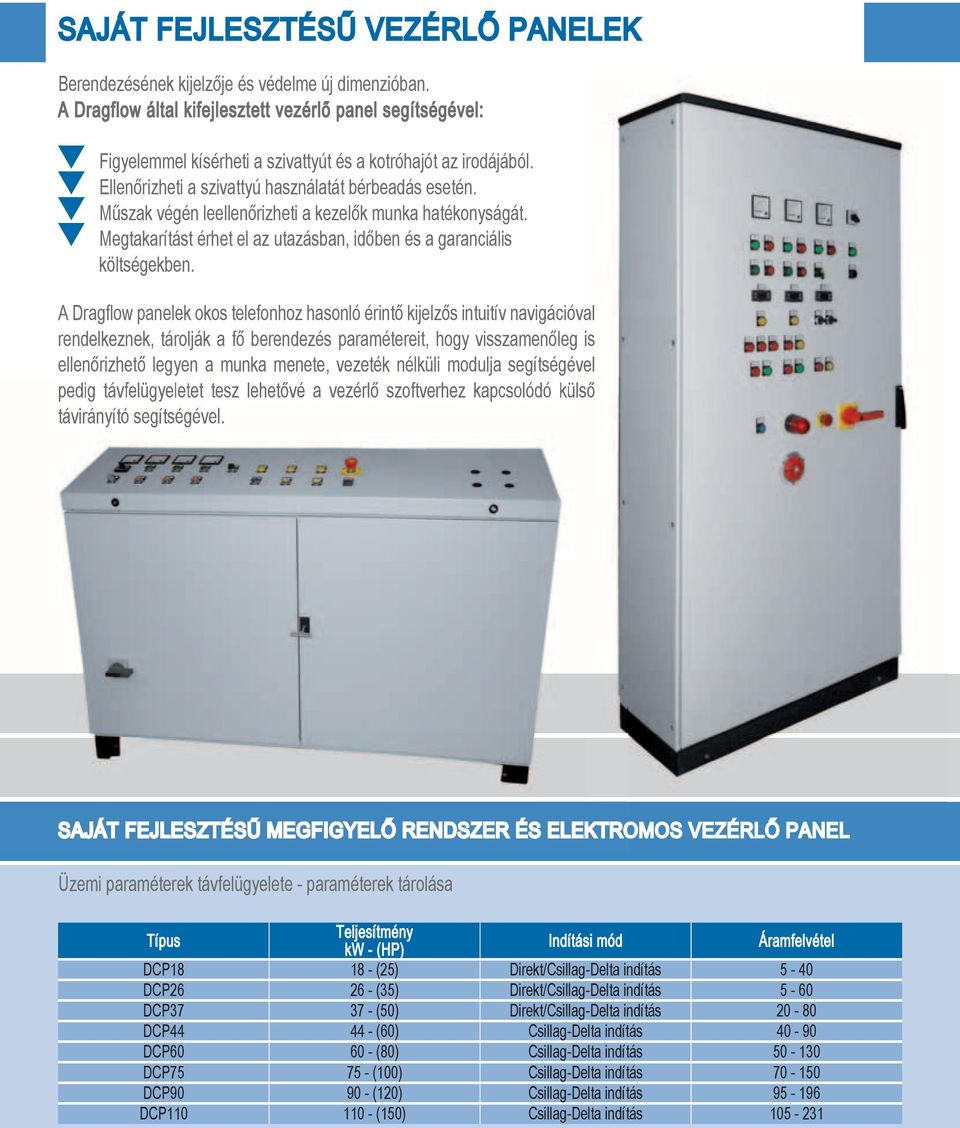

10 saját FeJlesztésŰ VezérlŐ panelek Berendezésének kijelzője és védelme új dimenzióban. a Dragflow által kifejlesztett vezérlő panel segítségével: Figyelemmel kísérheti a szivattyút és a kotróhajót az irodájából. ellenőrizheti a szivattyú használatát bérbeadás esetén. Műszak végén leellenőrizheti a kezelők munka hatékonyságát. Megtakarítást érhet el az utazásban, időben és a garanciális költségekben. a Dragflow panelek okos telefonhoz hasonló érintő kijelzős intuitív navigációval rendelkeznek, tárolják a fő berendezés paramétereit, hogy visszamenőleg is ellenőrizhető legyen a munka menete, vezeték nélküli modulja segítségével pedig távfelügyeletet tesz lehetővé a vezérlő szoftverhez kapcsolódó külső távirányító segítségével. saját FeJlesztésŰ MegFigyelŐ rendszer és elektromos VezérlŐ panel Üzemi paraméterek távfelügyelete - paraméterek tárolása típus teljesítmény kw - (hp) indítási mód áramfelvétel Dcp (25) Direkt/csillag-Delta indítás 5-40 Dcp (35) Direkt/csillag-Delta indítás 5-60 Dcp (50) Direkt/csillag-Delta indítás Dcp (60) csillag-delta indítás Dcp (80) csillag-delta indítás Dcp (100) csillag-delta indítás Dcp (120) csillag-delta indítás Dcp (150) csillag-delta indítás

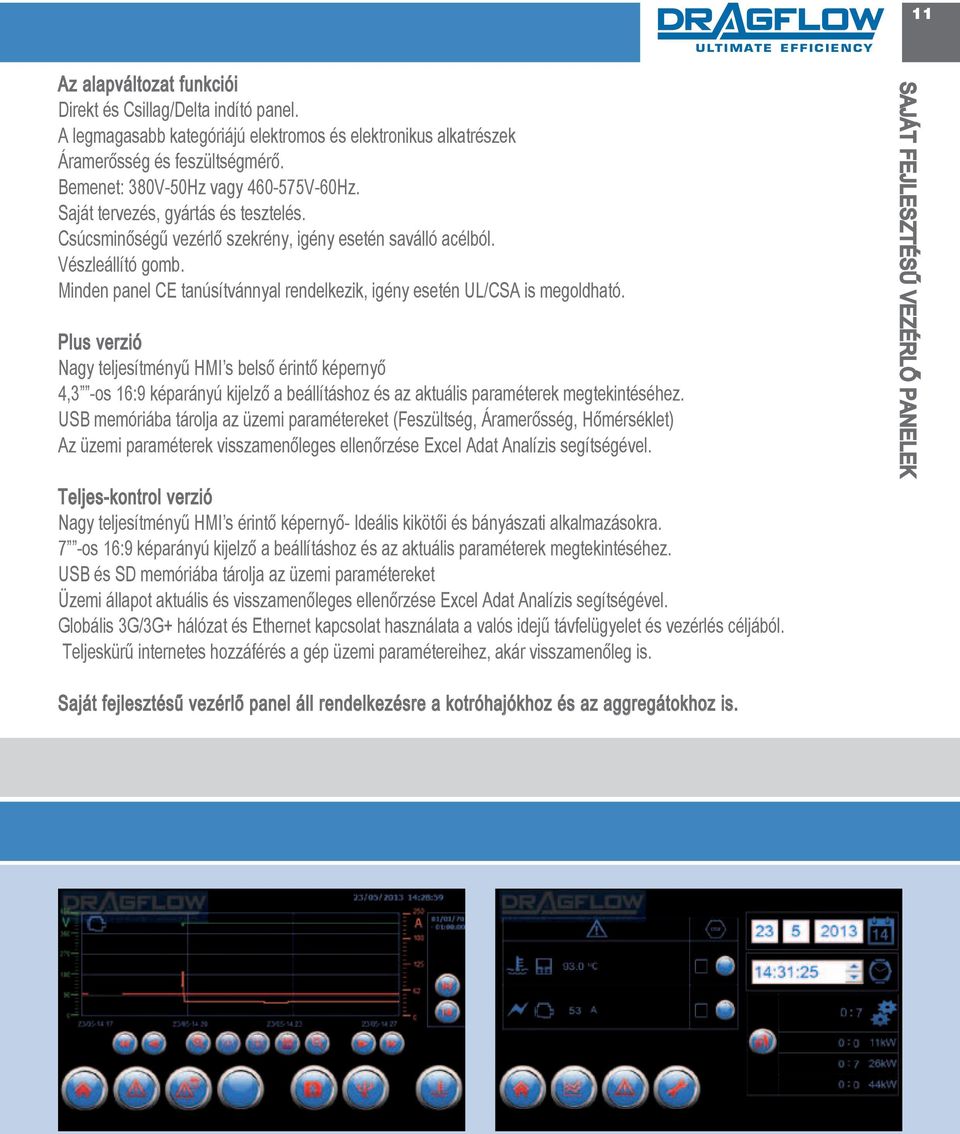

11 11 Ultimate efficiency az alapváltozat funkciói Direkt és csillag/delta indító panel. a legmagasabb kategóriájú elektromos és elektronikus alkatrészek áramerősség és feszültségmérő. Bemenet: 380V-50hz vagy V-60hz. saját tervezés, gyártás és tesztelés. csúcsminőségű vezérlő szekrény, igény esetén saválló acélból. Vészleállító gomb. Minden panel ce tanúsítvánnyal rendelkezik, igény esetén Ul/csa is megoldható. plus verzió nagy teljesítményű hmi s belső érintő képernyő 4,3 -os 16:9 képarányú kijelző a beállításhoz és az aktuális paraméterek megtekintéséhez. UsB memóriába tárolja az üzemi paramétereket (Feszültség, áramerősség, hőmérséklet) az üzemi paraméterek visszamenőleges ellenőrzése excel adat analízis segítségével. teljes-kontrol verzió nagy teljesítményű hmi s érintő képernyő- ideális kikötői és bányászati alkalmazásokra. 7 -os 16:9 képarányú kijelző a beállításhoz és az aktuális paraméterek megtekintéséhez. UsB és sd memóriába tárolja az üzemi paramétereket Üzemi állapot aktuális és visszamenőleges ellenőrzése excel adat analízis segítségével. globális 3g/3g+ hálózat és ethernet kapcsolat használata a valós idejű távfelügyelet és vezérlés céljából. teljeskürű internetes hozzáférés a gép üzemi paramétereihez, akár visszamenőleg is. saját FeJlesztésŰ VezérlŐ panelek saját fejlesztésű vezérlő panel áll rendelkezésre a kotróhajókhoz és az aggregátokhoz is.

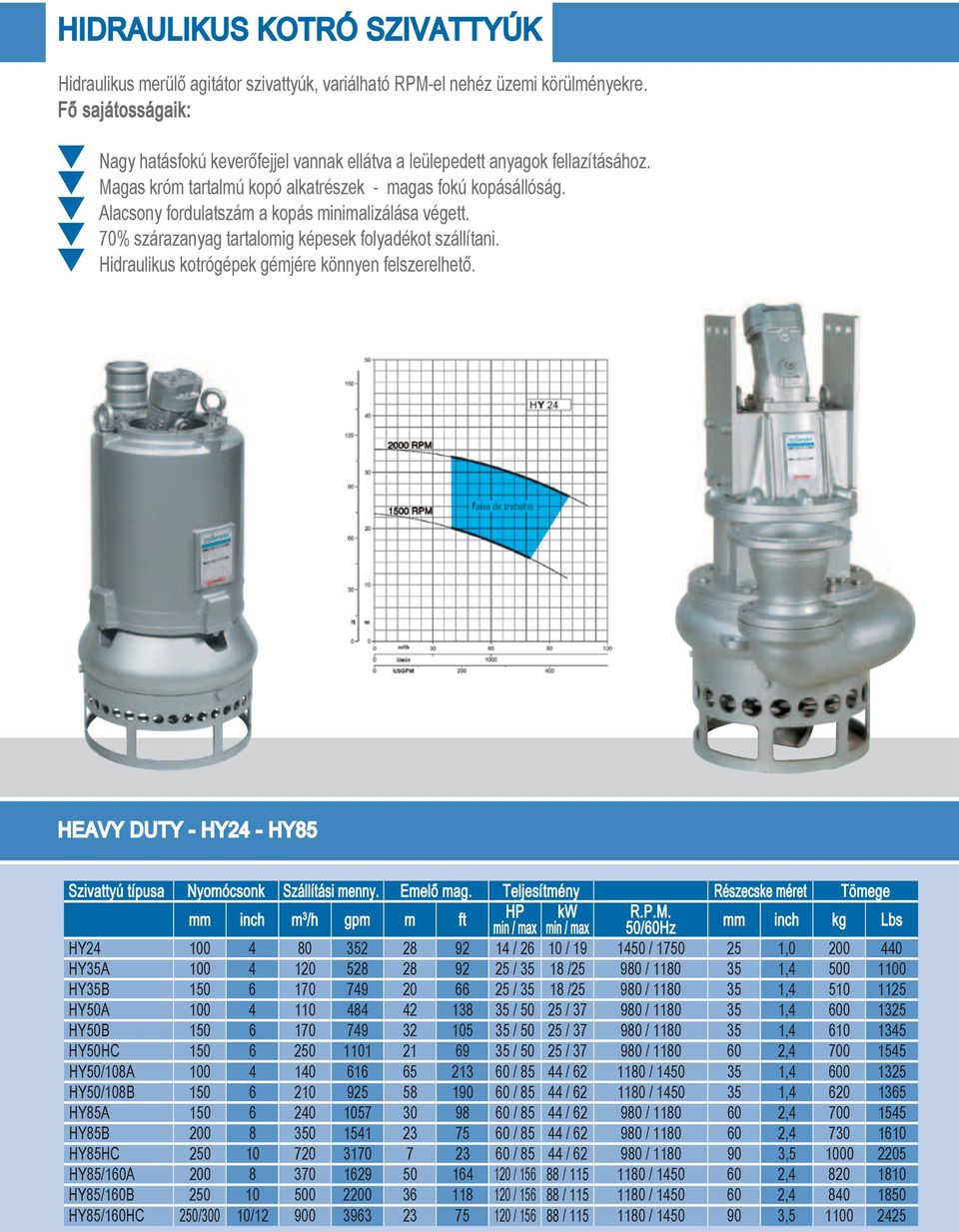

12 HIDRAULIKUS KOTRÓ SZIVATTYÚK Hidraulikus merülő agitátor szivattyúk, variálható RPM-el nehéz üzemi körülményekre. Fő sajátosságaik: Nagy hatásfokú keverőfejjel vannak ellátva a leülepedett anyagok fellazításához. Magas króm tartalmú kopó alkatrészek - magas fokú kopásállóság. Alacsony fordulatszám a kopás minimalizálása végett. 70% szárazanyag tartalomig képesek folyadékot szállítani. Hidraulikus kotrógépek gémjére könnyen felszerelhető. HEAVY DUTY - HY24 - HY85 Szivattyú típusa Nyomócsonk Szállítási menny. Emelő mag. Teljesítmény Részecske méret Tömege mm inch m 3 /h gpm m ft HP min / max kw min / max R.P.M. 50/60Hz mm inch kg Lbs HY / / / , HY35A / / / , HY35B / / / , HY50A / / / , HY50B / / / , HY50HC / / / , HY50/108A / / / , HY50/108B / / / , HY85A / / / , HY85B / / / , HY85HC / / / , HY85/160A / / / , HY85/160B / / / , HY85/160HC 250/300 10/ / / / ,

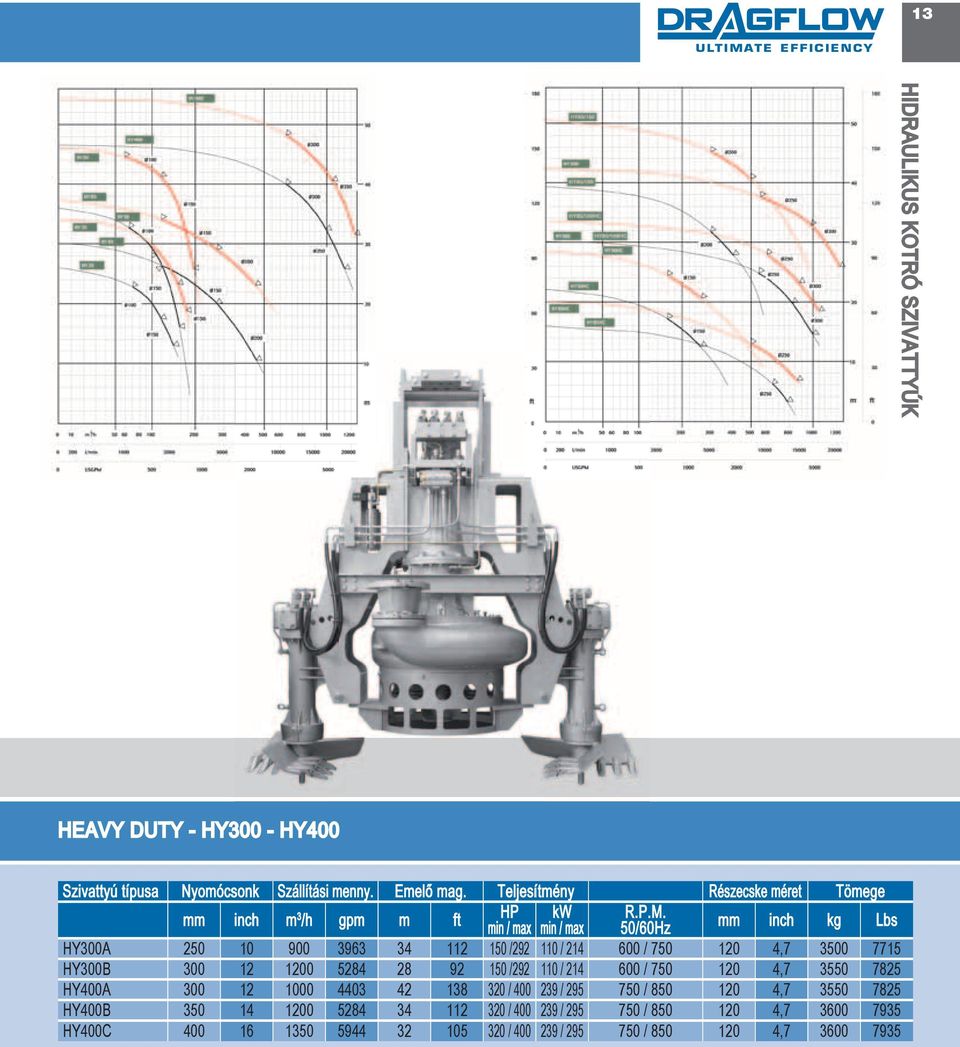

13 13 Ultimate efficiency hidraulikus Kotró szivattyúk heavy DUty - hy300 - hy400 szivattyú típusa nyomócsonk szállítási menny. emelő mag. teljesítmény részecske méret tömege mm inch m 3 /h gpm m ft hp min / max kw min / max r.p.m. 50/60hz mm inch kg lbs hy300a / / / , hy300b / / / , hy400a / / / , hy400b / / / , hy400c / / / ,

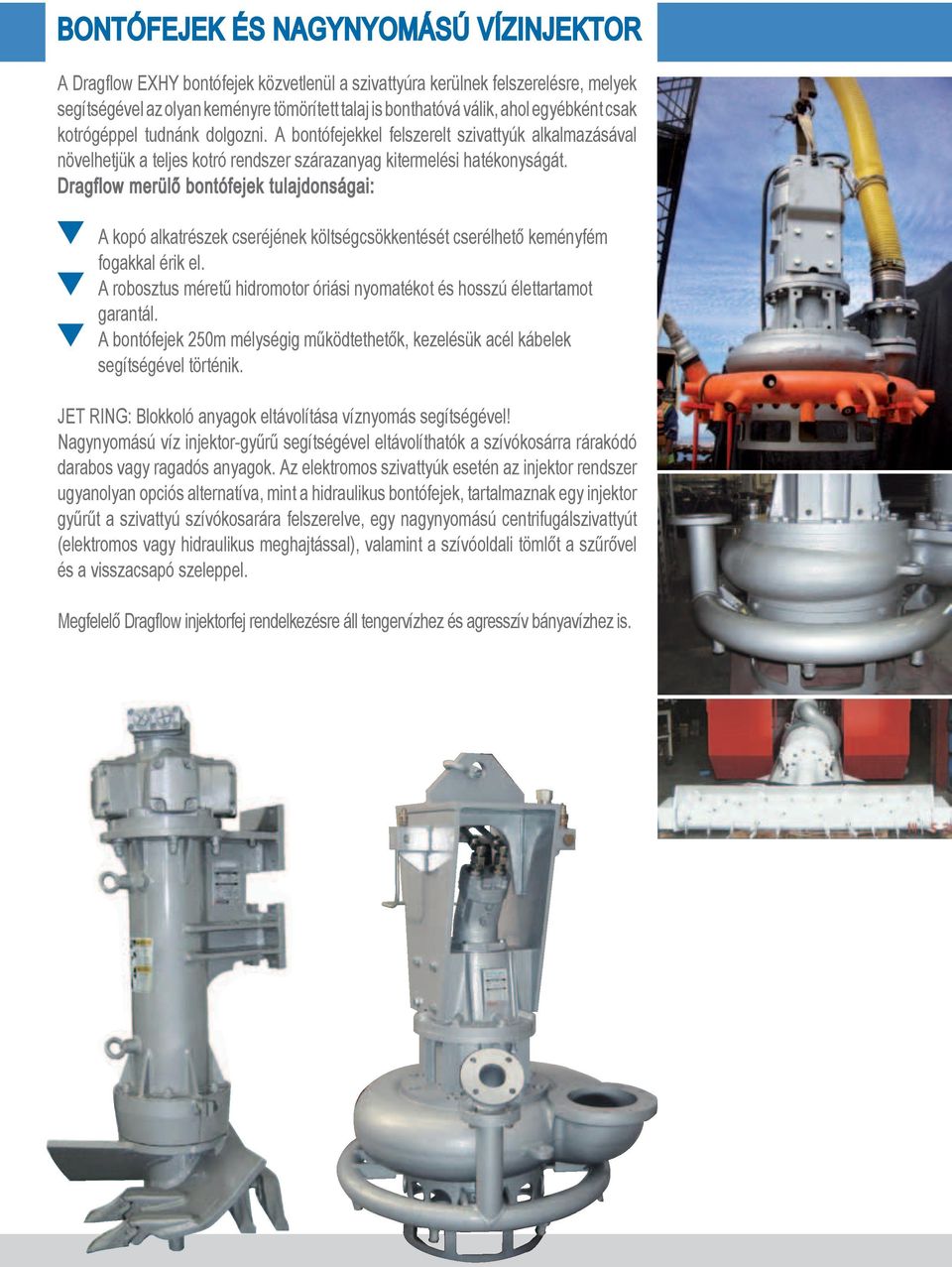

14 BONTÓFEJEK ÉS NAGYNYOMÁSÚ VÍZINJEKTOR A Dragflow EXHY bontófejek közvetlenül a szivattyúra kerülnek felszerelésre, melyek segítségével az olyan keményre tömörített talaj is bonthatóvá válik, ahol egyébként csak kotrógéppel tudnánk dolgozni. A bontófejekkel felszerelt szivattyúk alkalmazásával növelhetjük a teljes kotró rendszer szárazanyag kitermelési hatékonyságát. Dragflow merülő bontófejek tulajdonságai: A kopó alkatrészek cseréjének költségcsökkentését cserélhető keményfém fogakkal érik el. A robosztus méretű hidromotor óriási nyomatékot és hosszú élettartamot garantál. A bontófejek 250m mélységig működtethetők, kezelésük acél kábelek segítségével történik. JET RING: Blokkoló anyagok eltávolítása víznyomás segítségével! Nagynyomású víz injektor-gyűrű segítségével eltávolíthatók a szívókosárra rárakódó darabos vagy ragadós anyagok. Az elektromos szivattyúk esetén az injektor rendszer ugyanolyan opciós alternatíva, mint a hidraulikus bontófejek, tartalmaznak egy injektor gyűrűt a szivattyú szívókosarára felszerelve, egy nagynyomású centrifugálszivattyút (elektromos vagy hidraulikus meghajtással), valamint a szívóoldali tömlőt a szűrővel és a visszacsapó szeleppel. Megfelelő Dragflow injektorfej rendelkezésre áll tengervízhez és agresszív bányavízhez is.

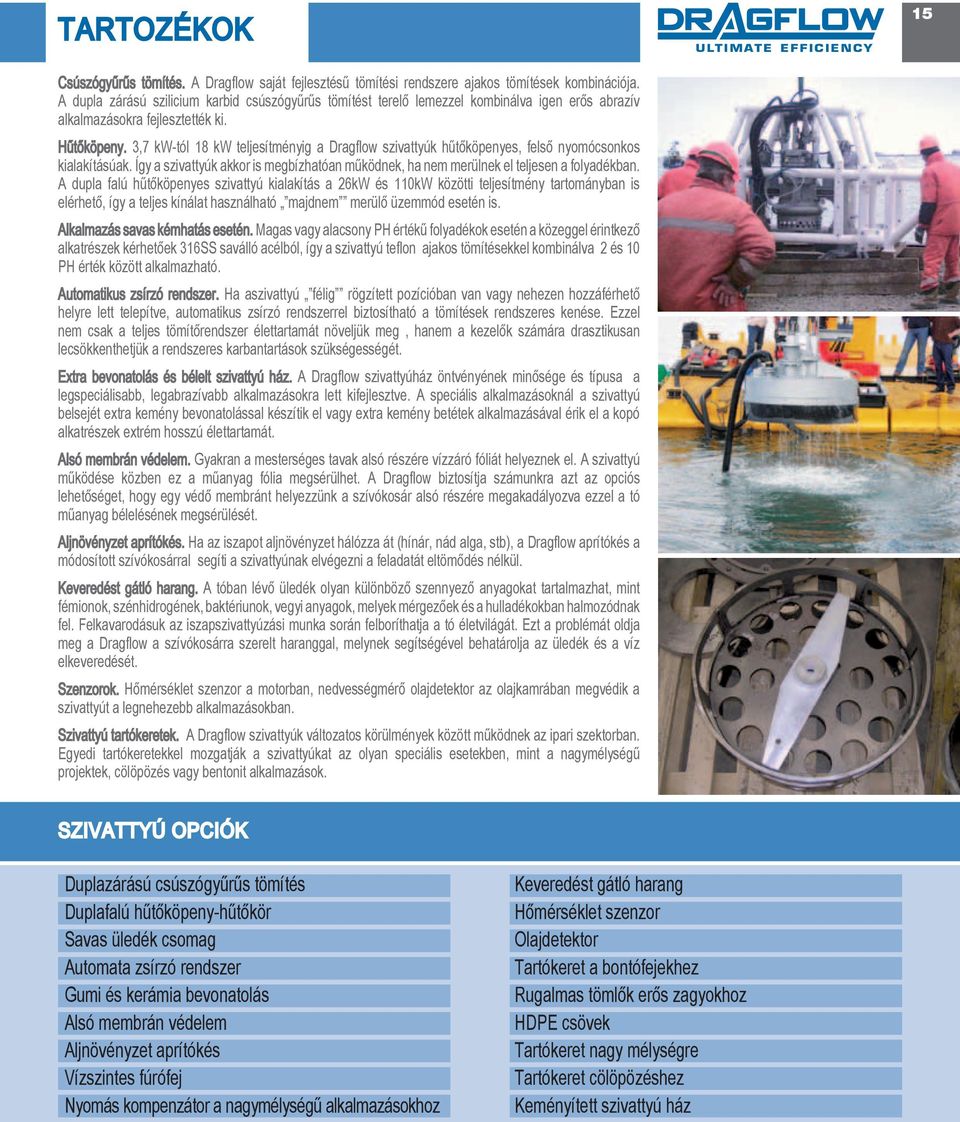

15 TARTOZÉKOK Csúszógyűrűs tömítés. A Dragflow saját fejlesztésű tömítési rendszere ajakos tömítések kombinációja. A dupla zárású szilicium karbid csúszógyűrűs tömítést terelő lemezzel kombinálva igen erős abrazív alkalmazásokra fejlesztették ki. Hűtőköpeny. 3,7 kw-tól 18 kw teljesítményig a Dragflow szivattyúk hűtőköpenyes, felső nyomócsonkos kialakításúak. Így a szivattyúk akkor is megbízhatóan működnek, ha nem merülnek el teljesen a folyadékban. A dupla falú hűtőköpenyes szivattyú kialakítás a 26kW és 110kW közötti teljesítmény tartományban is elérhető, így a teljes kínálat használható majdnem merülő üzemmód esetén is. Alkalmazás savas kémhatás esetén. Magas vagy alacsony PH értékű folyadékok esetén a közeggel érintkező alkatrészek kérhetőek 316SS saválló acélból, így a szivattyú teflon ajakos tömítésekkel kombinálva 2 és 10 PH érték között alkalmazható. Automatikus zsírzó rendszer. Ha aszivattyú félig rögzített pozícióban van vagy nehezen hozzáférhető helyre lett telepítve, automatikus zsírzó rendszerrel biztosítható a tömítések rendszeres kenése. Ezzel nem csak a teljes tömítőrendszer élettartamát növeljük meg, hanem a kezelők számára drasztikusan lecsökkenthetjük a rendszeres karbantartások szükségességét. Extra bevonatolás és bélelt szivattyú ház. A Dragflow szivattyúház öntvényének minősége és típusa a legspeciálisabb, legabrazívabb alkalmazásokra lett kifejlesztve. A speciális alkalmazásoknál a szivattyú belsejét extra kemény bevonatolással készítik el vagy extra kemény betétek alkalmazásával érik el a kopó alkatrészek extrém hosszú élettartamát. Alsó membrán védelem. Gyakran a mesterséges tavak alsó részére vízzáró fóliát helyeznek el. A szivattyú működése közben ez a műanyag fólia megsérülhet. A Dragflow biztosítja számunkra azt az opciós lehetőséget, hogy egy védő membránt helyezzünk a szívókosár alsó részére megakadályozva ezzel a tó műanyag bélelésének megsérülését. Aljnövényzet aprítókés. Ha az iszapot aljnövényzet hálózza át (hínár, nád alga, stb), a Dragflow aprítókés a módosított szívókosárral segíti a szivattyúnak elvégezni a feladatát eltömődés nélkül. Keveredést gátló harang. A tóban lévő üledék olyan különböző szennyező anyagokat tartalmazhat, mint fémionok, szénhidrogének, baktériunok, vegyi anyagok, melyek mérgezőek és a hulladékokban halmozódnak fel. Felkavarodásuk az iszapszivattyúzási munka során felboríthatja a tó életvilágát. Ezt a problémát oldja meg a Dragflow a szívókosárra szerelt haranggal, melynek segítségével behatárolja az üledék és a víz elkeveredését. Szenzorok. Hőmérséklet szenzor a motorban, nedvességmérő olajdetektor az olajkamrában megvédik a szivattyút a legnehezebb alkalmazásokban. Szivattyú tartókeretek. A Dragflow szivattyúk változatos körülmények között működnek az ipari szektorban. Egyedi tartókeretekkel mozgatják a szivattyúkat az olyan speciális esetekben, mint a nagymélységű projektek, cölöpözés vagy bentonit alkalmazások. Ultimate efficiency 15 SZIVATTYÚ OPCIÓK Duplazárású csúszógyűrűs tömítés Duplafalú hűtőköpeny-hűtőkör Savas üledék csomag Automata zsírzó rendszer Gumi és kerámia bevonatolás Alsó membrán védelem Aljnövényzet aprítókés Vízszintes fúrófej Nyomás kompenzátor a nagymélységű alkalmazásokhoz Keveredést gátló harang Hőmérséklet szenzor Olajdetektor Tartókeret a bontófejekhez Rugalmas tömlők erős zagyokhoz HDPE csövek Tartókeret nagy mélységre Tartókeret cölöpözéshez Keményített szivattyú ház

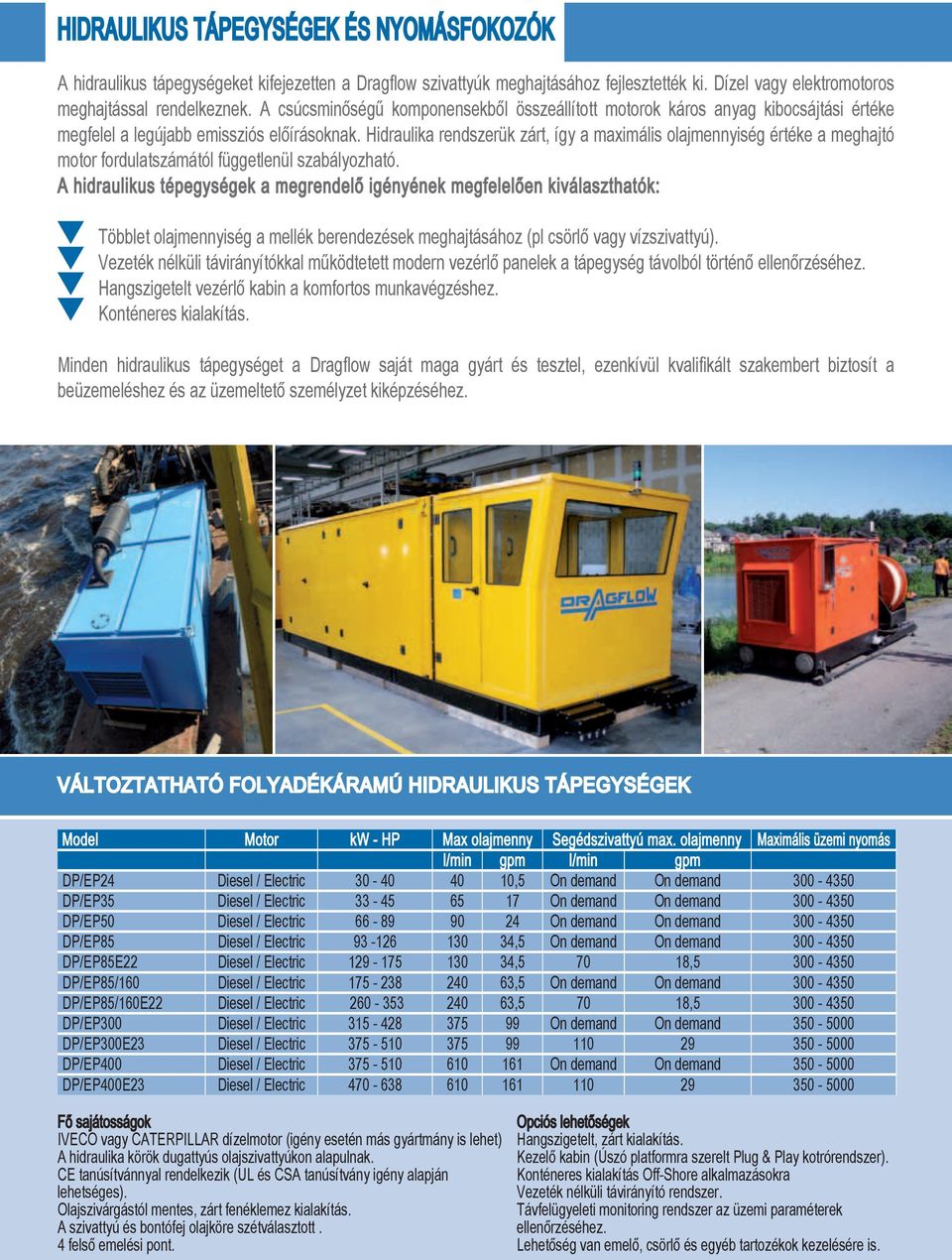

16 HIDRAULIKUS TÁPEGYSÉGEK ÉS NYOMÁSFOKOZÓK A hidraulikus tápegységeket kifejezetten a Dragflow szivattyúk meghajtásához fejlesztették ki. Dízel vagy elektromotoros meghajtással rendelkeznek. A csúcsminőségű komponensekből összeállított motorok káros anyag kibocsájtási értéke megfelel a legújabb emissziós előírásoknak. Hidraulika rendszerük zárt, így a maximális olajmennyiség értéke a meghajtó motor fordulatszámától függetlenül szabályozható. A hidraulikus tépegységek a megrendelő igényének megfelelően kiválaszthatók: Többlet olajmennyiség a mellék berendezések meghajtásához (pl csörlő vagy vízszivattyú). Vezeték nélküli távirányítókkal működtetett modern vezérlő panelek a tápegység távolból történő ellenőrzéséhez. Hangszigetelt vezérlő kabin a komfortos munkavégzéshez. Konténeres kialakítás. Minden hidraulikus tápegységet a Dragflow saját maga gyárt és tesztel, ezenkívül kvalifikált szakembert biztosít a beüzemeléshez és az üzemeltető személyzet kiképzéséhez. VÁLTOZTATHATÓ FOLYADÉKÁRAMÚ HIDRAULIKUS TÁPEGYSÉGEK Model Motor kw - HP Max olajmenny Segédszivattyú max. olajmenny Maximális üzemi nyomás l/min gpm l/min gpm DP/EP24 Diesel / Electric ,5 On demand On demand DP/EP35 Diesel / Electric On demand On demand DP/EP50 Diesel / Electric On demand On demand DP/EP85 Diesel / Electric ,5 On demand On demand DP/EP85E22 Diesel / Electric , , DP/EP85/160 Diesel / Electric ,5 On demand On demand DP/EP85/160E22 Diesel / Electric , , DP/EP300 Diesel / Electric On demand On demand DP/EP300E23 Diesel / Electric DP/EP400 Diesel / Electric On demand On demand DP/EP400E23 Diesel / Electric Fő sajátosságok IVECO vagy CATERPILLAR dízelmotor (igény esetén más gyártmány is lehet) A hidraulika körök dugattyús olajszivattyúkon alapulnak. CE tanúsítvánnyal rendelkezik (UL és CSA tanúsítvány igény alapján lehetséges). Olajszivárgástól mentes, zárt fenéklemez kialakítás. A szivattyú és bontófej olajköre szétválasztott. 4 felső emelési pont. Opciós lehetőségek Hangszigetelt, zárt kialakítás. Kezelő kabin (Úszó platformra szerelt Plug & Play kotrórendszer). Konténeres kialakítás Off-Shore alkalmazásokra Vezeték nélküli távirányító rendszer. Távfelügyeleti monitoring rendszer az üzemi paraméterek ellenőrzéséhez. Lehetőség van emelő, csörlő és egyéb tartozékok kezelésére is.

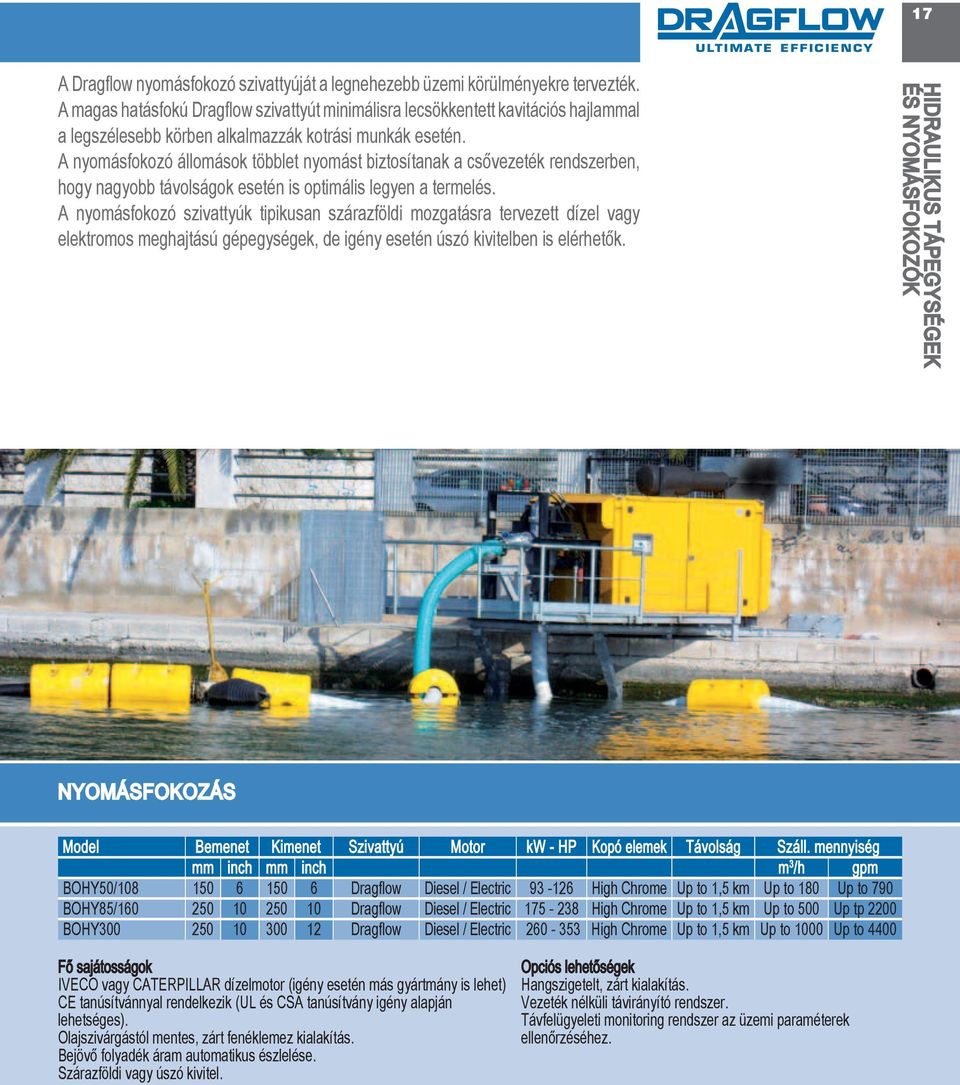

17 17 Ultimate efficiency A Dragflow nyomásfokozó szivattyúját a legnehezebb üzemi körülményekre tervezték. A magas hatásfokú Dragflow szivattyút minimálisra lecsökkentett kavitációs hajlammal a legszélesebb körben alkalmazzák kotrási munkák esetén. A nyomásfokozó állomások többlet nyomást biztosítanak a csővezeték rendszerben, hogy nagyobb távolságok esetén is optimális legyen a termelés. A nyomásfokozó szivattyúk tipikusan szárazföldi mozgatásra tervezett dízel vagy elektromos meghajtású gépegységek, de igény esetén úszó kivitelben is elérhetők. HIDRAULIKUS TÁPEGYSÉGEK ÉS NYOMÁSFOKOZÓK NYOMÁSFOKOZÁS Model Bemenet Kimenet Szivattyú Motor kw - HP Kopó elemek Távolság Száll. mennyiség mm inch mm inch m 3 /h gpm BOHY50/ Dragflow Diesel / Electric High Chrome Up to 1,5 km Up to 180 Up to 790 BOHY85/ Dragflow Diesel / Electric High Chrome Up to 1,5 km Up to 500 Up tp 2200 BOHY Dragflow Diesel / Electric High Chrome Up to 1,5 km Up to 1000 Up to 4400 Fő sajátosságok IVECO vagy CATERPILLAR dízelmotor (igény esetén más gyártmány is lehet) CE tanúsítvánnyal rendelkezik (UL és CSA tanúsítvány igény alapján lehetséges). Olajszivárgástól mentes, zárt fenéklemez kialakítás. Bejövő folyadék áram automatikus észlelése. Szárazföldi vagy úszó kivitel. Opciós lehetőségek Hangszigetelt, zárt kialakítás. Vezeték nélküli távirányító rendszer. Távfelügyeleti monitoring rendszer az üzemi paraméterek ellenőrzéséhez.

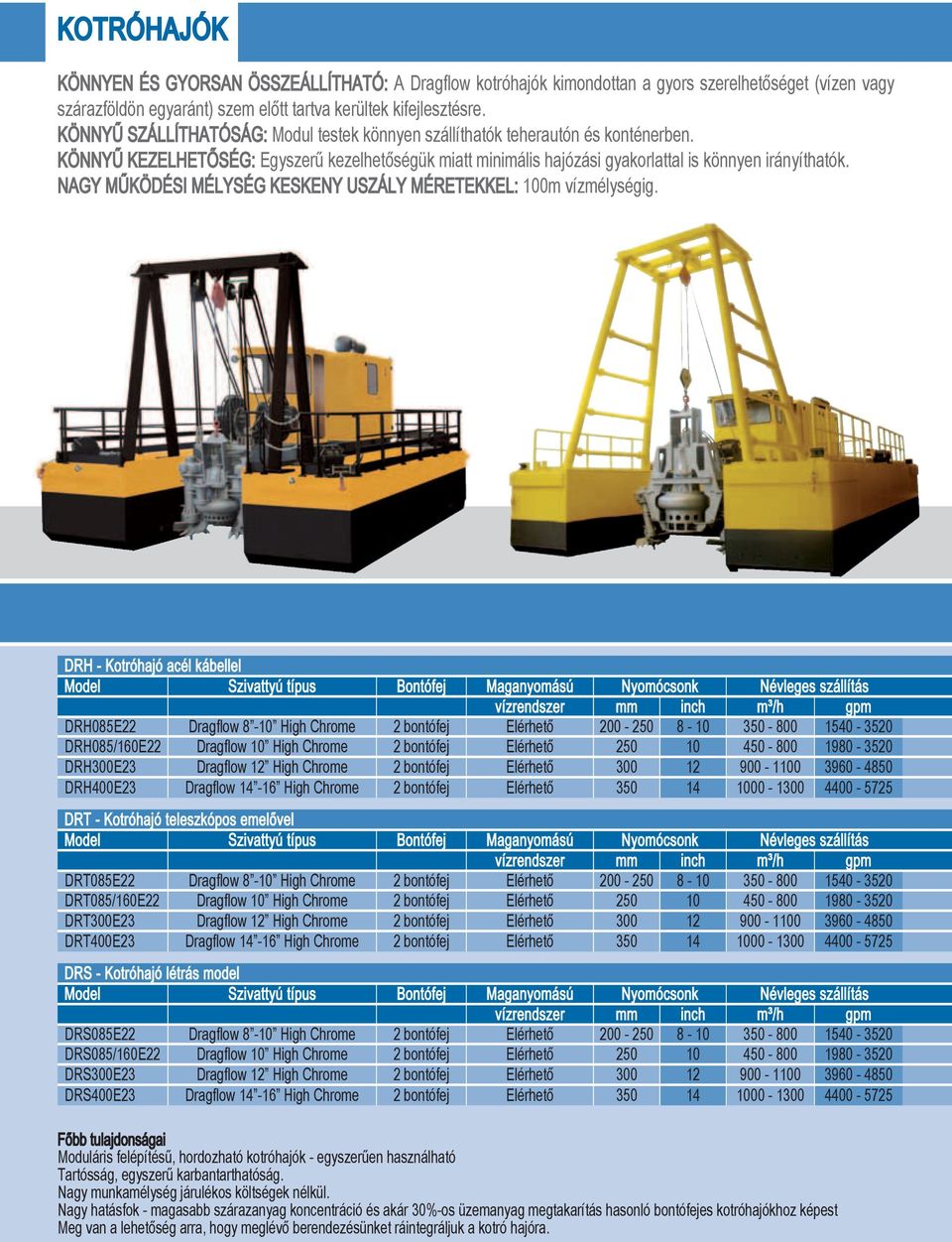

18 KOTRÓHAJÓK KÖNNYEN ÉS GYORSAN ÖSSZEÁLLÍTHATÓ: A Dragflow kotróhajók kimondottan a gyors szerelhetőséget (vízen vagy szárazföldön egyaránt) szem előtt tartva kerültek kifejlesztésre. KÖNNYŰ SZÁLLÍTHATÓSÁG: Modul testek könnyen szállíthatók teherautón és konténerben. KÖNNYŰ KEZELHETŐSÉG: Egyszerű kezelhetőségük miatt minimális hajózási gyakorlattal is könnyen irányíthatók. NAGY MŰKÖDÉSI MÉLYSÉG KESKENY USZÁLY MÉRETEKKEL: 100m vízmélységig. DRH - Kotróhajó acél kábellel Model Szivattyú típus Bontófej Maganyomású Nyomócsonk Névleges szállítás vízrendszer mm inch m³/h gpm DRH085E22 Dragflow 8-10 High Chrome 2 bontófej Elérhető DRH085/160E22 Dragflow 10 High Chrome 2 bontófej Elérhető DRH300E23 Dragflow 12 High Chrome 2 bontófej Elérhető DRH400E23 Dragflow High Chrome 2 bontófej Elérhető DRT - Kotróhajó teleszkópos emelővel Model Szivattyú típus Bontófej Maganyomású Nyomócsonk Névleges szállítás vízrendszer mm inch m³/h gpm DRT085E22 Dragflow 8-10 High Chrome 2 bontófej Elérhető DRT085/160E22 Dragflow 10 High Chrome 2 bontófej Elérhető DRT300E23 Dragflow 12 High Chrome 2 bontófej Elérhető DRT400E23 Dragflow High Chrome 2 bontófej Elérhető DRS - Kotróhajó létrás model Model Szivattyú típus Bontófej Maganyomású Nyomócsonk Névleges szállítás vízrendszer mm inch m³/h gpm DRS085E22 Dragflow 8-10 High Chrome 2 bontófej Elérhető DRS085/160E22 Dragflow 10 High Chrome 2 bontófej Elérhető DRS300E23 Dragflow 12 High Chrome 2 bontófej Elérhető DRS400E23 Dragflow High Chrome 2 bontófej Elérhető Főbb tulajdonságai Moduláris felépítésű, hordozható kotróhajók - egyszerűen használható Tartósság, egyszerű karbantarthatóság. Nagy munkamélység járulékos költségek nélkül. Nagy hatásfok - magasabb szárazanyag koncentráció és akár 30%-os üzemanyag megtakarítás hasonló bontófejes kotróhajókhoz képest Meg van a lehetőség arra, hogy meglévő berendezésünket ráintegráljuk a kotró hajóra.

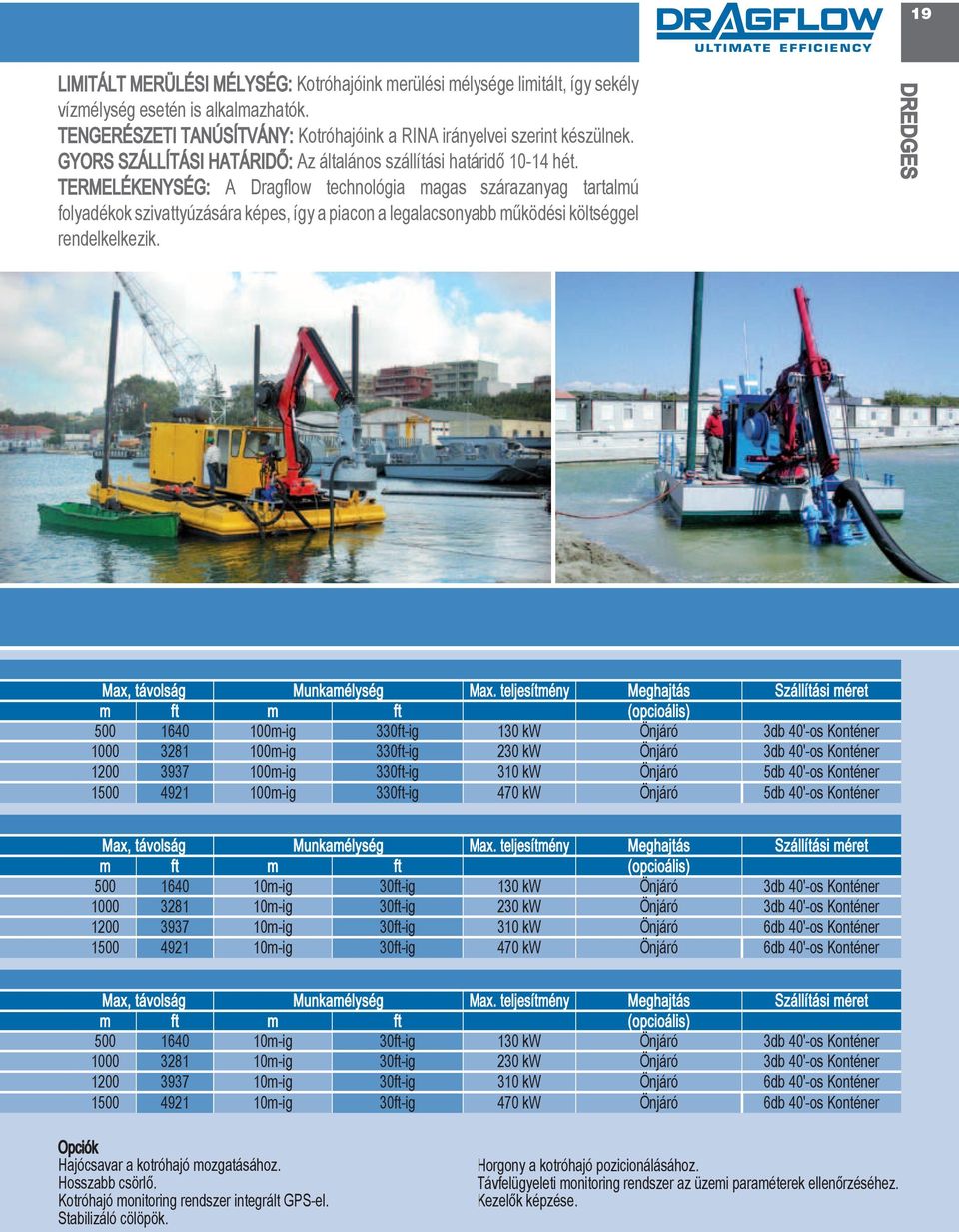

19 19 Ultimate efficiency LIMITÁLT MERÜLÉSI MÉLYSÉG: Kotróhajóink merülési mélysége limitált, így sekély vízmélység esetén is alkalmazhatók. TENGERÉSZETI TANÚSÍTVÁNY: Kotróhajóink a RINA irányelvei szerint készülnek. GYORS SZÁLLÍTÁSI HATÁRIDŐ: Az általános szállítási határidő hét. TERMELÉKENYSÉG: A Dragflow technológia magas szárazanyag tartalmú folyadékok szivattyúzására képes, így a piacon a legalacsonyabb működési költséggel rendelkelkezik. DREDGES Max, távolság Munkamélység Max. teljesítmény Meghajtás Szállítási méret m ft m ft (opcioális) m-ig 330ft-ig 130 kw Önjáró 3db 40'-os Konténer m-ig 330ft-ig 230 kw Önjáró 3db 40'-os Konténer m-ig 330ft-ig 310 kw Önjáró 5db 40'-os Konténer m-ig 330ft-ig 470 kw Önjáró 5db 40'-os Konténer Max, távolság Munkamélység Max. teljesítmény Meghajtás Szállítási méret m ft m ft (opcioális) m-ig 30ft-ig 130 kw Önjáró 3db 40'-os Konténer m-ig 30ft-ig 230 kw Önjáró 3db 40'-os Konténer m-ig 30ft-ig 310 kw Önjáró 6db 40'-os Konténer m-ig 30ft-ig 470 kw Önjáró 6db 40'-os Konténer Max, távolság Munkamélység Max. teljesítmény Meghajtás Szállítási méret m ft m ft (opcioális) m-ig 30ft-ig 130 kw Önjáró 3db 40'-os Konténer m-ig 30ft-ig 230 kw Önjáró 3db 40'-os Konténer m-ig 30ft-ig 310 kw Önjáró 6db 40'-os Konténer m-ig 30ft-ig 470 kw Önjáró 6db 40'-os Konténer Opciók Hajócsavar a kotróhajó mozgatásához. Hosszabb csörlő. Kotróhajó monitoring rendszer integrált GPS-el. Stabilizáló cölöpök. Horgony a kotróhajó pozicionálásához. Távfelügyeleti monitoring rendszer az üzemi paraméterek ellenőrzéséhez. Kezelők képzése.

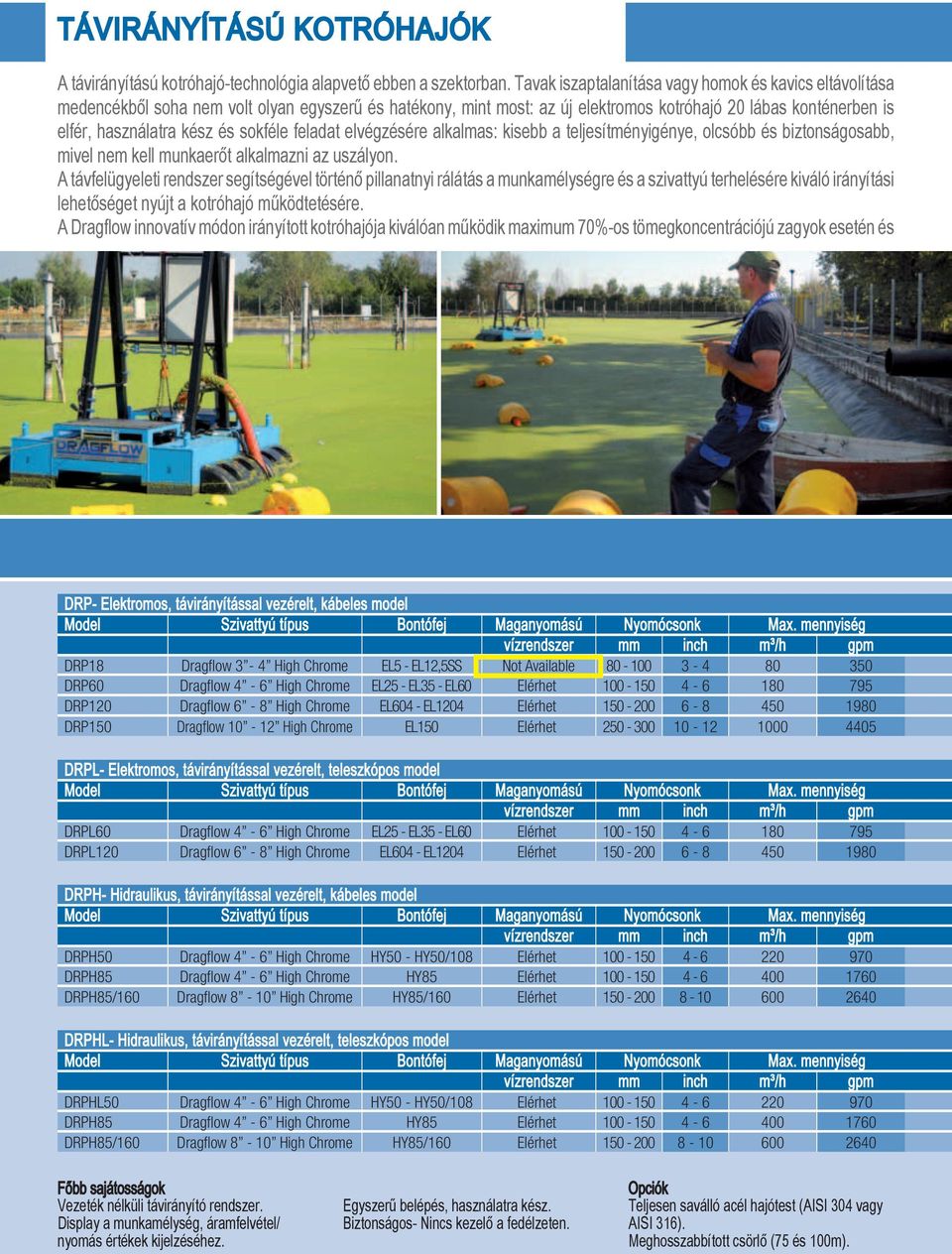

20 TÁVIRÁNYÍTÁSÚ KOTRÓHAJÓK A távirányítású kotróhajó-technológia alapvető ebben a szektorban. Tavak iszaptalanítása vagy homok és kavics eltávolítása medencékből soha nem volt olyan egyszerű és hatékony, mint most: az új elektromos kotróhajó 20 lábas konténerben is elfér, használatra kész és sokféle feladat elvégzésére alkalmas: kisebb a teljesítményigénye, olcsóbb és biztonságosabb, mivel nem kell munkaerőt alkalmazni az uszályon. A távfelügyeleti rendszer segítségével történő pillanatnyi rálátás a munkamélységre és a szivattyú terhelésére kiváló irányítási lehetőséget nyújt a kotróhajó működtetésére. A Dragflow innovatív módon irányított kotróhajója kiválóan működik maximum 70%-os tömegkoncentrációjú zagyok esetén és DRP- Elektromos, távirányítással vezérelt, kábeles model Model Szivattyú típus Bontófej Maganyomású Nyomócsonk Max. mennyiség vízrendszer mm inch m³/h gpm DRP18 Dragflow 3-4 High Chrome EL5 - EL12,5SS Not Available DRP60 Dragflow 4-6 High Chrome EL25 - EL35 - EL60 Elérhető DRP120 Dragflow 6-8 High Chrome EL604 - EL1204 Elérhető DRP150 Dragflow High Chrome EL150 Elérhető DRPL- Elektromos, távirányítással vezérelt, teleszkópos model Model Szivattyú típus Bontófej Maganyomású Nyomócsonk Max. mennyiség vízrendszer mm inch m³/h gpm DRPL60 Dragflow 4-6 High Chrome EL25 - EL35 - EL60 Elérhető DRPL120 Dragflow 6-8 High Chrome EL604 - EL1204 Elérhető DRPH- Hidraulikus, távirányítással vezérelt, kábeles model Model Szivattyú típus Bontófej Maganyomású Nyomócsonk Max. mennyiség vízrendszer mm inch m³/h gpm DRPH50 Dragflow 4-6 High Chrome HY50 - HY50/108 Elérhető DRPH85 Dragflow 4-6 High Chrome HY85 Elérhető DRPH85/160 Dragflow 8-10 High Chrome HY85/160 Elérhető DRPHL- Hidraulikus, távirányítással vezérelt, teleszkópos model Model Szivattyú típus Bontófej Maganyomású Nyomócsonk Max. mennyiség vízrendszer mm inch m³/h gpm DRPHL50 Dragflow 4-6 High Chrome HY50 - HY50/108 Elérhető DRPH85 Dragflow 4-6 High Chrome HY85 Elérhető DRPH85/160 Dragflow 8-10 High Chrome HY85/160 Elérhető Főbb sajátosságok Vezeték nélküli távirányító rendszer. Display a munkamélység, áramfelvétel/ nyomás értékek kijelzéséhez. Egyszerű belépés, használatra kész. Biztonságos- Nincs kezelő a fedélzeten. Opciók Teljesen saválló acél hajótest (AISI 304 vagy AISI 316). Meghosszabbított csörlő (75 és 100m).

21 21 Ultimate efficiency akár m3/h teljesítményre is képes. Az új rendszer maximális nyomó távolsága a kotrás helyszínétől 1 km, vízszint alatti maximális munkamélysége eléri az 50 métert, miközben 5 és 150 lóerő közötti teljesítmény tartományban működtethető. A Dragflow kotróhajó opcionálisan GPS rendszerrel egészíthető ki, miáltal nyomon követhető a munka termelékenysége és a korszerű vezérlő panel segítségével rögzíthetők a a kotró szivattyú üzemeltetési paraméterei. TÁVIRÁNYÍTÁSÚ KOTRÓHAJÓK Max, távolság Max. működési mélység Max. teljesítmény Mozgatás és Szállítási m ft m ft kw - (HP) pozicionálás m-ig 160ft-ig 13 - (18) 2 winches 1db 40'-os Konténer m-ig 160ft-ig 44 - (60) 2/4 winches 1db 40'-os Konténer m-ig 160ft-ig 90 - (120) 2/4 winches 1db 40'-os Konténer m-ig 160ft-ig (150) 2/4 winches 2db 40'-os Konténer Max, távolság Max. működési mélység Max. teljesítmény Mozgatás és Szállítási m ft m ft kw - (HP) pozicionálás m-ig 33ft-ig 44 - (60) 2/4 winches 2db 40'-os Konténer m-ig 33ft-ig 90 - (120) 2/4 winches 2db 40'-os Konténer Max, távolság Max. működési mélység Max. teljesítmény Mozgatás és Szállítási m ft m ft kw - (HP) pozicionálás m-ig 160ft-ig 62 - (85) 2/4 winches 1db 40'-os Konténer m-ig 160ft-ig 62 - (85) 2/4 winches 1db 40'-os Konténer m-ig 160ft-ig (160) 2/4 winches 1db 40'-os Konténer Max, távolság Max. működési mélység Max. teljesítmény Mozgatás és Szállítási m ft m ft kw - (HP) pozicionálás m-ig 33ft-ig 62 - (85) 2/4 winches 2db 40'-os Konténer m-ig 33ft-ig 62 - (85) 2/4 winches 2db 40'-os Konténer m-ig 33ft-ig (160) 2/4 winches 2db 40'-os Konténer Injektor gyűrűrendszer Alsó védőmembrán Könnyű szállítás teherautóval/trélerrel. Kotróhajó monitoring rendszer integrált GPS-szel. Korszerű vezérlő panel távfelügyeleti monitoring rendszerrel a kotróhajó üzemi paramétereinek ellenőrzéséhez.

22 KÉTÉLTŰ UNIVERZÁLIS KOTRÓGÉP A Dragflow DRM (Univerzális kotrógép) sorozat a kotrási technika manőverező képességét fokozza. A bármilyen típusú ingoványban és mocsárban történő extrém mobilitás és a teljeskörű úszóképesség a kotró technológia számára lehetővé teszi olyan kieső célpontok megközelítését is, melyet más géppel már nem lehet elérni. A gép mozgatása egyik helyről a másik helyre nem igényel hosszadalmas szét- és összeszerelési munkát. Szivattyúzási kapacitása maximum 500 m3/h, akár 1 km távolságra, így a valaha mért legnagyobb termelékenységre képes. DRM - Amphibious Multipurpose Dredge Model Szivattyú típus Bontófej Nyomócsonk Névleges szállítás mm inch m³/h gpm DRT085E22 Dragflow 8-10 High Chrome 2 bontófej DRT085/160E22 Dragflow 10 High Chrome 2 bontófej Model Max, távolság Munkamélység Max. teljesítmény Meghajtás Szállítási m ft m ft DRT085E m-ig 30ft-ig 130 kw Lánctalpak 3db 40'-os Konténer DRT085/160E m-ig 30ft-ig 230 kw Lánctalpak 3db 40'-os Konténer Fő sajátosságok Hordozható, moduláris felépítés -egyszerű használat. Tartósság, könnyű karbantarthatóság. Nagy működési mélység járulékos költségek nélkül. Magas szintű termelékenység- magas száraz anyag koncentráció.

23 NAGY MÉLYSÉGŰ KOTRÁSI RENDSZER Ultimate efficiency 23 A mélytengeri kotrási technika terjedt el legújabban a világon és ebben a Dragflow a piacvezető az akár 250m mélységben történő kotrási technológiájával. A rendszer elemei: Nagy mélységre tervezett szivattyú és bontófejek. Összekötő olajcső vezetékek. Gondosan kiválasztott összekötő elemek a szükséges robosztussággal, strapabíró képességgel, hosszú élettartammal. Olajtömlő csévélő hengerek. A mélytengeri kutatás hatalmas technikai kihívást jelent, ahol a kritikus körülmények közötti műszaki megfelelés és annak fenntartása játszák a legfontosabb szerepet a projekt teljes sikerének elérésében. Az új termékek teljeskörű tervezését, gyártását és tesztelését a Dragflow technikusai és mérnökei végzik, ahol felhasználják a kotróhajók gyártásában szerzett 25 éves tapasztalataikat és biztosítják termékük megbízhatóságát és működőképességét. TÖMLŐ ÖSSZEKÖTTETÉS / CSÉVÉLŐ HENGEREK / ROV TÖMLŐ ÖSSZEKÖTTETÉS Összekötő olajtömlők 3-7 db. Hosszúság 250 m-ig (hosszabb is lehet igény szerint). Belső sodronykötél az összekötés megerősítésére (húzási szilárdság növelésére). Külső műanyag burkolat, extra védelem. Dragflow hidraulikus mélykotró szivattyúkkal 250 m mélységben tesztelve. CSÉVÉLŐ HENGEREK Felcsévéléshez szükséges hengerek olajtömlőkhöz és elektromos vezetékekhez. Akár 250m tömlőhosszúságú változat is elérhető. Automata, vagy hidraulikus hajtás. Dragflow hidraulikus tápegységgel integrálva. Könnyű használhatóság, gyors lecsévélési funkció. Mozgó részek biztonságosan beburkolva. 180⁰-os elforgathatóság a szivattyú mozgásának lekövetéséhez. Egyedi alapkeret a csévélő henger ráépítéséhez. ROV Egyedi tervezésű távvezérelt, vízalatt üzemelő kotró rendszer.

24 TESTRE SZABOTT EGYEDI TERMÉKEK Az eltelt évek alatt a Dragflow magas szintű tapasztalatot és szakértelmet szerzett a kotrási és bányászati alkalmazásokban, így képességet szerzett arra, hogy a megrendelők igényinek megfelelő egyedi megoldásokat hozzon létre. Dragflow eredeti, saját gyártású rendszereket kínál, melynek számtalan technikai és gazdaságossági előnye van: Szorosan együttműködik megrendelőivel a teljes projekt lebonyolításában a bányászati szivattyúállomásoktól az off-shore kotrási pojektekig. Dragflow hatékony kotrási megoldásokat és kulcsra kész berendezéseket kínál a bányatavakhoz, off-shore olaj és gázipari munkákhoz, valamint a kikötök számára. A Dragflow filozófiája az, hogy nem csak egy csúcsminőségő terméket, hanem teljes megoldást kínálnak partnereiknek a feladat megoldására, támogatást és szakértelmet nyújtanak a koncepció kialakításában, 2D/3D modellezést biztosítanak, leszállítják a berendezést és támogatást nyújtanak a beüzemelésben is.
