1 Funkciók és tulajdonságok Általános tulajdonságok E49909 Ith: Ui: Uimp: Ue: Ie: Maximálisan megengedett állandósult áram Névleges szigetelési feszültség Névleges lökôfeszültség állóság Névleges üzemi feszültség Névleges üzemi áram Leválasztásra alkalmas Szabványosság Az Interpact szakaszolókapcsolók az alábbi nemzetközi szabványoknak felelnek meg: c IEC : általános elôírások, c IEC : kapcsolók, szakaszolók, szakaszolókapcsolók, stb., c IEC vezérlôáramköri készülékek és kapcsolók, automatikus vezérlések alkotóelemei. Mivel ezeket a szabványelôírásokat az országok többsége alkalmazza, az Interpact szakaszolókapcsolók megfelelnek az európai szabványoknak (EN , EN és EN ), valamint az ezeken alapuló nemzeti elôírásokat is, mint például: c a francia NF, c a német VDE, c az angol BS, c az ausztrál AS, c az olasz CEI. Mivel az Interpact szakszolókapcsolók alkalmasak szerszámgépek ki- és bekapcsolására, leválasztására, ezért meg kell feleljenek az NF C francia szabványnak, valamint a CNOMO szervezet elôírásainak is. II-es osztályú homlokzat Ezt a szigetelést a következôk biztosítják: c kettôs szigetelés valamennyi INS termékre, c a távolságok és az IEC 60661, IEC és IEC szabványokban az INV sorozatra meghatározott szigetelési szabályok betartása. Éghajlati megfelelés Az Interpact szakaszolókapcsolók megfelelnek a T2 klímabesorolásnak, ahogyan azt az alábbi szabványok is definiálják: c IEC : 95% -os relatív páratartalom (forró és párás környezet), c IEC : sós permet. Szennyezôdési fokozat Az Interpact szakaszolókapcsolókat az IEC által definiált III. szennyezettségi fokozatú ipari környezetben lehet mûködtetni. Környezeti hômérséklet c Az Interpact szakaszolókapcsolókat -25 C és 70 C közötti hômérsékleten lehet alkalmazni. 60 C felett mindig figyelembe kell venni a katalógusban feltüntetett korrekciós tényezôket. c Amikor csak lehetséges, a szakaszolókapcsolókat normál alaphômérsékletükön kell üzembe helyezni. Ez történhet azonban -35 C és -25 C közötti hômérsékleten is, abban az esetben, ha ez az állapot nem tart hosszú ideig. c Az eredeti csomagolásukban -50 C és +85 C között tárolhatók a kapcsolók. Védettségi fokozat (az NFC szerint) IP40 IP40 IP55 E32415 E32416 E32417 Önálló szakaszolók csatlakozótakaróval Szakaszolókapcsolók szekrénybe beépítve (közvetlen hajtás) Szakaszolókapcsolók szekrénybe beépítve (hosszabbított hajtás) 12

2 Leválasztásra való alkalmasság pozitív kontaktus jelzéssel E26803 INS250 szakaszolókapcsoló Valamennyi Interpact szakaszolókapcsoló alkalmas leválasztásra, mert megfelel az IEC szabvány erre vonatkozó elôírásainak, vagyis c A leválasztott helyzet megfelel a KI (OFF) helyzetnek, c A mûködtetô kar sosem mutatja a KI helyzetet anélkül, hogy a fôérintkezôk ne lennének nyitott állapotban, c A KI helyzetben történô lakatolás nem lehetséges anélkül, hogy a fôérintkezõk ne lennének nyitott állapotban. A hosszabbított mûködtetôkar használata nem módosítja a leválasztásra való alkalmasságot. Vizsgálatok igazolják, hogy: c Az állapotjelzô mechanikailag megbízható, c Nincs szivárgási áram, c A túlfeszültség-állóság jelen van a hálózatoldali és a terhelésoldali csatlakozások között. Leválasztásra való alkalmasság látható szakaszolással A fôérintkezõ fizikai elkülönülése egyértelmûen látható az átlátszó borítólapon keresztül. Az Interpact INV sorozat egyaránt biztosít pozitív kontaktus kijelzést és látható szakaszolást. INV250 szakaszolókapcsoló Vészkioldós szakaszolókapcsoló Ez a szakaszolókapcsoló vészkioldó készülékként használható, ehhez azonban könnyen észrevehetônek, megközelíthetônek és beazonosíthatónak kell lennie (lásd a VDE 0660, VDE 0113, CNOMO, stb.gépek biztonsági elôírásait és szabványait). Az azonosítás megkönnyítésére a vészkioldós szakaszolókapcsoló megkülönböztethetô színekkel rendelkezik, a szabványnak megfelelôen. Ezáltal megkülönbözteti az általános változattól: c Sárga színû mellsô borítás c Piros színû mûködtetôkar Az Interpact szakaszolókapcsoló megjelenési tulajdonságai megegyeznek az általános változattal. A vészkioldós szakaszolókapcsolók egyaránt megrendelhetôk pozitív kontaktus kijelzéssel és látható szakaszolással. INS250 vészlekapcsolós szakaszolókapcsoló INV250 vészlekapcsolós szakaszolókapcsoló 13

3 Funkciók és tulajdonságok Szakaszolókapcsoló-választék Interpact INS Interpact INS80 szakaszolókapcsoló Interpact INS160 szakaszolókapcsoló Interpact INS160 szakaszolókapcsoló tûzvédelmi alkalmazásokhoz Interpact INS szakaszolókapcsolók Pólusok száma Villamos jellemzôk az IEC 947-1/IEC és MSZ EN 947-1/ szabványokban Termikus áram (A) Ith 60 C-on Névleges szigetelési feszültség (V) Ui AC 50/60 Hz Névleges lökôfeszültség-állóság (kv) Uimp Névleges üzemi feszültség (V) Ue AC 50/60 Hz DC Névleges üzemi áramerôsség (A) Ie AC 50/60 Hz V V V (1) 500 V V DC 125 V (2P sorba kötve) 250 V (4P sorba kötve) Mûködési besorolás folyamatos mûködés megszakított mûködés Névleges zárlati bekapcsolóképesség Icm (ka csúcs) min. (csak szakaszolókapcsoló) max. (hálózatoldali védelmi megszakítóval) Névleges rövididejû határáram Icw (A rms) 1s 3 s 20 s Leválasztásra alkalmas Élettartam (A kategória) (BE/KI ciklusok) Pozitív kontaktus kijelzés Szennyezôdési fokozat Hálózatoldali védelem Lásd a Mûszaki adatok címû fejezet, 79. oldalán. Beépítés és csatlakozás Rögzítés, mellsô csatlakozás Jelzés és mérés kiegészítôk Segédérintkezôk Feszültségkijelzô Áramváltó modul Árammérô modul Szigetelési szintellenôrzô modul Vezérlési feladatokat ellátó kiegészítôk Kiegészítô kioldók és motormechanizmus Közvetlen és hosszabbított mellsô/oldalsó mûködtetô kar Reteszelés lakattal Kézi átkapcsoló rendszer Beépítési és bekötési tartozékok Csupasz kábelcsatlakozók Csatlakozó bôvítôk és fázistávolság növelôk Csatlakozótakarók és burkolatok Fáziselválasztók Homlokpanel-kivágás takarók Méretek és súlyok Befoglaló méretek mag. x szél. x mélys. (mm) Súly (kg) mechanikai villamos AC AC22A 500 V AC22A 690 V AC23A V AC23A V AC23A 440 V AC23A 500 V AC23A 690 V villamos DC DC23A 250 V szimmetrikus sínre szerelôlemezre 3/4 pólus 3 pólus 4 pólus (1) Megfelel a NEMA 480V-nak. 14

4 INS40 INS63 INS80 INS100 INS125 INS160 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4 meghatározottak szerint AC 22 A AC 23 A AC 22 A AC 23 A AC 22 A AC 23 A AC 22 A AC 23 A AC 22 A AC 23 A AC 22 A AC 23 A DC 22 A DC 23 A DC 22 A DC 23 A DC 22 A DC 23 A DC 22 A DC 23 A DC 22 A DC 23 A DC 22 A DC 23 A c c % osztály % osztály % osztály % osztály % osztály % osztály c c igen igen igen igen igen igen III III III III III III c c c c c c c c c c c c c c c c c x 81 x x 81 x x 81 x x 100 x x 100 x x 100 x

5 Funkciók és tulajdonságok Szakaszolókapcsoló-választék Interpact INS Interpact INS250 szakaszolókapcsoló Interpact INS250 szakaszolókapcsoló tûzvédelmi alkalmazásokhoz Interpact INS szakaszolókapcsolók Pólusok száma Villamos jellemzôk az IEC 947-1/IEC és MSZ EN / szabványokban Termikus áram (A) Ith 60 C-on Névleges szigetelési feszültség (V) Ui AC 50/60 Hz Névleges lökôfeszültség-állóság (kv) Uimp Névleges üzemi feszültség Ue AC 50/60 Hz DC Névleges üzemi áramerôsség (A) Ie AC 50/60 Hz V V V (1) V V DC 125 V (2P sorba kötve) 250 V (4P sorba kötve) Mûködési besorolás folyamatos mûködés megszakított mûködés Névleges zárlati bekapcsolóképesség Icm min. (csak szakaszolókapcsoló) (ka csúcs) max. (hálózatoldali védelmi megszakítóval) Névleges rövididejû határáram Icw 1s (A rms) 3 s 20 s 30 s Leválasztásra alkalmas Élettartam (A kategória) (BE/KI ciklusok) Pozitív kontaktus kijelzés Szennyezôdési fokozat Hálózatoldali védelem Lásd a Mûszaki adatok címû fejezet, 79. oldalán. Beépítés és csatlakozás Rögzített, mellsô csatlakozás Rögzített, hátsó csatlakozás Jelzés és mérés kiegészítôk Segédérintkezôk Feszültségkijelzô Áramváltó modul Árammérô modul Szigetelési szint ellenôrzô modul Vezérlési feladatokat ellátó kiegészítôk Kiegészítô kioldók és motormechanizmus Közvetlen és hosszabbított mellsô mûködtetôkar Közvetlen és hosszabbított oldalsó mûködtetôkar Reteszelés lakattal Kézi átkapcsoló rendszer Beépítési és bekötési tartozékok Csupasz kábelcsatlakozók Csatlakozó bôvítôk és fázistávolság növelôk Csatlakozótakarók és burkolatok Fáziselválasztók Homlokpanel-kivágás takarók Méretek és súlyok Befoglaló méretek mag. x szél. x mélys. (mm) Súly (kb.) (kg) mechanikai villamos AC villamos DC 3/4 pólus 3 pólus 4 pólus AC22A 500 V AC22A 690 V AC23A 440 V AC23A 500 V AC23A 690 V DC23A 250 V (1) Megfelel a NEMA 480 V-nak. (2) Adaptációs készlettel felszerelve a közvetlen mûködtetôkar számára. 16

6 INS INS INS INS250 3, 4 3, 4 3, 4 3, 4 meghatározottak szerint AC 22 A AC 23 A AC 22 A AC 23 A AC 22 A AC 23 A AC 22 A AC 23 A DC 22 A DC 23 A DC 22 A DC 23 A DC 22 A DC 23 A DC 22 A DC 23 A % osztály % osztály % osztály % osztály igen igen igen igen III III III III c (2) c (2) c (2) c (2)) c x 136 x x 136 x x 136 x x 136 x

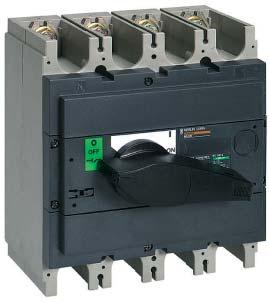

7 Funkciók és tulajdonságok Szakaszolókapcsoló-választék Interpact INS Interpact INS400 szakaszolókapcsoló Interpact INS400 szakaszolókapcsoló tûzvédelmi alkalmazásokhoz Interpact INS szakaszolókapcsolók Pólusok száma Villamos jellemzôk az IEC 947-1/IEC és MSZ EN / szabványokban Termikus áram (A) Ith 60 C-on Névleges szigetelési feszültség (V) Ui AC 50/60 Hz Névleges lökôfeszültség-állóság (kv) Uimp Névleges üzemi feszültség (V) Ue AC 50/60 Hz DC Névleges üzemi áramerôsség (A) Ie AC 50/60 Hz V V V (1) V V DC 125 V (2P sorba kötve) 250 V (4P sorba kötve) Mûködési besorolás folyamatos mûködés megszakított mûködés Névleges zárlati bekapcsolóképesség Icm min. (csak szakaszolókapcsoló) (ka csúcs) max. (hálózatoldali védelmi megszakítóval) Névleges rövididejû határáram Icw 1s (A rms) 3 s 20 s 30 s Leválasztásra alkalmas Élettartam (A kategória) (BE/KI ciklusok) Pozitív kontaktus kijelzés Szennyezôdési fokozat Hálózatoldali védelem Lásd a Mûszaki adatok címû fejezet, 79. oldalán. Beépítés és csatlakozás Rögzített, mellsô csatlakozás Rögzített, hátsó csatlakozás Jelzés és mérés kiegészítôk Segédérintkezôk Feszültségkijelzô Áramváltó modul Árammérô modul Szigetelési szint ellenôrzô modul Vezérlési feladatokat ellátó kiegészítôk Kiegészítô kioldók és motormechanizmus Közvetlen és hosszabbított mellsô mûködtetôkar Közvetlen és hosszabbított oldalsó mûködtetôkar Reteszelés lakattal Kézi átkapcsoló rendszer Beépítés és bekötési tartozékok Csupasz kábelcsatlakozók Csatlakozó bôvítôk és fázistávolság növelôk Csatlakozótakarók és burkolatok Fáziselválasztók Homlokpanel-kivágás takarók Méretek és súlyok Befoglaló méretek mag. x szél. x mélys. (mm) Súly (kb.) (kg) mechanikai villamos AC villamos DC 3/4 pólus 3 pólus 4 pólus AC22A 500 V AC22A 690 V AC23A 440 V AC23A 500 V AC23A 690 V DC23A 250 V (1) Megfelel a NEMA 480 V-nak. 18

8 INS320 INS400 INS500 INS630 3, 4 3, 4 3, 4 3, 4 meghatározottak szerint AC 22 A AC 23 A AC 22 A AC 23 A AC 22 A AC 23 A AC 22 A AC 23 A DC 22 A DC 23 A DC 22 A DC 23 A DC 22 A DC 23 A DC 22 A DC 23 A % osztály % osztály % osztály % osztály igen igen igen igen III III III III x 205 x x 205 x x 205 x x 205 x

9 Funkciók és tulajdonságok Szakaszolókapcsoló-választék Interpact INS630b-1600 PB PB Interpact INS1600 szakaszolókapcsoló Interpact INS1600 szakaszolókapcsoló tûzvédelmi alkalmazásokhoz Interpact INS szakaszolókapcsolók Pólusok száma Villamos jellemzôk az MSZ EN és MSZ EN szabványokban meghatározottak Termikus áram (A) Ith 60 C-on Névleges szigetelési feszültség (V) Ui AC 50/60 Hz Névleges lökôfeszültség-állóság (kv) Uimp Névleges üzemi feszültség (V) Ue AC 50/60 Hz DC Névleges üzemi áramerôsség (A) Ie AC 50/60 Hz V V V (1) V V DC 125 V / (2P sorba kötve) 250 V / (4P sorba kötve) Mûködési besorolás folyamatos mûködés megszakított mûködés Névleges zárlati bekapcsolóképesség Icm min. (csak szakaszolókapcsoló) (ka csúcs) max. (hálózatoldali védelmi megszakítóval) Névleges rövididejû határáram Icw (A rms) 0.5 s 1 s 3 s 20 s 30 s Leválasztásra alkalmas Élettartam (A kategória) (BE/KI ciklusok) mechanikai Pozitív kontaktus kijelzés Szennyezôdési fokozat Hálózatoldali védelem Lásd a mûszaki adatok címû fejezet 79. oldalán. Beépítés és csatlakozás Rögzített, mellsô csatlakozás Rögzített, hátsó csatlakozás Szerelôlapra szerelhetô Jelzés és mérés kiegészítôk Segédérintkezôk Feszültségkijelzô Áramváltó modul Árammérô modul Vezérlési feladatokat ellátó kiegészitôk Közvetlen és hosszabbított mellsô mûködtetôkar Közvetlen és hosszabbított oldalsó mûködtetôkar Lezárás kulccsal vagy lakattal Kézi átkapcsolórendszer Beépítés és bekötési tartozékok Csupasz kábelcsatlakozók Csatlakozó bôvítôk és fázistávolság-növelôk Csatlakozótakarók és burkolatok Fáziselválasztók Homlokpanel-kivágás takarók Méretek és súlyok Befoglaló méretek mag. x szél. x mélys. (mm) Súly (kb.) (kg) 3 pólus 4 pólus 3 pólus 4 pólus villamos AC villamos DC 50/60 Hz V V V (1) V V 125 V / 2 pólus 250 V / 4 pólus (1) Megfelel a NEMA 480 V-nak. (2) Csak függôleges síncsatlakozás esetén. Vízszintes csatlakoztatású sínek esetén lásd a 61. oldalt. 20

10 Szakaszolókapcsoló-választék Interpact INS630b-1600 szerint INS630b INS800 INS1000 INS1250 INS1600 3, 4 3, 4 3, 4 3, 4 3, (2) AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A % osztály % osztály % osztály % osztály % osztály AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A III III III III III 300 x 340 x x 340 x x 340 x x 340 x x 340 x x 410 x x 410 x x 410 x x 410 x x 410 x

11 Funkciók és tulajdonságok Szakaszolókapcsoló-választék Interpact INV látható szakaszolással Interpact INV250 szakaszolókapcsoló Interpact INS250 szakaszolókapcsoló tûzvédelmi alkalmazásokhoz Interpact INV szakaszolókapcsolók Pólusok száma Villamos jellemzôk az IEC 947-1/IEC és MSZ EN / szabványokban Termikus áram (A) Ith 60 C-on Névleges szigetelési feszültség (V) Ui AC 50/60 Hz Névleges lökôfeszültség-állóság (kv) Uimp Névleges üzemi feszültség (V) Ue AC 50/60 Hz DC Névleges üzemi áramerôsség (A) Ie AC 50/60 Hz V V V (1) V V DC 125 V (2P sorba kötve) 250 V (4P sorba kötve) Mûködési besorolás folyamatos mûködés megszakított mûködés Névleges zárlati bekapcsolóképesség Icm min. (csak szakaszolókapcsoló) (ka csúcs) max. (hálózatoldali védelmi megszakítóval) Névleges rövididejû határáram Icw 1s (A rms) 3 s 20 s 30 s Leválasztásra alkalmas Élettartam (A kategória) (BE/KI ciklusok) Pozitív kontaktus kijelzés Szennyezôdési fokozat Hálózatoldali védelem Lásd a Mûszaki adatok címû fejezet, 79. oldalán. Beépítés és csatlakozás Rögzített, mellsô csatlakozás Rögzített, hátsó csatlakozás Jelzés és mérés kiegészítôk Segédérintkezôk Feszültségkijelzô Áramváltó modul Árammérô modul Szigetelési szint ellenôrzô modul Vezérlési feladatokat ellátó kiegészítôk Kiegészítô kioldók és motormechanizmus Közvetlen és hosszabbított mellsô mûködtetôkar Közvetlen és hosszabbított oldalsó mûködtetôkar Reteszelés lakattal Kézi átkapcsoló rendszer Beépítés és bekötési tartozékok Csupasz kábelcsatlakozók Csatlakozó bôvítôk és fázistávolság-növelôk Csatlakozótakarók és burkolatok Fáziselválasztók Homlokpanel-kivágás takarók Méretek és súlyok Befoglaló méretek mag. x szél. x mélys. (mm) Súly (kb.) (kg) mechanikai villamos AC villamos DC 3/4 pólus 3 pólus 4 pólus AC21A 690 V AC22A 500 V AC22A 690 V AC23B 440 V AC23B 500 V AC23B 690 V DC22A 250 V DC23B 250 V (1) Megfelel a NEMA 480 V-nak. (2) Adaptációs készlettel felszerelve a közvetlen mûködtetôkar számára. 22

12 INV100 INV160 INV200 INV250 3, 4 3, 4 3, 4 3, 4 meghatározottak szerint AC21A AC22A AC23B AC21A AC22A AC23B AC21A AC22A AC23B AC21A AC22A AC23B DC21A DC22A DC23B DC21A DC22A DC23B DC21A DC22A DC23B DC21A DC22A DC23B % osztály % osztály % osztály % osztály igen igen igen igen III III III III c (2) c (2) c (2) c (2) x 136 x x 136 x x 136 x x 136 x

13 Funkciók és tulajdonságok Szakaszolókapcsoló-választék Interpact INV látható szakaszolással Interpact INV630 szakaszolókapcsoló Interpact INV630 szakaszolókapcsoló tûzvédelmi alkalmazásokhoz Interpact INV szakaszolókapcsolók Pólusok száma Villamos jellemzôk az IEC 947-1/IEC és MSZ EN / szabványokban Termikus áram (A) Ith 60 C-on Névleges szigetelési feszültség (V) Ui AC 50/60 Hz Névleges lökôfeszültség-állóság (kv) Uimp Névleges üzemi feszültség (V) Ue AC 50/60 Hz DC Névleges üzemi áramerôsség (A) Ie AC 50/60 Hz V V V (1) V V DC 125 V (2P sorba kötve) 250 V (4P sorba kötve) Mûködési besorolás folyamatos mûködés megszakított mûködés Névleges zárlati bekapcsolóképesség Icm min. (csak szakaszolókapcsoló) (ka csúcs) max. (hálózatoldali védelmi megszakítóval) Névleges rövididejû határáram Icw 1s (A rms) 3 s 20 s 30 s Leválasztásra alkalmas Élettartam (A kategória) (BE/KI ciklusok) Pozitív kontaktus kijelzés Szennyezôdési fokozat Hálózatoldali védelem Lásd a Mûszaki adatok címû fejezet, 79. oldalán. Beépítés és csatlakozás Rögzített, mellsô csatlakozás Rögzített, hátsó csatlakozás Jelzés és mérés kiegészítôk Segédérintkezôk Feszültségkijelzô Áramváltó modul Árammérô modul Szigetelési szint ellenôrzô modul Vezérlési feladatokat ellátó kiegészítôk Kiegészítô kioldók és motormechanizmus Közvetlen és hosszabbított mellsô/oldalsó mûködtetôkar Közvetlen és hosszabbított oldalsó mûködtetôkar Reteszelés lakattal Kézi átkapcsoló rendszer Beépítés és bekötési tartozékok Csupasz kábelcsatlakozók Csatlakozó bôvítôk és fázistávolság-növelôk Csatlakozótakarók és burkolatok Fáziselválasztók Homlokpanel-kivágás takarók Méretek és súlyok Befoglaló méretek mag. x szél. x mélys. (mm) Súly (kb.) (kg) mechanikai villamos AC villamos DC 3/4 pólus 3 pólus 4 pólus AC21A 690 V AC22A 500 V AC22A 690 V AC23B 440 V AC23B 500 V AC23B 690 V DC22A 250 V DC23B 250 V (1) Megfelel a NEMA 480 V-nak. 24

14 INV320 INV400 INV500 INV630 3, 4 3, 4 3, 4 3, 4 meghatározottak szerint AC21A AC22A AC23B AC21A AC22A AC23B AC21A AC22A AC23B AC21A AC22A AC23B DC21A DC22A DC23B DC21A DC22A DC23B DC21A DC22A DC23B DC21A DC22A DC23B % osztály % osztály % osztály % osztály igen igen igen igen III III III III x 205 x x 205 x x 205 x x 205 x

15 Funkciók és tulajdonságok Szakaszolókapcsoló-választék Interpact INV630b-1600 PB PB Interpact INV1600 szakaszolókapcsoló Interpact INV1600 szakaszolókapcsoló tûzvédelmi alkalmazásokhoz (1) Megfelel a NEMA 480 V-nak. (2) Csak függôleges síncsatlakozás esetén. Vízszintes csatlakoztatású sínek esetén lásd a 61. oldalt. Interpact INV szakaszolókapcsolók Pólusok száma Villamos jellemzôk az MSZ EN és MSZ EN szabványokban meghatározottak Termikus áram (A) Ith 60 C-on Névleges szigetelési feszültség (V) Ui AC 50/60 Hz Névleges lökôfeszültség-állóság (kv) Uimp Névleges üzemi feszültség (V) Ue AC 50/60 Hz DC Névleges üzemi áramerôsség (A) Ie AC 50/60 Hz V V V (1) V V DC 125 V (2P sorba kötve) 250 V (4P sorba kötve) Mûködési besorolás folyamatos mûködés megszakított mûködés Névleges zárlati bekapcsolóképesség Icm min. (csak szakaszolókapcsoló) (ka peak) max. (hálózatoldali védelmi megszakítóval) Névleges rövididejû határáram Icw (A rms) 0.5 s 1 s 3 s 20 s 30 s Leválasztásra alkalmas Élettartam (A kategória) (BE/KI ciklusok) mechanikai Pozitív kontaktus kijelzés Szennyezôdési fokozat Hálózatoldali védelem Lásd a mûszaki adatok címû fejezet 79. oldalán. Beépítés és csatlakozás Rögzített, mellsô csatlakozás Rögzített, hátsó csatlakozás Szerelôlapra szerelhetô Jelzés és mérés kiegészítôk Segédérintkezôk Feszültségkijelzô Áramváltó modul Árammérô modul Vezérlési feladatokat ellátó kiegészitôk Közvetlen és hosszabbított mellsô mûködtetôkar Közvetlen és hosszabbított oldalsó mûködtetôkar Lezárás kulccsal vagy lakattal Reteszelés kulccsal mechanikus Beépítés és bekötési tartozékok Csupasz kábelcsatlakozók Csatlakozó bôvítôk és fázistávolság növelôk Csatlakozótakarók és burkolatok Fáziselválasztók Homlokpanel-kivágás takarók Méretek és súlyok Befoglaló méretek 3 pólus mag. x szél. x mélys. (mm) 4 pólus Súly (kb.) (kg) 3 pólus 4 pólus villamos AC villamos DC 50/60 Hz V V V (1) V V 125 V / 2 pólus 250 V / 4 pólus 26

16 Szakaszolókapcsoló-választék Interpact INV630b-1600 szerint INV630b INV800 INV1000 INV1250 INV1600 3, 4 3, 4 3, 4 3, 4 3, (2) AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A % osztály % osztály % osztály % osztály % osztály AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A AC21A AC22A AC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A DC21A DC22A DC23A III III III III III 300 x 340 x x 340 x x 340 x x 340 x x 340 x x 410 x x 410 x x 410 x x 410 x x 410 x

17 Funkciók és tulajdonságok Átkapcsoló készülék választék Interpact INS Komplett átkapcsoló készülék Interpact INS szakaszolókapcsolók Pólusok száma Villamos jellemzôk az MSZ EN és MSZ EN szabványokban meghatározottak Termikus áram (A) Ith 60 C-on Névleges szigetelési feszültség (V) Ui AC 50/60 Hz Névleges lökôfeszültség-állóság (kv) Uimp Névleges üzemi feszültség (V) Ue AC 50/60 Hz DC Névleges üzemi áramerôsség (A) Ie AC 50/60 Hz V V V (1) V V DC 125 V (2P sorba kötve) 250 V (4P sorba kötve) Mûködési besorolás folyamatos mûködés megszakított mûködés Névleges zárlati bekapcsolóképesség Icm min. (csak szakaszolókapcsoló) (ka csúcs) max. (hálózatoldali védelmi megszakítóval) Névleges rövididejû határáram Icw (A rms) 1 s 3 s 20 s 30 s Leválasztásra alkalmas Élettartam (A kategória) (BE/KI ciklusok) mechanikai Pozitív kontaktus kijelzés Szennyezôdési fokozat Hálózatoldali védelem Lásd a mûszaki adatok címû fejezet 79. oldalán villamos AC villamos DC Beépítés és csatlakozás Rögzített, mellsô csatlakozás Rögzített, hátsó csatlakozás Szerelôlapra szerelhetô Jelzés és mérés kiegészítôk Segédérintkezôk Feszültségkijelzô Áramváltó modul Árammérô modul Vezérlési feladatokat ellátó kiegészitôk Közvetlen és hosszabbított mellsô mûködtetôkar Közvetlen és hosszabbított oldalsó mûködtetôkar Lezárás kulccsal vagy lakattal Beépítés és bekötési tartozékok Csupasz kábelcsatlakozók Hátsó csatlakozók Csatlakozó bôvítôk és fázistávolság növelôk Csatlakozótakarók és burkolatok Fáziselválasztók Homlokpanel-kivágás takarók Átkapcsoló kiegészítôk Méretek és súlyok Befoglaló méretek 3 pólus mag. x szél. x mélys. (mm) 4 pólus Súly (kb.) (kg) 3 pólus 4 pólus 50/60 Hz 440 V 500 V 690 V 250 V (1) Megfelel a NEMA 480 V-nak. 28

18 Átkapcsoló készülék választék Interpact INS szerint INS INS INS INS250 INS320 INS400 INS500 INS630 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4 3, 4 3, AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A DC23B b b b % osztály % osztály % osztály % osztály % osztály % osztály % osztály % osztály b b b AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A AC22A AC23A DC22A DC23A DC22A DC23A DC22A DC23A DC22A DC23A DC23A DC23B DC23A DC23B DC23A DC23B DC23A DC23B b b b III III III III III III III III b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b b 136 x 295 x x 295 x x 295 x x 295 x x 395 x x 395 x x 395 x x 395 x x 295 x x 295 x x 295 x x 295 x x 395 x x 395 x x 395 x x 395 x

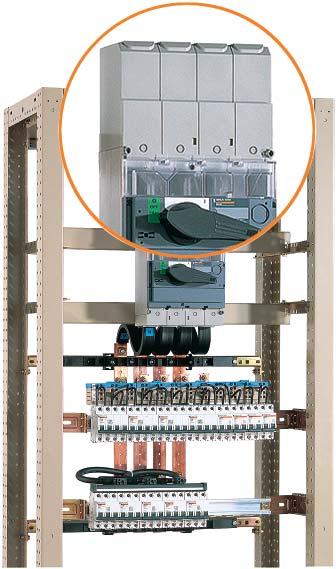

19 Funkciók és tulajdonságok Beépítés _A Az Interpact INS és INV szakaszolókapcsolók számos olyan beépítési lehetôséget nyújtanak, amelyekkel optimálisan ki lehet használani a szekrények belsejében lévô teret. Önálló szekrényekbe vagy betáplálóként teljesítményelosztóba illetve vezérlôpanelbe szerelhetôk. c Az Interpact INS kapcsolók homloklap magassága 45 mm, Multifix vagy szimmetrikus sínre rögzíthetôk. Emellett a Multi9 sorozathoz kifejlesztett moduláris kapcsolószekrénybe (Pragma, Prisma Plus, stb.) is beépíthetôk. c Az Interpact INS és INV kapcsolók beépíthetôk szerelôlemezre vagy sínekre. A Prisma Plus elosztószekrényekbe történô beépítés igen egyszerû: v A szerelôlemez hasonló a Compact NS megszakítóknál használttal és ugyanolyan kiépítésû a közvetlen és a hosszabbított mûködtetôkar esetében, v A 300mm-es kábelcsatornába beépíthetô 630A-ig. Helyi leválasztásra alkalmas szekrény PD Önálló kapcsolószekrények c Valamennyi önálló kapcsolószekrény az alábbi kiépítésben készül: v Ajtó, megfelelô kivágással, v Szerelôlemez, v A hosszabbított rotációs hajtás tartozékai, v Levehetô lemez a kábelek bevezetéséhez (furatok nélkül). Az Interpact szakaszolókapcsolót külön kell megrendelni. Pragma típusú moduláris kapcsolószekrények c A Pragma szekrény legfôbb elônyei: v Anyaga az égést nem táplálja, sôt elôsegíti a benne keletkezett tûz kioltását, v Valamennyi szükséges segédanyagot tatalmazza (sorozatkapcsok, kivágástakarók, stb.), v II. osztályba sorolt. E90491 E54453 Nagy igénybevételnek ellenálló önálló kapcsolószekrény (acéllemez vagy mûanyag) Betáplálás Prisma Plus G IP30 szekrényben Interpact INS40 szimmetrikus sínen rögzítve PD Prisma Plus fémszekrények c A fémbôl készült Prisma Plus elosztószekrények rendkívül jól alkalmazhatók a különbözô típusú alkalmazásoknál: v Használhatók többmezôs elosztóként, vagy önálló kapcsolószekrényként, v Multifix sín, v Moduláris homloklemez, v Elosztó tartozékok, v Csatorna kábelek vezetéséhez vagy csatlakozók bekötéséhez, v Teli vagy átlátszó ajtók. E54454 Beépítés a 300 mm-es kábelcsatornába Betáplálás Prisma Plus G IP55 szekrényben 30

20 Csatlakozás Interpact INS E54456 E54455 E38889 E38888 N N Interpact INS40-80 Az Interpact INS40-80 szakaszolókapcsolók alapkivitelben csupasz alumínium- és rézkábelek befogadására alkalmasak. Elosztó-csatlakozó Ez a csatlakozó közvtelenül a szakaszolókapcsoló termináljaira rögzített, háromféle kábel csatlakozását teszi lehetôvé: c 1-10 mm 2 hajlékony kábel. c 1,5-16 mm 2 merev kábel. c saruzott vagy 1,5-4 mm 2. Interpact INS Csatlakozás sínekkel vagy saruzott kábelekkel Az Interpact INS szakaszolókapcsolók alapkivitelben olyan M6 furatos csavarral ellátott csatlakozási felülettel rendelkeznek, amely alkalmas szigetelt sínek és saruzott kábelek fogadására. Kábelsaruk A rézkábelekhez ajánlott speciális saruk segítségével max. 95 mm 2 keresztmetszetû kábelek csatlakoztathatók. A sarut hatlap profilú présszerszámmal rögzíthetjük a kábel végére. Fáziselválasztóval együtt szállítjuk, csatlakozótakaró alkalmazása esetén is használhatók. E39432 E54463 E54457 E32423 N Csatlakozás saruzatlan kábelekkel (réz vagy alumínium) c Szorító csatlakozók az Interpact100/125/160 változataihoz, közvetlenül a terminálokra pattintva. c Több kábel befogadására alkalmas csatlakozó. Max. 4 egyenként 1,5-25 mm 2 merev / 16 mm 2 hajlékony kábel bekötése lehetséges. Csavarral rögzíthetô az Interpact kivezetéseihez. A csatlakozóval együtt szállított fáziselválasztókat hosszú csatlakozótakarókkal helyettesíthetjük. E32424 E30707 Szorító csatlakozó Elosztó-csatlakozó 31

21 Funkciók és tulajdonságok Csatlakozás Interpact INS Interpact INV E54456 E54459 E54462 E54460 Mellsô csatlakozás sínekkel vagy saruzott kábelekkel Az Interpact INS és INV szakaszolókapcsolók alapkivitelben olyan bepattintható csavaros csatlakozási felülettel rendelkeznek (M8 az INS/INV 250A-ig, M10 a 320A-tôl felfelé), amely alkalmas szigetelt sínek és saruzott kábelek befogadására. A csatlakozóbôvítô elemek (derékszögû, élfordító, fázistávolság-bôvítô) segítenek az esetleges csatlakozási problémák leküzdésében. Az Interpact INS/INV630 szakaszolókapcsolóknál a leggyakoribb csatlakozási forma a 52,5-70 mm fázistávolságú. Kábelsaruk A kábelsaruk különbözôek a réz- illetve az alumínium kábeleknél. Fáziselválasztókkal együtt szállítjuk, kompatibilisek a hosszú csatlakozótakarókkal. c A kisméretû, rézkábelekhez készült kábelsarukat a következô méretû kábelekhez is lehet alkalmazni: v 120, 150 vagy 185 mm 2 (INS/INV 250A-ig), v 240 vagy 300 mm 2 (INS/INV 630A-ig). A sarut hatlap profilú présszerszámmal rögzítsük a kábel végére. c A kisméretû, alumíniumkábelekhez készült kábelsarukat a következô méretû kábelekhez is lehet alkalmazni: v 150 vagy 185 mm 2 (INS/INV 250A-ig) v 240 vagy 300 mm 2 (INS/INV 630A-ig). A sarut hatlap profilú présszerszámmal rögzítsük a kábel végére. Fázistávolság-növelô adapterek A fázistávolság-növelôk a csatlakozók fázisa közötti távolságot növelik. Nem kompatibilisek a csatlakozótakarókkal. Az egydarabos fázisszéthúzó a hálózatoldali készülékeknek megfelelô távolságra növeli a fázistávolságot és a közvetlen érintés elleni védelmet is biztosítja. E18600 E18601 E18599 E30907 E54463 E21276 Derékszögû csatlakozóbôvítô elem Egyenes csatlakozóbôvítô elem az INS/INV250-hez Derékszögû élfordító adapterek az INS/INV hoz Kábelsaru rézkábelhez Kábelsaru alumínium kábelhez E54461 Fázsitávolság-növelô adapter E54464 Egydarabos fázistávolság-növelô 32

22 E54457 E54465 E54466 Homlokoldali csatlakozás csupasz kábelekkel Az Interpact INS/INV szakaszolókapcsolóknál alkalmazott csupasz kábelcsatlakozók egyaránt használhatók a réz- és alumínium kábelekhez. Szorító csatlakozó az Interpact INS250 és INV készülékekhez A csatlakozókat közvetlenül a készülék kimeneteihez vagy pedig a derékszögû és egyenes csatlakozóbôvítô elemhez, illetve a fázistávolság-bôvítô adapterhez lehet pattintani. Egy és két kábel fogadására alkalmas csatlakozók az Interpact INS/INV készülékekhez A csatlakozókat a készülék kapcsaihoz vagy a derékszögû csatlakozóbôvítô elemhez lehet csavarozni. Elosztó-csatlakozók az Interpact INS250 és INV készülékekhez Ezeket a csatlakozókat közvetlenül a készülék kimeneteihez kell csavarozni. A fáziselválasztókat ezekkel együtt szállítjuk, de helyettesíthetjük hosszú csatlakozótakarókkal is. Valamennyi csatlakozó hat kábel befogadására alkalmas (egyenként 1,5-35 mm 2 keresztmetszetû). Polybloc elosztóblokk az Interpact INS250 és INV készülékekhez A Polybloc közvetlenül a készülék kimeneteihez csatlakozik. Lehetôvé teszi 6-9 hajlékony vagy merev, max. 10 mm 2 keresztmetszetû kábel csatlakozását, valamennyi pólushoz. A csatlakozás a rugós szorítású kapcsokban történik, csavarok nélkül. E54472 E54471 E54470 E54469 E54468 Szorító csatlakozó INS250 és INV Szorító csatlakozó INS/INV Két kábel befogadására alkalmas csatlakozó INS/INV Elosztó-csatlakozó INS250 és INV Polybloc elosztóblokk INS250 és INV E54456 E54467 Hátsó csatlakozás A sínek és saruzott kábelek hátsó csatlakozása kétféle hosszúságú elemmel jöhet létre. A síneket elhelyezhetjük lapjára fordítottan, élére fordítottan vagy 45 -ban elfordítottan, attól függôen, hogy a hátsó csatlakozók milyen helyzetûek. A csatlakozókat egyszerûen a készülék csatlakozó termináljaihoz kell illeszteni. Egy adott készüléken belül a csatlakozási hosszak és helyzetek bármilyen kombinációja lehetséges. A szakaszolókapcsoló egy szerelôlemezre van rögzítve. Saruzott kábelek csatlakozása esetén az Interpact INS250 és INV készülékekhez használt szorító csatlakozót egyszerûen a hátsó csatlakozóhoz lehet pattintani. E54474 E54473 Kétféle hosszúság Négyféle szerelési helyzet 33

23 Funkciók és tulajdonságok Csatlakozás Interpact INS630b-1600 Interpact INV630b-1600 E88887 E88865 Közvetlen csatlakoztatás Sínekkel Az Interpact szakaszolókapcsolók a sínek direkt csatlakoztatásához megfelelô kapcsokkal és csavarokkal rendelkeznek. Csatlakozás kiegészítôkkel Fázisszéthúzók A fázisszéthúzók használatávak megnövelhetô a fázisok közötti távolság. Nem kompatibilsek a kapocsfedelekkel. Függôleges csatlakozó adapterek Élére állított sínek csatlakoztatásához. Sarus kábel adapterek Ezek az adapterek a függôleges csatlakozó adapterekkel együtt használhatók. 1 4 kábel (y 300mm 2 ) csatlakoztatására alkalmasak. E88869 E94444 E88661 E88867 E88868 E88668 E88666 E

24 N N N Csatlakozási tartozékok Elosztóblokkok Distribloc E54477 rögzítés szerelôlemezre 3 rugós rögzítésû leágazási pont 1-6 mm 2 hajlékony vagy merev vezetékhez 7 rugós rögzítésû leágazási pont 1-4 mm 2 hajlékony vagy merev vezetékhez Distribloc 125 A rögzítés szimmetrikus sínre E rugós rögzítésû leágazási pont 1-10 mm 2 hajlékony 1-16 mm 2 merev vezetékhez betáplálási pont 35 mm mm 2 hajlékony mm 2 merev vezetékhez leágazási pont szorító csatlakozóval 25 mm mm 2 hajlékony 4-25 mm 2 merev vezetékhez leemelhetô burkolat az áramkörök azonosítására szolgáló rekesz A Distribloc egy olyan négypólusú elosztóblokk, amelyik az alábbi lehetôségeket kínálja: c 13 kimenet fázisonként (12 rugós rögzítésû leágazási pont és 1 szorító csatlakozó). c 1 betáplálási pont 35 mm 2 hajlékony kábelhez (50 mm 2 merev kábel esetén). A Distribloc két változatban készül: v Distribloc 125, szakaszolókapcsolókhoz, 125A-ig, v Distribloc 160, elôregyártott csatlakozókkal szállítva, INS szakaszolókapcsolókhoz. A Distrobloc elosztóblokkot egy többfunkciós eltávolítható takarólappal szállítjuk, mely: c Lehetôvé teszi a bekötött áramkörök azonosítását, egy címke segítségével. c Esztétikus megjelenésû, hiszen az elosztóblokk borítója és a hozzá tartozó szakaszolókapcsoló azonos kivitelezésû. c Valamennyi, a felhasználó számára fontos információ látható a burkolaton. A Distribloc elosztóblokkot többféle módon lehet beépíteni: c Szimmetrikus sínre vagy szerelôlapra. c A szakaszolókapcsoló bal vagy jobb oldalára, illetve az alá, attól függôen, hogy milyen kialakítású elosztót szeretnénk. Ha az INS szakaszolókapcsoló mûködtetôkarja oldalt helyezkedik el, az elosztóblokkot a bal oldalára kell tenni. Villamos jellemzôk c névleges rövididejû határáram (Icw), a csatlakoztatott készüléktôl függ. c névleges határáram-csúcs (Ipk), a csatlakoztatott készüléktôl függ. c névleges szigetelési feszültség (Ui) = 750 V AC Többlépcsôs elosztóblokk 125A (40 C) c 4 x 10 furat (5 x10 mm 2, 4 x 16 mm 2, 1 x 35 mm 2 ). méretek: szélesség: 88 mm, magasság: 92 mm, mélység: 51 mm, a rögzítési középpontok távolsága: 68 mm. c 4 x 17 furat (8 x 10 mm 2, 8 x 16 mm 2, 1 x 35 mm 2 ). méretek: szélesség: 125 mm, magasság: 92 mm, mélység: 105 mm, v szigetelô takarólappal együtt szállítjuk v könnyen beépíthetô Multifix vagy szimmetrikus sínre v rögzítés rácsos szerelôlemezre csavarok segítségével. Villamos jellemzôk c névleges rövididejû határáram (Icw) = 3.5 ka eff/1s. c névleges határáram-csúcs (Ipk) = 20 ka csúcs. c névleges szigetelési feszültség (Ui) = 500 V AC. 35

25 Funkciók és tulajdonságok Csatlakozási tartozékok Egydarabos fázistávolság-bôvítô Egydarabos fázsistávolság-növelô Sok kábel csatlakozása esetén nagyobb távolságra lehet szükség a szakaszolókapcsoló kimeneteinél. Az egydarabos fázistávolság-növelô a Compact NS megszakítókhoz is felszerelhetô. Jellemzôi: c Megnöveli a szakaszolókapcsoló kimeneteinek távolságát, hogy az illeszkedjen a hálózatoldali készülékhez. c Kompatibilis az összes, a hálózatoldali készülékhez kapcsolódó csatlakozási és leválasztási kiegészítôvel (csatlakozók, csatlakozóbôvítôk, stb.). c Megnöveli a fázisok közötti elválasztást a standard fázistávolság-növelôkkel szemben. E54200 INS250 INS INV INV Távolság bôvítôk nélkül (mm) Távolság standard vagy 70 bôvítôkkel (mm) Távolság egydarabos bôvítôvel (mm) Beépítés Az INS és INV szakaszolókapcsolók egydarabos fázistávolság-növelôvel felszerelve vagy az elosztó hátoldalán, vagy pedig a homlokoldalon rögzíthetôk. c A különbözô méretû készülékeket a kapcsolótáblán lehet elhelyezni. c Ugyanaz a szerelôlemez használható valamennyi készülékhez (beleértve a Compact NS megszakítókat is). E54548 E54541 A csatlakozási és leválasztási kiegészítôk megegyeznek a Compact NS megszakítókéval Beépítés a kapcsolótábla hátoldalára Beépítés a homlokoldalon 36

26 A feszültség alatti részek letakarása avec loupe Csatlakozótakarók az INS és INV szakaszolókapcsolókhoz Ezek a plombálható takaráskiegészítôk a teljesítményáramkörök közvetlen érintése ellen védenek. c IP40 védettség. c Plombálható kiegészítôkkel együtt szállítjuk. Fáziselválasztók az INS/INV szakaszolókapcsolókhoz c biztonsági kiegészítôk, mivel biztosítják az erôsáramú csatlakozások közötti szigetelést. c egyszerû beépítés pattintással. c társíthatók a többi csatlakozás kiegészítôkhöz, kivéve a kapocstakarásokat és burkolatokat. Csatlakozófedél az INS szakaszolókapcsolókhoz Ezek a szigetelési kiegészítôk a feszültség alatti csatlakozócsavarok közvetlen érintése ellen védenek. Egy szigetelôlemezt is hozzátehetünk (nem tartozék), a feszültség alatti vezetôk érintésének megakadályozása érdekében. Tartalék kémlelôablak az INV szakaszolókapcsolókhoz A kémlelôablakot az elektromos ív elszínezheti. Ahhoz, hogy a szakaszolási funkció ismét látható legyen, tartalék kémlelôablakot rendelhetünk. E54476 E54542 Csatlakozótakarók INS és INV szakaszolókapcsolókhoz Fáziselválasztók INS és INV szakaszolókapcsolókhoz E51003 E54543 N Csatlakozófedelek az INS szakaszolókapcsolókhoz (szigetelôlemezzel a vezetôk érintése elleni védelemhez) Ø 5 8 Tartalék kémlelô ablak az INV szakaszolókapcsolókhoz 37

27 Funkciók és tulajdonságok Segédérintkezôk _A Segédérintkezô az INS és INV szakaszolókapcsolókhoz E54504 E54499 E54500 E88715 N Ø5 8 CAO vagy CAF vagy OF Interpact INS Interpact INS250 és INV CAO vagy CAF vagy OF OF1 CAO vagy CAF OF2 OF3 Interpact INS/INV CAO vagy CAF vagy OF Interpact INS és INV Egy vagy négy váltóérintkezô áll rendelkezésre a szakaszolókapcsoló állapotának jelzéséhez, villamos reteszeléshez, relékhez való továbbításához. Mûködés Valamennyi érintkezô felhasználható az alábbi feladatokra: c OF (nyitva/zárva): kijelzi a szakaszolókapcsoló fôérintkezôinek helyzetét. c CAM (elôresietve záró vagy elôresietve nyitó érintkezô), amely a mûködtetôkar állapotát jelzi. A gyakorlatban az alábbi feladatokra használjuk: v CAO: az elôresietve nyitó segédérintkezôt egy megszakító vagy egy mágneskapcsoló automatikus kikapcsolására használhatjuk, mielôtt a szakaszolókapcsoló fôérintkezôi kikapcsolnának, v CAF: az elôresietve záró segédérintkezô korábban zár, mint a szakaszolókapcsoló fôérintkezôi. c Igen kis terhelések kapcsolására. Az alacsony jelszintek kapcsolására alkalmas változat pld. PLC-k vagy elektronikus áramkörök mûködtetésére javasolt. Szabványok A segédérintkezôk megfelelnek az IEC szabvány elôírásainak. Beépítés Egyszerûen, a szakaszolókapcsoló fedelének levétele után, a kívánt funkciónak megfelelô helyre kell pattintani. Az INS és INV szakaszolókapcsolók segédérintkezôinek villamos jellemzôi Standard Alacsony jelszintû Névleges terhelhetôség (A) 6 5 Minimális terhelés 10 ma 24 V-on 1 ma 4 V-on AC DC AC DC Alkalmazási kategória AC12 AC15 DC12 DC14 AC12 AC15 DC12 DC14 (IEC ) Max. kapcsolható 24 V áramérték (A) 48 V V /240 V V /415 V V /690 V Interpact INS , INV Lehetséges változatok Interpact OF blokk CAM blokk (CAO vagy CAF) INS vagy 2 INS250 2 vagy 2 INS400/630 3 és 1 INS630b/ és 1 OF1 CAO vagy CAF OF2 OF3 Interpact INS/INV

28 Árammérések E50707 E50706 Interpact INS250 árammérô modullal Interpact INS250 áramváltó modullal A Árammérô modul Az INS és INV változatokhoz. Mûködése Valamennyi fázison átfolyó áram mérése és kijelzése (fázisválasztás egy, a homlokoldalon található háromállású kapcsoló segítségével). Beépítés c Közvetlenül a szakaszolókapcsoló terhelésoldali termináljaihoz (kivéve az INS250 közvetlen rotációs hajtással ellátott változatát), c Az árammérô a modulházhoz kapcsolódik oly módon, hogy a kapcsoló mind vízszintes, mind pedig függôleges helyzetben rögzíthetô, c A védettségi fokozat IP40, II-es szigetelési osztály a homlokoldal és a teljesítmény-áramkörök között. Villamos jellemzôk Pontossági osztály: 4,5. Áramváltó modul Az INS és INV változatokhoz. Mûködés Árammérés a fázisoknál, kijelzése az árammérô modulon vagy egy Digipact IM illetve PM modulon (nem tartozék, lásd a megfelelô katalógust). Beépítés c Közvetlenül a szakaszolókapcsoló terhelésoldali termináljaihoz csatlakozik, c Védettségi fokozat: IP40, c II-es szigetelési osztály a homlokoldal és a teljesítmény-áramkörök között, c Csatlakozás 6 db beépített, 2,5mm 2 keresztmetszetû kábelekhez kialakított terminállal. Villamos jellemzôk c Áramváltó, 5A-es szekunderrel. c 3-as pontossági osztály a felhasznált kimenô teljesítmény következô értékeire: v 100A - 1,6VA, v 150A - 3VA, v 250A - 5VA, v 400/630A - 8VA. 39

29 5...8 Funkciók és tulajdonságok Rotációs hajtások _A _A _A _A Interpact INS160 közvetlen oldalra szerelt mûködtetôkarral Interpact INS250 hosszabbított oldalra szerelt mûködtetôkarral Interpact INS630 hosszabbított mellsô mûködtetôkarral Standard mûködtetôkar INS INS250 INS INS630b-1600 INV INV INV630b-1600 Közvetlen mellsô Standard Standard Standard Standard Közvetlen oldalsó Standard Átalakítással Nem Nem Hosszabbított mellsô Opcióként Opcióként Opcióként Opcióként Hosszabbított oldalsó Opcióként (2) Opcióként Nem Nem Piros és sárga mûködtetôkar tûzvédelmi szakaszolókapcsolókhoz Közvetlen mellsô Standard Standard Standard Standard Közvetlen oldalsó Standard Átalakítással Nem Nem Hosszabbított mellsô Opcióként Opcióként Opcióként Opcióként Hosszabbított oldalsó Opcióként (1) (2) Opcióként (1) Nem Nem (1) Alapkivitelben a szakaszolókapcsoló vészlekapcsolós (piros és sárga) változatú kell legyen. (2) Kétféle változat az univerzális és a Prisma Plus G szekrényekhez. Interpact INS INV Közvetlen mûködtetôkar c IP40 védettség. c A szakaszolókapcsoló kikapcsolt állapotában lezárható lakattal 5-8 mm átmérôjû, 1-3 lakattal (a lakat nem tartozék). Különbözô változatok c Alapkivitelben fekete színû c A szerszámgépek fôkapcsolójához készült vészleállítós változat piros kapcsolókarral és sárga homloklappal készül. Hosszabbított mûködtetôkar Lehetôvé teszi az elosztószekrénybe beépített szakaszolókapcsoló mûködtetését kívülrôl is. A hosszabbított mûködtetôkart természetesen a szakaszolókapcsoló mellsô vagy oldalsó részén is lehet rögzíteni. A védettségi fokozat IP55.7. Mûködés c A leválasztásra való alkalmasság biztosított (pozitív érintkezô állapot kijelzése). c A kapcsolószekrény ajtajának nyitása nem lehetséges a szakaszolókapcsoló bekapcsolt állapotában (csak mellsô mûködtetôkar esetén). c A szakaszolókapcsoló kikapcsolt helyzetében lezárható lakattal 5-8 mm átmérôjû, 1-3 lakattal (a lakat nem tartozék). A lakatolás megakadályozza a szekrény ajtajának kinyitását (csak mellsô hajtás esetében). Különbözô változatok c Alapkivitelben fekete színû. c A szerszámgépek fôkapcsolójához készült vészleállítós változat piros kapcsolókarral és sárga homloklappal készül. Beépítés A következô módon történik: c A közvetlen kapcsolókar leszerelése a szakaszolókapcsolóról (csak egyetlen csavar rögzíti). c A homloklemez és a kapcsolókar rögzítése az ajtóra vagy a kapcsolószekrény oldalára, függetlenül a szakaszoló vízszintes vagy függôleges helyzetétôl, mindig ugyanabban a helyzetben történik. c A hosszabbító tengely méretre vágható. E54501 E54502 E54503 E88716 N Közvetlen mûködtetôkar INS Közvetlen mûködtetôkar INS250 és INV Közvetlen mûködtetôkar INS/INV vagy vagy Közvetlen mûködtetôkar INS/INV Interpact INS250 tûzvédelmi változata közvetlen mellsô mûködtetôkarral 40

30 N Ø A készülék lezárásának lehetôségei _A Lezárás lakattal b INS A b INV A b Átkapcsoló készülék 100-tól 630A-ig. Az Interpact INS és INV szakaszolókapcsolókat KI állapotban lehet lelakatolni. A kapcsolókart úgy tervezték, hogy le lehessen zárni egy, kettô vagy akár három lakattal is (a lakat nem tartozék). A KI állapotban történô reteszelés biztosítja az IEC szabvány szerinti leválasztást. A mûködtetôkar plombálása is lehetséges a KI állapotban. E32426 E89551 Lelakatolt Interpact INS250 szakaszolókapcsoló 5 8 Lezárás kulcsos zárral b INS A b INV A b Átkapcsoló készülék 100-tól 630A-ig. Az Interpact INS , INV vagy INV készülékeket egy kulcsos zár (opció) segítségével is reteszelhetjük KI állapotban. A zárat egy, a számára kialakított helyen, a készülék homloklapján rögzíthetjük. A kulcsot a szakaszolókapcsoló bekapcsolt állapotában nem lehet kivenni a zárból. A kulcsos zárakat a hosszabbított rotációs hajtással rendelkezô változatnál is lehet alkalmazni. E54544 E INS/INV szakaszolókapcsolók INS40-80 INS INS250 INS INS630b-1600 INV INV INV630b-1600 KI BE KI BE KI BE KI BE KI BE Lezárás lakattal b v b v b v b v b v Lezárás kulcsos zárral b v b v b v Ajtózár (2) b b b b b Ajtó retesz feloldás (2) b (1) b (1) b (1) b (1) b (1) Ajtózár, készülék b b b b b lakattal zárva (2) Plombálható mûködtetôkar b v b v b v b v b v Komplett átkapcsoló készülékek INS250 INS Normal BE KI Tartalék BE Normal BE KI Tartalék BE Lezárás lakattal v b v v b v Lezárás kulcsos zárral v b v v b v Ajtózár (2) b b b b Ajtó retesz feloldás (2) b (1) b (1) b (1) b (1) Ajtózár, készülék b b lakattal zárva (2) Plombálható mûködtetôkar v b v v b v b Standard. v A standard rotációs hajtás egyszerû módosításával. (1) speciális szerszám használatával. (2) hosszabbított rotációs hajtással. 41

31 Funkciók és tulajdonságok Átkapcsolás a tartalék betáplálásra E55460 Az átkapcsoló rendszerek alapvetô fontossággal bírnak a folyamatos energiaellátás és energiavezérlés területén. A kapcsolás a következô módon jön létre: c A normál betáplálás N táplálja a berendezést normál mûködési feltételek mellett, c A tartalék betáplálás R lehet egy másik betáplálás vagy egy Diesel-generátor egység. Az átkapcsoló rendszer két, mechanikusan összekötött szakaszolókapcsolóból áll. A rendszer megakadályozza a két kapcsoló egyidejû bekapcsolását. Az átkapcsolás az egyik forrásról a másikra történhet: c Kulcsos záras keresztreteszeléssel, c Mechanikus keresztreteszeléssel, c Teljes átkapcsoló rendszerrel. Átkapcsoló INS INS250 INS INS rendszer INV INV Kulcsos zár c c c Mechanikus c c c Teljes szerkezet c c Keresztreteszelés kulcsos zárral Mindkét Interpact szakaszolókapcsoló standard kulcsos zárral van felszerelve, de a két készülékhez csak egy kulcs tartozik. Ez a megoldás teszi lehetôvé fizikailag egymástól távollévô kapcsolók keresztreteszelését. E54479 Keresztreteszelés kulcsos zárral Mechanikus keresztreteszelés A két, közvetlen hajtással ellátott Interpact szakaszolókapcsolót egy mechanikus szerkezet köti össze. Ez akadályozza meg a két kapcsoló egyidejû bekapcsolását, de természetesen az egyidejû kikapcsolt helyzet megengedett. ON I Mechanikus keresztreteszelés ON I O O OFF OFF O E54480 I O ON O OFF OFF I ON Átkapcsoló rendszer Ez a szerkezet egyszerûen teszi lehetôvé az átkapcsolási funkciót: c Háromállású rotációs hajtással, amely irányítja a két kapcsolót (normál betáp BE, KI, helyettesítô betáp BE), c Kisebb méretû, ezáltal kevesebb helyet foglal el a kapcsolószekrényben. A teljes átkapcsoló rendszer egyetlen rendelési számmal rendelhetô. E54481 Átkapcsoló rendszer O Terhelésoldali csatlakozó kiegészítô Ez a szerkezet két azonos méretû kapcsoló reteszelését teszi lehetôvé. c Az INS250 és INV készülékeknél a kimenô terminálok közötti távolság 35mm. c Az INS/INV készülékeknél ez a távolság 52,5mm. A csatlakozó kiegészítô ugyanazokkal a csatlakozási és szigetelési tartozékokkal látható el, mint a szakaszolókapcsolók. E55272 Terhelésoldali csatlakozó kiegészítô 42

32 Tartozékok Homlokoldali szigetelôlapok Szigetelôlap szakaszolókapcsolókhoz és árammérô modulokhoz Az elosztópanel homlokoldalára szerelve, 4 csavarral rögzítve. E18595 E55275 E55276 Szigetelôlap szakaszolókapcsolókhoz Szigetelôlap árammérô modulokhoz Jelölôcímkék Az Interpact INS szakaszolókapcsolókat elláthatjuk Telemecanique elôregyártott címkékkel, melynek rendelési száma AB1- (nyolc karakter). Az INS és az INV szakaszolókapcsolók alapkivitelben bepattintható címkékkel vannak ellátva, melyekre kézzel lehet jelöléseket írni. Ezeket a készülékeket egy olyan lapocskával együtt szállítjuk, amelyekre a termékcímkét el lehet helyezni Önálló kapcsolószekrények A homlokoldali hajtással felszerelt INS és INV szakaszolókapcsolók önálló kapcsolószekrénybe is beépíthetôk. Az összes rögzített, homlokoldali csatlakozás megvalósítható, kivéve a derékszögû és élfordító csatlakozóbôvítôs változatokat. Az Interpact INS és INV szakaszolókapcsolók befogadására tervezett szekrényekbe fázistávolságbôvítô adaptereket lehet beszerelni. Nagy igénybevételnek ellenálló szigetelô szekrény Interpact INS szakaszolókapcsolókhoz (IP547) c Fém szerkezet. c Ajtó kulcsos zárral és kivágással a szakaszolókapcsoló rotációs hajtásához. c Hosszabbított homlokoldali rotációs hajtás. c Szerelôlemez készülékekhez. c Levehetô lemez (furatok nélkül) kábelek bevezetéséhez alulról. Nagy igénybevételnek ellenálló szigetelô szekrény Interpact INS és INV szakaszolókapcsolókhoz (IP557) c Fém szerkezet. c Átlátszó fedél, csavarozott, plombálható, rotációs hajtás számára kialakított kivágással. c Hosszabbított homlokoldali rotációs hajtás. c Szerelôlemez készülékekhez. c Levehetô lemez (furatok nélkül) kábelek bevezetéséhez alulról és/vagy felülrôl. Méretek Fém szerkezet Szél. x Mag. x Mély. Interpact INS x 200 x 150 Interpact INS x 400 x 200 Interpact INS x 600 x 200 Szekrény Szél. x Mag. x Mély. Interpact INS x 180 x 185 Interpact INS x 360 x 235 Interpact INV Interpact INS x 720 x 235 Interpact INV
