1 Prémium kategóriás szerelvények + rendszerek Használati útmutató Vindo TH / Vindo TD típusú termosztátokkal szerelt szelepekhez Kérjük, az útmutatót jól őrizze meg, hogy a későbbiekben a termosztát által nyújtott valamennyi lehetőséget ki tudja használni.

2 A termosztatikus szelepek felépítése és működése a szelepülék b szeleptömítés c szeleptengely d hőérzékelő folyadéktöltet A termosztatikus fűtőtestszelepek olyan segédenergia nélküli hőmérsékletszabályozók, amelyek egy termosztatikus szelep és egy termosztát összeépítéséből kerülnek kialakításra. Amennyiben a helyiséghőmérséklet a termosztátfejen beállított értéknél kisebb, a fűtővíz a nyitott állapotú szelepen keresztül akadálytalanul áramolhat a fűtőtestbe. A fűtőtest a környező helyiséglevegőt mindaddig melegíti, amíg a termosztátfej körül kialakul a kívánt léghőmérséklet. Időközben a megemelkedett helyiséghőmérséklet hatására a termosztát érzékelő töltete (d) kitágul és a szeleptengely (c) közvetítésével a szeleptömítés (b) a szelepülékbe (a) nyomódik. A szelep lezár, a fűtőtest kizáródik az elosztóhálózatból, lehűl, a helyiségbe történő hőbevitel megszűnik. Egy bizonyos idő elteltével a helyiséghőmérséklet csökkenni kezd, az érzékelő-töltet is lehűl, összehúzódik, aminek következtében a szelep nyit és a fűtőtest újra fűteni kezd.

3 A kívánt helyiséghőmérséklet beállítása A beállítást a kézikerék megfelelő helyzetbe forgatásával végezhetjük. A termosztát állórészén található alapjelhez ( Oventrop márkajelzés alatt) kell a beállítani a kívánt hőmérsékletnek megfelelő számjelet illetve skálaosztás-vonalat forgatni. A termosztát kivitelétől függően a beállítási tartomány a 0 állástól a fagyvédelmi álláson ( ) keresztül az 5 -ös számjelig vagy a fagyvédelmi állástól ( ) az 5 -ös számjelig tart. A 2 és 4 számjelek közötti tartományban minden egyes skálaosztás kb. 1 C os helyiséghőmérséklet-változásnak felel meg. Példák: (Általános funkciójú helyiségeknél a 4 és 5 közötti tartományt energiamegtakarítási okokból nem javasolt beállítani.) uszoda fürdőszoba általános alapbeállítás (lakószoba, étkező, gyerekszoba) hálószoba, közlekedő pincehelyiség fagyvédelmi állás A fűtőtest elzárása (standard kivitelnél) (Termosztát rendelhető 0 funkció nélkül is) A kívánt hőmérséklet-értékek csak az adott fűtési rendszeren rendelkezésre álló megfelelő hőteljesítmény esetén érhetők el, amely függ a rendelkezésre álló fűtővíz hőmérsékletétől, mennyiségétől és a fűtőtest adottságaitól. A termosztatikus szelepek többlet-hőteljesítményt nem visznek a rendszerbe, csak a rendelkezésre állót képesek a kívánt értékre korlátozni.

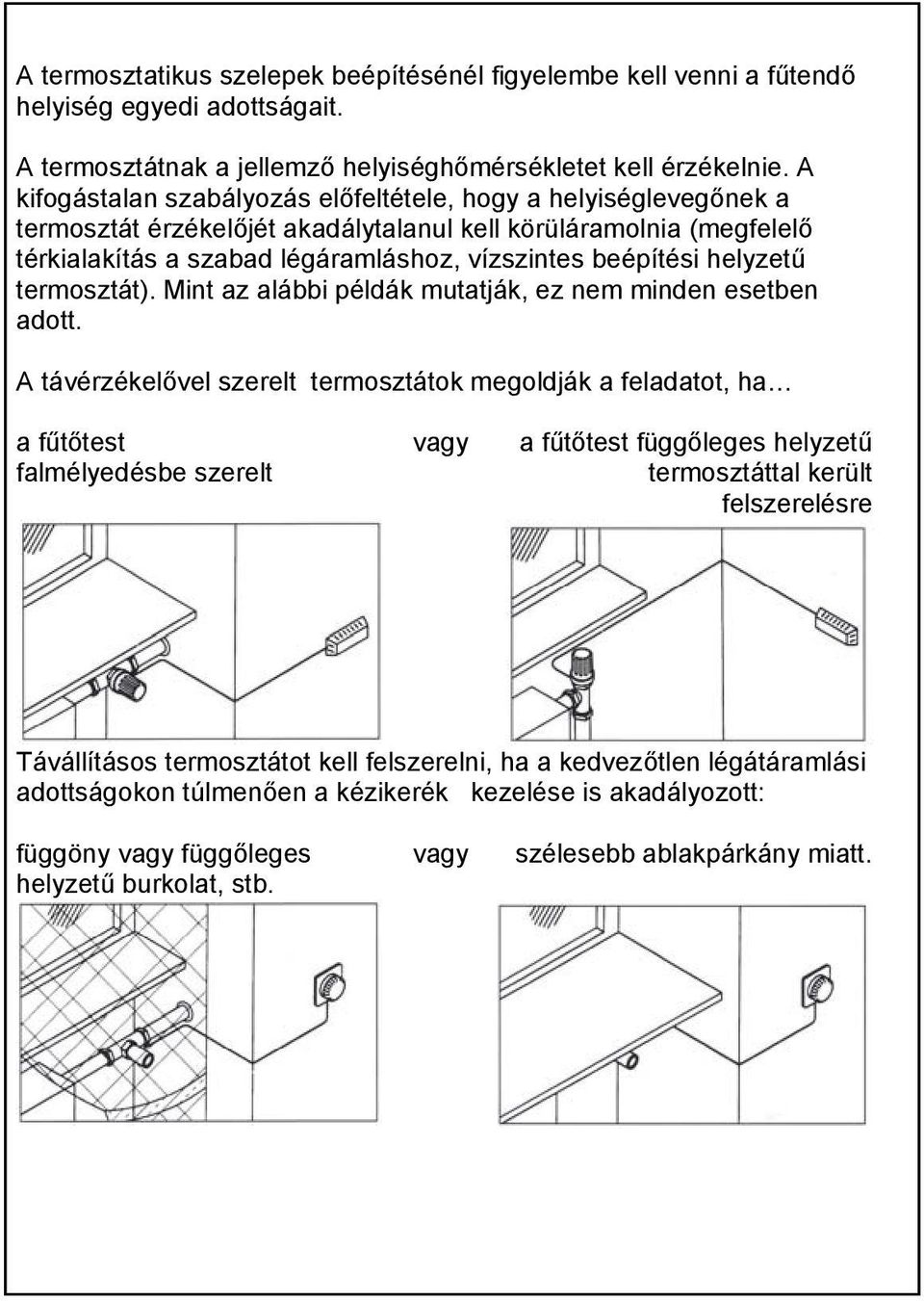

4 A termosztatikus szelepek beépítésénél figyelembe kell venni a fűtendő helyiség egyedi adottságait. A termosztátnak a jellemző helyiséghőmérsékletet kell érzékelnie. A kifogástalan szabályozás előfeltétele, hogy a helyiséglevegőnek a termosztát érzékelőjét akadálytalanul kell körüláramolnia (megfelelő térkialakítás a szabad légáramláshoz, vízszintes beépítési helyzetű termosztát). Mint az alábbi példák mutatják, ez nem minden esetben adott. A távérzékelővel szerelt termosztátok megoldják a feladatot, ha a fűtőtest falmélyedésbe szerelt vagy a fűtőtest függőleges helyzetű termosztáttal került felszerelésre Távállításos termosztátot kell felszerelni, ha a kedvezőtlen légátáramlási adottságokon túlmenően a kézikerék kezelése is akadályozott: függöny vagy függőleges helyzetű burkolat, stb. vagy szélesebb ablakpárkány miatt.

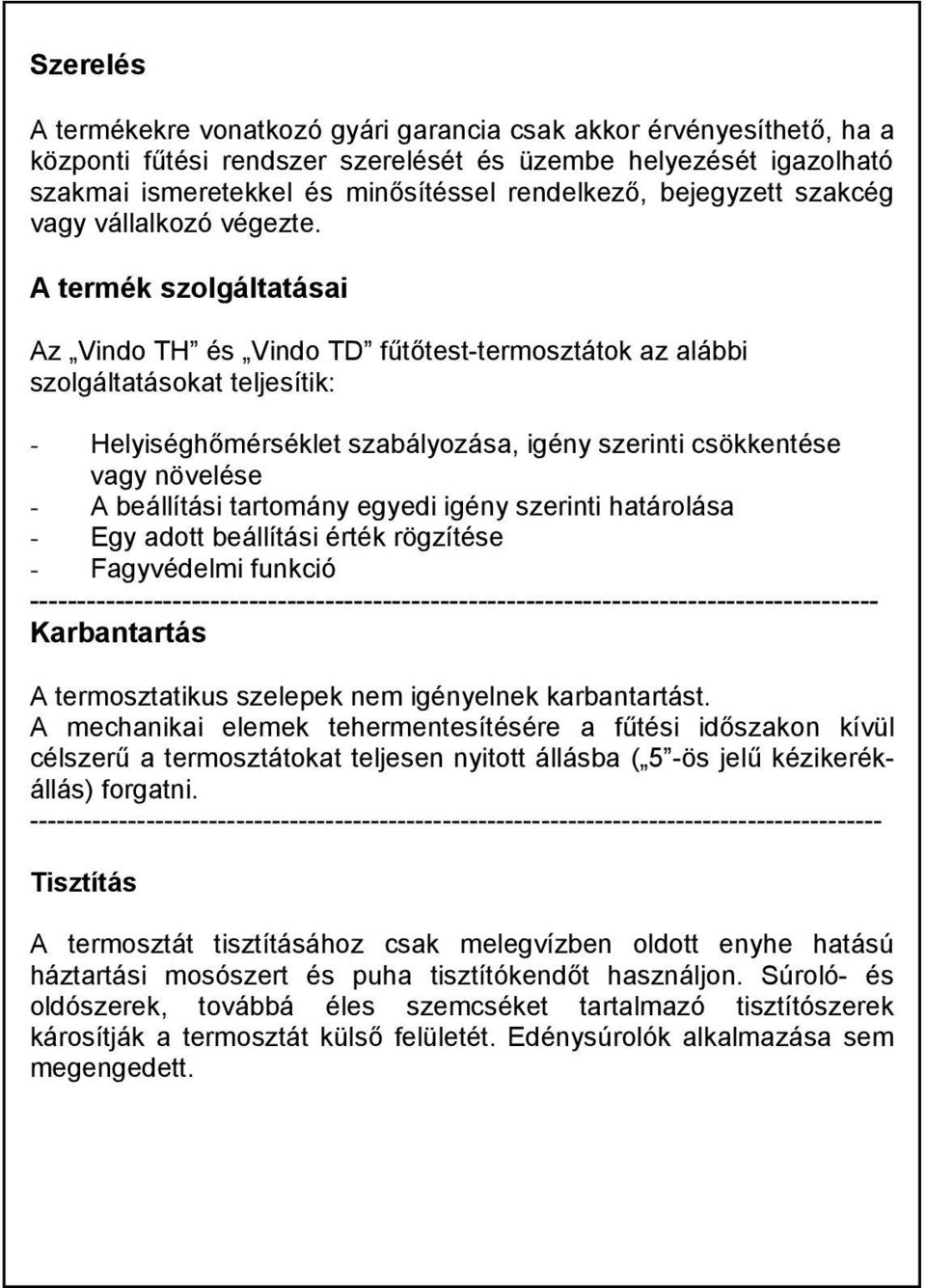

5 Szerelés A termékekre vonatkozó gyári garancia csak akkor érvényesíthető, ha a központi fűtési rendszer szerelését és üzembe helyezését igazolható szakmai ismeretekkel és minősítéssel rendelkező, bejegyzett szakcég vagy vállalkozó végezte. A termék szolgáltatásai Az Vindo TH és Vindo TD fűtőtest-termosztátok az alábbi szolgáltatásokat teljesítik: - Helyiséghőmérséklet szabályozása, igény szerinti csökkentése vagy növelése - A beállítási tartomány egyedi igény szerinti határolása - Egy adott beállítási érték rögzítése - Fagyvédelmi funkció Karbantartás A termosztatikus szelepek nem igényelnek karbantartást. A mechanikai elemek tehermentesítésére a fűtési időszakon kívül célszerű a termosztátokat teljesen nyitott állásba ( 5 -ös jelű kézikerékállás) forgatni Tisztítás A termosztát tisztításához csak melegvízben oldott enyhe hatású háztartási mosószert és puha tisztítókendőt használjon. Súroló- és oldószerek, továbbá éles szemcséket tartalmazó tisztítószerek károsítják a termosztát külső felületét. Edénysúrolók alkalmazása sem megengedett.

6 A termosztát kézikerekének felső vége és a hollandi csavarzat között, az 5 -ös jelű állástól jobbra két határoló-retesz található, amelyek segítségével Ön az adott fűtőtest hőteljesítményét egyénileg választott hőmérséklet-tartományban tarthatja, a termosztát gyárilag biztosított alkalmazási tartományát egyénileg megválasztott sávra szűkítheti. A reteszekkel bármelyik számértéknél vagy skálaosztásnál, továbbá a fagyvédelmi állásnál elvégezhető a határolás. Példa: Ön egy adott helyiségben a hőmérsékletet 16 C (a 2 es számjel) és kb. 24 C (a 4 es számjel és még két skálaosztás) között szeretné behatárolni. Az alábbi műveleteket a termofej felszerelése előtt végezze el, vagy felszerelt termofej esetén a beállításokhoz szerelje le a szeleptestről. A hőmérséklet-tartomány alsó értékének (16 C) rögzítéséhez az egyik reteszt parkoló állásból húzza ki és helyezze a 2 es jel előtti pozícióba (1.sz. ábra). A kívánt hőmérséklet-tartomány felső értékének (24 C) beállításához húzza ki a másik reteszt is a parkoló állásból és helyezze a 4 -es jel utáni pozícióba. (2.sz.kép). Ha rögzíteni kíván egy adott hőmérsékletértéket (pl. a 20 C-nak megfelelő 3 -as értéket), úgy reteszeket közvetlenül az adott érték elé és után kell pozícionálni. (3.sz. ábra) 1. sz. ábra 2. sz. ábra 3. sz. ábra A termosztát kézikereke ezután csak az Ön által kijelölt hőmérséklet-tartományban állítható szabadon.

7 A hőmérséklet csökkentése A fűtési költségek csökkentése céljából célszerű a helyiség hőmérsékletét az általánosan alkalmazottnál kisebb értékre venni, például az éjszakai időszakban vagy hosszabb távollét esetén, amikor a helyiség nincs használatban. Ehhez a termosztátot alacsonyabb értékre kell beállítani. Például a 3 -as érték helyett állítsuk a kézikereket a 2 -es értékre. (Hazai hőmérsékleti/éghajlati adottságok mellett 1 C hőmérséklet- csökkentés mintegy 6% energia-megtakarítást eredményez.) Fagyvédelem A funkció használatával megakadályozhatja, hogy fűtési berendezése fagykárt szenvedjen. Amennyiben lakását / irodáját hosszabb időszakra elhagyja (pl. téli szabadság) valamennyi termosztátjának kézikerekét állítsa a fagyvédelmi jelre ( ). Ehhez a kézikereket a normál állásból jobb irányba fordítsa el, hogy a fagyvédelmi jel az állórészen lévő alapjel alá kerüljön. Amennyiben a helyiség hőmérséklete 7 C alá csökken, a termosztatikus szelep automatikusan nyitni fog és a fűtővíz felmelegíti az adott fűtőtestet, biztosan megakadályozva a berendezés károsodását. Teljes elzárás A standard kivitelű termosztátok teljesen elzárható kivitelűek. A fagyvédelmi jelnél érzékelhető beépített ütközőn túlcsavarva a kézikereket érhetjük el a 0 beállítást. Ekkor a fűtőtest teljesen kizáródik a hálózatból. A fagyvédelem ebben állásban természetesen nem működik és fűtőtest elfagyhat.

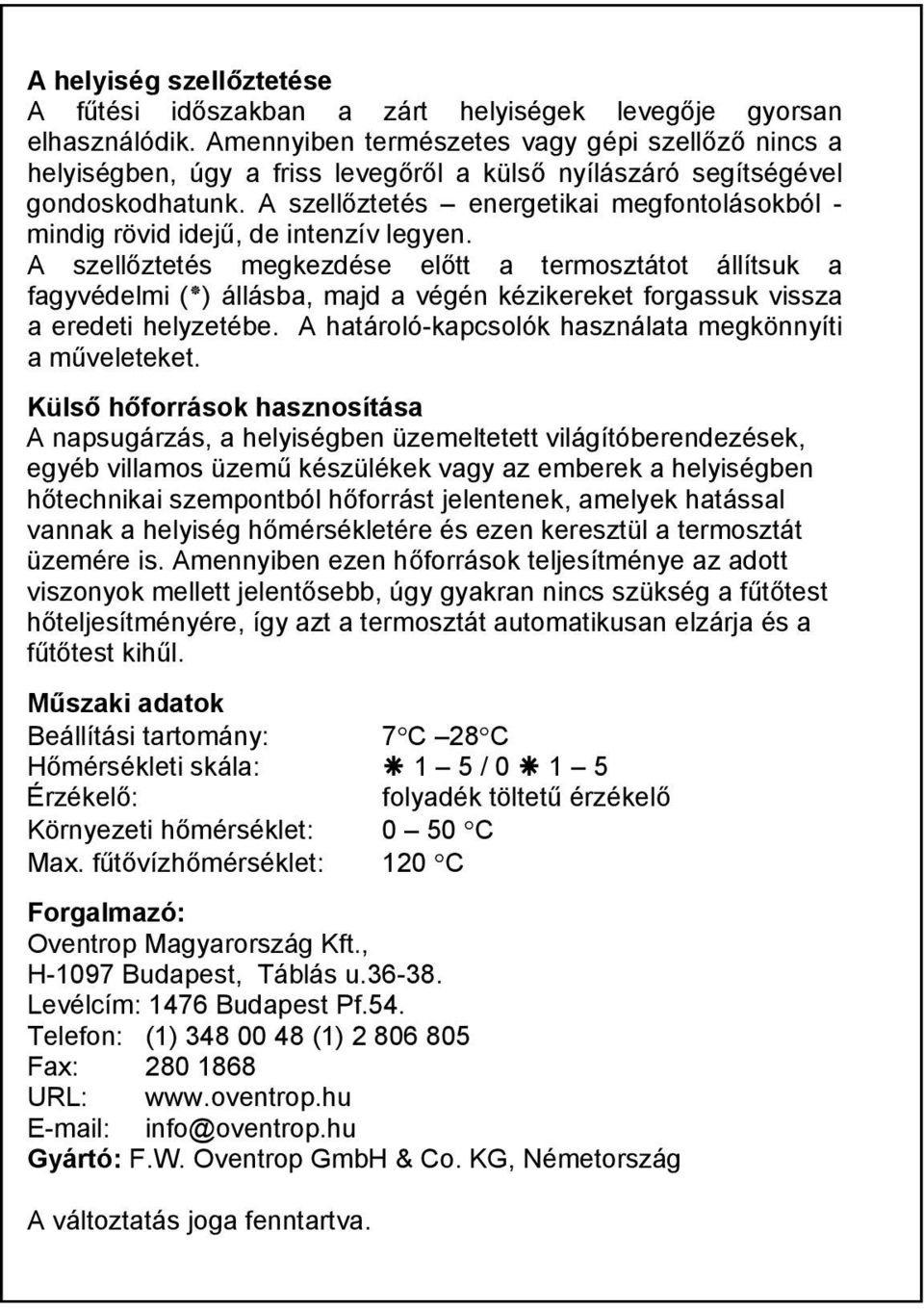

8 A helyiség szellőztetése A fűtési időszakban a zárt helyiségek levegője gyorsan elhasználódik. Amennyiben természetes vagy gépi szellőző nincs a helyiségben, úgy a friss levegőről a külső nyílászáró segítségével gondoskodhatunk. A szellőztetés energetikai megfontolásokból - mindig rövid idejű, de intenzív legyen. A szellőztetés megkezdése előtt a termosztátot állítsuk a fagyvédelmi ( ) állásba, majd a végén kézikereket forgassuk vissza a eredeti helyzetébe. A határoló-kapcsolók használata megkönnyíti a műveleteket. Külső hőforrások hasznosítása A napsugárzás, a helyiségben üzemeltetett világítóberendezések, egyéb villamos üzemű készülékek vagy az emberek a helyiségben hőtechnikai szempontból hőforrást jelentenek, amelyek hatással vannak a helyiség hőmérsékletére és ezen keresztül a termosztát üzemére is. Amennyiben ezen hőforrások teljesítménye az adott viszonyok mellett jelentősebb, úgy gyakran nincs szükség a fűtőtest hőteljesítményére, így azt a termosztát automatikusan elzárja és a fűtőtest kihűl. Műszaki adatok Beállítási tartomány: 7 C 28 C Hőmérsékleti skála: 1 5 / Érzékelő: folyadék töltetű érzékelő Környezeti hőmérséklet: 0 50 C Max. fűtővízhőmérséklet: 120 C Forgalmazó: Oventrop Magyarország Kft., H-1097 Budapest, Táblás u Levélcím: 1476 Budapest Pf.54. Telefon: (1) (1) Fax: URL: info@oventrop.hu Gyártó: F.W. Oventrop GmbH & Co. KG, Németország A változtatás joga fenntartva.
