Szerelési és karbantartási utasítás Logano S121-2

Átírás

1 Szilárdtüzelésű kazán T Szerelési és karbantartási utasítás Logano S (04/03) HU Szerelés és karbantartás előtt figyelmesen olvassa el.

2 Tartalomjegyzék Tartalomjegyzék Szimbólumok magyarázata és biztonsági tudnivalók A szimbólumok magyarázata Fontos biztonsági tudnivalók A készülékre vonatkozó adatok Rendeltetésszerű használat Szabványok, előírások és irányelvek Szerelési tudnivalók Üzemeltetésre vonatkozó tudnivalók Építőanyagok minimális távolsága és gyúlékonysága Szerszámok, anyagok és segédeszközök Szállítási terjedelem Szükséges külön tartozékok Termékismertetés Méretek és műszaki adatok Műszaki adatok Füstgázértékek A hidraulikus ellenállás diagramja Adattábla Karbantartás és tisztítás A kazán tisztítása Naponkénti tisztítás Hetenkénti tisztítás Havonkénti tisztítás Félévenkénti tisztítás A kátrány-lerakódások eltávolítása A samott téglák helyzete Üzemi nyomás ellenőrzése Termikus áteresztő szelep ellenőrzése A füstgázhőmérséklet ellenőrzése Ellenőrzési és karbantartási jegyzőkönyv Környezetvédelem/megsemmisítés Zavarok és zavarelhárítás Címszójegyzék Szerelés Felállítási feltételek Szállítás Faltól való távolságok A kazánburkolat leszerelése Hidraulikus csatlakozások kialakítása Biztonsági hőcserélő csatlakoztatása Bevezetett levegő és füstgáz csatlakozás Friss levegő A füstgázventilátor beszerelése Ajtóérintkező-kapcsoló Füstgáz csatlakozás kialakítása A hőmérséklet érzékelő felszerelése kazán felső oldalán Füstgáz hőmérséklet érzékelő beszerelése A kazán feltöltése fűtővízzel és a tömítettség ellenőrzése Elektromos csatlakozás Üzembe helyezés Üzembe helyezés előtti teendők Első üzembe helyezés Üzembe helyezési jegyzőkönyv Logano S (04/03)

3 Szimbólumok magyarázata és biztonsági tudnivalók Szimbólumok magyarázata és biztonsági tudnivalók. A szimbólumok magyarázata Figyelmeztetések A figyelmeztető tudnivaló előtti jelzőszavak a következmények fajtáját és súlyosságát jelölik, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg. ÉRTESÍTÉS azt jelenti, hogy anyagi károk keletkezhetnek. VIGYÁZAT azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések történhetnek. FIGYELMEZTETÉS azt jelenti, hogy súlyos személyi sérülések történhetnek. VESZÉLY azt jelenti, hogy életveszélyes személyi sérülések történhetnek. Fontos információk További szimbólumok Szimbólum A szövegben lévő figyelmeztetéseket szürke hátterű figyelmeztető háromszöggel jelöltük és bekereteztük. Az emberre vagy dologi tárgyakra vonatkozó, nem veszélyt jelző információkat ez a szöveg melletti szimbólum jelöli. Ezeket a szöveg alatt és fölött lévő vonalak határolják. Jelentés Teendő Kereszthivatkozás a dokumentum más helyeire vagy más dokumentumokra Felsorolás/listabejegyzés Felsorolás/listabejegyzés (. szint). tábl.. Fontos biztonsági tudnivalók Általános biztonsági tudnivalók A biztonsági útmutatások figyelmen kívül hagyása személyi sérülésekhez - akár halálesethez is - valamint anyagi és környezeti károkhoz vezethet. Ügyeljen arra, hogy a szerelést, a füstgáz csatlakozást és az első üzembe helyezést, valamint a karbantartási és állagmegóvási munkákat csak szakvállalat végezze. Biztosítsa, hogy a berendezés átvételét az engedélyező hatóság végezze. A használattól függően végezze el a tisztítást. Vegye figyelembe a Tisztítás c. fejezetben megadott tisztítási intervallumokat. A felderített hiányosságokat haladéktalanul szüntesse meg. Évente legalább egyszer végezze el a karbantartást. Ennek során ellenőrizze az egész rendszer kifogástalan működését. A felderített hiányosságokat haladéktalanul szüntesse meg. Üzembe helyezés előtt gondosan olvassa el a biztonsági útmutatásokat. Saját biztonságának vészhelyzetekben, pl. tűz esetén, való figyelmen kívül hagyása miatt fenyegető veszély. Soha ne tegye ki magát életveszélynek. A saját biztonsága mindennél fontosabb. Károk kezelési hiba miatt A kezelési hibák személyi sérülésekhez és/vagy anyagi károkhoz vezethetnek. Ügyeljen arra, hogy csak olyan személyeknek férjenek hozzá a készülékhez, akik képesek a készüléket szakszerűen kezelni. A szerelést és az üzembe helyezést, valamint a karbantartást és ápolást csak szakszerviz végezheti el. Felállítás, működés A készüléket arra feljogosított szerződéses céggel állíttassa fel. Ne változtassa meg a füstgázvezető alkatrészeket. Ne működtesse a készüléket elegendő víz nélkül. Működés közben tartsa mindig zárva a berendezés nyílásait (ajtókat, karbantartási fedeleket, feltöltő nyílásokat). Csak adattábla szerinti, engedélyezett tüzelőanyagokat használjon. Ne zárja le vagy ne csökkentse az ajtókban, ablakokban és a falakban lévő levegő-bevezető és -kivezető nyílásokat. Életveszély az elektromos áram miatt Az elektromos csatlakoztatást csak elektromos szakember végeztesse. Vegye figyelembe a csatlakoztatási tervet. A szerelés előtt: minden póluson szakítsa meg a feszültségellátást. Biztosítsa a fűtőberendezést a véletlen visszakapcsolás ellen. Ezt a készüléket ne szerelje fel nedves helyiségekben. Ellenőrzés/karbantartás Javaslat az ügyfélnek: kössön karbantartási és ellenőrzési szerződést egy engedéllyel rendelkező erre szerződő céggel és végeztesse el évente a készülék karbantartását. A berendezés biztonságos és környezetbarát működéséért az üzemeltető felelős (szövetségi légszennyezésvédelmi törvény). Vegye figyelembe a "Karbantartás és tisztítás" c. fejezetben lévő biztonsági tudnivalókat. Eredeti alkatrészek A nem a gyártó által szállított alkatrészek miatt bekövetkezett károkért a gyártó semmilyen felelősséget nem vállal. Csak a gyártó eredeti alkatrészeit és tartozékait használja. Mérgezés veszélye A nem kielégítő levegő bevezetés veszélyes füstgáz kilépéshez vezethet. Ügyeljen arra, hogy az égési levegő bevezető és elvezető-nyílások ne legyenek leszűkítve vagy elzárva. Ha nem szünteti meg azonnal a hibát, akkor nem szabad üzemeltetni/ tovább üzemeltetni a kazánt. Ha füstgáz lép ki a felállítási helyiségbe, akkor szellőztesse ki és hagyja el a felállítási helyiséget és szükség esetén hívja a tűzoltókat. A rendszer üzemeltetőjét írásban tájékoztassa a hibáról és annak veszélyességéről. Megégés/leforrázás miatti veszély A kazán, a füstgázrendszer és a csőrendszer forró felülete, a kilépő fűtő,- vagy füstgáz, valamint a biztonsági berendezéseknél kilépő forró víz égési/leforrázási sérülést okozhat. A forró felületeket csak a megfelelő védőfelszereléssel érintse meg. Óvatosan nyissa ki a kazánajtókat. A kazánon végzendő munkák előtt hagyja lehűlni a kazánt. Felügyelet nélküli gyermekeknek nem szabad a meleg kazán közelében tartózkodniuk. Logano S (04/03) 3

4 A készülékre vonatkozó adatok Rendszerkárosodás veszélye a kémény minimális szállítónyomásától való eltérés esetén Nagyobb szállítónyomás esetés megnőnek az emissziós értékek, aminek következtében nagyobb lesz a kazánberendezés terhelése és a kazán meg is sérülhet. Ügyeljen arra, hogy a kémény és a füstgáz csatlakozás megfeleljen az érvényes előírásoknak. Ügyeljen arra, hogy a szállítónyomások be legyenek tartva. Ellenőriztesse a szükséges szállítónyomást egy arra feljogosított szakvállalattal. Robbanásveszélyes és könnyen éghető anyagok Ne tároljon gyúlékony anyagot vagy folyadékot a kazán közvetlen közelében. Az éghető agyagoktól való minimálisan szükséges távolságokat be kell tartani. Égési levegő/helyiséglevegő Az égési levegőnek/helyiséglevegőnek agresszív anyagoktól (pl. klórvagy fluorvegyületeket tartalmazó halogénezett szénhidrogénektől) mentesnek kell lennie. Így elkerülhető a korrózió. Rendszerkárosodás veszélye túlnyomás miatt A túlnyomás okozta károsodás elkerülése érdekében felfűtés közben víz léphet ki a fűtővízkör és a melegvíz ellátás biztonsági szelepénél. A biztonsági szelepeket semmiképpen ne zárja el. Semmiképpen ne zárja el a fűtővízkört. Semmiképpen ne állítsa le a hűtővízkört. A vevő (üzemeltető) tájékoztatása Tájékoztassa a vevőt a készülék használatáról és tanítsa meg a kezelésre. Hívja fel az ügyfél figyelmét, hogy ő nem végezhet változtatásokat, és nem végezhet javításokat. Figyelmeztesse az ügyfelet arra, hogy felnőtt felügyelte nélkül a gyermekek nem tartózkodhatnak a készülék közelében. Töltse ki és adja át a vevőnek az ebben a dokumentációban lévő üzembe helyezési és átadási jegyzőkönyvet. Adja át az ügyfélnek a műszaki dokumentumokat. A készülékre vonatkozó adatok Ez az utasítás fontos információkat tartalmaz a kazán biztonságos és szakszerű szerelésével, üzembe helyezésével és karbantartásával kapcsolatban. Az utasítás azoknak a szakembereknek szól, akik szaktudásuk és tapasztalatuk alapján fűtési rendszerekkel kapcsolatos, megfelelő ismeretekkel rendelkeznek. A kazán kezelésére vonatkozó információkat a kezelési útmutató tartalmazza.. Rendeltetésszerű használat Ez a szilárdtüzelésű kazán darabolt fával (hasábfával) történő tüzelésre szolgáló alacsony hőmérsékletű kazán egy- és többlakásos házak számára. A berendezést a következőkben egyszerűen kazánnak is nevezzük. A rendeltetésszerű használat biztosítása érdekében a kezelési útmutatót, az adattáblán lévő adatokat és a műszaki adatokat figyelembe kell venni. A kazánnak lakóhelyiségekben és folyosókon történő felállítása nem megengedett. A kazánt csak állandóan jól szellőztetett helyiségekben szabad felállítani és üzemeltetni. A kazánt csak az R típusú szabályozókészülékkel szabad üzemeltetni. A kazán csak fűtővíz felmelegítésére és indirekt melegvíz termelésre szabad használni. A kazánt 65 C minimális visszatérő hőmérséklettel kell üzemeltetni. Ügyelni kell arra, hogy ez a hőmérséklethatár egy megfelelő berendezés segítségével betartható legyen. Továbbá egy melléklevegő berendezésre is feltétlenül szükség van. A rendeltetésszerű használatra vonatkozó további adatokat lásd:.9. fejezet, 5. oldal.. Szabványok, előírások és irányelvek Szerelésnél és üzemeltetés közben figyelembe kell venni az adott ország speciális előírásait és szabványait!.3 Szerelési tudnivalók Csak a gyártó eredeti alkatrészeit használja. A nem a gyártó által szállított alkatrészek miatt bekövetkezett károkért a gyártó semmilyen felelősséget nem vállal. A kazánt előírt minimális visszatérő hőmérséklettel kell üzemeltetni (.0.. fejezet, 9. oldal). A fűtési rendszer szerelése során figyelembe kell venni a következőket: a felállítási feltételekre vonatkozó helyi rendelkezéseket, az égési levegő ellátásra és füstgázelvezetésre vonatkozó helyi építésügyi rendelkezéseket, a fűtési rendszer biztonságtechnikai felszereléseire vonatkozó előírásokat és szabványokat..4 Üzemeltetésre vonatkozó tudnivalók A fűtési rendszer üzemeltetésekor figyelembe kell venni a következő tudnivalókat: A kazánt 90 C maximális hőmérséklettel kell üzemeltetni és időnként ellenőrizni kell. A kazánt 65 C minimális visszatérő hőmérséklettel kell üzemeltetni. Ügyelni kell arra, hogy ez a hőmérséklethatár egy megfelelő berendezés segítségével betartható legyen. A kazánt csak olyan felnőtteknek szabad üzemeltetniük, akik jól ismerik az utasításokat és a kazán működését. Ügyeljen arra, hogy gyermekek felügyelet nélkül ne tartózkodjanak az üzemelő kazán közelében. Ne adjon folyadékokat a tűzhöz és ne használjon folyadékot a fűtőkazán teljesítményének növeléséhez. A hamut nem éghető anyagból készült és fedéllel ellátott tartályba töltse. Ne helyezzen éghető tárgyakat vagy anyagokat a (pl. petróleumot, olajat) a kazánra vagy annak közelébe (a biztonsági távolságon vagy a minimális távolságon belül). A kazán felületét csak a gyártó által szállított tisztítószerekkel tisztítsa. Ne üzemeltesse a kazánt samott téglák és elegendő víz nélkül. A samott tégláknak rés nélkül kell egymás mellett állniuk. Működés közben ne nyissa ki a tűztérajtót. A kazánt csak a hozzá tartozó szabályozókészülékkel üzemeltesse. Vegye figyelembe a kezelési útmutatót. A kazán üzemeltetőjének csak az alábbi tevékenységeket szabad végeznie: a kazán üzembe helyezése, a hőmérséklet beállítása a szabályozókészüléken, a kazán üzemen kívül helyezése, a kazán tisztítása. Minden más munkát arra feljogosított szervizvállalatnak kell elvégeznie. 4 Logano S (04/03)

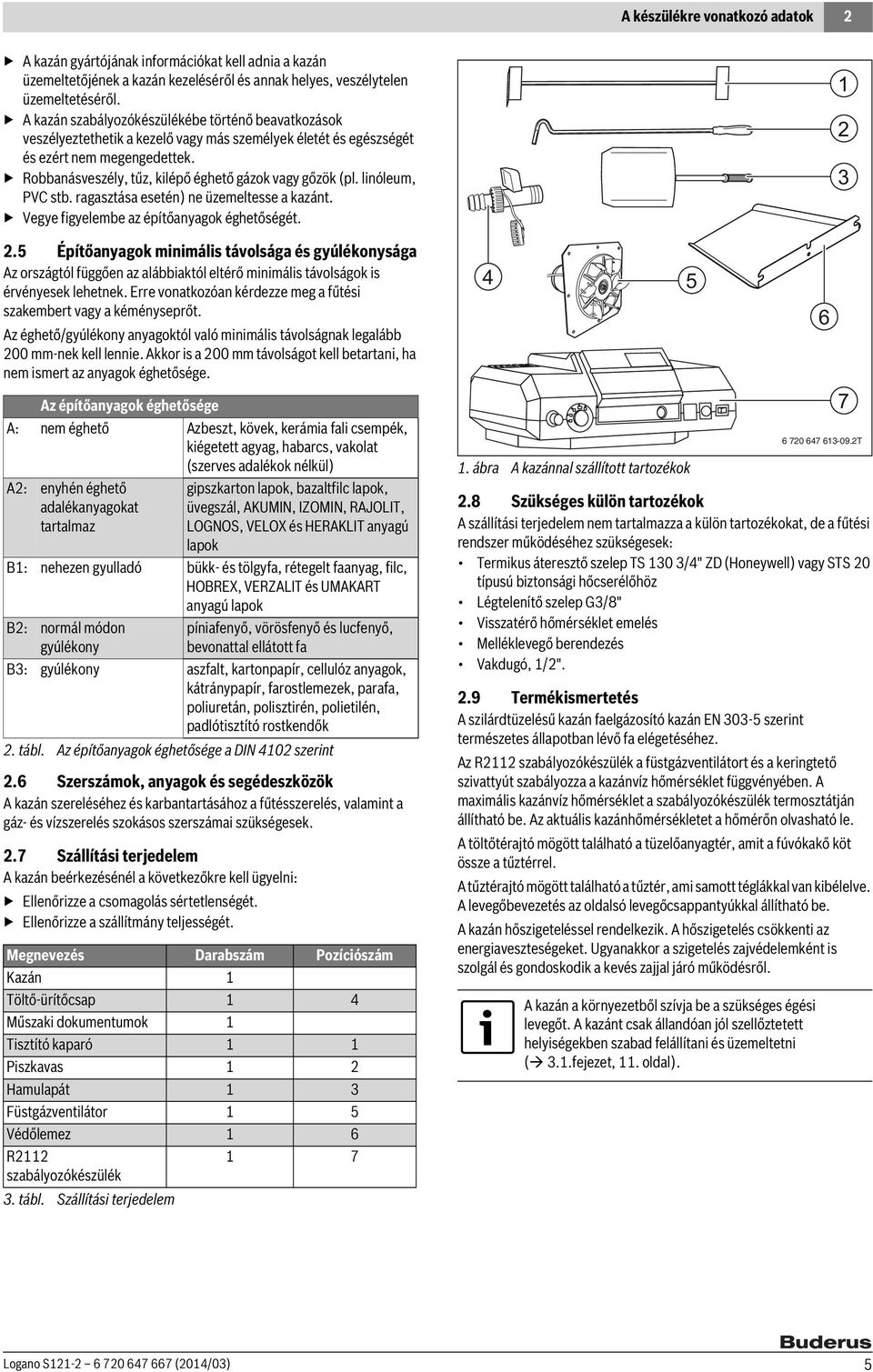

5 A készülékre vonatkozó adatok A kazán gyártójának információkat kell adnia a kazán üzemeltetőjének a kazán kezeléséről és annak helyes, veszélytelen üzemeltetéséről. A kazán szabályozókészülékébe történő beavatkozások veszélyeztethetik a kezelő vagy más személyek életét és egészségét és ezért nem megengedettek. Robbanásveszély, tűz, kilépő éghető gázok vagy gőzök (pl. linóleum, PVC stb. ragasztása esetén) ne üzemeltesse a kazánt. Vegye figyelembe az építőanyagok éghetőségét..5 Építőanyagok minimális távolsága és gyúlékonysága Az országtól függően az alábbiaktól eltérő minimális távolságok is érvényesek lehetnek. Erre vonatkozóan kérdezze meg a fűtési szakembert vagy a kéményseprőt. Az éghető/gyúlékony anyagoktól való minimális távolságnak legalább 00 mm-nek kell lennie. Akkor is a 00 mm távolságot kell betartani, ha nem ismert az anyagok éghetősége. Az építőanyagok éghetősége A: nem éghető Azbeszt, kövek, kerámia fali csempék, kiégetett agyag, habarcs, vakolat (szerves adalékok nélkül) A: enyhén éghető adalékanyagokat tartalmaz gipszkarton lapok, bazaltfilc lapok, üvegszál, AKUMIN, IZOMIN, RAJOLIT, LOGNOS, VELOX és HERAKLIT anyagú lapok B: nehezen gyulladó bükk- és tölgyfa, rétegelt faanyag, filc, HOBREX, VERZALIT és UMAKART anyagú lapok B: normál módon gyúlékony píniafenyő, vörösfenyő és lucfenyő, bevonattal ellátott fa B3: gyúlékony aszfalt, kartonpapír, cellulóz anyagok, kátránypapír, farostlemezek, parafa, poliuretán, polisztirén, polietilén, padlótisztító rostkendők. tábl. Az építőanyagok éghetősége a DIN 40 szerint.6 Szerszámok, anyagok és segédeszközök A kazán szereléséhez és karbantartásához a fűtésszerelés, valamint a gáz- és vízszerelés szokásos szerszámai szükségesek..7 Szállítási terjedelem A kazán beérkezésénél a következőkre kell ügyelni: Ellenőrizze a csomagolás sértetlenségét. Ellenőrizze a szállítmány teljességét. Megnevezés Darabszám Pozíciószám Kazán Töltő-ürítőcsap 4 Műszaki dokumentumok Tisztító kaparó Piszkavas Hamulapát 3 Füstgázventilátor 5 Védőlemez 6 R 7 szabályozókészülék 3. tábl. Szállítási terjedelem 4. ábra A kazánnal szállított tartozékok.8 Szükséges külön tartozékok A szállítási terjedelem nem tartalmazza a külön tartozékokat, de a fűtési rendszer működéséhez szükségesek: Termikus áteresztő szelep TS 30 3/4" ZD (Honeywell) vagy STS 0 típusú biztonsági hőcserélőhöz Légtelenítő szelep G3/8" Visszatérő hőmérséklet emelés Melléklevegő berendezés Vakdugó, /"..9 Termékismertetés A szilárdtüzelésű kazán faelgázosító kazán EN szerint természetes állapotban lévő fa elégetéséhez. Az R szabályozókészülék a füstgázventilátort és a keringtető szivattyút szabályozza a kazánvíz hőmérséklet függvényében. A maximális kazánvíz hőmérséklet a szabályozókészülék termosztátján állítható be. Az aktuális kazánhőmérsékletet a hőmérőn olvasható le. A töltőtérajtó mögött található a tüzelőanyagtér, amit a fúvókakő köt össze a tűztérrel. A tűztérajtó mögött található a tűztér, ami samott téglákkal van kibélelve. A levegőbevezetés az oldalsó levegőcsappantyúkkal állítható be. A kazán hőszigeteléssel rendelkezik. A hőszigetelés csökkenti az energiaveszteségeket. Ugyanakkor a szigetelés zajvédelemként is szolgál és gondoskodik a kevés zajjal járó működésről. A kazán a környezetből szívja be a szükséges égési levegőt. A kazánt csak állandóan jól szellőztetett helyiségekben szabad felállítani és üzemeltetni ( 3..fejezet,. oldal) T Logano S (04/03) 5

6 A készülékre vonatkozó adatok ábra A kazán funkcionális elemei [ ] Töltőtérajtó [ ] Töltőtér [3] Fúvóka [4] Tűztér [5] Hamuvisszatartó tégla [6] Tűztérajtó [7] A begyújtó csappantyú karja [8] Füstgázcsonk [9] Begyújtó csappantyú [0] Biztonsági hőcserélő [] Védőlemez [] Füstgázventilátor [3] Samott téglák [4] Ellenőrző nyílás T 6 Logano S (04/03)

7 A készülékre vonatkozó adatok Kazánburkolat T 3. ábra A kazán burkolatelemei [] Baloldali oldalfal [] A kazán tetőburkolata [3] Jobb oldalfal [4] Felső homlokfal [5] Középső homlokfal [6] Alsó homlokfal Logano S (04/03) 7

8 A készülékre vonatkozó adatok.0 Méretek és műszaki adatok VK L B VL/RL SWT VL/RL SWT D AA MV MV H H VK H AA H RK/EL RK EL T 4. ábra A Logano S- csatlakozói és méretei [RK] Kazán visszatérő (R ½ ") [VK] Kazán előremenő (R ½ ") [MV] Termikus áteresztő szelep mérőhelye (R ½ ") [EL] Ürítés (R ½ ") [VL-SWT] Biztonsági hőcserélő előremenő (R ½ ") [RL-SWT] Biztonsági hőcserélő visszatérő (R ½ ") Kazántípus Rövidítés Mértékegység Kazánméret kw Hossz L mm Szélesség B mm Magasság szabályozókészülékkel H mm 57 3 Ø Füstgáz csatlakozás DAA mm 50 A füstgáz-csatlakozó magassága HAA mm Kazán előremenő magassága HVK mm 0 66 A kazán visszatérő/ürítő magassága HRK/EL mm 60 Biztonsági hőcserélő előremenő VLSWT mm G/" (R ½ ") Biztonsági hőcserélő visszatérő RLSWT mm G/" (R ½ ") Termikus áteresztő szelep mérőhelye MV mm G/" (R ½ ") 4. tábl. Méretek és csatlakozók 8 Logano S (04/03)

9 A készülékre vonatkozó adatok.0. Műszaki adatok Mértékegység Kazánméret/névleges hőteljesítmény kw Emisszióosztály a DIN szerint 3 Hatásfok % 78 Súly kg Víztartalom l A töltőtérajtó méretei, szélesség x magasság (a félkörben) mm 430 x x 80 A tüzelőanyag-töltőtér űrtartalma l A fahasábok maximális hossza (Ø 00 mm) mm Égési időtartam névleges teljesítménynél ) kb. h Fafogyasztás a kazán névleges teljesítményénél, a fa nedvessége < 5 % és 3 MJ/kg (bükkfa) kg/h 6,7 8 0,5 Megengedett üzemi nyomás bar 3 Szükséges szállítómagasság PA Maximális vizsgálati nyomás bar 4,5 Maximális kazánhőmérséklet C 90 Üzemi hőmérséklet C Minimális visszatérő hőmérséklet C 65 A biztonsági hőcserélő minimális átáramoltatási nyomása bar A biztonsági hőcserélő minimális térfogatárama l/perc Elektromos védelem típusa IP Elektromos teljesítményigény (külső fogyasztók nélkül) W tábl. Műszaki adatok ) Névleges leégési időtartam.0.3 A hidraulikus ellenállás diagramja Kazántípus.0. Füstgázértékek Kazántípus Mértékegység Füstgáz hőmérséklet (a füstgázcsőben) kb. )) C CO -tartalom %,6,7 6. tábl. Füstgázértékek ) A füstgáz hőmérséklet a környezeti feltételektől és a tisztasági állapottól függően magasabb is lehet. ) Nyitott begyújtó csappantyú esetén a füstgáz hőmérséklet jelentősen magasabb mbar ,0 0,50,00,50,00,50 3,00 m 3 5. ábra Hidraulikus ellenállás a térfogatáram függvényében T Logano S (04/03) 9

10 A készülékre vonatkozó adatok.0.4 Adattábla Az adattábla a kazán következő adatait tartalmazza: Adattábla Magyarázat Festbrennstoffkessel nach EN (07/3/EG) A kazán építési módja Ser._Nr. x xxx xxx xxx-xx-xxxx-xxxxxx Sorozatszám Typ: Logano S- Modell/kazántípus Wärmeleistung xx kw Hőteljesítmény (névleges teljesítmény) Zulässiger Betriebsdruck 3 bar Megengedett üzemi nyomás Kesselklasse entsprechend EN Kazánosztály az EN nek megfelelően Maximale Kesselwassertemperatur 90 C Maximális kazánvíz hőmérséklet Wasserinhalt xxx l Víztartalom Kesselgewicht xxx kg A kazán súlya (üresen) Brennstoff A (EN 303-5) mit Holzfeuchte w < 5 % Darabolt fa (hasábfa) Javasolt tüzelőanyag Netzspannung ~ 30V/50Hz Hálózati feszültség El. Leistungsaufnahme 80 W Elektromos teljesítményfelvétel El. Schutzart IP Elektromos védelem típusa Bosch Thermotechnik GmbH, D Wetzlar A gyártó címe 7. tábl. Adattábla 0 Logano S (04/03)

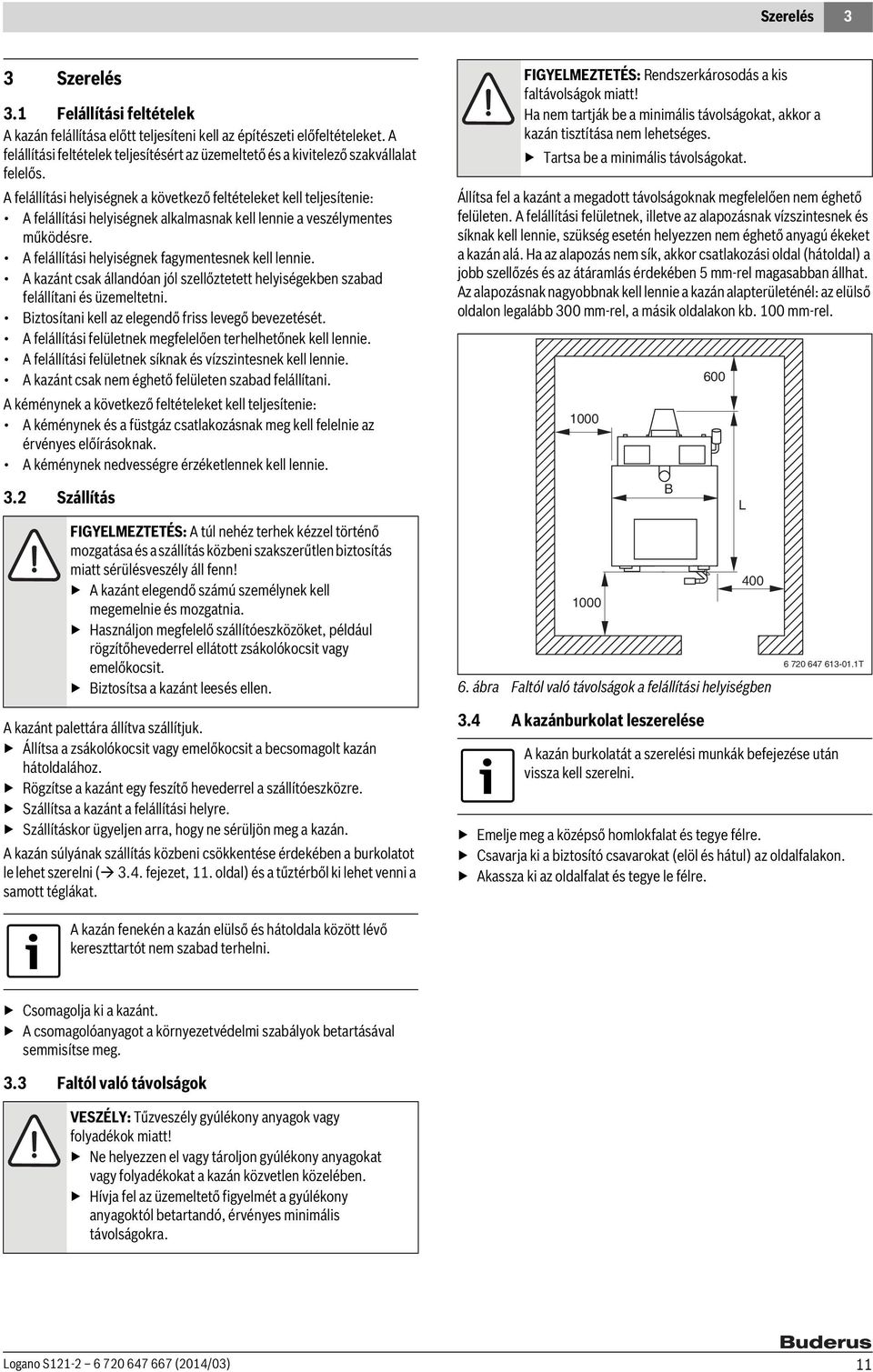

11 Szerelés 3 3 Szerelés 3. Felállítási feltételek A kazán felállítása előtt teljesíteni kell az építészeti előfeltételeket. A felállítási feltételek teljesítésért az üzemeltető és a kivitelező szakvállalat felelős. A felállítási helyiségnek a következő feltételeket kell teljesítenie: A felállítási helyiségnek alkalmasnak kell lennie a veszélymentes működésre. A felállítási helyiségnek fagymentesnek kell lennie. A kazánt csak állandóan jól szellőztetett helyiségekben szabad felállítani és üzemeltetni. Biztosítani kell az elegendő friss levegő bevezetését. A felállítási felületnek megfelelően terhelhetőnek kell lennie. A felállítási felületnek síknak és vízszintesnek kell lennie. A kazánt csak nem éghető felületen szabad felállítani. A kéménynek a következő feltételeket kell teljesítenie: A kéménynek és a füstgáz csatlakozásnak meg kell felelnie az érvényes előírásoknak. A kéménynek nedvességre érzéketlennek kell lennie. 3. Szállítás FIGYELMEZTETÉS: A túl nehéz terhek kézzel történő mozgatása és a szállítás közbeni szakszerűtlen biztosítás miatt sérülésveszély áll fenn! A kazánt elegendő számú személynek kell megemelnie és mozgatnia. Használjon megfelelő szállítóeszközöket, például rögzítőhevederrel ellátott zsákolókocsit vagy emelőkocsit. Biztosítsa a kazánt leesés ellen. A kazánt palettára állítva szállítjuk. Állítsa a zsákolókocsit vagy emelőkocsit a becsomagolt kazán hátoldalához. Rögzítse a kazánt egy feszítő hevederrel a szállítóeszközre. Szállítsa a kazánt a felállítási helyre. Szállításkor ügyeljen arra, hogy ne sérüljön meg a kazán. A kazán súlyának szállítás közbeni csökkentése érdekében a burkolatot le lehet szerelni ( 3.4. fejezet,. oldal) és a tűztérből ki lehet venni a samott téglákat. FIGYELMEZTETÉS: Rendszerkárosodás a kis faltávolságok miatt! Ha nem tartják be a minimális távolságokat, akkor a kazán tisztítása nem lehetséges. Tartsa be a minimális távolságokat. Állítsa fel a kazánt a megadott távolságoknak megfelelően nem éghető felületen. A felállítási felületnek, illetve az alapozásnak vízszintesnek és síknak kell lennie, szükség esetén helyezzen nem éghető anyagú ékeket a kazán alá. Ha az alapozás nem sík, akkor csatlakozási oldal (hátoldal) a jobb szellőzés és az átáramlás érdekében 5 mm-rel magasabban állhat. Az alapozásnak nagyobbnak kell lennie a kazán alapterületénél: az elülső oldalon legalább 300 mm-rel, a másik oldalakon kb. 00 mm-rel ábra Faltól való távolságok a felállítási helyiségben 3.4 A kazánburkolat leszerelése Emelje meg a középső homlokfalat és tegye félre. Csavarja ki a biztosító csavarokat (elöl és hátul) az oldalfalakon. Akassza ki az oldalfalat és tegye le félre. B 600 A kazán burkolatát a szerelési munkák befejezése után vissza kell szerelni. L T A kazán fenekén a kazán elülső és hátoldala között lévő kereszttartót nem szabad terhelni. Csomagolja ki a kazánt. A csomagolóanyagot a környezetvédelmi szabályok betartásával semmisítse meg. 3.3 Faltól való távolságok VESZÉLY: Tűzveszély gyúlékony anyagok vagy folyadékok miatt! Ne helyezzen el vagy tároljon gyúlékony anyagokat vagy folyadékokat a kazán közvetlen közelében. Hívja fel az üzemeltető figyelmét a gyúlékony anyagoktól betartandó, érvényes minimális távolságokra. Logano S (04/03)

12 3 Szerelés.. VK MV MV 3. RK EL 8. ábra Hidraulikus csatlakozások kialakítása [] Ürítőcsap [] Vakdugó (külön rendelhető tartozék) 3.6 Biztonsági hőcserélő csatlakoztatása T 7. ábra A jobb oldalfal leszerelése 3.5 Hidraulikus csatlakozások kialakítása T VESZÉLY: Személyi sérülések és/vagy rendszerkárosodás túlmelegedés miatt! Csak működő termikus áteresztő szeleppel üzemeltesse a kazánt. A termikus áteresztő szelepnél mindig gondoskodjon a szükséges víznyomásról és a megfelelő hűtővízátfolyásról. Tájékoztassa ki a vevőt a termikus áteresztő szelep működéséről. VIGYÁZAT: Rendszerkárosodás tömítetlen csatlakozások miatt! A csatlakozóvezetékeket feszülésmentesen szerelje fel a kazán csatlakozóira. A kazánt előírt minimális visszatérő hőmérséklettel kell üzemeltetni ( 5. tábl., 9. oldal). Csatlakoztassa a vizet vezető vezetékeket az alábbiak szerint: Csatlakoztassa a visszatérőt az RK csatlakozóra. Csatlakoztassa az előremenőt a VK csatlakozóra. Szerelje be tömítetten a vakdugót [], valamint az ürítőcsapot []. Csatlakoztrassa a töltő- és ürítőcsapot (FE-csapot) az EL csatlakozóra. Zárja le az MV csatlakozót egy vakdugóval []. VESZÉLY: Az elszennyeződött ivóvíz veszélyezteti az egészséget! Az ivóvíz (pl. a fűtési rendszerből bekerülő víz miatti) szennyeződésének elkerülése érdekében tartsa be az adott országban érvényes előírásokat és szabványokat. Az EN 77 szabványt be kell tartani. A kazánok biztonsági hőcserélővel (hűtőhurok) vannak felszerelve. A helyes csatlakoztatás a 9. ábrán látható. A biztonsági hőcserélő előremenője és visszatérője szabadon megválasztható. Az ábra a kazán bal oldalán lévő biztonsági hőcserélő előremenőjének csatlakoztatását mutatja. A hűtővízelvezetést a lefolyó fölé kell vezetni ( 9. ábra, [6]). A termikus áteresztő szelepet a hűtővíz-bevezetés és a hőcserélőbe (hűtőhurokba) való belépés közé kell beszerelni. A termikus áteresztő szelep a biztonsági hőcserélővel együtt biztosítja a felesleges hő járulékos energia nélküli elvezetését. Így a kazán védve van a túlmelegedéstől (túlmelegedés elleni védelem). A termikus áteresztő szelepet az ivóvízhálózatra kell csatlakoztatni. A hűtővíz minimális nyomásának,0 bar-nak kell lennie az áteresztő szelepen (maximum 6,0 bar). Legalább l/perc térfogatáramnak kell rendelkezésre állnia. A hűtővíz-bevezetésnek és -elvezetésnek nem szabad elzárhatónak lennie. Ezen kívül a hűtővíz-elvezetésnek jól láthatónak kell lennie. Logano S (04/03)

13 Szerelés 3 Csatlakoztassa a hidraulikus kapcsolási rajznak megfelelően termikus áteresztő szeleppel (külön rendelhető tartozék) ellátva a biztonsági hőcserélőt Friss levegő VIGYÁZAT: Rendszerkárosodás hibás kezelés miatt! A helytelenül beállított primer vagy szekunder levegő a kazán túlmelegedését és megsérülését okozhatja. A primer és a szekunder levegő csappantyúját a kazán névleges teljesítményére kell beállítani. RL/VL-SWT MV VL/RL-SWT MV 5 6 A kazán levegő-bevezetése két független tartományra oszlik: a primer és a szekunder levegőre. Állítsa be a primer és a szekunder levegőt a kazánteljesítmény szerint. A primerlevegő-csappantyú beállítása A primerlevegő-csappantyút [5] a kazánteljesítménynek megfelelően kell beállítani, ill. kinyitni: T 9. ábra Biztonsági hőcserélő csatlakoztatása [] Ürítés [] Termikus áteresztő szelep mérőhelye [3] Termikus áteresztő szelep (külön rendelhető tartozék) [4] Hűtővíz-bevezetés [5] Hűtővíz-elvezetés [6] Lefolyó Szereljen be a hűtővíz-bevezetésbe a termosztatikus szelep elé egy szűrőt. A primerluftlevegő-csappantyú Kazánteljesítmény nyitási szöge ) kw 48 mm 6 kw 46,5 mm 3 kw teljesen nyitva 38 kw teljesen nyitva 8. tábl. A primerlevegő-csappantyú beállítása a kazánteljesítmény szerint ) A nyitási szög beállítása Bevezetett levegő és füstgáz csatlakozás VESZÉLY: Életveszély a felállítási helyiségben kialakuló oxigénhiány miatt! Gondoskodjon róla, hogy elegendő friss levegő jusson be a helyiségbe a szabadba nyíló nyílásokon keresztül. Hívja fel a berendezés üzemeltetőjének a figyelmét arra, hogy ezeknek a nyílásoknak nyitva kell maradniuk. FIGYELMEZTETÉS: Rendszerkárosodás a bevezetett levegőben lévő agresszív anyagok miatt! A klór- vagy fluorvegyületeket tartalmazó halogénezett szénhidrogének égés közben fokozott korróziót okoznak a kazánban. A bevezetett levegőnek agresszív anyagoktól mentesnek kell lennie. 0. ábra Az égési levegő bevezetése [] Nyitási szög [] Primer levegő [3] Szekunder levegő [4] Szekunderlevegő-csappantyú [5] Primerlevegő-csappantyú T A felállítási helyiségnek külső fallal kell határosnak lennie, hogy az égési levegő közvetlen bevezetése biztosított legyen. A frisslevegő-nyílásnak legalább 50 cm szabad és nem lezárható keresztmetszettel kell rendelkeznie. 4 5 A kazán a környezetből szívja be a szükséges égési levegőt. A kazánt csak állandóan jól szellőztetett helyiségekben szabad felállítani és üzemeltetni (.. fejezet, 4. oldal).. ábra Az égési levegő bevezetése [] Nyitási szög [] Primer levegő [3] Szekunder levegő [4] Szekunderlevegő-csappantyú [5] Primerlevegő-csappantyú T Logano S (04/03) 3

14 3 Szerelés A kazán kivitelétől függően eltérő lehet az elsődleges légcsappantyú külseje. A szekunderlevegő-csappantyú beállítása A szekunderlevegő-csappantyút ( 0. ábra, [4]) a kazánteljesítménynek megfelelően kell beállítani. kw 38 kw 3 kw 6 kw. ábra A szekunderlevegő-csappantyú beállítása a kazánteljesítmény szerint 3.7. A füstgázventilátor beszerelése T VESZÉLY: Életveszély elektromos áram miatt! A kazán forró elemei miatt megsérülhet az elektromos kábelek szigetelése. Ügyeljen arra, hogy az elektromos vezetékek ne érintkezzenek a forró elemekkel. FIGYELMEZTETÉS: Rendszerkárosodás a szakszerűtlen szerelés miatt! A csatlakozókábel megnyújtása, becsípődése vagy megtörése zavarokat okozhat a ventilátormotor működésében. Kerülje el a csatlakozókábel megnyújtását, becsípődését és megtörését. Ne akassza fel a ventilátormotort a csatlakozókábelnél fogva. Helyezze a motort egy, készenlétbe állított alátétre úgy, hogy a csatlakozókábelt ne érje terhelés T 3. ábra A ventilátor lapátkerekének felszerelése [] Központi anya (balos menet) [] Ventilátor-lapátkerék A füstgázventilátor a fűtőgázokat szívja el a kazánból. A füstgázventilátort a következőképpen kell beszerelni: Helyezze a füstgázventilátort a füstgázgyűjtőn ( 4. ábra, [5]) lévő tömítőzsinórra és csavarozza fel a szárnyas anyákkal ( 4. ábra, [7]). Szerelje fel a védőlemezt ( 4. ábra, [4]) a füstgázventilátor ( 4. ábra, [6]) fölé. Rögzítse fel a kábeltartót ( 4. ábra, [8]) a szárnyas anyával a füstgázgyűjtő ellenőrző nyílásához. Dugja bele a füstgázventilátor elektromos csatlakozódugóját ( 4.ábra, []) a 4-pólusú csatlakozó aljzatba ( 4. ábra, []). Ellenőrizze, hogy a központi anya fixen áll-e. Meghúzáshoz forgassa el balra a központi anyát. 4 Logano S (04/03)

15 Szerelés 3 3 VIGYÁZAT: Rendszerkárosodás a füstgázrendszer nem megfelelő szállítónyomása miatt! Tartsa be a műszaki adatok között megadott szükséges szállítónyomást. A maximális szállítónyomás határolásához szereljen be huzathatárolót/melléklevegő berendezést ábra A füstgázventilátor beszerelése [] Csatlakozó aljzat (4-pólusú) [] Elektromos csatlakozódugó [3] Kábeltartó külső csatlakozókhoz [4] Védőlemez [5] Füstgázgyűjtő [6] Füstgázventilátor [7] Szárnyas anya [8] Kábeltartó a füstgázventilátorhoz T Ajtóérintkező-kapcsoló Az ajtóérintkező-kapcsoló [] a töltőajtó minden kinyitásakor bekapcsolja a füstgázventilátort és így megakadályozza a fűtőgázok kilépését a felállítási helyiségbe. Az ajtóérintkező-csavart [] (az ajtóérintkező-kapcsolóval szemben a töltőajtóra szerelve) a gyártó már előre beállította. Az ajtóérintkező-kapcsoló elektromos csatlakoztatását a szabályozókészülék szerelési utasításában ismertetjük. A füstgázrendszer megfelelő szállítónyomása a kazán helyes működésének alapfeltételét képezi. A kémény lényeges mértékben befolyásolja a teljesítményt és a gazdaságosságot. Ezért a füstgáz csatlakozásnál a következőkre kell ügyelni: A kazánt a mindenkori helyi építési előírásoknak megfelelően és az engedélyező hatósággal egyeztetve kell csatlakoztatni. A kazánt csak előírásszerű szállítónyomással rendelkező füstgázrendszerre szabad csatlakoztatni ( 5. tábl., 9. oldal). A füstgázút méreteinek kiszámításához az összes névleges hőteljesítménynél fennálló füstgáztömegáramot kell használni (a hatásos kéménymagasság a kéménybe történő füstgázbevezetéstől számít). A kazánt csak nedvességre érzéketlen kéményre szabad csatlakoztatni. A 6. ábra ( 6. oldal) a melléklevegő berendezéssel történő előírásszerű csatlakozást mutatja. A füstgáz csatlakozás szerelésénél a következőket kell figyelembe venni: Szerelje fel a melléklevegő berendezést. A füstgáz csatlakozást tisztításra szolgáló ellenőrző nyílással ellátva kell szerelni. Rögzítse a füstgáz összekötő darabot a kazánra. A füstgáz összekötő darabot rövid úton, emelkedően kell vezetni a füstgázrendszerbe. Az eltérítéseket, leginkább a 90 -osakat, kerülni kell. Az összekötő darabokat megfelelő számú csavarral vagy szegeccsel kell rögzíteni és szükség esetén alá kell támasztani. 5. ábra Ajtóérintkező-kapcsoló [] Ajtóérintkező-csavar [] Ajtóérintkező-kapcsoló Füstgáz csatlakozás kialakítása T VESZÉLY: Életveszély a hibás füstgáz csatlakozás miatt A szakszerűtlenül végrehajtott füstgáz csatlakozás miatt fűtő- és füstgázok juthatnak a környezeti levegőbe. Ügyeljen arra, hogy a füstgázút méretezését és a füstgázrendszer csatlakoztatását csak képzett szakemberek végezzék. Légcsatorna Kazánteljesítmény típusa Ø 60 mm Ø 80 mm Ø 00 mm 6 Ø 60 mm Ø 80 mm Ø 00 mm Ø 0 mm 3 Ø 60 mm Ø 80 mm Ø 00 mm Ø 0 mm 38 Ø 80 mm Ø 00 mm Ø 0 mm 9. tábl. A kémény javasolt minimális magassága Minimális magasság min. 7 m min. 5 m min. 5 m min. 8 m min. 6 m min. 5 m min. 5 m min. 0 m min. 8 m min. 7 m min. 6 m min. 0 m min. 9 m min. 6 m Logano S (04/03) 5

16 3 Szerelés Rögzítse a hőmérséklet érzékelőket a nyomórugóval ( 8. ábra, [4]) T 6. ábra A melléklevegő berendezés helyzete [] A melléklevegő berendezés optimális helyzete a kéményfalban. 3.8 A hőmérséklet érzékelő felszerelése kazán felső oldalán A meglévő merülőhüvelyekben a következő hőmérséklet érzékelőket kell elosztani (maximum három darab merülőhüvelyenként): Kazánhőmérő Kazánvíz hőmérséklet szabályozó (TRK) Kazánvíz hőmérséklet határoló (TW) Biztonsági hőmérséklet határoló (STB) Vezesse be ütközésig a hőmérséklet érzékelőket ( 7. ábra, []) a merülőhüvelyekbe ( 7. ábra, []) a kazán felső oldalán ( 7. ábra, [3]) ábra A hőmérséklet érzékelők csatlakoztatása [] Hőmérséklet érzékelő [] Merülőhüvely [3] Kiegyenlítő rugó [4] Rögzítőrugó T A hőmérséklet érzékelők pontos hozzárendelését a szabályozókészülék szerelési utasításában találhatja meg. 3.9 Füstgáz hőmérséklet érzékelő beszerelése A füstgáz hőmérséklet érzékelőt a kazán füstgázgyűjtőjére kell szerelni. Ügyeljen arra, hogy a füstgáz hőmérséklet érzékelő laposan és teljes hosszában felfeküdjön a füstgázgyűjtőn és az érzékelő kapilláris csöve ne törjön meg a kazántesten. Vezesse az érzékelő kapilláris csövét a szabályozókészülék alsó oldalán lévő kábelátvezetőn át a kazán felső részének hőszigetelésén keresztül egészen a füstgázgyűjtőig. Vegye le a rögzítőlemezt [] a füstgázgyűjtőről [3]. Igazítsa be a füstgáz hőmérséklet érzékelőt []. Nyomja neki a füstgáz hőmérséklet érzékelőt a rögzítőlemezzel a füstgázgyűjtőnek. Szerelje rá a rögzítőlemezt a füstgázgyűjtőre T 7. ábra Csatlakoztatott hőmérséklet érzékelők [] Hőmérséklet érzékelő [] Merülőhüvely [3] Kazán felső része Tolja be a hőmérséklet érzékelőket ( 8. ábra, []) a merülőhüvelyek fenékig ( 8. ábra, []). Nyomja neki a hőmérséklet érzékelőket egy kiegyenlítő rugóval ( 8. ábra, [3]) a merülőhüvelyek falának. Ne törje meg a kapilláris csöveket. 6 Logano S (04/03)

17 Szerelés 3 Csatlakoztassa a tömlőt a vízcsapra. Húzza rá a vízzel telt tömlőt a töltő- és ürítőcsap tömlőcsatlakozójára és rögzítse tömlőbilinccsel. Állítsa be a tágulási tartály előnyomását. Nyissa ki a töltő- és ürítőcsapot. Töltse fel lassan a kazánt. Közben figyelje a manométeren a kijelzést ábra Füstgáz hőmérséklet érzékelő beszerelése [] Füstgáz hőmérséklet érzékelő. [] Rögzítőlemez [3] Füstgázgyűjtő T 3.0 A kazán feltöltése fűtővízzel és a tömítettség ellenőrzése VESZÉLY: Személyi sérülések és/vagy rendszerkárosodás a tömörségvizsgálat során fellépő túlnyomás miatt! Nagy nyomás esetén a nyomáskapcsolók, a szabályozó és biztonsági berendezések és a tárolók megsérülhetnek. Feltöltés után végezze el a kazán nyomáspróbáját a biztonsági szelep megszólalási nyomásának megfelelő nyomással. Vegye figyelembe a beépített komponensek maximális nyomását. Ügyeljen arra, hogy nyomáspróba után minden nyomáskapcsoló, szabályozó és biztonsági berendezés helyesen működjön T 0. ábra Nyomásmérő [] Piros mutató [] Nyomásmérő mutatója [3] Zöld jelölés Ha a nyomás elérte a kívánt üzemi nyomást, akkor zárja el a vízcsapot és a töltő- és ürítőcsapot. Légtelenítse a fűtési kazánt a fűtőtesteken lévő légtelenítő szelepeken. Ha a légtelenítés miatt esik az üzemi nyomás, akkor fűtővizet kell utántölteni. A helyi előírások szerint végezzen tömörségvizsgálatot. A tömörségvizsgálat után gondoskodjon az összes üzemen kívül helyezett alkotóelem működőképessé tételéről. Ha a kazán tömörségvizsgálata megtörtént és nincs szivárgás, akkor állítsa be a helyes üzemi nyomást. Ügyeljen arra, hogy minden nyomáskapcsoló, szabályozó és biztonsági berendezés helyesen működjön. Húzza le a tömlőt a töltő- és ürítőcsapról. Jegyezze be az üzemi nyomást és a vízminőséget a kezelési útmutatóba. VIGYÁZAT: Az elszennyeződött ivóvíz veszélyezteti az egészséget! Az ivóvíz szennyeződésének elkerülése érdekében feltétlenül tartsa be az adott országban érvényes előírásokat és szabványokat. Az EN 77 szabványt be kell tartani. ÉRTESÍTÉS: Rendszerkárosodás a helytelen vízminőség miatt. A vízminőség függvényében a korrózió és kazánkő képződése miatt károsodhat a fűtési rendszer. Vegye figyelembe a tervezési dokumentációk és a katalógus töltő- és pótvízre vonatkozó követelményeit. A fűtési rendszer feltöltését és ellenőrzését a zárt fűtési rendszer példáján ismertetjük. Nyitott fűtési rendszereknél a helyi előírások szerint kell eljárni. Logano S (04/03) 7

18 4 Elektromos csatlakozás 4 Elektromos csatlakozás VESZÉLY: Életveszély elektromos áram miatt! Elektromos munkákat csak a megfelelő szakképzettség birtokában szabad végezni. A készülékek kinyitása előtt minden pólust megszakítva kapcsolja le a hálózati feszültséget és biztosítsa véletlen visszakapcsolás ellen. Vegye figyelembe a szerelési előírásokat. Ügyeljen arra, hogy az elektromos vezetékek ne érintkezzenek a forró elemekkel. FIGYELMEZTETÉS: Kazán- vagy rendszerkárosodás hibás termosztátok miatt! Ne törje meg a termosztátok kapilláris csöveit. A kazán elektromos csatlakoztatását, valamint a szabályozókészülék szerelését az R típusú szabályozókészülék szerelési utasításában ismertetjük. A kazánt csak az R típusú szabályozókészülékkel szabad üzemeltetni. Szerelje fel a kazán tetőburkolatát. Helyezze a szigetelésre az elektromos vezetékeket és az érzékelővezetékeket. Vezesse az elektromos vezetékeket és az érzékelő-vezetékeket a nyíláson keresztül a burkolatlemez felső oldalára. Vezesse át a külső csatlakozók elektromos vezetékeit a burkolatlemez hátoldalán lévő kábeltartón. Helyezze rá a felső burkolatlemezre a szabályozókészüléket ( A szabályozókészülék szerelési utasítása). Szerelje fel a felső burkolatlemezt. 5 Üzembe helyezés Mielőtt üzembe helyezi a fűtési rendszert, olvassa el a "Használható tüzelőanyagok" és az "A fűtési rendszer kezelése" c. fejezetet kezelési útmutatóban. 5. Üzembe helyezés előtti teendők VESZÉLY: Sérülésveszély a nyitott kazánajtók miatt! Működés közben ne nyissa ki a kazán tűztérajtaját. VESZÉLY: Sérülésveszély a füstgázgyűjtő magas hőmérséklete miatt! Működés közben ne érintse meg a füstgázgyűjtőt. FIGYELMEZTETÉS: Rendszerkárosodás szakszerűtlen üzemeltetés miatt! Az elegendő mennyiségű víz nélküli üzembe helyezés tönkreteszi a berendezést. Mindig elegendő vízzel üzemeltesse a kazánt. Személyes biztonsága érdekében üzembe helyezés előtt ügyeljen a következőkre: Az áramellátás megszakadása vagy kikapcsolt füstgázventilátor esetén a begyújtó csappantyú kinyitása után csak nagyon óvatosan nyissa ki a töltőajtót. A kazán felügyelet nélküli üzemeltetése nyitott ajtóval nem megengedett. Gyújtásgyorsítóknak a kazánban történő használata tilos. Az üzembe helyezés előtt ellenőrizze a következő berendezések és rendszerek előírásszerű csatlakoztatását és működését: A fűtési rendszer tömítettsége (füstgáz- és vízoldali) Füstgázrendszer és füstcsőcsatlakozó A szabályozókészülék csatlakozói és az érzékelők helyzete A samott téglák helyzete a tűztérben ( 6.3. fejezet, 5. oldal). Ellenőrizze az ajtóérintkező-kapcsoló helyes működését. Végezze el a primer és a szekunder levegő kazánteljesítmény szerinti beállítását ( fejezet, 3. oldal). 8 Logano S (04/03)

19 Üzembe helyezés 5 5. Első üzembe helyezés VESZÉLY: Életveszély kéménytűz miatt! Az első üzembe helyezés előtt ellenőriztesse az engedélyező hatósággal a füstgázrendszert. Ellenőrizze a füstgázcső tömítettségét. Az kazánon ne végezzen semmilyen szerkezeti változtatást. FIGYELMEZTETÉS: Rendszerkárosodás vagy sérülésveszély a helytelen üzembe helyezés miatt! A kazán belsejében lévő rossz helyzetű vagy hiányzó samott téglák a kazán sérülését vagy tönkremenetelét okozhatják. A készüléket arra feljogosított szakszerviz állítsa fel, illetve helyezze át. Első üzembe helyezés előtt ellenőrizze a samott téglák helyzetét a kazán belsejében ( 6.3. fejezet, 5. oldal és 3. ábra, 5. oldal). FIGYELMEZTETÉS: Rendszerkárosodás hibás kezelés miatt! Tájékoztassa a vevőt vagy a berendezés üzemeltetőjét a berendezés kezeléséről. FIGYELMEZTETÉS: Rendszerkárosodás a minimális visszatérő hőmérséklet be nem tartása miatt! Első üzembe helyezésnél állítsa be a minimális visszatérő hőmérsékletet és ellenőrizze azt a kazán visszatérőjén (.0. fejezet, 8. oldal). Ellenőrizze az első üzembe helyezés előtt, hogy a fűtési rendszer fel van-e töltve vízzel és légtelenítették-e. Paraméterezze a szabályozókészüléket a rendszer speciális adottságainak megfelelően. Ellenőrizze az első üzembe helyezés előtt, hogy a elegendő-e a nyomás a termikus áteresztő szelep számára ( 6.5. fejezet, 6. oldal). Ellenőrizze a termikus áteresztő szelepet ( 6.5. fejezet, 6. oldal). A kazán begyújtása előtt kapcsolja be a Logamatic szabályozókészüléket. A kazán begyújtásához és kezeléséhez vegye figyelembe a kezelési útmutatót. Logano S (04/03) 9

20 5 Üzembe helyezés 5.3 Üzembe helyezési jegyzőkönyv Üzembe helyezési munkák oldal Mért értékek Megjegyzések Töltse fel a fűtési rendszert és ellenőrizze a csatlakozások tömítettségét. Jegyezze be az üzemi nyomásokat és a vízminőséget a kezelési útmutatóba. 7 bar A fűtési rendszer töltési nyomása Üzemi nyomás létrehozása Fűtési rendszer légtelenítése A biztonsági szelep ellenőrzése A tágulási tartály előnyomásának beállítása ( a tágulási tartály dokumentációja bar Ellenőrizze a füstgáz csatlakozást helyes szerelés és tömítettség szempontjából. Van levegőbevezető nyílás és nincs lezárva. Kazánajtók tömítettsége ellenőrizve? 3 Biztonsági hőcserélő és termikus áteresztő szelep elzáró nélkül csatlakoztatva? Áteresztő szelep működése ellenőrizve? Áramlási nyomás Átfolyási mennyiség,, 6 Hőmérséklet érzékelő helyesen beszerelve? 6 bar l/perc Ellenőrizze a szabályozókészülék csatlakozóit és az érzékelők helyzetét ( A szabályozókészülék dokumentációja). A szabályozókészülék beállításai össze vannak hangolva a rendszerrel és külön lapont dokumentálták őket? Ellenőrizze a samott téglák helyzetét a tűztérben. 5 Primer és szekunder levegő beállítva? 3 Állítsa be a minimális visszatérő hőmérsékletet és ellenőrizze azt a kazán visszatérőjén. A melléklevegő berendezés be van szerelve és beállítása a következő: Ellenőrizze a füstgázrendszert, végezze el és dokumentálja a füstgázmérést. Füstgáz hőmérséklet Szállítónyomás Az üzemeltető tájékoztatása, műszaki dokumentumok átadása A szakszerű üzembe helyezés igazolása C PA C PA 0. tábl. Üzembe helyezési jegyzőkönyv cégbélyegző/aláírás/dátum 0 Logano S (04/03)

21 Karbantartás és tisztítás 6 6 Karbantartás és tisztítás FIGYELMEZTETÉS: Rendszerkárosodás a szakszerűtlen karbantartás miatt! A kazán hiányos vagy szakszerűtlen karbantartása a kazán meghibásodásához vagy tönkremeneteléhez és a garanciális igény elvesztéséhez vezethet. Gondoskodjon a fűtési rendszer rendszeres, átfogó és szakember által végzett karbantartásáról. Tisztítás után ellenőrizze a samott téglák helyzetét. Távolítsa el rendszeresen a hamut a fűtőkazánból. FIGYELMEZTETÉS: Rendszerkárosodás a hiányos karbantartás és tisztítás miatt! A töltőtérben lévő nagyobb mennyiségű hamu a kazán túlmelegedéséhez és sérüléséhez vezethet. Távolítsa el rendszeresen a hamut a fűtőkazánból. Legalább hetente egyszer tisztítsa ki a kazánt. FIGYELMEZTETÉS: A helytelen kezelés és tisztítás veszélyezteti az egészséget! A tűztérajtó fűtés közbeni kinyitása fűtőgázok ellenőrizetlen kilépéséhez vezet. A tűztérajtót csak nem égő és hideg kazán esetén szabad kinyitni. Karbantartáskor és tisztításkor viseljen védőkesztyűt. A fűtési rendszer rendszeres, szakember által végzett karbantartásával megőrizheti annak hatásfokát, garantálhatja a nagy üzembiztosságot és a környezetbarát égést. Az ellenőrzési és karbantartási jegyzőkönyv a 7. oldalon található. Kínáljon fel ügyfelének éves vagy igényfüggő karbantartási és ellenőrzési szerződést. Azokat a tevékenységeket, amelyeket a szerződésnek le kell fednie, az ellenőrzési és karbantartási jegyzőkönyvekben soroltuk fel. Csak a gyártó eredeti alkatrészeit használja. A nem a gyártó által szállított alkatrészek miatt bekövetkezett károkért a gyártó semmilyen felelősséget nem vállal. 6. A kazán tisztítása VIGYÁZAT: Rendszerkárosodás helytelen kezelés miatt! Kerülje a téglák megsérülését. Ne tisztítsa a samott téglákat drótkefével. A fűtési rendszer tisztítása a fa minőségétől és a környezeti feltételektől függ. A fűtőkazán belső falain és a samott téglákon keletkező korom- és hamulerakódások lecsökkentik a hőátadást. A faelgázosító kazán működése közben kevesebb hamu keletkezik, mint a hagyományos kazánoknál. Ennek ellenére a faelgázosító kazánoknál is növeli az elégtelen tisztítás a tüzelőanyag-fogyasztást és környezetterheléssel járhat. A rendszeres tisztítás biztosítja a kazánteljesítményt. Tisztítási intervallumok ) naponta hetente havonta félévente Fúvóka X Tűztér X A töltőtér belső falai X A tűztér fűtőfelületei X Füstgázgyűjtő X Füstgázventilátor X. tábl. Tisztítási intervallumok ) A tisztítási intervallumokat össze kell hangolni a helyi adottságokkal (fa, használati időtartam stb.) és a használati feltételekkel. Az égési folyamat közben keletkező hamu leginkább a töltőtérben lévő samott téglákon rakódik le. Jóllehet, a pirolitikus égésnél lényegesen kevesebb és finomabb hamu keletkezik, mint a klasszikus kazánoknál, a töltőteret és a tűzteret rendszeresen, 3 naponta ki kell tisztítani. A kazán tisztításához való tartozékok a szállítási terjedelemben találhatók (. ábra, 5. oldal): egy kaparó egy piszkavas egy hamulapát. A tömítetlen ajtók és tisztítónyílások fals levegő bevezetése miatt nagy hatással vannak az égésre és a kazánteljesítményre. A megfelelő tisztítási munkáknál feltétlenül ügyelni kell a nyílások lehető legjobb tömítéséről. Ellenőrizze rendszeresen az ajtótömítéseket sérülések és elegendő rugalmasság szempontjából. Mindig a fűtés megkezdése előtt és csak kihűlt tűztér mellett végezze a tisztítást. Logano S (04/03)

22 6 Karbantartás és tisztítás 6.. Naponkénti tisztítás Az égési maradékokat naponta el kell távolítani a tűztérből. A cm-nél magasabb égési maradékokat el kell távolítani a töltőtérből. Nyissa ki a töltőtérajtót. Ellenőrizze a töltőtér szennyezettségét és szükség esetén tisztítsa meg. Ellenőrizze a védőlemezek nyílásainak szennyezettségét (jobbra és balra fent) a töltőtérben T. ábra A védőlemezek nyílásainak ellenőrzése [] Védőlemez Söpörje az égési maradékokat a fúvókán keresztül tűztérbe T 3. ábra Hamu eltávolítása Tisztítsa meg a tűztér belső falait. Helyezze be a hamuvisszatartó téglát. 6.. Hetenkénti tisztítás A töltőtér falait és a tűztér fenekét hetente meg kell tisztítani. Tisztítsa meg a töltőteret és a tűzteret. Távolítsa el a töltőtér és a tűztér falain lévő lerakódásokat a kaparóval T. ábra A töltőtér tisztítása Ne töltsön forró hamut műanyag és hulladékgyűjtő kukákba T 4. ábra A lerakódások eltávolítása Ha sok hamu van a samott téglák alatt: Vegye ki a samott téglákat a tűztér fenekéből (A tűztér tetején lévő samott téglákat csak le kell söpörni és nem kell kivenni őket!). Nyissa ki a tűztérajtót. Távolítsa el a hamuvisszatartó téglát ( 3. ábra, [4], 5. oldal). Távolítsa el a égési maradványokat a hamulapáttal a tűztérből T 5. ábra A samott téglák kivétele Tisztítsa meg a tűzteret egy kéziseprűvel. Helyezze vissza a samott téglákat a helyükre ( 3. ábra, 5. oldal). Ügyeljen arra, hogy a samott téglákat rés nélkül helyezze vissza. Logano S (04/03)
