EJE KmS 16. Használati utasítás

Átírás

1 EJE KmS Használati utasítás U

2 Előszó z ipari targonca biztonságos üzemeltetéséhez elengedhetetlenül szükségesek azok az ismeretek, amelyeket a jelen EREDETI ÜZEMELTETÉSI UTSÍTÁS ismertet. z anyag rövid és áttekinthető ormában közli az inormációkat. z egyes ejezetek betűrendben kerültek elrendezésre. Valamennyi ejezet az 1. oldallal kezdődik. z egyes lapokat a ejezet betűjele és az oldalszám azonosítja. Példa: a B 2 oldal a B ejezetben a második oldalt jelenti. jelen üzemeltetési utasításban különböző targoncatípusok kerültek dokumentálásra. kezelés és a karbantartási munkák kivitelezése során ügyelni kell arra, hogy az adott targoncára vonatkozó előírásokat vegyék igyelembe. m biztonságtechnikai útmutatásokat és a ontos megjegyzéseket a következő szimbólumok jelzik: Olyan biztonságtechnikai megjegyzések előtt áll, amelyeket be kell tartani a személyi sérüléses balesetek elkerülése érdekében. Olyan útmutatások előtt áll, amelyeket be kell tartania, hogy elkerülje az eszközök veszélyeztetését. Általános útmutatások és magyarázatok előtt áll. t o gép alapelszereltségéhez tartozó elemeket jelzi. z extra elszereltséget jelöli. Készülékeinket olyamatosan továbbejlesztjük. Kérjük megértésüket, hogy enn kell tartanunk magunknak a jogot a orma, a elszereltség és a technika módosítására. z üzemeltetési útmutató tartalmából ezért nem vezethetők le a készülék bizonyos tulajdonságaira vonatkozólag támasztott igények. Szerzői jog jelen üzemeltetési útmutató szerzői joga a JUNGHEINRICH G tulajdonában marad. Jungheinrich ktiengesellschat m Stadtrand Hamburg - NÉMETORSZÁG Teleon: +49 (0) 40/ H

3 0108.H

4 Tartalomjegyzék B Előírás szerinti alkalmazás Járműleírás 1 jármű használatának leírása... B 1 2 Szerkezeti csoportok... B EN szabványok... B lkalmazási eltételek... B 3 3 Ismertetőjelek helye és típustáblák... B Típustábla, jármű... B 5 C Szállítás és első üzembe helyezés 1 Felrakodás daruval... C 1 2 Első üzembe helyezés... C 1 3 jármű önmeghajtás nélküli mozgatása... C 2 D kkumulátor - karbantartás, újratöltés, csere 1 savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok... D 1 2 kkumulátortípusok... D 2 3 z akkumulátort kivétele... D 2 4 z akkumulátor eltöltése... D 3 5 z akkumulátor ki- és beszerelése.... D 4 6 Kombinált műszer (o)... D 5 E targonca kezelése 1 targonca kezelésére vonatkozó biztonsági rendszabályok... E 1 2 kezelő és jelzőelemek leírása... E 2 3 jármű üzembehelyezése... E 4 4 Munkavégzés a targoncával... E menetelésre vonatkozó biztonsági rendszabályok... E Vezetés, kormányzás, ékezés... E Rakományegységek elvétele és lerakása... E Komisszionálás a 2. szintig (o)... E jármű biztosított leállítása... E 11 5 Zavarelhárítás... E 11 I 1

5 F targonca karbantartása 1 Üzembiztonság és környezetvédelem... F 1 2 targonca karbantartására vonatkozó biztonsági előírások... F 1 3 Szervizelés és átvizsgálás... F 3 4 Karbantartási ellenőrzőlista... F 4 5 Kenési terv... F Üzemeltetéshez szükséges anyagok... F 7 6 Karbantartási útmutatások... F jármű előkészítése a karbantartási és enntartási munkákhoz.... F z akkumulátoredél kinyitása... F homlokburkolat kinyitása... F Ellenőrizze a hidraulikaolaj szintjét.... F Ellenőrizze az elektromos biztosítékokat....f Újabb üzembe helyezés... F 11 7 targonca üzemen kívül helyezése... F z üzemen kívül helyezést megelőző tennivalók... F z üzemen kívül helyezés alatti tennivalók... F Újabb üzembe helyezés a tárolást követően... F 12 8 Időközi és szokatlan jelenségek utáni biztonsági ellenőrzések (D: UVV-ellenőrzés VBG 36 szerint)... F 12 I 2

6 Előírás szerinti alkalmazás z Ipari targoncák rendeltetés- és szabályszerű használatára vonatkozó irányelvek (VDM) vonatkozó részeit tartalmazza az útmutató, amelyeket mindig igyelembe kell venni, együtt a helyi előírásokkal. Ezen üzemeltetési utasításban leírt targonca olyan berendezés, amely egységrakományok emelésére és szállítására alkalmas. targoncákat az útmutatóban leírtak szerint kell használni, kezelni, és karbantartani. Bármilyen más használati mód helytelen, az személyi sérülésekhez, a targonca és más értékek károsodásához vezethet. Mindenek előtt eltétlen el kell kerülni a targonca túlterhelését, melyet túlsúlyos, vagy nem egyenletesen elrendezett rakományok elvétele idézhet elő. Kötelező a targoncára rögzített adattáblán vagy terhelési diagramon eltüntetett maximális megengedett terhelhetőség értékének a betartása. targoncát sem tűzveszélyes, robbanásveszélyes környezetben, sem korróziót okozó vagy erős portartalmú környezetben nem szabad üzemeltetni. m z üzemeltető kötelezettségei: Üzemeltetőként az útmutatóban az a természetes vagy jogi személyt értendő, aki a targoncát saját maga használja, vagy azt az irányítása alatt használják mások. Speciális esetekben (pl. lízingelés, kölcsönzés) az üzemeltető az a személy, akire ezen üzemeltetési kötelezettségek vonatkoznak a tulajdonos és a targonca használója között létrejött szerződéses megállapodásnak megelelően. z üzemeltetőnek eltétlen biztosítania kell, hogy a targoncát csak megelelő módon használják úgy, hogy az ne jelentsen életveszély, balesetveszélyt használójára illetve külső személyre nézve. Továbbmenve külön igyelmet kell ordítani a baleset megelőzési előírások, különleges biztonságtechnikai rendszabályok, valamint az üzemeltetési, karbantartási és javítási útmutatások betartására. z üzemeltető kötelessége biztosítani, hogy valamennyi gépkezelő olvassa el és értse meg a Kezelési útmutatóban oglaltakat. Ezen üzemeltetési utasítás igyelmen kívül hagyásával szavatosságunk megszűnik. Ugyanez érvényes, ha a gyártó-vevőszolgálatának egyetértése nélkül vevő és/vagy egy harmadik él, nem szakszerű munkát végez a garancia tárgyán. Kiegészítő tartozékok elszerelése: Olyan kiegészítő elszerelések rá-, illetve beépítése, amelyek kihatással vannak a targonca működésére, vagy kiegészítik azt, csak a gyártó írásos engedélye alapján történhet. Ha szükséges a helyi hatóságok jóváhagyásával is rendelkezni kell. Mindamellett a hatóságok jóváhagyása nem helyettesíti a gyártó engedélyét H 1

7 H

8 B Járműleírás 1 jármű használatának leírása jármű egy vezetőállással ellátott elektromos rúdemelőtargonca háromkerekes kivitelben. mely rakományok egyenletes talajon történő szállítására és komisszionálására használható. Nyílt padlóra elekvő, vagy a terhelt kerekek alatti területen kívüli kereszt irányú deszkákkal, vagy gördülő kocsival ellátott raklapokat lehet a géppel elvenni. Kiegészítő elszerelésként egy az ülés háttámlájában lévő harmadik lépcsőre és az akkumulátorházra ellépve elérhető a második komisszionálási színt. 600 mm-es tehersúlypont-távolság esetén a teherbíróképesség 1600 kg. B 1

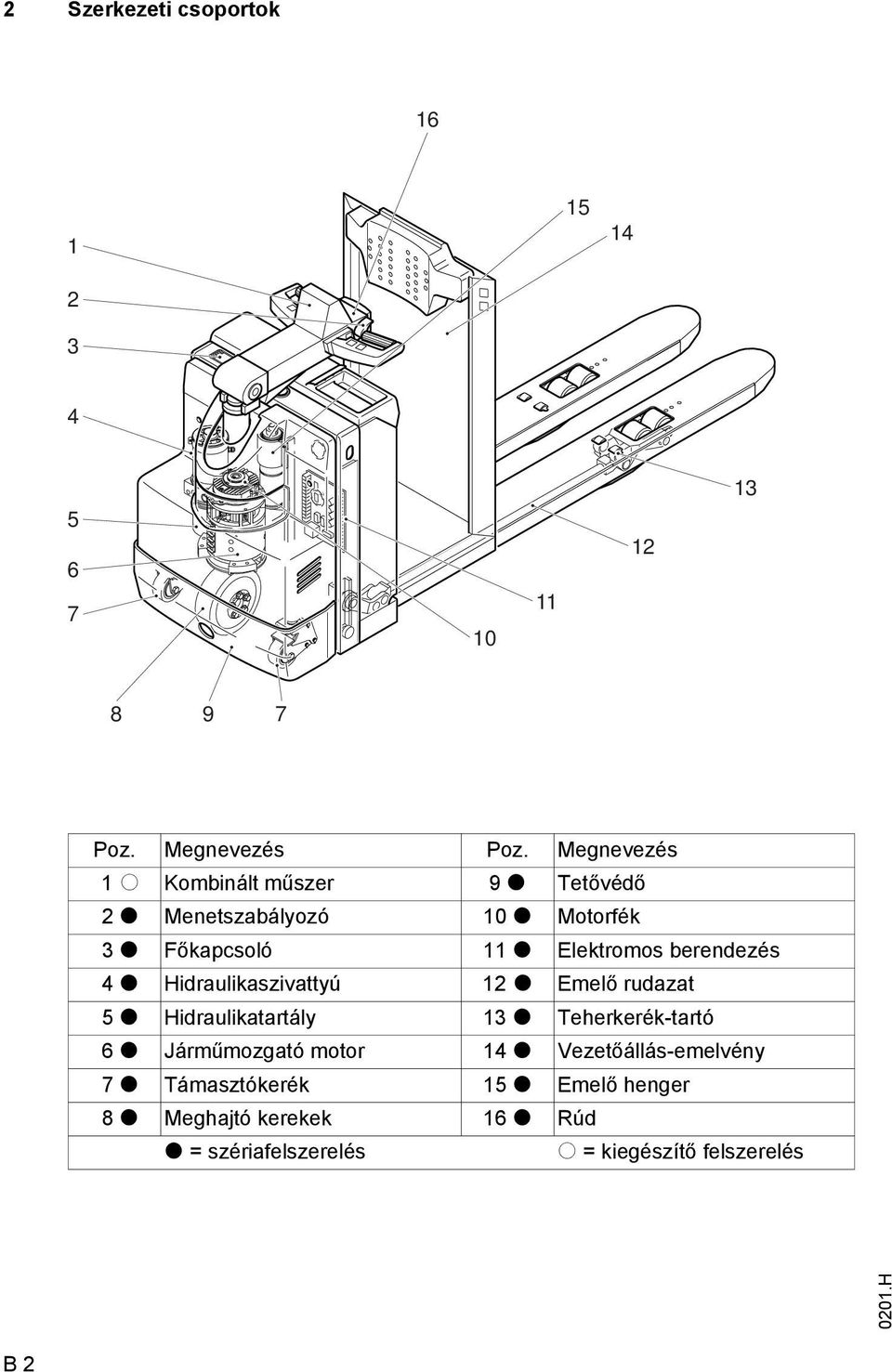

9 2 Szerkezeti csoportok Poz. Megnevezés Poz. Megnevezés 1 o Kombinált műszer 9 t Tetővédő 2 t Menetszabályozó 10 t Motorék 3 t Főkapcsoló 11 t Elektromos berendezés 4 t Hidraulikaszivattyú 12 t Emelő rudazat 5 t Hidraulikatartály 13 t Teherkerék-tartó 6 t Járműmozgató motor 14 t Vezetőállás-emelvény 7 t Támasztókerék 15 t Emelő henger 8 t Meghajtó kerekek 16 t Rúd t = szériaelszerelés o = kiegészítő elszerelés B 2

10 2.1 EN szabványok Folyamatos zajszint: 66 db () Munkaterületen a pren szerint kiértékelve, összhangban az ISO 4871-gye. olyamatos zajszint a szabvány szerinti átlagérték és igyelembe kell venni a zajszintet menetelésnél, emelésnél és süllyesztésnél. zajszintet a kezelő ülénél kell mérni. Vibráció: 0,62 m/s 2 Munkaterületen a pren szerint kiértékelve kezelési pozícióban a testre ható rezgésgyorsulás a szabvány szerinti lineárisan ősszegzett, súlyozott gyorsulás üggőleges irányban. rezgésgyorsulás állandó sebesség mellett a küszöbön történő áthaladáskor kerül kiértékelésre. Elektromágneses megelelőség (EMV) gyártó igazolja az elektromágneses zavarkibocsátás és zavarstabilitás határértékeinek betartását, valamint a pren szerinti statikus elektromosság kisülés és az ott megnevezett normatív utasítások vizsgálatát. z elektromos és elektronikus alkotóelemekben, és ezek elhelyezésében történő bárminemű változtatáshoz a gyártó írásbeli engedélye szükséges. 2.2 lkalmazási eltételek Környezeti hőmérséklet - normálkivitel esetén: 5 C do 40 C Állandó 5 C alatti homérsékleten vagy hutoházban való használat ill. szélsoséges homérséklet vagy légnedvességváltozás esetén az önjáró targoncák speciális elszereltség és engedély szükséges. B 3

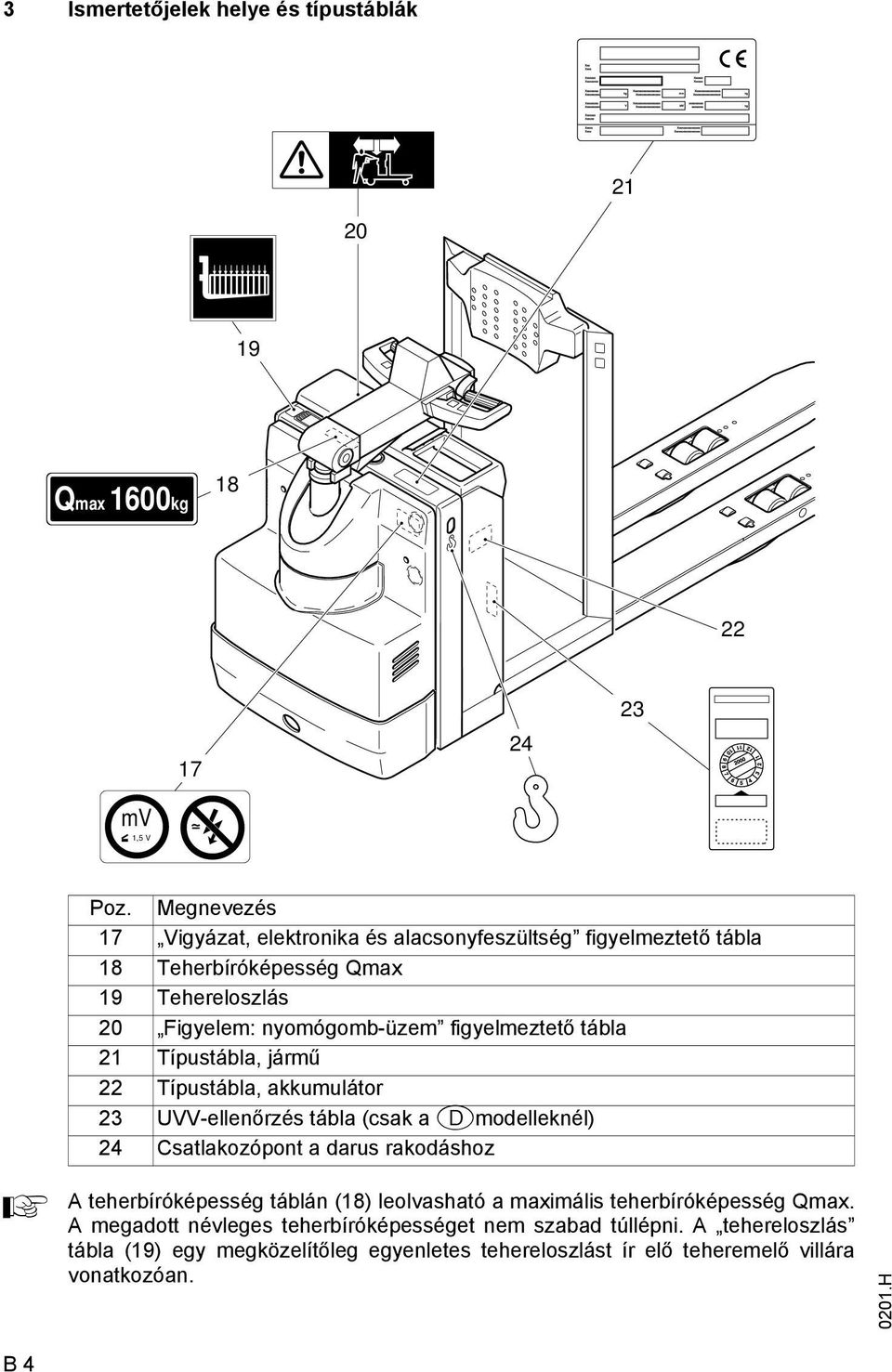

11 3 Ismertetőjelek helye és típustáblák Qmax 1600kg mv 1,5 V Poz. Megnevezés 17 Vigyázat, elektronika és alacsonyeszültség igyelmeztető tábla 18 Teherbíróképesség Qmax 19 Tehereloszlás 20 Figyelem: nyomógomb-üzem igyelmeztető tábla 21 Típustábla, jármű 22 Típustábla, akkumulátor 23 UVV-ellenőrzés tábla (csak a Dmodelleknél) 24 Csatlakozópont a darus rakodáshoz teherbíróképesség táblán (18) leolvasható a maximális teherbíróképesség Qmax. megadott névleges teherbíróképességet nem szabad túllépni. tehereloszlás tábla (19) egy megközelítőleg egyenletes tehereloszlást ír elő teheremelő villára vonatkozóan. B 4

12 3.1 Típustábla, jármű Poz. Megnevezés Poz. Megnevezés 25 Típus 32 Meghajtó teljesítmény, kw-ban 26 Sorozatszám 33 Vevő-szám 27 Névleges teherbíróképesség kgban 34 kkumulátorsúly min/max kg-ban 28 kkumulátor: Feszültség, V 35 Önsúly akkumulátor nélkül, kg-ban mperóra ó 29 Gyártó 36 Gyártási év 30 Szerződés-szám: 37 Gyártó embléma 31 Tehersúlypont távolsága mm-ben járműre vonatkozó kérdéseknél ill. tartalék alkatrészek megrendelésénél kérjük, hogy adja meg a sorozatszámot (26). B 5

13 B 6

14 C Szállítás és első üzembe helyezés 1 Felrakodás daruval Csak elegendő teherbíróképességgel ellátott emelőszerkezetet szabad használni (Rakodósúly lásd: Jármű típustábla) m járművet biztosítva kell leállítani (lásd az E ejezet) jármű darukötéllel történő elrakásához a kereten és a teheremelő villán-csatlakozópontok (1) találhatók. darukötelet úgy kell a csatlakozópontokra (1) akasztani, hogy semmi esetre se tudjon elmozdulni! Első üzembe helyezés m járművet csak akkumulátorárammal vezesse! z egyenirányított váltóáram kárt okoz az elektronikus alkatrészekben. z akkumulátorhoz vezető kábelek ( töltőkábel ) hossza nem érheti el a 6 m-t. jármű megérkezése vagy szállítása után az üzembe helyezéshez a következő műveleteket kell végrehajtani: dott esetben az akkumulátort be kell szerelni, de az akkumulátorkábelt nem szabad megsérteni (lásd az D ejezet). z akkumulátort el kell tölteni (lásd az D ejezetet). járművet az előírásoknak megelelően kell üzembe helyezni (lásd az E ejezetet). Leállítás után a kerekek utóelületén ellaposodás lehetséges. Rövid menetidő után ez az ellaposodás újra eltűnik. C 1

15 3 jármű önmeghajtás nélküli mozgatása Ezt az üzemmódot lejtőkön és emelkedőkön tilos használni. Ha a járművet olyan zavar ellépése után, amely a menet közbeni üzemeltetést beolyásolja, még mozgatni kell, a következőképpen kell eljárni: Biztosítsa járművet elgurulás ellen. Állítsa a őkapcsolót KI helyzetbe. Kapcsolja a kapcsolózárat a KI ( 0 ) állásba, és a kulcsot vegye ki. Reteszelje ki a burkolatzárat (2), nyissa el és ektesse le a homlokburkolatot (3). Oldja ki az ellenanyát (4) és húzza meg a csavarokat (5). 5 ék kiengedi a levegőt, és a járművel el 4 lehet indulni. célhelyen a ékberendezést eredeti helyzetbe kell állítani! járművet kiengedett levegővel nem szabad leállítani! csavarokat (5) ismét kb. 5mm-re csavarozza ki és biztosítsa az ellenanyával (4). ékezési állapot ismét létrejött. 2 3 C 2

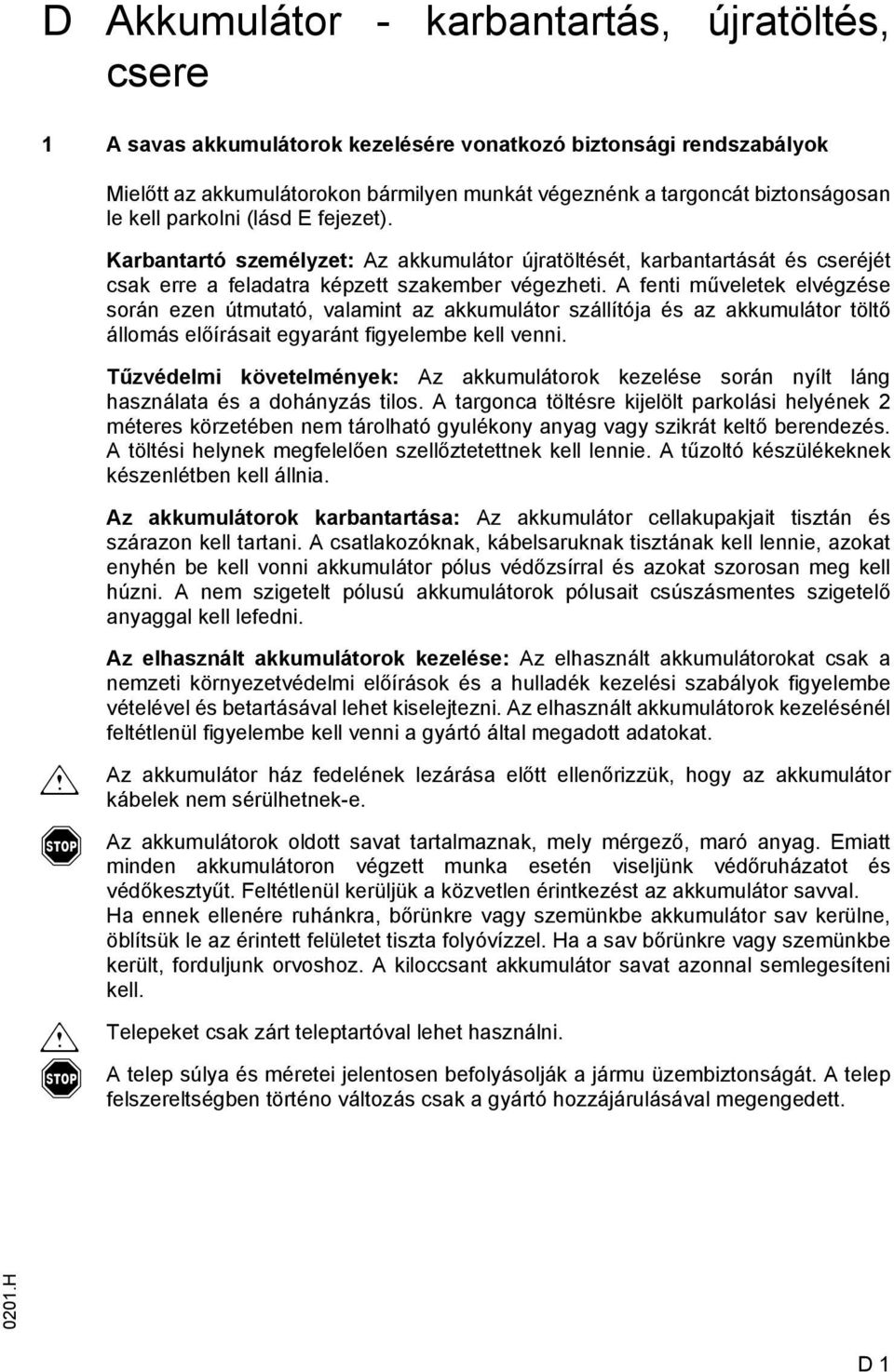

16 D kkumulátor - karbantartás, újratöltés, csere 1 savas akkumulátorok kezelésére vonatkozó biztonsági rendszabályok Mielőtt az akkumulátorokon bármilyen munkát végeznénk a targoncát biztonságosan le kell parkolni (lásd E ejezet). Karbantartó személyzet: z akkumulátor újratöltését, karbantartását és cseréjét csak erre a eladatra képzett szakember végezheti. enti műveletek elvégzése során ezen útmutató, valamint az akkumulátor szállítója és az akkumulátor töltő állomás előírásait egyaránt igyelembe kell venni. Tűzvédelmi követelmények: z akkumulátorok kezelése során nyílt láng használata és a dohányzás tilos. targonca töltésre kijelölt parkolási helyének 2 méteres körzetében nem tárolható gyulékony anyag vagy szikrát keltő berendezés. töltési helynek megelelően szellőztetettnek kell lennie. tűzoltó készülékeknek készenlétben kell állnia. z akkumulátorok karbantartása: z akkumulátor cellakupakjait tisztán és szárazon kell tartani. csatlakozóknak, kábelsaruknak tisztának kell lennie, azokat enyhén be kell vonni akkumulátor pólus védőzsírral és azokat szorosan meg kell húzni. nem szigetelt pólusú akkumulátorok pólusait csúszásmentes szigetelő anyaggal kell leedni. m m z elhasznált akkumulátorok kezelése: z elhasznált akkumulátorokat csak a nemzeti környezetvédelmi előírások és a hulladék kezelési szabályok igyelembe vételével és betartásával lehet kiselejtezni. z elhasznált akkumulátorok kezelésénél eltétlenül igyelembe kell venni a gyártó által megadott adatokat. z akkumulátor ház edelének lezárása előtt ellenőrizzük, hogy az akkumulátor kábelek nem sérülhetnek-e. z akkumulátorok oldott savat tartalmaznak, mely mérgező, maró anyag. Emiatt minden akkumulátoron végzett munka esetén viseljünk védőruházatot és védőkesztyűt. Feltétlenül kerüljük a közvetlen érintkezést az akkumulátor savval. Ha ennek ellenére ruhánkra, bőrünkre vagy szemünkbe akkumulátor sav kerülne, öblítsük le az érintett elületet tiszta olyóvízzel. Ha a sav bőrünkre vagy szemünkbe került, orduljunk orvoshoz. kiloccsant akkumulátor savat azonnal semlegesíteni kell. Telepeket csak zárt teleptartóval lehet használni. telep súlya és méretei jelentosen beolyásolják a jármu üzembiztonságát. telep elszereltségben történo változás csak a gyártó hozzájárulásával megengedett. D 1

17 2 kkumulátortípusok jármű kivitele szerint különböző akkumulátortípusokkal van elszerelve. kkumulátortípus kkumulátortér (185 mm) 24 V - PzS - akkumulátor 2 PzS 180 ó L 24 V - PzS - akkumulátor 2 PzS 220 ó L 24 V - PzS - akkumulátor 2 PzS 270 ó L z akkumulátor súlyát az akkumulátor típustáblán lehet megtalálni. z akkumulátor súlya és méretei nagymértékben beolyásolják a jármű stabilitását. z akkumulátoregység cseréjét csak a gyártó beleegyezésével lehet végrehajtani. 3 z akkumulátort kivétele Biztosítva állítsa le a járművet (lásd az E ejezetet). homlokburkolat reteszelését (1) nyomja le, így a retesz kiold, az akkumulátorburkolatot (2) billentse előre és reteszelje ki a burkolatbiztosítékot (3) r jármű egy PzS akkumulátorral van elszerelve, amely szabadon helyezkedik el, és így elvégezhető rajta a kívánt tevékenység. D 2

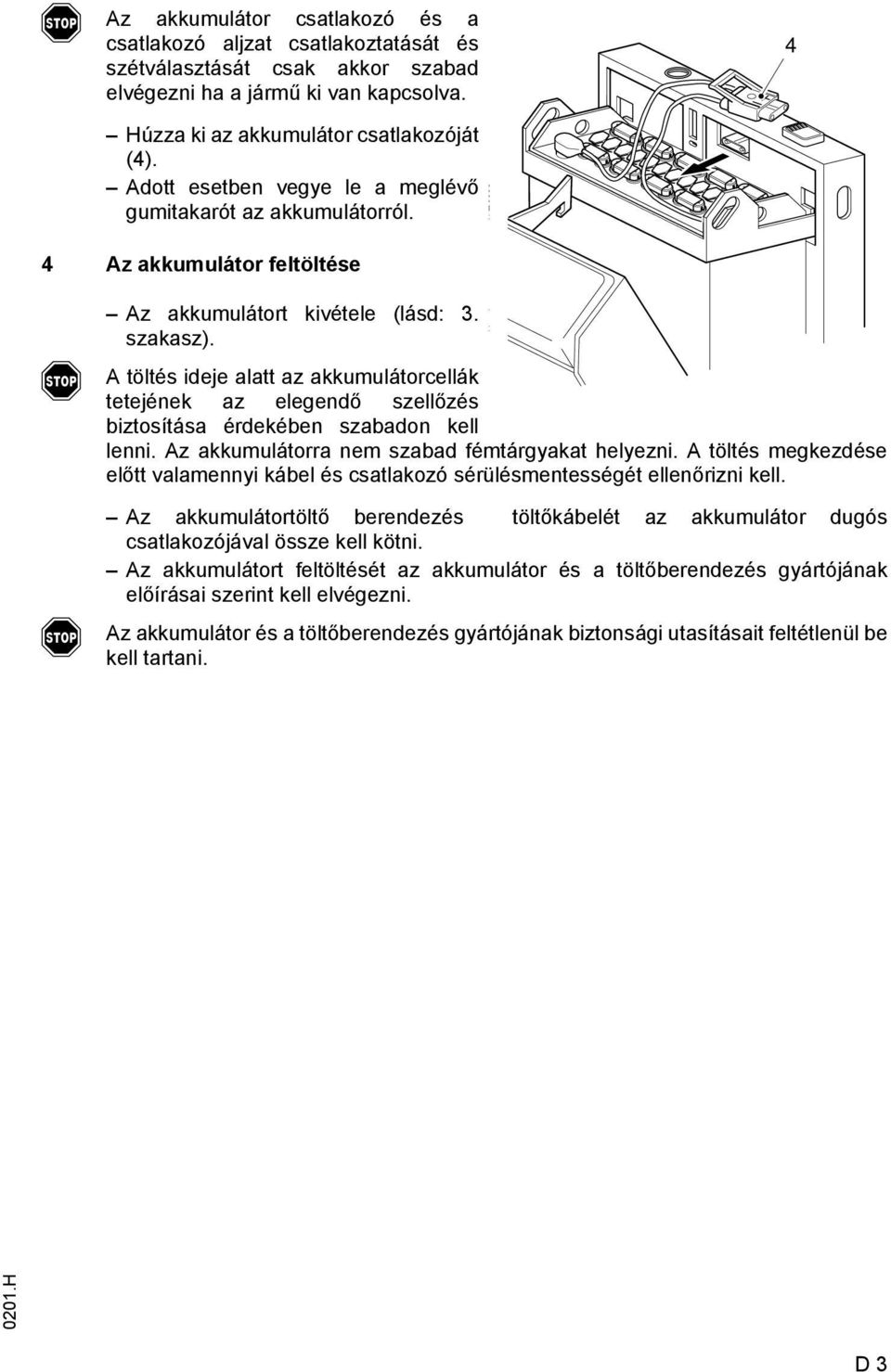

18 z akkumulátor csatlakozó és a csatlakozó aljzat csatlakoztatását és szétválasztását csak akkor szabad elvégezni ha a jármű ki van kapcsolva. Húzza ki az akkumulátor csatlakozóját (4). dott esetben vegye le a meglévő gumitakarót az akkumulátorról. 4 4 z akkumulátor eltöltése z akkumulátort kivétele (lásd: 3. szakasz). töltés ideje alatt az akkumulátorcellák tetejének az elegendő szellőzés biztosítása érdekében szabadon kell lenni. z akkumulátorra nem szabad émtárgyakat helyezni. töltés megkezdése előtt valamennyi kábel és csatlakozó sérülésmentességét ellenőrizni kell. z akkumulátortöltő berendezés töltőkábelét az akkumulátor dugós csatlakozójával össze kell kötni. z akkumulátort eltöltését az akkumulátor és a töltőberendezés gyártójának előírásai szerint kell elvégezni. z akkumulátor és a töltőberendezés gyártójának biztonsági utasításait eltétlenül be kell tartani. D 3

19 5 z akkumulátor ki- és beszerelése. z akkumulátort kivétele (lásd: 3. szakasz). z akkumulátor-tartó (5) tehermentesítése érdekében, nyomja az akkumulátort a keretnek. z akkumulátor-tartót a ülnél ogva emelje el, egy kis darabon tolja be a keretbe, emelje meg és húzza ki. rövidzárlatok elkerülése érdekében a nyitott pólusokkal vagy összekötőkkel rendelkező akkumulátorokat egy gumitakaróval kell leedni. Ha az akkumulátort daru segítségével cserélik, akkor ügyelni kell a megelelő teherbíróképességre (lásd az akkumulátor súlyát az akkumulátorteknőn elhelyezett akkumulátor-típustáblán). darukötélnek az akkumulátort üggőlegesen kell húznia, hogy az akkumulátorteknő ne nyomódjon össze. z akasztókat úgy kell elhelyezni, hogy megeresztett darukötél esetén ne eshessenek az akkumulátorcellákra. kassza be a darukötelet. Emelje ki az akkumulátort. z akkumulátorok cseréjekor csak az eredetivel megegyező kivitelű akkumulátorokat szabad használni. kiegészítő súlyokat nem szabad eltávolítani és helyzetüket sem szabad módosítani. beszerelés ordított sorrendben történik. visszaszerelés után valamennyi kábel- és dugaszoló csatlakozást a látható hibák eltárása érdelében szemrevételezni kell és az ismételt üzembehelyezés előtt ellenőrizni kell, hogy: 5 az akkumulátor-tartó be van-e téve, az akkumulátorburkolat biztonságosan le van-e zárva. D 4

20 6 Kombinált műszer (o) m kkumulátorkisütés-kijelző: z akkumulátor kisütési állapotát 10 %-os okozatokban 10 mérősávval jelzik ki az akkumulátorszimbólumon (6). lemerülés haladásával a mérősávok entről leelé tűnnek el. Karbantartásmentes akkumulátortok alkalmazásánál a műszert úgy kell beállítani, hogy a T szimbólum (9) az üzemóra-kijelző mellett jelenjen meg. Ha ez a beállítás nem történik meg, az akkumulátor a mélykisülés miatt megsérülhet. műszer beállításához be kell vonni a gyártószervizt. mennyiben az akkumulátor maradék kapacitása - 30 % standard-akkumulátoroknál - 50 % karbantartásmentes akkumulátoroknál megjelenik egy Figyelem igyelmeztető szimbólum (7). z akkumulátoreltöltés ajánlott. 6 7 T T h h Ha az akkumulátor maradék kapacitása - 20 % standard-akkumulátoroknál - 40 % karbantartásmentes akkumulátoroknál eltűnik a Figyelem igyelmeztető szimbólum (7) és megjelenik egy villogó STOP szimbólum (8). 5 perc múlva a STOP szimbólum állandóan világítani kezd (8). z akkumulátoreltöltés szükséges. 8 9 T STOP h z akkumulátortöltés elügyelete STOP szimbólum (8) állandó világítása esetén az emelés unkció lekapcsol. z emelés unkciót újra csak akkor lehet szabaddá tenni, ha a csatlakoztatott akkumulátor legalább 70 %-ig el van töltve. Üzemóraszámláló: z akkumulátorkisütés-kijelzőbe integrált üzemóraszámláló (10) mutatja a járási és emelési mozgások teljes üzemidejét. ktív állapotban a vessző után villog a szám. 10 D 5

21 D 6

22 E targonca kezelése 1 targonca kezelésére vonatkozó biztonsági rendszabályok Vezetői jogosultság: targoncát csak olyan alkalmas személyek kezelhetik, akik a vezetésből kiképzésben részesültek, az üzemeltetőnek vagy megbízottjának a vezetésben és a terhek kezelésében szerzett képességükről számot adtak és akiket kimondottan a vezetéssel megbíztak. gépkezelő jogai, kötelességei, viselkedése: gépkezelőnek tisztában kell lennie jogaival és kötelességeivel, a targonca kezelésére vonatkozóan megelelő kiképzésben kellett részesülnie és tisztában kell lennie ezen üzemeltetési utasítás tartalmával. kezelőnek a szükséges jogokat meg kell kapnia. gyalogvezérlésű szintenjáró szállítógépek kezelésénélbiztonsági védőcipőt kell viselni. Jogosulatlan használat tilalma: Munkaidő alatt a targoncáért a gépkezelő elelős. Meg kell akadályoznia, hogy jogosulatlan személyek vezessék, vagy működtessék a targoncát. Tilos a targoncával személyeket szállítani, emelni. Károsodások és meghibásodások: targoncán, vagy annak tartozékain észlelt sérüléseket, meghibásodásokat azonnal tudatni kell az illetékes személlyel. Ha a targonca nem működik biztonságosan (pl. kopott a gumi vagy hibás a ék) akkor azzal mindaddig tilos dolgozni, míg a hibát megelelően ki nem javították. Javítások: Külön kiképzés és elhatalmazás nélkül a gépkezelőnek tilos bármilyen javítá vagy átalakítást végeznie a targoncán. Semmilyen körülmények között nem változtathatja meg a biztonsági elszerelések vagy kapcsolók beállításait, azokat nem hatástalaníthatja. Veszélyzóna: Veszélyzónaként kell számolni azzal a területtel, ahol az ott tartózkodó személyek veszélynek vannak kitéve a targonca haladó illetve emelő mozgása miatt, a teherelvevő szerkezete (például az emelővilla vagy kiegészítő elszerelése) vagy a szállított rakomány által. Ez magába oglalja az esetlegesen lezuhanó rakomány vagy elszerelés által érintett területrészeket is. z illetéktelen személyeket el kell szólítani, a veszélyzóna elhagyására. Személyek veszélyeztetésének lehetősége esetén időben igyelmeztető jelzést kell adni. targoncát azonnal meg kell állítani, ha az adott személy a elszólítás ellenére sem hagyta el a veszélyzónát. Biztonsági eszközök, igyelmeztető eliratok: z itt leírt biztonsági eszközök, igyelmeztető eliratok és megjegyzések igyelembe vétele minden esetben kötelező. E 1

23 2 kezelő és jelzőelemek leírása Poz. Kezelő-, ill. jelzőelem Funkció 1 Kombinált műszer o z akkumulátor maradék kapacitását és a jármű már teljesített üzemóráját mutatja (lásd: D ejezet). 2 Rúd t Kormányzás és ékezés Elordítás B ékezési tartományban : jármű mechanikusan leékezésre kerül. Elordítás F menettartományba: mechanikus ék kioldásra kerül és a jármű menetkész (lassúmenet). 3 Kapcsolózár a kulccsal t vezérlő áram be- és kikapcsolása. kulcs kihúzásával a jármű biztosítva van illetéktelen személyek által történő bekapcsolással szemben. 4 Leeresztés nyomógomb t Emelje a teheremelő villát állandó sebességgel. 5 Emelés nyomógomb t Eressze le a teheremelő villát állandó sebességgel. 6 Figyelmeztető jel (kürt) - t igyelmeztető kürt működésbe hozása. nyomógomb 7 Nyomógomb t Funkció nélkül 8 Menetszabályozó t Szabályozza a menetirányt és a sebességet (lásd 4.2 ejezet). 9 Főkapcsoló t z áramellátás be- és kikapcsolása. 10 Rúdbeállítás o rúd rögzítése 11 Nyomógomb-üzem - o Lassúmenet - E - menetirányba együtt haladó 12 Nyomógomb-üzem - o Lassúmenet - H - menetirányba együtt haladó 13 Lassúmenet nyomógomb t Ha nincs működtetve: lassúmenet. Ha működtetik: normál menet. 14 Biztonsági nyomógomb, rögzíthető rúdnál o Ha nincs működtetve: a jármű ékezése. Ha működtetik: a ék kioldódik. t = Szériaelszerelés o = Kiegészítő elszerelés E 2

24 R V 13 (14) E 3

25 3 jármű üzembehelyezése jármű üzembehelyezése, kezelése vagy rakományegység elemelése előtt a vezetőnek meg kell győződnie arról, hogy senki nem tartózkodik a veszélyzónában. mindennapi üzembehelyezés előtt végrehajtandó ellenőrzések és tevékenységek teljes jármű ellenőrzése (különös tekintettel a kerekekre és az emelőberendezésre) a sérülések miatt. Kapcsolja be a járművet Álljon az állóhelyre. Fordítsa a rudat a rúdbeállítás (kar) (10) (o) kioldása után a kívánt állásba és engedje el ismét a rúdbeállítást. őkapcsolót (9) húzza ki. Dugja a kulcsot a kapcsolózárba (3) és ordítsa el jobbra ütközésig az I állásba. Ellenőrizze a igyelmeztető jel (kürt) (6) nyomógomb működését. Vizsgálja meg a menetszabályozót (8) a menetunkció szempontjából (lásd: 4.2. szakasz). jármű most üzemkész. kombinált műszer (1) (o) mutatja a meglévő akkumulátorkapacitást. Ellenőrizze az üzemi-és ellenáramú ék működését (lásd 4.2 ejezet). Nyomógombnak (7) nincs unkciója. E 4

26 E 5

27 4 Munkavégzés a targoncával 4.1 menetelésre vonatkozó biztonsági rendszabályok Közlekedési útvonalak, munkaterületek: Csak a közlekedés számára szabaddá tett útvonalakon szabad a berendezéssel mozogni. Illetéktelen személyeknek távozniuk kell a munkaterületről. rakományt csak a külön e célra kijelölt helyen szabad tárolni. Magatartás vezetés közben: vezetőnek a haladási sebességet a ennálló körülményeknek megelelően kell megválasztania. sebességet csökkentse le például kanyarodáskor, szűk átjárókon áthaladva, illetve lengőajtókon átkelve, valamint nem belátható szakaszokon közlekedve. vezetőnek mindig megelelő éktávolságot kell tartania az előtte haladó járműtől, olyamatosan uralnia kell a gépet. Tilos a hirtelen megállás (kivéve vészhelyzetben), a gyors ordulás és az előzés veszélyes, nem belátható területeken. Kihajolni vagy kinyúlni a munka- és kezelési térből tilos. Beláthatóság haladás közben: gépkezelő a haladás irányába nézzen, amely irányba tiszta akadálytalan kilátással kell olyamatosan rendelkeznie. Ha a szállított rakomány korlátozza a kilátást, haladjon a targoncával úgy, hogy a rakomány hátul helyezkedjen el. mennyiben ez nem lehetséges külön személyt kell igénybe venni a targonca irányításához, aki az előtt haladva megelelő jelzéseket ad. Áthaladás erde vagy lejtős útszakaszon: Ferde vagy lejtős szakaszon csak akkor lehet áthaladni a targoncával, ha az kijelölt közlekedési út, valamint elülete tiszta, nem csúszós, és ha a targonca műszaki jellemzői lehetővé teszik a biztonságos áthaladást. rakomány mindig az emelkedés irányába helyezkedjen el. Ferde, illetve lejtős szakaszon megordulni, átlós irányban haladni, valamint azon leparkolni tilos. lejtős szakaszon csak csökkentett sebességgel haladjon és olyamatosan legyen elkészülve a gép ékezésére. Felvonók és rakodó platormok használata: Csak akkor vegye igénybe a elvonót vagy a rakodó platormot, ha annak terhelhetősége megelelő, alkalmas a közlekedésre, és a közlekedés engedélyezett rajta. Erről a használat előtt meg kell győződni. Felvonóba a rakománnyal előre kell behajtani és úgy elhelyezni a targoncát, hogy ne érhessen a elvonó akna alához. elvonóban a targoncával egyidőben közlekedő személyek csak akkor léphetnek be a elvonó ülkébe, ha a targonca már biztonságos helyzetben áll, és a ülkét a targonca kihajtása előtt kell elhagyniuk. szállított terhek tulajdonságai: Csak előírás szerint rögzített terheket szabad szállítani. Sohasem mozgatható a villakeret csúcsánál vagy a tehervédő rácsnál magasabbra elhalmozott teher. Utánutó vontatása: targoncára ékezetlen és/vagy ékezett utánutó esetére megadott maximális utánutó tömeget nem szabad átlépni. z utánutó rakományát szabályszerűen kell rögzíteni és nem szabad túllépni a közlekedési utakra megadott méreteket. Csatlakoztatás után a vezető köteles az indulást megelőzően ellenőrizni, hogy biztosított-e a csatlakoztató szerkezet kioldódás ellen. vontató targoncát úgy kell üzemeltetni, hogy a vontatmány biztos haladása és ékezése minden közlekedési helyzetben biztosított legyen. E 6

28 4.2 Vezetés, kormányzás, ékezés Vészkikapcsoló Nyomja le a őkapcsolót (9). Minden elektromos unkció kikapcsol. m Vezetés Csak lezárt és szabályszerűen elreteszelt burkolattal szabad közlekedni. jármű üzembe helyezése (lásd 3. szakasz). Elordítható rúd: Lassúmenet (13) taszter nincs működtetve = lassúmenet, működtetve = normál menet. rudat (2) a menettartományba (F) kell ordítani. Állítsa a menetszabályozót (8) a kívánt menetirányba (E vagy H). Rögzíthető rúd: (o) Működtesse a biztonsági nyomógombot (14). Állítsa a menetszabályozót (8) a kívánt menetirányba (E vagy H). Minél jobban elorgatja a menetszabályozót, annál nagyobb lesz a menetsebesség. jármű a kívánt irányba halad. 8 EV B 0 2 F HR RH 9 B EV 13 (14) E 7

29 Kormányzás rudat (2) balra vagy jobbra kell ordítani. rúd helyzete megelel a kormányzott meghajtókerék helyzetének. Fékezés jármű ékezéskori viselkedése őleg az útpálya elületi viszonyaitól ügg. vezetőnek ezt vezetés közben igyelembe kell vennie. járművet három módon lehet leékezni: Ellenáramos ékkel Üzemi ékkel Generátoros ékkel Fékezés ellenáramos ékkel: menetszabályozót (8) az ellenkező irányba kell ordítani, amíg a jármű leáll. Engedje el a menetszabályozót. jármű az ellenárammal leékezésre kerül. Elordítható rúd Fékezés üzemi ékkel: Fordítsa a rudat (2) a B ékezési tartomány valamelyikébe, vagy engedje el a rudat. hajtómotor ékezése mechanikusan a motorékkel történik. rúd elengedéskor a B ékezési tartomány első részébe billen. jármű leállításakor a motorék rögzítő ékként hat. Fékezés generátoros ékkel (gördülőék): Engedje el a menetszabályozót (1) - Állítsa a menetszabályozót null-állásba. beállításnak megelelően a generátoros ékezés a gördülőék segítségével történik. Rögzíthető rúd (o) Fékezés üzemi ékkel: Engedje el a biztonsági nyomógombot (14). járműmozgató motor mechanikusan, a motorékkel kerül leékezésre. Leállított jármű esetén az motorék rögzítőékként működik. E 8

30 Nyomógomb-üzem - rúd (o) járművet nyomógomb-üzemben a gépkezelő mindkét oldalról, mellette haladva kezelheti. maximális sebesség csökkentett (lassúmenet). Fordítsa a rudat (2) az F menettartományba (lásd 4.2 ejezet). Állítsa a menetszabályozót (8) a kívánt menetirányba (E vagy H). Nyomógomb-üzemben történő haladásnál eltétlenül ügyeljen arra, hogy a kormány egyenesen álljon, és hogy a gépkezelő a jármű és az akadály közé ne szorulhasson be. Nyomógomb-üzem - ülés háttámla (o) járművet nyomógomb-üzemben a gépkezelő mindkét oldalról, mellette haladva kezelheti. maximális sebesség csökkentett (lassúmenet). Működtesse a nyomógombot (11), a jármű az -E-menetirányba halad Működtesse a nyomógombot (12), a jármű a -H- menetirányba halad. Nyomógomb-üzemben történő haladásnál eltétlenül ügyeljen arra, hogy a kormány egyenesen álljon, és hogy a gépkezelő a jármű és az akadály közé ne szorulhasson be. 11 VE RH E 9

31 4.3 Rakományegységek elvétele és lerakása m Mielőtt a targoncával egy rakományegységet elvesz, a vezetőnek meg kell győződnie, hogy a rakományegység szabályszerűen van elrakva a raklapra, és hogy a jármű megengedett teherbíróképességét nem lépi túl. m járművet az emelőberendezéssel vigye a rakományegység alá, amennyire csak lehetséges. rakományegységet úgy vegye el, hogy az jelentős mértékben (< 50mm) ne nyúljon túl az emelő berendezés legmagasabb pontján. Emelés és leeresztés z emelés ill. leeresztés nyomógombbal történik az emelési és a leeresztési művelet, rögzített sebesség mellett. Emelés Működtesse a emelés nyomógombot (4). Tartsa nyomva a nyomógombot, amíg az emelési magasságot el nem éri. Emeléskor a végütközést a nyomáshatároló szelep akadályozza meg (zajkibocsátás). Leeresztés Működtesse az leeresztés nyomógombot (5) m rakomány és az állványpolcok megkímélése érdekében kerülje a rakományegység nagy erővel történő elhelyezését. 4.4 Komisszionálás a 2. szintig (o) vezetőülés úgy van kialakítva, hogy a vezető a tartóogantyú és a lépcsőok segítségével el tud lépni az akkumulátorburkolatra. 2. szinten történő komisszionálás esetén a gépkezelőnek a tartóogantyúba és nem a rúdba kell kapaszkodnia! Ennél a műveletnél a gépkezelőnek nem szabad semmilyen kezelőelemet működtetni. E 10

32 4.5 jármű biztosított leállítása jármű elhagyása esetén a járművet biztosítva kell leállítani, akkor is, ha a távollét csak rövid ideig tart. Ehhez a következőképpen kell eljárni: járművet vigye sík területre. Eressze teljesen le a teheremelő villát. Kapcsolja a kapcsolózárat (3) 0 állásba, és vegye ki a kulcsot. Állítsa a őkapcsolót (9) a Ki állásba Zavarelhárítás Ez a ejezet lehetővé teszi a elhasználó számára, hogy az egyszerűbb zavarokat vagy a téves kezelés következtében ellépő problémák okát önállóan megtalálja és megszüntesse. hibakeresés során a táblázatban megadott tevékenységek sorrendjében kell eljárni. Zavar Lehetséges ok Elhárítás jármű nem mozdul. rakományt nem lehet elemelni. z akkumulátor csatlakozója nincs bedugva. őkapcsoló (vészkikapcsoló) le van nyomva. kapcsolózár 0 állásban van. z akkumulátor töltése túl kevés. Hibás a biztosíték. jármű nem üzemkész. hidraulikaolaj szintje túl alacsony. Hibás a biztosíték. Ellenőrizze az akkumulátor csatlakozóját, szükség esetén dugja be. Reteszelje ki a őkapcsolót. Kapcsolja a kapcsolózárat I állásba.<h>. Ellenőrizze az akkumulátor töltését, szükség esetén töltse el az akkumulátort. Ellenőrizze az F1 és 1F1 biztosítékokat. Hajtsa végre az összes a jármű nem mozdul zavarnál elsorolt zavarelhárítási műveletet. Ellenőrizze a hidraulikaolaj szintjét. Ellenőrizze a 2F1 biztosítékot. mennyiben a zavar a zavarelhárítás műveletének elvégzése után sem szűnik meg, kérjük, értesítse a gyártó szervizét, mivel a további hibaelhárítást csak a különlegesen képzett és kvaliikált szerviz személyzet tudja megoldani. E 11

33 E 12

34 F targonca karbantartása 1 Üzembiztonság és környezetvédelem m z e ejezetben ismertetett ellenőrzéseket és karbantartási tevékenységeket a Karbantartási táblázatban megjelölt időközönként kell elvégezni. targonca részegységeinek átalakítása, különösen a biztonsági berendezéseké szigorúan tilos. Semmi esetben sem változtatható meg a targonca üzemi sebesség értéke. Minőségbiztosítási rendszerünk csak eredeti tartalék alkatrészeket bocsát ki. targonca biztonságos és megbízható működése érdekében csak a gyártó eredeti tartalék alkatrészei használhatóak el. z elhasznált alkatrészek, olajak további kezelését és kiselejtezését az érvényes környezetvédelmi előírásoknak megelelő kell elvégezni. z olajcserékhez rendelkezésre áll a gyártó Olajcsere Szolgálata. z ellenőrzések és szervizelés elvégzése után az Újabb üzembe helyezés c. részben leírt tevékenységek elvégzése szükséges (lásd F ejezet). 2 targonca karbantartására vonatkozó biztonsági előírások Karbantartó személyzet: targoncák szervizelését és karbantartását csak a gyártó képzett szakembere végezheti el. gyártó Szervizszolgálata erre a tevékenységre speciális képzésben részesült szervíz technikusokkal áll az üzemeltetők rendelkezésére. Ennélogva javasoljuk, kössön karbantartási szerződést a gyártó területileg illetékes Szervizszolgálatával. Emelés és elbakolás: targonca megemelésekor az emelő berendezést csak a speciálisan arra kialakított helyekre lehet csatlakoztatni. targonca elbakolásánál alkalmas eszközökkel (ékek, abakok) biztosítani kell a gépet a megcsúszás vagy lebillenés ellen. megemelt teheremelő szerkezet alatt csak akkor végezhető munka, ha az megelelő teherbírású lánccal rögzített. m Tisztítási munkák: targoncák tisztításához tilos gyúlékony olyadékok használata. tisztítási munkák megkezdése előtt meg kell tenni a szükséges biztonsági óvintézkedéseket, hogy kizárt legyen a szikraképződés (például rövidzár miatt). z akkumulátor üzemű targoncák esetén az akkumulátor csatlakozót ki kell húzni. z elektromos és elektronikus részegységeket csak gyenge szívással vagy sűrített levegő úvásával és nem vezetőképes anyagból készült, antisztatikus keékkel szabad tisztítani. Ha a targoncát vízsugárral vagy nagynyomású tisztító berendezéssel tisztítják, előtte valamennyi elektromos és elektronikus részegységet gondosan le kell takarni, mivel a nedvesség működési zavarokhoz vezethet. gőzborotvával történő tisztítás nem megengedett. tisztítási munka elvégzése után az Újabb üzembe helyezés c. részben leírt tevékenységek elvégzése szükséges. F 1

35 z elektromos rendszeren végzett munkák: z elektromos rendszeren végzett munkákat csak speciálisan erre kiképzett személy végezheti. munka kezdése előtt meg kell tennie a szükséges lépéseket az elektromos baleset kizárása érdekében. z akkumulátor üzemű targoncák esetén ehhez még ki kell húznia az akkumulátor csatlakozót, hogy az elektromos rendszer teljesen eszültség mentesített legyen. Hegesztési műveletek: nnak érdekében, hogy az elektromos és elektronikus berendezések károsodását elkerülje, azokat le kell szedni a gépről, mielőtt azon hegesztési munkába kezdene. Beállítási értékek: hidraulikus, elektronikus és elektromos alkatrészek részegységek javítása vagy cseréje esetén a targonca üggő beállítási értékekre igyelmet kell ordítani. Gumiabroncsok: gumiabroncsok állapota nagyban kihat a gép stabilitására és menettulajdonságaira. gyárilag szerelt abroncsok pótlásául kizárólag a gyártók eredeti-tartalékalkatrészeit használja, ellenkező esetben a típus adatlapjának adatait nem lehet betartani. kerekek vagy gumiabroncsok cseréje során ügyelni kell rá, hogy ne lépjen el a targonca erde helyzete (például a bal és jobb oldali kerekeket, gumiabroncsokat mindig párban kell cserélni). Emelőlánc: Elégtelen kenés esetén az emelőlánc igen gyorsan elkopik. karbantartási jegyzékben megadott kenési gyakoriság a normál körülmények közti üzemeltetéskor érvényes. Komolyabb igénybevételek esetén (erősen poros környezet, magas környezeti hőmérséklet) a kenési munkákat gyakrabban kell elvégeznünk. z megadott lánc spray-t mindig az előírásoknak megelelően alkalmazzuk. Fontos tudnivaló, hogy a lánc külső zsírzásával nem érhető el a megkívánt kenési ok. Hidraulika tömlők: Hat éves használat után kötelező a hidraulika tömlők cseréje. hidraulikus elemek cseréjekor végezzük el a rendszerben a tömlők cseréjét is. F 2

36 3 Szervizelés és átvizsgálás m targonca biztonságos üzemelésének egyik legontosabb alapeltétele az alapos és szakszerű szervizelés. z előírt rendszeres karbantartások elmulasztása a targonca meghibásodásához vezethet és ezáltal potenciális veszélyt képez személyek és berendezésekre számára. eltüntetett karbantartási intervallumok egyműszakos, normál üzemi körülmények között történő munkavégzésre vonatkoznak. karbantartási időintervallumokat megelelőképp csökkenteni kell erősen poros környezetben, nagy hőmérséklet ingadozás mellett, illetve több műszakos munkarend mellett. következő karbantartási táblázat az adott időközönként elvégzendő karbantartái tevékenységeket és azok elvégzési időpontjait oglalja össze. karbantartási időintervallumok jelölése a következő: W1 = minden 50 üzemórát követően, de legalább hetente egyszer. M3 = minden 500 üzemórát követően, de legalább 3 havonta egyszer. M6 = minden 1000 üzemórát követően, de legalább 6 havonta egyszer. M12 = minden 2000 üzemórát követően, de legalább 12 havonta egyszer. W1-es karbantartási időközökben a teendőket az üzemeltetőnek kell végrehajtania. kezdeti utási szakaszban kiegészítőleg el kell végezni a következő tevékenységeket: z első üzemóra után, de legkésőbb 2 hónap után: Húzza meg az akkumulátor póluscsavarokat és ellenőrizze a cellaösszekötés állapotát. Végezze el az elektromos és mechanikus szerkezetrészek szemrevételezéssel történő ellenőrzését. Ellenőrizze a hajtómű tömítettségét. Ellenőrizze a csavarkötések és mechanikus biztosítások szilárdságát. Ellenőrizze a kerékanyák szorosságát, szükség esetén végezze el az utánhúzást. Cseréljen ki minden hidraulikaolaj-szűrőt. Ellenőrizze a hidraulikus csatlakozások tömítettségét, szükség esetén végezze el az utánhúzást. F 3

37 4 Karbantartási ellenőrzőlista Karbantartási időközök Standard = t W W W W Hűtőház = k Keret/ 1.1 Ellenőrizze valamennyi tartóelem sérülésmentességét. t Felépítés 1.2 Ellenőrizze a csavarkötéseket. t 1.3 Ellenőrizze az állóhely működését és esetleges sérülését. t Hajtómű 2.1 Ellenőrizze a hajtómű hangját és szivárgás-mentességét. t 2.2 Ellenőrizze a hajtómű olajszintjét. t 2.3 Cserélje ki a hajtóműolajat. lt Kerekek 3.1 Ellenőrizze a kopást és az esetleges sérüléseket. t 3.2 Ellenőrizze a csapágyazást és a elerősítést. a) lt Kormányű 4.1 Ellenőrizze a kormány holtjátékot. t Fékberend 5.1 Ellenőrizze a működést és a beállítást. lt ezés 5.2 Ellenőrizze a gáznyomórugó visszaállítási unkcióját, a t tömítettséget és sérüléseket. 5.3 Ellenőrizze a ékbetétkopást. t 5.4 Ellenőrizze a ékberendezést, szükség esetén állítsa be és lt zsírozza. Emelőbere 6.1 Ellenőrizze a unkciót, az elhasználódást és a beállítást. t ndezés 6.2 Ellenőrizze a utógörgőket, a csúszórészeket és az lt ütközőket szemrevételezéssel. 6.3 Ellenőrizze a villaogak és a villatartó kopását és esetleges lt sérülését. Hidraulikus 7.1 Ellenőrizze a működést. lt berendezés 7.2 Ellenőrizze az összekötések és csatlakozások lt tömítettségét és esetleges sérülését. b) 7.3 Ellenőrizze a hidraulikahenger tömítettségét, esetleges lt sérülését és elerősítését. 7.4 Ellenőrizze az olajszintet. lt 7.5 Cserélje ki a hidraulikaolajat és a szűrőpatront c) lt 7.6 Ellenőrizze a nyomáshatároló szelepek működését. lt Elektromos 8.1 Ellenőrizze a működést. t berendezés 8.2 Ellenőrizze a kábelek csatlakozásának rögzítését és t esetleges sérülését. 8.3 Ellenőrizze a biztosítékok értékének helyességét. t 8.4 Ellenőrizze a kapcsolót és a kapcsoló bütyköt a szorosság t és a unkció szempontjából. 8.5 Ellenőrizze a védőkapcsolókat és a reléket, szükség t esetén az elhasználódott alkatrészeket el kell újítani. 8.6 Ellenőrizze a igyelmeztető berendezések és a biztonsági lt kapcsolók működését. Elektromos 9.1 Ellenőrizze a szénkee elhasználódását. t motorok 9.2 Ellenőrizze a motor rögzítését t 9.3 Porszívózza ki a motorházat, ellenőrizze a kollektor elhasználódását. lt F 4

38 Karbantartási időközök Standard = t W W W W Hűtőház = k kkumulátor 10.1 Ellenőrizze a savsűrűséget, savszintet és a cellák lt eszültségét Ellenőrizze a csatlakozókapcsok szorosságát, kenje be a lt csatlakozókat póluscsavarzsírral Tisztítsa meg az akkumulátor csatlakozódugóit, lt ellenőrizze a szorosságot Ellenőrizze az akkumulátorkábelt, hogy nem sérült-e meg, t szükség esetén cserélje ki. Kenés 11.1 járművet a kenési terv szerint kenni kell. lt Általános 12.1 Ellenőrizze az elektromos berendezést, hogy nem t mérések testzárlatos-e Ellenőrizze a menetsebességet és a ékutat. t 12.3 Ellenőrizze a elemelés és a leeresztés sebességét. t 12.4 Ellenőrizze a biztonsági berendezéseket és a lekapcsoló t unkciókat. Bemutató 13.1 Próbajárat névleges terheléssel t 13.2 jármű karbantartásának elvégzése után a járművet be kell mutatni egy megbízottnak. lt a) kerékcsavarok szorosságát először kb. 100 üzemóra után kell ellenőrizni, szükség esetén el kell végezni az utánhúzást. b) hidraulikus csatlakozások tömítettségét először kb. 100 üzemóra után kell ellenőrizni, szükség esetén el kell végezni az utánhúzást. c) z első cserét 500 üzemóra után kell elvégezni. karbantartási időközök normális üzemeltetési körülményekre vonatkoznak. Nehéz körülmények esetén az időközöket szükség szerint csökkenteni kell. F 5

39 5 Kenési terv 1) E F + C 0,7 l E F E F B 1) B + C 1,4 l E F g s b a Csúszóelületek Zsírzóej Betöltő csonkok hidraulikaolajhoz Betöltő csonkok hajtóműolajhoz Leengedőcsavar hajtóműolajhoz Hűtőházi alkalmazás 1) Keverési arány hűtőházi alkalmazásra 1:1 F 6

40 5.1 Üzemeltetéshez szükséges anyagok z üzemeltetéshez szükséges anyagokkal való bánásmód: z üzemeltetéshez szükséges anyagokkal mindig szakszerűen és a gyártó előírásainak megelelően kell bánni. nem szakszerű bánásmód veszélyezteti az egészséget, az életet és a környezetet. z üzemeltetéshez szükséges anyagokat csak az előírásoknak megelelő tartályokban szabad raktározni. z üzemeltetéshez szükséges anyagok éghető anyagok is lehetnek, ezért azok nem érintkezhetnek orró alkatrészekkel vagy nyílt lánggal. z üzemeltetéshez szükséges anyagok tárolására csak tiszta tartályokat szabad használni. z üzemeltetéshez szükséges, különböző minőségű anyagok keverése tilos. Ettől az előírástól csak abban az esetben szabad eltérni, ha a keverés a mindenkori üzemeltetési utasításban kiejezetten elő van írva. Kerülje az anyagok kiömlését. kiömlött olyadékot megelelő kötőanyag segítségével azonnal el kell távolítani és az anyag-kötőanyag-keveréket az előírásoknak megelelő módon ártalmatlanítani kell. Kód Rendelési szám Zsír-irányértékek Szállítási mennyiség Megnevezés Felhasználás helye ,0 l H-LP 46 DIN Hidraulikus berendezés B ,0 l CLP 100 DIN Hajtómű C ,0 l H-LP 10 DIN Sebességváltó, hidraulikus berendezés E ,0 kg Zsír, DIN Kenés F ,0 kg Zsír, TTF52 Kenés Kód Elszappanosít ási mód Cseppenésp ont C Törés utáni penetráció 25 C esetén NLG1-osztály Felhasználási hőmérséklet C E Lítium /+120 F / +100 F 7

41 6 Karbantartási útmutatások 6.1 jármű előkészítése a karbantartási és enntartási munkákhoz. karbantartási és enntartási munkáknál a balesetek elkerülése érdekében minden szükséges biztonsági intézkedést meg kell tenni. következő előeltételeket kell biztosítani: Biztosítva állítsa le a járművet (lásd az E ejezetet). Húzza ki az akkumulátor dugós csatlakozóját, hogy ezzel biztosítsa a járművet a nem szándékos elindítás ellen (lásd: D ejezet). Felemelt teheremelő villák, vagy elemelt jármű alatt történő munkavégzés esetén, ezeket úgy kell biztosítani, hogy a leeresztés, elbillenés, vagy lecsúszás lehetősége ki legyen zárva. jármű elemelésénél ezen kívül még a "Szállítás és első üzembe helyezés" c. ejezet előírásait is be kell tartani. 6.2 z akkumulátoredél kinyitása Lásd az D ejezet. 6.3 homlokburkolat kinyitása jármű biztosított leállítása. Nyissa ki a homlokburkolat-reteszelést (1); a kulcs az akkumulátor-tárolótérben található. Fordítsa a rudat az alsó tartományba. Emelje le a edelet (2) és állítsa a jármű mellé. elszerelés ordított sorrendben történik. 1 2 F 8

42 6.4 Ellenőrizze a hidraulikaolaj szintjét. jármű előkészítése a karbantartási és enntartási munkálatokhoz (lásd: 6.1. szakasz). Nyissa ki a homlokburkolatot. (lásd: 6.3. szakasz). Ellenőrizze a hidraulikatartályban (3) a hidraulikaolaj szintjét. hidraulikatartályon találhatók jelölések (4). z olajszintnek leengedett teheremelő villa esetén a max és min jelölések között kell lennie. max min 4 3 dott esetben a speciikációnak megelelő hidraulikaolajat a max jelölésig kell utántölteni (hidraulikaolaj speciikáció lásd 5.1 szakasz). Zárja le a homlokburkolatot, húzza ki a kulcsot és tegye be a a kulcstárolóba. F 9

43 6.5 Ellenőrizze az elektromos biztosítékokat. jármű előkészítése a karbantartási és enntartási munkálatokhoz (lásd: 6.1. szakasz). Vegye le a homlokburkolatot (lásd: 6.3 szakasz). Ellenőrizzen valamennyi biztosítékot, hogy megelelnek-e a táblázat szerinti helyes értéknek, hogy esetleg nem sérültek-e, adott esetben cserélje ki azokat Poz. Megnevezés Mit biztosít: Érték 5 F1 Főbiztosíték F1 Járműmozgató motor (párhuzamosan az 1F zel) 7 1F10 Járműmozgató motor (párhuzamosan az 1F1-40 gyel) 8 2F1 Szivattyúmotor F1 Lemerülésjelző / üzemóraszámláló 10 Szerelje el ismét a homlokburkolatot (lásd E ejezet). F 10
