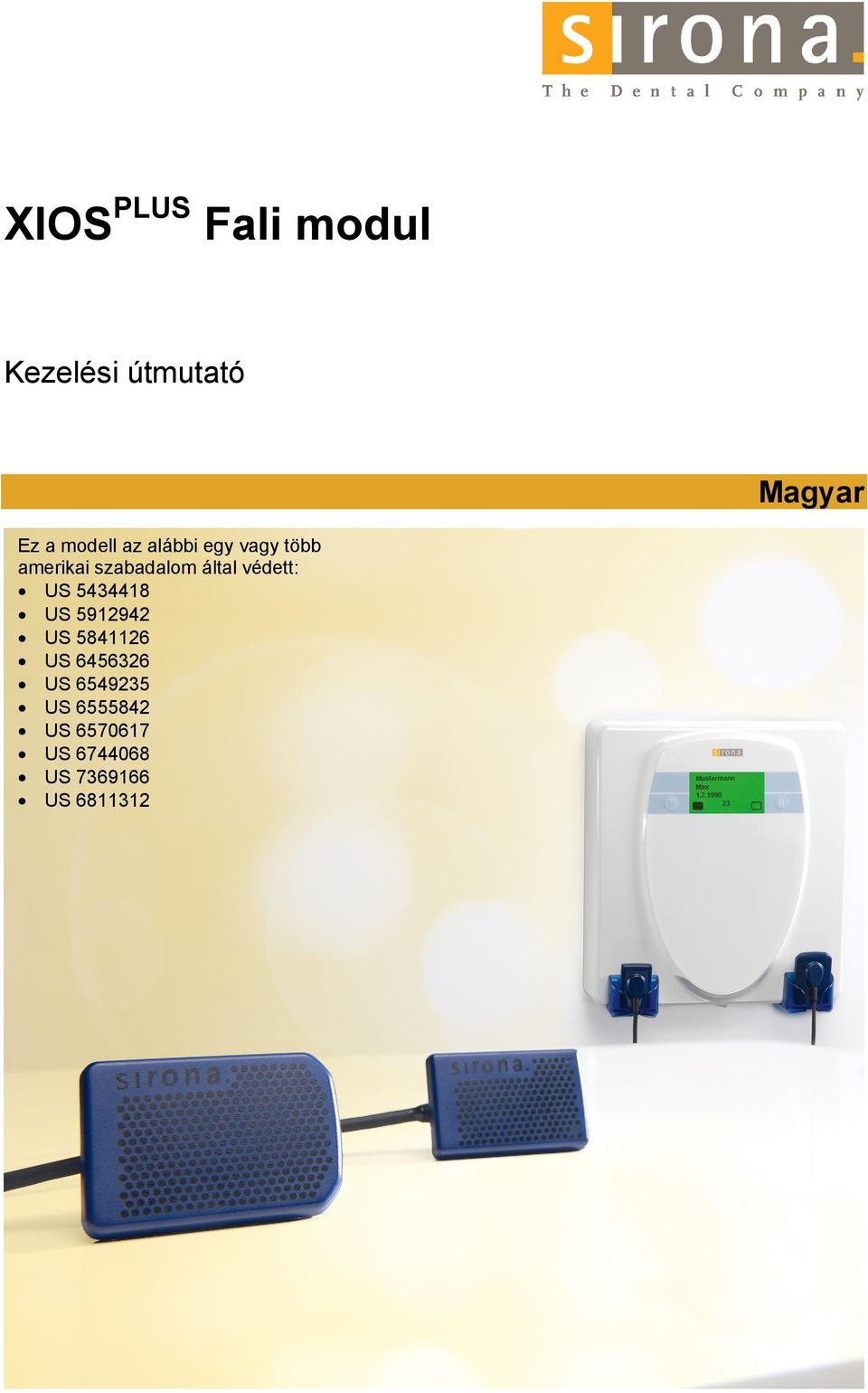

1 XIOS PLUS Fali modul Kezelési útmutató Magyar Ez a modell az alábbi egy vagy több amerikai szabadalom által védett: US US US US US US US US US US

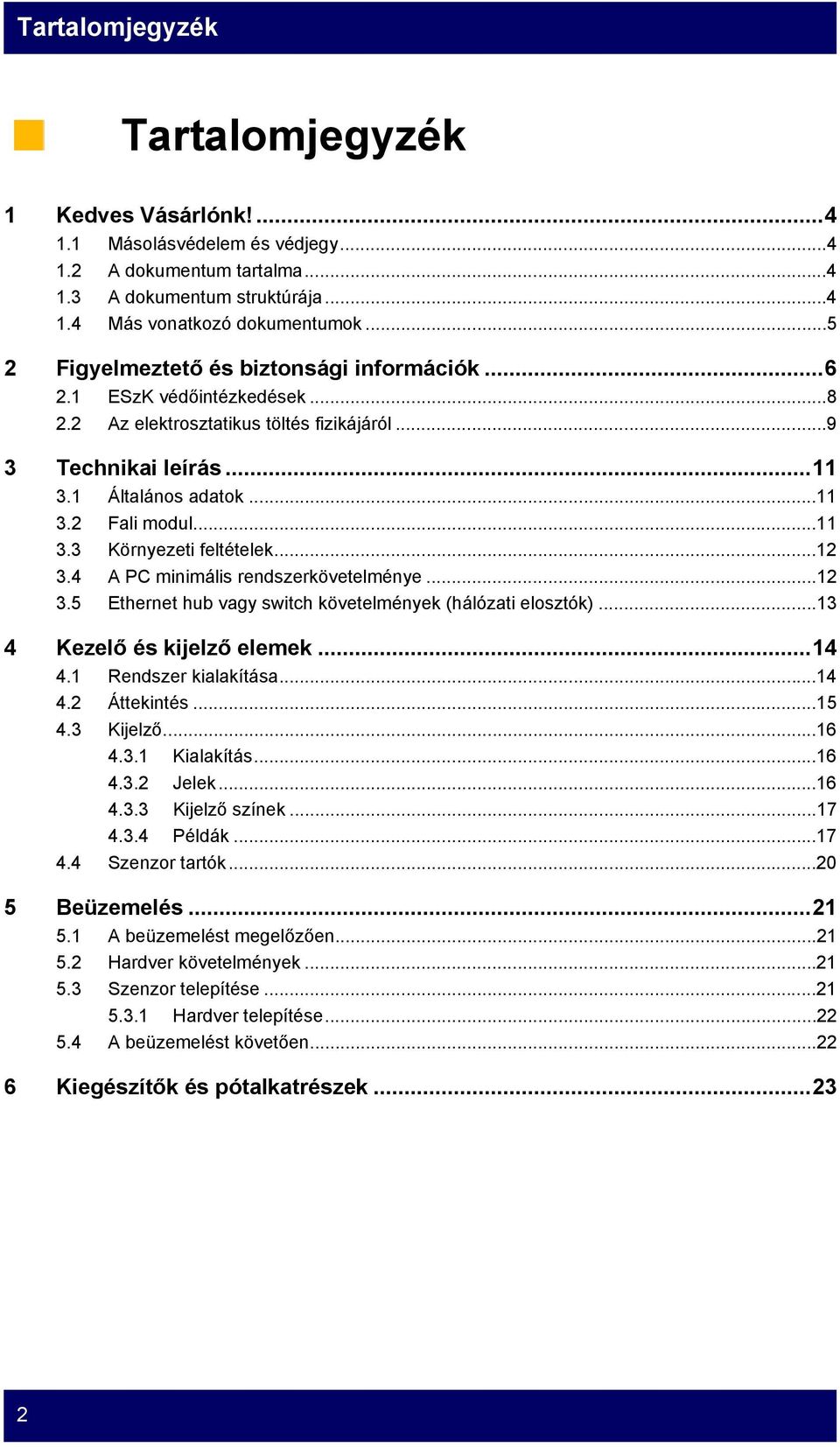

2 Tartalomjegyzék Tartalomjegyzék 1 Kedves Vásárlónk! Másolásvédelem és védjegy A dokumentum tartalma A dokumentum struktúrája Más vonatkozó dokumentumok Figyelmeztető és biztonsági információk ESzK védőintézkedések Az elektrosztatikus töltés fizikájáról Technikai leírás Általános adatok Fali modul Környezeti feltételek A PC minimális rendszerkövetelménye Ethernet hub vagy switch követelmények (hálózati elosztók) Kezelő és kijelző elemek Rendszer kialakítása Áttekintés Kijelző Kialakítás Jelek Kijelző színek Példák Szenzor tartók Beüzemelés A beüzemelést megelőzően Hardver követelmények Szenzor telepítése Hardver telepítése A beüzemelést követően Kiegészítők és pótalkatrészek

3 Tartalomjegyzék 7 Üzemeltetés Általános Megjegyzések Készenléti állapot Takarékos üzemmód Képfelvétel Üzenetek Előkészítés Az egység felvételre való előkészítése A szenzor pozícionálása A felvétel elkészítése A külső felület gondozása Kezelő és tisztító anyagok Kezelő és tisztító anyagok az USA-ban Tisztítás Fertőtlenítés Felülvizsgálat és szerviz Rendszeres felülvizsgálat és szerviz A rendszer tulajdonos vagy meghatalmazott személy által végzett havi ellenőrzés A rendszer tulajdonos vagy meghatalmazott személy által végzett éves ellenőrzés Kiválasztott hibaüzenetek Üzenetek listája Segélyüzenetek listája A hibaüzenetek struktúrája A hiba leírása Ex - hibatípus yy - helymeghatározás

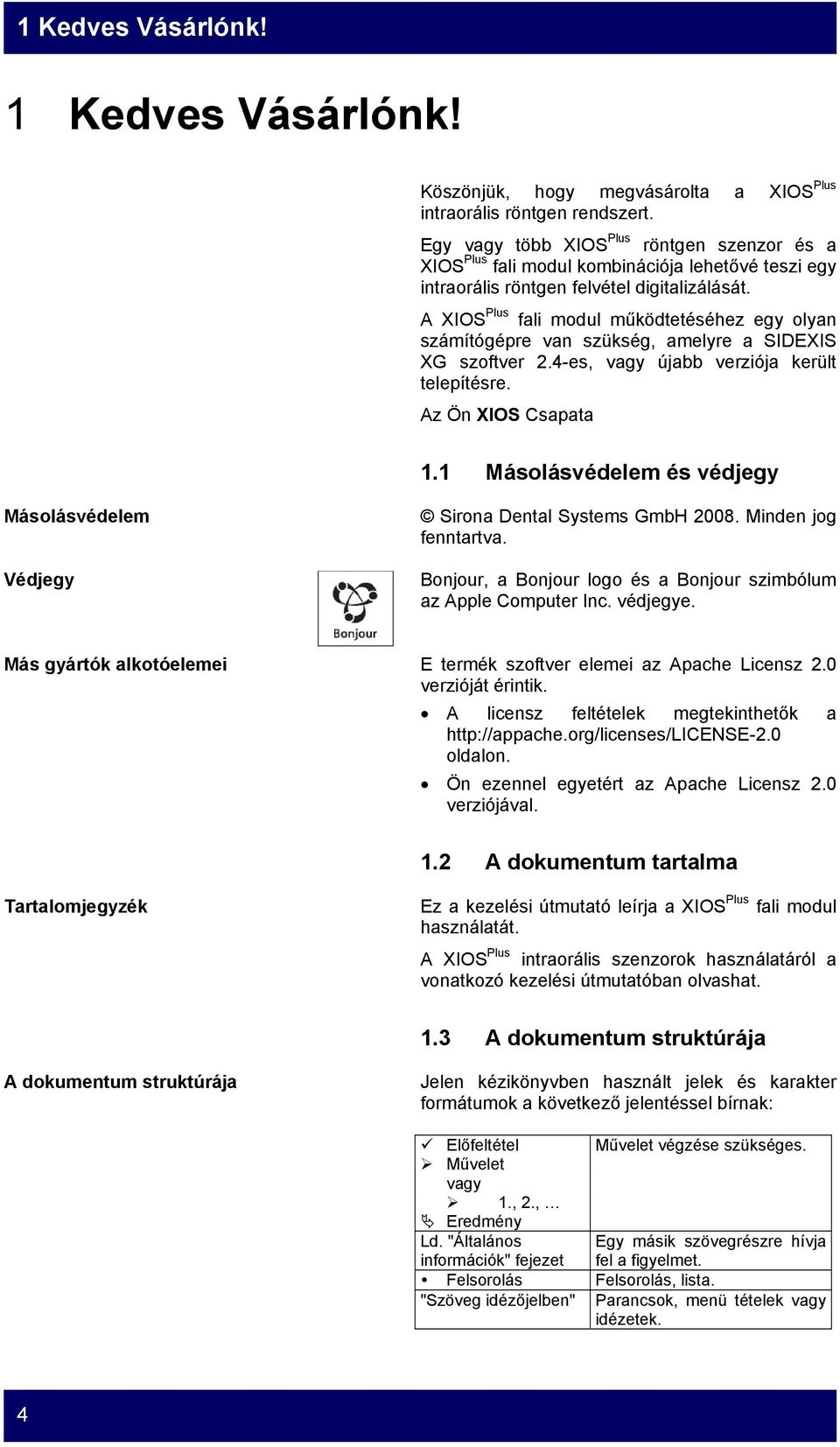

4 1 Kedves Vásárlónk! 1 Kedves Vásárlónk! Köszönjük, hogy megvásárolta a XIOS Plus intraorális röntgen rendszert. Egy vagy több XIOS Plus röntgen szenzor és a XIOS Plus fali modul kombinációja lehetővé teszi egy intraorális röntgen felvétel digitalizálását. A XIOS Plus fali modul működtetéséhez egy olyan számítógépre van szükség, amelyre a SIDEXIS XG szoftver 2.4-es, vagy újabb verziója került telepítésre. Az Ön XIOS Csapata 1.1 Másolásvédelem és védjegy Másolásvédelem Védjegy Sirona Dental Systems GmbH Minden jog fenntartva. Bonjour, a Bonjour logo és a Bonjour szimbólum az Apple Computer Inc. védjegye. Más gyártók alkotóelemei E termék szoftver elemei az Apache Licensz 2.0 verzióját érintik. A licensz feltételek megtekinthetők a oldalon. Ön ezennel egyetért az Apache Licensz 2.0 verziójával. 1.2 A dokumentum tartalma Tartalomjegyzék Ez a kezelési útmutató leírja a XIOS Plus fali modul használatát. A XIOS Plus intraorális szenzorok használatáról a vonatkozó kezelési útmutatóban olvashat. 1.3 A dokumentum struktúrája A dokumentum struktúrája Jelen kézikönyvben használt jelek és karakter formátumok a következő jelentéssel bírnak: Előfeltétel Művelet végzése szükséges. Művelet vagy 1., 2., Eredmény Ld. "Általános információk" fejezet Egy másik szövegrészre hívja fel a figyelmet. Felsorolás Felsorolás, lista. "Szöveg idézőjelben" Parancsok, menü tételek vagy idézetek. 4

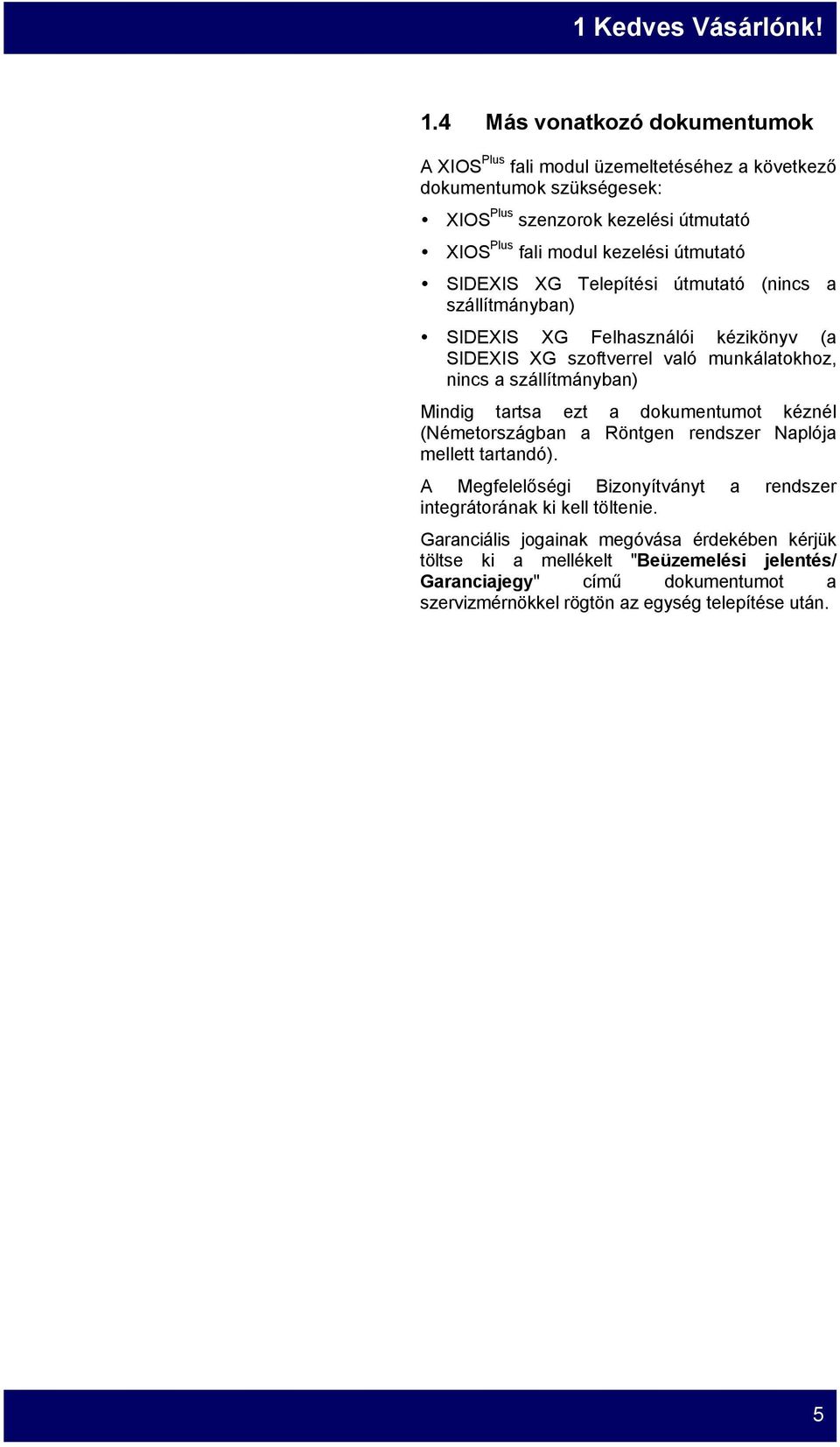

5 1 Kedves Vásárlónk! 1.4 Más vonatkozó dokumentumok A XIOS Plus fali modul üzemeltetéséhez a következő dokumentumok szükségesek: XIOS Plus szenzorok kezelési útmutató XIOS Plus fali modul kezelési útmutató SIDEXIS XG Telepítési útmutató (nincs a szállítmányban) SIDEXIS XG Felhasználói kézikönyv (a SIDEXIS XG szoftverrel való munkálatokhoz, nincs a szállítmányban) Mindig tartsa ezt a dokumentumot kéznél (Németországban a Röntgen rendszer Naplója mellett tartandó). A Megfelelőségi Bizonyítványt a rendszer integrátorának ki kell töltenie. Garanciális jogainak megóvása érdekében kérjük töltse ki a mellékelt "Beüzemelési jelentés/ Garanciajegy" című dokumentumot a szervizmérnökkel rögtön az egység telepítése után. 5

6 2 Figyelmeztető és biztonsági információk 2 Figyelmeztető és biztonsági információk Használt jelek Tartsa be a kísérő dokumentumok utasításait (névtáblán) Tervezett használat Ez a rendszer intraorális röntgen felvételek digitalizálására alkalmas. A rendszer nem használható robbanásveszélyes környezetben. Csak USA-ban: Figyelem! Felülvizsgálat és szerviz javaslatok Vegye figyelembe, hogy a Szövetségi törvények (USA) tiltják ezen készülékek orvosok, fogorvosok vagy engedéllyel rendelkező gyakorló orvosok számára és nevében való eladást. A páciens, a kezelő és egy harmadik személy biztonsága és egészsége érdekében, a felszerelést meghatározott időközönként felül kell vizsgálni és szervizelni kell, hogy az üzemeltetési biztonságot és a termék megbízható működését garantálni tudjuk az IEC 601-1/DIN EN etc. Szabvány értelmében. A rendszertulajdonos felelőssége a felülvizsgálatok és szervizelési munkálatok teljesítése. Abban az esetben, ha a kezelő elmulasztja a felülvizsgálatok és a szervizelési munkálatok teljesítését, vagy figyelmen kívül hagyja a hibaüzeneteket, az ennek tulajdonítható károkért a Sirona Dental Systems GmbH vagy a cég szerződéses beszállítói nem vonhatók felelősségre. Mint elektromos orvosi eszközök gyártója, csak akkor vállalunk felelősséget az eszköz biztonságos működéséért, ha a szervizt, és a javításokat csak mi, vagy az általunk ecélból közvetlenül felhatalmazott ügynökségek végzik, és ha a készülék biztonságos működését érintő alkatrészeket csak eredeti részekkel cserélik ki Feltételezzük, hogy a munkát elvégző személyektől igényt tart egy igazolásra az elvégzett munka természetéről és terjedelméről, és amely magában foglalja az érintett paraméterek változásait és a munka részletezését, valamint a dátumot, a cégnevet és az aláírást is. A rendszer módosításai Termék biztonsági okokból kizárólag eredeti Sirona alkatrészek használhatók ehhez a termékhez, vagy a Sirona által elfogadott másik cég alkatrészei is felhasználhatók. A nem elfogadott alkatrészek használatából eredő veszélyért a felhasználó felelős. 6

7 2 Figyelmeztető és biztonsági információk FIGYELEM! A PC bővítése a rendszerfunkciók megbízhatóságának gyengüléséhez vezethet (pl. páciens biztonság és elektromágneses kompatibilitás). Bármely nem a Sirona cég által nem elfogadott rendszer bővítés esetén a rendszerfunkciók megbízhatóságára vonatkozó garancia átszáll a műveltet végző személyre. A XIOS Plus fali modult csak a Kezelési útmutatóban leírtak szerint használja. Összeépítés más eszközökkel A lehetséges kombinációk meghatározása a rendszer integrátora által kiadott Megfelelőségi nyilatkozatban történik. A páciens környezete A páciens megröntgenezése A páciens a környezetében (A) közvetlenül kizárólag a páciens környezetében (A) használni kívánt eszközökkel, vagy rendszerelemekkel érintkezhet. Ez minden, a vizsgálat vagy kezelés alatt lehetséges páciens helyzetre (B) vonatkozik. Csak akkor készíthető a páciensről felvétel, ha az egység kifogástalanul működik. A rendszert csak szakember, vagy megfelelően képzett személy üzemeltetheti. Soha ne hagyja a pácienst az egységben felügyelet nélkül. A XIOS Plus fali modult csak a Kezelési útmutatóban leírtak szerint használja. 7

8 2 Figyelmeztető és biztonsági információk Elektromágneses kompatibilitás (EMK) A XIOS Plus fali modul megfelel az IEC :2001 szabvány követelményeinek. Az orvosi elektromos eszköz tárgya az EMK-val foglalkozó speciális óvintézkedéseknek. A "Beüzemelési feltételek" dokumentumban leírtak szerint kell a készüléket telepíteni és használni. Hordozható és mobil RF kommunikációs rendszerek interferálhatnak az orvosi elektromos eszközökkel. Ezen okból kifolyólag a mobil rádió telefonok használata a rendelőben és kórházi környezetben tilos. A felvételi egység elhelyezése a pácienshez képest Higiéniás információk A rendelő működését figyelembe véve a felvételi rendszernek a pácienshez képest történő egyértelmű elhelyezése garantálja a röntgen felvétel megbízható áthelyezését a SIDEXIS által mentett páciens adatok közé! A szenzorokhoz való higiéniás védőtokokról a "XIOS Plus Szenzorok kezelési útmutatójában" olvashat. A páciens által viselt egységek/eszközök üzemzavara Az elektromos egységek és adathordozók, mint például rádió irányítású óra és telefonkártya stb. meghibásodásának megelőzése végett fontos, hogy ezeket eltávolítsák a röntgen felvétel előtt. Ártalmatlanítás Kérjük, tartsa be az országában az ártalmatlanításra vonatkozó rendeleteket. A termék tárgya a vonatkozó nemzeti rendelkezéseknek, valamint az Európai Gazdasági Közösségen belül a Council Directive 2002/96/EU (WEEE) rendelkezésnek, mely az elektromos és elektronikus eszközök környezetbarát újrafelhasználását/ártalmatlanítását írja elő. A termék nem ártalmatlanítható kommunális szemétként! Kérjük, forduljon beszállítójához, ha a készülék végleges ártalmatlanítása mellett dönt. 2.1 ESzK védőintézkedések ESzK ESzK védőintézkedés ESzK - ElektroSztatikus Kisülés ESzK védőintézkedésnek minősül: Az elektrosztatikus kisülést megelőző eljárások (pl. légkondicionálás, párásítás, vezetőképes padlórátétek és nem szintetikus ruhák viselése) A testében felgyűlt elektrosztatikus töltés levezetése a készülék keretén, a védőföld vezetéken, vagy nagy fémtárgyakon keresztül. Egy csuklópánt segítségével földelés létrehozása. 8

9 2 Figyelmeztető és biztonsági információk Képzés Ezért azt tanácsoljuk, hogy ezzel az egységgel dolgozó minden személy eszerint a figyelmeztetés szerint járjon el. Továbbá részt kellene venniük egy a rendelőben esetleg keletkező elektrosztatikus töltés fizikájával, és az elektrosztatikusan töltődött felhasználók által az elektronikus alkotóelemekben okozott károkkal foglalkozó továbbképzésen. A továbbképzés tartalmát az "Elektrosztatikus töltés fizikája" című fejezetben találja meg (9. oldal). 2.2 Az elektrosztatikus töltés fizikája Mi az elektrosztatikus töltés? Az elektrosztatikus töltés feszültségmező egy tárgy körül és azon belül (pl. emberi test), mely egy szigetelő réteggel (pl. cipőtalp) védve van a föld feszültségével való érintkezés ellen. Elektrosztatikus töltés kialakulása A statikus elektromos töltés két test összedörzsölődésekor keletkezik, pl. séta (cipőtalp a talajhoz) vagy jármű vezetése (kerekek az úttesthez) közben. A töltés mértéke A töltés mértéke több faktortól függ: Így a töltés nagyobb alacsony páratartalmú levegőben, mint magas páratartalomnál; nagyobb a szintetikus anyagok esetében, mint természetes anyagoknál (ruházat, padlóburkolat). MEGJEGYZÉS Az elektrosztatikus kisülést elektrosztatikus töltés előzi meg. A következő hozzávetőleges számítást alkalmazva megkapjuk az elektrosztatikus kisüléskor keletkező ideiglenes feszültséget. Egy elektrosztatikus kisülés: érzékelhető V-tól hallható V-tól (csattanás, roppanás) látható V-tól (ívkisülés) A kisülésből származó ideiglenes feszültség akár 10 amper is lehet. Nem veszélyes emberi lényre, mert csupán néhány nanoszekundumig tartanak. Háttér információ Integrált áramköröket (logikai áramkörök és mikroprocesszorok) használnak a fogászati/ röntgen/cad/cam rendszerek széles körű funkcionalitásának eléréséhez. Az áramköröket rendkívül magas színvonalon miniatürizálják, hogy minél több funkciót beépíthessenek a chipekbe. Ennek eredménye- 9

10 2 Figyelmeztető és biztonsági információk képpen közel tízezred milliméteres szerkezet vastagság alakult ki. Nyilvánvaló tehát, hogy ezek az integrált áramkörök, melyek kábeleken keresztül az egységből kivezető dugókhoz csatlakoznak érzékenyek az elektrosztatikus kisülésekre. Még az a feszültség is okozhatja a szerkezet összeomlását, amely az ember számára érzékelhetetlen, úgy, hogy a kisülés áthalad az áramkörön megolvasztva a chipeket az érintett területeken. Az egyes integrált áramkörökben okozott kár üzemzavarhoz, vagy a rendszer meghibásodásához vezethet. Ennek megelőzése érdekében a dugó melletti ESzK matrica ezen kockázatokra hívja fel a figyelmet. 10

11 3 Technikai leírás 3 Technikai leírás 3.1 Általános adatok A D 3495 típusú, XIOS Plus fali modul az IEC szabványnak megfelelően felülvizsgálatra került. A termék megfelelt ezen szabályozásoknak. Jelen dokumentum eredeti nyelve: angol Ez a termék viseli a CE jegyet az orvosi eszközökkel foglalkozó, június 14-i Tanácsi Irányelv 93/42/EEC rendelkezés szerint Szabadalmak US US US US US US US US US További szabadalmak függőben vannak 3.2 Fali modul Névleges feszültség: ± 10% Névleges frekvencia: Mért áramerősség: Fogyasztás: Üzemmód: Áramütés elleni védelem fokozata Víz beszivárgás elleni védelem: Gyártás éve: Méretek M Sz H (mm-ben): Súly: 50/60 Hz Max. 120 ma Max. 15 W Folyamatos üzemeltetés I. védelmi osztály Szokványos felszerelés (védelem nélkül) ,5 kg (a névtáblán) 11

12 3 Technikai leírás 3.3 Környezeti feltételek Környezeti hőmérséklet: Tárolási hőmérséklet: Relatív páratartalom (tárolás és szállítás): Relatív páratartalom üzemeltetéskor Légnyomás (tárolás és szállítás) Légnyomás üzemeltetéskor Üzemi tengerszint feletti magasság: 10 (50 F) - 40 C (104 F) -40 C (-40 F) - 70 C (158 F) 10 % % 10 % - 75 % hpa hpa 3000 m 3.4 A PC minimális rendszerkövetelménye FIGYELEM Funkcionalitás garanciája További telepítések, vagy az "Apple Bonjour" program frissítése esetén a XIOSPlus fali modul funkcionalitása nem garantált. Ne telepítse az "Apple Bonjour" programot! Az "Apple Bonjour" eleme például a Safari, és itunes Apple programoknak és a Dreamweaver CS3 Adobe programoknak. Processzor: Pentium III PC (A Pentium bejegyzett védjegy) Windows XP: 400 MHz, vagy erősebb (A Windows XP a Microsoft Corporation védjegye) Merevlemez: > 2 GB / adatbázis > 50 MB / SIDEXIS telepítés RAM: Windows XP: legalább 256 MG Meghajtók: CD-ROM író Operációs rendszer: Windows XP Grafikus rendszer: Legalább pixeles felbontás Legalább 16 bites színmélység Hálózati kártya: 100 MBit/s Biztonság: A PC feleljen meg az EN :2001 szabványnak. Csatlakoztasson egy második védőföld vezetéket, ahogy az a jelen útmutatóban is leírásra került. 12

13 3 Technikai leírás 3.5 Ethernet hub vagy switch követelmények (hálózati elosztók) Adatátviteli sebesség: 10BaseT (10 MBit/s) és/vagy 100BaseXT (100 MBit/s) Aljzat csatlakozás: RJ 45 Biztonság: Az Ethernet hub vagy switch feleljen meg az EN :2001 szabványnak, vagy ellenőrizze egy bevizsgáló laboratórium, amely ezen szabvány alapján dolgozik (pl. VDE, UL, CSA) 13

14 4 Kezelő és kijelző elemek 4 Kezelő és kijelző elemek 4.1 Rendszer kialakítása A B C D E F G H XIOS Plus fali modul XIOS Plus szenzor kábellel és csatlakozóval (1-es vagy 2-es méret) A XIOS Plus fali modul bal oldali aljzatába csatlakoztatva XIOS Plus szenzor kábellel és csatlakozóval (1-es vagy 2-es méret) A XIOS Plus fali modul jobb oldali aljzatába csatlakoztatva PC beépített hálózati interfésszel és Windows XP operációs rendszerrel, SIDEXIS XG szoftverrel (2.4 vagy újabb verzió) Ethernet hub/swicth (RJ45) XIOS szenzor tartó készlet lokalizáló gyűrűkkel és vezető szálakkal Ethernet csatlakozó (FJ45): XIOS Plus fali modul az Ethernet hub-ba/switch-be Ethernet csatlakozó (RJ45): SIDEXIS XG PC az Ethernet hub-ba/switch-be 14

15 4 Kezelő és kijelző elemek 4.2 Áttekintés A Kijelző (16. oldal) (rendszer állapotok megjelenítése) B C D E F G H I J LED jelző (zöld) üzemkész állapot jelzése Készenléti gomb R gomb (üzenetek megerősítésére) Ethernet hub/swicth (RJ45) Szenzor szenzor kábellel és csatlakozóval Szenzor tartó (20. oldal) Aljzat szenzor csatlakozóhoz Főkapcsoló BE / KI Rögzítési pontok: Lehetséges kivezető nyílások a hálózati kábel (RJ45) és a tápkábel számára. Ld. Telepítési útmutató 15

16 4 Kezelő és kijelző elemek 4.3 Kijelző Kialakítás Magyarázat Testreszabható tartalom A következő tartalmak testreszabhatóak a kijelzőn: Rendelő neve: ez jelenik meg, például amikor az egység üzemkész állapotban van Páciens keresztneve, vezetékneve, születési dátuma, kártyaszáma, fog száma: Ezen információk kerülnek megjelenítésre a felvételre kész állapotban és a beolvasás alatt - Ezen információk megjelenítése hozzáigazíthatók az ország-specifikus személyi jogvédelmi szabályozásokhoz. Kérjük, a tartalom testreszabásával kapcsolatban kérdezze szerviz mérnökét. Attribútumok A XIOS Plus fali modul kijelzője a következő elemekkel rendelkezik: Háttérvilágítás az üzemi állapottól függően változó színben (17. oldal) Speciális szimbólumok (17. oldal) (pl. hálózati kapcsolat (C) vagy az üzemi állapottól függően megjelenő szöveg. A kijelző tartalma részben testreszabható. További részletekről kérdezze szerviz technikusát. Az elérhető és foglalt (szenzor csatlakoztatva) szenzor aljzatok különböző jelekkel kerülnek megkülönböztetésre (17. oldal) normál módban. - Bal szenzor aljzat (A) (1. foglalat) - Jobb szenzor aljzat (B) (2. foglalat) Példák A "Példák" című fejezet (17. oldal) példákat mutat be a jobb megértés érdekében Jelek Általános Hálózati kapcsolat (meglévő hálózati kapcsolat kijelzése) A kijelző a következő állapotokat veheti fel: Üres négyzet = Nincs hálózati kapcsolat 16

17 4 Kezelő és kijelző elemek Négyzet, benne "X" = Van kapcsolat, de a hálózat sebessége nem alkalmas Lépjen kapcsolatba szerviz mérnökével a probléma megoldása érdekében. Négyzet, benne "L" = 10 Mbit/s-os kapcsolat Négyzet, benne "H" = 100 Mbit/s-os kapcsolat Szenzorok Szenzor nincs csatlakoztatva. Szenzor csatlakoztatva, de nem üzemkész Szenzor csatlakoztatva, üzemkész Példák A "Példák" című fejezet (17. oldal) példákat mutat be a jobb megértés érdekében Kijelző színek Kijelző színek A kijelző megfelelő háttérszínekkel jelzi a rendszer állapotát. fehér kék zöld sárga piros Bekapcsolási fázis vagy szerviz üzenet Üzemkész állapot vagy felvételre kész állapot felszerelt szenzor nélkül Felvételre kész állapot felszerelt szenzorral Felvétel és kép továbbítás Hibaüzenet Példák A "Példák" című fejezet (17. oldal) példákat mutat be a jobb megértés érdekében Példák Indító képernyő Kialakítás Háttérszín: fehér Folyamatjelző sáv: aktuális állapot Első szöveg sor: a fali egység megnevezése a hálózatban Második szöveg sor: aktuális IP cím Hálózati kapcsolat jele: XIOS Plus fali modul csatlakoztatva a hálózatba 17

18 4 Kezelő és kijelző elemek Üzemkész állapot Kialakítás Háttérszín: kék Első szöveg sor: a rendelő neve Második szöveg sor: a fali egység megnevezése a hálózatban Bal oldali szenzor jel: bal oldali szenzor csatlakoztatva és üzemkész Hálózati kapcsolat jele: XIOS Plus fali modul csatlakoztatva a hálózatba Jobb oldali szenzor jel: jobb oldali szenzor nincs csatlakoztatva Felvételre kész állapot Kialakítás Háttérszín: zöld Első szöveg sor: a páciens keresztneve Második szöveg sor: a páciens vezetékneve Harmadik szöveg sor: a páciens születési ideje Negyedik szöveg sor: a SIDEXIS-ben kiválasztott fog száma Bal oldali szenzor jel: bal oldali szenzor nincs csatlakoztatva Jobb oldali szenzor jel: jobb oldali szenzor csatlakoztatva és üzemkész Kialakítás Háttérszín: kék Első szöveg sor: a páciens keresztneve Második szöveg sor: a páciens vezetékneve Harmadik szöveg sor: a páciens születési ideje Negyedik szöveg sor: a SIDEXIS-ben kiválasztott fog száma Bal oldali szenzor jel: bal oldali szenzor nincs csatlakoztatva Jobb oldali szenzor jel: jobb oldali szenzor nincs csatlakoztatva 18

19 4 Kezelő és kijelző elemek Felvétel és kép továbbítás Kialakítás Háttérszín: sárga Első szöveg sor: a páciens keresztneve Második szöveg sor: a páciens vezetékneve Harmadik szöveg sor: a páciens kártyaszáma Bal oldali szenzor jel: bal oldali szenzor csatlakoztatva és üzemkész Folyamatjelző sáv: A felvétel és kép továbbítás aktuális állapotát mutatja Jobb oldali szenzor jel: jobb oldali szenzor csatlakoztatva és üzemkész Hibaüzenet Kialakítás Háttérszín: piros Első szöveg sor: hibaüzenet Második szöveg sor: a fali egység megnevezése a hálózatban Kimentés Kialakítás Háttérszín: piros Első szöveg sor: a páciens keresztneve Második szöveg sor: a páciens vezetékneve Harmadik szöveg sor: a páciens kártyaszáma Bal oldali szenzor jel: bal oldali szenzor csatlakoztatva és üzemkész Negyedik szöveg sor: Hibaüzenet "Kimentés" Jobb oldali szenzor jel: jobb oldali szenzor csatlakoztatva és üzemkész 19

20 4 Kezelő és kijelző elemek 4.4 Szenzor tartók Matricák A következő matricák kerültek a G szenzor tartóra: BF típusú alkatrész Tartsa be a csatolt dokumentumok utasításait Alkalmazás A szenzort helyezze a szenzor tartóra Annak érdekében, hogy a szenzor kábel ne érjen a földre, a kábelt a szenzor tartó fölé akaszthatja. 20

21 5 Beüzemelés 5 Beüzemelés 5.1 A beüzemelést megelőzően A PC A XIOS intraorális Rendszer beüzemelését megelőzően a PC legyen üzemkész állapotban. Gondoskodjon róla, hogy a hardver és az operációs rendszer megfelelően telepítésre kerüljön. A PC és az operációs rendszer felhasználói kézikönyve mellett tartsa be a SIDEXIS XG "Telepítési útmutatója" és a "Felhasználói kézikönyv" dokumentumok utasításait. VESZÉLYES Áramütési kockázat A PC-t üzemeltetéskor csatlakoztatni kell egy védőfölddel ellátott elektromos aljzatba. VESZÉLYES Áramütési kockázat A PC nem üzemeltethető a páciens környezetében (7. oldal) a megfelelő védőföld vezeték nélkül. Ld. "Telepítési útmutató". 5.2 Hardver követelmények Magyarázat Előfeltételek Egy XIOS Plus fali modult legalább egy SIDEXIS XG PC-hez csatlakoztatni kell Ethernet hálózaton keresztül. Legalább egy hub-ot, vagy switch-et üzembe kell helyezni a XIOS Plus fali modul és egy SIDEXIS XG PC között. Hálózati követelmények Hálózati csatlakozó = RJ45 Hálózati csatlakozó = legalább CAT 5 Hálózati hub vagy switch. A Sirona a 100BaseXT-t (100 MBit/s) ajánlja - A közös hálózati hub vagy switch technikai feltételeit a "Technikai leírás" (11. oldal) tartalmazza - A hub-ot vagy switch-et a vonatkozó kezelési útmutató szerint üzemelje be. 5.3 Szenzor telepítése Magyarázat Csatlakoztatás Egyszerre két szenzor csatlakoztatható a XIOS Plus fali modulhoz. 21

22 5 Beüzemelés Szenzor kezelés A szenzor adatok központilag kerülnek kezelésre. A szenzorok az első felvétel elkészítését megelőzően automatikusan telepítésre kerülnek. Ezért nem szükséges a szenzorok manuális telepítése Hardver telepítése Csatlakoztassa a szenzort a teljes mértékben beüzemelt XIOS Plus fali modulhoz. FIGYELEM A szenzor és a szenzor kábel sérülésének kockázata - A szenzor kábelt tilos hajlítani, összetekerni vagy megcsavarni, vagy a mechanikai nyomás bármely más formájának kitenni. - Ne a kábelnél fogva húzza ki a szenzor csatlakozóját. - Minden nap végezzen vizuális ellenőrzést a szenzor kábelen. 5.4 A beüzemelést követően Próba felvétel A következő beüzemeléseket követően készítsen próba felvételt. A XIOS Plus fali modul beüzemelése után Egy új szenzor első telepítés után 22

23 6 Kiegészítők és pótalkatrészek 6 Kiegészítők és pótalkatrészek Kiegészítők A kiegészítőkről további információkat a "XIOS Plus szenzor Kezelési útmutatójában" olvashat. 23

24 7 Üzemeltetés 7 Üzemeltetés 7.1 Általános Megjegyzések FIGYELEM Sérülés veszély - Ne hajlítsa meg a szenzor kábelt, vagy menjen át rajta (pl. székkel)! - Ha lehetséges, kerülje el, hogy a szenzor kábel a földre érjen FIGYELEM A felszínen vezetett kábelek sérülés veszélye - Ne hajlítsa meg az Ethernet kábelt, vagy a tápkábelt, vagy menjen át rajtuk (pl. székkel)! - Ha lehetséges, kerülje el, hogy az Ethernet kábel vagy a tápkábel a földre érjen MEGJEGYZÉS Rendszeres időközönként, legalább havonta egyszer ellenőrizzen minden matricát, és győződjön meg róla, hogy azok sértetlenek, olvashatók és megfelelően tapadnak a felszínhez. Ellenőrizze továbbá a XIOS Plus fali modult és a csatlakoztatott kábeleket, hogy nincs-e rajtuk sérülés. A XIOS Plus fali modul, a kábelek vagy a matricák látható sérülése esetén kérjük lépjen kapcsolatba a kereskedőjével Készenléti állapot Magyarázat A XIOS Plus fali modul készenléti állapotba is hozható. A készenléti gomb segítségével aktiválhatja, vagy kikapcsolhatja ezt az állapotot. Kapcsolja be az egységet Kikapcsolás A XIOS Plus fali modul üzemkész állapotban van. Röviden nyomja meg a Készenléti gombot. A XIOS Plus fali modul készenléti állapotba kapcsol. A zöld LED jelzőfény tovább világít. A XIOS Plus fali modul készenléti állapotban van. Nyomja meg az R gombot. A XIOS Plus fali modul üzemkész állapotba kerül Takarékos üzemmód Magyarázat A XIOS Plus fali modul készenléti állapotba is hozható energia takarékosság céljából. A készenléti gomb segítségével aktiválhatja, vagy kikapcsolhatja ezt az állapotot. 24

25 7 Üzemeltetés Kapcsolja be az egységet Kikapcsolás A XIOS Plus fali modul üzemkész állapotban van. 2 másodpercig nyomja meg a Készenléti gombot. A XIOS Plus fali modul takarékos üzemmódra áll át. A zöld LED jelzőfény kikapcsol. A XIOS Plus fali modul takarékos üzemmódban van. 2 másodpercig nyomja meg a Készenléti gombot. A XIOS Plus fali modul üzemkész állapotba kerül. A zöld LED jelzőfény kigyullad. 7.2 Képfelvétel Üzenetek FIGYELEM Összeomlás veszély a képfelvétel közben A képfelvétel közben a programok háttérben való futtatása (pl. MediaPlayer, Nyomtató ablak, háttérmentő szoftver stb.) a SIDEXIS XG összeomlásához vezethet. Képfelvétel előtt zárjon be minden programot, ami nem szükséges a SIDEXIS XG futtatásához. Kétségek esetén konzultáljon a rendszer adminisztrátorával Előkészítés Előkészítés Kapcsolja be az egységet A XIOS Plus fali modul beüzemelése és a hálózatba való csatlakoztatása a "XIOS Plus fali modul telepítési útmutató" tartalma szerint történik. MEGJEGYZÉS Az eszköz nincs ellátva bekapcsolási késleltetéssel. Az állandó be- és kikapcsolás csökkenti a különböző alkatrészek szerviz élettartamát, valamint nagyobb fogyasztáshoz vezet. A kikapcsolás után várjon legalább 5 másodpercet, mielőtt újra bekapcsolja a készüléket. Kapcsolja be a XIOS Plus kapcsolóval. fali modult a BE/KI Az indító képernyő megjelenik (ez a folyamat 10 másodpercig is eltarthat). A zöld jelző LED kigyullad. A XIOS Plus fali modul elindul. Körülbelül 30 másodperc múlva az egység bekapcsol, a XIOS Plus fali modul üzemkész állapotba kerül. Ezt a kijelző kék háttérvilágítása is visszaigazolja. 25

26 7 Üzemeltetés Az egység felvételre való előkészítése Indítsa el a SIDEXIS XG-t a számítógépen. Csatlakoztasson legalább egy szenzort a XIOS Plus fali modulhoz. 1. Kezdje azzal, hogy beregisztrál egy pácienst a SIDEXIS XG-ben. 2. Egy felvétel elkészítéséhez kattintson az intraorális felvétel gombra. Ha több intraorális szenzor/rendszer létezik ezen a PC-n, az alkotóelem kiválasztása párbeszédablak jelenik meg. Itt válassza ki a megfelelő röntgen rendszert/alkotóelemet. A felvételre kész állapot automatikusan elérhetővé válik. A felvételre kész állapot párbeszédablak megjelenik a SIDEXIS XG felhasználói felületén. Egy új szenzor automatikusan telepítésre kerül a hálózatban. MEGJEGYZÉS Minden a XIOS Plus fali modulhoz csatlakoztatott és inicializált szenzor egyszerre kerül be a felvételre kész állapotban. Felvételre kész állapot megjelenítése A felvételre kész ablak a SIDEXIS XG felületén: A XIOS Plus fali modulhoz csatlakoztatott és üzemkész szenzorok megjelenítésre kerülnek. A felvételre kész párbeszédablakban lévő zöld mező villogni kezd. A "Felvételre várakozik..." üzenet jelenik meg a felvételre kész párbeszédablakban. XIOS Plus fali modul kijelzője: A kijelző háttérvilágítása zöld színű. A XIOS Plus fali modulhoz csatlakoztatott és üzemkész szenzorok megjelenítésre kerülnek. A testreszabástól függően olyan adatok jelennek meg, mint a páciens keresztneve, vezetékneve, születési dátuma, kártya száma és a fog száma. 26

27 7 Üzemeltetés MEGJEGYZÉS Ha a háttérvilágítás nem zöld, ellenőrizze, hogy legalább egy szenzor legyen csatlakoztatva és inicializálva A szenzor pozícionálása 1. Használja a tartót a szenzornak a páciens szájában történő pozícionálásához. 2. Állítsa pozícióba az intraorális röntgen fejet. A szenzor kezelésére vonatkozó további információkat a "XIOS Plus szenzorok" kezelési útmutatóban olvashat. MEGJEGYZÉS Összekeverés kockázata A szenzorok összekeveredhetnek a XIOS Plus fali modul szenzor tartóin. Ellenőrizze, hogy a kívánt szenzor üzemkész állapotban van-e. FIGYELEM Üzemeltetési hiba lehetősége Egyszerre csak egy szenzorral készíthető intraorális felvétel. Ezért ne tegyen egynél több szenzort a páciens szájába! A felvétel elkészítése Üzemeltetési megjegyzések Felvétel előtti ellenőrzési lista Szenzor kábel Ne törje vagy hajlítsa meg a kábeleket. Ne csíptesse be a kábeleket (pl. fiókban) Ne lépjen rá a kábelekre (pl. székkel) Ne engedje, hogy a páciens ráharapjon a szenzor kábelre. Ne húzza a kábelt. Az aljzatból való eltávolításkor mindig a csatlakozónál húzza ki. Szenzor Ne engedje, hogy a páciens ráharapjon a szenzorra. Ne ejtse le a szenzort. Világít a zöld mező a SIDEXIS XG felhasználói felületén megjelenő felvételre kész párbeszédablakban (PC-n)? A XIOS Plus fali modul háttérvilágítása zöld? A kívánt szenzor csatlakoztatva van és üzemkész? - Ügyeljen a szenzor jelzőkre a kijelzőn! - Összekeverés veszélye - a szenzorok összekeveredhetnek a szenzor tartókon. 27

28 7 Üzemeltetés A felvételi területhez a megfelelő felvételi idő került beállításra a röntgen készülékben (ellenőrizze a kijlezőt)? Ld. "Felvételi idők" a XIOS Plus szenzor kezelési útmutatójában. Felvétel 1. Készítse el a röntgen felvételt (kövesse a XIOS Plus szenzor kezelési útmutatójában a "Felvételi idők" fejezetben leírtakat). 2. Távolítsa el a higiéniai védőtokot a XIOS Plus szenzor kezelési útmutatójában "A higiéniai védőtok eltávolítása a szenzorról" fejezetben leírtak szerint. 3. Fertőtlenítse a szenzort. 4. A röntgen felvétel elkészítését követően óvatosan helyezze vissza a szenzort a XIOS Plus fali modul szenzor tartójára, hogy elkerülje a szenzor leejtését. 5. Tisztítsa meg és sterilizálja a vezető szálakat és a lokalizáló gyűrűt. 6. Folytassa a kép feldolgozást. 28

29 8 A külső felület gondozása 8 A külső felület gondozása 8.1 Kezelő és tisztító anyagok FIGYELEM Elfogadott kezelő és tisztító anyagok Csak a Sirona által elfogadott kezelő és tisztító anyagokat használjon! Az elfogadott szerekről egy folyamatosan frissített lista tölthető le az internetről a and cleaning agents címen. Ha nincs internet elérése, az alábbi két módon juthat a listához: Rendelje meg a helyi kereskedelmi lerakatból. Rendelje meg a Sironától: Tel.: + 49 (0) 62 51/ Fax: + 49 (0) 62 51/ Ref No.: Kezelő és tisztító anyagok az USA-ban A külső felületek egy erre alkalmas vegyi fertőtlenítőszerrel fertőtleníthetők. Csak olyan fertőtlenítőszert használjon, amely megfelel a nemzeti hatóságok előírásainak és minden szempontból (baktériumok, gombák és vírusok) megfelelően bevizsgáltak. Példák az elfogadott fertőtlenítőszerekre: ALPRO gyártmányú MinutenSpray classic ALPRO gyártmányú MinutenWipes USA-ban és Kanadában: CaviCide vagy CaviWipes 8.3 Tisztítás XIOS Plus fali modul A por, szennyeződések és fertőtlenítő maradványok eltávolítása lágy, kereskedelemben is beszerezhető tisztítószerekkel történjen. FIGYELEM Rövidzárlat kockázata Ne engedje, hogy a folyadékok beszivárogjanak a csatlakozó aljzatokba! 29

30 8 A külső felület gondozása MEGJEGYZÉS Azonnal töröljön le minden olyan gyógyszermaradványt, amely a felületre kerül. PC és monitor A PC és a monitor tisztításánál kérjük kövesse az adott elemekhez kapott használati útmutatót. 8.4 Fertőtlenítés Általános Kizárólag a következő elemeket lehet törlőkendővel fertőtleníteni: XIOS Plus fali modul FIGYELEM Rövidzárlat kockázata a csatalakozóknál Soha ne tisztítsa ezeket fertőtlenítő vagy tisztítószeres sprayvel! Szenzorok A szenzorok fertőtlenítésével kapcsolatban a XIOS Plus szenzor kezelési útmutatójában tudhat meg további információkat. 30

31 9 Felülvizsgálat és szerviz 9 Felülvizsgálat és szerviz 9.1 Rendszeres felülvizsgálat és szerviz A felülvizsgálati és szervizelési munkálatok rendszeresen végzendők a páciens, a felhasználó és harmadik személyek biztonságának és egészségének védelme érdekében. A rendszer tulajdonosa győződjön meg arról, hogy a második plusz védőföld vezetéken módosítás nem történt. A rendszer tulajdonosa győződjön meg arról is, hogy minden elem (kábelek, szenzorok és burkolat részek) sértetlen állapotban van. MEGJEGYZÉS Az eszköz minden része szervizelés mentes. Üzemzavar esetén, kérjük, mindig lépjen kapcsolatba a szakosodott kereskedővel. FIGYELEM A XIOS Plus fali modult a felhasználó nem nyithatja ki és javíthatja meg. 9.2 A rendszer tulajdonos vagy meghatalmazott személy által végzett havi ellenőrzés A kezelőnek minden hónapban: alaposan ellenőriznie kell a kábelt elhasználtság és sérülés szempontjából meg kell győződnie arról, hogy a csatlakozó kupak biztonságosan rögzítve van. 9.3 A rendszer tulajdonos vagy meghatalmazott személy által végzett éves ellenőrzés Kép minőség ellenőrzés Rendszeres időközönként, de legalább évente egyszer a felhasználó ellenőrizze a képminőséget. A digitális képreceptornál az értékelés kritériumaként a fényerő és a kontraszt beállítások segítségével történő utólagos képfeldolgozások (pl. SIDEXIS-ben) növekvő száma szolgál. 31

32 9 Felülvizsgálat és szerviz Ha az értékelési kritériumok a páciens anatómiájától és/vagy a lehetséges hiba forrásoktól - például páciens pozícionálás - függetlenül teljesülnek, azonnal konzultáljon egy szerviz technikussal a lehetséges készülék hibák megszüntetése érdekében. Tartson be minden lehetséges tovább ország specifikus szabályozást. Matricák Végezzen vizuális ellenőrzést, melynek során meggyőződik arról, hogy a XIOS Plus fali modulon lévő minden matrica ép és olvasható. 32

33 10 Kiválasztott hibaüzenetek 10 Kiválasztott hibaüzenetek E hibaüzenet Magyarázat Az elkészített röntgen felvétel nem továbbítható a SIDEXIS-be. FIGYELEM Fontos megjegyzés! Ne kapcsolja ki a fali modult! Megoldás Hívja be a képet a SIDEXIS segítségével (ld. SIDEXIS XG Felhasználói kézikönyv). E hibaüzenet Magyarázat Az eszköz demo módban van. FIGYELEM Fontos megjegyzés! Ebben a módban nem készíthető felvétel a páciensről! Megoldás Hívja a szerviz mérnökét. E hibaüzenet E hibaüzenet Magyarázat Hiba a szenzor inicializálása közben az 1. foglalatnál. Megoldás Távolítsa el a szenzort az aljzatból, majd csatlakoztassa újra. Ha a hiba továbbra is fennáll, kérjük, lépjen kapcsolatba a szerviz központtal. Magyarázat Hiba a szenzor inicializálása közben a 2. foglalatnál. Megoldás Távolítsa el a szenzort az aljzatból, majd csatlakoztassa újra. Ha a hiba továbbra is fennáll, kérjük, lépjen kapcsolatba a szerviz központtal. 33

34 11 Üzenetek listája 11 Üzenetek listája 11.1 Segélyüzenetek listája Az előző fejezetben említett intézkedések megszüntetik a felhasználó hibájából származó üzemzavarokat. Ha ezen intézkedések segítségével nem oldhatók meg a problémák, az ok egy másik hibából ered. A hiba helyének meghatározásához az alábbiak szerint járjon el. Segélyüzenet Szükséges intézkedés Leírás H4 20 Az elkészült felvétel behívása A felvétel nem továbbítható a SIDEXIS XG-be. Ld. SIDEXIS XG Felhasználói kézikönyv. FIGYELEM! Ne kapcsolja ki az egységet, amíg a hibaüzenet el nem tűnik. MEGJEGYZÉS Nyissa ki a mellékelten küldött felhasználói kézikönyvet a képadat elérési útvonalában történő hiba elhárításnál (Mentőszoftver). Ref. No A hibaüzenetek struktúrája A hibaüzenetek a kijelzőn egy hibakód formájában kerülnek megjelenítésre. A kijelzőn nem látható szöveges hibaleírás. A hibakódok az alábbi minta szerint kerültek felépítésre: Ex yy zz A rövidítések magyarázata: Ex - Hibatípus Az x karakter alapul szolgál gyors döntések meghozatalkor, mint például, hogy mennyire súlyos a hiba és hogyan lehet azt kezelni. yy - Helymeghatározás Leírja az eszköz károsodott funkcióját. zz - Azonosítás A két egymás melletti szám további hiba meghatározási célt szolgál. 34

35 11 Üzenetek listája 11.3 A hiba leírása Ex - hibatípus MEGJEGYZÉS Az eszköz nincs ellátva bekapcsolási késleltetéssel. Az állandó be- és kikapcsolás csökkenti a különböző alkatrészek szerviz élettartamát, valamint nagyobb fogyasztáshoz vezet. A kikapcsolás után várjon legalább 5 másodpercet, mielőtt újra bekapcsolja a készüléket. E1 - Rendszer figyelmeztetés/üzenet A hiba elfogadható tűréshatáron belüli. Az eszköz működése nincs közvetlenül érintve. 1. Hagyja jóvá a hibaüzenetet. 2. Lépjen kapcsolatba az Ügyfélszolgálattal A további eszköz üzemeltetés biztosítva van. E2 - Túlterhelés A hiba ideiglenes túlmelegedéshez vagy ehhez hasonlóhoz vezethető vissza. 1. Hagyja jóvá a hibaüzenetet. 2. Várjon egy percet és ismételje meg az eljárási lépéseket. Ha a hiba ismét megjelenik, várjon egy kicsit többet. A hiba nem jelenik meg egy bizonyos várakozási periódus után. 3. Ha a hiba továbbra is megmarad, lépjen kapcsolatba az Ügyfélszolgálattal. E3 - Bekapcsolás alatt megnyomtak egy gombot A hiba érvénytelen állapotjelzés esetén jelenik meg, ha a bekapcsolás alatt egy gomb lenyomásra került, vagy biztonsági jelzés érkezett. 1. Kapcsolja ki, majd újra be az egységet. Tartsa be a várakozási időt! 2. Ha a hiba továbbra is megmarad, lépjen kapcsolatba az Ügyfélszolgálattal. E4 - Nincs hozzárendelés 35

36 11 Üzenetek listája E5 - Üzemzavar a felvétel vagy felvétel előkészítése közben Ez a hiba a felhasználó által kezdeményezett bizonyos rendszer műveletnél lép fel, amely nem végezhető el, mert a szükséges (belső) rész funkciók (szoftver vagy hardver) nem áll készen, vagy hibás. 1. Hagyja jóvá a hibaüzenetet. 2. Ismételje meg az utolsó eljárási lépést, vagy felvételt. A hiba megszűnik. 3. Ha a hiba továbbra is megmarad, lépjen kapcsolatba az Ügyfélszolgálattal. E6 - Önellenőrzés A hiba spontán módon, előzmények nélkül jelenik meg. 1. Hagyja jóvá a hibaüzenetet. A hiba megszűnik. 2. Ha a hiba továbbra is fennáll, kapcsolja ki, majd újra be az egységet. Tartsa be a várakozási időt! A hiba megszűnik. 3. Ha a hiba továbbra is megmarad, lépjen kapcsolatba az Ügyfélszolgálattal. E7 - Komoly rendszerhiba A hiba spontán módon, előzmények nélkül jelenik meg. 1. Kapcsolja ki az egységet. 2. Azonnal lépjen kapcsolatba az Ügyfélszolgálattal. Az egység nem üzemképes yy - helymeghatározás Magyarázat Az yy azonosító a hiba helyét, vagy az egység logikai funkcióját határozza meg, ahol a hiba megjelent. Ha szükséges, adja meg ezt a számot a szerviz mérnöknek. yy Hely/Funkció 10 DX1 központi vezérlés: rendszer hardver 11 DX1 központi vezérlés: rendszer szoftver 14 DX1 központi vezérlés: hálózat 15 DX1 központi vezérlés: testreszabás (rossz szoftver, rossz modul összeállítás, stb.) 17 Általános rendszer 21 Szenzor az 1. aljzatban 22 Szenzor a 2. aljzatban 36
